1 LT / LR Vysílače a přijímače k zesilovačům a multiplexerům Druh Označení Vývod Rozměry Úhel Materiál Obr. Vysílač LT 101L AP 25/5* Kabel 5m ø Polykarbonát 1 Vysílač LT 101L TB 25/5* Kabel 5m M Poniklovaná mosaz 3 Vysílač LT 100L AP 38/15 Kabel 15m ø Polykarbonát 1 Vysílač LT 110L AP 38/15 Kabel 15m ø Polykarbonát 1 Vysílač LT 100L AP 38/T3 Konektor M8 ø Polykarbonát 2 Přijímač LR 101L AP 25/5* Kabel 5m ø Polykarbonát 1 Přijímač LR 101L TB 25/5* Kabel 5m M Poniklovaná mosaz 3 Přijímač LR 100L AP 38/15 Kabel 15m ø Polykarbonát 1 Přijímač LR 110L AP 38/15 Kabel 15m ø Polykarbonát 1 Přijímač LR 100L AP 38/T3 Konektor M8 ø Polykarbonát 2 Vysílač LT 12AL TB 38/15 Kabel 15m M Poniklovaná mosaz 3 Vysílač LT 100L TB 38/5 Kabel 5m M Poniklovaná mosaz 3 Vysílač LT 100L TB 38/15 Kabel 15m M Poniklovaná mosaz 3 Vysílač LT 110L TB 38/15 Kabel 15m M Poniklovaná mosaz 3 Vysílač LT 100L TS 38/5 Kabel 5m M Nerez ocel 3 Vysílač LT 100L TB 58 J Konektor M12 M Poniklovaná mosaz 4 Vysílač LT 120L TB 45/15 Kabel 15m M Poniklovaná mosaz 5 Přijímač LR 100L TB 38/5 Kabel 5m M Poniklovaná mosaz 3 Přijímač LR 100L TB 38/15 Kabel 15m M Poniklovaná mosaz 3 Přijímač LR 110L TB 38/15 Kabel 15m M Poniklovaná mosaz 3 Přijímač LR 100L TS 38/5 Kabel 5m M Nerez ocel 3 Přijímač LR 100L TB 58 J Konektor M12 M Poniklovaná mosaz 4 Přijímač LT 120L TB 45/15 Kabel 15m M Poniklovaná mosaz 5 * pouze pro zesilovač PA Obr.1 Obr.2 Vývod T3 snímač ukončen konektorem M8 (nutný kabel s konektorem M8 přímý, nebo 90 ) Vývod J snímač ukončen konektorem M12 (nutný kabel s konektorem M12 přímý, nebo 90 ) Obr.3 Obr.4 Obr Položka technická specifikace Vysílací dioda Ga Al As ( 880nm ) Teplota okolí provoz (IEC ) -25 C až +65 C Teplota okolí skladování (IEC ) -40 C až +80 C Úhel otevření 8 (příp. 3 ) LT / 10 (příp. 8 ) LR Krytí (IEC 529) IP 67 Vibrace (IEC ) 1,5mm špička / špička, Hz Úder (IEC ) 30g Odolnost proti slunečnímu záření 60l lux-101, 80k lux-100, 100k lux-110/120, úhel 20 Elektromagnetická kompatibilita EN EN 50082

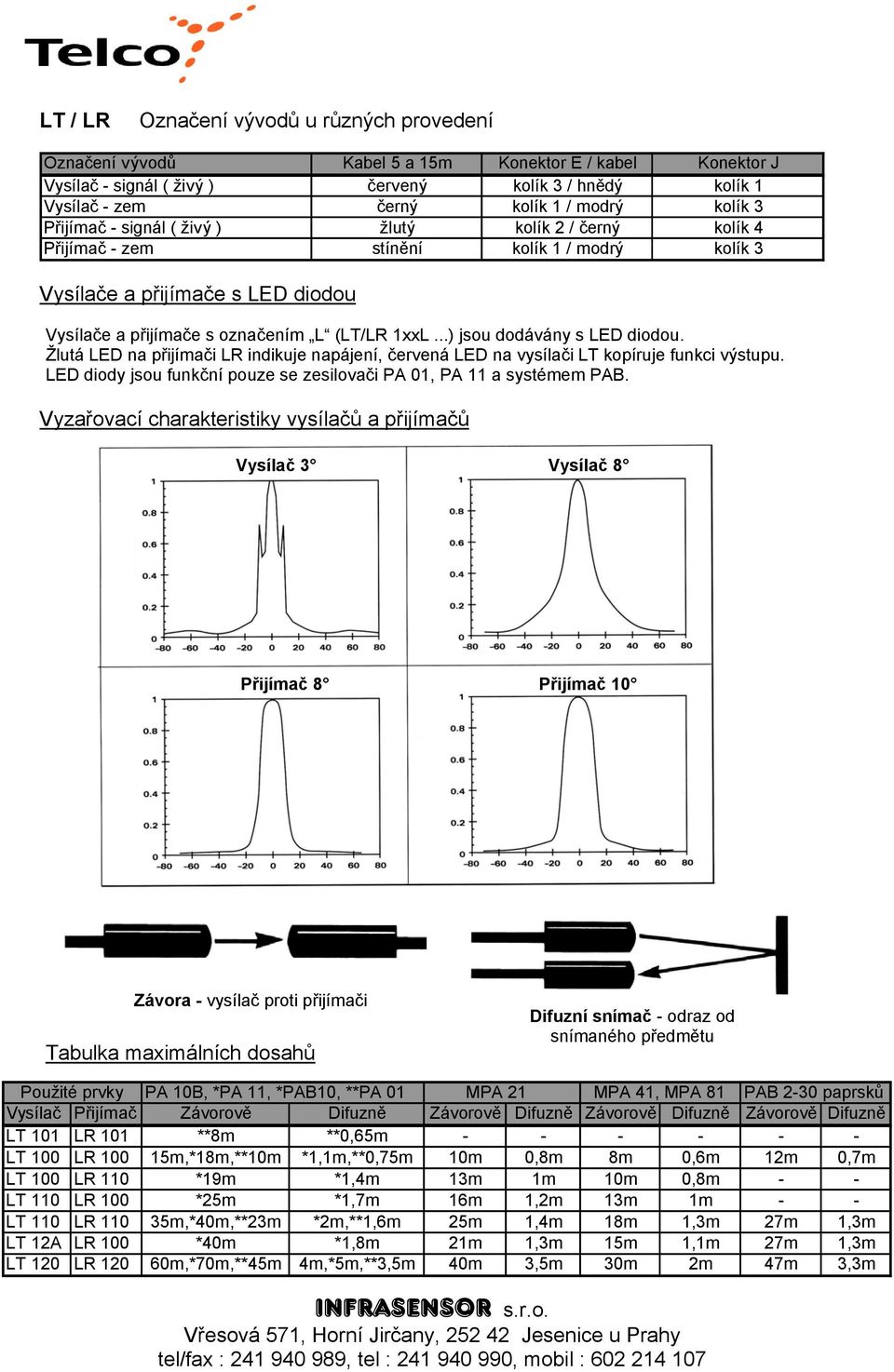

2 LT / LR Označení vývodů u různých provedení Označení vývodů Kabel 5 a 15m Konektor E / kabel Konektor J Vysílač - signál ( živý ) červený kolík 3 / hnědý kolík 1 Vysílač - zem černý kolík 1 / modrý kolík 3 Přijímač - signál ( živý ) žlutý kolík 2 / černý kolík 4 Přijímač - zem stínění kolík 1 / modrý kolík 3 Vysílače a přijímače s LED diodou Vysílače a přijímače s označením L (LT/LR 1xxL...) jsou dodávány s LED diodou. Žlutá LED na přijímači LR indikuje napájení, červená LED na vysílači LT kopíruje funkci výstupu. LED diody jsou funkční pouze se zesilovači PA 01, PA 11 a systémem PAB. Vyzařovací charakteristiky vysílačů a přijímačů Vysílač 3 Vysílač 8 Přijímač 8 Přijímač 10 Závora - vysílač proti přijímači Tabulka maximálních dosahů Difuzní snímač - odraz od snímaného předmětu Použité prvky PA 10B, *PA 11, *PAB10, **PA 01 MPA 21 MPA 41, MPA 81 PAB 2-30 paprsků Vysílač Přijímač Závorově Difuzně Závorově Difuzně Závorově Difuzně Závorově Difuzně LT 101 LR 101 **8m **0,65m LT 100 LR m,*18m,**10m *1,1m,**0,75m 10m 0,8m 8m 0,6m 12m 0,7m LT 100 LR 110 *19m *1,4m 13m 1m 10m 0,8m - - LT 110 LR 100 *25m *1,7m 16m 1,2m 13m 1m - - LT 110 LR m,*40m,**23m *2m,**1,6m 25m 1,4m 18m 1,3m 27m 1,3m LT 12A LR 100 *40m *1,8m 21m 1,3m 15m 1,1m 27m 1,3m LT 120 LR m,*70m,**45m 4m,*5m,**3,5m 40m 3,5m 30m 2m 47m 3,3m

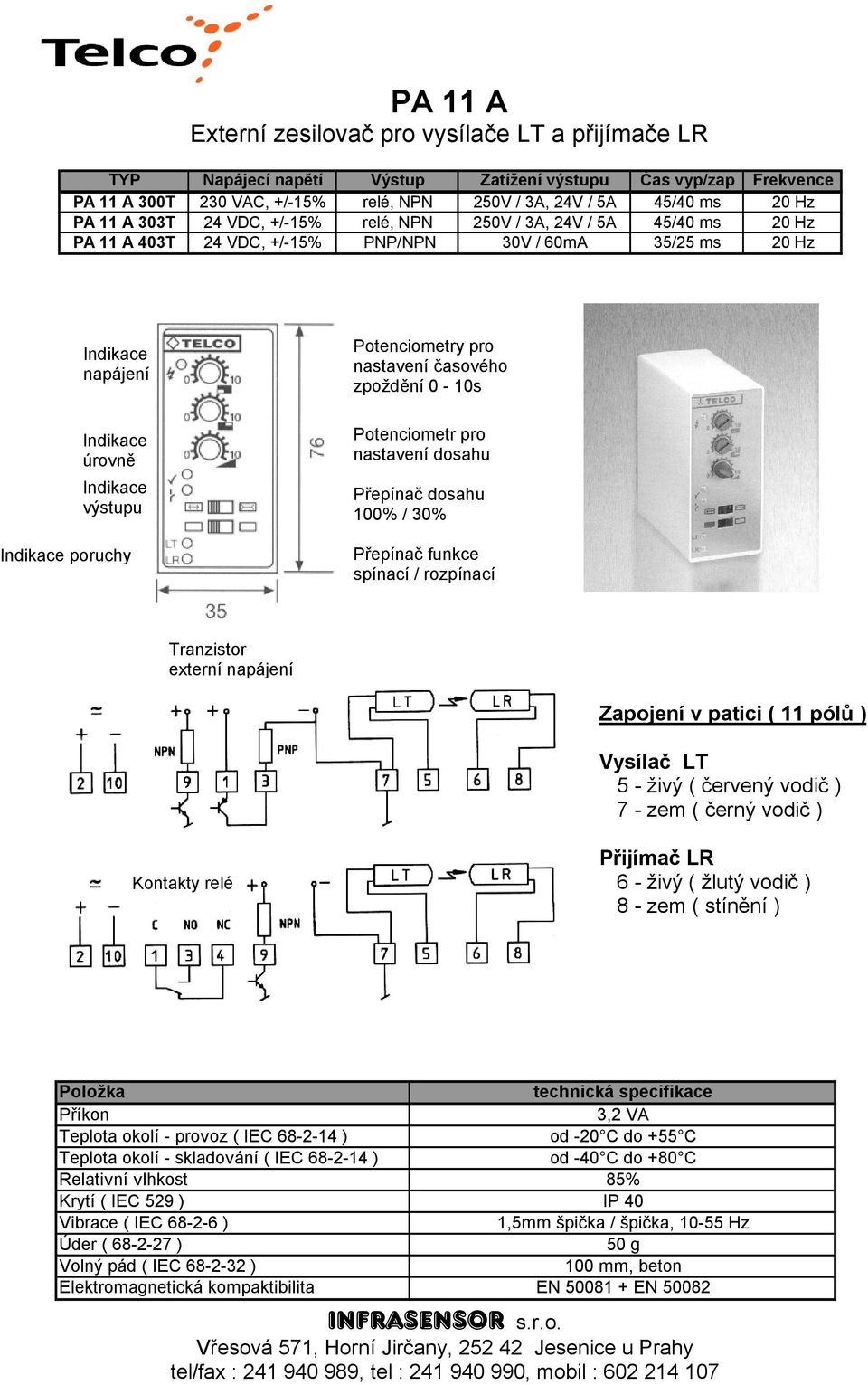

3 PA 11 A Externí zesilovač pro vysílače LT a přijímače LR TYP Napájecí napětí Výstup Zatížení výstupu Čas vyp/zap Frekvence PA 11 A 300T 230 VAC, +/-15% relé, NPN 250V / 3A, 24V / 5A 45/40 ms 20 Hz PA 11 A 303T 24 VDC, +/-15% relé, NPN 250V / 3A, 24V / 5A 45/40 ms 20 Hz PA 11 A 403T 24 VDC, +/-15% PNP/NPN 30V / 60mA 35/25 ms 20 Hz Indikace napájení Indikace úrovně Indikace výstupu Indikace poruchy Potenciometry pro nastavení časového zpoždění 0-10s Potenciometr pro nastavení dosahu Přepínač dosahu 100% / 30% Přepínač funkce spínací / rozpínací Tranzistor externí napájení Zapojení v patici ( 11 pólů ) Vysílač LT 5 - živý ( červený vodič ) 7 - zem ( černý vodič ) Kontakty relé Přijímač LR 6 - živý ( žlutý vodič ) 8 - zem ( stínění ) Položka technická specifikace Příkon 3,2 VA Teplota okolí - provoz ( IEC ) od -20 C do +55 C Teplota okolí - skladování ( IEC ) od -40 C do +80 C Relativní vlhkost 85% Krytí ( IEC 529 ) IP 40 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( ) 50 g Volný pád ( IEC ) 100 mm, beton Elektromagnetická kompaktibilita EN EN 50082

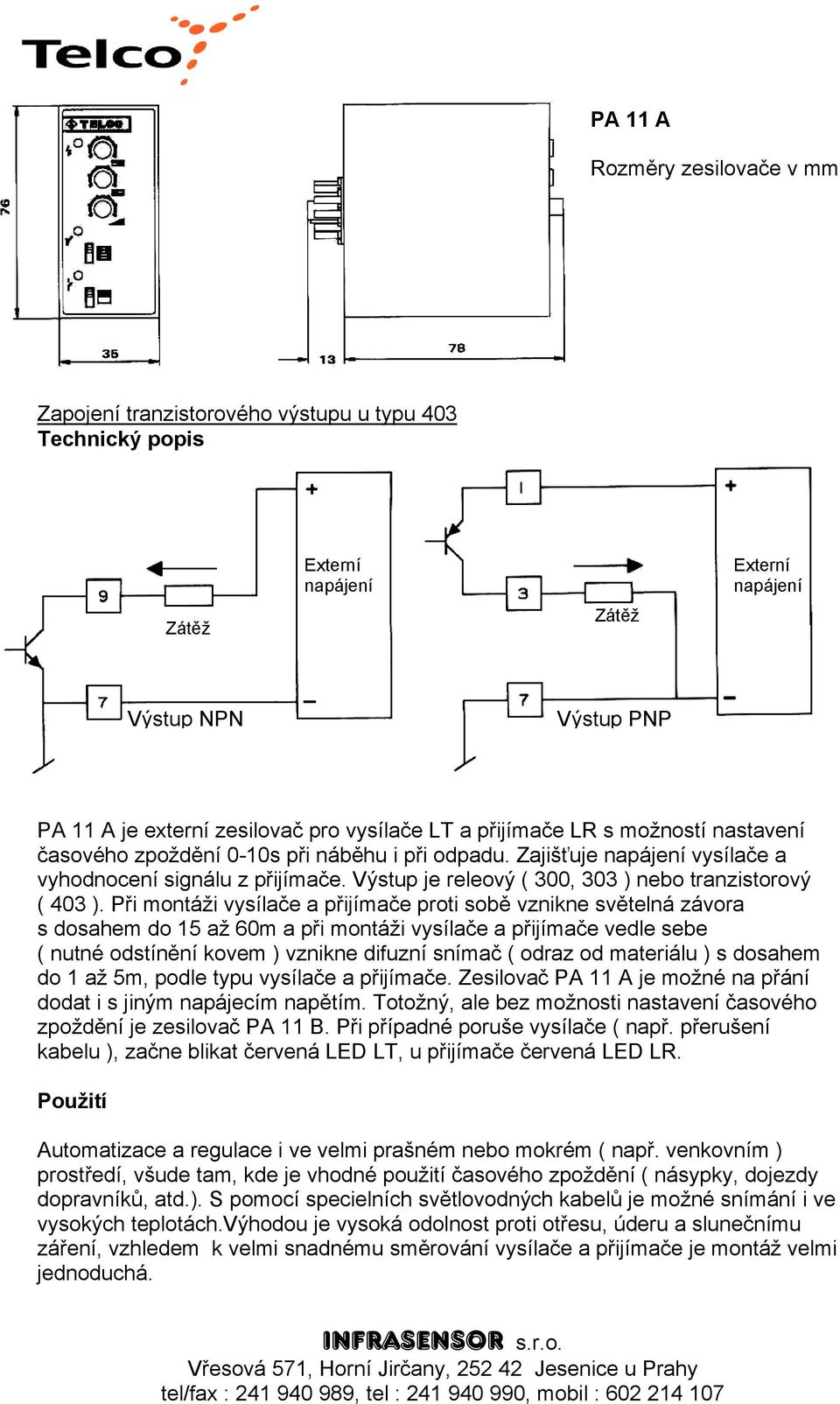

4 PA 11 A Rozměry zesilovače v mm Zapojení tranzistorového výstupu u typu 403 Technický popis Zátěž Externí napájení Zátěž Externí napájení Výstup NPN Výstup PNP PA 11 A je externí zesilovač pro vysílače LT a přijímače LR s možností nastavení časového zpoždění 0-10s při náběhu i při odpadu. Zajišťuje napájení vysílače a vyhodnocení signálu z přijímače. Výstup je releový ( 300, 303 ) nebo tranzistorový ( 403 ). Při montáži vysílače a přijímače proti sobě vznikne světelná závora s dosahem do 15 až 60m a při montáži vysílače a přijímače vedle sebe ( nutné odstínění kovem ) vznikne difuzní snímač ( odraz od materiálu ) s dosahem do 1 až 5m, podle typu vysílače a přijímače. Zesilovač PA 11 A je možné na přání dodat i s jiným napájecím napětím. Totožný, ale bez možnosti nastavení časového zpoždění je zesilovač PA 11 B. Při případné poruše vysílače ( např. přerušení kabelu ), začne blikat červená LED LT, u přijímače červená LED LR. Použití Automatizace a regulace i ve velmi prašném nebo mokrém ( např. venkovním ) prostředí, všude tam, kde je vhodné použití časového zpoždění ( násypky, dojezdy dopravníků, atd.). S pomocí specielních světlovodných kabelů je možné snímání i ve vysokých teplotách.výhodou je vysoká odolnost proti otřesu, úderu a slunečnímu záření, vzhledem k velmi snadnému směrování vysílače a přijímače je montáž velmi jednoduchá.

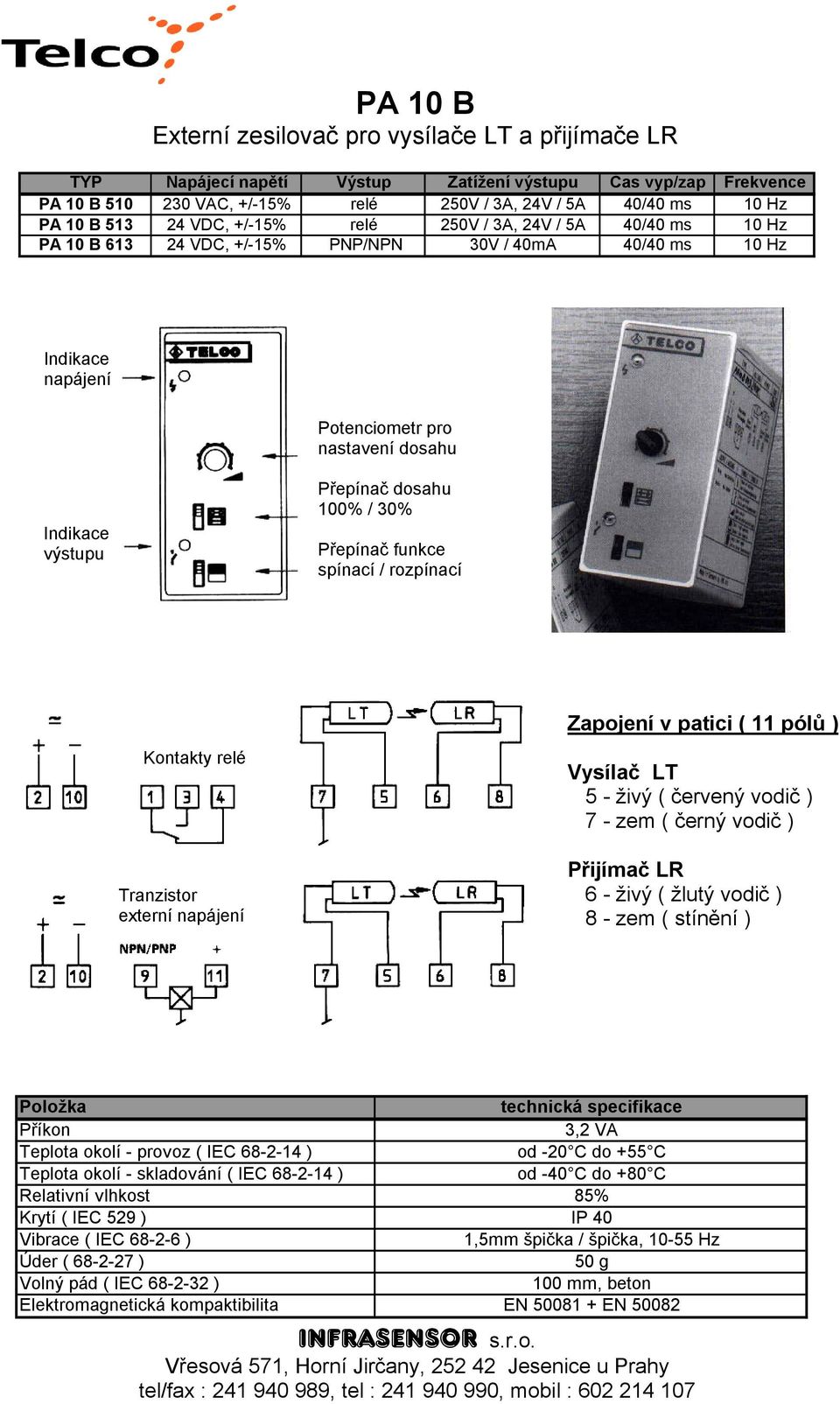

5 PA 10 B Externí zesilovač pro vysílače LT a přijímače LR TYP Napájecí napětí Výstup Zatížení výstupu Čas vyp/zap Frekvence PA 10 B VAC, +/-15% relé 250V / 3A, 24V / 5A 40/40 ms 10 Hz PA 10 B VDC, +/-15% relé 250V / 3A, 24V / 5A 40/40 ms 10 Hz PA 10 B VDC, +/-15% PNP/NPN 30V / 40mA 40/40 ms 10 Hz Indikace napájení Potenciometr pro nastavení dosahu Indikace výstupu Přepínač dosahu 100% / 30% Přepínač funkce spínací / rozpínací Kontakty relé Tranzistor externí napájení Zapojení v patici ( 11 pólů ) Vysílač LT 5 - živý ( červený vodič ) 7 - zem ( černý vodič ) Přijímač LR 6 - živý ( žlutý vodič ) 8 - zem ( stínění ) Položka technická specifikace Příkon 3,2 VA Teplota okolí - provoz ( IEC ) od -20 C do +55 C Teplota okolí - skladování ( IEC ) od -40 C do +80 C Relativní vlhkost 85% Krytí ( IEC 529 ) IP 40 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( ) 50 g Volný pád ( IEC ) 100 mm, beton Elektromagnetická kompaktibilita EN EN 50082

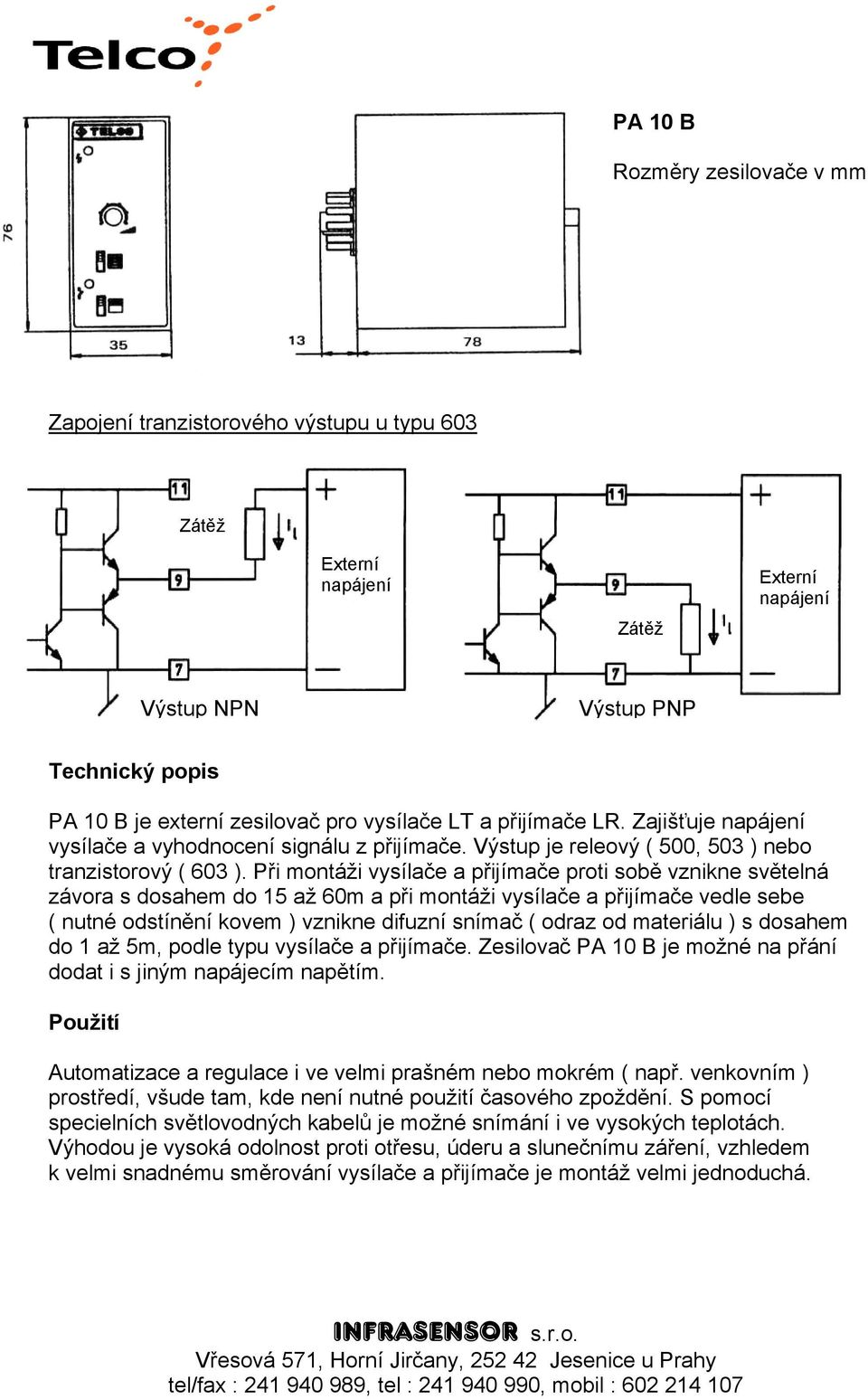

6 PA 10 B Rozměry zesilovače v mm Zapojení tranzistorového výstupu u typu 603 Zátěž Externí napájení Zátěž Externí napájení Výstup NPN Výstup PNP Technický popis PA 10 B je externí zesilovač pro vysílače LT a přijímače LR. Zajišťuje napájení vysílače a vyhodnocení signálu z přijímače. Výstup je releový ( 500, 503 ) nebo tranzistorový ( 603 ). Při montáži vysílače a přijímače proti sobě vznikne světelná závora s dosahem do 15 až 60m a při montáži vysílače a přijímače vedle sebe ( nutné odstínění kovem ) vznikne difuzní snímač ( odraz od materiálu ) s dosahem do 1 až 5m, podle typu vysílače a přijímače. Zesilovač PA 10 B je možné na přání dodat i s jiným napájecím napětím. Použití Automatizace a regulace i ve velmi prašném nebo mokrém ( např. venkovním ) prostředí, všude tam, kde není nutné použití časového zpoždění. S pomocí specielních světlovodných kabelů je možné snímání i ve vysokých teplotách. Výhodou je vysoká odolnost proti otřesu, úderu a slunečnímu záření, vzhledem k velmi snadnému směrování vysílače a přijímače je montáž velmi jednoduchá.

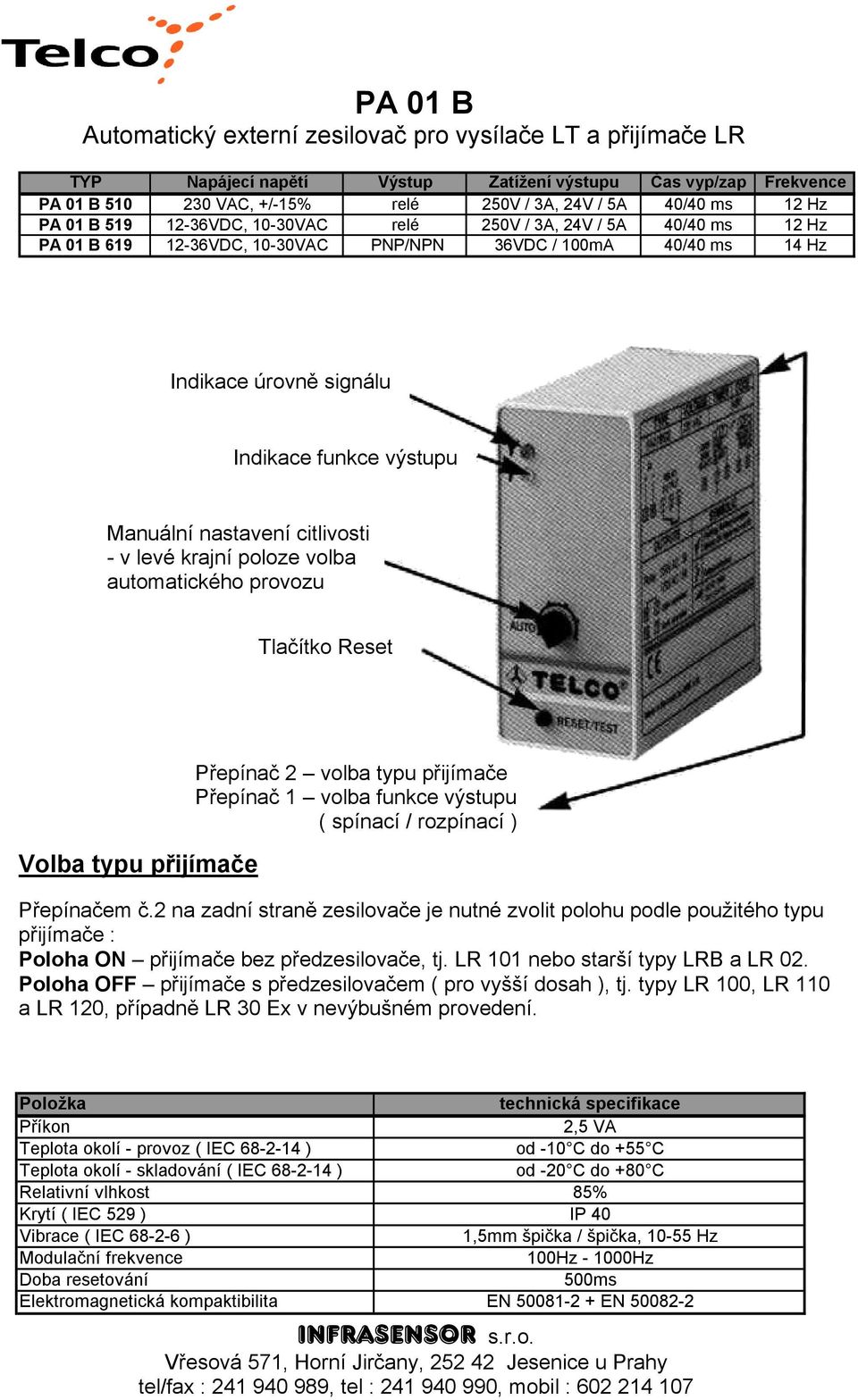

7 PA 01 B Automatický externí zesilovač pro vysílače LT a přijímače LR TYP Napájecí napětí Výstup Zatížení výstupu Čas vyp/zap Frekvence PA 01 B VAC, +/-15% relé 250V / 3A, 24V / 5A 40/40 ms 12 Hz PA 01 B VDC, 10-30VAC relé 250V / 3A, 24V / 5A 40/40 ms 12 Hz PA 01 B VDC, 10-30VAC PNP/NPN 36VDC / 100mA 40/40 ms 14 Hz Indikace úrovně signálu Indikace funkce výstupu Manuální nastavení citlivosti - v levé krajní poloze volba automatického provozu Tlačítko Reset Volba typu přijímače Přepínač 2 volba typu přijímače Přepínač 1 volba funkce výstupu ( spínací / rozpínací ) Přepínačem č.2 na zadní straně zesilovače je nutné zvolit polohu podle použitého typu přijímače : Poloha ON přijímače bez předzesilovače, tj. LR 101 nebo starší typy LRB a LR 02. Poloha OFF přijímače s předzesilovačem ( pro vyšší dosah ), tj. typy LR 100, LR 110 a LR 120, případně LR 30 Ex v nevýbušném provedení. Položka technická specifikace Příkon 2,5 VA Teplota okolí - provoz ( IEC ) od -10 C do +55 C Teplota okolí - skladování ( IEC ) od -20 C do +80 C Relativní vlhkost 85% Krytí ( IEC 529 ) IP 40 Vibrace ( IEC ) 1,5mm špička / špička, Hz Modulační frekvence 100Hz Hz Doba resetování 500ms Elektromagnetická kompaktibilita EN EN

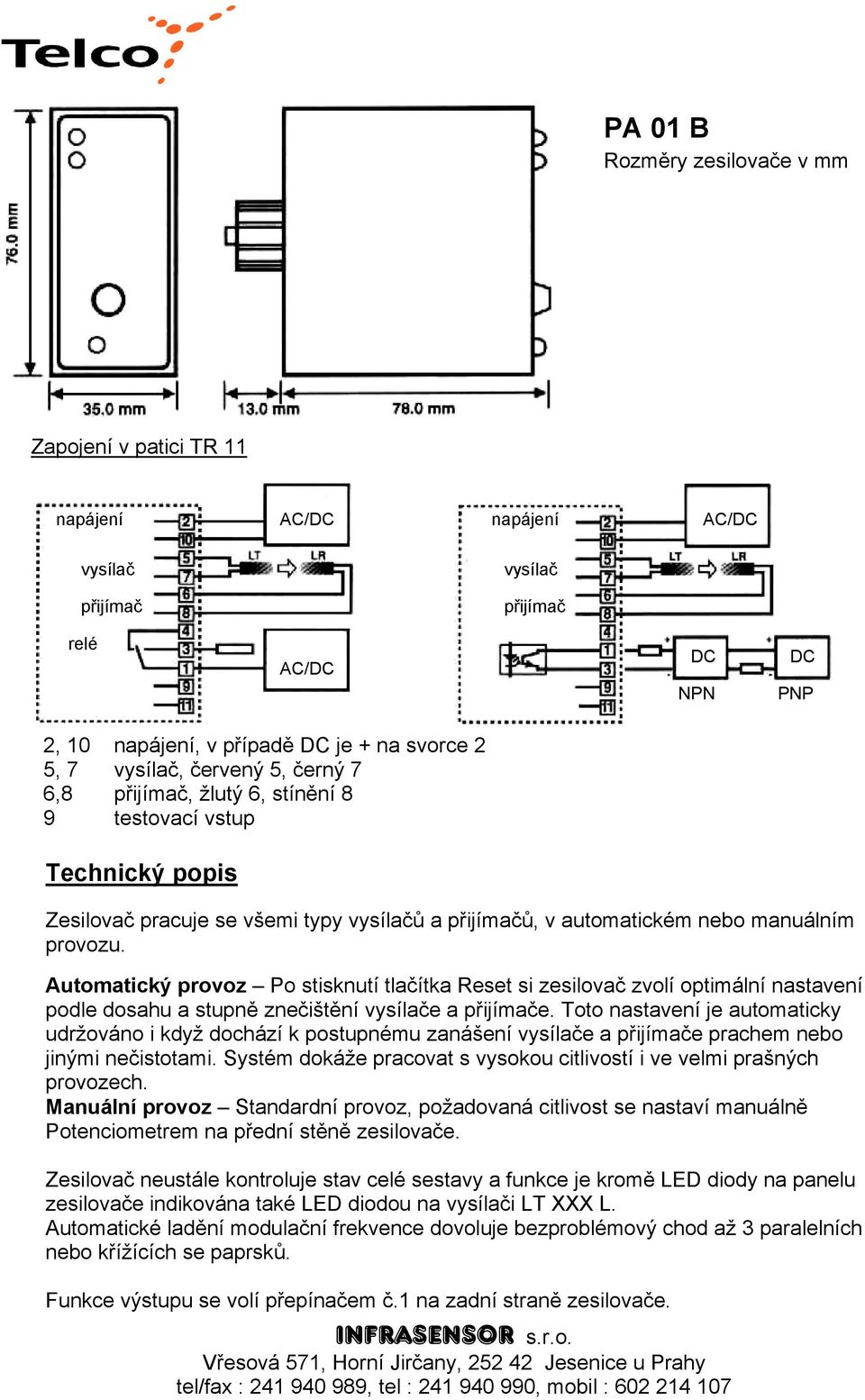

8 PA 01 B Rozměry zesilovače v mm Zapojení v patici TR 11 napájení AC/DC napájení AC/DC vysílač vysílač přijímač přijímač relé AC/DC DC NPN DC PNP 2, 10 napájení, v případě DC je + na svorce 2 5, 7 vysílač, červený 5, černý 7 6,8 přijímač, žlutý 6, stínění 8 9 testovací vstup Technický popis Zesilovač pracuje se všemi typy vysílačů a přijímačů, v automatickém nebo manuálním provozu. Automatický provoz Po stisknutí tlačítka Reset si zesilovač zvolí optimální nastavení podle dosahu a stupně znečištění vysílače a přijímače. Toto nastavení je automaticky udržováno i když dochází k postupnému zanášení vysílače a přijímače prachem nebo jinými nečistotami. Systém dokáže pracovat s vysokou citlivostí i ve velmi prašných provozech. Manuální provoz Standardní provoz, požadovaná citlivost se nastaví manuálně Potenciometrem na přední stěně zesilovače. Zesilovač neustále kontroluje stav celé sestavy a funkce je kromě LED diody na panelu zesilovače indikována také LED diodou na vysílači LT XXX L. Automatické ladění modulační frekvence dovoluje bezproblémový chod až 3 paralelních nebo křížících se paprsků. Funkce výstupu se volí přepínačem č.1 na zadní straně zesilovače.

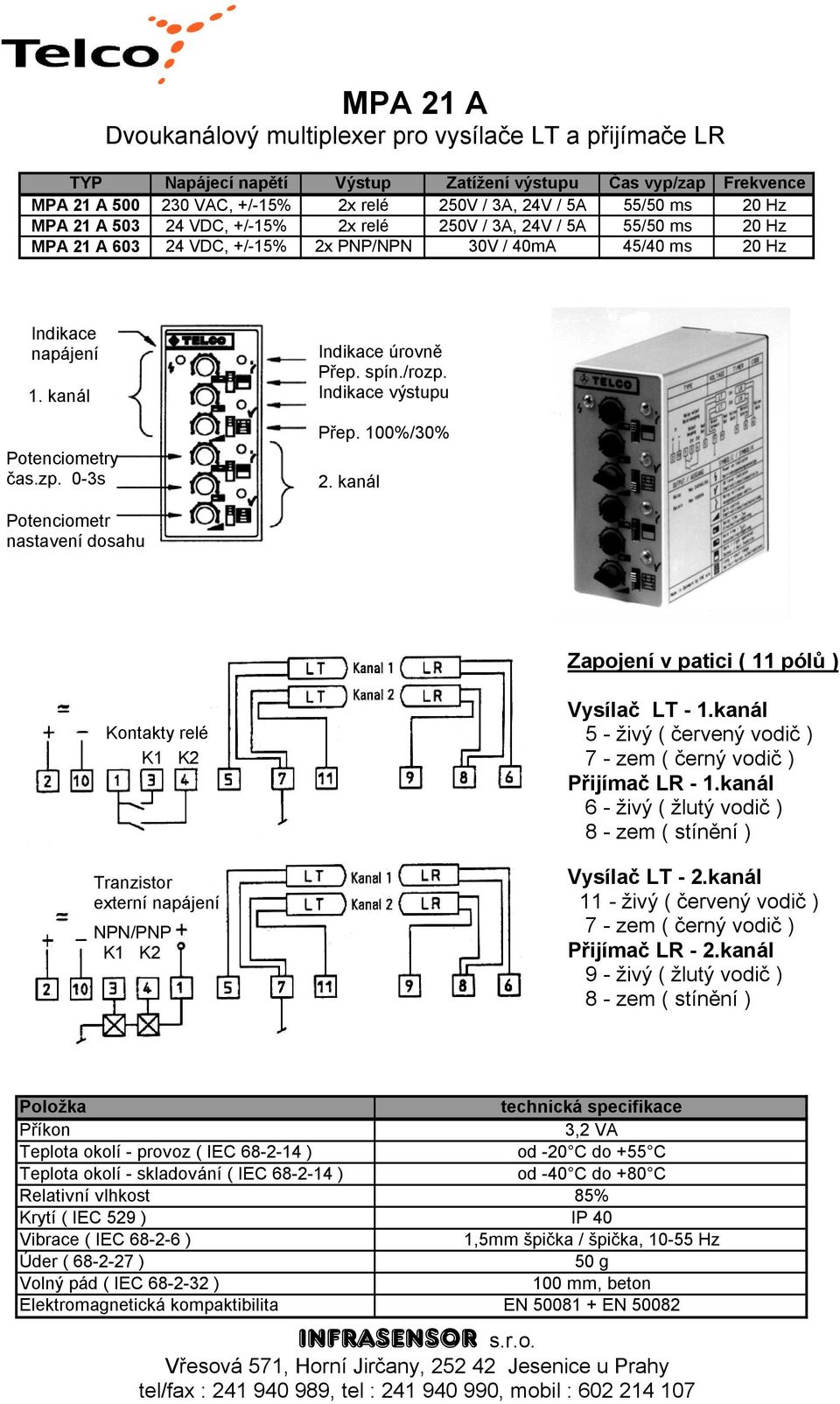

9 MPA 21 A Dvoukanálový multiplexer pro vysílače LT a přijímače LR TYP Napájecí napětí Výstup Zatížení výstupu Čas vyp/zap Frekvence MPA 21 A VAC, +/-15% 2x relé 250V / 3A, 24V / 5A 55/50 ms 20 Hz MPA 21 A VDC, +/-15% 2x relé 250V / 3A, 24V / 5A 55/50 ms 20 Hz MPA 21 A VDC, +/-15% 2x PNP/NPN 30V / 40mA 45/40 ms 20 Hz Indikace napájení 1. kanál Potenciometry čas.zp. 0-3s Indikace úrovně Přep. spín./rozp. Indikace výstupu Přep. 100%/30% 2. kanál Potenciometr nastavení dosahu Zapojení v patici ( 11 pólů ) Kontakty relé K1 K2 Tranzistor externí napájení NPN/PNP K1 K2 Vysílač LT - 1.kanál 5 - živý ( červený vodič ) 7 - zem ( černý vodič ) Přijímač LR - 1.kanál 6 - živý ( žlutý vodič ) 8 - zem ( stínění ) Vysílač LT - 2.kanál 11 - živý ( červený vodič ) 7 - zem ( černý vodič ) Přijímač LR - 2.kanál 9 - živý ( žlutý vodič ) 8 - zem ( stínění ) Položka technická specifikace Příkon 3,2 VA Teplota okolí - provoz ( IEC ) od -20 C do +55 C Teplota okolí - skladování ( IEC ) od -40 C do +80 C Relativní vlhkost 85% Krytí ( IEC 529 ) IP 40 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( ) 50 g Volný pád ( IEC ) 100 mm, beton Elektromagnetická kompaktibilita EN EN 50082

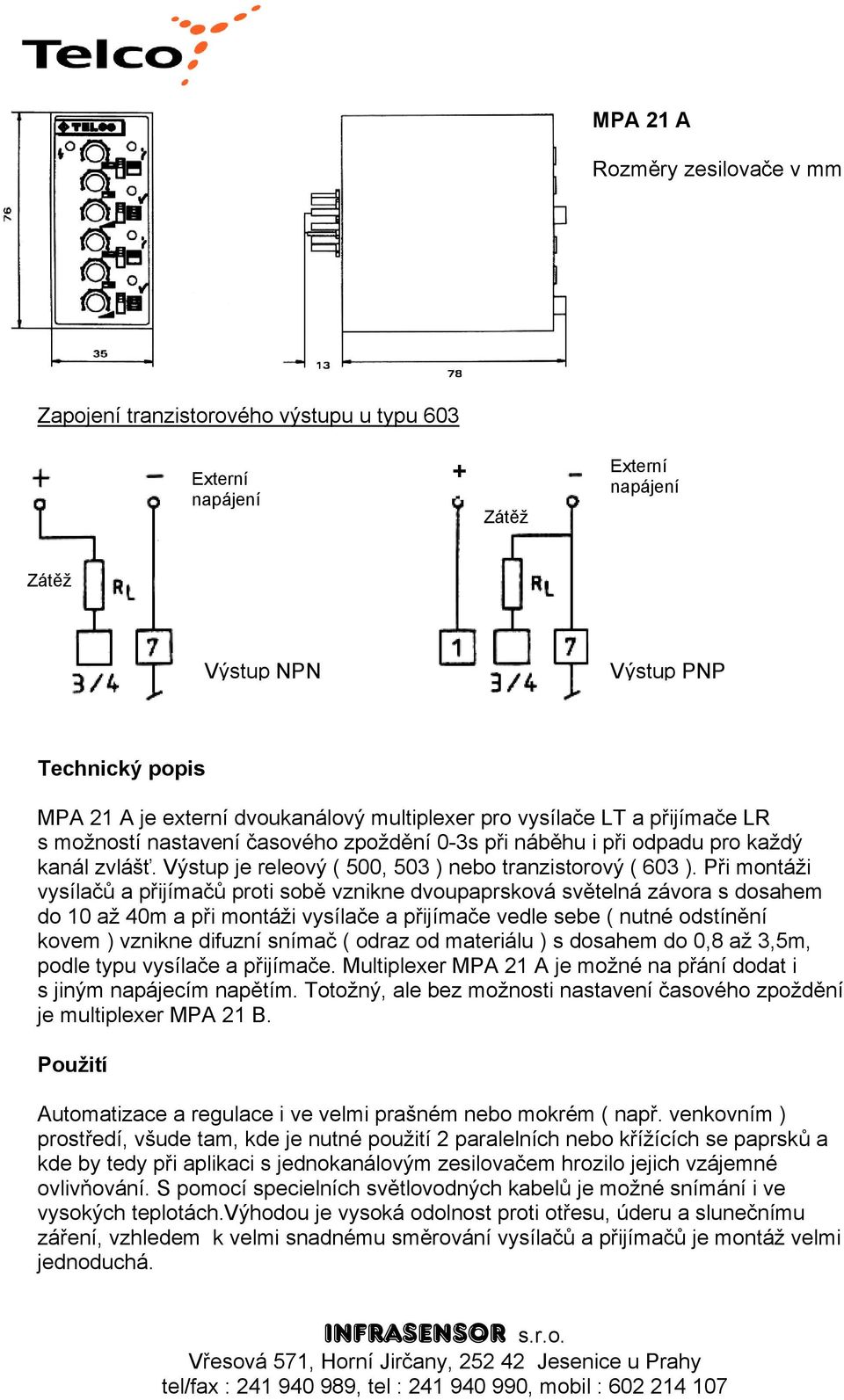

10 MPA 21 A Rozměry zesilovače v mm Zapojení tranzistorového výstupu u typu 603 Externí napájení + Zátěž Externí napájení Zátěž Výstup NPN Výstup PNP Technický popis MPA 21 A je externí dvoukanálový multiplexer pro vysílače LT a přijímače LR s možností nastavení časového zpoždění 0-3s při náběhu i při odpadu pro každý kanál zvlášť. Výstup je releový ( 500, 503 ) nebo tranzistorový ( 603 ). Při montáži vysílačů a přijímačů proti sobě vznikne dvoupaprsková světelná závora s dosahem do 10 až 40m a při montáži vysílače a přijímače vedle sebe ( nutné odstínění kovem ) vznikne difuzní snímač ( odraz od materiálu ) s dosahem do 0,8 až 3,5m, podle typu vysílače a přijímače. Multiplexer MPA 21 A je možné na přání dodat i s jiným napájecím napětím. Totožný, ale bez možnosti nastavení časového zpoždění je multiplexer MPA 21 B. Použití Automatizace a regulace i ve velmi prašném nebo mokrém ( např. venkovním ) prostředí, všude tam, kde je nutné použití 2 paralelních nebo křížících se paprsků a kde by tedy při aplikaci s jednokanálovým zesilovačem hrozilo jejich vzájemné ovlivňování. S pomocí specielních světlovodných kabelů je možné snímání i ve vysokých teplotách.výhodou je vysoká odolnost proti otřesu, úderu a slunečnímu záření, vzhledem k velmi snadnému směrování vysílačů a přijímačů je montáž velmi jednoduchá.

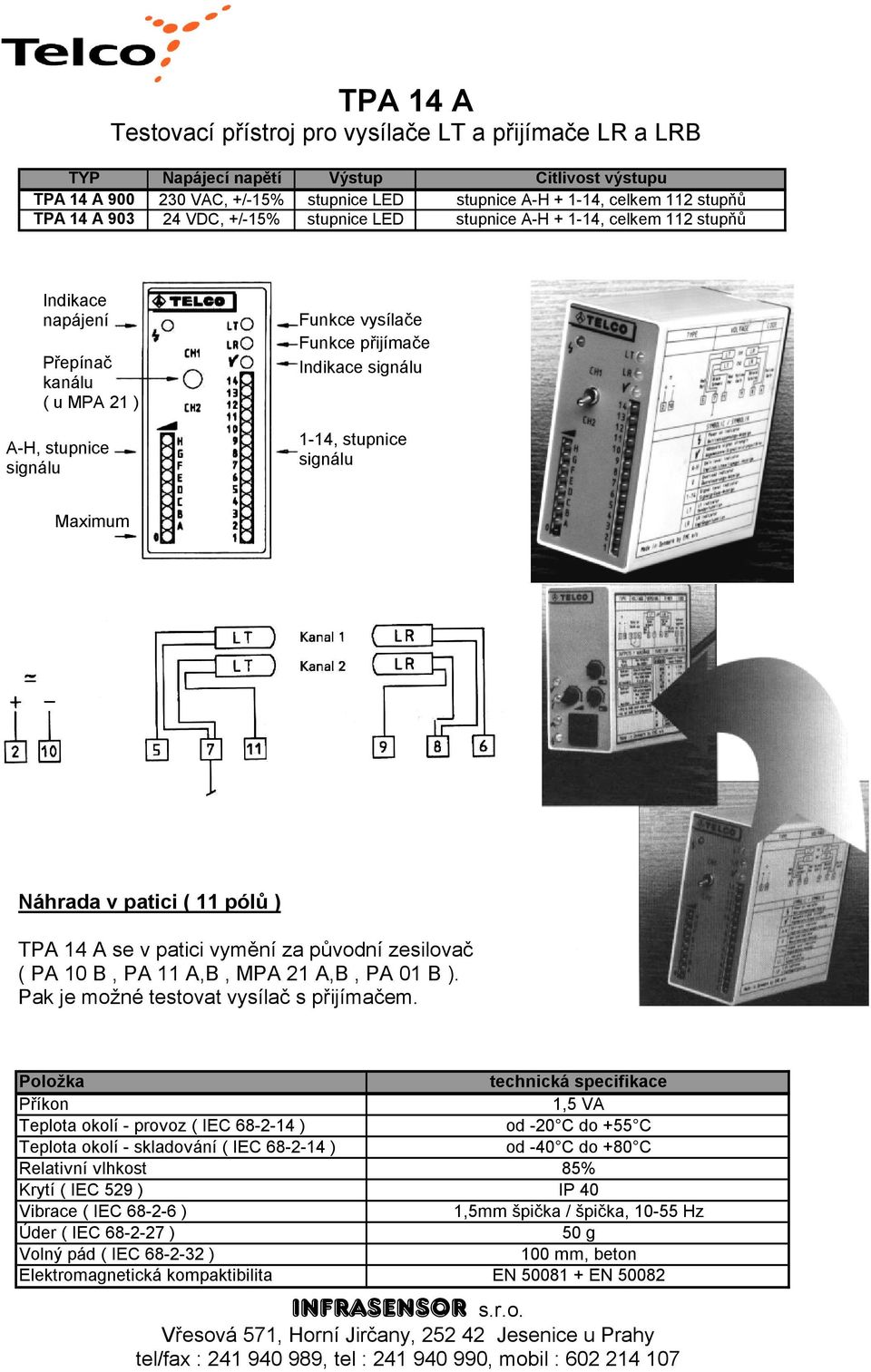

11 TPA 14 A Testovací přístroj pro vysílače LT a přijímače LR a LRB TYP Napájecí napětí Výstup Citlivost výstupu TPA 14 A VAC, +/-15% stupnice LED stupnice A-H , celkem 112 stupňů TPA 14 A VDC, +/-15% stupnice LED stupnice A-H , celkem 112 stupňů Indikace napájení Přepínač kanálu ( u MPA 21 ) A-H, stupnice signálu Funkce vysílače Funkce přijímače Indikace signálu 1-14, stupnice signálu Maximum Náhrada v patici ( 11 pólů ) TPA 14 A se v patici vymění za původní zesilovač ( PA 10 B, PA 11 A,B, MPA 21 A,B, PA 01 B ). Pak je možné testovat vysílač s přijímačem. Položka technická specifikace Příkon 1,5 VA Teplota okolí - provoz ( IEC ) od -20 C do +55 C Teplota okolí - skladování ( IEC ) od -40 C do +80 C Relativní vlhkost 85% Krytí ( IEC 529 ) IP 40 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( IEC ) 50 g Volný pád ( IEC ) 100 mm, beton Elektromagnetická kompaktibilita EN EN 50082

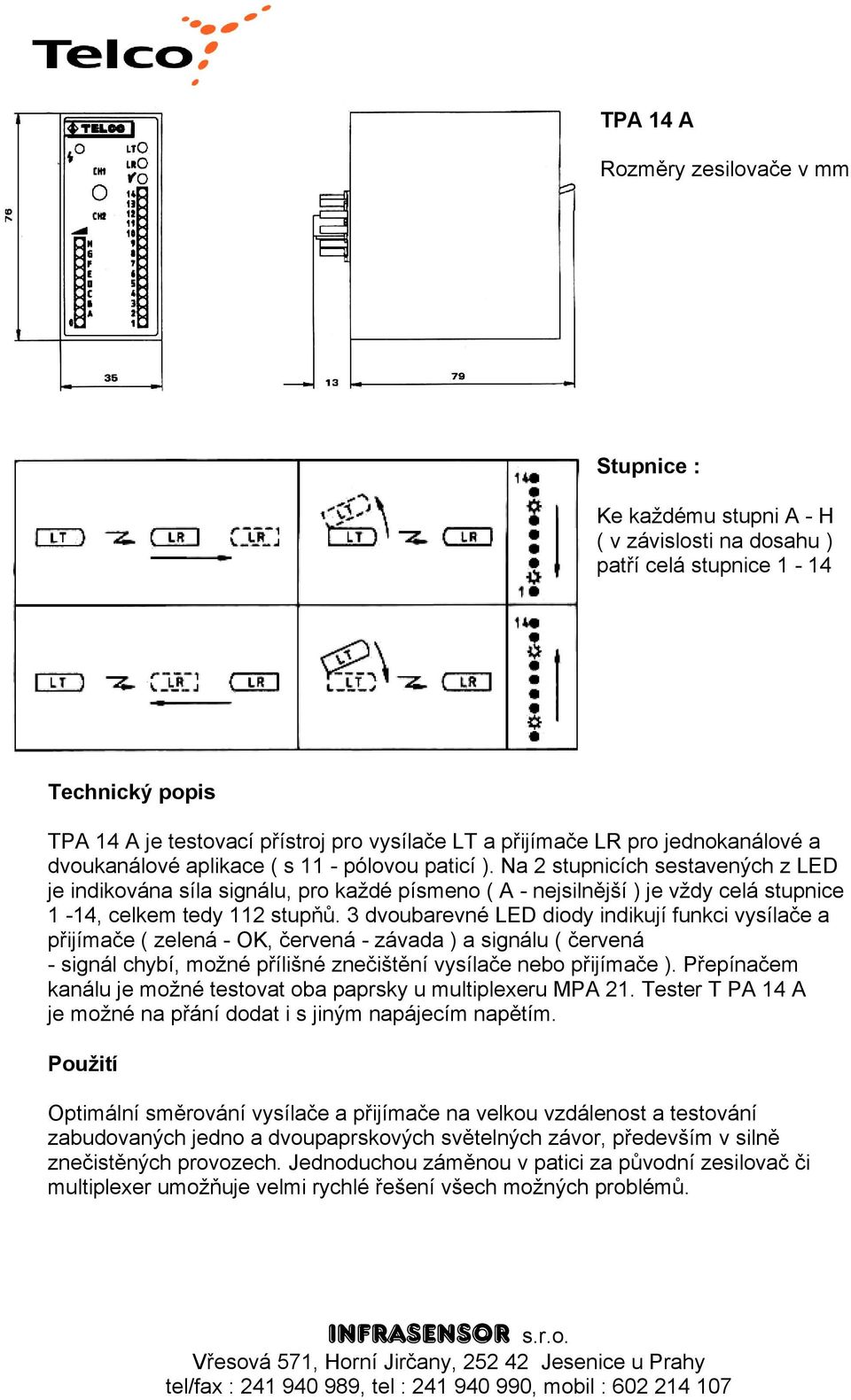

12 TPA 14 A Rozměry zesilovače v mm Stupnice : Ke každému stupni A - H ( v závislosti na dosahu ) patří celá stupnice 1-14 Technický popis TPA 14 A je testovací přístroj pro vysílače LT a přijímače LR pro jednokanálové a dvoukanálové aplikace ( s 11 - pólovou paticí ). Na 2 stupnicích sestavených z LED je indikována síla signálu, pro každé písmeno ( A - nejsilnější ) je vždy celá stupnice 1-14, celkem tedy 112 stupňů. 3 dvoubarevné LED diody indikují funkci vysílače a přijímače ( zelená - OK, červená - závada ) a signálu ( červená - signál chybí, možné přílišné znečištění vysílače nebo přijímače ). Přepínačem kanálu je možné testovat oba paprsky u multiplexeru MPA 21. Tester T PA 14 A je možné na přání dodat i s jiným napájecím napětím. Použití Optimální směrování vysílače a přijímače na velkou vzdálenost a testování zabudovaných jedno a dvoupaprskových světelných závor, především v silně znečistěných provozech. Jednoduchou záměnou v patici za původní zesilovač či multiplexer umožňuje velmi rychlé řešení všech možných problémů.

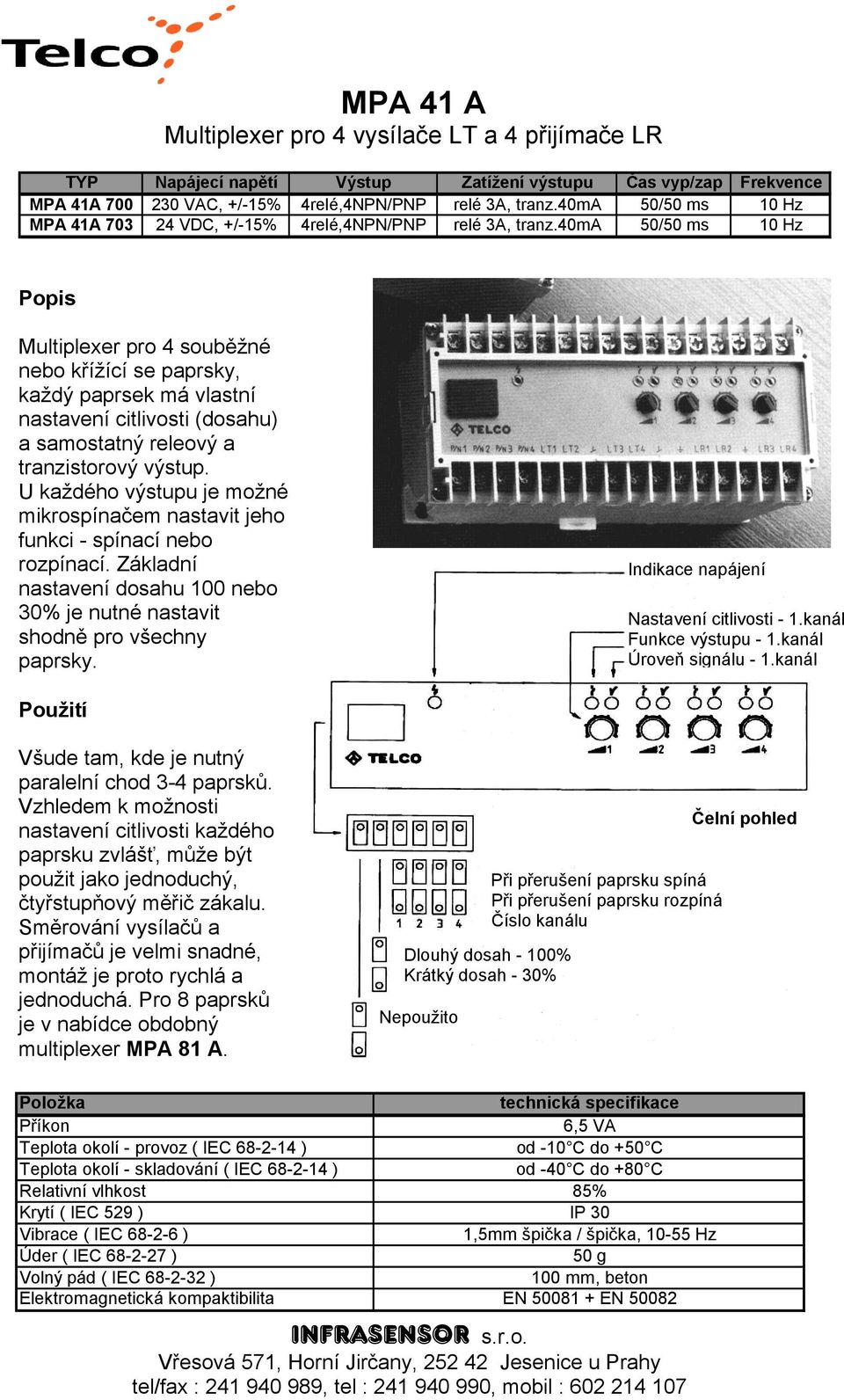

13 MPA 41 A Multiplexer pro 4 vysílače LT a 4 přijímače LR TYP Napájecí napětí Výstup Zatížení výstupu Čas vyp/zap Frekvence MPA 41A VAC, +/-15% 4relé,4NPN/PNP relé 3A, tranz.40ma 50/50 ms 10 Hz MPA 41A VDC, +/-15% 4relé,4NPN/PNP relé 3A, tranz.40ma 50/50 ms 10 Hz Popis Multiplexer pro 4 souběžné nebo křížící se paprsky, každý paprsek má vlastní nastavení citlivosti (dosahu) a samostatný releový a tranzistorový výstup. U každého výstupu je možné mikrospínačem nastavit jeho funkci - spínací nebo rozpínací. Základní nastavení dosahu 100 nebo 30% je nutné nastavit shodně pro všechny paprsky. Indikace napájení Nastavení citlivosti - 1.kanál Funkce výstupu - 1.kanál Úroveň signálu - 1.kanál Použití Všude tam, kde je nutný paralelní chod 3-4 paprsků. Vzhledem k možnosti nastavení citlivosti každého paprsku zvlášť, může být použit jako jednoduchý, čtyřstupňový měřič zákalu. Směrování vysílačů a přijímačů je velmi snadné, montáž je proto rychlá a jednoduchá. Pro 8 paprsků je v nabídce obdobný multiplexer MPA 81 A. Dlouhý dosah - 100% Krátký dosah - 30% Nepoužito Při přerušení paprsku spíná Při přerušení paprsku rozpíná Číslo kanálu Čelní pohled Položka technická specifikace Příkon 6,5 VA Teplota okolí - provoz ( IEC ) od -10 C do +50 C Teplota okolí - skladování ( IEC ) od -40 C do +80 C Relativní vlhkost 85% Krytí ( IEC 529 ) IP 30 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( IEC ) 50 g Volný pád ( IEC ) 100 mm, beton Elektromagnetická kompaktibilita EN EN 50082

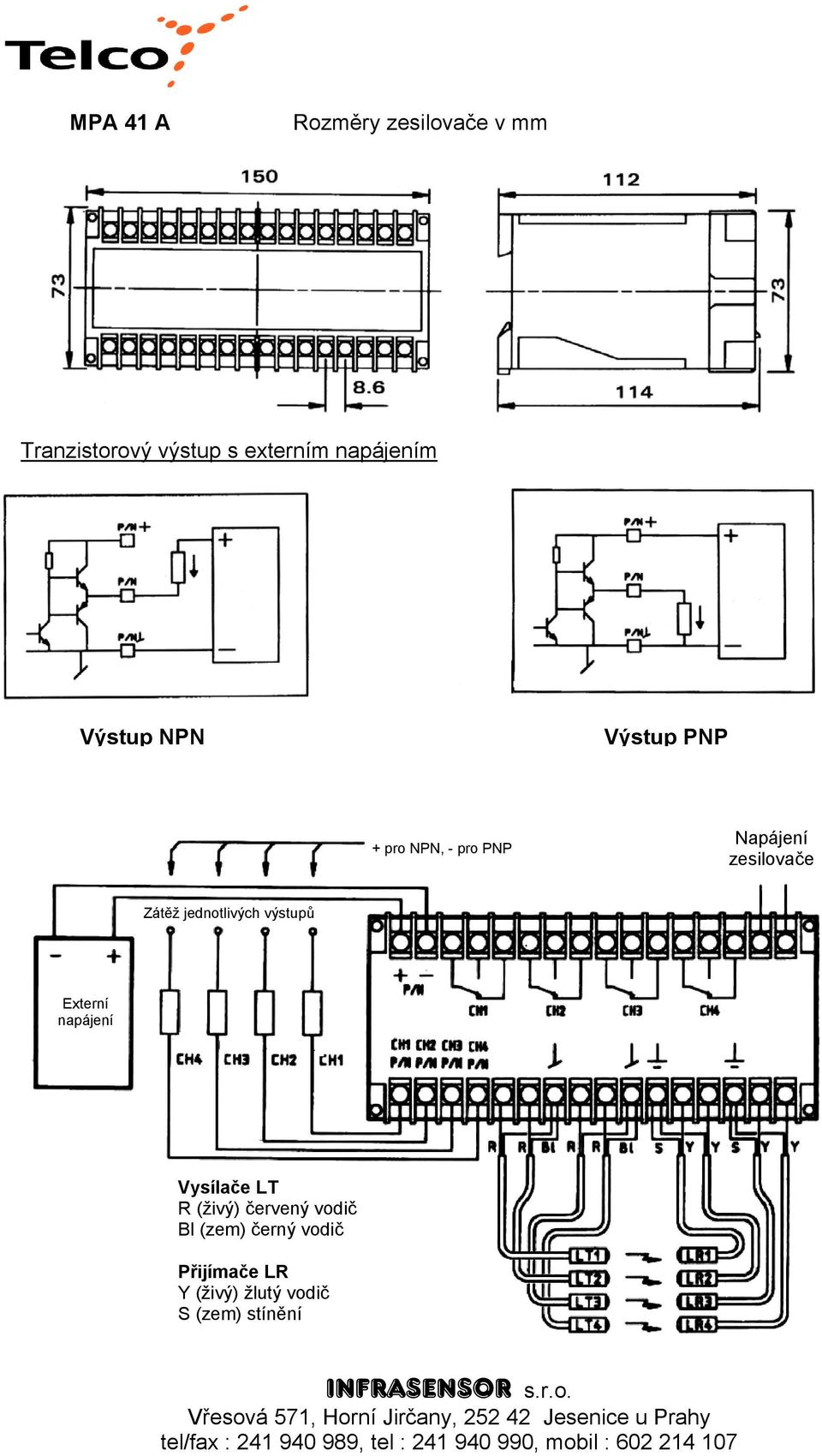

14 MPA 41 A Rozměry zesilovače v mm Tranzistorový výstup s externím napájením Výstup NPN Výstup PNP + pro NPN, - pro PNP Napájení zesilovače Zátěž jednotlivých výstupů Externí napájení Vysílače LT R (živý) červený vodič Bl (zem) černý vodič Přijímače LR Y (živý) žlutý vodič S (zem) stínění

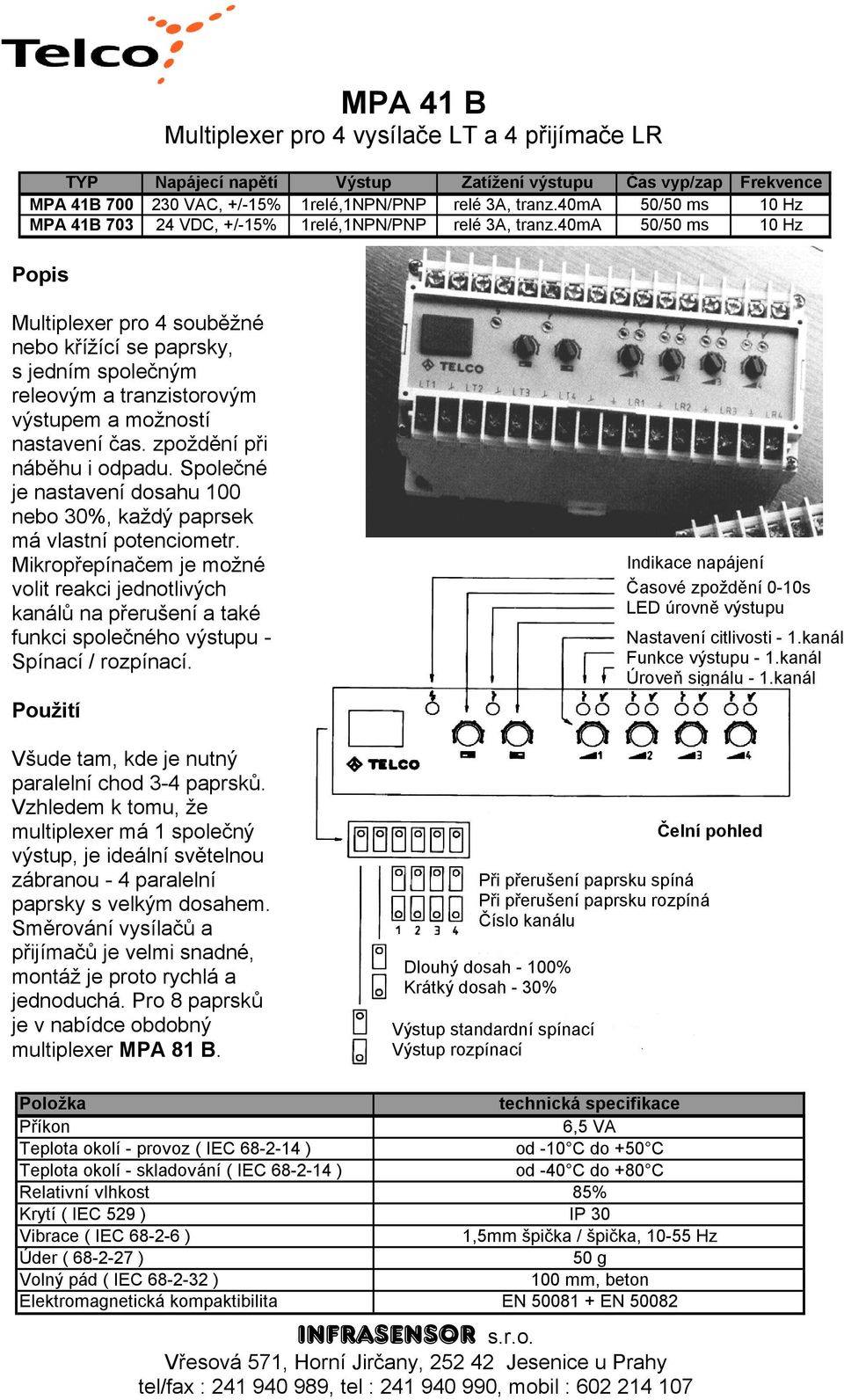

15 MPA 41 B Multiplexer pro 4 vysílače LT a 4 přijímače LR TYP Napájecí napětí Výstup Zatížení výstupu Čas vyp/zap Frekvence MPA 41B VAC, +/-15% 1relé,1NPN/PNP relé 3A, tranz.40ma 50/50 ms 10 Hz MPA 41B VDC, +/-15% 1relé,1NPN/PNP relé 3A, tranz.40ma 50/50 ms 10 Hz Popis Multiplexer pro 4 souběžné nebo křížící se paprsky, s jedním společným releovým a tranzistorovým výstupem a možností nastavení čas. zpoždění při náběhu i odpadu. Společné je nastavení dosahu 100 nebo 30%, každý paprsek má vlastní potenciometr. Mikropřepínačem je možné volit reakci jednotlivých kanálů na přerušení a také funkci společného výstupu - Spínací / rozpínací. Použití Všude tam, kde je nutný paralelní chod 3-4 paprsků. Vzhledem k tomu, že multiplexer má 1 společný výstup, je ideální světelnou zábranou - 4 paralelní paprsky s velkým dosahem. Směrování vysílačů a přijímačů je velmi snadné, montáž je proto rychlá a jednoduchá. Pro 8 paprsků je v nabídce obdobný multiplexer MPA 81 B. Při přerušení paprsku spíná Při přerušení paprsku rozpíná Číslo kanálu Dlouhý dosah - 100% Krátký dosah - 30% Výstup standardní spínací Výstup rozpínací Indikace napájení Časové zpoždění 0-10s LED úrovně výstupu Nastavení citlivosti - 1.kanál Funkce výstupu - 1.kanál Úroveň signálu - 1.kanál Čelní pohled Položka technická specifikace Příkon 6,5 VA Teplota okolí - provoz ( IEC ) od -10 C do +50 C Teplota okolí - skladování ( IEC ) od -40 C do +80 C Relativní vlhkost 85% Krytí ( IEC 529 ) IP 30 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( ) 50 g Volný pád ( IEC ) 100 mm, beton Elektromagnetická kompaktibilita EN EN 50082

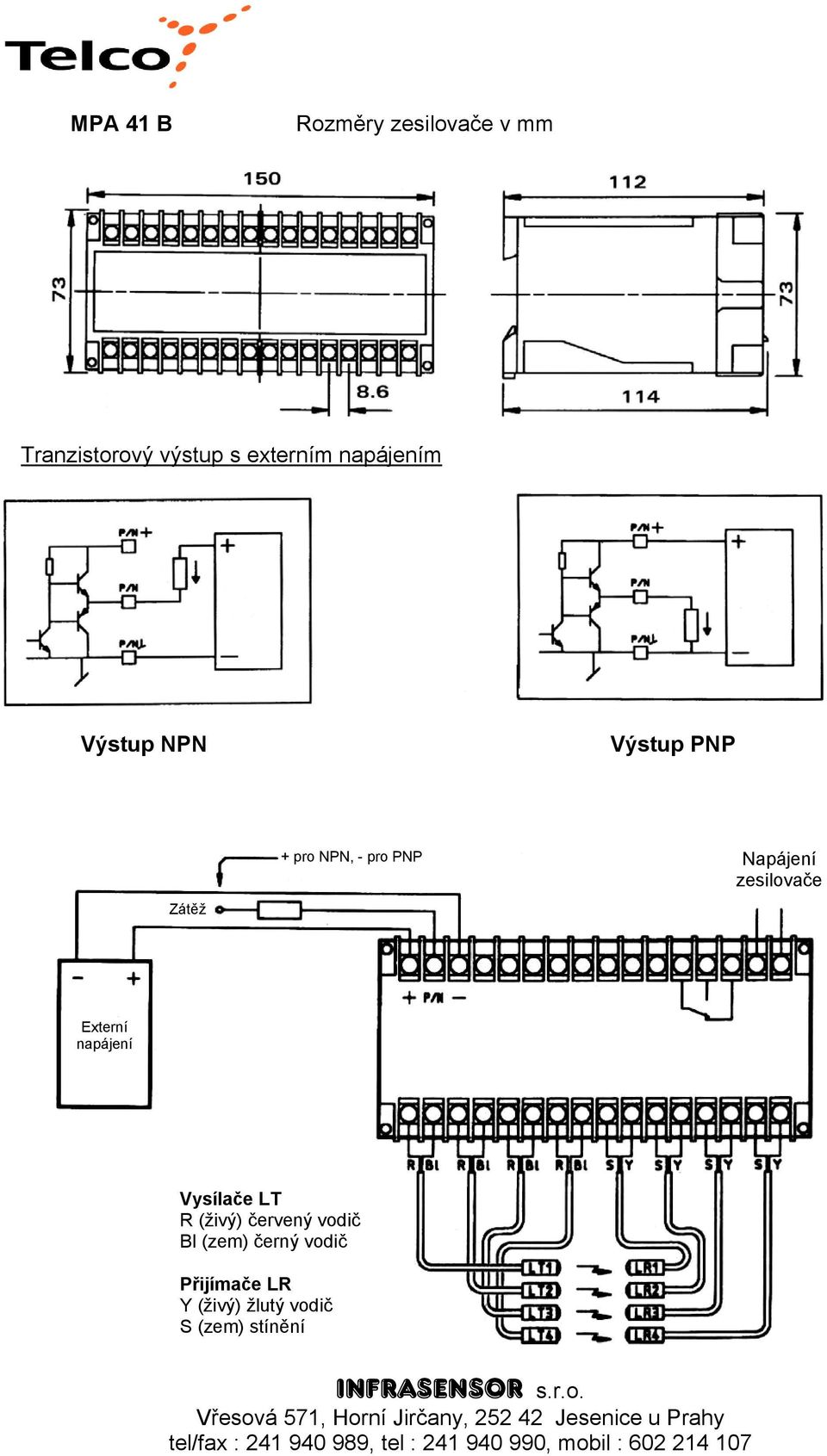

16 MPA 41 B Rozměry zesilovače v mm Tranzistorový výstup s externím napájením Výstup NPN Výstup PNP Zátěž + pro NPN, - pro PNP Napájení zesilovače Externí napájení Vysílače LT R (živý) červený vodič Bl (zem) černý vodič Přijímače LR Y (živý) žlutý vodič S (zem) stínění

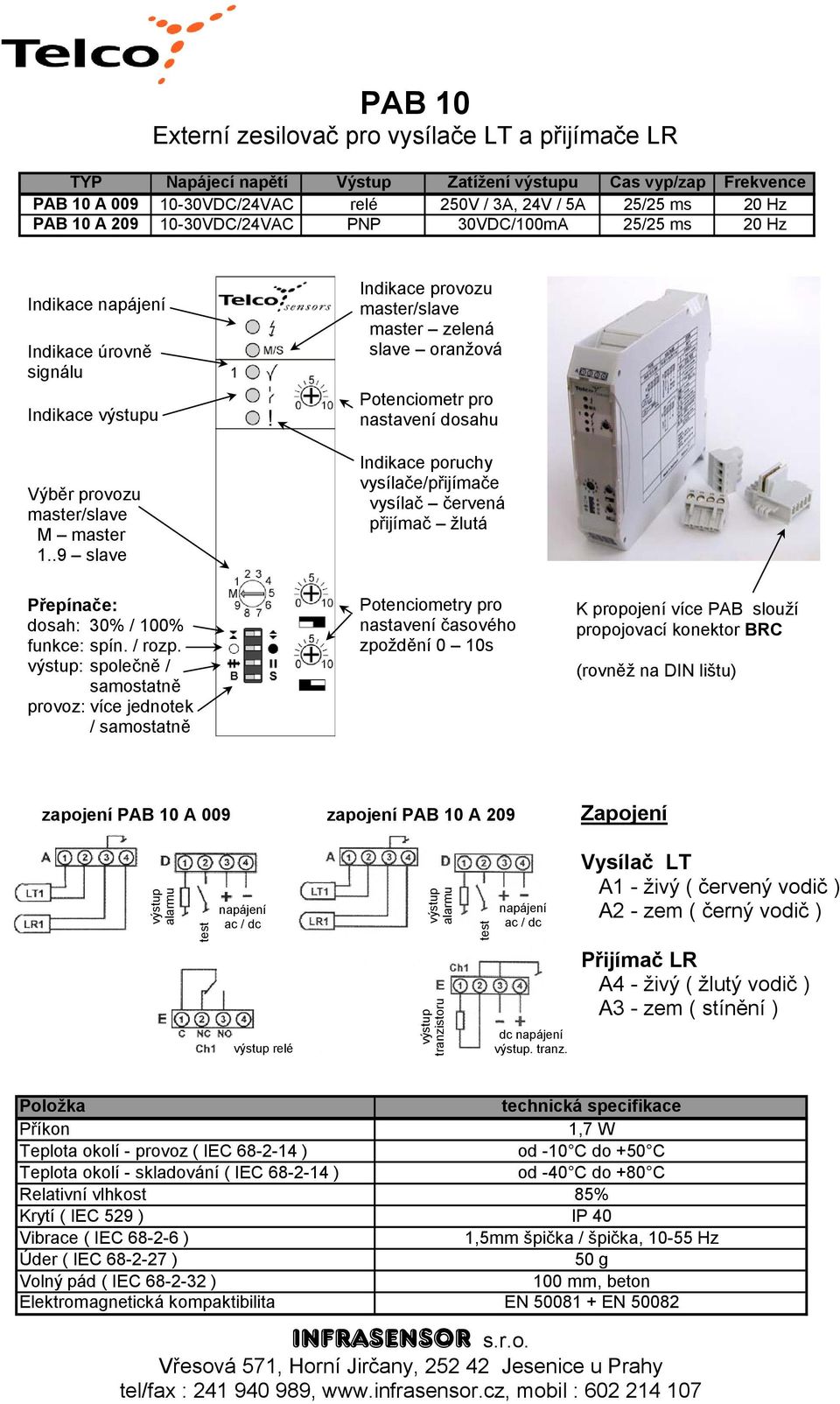

17 PAB 10 Externí zesilovač pro vysílače LT a přijímače LR TYP Napájecí napětí Výstup Zatížení výstupu Čas vyp/zap Frekvence PAB 10 A VDC/24VAC relé 250V / 3A, 24V / 5A 25/25 ms 20 Hz PAB 10 A VDC/24VAC PNP 30VDC/100mA 25/25 ms 20 Hz Indikace napájení Indikace úrovně signálu Indikace výstupu Výběr provozu master/slave M master 1..9 slave Indikace provozu master/slave master zelená slave oranžová Potenciometr pro nastavení dosahu Indikace poruchy vysílače/přijímače vysílač červená přijímač žlutá Přepínače: dosah: 30% / 100% funkce: spín. / rozp. výstup: společně / samostatně provoz: více jednotek / samostatně Potenciometry pro nastavení časového zpoždění 0 10s K propojení více PAB slouží propojovací konektor BRC (rovněž na DIN lištu) zapojení PAB 10 A 009 zapojení PAB 10 A 209 Zapojení výstup alarmu test napájení ac / dc výstup relé výstup alarmu výstup tranzistoru test napájení ac / dc dc napájení výstup. tranz. Vysílač LT A1 - živý ( červený vodič ) A2 - zem ( černý vodič ) Přijímač LR A4 - živý ( žlutý vodič ) A3 - zem ( stínění ) Položka technická specifikace Příkon 1,7 W Teplota okolí - provoz ( IEC ) od -10 C do +50 C Teplota okolí - skladování ( IEC ) od -40 C do +80 C Relativní vlhkost 85% Krytí ( IEC 529 ) IP 40 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( IEC ) 50 g Volný pád ( IEC ) 100 mm, beton Elektromagnetická kompaktibilita EN EN tel/fax : , mobil :

18 PAB 10 Technický popis PAB 10 A je externí zesilovač pro vysílače LT a přijímače LR s možností nastavení časového zpoždění 0-10s při náběhu i při odpadu. Zajišťuje napájení vysílače a vyhodnocení signálu z přijímače. Výstup je releový (009) nebo tranzistorový (209). Zesilovač je určen pro montáž na DIN lištu. Může pracovat samostatně s jedním paprskem, nebo může být propojen pomocí konektorů BRC s dalšími až devíti zesilovači PAB 10 nebo multiplexery PAB 20 a 30. Pak vzniká v provozu master / slave několik paralelních paprsků s vysokým dosahem (viz tabulka). V zesilovači je zabudována diagnostika případných poruch (např. přerušení kabelu u vysílače nebo přijímače) s alarm výstupem. Tabulka maximálních dosahů: 1 paprsek 2 30 paprsků PAB 10, PAB 20, PAB 30 samostatně PAB 10 vysílač/přijímač závorově difúzně závorově difúzně LT/R ,3 12 0,7 LT/R ,4 27 1,3 LT/R ,3 tel/fax : , mobil :

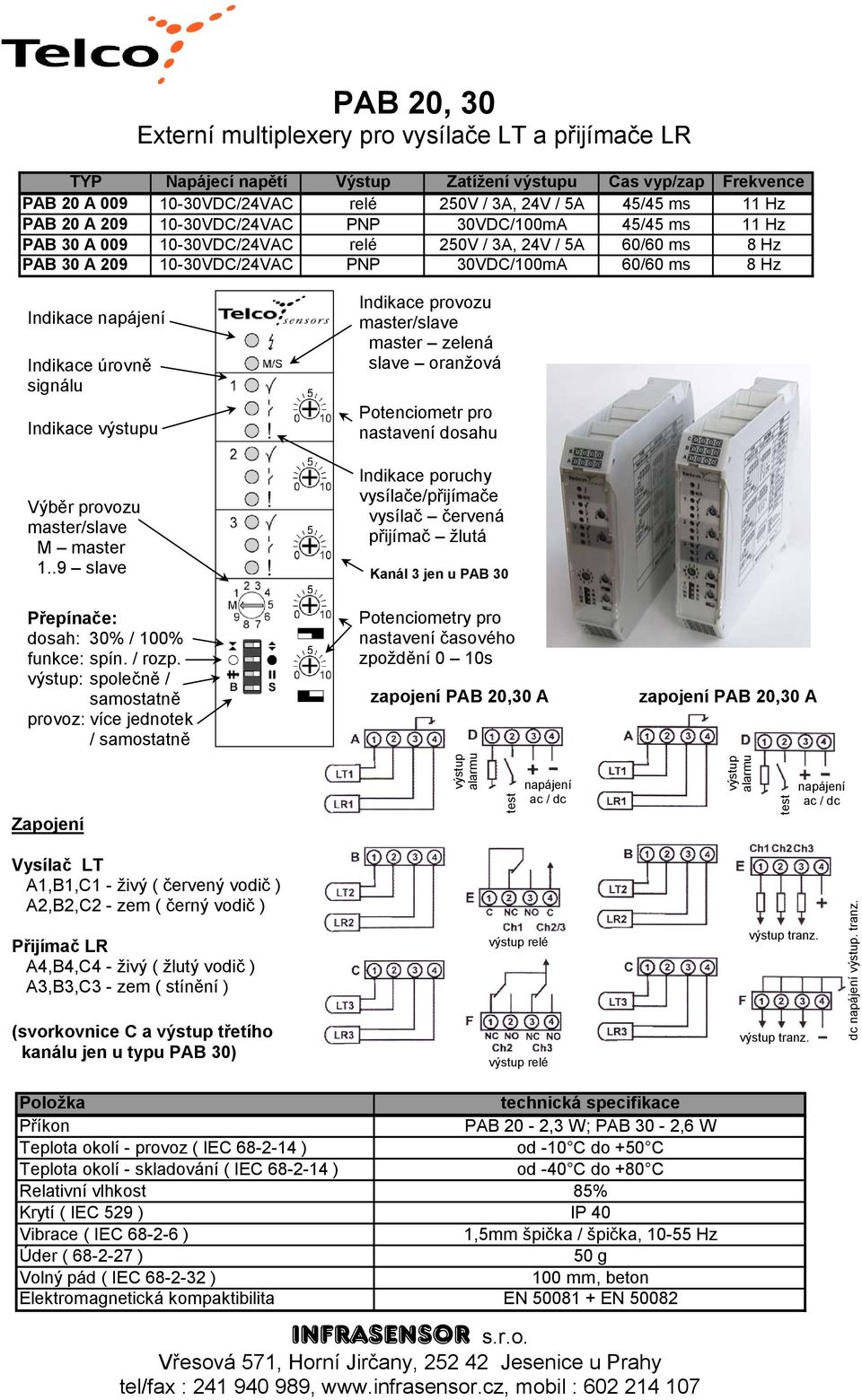

19 PAB 20, 30 Externí multiplexery pro vysílače LT a přijímače LR TYP Napájecí napětí Výstup Zatížení výstupu Čas vyp/zap Frekvence PAB 20 A VDC/24VAC relé 250V / 3A, 24V / 5A 45/45 ms 11 Hz PAB 20 A VDC/24VAC PNP 30VDC/100mA 45/45 ms 11 Hz PAB 30 A VDC/24VAC relé 250V / 3A, 24V / 5A 60/60 ms 8 Hz PAB 30 A VDC/24VAC PNP 30VDC/100mA 60/60 ms 8 Hz Indikace napájení Indikace úrovně signálu Indikace výstupu Výběr provozu master/slave M master 1..9 slave Přepínače: dosah: 30% / 100% funkce: spín. / rozp. výstup: společně / samostatně provoz: více jednotek / samostatně Indikace provozu master/slave master zelená slave oranžová Potenciometr pro nastavení dosahu Indikace poruchy vysílače/přijímače vysílač červená přijímač žlutá Kanál 3 jen u PAB 30 Potenciometry pro nastavení časového zpoždění 0 10s zapojení PAB 20,30 A zapojení PAB 20,30 A Zapojení výstup alarmu test napájení ac / dc výstup alarmu test napájení ac / dc Vysílač LT A1,B1,C1 - živý ( červený vodič ) A2,B2,C2 - zem ( černý vodič ) Přijímač LR A4,B4,C4 - živý ( žlutý vodič ) A3,B3,C3 - zem ( stínění ) (svorkovnice C a výstup třetího kanálu jen u typu PAB 30) výstup relé výstup relé výstup tranz. výstup tranz. dc napájení výstup. tranz. Položka technická specifikace Příkon PAB 20-2,3 W; PAB 30-2,6 W Teplota okolí - provoz ( IEC ) od -10 C do +50 C Teplota okolí - skladování ( IEC ) od -40 C do +80 C Relativní vlhkost 85% Krytí ( IEC 529 ) IP 40 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( ) 50 g Volný pád ( IEC ) 100 mm, beton Elektromagnetická kompaktibilita EN EN tel/fax : , mobil :

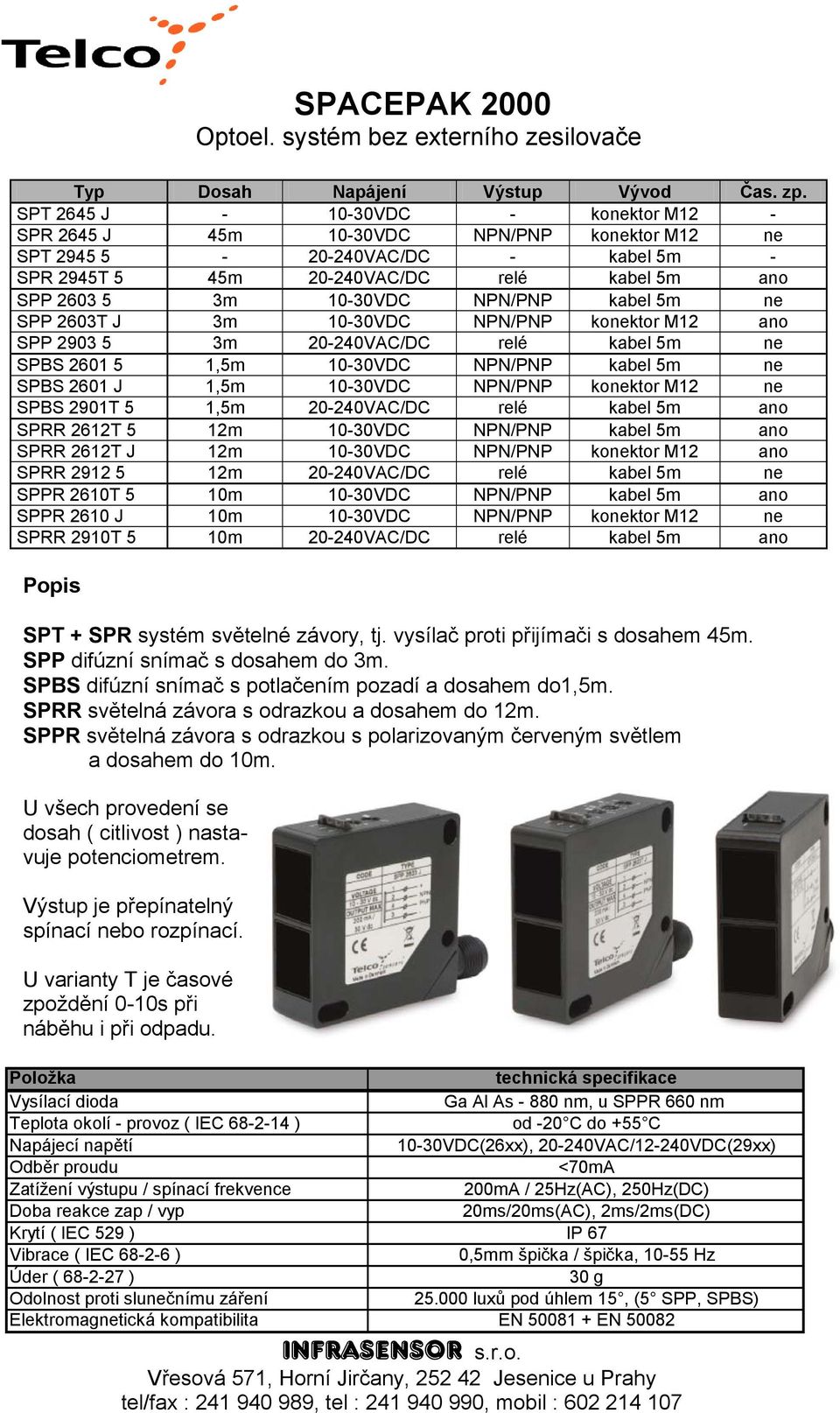

20 SPACEPAK 2000 Optoel. systém bez externího zesilovače Typ Dosah Napájení Výstup Vývod Čas. zp. SPT 2645 J VDC - konektor M12 - SPR 2645 J 45m 10-30VDC NPN/PNP konektor M12 ne SPT VAC/DC - kabel 5m - SPR 2945T 5 45m VAC/DC relé kabel 5m ano SPP m 10-30VDC NPN/PNP kabel 5m ne SPP 2603T J 3m 10-30VDC NPN/PNP konektor M12 ano SPP m VAC/DC relé kabel 5m ne SPBS ,5m 10-30VDC NPN/PNP kabel 5m ne SPBS 2601 J 1,5m 10-30VDC NPN/PNP konektor M12 ne SPBS 2901T 5 1,5m VAC/DC relé kabel 5m ano SPRR 2612T 5 12m 10-30VDC NPN/PNP kabel 5m ano SPRR 2612T J 12m 10-30VDC NPN/PNP konektor M12 ano SPRR m VAC/DC relé kabel 5m ne SPPR 2610T 5 10m 10-30VDC NPN/PNP kabel 5m ano SPPR 2610 J 10m 10-30VDC NPN/PNP konektor M12 ne SPRR 2910T 5 10m VAC/DC relé kabel 5m ano Popis SPT + SPR systém světelné závory, tj. vysílač proti přijímači s dosahem 45m. SPP difúzní snímač s dosahem do 3m. SPBS difúzní snímač s potlačením pozadí a dosahem do1,5m. SPRR světelná závora s odrazkou a dosahem do 12m. SPPR světelná závora s odrazkou s polarizovaným červeným světlem a dosahem do 10m. U všech provedení se dosah ( citlivost ) nastavuje potenciometrem. Výstup je přepínatelný spínací nebo rozpínací. U varianty T je časové zpoždění 0-10s při náběhu i při odpadu. Položka technická specifikace Vysílací dioda Ga Al As nm, u SPPR 660 nm Teplota okolí - provoz ( IEC ) od -20 C do +55 C Napájecí napětí 10-30VDC(26xx), VAC/12-240VDC(29xx) Odběr proudu <70mA Zatížení výstupu / spínací frekvence 200mA / 25Hz(AC), 250Hz(DC) Doba reakce zap / vyp 20ms/20ms(AC), 2ms/2ms(DC) Krytí ( IEC 529 ) IP 67 Vibrace ( IEC ) 0,5mm špička / špička, Hz Úder ( ) 30 g Odolnost proti slunečnímu záření luxů pod úhlem 15, (5 SPP, SPBS) Elektromagnetická kompatibilita EN EN 50082

21 SPACEPAK 2000 Zapojení snímačů AC/DC, výstup relé hnědý modrý hnědý šedý bílý černý modrý hnědý šedý bílý černý modrý Zapojení snímačů DC, výstup PNP/NPN hnědý černý modrý hnědý bílý černý modrý hnědý bílý černý modrý hnědý bílý černý modrý hnědý bílý černý modrý Rozměry v mm indikace stavu signálu indikace výstupu indikace napájení nastavení citlivosti spínací / rozpínací zpoždění při náběhu zpoždění při odpadu

22 PAB 20,30 Technický popis PAB 20 A a 30 A jsou externí dvou a tříkanálové multiplexery pro vysílače LT a přijímače LR s možností nastavení časového zpoždění 0-10s při náběhu i při odpadu. Zajišťují napájení vysílačů a vyhodnocení signálu z přijímačů. Výstup je releový (009) nebo tranzistorový (209). Multiplexery jsou určeny pro montáž na DIN lištu. Mohou pracovat samostatně s jedním paprskem, nebo mohou být propojeny pomocí konektorů BRC s dalšími až devíti zesilovači PAB 10 nebo multiplexery PAB 20 a 30. Pak vzniká v provozu master / slave až 30 paralelních paprsků s vysokým dosahem (viz tabulka). Každý paprsek má samostatné nastavení citlivosti. V multiplexerech je zabudována diagnostika případných poruch (např. přerušení kabelu u vysílače nebo přijímače) s alarm výstupem. Tabulka maximálních dosahů: 2 30 paprsků PAB 10, PAB 20, PAB 30 vysílač/přijímač závorově difúzně LT/R ,7 LT/R ,3 LT/R ,3 tel/fax : , mobil :

23 SMTR 3000 Systém vysílačů a přijímačů s vlastním tranzistorovým výstupem Druh Typ Vývod Rorměry(mm) Výstup Dosah Materiál Obr. Vysílač SMT 3000 C AP/5 kabel 5m d10 x m Polykarbonát 1 Vysílač SMT 3000 C TB/5 kabel 5m M12 x m Ponikl. Mosaz 2 Vysílač SMT 3000 C S/5 kabel 5m d12,7 x m Polykarbonát 3 Přijímač SMR 3206 AP/5 kabel 5m d10 x 41 PNP,rozpíná 6m Polykarbonát 1 Přijímač SMR 3306 AP/5 kabel 5m d10 x 41 PNP,spíná 6m Polykarbonát 1 Přijímač SMR 3206 TB/5 kabel 5m M12 x 41 PNP,rozpíná 6m Ponikl. Mosaz 2 Přijímač SMR 3306 TB/5 kabel 5m M12 x 41 PNP,spíná 6m Ponikl. Mosaz 2 Přijímač SMR 3206 S/5 kabel 5m d12,7 x 34 PNP,rozpíná 6m Polykarbonát 3 Přijímač SMR 3306 S/5 kabel 5m d12,7 x 34 PNP,spíná 6m Polykarbonát 3 Vysílač SMT 3000 HC AP/5 kabel 5m d10 x m Polykarbonát 1 Vysílač SMT 3000 HC TB/5 kabel 5m M12 x m Ponikl. Mosaz 2 Přijímač SMR 3315 AP/5 kabel 5m d10 x 41 PNP,spíná 15m Polykarbonát 1 Přijímač SMR 3315 TB/5 kabel 5m M12 x 41 PNP,spíná 15m Ponikl. Mosaz 2 Popis Systém světelné závory, tj. vysílač proti přijímači s dosahem 6m nebo 15m a tranzistorovým výstupem. Na vysílači je možné nastavení citlivosti externím připojením potenciometru 3-10k/N. V celém dosahu je nutné pouze přerušit paprsek o průměru 6mm. Vzhledem ke snadnému směrování vysílače proti přijímači je montáž velmi jednoduchá. Výhodou jsou velmi malé rozměry. U provedení S ( SNAP ) Se vysílače a přijímače pouze jednoduše zacvaknou do otvoru o průměru 12,7mm V plechu tl. 0,2 3mm. Položka technická specifikace Vysílací dioda Ga Al As ( 880 nm ) Teplota okolí - provoz ( IEC ) od -20 C do +50 C Napájecí napětí VC Odběr proudu vysílač / přijímač 30mA / 8mA při 30 VDC Zatížení výstupu / spínací frekvence 100mA / 125Hz Doba reakce zap / vyp 4ms / 6ms Krytí ( IEC 529 ) IP 67 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( ) 30 g Odolnost proti slunečnímu záření luxů pod úhlem 20 Elektromagnetická kompaktibilita EN EN 50082

24 SMTR 3000 Označení vývodů Kabel 5m Konektor T3/ kabel 5m Konektor J Napájení + pól VDC hnědý kolík 3 / hnědý kolík 1 Napájení - pól VDC modrý kolík 1 / modrý kolík 3 Vysílač SMT - možnost regulace černý kolík 2 / černý kolík 4 Přijímač SMR - výstup černý kolík 2 / černý kolík 4 Hnědý + Černý - regulace 10k/N Modrý - Vysílač SMT - maximální dosah Vysílač SMT - regulovaný dosah Černý - výstup Přijímač SMR - výstup PNP Rozměry v mm Obr.1 Obr.2 Obr.3

25 SMTR 4000 Systém vysílačů a přijímačů s vlastním tranzistorovým výstupem Druh Typ Vývod Rorměry(mm) Výstup Dosah Materiál Obr. Vysílač SMT 4000 MA5 kabel 5m d10 x nerez ocel 1 Vysílač SMT 4000 MAE konektor E d10 x nerez ocel 2 Vysílač SMT 4000 MG5 kabel 5m M12 x nerez ocel 3 Vysílač SMT 4000 MGJ konektor J M12 x nerez ocel 4 Vysílač SMT 4000 SG5 kabel 5m 10 x 14 x polyester 5 Přijímač SMR 4301 MA5 kabel 5m d10 x 61 PNP,spíná 1m nerez ocel 1 Přijímač SMR 4004 MA5 kabel 5m d10 x 61 NPN,spíná 4m nerez ocel 1 Přijímač SMR 4104 MA5 kabel 5m d10 x 61 NPN,rozpíná 4m nerez ocel 1 Přijímač SMR 4204 MA5 kabel 5m d10 x 61 PNP,rozpíná 4m nerez ocel 1 Přijímač SMR 4304 MA5 kabel 5m d10 x 61 PNP,spíná 4m nerez ocel 1 Přijímač SMR 4304 MAE konektor E d10 x 68 PNP,spíná 4m nerez ocel 2 Přijímač SMR 4306 MA5 kabel 5m d10 x 61 PNP,spíná 6m nerez ocel 1 Přijímač SMR 4301 MG5 kabel 5m M12 x 61 PNP,spíná 1m nerez ocel 3 Přijímač SMR 4304 MG5 kabel 5m M12 x 61 PNP,spíná 4m nerez ocel 3 Přijímač SMR 4304 MGJ konektor J M12 x 71 PNP,spíná 4m nerez ocel 4 Přijímač SMR 4206 MG5 kabel 5m M12 x 61 PNP,rozpíná 6m nerez ocel 3 Přijímač SMR 4306 MG5 kabel 5m M12 x 61 PNP,spíná 6m nerez ocel 3 Přijímač SMR 4206 SG5 kabel 5m 10 x 14 x 82 PNP,rozpíná 6m polyester 5 Přijímač SMR 4306 SG5 kabel 5m 10 x 14 x 82 PNP,spíná 6m polyester 5 Popis Systém světelné závory, t.j. vysílač proti přijímači s dosahem 1, 4 nebo 6m ( u typu SG pouze 6m ). Na přijímači je nutné předem zvolit výstup - druhé číslo v označení : 400X - NPN, při přerušení paprsku rozpíná 410X - NPN, při přerušení paprsku spíná 420X - PNP, při přerušení paprsku rozpíná 430X - PNP, při přerušení paprsku spíná Na vysílači je možné jemné nastavení citlivosti externím připojením potenciometru 10k/N. V celém dosahu je nutné pouze přerušit paprsek o průměru 6mm. Vzhledem ke snadnému směrování vysílače proti přijímači, je montáž velmi jednoduchá. Položka technická specifikace Vysílací dioda Ga Al As ( 880 nm ) Teplota okolí - provoz ( IEC ) od -20 C do +55 C Napájecí napětí VC Odběr proudu vysílač / přijímač 28mA / 20mA při 30 VDC Zatížení výstupu / spínací frekvence 100mA / 90Hz Doba reakce zap / vyp 5ms / 5ms Krytí ( IEC 529 ) IP 67 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( ) 30 g Odolnost proti slunečnímu záření luxů pod úhlem 20 Elektromagnetická kompaktibilita EN EN 50082

26 SMTR 4000 Označení vývodů Kabel 5m Konektor E/ kabel 5m Konektor J Napájení + pól VDC hnědý kolík 3 / hnědý kolík 1 Napájení - pól VDC modrý kolík 1 / modrý kolík 3 Vysílač SMT - možnost regulace černý kolík 2 / černý kolík 4 Přijímač SMR - výstup černý kolík 2 / černý kolík 4 Hnědý + Černý - regulace 10k/N Modrý - Vysílač SMT - maximální dosah Vysílač SMT - regulovaný dosah Černý - výstup Černý - výstup Přijímač SMR - výstup NPN Přijímač SMR - výstup PNP Obr.1 Obr.2 U SMT a SMR v provedení s konektorem E je nutný protikus s kabelem 5m ( AKZ/5, AKW/5 ), u provedení s konektorem J protikus ( KDW 12), ve kterém je svorkovnice pro připojení kabelu. Rozměry v mm Obr.3 Obr.4 Obr.5

27 SMTR 6000 Systém vysílačů a přijímačů s vlastním tranzistorovým výstupem Druh Typ Kabel Rorměry(mm) Výstup Dosah Materiál Obr. Vysílač SMT 6000 AP/5 5m d10 x polykarbonát 1 Vysílač SMT 6000 AS/5 5m d10 x nerez ocel 1 Vysílač SMT 6000 TS/5 5m M12 x nerez ocel 2 Vysílač SMT 6000 TSJ - M12 x nerez ocel 3 Vysílač SMT 6000 SG/5 5m 10 x 10 x polyester 4 Vysílač SMT 6000 SG/T3-10 x 10 x polyester 5 Přijímač SMR 6206 AP/5 5m d10 x 60 PNP,rozpíná 6m polykarbonát 1 Přijímač SMR 6206 AS/5 5m d10 x 60 PNP,rozpíná 6m nerez ocel 1 Přijímač SMR 6206 TS/5 5m M12 x 60 PNP,rozpíná 6m nerez ocel 2 Přijímač SMR 6206 TSJ - M12 x 64 PNP,rozpíná 6m nerez ocel 3 Přijímač SMR 6206 SG/5 5m 10 x 10 x 60 PNP,rozpíná 6m polyester 4 Přijímač SMR 6206 SG/T3-10 x 10 x 60 PNP,rozpíná 6m polyester 5 Přijímač SMR 6306 AP/5 5m d10 x 60 PNP, spíná 6m polykarbonát 1 Přijímač SMR 6306 AS/5 5m d10 x 60 PNP, spíná 6m nerez ocel 1 Přijímač SMR 6306 TS/5 5m M12 x 60 PNP, spíná 6m nerez ocel 2 Přijímač SMR 6306 TSJ - M12 x 64 PNP, spíná 6m nerez ocel 3 Přijímač SMR 6306 SG/5 5m 10 x 10 x 60 PNP, spíná 6m polyester 4 Přijímač SMR 6306 SG/T3-10 x 10 x 60 PNP, spíná 6m polyester 5. Vysílač SMT 6000 má možnost regulace dosahu externím potenciometrem 10k/N Popis Systém světelné závory, t.j. vysílač proti přijímači s dosahem 6m, spín. frekvence 200Hz. (na přání typ SMR 6x02 se spín. frekvencí 1kHz a dosahem 2m) Na přijímači je nutné předem zvolit výstup - druhé číslo v označení : 620x - PNP, při přerušení paprsku rozpíná 630x - PNP, při přerušení paprsku spíná Na přání je možné objednat všechny typy snímačů s konektorovým výstupem M8, nebo M12 (M12 jen u snímačů se závitem). Možná je i varianta s výstupem NPN. V celém dosahu je nutné pouze přerušit paprsek o průměru 6mm. Vzhledem ke snadnému směrování vysílače proti přijímači, je montáž velmi jednoduchá. Položka technická specifikace Vysílací dioda Ga Al As ( 880 nm ) Teplota okolí - provoz ( IEC ) od -20 C do +60 C Napájecí napětí VDC Odběr proudu vysílač / přijímač 10mA / 9mA při 32 VDC Zatížení výstupu / spínací frekvence 100mA / 200Hz ( 1kHz - typ 6x02 ) Doba reakce zap / vyp 5ms / 5ms ( 0,5ms / 0,5ms - typ 6x02 ) Krytí ( IEC 529 ) IP 67 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( ) 30 g Odolnost proti slunečnímu záření luxů pod úhlem 20 Elektromagnetická kompatibilita EN ,2 + EN ,2

28 SMTR 6000 SMT 6000 SMR 600x/610x - NPN SMT 6000 s regulací SMR 620x/630x - PNP Barva vývodů : Plus - hnědý Mínus - modrý Černý vodič : regulace u vysílače, výstup u přijímače Použití Všude tam, kde jsou nutné malé rozměry vysílačů a přijímačů s tranzistorovým výstupem a dosahem do 6m, případně kde je požadovaná vysoká frekvence spínání s dosahem do 2m. Obr.4 Obr.5 Pozor! Vzhledem k odlišné vysílací frekvenci nelze tento systém kombinovat se systémem SMTR 3000, 4000 a 8000, ani se starším systémem Při objednávce typů s konektorovým výstupem je nutné přiobjednat příslušný protikus pro průměr 8mm koncovku s kabelem AKZ nebo AKW a pro koncovku M12 konektor KDW, nebo případně KDZ. Obr.1 Obr.2 Obr.3

29 SMTR 8000 Systém snímačů v pouzdru M 18 Typ Napájení Výstup Dosah Vysílače ( světelná závora ) SMT 8000 PG 2, VDC v přijímači SMT 8600 PG 2, VAC v přijímači Přijímače ( světelná závora) SMR 8520 PG 2, VDC PNP, 120mA 20 m SMR 8800 PG 2, VAC triac, 200mA 7m Difuzní snímače ( odraz od předmětu ) SMP 8500 PG 2, VDC PNP, 120mA 50 cm SMP 8800 PG 2, VAC triac, 200mA 50 cm Závory pro odrazku ( nutná odrazka ) SMRR 8500 PG 2, VDC PNP, 120mA 3 m SMRR 8800 PG 2, VAC triac, 200mA 3 m Zesilovače pro světlovodné kabely ( závory i difuzní ) SMPF 8500 PG 2, VDC PNP, 120mA podle SMPF 8800 PG 2, VAC triac, 200mA kabelu AC typ s kabelem DC typ s kabelem DC typ s konektorem Typ Vývod Materiál PG 2.5 kabel 2,5m polykarbonát PG 5 kabel 5m polykarbonát PGJ konektor M12 polykarbonát MG 2,5 kabel 2,5m nerez ocel MG 5 kabel 5m nerez ocel MGJ konektor M12 nerez ocel Položka technická specifikace Odběr proudu AC/DC 3/15mA SMT, SMP, SMRR, SMPF; 2/5mA SMR Teplota okolí - provoz ( IEC ) od -25 C do +55 C Teplota okolí - skladování ( IEC ) od -40 C do +80 C Relativní vlhkost 100% Reakční doba AC/DC 25ms / 2ms Frekvence vyhodnocení AC/DC 25Hz / 250 Hz Přepěťová špička ( IEC ) 1 kv a 1,2 kv po dobu 0,5ms Odolnost proti slunečnímu záření luxů pod úhlem 5 Izolační napětí ( IEC ) 4 kv Krytí ( IEC 529 ) IP 67 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( IEC ) 30 g Volný pád ( IEC ) 2x 1m a 100x 0,5m Elektromagnetická kompaktibilita EN EN 50082

30 SMTR 8000 Systém AC - triac H + M - Č Č Systém DC - PNP Označení vodičů H - hnědý ( + u DC ) M - modrý ( - u DC ) Č - černý ( výstup u DC ) U střídavého napájení AC je zátěž (např.relé, apod.) vřazena přímo do obvodu H + M - Č Č Systém DC - NPN Světelná závora SMT a SMR Vysílač proti přijímači s dosahem až 20m, na vysílači indikace napájení, na přijímači napájení a funkce výstupu, regulace dosahu (+/-) a přepínač funkce spínací / rozpínací ( přepínač funkce výstupu musí být vždy v jedné z krajních poloh ). Vzhledem ke krytí IP 67 vhodné i pro venkovní použití, nevadí mlha ani hustý déšť, výhodou je snadné směrování, a rychlá reakce. Difuzní snímač SMP Snímá odrazem od předmětu do 50cm ( bílý papír ) s velmi malou optickou hysterezí a úzkým paprskem. Dosah se liší podle vlastností snímaného předmětu (viz tabulka) Regulace dosahu (+/-), přepínač funkce, indikace napájení a funkce výstupu. Závora s odrazkou Vybavení jako SMP, dosah 2m bez difuze (-), nebo 3m s difuzí 15cm (+). Toto provedení samozřejmě není vhodné pro prašné nebo mokré provozy - snadné znečistění odrazky. Zesilovač pro světlovodné kabely Vybavení jako SMP, použití podle typu světlovodného kabelu, závorové nebo difuzní, zejména pro snímání velmi malých předmětů, nebo pro snímání ve vysokých teplotách. Paralelní odstup (m) Hystereze (%) SMT+SMR SMP SMRR Dosah (m) SMP Dosah (cm) Optická hystereze Rozdíl vzdálenosti při sepnutí SMP a jeho rozepnutí při oddalování předmětu udaná v procentech dosahu Paralelní odstup Rozptyl paprsku - snadné směrování, ale také možnost vzájemného ovlivnění při paral. chodu více paprsků

31 Světlovodné kabely Pro závorové i difuzní snímání Typ Optika Adapter Dosah v mm s LT/LR Dosah v mm se SMPF Délka kabelu Obr. světlovodu d(mm) typ závorově difuzně závorově difuzně (mm) č. LLS C LYS D LYS D LLS C LYS D LLS ,3 C LYS ,3 D LLS ,3 C LYS ,3 D LLS ,3 A LLS ,3 C LYS ,3 D LLS ,5 C LYS ,5 D LLS A LLS A LLS A LLS A LLS E LYS ,5 B LYS ,5 B LYS ,8x9,7 D LYS ,3 C Popis Světlovodné kabely jsou určeny pro závorové nebo difuzní ( odraz od snímaného předmětu ) snímání. Svým adapterem se našroubují na vysílače LT a přijímače LR, nebo na čidlo SMPF systému U některých typů je možné silikonový obal nahradit nerez ocelí ( typ LLM ). Použití Světlovody mohou pracovat v dotyku s teplotou 300 C, tím však není omezeno snímání materiálů s mnohem vyšší teplotou - u 2m dlouhých kabelů je dosah ještě 5m a vyšší teplotu lze tedy eliminovat polohou. Kabely s koncovkou menších průměrů je možné využít ke snímání i velmi malých předmětů.

32 Koncovky světlovodů - rozměry v mm Obr.1 Obr.7 Obr.2 Obr.8 Možnost ohýbání R10mm Obr.3 Obr.4 Obr.9 Obr.5 Obr.10 Obr.6 Typy adaptérů E LT/LR A SMPF C LT/LR B D SMPF LT/LR - Ex provedení

33 OFS Vidlicové světelné závory - 1 TYP Rozpětí vidlice Výstup Spotřeba Frekvence OFS P3S - T3 2 mm PNP, spín./rozp. 35 ma 2,5 khz OFS P2S - T3 5 mm PNP, spínací 35 ma 2,5 khz OFS P2S - T3 10 mm PNP, spínací 35 ma 2,5 khz OFS P2S - T3 20 mm PNP, spínací 60 ma 4 khz OFS P3S - T3 30 mm PNP, spín./rozp. 60 ma 4 khz Vidlicové závory Vidlicové světelné závory TELCO snímají s velkou přesností a velmi vysokou frekvencí. Citlivost je možné nastavit zabudovaným potenciometrem. Předností je vysoká odolnost proti externímu osvětlení. K vidlicovým závorám je nutné dokoupit kabel s vhodným protikusem konektoru, např. AKZ 8 nebo AKW 8. Na přání je možné volit typ závory s NPN výstupem. Schéma zapojení Položka technická specifikace Napájecí napětí VDC Teplota okolí ( IEC ) od -10 C do +60 C Zatížení výstupu max. 200 ma Izolační napětí ( IEC ) 500 V Krytí ( IEC 529 ) IP 67 Odolnost proti slunečnímu záření Luxů Úbytek napětí max. 2,5 V Doba náběhu po zapnutí 6 ms Elektromagnetická kompaktibilita EN EN

34 OFS Rozměry osa paprsku osa paprsku OFS 002 OFS 005 osa paprsku nastavení citlivosti nastavení citlivosti nastavení citlivosti nastavení citlivosti osa paprsku OFS 010 OFS 020 nastavení citlivosti osa paprsku OFS 030

35 OFS Vidlicové světelné závory - 2 TYP Rozpětí vidlice Výstup Spotřeba Frekvence OFS P3S - T3 50 mm PNP, spín./rozp. 60 ma 4 khz OFS P3S - T3 80 mm PNP, spín./rozp. 60 ma 4 khz OFS P3S - T3 120 mm PNP, spín./rozp. 60 ma 2,5 khz OFS 120/205 - P3S - T3 120 mm PNP, spín./rozp. 60 ma 2,5 khz OFS P3S - T3 220 mm PNP, spín./rozp. 60 ma 2,5 khz Vidlicové závory Vidlicové světelné závory TELCO snímají s velkou přesností a velmi vysokou frekvencí. Citlivost je možné nastavit zabudovaným potenciometrem. Předností je vysoká odolnost proti externímu osvětlení. K vidlicovým závorám je nutné dokoupit kabel s vhodným protikusem konektoru, např. AKZ 8 nebo AKW 8. Na přání je možné volit typ závory s NPN výstupem. Schéma zapojení Položka technická specifikace Napájecí napětí VDC Teplota okolí ( IEC ) od -10 C do +60 C Zatížení výstupu max. 200 ma Izolační napětí ( IEC ) 500 V Krytí ( IEC 529 ) IP 67 Odolnost proti slunečnímu záření Luxů Úbytek napětí max. 2,5 V Doba náběhu po zapnutí 6 ms Elektromagnetická kompaktibilita EN EN

36 OFS Rozměry nastavení citlivosti osa paprsku nastavení citlivosti osa paprsku OFS 050 OFS 080 nastavení citlivosti nastavení citlivosti osa paprsku osa paprsku OFS 120 OFS 120/205 nastavení citlivosti osa paprsku OFS 220

37 SGT / SGR Lišty vysílačů a přijímačů světelných zábran Lišta vysílačů a přijímačů Počet Rozteč Aktivní Celková Délka SGT / SGR paprsků paprsků(mm) délka (mm) délka (mm) kabelu(m) A1 - A A1 - A A1 - A A1 - A A1 - A A1 - A A1 - A Popis Lišty vysílačů a přijímačů tvoří spolu se zesilovačem SGC světelnou zábranu - síť světelných paprsků s roztečí 28mm. Nastavitelný dosah je 5m, výhodou je velmi snadné směrování ( grafy ), a tím i jednoduchá montáž. Paralelní odstup v centimetrech Natočení snímače ve stupních Dosah v metrech Dosah v metrech Položka technická specifikace Vysílací dioda Ga Al As ( 880 nm ) Teplota okolí - provoz ( IEC ) od -20 C do +55 C Teplota okolí - skladování ( IEC ) od -40 C do +80 C Úhel otevření 20 SGT / 15 SGR Krytí ( IEC 529 ) IP 55 Vibrace ( IEC ) 1,5mm špička / špička, Hz Úder ( ) 30 g Odolnost proti slunečnímu záření luxů pod úhlem 20 Elektromagnetická kompaktibilita EN EN 50082

38 SGT / SGR Rozměry lišt v mm

39 SGC 11 A Externí zesilovač pro lišty vysílačů SGT a lišty přijímačů SGR TYP Napájecí napětí Výstup Zatížení výstupu SGC 11 A VAC nebo 24 VDC (±15%) relé relé 3A SGC 11 A 3A0 230 VAC nebo 24 VDC (±15%) relé, NPN relé 3A, tranz. 100mA Při přeruš. paprsku rozpíná Při přeruš. Paprsku spíná Nastavení časového zpoždění Není použit Max. počet paprsků pro časování Význam LED diod TO (červená) - časování AL (červená) - havarijní stav SIG (žlutá) - signalizace funkce výstupu (zelená) - kontrola napájení RXERR (červená) - porucha lišty přijímačů TXERR (červená) - porucha lišty vysílačů Zvonek zapnut Zvonek vypnut Automatická citlivost ( pouze u aut. dveří výtahů ) Stálá citlivost - nastavená potenciometrem Diagnostika Provoz Dlouhý dosah - do 5m Krátký dosah - do 1,5m Tranzistorový výstup u SGC 11A 3A0 1) Při napájení SGC VAC, je napájení tranzistoru max. 15 VDC! 2) Při napájení SGC - 24 VDC, je napájení tranzistoru také 24 VDC Položka technická specifikace Příkon 15 VA Teplota okolí provoz ( IEC ) od 10 C do +55 C Reakce Výstupu počet paprsků ( SGT/R ) x ms Relativní vlhkost 85 % Krytí ( IEC 529 ) IP 20 Vibrace ( IEC ) 1,5 mm špička / špička, Hz Úder ( IEC ) 30 g Volný pád ( IEC ) 100 mm, beton Elektromagnetická kompatibilita EN EN tel/fax : , mobil :

40 SGC 11 A Rozměry v mm Technický popis Vyhodnocovací zařízení TELCO SGC je založeno na nejnovější mikroprocesorové technologii. Svými specielními vlastnostmi je určen především pro dveřní a výtahový průmysl. Spolu s lištami SGT/SGR generuje síť infračervených světelných závor. Při přerušení světelného paprsku je aktivováno relé, kterým mohou být řízeny automatické dveře. Podle verze použitých lišt může vyhodnocovací zařízení pracovat s počtem paprsků od 16 do 64. Vyhodnocovací zařízení obsahuje funkci time-out, která se volí přepínačem. Tato funkce pracuje následovně: Po přerušení jednoho nebo více paprsků na dobu delší než je nastavena ( volitelně od cca 15s do 10min.), bude vyhodnocovací zařízení toto přerušení ignorovat, a systém bude dále pracovat pouze se zbývajícími paprsky. Dojde-li u jednoho paprsku k výše uvedenému stavu, rozsvítí se LED dioda timeout, LED Alarm se rozsvítí je-li popsaným způsobem přerušeno více než 75% ze zvoleného počtu paprsků. Systém time-out může tedy pracovat až s 32 vadnými paprsky, o které lze celou sestavu redukovat v případě nouze. Detektory lišty vysílačů a lišty přijímačů jsou neustále monitorovány ve vyhodnocovacím zařízení; je-li indikována elektrická závada, relé okamžitě překlápí do bezpečné polohy. Porucha je indikována poruchovými LED ( RXERR u přijímače a TXERR u vysílače - pozn. překl. ) a LED Alarm. Ve vyhodnocovacím zařízení SGC systému je instalován bzučák, který je možno zapnout pro indikaci přerušení infračerveného světelného paprsku nebo havárie. Použití Ve spojením s lištami SGT a SGR jako světelná zábrana především pro osobní i nákladní výtahy, parkovací systémy, vjezdy a vchody všude tam, kde je nutná síť s danou roztečí 28mm a dosah do 5m. tel/fax : , mobil :

41 Příslušenství pro vysílače a přijímače - úchytky S Úchytka pro vysílače a přijímače o průměru 10mm. Plastové provedení. Úchytka pro vysílače a přijímače o průměru 10mm. Plastové provedení. Úchytka pro vysílače a přijímače o průměru 10mm. Plastové provedení. Úchytka pro vysílače a přijímače o průměru 10mm. Provedení nerez. ocel. Úchytka pro vysílače a přijímače se závitem M12x1. Plastové provedení. Úchytka pro vysílače a přijímače ose závitem M12x1. Provedení nerez. ocel. Úchytka pro vysílače a přijímače ose závitem M18x1. Plastové provedení. tel/fax: , mobil: senzory@infrasensor.cz

42 Příslušenství pro vysílače a přijímače - clony Clona s ochranným specielním minerálním sklem pro vysílače a přijímače v provedení M12x1. Chrání proti mech. poškození. Clona pro zúžení paprsku na průměr 1mm pro vysílače a přijímače v provedení M12x1. Použití na vysílači snižuje dosah cca 4x. Otvor je možno zvětšit. Clona pro zúžení paprsku na průměr 1mm pro vysílače a přijímače v provedení M18x1. Použití na vysílači snižuje dosah cca 4x. Otvor je možno zvětšit. Clona s ochranným specielním minerálním sklem pro vysílače a přijímače v provedení M18x1. Chrání proti mech. poškození. Plastová clona sloužící jako ochrana proti přímému slunečnímu záření pro přijímače v provedení M12x1. tel/fax: , mobil: senzory@infrasensor.cz
