1 STIEBEL ELTRON - JISTOTA KVALITY Tepelná čerpadla Energie zdarma Tepelná čerpadla systému vzduch/voda Tepelná čerpadla systému země/voda nebo voda/voda Ventilační systémy s rekuperací tepla

2 Energie budoucnosti pro Teplo pro váš domov Pohodu domova vytváří řada vlivů. Z těch objektivních, lidskou vůlí neovlivnitelných, je nejvýznamnější teplo. Je to možná překvapivé, ale vědecké pokusy ukázaly již v 60-tých letech, že člověk snáze přežije dlouhodobou izolaci, nedostatek světla i jiné nepříznivé okolnosti, avšak podmínka je jediná - musí mít teplo. Budete-li se tedy zamýšlet nad tím, jak zajistit ve svém nově plánovaném nebo rekonstruovaném domě teplo, budete se zabývat tím nejdůležitějším. Hned první úvahou o topení ve vašem domě je jaký zdroj tepla využijete. Moderní stavební a izolační materiály, okna, dveře a konstrukční prvky dávají dnes vzniknout rodinným domům s tepelnou ztrátou méně než poloviční oproti stejně velkým domům před 20 nebo 30 lety. A to vám umožní volit mezi několika principy tepelného zdroje a uvažovat nejen o ceně jeho pořízení, ale i provozních nákladech a úsporách v perspektivě 10 a více let, tj. například o období, až splatíte hypotéku a jediným pravidelným nákladem budou náklady na energii. Tepelným zdrojem, který dodává do domu několikanásobně více energie, než odebere z elektrické sítě (a kterou zaplatíte) je tepelné čerpadlo. Ostatní energii, nutnou pro vytápění a ohřev vody, si bere zdarma z okolního prostředí - ze země nebo ze vzduchu. Dalším významným hlediskem je tedy i šetrnost k životnímu prostředí, která je dnes oceněna státní podporou pro instalaci tepelného čerpadla, která může dosáhnout až 30% z vložené investice. Podle zdroje vstupní energie pro tepelné čerpadlo jsou nejpoužívanější systémy země/voda (řada čerpadel Stiebel Eltron WPF). V tomto případě je získávána nízkopotenciální energie ze země bu pomocí nemrznoucí směsi proudící v plastových trubkách uložených v zemi v hlubinných vrtech o hloubce cca m nebo v plošném provedení v hloubce cca. 1,2-1,5 m. V našich klimatických podmínkách je srovnatelné i použití tzv. systému vzduch/voda (řada čerpadel Stiebel Eltron WPL) odebírajícím nízkopotenciální energii z venkovního vzduchu. Foto: HANSE HAUS, další informace Větrání se ziskem tepla Nové konstrukce rodinných vzduchu netěsnostmi domu domů se špičkovými - dveří, oken, střešních tepelnými izolačními konstrukcí apod. vlastnostmi mají mnoho Negativním důsledkem je, předností, ale přinášejí že dům nedýchá sebou i jedno úskalí: a vzdušná vlhkost z pobytu těsnost. Nové domy netrpí osob, mytí, sprchování, ztrátami tepla, které vaření a praní zůstává způsobuje protahování v domě. Čtyřčlenná rodina 2

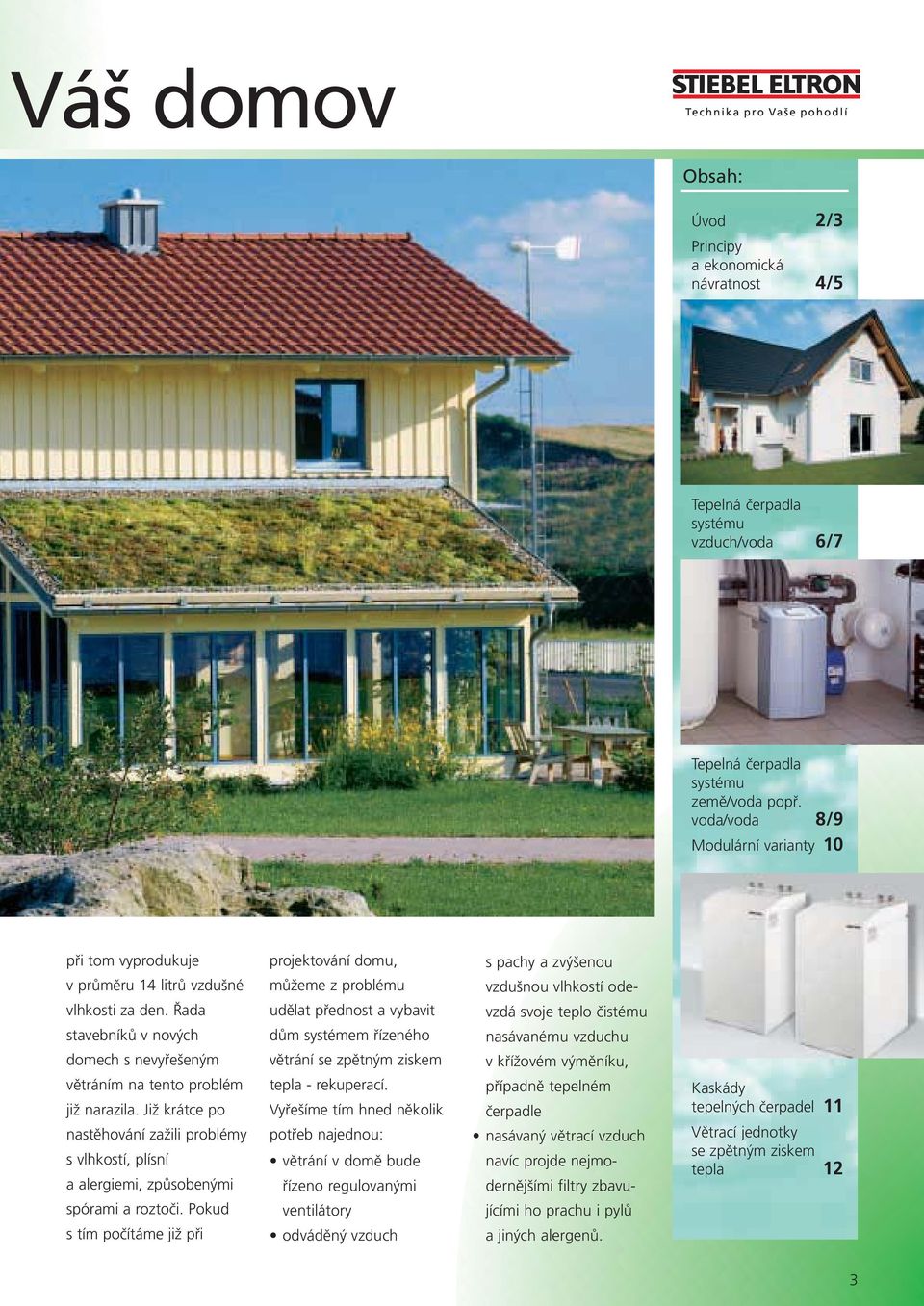

3 Váš domov Obsah: Úvod 2/3 Principy a ekonomická návratnost 4/5 Tepelná čerpadla systému vzduch/voda 6/7 Tepelná čerpadla systému země/voda popř. voda/voda 8/9 Modulární varianty 10 při tom vyprodukuje v průměru 14 litrů vzdušné vlhkosti za den. Řada stavebníků v nových domech s nevyřešeným větráním na tento problém již narazila. Již krátce po nastěhování zažili problémy s vlhkostí, plísní a alergiemi, způsobenými spórami a roztoči. Pokud s tím počítáme již při projektování domu, můžeme z problému udělat přednost a vybavit dům systémem řízeného větrání se zpětným ziskem tepla - rekuperací. Vyřešíme tím hned několik potřeb najednou: větrání v domě bude řízeno regulovanými ventilátory odváděný vzduch s pachy a zvýšenou vzdušnou vlhkostí odevzdá svoje teplo čistému nasávanému vzduchu v křížovém výměníku, případně tepelném čerpadle nasávaný větrací vzduch navíc projde nejmodernějšími filtry zbavujícími ho prachu i pylů a jiných alergenů. Kaskády tepelných čerpadel 11 Větrací jednotky se zpětným ziskem tepla 12 3

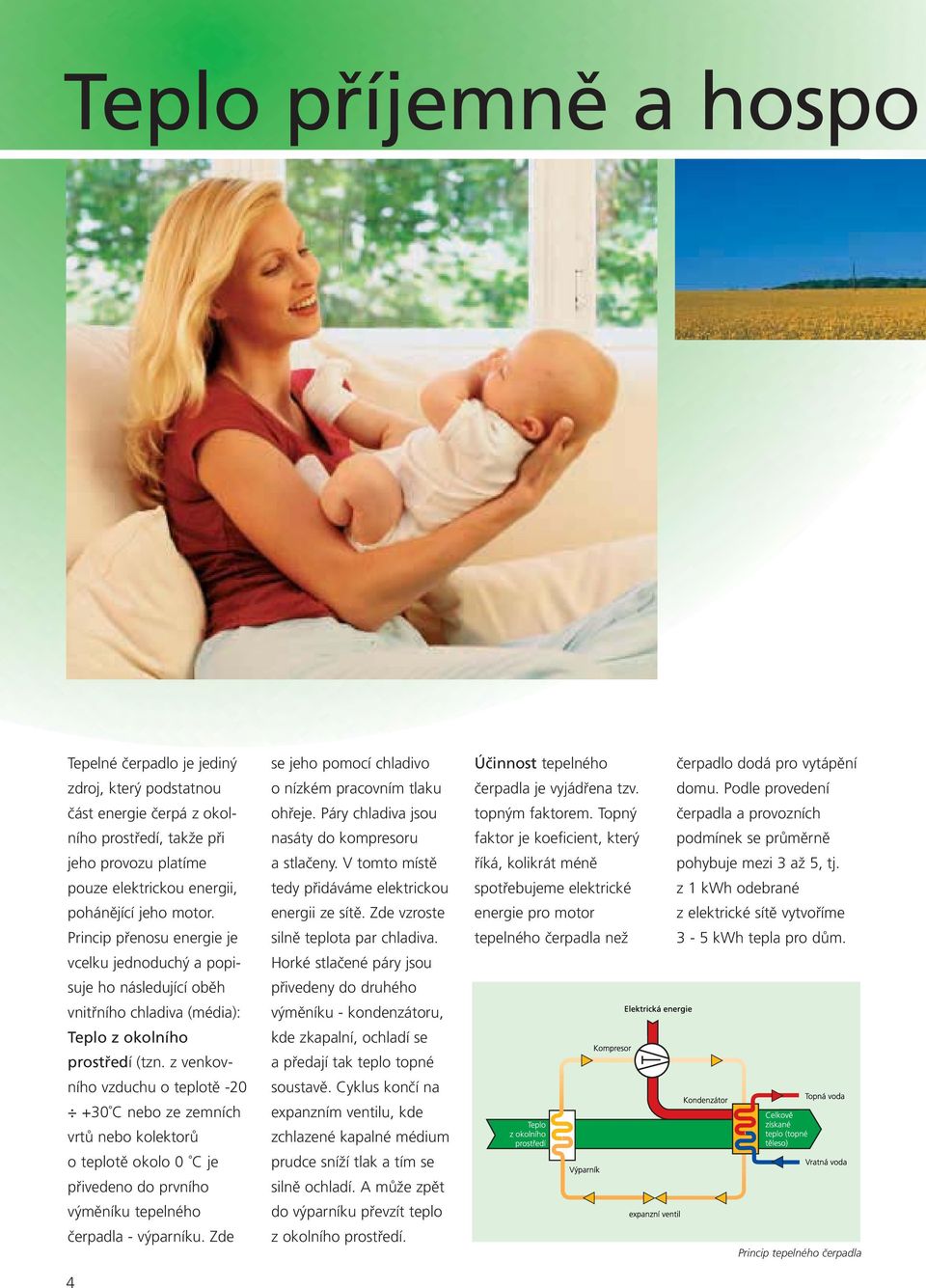

4 Teplo příjemně a hospo Tepelné čerpadlo je jediný zdroj, který podstatnou část energie čerpá z okolního prostředí, takže při jeho provozu platíme pouze elektrickou energii, pohánějící jeho motor. Princip přenosu energie je vcelku jednoduchý a popi- se jeho pomocí chladivo o nízkém pracovním tlaku ohřeje. Páry chladiva jsou nasáty do kompresoru a stlačeny. V tomto místě tedy přidáváme elektrickou energii ze sítě. Zde vzroste silně teplota par chladiva. Horké stlačené páry jsou Účinnost tepelného čerpadla je vyjádřena tzv. topným faktorem. Topný faktor je koeficient, který říká, kolikrát méně spotřebujeme elektrické energie pro motor tepelného čerpadla než čerpadlo dodá pro vytápění domu. Podle provedení čerpadla a provozních podmínek se průměrně pohybuje mezi 3 až 5, tj. z 1 kwh odebrané z elektrické sítě vytvoříme 3-5 kwh tepla pro dům. suje ho následující oběh přivedeny do druhého vnitřního chladiva (média): výměníku - kondenzátoru, Teplo z okolního kde zkapalní, ochladí se prostředí (tzn. z venkov- a předají tak teplo topné ního vzduchu o teplotě -20 soustavě. Cyklus končí na +30 C nebo ze zemních expanzním ventilu, kde vrtů nebo kolektorů zchlazené kapalné médium o teplotě okolo 0 C je prudce sníží tlak a tím se přivedeno do prvního silně ochladí. A může zpět výměníku tepelného do výparníku převzít teplo čerpadla - výparníku. Zde z okolního prostředí. Princip tepelného čerpadla 4

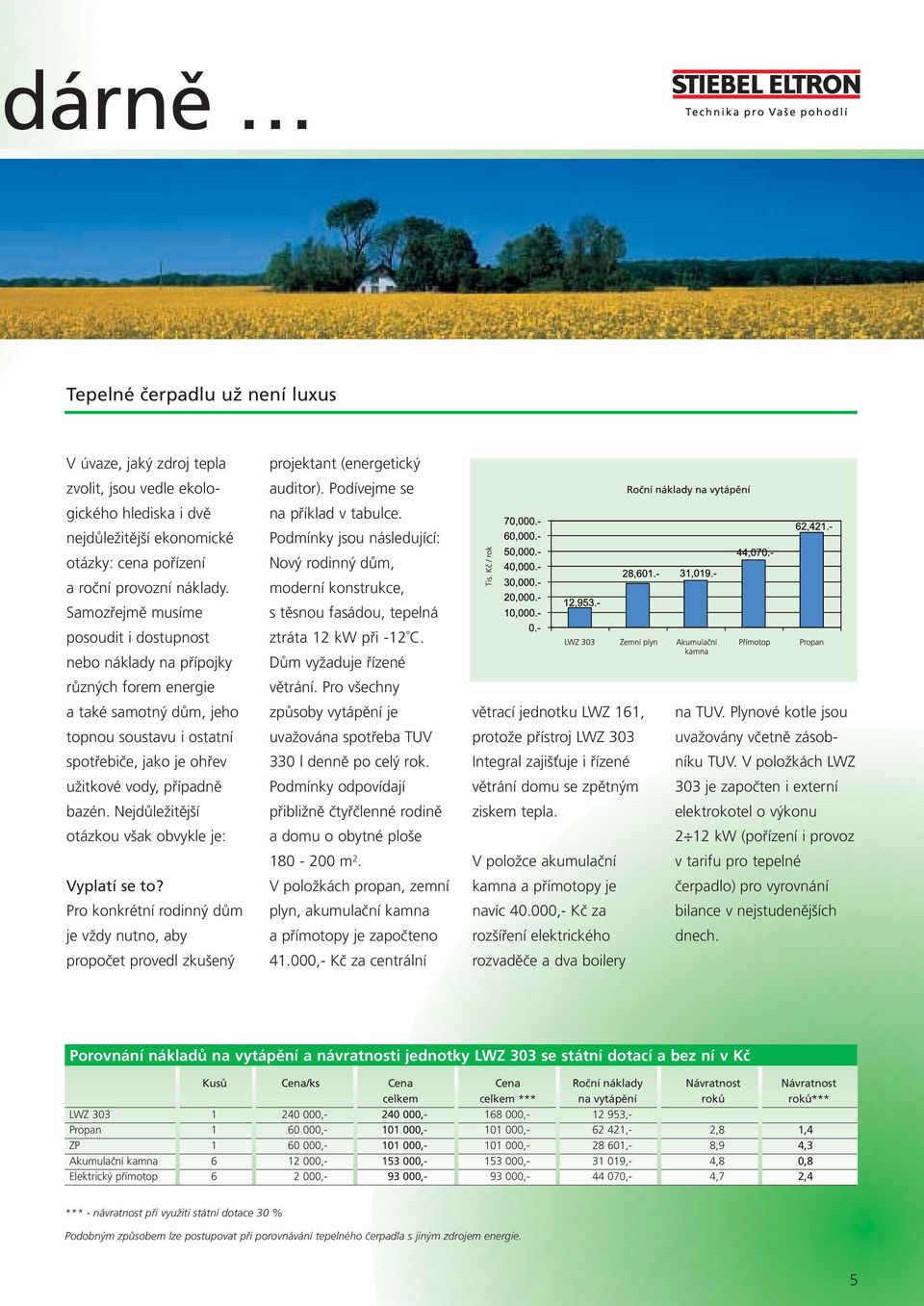

5 dárně Tepelné čerpadlu už není luxus V úvaze, jaký zdroj tepla zvolit, jsou vedle ekologického hlediska i dvě nejdůležitější ekonomické otázky: cena pořízení a roční provozní náklady. Samozřejmě musíme posoudit i dostupnost nebo náklady na přípojky projektant (energetický auditor). Podívejme se na příklad v tabulce. Podmínky jsou následující: Nový rodinný dům, moderní konstrukce, s těsnou fasádou, tepelná ztráta 12 kw při -12 C. Dům vyžaduje řízené různých forem energie a také samotný dům, jeho topnou soustavu i ostatní spotřebiče, jako je ohřev užitkové vody, případně bazén. Nejdůležitější otázkou však obvykle je: Vyplatí se to? Pro konkrétní rodinný dům je vždy nutno, aby propočet provedl zkušený větrání. Pro všechny způsoby vytápění je uvažována spotřeba TUV 330 l denně po celý rok. Podmínky odpovídají přibližně čtyřčlenné rodině a domu o obytné ploše m 2. V položkách propan, zemní plyn, akumulační kamna a přímotopy je započteno ,- Kč za centrální větrací jednotku LWZ 161, protože přístroj LWZ 303 Integral zajiš uje i řízené větrání domu se zpětným ziskem tepla. V položce akumulační kamna a přímotopy je navíc ,- Kč za rozšíření elektrického rozvaděče a dva boilery na TUV. Plynové kotle jsou uvažovány včetně zásobníku TUV. V položkách LWZ 303 je započten i externí elektrokotel o výkonu 2 12 kw (pořízení i provoz v tarifu pro tepelné čerpadlo) pro vyrovnání bilance v nejstudenějších dnech. Porovnání nákladů na vytápění a návratnosti jednotky LWZ 303 se státní dotací a bez ní v Kč Kusů Cena/ks Cena Cena Roční náklady Návratnost Návratnost celkem celkem *** na vytápění roků roků*** LWZ , , , ,- Propan , , , ,- 2,8 1,4 ZP , , , ,- 8,9 4,3 Akumulační kamna , , , ,- 4,8 0,8 Elektrický přímotop , , , ,- 4,7 2,4 *** - návratnost při využití státní dotace 30 % Podobným způsobem lze postupovat při porovnávání tepelného čerpadla s jiným zdrojem energie. 5

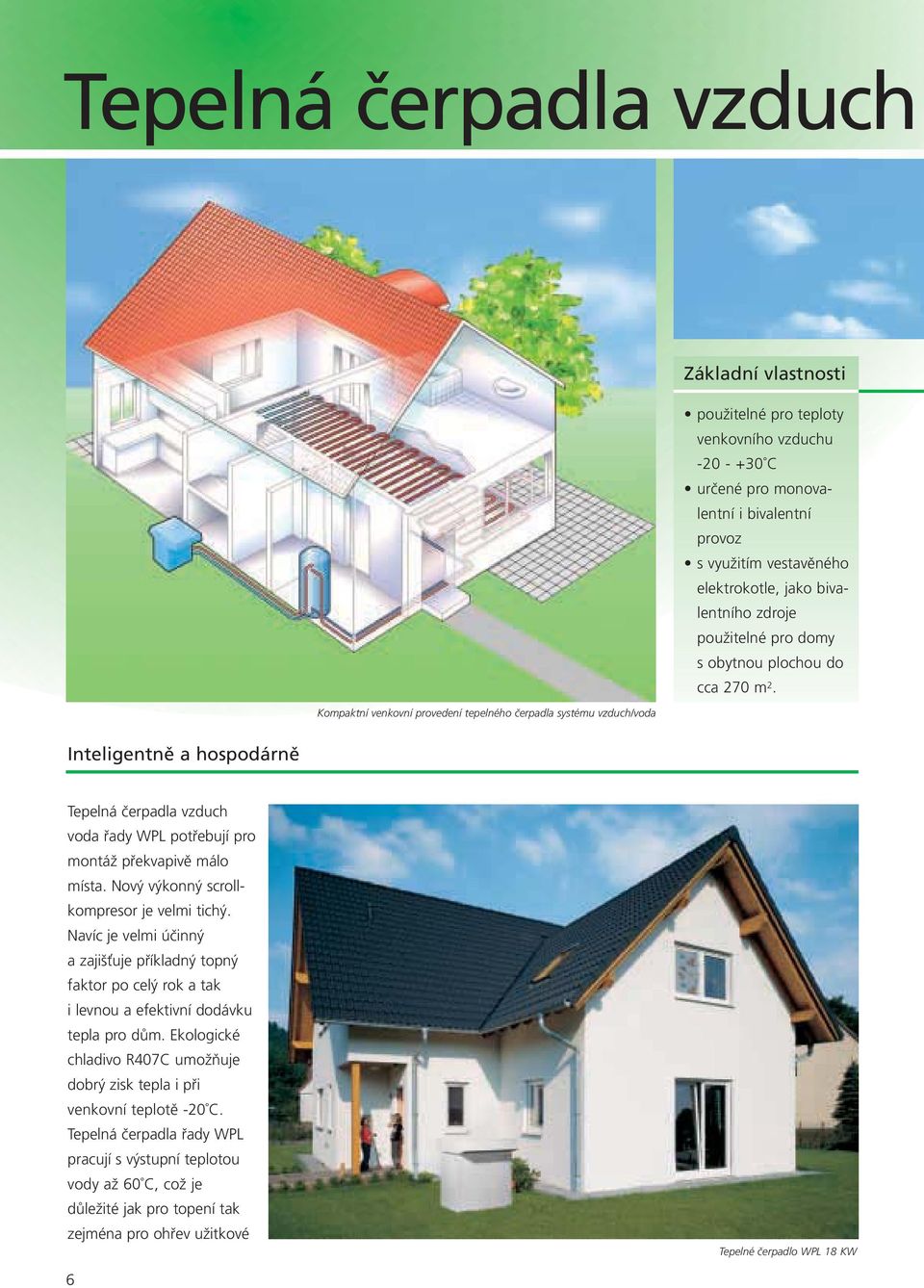

6 Tepelná čerpadla vzduch Kompaktní venkovní provedení tepelného čerpadla systému vzduch/voda Základní vlastnosti použitelné pro teploty venkovního vzduchu C určené pro monovalentní i bivalentní provoz s využitím vestavěného elektrokotle, jako bivalentního zdroje použitelné pro domy s obytnou plochou do cca 270 m 2. Inteligentně a hospodárně Tepelná čerpadla vzduch voda řady WPL potřebují pro montáž překvapivě málo místa. Nový výkonný scrollkompresor je velmi tichý. Navíc je velmi účinný a zajiš uje příkladný topný faktor po celý rok a tak i levnou a efektivní dodávku tepla pro dům. Ekologické chladivo R407C umožňuje dobrý zisk tepla i při venkovní teplotě -20 C. Tepelná čerpadla řady WPL pracují s výstupní teplotou vody až 60 C, což je důležité jak pro topení tak zejména pro ohřev užitkové Tepelné čerpadlo WPL 18 KW 6

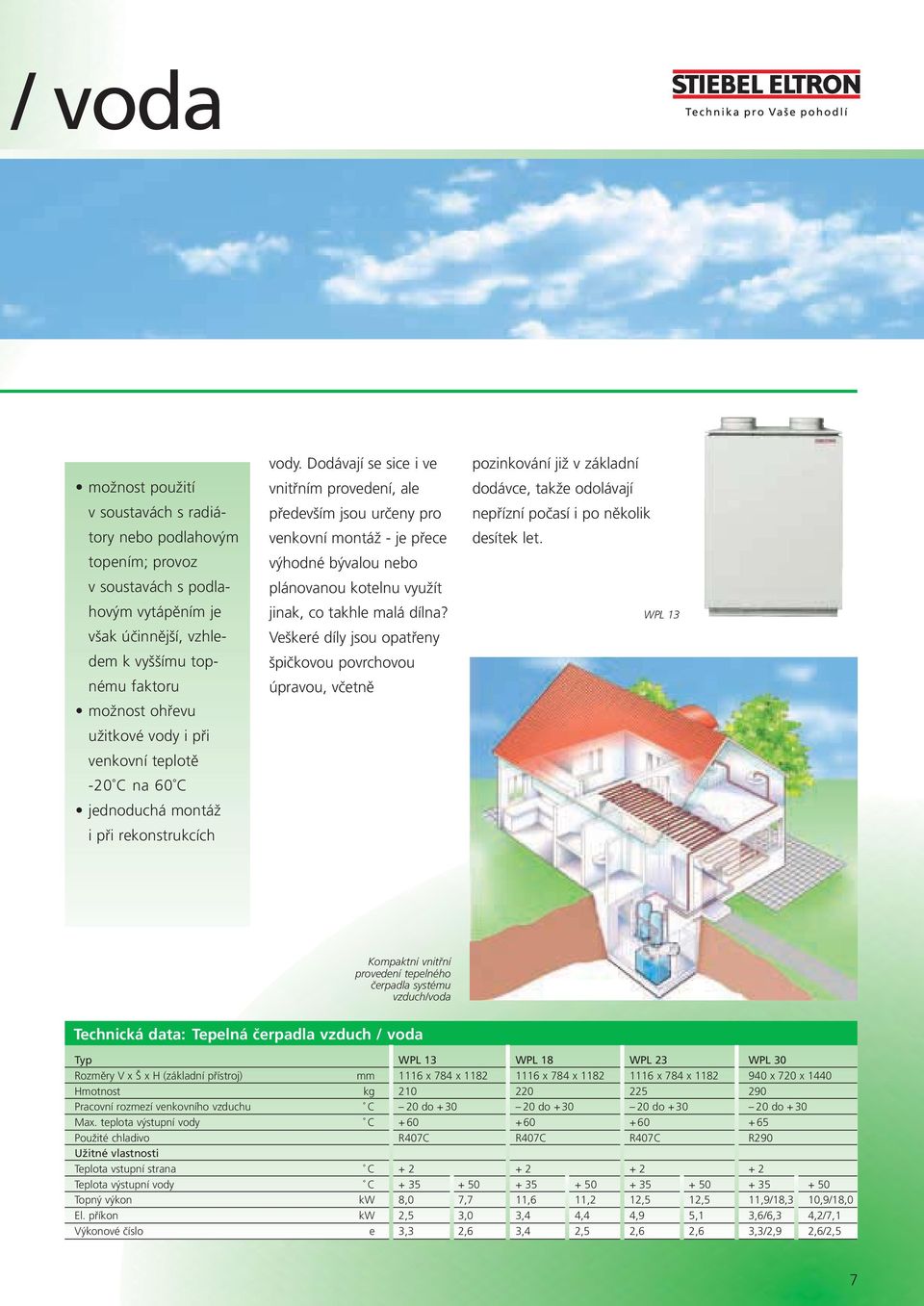

7 / voda možnost použití v soustavách s radiátory nebo podlahovým topením; provoz v soustavách s podlahovým vytápěním je však účinnější, vzhledem k vyššímu topnému faktoru možnost ohřevu užitkové vody i při venkovní teplotě -20 C na 60 C jednoduchá montáž i při rekonstrukcích vody. Dodávají se sice i ve vnitřním provedení, ale především jsou určeny pro venkovní montáž - je přece výhodné bývalou nebo plánovanou kotelnu využít jinak, co takhle malá dílna? Veškeré díly jsou opatřeny špičkovou povrchovou úpravou, včetně pozinkování již v základní dodávce, takže odolávají nepřízní počasí i po několik desítek let. WPL 13 Kompaktní vnitřní provedení tepelného čerpadla systému vzduch/voda Technická data: Tepelná čerpadla vzduch / voda Typ Rozměry V x Š x H (základní přístroj) Hmotnost Pracovní rozmezí venkovního vzduchu Max. teplota výstupní vody Použité chladivo Užitné vlastnosti Teplota vstupní strana Teplota výstupní vody Topný výkon El. příkon Výkonové číslo mm kg kw kw e WPL x 784 x do R407C ,0 7,7 2,5 3,0 3,3 2,6 WPL x 784 x do R407C ,6 11,2 3,4 4,4 3,4 2,5 WPL x 784 x do R407C ,5 12,5 4,9 5,1 2,6 2,6 WPL x 720 x do R ,9/18,3 10,9/18,0 3,6/6,3 4,2/7,1 3,3/2,9 2,6/2,5 7

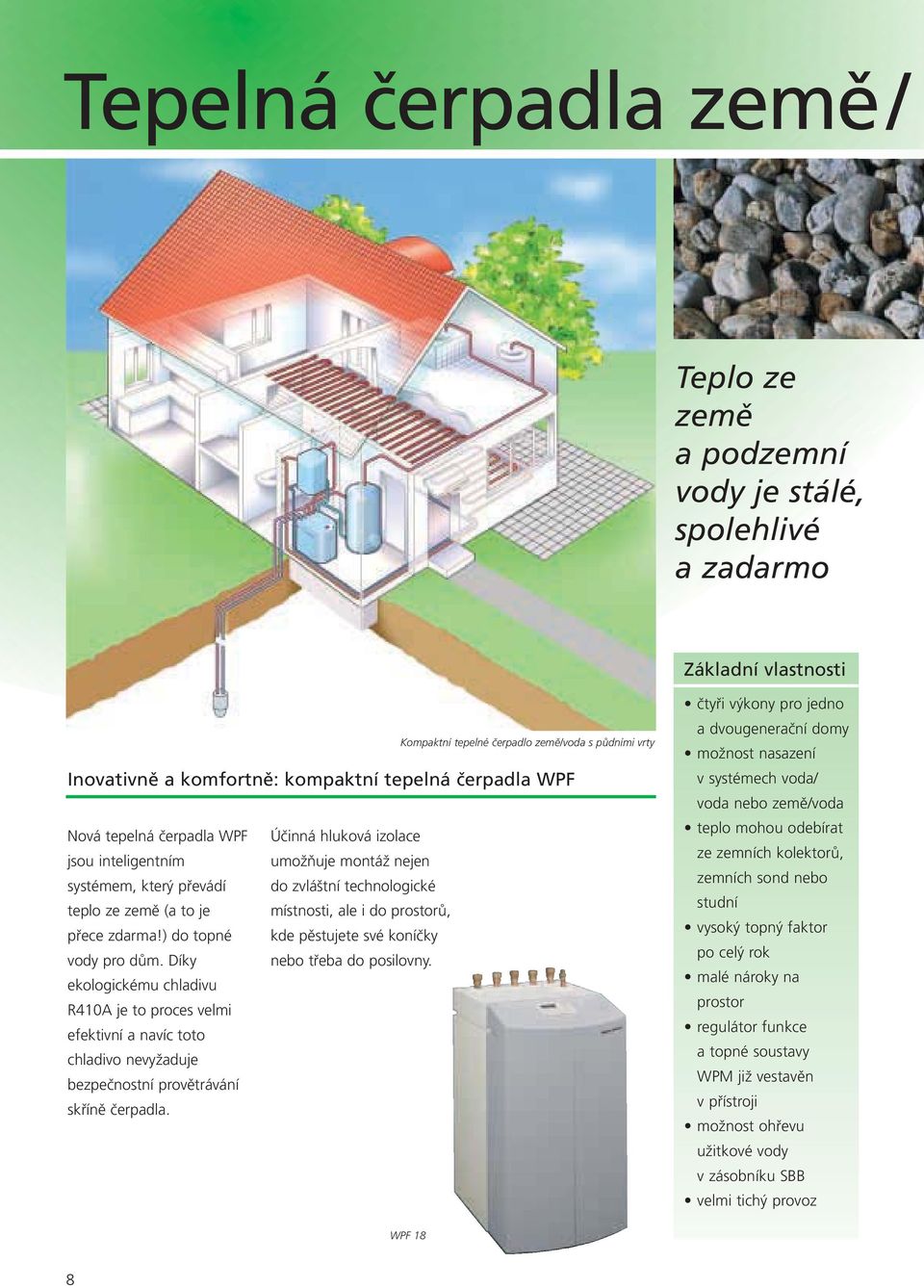

8 Tepelná čerpadla země/ Teplo ze země a podzemní vody je stálé, spolehlivé a zadarmo Základní vlastnosti Kompaktní tepelné čerpadlo země/voda s půdními vrty Inovativně a komfortně: kompaktní tepelná čerpadla WPF Nová tepelná čerpadla WPF Účinná hluková izolace jsou inteligentním umožňuje montáž nejen systémem, který převádí do zvláštní technologické teplo ze země (a to je místnosti, ale i do prostorů, přece zdarma!) do topné kde pěstujete své koníčky vody pro dům. Díky nebo třeba do posilovny. ekologickému chladivu je to proces velmi efektivní a navíc toto chladivo nevyžaduje bezpečnostní provětrávání skříně čerpadla. čtyři výkony pro jedno a dvougenerační domy možnost nasazení v systémech voda/ voda nebo země/voda teplo mohou odebírat ze zemních kolektorů, zemních sond nebo studní vysoký topný faktor po celý rok malé nároky na prostor regulátor funkce a topné soustavy WPM již vestavěn v přístroji možnost ohřevu užitkové vody v zásobníku SBB velmi tichý provoz WPF 18 8

9 voda, popř. voda / voda Teplo získáme ze země Teplo ze země můžeme získat v principu třemi způsoby: čerpáním spodní vody ze zdrojové studny a přivedením do výparníku tepelného čerpadla: ochlazenou vodu pak vracíme do druhé - vsakovací - studny. ze zemních sond: vyvrtáme do země vrty o průměru zhruba 130 mm, zasuneme do nich speciální tlakové plastové hadice a naplníme teplonosným médiem - nemrznoucí ekologickou směsí. Médium pak přenáší teplo ze země do výparníku tepelného čerpadla. Potřebná délka bývá cca 180 m na 10 kw chladícího výkonu tepelného čerpadla (tj. rozdílu mezi příkonem motoru a celkovým topným výkonem) ze zemních kolektorů: stejné hadice uložíme vodorovně do hloubky asi 1,5 m a 0,5 1 m a stejně daleko od sebe. Potřebná plocha bývá cca 350 m 2 na 10 kw chladícího výkonu tepelného čerpadla. V každém případě musí studny, sondy nebo zemní Kompaktní tepelné čerpadlo voda/voda se sací a vsakovací studní kolektory navrhnout Teplo ze země má ale jednu odborník, už třeba proto, přednost: jeho množství, o povolení vrtat studny které nám může země dát, nebo sondy je nutno se v průběhu roku nemění požádat příslušné a dosáhneme tak vyššího instituce. topného faktoru. Technická data: Tepelná čerpadla země/voda, voda/voda Typ Rozměry V x Š x H (základní přístroj) Hmotnost Pracovní rozmezí venkovního vzduchu Max. teplota výstupní vody Použité chladivo Užitné vlastnosti Teplota vstupní strana Teplota výstupní vody Topný výkon El. příkon Výkonové číslo mm kg kw kw e WPF až 20 C (7 až 20 C) ±0 (+10) +35 5,8 (7,2) 1,3 (1,3) 4,3 (5,4) WPF až 20 C (7 až 20 C) ±0 (+10) +35 7,8 (10,0) 1,8 (1,8) 4,4 (5,6) WPF až 20 C (7 až 20 C) ±0 (+10) +35 9,9 (12,5 ) 2,2 (2,3) 4,5 (5,5) WPF až 20 C (7 až 20 C) ±0 (+10) ,4 (17,1) 3,1 (3,0) 4,4 (5,6) *údaje v závorce jsou pro systém voda/voda 9

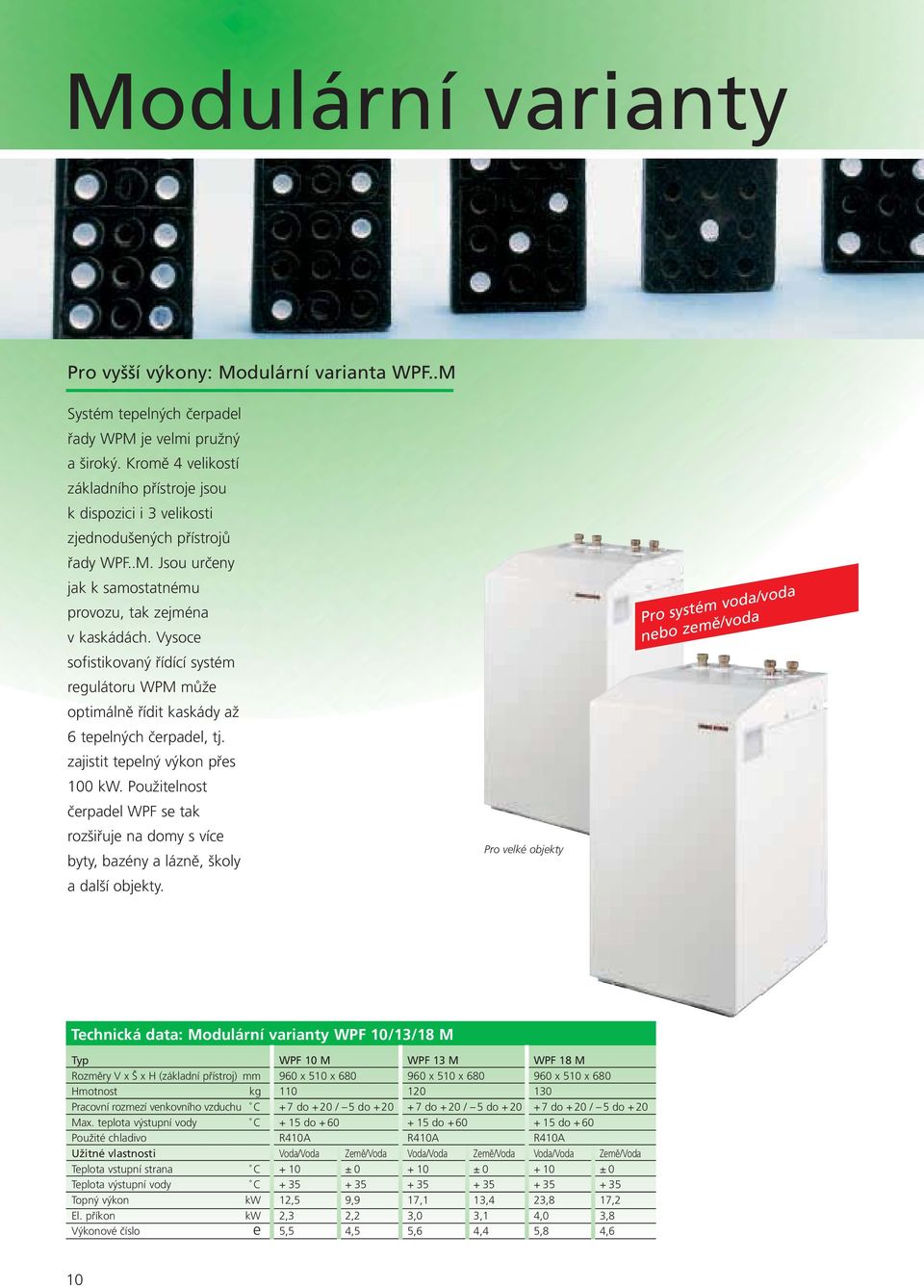

10 Modulární varianty Pro vyšší výkony: Modulární varianta WPF..M Systém tepelných čerpadel řady WPM je velmi pružný a široký. Kromě 4 velikostí základního přístroje jsou k dispozici i 3 velikosti zjednodušených přístrojů řady WPF..M. Jsou určeny jak k samostatnému provozu, tak zejména v kaskádách. Vysoce sofistikovaný řídící systém regulátoru WPM může optimálně řídit kaskády až 6 tepelných čerpadel, tj. zajistit tepelný výkon přes 100 kw. Použitelnost čerpadel WPF se tak rozšiřuje na domy s více byty, bazény a lázně, školy a další objekty. Pro velké objekty Pro systém voda/voda nebo země/voda Technická data: Modulární varianty WPF 10/13/18 M Typ Rozměry V x Š x H (základní přístroj) mm Hmotnost kg Pracovní rozmezí venkovního vzduchu Max. teplota výstupní vody Použité chladivo Užitné vlastnosti Teplota vstupní strana Teplota výstupní vody Topný výkon kw El. příkon kw Výkonové číslo e WPF 10 M do + 20 / 5 do + 20 Voda/Voda Země/Voda +10 ± ,5 9,9 2,3 2,2 5,5 4,5 WPF 13 M do + 20 / 5 do + 20 Voda/Voda Země/Voda +10 ± ,1 13,4 3,0 3,1 5,6 4,4 WPF 18 M do + 20 / 5 do + 20 Voda/Voda Země/Voda +10 ± ,8 17,2 4,0 3,8 5,8 4,6 10

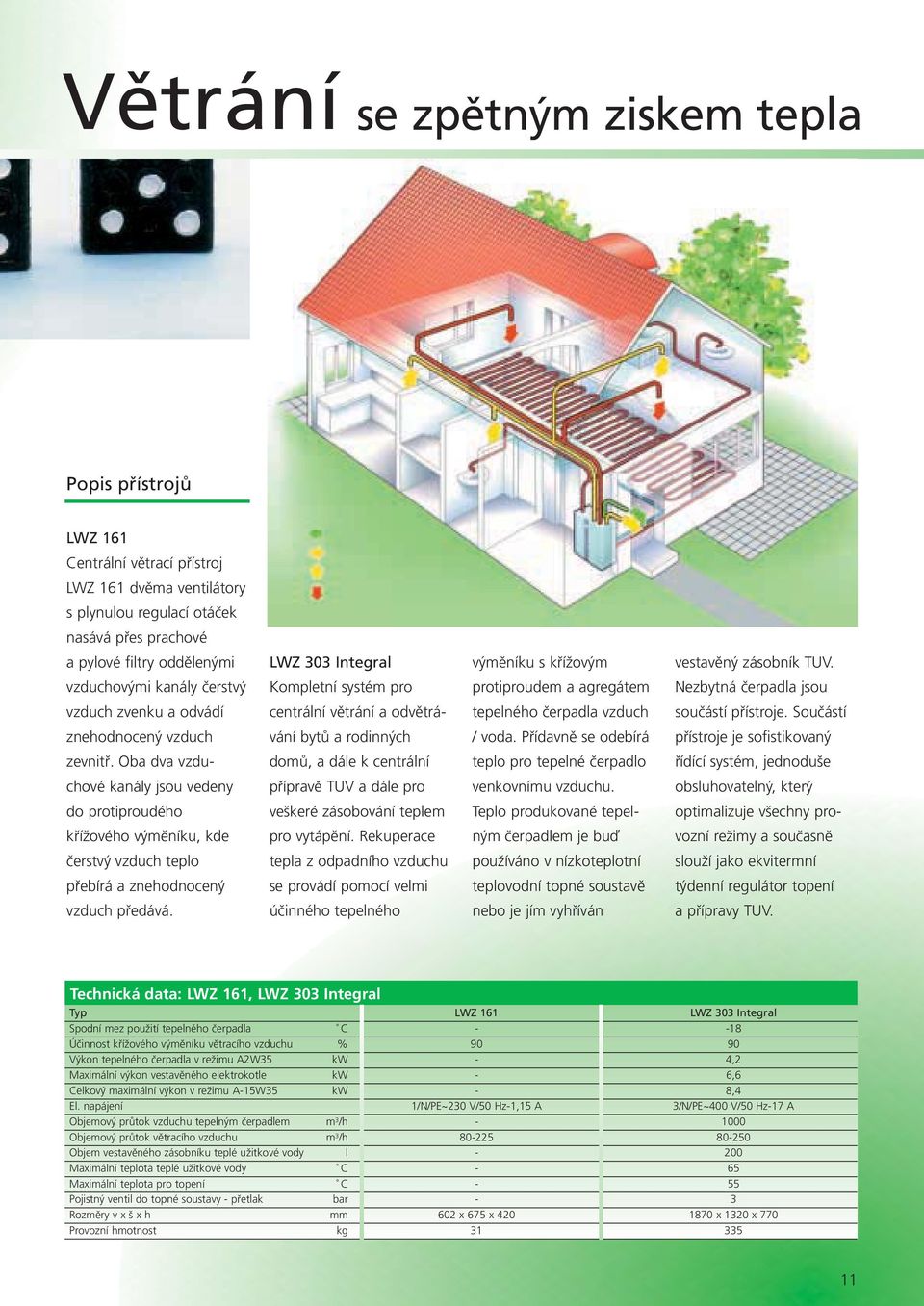

11 Větrání se zpětným ziskem tepla Popis přístrojů LWZ 161 Centrální větrací přístroj LWZ 161 dvěma ventilátory s plynulou regulací otáček nasává přes prachové a pylové filtry oddělenými LWZ 303 Integral výměníku s křížovým vestavěný zásobník TUV. vzduchovými kanály čerstvý Kompletní systém pro protiproudem a agregátem Nezbytná čerpadla jsou vzduch zvenku a odvádí centrální větrání a odvětrá- tepelného čerpadla vzduch součástí přístroje. Součástí znehodnocený vzduch vání bytů a rodinných / voda. Přídavně se odebírá přístroje je sofistikovaný zevnitř. Oba dva vzdu- domů, a dále k centrální teplo pro tepelné čerpadlo řídící systém, jednoduše chové kanály jsou vedeny přípravě TUV a dále pro venkovnímu vzduchu. obsluhovatelný, který do protiproudého veškeré zásobování teplem Teplo produkované tepel- optimalizuje všechny pro- křížového výměníku, kde pro vytápění. Rekuperace ným čerpadlem je bu vozní režimy a současně čerstvý vzduch teplo tepla z odpadního vzduchu používáno v nízkoteplotní slouží jako ekvitermní přebírá a znehodnocený se provádí pomocí velmi teplovodní topné soustavě týdenní regulátor topení vzduch předává. účinného tepelného nebo je jím vyhříván a přípravy TUV. Technická data: LWZ 161, LWZ 303 Integral Typ LWZ 161 LWZ 303 Integral Spodní mez použití tepelného čerpadla Účinnost křížového výměníku větracího vzduchu % Výkon tepelného čerpadla v režimu A2W35 kw - 4,2 Maximální výkon vestavěného elektrokotle kw - 6,6 Celkový maximální výkon v režimu A-15W35 kw - 8,4 El. napájení 1/N/PE~230 V/50 Hz-1,15 A 3/N/PE~400 V/50 Hz-17 A Objemový průtok vzduchu tepelným čerpadlem m 3 /h Objemový průtok větracího vzduchu m 3 /h Objem vestavěného zásobníku teplé užitkové vody l Maximální teplota teplé užitkové vody - 65 Maximální teplota pro topení - 55 Pojistný ventil do topné soustavy - přetlak bar - 3 Rozměry v x š x h mm 602 x 675 x x 1320 x 770 Provozní hmotnost kg

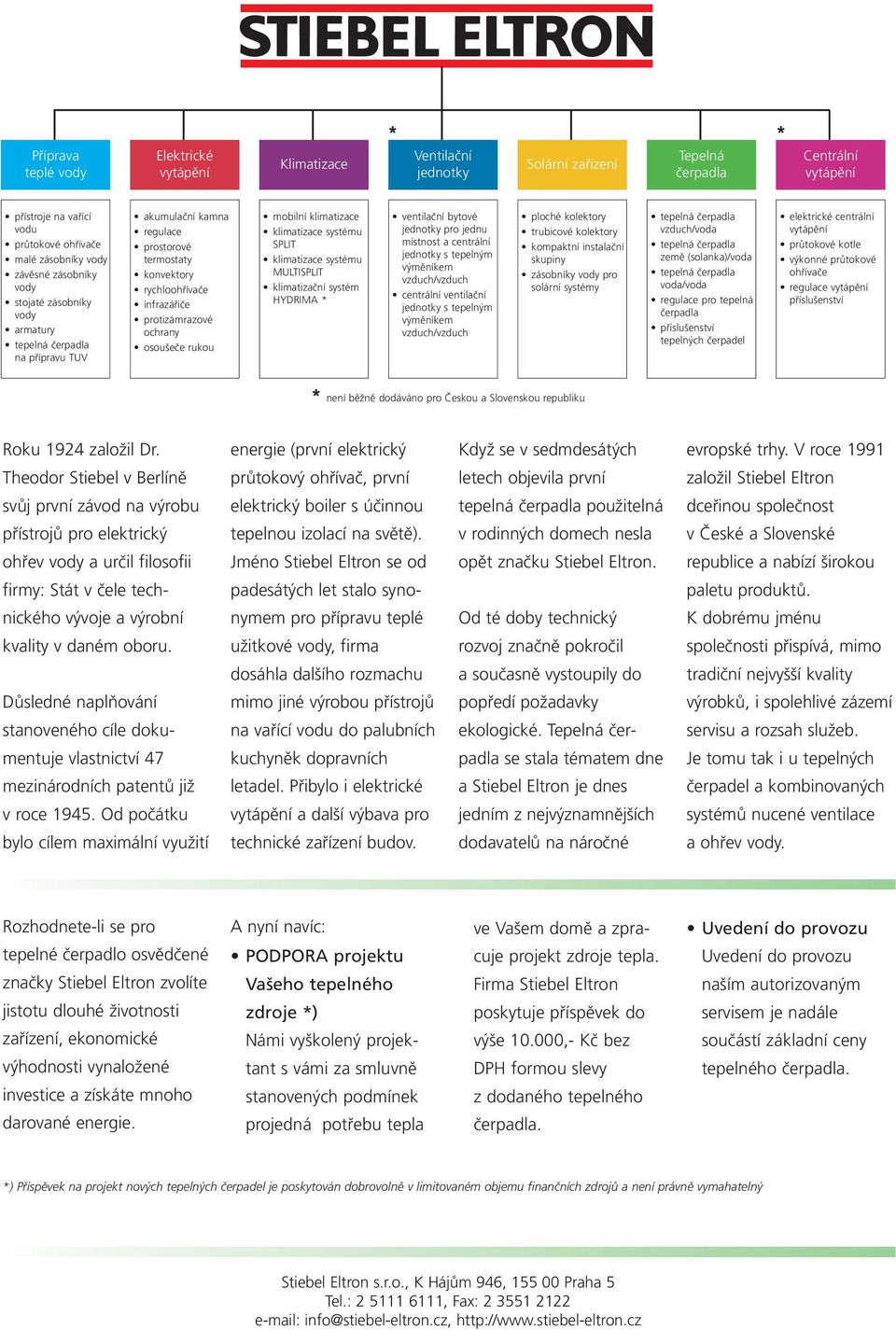

12 * * Příprava teplé vody Elektrické vytápění Klimatizace Ventilační jednotky Solární zařízení Tepelná čerpadla Centrální vytápění přístroje na vařící vodu průtokové ohřívače malé zásobníky vody závěsné zásobníky vody stojaté zásobníky vody armatury tepelná čerpadla na přípravu TUV akumulační kamna regulace prostorové termostaty konvektory rychloohřívače infrazářiče protizámrazové ochrany osoušeče rukou mobilní klimatizace klimatizace systému SPLIT klimatizace systému MULTISPLIT klimatizační systém HYDRIMA * ventilační bytové jednotky pro jednu místnost a centrální jednotky s tepelným výměníkem vzduch/vzduch centrální ventilační jednotky s tepelným výměníkem vzduch/vzduch ploché kolektory trubicové kolektory kompaktní instalační skupiny zásobníky vody pro solární systémy tepelná čerpadla vzduch/voda tepelná čerpadla země (solanka)/voda tepelná čerpadla voda/voda regulace pro tepelná čerpadla příslušenství tepelných čerpadel elektrické centrální vytápění průtokové kotle výkonné průtokové ohřívače regulace vytápění příslušenství * není běžně dodáváno pro Českou a Slovenskou republiku Roku 1924 založil Dr. energie (první elektrický Když se v sedmdesátých evropské trhy. V roce 1991 Theodor Stiebel v Berlíně průtokový ohřívač, první letech objevila první založil Stiebel Eltron svůj první závod na výrobu elektrický boiler s účinnou tepelná čerpadla použitelná dceřinou společnost přístrojů pro elektrický tepelnou izolací na světě). v rodinných domech nesla v České a Slovenské ohřev vody a určil filosofii Jméno Stiebel Eltron se od opět značku Stiebel Eltron. republice a nabízí širokou firmy: Stát v čele tech- padesátých let stalo syno- paletu produktů. nického vývoje a výrobní nymem pro přípravu teplé Od té doby technický K dobrému jménu kvality v daném oboru. užitkové vody, firma rozvoj značně pokročil společnosti přispívá, mimo dosáhla dalšího rozmachu a současně vystoupily do tradiční nejvyšší kvality Důsledné naplňování mimo jiné výrobou přístrojů popředí požadavky výrobků, i spolehlivé zázemí stanoveného cíle doku- na vařící vodu do palubních ekologické. Tepelná čer- servisu a rozsah služeb. mentuje vlastnictví 47 kuchyněk dopravních padla se stala tématem dne Je tomu tak i u tepelných mezinárodních patentů již letadel. Přibylo i elektrické a Stiebel Eltron je dnes čerpadel a kombinovaných v roce Od počátku vytápění a další výbava pro jedním z nejvýznamnějších systémů nucené ventilace bylo cílem maximální využití technické zařízení budov. dodavatelů na náročné a ohřev vody. Rozhodnete-li se pro A nyní navíc: ve Vašem domě a zpra- Uvedení do provozu tepelné čerpadlo osvědčené PODPORA projektu cuje projekt zdroje tepla. Uvedení do provozu značky Stiebel Eltron zvolíte Vašeho tepelného Firma Stiebel Eltron naším autorizovaným jistotu dlouhé životnosti zdroje *) poskytuje příspěvek do servisem je nadále zařízení, ekonomické Námi vyškolený projek- výše ,- Kč bez součástí základní ceny výhodnosti vynaložené tant s vámi za smluvně DPH formou slevy tepelného čerpadla. investice a získáte mnoho stanovených podmínek z dodaného tepelného darované energie. projedná potřebu tepla čerpadla. *) Příspěvek na projekt nových tepelných čerpadel je poskytován dobrovolně v limitovaném objemu finančních zdrojů a není právně vymahatelný Stiebel Eltron s.r.o., K Hájům 946, Praha 5 Tel.: , Fax: info@stiebel-eltron.cz,
