1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Obnovitelné zdroje energie, VY_32_INOVACE_POB311 Ing. Petr Pobořil Ročník: 4. Předmět: Téma: Anotace: Vytápění Příklady úspory energie a návratnosti investice do tepelného čerpadla Prezentace se věnuje příkladům instalací tepelných čerpadel v rodinných domech s různými tepelnými ztrátami pro předmět Vytápění, který je součástí studijního oboru M/01 Technická zařízení budov

2 Příklady úspory energie a návratnosti investice do tepelného čerpadla strana 2

3 Příklady úspory energie a návratnosti investice do tepelného čerpadla pro rodinné domy strana 3

4 Rodinný dům s tepelnou ztrátou 6 kw cca 140 m² vytápěné plochy Technické řešení Dům je vytápěn tepelným čerpadlem IVT Greenline LC C6 o výkonu 5,9 kw. Tepelné čerpadlo je doplněno vestavěným elektrokotlem o výkonu 3 kw, který pomáhá tepelnému čerpadlu s vytápěním v období s extrémně nízkými venkovními teplotami a zároveň funguje jako záloha pro případ výpadku tepelného čerpadla. Tepelné čerpadlo je řízeno ekvitermní regulací a vytápí objekt v závislosti na venkovní teplotě. Tepelné čerpadlo celoročně ohřívá vodu ve vestavěném nerezovém zásobníku. V celém domě je použito podlahové vytápění. strana 4

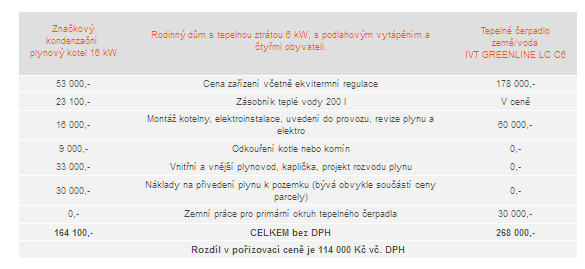

5 Rodinný dům s tepelnou ztrátou 6 kw Investiční náklady V tabulce jsou uvedeny přibližné investiční náklady na pořízení tepelného čerpadla s plošným kolektorem a porovnání s investičními náklady na pořízení kondenzačního plynového kotle. strana 5

6 Rodinný dům s tepelnou ztrátou 6 kw Provozní náklady V tabulce jsou uvedeny celkové provozní náklady domu vytápěného tepelným čerpadlem a kondenzačním plynovým kotlem. strana 6

7 Rodinný dům s tepelnou ztrátou 6 kw Návratnost investice do tepelného čerpadla Za tepelné čerpadlo, podle výše uvedeného příkladu, zaplatíte o Kč vč DPH více než za plynové vytápění. Když si tuto investici do tepelného čerpadla porovnáte s dosaženou roční úsporou provozních nákladů korun, jednoduchým výpočtem vyjde návratnost na 4,4 roku. Pokud budou ceny energií růst, bude růst i dosažená úspora a reálná návratnost bude ještě výrazně kratší. Lepší než na návratnost, je hledět na tepelné čerpadlo jako na finanční investici. Když si uložíte Kč do banky, získáte na úrocích přibližně Kč, které budete muset ještě zdanit. Když tyto peníze investujete do tepelného čerpadla, získáte korun čistého výnosu, což je skoro 23 %. Ještě před třemi lety byla návratnost tepelného čerpadla podle výše uvedeného příkladu přes 10 let, dnes je to díky drahým energiím necelých 5 let. Dlouhodobý růst energií jednoznačně hovoří pro volbu tepelného čerpadla. strana 7

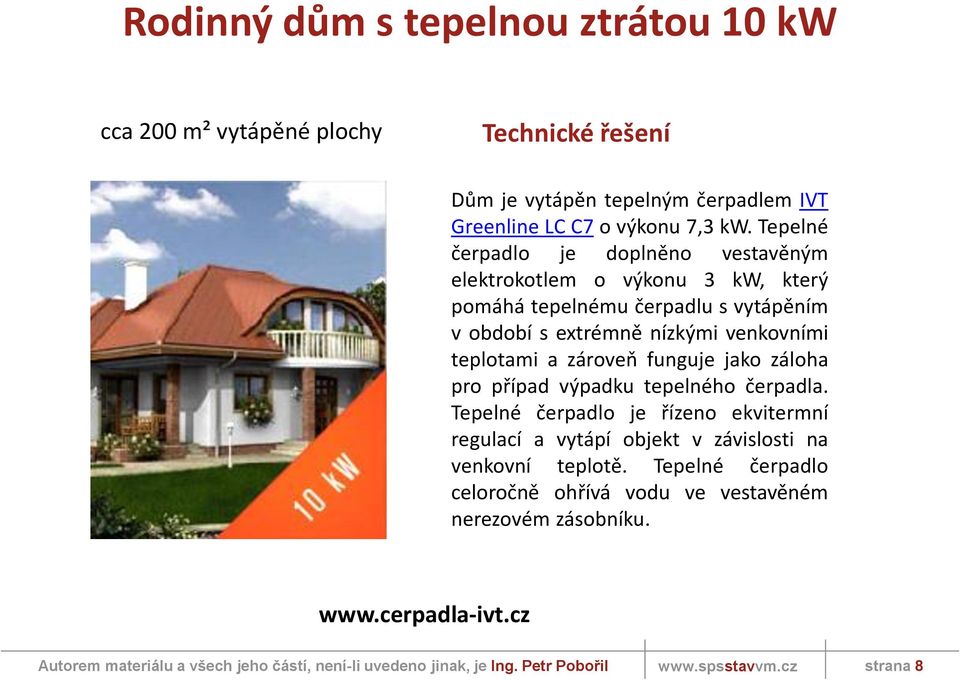

8 Rodinný dům s tepelnou ztrátou 10 kw cca 200 m² vytápěné plochy Technické řešení Dům je vytápěn tepelným čerpadlem IVT Greenline LC C7 o výkonu 7,3 kw. Tepelné čerpadlo je doplněno vestavěným elektrokotlem o výkonu 3 kw, který pomáhá tepelnému čerpadlu s vytápěním v období s extrémně nízkými venkovními teplotami a zároveň funguje jako záloha pro případ výpadku tepelného čerpadla. Tepelné čerpadlo je řízeno ekvitermní regulací a vytápí objekt v závislosti na venkovní teplotě. Tepelné čerpadlo celoročně ohřívá vodu ve vestavěném nerezovém zásobníku. strana 8

9 Rodinný dům s tepelnou ztrátou 10 kw Investiční náklady V tabulce jsou uvedeny přibližné investiční náklady na pořízení tepelného čerpadla s plošným kolektorem a porovnání s investičními náklady na pořízení kondenzačního plynového kotle. strana 9

10 Rodinný dům s tepelnou ztrátou 10 kw Provozní náklady V tabulce jsou uvedeny celkové provozní náklady domu vytápěného tepelným čerpadlem a kondenzačním plynovým kotlem. strana 10

11 Rodinný dům s tepelnou ztrátou 10 kw Návratnost investice do tepelného čerpadla Za tepelné čerpadlo, podle výše uvedeného příkladu, zaplatíte o Kč vč DPH více než za plynové vytápění. Když si tuto investici do tepelného čerpadla porovnáte s dosaženou roční úsporou provozních nákladů 31 tisíc korun, jednoduchým výpočtem vyjde návratnost na 4,3 roku. Pokud budou ceny energií růst, bude růst i dosažená úspora a reálná návratnost bude ještě výrazně kratší. Lepší než na návratnost, je hledět na tepelné čerpadlo jako na finanční investici. Když si uložíte Kč do banky, získáte na úrocích přibližně Kč, které budete muset ještě zdanit. Když tyto peníze investujete do tepelného čerpadla, získáte korun čistého výnosu, což je skoro 23 %. Ještě před třemi lety byla návratnost tepelného čerpadla podle výše uvedeného příkladu skoro 11 let, dnes je to lehce přes 4 roky. Dlouhodobý růst energií jednoznačně hovoří pro volbu tepelného čerpadla. strana 11

12 Rodinný dům s tepelnou ztrátou 15 kw cca 250 m² vytápěné plochy Technické řešení Dům je vytápěn tepelným čerpadlem IVT Greenline LC E11 o výkonu 10,9 kw. Tepelné čerpadlo je doplněno vestavěným elektrokotlem o výkonu 6 kw, který pomáhá tepelnému čerpadlu s vytápěním v období s extrémně nízkými venkovními teplotami a zároveň funguje jako záloha pro případ výpadku tepelného čerpadla. Tepelné čerpadlo je řízeno ekvitermní regulací a vytápí objekt v závislosti na venkovní teplotě. Tepelné čerpadlo celoročně ohřívá vodu v externím nerezovém zásobníku. Voda v bazénu je ohřívána pomocí bazénového nerezového výměníku. strana 12

13 Rodinný dům s tepelnou ztrátou 15 kw Investiční náklady V tabulce jsou uvedeny přibližné investiční náklady na pořízení tepelného čerpadla s plošným kolektorem a porovnání s investičními náklady na pořízení kondenzačního plynového kotle. strana 13

14 Rodinný dům s tepelnou ztrátou 15 kw Provozní náklady V tabulce jsou uvedeny celkové provozní náklady domu vytápěného tepelným čerpadlem a kondenzačním plynovým kotlem. strana 14

15 Rodinný dům s tepelnou ztrátou 15 kw Návratnost investice do tepelného čerpadla Za tepelné čerpadlo, podle výše uvedeného příkladu, zaplatíte o Kč více než za plynové vytápění. Když si tuto investici do tepelného čerpadla porovnáte s dosaženou roční úsporou provozních nákladů 49 tisíc korun, jednoduchým výpočtem vyjde návratnost na 3,7 roku. Pokud budou ceny energií růst, bude růst i dosažená úspora a reálná návratnost bude ještě výrazně kratší. Lepší než na návratnost, je hledět na tepelné čerpadlo jako na finanční investici. Když si uložíte Kč do banky, získáte na úrocích přibližně Kč, které budete muset ještě zdanit. Když tyto peníze investujete do tepelného čerpadla, získáte korun čistého výnosu, což je skoro 27 %. Ještě před třemi lety byla návratnost tepelného čerpadla podle výše uvedeného příkladu skoro 10 let, dnes jsou to necelé 4 roky. Dlouhodobý růst energií jednoznačně hovoří pro volbu tepelného čerpadla. strana 15
