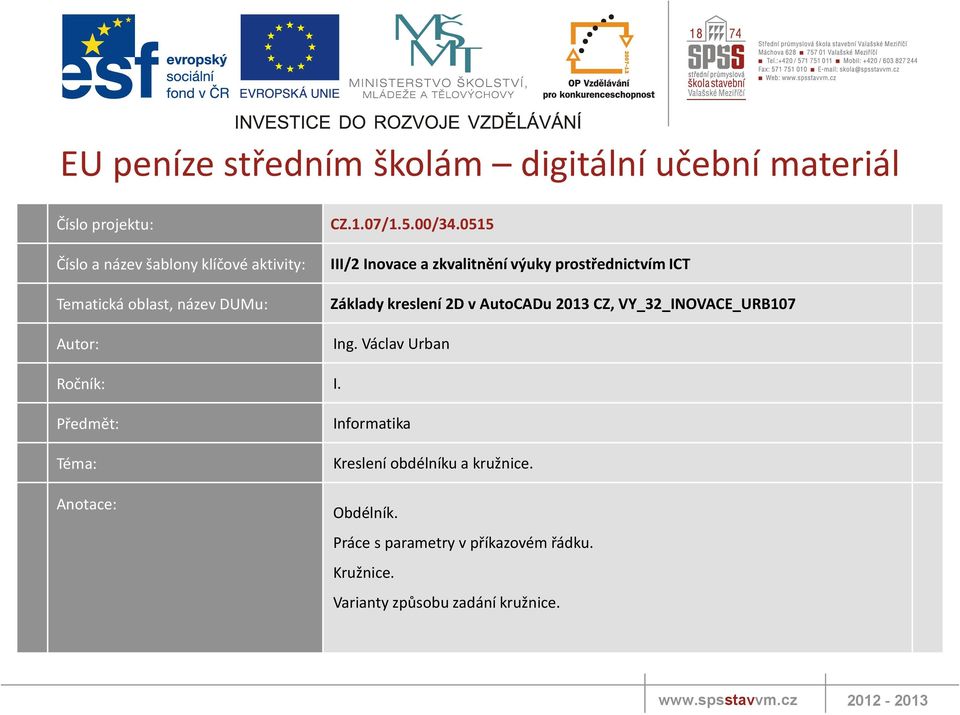

1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Základy kreslení 2D v AutoCADu 2013 CZ, VY_32_INOVACE_URB107 Ing. Václav Urban Ročník: I. Předmět: Téma: Anotace: Informatika Kreslení obdélníku a kružnice. Obdélník. Práce s parametry v příkazovém řádku. Kružnice. Varianty způsobu zadání kružnice

2 Postup kreslení: Kreslení obdélníku 1. Na kartě Výchozí v panelu Kreslit rozbalíme ikonu Obdélníku nebo Polygonu (vidíme vždy naposledy použitou). 2. Klikneme na ikonu obdélníku a pak do plochy zadáme počáteční bod obdélníku (na určeném místě nebo na začátku kreslení libovolně). 3. Myší ukážeme směr protějšího rohu a zadáme rozměr x, tabulátorem přepneme na zadání rozměru y a zadáme. 4. Potvrdíme klávesou ENTER nebo Mezerník. 5. Aby toto zadávání takto jednoduše fungovalo, musí být v DYN nastaveny relativní souřadnice povoleno zadání ukazatele. strana 2

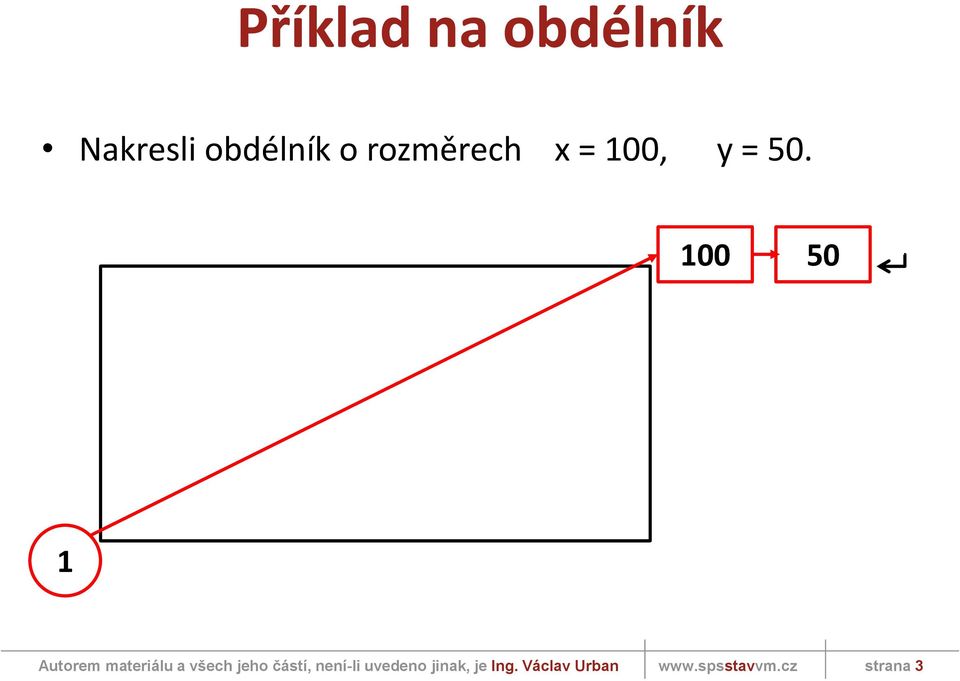

3 Příklad na obdélník Nakresli obdélník o rozměrech x = 100, y = strana 3

4 Další možnosti při kreslení obdélníku V příkazovém řádku můžeme volit další parametry: Před vlastním kreslením musíme zvolený parametr nejdříve nastavit. Parametr vybereme kliknutím myší na jeho název nebo zadáním zvýrazněného velkého písmene v jeho názvu. Po nastavení parametru nakreslíme již standardně obdélník, který bude modifikován dle nastaveného parametru. Tento postup práce s parametry je obdobný i u ostatních příkazů. strana 4

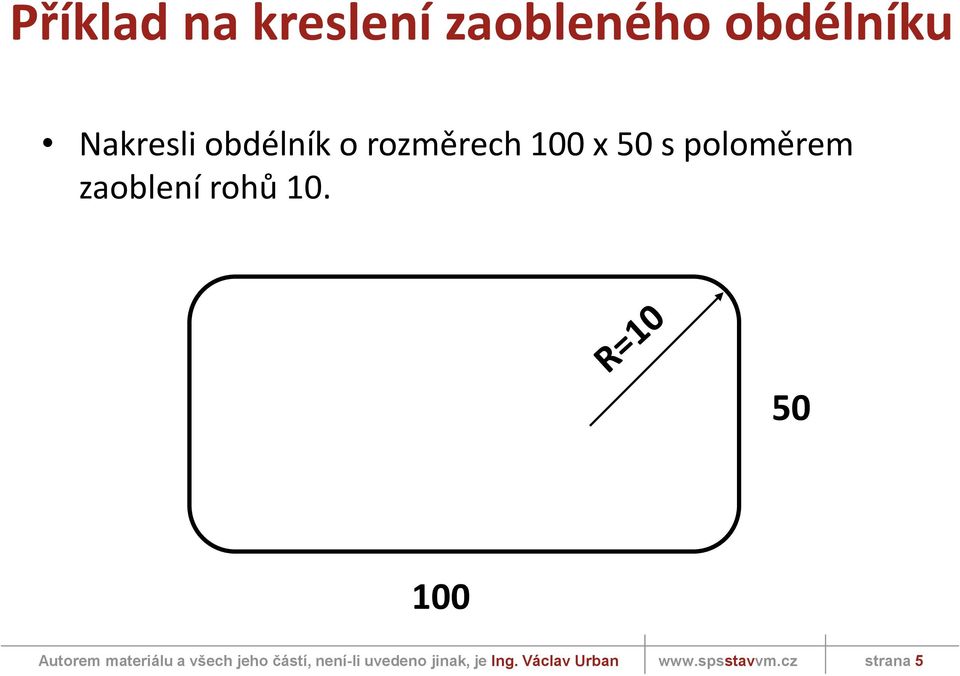

5 Příklad na kreslení zaobleného obdélníku Nakresli obdélník o rozměrech 100 x 50 s poloměrem zaoblení rohů strana 5

6 Příklad na kreslení zaobleného obdélníku Nakresli obdélník o rozměrech 100 x 50 s poloměrem zaoblení rohů 10. Postup: Vybereme příkaz obdélník a dříve než zadáme 1. bod vybereme na příkazovém řádku parametr zaoblení. 2. Na výzvu Určete poloměr zaoblení zadáme 10 a ENTER. 3. Pak již zadáme 1. bod, ukážeme směr protějšího a zadáme rozměry obdélníku. 4. Ukončíme ENTREM strana 6

7 Dodatek pro práci s parametry Zadaný parametr si program pamatuje a nabízí jeho hodnotu i v dalším příkaze obdélník. Hodnotu parametru vidíme v závorkách na konci příkazu v příkazovém řádku <10>. Pokud kreslíme obdélníky modifikované i nemodifikované současně, musíme vždy předem opravit nebo zrušit (nastavit na nulu) dříve použité parametry. Je proto někdy vhodnější kreslit obyčejné obdélníky a další modifikace provádět dodatečně pomocí příkazů z panelu Modifikace: zaoblit, zkosit, otočit. strana 7

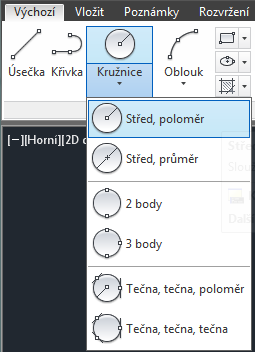

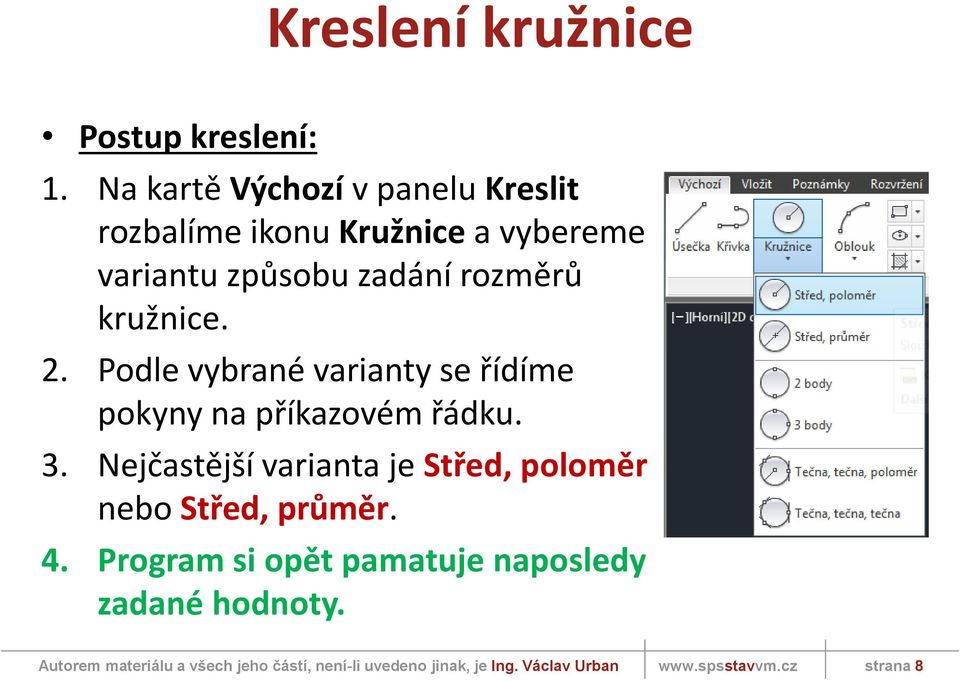

8 Kreslení kružnice Postup kreslení: 1. Na kartě Výchozí v panelu Kreslit rozbalíme ikonu Kružnice a vybereme variantu způsobu zadání rozměrů kružnice. 2. Podle vybrané varianty se řídíme pokyny na příkazovém řádku. 3. Nejčastější varianta je Střed, poloměr nebo Střed, průměr. 4. Program si opět pamatuje naposledy zadané hodnoty. strana 8

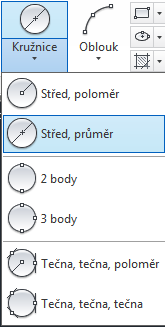

9 Příklad na kružnici zadanou středem Nakresli kružnici o průměru strana 9

10 Příklad na kružnici zadanou 3 tečnami Nakresli kružnici tak, aby byla spojena s objektem třemi tečnami Vybereme postupně 3 strany. - Nezáleží na pořadí vybíraných tečen. strana 10

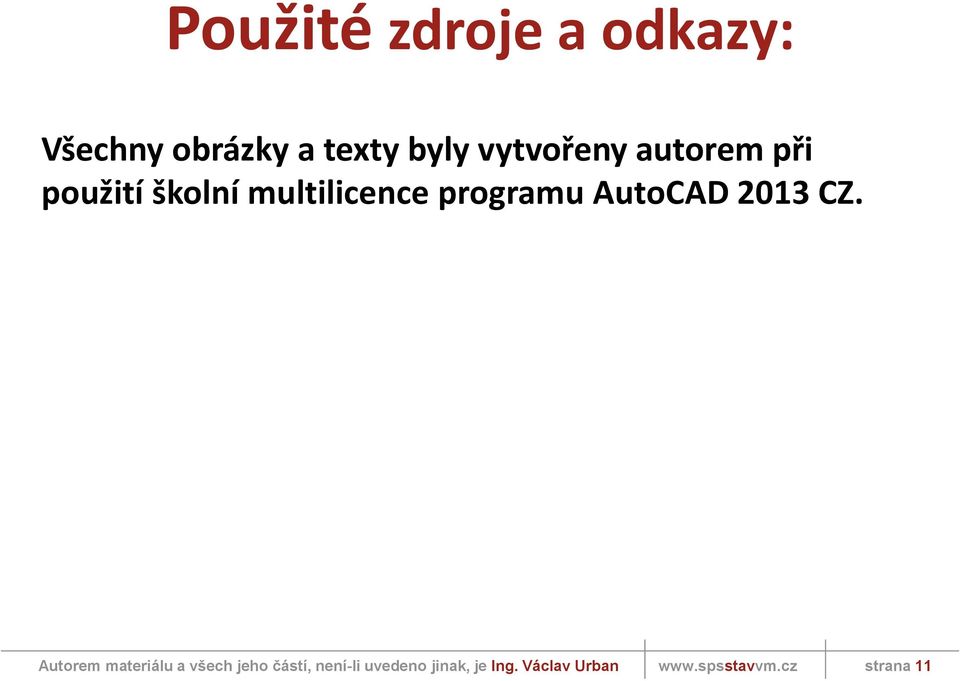

11 Použité zdroje a odkazy: Všechny obrázky a texty byly vytvořeny autorem při použití školní multilicence programu AutoCAD 2013 CZ. strana 11
