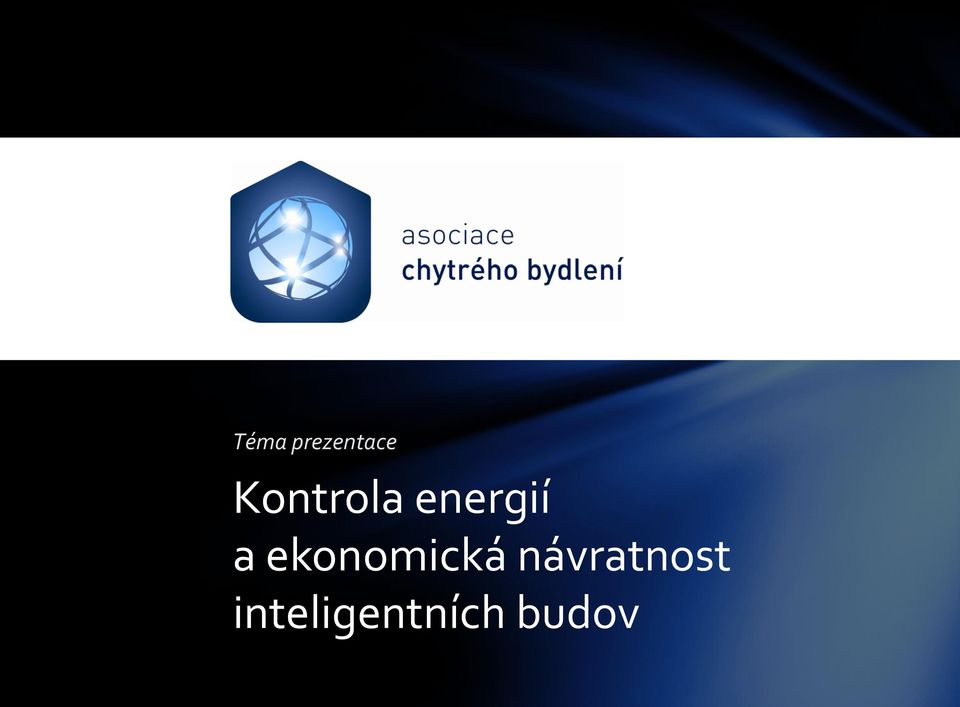

1 Téma prezentace Kontrola energií a ekonomická návratnost inteligentních budov

2 Asociace chytrého bydlení POSLÁNÍ Asociace chytrého bydlení je spojením odborníků a firem, které mají prokazatelné zkušenosti s chytrým bydlením. Jedním z cílů sdružení je osvěta inteligentních domů a budov, které svým uživatelům nabízejí zdravější a komfortnější bydlení a zároveň efektivní, úsporné a snadné řízení domácnosti.

3 Asociace chytrého bydlení ČLENOVÉ A PARTNEŘI Asociace chytrého bydlení je sdružením odborníků a firem, které spojili své technologie v jednom systému pro chytrý dům.

4 Inteligentní budovy JAKÉ JE BYDLENÍ? Vše pod kontrolou Ať jste doma či na cestách Snadné, rychlé a chytré ovládání Úspory provází celou myšlenku chytrého bydlení. Zábava Hudba, film, fotky na jednom místě; ovládání z TV Bezpečí a ochrana majetku Cenově dostupný Lze přizpůsobit Vašemu rozpočtu; postupně doplňovat Řeší věci chytře Souhra většiny zařízení v domě, automatické funkce pracují za Vás

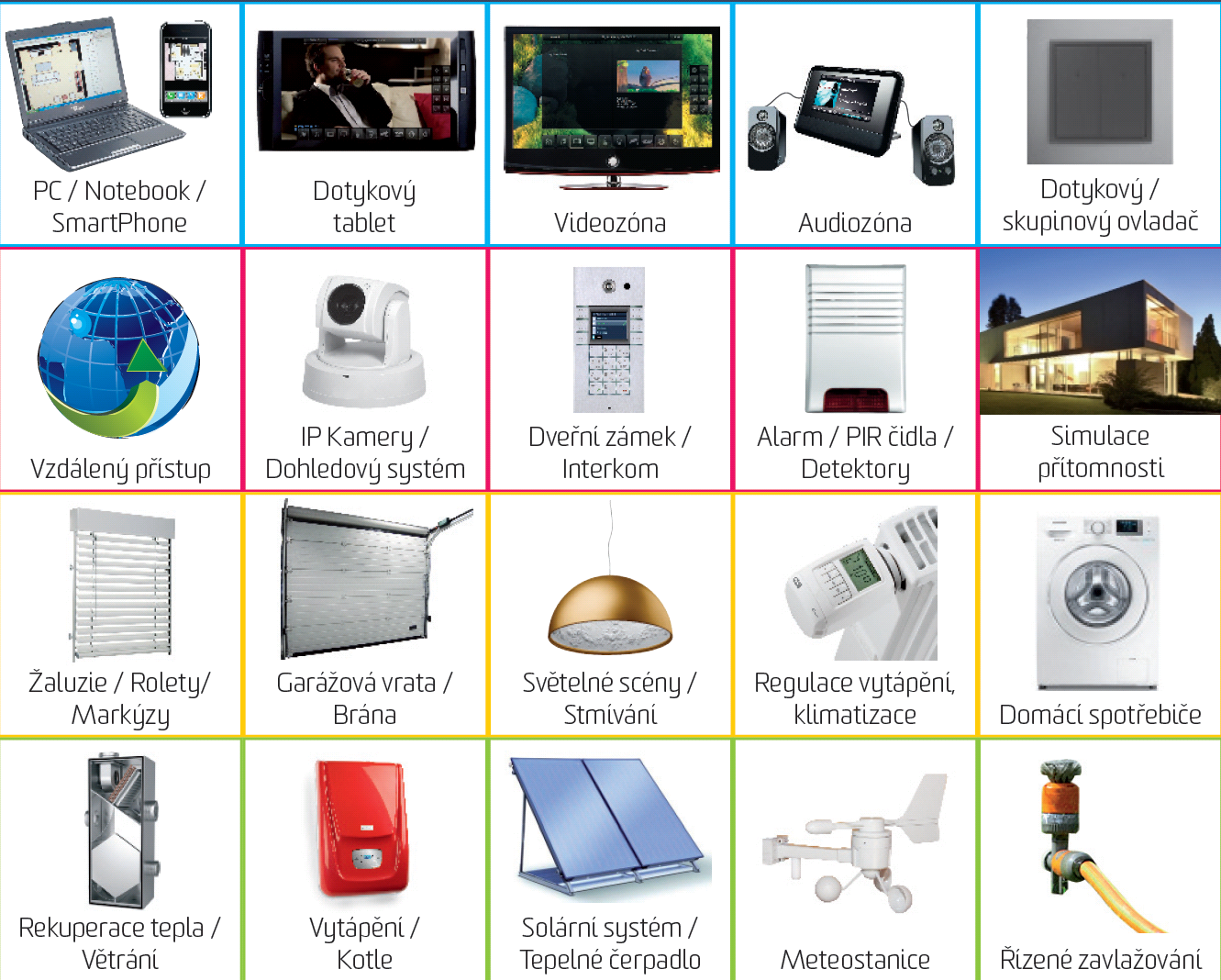

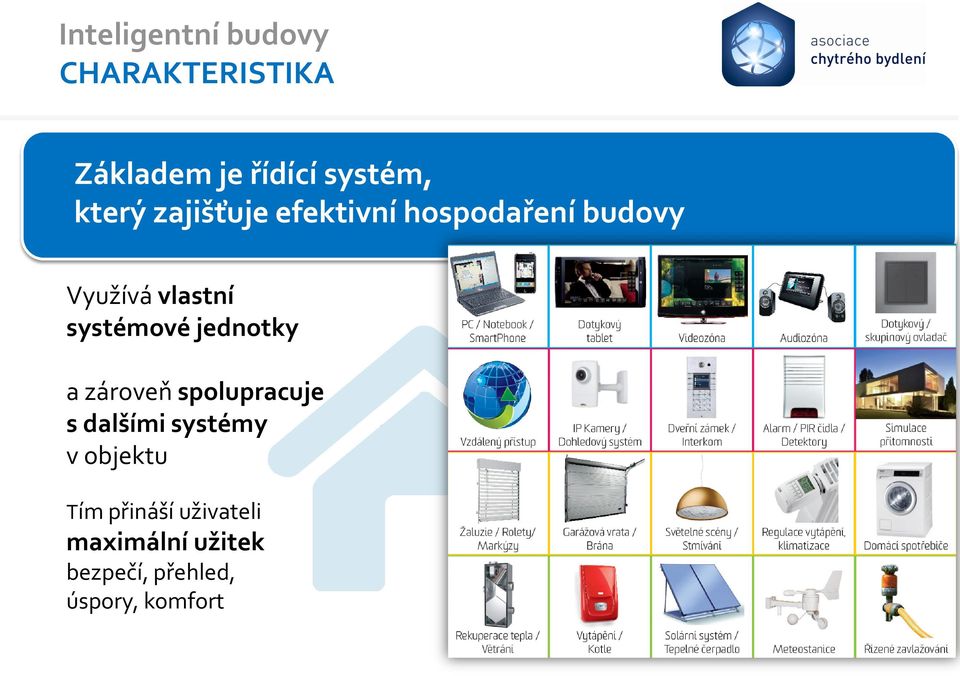

5 Inteligentní budovy CHARAKTERISTIKA Základem je řídící systém, který zajišťuje efektivní hospodaření budovy Využívá vlastní systémové jednotky a zároveň spolupracuje s dalšími systémy v objektu opravi t Tím přináší uživateli maximální užitek bezpečí, přehled, úspory, komfort

6 Inteligentní budovy SNIŽOVÁNÍ ENERGETICKÉ NÁROČNOSTI Roste význam inteligentních budov v souvislosti s efektivním hospodaření s energiemi Stávající budovy představují 40% celkové spotřeby energií (v rámci EU; z toho 67% obytné budovy, 33% komerční budovy (Evropská komise) Cílem EU je snížení energetické náročnosti budov (směrnice 2010/31/EU ukládá do roku 2020 téměř nulovou energetickou spotřebu u novostaveb; dále zavedeny Energetické štítky budov.. )

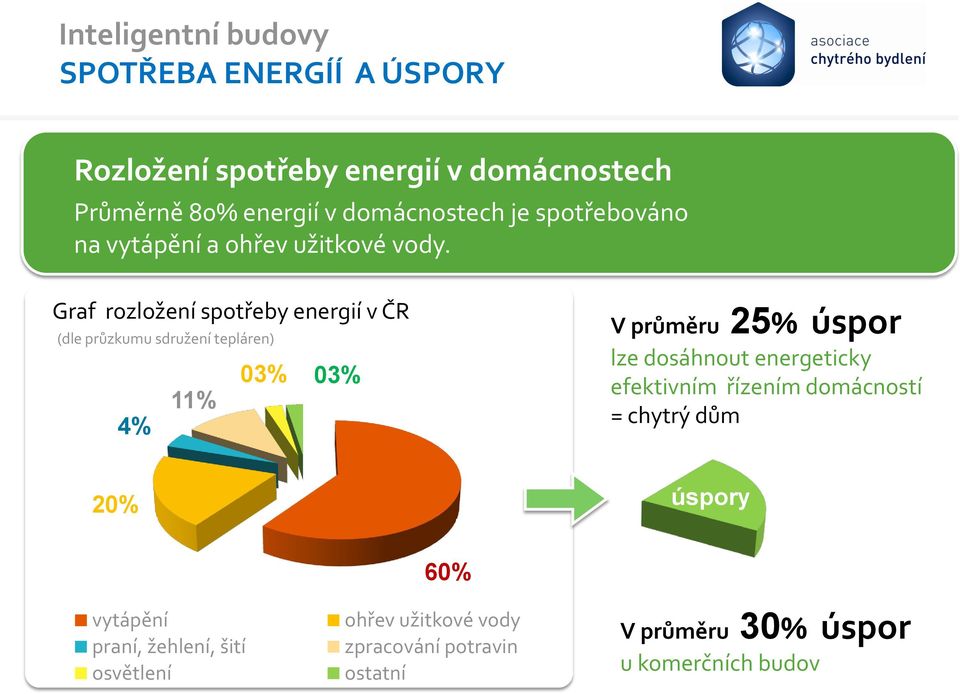

7 Inteligentní budovy SPOTŘEBA ENERGÍÍ A ÚSPORY Rozložení spotřeby energií v domácnostech Průměrně 80% energií v domácnostech je spotřebováno na vytápění a ohřev užitkové vody. Graf rozložení spotřeby energií v ČR (dle průzkumu sdružení tepláren) 03% 03% 11% 4% V průměru 25% úspor lze dosáhnout energeticky efektivním řízením domácností = chytrý dům 20% úspory vytápění praní, žehlení, šití osvětlení 60% ohřev užitkové vody zpracování potravin ostatní V průměru 30% úspor u komerčních budov

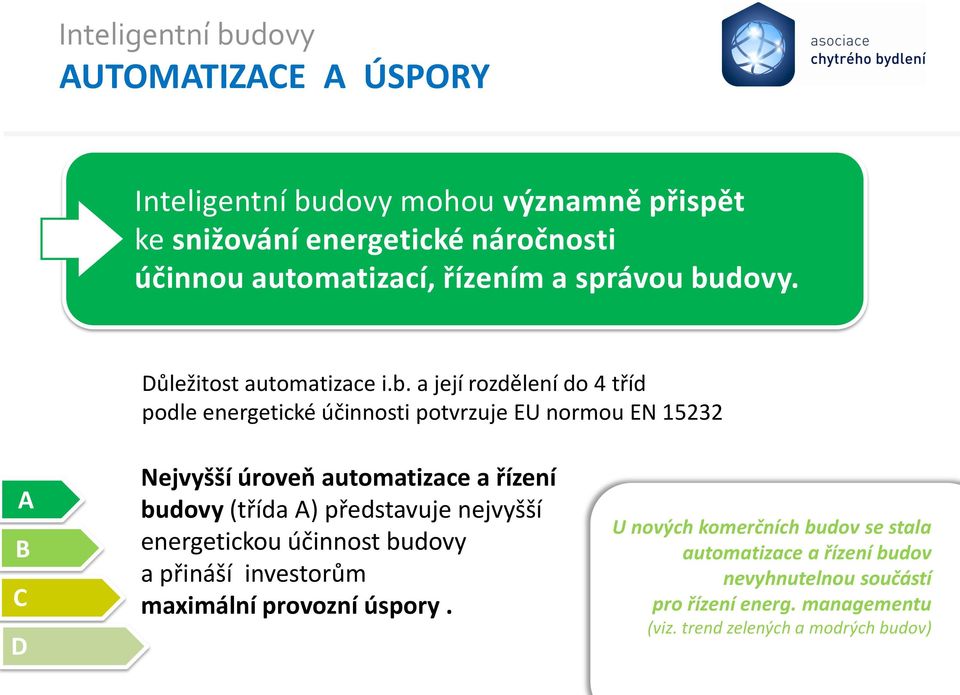

8 Inteligentní budovy AUTOMATIZACE A ÚSPORY Inteligentní budovy mohou významně přispět ke snižování energetické náročnosti účinnou automatizací, řízením a správou budovy. Důležitost automatizace i.b. a její rozdělení do 4 tříd podle energetické účinnosti potvrzuje EU normou EN A B C D Nejvyšší úroveň automatizace a řízení budovy (třída A) představuje nejvyšší energetickou účinnost budovy a přináší investorům maximální provozní úspory. U nových komerčních budov se stala automatizace a řízení budov nevyhnutelnou součástí pro řízení energ. managementu (viz. trend zelených a modrých budov)

9 Inteligentní budovy EKONOMICKÁ NÁVRATNOST Ekonomická návratnost Investice do inteligentních budov je třeba posuzovat jak z pohledu pořizovacích nákladů, tak i energetické účinnosti budovy Pořizovací náklady na řídící systém 5% - 10% z ceny objektu Energetická účinnost budovy úspory v průměru 25% (v závislosti rozsahu řešení, na využitých technologiích a úrovně automatizace a komfortu uživatele) Návratnost obecně 3 až 6 let (u dílčích řešeních s inels RF Control návratnost i 2 roky)

10 Inteligentní budovy Kontrola energií Úspory a kontrola nad spotřebou energií Úspory inteligentních budov jsou individuální díky působení faktorů, které jsou vždy jedinečné - rozsah, komplexnost řešení a výběr systému chytré instalace, velikost objektu, jeho situování, klimat. podmínky; orientace, množství a typ, velikost oken, použitých zdrojů energie; typu osvětlení, požadavky a návyky uživatele a další faktory,..

11 Inteligentní budova JAK ŠETŘÍ ENERGIE? Reguluje spotřebu energií (teplo, světlo) efektivní regulace tepla, světla - zamezuje plýtváním energií, využívá je pouze ve chvíli, kdy je skutečně třeba Řídící systém umožňuje efektivní hospodaření s energiemi Optimalizuje příjem sluneční energie řízení stínící techniky - regulace teploty a světla - solární zisky / úspory za klimatizaci Priorita spotřeby levnější energie alternativní zdroje tepla využívá prioritně před vytápěním plynem či elektřinou; spínání dle HDO tarifu) Měří a kontroluje spotřebu energií archivuje naměřené hodnoty, umožňuje porovnávat

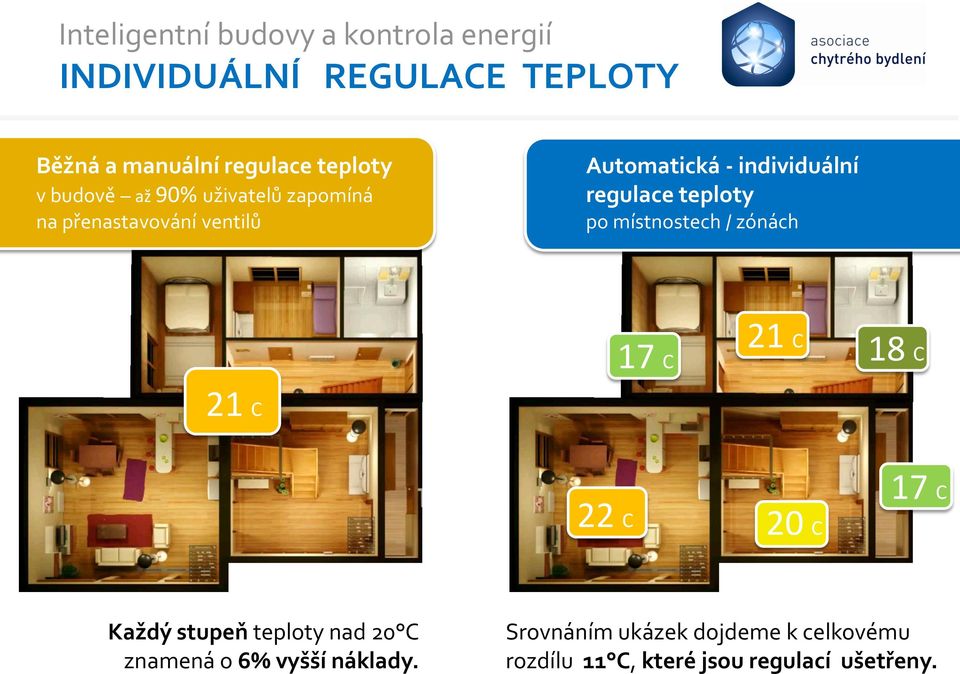

12 Inteligentní budovy a kontrola energií INDIVIDUÁLNÍ REGULACE TEPLOTY Běžná a manuální regulace teploty v budově až 90% uživatelů zapomíná na přenastavování ventilů Automatická - individuální regulace teploty po místnostech / zónách 17 C 21 C 18 C 21 C 22 C 20 C 17 C Každý stupeň teploty nad 20 C znamená o 6% vyšší náklady. Srovnáním ukázek dojdeme k celkovému rozdílu 11 C, které jsou regulací ušetřeny.

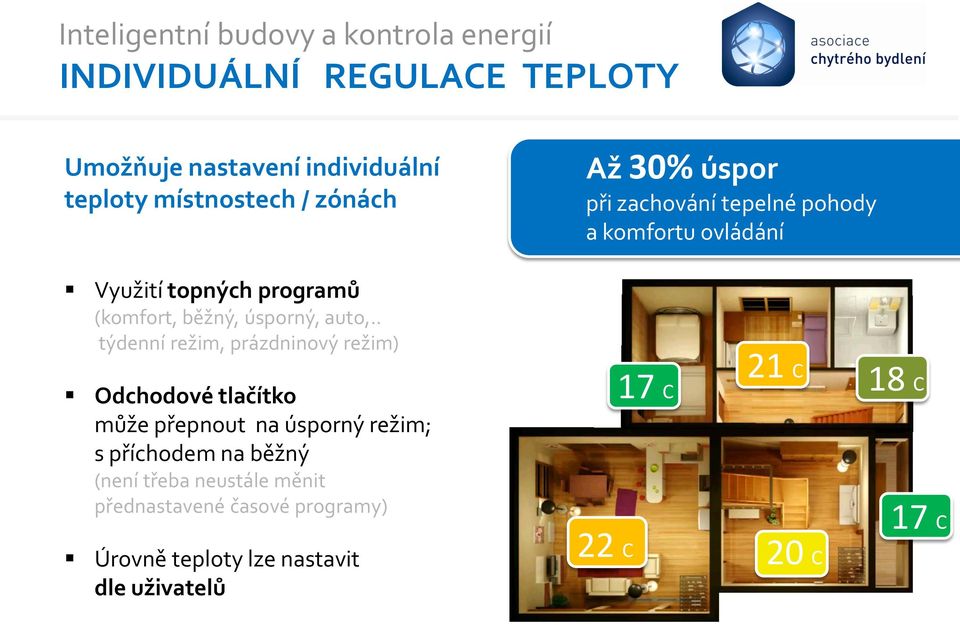

13 Inteligentní budovy a kontrola energií INDIVIDUÁLNÍ REGULACE TEPLOTY Umožňuje nastavení individuální teploty místnostech / zónách Až 30% úspor při zachování tepelné pohody a komfortu ovládání Využití topných programů (komfort, běžný, úsporný, auto,.. týdenní režim, prázdninový režim) Odchodové tlačítko může přepnout na úsporný režim; s příchodem na běžný (není třeba neustále měnit přednastavené časové programy) Úrovně teploty lze nastavit dle uživatelů 22 C 17 C 21 C 18 C 20 C 17 C

14 Inteligentní budovy a kontrola energií ŘÍZENÍ STÍNÍCÍ TECHNIKY Umožňuje optimalizovat příjem sluneční energie prosklenými plochami budovy Až 28% úspor na vytápění a klimatizaci u nízkoenergetického domu Solární zisky - úspory za vytápění v chladném období; solární zisky v pasivním domě představují více než 50% všech tep. ztrát Stínění úspory za klimatizaci minimalizuje přehřívání interiéru, v létě může odrážet až 90% sluneční energie Dodatečná izolace před chladem během noci v zimních obdobích úspora cca 8% Regulace denního osvětlení Samotná regulace spočívá v polohování rolet (nahoru/dolů) a naklápění lamel do optimálního úhlu - na základě informací o čase, intenzitě slunečního svitu, venkovní a vnitřní teplotě, ročního období, světových stranách

15 Inteligentní budovy a kontrola energií PRIORITA LEVNĚJŠÍ ENERGIE Alternativní zdroje regulace tepla jsou přednostně využívány před konvenčními Více než 30% úspor v závislosti na použitých zdrojích tepla 1) regulace tepla řízením stínící techniky (solární zisky, stínění, izolace) 2) využití tepla z alternativních zdrojů (tepelné čerpadlo, solární či fotovolt. systém, aj.) 3) dotápění konvenčními zdroji tepla (elektřina, plyn) Zdravé klima v budově Systém umožňuje regulaci teploty také v kombinaci s REKUPERACÍ (větrání, výměna tepla) Řízení ve spolupráci s meteostanicí

16 Inteligentní budovy a kontrola energií PRIORITA LEVNĚJŠÍ ENERGIE x blokace vytápění při otevřeném okně Solární zisky Solární systém Tepelné čerpadlo Fotovoltaický systém Vytápění - pyn, elektřina,.. Větrání a výměna tepla 20 C x blokace současného vytápění a chlazení v místnosti Stínění Klimatizace

17 Inteligentní budovy a kontrola energií REGULACE OSVĚTLENÍ Snížení spotřeby energie efektivní regulací osvětlení Až 40 % úspor v závislosti na použitých zdrojích osvětlení; na využití funkcí a režimů Automatickým zhasínáním osvětlení (příjezdová cesta, schodiště, dětský pokoj) Spínáním světel v závislosti na pohybu (nesvítí se zbytečně chodba, sklep) Ovládáním dle intenzity venkovního světla (při zvýšení intenzity světlo v místnosti samo zhasne, při snížení se znovu rozsvítí) Stmíváním světel, úspor. žárovek, LED pásků (sledování TV, kuchyňská linka) Využitím odchodového tlačítka (zhasne všechna světla v domě)

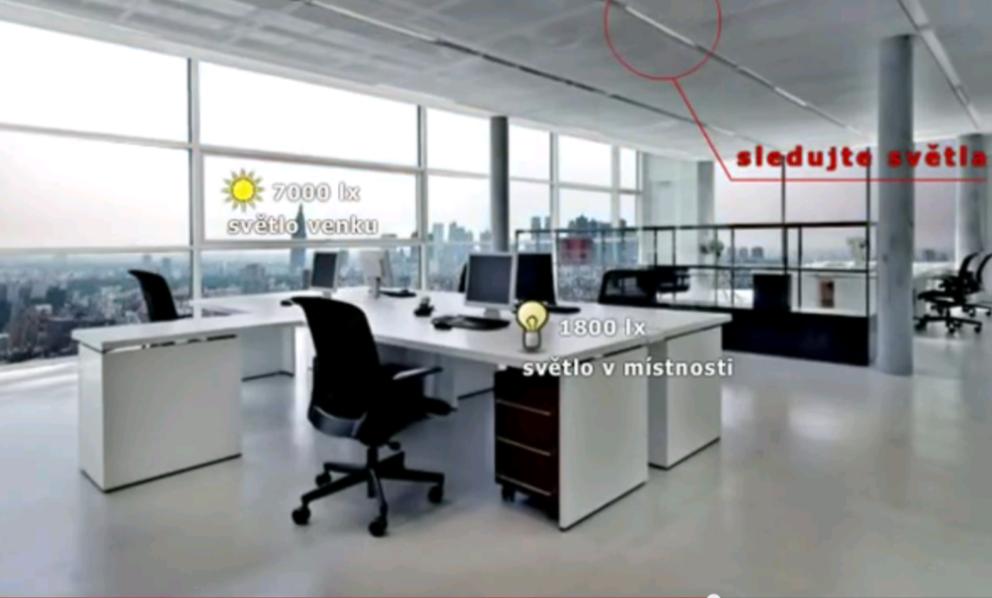

18 Inteligentní budovy a kontrola energií REGULACE OSVĚTLENÍ Regulace osvětlení v místnosti na základě intenzity venkovního světla a přítomnosti pohybu Až 50 % úspor při řízení osvětlení na konstantní úroveň úroveň 500 lx světlo venku Plynulé zvýšení Intenzity světla 7000 lx světlo venku Plynulé snížení Intenzity světla 550 lx světlo v místnosti 1800 lx světlo v místnosti Nejvyšších úspor je dosahováno v komerčních objektech, hotelech, výrobních halách, aj., kde uživatel obvykle nehlídá množství spotřebované energie.

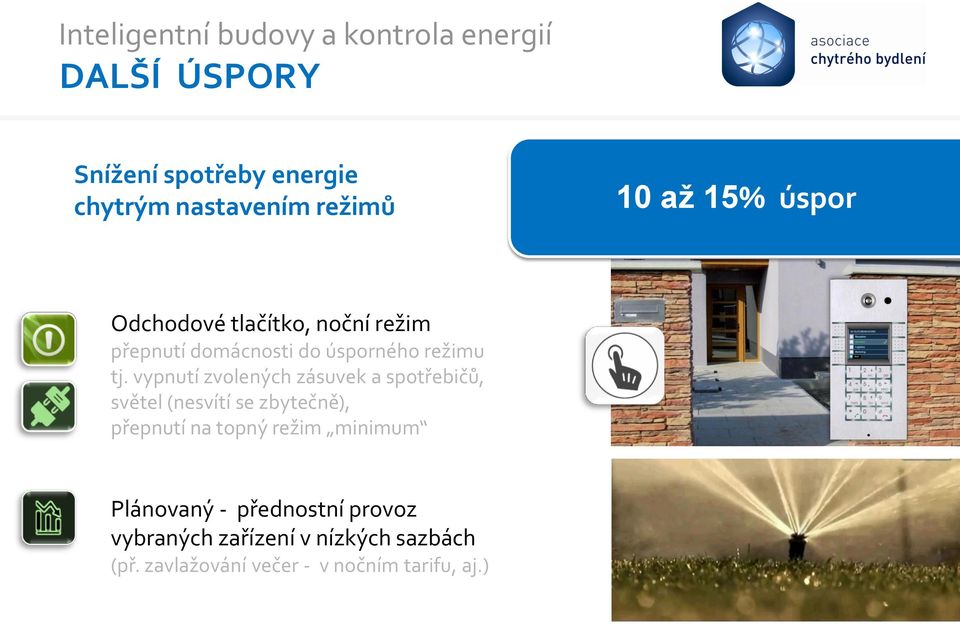

19 Inteligentní budovy a kontrola energií DALŠÍ ÚSPORY Snížení spotřeby energie chytrým nastavením režimů 10 až 15% úspor Odchodové tlačítko, noční režim přepnutí domácnosti do úsporného režimu tj. vypnutí zvolených zásuvek a spotřebičů, světel (nesvítí se zbytečně), přepnutí na topný režim minimum Plánovaný - přednostní provoz vybraných zařízení v nízkých sazbách (př. zavlažování večer - v nočním tarifu, aj.)

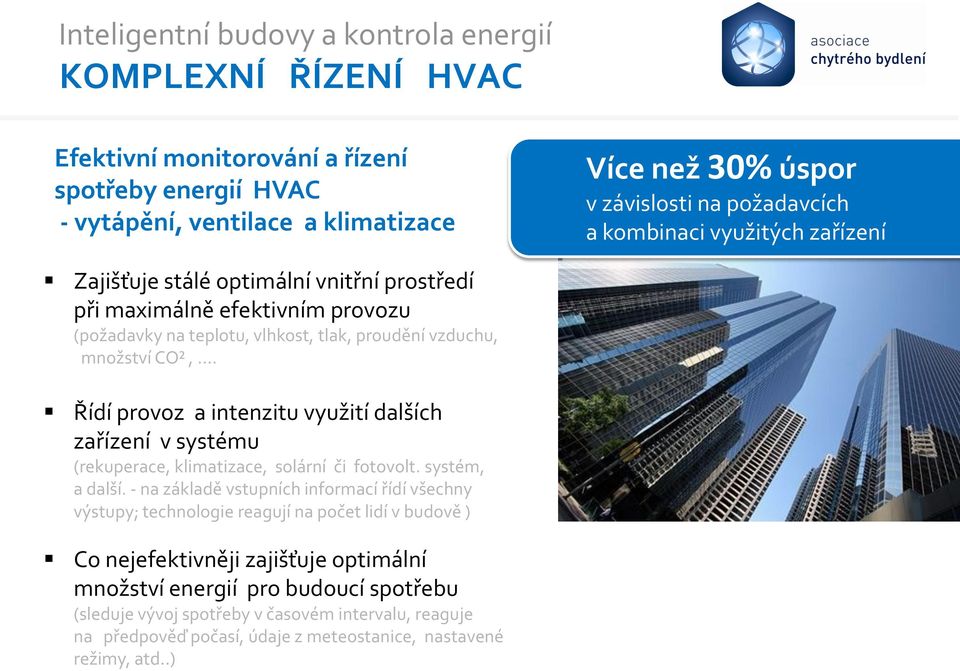

20 Inteligentní budovy a kontrola energií KOMPLEXNÍ ŘÍZENÍ HVAC Efektivní monitorování a řízení spotřeby energií HVAC - vytápění, ventilace a klimatizace Více než 30% úspor v závislosti na požadavcích a kombinaci využitých zařízení Zajišťuje stálé optimální vnitřní prostředí při maximálně efektivním provozu (požadavky na teplotu, vlhkost, tlak, proudění vzduchu, množství CO²,. Řídí provoz a intenzitu využití dalších zařízení v systému (rekuperace, klimatizace, solární či fotovolt. systém, a další. - na základě vstupních informací řídí všechny výstupy; technologie reagují na počet lidí v budově ) Co nejefektivněji zajišťuje optimální množství energií pro budoucí spotřebu (sleduje vývoj spotřeby v časovém intervalu, reaguje na předpověď počasí, údaje z meteostanice, nastavené režimy, atd..)

21 Inteligentní budovy a kontrola energií MĚŘENÍ SPOTŘEBY ENERGIÍ Ve spolupráci s měřícími přístroji systém umožňuje získat okamžitý přehled o spotřebě energií. Plyn, elektřina, voda Přehledy spotřeby za den, týden, měsíc, rok Zobrazení spotřeby v grafech (v jednotkách, v cenách) Aktuální údaje, historie spotřeby možnost porovnání Kontrola přes chytrý telefon, tablet, TV, notebook

22 Inteligentní budovy a kontrola energií MĚŘENÍ SPOTŘEBY ENERGIÍ

23 Modelové příklady návratnosti individuální regulace teploty v místnostech Typ vytápění TEPLOVODNÍ ELEKTRICKÉ Objekt Stávající zařízení Úspory až 30%. Návratnost investice 2 až 3 roky. Byt - 3 pokojový (78 m2) Ústřední topení (radiátory) + termohlavice bez možnosti nastavení programu Rodinný dům (130 m2) Plynový kotel (radiátory) + termohlavice bez možnosti nastavení programu Byt - 3 pokojový (78 m2) Elektrické podlahové vytápění + topné rohože podlahové se spínáním na základě teploty Rodinný dům (130 m2) Elektrické podlahové vytápění + topné rohože podlahové se spínáním na základě teploty Stávající provoz. náklady ,- / rok / teplárny ,- / rok / teplárny , ,- Plánovaný stav - nové zařízení 4 x termohlavice digitální bezdrátová 1 x ovládací jednotka dotyková (RF Touch) 8 x termohlavice digitální bezdrátová 1 x ovládací jednotka dotyková (RF Touch) 3 x spínací aktor s teplotním senzorem 3 x programovatelný digitální regulátor 8 x spínací aktor s teplotním senzorem 1 x ovládací jednotka dotyková (RF Touch) Investice , , , ,- Provoz po investici , , , ,- Úspora za rok 4 500, , , ,- Návratnost investic 2,8 1,7 1,5 1,8

24 Inteligentní budovy a kontrola energií Technologie, které přispívají k úsporám Členové a partneři Asociace chytrého bydlení Rekuperace (větrání a výměna tepla) Ekologické kotle, litinové radiátory Elektronika Privátní kina Elektronika Domácí spotřebiče Telekomunikační řešení Inteligentní systém elektroinst. Provozní úspory 3 5 tis. / rok díky rekuperaci tepla. Vysoká účinnost kotlů. Dlouhá životnost Litiny. LED technologie (v obrazu) Energeticky úsporné klimatizace. Smart phone, tablet, TV úspora za ovladače systému. Nízké hodnoty spotřeby domácích spotřebičů. Životnost 20 let. Funkce odchodové tlačítko (úsporný režim) v interkomu. Automatizací přístrojů a zařízení v systému.

25 Inteligentní budovy koncepce jeden DŮM jeden SYSTÉM jedno OVLÁDÁNÍ na VŠE Maximální užitek, finanční a časové úspory při zachování komfortu a výhod pro uživatele Sleduje cíl stát se standardní výbavou domácností a budov - nabízí řešení (balíčky) s přijatelnými pořizovací náklady a návratností Umožňuje řešit malé i rozsáhlé instalace a jednoduché dílčí aplikace i náročná komplexní řešení

26 Inteligentní budovy koncepce Cenově dostupné balíčky - DÍLČÍ řešení Absolutně nejrychlejší nejsnadnější a cenově nejvýhodnější START RFset HRA SVĚTEL RFset TOPENÍ S ÚSPOROU RFset OCHRANA VYTOPENÍ Od jednoduchých setů ke KOMPLEXNÍMU systému řízení Maximální užitek a úspory

27 achb.cz Konec prezentace Děkujeme za pozornost
