STÍNÍCÍ TECHNIKA BUDOUCNOSTI

Transkript

1 DOMÁCÍ AUTOMATIZACE STÍNÍCÍ TECHNIKA BUDOUCNOSTI DANIEL MATĚJKA

2 PŘEDSTAVENÍ SPOLEČNOSTI LG SYSTEM (DIVIZE DOMÁCÍ AUTOMATIZACE) DOMÁCÍ AUTOMATIZACE Zpracování elektoprojektů, domovní fotovoltaické systémy, měření a regulace Domácí automatizace chytrý dům, bezdrátová instalace Regulační prvky pro vytápění a osvětlení Dálkové ovládání zásuvek, simulace přítomnosti v domě Ovládání a řízení stínící techniky Vzdálený monitoring Vývoj software pro vlastní zařízení, včetně aplikací na PC Vývoj softwarové aplikace na zakázku Vývoj firmware pro zařízení s mikroprocesorovým obvodem

3 ZÁKLADNÍ TYPY STÍNÍCÍ TECHNIKY: a) EXTERIÉROVÉ b) INTERIÉROVÉ

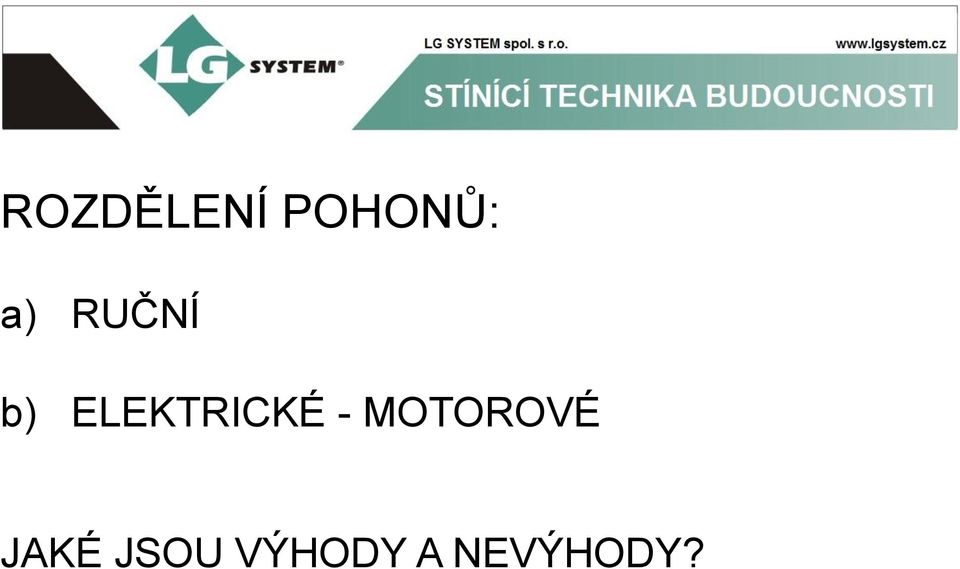

4 ROZDĚLENÍ POHONŮ: a) RUČNÍ b) ELEKTRICKÉ - MOTOROVÉ JAKÉ JSOU VÝHODY A NEVÝHODY?

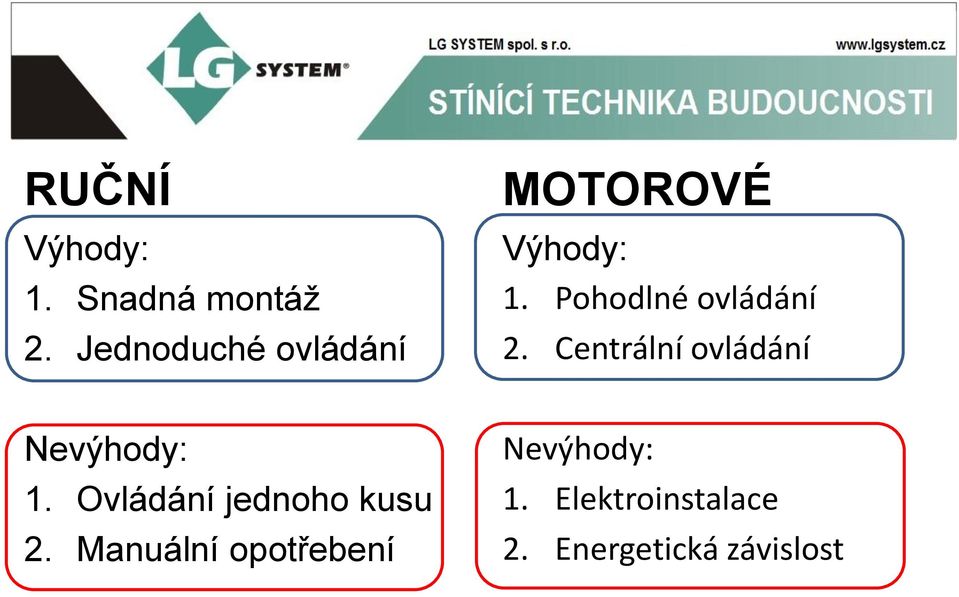

5 RUČNÍ Výhody: 1. Snadná montáž 2. Jednoduché ovládání MOTOROVÉ Výhody: 1. Pohodlné ovládání 2. Centrální ovládání Nevýhody: 1. Ovládání jednoho kusu 2. Manuální opotřebení Nevýhody: 1. Elektroinstalace 2. Energetická závislost

6 ITERIÉROVÉ STÍNĚNÍ SPOJENÍ VÝHOD: RUČNÍ + MOTOROVÉ?

7 ITERIÉROVÉ STÍNĚNÍ MOTOROVÉ S NAPÁJENÍM Z BATERIE DOBIJENÍ FVE ČLÁNKEM?

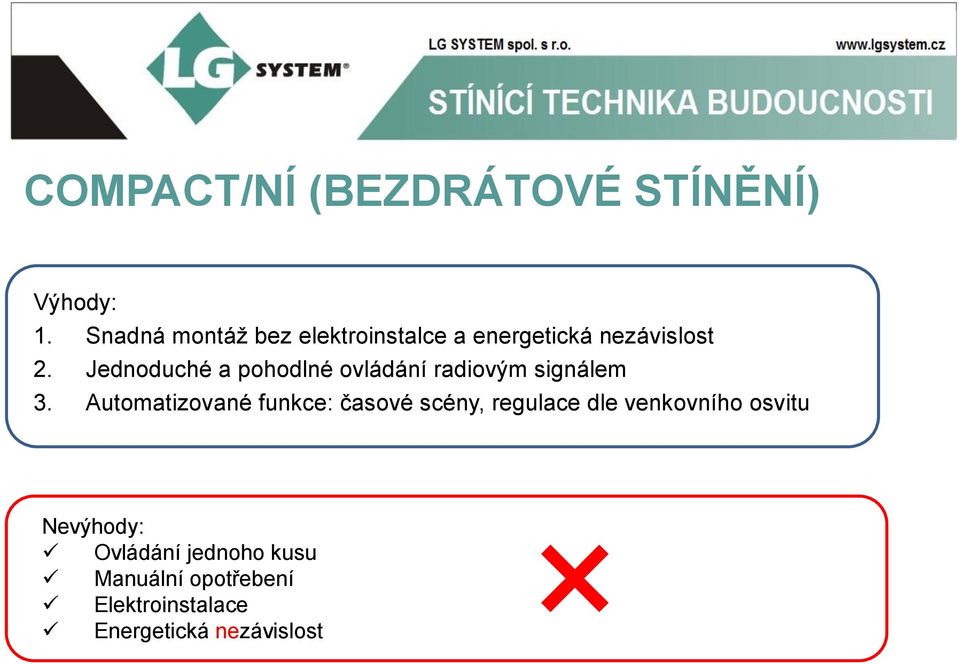

8 COMPACT/NÍ (BEZDRÁTOVÉ STÍNĚNÍ) Výhody: 1. Snadná montáž bez elektroinstalce a energetická nezávislost 2. Jednoduché a pohodlné ovládání radiovým signálem 3. Automatizované funkce: časové scény, regulace dle venkovního osvitu Nevýhody: Ovládání jednoho kusu Manuální opotřebení Elektroinstalace Energetická nezávislost

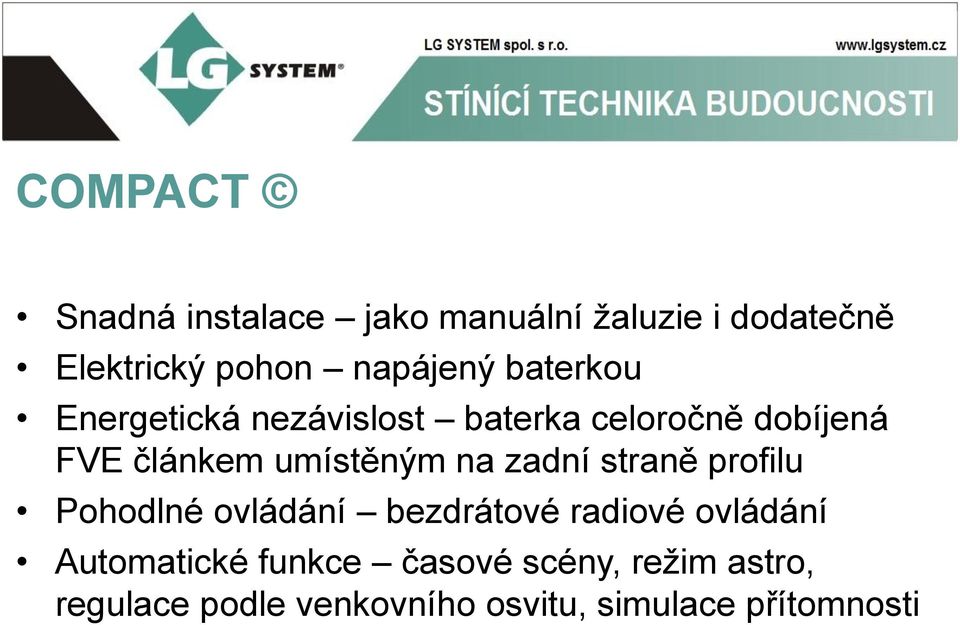

9 COMPACT Snadná instalace jako manuální žaluzie i dodatečně Elektrický pohon napájený baterkou Energetická nezávislost baterka celoročně dobíjená FVE článkem umístěným na zadní straně profilu Pohodlné ovládání bezdrátové radiové ovládání Automatické funkce časové scény, režim astro, regulace podle venkovního osvitu, simulace přítomnosti

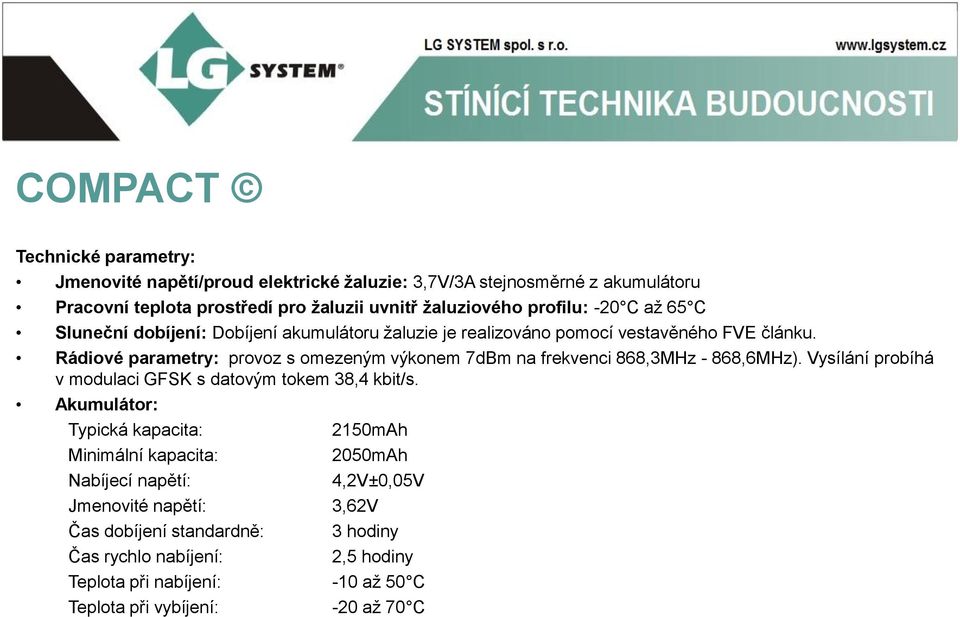

10 COMPACT Technické parametry: Jmenovité napětí/proud elektrické žaluzie: 3,7V/3A stejnosměrné z akumulátoru Pracovní teplota prostředí pro žaluzii uvnitř žaluziového profilu: -20 C až 65 C Sluneční dobíjení: Dobíjení akumulátoru žaluzie je realizováno pomocí vestavěného FVE článku. Rádiové parametry: provoz s omezeným výkonem 7dBm na frekvenci 868,3MHz - 868,6MHz). Vysílání probíhá v modulaci GFSK s datovým tokem 38,4 kbit/s. Akumulátor: Typická kapacita: 2150mAh Minimální kapacita: 2050mAh Nabíjecí napětí: 4,2V±0,05V Jmenovité napětí: 3,62V Čas dobíjení standardně: 3 hodiny Čas rychlo nabíjení: 2,5 hodiny Teplota při nabíjení: -10 až 50 C Teplota při vybíjení: -20 až 70 C

11 COMPACT/NÍ BEZDRÁTOVÉ OVLÁDÁNÍ Bezdrátové 4 kanálové tlačítko - INTBE Dálkový 1000 kanálový ovladač - RZOVT02 Solární regulátor RZSL Ovládání Smart phone RZOVT02 Převodník signálu RZGW1 Spínací modul exteriérových rolet a žaluzií - RVZ

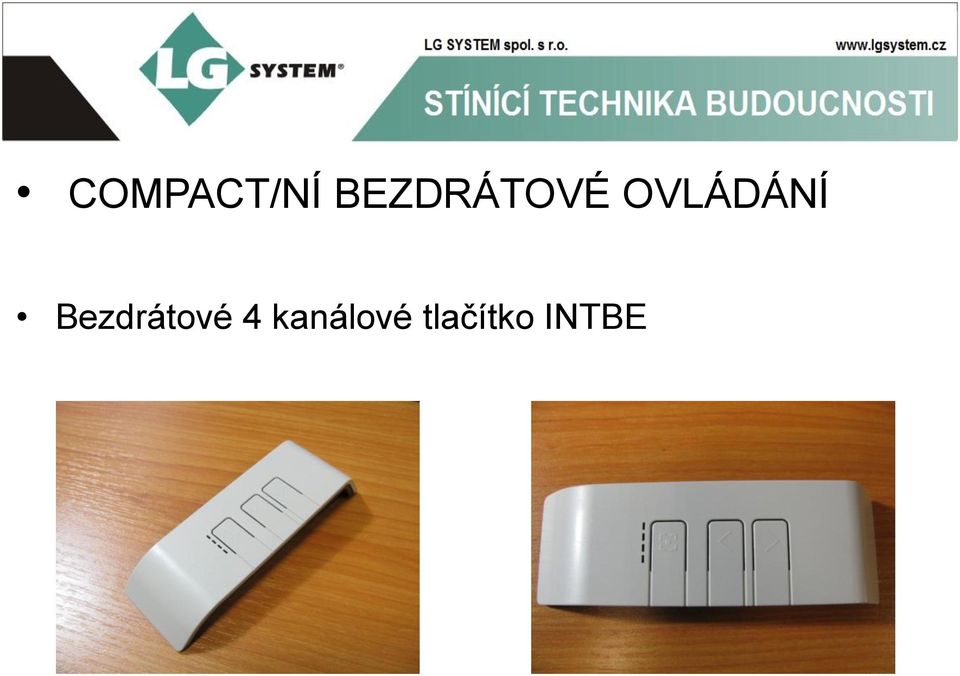

12 COMPACT/NÍ BEZDRÁTOVÉ OVLÁDÁNÍ Bezdrátové 4 kanálové tlačítko INTBE

13 Bezdrátové 4 kanálové tlačítko INTBE Funkce: Základní ovládací prvek Ovládání až 4 žaluzií nezávisle na sobě, nebo všechny Jednoduché ovládání žaluzií bez nutnosti přívodu elektřiny Libovolné umístění bez nutnosti stavebních zásahů Velký dosah i v uzavřených místnostech Dlouhá životnost 3V baterie

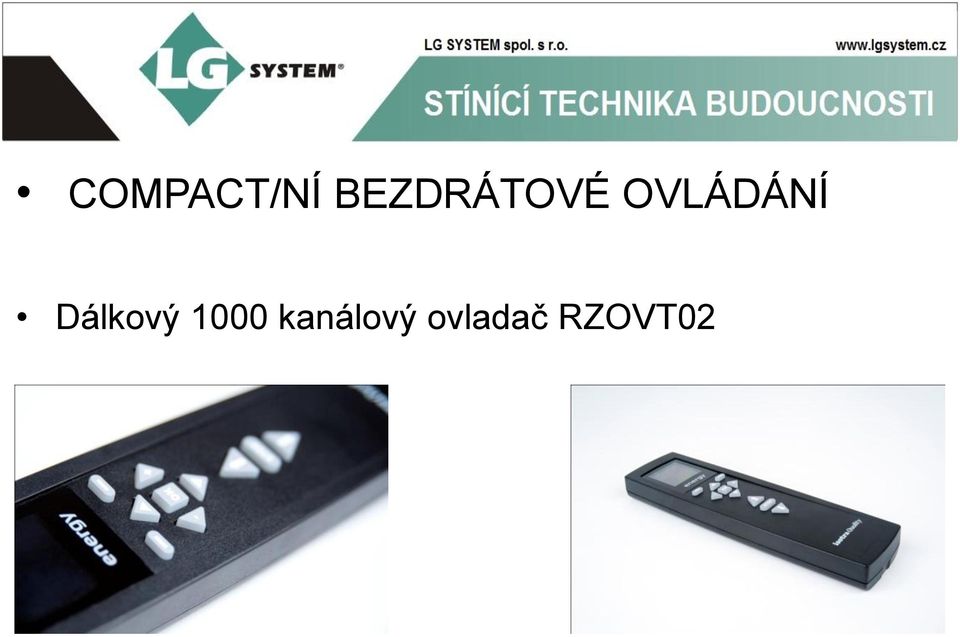

14 COMPACT/NÍ BEZDRÁTOVÉ OVLÁDÁNÍ Dálkový 1000 kanálový ovladač RZOVT02

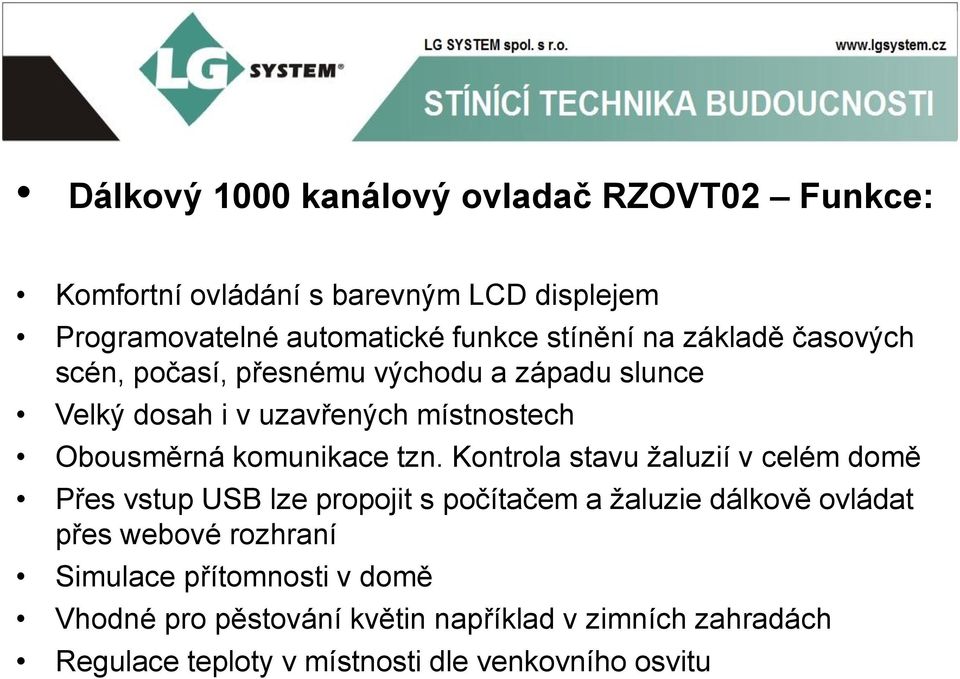

15 Dálkový 1000 kanálový ovladač RZOVT02 Funkce: Komfortní ovládání s barevným LCD displejem Programovatelné automatické funkce stínění na základě časových scén, počasí, přesnému východu a západu slunce Velký dosah i v uzavřených místnostech Obousměrná komunikace tzn. Kontrola stavu žaluzií v celém domě Přes vstup USB lze propojit s počítačem a žaluzie dálkově ovládat přes webové rozhraní Simulace přítomnosti v domě Vhodné pro pěstování květin například v zimních zahradách Regulace teploty v místnosti dle venkovního osvitu

16 Modul solárního regulátoru RZSR:

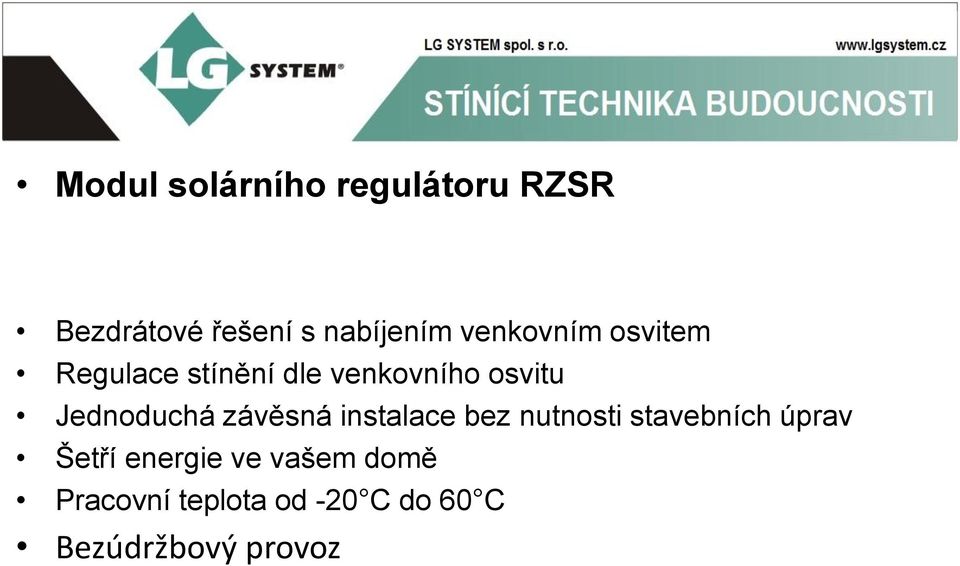

17 Modul solárního regulátoru RZSR Bezdrátové řešení s nabíjením venkovním osvitem Regulace stínění dle venkovního osvitu Jednoduchá závěsná instalace bez nutnosti stavebních úprav Šetří energie ve vašem domě Pracovní teplota od -20 C do 60 C Bezúdržbový provoz

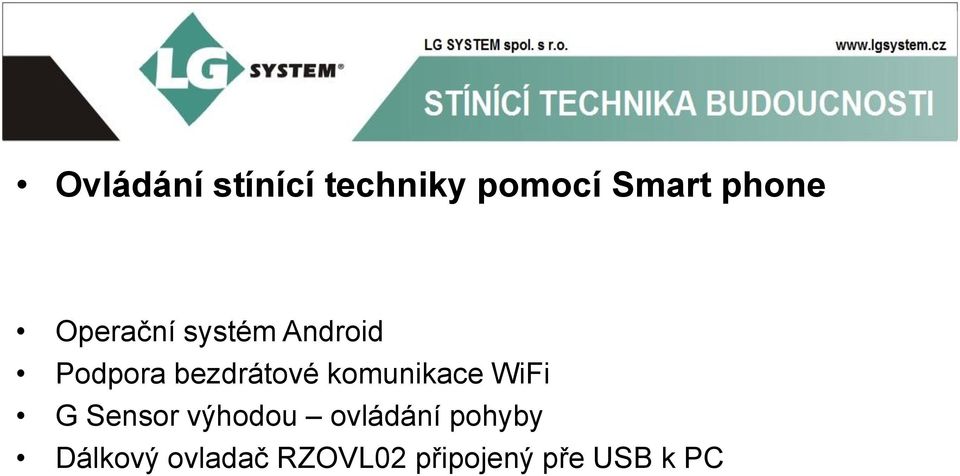

18 Ovládání stínící techniky pomocí Smart phone Operační systém Android Podpora bezdrátové komunikace WiFi G Sensor výhodou ovládání pohyby Dálkový ovladač RZOVL02 připojený pře USB k PC

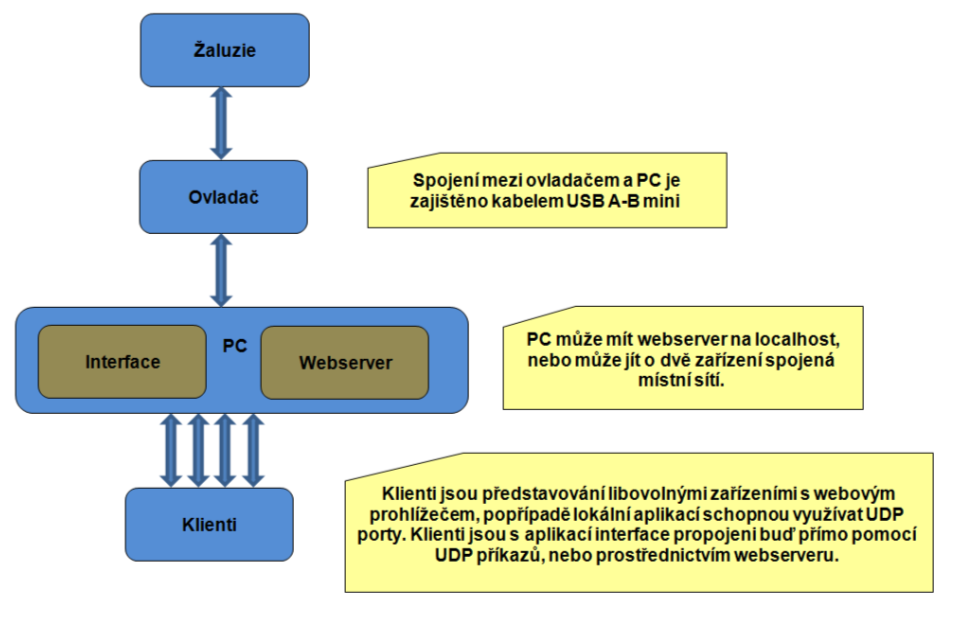

19 Diagram ovládání Smart phone RZOVT02

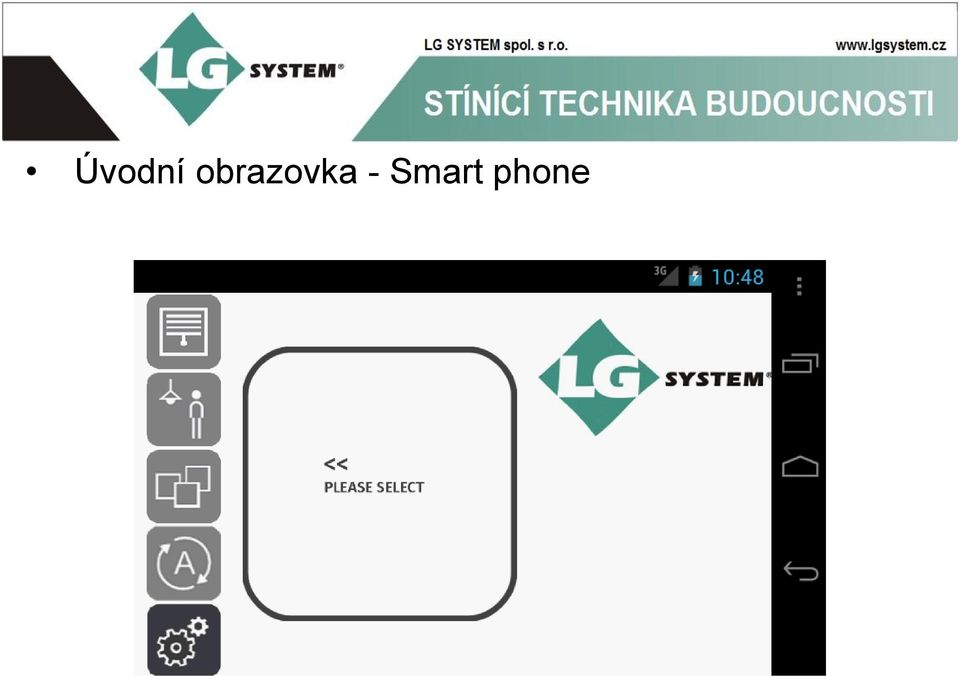

20 Úvodní obrazovka - Smart phone

21 Ovládání žaluzie Smart phone

22 Naklápění lamel - Smart phone

23 Ovládání POHYBY

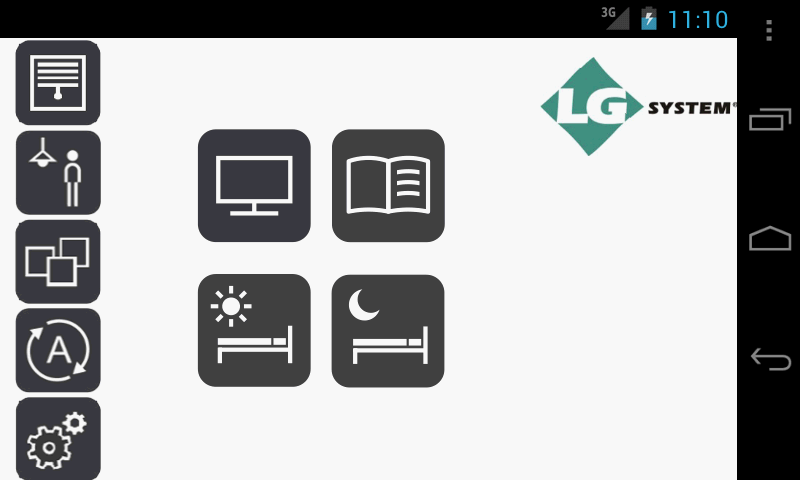

24 Přednastavené scény polohy žaluzií

25 Ovládání po skupinách

26 Časovače

27 Ovládání exteriérových žaluzií - modul RVZ

28 Převodník signálu RZGW1 Ovládání žaluzií bez nutnosti využití PC a RZOVL02 Využití funkce webserveru - připojení odkudkoliv kde je možnost připojení k internetu Napájení 230 V, zapojení do zásuvky Možnost dálkově ovládat světla, topení, klimatizaci, zavlažování a stínění

29 Převodník signálu RZGW1 Funkce: -Sub GHz Transciever -Konfigurace domu uploadem z ovladače -Ovládání žaluzií -Konfigurace solárního regulátoru -Provozní informace solárního regulátoru -Ethernet -Webserver: Konfigurace domu a ovládání žaluzií pomocí webového rozhraní, konfigurace převodníku -Modbus UDP: Konfigurace domu a ovládání žaluzií pomocí lokální aplikace, servisní rozhraní

30 Převodník signálu RZGW1 Funkce: -BlueTooth -RS485 -Teco Foxtrot -Profil SPP: Konfigurace domu a ovládání žaluzií, komunikace možná jen s jedním BT zařízením současně -Modbus RTU: připojené zařízení má stejné možnosti jako ovladač, převodník obstarává jen převod dat mezi Modbus a Transcievere -Komunikace se systémy pro domácí automatizaci Foxtrot primárně přes rozhraní - RS485 a ethernet

31 Převodník signálu RZGW1 Funkce: -Zavaděč -Možnost přehrát firmware bez programátoru, po ethernetu -Tlačítko -Reset do továrního nastavení

32 Převodník signálu RZGW1 - Diagram

33 Spínací modul exteriérových rolet a žaluzií - RVZ

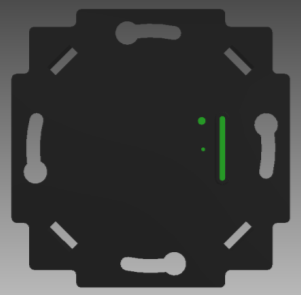

34 RVZ spínací modul popis funkcí Provedení RVZ do pod omítkové krabičky na kterou lze umístit vypínač RVZ slouží jako přijímač radiového signálu pro ovládání exteriérových žaluzií a rolet

35 RVZ spínací modul diagram zapojení K dispozici je výkonová spínací elektronika, transceiver pro bez- drátovou komunikaci a mikrokonrolérem Jmenovité napětí: 230 VAC, 50 Hz Spínací proud: 3 A max. AC, cos φ 0,7, 230 V, 50 Hz Spínací prvky: 2 ks relé Provozní teplota: -20 C až 45 C Frekvenční modulace a rádiový přenos: 868,3 MHz, digitální FM modulace (GFSK) Dosah: 100 m ve volném prostoru

36 RVZ spínací modul typy ovládání Ovládání je možné všemi uvedenými bezdrátovými prvky ovládání, klasickým nástěnným vypínačem, nebo bezdrátovým vypínačem

37 DOMÁCÍ AUTOMATIZACE DĚKUJI ZA POZORNOST DANIEL MATĚJKA

38 DOMÁCÍ AUTOMATIZACE KONEC PRESENTACE DANIEL MATĚJKA
