1 CZ UNIVERZÁLNÍ ŘADA DUPLEX MULTI-N

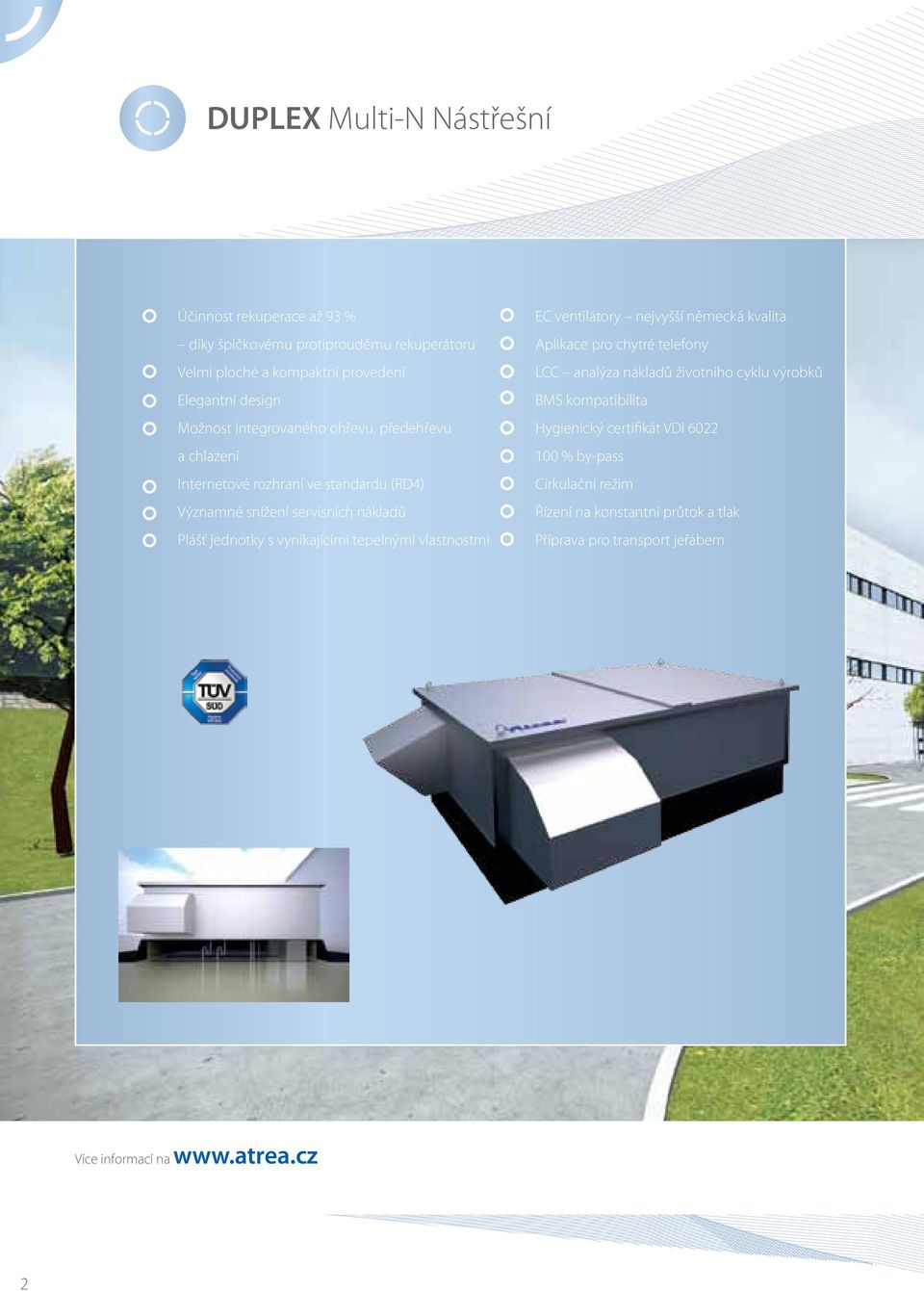

2 DUPLEX Multi-N Nástřešní Účinnost rekuperace až 93 % díky špičkovému protiproudému rekuperátoru Velmi ploché a kompaktní provedení Elegantní design Možnost integrovaného ohřevu, předehřevu a chlazení Internetové rozhraní ve standardu (RD4) Významné snížení servisních nákladů Plášť jednotky s vynikajícími tepelnými vlastnostmi EC ventilátory nejvyšší německá kvalita Aplikace pro chytré telefony LCC analýza nákladů životního cyklu výrobků BMS kompatibilita Hygienický certifikát VDI % by-pass Cirkulační režim Řízení na konstantní průtok a tlak Příprava pro transport jeřábem Více informací na 2

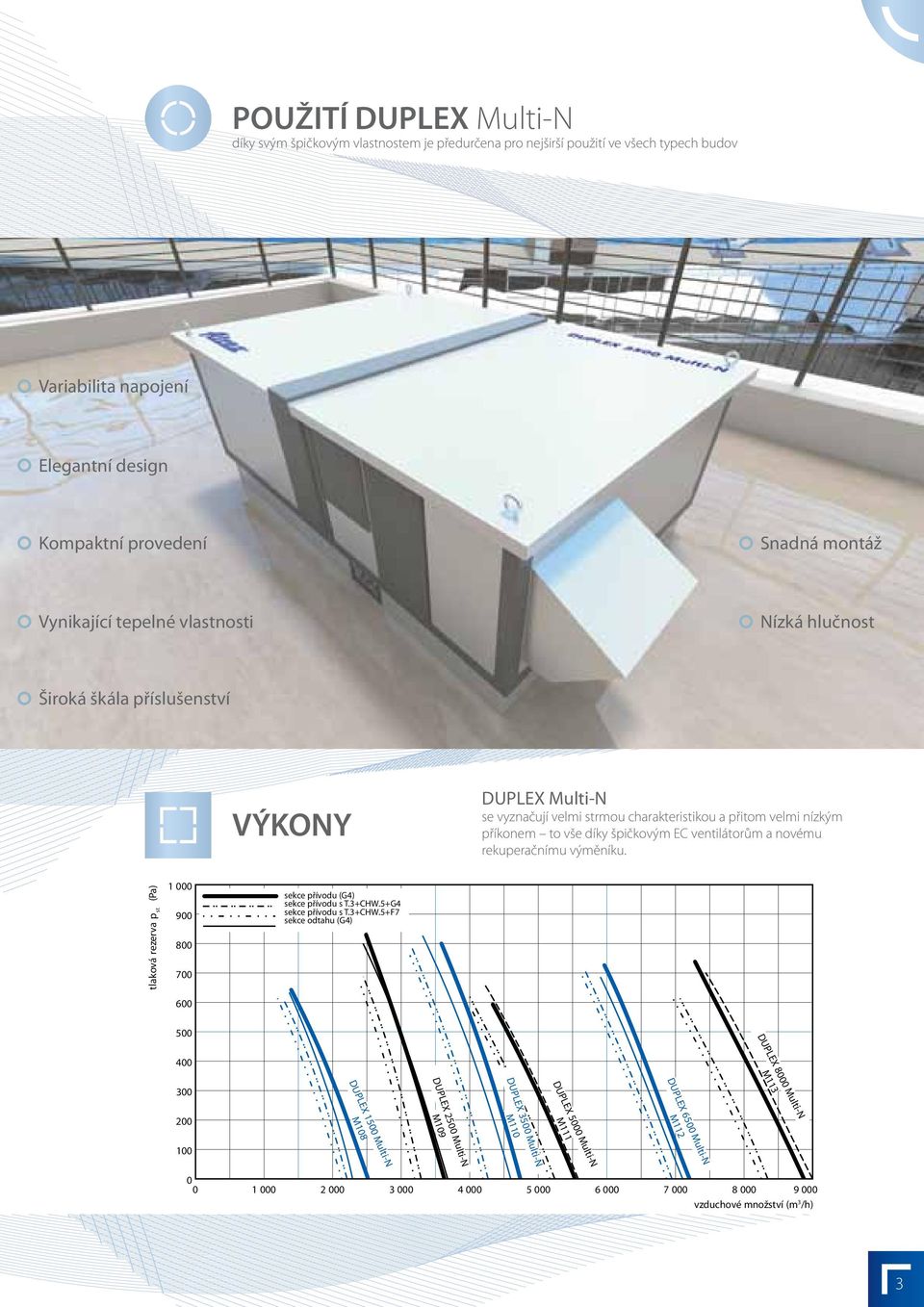

3 POUŽITÍ DUPLEX Multi-N díky svým špičkovým vlastnostem je předurčena pro nejširší použití ve všech typech budov Variabilita napojení Elegantní design Kompaktní provedení Snadná montáž Vynikající tepelné vlastnosti Nízká hlučnost Široká škála příslušenství VÝKONY DUPLEX Multi-N se vyznačují velmi strmou charakteristikou a přitom velmi nízkým příkonem to vše díky špičkovým EC ventilátorům a novému rekuperačnímu výměníku. tlaková rezerva p st (Pa) sekce přívodu (G4) sekce přívodu s T.3+CHW.5+G4 sekce přívodu s T.3+CHW.5+F7 sekce odtahu (G4) 500 DUPLEX 8000 Multi-N M DUPLEX 1500 Multi-N M108 DUPLEX 2500 Multi-N M109 DUPLEX 3500 Multi-N M DUPLEX 5000 Multi-N M111 DUPLEX 6500 Multi-N M vzduchové množství (m 3 /h) 3

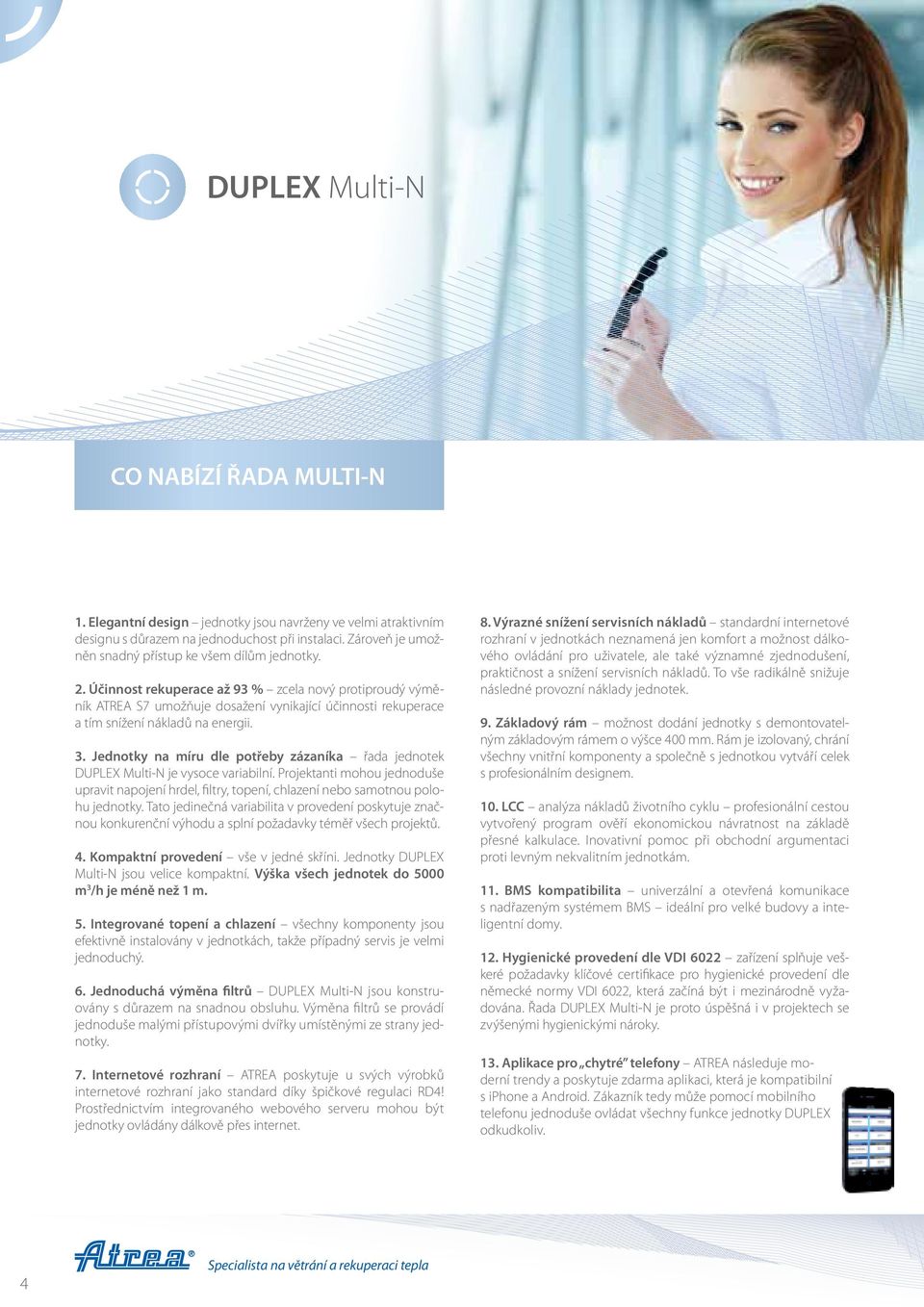

4 DUPLEX Multi-N CO NABÍZÍ ŘADA MULTI-N 1. Elegantní design jednotky jsou navrženy ve velmi atraktivním designu s důrazem na jednoduchost při instalaci. Zároveň je umožněn snadný přístup ke všem dílům jednotky. 2. Účinnost rekuperace až 93 % zcela nový protiproudý výměník ATREA S7 umožňuje dosažení vynikající účinnosti rekuperace a tím snížení nákladů na energii. 3. Jednotky na míru dle potřeby zázaníka řada jednotek DUPLEX Multi-N je vysoce variabilní. Projektanti mohou jednoduše upravit napojení hrdel, filtry, topení, chlazení nebo samotnou polohu jednotky. Tato jedinečná variabilita v provedení poskytuje značnou konkurenční výhodu a splní požadavky téměř všech projektů. 4. Kompaktní provedení vše v jedné skříni. Jednotky DUPLEX Multi-N jsou velice kompaktní. Výška všech jednotek do 5000 m 3 /h je méně než 1 m. 5. Integrované topení a chlazení všechny komponenty jsou efektivně instalovány v jednotkách, takže případný servis je velmi jednoduchý. 6. Jednoduchá výměna filtrů DUPLEX Multi-N jsou konstruovány s důrazem na snadnou obsluhu. Výměna filtrů se provádí jednoduše malými přístupovými dvířky umístěnými ze strany jednotky. 7. Internetové rozhraní ATREA poskytuje u svých výrobků internetové rozhraní jako standard díky špičkové regulaci RD4! Prostřednictvím integrovaného webového serveru mohou být jednotky ovládány dálkově přes internet. 8. Výrazné snížení servisních nákladů standardní internetové rozhraní v jednotkách neznamená jen komfort a možnost dálkového ovládání pro uživatele, ale také významné zjednodušení, praktičnost a snížení servisních nákladů. To vše radikálně snižuje následné provozní náklady jednotek. 9. Základový rám možnost dodání jednotky s demontovatelným základovým rámem o výšce 400 mm. Rám je izolovaný, chrání všechny vnitřní komponenty a společně s jednotkou vytváří celek s profesionálním designem. 10. LCC analýza nákladů životního cyklu profesionální cestou vytvořený program ověří ekonomickou návratnost na základě přesné kalkulace. Inovativní pomoc při obchodní argumentaci proti levným nekvalitním jednotkám. 11. BMS kompatibilita univerzální a otevřená komunikace s nadřazeným systémem BMS ideální pro velké budovy a inteligentní domy. 12. Hygienické provedení dle VDI 6022 zařízení splňuje veškeré požadavky klíčové certifikace pro hygienické provedení dle německé normy VDI 6022, která začíná být i mezinárodně vyžadována. Řada DUPLEX Multi-N je proto úspěšná i v projektech se zvýšenými hygienickými nároky. 13. Aplikace pro chytré telefony ATREA následuje moderní trendy a poskytuje zdarma aplikaci, která je kompatibilní s iphone a Android. Zákazník tedy může pomocí mobilního telefonu jednoduše ovládat všechny funkce jednotky DUPLEX odkudkoliv. 4

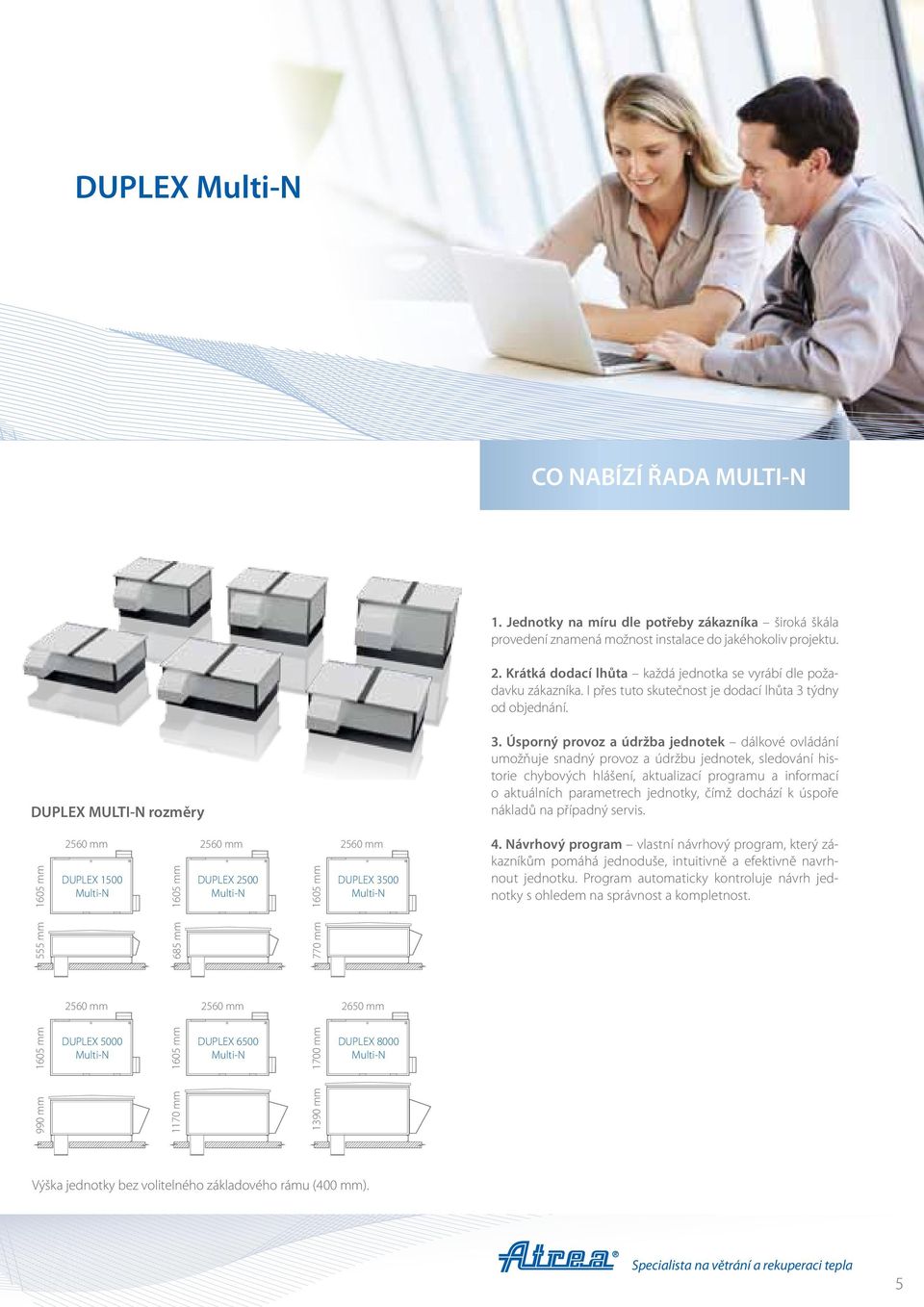

5 DUPLEX Multi-N CO NABÍZÍ ŘADA MULTI-N 1. Jednotky na míru dle potřeby zákazníka široká škála provedení znamená možnost instalace do jakéhokoliv projektu. 2. Krátká dodací lhůta každá jednotka se vyrábí dle požadavku zákazníka. I přes tuto skutečnost je dodací lhůta 3 týdny od objednání. DUPLEX MULTI-N rozměry 3. Úsporný provoz a údržba jednotek dálkové ovládání umožňuje snadný provoz a údržbu jednotek, sledování historie chybových hlášení, aktualizací programu a informací o aktuálních parametrech jednotky, čímž dochází k úspoře nákladů na případný servis mm 2560 mm DUPLEX 1500 Multi-N 2560 mm 2560 mm DUPLEX 2500 Multi-N DUPLEX 3500 Multi-N 4. Návrhový program vlastní návrhový program, který zákazníkům pomáhá jednoduše, intuitivně a efektivně navrhnout jednotku. Program automaticky kontroluje návrh jednotky s ohledem na správnost a kompletnost mm 2560 mm 2650 mm 1605 mm DUPLEX 5000 Multi-N DUPLEX 6500 Multi-N DUPLEX 8000 Multi-N 990 mm 1170 mm 1390 mm 555 mm 685 mm 1605 mm 1605 mm 770 mm 1605 mm 1700 mm Výška jednotky bez volitelného základového rámu (400 mm). 5

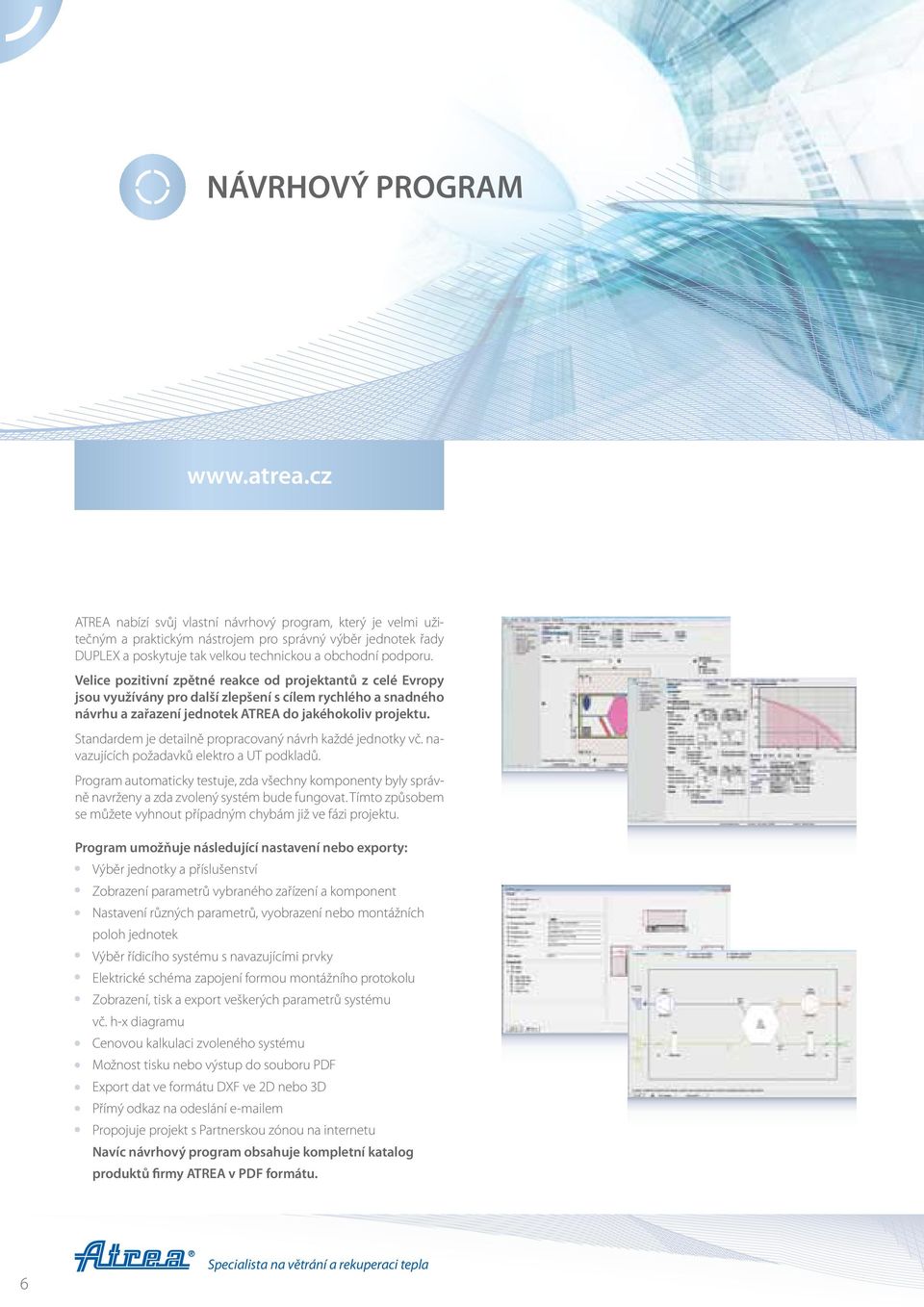

6 NÁVRHOVÝ PROGRAM ATREA nabízí svůj vlastní návrhový program, který je velmi užitečným a praktickým nástrojem pro správný výběr jednotek řady DUPLEX a poskytuje tak velkou technickou a obchodní podporu. Velice pozitivní zpětné reakce od projektantů z celé Evropy jsou využívány pro další zlepšení s cílem rychlého a snadného návrhu a zařazení jednotek ATREA do jakéhokoliv projektu. Standardem je detailně propracovaný návrh každé jednotky vč. navazujících požadavků elektro a UT podkladů. Program automaticky testuje, zda všechny komponenty byly správně navrženy a zda zvolený systém bude fungovat. Tímto způsobem se můžete vyhnout případným chybám již ve fázi projektu. Program umožňuje následující nastavení nebo exporty: Výběr jednotky a příslušenství Zobrazení parametrů vybraného zařízení a komponent Nastavení různých parametrů, vyobrazení nebo montážních poloh jednotek Výběr řídicího systému s navazujícími prvky Elektrické schéma zapojení formou montážního protokolu Zobrazení, tisk a export veškerých parametrů systému vč. h-x diagramu Cenovou kalkulaci zvoleného systému Možnost tisku nebo výstup do souboru PDF Export dat ve formátu DXF ve 2D nebo 3D Přímý odkaz na odeslání em Propojuje projekt s Partnerskou zónou na internetu Navíc návrhový program obsahuje kompletní katalog produktů firmy ATREA v PDF formátu. 6

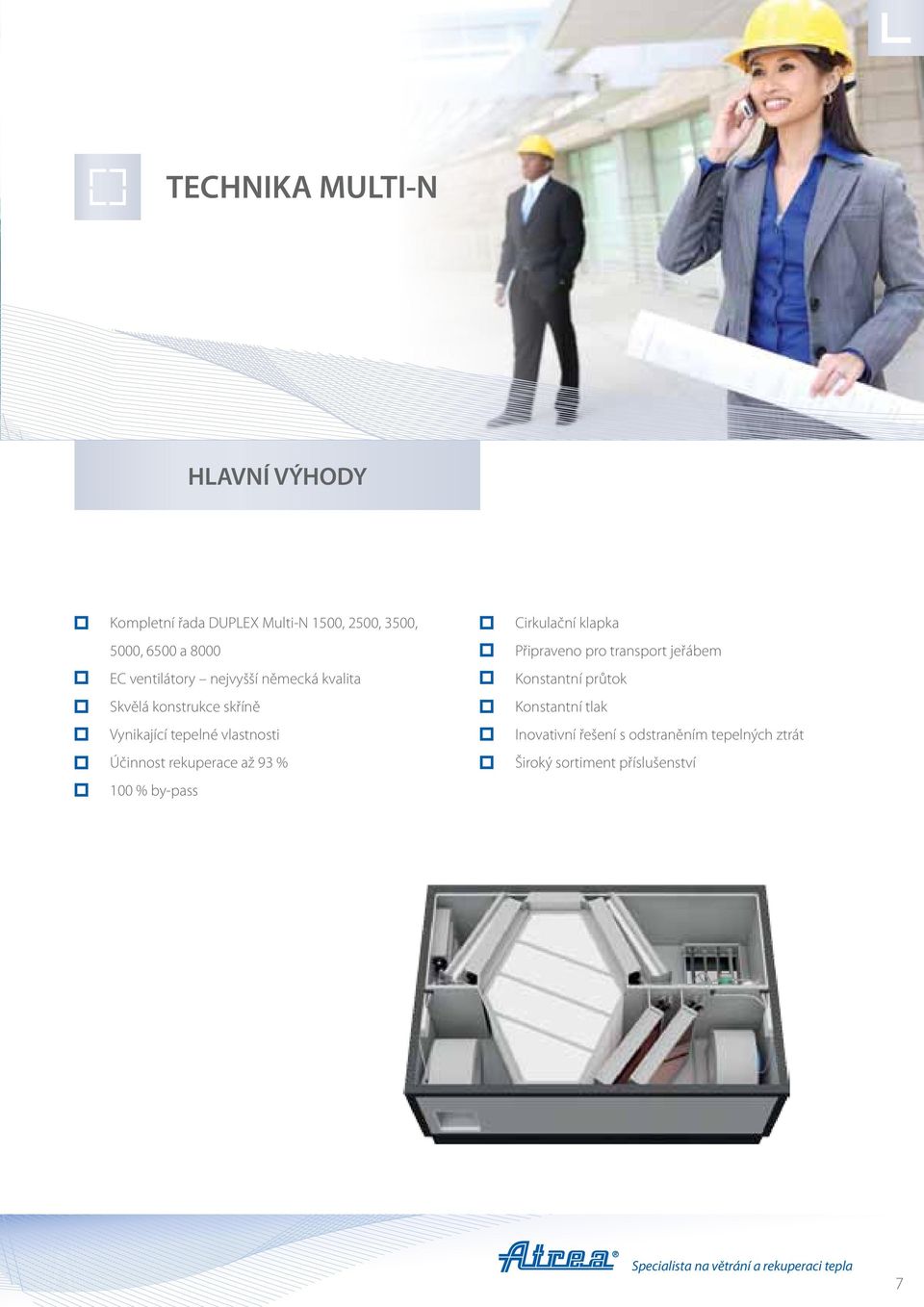

7 TECHNIKA MULTI-N HLAVNÍ VÝHODY Kompletní řada DUPLEX Multi-N 1500, 2500, 3500, 5000, 6500 a 8000 EC ventilátory nejvyšší německá kvalita Skvělá konstrukce skříně Vynikající tepelné vlastnosti Účinnost rekuperace až 93 % 100 % by-pass Cirkulační klapka Připraveno pro transport jeřábem Konstantní průtok Konstantní tlak Inovativní řešení s odstraněním tepelných ztrát Široký sortiment příslušenství 7

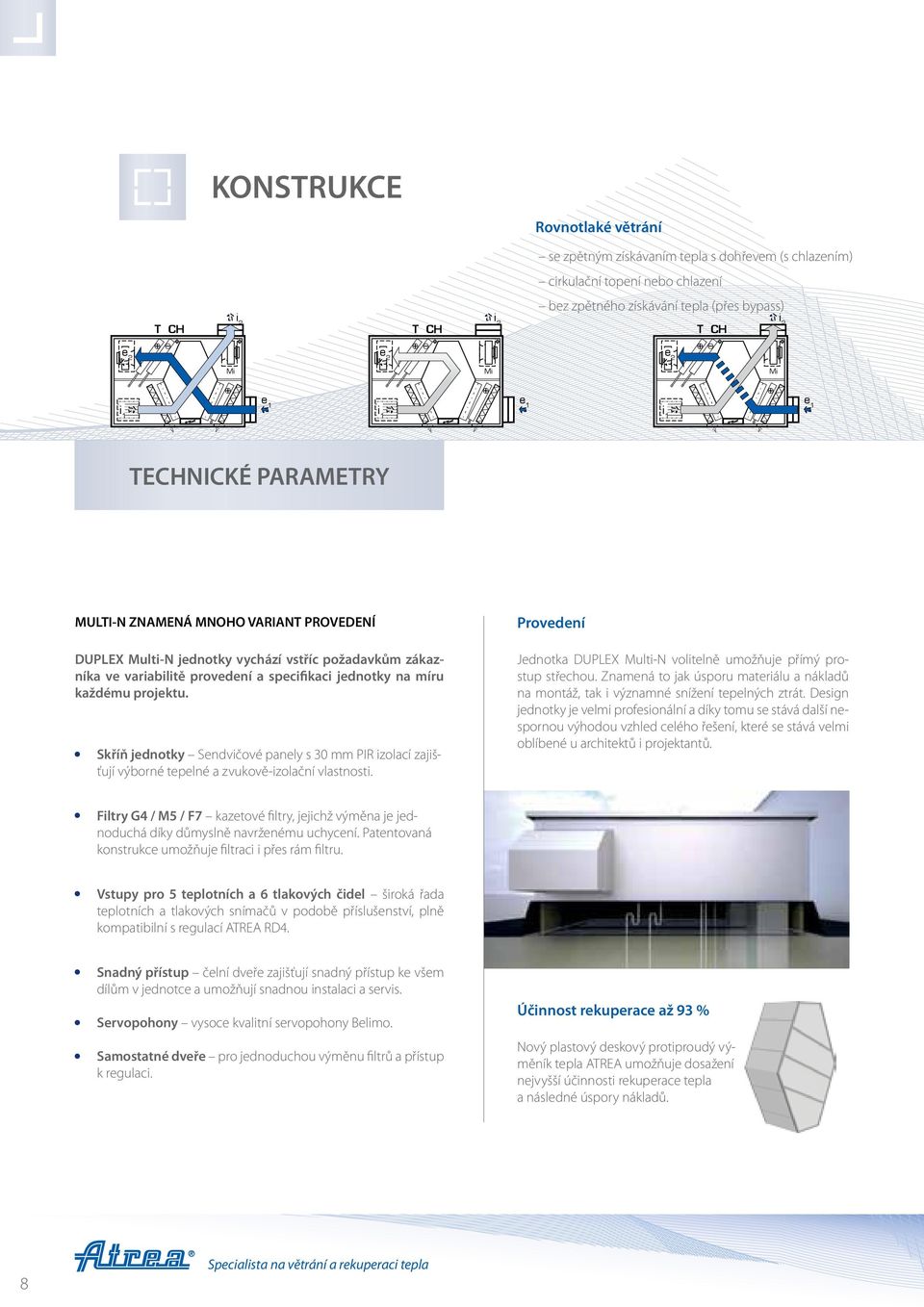

8 KONSTRUKCE Rovnotlaké větrání se zpětným získávaním tepla s dohřevem (s chlazením) cirkulační topení nebo chlazení bez zpětného získávání tepla (přes bypass) T CH i 2 T CH i 2 T CH i 2 e 2 e 2 e 2 Mi Mi Mi e 1 e 1 e 1 i 1 i 1 i 1 TECHNICKÉ PARAMETRY MULTI-N ZNAMENÁ MNOHO VARIANT PROVEDENÍ DUPLEX Multi-N jednotky vychází vstříc požadavkům zákazníka ve variabilitě provedení a specifikaci jednotky na míru každému projektu. Skříň jednotky Sendvičové panely s 30 mm PIR izolací zajišťují výborné tepelné a zvukově-izolační vlastnosti. Provedení Jednotka DUPLEX Multi-N volitelně umožňuje přímý prostup střechou. Znamená to jak úsporu materiálu a nákladů na montáž, tak i významné snížení tepelných ztrát. Design jednotky je velmi profesionální a díky tomu se stává další nespornou výhodou vzhled celého řešení, které se stává velmi oblíbené u architektů i projektantů. Filtry G4 / M5 / F7 kazetové filtry, jejichž výměna je jednoduchá díky důmyslně navrženému uchycení. Patentovaná konstrukce umožňuje filtraci i přes rám filtru. Vstupy pro 5 teplotních a 6 tlakových čidel široká řada teplotních a tlakových snímačů v podobě příslušenství, plně kompatibilní s regulací ATREA RD4. Snadný přístup čelní dveře zajišťují snadný přístup ke všem dílům v jednotce a umožňují snadnou instalaci a servis. Servopohony vysoce kvalitní servopohony Belimo. Samostatné dveře pro jednoduchou výměnu filtrů a přístup k regulaci. Účinnost rekuperace až 93 % Nový plastový deskový protiproudý výměník tepla ATREA umožňuje dosažení nejvyšší účinnosti rekuperace tepla a následné úspory nákladů. 8

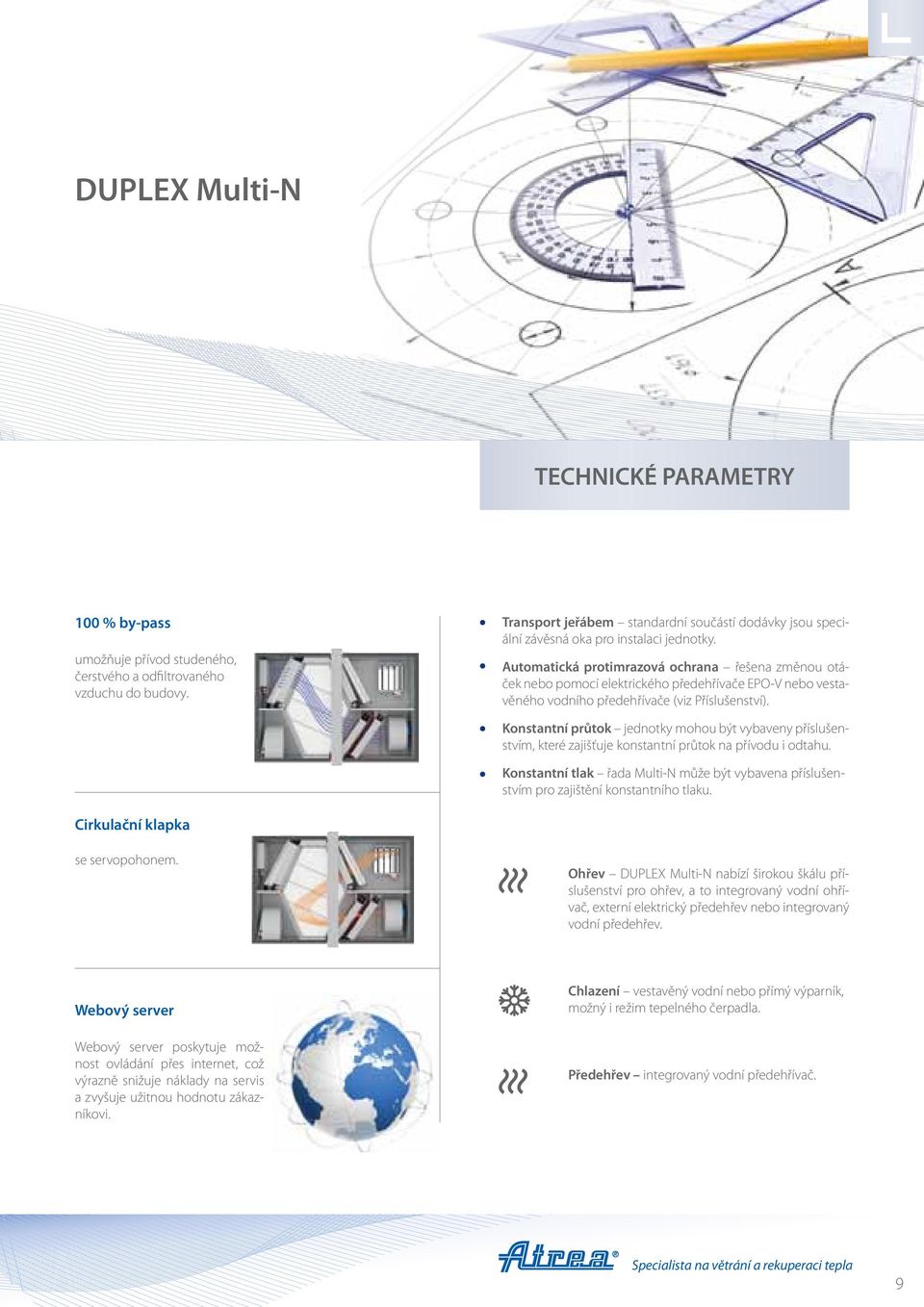

9 DUPLEX Multi-N TECHNICKÉ PARAMETRY 100 % by-pass umožňuje přívod studeného, čerstvého a odfiltrovaného vzduchu do budovy. Transport jeřábem standardní součástí dodávky jsou speciální závěsná oka pro instalaci jednotky. Automatická protimrazová ochrana řešena změnou otáček nebo pomocí elektrického předehřívače EPO-V nebo vestavěného vodního předehřívače (viz Příslušenství). Konstantní průtok jednotky mohou být vybaveny příslušenstvím, které zajišťuje konstantní průtok na přívodu i odtahu. Konstantní tlak řada Multi-N může být vybavena příslušenstvím pro zajištění konstantního tlaku. Cirkulační klapka se servopohonem. Ohřev DUPLEX Multi-N nabízí širokou škálu příslušenství pro ohřev, a to integrovaný vodní ohřívač, externí elektrický předehřev nebo integrovaný vodní předehřev. Webový server Webový server poskytuje možnost ovládání přes internet, což výrazně snižuje náklady na servis a zvyšuje užitnou hodnotu zákazníkovi. Chlazení vestavěný vodní nebo přímý výparník, možný i režim tepelného čerpadla. Předehřev integrovaný vodní předehřívač. 9

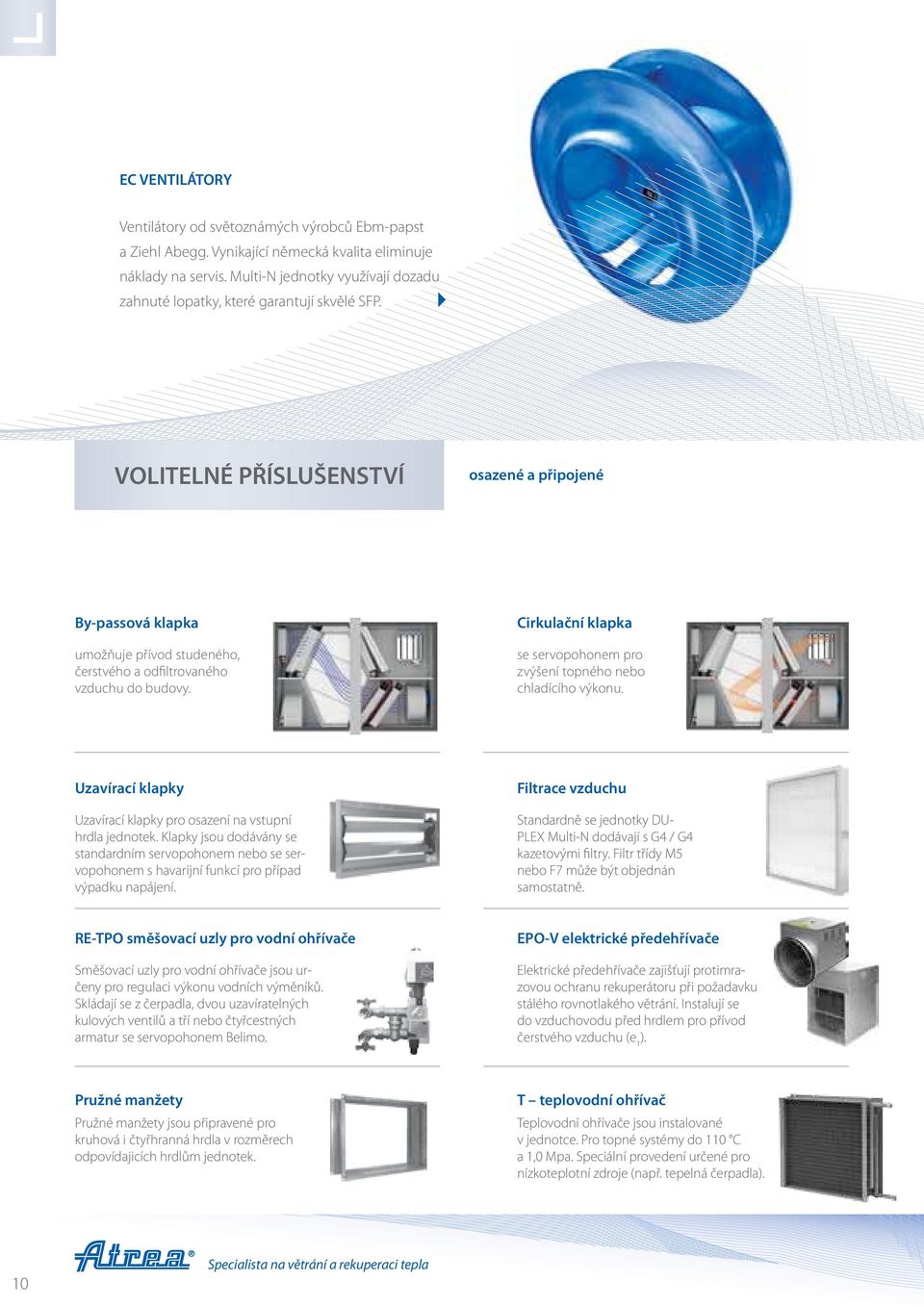

10 EC VENTILÁTORY Ventilátory od světoznámých výrobců Ebm-papst a Ziehl Abegg. Vynikající německá kvalita eliminuje náklady na servis. Multi-N jednotky využívají dozadu zahnuté lopatky, které garantují skvělé SFP. VOLITELNÉ PŘÍSLUŠENSTVÍ osazené a připojené By-passová klapka umožňuje přívod studeného, čerstvého a odfiltrovaného vzduchu do budovy. Cirkulační klapka se servopohonem pro zvýšení topného nebo chladícího výkonu. Uzavírací klapky Uzavírací klapky pro osazení na vstupní hrdla jednotek. Klapky jsou dodávány se standardním servopohonem nebo se servopohonem s havarijní funkcí pro případ výpadku napájení. Filtrace vzduchu Standardně se jednotky DU- PLEX Multi-N dodávají s G4 / G4 kazetovými filtry. Filtr třídy M5 nebo F7 může být objednán samostatně. RE-TPO směšovací uzly pro vodní ohřívače Směšovací uzly pro vodní ohřívače jsou určeny pro regulaci výkonu vodních výměníků. Skládají se z čerpadla, dvou uzavíratelných kulových ventilů a tří nebo čtyřcestných armatur se servopohonem Belimo. EPO-V elektrické předehřívače Elektrické předehřívače zajišťují protimrazovou ochranu rekuperátoru při požadavku stálého rovnotlakého větrání. Instalují se do vzduchovodu před hrdlem pro přívod čerstvého vzduchu (e 1 ). Pružné manžety Pružné manžety jsou připravené pro kruhová i čtyřhranná hrdla v rozměrech odpovídajicích hrdlům jednotek. T teplovodní ohřívač Teplovodní ohřívače jsou instalované v jednotce. Pro topné systémy do 110 C a 1,0 Mpa. Speciální provedení určené pro nízkoteplotní zdroje (např. tepelná čerpadla). 10

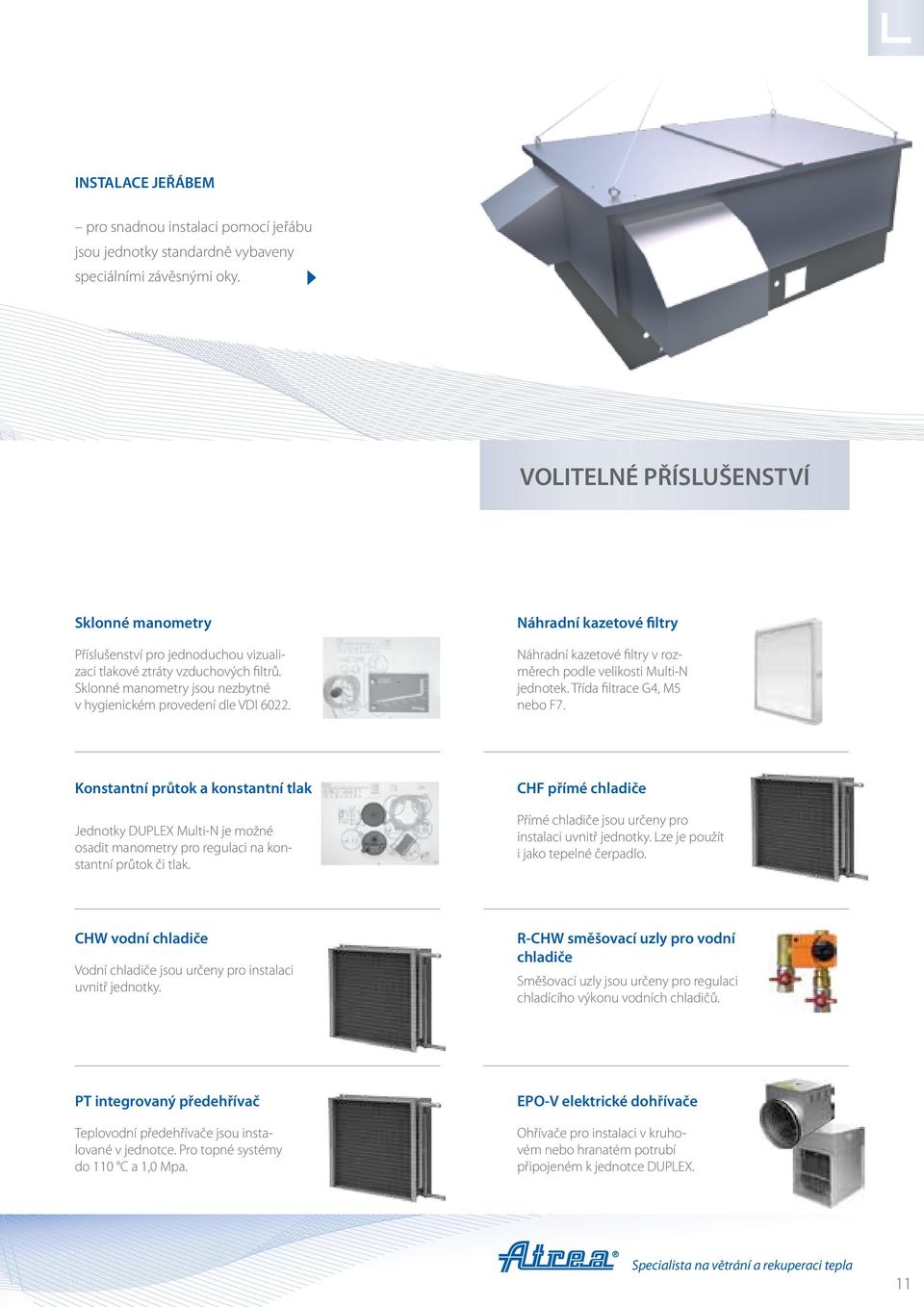

11 INSTALACE JEŘÁBEM pro snadnou instalaci pomocí jeřábu jsou jednotky standardně vybaveny speciálními závěsnými oky. VOLITELNÉ PŘÍSLUŠENSTVÍ Sklonné manometry Příslušenství pro jednoduchou vizualizaci tlakové ztráty vzduchových filtrů. Sklonné manometry jsou nezbytné v hygienickém provedení dle VDI Náhradní kazetové filtry Náhradní kazetové filtry v rozměrech podle velikosti Multi-N jednotek. Třída filtrace G4, M5 nebo F7. Konstantní průtok a konstantní tlak Jednotky DUPLEX Multi-N je možné osadit manometry pro regulaci na konstantní průtok či tlak. CHF přímé chladiče Přímé chladiče jsou určeny pro instalaci uvnitř jednotky. Lze je použít i jako tepelné čerpadlo. CHW vodní chladiče Vodní chladiče jsou určeny pro instalaci uvnitř jednotky. R-CHW směšovací uzly pro vodní chladiče Směšovací uzly jsou určeny pro regulaci chladícího výkonu vodních chladičů. PT integrovaný předehřívač Teplovodní předehřívače jsou instalované v jednotce. Pro topné systémy do 110 C a 1,0 Mpa. EPO-V elektrické dohřívače Ohřívače pro instalaci v kruhovém nebo hranatém potrubí připojeném k jednotce DUPLEX. 11

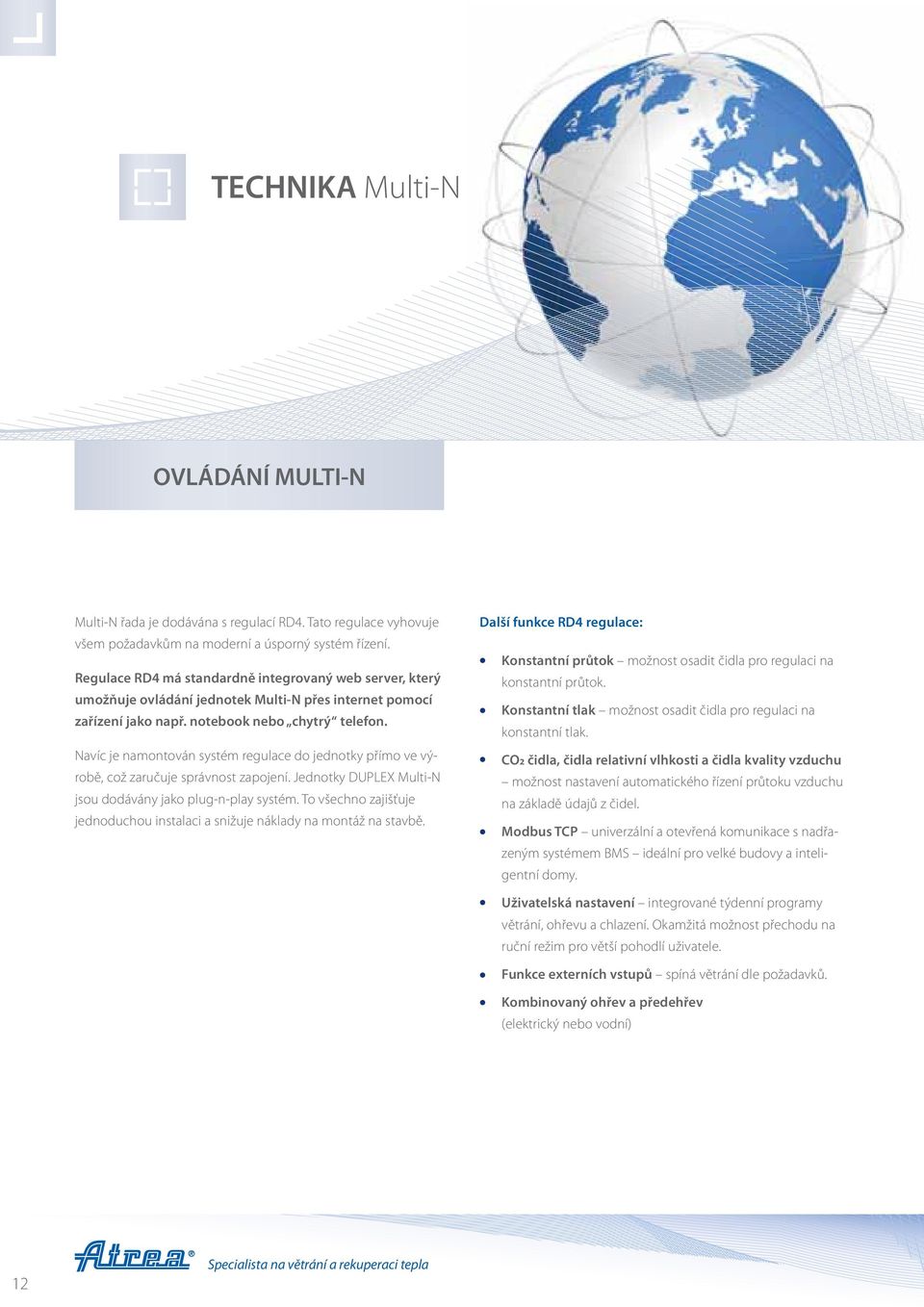

12 TECHNIKA Multi-N OVLÁDÁNÍ MULTI-N Multi-N řada je dodávána s regulací RD4. Tato regulace vyhovuje všem požadavkům na moderní a úsporný systém řízení. Regulace RD4 má standardně integrovaný web server, který umožňuje ovládání jednotek Multi-N přes internet pomocí zařízení jako např. notebook nebo chytrý telefon. Navíc je namontován systém regulace do jednotky přímo ve výrobě, což zaručuje správnost zapojení. Jednotky DUPLEX Multi-N jsou dodávány jako plug-n-play systém. To všechno zajišťuje jednoduchou instalaci a snižuje náklady na montáž na stavbě. Další funkce RD4 regulace: Konstantní průtok možnost osadit čidla pro regulaci na konstantní průtok. Konstantní tlak možnost osadit čidla pro regulaci na konstantní tlak. CO2 čidla, čidla relativní vlhkosti a čidla kvality vzduchu možnost nastavení automatického řízení průtoku vzduchu na základě údajů z čidel. Modbus TCP univerzální a otevřená komunikace s nadřazeným systémem BMS ideální pro velké budovy a inteligentní domy. Uživatelská nastavení integrované týdenní programy větrání, ohřevu a chlazení. Okamžitá možnost přechodu na ruční režim pro větší pohodlí uživatele. Funkce externích vstupů spíná větrání dle požadavků. Kombinovaný ohřev a předehřev (elektrický nebo vodní) 12

13 DUPLEX Multi-N OVLÁDÁNÍ MULTI-N A CP 18 Provedení pro zapuštění do zdi INTEGROVANÝ WEB SERVER JAKO STANDARD Servisní technik je schopen na dálku provést kontrolu nastavení, zjistit případnou závadu a obratem opravit. B CP 19 Provedení nástěnné Dálková aktualizace programu se zachováním uživatelských nastavení. Zobrazení aktuálních chybových hlášení. Zobrazení historie chybových hlášení. Jednotka navíc zaznamenává i čas a datum zapnutí, takže mohou být lehce identifikovány chyby pramenící z výpadku napájení. Intuitivní a uživatelsky přátelské prostředí se zobrazením všech základních i servisních parametrů. C Aplikace pro chytré telefony 13

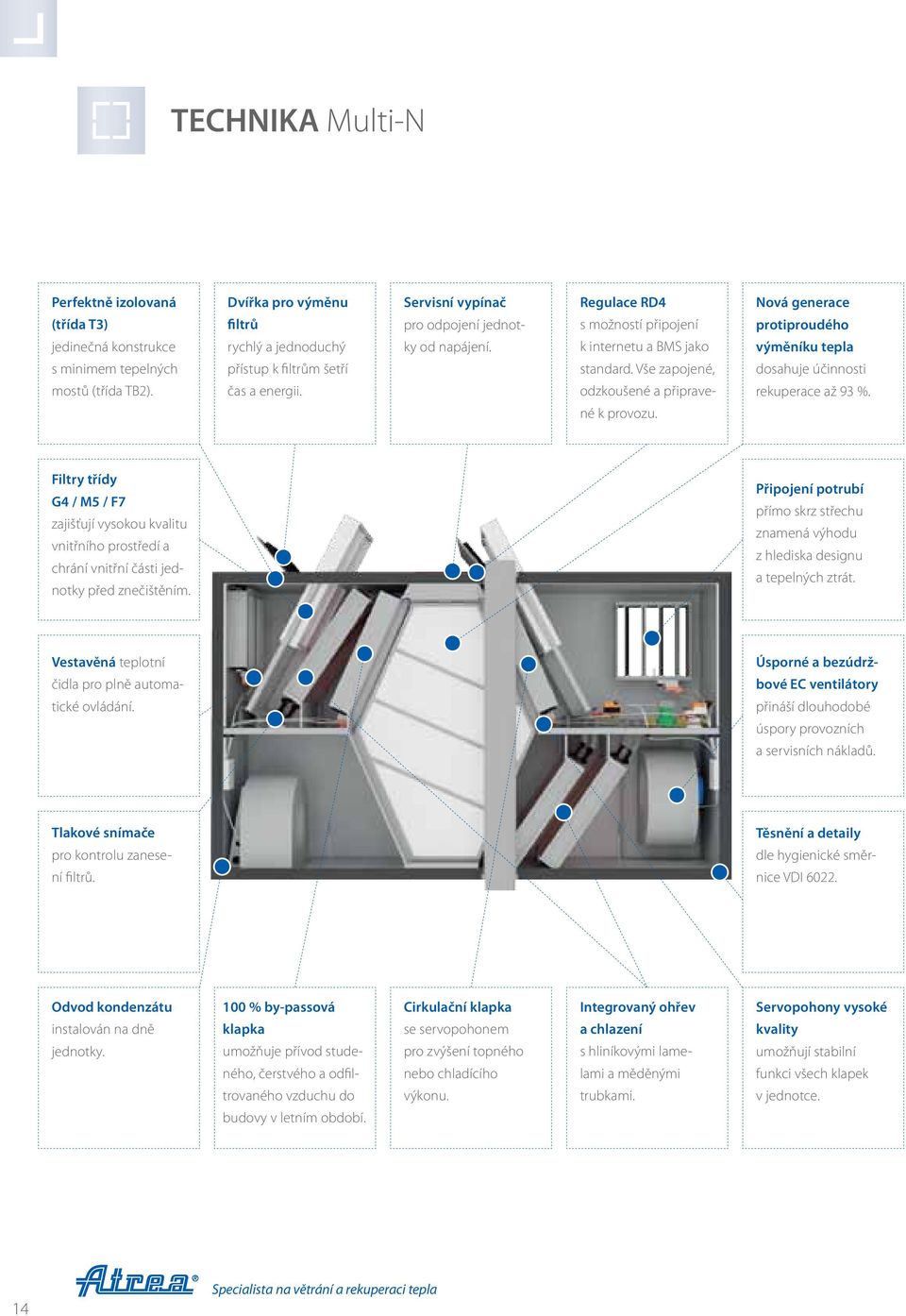

14 TECHNIKA Multi-N Perfektně izolovaná (třída T3) jedinečná konstrukce s minimem tepelných mostů (třída TB2). Dvířka pro výměnu filtrů rychlý a jednoduchý přístup k filtrům šetří čas a energii. Servisní vypínač pro odpojení jednotky od napájení. Regulace RD4 s možností připojení k internetu a BMS jako standard. Vše zapojené, odzkoušené a připravené k provozu. Nová generace protiproudého výměníku tepla dosahuje účinnosti rekuperace až 93 %. Filtry třídy G4 / M5 / F7 zajišťují vysokou kvalitu vnitřního prostředí a chrání vnitřní části jednotky před znečištěním. Připojení potrubí přímo skrz střechu znamená výhodu z hlediska designu a tepelných ztrát. Vestavěná teplotní čidla pro plně automatické ovládání. Úsporné a bezúdržbové EC ventilátory přináší dlouhodobé úspory provozních a servisních nákladů. Tlakové snímače pro kontrolu zanesení filtrů. Těsnění a detaily dle hygienické směrnice VDI Odvod kondenzátu instalován na dně jednotky. 100 % by-passová klapka umožňuje přívod studeného, čerstvého a odfiltrovaného vzduchu do budovy v letním období. Cirkulační klapka se servopohonem pro zvýšení topného nebo chladícího výkonu. Integrovaný ohřev a chlazení s hliníkovými lamelami a měděnými trubkami. Servopohony vysoké kvality umožňují stabilní funkci všech klapek v jednotce. 14

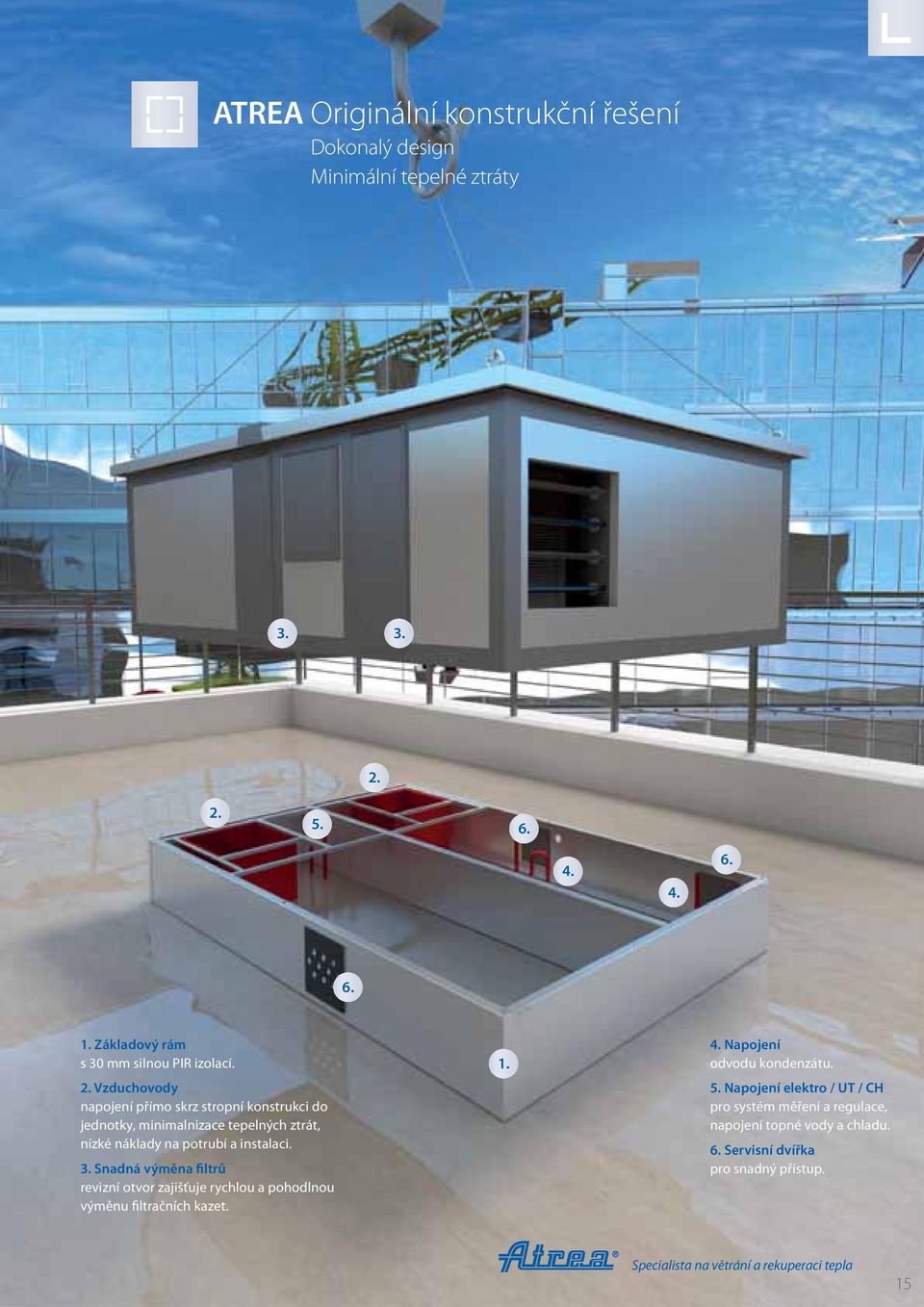

15 ATREA Originální konstrukční řešení Dokonalý design Minimální tepelné ztráty Základový rám s 30 mm silnou PIR izolací. 2. Vzduchovody napojení přímo skrz stropní konstrukci do jednotky, minimalnizace tepelných ztrát, nízké náklady na potrubí a instalaci. 3. Snadná výměna filtrů revizní otvor zajišťuje rychlou a pohodlnou výměnu filtračních kazet Napojení odvodu kondenzátu. 5. Napojení elektro / UT / CH pro systém měření a regulace, napojení topné vody a chladu. 6. Servisní dvířka pro snadný přístup. 15

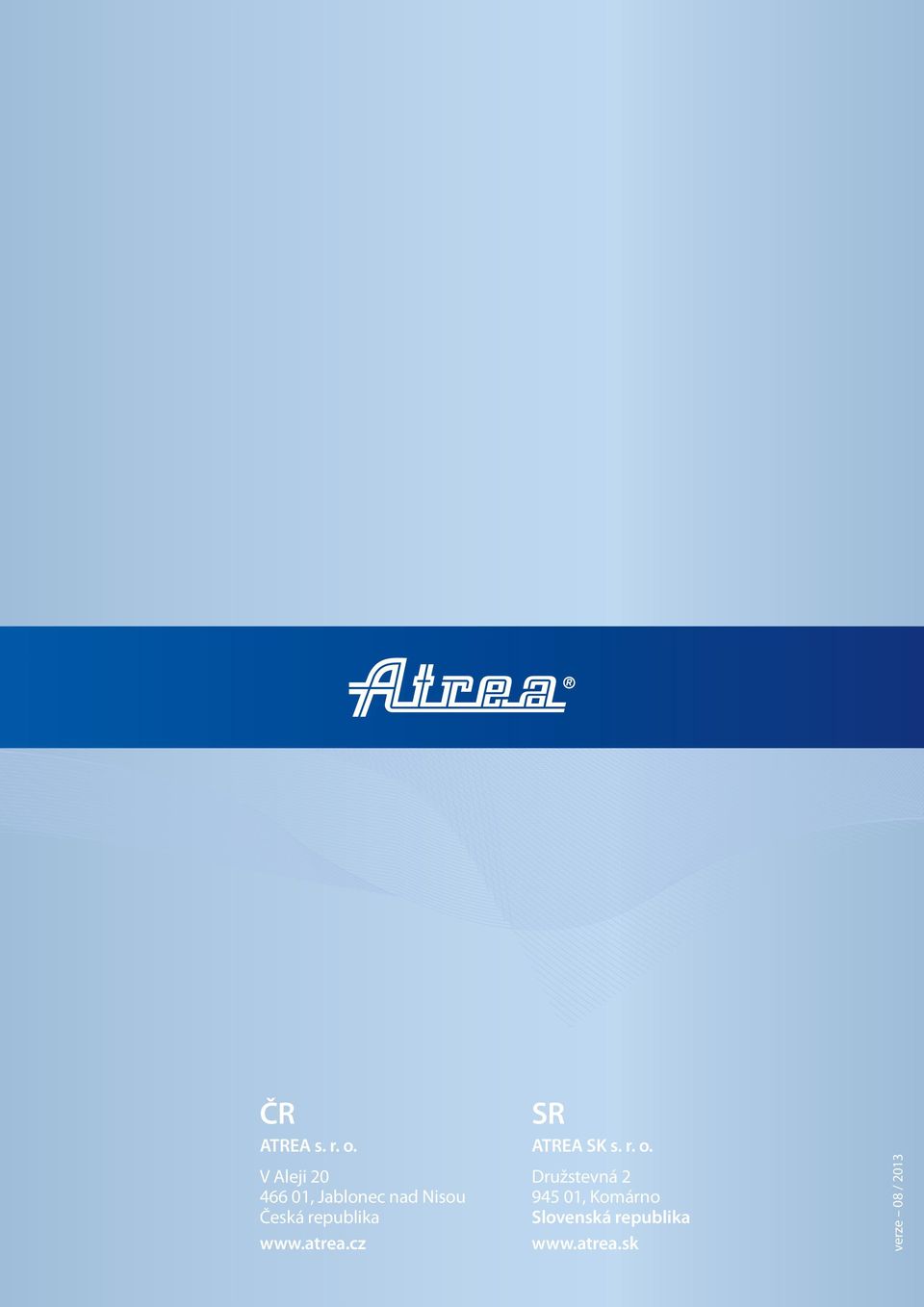

16 ČR ATREA s. r. o. V Aleji , Jablonec nad Nisou Česká republika SR ATREA SK s. r. o. Družstevná , Komárno Slovenská republika verze 08 / 2013
