1 Obsah Přehled artiklových a objednacích čísel, strana Zero-Point System 3-8 Vestavné upínací moduly K5/10/20/ Nástavné upínací moduly K5/10/20/ Horizontální rychloupínací válec Upínací moduly pro automatizaci Hydraulické upínací stanice Upínací čepy a šrouby pro čepy K5/10/20/ Příslušenství NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 3

2 Přednosti na první pohled! Základní přednosti systému shrnuty do 10 bodů. Soubor těchto předností vytváří novou řadu výrobků AMF, která bude zcela jistě vyhovovat Vašim požadavkům. Nerezavějící ušlechtilá ocel! Bezpečnost systému! Vysoce legovaná, ušlechtilá ocel - žádná koroze. Upínací modul je možno vždy otevřít. Přívod média! Nepatrná vestavná hloubka, menší potřeba zásobovacích vstupů. Kontakt ve třech bodech! Přenos síly prostřednictvím 3-kontaktního principu. Díky optimálnímu rozdělení sil nedochází ke smykovému namáhání kuliček. Závěrná poloha! Kuličky jsou optimálně sevřeny ze tří stran.

3 Větší vstupní otvor! Žádné naklánění! Přednastavení polohy pouze 12 mm. Bez nutnost naklánět při zasouvání a vysouvání. Velká přídržná a uzavírací síla! Přídržná síla Uzavírací síla hydr. pneum. K ,5 K K K Větší průměr kuličky! Žádná ložiska! Plocha kuličky větší o 784% oproti běžným systémům. Kuličky jsou volně uloženy v tzv.kuličkovém kanálku.

4 Zero-Point System Rovina obrobku / přípravku Místo spojení Rovina stroje 6 ZERO-POINT-SYSTEMS NAROS spol.s r.o. ZLÍN - tel./fax

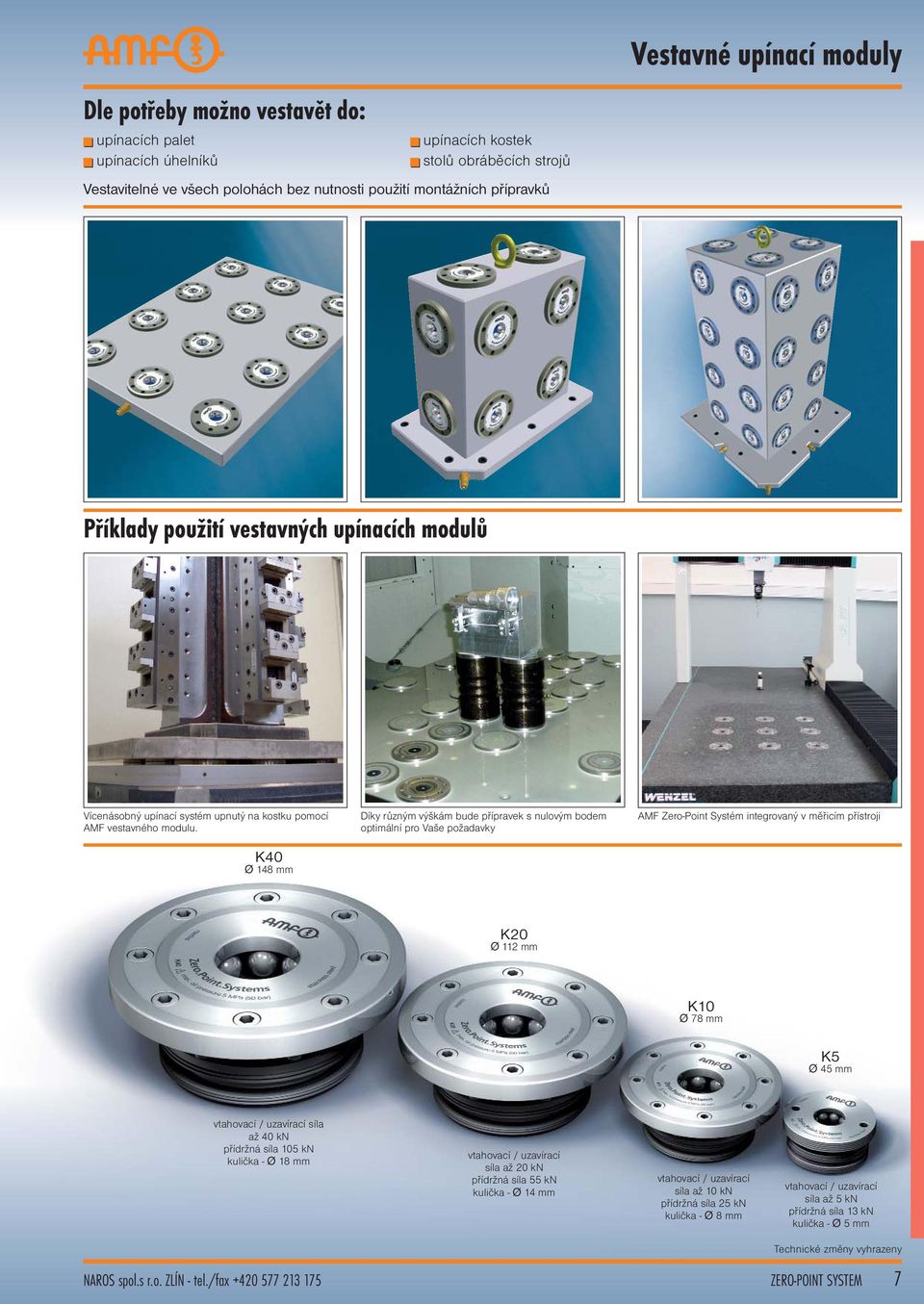

5 Vestavné upínací moduly Dle potřeby možno vestavět do: upínacích palet upínacích kostek upínacích úhelníků stolů obráběcích strojů Vestavitelné ve všech polohách bez nutnosti použití montážních přípravků Příklady použití vestavných upínacích modulů Vícenásobný upínací systém upnutý na kostku pomocí AMF vestavného modulu. K40 Ø 148 mm Díky různým výškám bude přípravek s nulovým bodem optimální pro Vaše požadavky AMF Zero-Point Systém integrovaný v měřicím přístroji K20 Ø 112 mm K10 Ø 78 mm K5 Ø 45 mm vtahovací / uzavírací síla až 40 kn přídržná síla 105 kn kulička - Ø 18 mm vtahovací / uzavírací síla až 20 kn přídržná síla 55 kn kulička - Ø 14 mm vtahovací / uzavírací síla až 10 kn přídržná síla 25 kn kulička - Ø 8 mm vtahovací / uzavírací síla až 5 kn přídržná síla 13 kn kulička - Ø 5 mm NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 7

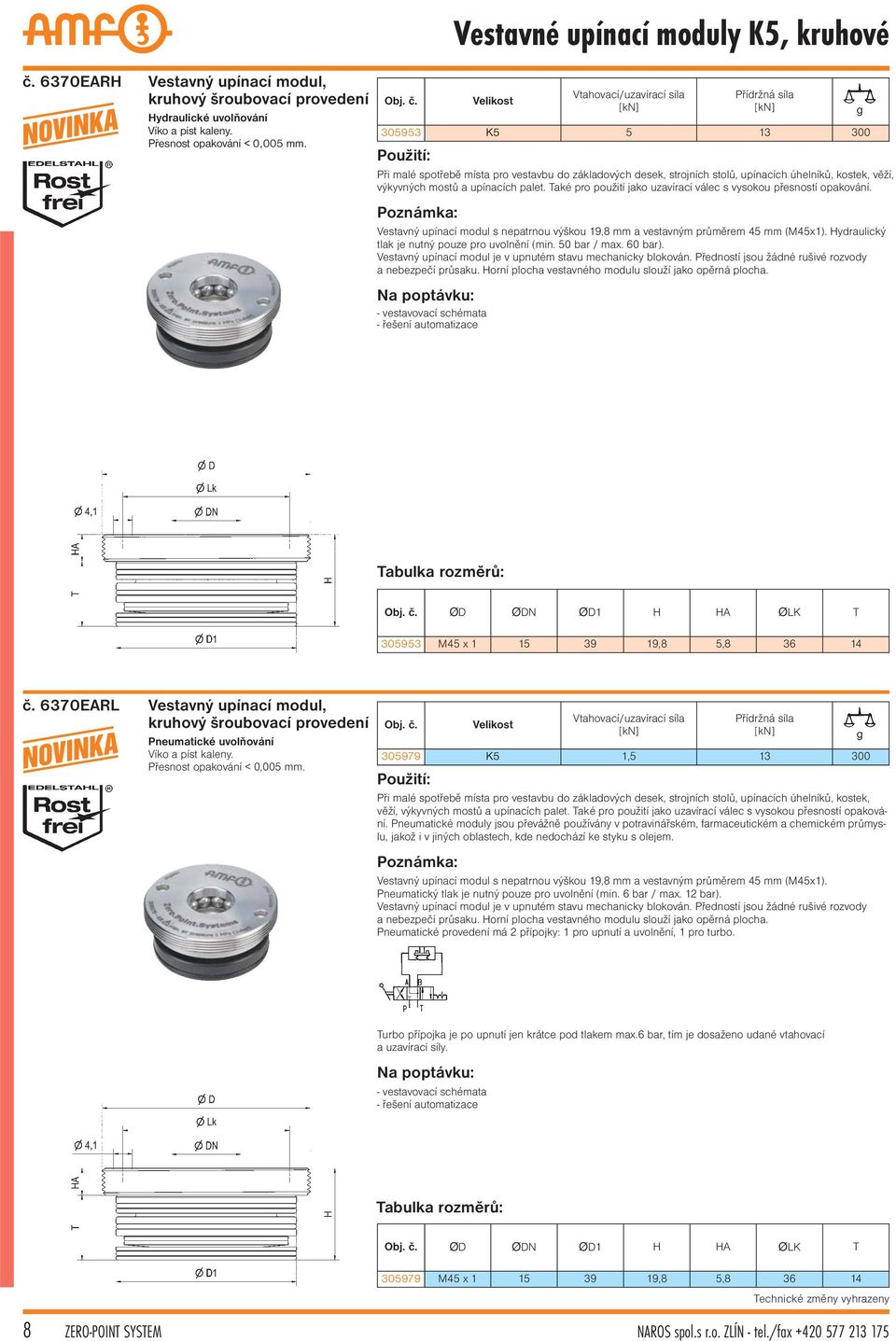

6 č. 6370EARH Vestavný upínací modul, kruhový šroubovací provedení Hydraulické uvolňování Vestavné upínací moduly K5, kruhové Přídržná síla K Při malé spotřebě místa pro vestavbu do základových desek, strojních stolů, upínacích úhelníků, kostek, věží, výkyvných mostů a upínacích palet. Také pro použití jako uzavírací válec s vysokou přesností opakování. Vestavný upínací modul s nepatrnou výškou 19,8 mm a vestavným průměrem 45 mm (M45x1). Hydraulický tlak je nutný pouze pro uvolnění (min. 50 bar / max. 60 bar). Vestavný upínací modul je v upnutém stavu mechanicky blokován. Předností jsou žádné rušivé rozvody a nebezpečí průsaku. Horní plocha vestavného modulu slouží jako opěrná plocha. - vestavovací schémata - řešení automatizace g ØD ØDN ØD1 H HA ØLK T M45 x ,8 5, č. 6370EARL Vestavný upínací modul, kruhový šroubovací provedení Pneumatické uvolňování Přídržná síla K5 1, Při malé spotřebě místa pro vestavbu do základových desek, strojních stolů, upínacích úhelníků, kostek, věží, výkyvných mostů a upínacích palet. Také pro použití jako uzavírací válec s vysokou přesností opakování. Pneumatické moduly jsou převážně používány v potravinářském, farmaceutickém a chemickém průmyslu, jakož i v jiných oblastech, kde nedochází ke styku s olejem. Vestavný upínací modul s nepatrnou výškou 19,8 mm a vestavným průměrem 45 mm (M45x1). Pneumatický tlak je nutný pouze pro uvolnění (min. 6 bar / max. 12 bar). Vestavný upínací modul je v upnutém stavu mechanicky blokován. Předností jsou žádné rušivé rozvody a nebezpečí průsaku. Horní plocha vestavného modulu slouží jako opěrná plocha. Pneumatické provedení má 2 přípojky: 1 pro upnutí a uvolnění, 1 pro turbo. g Turbo přípojka je po upnutí jen krátce pod tlakem max.6 bar, tím je dosaženo udané vtahovací a uzavírací síly. - vestavovací schémata - řešení automatizace ØD ØDN ØD1 H HA ØLK T M45 x ,8 5, ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

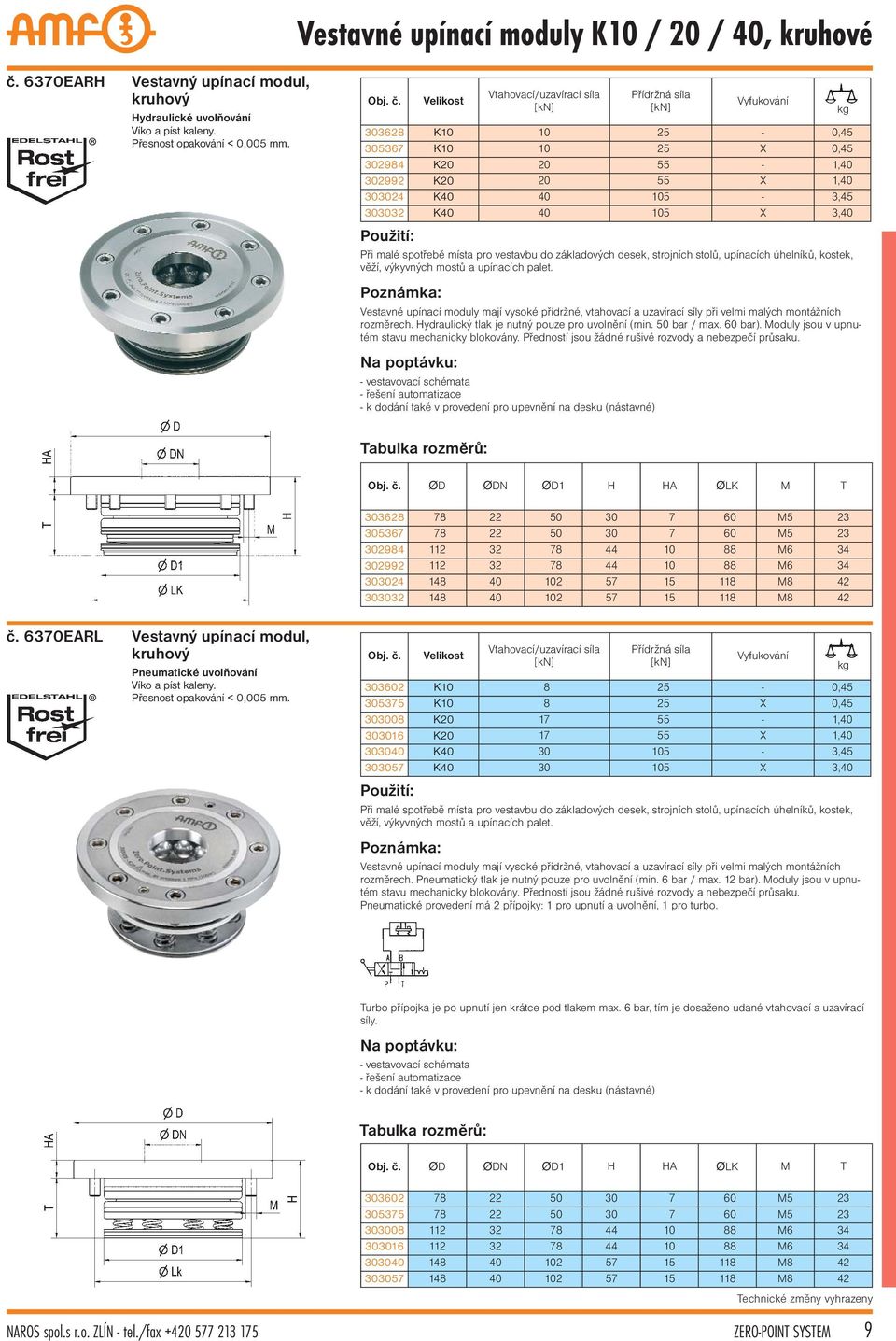

7 Vestavné upínací moduly K10 / 20 / 40, kruhové č. 6370EARH Vestavný upínací modul, kruhový Hydraulické uvolňování Přídržná síla Vyfukování K , K X 0, K , K X 1, K , K X 3,40 Při malé spotřebě místa pro vestavbu do základových desek, strojních stolů, upínacích úhelníků, kostek, věží, výkyvných mostů a upínacích palet. Vestavné upínací moduly mají vysoké přídržné, vtahovací a uzavírací síly při velmi malých montážních rozměrech. Hydraulický tlak je nutný pouze pro uvolnění (min. 50 bar / max. 60 bar). Moduly jsou v upnutém stavu mechanicky blokovány. Předností jsou žádné rušivé rozvody a nebezpečí průsaku. - vestavovací schémata - řešení automatizace - k dodání také v provedení pro upevnění na desku (nástavné) kg g ØD ØDN ØD1 H HA ØLK M T M M M M M M8 42 č. 6370EARL Vestavný upínací modul, kruhový Pneumatické uvolňování Přídržná síla Vyfukování K , K X 0, K , K X 1, K , K X 3,40 Při malé spotřebě místa pro vestavbu do základových desek, strojních stolů, upínacích úhelníků, kostek, věží, výkyvných mostů a upínacích palet. Vestavné upínací moduly mají vysoké přídržné, vtahovací a uzavírací síly při velmi malých montážních rozměrech. Pneumatický tlak je nutný pouze pro uvolnění (min. 6 bar / max. 12 bar). Moduly jsou v upnutém stavu mechanicky blokovány. Předností jsou žádné rušivé rozvody a nebezpečí průsaku. Pneumatické provedení má 2 přípojky: 1 pro upnutí a uvolnění, 1 pro turbo. kg g Turbo přípojka je po upnutí jen krátce pod tlakem max. 6 bar, tím je dosaženo udané vtahovací a uzavírací síly. - vestavovací schémata - řešení automatizace - k dodání také v provedení pro upevnění na desku (nástavné) ØD ØDN ØD1 H HA ØLK M T M M M M M M8 42 NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 9

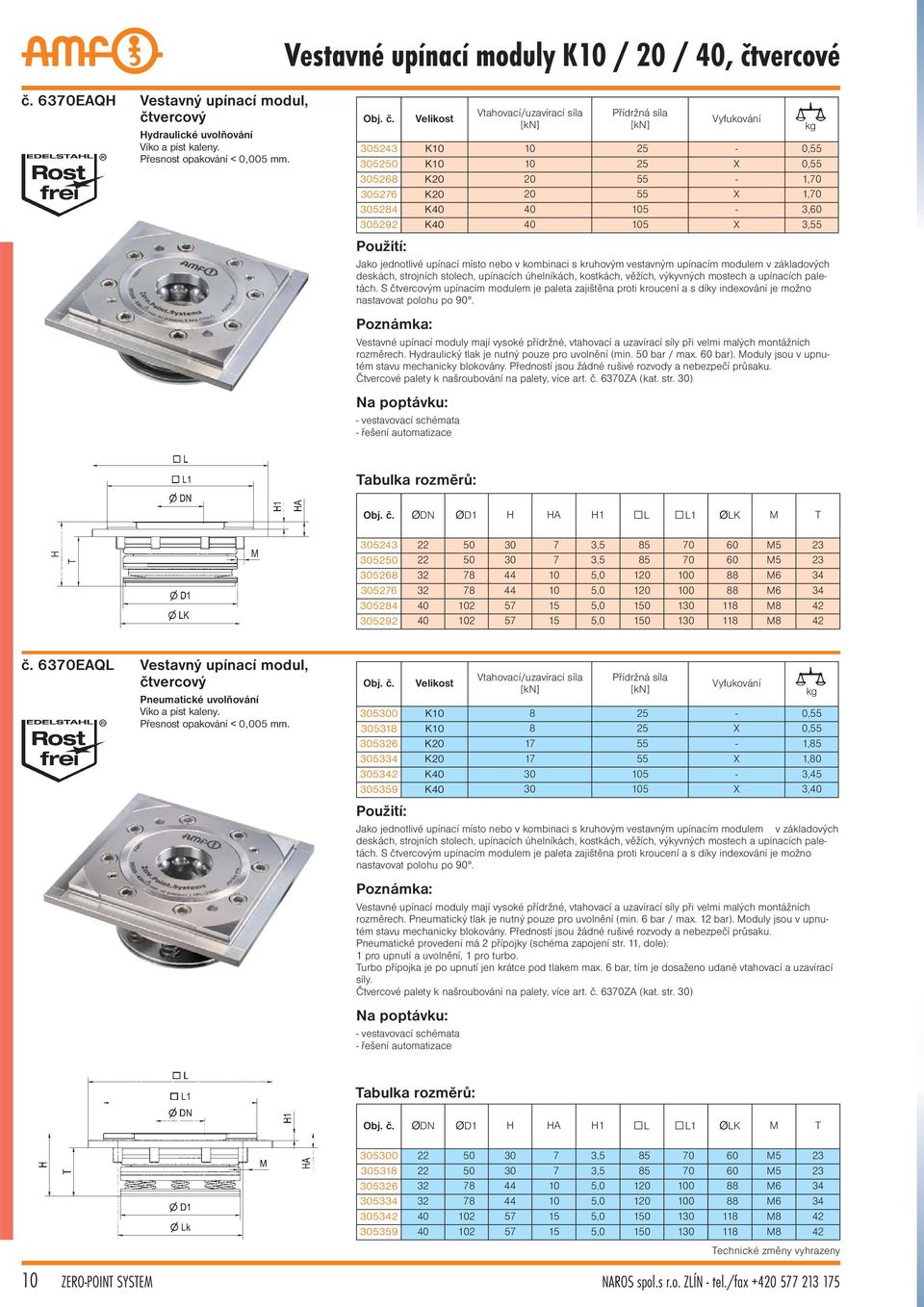

8 Vestavné upínací moduly K10 / 20 / 40, čtvercové č. 6370EAQH Vestavný upínací modul, čtvercový Hydraulické uvolňování Přídržná síla Vyfukování K , K X 0, K , K X 1, K , K X 3,55 Jako jednotlivé upínací místo nebo v kombinaci s kruhovým vestavným upínacím modulem v základových deskách, strojních stolech, upínacích úhelníkách, kostkách, věžích, výkyvných mostech a upínacích paletách. S čtvercovým upínacím modulem je paleta zajištěna proti kroucení a s díky indexování je možno nastavovat polohu po 90. Vestavné upínací moduly mají vysoké přídržné, vtahovací a uzavírací síly při velmi malých montážních rozměrech. Hydraulický tlak je nutný pouze pro uvolnění (min. 50 bar / max. 60 bar). Moduly jsou v upnutém stavu mechanicky blokovány. Předností jsou žádné rušivé rozvody a nebezpečí průsaku. Čtvercové palety k našroubování na palety, více art. č. 6370ZA (kat. str. 30) - vestavovací schémata - řešení automatizace kg g ØDN ØD1 H HA H1 Y L Y L1 ØLK M T , M , M , M , M , M , M8 42 č. 6370EAQL Vestavný upínací modul, čtvercový Pneumatické uvolňování Přídržná síla Vyfukování K , K X 0, K , K X 1, K , K X 3,40 Jako jednotlivé upínací místo nebo v kombinaci s kruhovým vestavným upínacím modulem v základových deskách, strojních stolech, upínacích úhelníkách, kostkách, věžích, výkyvných mostech a upínacích paletách. S čtvercovým upínacím modulem je paleta zajištěna proti kroucení a s díky indexování je možno nastavovat polohu po 90. Vestavné upínací moduly mají vysoké přídržné, vtahovací a uzavírací síly při velmi malých montážních rozměrech. Pneumatický tlak je nutný pouze pro uvolnění (min. 6 bar / max. 12 bar). Moduly jsou v upnutém stavu mechanicky blokovány. Předností jsou žádné rušivé rozvody a nebezpečí průsaku. Pneumatické provedení má 2 přípojky (schéma zapojení str. 11, dole): 1 pro upnutí a uvolnění, 1 pro turbo. Turbo přípojka je po upnutí jen krátce pod tlakem max. 6 bar, tím je dosaženo udané vtahovací a uzavírací síly. Čtvercové palety k našroubování na palety, více art. č. 6370ZA (kat. str. 30) - vestavovací schémata - řešení automatizace kg g ØDN ØD1 H HA H1 Y L Y L1 ØLK M T , M , M , M , M , M , M ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

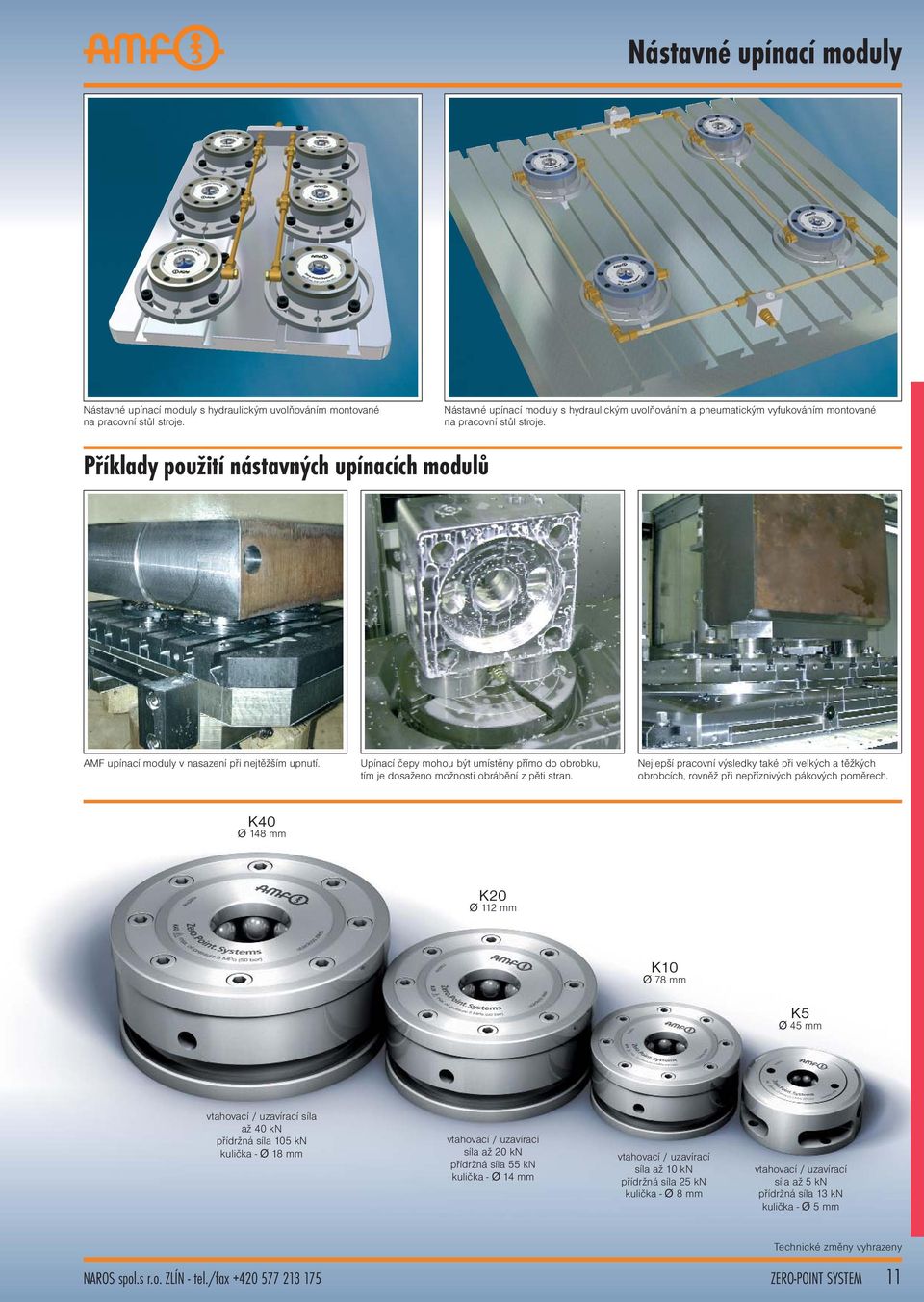

9 Nástavné upínací moduly Nástavné upínací moduly s hydraulickým uvolňováním montované na pracovní stůl stroje. Nástavné upínací moduly s hydraulickým uvolňováním a pneumatickým vyfukováním montované na pracovní stůl stroje. Příklady použití nástavných upínacích modulů AMF upínací moduly v nasazení při nejtěžším upnutí. Upínací čepy mohou být umístěny přímo do obrobku, tím je dosaženo možnosti obrábění z pěti stran. Nejlepší pracovní výsledky také při velkých a těžkých obrobcích, rovněž při nepříznivých pákových poměrech. K40 Ø 148 mm K20 Ø 112 mm K10 Ø 78 mm K5 Ø 45 mm vtahovací / uzavírací síla až 40 kn přídržná síla 105 kn kulička - Ø 18 mm vtahovací / uzavírací síla až 20 kn přídržná síla 55 kn kulička - Ø 14 mm vtahovací / uzavírací síla až 10 kn přídržná síla 25 kn kulička - Ø 8 mm vtahovací / uzavírací síla až 5 kn přídržná síla 13 kn kulička - Ø 5 mm NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 11

10 Nástavné upínací moduly K5, kruhové č. 6370AARH Vestavný upínací modul, kruhový Hydraulické uvolňování Přídržná síla K K nástavbě na pracovní stůl strojů, upínací úhelníky, kostky, věže, výkyvné mosty a upínací palety. Hydraulický tlak je nutný pouze pro uvolnění (min. 50 bar / max. 60 bar). Upínací modul je v upnutém stavu mechanicky blokován. Předností jsou žádné překážející rozvody a nebezpečí průsaku. Horní plocha modulu slouží jako opěrná plocha. - individuální tělesa - řešení automatizace g ØB ØD ØDB ØDN HA K R , G1/8 č. 6370AARL Vestavný upínací modul, kruhový Pneumatické uvolňování Přídržná síla K5 1, K nástavbě na pracovní stůl strojů, upínací úhelníky, kostky, věže, výkyvné mosty a upínací palety. Pneumatický tlak je nutný pouze pro uvolnění (min. 6 bar / max. 12 bar). Upínací modul je v upnutém stavu mechanicky blokován. Předností jsou žádné překážející rozvody a nebezpečí průsaku. Horní plocha modulu slouží jako opěrná plocha. Pneumatické provedení má 2 přípojky: 1 pro upnutí a uvolnění, 1 pro turbo. g Turbo přípojka je po upnutí jen krátce pod tlakem max. 6 bar, tím je dosaženo udané vtahovací a uzavírací síly. - individuální tělesa - řešení automatizace ØB ØD ØDB ØDN HA K R , G1/8 12 ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

11 Nástavné upínací moduly K10 / 20 / 40, kruhové č. 6370AARH Nástavný upínací modul, kruhový Hydraulické uvolňování Přídržná síla Vyfukování K , K X 0, K , K X 2, K , K X 3,80 K nástavbě na pracovní stůl strojů, upínací úhelníky, kostky, věže, výkyvné mosty a upínací palety ve spojení s upínací přírubou č. 6370ZB (kat. str. 15). Hydraulický tlak je nutný pouze pro uvolnění (min. 50 bar / max. 60 bar). Moduly jsou v upnutém stavu mechanicky blokovány. Předností jsou žádné překážející rozvody a nebezpečí průsaku. Hydraulické provedení má 1 přípojku pro upnutí / uvolnění (G1/4 případně G1/8). - řešení automatizace gkg ØD ØDB ØDN HA K R , ,50 G1/ , ,50 G1/ , ,25 G1/ , ,25 G1/ , ,50 G1/ , ,50 G1/4 č. 6370AARL Nástavný upínací modul, kruhový Pneumatické uvolňování Přídržná síla Vyfukování K , K X 0, K , K X 2, K , K X 6,40 K nástavbě na pracovní stůl strojů, upínací úhelníky, kostky, věže, výkyvné mosty a upínací palety ve spojení s upínací přírubou č. 6370ZB (kat. str. 15). Pneumatický tlak je nutný pouze pro uvolnění (min. 6 bar / max. 12 bar). Moduly jsou v upnutém stavu mechanicky blokovány. Předností jsou žádné překážející rozvody a nebezpečí průsaku. Pneumatické provedení má 2 přípojky: 1 pro upnutí a uvolnění, 1 pro turbo. kg g Turbo přípojka je po upnutí jen krátce pod tlakem max. 6 bar, tím je dosaženo udané vtahovací a uzavírací síly. - řešení automatizace ØD ØDB ØDN HA K R , ,50 G1/ , ,50 G1/ , ,25 G1/ , ,25 G1/ , ,50 G1/ , ,50 G1/4 NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 13

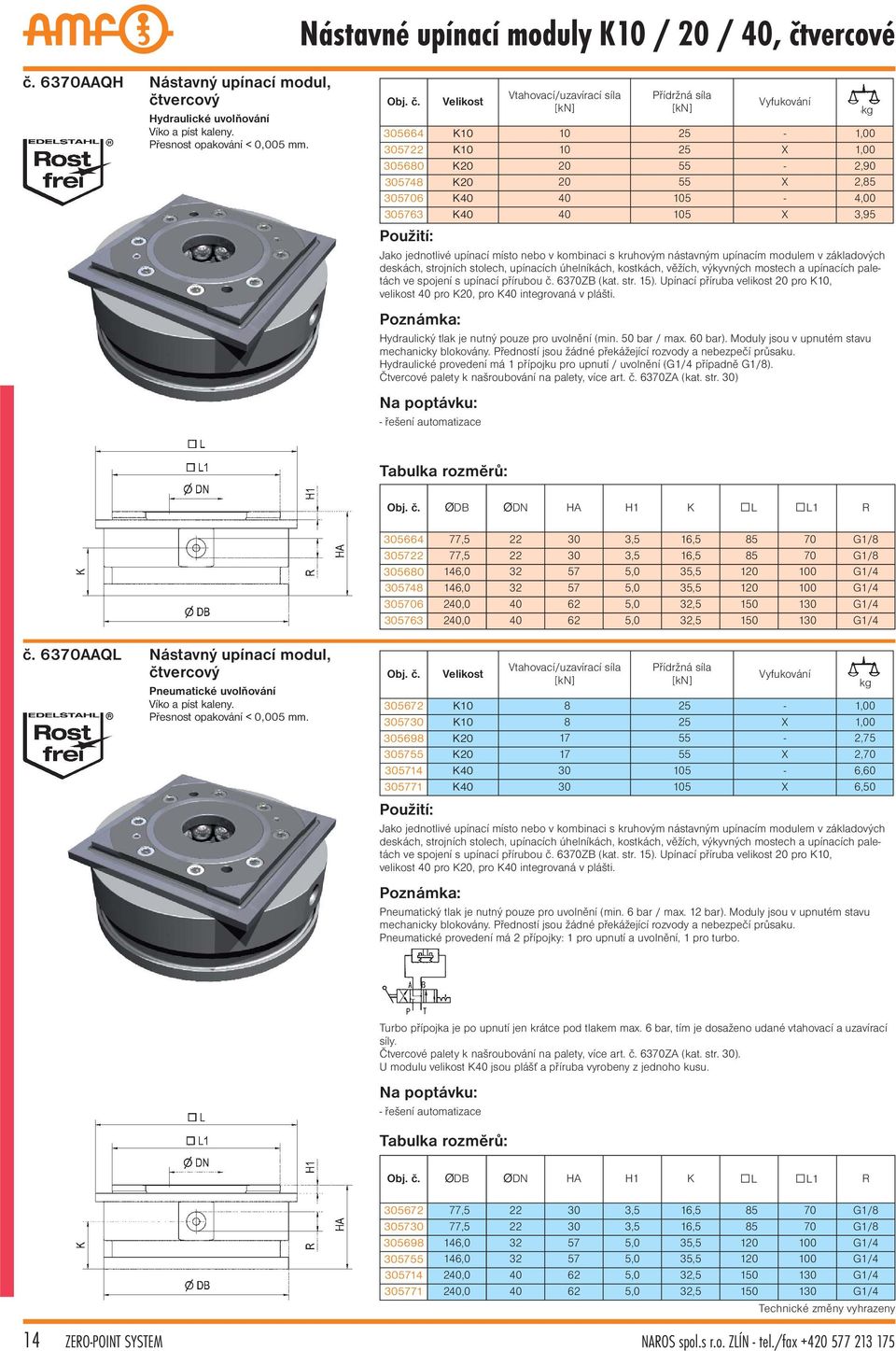

12 Nástavné upínací moduly K10 / 20 / 40, čtvercové č. 6370AAQH Nástavný upínací modul, čtvercový Hydraulické uvolňování Přídržná síla Vyfukování K , K X 1, K , K X 2, K , K X 3,95 Jako jednotlivé upínací místo nebo v kombinaci s kruhovým nástavným upínacím modulem v základových deskách, strojních stolech, upínacích úhelníkách, kostkách, věžích, výkyvných mostech a upínacích paletách ve spojení s upínací přírubou č. 6370ZB (kat. str. 15). Upínací příruba velikost 20 pro K10, velikost 40 pro K20, pro K40 integrovaná v plášti. Hydraulický tlak je nutný pouze pro uvolnění (min. 50 bar / max. 60 bar). Moduly jsou v upnutém stavu mechanicky blokovány. Předností jsou žádné překážející rozvody a nebezpečí průsaku. Hydraulické provedení má 1 přípojku pro upnutí / uvolnění (G1/4 případně G1/8). Čtvercové palety k našroubování na palety, více art. č. 6370ZA (kat. str. 30) - řešení automatizace gkg ØDB ØDN HA H1 K Y L Y L1 R , ,5 16, G1/ , ,5 16, G1/ , ,0 35, G1/ , ,0 35, G1/ , ,0 32, G1/ , ,0 32, G1/4 č. 6370AAQL Nástavný upínací modul, čtvercový Pneumatické uvolňování Přídržná síla Vyfukování K , K X 1, K , K X 2, K , K X 6,50 Jako jednotlivé upínací místo nebo v kombinaci s kruhovým nástavným upínacím modulem v základových deskách, strojních stolech, upínacích úhelníkách, kostkách, věžích, výkyvných mostech a upínacích paletách ve spojení s upínací přírubou č. 6370ZB (kat. str. 15). Upínací příruba velikost 20 pro K10, velikost 40 pro K20, pro K40 integrovaná v plášti. Pneumatický tlak je nutný pouze pro uvolnění (min. 6 bar / max. 12 bar). Moduly jsou v upnutém stavu mechanicky blokovány. Předností jsou žádné překážející rozvody a nebezpečí průsaku. Pneumatické provedení má 2 přípojky: 1 pro upnutí a uvolnění, 1 pro turbo. kg g Turbo přípojka je po upnutí jen krátce pod tlakem max. 6 bar, tím je dosaženo udané vtahovací a uzavírací síly. Čtvercové palety k našroubování na palety, více art. č. 6370ZA (kat. str. 30). U modulu velikost K40 jsou plášť a příruba vyrobeny z jednoho kusu. - řešení automatizace ØDB ØDN HA H1 K Y L Y L1 R , ,5 16, G1/ , ,5 16, G1/ , ,0 35, G1/ , ,0 35, G1/ , ,0 32, G1/ , ,0 32, G1/4 14 ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

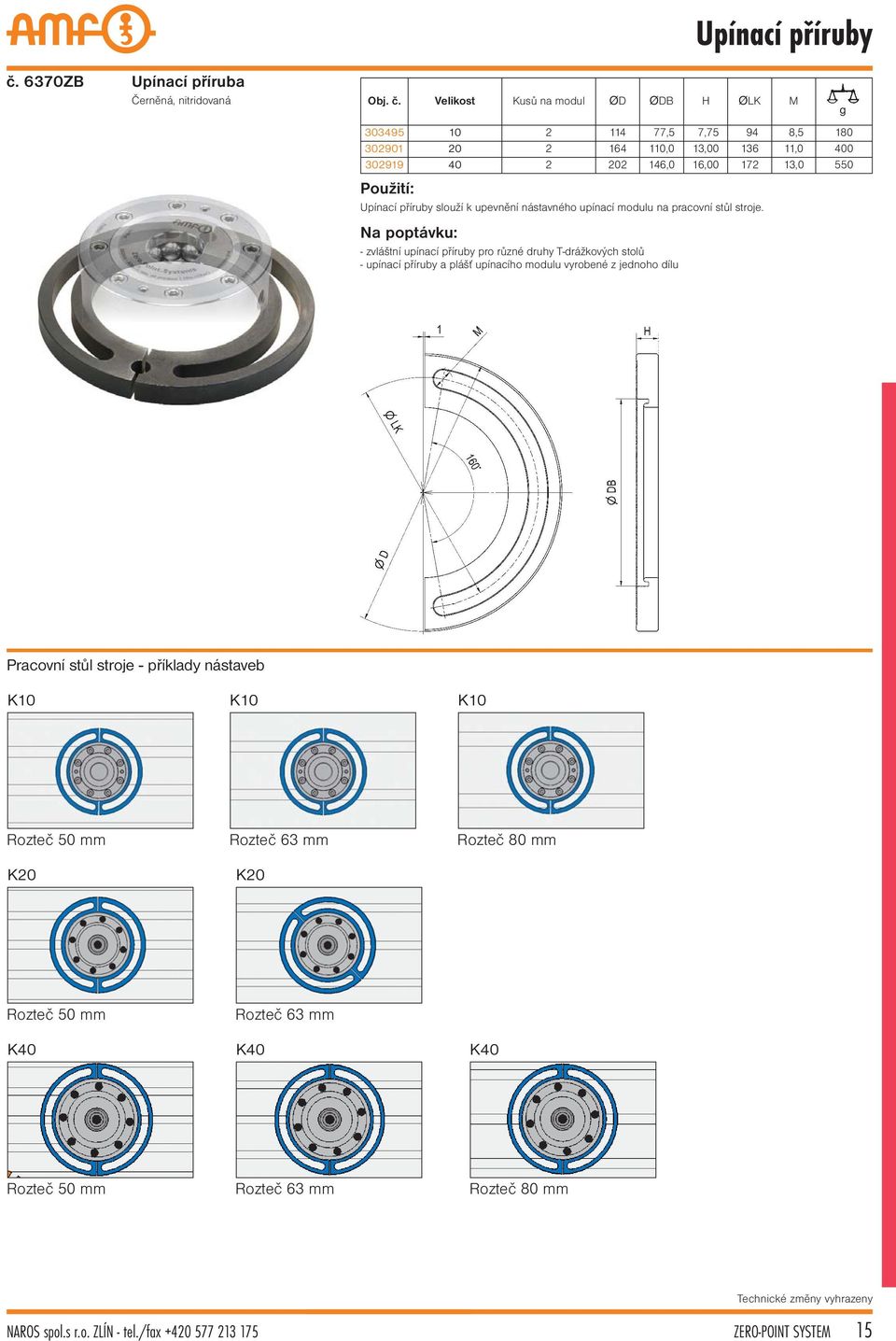

13 Upínací příruby č. 6370ZB Upínací příruba Černěná, nitridovaná Kusů na modul ØD ØDB H ØLK M ,5 7, , ,0 13, , ,0 16, ,0 550 Upínací příruby slouží k upevnění nástavného upínací modulu na pracovní stůl stroje. - zvláštní upínací příruby pro různé druhy T-drážkových stolů - upínací příruby a plášť upínacího modulu vyrobené z jednoho dílu g Pracovní stůl stroje - příklady nástaveb K10 K10 K10 Rozteč 50 mm K20 Rozteč 63 mm K20 Rozteč 80 mm Rozteč 50 mm K40 Rozteč 63 mm K40 K40 Rozteč 50 mm Rozteč 63 mm Rozteč 80 mm NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 15

14 Paletizujeme pomocí našeho nového horizontálního rychloupínacího válce... jednoduchým a rychlým zavěšováním a spouštěním žádné hledání otvorů žádné poškození otvoru nulového bodu a čepu žádné nebezpečí úrazu Horizontální rychloupínací válec Uvolnění a vyjmutí probíhá rychle a jednoduše, protože není třeba žádné předpětí jeřábu. Náš nový upínací systém pracuje bez nutnosti hydraulického nebo pneumatického předpětí a je založen na stavebnicovém principu. Díky rychlému paletování se výrazně zkrátí přípravné časy a tím se sníží Vaše náklady. Výhody: s vyfukováním nebo bez nerezové provedení vestavitelné ve všech polohách bez nutnosti speciálních montážních přípravků závěsný šroub slouží zároveň jako zábrana proti nečistotám v klidovém stavu je závěsný píst vysunutý a může být zablokovaný. Tím se odlehčí talířovým pružinám ve válci Možnosti využití: u automatizovaných manipulátorů u upínacích úhelníků ve všeobecném strojírenství Levý obrázek: Ať už používáme ruční manipulaci, jeřáb, manipulátor nebo robot, horizontální čep nabízí nejvyšší komfort a možnou ochranu. Pravý obrázek: V okamžiku, kdy palety visí v úrovni horizontálního čepu, je možno ji lehce zasouvat a vysouvat třeba i ručně. Na přání je možno posuvný pohyb automatizovat. Plně automaticky: - přivedení media skrz pracovní stůl Poloautomaticky: - pomocí ruční páky 16 ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

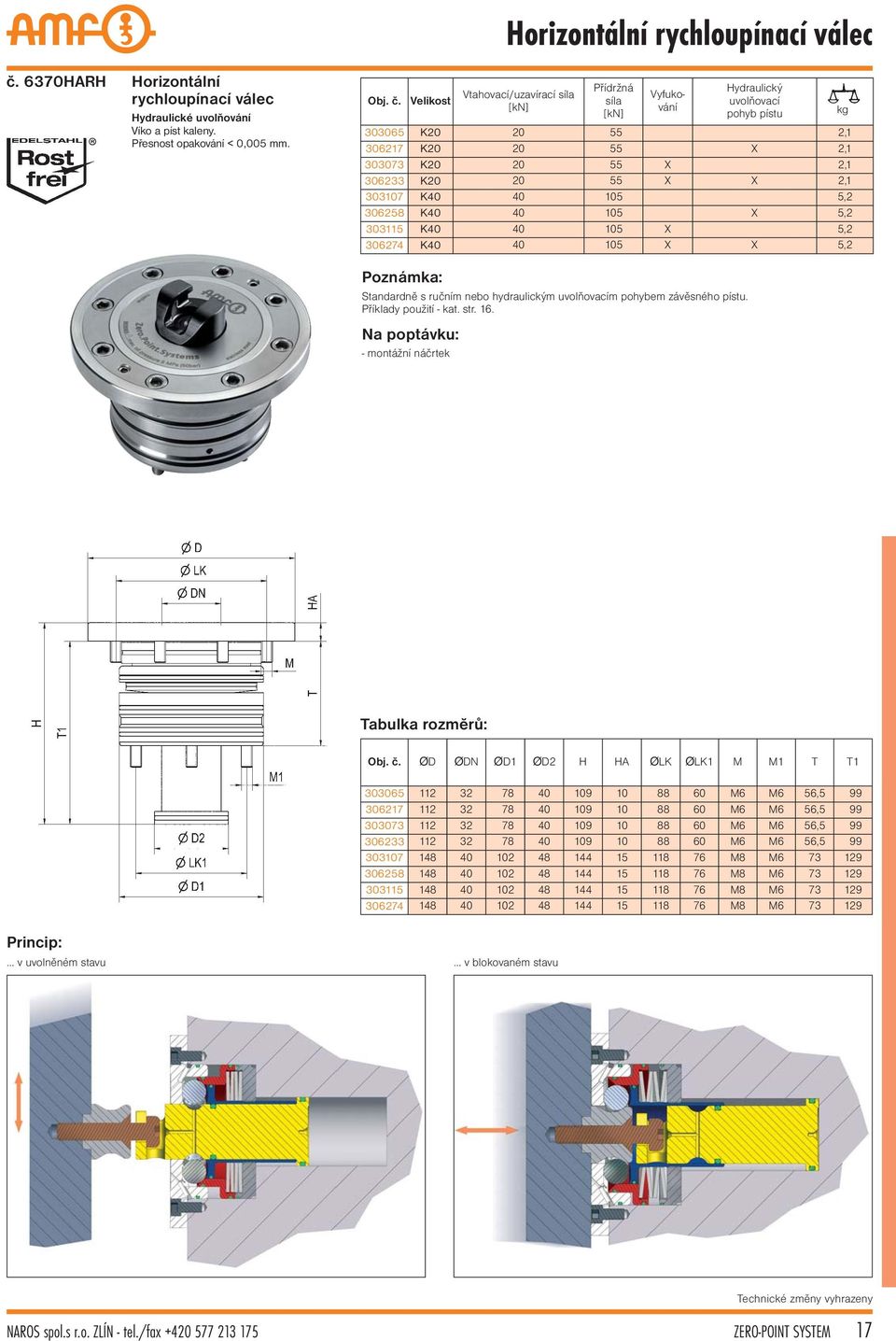

15 Horizontální rychloupínací válec č. 6370HARH Horizontální rychloupínací válec Hydraulické uvolňování Přídržná síla Vyfukování Hydraulický uvolňovací pohyb pístu K , K X 2, K X 2, K X X 2, K , K X 5, K X 5, K X X 5,2 kg g Standardně s ručním nebo hydraulickým uvolňovacím pohybem závěsného pístu. Příklady použití - kat. str montážní náčrtek ØD ØDN ØD1 ØD2 H HA ØLK ØLK1 M M1 T T M6 M6 56, M6 M6 56, M6 M6 56, M6 M6 56, M8 M M8 M M8 M M8 M Princip: v uvolněném stavu v blokovaném stavu NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 17

16 Zero-Point Systems Rychlejší výměna obložení čelistí na stole stroje za pomoci AMF systému nulového bodu. Nepoužité upínací moduly se před znečištěním chrání ochrannými čepy Díky plně utěsněnému prostoru jsou upínací moduly při výměně přípravků chráněny před vniknutím kapaliny a nečistot. Dodatečná volba vyfouknutí či ofouknutí je možná kdykoliv. Zachování rozměrů a kvality povrchových ploch je dodrženo rovněž i při upnutí za nepříznivých pákových poměrů. Nevznikají žádné vibrace. 18 ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

17 Kompaktní válec č. 6370KARH Kompaktní válec Hydraulické uvolňování Přídržná síla ,5 K dodatečné montáži na modulární úhelníky a kostky. Použitelné i pro nepatrné tloušťky stěny. Standardně existuje pět způsobů připojení. Čtyři přípojky jsou na obvodu pláště po 90, kromě toho je jedna přípojka na ploše dna válce. Vhodný upínací čep K10, kat. str. 26 a montážní náčrtek - řešení automatizace kg g ØD ØDN ØD1 H HA K ØLk M R T x56 M6 G1/8 80 NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 19

18 Standardizované a individuální řešení automatizace od AMF, jako je Naše řešení automatizace snímání polohy hydraulické, pneumatické, elektrické ofukování a vyfukování středový uzávěr proti nečistotám horizontální upínací modul při vertikálním uspořádání kontrola uložení pomocí uzavřeného vzduchu ostrůvkovité uložení Pohled na Sensorik - 3 možnosti snímání polohy (znázornění v upínacím modulu) Pneumatické snímání Ofukovací funkce, stlačeným vzduchem pro čisté kontaktní plochy. Po přiložení palety obrobku vzniká v tlakovém vedení nahromaděný tlak, který je snímán tlakovým čidlem. Elektrické snímání Přímá kontrola polohy uzavíracího pístu v upínacím modulu induktivním snímačem. Elektrický signál při uzavřeném upínacím modulu. Nepatrné konstrukční výšky jako u vestavných modulů K5 (19,8 mm), K10 (23 mm), K20 (34 mm) a K40 (42 mm). čidlo dynamický tlak dynamický tlak Hydraulické snímání Kontrola uzavíracího pístu pomocí hydraulického uzavíracího ventilu. Nahromaděný tlak při otevřeném upínacím modulu se dá odečíst pomocí snímače tlaku. Volný průtok naproti tomu při uzavřeném upínacím modulu. Přestože je čidlo hydraulické, stačí nepatrná vestavná výška. 20 ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

19 Upínací moduly pro automatizaci č. 6370EARHASV Vestavný upínací modul pro automatizaci Hydraulické uvolňování ] Přídržná síla ,8 Pro vestavbu do základových desek, strojních stolů, upínacích úhelníků, kostek, věží, strojních a upínacích palet. Minimální prostorový požadavek při automatizaci. - hydraulická kontrola uzavření přes integrovaný ovládací ventil. V uzavřené poloze - průtok. Při současném ovládání jednotlivých upínacích modulů je rovněž poloha otevření odečitatelná. - ostrůvkové řešení s uzavřeným vzduchem pro automatickou kontrolu uložení - vyfouknutí pro automatické odstranění nečistot (0,6 MPa) - ofouknutí podpěrné plochy - jednoduché vrtání děr - všechny přednosti výrobku ze strany 4 a 5 jsou integrovány v upínacím modulu - montážní náčrtek - další řešení automatizace kg g ØD ØDN ØD1 ØLk H HA M T x M 6 47 č. 6370EARHMV Vestavný upínací modul se středovým uzávěrem Hydraulické uvolňování ,1 Pro vestavbu do základových desek, strojních stolů, upínacích úhelníků, kostek, věží, strojních a upínacích palet. Středovým uzávěrem se minimalizuje působení nečistot v otvoru čepu. Uzávěr vyjíždí pomocí vlastní zabudované pružiny. - montážní náčrtek - hydraulické vyjíždění pružiny Přídržná síla kg g ØD ØDN ØD1 ØD2 H HA ØLK ØLK1 M M1 T T M6 M6 66,5 99 NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 21

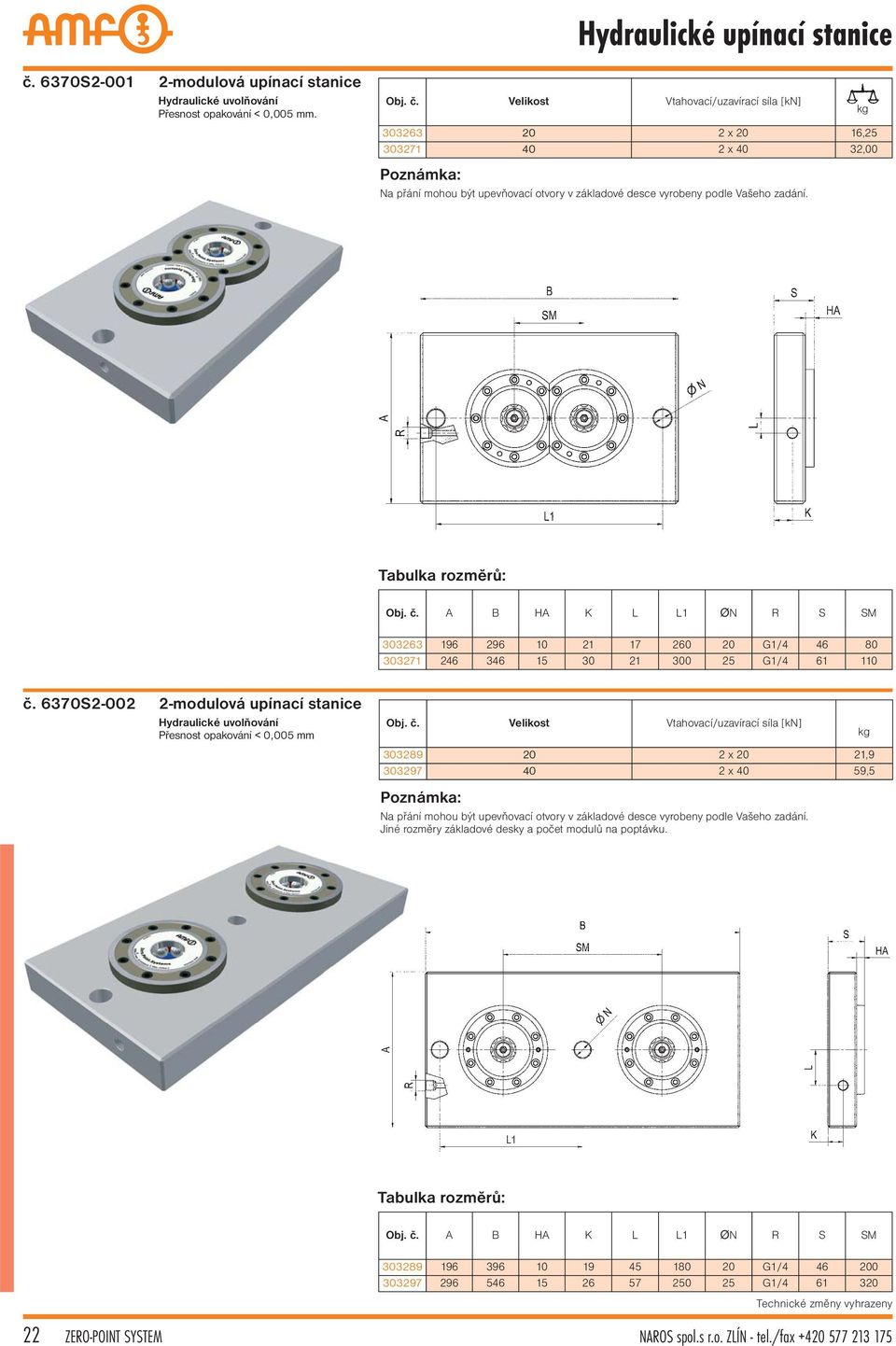

20 Hydraulické upínací stanice č. 6370S modulová upínací stanice Hydraulické uvolňování x 20 16, x 40 32,00 Na přání mohou být upevňovací otvory v základové desce vyrobeny podle Vašeho zadání. kg g A B HA K L L1 ØN R S SM G1/ G1/ č. 6370S modulová upínací stanice Hydraulické uvolňování Přesnost opakování < 0,005 mm x 20 21, x 40 59,5 Na přání mohou být upevňovací otvory v základové desce vyrobeny podle Vašeho zadání. Jiné rozměry základové desky a počet modulů na poptávku. kg A B HA K L L1 ØN R S SM G1/ G1/ ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

21 Hydraulické upínací stanice č. 6370S modulová upínací stanice Hydraulické uvolňování x 20 25, x 40 45,6 Na přání mohou být upevňovací otvory v základové desce vyrobeny podle Vašeho zadání. kg g A B HA K L L1 ØN R S SM G1/ G1/ č. 6370S modulová upínací stanice Hydraulické uvolňování x 20 44, x ,0 Na přání mohou být upevňovací otvory v základové desce vyrobeny podle Vašeho zadání. Jiné rozměry základové desky a počet modulů na poptávku. kg g A B HA K L L1 ØN R S SM G1/ G1/ NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 23

22 AMF - nulový bod Upínací úhelníky a kostky Lehká konstrukce upínací věže lehká konstrukce tlumení vibrací nižší hmotnost cca o 60% oproti dosavadní konstrukci žádná ztráta stability věž možno osadit všemi moduly nulového bodu integrace automatizačního řešení 24 ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

23 Zero-Point Systems AMF-Nullpunktspannsysteme werden ausschließlich in rostfreier Qualität (gehärtet) gefertigt, daher sind Sie zum Einsatz im Lebensmittelbereich, sowie in der Pharma- und Chemie- Industrie bestens geeignet. NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 25

24 č. 6370ZN-5 Upínací čep tvrzený, pro hydraulické i pneumatické upínací moduly Č. 6370EAR, EAQ (velikost K5) Upínací čepy K5/10/20/40 Označení ØDN ØD1 ØD2 H H1 M T K5 Nulový čep 15, ,7 10,2-2, K5 Mečový čep 15, ,7 10,2-2, K5 Čep s vůlí 15, ,7 10,2-2, K5 Ochranný čep 14, ,2 - M 6 8,0 12 g Nulový, mečový a čep s vůlí Ochranný čep č. 6370ZN-10 Upínací čep tvrzený, pro hydraulické i pneumatické upínací moduly Č. 6370EAR, EAQ, AAR a AAQ (velikost K10) Označení ØDN ØD1 ØD2 H H1 M T K10 Nulový čep 22, K10 Mečový čep 22, K10 Čep s vůlí 22, K10 Ochranný čep 21, M g č. 6370ZN-20 Upínací čep tvrzený, pro hydraulické i pneumatické upínací moduly Č. 6370EAR, EAQ, AAR, AAQ a S (velikost K20) Označení ØDN ØD1 ØD2 H H1 M T K20 Nulový čep 32, K20 Mečový čep 32, K20 Čep s vůlí 32, K20 Ochranný čep 31, M g č. 6370ZN-40 Upínací čep tvrzený, pro hydraulické i pneumatické upínací moduly Č. 6370EAR, EAQ, AAR, AAQ a S (velikost K40) Označení ØDN ØD1 ØD2 H H1 M T K40 Nulový čep 40, K40 Mečový čep 40, K40 Čep s vůlí 40, K40 Ochranný čep 39, M g Výrobní rozměry pro vlastní výrobu otvorů pro čepy ØD1 ØM S1 S2 K 5 10 M6 2,5 12 K10 15 M8 3,5 16 K20 25 M12 5,5 23 K40 25 M16 5, upínací čepy s vnitřním závitem pro připevnění shora - upínací čepy s rozdílným pr.d1, tím není možná záměna jednotlivých čepů při montáži - upínací čepy pro sériovou výrobu (drážkované), při větší tepelné roztažnosti (plovoucí čepy) a při automatickém snímání paletizační systémy s krátkým zdvihem (výkyvné čepy) Obrázek: Upínací čep s upevňovacím šroubem čepu. 26 ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

25 Upevňovací šrouby čepu K5/10/20/40 č. 6370ZNS-001 Upevňovací šroub čepu třída pevnosti 10.9 vhodný pro Č. 6370A, E a S M L L K5 M , K10 M , K20 M , K40 M ,0 130 Upínací šroub čepu možno dodat v různých délkách a provedení (např. NEREZ). g č. 6370ZNS-002 Upevňovací šroub čepu pro horizontální upínací válec třída pevnosti 10.9 vhodný pro Č. 6370H M L L K20 M , K40 M ,0 200 Upínací šroub čepu pro horizontální upínací válec možno dodat v různých délkách a provedení (např. NEREZ). g MODRÝ Nulový čep ZELENÝ Mečový čep ČERVENÝ Čep s vůlí NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 27

26 Zero-Point Systems Mnohostranné použití za pomoci AMF nulového bodu. Nepoužité moduly jsou proti znečištění chráněny ochrannými čepy. Díky zcela nehranatému vstupu a výstupu mohou být jednoduše vyměněny i velké a tvarově složité přípravky. Rychlejší výměna přípravku pro obrábění litinových dílů pomocí AMF systému nulového bodu. 28 ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

27 Zero-Point Systems Obrobek přímo s upínacími čepy, tím je možno obrábět z pěti stran. Výměna přípravku je díky AMF systému nulového bodu velmi rychlá. Velké obrobky se dají upnout bez problémů. Systém nulového bodu je obzvláště výhodný pro upínání těžkých prvků a umožňuje obrábění z pěti stran. NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 29

28 Příslušenství - Polohovací čep a čtvercová deska č. 6370ZZ Polohovací čep tvrzený Pro moduly ØD1 ØDN H K K K20/G K G g Polohovací čep ulehčuje vyrovnání všech nástavných upínacích modulů. Může být upnut přímo do vřetene stroje a tím se dosahuje požadované míry při posuvu. č. 6370ZA Čtvercová paleta ušlechtilá ocel, tvrzená Pro moduly A ØD1 H ØM S1 S2 K ,5 M 8 3,5 16 K ,0 M12 5,5 25 K ,0 M16 5,5 30 G ,0-5,5 - G ,0-5,5 - Unitool ,0 M10 5,5 22 Čtvercová paleta bude zhotovena podle Vašich požadovaných rozměrů. K tomu potřebujeme následující údaje (viz obrázek): - celková výška "x" - rozteč děr "y" - vrtané nebo závitové otvory "z" 30 ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

29 Příslušenství - Převodník tlaku č. 6370ZD Převodník tlaku maximální provozní tlak 50 bar Objem [cm 3 ] Průtok [cm 3 /min] Převod max. počet upínacích válců :8,1 bis 3 bei Typ 40 6, :8,1 bis 36 bei Typ 20 9,5 Provedení: Kompaktní hydraulické čerpadlo ovládané tlakovým vzduchem u jednočinných okruhů. Komplet obsahuje regulátor tlaku vzduchu, měřič tlaku vzduchu a tlaku oleje, olejovou a vzduchovou přípojku. Převodník tlaku může být použit jako pohonná jednotka pro jednotlivé upínací moduly nebo pro hydraulické upínací stanice. Je konstruován pro jednočinné válce. bis 8 bei Typ 20 bis 16 bei Typ 40 kg g Hydraulické schéma: Obrázek: velikost 1 k rychlouzavíracímu ventilu 40 bar manometr 10 bar přívod vzduchu 5 bar převodník tlaku regulátor tlaku 3/2 - cestný ventil Obrázek: velikost 2 NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 31

30 č. 6370ZR Šroubení mosazné pro mosazné trubky vnější Ø 8 mm, vnitřní Ø 6 mm. Max.provozní tlak 100 bar Obrázek 1 Úhlová otočná spojka Obrázek 2 Přímá spojka Příslušenství Obrázek A B C D E L R SW ,5 21, ,0 G 1/ ,5 17, ,5 G 1/ , ,0 G 1/ , ,0 G 1/ ,5 21, ,0 G 1/ ,5 17, ,5 G 1/ rozměry viz.výkresy rozměry viz.výkresy mosazná trubka D 8x1, délka 2,5 475 Poznámka k obj. č : Trubka D 8x1 CuZn37 tvrdá F45 DIN bezešvá tažená Těsnění: Axiálně těsní spojku na čelní ploše šroubení a radiálně díky zúžení v trubce. Poznámka k montáži: Trubku nejprve pravoúhle zaříznout, uvnitř i vně ojehlit. Konec trubky musí být rovný minimálně v délce 1,5d a s nepoškozenou vrchní plochou. g Obrázek 3 T spojka otočná Obrázek 4 Úhlová spojka Obrázek 5 T spojka č. 6370ZVL Ruční ventily Konstrukce Vzduchová přípojka /3 ruční ventil G 1/ /2 ruční ventil G 1/4 100 Hydraulický 3/2 cestný ventil (obj.č ) a připojovací deska (obj.č.60335) - viz. katalog HYDRAULICKÉ UPÍNACÍ PRVKY g Blokové schéma: Schéma zapojení: Hydraulický upínací modul Schéma zapojení: Hydraulický upínací modul s vyfukováním Schéma zapojení: Pneumatický upínací modul s turboefektem Schéma zapojení: Pneumatický upínací modul s turboefektem a vyfukováním 32 ZERO-POINT SYSTEM NAROS spol.s r.o. ZLÍN - tel./fax

31 ... podle artiklových čísel artikl. č. strana artikl. č. strana artikl. č. strana artikl. č. strana 6370AAQH AAQL AARH AARL EAQH EAQL EARH nach Bestellnummern obj. č. strana obj. č. strana obj. č. strana obj. č. strana EARHASV EARHMV EARL HARH KARH S S S S ZB ZD ZN ZN ZN Přehled obsahu 6370ZN ZNS ZNS ZR ZVL ZZ NAROS spol.s r.o. ZLÍN - tel./fax ZERO-POINT SYSTEM 33
