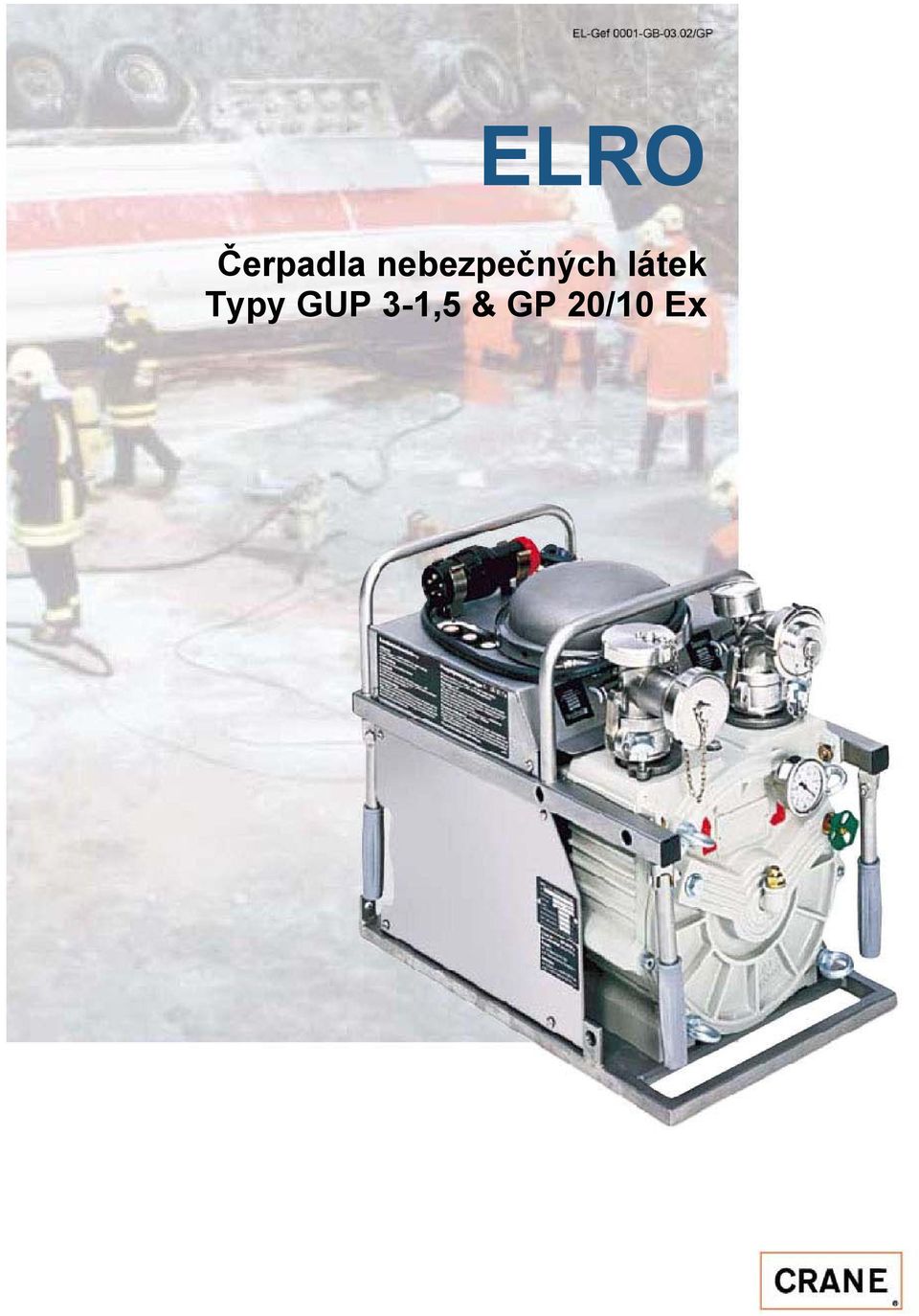

1 ELRO Čerpadla nebezpečných látek Typy GUP 3-1,5 & GP 20/10 Ex

2 ELRO Čerpadla nebezpečných látek GUP 3-1,5 & GP 20/10 Ex Progresivní technologie s tradicí Čerpadla nebezpečných látek ELRO v podobě mobilních agregátů již více než 15 let prokazují, jak významnými pomocníky jsou pro armádu, hasičské sbory, organizace civilní obrany a bezpečnostní čety v průmyslu. Každým dnem tato čerpadla dokazují svou spolehlivost a účinnost v nejnáročnějších provozních podmínkách. Požadavky zákazníků na jakost a jednoduchost obsluhy i údržby hrají při výrobě těchto nových výrobků nejdůležitější roli. Tradiční hodnoty v kombinaci s dlouhodobými zkušenostmi a dostupným výrobním i aplikačním know-how umožňují vytvářet tržně specifická řešení v dohodnutých lhůtách. Systém GUP a GP: A čerpad Uvnitř tělesa oddělovače se otáčí rotor, který je pevně usazen do skříně la naplněné mazivem. Oddělovač rozděluje skříň na dvě dokonale uzavřené oblasti. To znamená, že během stlačování čerpací hadice je sací strana hermeticky oddělena od tlakové (výtlačné) strany čerpadla. BOtáčením rotoru dochází k přečerpávání vzduchu ze sací strany nad těleso oddělovače, odkud se pak vzduch odvádí z čerpadla ven. Uvnitř čerpací komory vzniká podtlak úměrný sací výšce, který podporuje pružnost hadice při návratu k jejímu plnému původnímu průřezu. Výhody zřejmé na první pohled ideální pro abrazivní viskózní média a média škodlivá pro životní prostředí klidné čerpání kapalných a viskózních nebezpečných látek konstantní objemový průtok díky podtlakové podpoře odolnost vůči běhu nasucho čerpání médií se zachycenými pevnými látkami nerušený proud kapaliny a snadné čištění bez dynamických a tlakem namáhaných těsnění mobilní, jednoduše přenosná konstrukce možné dvoustupňové nastavení čerpací kapacity nevyžadují žádná dodatečná podtlak zařízení samonasávací, max. sací výška 9,5 m nasucho CJakmile druhá kluznice stlačí hadici, vznikne čerpací komora. Její objem odpovídá přesně jedné třetině čerpací kapacity na jednu otáčku. Otáčením rotoru dochází k protlačování média uvnitř hadice směrem k otvoru na výtlačné straně čerpadla. Při každém otevření hadice vzniká na sací straně podtlak, čímž je zajištěno nepřetržité sání. K němu dochází i když je hadice prázdná, čímž je splněn předpoklad vysokého sacího zdvihu. DV každé otáčce se čerpací komora uvádí do původního stavu a obnovuje se sací schopnost.

3 Flexibilní modulární systém Čerpadla nebezpečných látek ELRO jsou konstruována jako flexibilní systém umožňující rychlé nasazení. Modulární konstrukce omezuje potřebu skladování náhradních dílů i jejich celkovou variabilitu. Plnění mazivem Silikonový olej glycerín Pojistné spojky nerezová ocel Výměna vadných dílů je rychlá, prostoje krátké a náklady na údržbu nízké. Povrchová úprava skříň čerpadla kyselinovzdorný nátěr Víko čerpadla sací kanál, pravá strana Materiály hadice Hypalon (CSM), elektricky vodivý nitril (NBR) Držák CR Oddělovač PUR polyuretan Pohon Třífázový elektromotor na střídaný proud 1,1ñ 2,75 kw, 400 V Verze Ex

4 ELRO Čerpadla nebezpečných látek GUP 3-1,5 & GP 20/10 Ex Čerpadla nebezpečných látek ELRO jsou určena pro rychlé, mobilní aplikace odstraňování následků nehod při výskytu nebezpečných látek. Agresivní tekutiny unikající při nehodě mohou ohrožovat lidi, zvířata a životní prostředí. Nebezpečnou látku je proto nutné rychle a dokonale přečerpat do bezpečných nádob, přičemž nečistoty, kameny nebo listy nesmí ovlivňovat funkci čerpadla. Čerpadla nebezpečných látek ELRO jsou charakterizována patentovaným podtlakovým systémem s vysokými sacími a čerpacími kapacitami. Dokonale čerpat a následně bez problémů likvidovat je možné i viskózní a kašovitá média, stejně jako média se zachycenými pevnými látkami. Díky použití široké řady příslušenství je možné čerpat i tenké vrstvy nebo jen minimální objemy kapalin, i když je sací proces v takových případech často komplikován přisáváním vzduchu. Úložný systém ELRO V případě obtížně manipulovatelných nebezpečných látek funguje čerpadlo ve spojení s přepravním barelem a plnicím zařízením jako komplexní úložný systém. Nedochází přitom ke styku nebezpečné látky s čerpadlem. Spojení čerpadla nebezpečných látek ELRO GUP s úložným systémem ELRO umožňuje uskutečnit promptní odčerpání a bezpečné uložení problematické nebezpečné látky. Přepravní barel ELRO vyrobený z nerezové oceli (1,4435 / 1,4571) šroubované víko hmotnost cca. 48 kg UN 1A/x2.0/700/rok/D/ BAM 7906 MR Přeplnění barelu brání zvláštní zařízení. Po ukončení plnění je barel dokonale utěsněn víkem. Za účelem likvidace nebezpečných látek je možné barel přepravovat běžnými silničními vozidly. Plnicí zařízení ELRO vyrobeno z nerezové oceli (1,4571, otryskáno skleněnými kuličkami) vhodné také při použití přepravního barelu jako odlučovače nečistot

5 Hlavní oblasti použití: Chemický průmysl Hasičské sbory a záchranné služby Ropný průmysl Průmysl barev a laků Elektrárny Přístavy a lodě Čerpací stanice a cisternové vozy Letiště Aplikace trubková spojka, T-kus dle DIN výtlačná strana sací strana trubková spojka s manometrem měřidlo podtlaku zpožďovací ventil Nehody s výskytem nebezpečných látek připojovací vedení délky 1,5 m tlumič otřesů (v držadle) Hasičské sbory nosný rám a ochranný kryt z nerezové oceli sklopné rukojeti Extra přepínatelná ochrana motoru Extra regulátor čerpadla EEx d II ct6 třífázový elektromotor na střídavý proud 2,1 až 2,75 kw, 400 V, EEx e II CT3 Technické údaje Uvedené údaje odpovídají hodnotám naměřeným s vodou při běžných podmínkách. Úroveň II Úroveň I Čerpací kapacita [l/min] Jmenovitý čerpací tlak [bar] 2 2 Jmenovité otáčky [ot.min -1 ] Doba sání při sací výšce 7,5 m [s] 5 10 Výkon elektromotoru [kw] 2,75 2,1 Proudový odběr [A] 6 4,8 Napětí [V] 400 V stř., tři fáze Druh provozu Trvalý provoz s1 VDE 0530 Ochranný systém Elektromotor Ochranný vypínač EEx e II T3 EEx de II CT6 Připojovací vidlice BBC CHG VO Smysl otáčení ve směru hodinových ručiček (viz šipka) Spojky Sací strana Tlaková strana kuželová spojka DIN DN 50 spojka se závitem DIN DN 50 Rozměry (d š v) [mm] podle DIN Pohotovostní hmotnost [kg] 98 Čerpací hadice, elektricky vodivá Hypalon

6 ELRO Čerpadla nebezpečných látek GUP 3-1,5 & GP 20/10 Ex Pro čerpadla nebezpečných látek ELRO je k dispozici široká paleta příslušenství určeného pro různé aplikace. rychlospojky a kolena KL, spojky Storz a cisternové spojky vyrobené z nerezové oceli (pouze pro GP 20/10 Ex) tlumič vibrací vyrobený z nerezové oceli s T- kusem (pouze pro GP 20/10 Ex) sací a výtlačné (tlakové) hadice v provedení s jmenovitou světlostí 1 až 4 vybavené vhodnými spojkami jsou ověřeny tlakovou zkouškou. Standardní spirálové hadice s plastovým a ocelovým vyztužením, hadice pro aplikace v chemickém průmyslu nebo sací a výtlačné hadice schválené pro aplikace v potravinářském průmyslu. Přepravní barel z nerezové oceli o objemu 180 litrů s plnicím zařízením Přípravek pro čištění hadic a kuličky různých provedení Sací koše, plochý sací nástavec, zvláštní sací trubka a nástavce pro nasávání usazenin vyrobené z různých materiálů Podtlaková hadice pro úložný systém ELRO Příslušenství na výtlačné straně T-kus Dvojitá vsuvka Pojistná rychlospojka 2 vnější závit s kolenem Spojky pro čerpadlo nebezpečných látek GUP 3-1,5 pouze závitové spoje mlékárenských trubek DIN Kompletní podrobnosti naleznete v programu příslušenství.

7 speciální 2 sací trubka s kulovým uzávěrem nebezpečná látka 2 sací hadice sací otvor 1 podtlaková hadice přípojka vzduchu sací otvor výstupní otvor Plnění přepravního barelu K přečerpání malých objemů kapalin znečištěných pevnými látkami se používá čerpadlo nebezpečných látek ve spojení s přepravním barelem. Znečištěná kapalina se čerpá přímo do barelu, čerpadlo s ní nepřichází do styku. sací přípojka se slepým uzávěrem (zaslepená) čerpadlo GUP nebo GP 20/10 Ex speciální 2 sací trubka s kulovým uzávěrem nebezpečná látka 2 sací hadice sací přípojka přípojka vzduchu se slepým uzávěrem (zaslepená) 2 tlaková hadice 2 sací hadice sací otvor výstupní otvor cisterna čerpadlo GUP nebo GP 20/10 Ex Přepravní barel jako odlučovač nečistot Pokud je možné k přepravě nebezpečné látky použít cisternové vozidlo, používá se přepravní barel jako odlučovač nečistot. Tímto způsobem lze odstranit všechnu zbývající nebezpečnou látku. Pevné látky se zachytí v barelu a nedostanou se ani do čerpadla, ani do cisterny. Příslušenství na sací straně Volitelně přepravní barel o objemu 180 litrů 1 odtlaková hadice sací koš z nerezové oceli, 2 vnitřní závit spojka Storz C cisternová spojka s dvojitou vsuvkou závitový spoj mlékárenských trubek dle DIN speciální sací trubka s kulovým uzávěrem, 2 vnější závit, nerezová ocel sací koš (filtrační), hliník a nerezová ocel, 2 vnitřní závit podtlakový sací koš (filtrační), 1 ½ vnější závit, nerezová ocel speciální sací trubka, 1 ½ vnější závit, nerezová ocel

8 Crane Process Flow Technologies GmbH P.O. box D Düsseldorf Heerdter Lohweg D Düsseldorf Telefon: Fax: Právo změn veškerých technických specifikací vyhrazeno.
