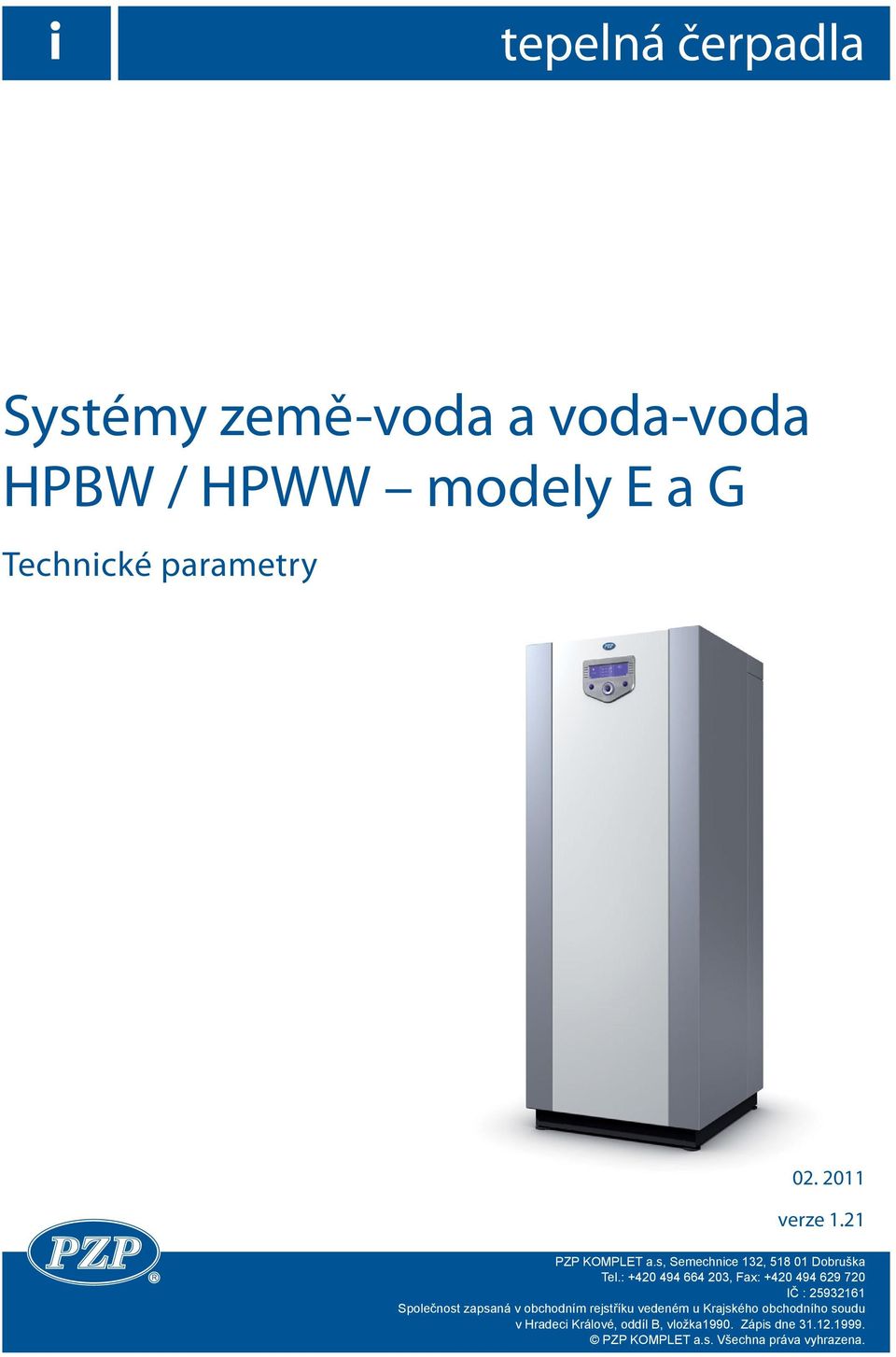

1 tepelná čerpadla Systémy země-voda a voda-voda HPBW / HPWW modely E a G verze 1.21 PZP KOMPLET a.s, Semechnice 132, Dobruška Tel.: , Fax: IČ : Společnost zapsaná v obchodním rejstříku vedeném u Krajského obchodního soudu v Hradeci Králové, oddíl B, vložka1990. Zápis dne PZP KOMPLET a.s. Všechna práva vyhrazena.

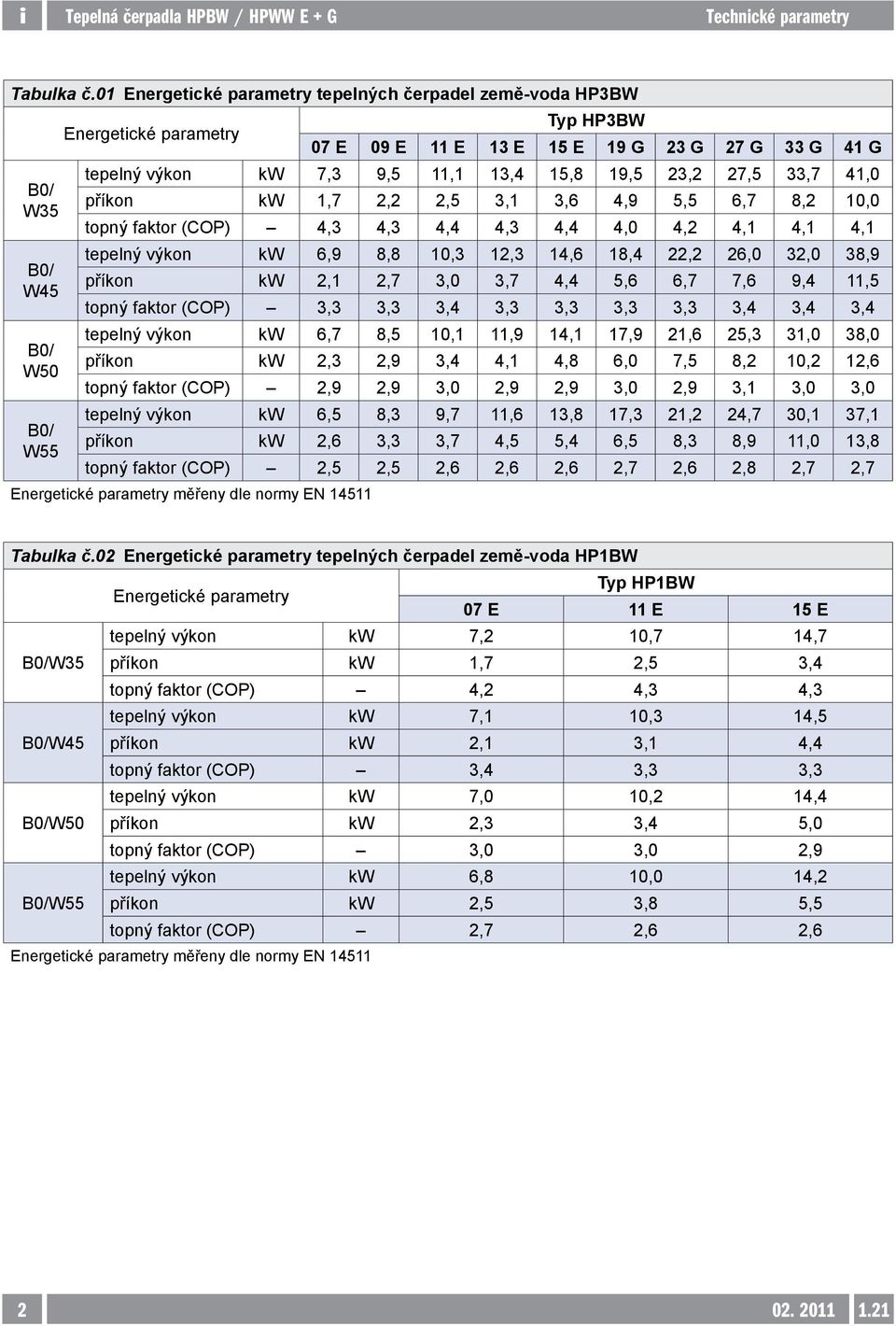

2 Tabulka č.01 Energetické parametry tepelných čerpadel země-voda HP3BW B0/ W35 B0/ W45 B0/ W50 B0/ W55 Energetické parametry Typ HP3BW 07 E 09 E 11 E 13 E 15 E 19 G 23 G 27 G 33 G 41 G tepelný výkon kw 7,3 9,5 11,1 13,4 15,8 19,5 23,2 27,5 33,7 41,0 příkon kw 1,7 2,2 2,5 3,1 3,6 4,9 5,5 6,7 8,2 10,0 topný faktor (COP) 4,3 4,3 4,4 4,3 4,4 4,0 4,2 4,1 4,1 4,1 tepelný výkon kw 6,9 8,8 10,3 12,3 14,6 18,4 22,2 26,0 32,0 38,9 příkon kw 2,1 2,7 3,0 3,7 4,4 5,6 6,7 7,6 9,4 11,5 topný faktor (COP) 3,3 3,3 3,4 3,3 3,3 3,3 3,3 3,4 3,4 3,4 tepelný výkon kw 6,7 8,5 10,1 11,9 14,1 17,9 21,6 25,3 31,0 38,0 příkon kw 2,3 2,9 3,4 4,1 4,8 6,0 7,5 8,2 10,2 12,6 topný faktor (COP) 2,9 2,9 3,0 2,9 2,9 3,0 2,9 3,1 3,0 3,0 tepelný výkon kw 6,5 8,3 9,7 11,6 13,8 17,3 21,2 24,7 30,1 37,1 příkon kw 2,6 3,3 3,7 4,5 5,4 6,5 8,3 8,9 11,0 13,8 topný faktor (COP) 2,5 2,5 2,6 2,6 2,6 2,7 2,6 2,8 2,7 2,7 Energetické parametry měřeny dle normy EN Tabulka č.02 Energetické parametry tepelných čerpadel země-voda HP1BW Energetické parametry Typ HP1BW 07 E 11 E 15 E tepelný výkon kw 7,2 10,7 14,7 B0/W35 příkon kw 1,7 2,5 3,4 topný faktor (COP) 4,2 4,3 4,3 tepelný výkon kw 7,1 10,3 14,5 B0/W45 příkon kw 2,1 3,1 4,4 topný faktor (COP) 3,4 3,3 3,3 tepelný výkon kw 7,0 10,2 14,4 B0/W50 příkon kw 2,3 3,4 5,0 topný faktor (COP) 3,0 3,0 2,9 tepelný výkon kw 6,8 10,0 14,2 B0/W55 příkon kw 2,5 3,8 5,5 topný faktor (COP) 2,7 2,6 2,6 Energetické parametry měřeny dle normy EN

3 Tabulka č.03 tepelných čerpadel země-voda HP3BW Hydraulické parametry primární okruh Hydraulické parametry sekundární okruh Další údaje průtok doporučený tlaková ztráta na TČ disponibilní tlak cirkulačního čerpadla min/max pracovní přetlak objem okruhu v TČ průtok doporučený tlaková ztráta na TČ disponibilní tlak cirkulačního čerpadla min/max pracovní přetlak TČ objem okruhu v TČ počet kompresorů Typ HP3BW 07 E 09 E 11 E 13 E 15 E 19 G 23 G 27 G 33 G 41 G m 3 /h 1,7 2,2 2,6 3,1 3,7 4,4 5,3 6,3 7,7 9,3 kpa kpa bar 0,3/6,0 l 2,8 3,0 3,2 4,6 5,0 6,9 7,7 8,4 9,7 14,6 m 3 /h 1,3 1,7 1,9 2,3 2,7 3,4 4,0 4,8 5,8 7,1 kpa kpa bar 0,3/3,0 0,3/6,0 l 11,8 12,1 12,3 12,8 13,2 6,1 6,9 7,4 11,0 12,4 ks Kompresor - Scroll Chladivo druh - R 407C hmotnost náplně Rozsah teplot primárního zdroje tepla Maximální výstupní teplota (do 0 C primárního zdroje tepla) Dimenze potrubí kg 1,2 1,7 1,8 2,0 2,3 2,9 4,5 5,0 5,5 6,0 C nemrznoucí kapalina -10 až +20 C 60 primární okruh mm ,5 42 1, počet trubek ks sekundární okruh mm ,5 42 1,5 počet trubek ks Hodnota jištění hlavního přívodu u provedení s elektrokotlem zajistí provoz soustavy v bivalentním režimu (tepelné čerpadlo + 2 stupně elektrokotle), dále provoz soustavy v monovalentním režimu (3 stupně elektrokotle). Alternativní volba výkonu elektrokotle je uvedena v tabulkách Jištění a dimenzování přívodu tepelných čerpadel

4 Tabulka č.03 tepelných čerpadel země-voda HP3BW Rozměry a hmotnost Elektrické parametry bez elektrokotle Elektrické parametry s elektrokotlem Typ HP3BW 07 E 09 E 11 E 13 E 15 E 19 G 23 G 27 G 33 G 41 G šířka mm hloubka mm výška mm hmotnost kg napájecí napětí náběhový proud kompr. jištění hlavního přívodu jištění hlavního přívodu ovládaný elektrokotel stupeň ochrany krytím V / Hz / 50 A A C13/3 C13/3 C16/3 C16/3 C20/3 C25/3 C25/3 C32/3 C40/3 D40/3 A C20/3 C20/3 C32/3 C32/3 C40/3 kw 3 3,0 3 3,0 3 4,5 3 4,5 3 6,0 IP54 Hodnota jištění hlavního přívodu u provedení s elektrokotlem zajistí provoz soustavy v bivalentním režimu (tepelné čerpadlo + 2 stupně elektrokotle), dále provoz soustavy v monovalentním režimu (3 stupně elektrokotle). Alternativní volba výkonu elektrokotle je uvedena v tabulkách Jištění a dimenzování přívodu tepelných čerpadel

5 Tabulka č.04 tepelných čerpadel země-voda HP1BW Hydraulické parametry primární okruh Hydraulické parametry sekundární okruh Typ HP1BW 07 E 11 E 15 E průtok doporučený m 3 /h 1,7 2,5 3,4 tlaková ztráta na TČ kpa disponibilní tlak cirkulačního čerpadla kpa min/max pracovní přetlak bar 0,3/6,0 objem okruhu v TČ l 2,8 3,2 5,0 průtok doporučený m 3 /h 1,3 1,9 2,6 tlaková ztráta na TČ kpa disponibilní tlak cirkulačního čerpadla kpa min/max pracovní přetlak TČ bar 0,3/3,0 objem okruhu v TČ l 11,8 12,3 13,2 Další údaje počet kompresorů ks Kompresor Scroll Chladivo druh R 407C hmotnost náplně kg 1,2 1,8 2,3 Rozsah teplot primárního zdroje tepla C nemrznoucí kapalina -10 až +20 Maximální výstupní teplota (do 0 C primárního zdroje tepla) Dimenze potrubí Rozměry a hmotnost Elektrické parametry bez elektrokotle Elektrické parametry s elektrokotlem C 60 primární okruh mm ,5 počet trubek ks 2 2 sekundární okruh mm 28 1 počet trubek ks 3 šířka mm 580 hloubka mm 600 výška mm 1500 hmotnost kg napájecí napětí V / Hz / 50 náběhový proud kompr. A jištění hlavního přívodu A C25/1 C32/1 C40/1 jištění hlavního přívodu A C32/1 C50/1 C50/1 ovládaný elektrokotel kw 3 2,0 3 2,7 3 2,7 stupeň ochrany krytím IP54 Hodnota jištění hlavního přívodu u provedení s elektrokotlem zajistí provoz soustavy v bivalentním režimu (tepelné čerpadlo +1 stupeň elektrokotle), dále provoz soustavy v monovalentním režimu (3 stupně elektrokotle)

6 Tabulka č.05 Energetické parametry tepelných čerpadel voda-voda HP3WW W10/ W35 W10/ W45 W10/ W50 W10/ W55 Energetické parametry Typ HP3WW 10 E 12 E 14 E 18 G 22 G 26 G 32 G 36 G 44 G 54 G tepelný výkon kw 10,2 13,1 15,2 18,2 21,5 27,7 31,0 36,2 46,0 53,4 příkon kw 1,9 2,4 2,7 3,3 3,9 5,2 5,7 6,7 8,5 10,3 topný faktor (COP) - 5,4 5,5 5,6 5,5 5,5 5,3 5,4 5,4 5,4 5,2 tepelný výkon kw 9,1 11,8 14,1 16,7 19,8 26,3 29,3 34,2 42,8 50,5 příkon kw 2,2 2,8 3,3 4,0 4,7 6,4 7,0 8,2 10,5 12,5 topný faktor (COP) - 4,1 4,2 4,3 4,2 4,2 4,1 4,2 4,2 4,1 4,0 tepelný výkon kw 8,9 11,5 13,5 16,0 18,9 25,5 28,3 33,2 41,1 48,7 příkon kw 2,5 3,2 3,6 4,4 5,2 7,2 7,8 9,3 11,8 14,0 topný faktor (COP) - 3,6 3,6 3,7 3,6 3,6 3,5 3,6 3,6 3,5 3,5 tepelný výkon kw 8,6 11,1 12,9 15,5 18,4 24,6 27,6 32,1 39,6 47,1 příkon kw 2,8 3,5 4,0 4,9 5,8 8,1 8,7 10,3 13,1 15,6 topný faktor (COP) - 3,1 3,2 3,2 3,2 3,2 3,0 3,2 3,1 3,0 3,0 Energetické parametry měřeny dle normy EN Tabulka č.06 Energetické parametry tepelných čerpadel voda-voda HP1WW Energetické parametry Typ HP1WW 10 E 14 E 20 E tepelný výkon kw 9,9 14,4 19,4 W10/W35 příkon kw 2,0 2,9 3,6 topný faktor (COP) - 5,0 5,0 5,4 tepelný výkon kw 9,2 13,5 18,6 W10/W45 příkon kw 2,3 3,4 4,4 topný faktor (COP) - 4,0 4,0 4,2 tepelný výkon kw 8,8 13,2 18,1 W10/W50 příkon kw 2,5 3,8 5,1 topný faktor (COP) - 3,5 3,5 3,5 tepelný výkon kw 8,5 12,8 17,6 W10/W55 příkon kw 2,7 4,1 5,6 topný faktor (COP) - 3,1 3,1 3,1 Energetické parametry měřeny dle normy EN

7 Tabulka č.07 tepelných čerpadel voda-voda HP3WW Hydraulické parametry primární okruh Hydraulické parametry sekundární okruh Další údaje průtok doporučený tlaková ztráta na TČ min/max pracovní přetlak objem okruhu v TČ průtok doporučený tlaková ztráta na TČ disponibilní tlak cirkulačního čerpadla min/max pracovní přetlak TČ objem okruhu v TČ počet kompresorů Typ HP3WW 10 E 12 E 14 E 18 G 22 G 26 G 32 G 36 G 44 G 54 G m 3 /h 2,4 3,1 3,7 4,4 5,2 6,6 7,4 8, ,6 kpa bar 0,3/6,0 l 3,0 3,4 3,2 4,6 5,0 5,6 7,8 8,4 13,1 14,6 m 3 /h 1,8 2,2 2,7 3,1 3,7 4,8 5,4 6,3 8 9,3 kpa kpa bar 0,3/3,0 0,3/6,0 l 12,2 12,7 13,0 5,8 6,4 7,3 10,5 11,5 15,8 17,5 ks Kompresor - Scroll Chladivo druh - R 407C hmotnost náplně Rozsah teplot primárního zdroje tepla (vzduchu) kg 1,3 1,6 1,7 2,2 2,2 4,7 4,7 5,2 5,7 6,2 C voda +8 až +20 Maximální výstupní teplota C 60 Dimenze potrubí Rozměry a hmotnost primární okruh mm ,5 42 1, počet trubek ks sekundární okruh mm ,5 42 1, počet trubek ks šířka mm hloubka mm výška mm hmotnost kg Hodnota jištění hlavního přívodu u provedení s elektrokotlem zajistí provoz soustavy v bivalentním režimu (tepelné čerpadlo + 2 stupně elektrokotle), dále provoz soustavy v monovalentním režimu (3 stupně elektrokotle). Alternativní volba výkonu elektrokotle je uvedena v tabulkách Jištění a dimenzování přívodu tepelných čerpadel

8 Tabulka č.07 tepelných čerpadel voda-voda HP3WW Elektrické parametry bez elektrokotle Elektrické parametry s elektrokotlem napájecí napětí náběhový proud kompr. jištění hlavního přívodu jištění hlavního přívodu ovládaný elektrokotel stupeň ochrany krytím V / Hz Typ HP3WW 10 E 12 E 14 E 18 G 22 G 26 G 32 G 36 G 44 G 54 G / 50 A A C13/3 C13/3 C16/3 C16/3 C16/3 C25/3 C25/3 C32/3 C32/3 C40/3 A C25/3 C32/3 C40/3 kw 3 4,5 3 4,5 3 6,0 - IP54 Hodnota jištění hlavního přívodu u provedení s elektrokotlem zajistí provoz soustavy v bivalentním režimu (tepelné čerpadlo + 2 stupně elektrokotle), dále provoz soustavy v monovalentním režimu (3 stupně elektrokotle). Alternativní volba výkonu elektrokotle je uvedena v tabulkách Jištění a dimenzování přívodu tepelných čerpadel

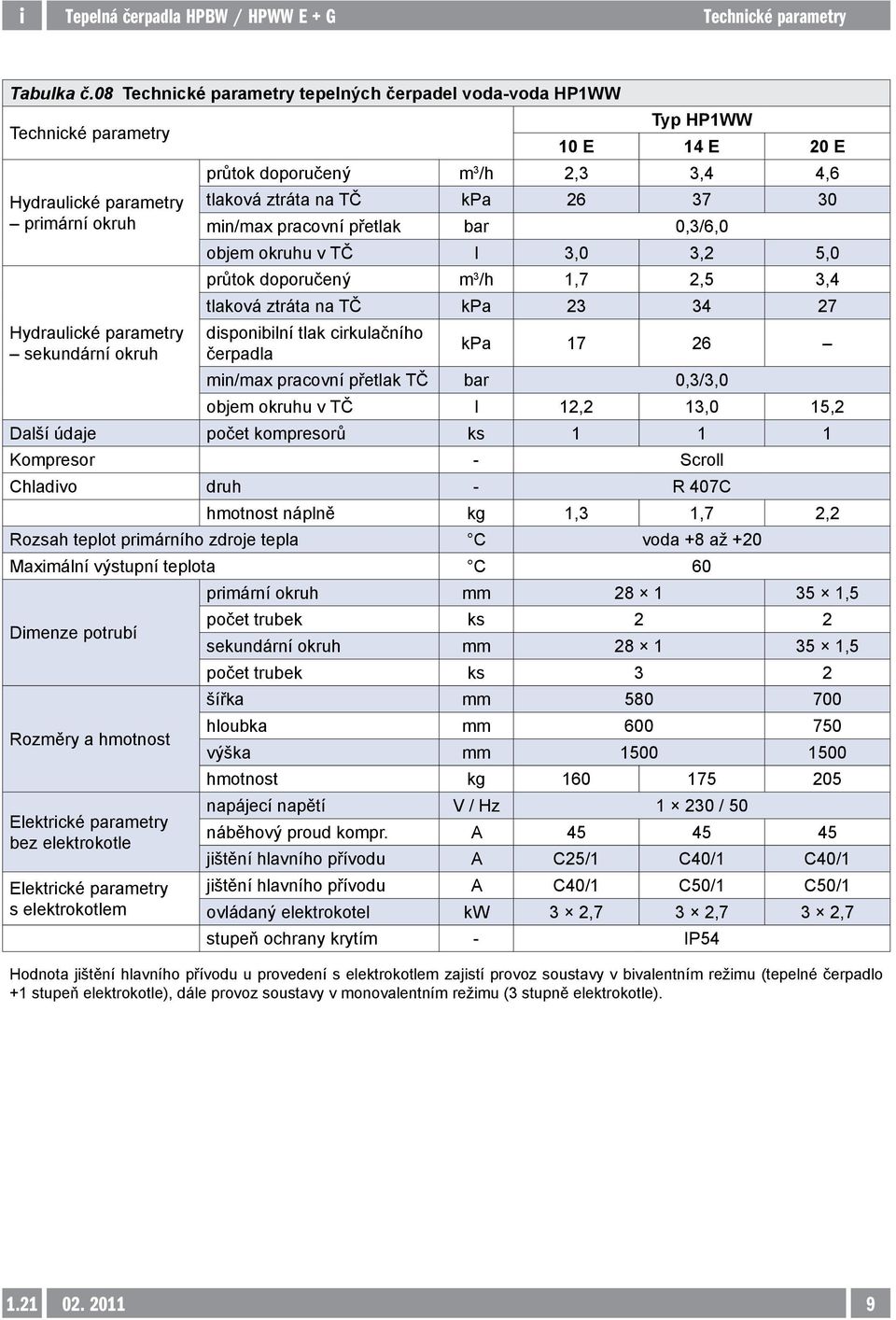

9 Tabulka č.08 tepelných čerpadel voda-voda HP1WW Hydraulické parametry primární okruh Hydraulické parametry sekundární okruh Typ HP1WW 10 E 14 E 20 E průtok doporučený m 3 /h 2,3 3,4 4,6 tlaková ztráta na TČ kpa min/max pracovní přetlak bar 0,3/6,0 objem okruhu v TČ l 3,0 3,2 5,0 průtok doporučený m 3 /h 1,7 2,5 3,4 tlaková ztráta na TČ kpa disponibilní tlak cirkulačního čerpadla kpa min/max pracovní přetlak TČ bar 0,3/3,0 objem okruhu v TČ l 12,2 13,0 15,2 Další údaje počet kompresorů ks Kompresor - Scroll Chladivo druh - R 407C hmotnost náplně kg 1,3 1,7 2,2 Rozsah teplot primárního zdroje tepla C voda +8 až +20 Maximální výstupní teplota C 60 Dimenze potrubí Rozměry a hmotnost Elektrické parametry bez elektrokotle Elektrické parametry s elektrokotlem primární okruh mm ,5 počet trubek ks 2 2 sekundární okruh mm ,5 počet trubek ks 3 2 šířka mm hloubka mm výška mm hmotnost kg napájecí napětí V / Hz / 50 náběhový proud kompr. A jištění hlavního přívodu A C25/1 C40/1 C40/1 jištění hlavního přívodu A C40/1 C50/1 C50/1 ovládaný elektrokotel kw 3 2,7 3 2,7 3 2,7 stupeň ochrany krytím - IP54 Hodnota jištění hlavního přívodu u provedení s elektrokotlem zajistí provoz soustavy v bivalentním režimu (tepelné čerpadlo +1 stupeň elektrokotle), dále provoz soustavy v monovalentním režimu (3 stupně elektrokotle)

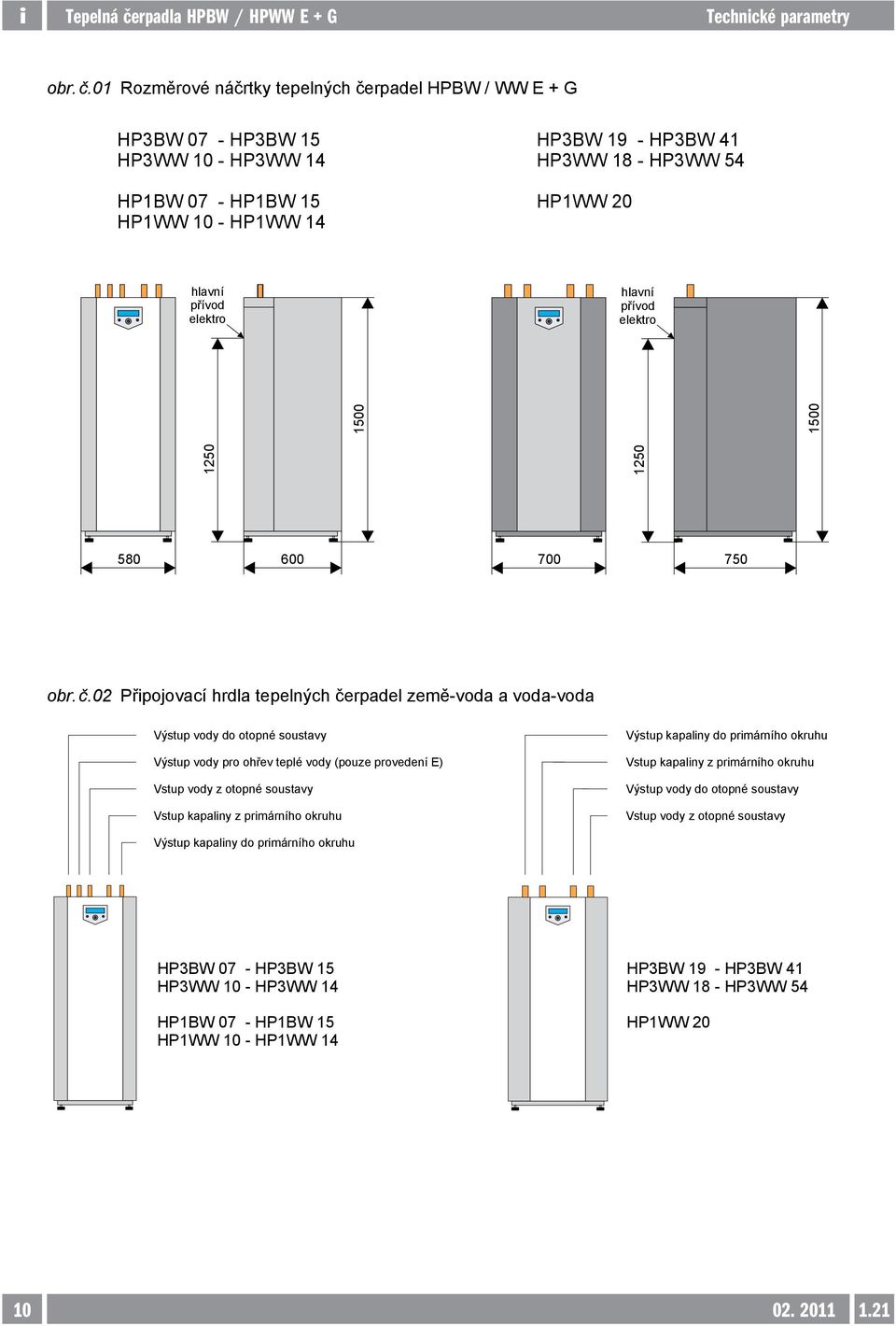

10 obr. č.01 Rozměrové náčrtky tepelných čerpadel HPBW / WW E + G HP3BW 07 - HP3BW 15 HP3BW 19 - HP3BW 41 HP3WW 10 - HP3WW 14 HP3WW 18 - HP3WW 54 HP1BW 07 - HP1BW 15 HP1WW 10 - HP1WW 14 HP1WW 20 hlavní přívod elektro hlavní přívod elektro obr. č.02 Připojovací hrdla tepelných čerpadel země-voda a voda-voda Výstup vody do otopné soustavy Výstup vody pro ohřev teplé vody (pouze provedení E) Vstup vody z otopné soustavy Vstup kapaliny z primárního okruhu Výstup kapaliny do primárního okruhu Vstup kapaliny z primárního okruhu Výstup vody do otopné soustavy Vstup vody z otopné soustavy Výstup kapaliny do primárního okruhu HP3BW 07 - HP3BW 15 HP3WW 10 - HP3WW 14 HP1BW 07 - HP1BW 15 HP1WW 10 - HP1WW 14 HP3BW 19 - HP3BW 41 HP3WW 18 - HP3WW 54 HP1WW

11 obr. č.03 Umístění vnitřní jednotky tepelného čerpadla

12 PZP KOMPLET a.s. Všechna práva vyhrazena. Práva na technické změny vyhrazena. Dokument nenahrazuje aktuální průvodní dokumentaci zařízení ani konkrétní řešení jednotlivých akcí
