Technický ceník CONCEPT 2009

Transkript

1 Technický ceník CONCEPT 2009 sanita topení instalace Značka pro odborné montážní firmy

2 Vážení zákazníci, dostává se Vám do rukou TECHNICKÝ CENÍK CONCEPT 2009, který Vám, jak doufáme, bude dobrým pomocníkem pro orientaci v produktech CONCEPT a poskytne Vám základní technické informace potřebné pro Vaši práci. Pod označením CONCEPT najdete v naší nabídce produkty, jež pro Vás vybírá náš tým obchodní a technické podpory ve spolupráci s celoevropským sdružením odborných velkoobchodů EDT GmbH, mezi které patříme i my. Tyto vysoce kvalitní výrobky od předních světových producentů (např. HANSA, HÜPPE, VILLEROY & BOCH, COMAP, TE-SA, HONEYWELL, GEBERIT, IDEAL STANDARD, VITRA, a další) se vyznačují výborným poměrem cena/kvalita. Značka CONCEPT je celoevropsky dobře vnímanou a známou značkou, která existuje již přes 30 let v zemích, kde působí členové EDT například Německo, Francie, Španělsko, Belgie atd. Pod značkou CONCEPT Vám přinášíme řadu výrobků, u kterých jsme exkluzivním dovozcem a prodejcem v České republice a na Slovensku. Produkty CONCEPT jsou plně dostupné na všech našich pobočkách a díky naskladnění jsme schopni dodávky velice rychle realizovat. Poskytujeme také kvalitní technickou podporu a profesionální zaškolení. Naším cílem je rozšířit okruh výrobku CONCEPT tak, abyste pod touto značkou měli k dispozici ucelený sortiment běžných výrobků pro sanitu, topení a instalace. PTÁČEK velkoobchod, a.s. V TECHNICKÉM CENÍKU CONCEPT jsou uvedeny maloobchodní brutto ceny v Kč bez DPH. Ceny jsou platné od Tiskové chyby vyhrazeny. Firma PTÁČEK velkoobchod, a.s. si vyhrazuje právo změn.

3 OBSAH Sanitární keramika CONCEPT Koupelnové radiátory CONCEPT Sanitární keramika CONCEPT Verity 7 9 Příslušenství k radiátorům CONCEPT 23 Plastové vany CONCEPT Regulace otopných těles CONCEPT 24 Sprchové zástěny a vaničky CONCEPT Rozvody vody a topení CONCEPT Vodovodní baterie CONCEPT Lisovací tvarovky CONCEPT Vodovodní baterie CONCEPT Systém podlahového vytápení CONCEPT Sprchový program CONCEPT 100/200 NEW Solární sestavy CONCEPT Koupelnový nábytek CONCEPT 20 Komponenty solárních systémů CONCEPT Přestěnové systémy CONCEPT

4 Sanitární keramika CONCEPT 100 Se sérií keramiky CONCEPT 100 Vám představujeme program, který je díky svému flexibilnímu designu schopen vyhovět nejrůznějším stylům můžete volit mezi oblými nebo hranatými liniemi přesně podle Vašich požadavků. Dobrá sanitární keramika však má vynikat nejen ve své estetické formě, ale musí také především splňovat vysokou míru funkčnosti, kterou máte u série CONCEPT 100 zaručenou díky kvalitnímu provedení všech detailů. UMYVADLO S OTVOREM CONCEPT 100 kulaté CONCEPT kulaté 55 cm bílá alpin CONCEPT kulaté 60 cm bílá alpin CONCEPT kulaté 65 cm bílá alpin Se středovým otvorem pro armaturu a přepadem. Upevnění šrouby M10 nejsou součástí dodávky. Ke kombinaci s polosloupem pro umyvadlo CONCEPT hranaté Style CONCEPT 100 Style hranaté cm bílá alpin CONCEPT 100 Style hranaté 65 48,5 cm bílá alpin CONCEPT 100 Style hranaté 70 48,5 cm bílá alpin Se středovým otvorem pro armaturu a přepadem. Upevnění šrouby M10 nejsou součástí dodávky. Ke kombinaci s polosloupem pro umyvadlo CONCEPT hranaté Style nábytkové CONCEPT 100 Style hranaté nábytkové 80 48,5 cm bílá alpin Se středovým otvorem pro armaturu a přepadem. Upevnění šrouby M10 nejsou součástí dodávky. Ke kombinaci s polosloupem pro umyvadlo CONCEPT POLOSLOUP PRO UMYVADLO CONCEPT 100 CONCEPT pro umyvadlo bílá alpin Včetně upevnění VitrA-fi x, ke kombinaci s umyvadly CONCEPT 100 kulaté i hranaté. Rozteč přívodních roháčků maximálně 100 mm. UMÝVÁTKO S OTVOREM CONCEPT 100 kulaté CONCEPT kulaté 45 cm bílá alpin CONCEPT kulaté 50 cm bílá alpin hranaté Style CONCEPT 100 Style hranaté cm bílá alpin Se středovým otvorem pro armaturu a přepadem. Upevnění šrouby M10 nejsou součástí dodávky. Ke kombinaci s polosloupem pro umývátko CONCEPT POLOSLOUP PRO UMÝVÁTKO CONCEPT 100 CONCEPT pro umývátko. bílá alpin Včetně upevnění VitrA-fi x, ke kombinaci s umývátky CONCEPT 100 kulaté i hranaté. Rozteč přívodních roháčků maximálně 100 mm

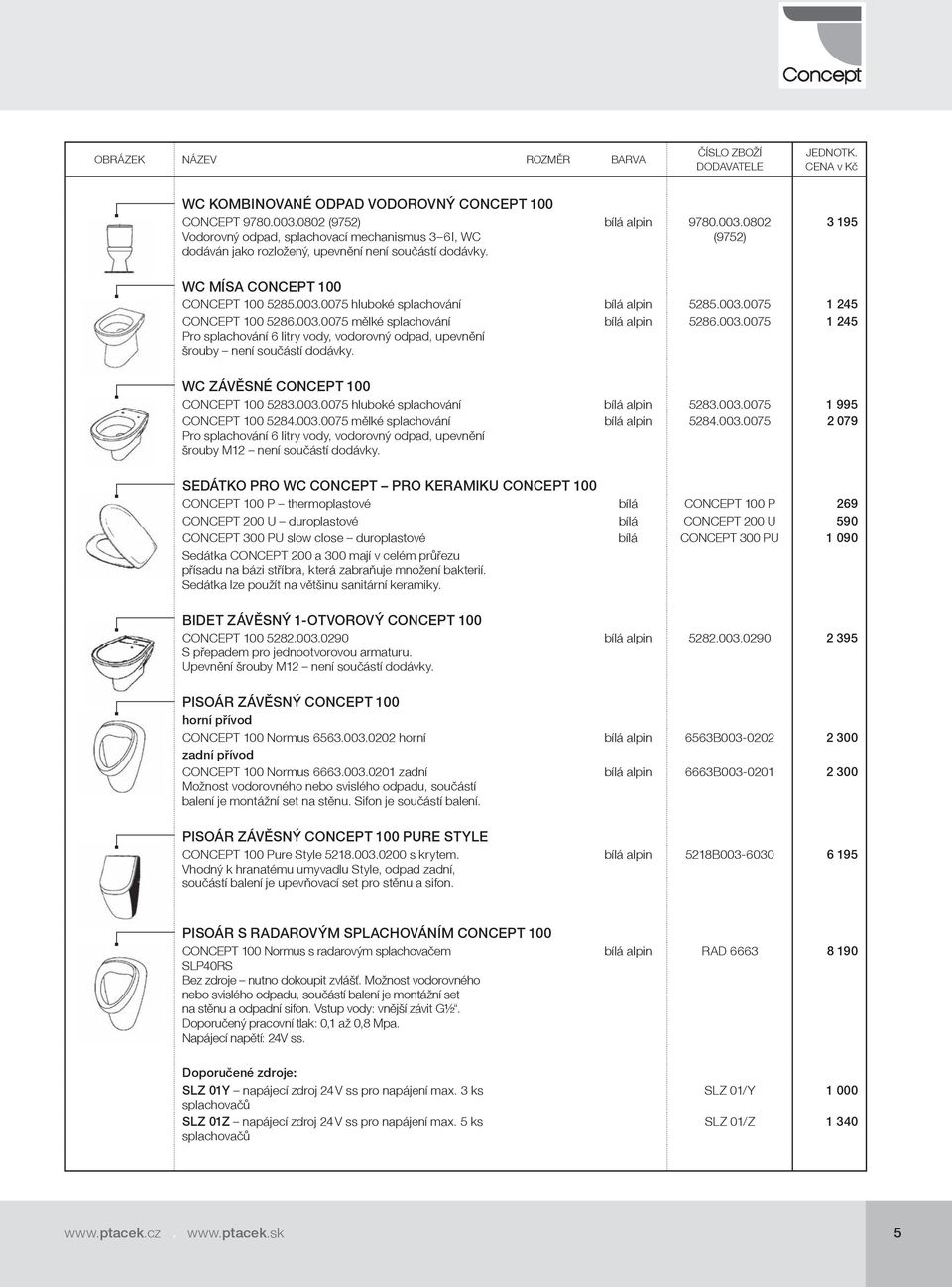

5 WC KOMBINOVANÉ ODPAD VODOROVNÝ CONCEPT 100 CONCEPT (9752) Vodorovný odpad, splachovací mechanismus 3 6 l, WC dodáván jako rozložený, upevnění není součástí dodávky. bílá alpin (9752) WC MÍSA CONCEPT 100 CONCEPT hluboké splachování bílá alpin CONCEPT mělké splachování Pro splachování 6 litry vody, vodorovný odpad, upevnění šrouby není součástí dodávky. bílá alpin WC ZÁVĚSNÉ CONCEPT 100 CONCEPT hluboké splachování bílá alpin CONCEPT mělké splachování Pro splachování 6 litry vody, vodorovný odpad, upevnění šrouby M12 není součástí dodávky. bílá alpin SEDÁTKO PRO WC CONCEPT PRO KERAMIKU CONCEPT 100 CONCEPT 100 P thermoplastové bílá CONCEPT 100 P 269 CONCEPT 200 U duroplastové bílá CONCEPT 200 U 590 CONCEPT 300 PU slow close duroplastové bílá CONCEPT 300 PU Sedátka CONCEPT 200 a 300 mají v celém průřezu přísadu na bázi stříbra, která zabraňuje množení bakterií. Sedátka lze použít na většinu sanitární keramiky. BIDET ZÁVĚSNÝ 1-OTVOROVÝ CONCEPT 100 CONCEPT S přepadem pro jednootvorovou armaturu. Upevnění šrouby M12 není součástí dodávky. bílá alpin PISOÁR ZÁVĚSNÝ CONCEPT 100 horní přívod CONCEPT 100 Normus horní bílá alpin 6563B zadní přívod CONCEPT 100 Normus zadní Možnost vodorovného nebo svislého odpadu, součástí balení je montážní set na stěnu. Sifon je součástí balení. bílá alpin 6663B PISOÁR ZÁVĚSNÝ CONCEPT 100 PURE STYLE CONCEPT 100 Pure Style s krytem. Vhodný k hranatému umyvadlu Style, odpad zadní, součástí balení je upevňovací set pro stěnu a sifon. bílá alpin 5218B PISOÁR S RADAROVÝM SPLACHOVÁNÍM CONCEPT 100 CONCEPT 100 Normus s radarovým splachovačem SLP40RS Bez zdroje nutno dokoupit zvlášť. Možnost vodorovného nebo svislého odpadu, součástí balení je montážní set na stěnu a odpadní sifon. Vstup vody: vnější závit G½. Doporučený pracovní tlak: 0,1 až 0,8 Mpa. Napájecí napětí: 24V ss. bílá alpin RAD Doporučené zdroje: SLZ 01Y napájecí zdroj 24 V ss pro napájení max. 3 ks splachovačů SLZ 01Z napájecí zdroj 24 V ss pro napájení max. 5 ks splachovačů SLZ 01/Y SLZ 01/Z

6 PŘÍSLUŠENSTVÍ UPEVNĚNÍ A PŘIPOJENÍ Upevnění pro umyvadla Souprava na upevnění umyvadel M mm NY bílá Souprava na upevnění umyvadel M mm NY bílá / Souprava obsahuje: hmoždinky, šrouby, kovové podložky, plastové vymezovací vložky a krytky. Upevnění pro WC pro stojící modely Souprava. šr. upev. WC, mm NY bílá / Souprava. šr. upev. WC 6 80, 8 mm NY bílá / Souprava obsahuje: hmoždinky, šrouby, kovové podložky, plastové vymezovací vložky. Sifon umyvadlový Lahvový délka odtokové trubky 180 mm 5/4,32 mm chrom CA S Trubkový délka odtokové trubky 180 mm 5/4,32 mm chrom JA S Designový délka odtokové trubky 180 mm 5/4,32 mm chrom ZA S Odtokový ventil Klick-Klack 5/4 chrom ZA S Materiál pochromovaná mosaz 6

7 Sanitární keramika VERITY Exkluzivní designová série vyráběná firmou Villeroy & Boch. Vyznačuje se jednoduchými liniemi v kombinaci s rovnými plochami, které odpovídají současným trendům. U série Verity máte možnost volby mezi běžnou povrchovou úpravou a speciální úpravou povrchu Ceramic plus, která umožňuje snadnější údržbu. Keramika odpovídá platným technickým normám a má CE certifikaci. UMYVADLO S OTVOREM VERITY Verity ,5 cm bílá alpin Verity R ,5 cm ceramicplus R R Verity ,5 cm bílá alpin Verity R ,5 cm ceramicplus R R Verity cm bílá alpin Verity R cm ceramicplus R R Verity ,5 cm bílá alpin Verity R ,5 cm ceramicplus R R Pro 3 otvorovou baterii prostřední otvor pro armaturu proražen, s přepadem, upevnění 2 závrtnými šrouby M mm není součástí dodávky. Ke kombinaci se sloupem Verity XX nebo polosloupem XX. UMÝVÁTKO S OTVOREM VERITY Verity cm bílá alpin Verity R cm ceramicplus R R S jedním otvorem pro baterii a přepadem, upevnění 2 závrtnými šrouby M mm není součástí dodávky. Ke kombinaci s polosloupem XX. UMYVADLO NÁBYTKOVÉ S OTVOREM VERITY Verity 5183 A cm bílá alpin 5183 A Verity 5183 A0 R cm ceramicplus R A0 R Pro 3 otvorovou baterii prostřední otvor pro armaturu proražen, s přepadem. UMYVADLO ZÁPUSTNÉ S OTVOREM VERITY Verity cm bílá alpin Verity R cm ceramicplus R R Pro 3 otvorovou baterii prostřední otvor pro armaturu proražen s přepadem včetně výřezové šablony. SLOUP VERITY Verity k umyvadlu bílá alpin Verity R1 k umyvadlu ceramicplus R R Pro umyvadlo Verity POLOSLOUP K UMYVADLU VERITY Verity k umyvadlu bílá alpin Verity R1 k umyvadlu ceramicplus R R Pro umyvadlo Verity 5179 včetně uchycení. POLOSLOUP K UMÝVÁTKU VERITY Verity k umývátku bílá alpin Verity R1 k umývátku ceramicplus R R Pro umývátko Verity 5379 včetně uchycení

8 WC KOMBINOVANÉ VERITY Verity mísa cm bílá alpin Verity R1 mísa cm ceramicplus R R Stojící model odpad vodorovný, svislý odpad možný s použitím odpadového variokolena. Splachovací množství 6 l. Pro kombinaci s nádržkou Verity NÁDRŽKA KERAMICKÁ S ARMATUROU VERITY Verity bílá alpin Verity R1 ceramicplus R R Přívod vody ze zadu nebo ze strany s úspornou dvoutlačítkovou armaturou DUO. WC MÍSA VERITY Verity hluboké splachování cm bílá alpin Verity R1 hluboké splachování cm ceramicplus R R Stojící model odpad vodorovný, svislý odpad možný s použitím odpadového variokolena. Splachovací množství 6 l. Včetně uchycení. WC ZÁVĚSNÉ VERITY Verity hluboké splachování cm bílá alpin Verity R1 hluboké splachování cm ceramicplus R R Odpad vodorovný, upevnění 2 závrtnými šrouby M mm není součástí dodávky. Splachovací množství 6 l. BIDET STACIONÁRNÍ 1-OTVOROVÝ VERITY Verity cm bílá alpin Verity R cm ceramicplus R R Pro 3 otvorovou baterii-prostřední otvor pro armaturu proražen, s přepadem. BIDET ZÁVĚSNÝ 1-OTVOROVÝ VERITY Verity cm bílá alpin Verity R cm ceramicplus R R Pro 3 otvorovou baterii-prostřední otvor pro armaturu proražen, s přepadem. Upevnění 2 závrtnými šrouby M mm. PISOÁR ZÁVĚSNÝ BEZ OTVORU VERITY Verity bez poklopu bílá alpin Verity R1 bez poklopu ceramicplus R R Přívod vody skrytý, splachovací množství 2 3 l, upevňovací sada pro skryté upevnění součástí dodávky bez dalšího příslušenství. POKLOP PRO PISOÁR VERITY Verity 9956 S9 01 soft closing Kovové pochromované závěsy funkce pomalého zavírání soft closing pro pisoár Verity bílá alpin 9956 S SEDÁTKO VERITY Verity 98M duroplastové Kovové pochromované závěsy. Verity 9955S9 01 soft closing Kovové pochromované závěsy s funkcí soft closing a quick release. bílá alpin 98M bílá alpin 9955S

9 PŘÍSLUŠENSTVÍ PRO PISOÁR VERITY Villeroy & Boch sifon sp.díl Villeroy & Boch připojovací sada chrom Villeroy & Boch sifon odsávací vodorovný Villeroy & Boch sifon odsávací svislý PŘÍSLUŠENSTVÍ UPEVNĚNÍ A PŘIPOJENÍ Upevnění pro umyvadla Souprava na upevnění umyvadel M mm NY bílá Souprava na upevnění umyvadel M mm NY bílá / Souprava obsahuje: hmoždinky, šrouby, kovové podložky, plastové vymezovací vložky a krytky. Upevnění pro WC pro stojící modely Souprava. šr. upev. WC, 6 70, průměr 8 mm, NY bílá / Souprava. šr. upev. WC 6 80, průměr 8 mm, NY bílá / Souprava obsahuje: hmoždinky, šrouby, kovové podložky, plastové vymezovací vložky. Upevnění pro závěsné WC a bidet Villeroy & Boch upevňovací rám Villeroy & Boch upevňovací sada Připojení WC Villeroy & Boch Vario odpad, připojení mm Villeroy & Boch Vario odpad, připojení mm

10 Plastové vany CONCEPT 100 Série CONCEPT 100 Vám přináší akrylátové vany klasických tvarů s dlouhou životností. Vany jsou vyráběny z akrylátu o tlouštce 4 mm, který je doplněn zpevňující vrstvou ze sklolaminátové pryskyřice, tato kombinace zajišťuje dobrou stabilitu vany bez deformací. Dalším prvkem, který zvyšuje tuhost vany, je zpevňující deska zalisovaná do dna vany jež zamezuje průhybu dna při zatížení. Při výrobě van je používán tlakově litý akrylát o vysoké hustotě dle EN 263, který vyniká dlouhou životností a barevnou stálostí povrchu. Všechny vlastnosti jsou podloženy i zárukou poskytovanou v délce 25 let. Vany jsou pro zamezení poškození povrchu při přepravě a montáži potaženy krycí fólií. Hrany vany jsou chráněny kartonovým obalem. PLASTOVÁ VANA CONCEPT KLASICKÁ CONCEPT 100 klasická cm bílá T CONCEPT 100 klasická cm bílá T otvor pro odpad průměr 52 mm, otvorem pro přepad Bez příslušenství dodávány bez noh, které je možné dokoupit samostatně ob. č. K CONCEPT klasická se středovým odpadem otvor pro odpad průměr 52 mm, otvorem pro přepad Bez příslušenství dodávány bez noh, které je možné dokoupit samostatně ob. č. K x80cm bílá T PLASTOVÁ VANA CONCEPT ROHOVÁ CONCEPT rohová se středovým odpadem otvor pro odpad průměr 52 mm, otvorem pro přepad Bez příslušenství dodávány bez noh, které je možné dokoupit samostatně ob. č. K x140cm bílá T PŘÍSLUŠENSTVÍ V VANĚ Nohy k vaně CONCEPT 100 nohy k vaně univerzální K Sifon vanový plastový fl exibilní automatický komplet DN50 6/4 420 mm chrom nerez T1439A-III KOV DN plastový fl exibilní automatický komplet DN50, 6/4 420 mm chrom nerez T1439D KOV DN napouštění vody přepadem Materiál PP, odolnost do 95 C, odtokové mnžství 0,9 l/sec

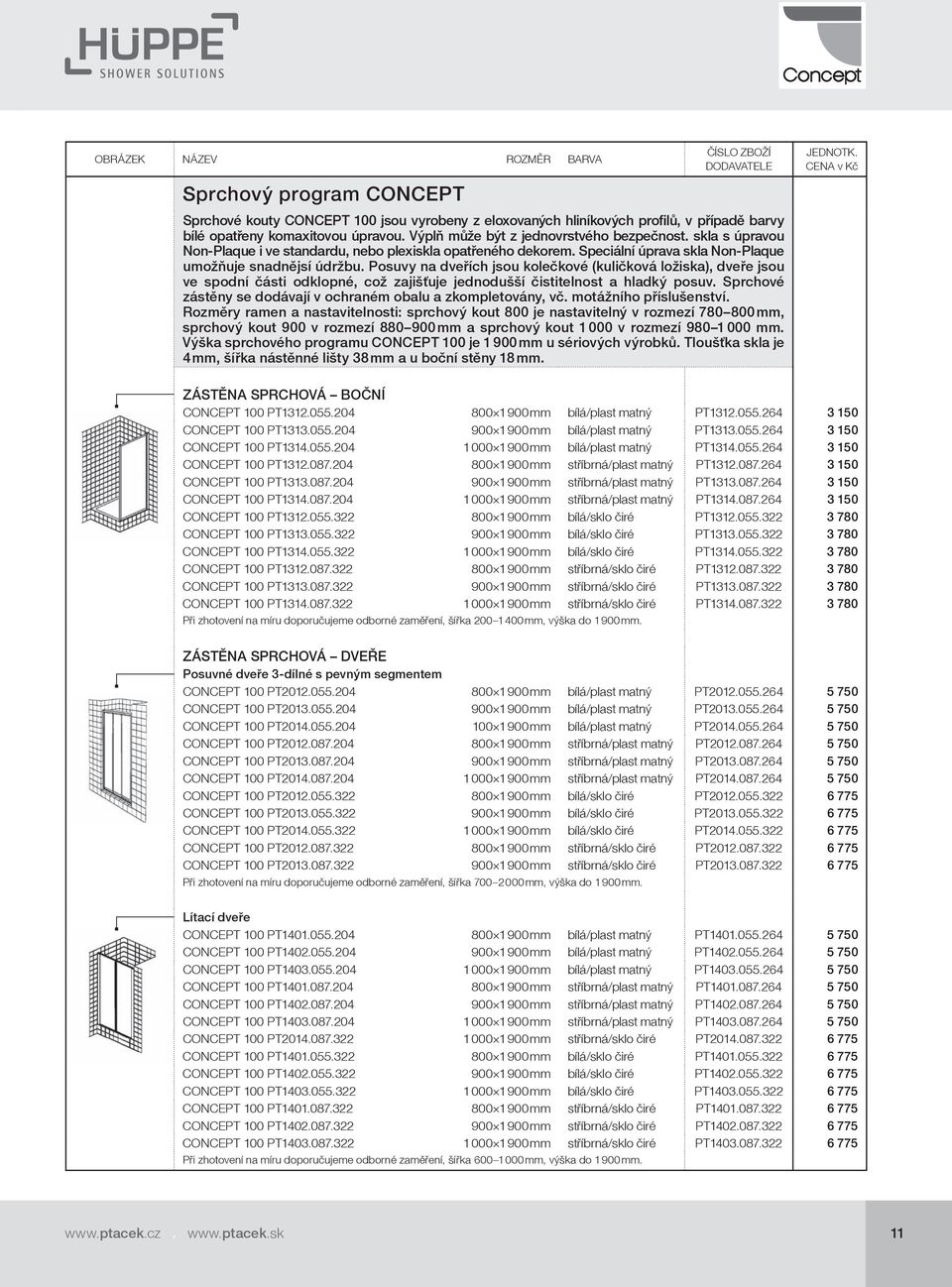

11 Sprchový program CONCEPT Sprchové kouty CONCEPT 100 jsou vyrobeny z eloxovaných hliníkových profilů, v případě barvy bílé opatřeny komaxitovou úpravou. Výplň může být z jednovrstvého bezpečnost. skla s úpravou Non-Plaque i ve standardu, nebo plexiskla opatřeného dekorem. Speciální úprava skla Non-Plaque umožňuje snadnějsí údržbu. Posuvy na dveřích jsou kolečkové (kuličková ložiska), dveře jsou ve spodní části odklopné, což zajišťuje jednodušší čistitelnost a hladký posuv. Sprchové zástěny se dodávají v ochraném obalu a zkompletovány, vč. motážního příslušenství. Rozměry ramen a nastavitelnosti: sprchový kout 800 je nastavitelný v rozmezí mm, sprchový kout 900 v rozmezí mm a sprchový kout v rozmezí mm. Výška sprchového programu CONCEPT 100 je mm u sériových výrobků. Tloušťka skla je 4 mm, šířka nástěnné lišty 38 mm a u boční stěny 18 mm. ZÁSTĚNA SPRCHOVÁ BOČNÍ CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT Při zhotovení na míru doporučujeme odborné zaměření, šířka mm, výška do 1900 mm. ZÁSTĚNA SPRCHOVÁ DVEŘE Posuvné dveře 3-dílné s pevným segmentem CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT Při zhotovení na míru doporučujeme odborné zaměření, šířka mm, výška do 1900 mm. Lítací dveře CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT Při zhotovení na míru doporučujeme odborné zaměření, šířka mm, výška do 1900 mm

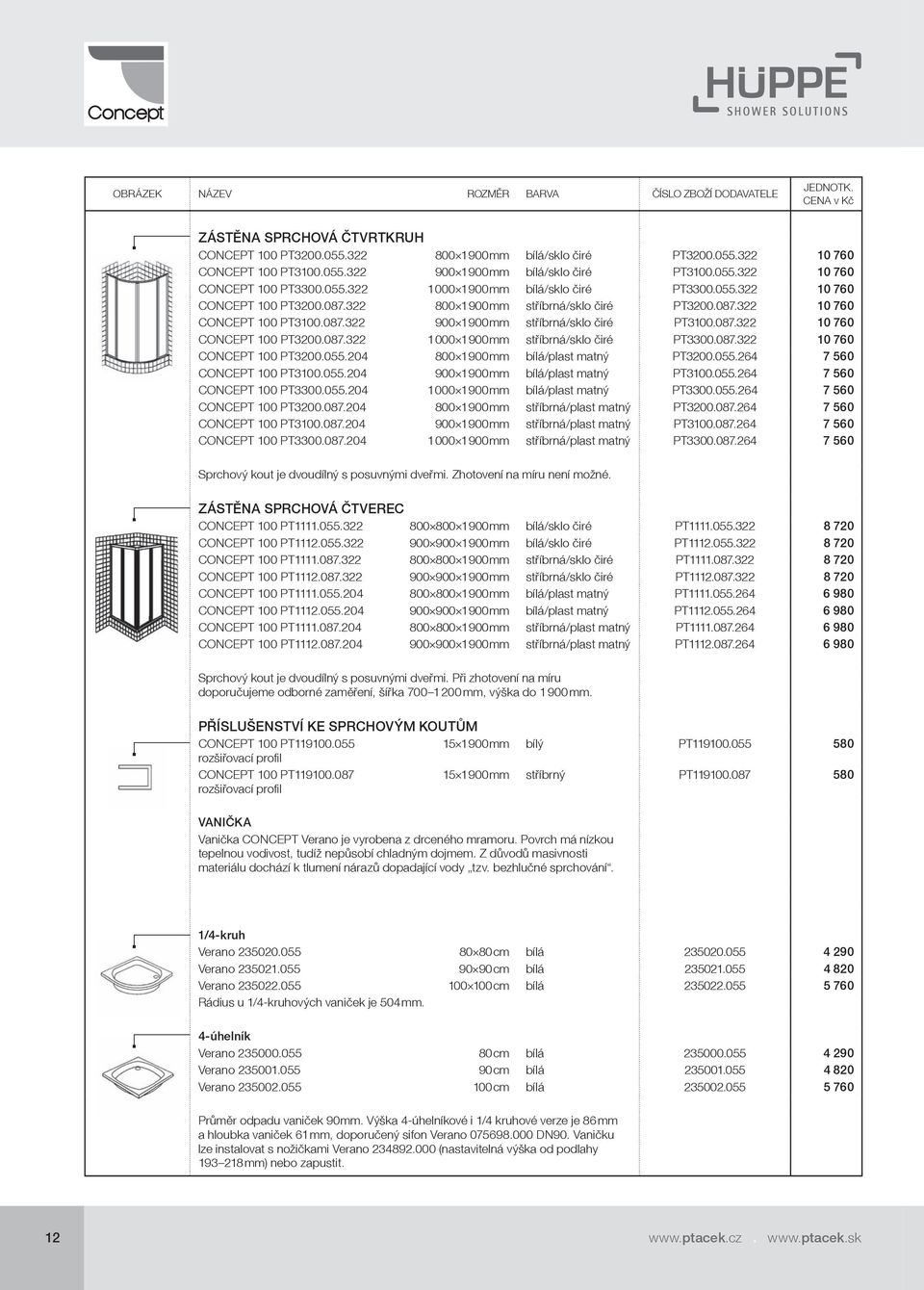

12 ZÁSTĚNA SPRCHOVÁ ČTVRTKRUH CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT Sprchový kout je dvoudílný s posuvnými dveřmi. Zhotovení na míru není možné. ZÁSTĚNA SPRCHOVÁ ČTVEREC CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm bílá/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm stříbrná/sklo čiré PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm bílá/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT CONCEPT 100 PT mm stříbrná/plast matný PT Sprchový kout je dvoudílný s posuvnými dveřmi. Při zhotovení na míru doporučujeme odborné zaměření, šířka mm, výška do mm. PŘÍSLUŠENSTVÍ KE SPRCHOVÝM KOUTŮM CONCEPT 100 PT mm bílý PT rozšiřovací profi l CONCEPT 100 PT rozšiřovací profi l mm stříbrný PT VANIČKA Vanička CONCEPT Verano je vyrobena z drceného mramoru. Povrch má nízkou tepelnou vodivost, tudíž nepůsobí chladným dojmem. Z důvodů masivnosti materiálu dochází k tlumení nárazů dopadající vody tzv. bezhlučné sprchování. 1/4-kruh Verano cm bílá Verano cm bílá Verano cm bílá Rádius u 1/4-kruhových vaniček je 504 mm. 4-úhelník Verano cm bílá Verano cm bílá Verano cm bílá Průměr odpadu vaniček 90mm. Výška 4-úhelníkové i 1/4 kruhové verze je 86 mm a hloubka vaniček 61 mm, doporučený sifon Verano DN90. Vaničku lze instalovat s nožičkami Verano (nastavitelná výška od podlahy mm) nebo zapustit

13 PŘÍSLUŠENSTVÍ K VANIČKÁM Kryt 1/4-kruh Verano cm bílá ČTVRTKRUH Verano cm bílá ČTVRTKRUH Verano cm bílá ČTVRTKRUH Kryt 4-úhelník Verano cm bílá ČTVEREC Verano cm bílá ČTVEREC Verano cm bílá ČTVEREC Výška krytů k vaničce je 190 mm Verano sifon DN90 chrom Verano nožičky

14 Vodovodní baterie CONCEPT Žádné jiné zařízení není v domácnosti tak často používáno jako vodovodní baterie. Soulad estetiky a funkčnosti má proto u pákových baterií základní význam. Designérům série armatur CONCEPT se v tomto ohledu podařilo vytvořit výrobky s moderním nadčasovým designem spojeným s technickými inovacemi, které dělají z programu CONCEPT výrazný prvek v koupelně i kuchyni. Baterie CONCEPT možnost volby za dvou sérii CONCEPT 100 a CONCEPT 200. Vodovodní baterie CONCEPT 100 funkční design, který najde uplatnění téměř ve všech Vašich projektech. kvalitní armatura osazená keramickou kartuší CLICK o průměru 47 mm s integrovanou Eco funkcí a omezovačem teploty vody. komfortní ovládání rozsah pohybu páky 120 třída hlučnosti 1 méně než 20 db neoperl Cascade perlátor z dlouhou životností usnadnění montáže Easy fix systém připojení flexi hadičkami BATERIE UMYVADLOVÁ CONCEPT 100 stojánková páková CONCEPT 100 B 7187 AA bez výpusti výtok 130 mm chrom B 7187 AA CONCEPT 100 B 7185 AA s výpustí výtok 130 mm chrom B 7185 AA Perlátor Neoperl, CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty, připojení fl exi hadičkami, Easy fi x systém. BATERIE BIDETOVÁ CONCEPT 100 stojánková páková CONCEPT 100 B 7190 AA s výpustí výtok 110 mm chrom B 7190 AA Perlátor Neoperl, CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty, kloubové uložení výtoku, připojení fl exi hadičkami, Easy fi x systém. BATERIE DŘEZOVÁ CONCEPT 100 stojánková páková CONCEPT 100 B 7195 AA raménko 230 mm chrom B 7195 AA Perlátor Neoperl, CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty, připojení fl exi hadičkami, otočné raménko. nástěnná páková CONCEPT 100 B 7197 AA Perlátor Neoperl, CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty. Variabilní připojení rozteč mm, otočné S raménko kruhový průřez. 150 mm, raménko 220 mm chrom B 7197 AA BATERIE SPRCHOVÁ CONCEPT 100 nástěnná páková CONCEPT 100 B 7191 AA bez příslušenství 150 mm chrom B 7191 AA CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty Variabilní připojení rozteč mm díky S etážkám. Integrovaný bezpečnostní zpětný ventil proti nasátí vody bez příslušenství

15 BATERIE SPRCHOVÁ CONCEPT 100 nástěnná termostatická CONCEPT 100 A 3886 AA 150 mm chrom A 3886 AA Plynulá regulace teploty s bezpečnostním blokovacím tlačítkem. Variabilní připojení rozteč mm díky S etážkám. Integrovaný bezpečnostní zpětný ventil proti nasátí vody bez příslušenství. podomítková páková CONCEPT 100 B 7194 AA nadomítková část chrom B 7194 AA 920 ke kombinaci s univerzálním podomítkovým dílem obj. číslo A2650NU bez příslušenství. BATERIE VANOVÁ CONCEPT 100 nástěnná páková CONCEPT 100 B 7192 AA 150 mm chrom B 7192 AA CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty, variabilní připojení rozteč mm díky S etážkám. Integrovaný bezpečnostní zpětný ventil proti nasátí vody. Přepínač sprcha vana s automatickým vrácením do polohy vana po uzavření baterie bez příslušenství. nástěnná termostatická CONCEPT 100 A 3887 AA 150 mm chrom A 3887 AA Plynulá regulace teploty s bezpečnostním blokovacím tlačítkem. Variabilní připojení rozteč mm díky S etážkám. Přepínač sprcha vana s automatickým vrácením do polohy vana po uzavření baterie bez příslušenství. Integrovaný bezpečnostní zpětný ventil proti nasátí vody bez příslušenství. podomítková páková CONCEPT 100 B 7193 AA nadomítková část s přep. na sprchu Ke kombinaci s univerzálním podomítkovým dílem obj. číslo A2650NU. Přepínač sprcha vana s automatickým vrácením do polohy vana po uzavření baterie bez příslušenství. chrom B 7193 AA PŘÍSLUŠENSTVÍ K BATERIÍM CONCEPT 100 CONCEPT 100/200 podomítkový modul univerzální A 2650 NU Pro montáž v hrubé stavbě, CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty, včetně těsnění. Vhodný pro všechny podomítkové baterie CONCEPT 100/200 včetně termostatických. Prodloužená páka pouze pro baterie Concept 100 chrom A960804AA 590 Ventil uzavírací rohový Schell závitový Comfort 1/2 3/8 chrom Pouze pro připojení fl exi hadičkami průměr 10mm bez fi ltru a nátrubku. Ventil uzavírací rohový Schell závitový Ventil s filtrem 1/2 3/8 chrom Univerzální připojení pro fl exi hadičky i trubičky průměr 10 mm. Integrovaný fi ltr k ochraně armatury, se samotěsnícím přípojným závitem ASAG

16 Vodovodní baterie CONCEPT 200 výrazný originální design, který uplatníte i u náročnějších aplikací kvalitní armatura osazená keramickou kartuší CLICK o průměru 47 mm s integrovanou Eco funkcí a omezovačem teploty vody. komfortní ovládání rozsah pohybu páky 120 třída hlučnosti 1 méně než 20 db zapuštěný perlátor Neoperl Cascade s dlouhou životností usnadnění montáže díky TOP-fix systému montáž zvrchu platformy připojení chromovými trubičkami u stojánkových umyvadlových baterií skryté etážky u nástěnných baterií BATERIE UMYVADLOVÁ CONCEPT 200 stojánková páková CONCEPT 200 A 3888 AA s výpustí výtok 120 mm chrom A 3888 AA CONCEPT 200 A 3891 AA s výpustí zkrácená výtok 102 mm chrom A 3891 AA CONCEPT 200 A 3894 AA se sprškou a výpustí výtok 132 mm chrom A 3894 AA Perlátor Neoperl, CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty, připojení chromovými trubičkami o průměru 10mm, TOP-fi x systém, výpusť 5/4. BATERIE BIDETOVÁ CONCEPT 200 stojánková páková CONCEPT 200 A 3893 AA s výpustí výtok 124 mm chrom A 3893 AA Perlátor Neoperl, CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty, připojení chromovými trubičkami o průměru 10 mm, kloubové uložení výtoku, TOP-fi x systém, výpusť 5/4. BATERIE DŘEZOVÁ CONCEPT 200 stojánková páková CONCEPT 200 B 7213 AA raménko 249 mm chrom B 7213 AA CONCEPT 200 B 7215 AA s přip. na myčku raménko 249 mm chrom B 7215 AA Perlátor Neoperl, CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty, fl exi hadičkami, otočné raménko. U provedení s připojením na myčku je integrován uzavírací ventil. CONCEPT 200 B 7217 AA SE SPRŠKOU raménko 232 mm chrom B 7217 AA Perlátor Neoperl, CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty, fl exi hadičkami, otočné raménko. U provedení s vytahovací sprškou integorván přepínač proudů vody. BATERIE SPRCHOVÁ CONCEPT 200 nástěnná páková CONCEPT 200 A 3895 AA bez přísl. 150 mm chrom A 3895 AA CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty. Variabilní připojení rozteč mm. Skryté etážky. Integrovaný bezpečnostní zpětný ventil proti nasátí vody bez příslušenství. nástěnná termostatická CONCEPT 200 A 3899 AA 150 mm chrom A 3899 AA Plynulá regulace teploty s bezpečnostním blokovacím tlačítkem. Variabilní připojení rozteč mm. Skryté etážky. Integrovaný bezpečnostní zpětný ventil proti nasátí vody bez příslušenství

17 BATERIE SPRCHOVÁ CONCEPT 200 podomítková páková CONCEPT 200 A 3898 AA nadomítková část chrom A 3898 AA Ke kombinaci s univerzálním podomítkovým dílem obj. číslo A2650NU bez příslušenství. podomítková páková termostatická CONCEPT 200 A 3901 AA nadomítková část chrom A 3901 AA Plynulá regulace teploty s bezpečnostním blokovacím tlačítkem. Ke kombinaci s univerzálním podomítkovým dílem obj. číslo A2650NU bez příslušenství. BATERIE VANOVÁ CONCEPT 200 nástěnná páková CONCEPT 200 A 3896 AA 150 mm chrom A 3896 AA CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty. Variabilní připojení rozteč mm. Skryté etážky. Přepínač sprcha vana s automatickým vrácením do polohy vana po uzavření baterie. Integrovaný bezpečnostní zpětný ventil proti nasátí vody bez příslušenství. nástěnná termostatická CONCEPT 200 A 3900 AA 150 mm chrom A 3900 AA Plynulá regulace teploty s bezpečnostním blokovacím tlačítkem. Variabilní připojení rozteč mm. Skryté etážky. Přepínač sprcha vana s automatickým vrácením do polohy vana po uzavření baterie. Integrovaný bezpečnostní zpětný ventil proti nasátí vody bez příslušenství. podomítková páková CONCEPT 200 A 3897 AA nadomítková část s přep.na sprchu chrom A 3897 AA Ke kombinaci s univerzálním pod omítkovým dílem obj. číslo A2650NU. Přepínač sprcha vana s automatickým vrácením do polohy vana po uzavření baterie bez příslušensví. podomítková termostatická CONCEPT 200 A 3902 AA nadomítková část s přep.na sprchu chrom A 3902 AA Plynulá regulace teploty s bezpečnostním blokovacím tlačítkem. Přepínač sprcha vana s automatickým vrácením do polohy vana po uzavření baterie. Ke kombinaci s univerzálním podomítkovým dílem obj. číslo A2650NU bez příslušensví. PŘÍSLUŠENSTVÍ K BATERIÍM CONCEPT 100/200 podomítkový modul univerzální A 2650 NU Pro montáž v hrubé stavbě, CLICK kartuše s integrovanou ECO funkcí a omezovačem teploty, včetně těsnění. Vhodný pro všechny podomítkové baterie CONCEPT 100/200, včetně termostatických. Ventil uzavírací rohový Schell závitový Comfort 1/2 3/8 chrom Univerzální připojení pro fl exi hadičky i trubičky průměr 10 mm, bez fi ltru, se samotěsnícím přípojným závitem ASAG, třída hlučnosti č. 1. Ventil uzavírací rohový Schell závitový Ventil s filtrem 1/2 3/8 chrom Univerzální připojení pro fl exi hadičky i trubičky průměr 10 mm, Integrovaný fi ltr k ochraně armatury, se samotěsnícím přípojným závitem ASAG

18 Sprchový program CONCEPT 100/200 NEW Sprchový program CONCEPT NEW Vám přináší ucelenou řadu inovovaných produktů, které plně pokryjí Vaše požadavky na vybavení koupelny. CONCEPT sprchový program je rozdělen do dvou designových řad 100 a 200. Řada 100 pokrývá běžné aplikace. Řada 200 je určena i pro náročnější zákazníky. Z technického hlediska nabízí sprchový program CONCEPT několik zajímavých řešení: Možnost montáže setu do rohu sprchového koutu, anticalc systém bránící usazování vodního kamene u sprchových hlavic, sprchová hadice CONCEPT 200 s otočným kónusem zamezující poškození hadice. U nástěnných setů CONCEPT 100 je možnost posunu konzol v rozmezí 60 mm vhodné pro rekonstrukce při výměně stávajících setů bez nutnosti vrtání nových děr do obkladů. U všech produktů je garantována třída hlučnosti 1. SPRCHA RUČNÍ CONCEPT 100 NEW CONCEPT 100 NEW jednopolohová chrom Jemný proud, průměr hlavice 89 mm, anticalc systém, průtok 13 l/min. při tlaku 3 bary, připojení na hadici 1/2. CONCEPT 100 NEW dvoupolohová chrom Jemný a masážní proud, průměr hlavice 89 mm, anticalc systém, průtok 13 l/min. při tlaku 3 bary. Připojení na hadici 1/2. SPRCHOVÝ SET NÁSTĚNNÝ CONCEPT 100 NEW BEZ HLAVICE CONCEPT 100 NEW Celková délka 700 mm, uchycení mm chrom CONCEPT 100 NEW Celková délka 1000 mm, uchycení mm Délka hadice mm, montážní šablona a upevnění součástí dodávky bez sprchové hlavice. Posuvný držák sprchy pravo-levý sklopný. Pro rohovou montáž použijte set chrom SPRCHOVÝ SET - NÁSTĚNNÝ CONCEPT 100 NEW S HLAVICÍ - 600MM CONCEPT 100 NEW hlavice jednopolohová, tyč, hadice CONCEPT 100 NEW hlavice dvoupolohová, tyč, hadice. chrom chrom celková delka 700mm - uchycení mm - délka hadice 1600 mm, montážní šablona a upevnění součástí dodávky - bez sprchové hlavice. Posuvný držák sprchy pravo-levý - sklopný. Pro rohovou montáž použijte set SPRCHOVÝ SET - NÁSTĚNNÝ CONCEPT 100 NEW S HLAVICÍ - 900MM CONCEPT 100 NEW hlavice jednopolohová, tyč, hadice. CONCEPT 100 NEW hlavice dvoupolohová, tyč, hadice. chrom chrom Celková delka 1000mm, uchycení mmdélka hadice 1600 mm, montážní šablona a upevnění součástí dodávky - včetně sprchové hlavice. Posuvný držák sprchy pravo-levý - sklopný. Pro rohovou montáž použijte set SPRCHOVÝ SET K VANĚ CONCEPT 100 NEW CONCEPT chrom Sprchová hlavice jednopolohová CONCEPT 100 NEW, sprchová hadice 1250 mm, držák na stěnu včetně uchycení. PŘÍSLUŠENSTVNÍ KE SPRŠE CONCEPT 100 NEW CONCEPT 100 NEW Univerzální připojovací kolínko 1/2 chrom CONCEPT 100 NEW Nástěnný držák sprchy chrom

19 CONCEPT 100 NEW Souprava pro rohovou montáž pouze pro CONCEPT 100 chrom CONCEPT 100 NEW Distanční podložka pouze pro CONCEPT 100 chrom CONCEPT 100 NEW sprchová hadice CONCEPT 100 NEW sprchová hadice CONCEPT 100 NEW sprchová hadice mm 1 600mm 2 000mm chrom chrom chrom SPRCHA RUČNÍ CONCEPT 200 NEW Jednopolohová CONCEPT 200 NEW jednopolohová Jemný proud, průměr hlavice 120 mm, připojení 1/2, Anticalc systém, průtočné množství 15 l/min při tlaku 3 bary sítko pro zachycení nečistot. chrom Třípolohová CONCEPT 200 NEW třípolohová Jemný, oplachovací a masážní proud, průměr hlavice 120 mm, připojení 1/2, Anticalc systém, průtočné množství 15 l/min při tlaku 3 bary sítko pro zachycení nečistot. chrom SPRCHOVÝ SET NÁSTĚNNÝ CONCEPT 200 NEW CONCEPT 200 NEW Celková délka 900 mm, uchycení mm. Délka hadice 1600 mm s otočnou koncovkou, montážní šablona a upevnění je součástí dodávky bez sprchové hlavice. Posuvný držák sprchy pravo-levý sklopný. chrom PŘÍSLUŠENSTVNÍ KE SPRŠE CONCEPT 200 NEW CONCEPT 200 NEW nástěnný držák sprchy sklopný Včetně uchycení. chrom sprchová hadice CONCEPT 200 NEW mm chrom CONCEPT 200 NEW mm chrom připojení 1/2 otočná koncovka SPRCHA HLAVOVÁ CONCEPT 200 NEW CONCEPT 200 NEW talířová jednopolohová Jemný proud, průměr 220 mm, možnost náklonu díky kulovému kloubu, průtok 15 l/min při tlaku 3 bary, anticalc systém. chrom CONCEPT 200 NEW sprchové raménko nástěnné Pro talířovou sprchu, délka 350 mm, připojení 1/2, včetně rozety. chrom CONCEPT 200 NEW sprchové raménko stropní Pro talířovou sprchu, délka 200 mm, připojení 1/2, včetně rozety. chrom

20 Koupelnový nábytek CONCEPT Série Concept 100 je charakteristická jasně řezanými rysy, které reagují na poslední módní trendy v koupelnovém nábytku. Hladké čelní plochy bez zbytečných detailů ukrývají velkou prostornou zásuvku. Pohodlný přístup dovnitř zajišťují kovové plnovýsuvy se samodovíráním. Celkovou eleganci podtrhuje zrcadlová skříňka s jednoduchým světlem. SKŘÍŇKA POD UMYVADLO závěsná skříňka CONCEPT spodní doporučujeme použít zápustné umyvadlo Concept 100 Styl hranaté - 60 cm ( ) 53x42x43 cm bílá C rozměry (cm): 53 [š]. 42 [v]. 42,5 [h] korpus bílý lesklý lak ABS hrana čelní plochy bílý lesklý lak, úchytky hliník matně eloxovaný zásuvka se samozavíracím mechanismem VYSOKÁ SKŘÍŇKA závěsná CONCEPT x80x15 cm bílá C rozměry (cm): 38 [š]. 165 [v]. 22 [h] možnost levé nebo pravé otvírání dvířek. korpus bílý lesklý lak, ABS hrana čelní plochy bílý lesklý lak úchytky hliník matně eloxovaný ZRCADLOVÁ SKŘÍŇKA S OSVĚTLENÍM závěsná CONCEPT 100 možnost levého nebo pravého otevírání, světlo součástí balení, montáž na pomocný profi l, korpus bílý lesklý lak rozměry (cm): 58 [š]. 80 [v]. 15 [h] osvětlení WKA.1 světlo KARO matný hliník montáž na pomocný profi l 230 V / 60 W / krytí IP 20 58x80x15 cm bílá C

21 Předstěnové systémy CONCEPT Použití předstěnových systémů Vám přináší úsporu místa, snadnější úklid, nižší spotřebu vody a minimální údržbu. Přestěnové systémy CONCEPT jsou osazeny nádržkou UP 320. Závěsná klozetová mísa CONCEPT je jednoduše a bezpečně přišroubována k ocelovému instalačnímu rámu, jehož robustní konstrukce unese zatížení až 400 kg. MODUL PRO WC KOMBIFIX CONCEPT Kombifi x UP320 s výplní a tlumící vložkou bez tlačítka CONCEPT Kombifi x UP320 s výplní, tl. vložkou a tlačítkem Samba Montážní prvek určený pro instalaci s mokrými procesy do masivních zděných konstrukcí nebo pro předstěnovou instalaci (před zděnou nebo betonovou stěnu) s předezděním. Tento prvek je již dodáván včetně výplňové vložky a tlumící podložky mezi WC a vlastní předstěnový prvek odpadá tak pracné vyzdívání otvoru pod nádržkou. hl. 12 cm hl. 12 cm bílá CONCEPT MODUL PRO WC DUOFIX CONCEPT Duofi x UP320 bez tlačítka výška 112 cm Univerzální a rychle použitelný montážní prvek pro veškerá řešení v oblasti suchých procesů. Přispívá také podstatnou měrou ke splnění těch nejvyšších nároků na akustickou a protipožární ochranu. CONCEPT Duofi x je určen pro montáž do lehkých sádrokartonových příček nebo k instalaci před masivní stěnu. Montáž prvku je i mořádně rychlá za použití pouhých čtyř upevňovacích bodů. OVLÁDACÍ TLAČÍTKA CONCEPT CONCEPT Samba mm bílá CONCEPT Rumba mm bílá Ovládací tlačítka CONCEPT Geberit nabízíme ve dvou provedeních CONCEPT Samba (pro splachování 3/6 litrů) a CONCEPT Rumba (systém start/stop), která jsou kompatibilní s oběma systémy. Splachovací nádržky CONCEPT Nádržky CONCEPT jsou dodávány včetně rohových ventilů a instalačního příslušenství, což zaručuje compatibilitu jednotlivých prvků při montáži. Nádržky jsou také vybaveny vnitřní izolací proti rosení, která zároveň zaručuje nízkou hlučnost při napouštění. NÁDRŽKA PLASTOVÁ SPODNÍ MONTÁŽ CONCEPT Standard start stop arm. včetně roháčku bílá Základní nádržka, systém start/stop s objemem 6 litrů. CONCEPT Verona dvoupolohová arm. včetně roháčku bílá Nádržka s dvoupolohovou armaturu a nastavitelným objemem většího (6 9 litrů) a menšího (3,5 litru) množství. Možnost přestavby na start/stop systém

22 Koupelnové radiátory CONCEPT Koupelnová otopná tělesa CONCEPT splňují náročné technické a designové požadavky dnešní doby a jsou vhodná zejména pro vytápění koupelen, chodeb, WC, kuchyňských koutů, posiloven apod. Tělesa jsou nabízena v provedení KTK-PT s rovnými trubkami nebo v provedení KTO-PT s trubkami oblými. Základní provedení těles je v bílé barvě. Tělesa CONCEPT lze použít pro otopné soustavy se samotížným nebo nuceným oběhem o maximální teplotě teplonosné látky 110 C a maximálním přetlaku 1,0 MPa. Obě řady těles lze osadit také topnými elektrickými tyčemi pro zajištění provozu tělesa i mimo topnou sezónu. RADIÁTOR KOUPELNOVÝ ROVNÝ Q[W] / (W) CONCEPT KTK-PT 450/ W / (200 W) bílá KTK-PT 450/ CONCEPT KTK-PT 450/ W / (300 W) bílá KTK-PT 450/ CONCEPT KTK-PT 450/ W / (400 W) bílá KTK-PT 450/ CONCEPT KTK-PT 450/ W / (500 W) bílá KTK-PT 450/ CONCEPT KTK-PT 450/ W / (500 W) bílá KTK-PT 450/ CONCEPT KTK-PT 600/ W / (300 W) bílá KTK-PT 600/ CONCEPT KTK-PT 600/ W / (300 W) bílá KTK-PT 600/ CONCEPT KTK-PT 600/ W / (500 W) bílá KTK-PT 600/ CONCEPT KTK-PT 600/ W / (600 W) bílá KTK-PT 600/ CONCEPT KTK-PT 600/ W / (700 W) bílá KTK-PT 600/ CONCEPT KTK-PT 750/ W / (300 W) bílá KTK-PT 750/ CONCEPT KTK-PT 750/ W / (400 W) bílá KTK-PT 750/ CONCEPT KTK-PT 750/ W / (600 W) bílá KTK-PT 750/ CONCEPT KTK-PT 750/ W / (700 W) bílá KTK-PT 750/ CONCEPT KTK-PT 750/ W / (900 W) bílá KTK-PT 750/ Použitý materiál čtvercové svislé profi ly mm, vodorovné kruhové trubky průměr 20 mm. RADIÁTOR KOUPELNOVÝ PROHNUTÝ Q[W] / (W) CONCEPT KTO-PT 450/ W (200 W) bílá KTO-PT 450/ CONCEPT KTO-PT 450/ W (300 W) bílá KTO-PT 450/ CONCEPT KTO-PT 450/ W (400 W) bílá KTO-PT 450/ CONCEPT KTO-PT 450/ W (500 W) bílá KTO-PT 450/ CONCEPT KTO-PT 450/ W (500 W) bílá KTO-PT 450/ CONCEPT KTO-PT 600/ W (300 W) bílá KTO-PT 600/ CONCEPT KTO-PT 600/ W (400 W) bílá KTO-PT 600/ CONCEPT KTO-PT 600/ W (500 W) bílá KTO-PT 600/ CONCEPT KTO-PT 600/ W (600 W) bílá KTO-PT 600/ CONCEPT KTO-PT 600/ W (700 W) bílá KTO-PT 600/ CONCEPT KTO-PT 750/ W (300 W) bílá KTO-PT 750/ CONCEPT KTO-PT 750/ W (400 W) bílá KTO-PT 750/ CONCEPT KTO-PT 750/ W (600 W) bílá KTO-PT 750/ CONCEPT KTO-PT 750/ W (700 W) bílá KTO-PT 750/ CONCEPT KTO-PT 750/ W (900 W) bílá KTO-PT 750/ Použitý materiál svislé profi ly D mm, vodorovné kruhové trubky průměr 20 mm. Topný výkon těles je uveden ve wattech při teplotním spádu 90/70 C a 20 C, závorka uvádí doporučený příkon elektrické topné tyče ve Wattech. Otopná tělesa jsou uchycena ve čtyřech bodech (pouze typ KTK-PT 450/730, KTK-PT 600/730, KTK-PT 450/960, KTK-PT 600/960 a KTK-PT 450/1320 ve třech bodech). Technické parametry: Součinitel hydraulického odporu - DN 15 (1/2) ξ = 2,5 Připojovací závit G ½ (vnitřní), Zkušební přetlak p = 1,5 Mpa, Pracovní přetlak p = 1,0 Mpa Upevňovací sada obsahuje příslušné plastové konzoly veškerý spojovací materiál, včetně vrutů a podložek sadu na odvzdušnění radiátoru Pro vrtání do stěny je nutno použít vrták o Ø 10 mm

23 Příslušenství k radiátorům Elektrické topné tyče CONCEPT nabízíme v provedení s vinutým přívodním kabelem v bíle barvě ukončené vidlicí pro zapojení do zásuvky. Tyče jsou dodávány v širokém rozpětí výkonu od 100 W až po 1500 W. ELEKTRICKÉ TOPNÁ TYČ VÝKON [W] CONCEPT TT W TT-100 (8780) 920 CONCEPT TT W TT-200 (8779) 950 CONCEPT TT W TT-300 (8739) 990 CONCEPT TT W TT-400 (8740) CONCEPT TT W TT-500 (8741) CONCEPT TT W TT-600 (8742) CONCEPT TT W TT-700 (8743) CONCEPT TT W TT-800 (8744) CONCEPT TT W TT-900 (8745) CONCEPT TT W TT (8746) CONCEPT TT W TT (8747) CONCEPT TT W TT-1350 (8748) CONCEPT TT W TT-1500 (8749) Elektrická topná tyč je určena pro napětí 230 V připojovací zavit G ½. ELEKTRONICKÉ POKOJOVÉ TERMOSTATY Pro regulaci teploty v místnosti při použití otopného tělesa osazeného elektrickou topnou tyčí doporučujeme použít elektronický pokojový zásuvkový termoststat CONCEPT. Termostaty dodáváme ve dvou provedeních: CONCEPT TZ-33C zásuvkový termostat Technické parametry: Teplotní rozsah 5 35 C, spínací diference 1 C, maximální zatížení kontaktů 16 (3) A, napájení kontaktů 230 V, Krytí IP 20 a provozní vlhkost 5 90 % (nekondenzující). CONCEPT TZT-63C zásuvkový termostat s časovačem Technické parametry: Teplotní rozsah 0 45 C, spínací diference 1 C, provozní napětí 230 V/50 Hz, Krytí IP 20, provozní vlhkost 5 95 % (nekondenzující). CONCEPT T-kus FFM pro topné těleso TZ-33C (8750) 610 TZT-63C (8751) 635 G½ chrom T-KUS (7926)

24 OBRÁZEK NÁZEV ROZMĚR Regulace otopných těles CONCEPT VENTIL RADIÁTOROVÝ TERMOSTATICKÝ S PŘEDNASTAVENÍM Použití termostatických ventilů v kombinaci s termostatickou hlavicí umožňuje individuální nastavená teploty v různých místnostech dle způsobu jejich použití a tím dosáhnout výrazných úspor energie při vytápění. Termostatické ventily VPT se používají pro dvoutrubkové otopné soustavy s velkým množstvím vody. Ventil VPT 70 3/8 přímý VPT Ventil VPT 70 1/2 přímý VPT Ventil VPT 71 3/8 rohový VPT Ventil VPT 71 1/2 rohový VPT Technické parametry: Medium: horká voda do 130 C Provozní tlak: max. 10 bar Závit pro termostat. hlavici: M30 1,5 ŠROUBENÍ ZÁVITOVÉ REGULAČNÍ S VYPOUŠTĚNÍM Používají se pro dvoutrubkové nebo jednotrubkové soustavy k regulaci nebo uzavírání průtoku topné vody otopnými tělesy. Jednotlivá tělesa mohou být pomocí speciálního adaptéru vypouštěna nebo napouštěna za provozu soustavy. Šroubení SPT 80 3/8 přímé SPT Šroubení SPT 80 1/2 přímé SPT Šroubení SPT 81 3/8 rohové SPT Šroubení SPT 81 1/2 rohové SPT Technické parametry: Médium: Voda Pracovní teplota: max. 110 C Pracovní tlak: max. 10 bar Hodnota KVS: provedení rohové 1,70, provedení přímé 1,45 HLAVICE TERMOSTATICKÁ KAPALINOVÁ Termostatická hlavice pro standardní otopná tělesa a tělesa typu ventil kompakt. Hlavice HPT M30 1,5 HPT Tremostatická hlavice HPT je dodávána s vestavěným čidlem teploty. Žádaná teplota v místnosti může být nastavena v rozsahu 6 až 28 C

25 16 2 OBRÁZEK NÁZEV ROZMĚR BARVA Rozvody vody a topení CONCEPT Ucelený systém pro rozvody vody, topení a dopojení radiátorů. Základní charakteristiky: Systém pro rozvody vody a topení CONCEPT COMAP je uceleným systémem, který umožňuje realizovat rozvody jak z vícevrstvých trubek AI/PE-X, tak i z trubek ze síťovaného polyethylénu PEHDXc. Trubky jsou spojovány pomocí tvarovek COMAP SUDOPress série S7000. Ke kompletnímu rozvodu pochopitelně patří i rozvaděče a dále pak regulační armatury. Celý rozvod je možné realizovat z prvků jednoho systému, což má zejména následující výhody: vzájemná kompatibilita všech prvků a garance spojů jedna technika spojování = jedno nářadí VÍCEVRSTVÉ TRUBKY AL/PE-X Základní charakteristiky: CONCEPT COMAP AL/PE-X je vícevrstvá trubka s podélně svařenou hliníkovou trubkou. Materiál vnitřní trubky je PEHD-Xc materiál té nejvyšší kvality. Trubka snese vysoký statický tlak a odolává rázům i krátkodobému překročení teploty. Základní technické parametry: Maximální provozní teplota: 95 C Maximální provozní tlak: 10 barů Nepropustnost kyslíku: 100 % Jednotlivé vrstvy trubky: vnější krycí trubka PE-Xc adhézní vrstva hliníková podélně svařená trubka (u trubky 16 2 síla hliníku 0,2 mm) adhézní vrstva vnitřní trubka PE-Xc m/bal. bílá B m/bal. bílá B m/bal. bílá B m/bal. bílá B m/bal. bílá B m/bal. bílá B TRUBKA PŘÍSLUŠENSTVÍ chránička 14 G rozměr 20mm, síla stěny 6 mm pro trubky 16, 18, 20mm 75 m/bal. 2328N

26 ROZDĚLOVAČ PRO RADIÁTORY Rozdělovače pro systémy rozvodu radiátorů jsou vyrobeny pro zajištění jednoduché instalace a bezproblémového rozvodu teplonosné kapaliny. Jsou vybavené automatickými odvzdušňovacími ventily, vypouštěcími/napouštěcími kohouty a kulovými uzavíracími ventily na vstupu. 2 okruhy dopor. skříň SGN/P mm chrom RPT okruhy dopor. skříň SGN/P mm chrom RPT okruhy dopor. skříň SGN/P mm chrom RPT okruhů dopor. skříň SGN/P mm chrom RPT okruhů dopor. skříň SGN/P mm chrom RPT okruhů dopor. skříň SGN/P mm chrom RPT okruhů dopor. skříň SGN/P mm chrom RPT okruhů dopor. skříň SGN/P mm chrom RPT okruhů dopor. skříň SGN/P mm chrom RPT okruhů dopor. skříň SGN/P mm chrom RPT okruhů dopor. skříň SGN/P mm chrom RPT Sestava s rozdělovači složená z: vstupní rozdělovač s výstupy ¾ Euroconus výstupní rozdělovač s výstupy ¾ Euroconus sada s odvzdušňovacím ventilem a vypouštěcím/napouštěcím ventilem kulové ventily se šroubením držáky a přípojky primárního okruhu 1. SKŘÍŇ PRO ROZDĚLOVAČ skříň pro rozdělovač s povrchovou úpravou komaxit barva bílá RAL 9010 dodávány včetně zámku s klíčkem vyráběny jako dvoudílné. Skříňka je vyráběna z plechu o síle 1 mm. Na obou bocích jsou připraveny průrazy pro přívody. Pro konzole rozdělovačů jsou uvnitř zadního dílu nastavitelné úchyty. Skříň podomítková šířka/výška/hloubka Skříň podomítková 335/ / bílá SGP Skříň podomítková 435/ / bílá SGP Skříň podomítková 565/ / bílá SGP Skříň podomítková 715/ / bílá SGP Skříň podomítková 795/ / bílá SGP Skříň podomítková 965/ / bílá SGP hloubka je stavitelná od 120 mm do 185 mm ve spodní části jsou výškově polohovatelné nohy Skříň nadomítková šířka/výška/hloubka Skříň nadomítková 350/600/120 bílá SGN Skříň nadomítková 420/600/120 bílá SGN Skříň nadomítková 550/600/120 bílá SGN Skříň nadomítková 700/600/120 bílá SGN Skříň nadomítková 780/600/120 bílá SGN Skříň nadomítková 950/600/120 bílá SGN Skříň nadomítková hluboká 575/630/140 bílá SGNH Skříň nadomítková hluboká 780/630/140 bílá SGNH Skříň nadomítková hluboká 930/630/140 bílá SGNH
