1 Katalog Medical Protetické komponenty a výrobky

2 Teleskop pro abdukční přístroj ATLANTA Velký nerez délka: 151 mm zasunutý délka: 238 mm vysunutý prodloužení: 96 mm krok: 8 mm Malý nerez délka: 123 mm zasunutý délka: 173 mm vysunutý prodloužení: 56 mm krok: 8 mm Telescope for abduction apparatus ATLANTA Teleskop für das Abduktions instrument ATLANTA Large stainless steel / Groß rostfreier Stahl Lenght/Länge: 151 mm puted in/eingeschoben Lenght/Länge: 238 mm puted out/ausgeschoben Extension/Verlängerung: 96 mm Step/Schritt: 8 mm Small stainless steel /Klein rostfreier Stahl Lenght/Länge: 123 mm puted in/eingeschoben Lenght/Länge: 173 mm puted out/ausgeschoben Extension/Verlängerung: 56 mm Step/Schritt: 8 mm Stavitelný fixátor dle MUDr. Maříka Velký nerez výchozí délka: 110 mm maximální délka: 135 mm Malý nerez výchozí délka: 90 mm maximální délka: 120 mm Prodloužený nerez výchozí délka: 230 mm maximální délka: 364 mm Lze dodávat i samostatně fixátor nebo pant fixátoru. Adjustable fixator according to Dr Mařík Einstellbarer Fixator nach MUDr Marik Large stainless steel /Groß rostfreier Stahl Initial lenght / Ausgangslänge: 110 mm Max lenght / Maximale Länge: 135 mm Extended stainless steel /Verlängert rostfreier Stahl Initial lenght / Ausgangslänge: 230 mm Max lenght / Maximale Länge: 364 mm Small stainless steel /Klein rostfreier Stahl Initial lenght / Ausgangslänge: 90 mm Max lenght / Maximale Länge: 120 mm Can be distributed separately fixator or hinge. Kan man liefern selbständig. Fixator oder Band. 2

3 Pružinový fixátor Spring fixator Federfixator Cheneau přezka třídrážková nerez Třídrážková závora: 200 mm Cheneau buckle stainless steel Chenauschnalle rostfreier Stahl Bar with three grooves / Riegel mit drei Nuten Bar/Riegel: 200 mm Cheneau přezka dvoudrážková nerez Dvoudrážková závora: 168 mm Cheneau buckle stainless steel Chenauschnalle rostfreier Stahl Bar with two grooves / Riegel mit zwei Nuten Bar/Riegel: 168 mm 3

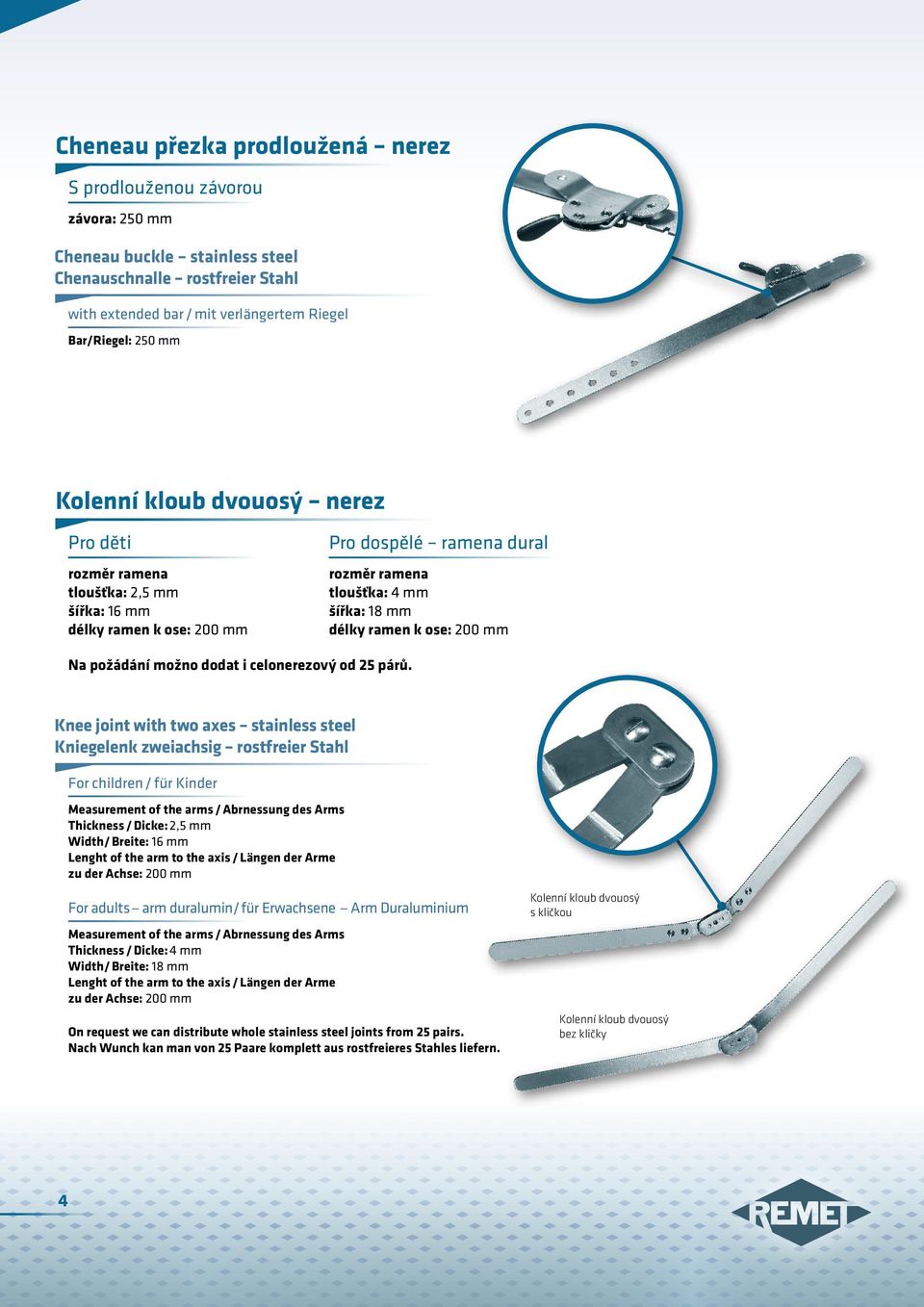

4 Cheneau přezka prodloužená nerez S prodlouženou závorou závora: 250 mm Cheneau buckle stainless steel Chenauschnalle rostfreier Stahl with extended bar / mit verlängertem Riegel Bar/Riegel: 250 mm Kolenní kloub dvouosý nerez Pro děti tloušťka: 2,5 mm šířka: 16 mm délky ramen k ose: 200 mm Pro dospělé ramena dural tloušťka: 4 mm šířka: 18 mm délky ramen k ose: 200 mm Na požádání možno dodat i celonerezový od 25 párů. Knee joint with two axes stainless steel Kniegelenk zweiachsig rostfreier Stahl For children / für Kinder Thickness / Dicke: 2,5 mm Width/ Breite: 16 mm Lenght of the arm to the axis / Längen der Arme zu der Achse: 200 mm For adults arm duralumin/ für Erwachsene Arm Duraluminium Thickness / Dicke: 4 mm Width/ Breite: 18 mm Lenght of the arm to the axis / Längen der Arme zu der Achse: 200 mm On request we can distribute whole stainless steel joints from 25 pairs. Nach Wunch kan man von 25 Paare komplett aus rostfreieres Stahles liefern. Kolenní kloub dvouosý s kličkou Kolenní kloub dvouosý bez kličky 4

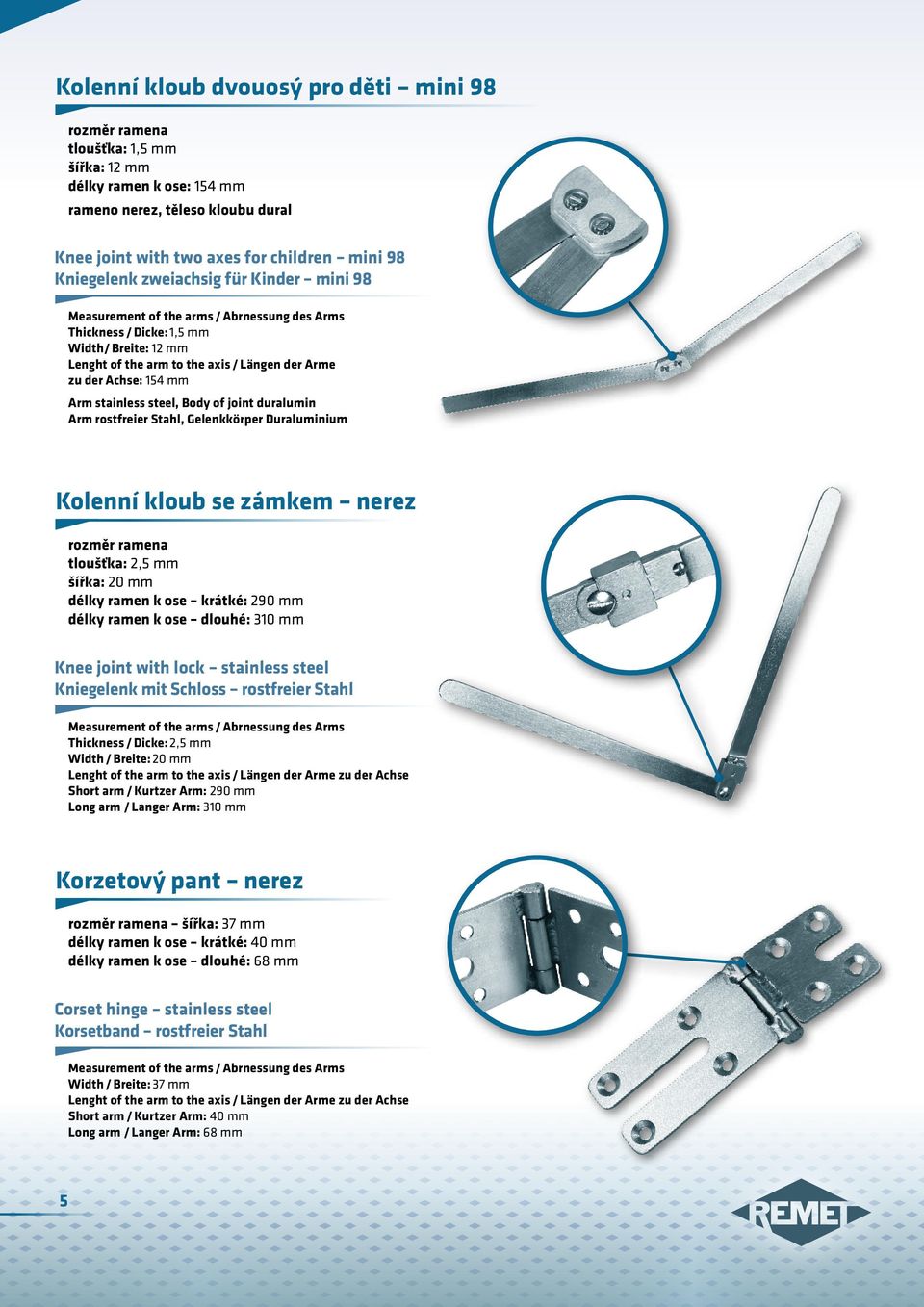

5 Kolenní kloub dvouosý pro děti mini 98 tloušťka: 1,5 mm šířka: 12 mm délky ramen k ose: 154 mm rameno nerez, těleso kloubu dural Knee joint with two axes for children mini 98 Kniegelenk zweiachsig für Kinder mini 98 Thickness / Dicke: 1,5 mm Width/ Breite: 12 mm Lenght of the arm to the axis / Längen der Arme zu der Achse: 154 mm Arm stainless steel, Body of joint duralumin Arm rostfreier Stahl, Gelenkkörper Duraluminium Kolenní kloub se zámkem nerez tloušťka: 2,5 mm šířka: 20 mm délky ramen k ose krátké: 290 mm délky ramen k ose dlouhé: 310 mm Knee joint with lock stainless steel Kniegelenk mit Schloss rostfreier Stahl Thickness / Dicke: 2,5 mm Width / Breite: 20 mm Lenght of the arm to the axis / Längen der Arme zu der Achse Short arm / Kurtzer Arm: 290 mm Long arm / Langer Arm: 310 mm Korzetový pant nerez šířka: 37 mm délky ramen k ose krátké: 40 mm délky ramen k ose dlouhé: 68 mm Corset hinge stainless steel Korsetband rostfreier Stahl Width / Breite: 37 mm Lenght of the arm to the axis / Längen der Arme zu der Achse Short arm / Kurtzer Arm: 40 mm Long arm / Langer Arm: 68 mm 5

6 Jednoosý kloub s vymezováním pohybu tloušťka: 2 mm šířka: 20 mm délky ramen k ose: 185 mm rameno dural, těleso kloubu nerez One axis joint with delimination of move Einachsiges Gelenk mit verstellbar Bewegung Thickness / Dicke: 2 mm Width/ Breite: 20 mm Lenght of the arm to the axis / Längen der Arme zu der Achse: 185 mm Arm stainless duralumin, Body of joint stainless steel Arm rostfreier Duraluminium, Gelenkkörper rostfreier Stahl Stavitelná dlaha s radiálním ozubením nerez tloušťka: 1,5 mm šířka: 14 mm délky ramen k ose: 90 mm Adjustable splint radial cogged stainless steel Einstellbare Schiene mit Radialzahnung rostfreier Stahl Thickness / Dicke: 1,5 mm Width / Breite: 14 mm Lenght of the arm to the axis / Längen der Arme zu der Achse: 90 mm 6

7 Stavitelná dlaha s radiálním ozubením (frézovaná) tloušťka: 2,5 mm šířka: 16 mm délky ramen k ose krátké: 190 mm délky ramen k ose dlouhé: 218 mm rameno dural, těleso kloubu nerez Adjustable splint radial cogged (milling cutted) Einstellbare Schiene mit Radialzahnung (gefräst) Thickness / Dicke: 2,5 mm Width / Breite: 16 mm Lenght of the arm to the axis / Längen der Arme zu der Achse Short arm / Kurtzer Arm: 190 mm Long arm / Langer Arm: 218 mm Arm stainless duralumin, Body of joint stainless steel Arm rostfreier Duraluminium, Gelenkkörper rostfreier Stahl Jednoosý kloub nerez Pro děti tloušťka: 2 mm šířka: 16 mm délky ramen k ose krátké: 100 mm délky ramen k ose dlouhé: 200 mm Pro dospělé ramena dural tloušťka: 2,5 mm šířka: 20 mm délky ramen k ose krátké: 100 mm délky ramen k ose dlouhé: 200 mm One axis joint stainless steel Einachsiges Gelenk rostfreier Stahl For children / für Kinder Thickness / Dicke: 2 mm Width/ Breite: 16 mm Lenght of the arm to the axis / Längen der Arme zu der Achse Short arm / Kurtzer Arm: 100 mm Long arm / Langer Arm: 200 mm 7 For adults / für Erwachsene Thickness / Dicke: 2,5 mm Width/ Breite: 20 mm Lenght of the arm to the axis / Längen der Arme zu der Achse Short arm / Kurtzer Arm: 100 mm Long arm / Langer Arm: 200 mm

8 Kloub Ortmedic nerez délky ramen k ose krátké: 190 mm délky ramen k ose dlouhé: 218 mm pravé a levé provedení Ortmedic joint stainless steel Gelenk Ortmedic rostfreier Stahl Lenght of the arm to the axis / Längen der Arme zu der Achse Short arm / Kurtzer Arm: 190 mm Long arm / Langer Arm: 218 mm Lefthand and righthand design. Rechtsseitige und linksseitige Ausführung. Jednoosý kloub s vymezeným pohybem dural tloušťka: 3 mm šířka: 18 mm délky ramen k ose: 180 mm One axis joint with deliminated move duralumin Einachsiges Gelenk mit begreuzter Bewegung Duraluminium Thickness / Dicke: 3 mm Width / Breite: 18 mm Lenght of the arm to the axis / Längen der Arme zu der Achse: 180 mm 8

9 Závěs s okem typ JUMPER vnitřní rozměr oka: 26 x 7,5 mm Hangings with loop JUMPER Aufhängung mit Auge Typ JUMPER Inner measurement of the loop: 26 x 7,5 mm Innenabmessung des Auges: 26 x 7,5 mm Kulový kloub korzetový 2 velikosti: 10, 14 mm Spinal ball joint Korsett Kugelgelenk 2 sizes: 10, 14 mm 2 Größe: 10, 14 mm Dlaha hlezenní Ankle splint Knöchelschiene 9

10 Cobbovo raspatorium rozměr: 30 mm rozměr: 24 mm rozměr: 16 mm rozměr: 10 mm Cobb Elevators measure: 30 mm measure: 24 mm measure: 16 mm measure: 10 mm Korzet Fogg Beller ortéza zhotovená z pevného konstrukčního rámu Délky dlah a tvarování se zhotovuje individuálně Corset Fogg Beller Korsett Fogg Beller Orthosis made of a rigid structural frame Klammer aus einem starren Tragwerk Splint length and shape is made individually Schienelänge und Form wird individuell gefertigt Korzet složený 10

11 Jehla Redonova Needle Redonova Nadel Redonova Klička M4, M5 Screw ending M4, M5 Schraubklemme M4, M5 11

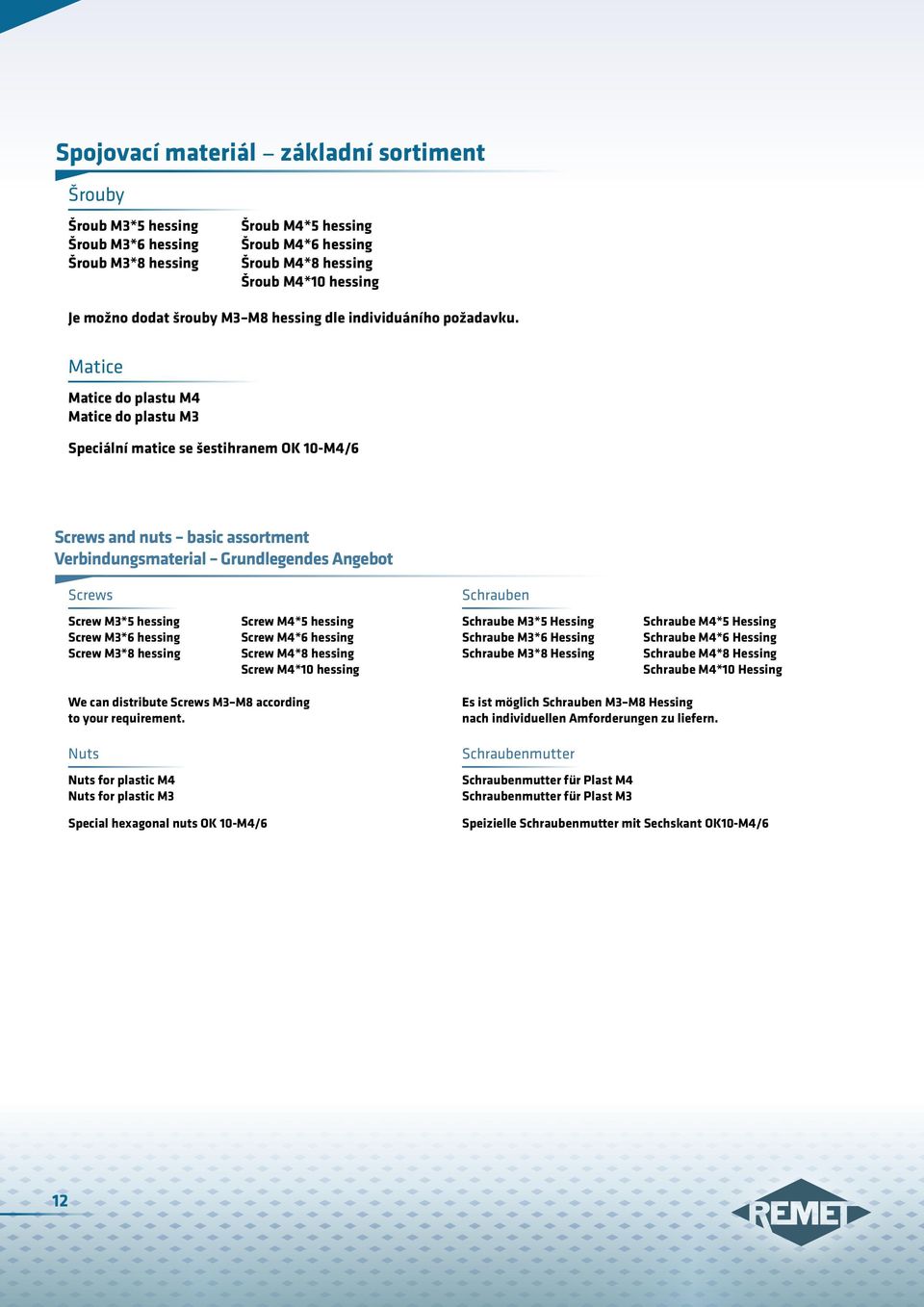

12 Spojovací materiál základní sortiment Šrouby Šroub M3*5 hessing Šroub M3*6 hessing Šroub M3*8 hessing Šroub M4*5 hessing Šroub M4*6 hessing Šroub M4*8 hessing Šroub M4*10 hessing Je možno dodat šrouby M3 M8 hessing dle individuáního požadavku. Matice Matice do plastu M4 Matice do plastu M3 Speciální matice se šestihranem OK 10-M4/6 Screws and nuts basic assortment Verbindungsmaterial Grundlegendes Angebot Screws Schrauben Screw M3*5 hessing Screw M3*6 hessing Screw M3*8 hessing Screw M4*5 hessing Screw M4*6 hessing Screw M4*8 hessing Screw M4*10 hessing Schraube M3*5 Hessing Schraube M3*6 Hessing Schraube M3*8 Hessing Schraube M4*5 Hessing Schraube M4*6 Hessing Schraube M4*8 Hessing Schraube M4*10 Hessing We can distribute Screws M3 M8 according to your requirement. Nuts Nuts for plastic M4 Nuts for plastic M3 Special hexagonal nuts OK 10-M4/6 Es ist möglich Schrauben M3 M8 Hessing nach individuellen Amforderungen zu liefern. Schraubenmutter Schraubenmutter für Plast M4 Schraubenmutter für Plast M3 Speizielle Schraubenmutter mit Sechskant OK10-M4/6 12

13 Příklady individuálních zakázek Examples of individual orders Beispiele der Arbeit auf Bestellung Stavitelná dlaha Adjustable splint Einstellbare Schiene Adaptér k tubulární protéze Adapter for tubular pegleg Adapter für Tubularprothese Korzetový kloub Spinal brace joint Korsettgelenk 13

14 Příklady individuálních zakázek Examples of individual orders Beispiele der Arbeit auf Bestellung Speciální dlaha s radiálním ozubením Special splint radial cogged Specialschiene mit Radialzahnung Jednoosý kyčelní kloub One axis hip joint Einachsiges Hüftgelenk Různé druhy tvarových dlah Different sorts of form splints Verschiedene Arten förmiger Schienen 14
