1 S třední škola stavební Jihlava Sada 1 - Elektrotechnika 4. Elektrické přístroje jističe Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Jaromír Zdarsa 2013 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky
2 Jističe Jsou samočinné vypínače určené ke spínání a jištění elektrických obvodů. Jistí elektrická zařízení před přetížením a před účinky zkratových proudů.

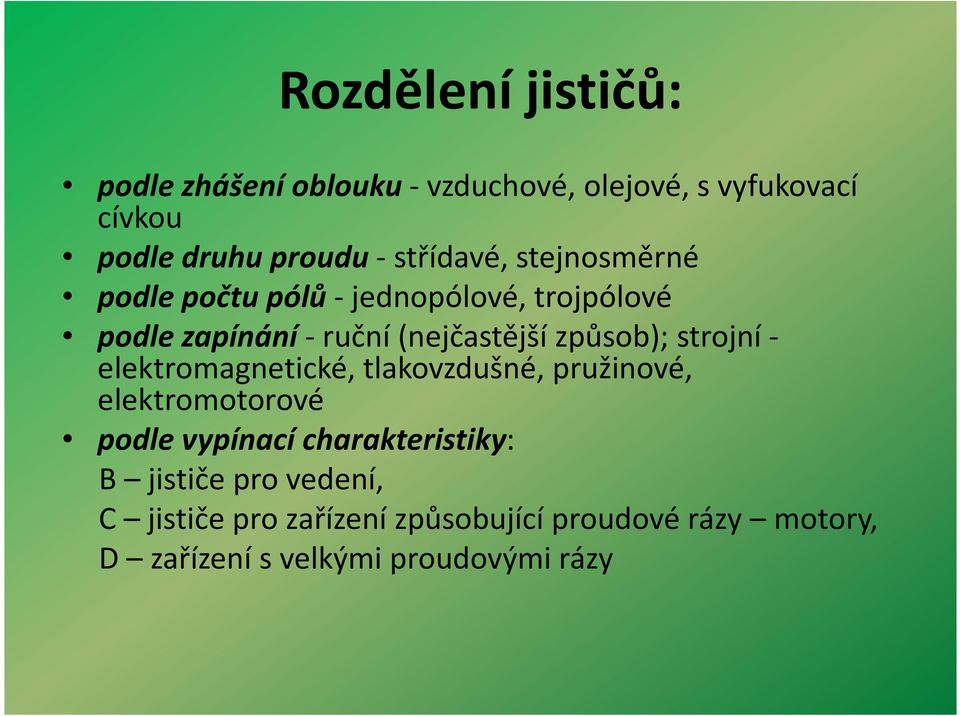

3 Rozdělení jističů: podle zhášení oblouku -vzduchové, olejové, s vyfukovací cívkou podle druhu proudu - střídavé, stejnosměrné podle počtu pólů -jednopólové, trojpólové podle zapínání - ruční (nejčastější způsob); strojní - elektromagnetické, tlakovzdušné, pružinové, elektromotorové podle vypínací charakteristiky: B jističe pro vedení, C jističe pro zařízení způsobující proudové rázy motory, D zařízení s velkými proudovými rázy
4 1 -pevný kontakt 2 - pohyblivý kontakt 3 - tepelná spoušť (bimetal) 4 - zkratová spoušť (elektromagnet) 5 - kotvička elektromagnetu 6 - zpětná pružina 7 -západka 8 - zhášecí komora
5 Konstrukce jednofázového jističe 1. připojovací svorky 2. zkratová spoušť 3. tepelná spoušť 4. pevný kontakt 5. pohyblivý kontakt 7. zhášecí komora 9. ovládací páčka 10. spínací mechanismus 11. hlavní pružina 13. indikace stavu 14. seřizovací systém

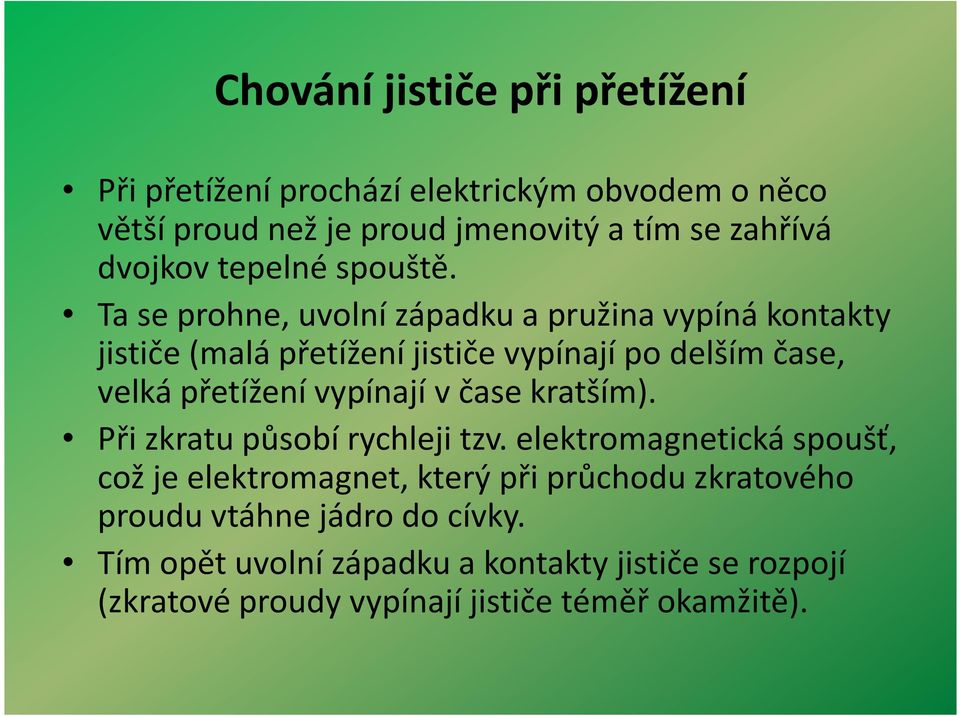

6 Chování jističe při přetížení Při přetížení prochází elektrickým obvodem o něco větší proud než je proud jmenovitý a tím se zahřívá dvojkov tepelné spouště. Ta se prohne uvolní západku a pružina vypíná kontakty jističe (malá přetížení jističe vypínají po delším čase, velká přetížení vypínají v čase kratším). Při zkratu působí rychleji tzv. elektromagnetická spoušť, což je elektromagnet, který při průchodu zkratového proudu vtáhne jádro do cívky. Tím opět uvolní západku a kontakty jističe se rozpojí (zkratové proudy vypínají jističe téměř okamžitě).
7 Jističe mají dvě spouště: Nadproudová tepelný vypínač bimetalový pásek, který se při průchodu nadproudu zahřívá, tím se prohne a dojde k rozpojení kontaktů. Pracuje se zpožděním a reaguje pouze na nadproudy, nikoli na zkraty.

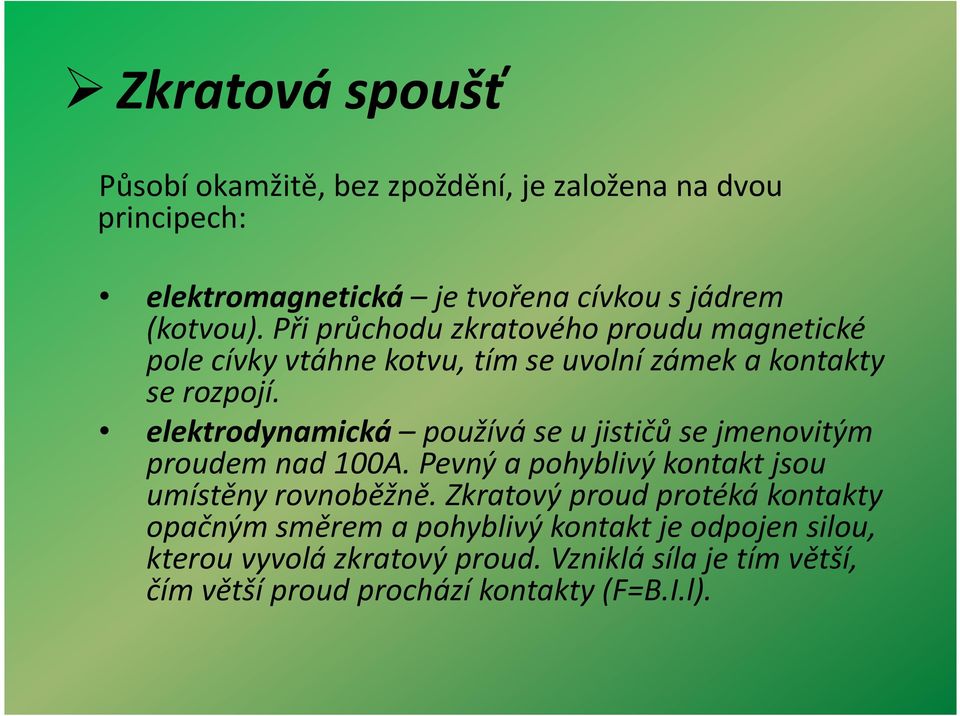

8 Zkratová spoušť Působí okamžitě, bez zpoždění, je založena na dvou principech: elektromagnetická je tvořena cívkou s jádrem (kotvou). Při průchodu zkratového proudu magnetické pole cívky vtáhne kotvu, tím se uvolní zámek a kontakty se rozpojí. elektrodynamická používá se u jističů se jmenovitým proudem nad 100A. Pevný a pohyblivý kontakt jsou umístěny rovnoběžně. Zkratový proud protéká kontakty opačným směrem a pohyblivý kontakt je odpojen silou, kterou vyvolá zkratový proud. Vzniklá síla je tím větší, čím větší proud prochází kontakty (F=B.I.l).
9 Podle nastavení elektromagnetické (zkratové) spouště se rozdělují jističe do tří skupin: typ B-zkratová spoušť 3-5 I N (pro vedení) typ B-zkratová spoušť 3-5 I N (pro vedení) typ C -zkratová spoušť 5-10 I N (pro motory) typ D-zkratová spoušť I N (pro obvody s velkými nárazovými proudy - např. transformátory)
10 Vypínací charakteristiky jističů
11 Selektivita jištění je schopnost jističe (nebo pojistky) odpojit místo zkratu, aniž by se vypnuly jemu předřazené jistící prvky. To znamená, že vypíná jistící prvek nejbližší k místu poruchy. Selektivitu zajistí odstupňované jištění. Při použití jističů a pojistek je nutné porovnat vypínací charakteristiky, aby se nikde neprotínaly nebo nebyly příliš blízko sebe.
12 Motorové jističe jsou vypínače k vícepolovému(trojfázovému) zapínání motorů a jejich ochraně proti zničení pri jejich zabrzdění (neotáčí se), přetížení, pokiesu napětí nebo pri výpadku jedné fáze. Mají tepelnou spoušť k ochraně vinutí motoru (ochrana predpretížením) a většinou i elektromagnetickou spoušť (ochrana proti zkratu). Jsou vybaveny nezávislymvypínáním, tak jako jističe pro vedení
13 Motorové jističe

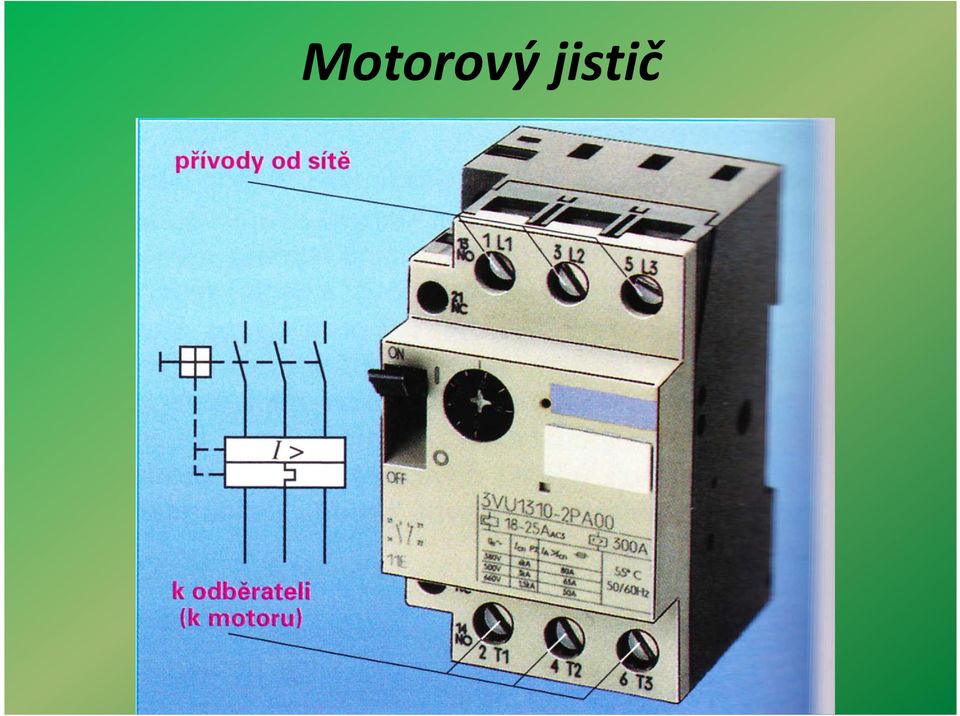

14 Motorový jistič
15 Konstrukce motorového jističe

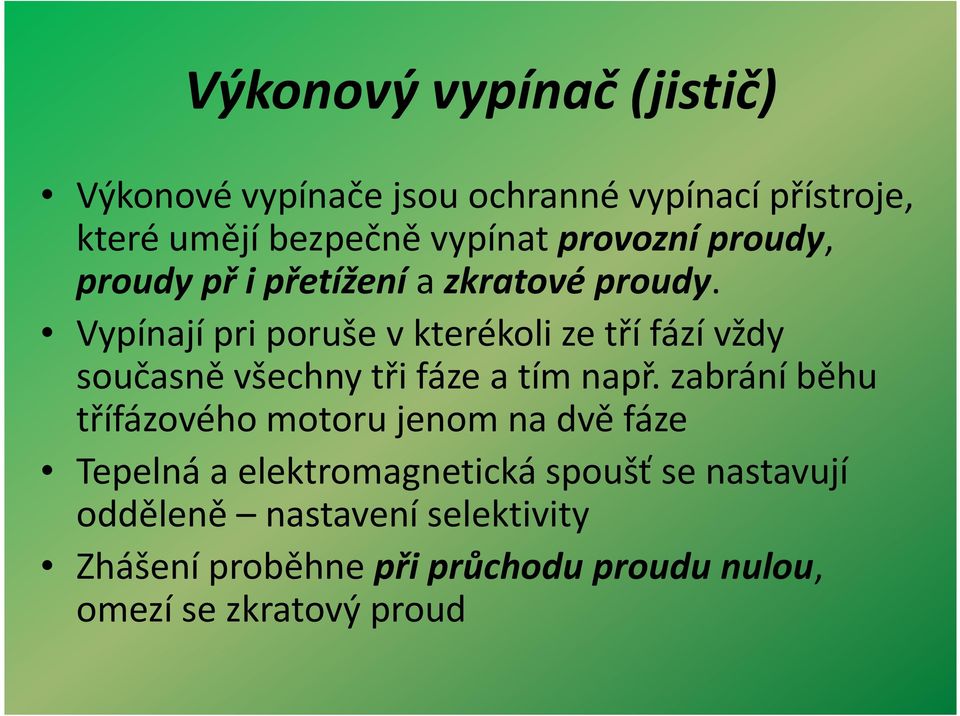

16 Výkonový vypínač (jistič) Výkonové vypínače jsou ochranné vypínací přístroje, které umějí bezpečně vypínat provozní proudy, proudy př i přetížení a zkratové proudy. Vypínají priporuše v kterékoli ze tří fází vždy současně všechny tři fáze a tím např. zabrání běhu třífázového motoru jenom na dvě fáze Tepelná a elektromagnetická spoušť se nastavují odděleně nastavení selektivity Zhášení proběhne při průchodu proudu nulou, omezí se zkratový proud

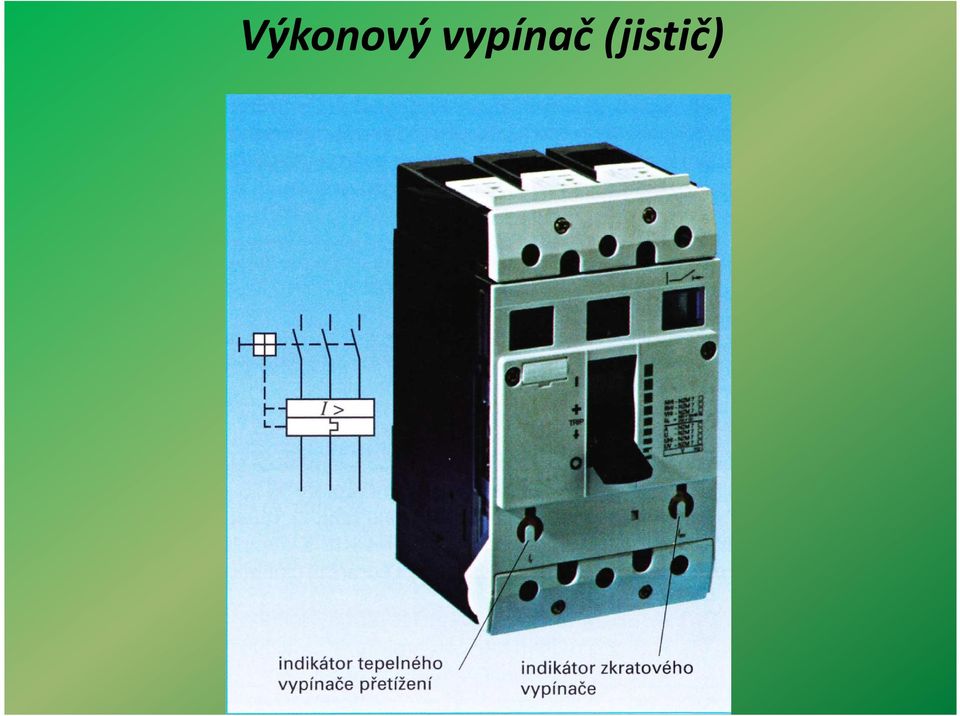

17 Výkonový vypínač (jistič)
18 Otázky k opakování: Jak nazýváme spouště v jističi a jaké jsou jejich funkce? Co rozumíme nezávislým vypnutím? Vysvětlete pojem selektivita nadproudových ochran. Jaké jsou způsoby zhášení elektrického oblouku ve výkonových vypínačích? Jaký nejvyšší jmenovitý proud může mít předřadná pojistka před jističem pro vedení?
19 Zdroje: Literatura: CHLUP J. KESZEGHL.: Elektronika pro silnoproudé obory, SNTL 1989, VOŽENÍLEK L. - LSTIBŮREK F. : Základy elektrotechniky SNTL 1985, Solid Team Olomouc: Elektrov praxi 1, určeno pro přípravu na zkoušky a využití v praxi, 2012 Internet volně šiřitelné zdroje KTOTZ Klaus: Příručka pro elektrotechnika, Sobotales 2008, ISBN Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Jaromír Zdarsa Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
