S třední škola stavební Jihlava Sada 1 - Elektrotechnika 19. Hromosvody, ochrana před přepětím 1 Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.

1 S třední škola stavební Jihlava Sada 1 - Elektrotechnika 19. Hromosvody, ochrana před přepětím 1 Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Jaromír Zdarsa 2013 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

registrační číslo projektu:cz.1.09/1.5.00/34.

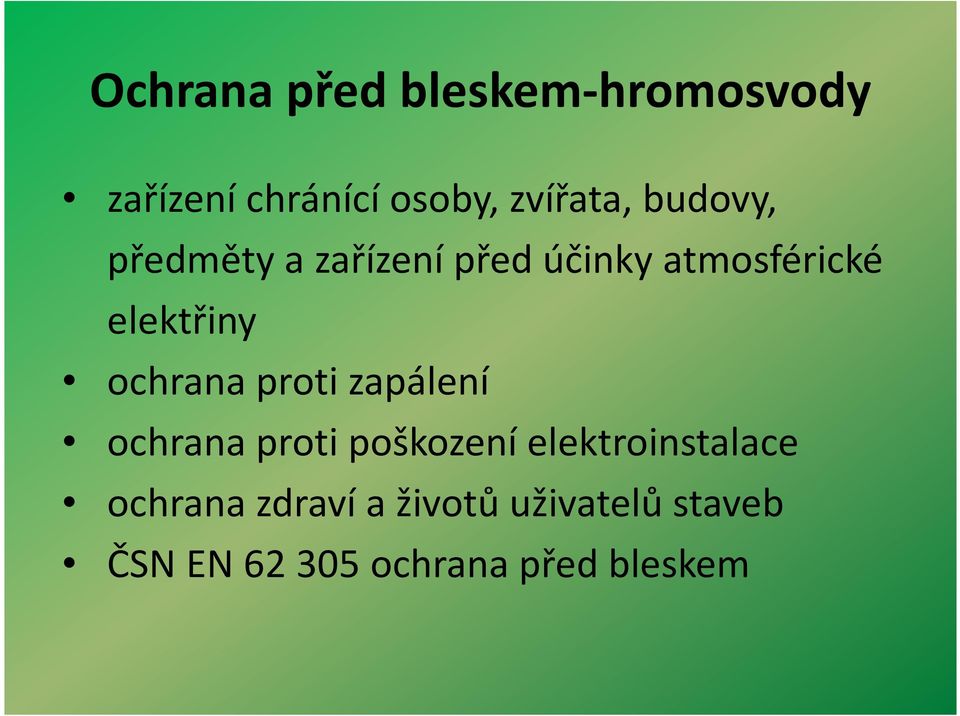

2 Ochrana před bleskem-hromosvody zařízení chránící osoby, zvířata, budovy, předměty a zařízení před účinky atmosférické elektřiny ochrana proti zapálení ochrana proti poškození elektroinstalace ochrana zdraví a životů uživatelů staveb ČSN EN ochrana před bleskem

ochrana proti zapálení ochrana proti poškození elektroinstalace

3 Historie-Prokop Diviš český katolický kněz, přírodovědec, vynálezce, který se zabýval pokusy s atmosférickou elektřinou v roce 1754 postavil v Příměticích u Znojma první hromosvod v českých zemích Druhou konstrukci pak Diviš vztyčil v roce 1761 na věži Přímětického kostela

postavil v Příměticích u Znojma první hromosvod v českých zemích

4 Hromosvod Prokopa Diviše

5 Benjamin Franklin vynálezce hromosvodu 1776-hromosvod na majáku v Plymothu první koncipoval myšlenku bezpečného odvodu energie blesku který udeřil

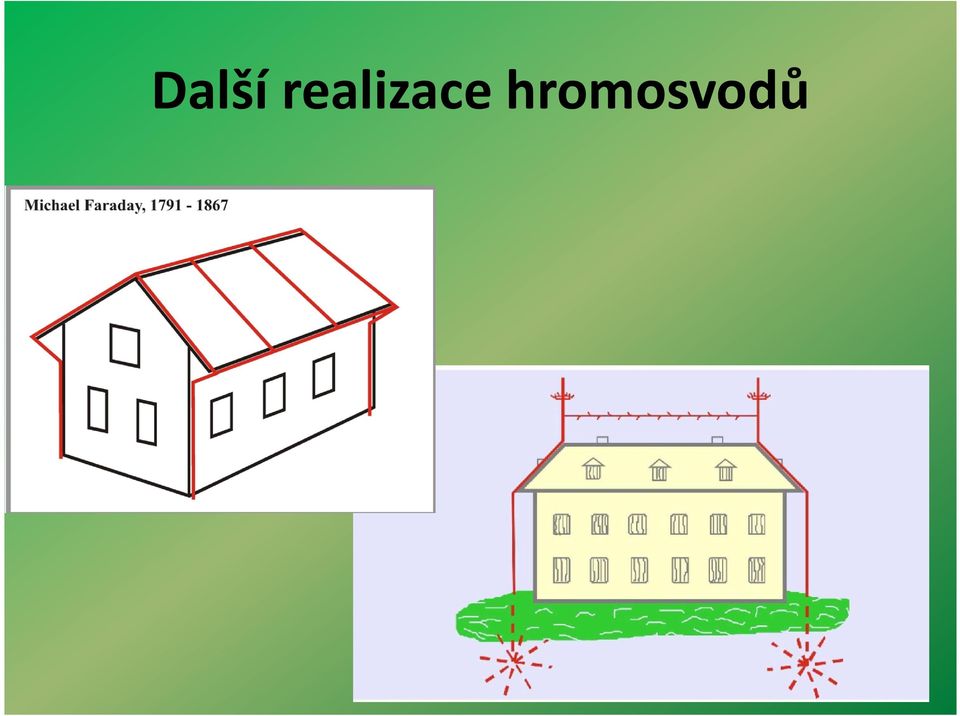

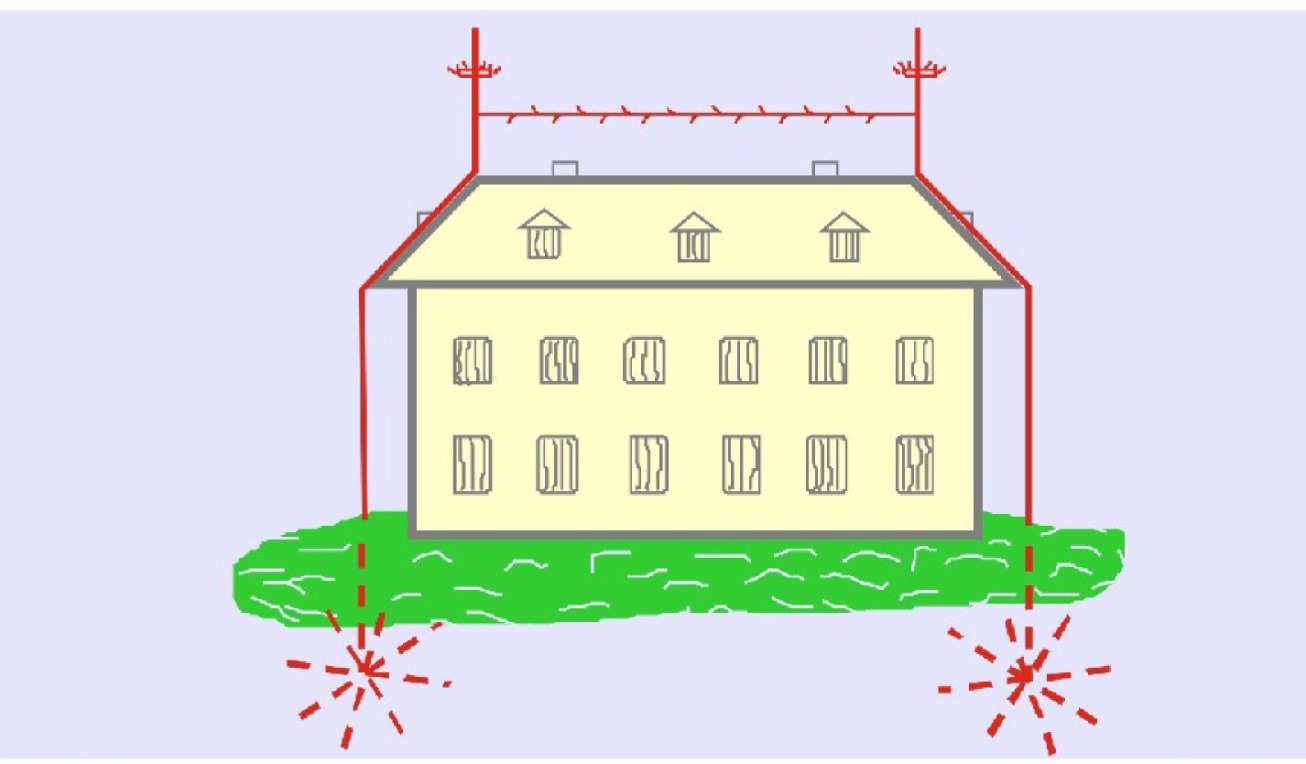

6 Další realizace hromosvodů

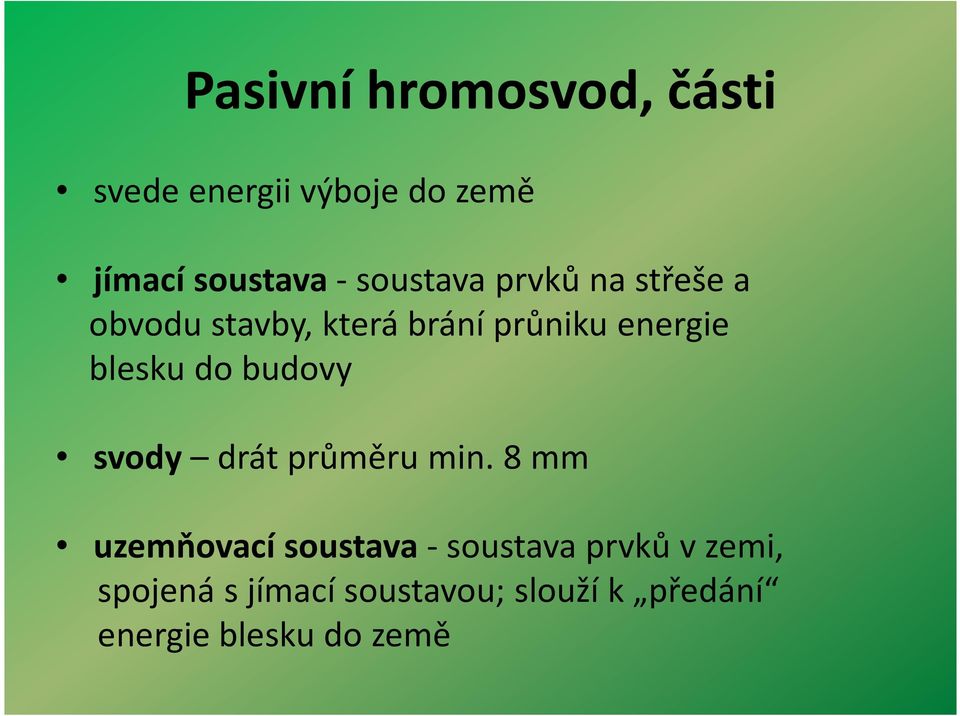

7 Pasivní hromosvod, části svede energii výboje do země jímací soustava- soustava prvků na střeše a obvodu stavby, která brání průniku energie blesku do budovy svody drát průměru min. 8 mm uzemňovací soustava- soustava prvků v zemi, spojená s jímací soustavou; slouží k předání energie blesku do země

blesku do budovy svody drát průměru min.

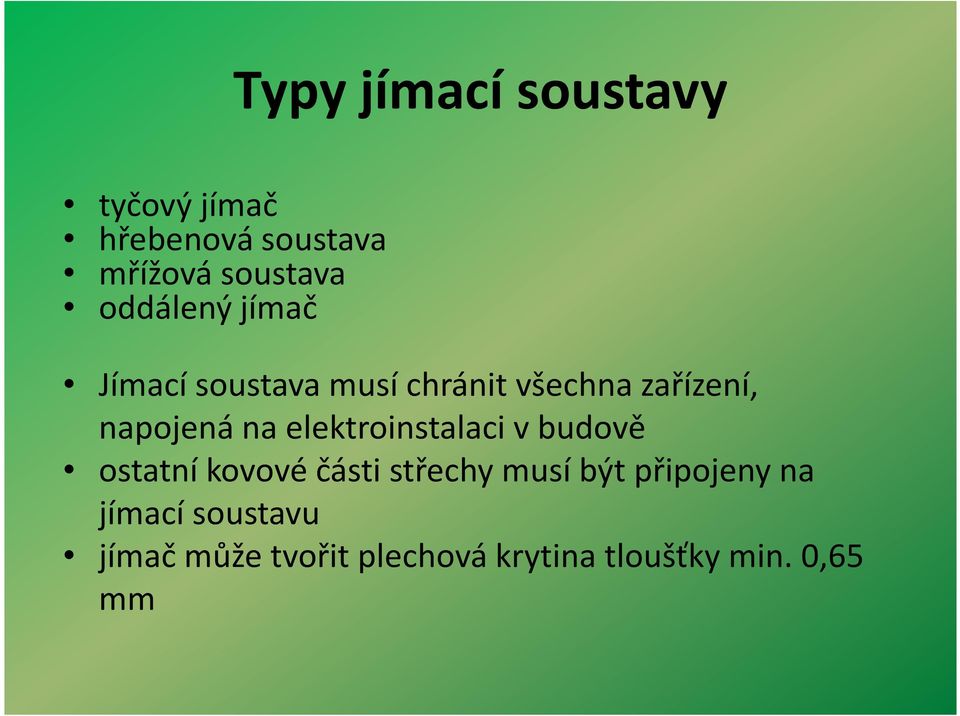

8 Typy jímací soustavy tyčový jímač hřebenová soustava mřížová soustava oddálený jímač Jímací soustava musí chránit všechna zařízení, napojená na elektroinstalaci v budově ostatní kovové části střechy musí být připojeny na jímací soustavu jímač může tvořit plechová krytina tloušťky min. 0,65 mm

elektroinstalaci v budově ostatní kovové části střechy musí být připojeny

9 Příklady realizace jímací soustavy

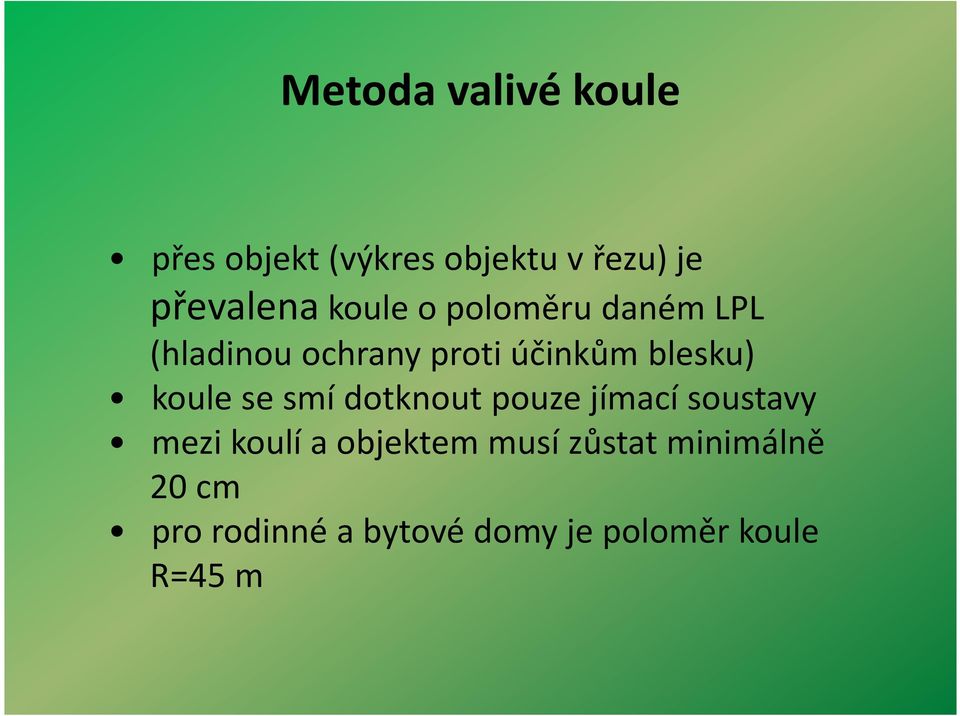

10 Metoda valivé koule přes objekt (výkres objektu v řezu) je převalena koule o poloměru daném LPL (hladinou ochrany proti účinkům blesku) koule se smí dotknout pouze jímací soustavy mezi koulí a objektem musí zůstat minimálně 20 cm pro rodinné a bytové domy je poloměr koule R=45 m

koule se smí dotknout pouze jímací soustavy mezi koulí a objektem

11 Metoda ochranného úhlu úhlem vymezená oblast, která je pod ochranou tyčového jímače pro RDdo 20 m výšky pro RDdo 20 m výšky cca 48

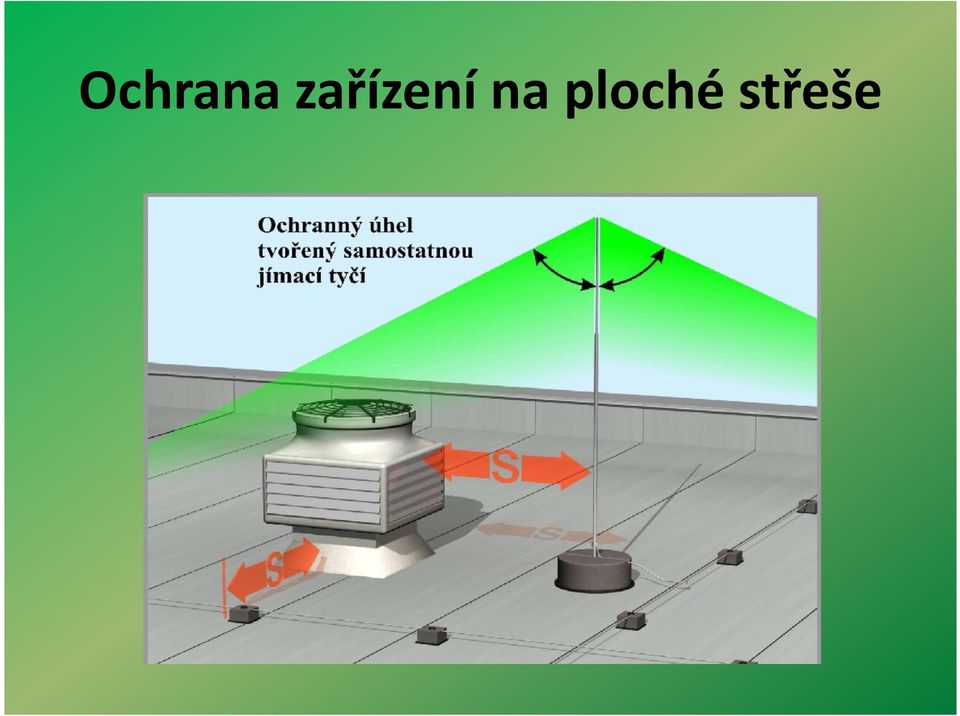

12 Ochrana zařízení na ploché střeše

13 Příklady realizace hromosvodů

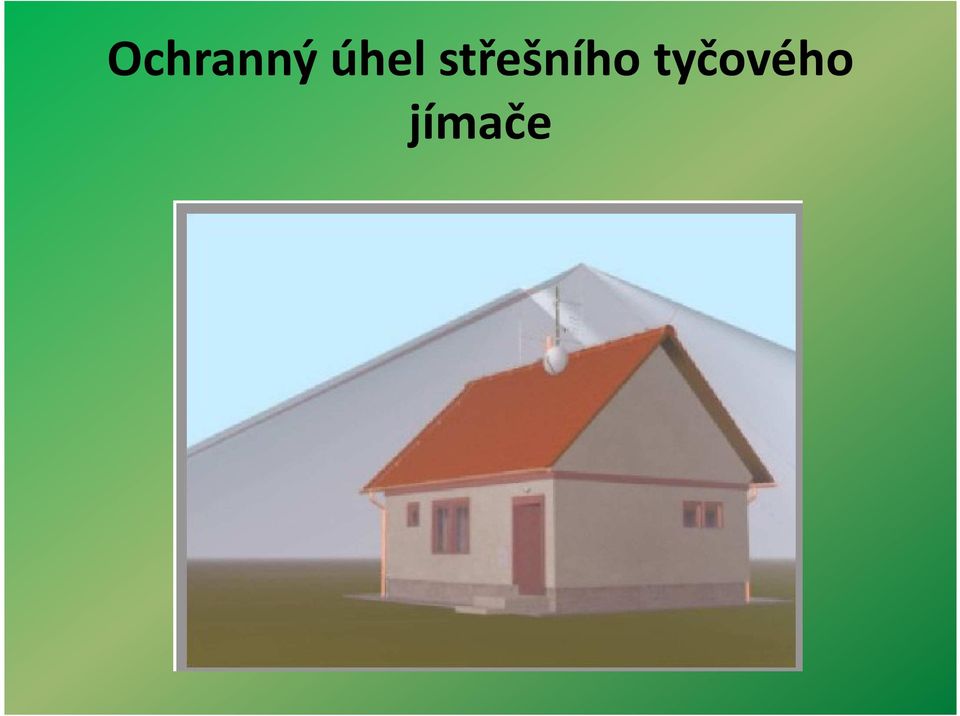

14 Ochranný úhel střešního tyčového jímače

15 Svody jímací soustavy zajišťují svedení energie do uzemění vedené vně po fasádě vedené skrytě (v netříštivé chráničce pod omítkou nebo ve zdivu) 1,5 m nad zemí je svod chráněn ocelovým úhelníkem svod je na uzemnění připojen přes měřicí svorku svody se umisťují každých 15 m obvodu stavby, vždy minimálně 2

m nad zemí je svod chráněn ocelovým úhelníkem svod je na uzemnění připojen

17 Uzemění uzemění tvoří strojené nebo náhodné zemniče strojený-zemnicí tyče, zemnicí pásek náhodný-kovové potrubí v zemi nejběžnější je zemnicí pásek z FeZn pásoviny uložený v základovém pásu nebo desce nelze-li provést základový zemnič, použijí se zemnicí tyče délka 1-2 m, vzdálenost 2xL, propojeny FeZn kulatinou 10 mm spoje zemnicích prvků a svody do hloubky 30 cm se opatřují protikorozní ochranou na uzemění se připojí i ochranné pospojení stavby všechny spoje se zdvojují max. zemní odpor 15 ohmů pro hromosvod, 10 ohmů pro svodič přepětí

m, vzdálenost 2xL, propojeny FeZn kulatinou 10 mm spoje zemnicích prvků a svody do hloubky 30 cm se opatřují protikorozní ochranou na

18 Aktivní hromosvod Jedná se o nový typhromosvodové ochrany se včasnou emisí výboje. Toto zařízení má ve své nadzemní konstrukční části (obvykle v jímacím prvku) umistěnovysoce pulsující zařízení obsahující elektronickou část. Tato elektronická část je schopná samostatné činnosti bez připojení na zdroj elektrické energie. Před bouřkovou činností, kdy se mění elektrické pole mezi mraky a zemí, vysílá aktivní hromosvod pulsující signál v přesně určené a řízené frekvenci a amplitudě. Tímto paprskem vytváří ionizační kanál pro snadnější svedení bleskového výboje. Aktivní paprsek tedy blesk nepřitahuje, pouze usměrňuje ty, které uhodí v jeho aktivní sféře. Toto usměrnění výboje proběhne pouze v případě, když se blesk přiblíží k aktivnímu hromosvodu do určité vzdálenosti. Svoji energii aktivní hromosvod vyvozuje z okolí elektrického pole, existujícího v době bouřky. Ochranný poloměr aktivních hromosvodů se počítá podle typu použitého aktivního hromosvodu.

Tato elektronická část je schopná samostatné činnosti bez připojení na zdroj elektrické energie.

19 Aktivní hromosvod Za jasného počasí bez bouřkových mračen je hodnota elektrického pole atmosféry velmi nízká. Vzniku blesku předchází zvýšení tohoto elektrického pole na více než 10 kv / m 2. Tato přírodní energie se shromažďuje v kondenzátoru spouštěcího obvodu aktivního bleskosvodu

Vzniku blesku předchází zvýšení tohoto elektrického pole na více než

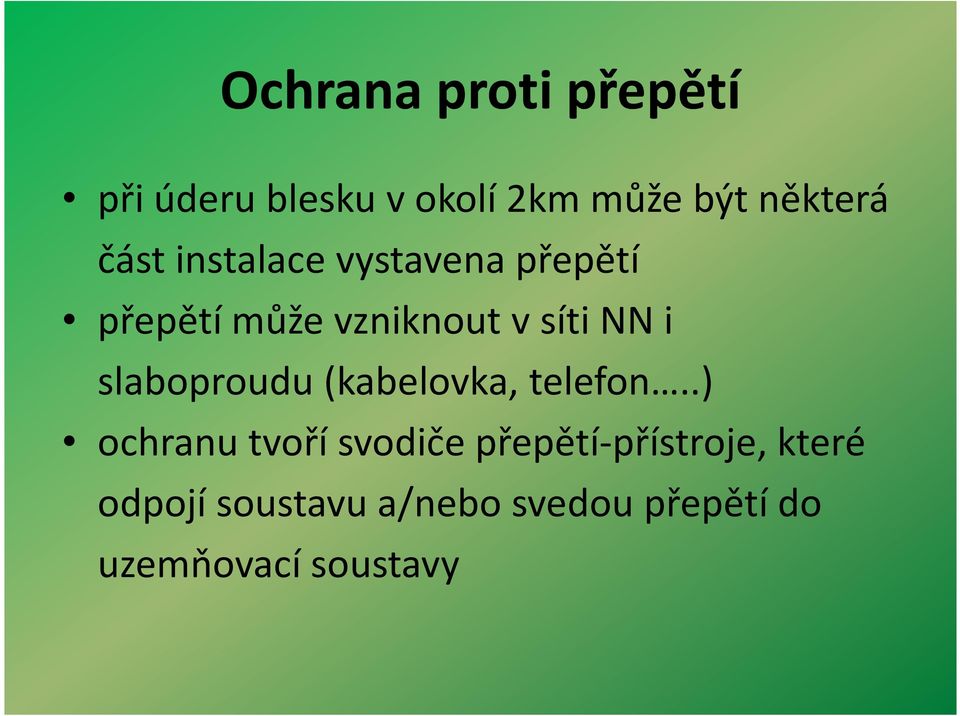

20 Ochrana proti přepětí při úderu blesku v okolí 2km může být některá část instalace vystavena přepětí přepětí může vzniknout v síti NNi slaboproudu (kabelovka, telefon..) ochranu tvoří svodiče přepětí-přístroje, které odpojí soustavu a/nebo svedou přepětí do uzemňovací soustavy

21 Příklad svodiče přepětí

22 Zdroje: Literatura: Svoboda, Meixner: Ochrana před bleskem a přepětím, učební texty Solid Team Olomouc: Elektrov praxi 1, určeno pro přípravu na zkoušky a využití v praxi,2012 ČSN EN ed.2 Ochrana před bleskem, část 3: Hmotné škody na stavbách a ohrožení života Firemní literatura DAHN+SOHN Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Jaromír Zdarsa Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
