Elfa Plus Unibis TM. 27 Index. Rychlý přehled

Transkript

1

2 2 Výhody 6 Technická data 10 Modulové jističe Řada EPC 31N 11 Modulové jističe Řada EPC 451N 12 Modulové jističe Řada EPC 61N 13 Modulové jističe Řada EPC 101N 14 Modulové jističe Řada EPC Modulové jističe Řada EPC Modulové jističe Řada EPC Modulové jističe Řada EPC Modulové jističe Řada DCC 41N 23 Modulové jističe Řada DCC 61N 24 Pomocná interface zařízení Unibis TM Řada CA 25 Přípojnicový systém VBS 26 Rozměry 27 Index Rychlý přehled B: 3 5 In C: 5 10 In (1) Icn1 = 6kA 1

3 2

4 (1) Nula vlevo nebo vpravo je dostupná. (2) 10kA při 230V. 3

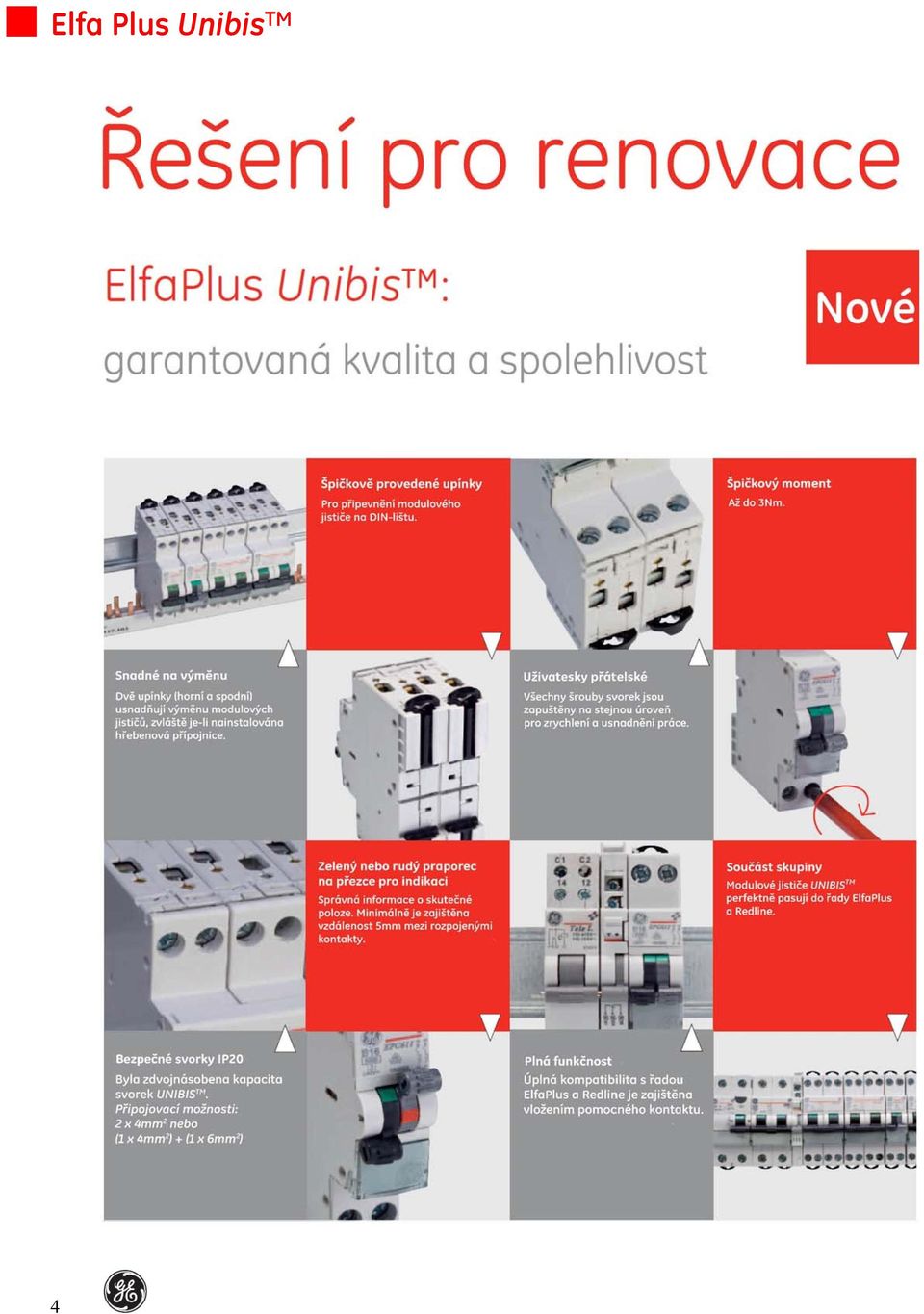

5 4

6 5

7 Technická data modulových jističů (MCB s) Ochrana obvodů Zkratová vypínací schopnost MCB s (1) 8000 pro 32 a 40A. (2) Vyžaduje jako interface pomocný kontakt CA. 6

8 Technická data (1) Icn1 = 6kA 7

9 Ochrana obvodů Charakteristiky podle IEC/EN Modulové jističe (MCB) jsou určeny pro ochranu vedení instalací proti jak nadproudům tak zkratům v domovních nebo komerčních elektrických instalacích, kde je možná obsluha neproškolenými lidmi. Zkratová spoušť Elektromagnet s plunžrem zajišťuje okamžité vypnutí v případě zkratu.norma rozlišuje dva rozdílné typy, které sledují proud pro okamžitou spoušť: typ B a C. Vliv teploty okolního vzduchu na jmenovitý proud Maximální hodnota proudu, který může protékat modulovým jističem (MCB) závisí na jmenovitém proudu MCB, průřezu vodiče a také i na okolní teplotě vzduchu. Hodnoty, uvedené v tabulce dole jsou pro přístroje ve volném vzduchu. Pro přístroje instalované s ostatními modulovými přístroji by měl být aplikován korekční činitel (K), vztažený k montážní situaci MCB, teplotě okolí a počtu hlavních obvodů v instalaci (EN ). Příklad výpočtu Uvnitř rozváděče, který obsahuje 8ks MCB 2PC16 s provozní teplotou okolí 45 C, což je nejvyšší teplota, při které MCB může pracovat bez nežádoucího vypínání. Výpočet Korekční faktor K=0,7 pro použití v 8-obvodové instalaci: 16A x 0,7 = 11,2A. Protože MCB pracuje při 45 C, měl by být aplikován ještě jeden faktor (90%=0,9): In při 45 C = In při 30 C x 0,9 = 11,2A x 0,9 = 10,1A Tepelná kalibrace modulových jističů byla provedena při okolní teplotě 30 C. Okolní teplota rozdílná od 30 C ovlivňuje bimetal a to má za následek dřívější nebo pozdější tepelné vypínání. Tepelnou spoušť V případě přetížení je spoušť iniciována bimetalovým páskem. Norma definuje rozsah spouští pro specifické nadproudové hodnoty. Referenční okolní teplota je 30 C. 8

10 Vypínací proud jako funkce frekvence Všechny modulové jističe jsou navrženy aby pracovaly při frekvencích 50 60Hz, proto aby pracovaly při odlišných hodnotách, musí být vzata v úvahu změna vypínacích charakteristik. Tepelné vypínání se nemění se změnou frekvence, ale hodnoty zkratového vypnutí mohou být až o 50% vyšší než ty při 50 60Hz. Pro DCV proud je zkratové vypínání o 50% vyšší: Přezka Přezka dovoluje MCB zapnout (ON) nebo vypnout (OFF). Potisk na přezce poskytuje informace o skutečné pozici kontaktů. Odchylky vypínacího proudu Výkonové ztráty Výkonové ztráty jsou vykalkulovány z měření napěťového úbytku mezi přívodními a výstupními svorkami přístroje při jmenovitém proudu. Výkonové ztráty na pól Technická data 9

11 Kompaktní modulové jističe Řada EPC 31N EN / IEC EN / IEC kA Ochrana obvodů Aplikace Certifikace / Značka Přídavná zařízení Technická data Tepelné nastavení In (A) 2-40 Jmenovité napětí AC Un (V) 230 Minimální provozní napětí Umin (V) 12 Vypínací charakteristika C Třída selektivity 3 Mechanická/elektrická životnost 20000/10000 (1) Tropikalizace podle EN/IEC C při 95% rel. vl. Kapacita svorek ohebný/pevný kabel (mm 2 ) Póly 1P+N (1 mod.) Váha (g) 125 Zkratová vypínací schopnost Podle EN/IEC Podle EN/IEC Pozor: nepoužívejte na konfiguraci síťové soustavy IT. Jestliže napojujete přídavné zařízení (Tele L, Tele U, PBS, Tele MP) na MCB, musí být nejprve jako interface napojen univerzální pomocný kontakt CA. Řada EPC 31N 3kA - charakteristika C Pomocné kontakty Str. 24 Ostatní pom. zařízení Redline Přípojnice Str. 25 Rozměry Str. 26 (1) 8000 pro 32 a 40A. 10

12 Kompaktní modulové jističe Elfa Plus Unibis TM Řada EPC 451N EN / IEC EN / IEC kA Aplikace Certifikace / Značka Přídavná zařízení Technická data Tepelné nastavení In (A) 2-40 Jmenovité napětí AC Un (V) 230 Minimální provozní napětí Umin (V) 12 Vypínací charakteristika B - C Třída selektivity 3 Mechanická/elektrická životnost 20000/10000 (1) Tropikalizace podle EN/IEC C při 95% rel. vl. Kapacita svorek ohebný/pevný kabel (mm 2 ) Póly 1P+N (1 mod.) Váha (g) 125 Zkratová vypínací schopnost Podle EN/IEC Řada EPC Podle EN/IEC Pozor: nepoužívejte na konfiguraci síťové soustavy IT. Jestliže napojujete přídavné zařízení (Tele L, Tele U, PBS, Tele MP) na MCB, musí být nejprve jako interface napojen univerzální pomocný kontakt CA. Řada EPC 451N 4,5kA - charakteristika B-C Pomocné kontakty Str. 24 Ostatní pom. zařízení Redline Přípojnice Str. 25 Rozměry Str. 26 (1) 8000 pro 32 a 40A. 11

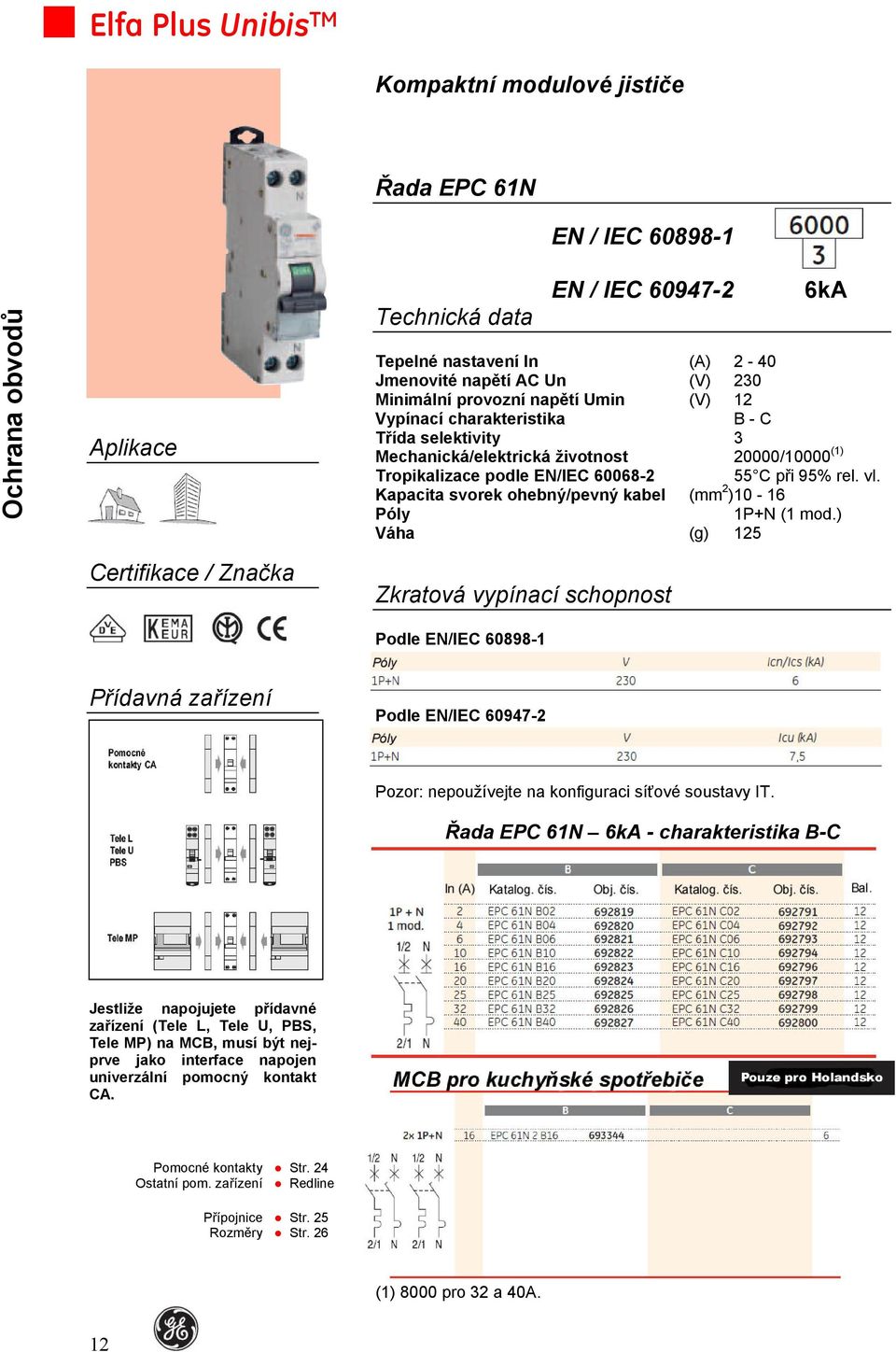

13 Kompaktní modulové jističe Ochrana obvodů Aplikace Certifikace / Značka Řada EPC 61N Technická data EN / IEC EN / IEC kA Tepelné nastavení In (A) 2-40 Jmenovité napětí AC Un (V) 230 Minimální provozní napětí Umin (V) 12 Vypínací charakteristika B - C Třída selektivity 3 Mechanická/elektrická životnost 20000/10000 (1) Tropikalizace podle EN/IEC C při 95% rel. vl. Kapacita svorek ohebný/pevný kabel (mm 2 ) Póly 1P+N (1 mod.) Váha (g) 125 Zkratová vypínací schopnost Podle EN/IEC Přídavná zařízení Podle EN/IEC Pozor: nepoužívejte na konfiguraci síťové soustavy IT. Řada EPC 61N 6kA - charakteristika B-C Jestliže napojujete přídavné zařízení (Tele L, Tele U, PBS, Tele MP) na MCB, musí být nejprve jako interface napojen univerzální pomocný kontakt CA. Pomocné kontakty Str. 24 Ostatní pom. zařízení Redline Přípojnice Str. 25 Rozměry Str. 26 (1) 8000 pro 32 a 40A. 12

14 Kompaktní modulové jističe Elfa Plus Unibis TM Řada EPC 101N EN / IEC EN / IEC kA Aplikace Certifikace / Značka Přídavná zařízení Technická data Tepelné nastavení In (A) 2-40 Jmenovité napětí AC Un (V) 230 Minimální provozní napětí Umin (V) 12 Vypínací charakteristika B - C Třída selektivity 3 Mechanická/elektrická životnost 20000/10000 (1) Tropikalizace podle EN/IEC C při 95% rel. vl. Kapacita svorek ohebný/pevný kabel (mm 2 ) Póly 1P+N (1 mod.) Váha (g) 125 Zkratová vypínací schopnost Podle EN/IEC Řada EPC 101N Podle EN/IEC Pozor: nepoužívejte na konfiguraci síťové soustavy IT. Jestliže napojujete přídavné zařízení (Tele L, Tele U, PBS, Tele MP) na MCB, musí být nejprve jako interface napojen univerzální pomocný kontakt CA. Řada EPC 101N 10kA - charakteristika B-C Pomocné kontakty Str. 24 Ostatní pom. zařízení Redline Přípojnice Str. 25 Rozměry Str. 26 (1) 8000 pro 32 a 40A. (2) Icn1 = 6kA 13

15 Kompaktní modulové jističe Pouze Německo a ostatní země Střední Evropy Řada EPC 611N EN / IEC EN / IEC kA Ochrana obvodů Aplikace Certifikace / Značka Přídavná zařízení Technická data Tepelné nastavení In (A) 2-40 Jmenovité napětí AC Un (V) 230 Minimální provozní napětí Umin (V) 12 Vypínací charakteristika B - C Třída selektivity 3 Mechanická/elektrická životnost 20000/10000 (1) Tropikalizace podle EN/IEC C při 95% rel. vl. Kapacita svorek ohebný/pevný kabel (mm 2 ) Póly 1P+N (1 mod.) Váha (g) 125 Zkratová vypínací schopnost Podle EN/IEC Podle EN/IEC Jestliže napojujete přídavné zařízení (Tele L, Tele U, PBS, Tele MP) na MCB, musí být nejprve jako interface napojen univerzální pomocný kontakt CA. Řada EPC 101N 10kA - charakteristika B-C Pomocné kontakty Str. 24 Ostatní pom. zařízení Redline Přípojnice Str. 25 Rozměry Str. 26 (1) 8000 pro 32 a 40A. 14

16 Poznámky 15

17 Kompaktní modulové jističe Řada EPC 30 EN / IEC EN / IEC kA Ochrana obvodů Aplikace Certifikace / Značka Přídavná zařízení Technická data Tepelné nastavení In (A) 2-40 Jmenovité napětí AC Un (V) 240 / 415 Minimální provozní napětí Umin (V) 12 Vypínací charakteristika C Třída selektivity 3 Mechanická/elektrická životnost 20000/10000 (1) Tropikalizace podle EN/IEC C při 95% rel. vl. Kapacita svorek ohebný/pevný kabel (mm 2 ) Póly 2, 3, 4 Váha (g) 160 (1) 8000 pro 32 a 40A. Zkratová vypínací schopnost Podle EN/IEC Podle EN/IEC Jestliže napojujete přídavné zařízení (Tele L, Tele U, PBS, Tele MP) na MCB, musí být nejprve jako interface napojen univerzální pomocný kontakt CA. Pomocné kontakty Str. 24 Ostatní pom. zařízení Redline Přípojnice Str. 25 Rozměry Str

18 Řada EPC 30 3kA - charakteristika C Elfa Plus Unibis TM Řada EPC 30 (1) Pomocný kontakt CA musí být umístěn pouze na pravou stranu modulového jističe 3P. 17

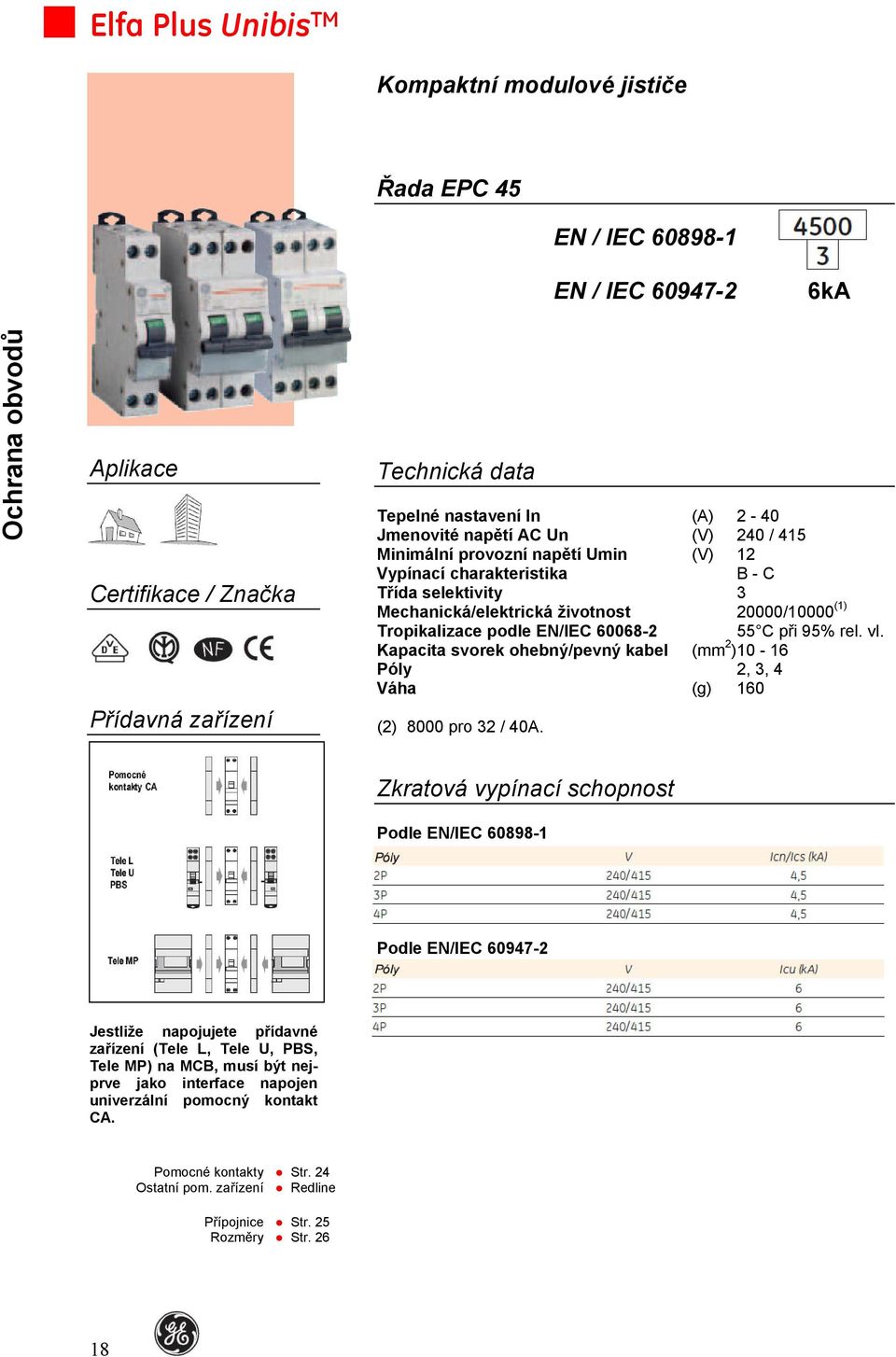

19 Kompaktní modulové jističe Řada EPC 45 EN / IEC EN / IEC kA Ochrana obvodů Aplikace Certifikace / Značka Přídavná zařízení Technická data Tepelné nastavení In (A) 2-40 Jmenovité napětí AC Un (V) 240 / 415 Minimální provozní napětí Umin (V) 12 Vypínací charakteristika B - C Třída selektivity 3 Mechanická/elektrická životnost 20000/10000 (1) Tropikalizace podle EN/IEC C při 95% rel. vl. Kapacita svorek ohebný/pevný kabel (mm 2 ) Póly 2, 3, 4 Váha (g) 160 (2) 8000 pro 32 / 40A. Zkratová vypínací schopnost Podle EN/IEC Podle EN/IEC Jestliže napojujete přídavné zařízení (Tele L, Tele U, PBS, Tele MP) na MCB, musí být nejprve jako interface napojen univerzální pomocný kontakt CA. Pomocné kontakty Str. 24 Ostatní pom. zařízení Redline Přípojnice Str. 25 Rozměry Str

20 Řada EPC 45 4,5kA - charakteristika B - C Elfa Plus Unibis TM Řada EPC 45 (1) Pomocný kontakt CA musí být umístěn pouze na pravou stranu modulového jističe 3P. 19

21 Kompaktní modulové jističe Řada EPC 60 EN / IEC EN / IEC ,5kA Ochrana obvodů Aplikace Certifikace / Značka Přídavná zařízení Technická data Tepelné nastavení In (A) 2-40 Jmenovité napětí AC Un (V) 240 / 415 Minimální provozní napětí Umin (V) 12 Vypínací charakteristika B - C Třída selektivity 3 Mechanická/elektrická životnost 20000/10000 (1) Tropikalizace podle EN/IEC C při 95% rel. vl. Kapacita svorek ohebný/pevný kabel (mm 2 ) Póly 2, 3, 4 Váha (g) 160 (3) 8000 pro 32 / 40A. Zkratová vypínací schopnost Podle EN/IEC Podle EN/IEC Jestliže napojujete přídavné zařízení (Tele L, Tele U, PBS, Tele MP) na MCB, musí být nejprve jako interface napojen univerzální pomocný kontakt CA. Pomocné kontakty Str. 24 Ostatní pom. zařízení Redline Přípojnice Str. 25 Rozměry Str

22 Řada EPC 60 6kA - charakteristika B - C Elfa Plus Unibis TM Řada EPC 60 (1) Pomocný kontakt CA musí být umístěn pouze na pravou stranu modulového jističe 3P. 21

23 Kompaktní modulové jističe Řada DCC 41N EN / IEC Ochrana obvodů Aplikace Certifikace / Značka Technická data Tepelné nastavení In (A) 2-40 Jmenovité napětí AC Un (V) 230 Minimální provozní napětí Umin (V) 12 Vypínací charakteristika C Třída selektivity 3 Mechanická/elektrická životnost 20000/10000 (1) Tropikalizace podle EN/IEC C při 95% rel. vl. Kapacita svorek ohebný/pevný kabel (mm 2 ) Póly 1P+N (1 mod.) Váha (g) 125 Zkratová vypínací schopnost Podle EN/IEC Řada DCC 41N 4,5kA - charakteristika C Přípojnice Str. 25 Rozměry Str. 26 (1) 8000 pro 32 a 40A. 22

24 Kompaktní modulové jističe Elfa Plus Unibis TM Řada DCC 61N EN / IEC Aplikace Certifikace / Značka Technická data Tepelné nastavení In (A) 2-40 Jmenovité napětí AC Un (V) 230 Minimální provozní napětí Umin (V) 12 Vypínací charakteristika C Třída selektivity 3 Mechanická/elektrická životnost 20000/10000 (1) Tropikalizace podle EN/IEC C při 95% rel. vl. Kapacita svorek ohebný/pevný kabel (mm 2 ) Póly 1P+N (1 mod.) Váha (g) 125 Zkratová vypínací schopnost Podle EN/IEC Řada DCC 61N Řada DCC 41N 4,5kA - charakteristika C Přípojnice Str. 25 Rozměry Str. 26 (1) 8000 pro 32 a 40A. 23

25 Přídavná zařízení Aplikace Certifikace / Značka Přídavná zařízení Kontakt pomocný Řada CA Unibis TM Interface EN/IEC Společný pro všechny modulové přístroje: modulové jističe (MCB s) a proudové chrániče s nadproudovým jištěním (RCBO s) až do 63A, samostatné proudové chrániče (RCCB s) a hlavní vypínače typu ASTER (ASTM). Může být připojován na obě strany modulových jističů a modulových vypínačů typu ASTM. Až 4 kontakty CA lze naskládat nalevo nebo napravo. Dovoluje průchod přípojnic, kolíkových a vidlicových, nahoře a dole, jenom změnou polohy základny pomocných kontaktů. Technická data Přepínací kontakty 1 Jmenovitý proud In (A) 5 Jmenovité napětí AC Un (V) 240 Elektrická životnost Kapacita svorek ohebný/pevný kabel (mm 2 ) 2,5 Váha (g) 70 Aplikace Pomocný kontakt Unibis TM má dvojí funkci: 1. Standardní funkci jako pomocný monitorovací kontakt, pro kterou byl navržen. 2. Funkci interface, která umožňuje použít všechna pomocná zařízení v kombinaci s řadou modulových jističů Unibis TM. Příklad: pro připojení podpěťové spouště Tele U k MCB Unibis TM, musí být přidán CA mezi MCB a Tele U jako interface. Pomocné kontakty jsou jednotky přidávané k ochranným přístrojům. Umožňují, aby byly ze vzdálenosti monitorovány informace o ochranných přístrojích. Pomocný kontakt CA H (funkce H) Poskytuje stav ochranného přístroje, (ROZEPNUT/SEPNUT). Signální nebo pomocný kontakt CA S/H, CA S/H G (funkce S/H) Toto pomocné zařízení může působit jako pomocný kontakt (funkce H) nebo jako signální kontakt (funkce S). V momentu instalace může uživatel funkci změnit. Použit jako signální kontakt (funkce S), poskytuje informaci o automatickém vypnutí ochranného přístroje: přetížením nebo zkratem pro MCB s, vypnutí zemním svodem pro proudové chrániče (RCD s). Přístroj má na průčelí testovací tlačítko k simulaci funkce (působící jako funkce H nebo S) Tlačítko RESET pro kontakty (funkce S) Signalizaci vypnutí od poruchy na průčelí (funkce S) Řada CA UnibisTM Interface 24

26 Přípojnicový systém Lišty Specifikum Tvar přípojnice je navržen tak, aby zabránil realizovat přidávané svorce odchylku s vedením až do 10mm 2. Technická data Lišta Izolační pásek Dielektrická pevnost Měď (bez-oxydová) Plast Samo-zhasínající V-0 Tepelná odolnost (> 96 C) (kv/mm) podle DIN 53481/1.2(36) (36kV/mm) Povrchový odpor/stopový index podle Skup. izolace podle BS/EN V, Skupina C Přípojnice Izolovaný kolíkový typ přípojnice dvojitý ohyb 25

27 Rozměrové nákresy Modulové jističe Řada EPC Rozměrové nákresy Modulové jističe Řada DCC Kontakt pomocný interface Řada CA Izolované kolíkové přípojnice VBS 26
