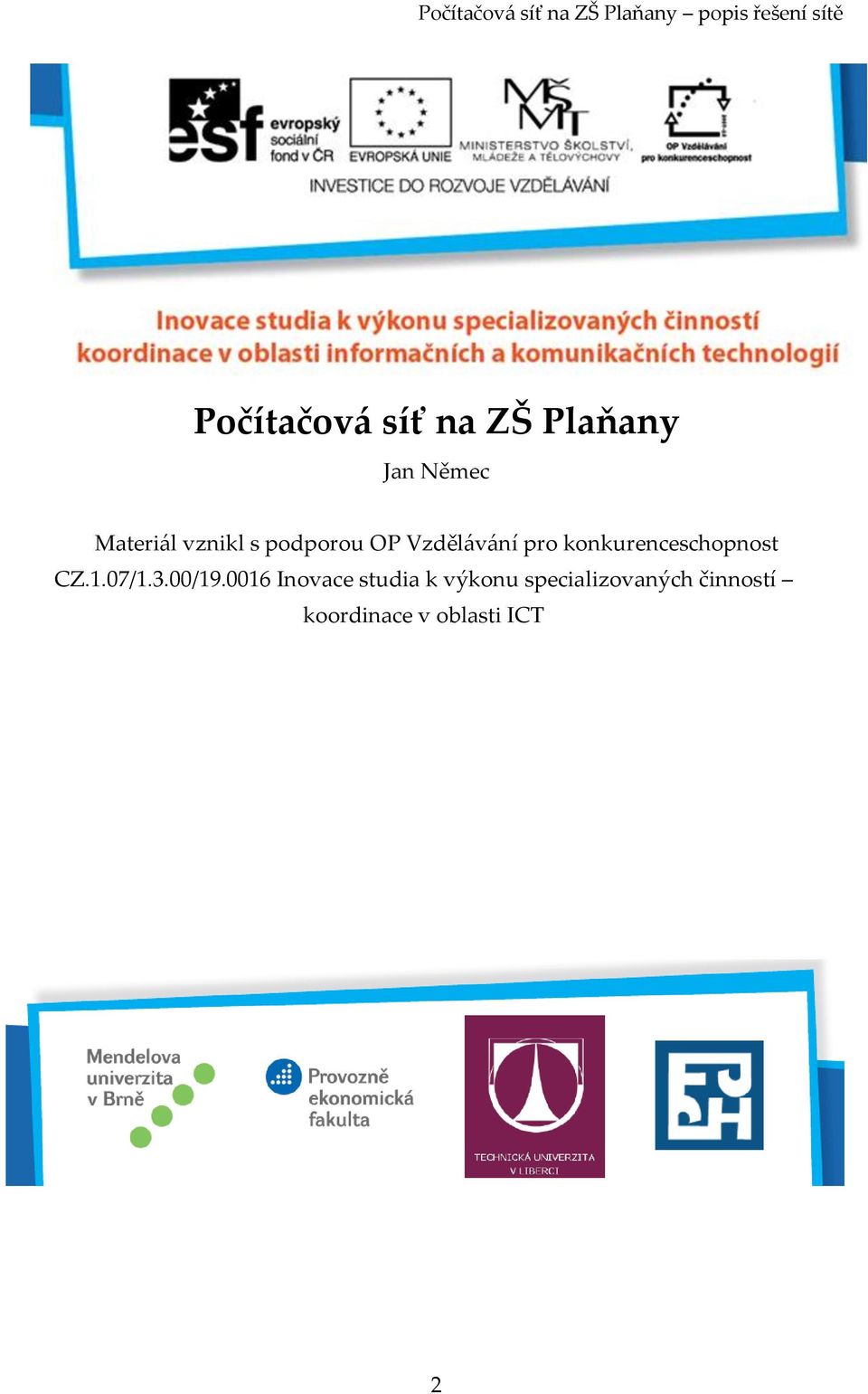

1 Počítačová síť na ZŠ Plaňany Jan Němec Materiál vznikl s podporou OP Vzdělávání pro konkurenceschopnost CZ.1.07/1.3.00/ Inovace studia k výkonu specializovaných činností koordinace v oblasti ICT 2

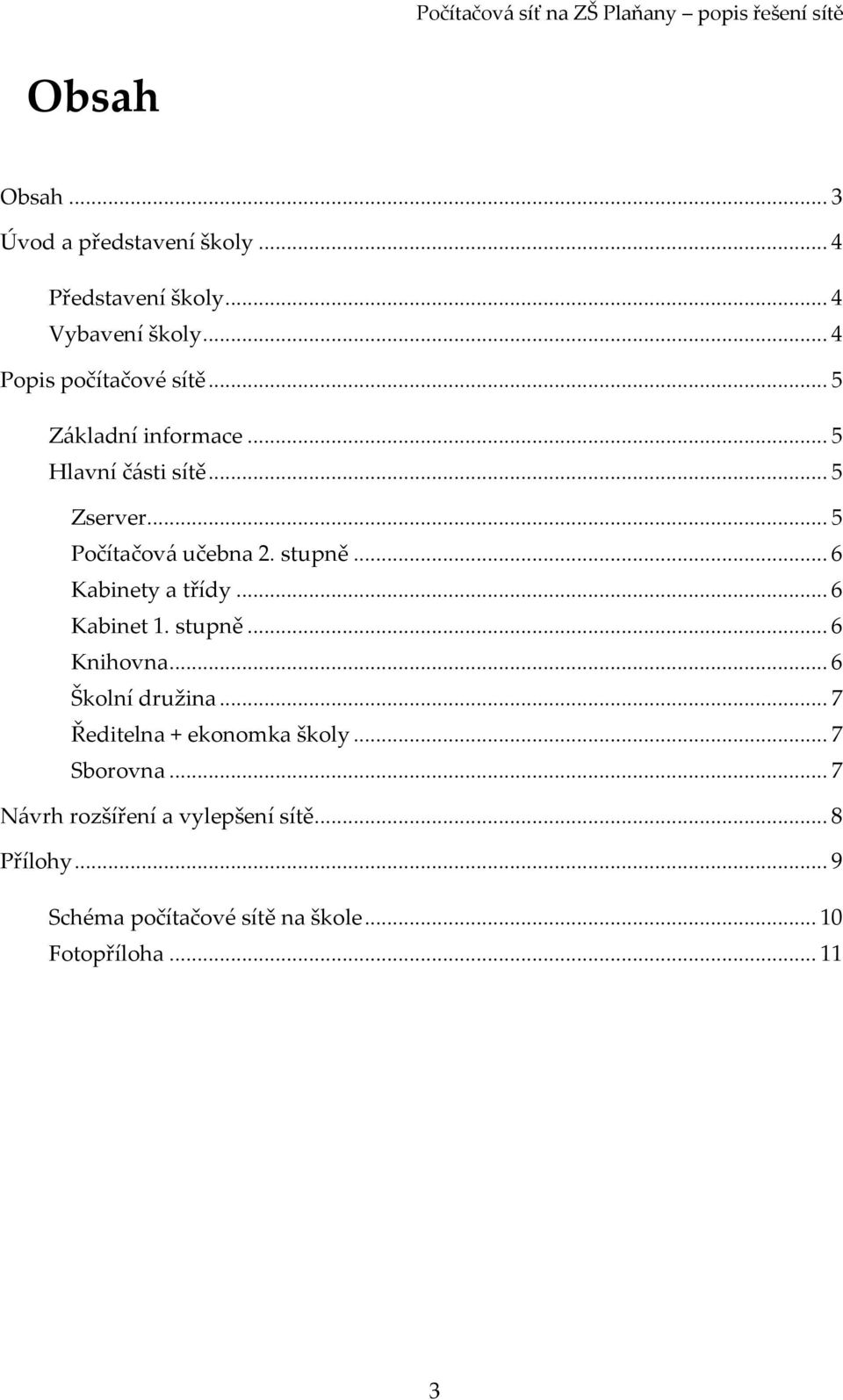

2 Obsah Obsah... 3 Úvod a představení školy... 4 Představení školy... 4 Vybavení školy... 4 Popis počítačové sítě... 5 Základní informace... 5 Hlavní části sítě... 5 Zserver... 5 Počítačová učebna 2. stupně... 6 Kabinety a třídy... 6 Kabinet 1. stupně... 6 Knihovna... 6 Školní družina... 7 Ředitelna + ekonomka školy... 7 Sborovna... 7 Návrh rozšíření a vylepšení sítě... 8 Přílohy... 9 Schéma počítačové sítě na škole Fotopříloha

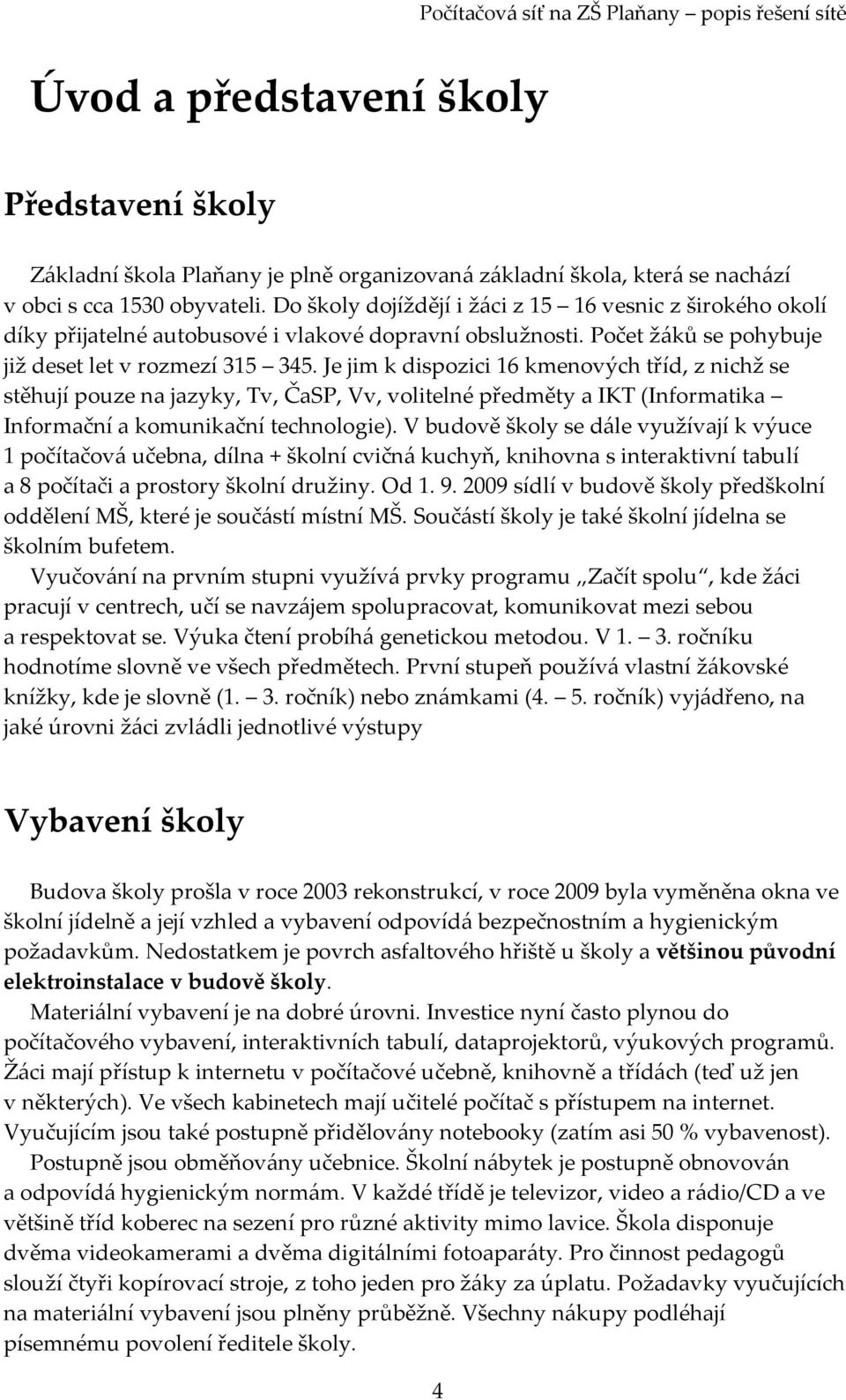

3 Úvod a představení školy Představení školy Základní škola Plaňany je plně organizovaná základní škola, která se nachází v obci s cca 1530 obyvateli. Do školy dojíždějí i žáci z vesnic z širokého okolí díky přijatelné autobusové i vlakové dopravní obslužnosti. Počet žáků se pohybuje již deset let v rozmezí Je jim k dispozici 16 kmenových tříd, z nichž se stěhují pouze na jazyky, Tv, ČaSP, Vv, volitelné předměty a IKT (Informatika Informační a komunikační technologie). V budově školy se dále využívají k výuce 1 počítačová učebna, dílna + školní cvičná kuchyň, knihovna s interaktivní tabulí a 8 počítači a prostory školní družiny. Od sídlí v budově školy předškolní oddělení MŠ, které je součástí místní MŠ. Součástí školy je také školní jídelna se školním bufetem. Vyučování na prvním stupni využívá prvky programu Začít spolu, kde žáci pracují v centrech, učí se navzájem spolupracovat, komunikovat mezi sebou a respektovat se. Výuka čtení probíhá genetickou metodou. V ročníku hodnotíme slovně ve všech předmětech. První stupeň používá vlastní žákovské knížky, kde je slovně (1. 3. ročník) nebo známkami (4. 5. ročník) vyjádřeno, na jaké úrovni žáci zvládli jednotlivé výstupy Vybavení školy Budova školy prošla v roce 2003 rekonstrukcí, v roce 2009 byla vyměněna okna ve školní jídelně a její vzhled a vybavení odpovídá bezpečnostním a hygienickým požadavkům. Nedostatkem je povrch asfaltového hřiště u školy a většinou původní elektroinstalace v budově školy. Materiální vybavení je na dobré úrovni. Investice nyní často plynou do počítačového vybavení, interaktivních tabulí, dataprojektorů, výukových programů. Žáci mají přístup k internetu v počítačové učebně, knihovně a třídách (teď už jen v některých). Ve všech kabinetech mají učitelé počítač s přístupem na internet. Vyučujícím jsou také postupně přidělovány notebooky (zatím asi 50 % vybavenost). Postupně jsou obměňovány učebnice. Školní nábytek je postupně obnovován a odpovídá hygienickým normám. V každé třídě je televizor, video a rádio/cd a ve většině tříd koberec na sezení pro různé aktivity mimo lavice. Škola disponuje dvěma videokamerami a dvěma digitálními fotoaparáty. Pro činnost pedagogů slouží čtyři kopírovací stroje, z toho jeden pro žáky za úplatu. Požadavky vyučujících na materiální vybavení jsou plněny průběžně. Všechny nákupy podléhají písemnému povolení ředitele školy. 4

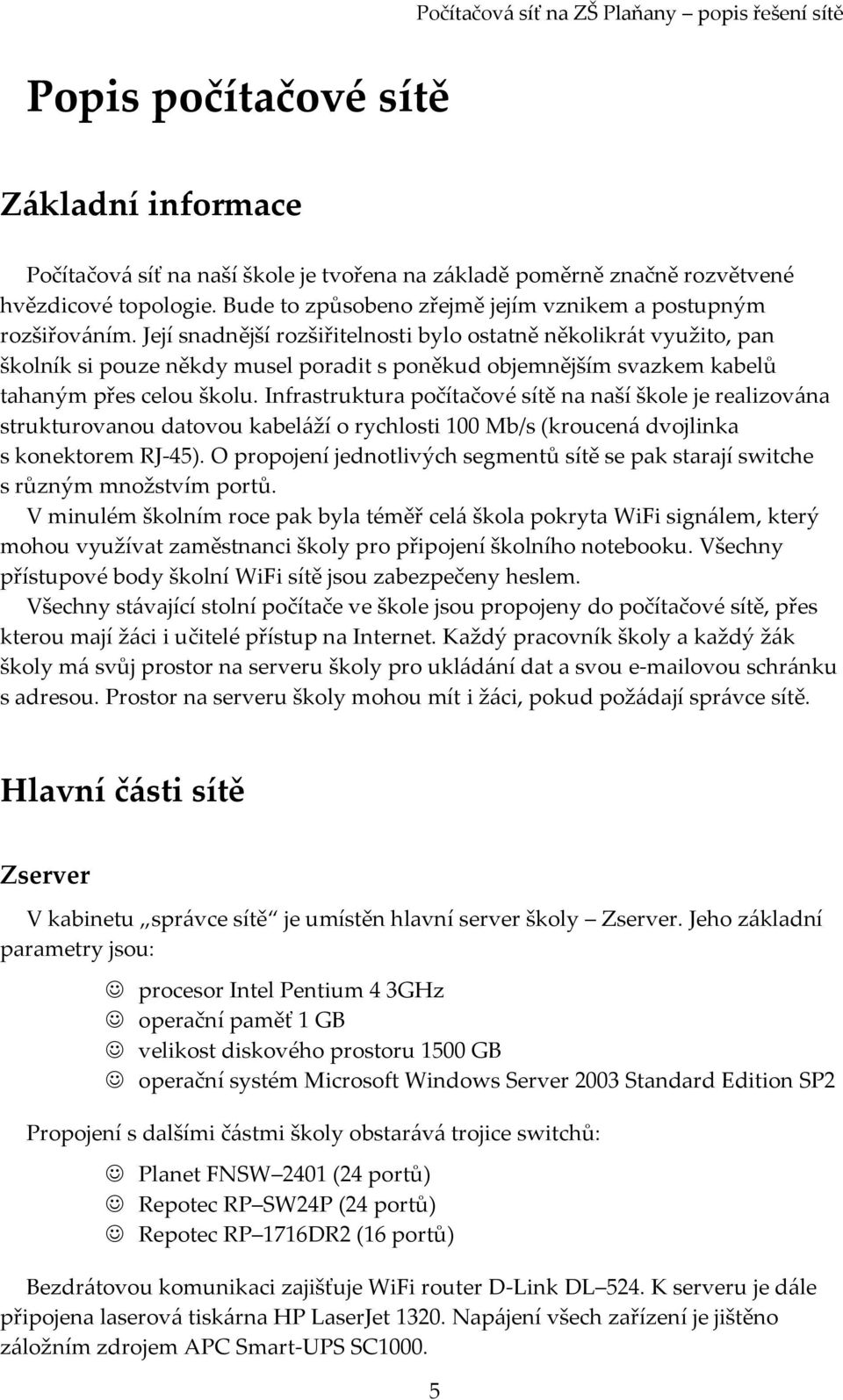

4 Popis počítačové sítě Základní informace Počítačová síť na naší škole je tvořena na základě poměrně značně rozvětvené hvězdicové topologie. Bude to způsobeno zřejmě jejím vznikem a postupným rozšiřováním. Její snadnější rozšiřitelnosti bylo ostatně několikrát využito, pan školník si pouze někdy musel poradit s poněkud objemnějším svazkem kabelů tahaným přes celou školu. Infrastruktura počítačové sítě na naší škole je realizována strukturovanou datovou kabeláží o rychlosti 100 Mb/s (kroucená dvojlinka s konektorem RJ-45). O propojení jednotlivých segmentů sítě se pak starají switche s různým množstvím portů. V minulém školním roce pak byla téměř celá škola pokryta WiFi signálem, který mohou využívat zaměstnanci školy pro připojení školního notebooku. Všechny přístupové body školní WiFi sítě jsou zabezpečeny heslem. Všechny stávající stolní počítače ve škole jsou propojeny do počítačové sítě, přes kterou mají žáci i učitelé přístup na Internet. Každý pracovník školy a každý žák školy má svůj prostor na serveru školy pro ukládání dat a svou ovou schránku s adresou. Prostor na serveru školy mohou mít i žáci, pokud požádají správce sítě. Hlavní části sítě Zserver V kabinetu správce sítě je umístěn hlavní server školy Zserver. Jeho základní parametry jsou: procesor Intel Pentium 4 3GHz operační paměť 1 GB velikost diskového prostoru 1500 GB operační systém Microsoft Windows Server 2003 Standard Edition SP2 Propojení s dalšími částmi školy obstarává trojice switchů: Planet FNSW 2401 (24 portů) Repotec RP SW24P (24 portů) Repotec RP 1716DR2 (16 portů) Bezdrátovou komunikaci zajišťuje WiFi router D-Link DL 524. K serveru je dále připojena laserová tiskárna HP LaserJet Napájení všech zařízení je jištěno záložním zdrojem APC Smart-UPS SC

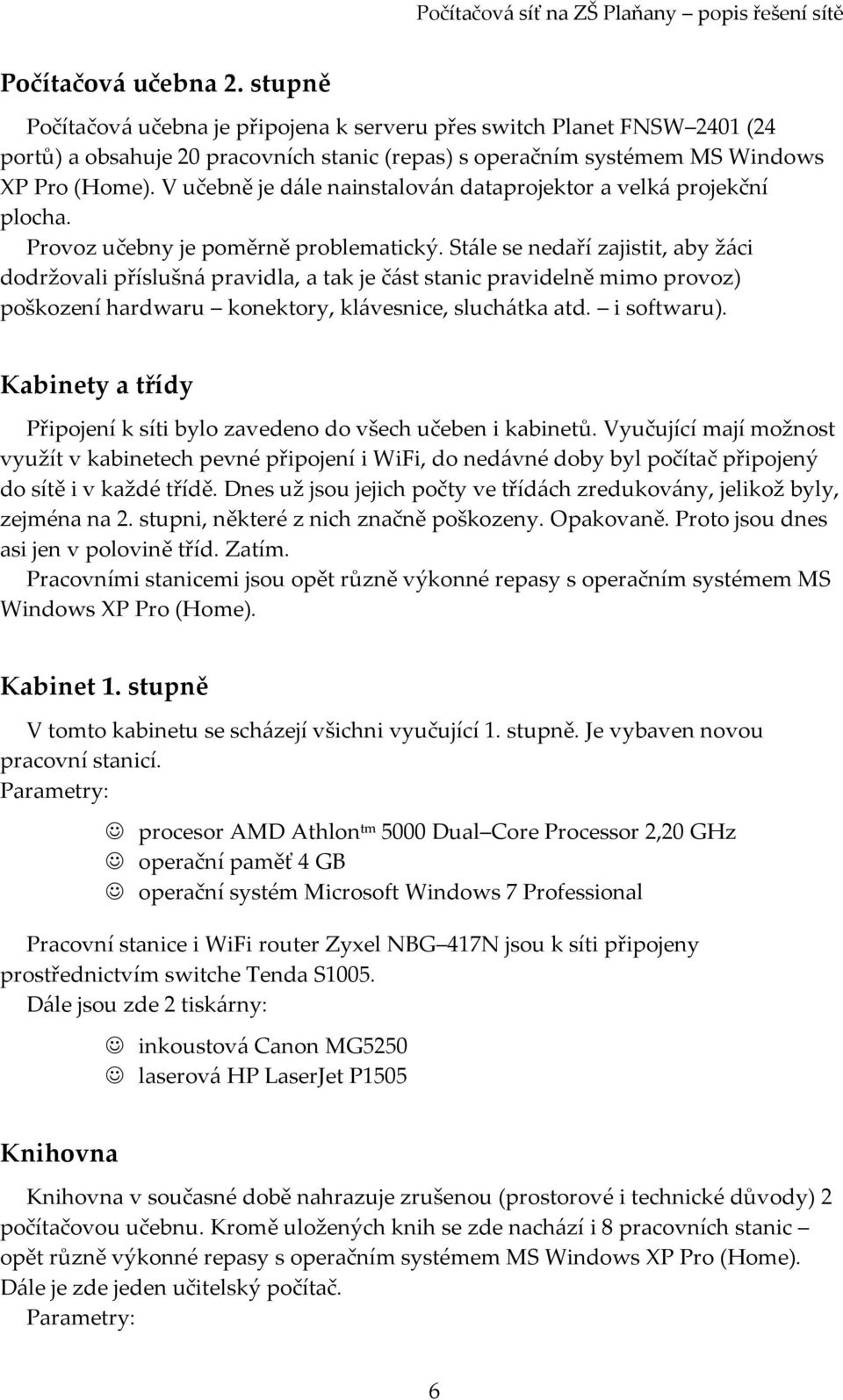

5 Počítačová učebna 2. stupně Počítačová učebna je připojena k serveru přes switch Planet FNSW 2401 (24 portů) a obsahuje 20 pracovních stanic (repas) s operačním systémem MS Windows XP Pro (Home). V učebně je dále nainstalován dataprojektor a velká projekční plocha. Provoz učebny je poměrně problematický. Stále se nedaří zajistit, aby žáci dodržovali příslušná pravidla, a tak je část stanic pravidelně mimo provoz) poškození hardwaru konektory, klávesnice, sluchátka atd. i softwaru). Kabinety a třídy Připojení k síti bylo zavedeno do všech učeben i kabinetů. Vyučující mají možnost využít v kabinetech pevné připojení i WiFi, do nedávné doby byl počítač připojený do sítě i v každé třídě. Dnes už jsou jejich počty ve třídách zredukovány, jelikož byly, zejména na 2. stupni, některé z nich značně poškozeny. Opakovaně. Proto jsou dnes asi jen v polovině tříd. Zatím. Pracovními stanicemi jsou opět různě výkonné repasy s operačním systémem MS Windows XP Pro (Home). Kabinet 1. stupně V tomto kabinetu se scházejí všichni vyučující 1. stupně. Je vybaven novou pracovní stanicí. Parametry: procesor AMD Athlon tm 5000 Dual Core Processor 2,20 GHz operační paměť 4 GB operační systém Microsoft Windows 7 Professional Pracovní stanice i WiFi router Zyxel NBG 417N jsou k síti připojeny prostřednictvím switche Tenda S1005. Dále jsou zde 2 tiskárny: inkoustová Canon MG5250 laserová HP LaserJet P1505 Knihovna Knihovna v současné době nahrazuje zrušenou (prostorové i technické důvody) 2 počítačovou učebnu. Kromě uložených knih se zde nachází i 8 pracovních stanic opět různě výkonné repasy s operačním systémem MS Windows XP Pro (Home). Dále je zde jeden učitelský počítač. Parametry: 6

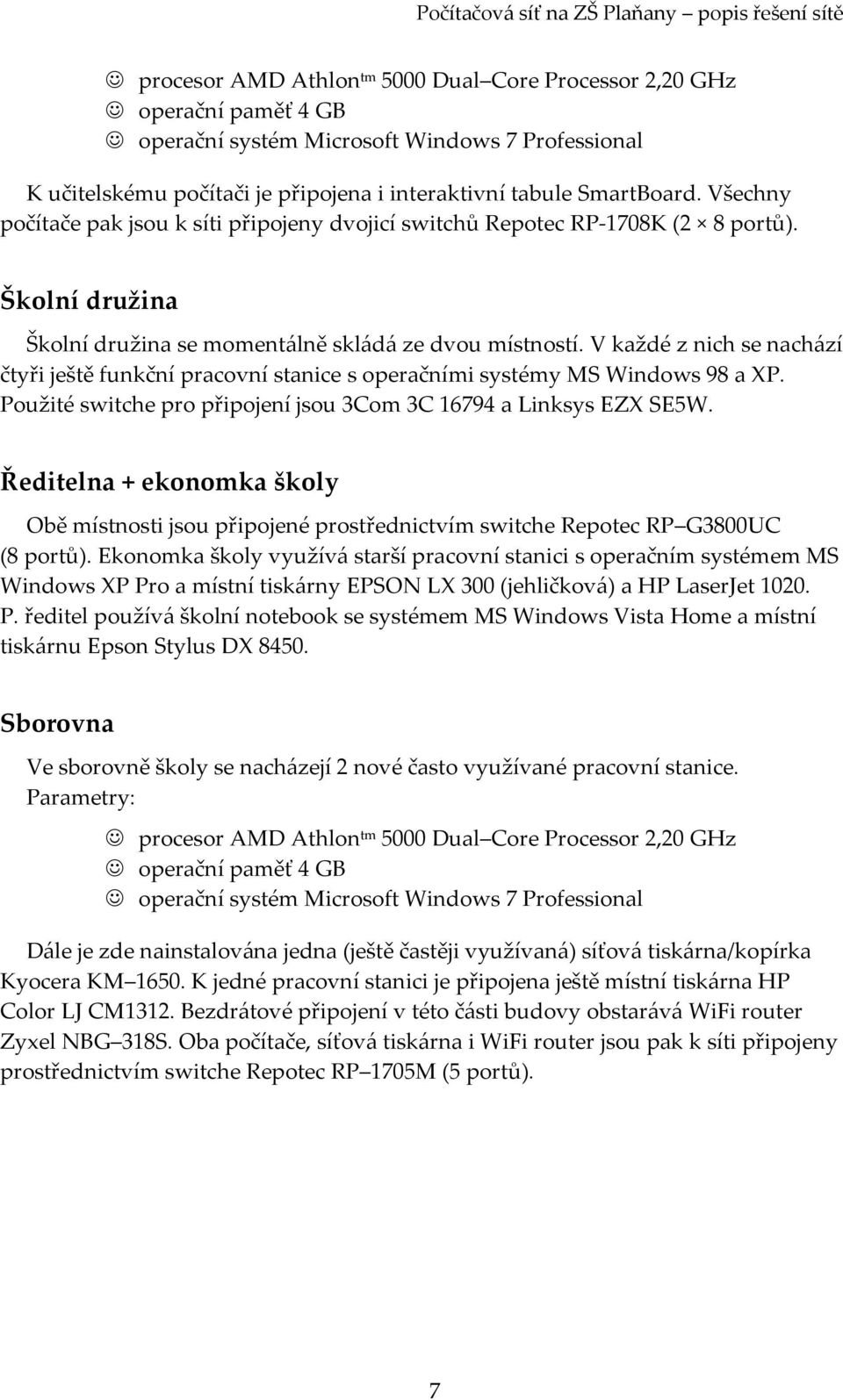

6 procesor AMD Athlon tm 5000 Dual Core Processor 2,20 GHz operační paměť 4 GB operační systém Microsoft Windows 7 Professional K učitelskému počítači je připojena i interaktivní tabule SmartBoard. Všechny počítače pak jsou k síti připojeny dvojicí switchů Repotec RP-1708K (2 8 portů). Školní družina Školní družina se momentálně skládá ze dvou místností. V každé z nich se nachází čtyři ještě funkční pracovní stanice s operačními systémy MS Windows 98 a XP. Použité switche pro připojení jsou 3Com 3C a Linksys EZX SE5W. Ředitelna + ekonomka školy Obě místnosti jsou připojené prostřednictvím switche Repotec RP G3800UC (8 portů). Ekonomka školy využívá starší pracovní stanici s operačním systémem MS Windows XP Pro a místní tiskárny EPSON LX 300 (jehličková) a HP LaserJet P. ředitel používá školní notebook se systémem MS Windows Vista Home a místní tiskárnu Epson Stylus DX Sborovna Ve sborovně školy se nacházejí 2 nové často využívané pracovní stanice. Parametry: procesor AMD Athlon tm 5000 Dual Core Processor 2,20 GHz operační paměť 4 GB operační systém Microsoft Windows 7 Professional Dále je zde nainstalována jedna (ještě častěji využívaná) síťová tiskárna/kopírka Kyocera KM K jedné pracovní stanici je připojena ještě místní tiskárna HP Color LJ CM1312. Bezdrátové připojení v této části budovy obstarává WiFi router Zyxel NBG 318S. Oba počítače, síťová tiskárna i WiFi router jsou pak k síti připojeny prostřednictvím switche Repotec RP 1705M (5 portů). 7

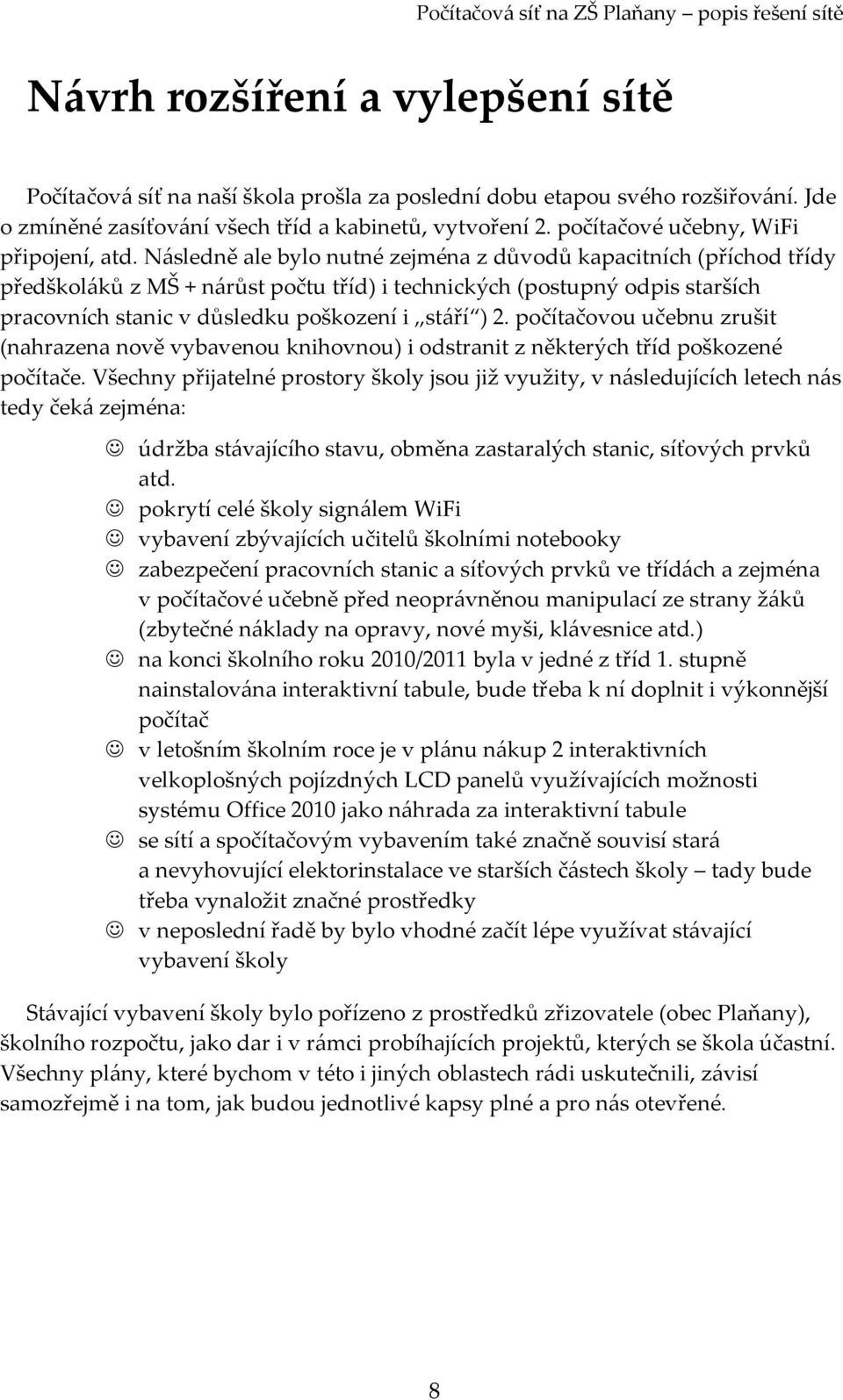

7 Návrh rozšíření a vylepšení sítě Počítačová síť na naší škola prošla za poslední dobu etapou svého rozšiřování. Jde o zmíněné zasíťování všech tříd a kabinetů, vytvoření 2. počítačové učebny, WiFi připojení, atd. Následně ale bylo nutné zejména z důvodů kapacitních (příchod třídy předškoláků z MŠ + nárůst počtu tříd) i technických (postupný odpis starších pracovních stanic v důsledku poškození i stáří ) 2. počítačovou učebnu zrušit (nahrazena nově vybavenou knihovnou) i odstranit z některých tříd poškozené počítače. Všechny přijatelné prostory školy jsou již využity, v následujících letech nás tedy čeká zejména: údržba stávajícího stavu, obměna zastaralých stanic, síťových prvků atd. pokrytí celé školy signálem WiFi vybavení zbývajících učitelů školními notebooky zabezpečení pracovních stanic a síťových prvků ve třídách a zejména v počítačové učebně před neoprávněnou manipulací ze strany žáků (zbytečné náklady na opravy, nové myši, klávesnice atd.) na konci školního roku 2010/2011 byla v jedné z tříd 1. stupně nainstalována interaktivní tabule, bude třeba k ní doplnit i výkonnější počítač v letošním školním roce je v plánu nákup 2 interaktivních velkoplošných pojízdných LCD panelů využívajících možnosti systému Office 2010 jako náhrada za interaktivní tabule se sítí a spočítačovým vybavením také značně souvisí stará a nevyhovující elektorinstalace ve starších částech školy tady bude třeba vynaložit značné prostředky v neposlední řadě by bylo vhodné začít lépe využívat stávající vybavení školy Stávající vybavení školy bylo pořízeno z prostředků zřizovatele (obec Plaňany), školního rozpočtu, jako dar i v rámci probíhajících projektů, kterých se škola účastní. Všechny plány, které bychom v této i jiných oblastech rádi uskutečnili, závisí samozřejmě i na tom, jak budou jednotlivé kapsy plné a pro nás otevřené. 8

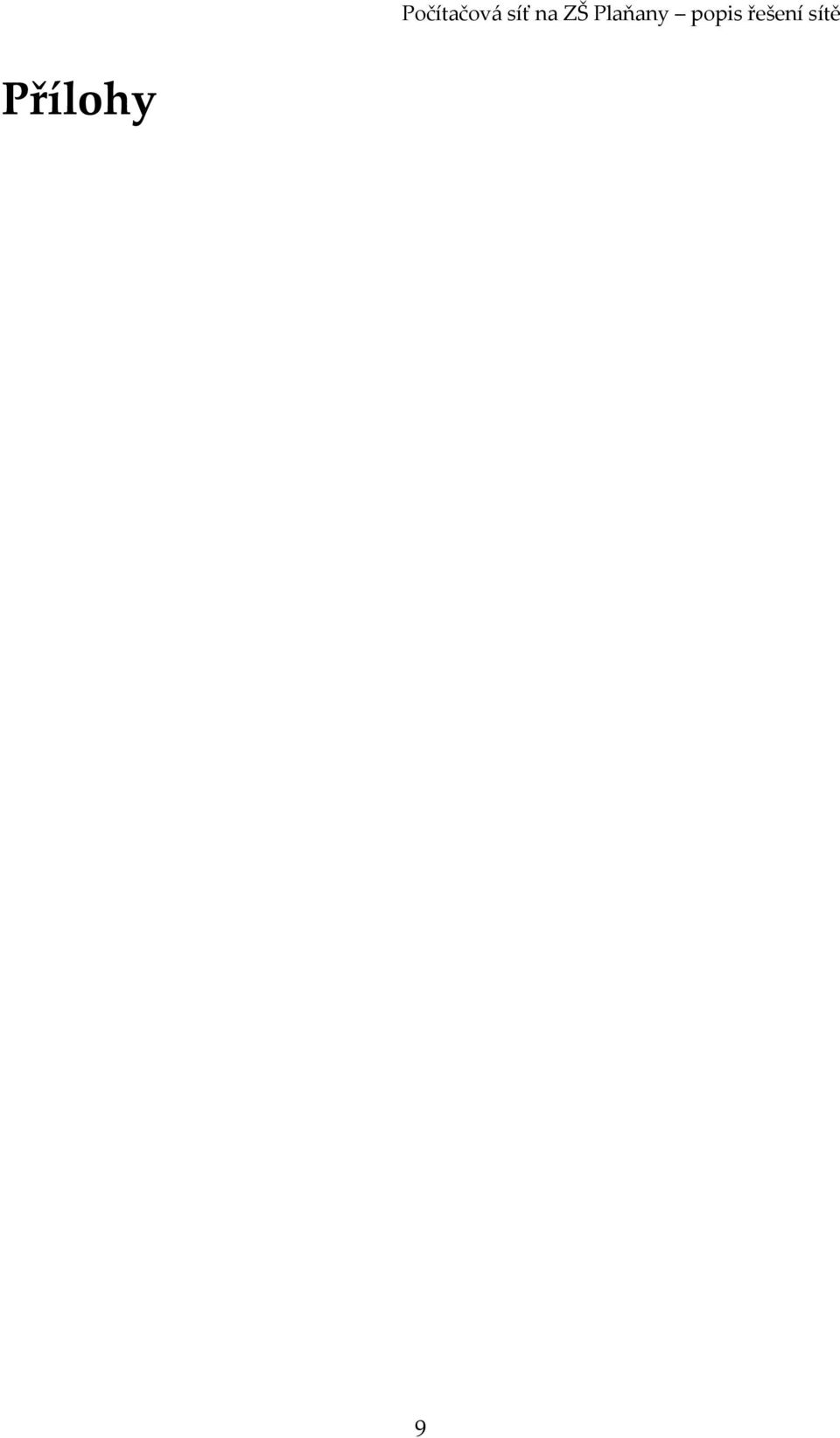

8 Přílohy 9

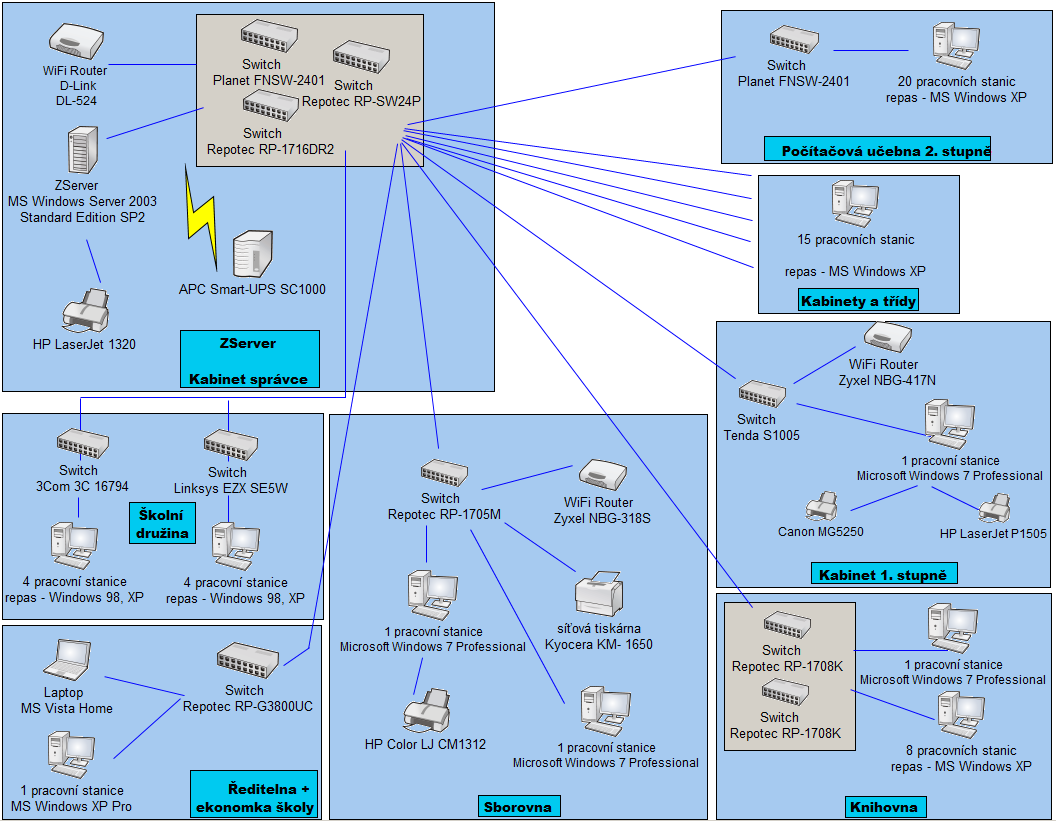

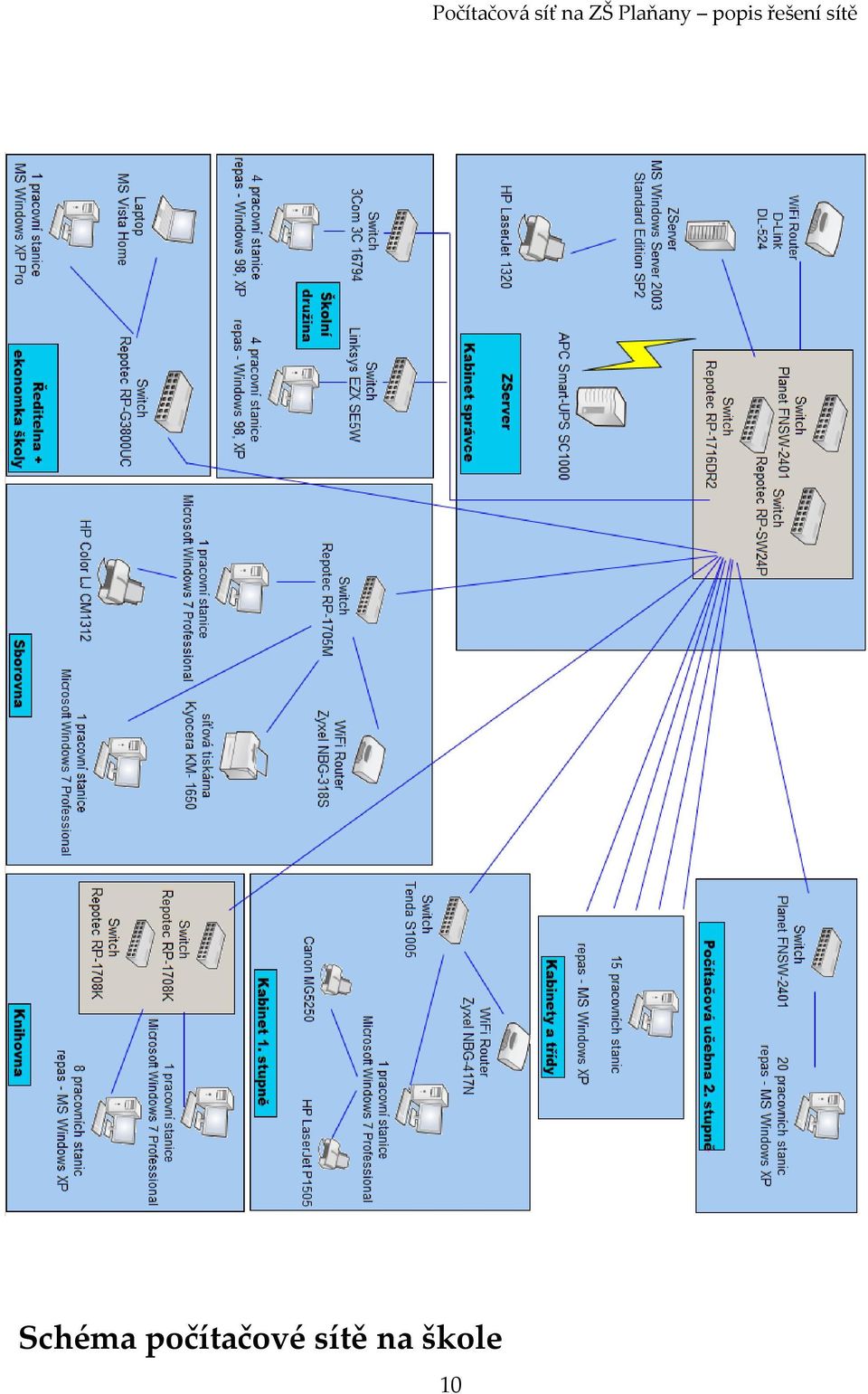

9 Schéma počítačové sítě na škole 10

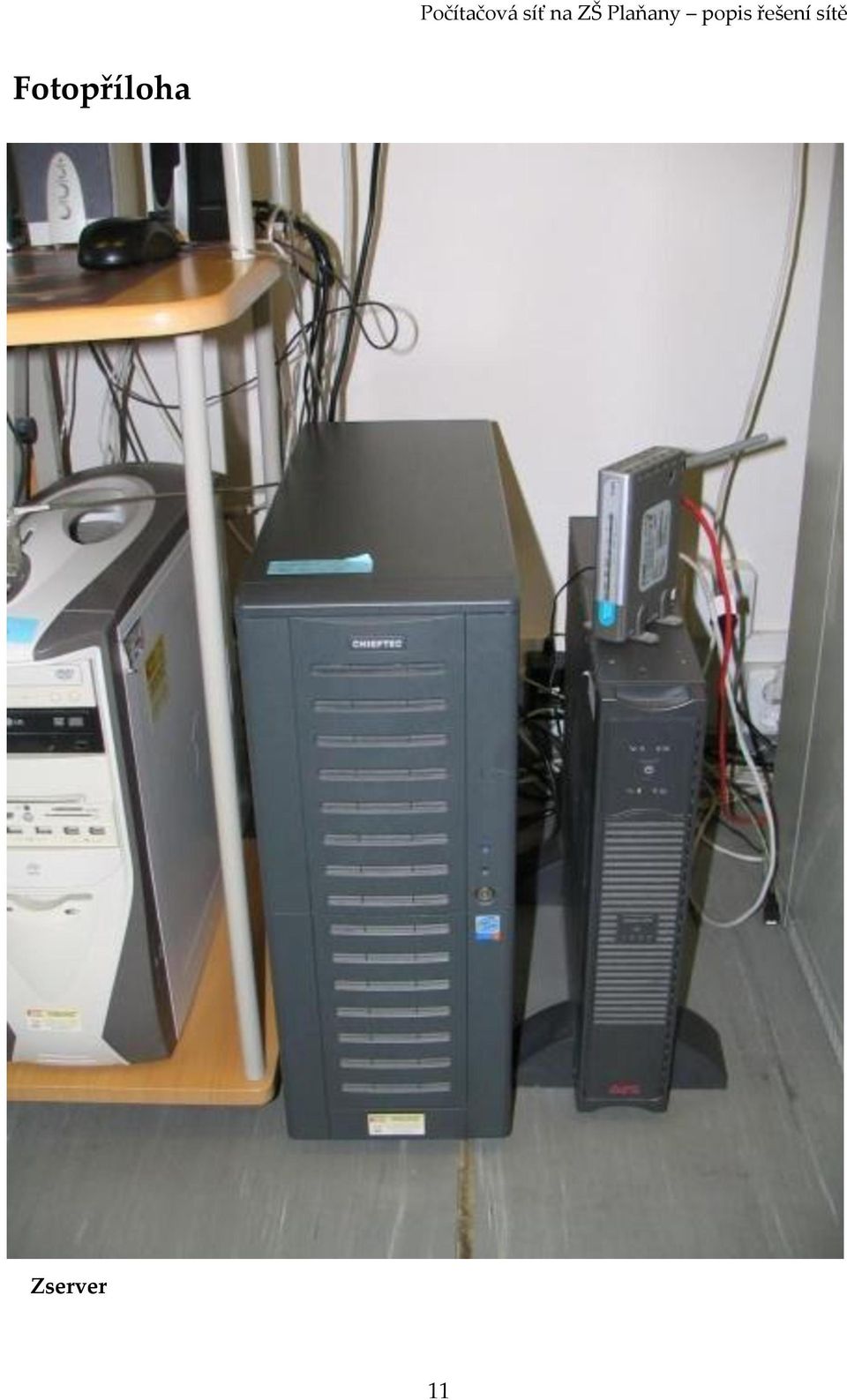

10 Fotopříloha Zserver 11

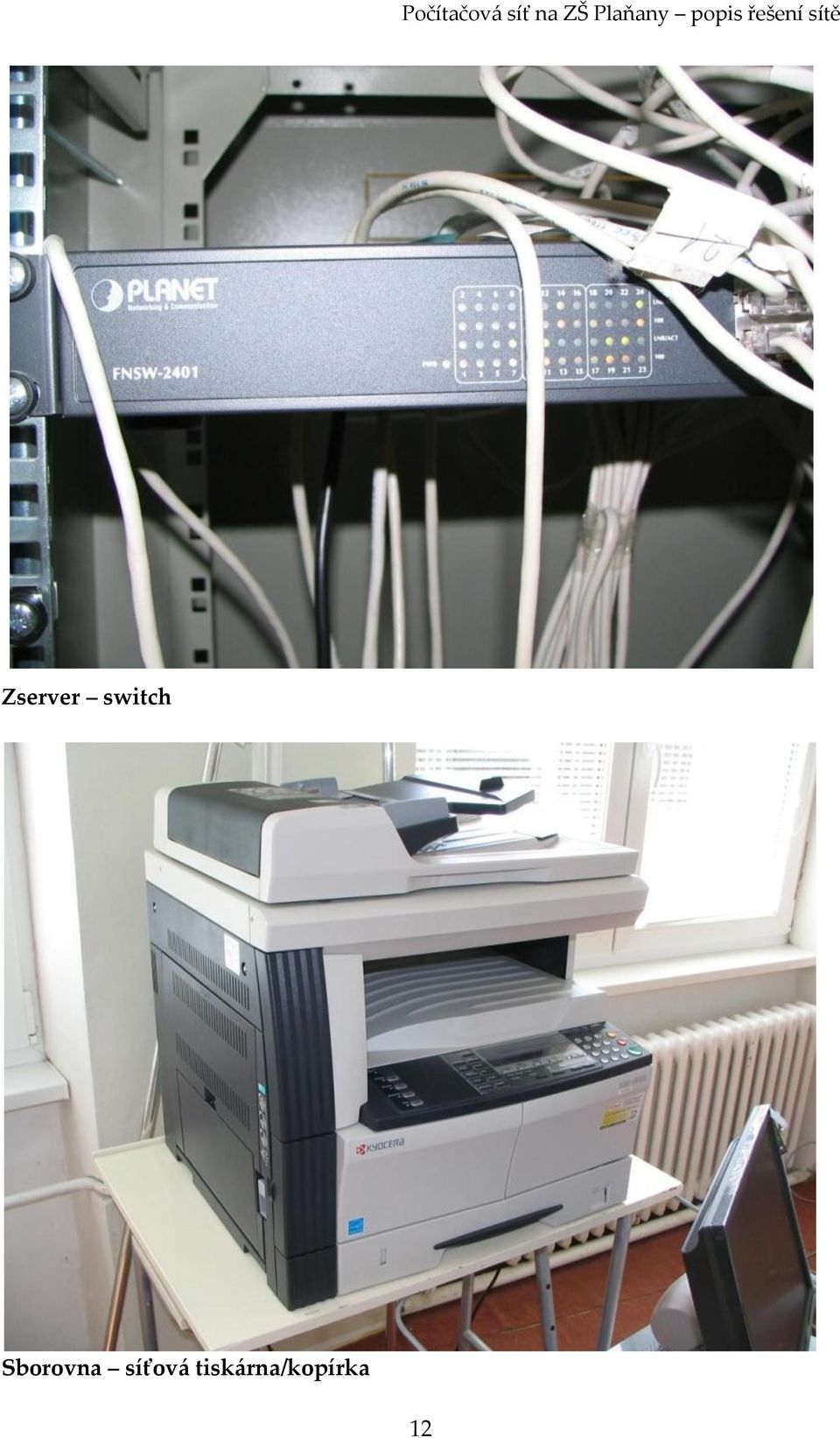

11 Zserver switch Sborovna síťová tiskárna/kopírka 12

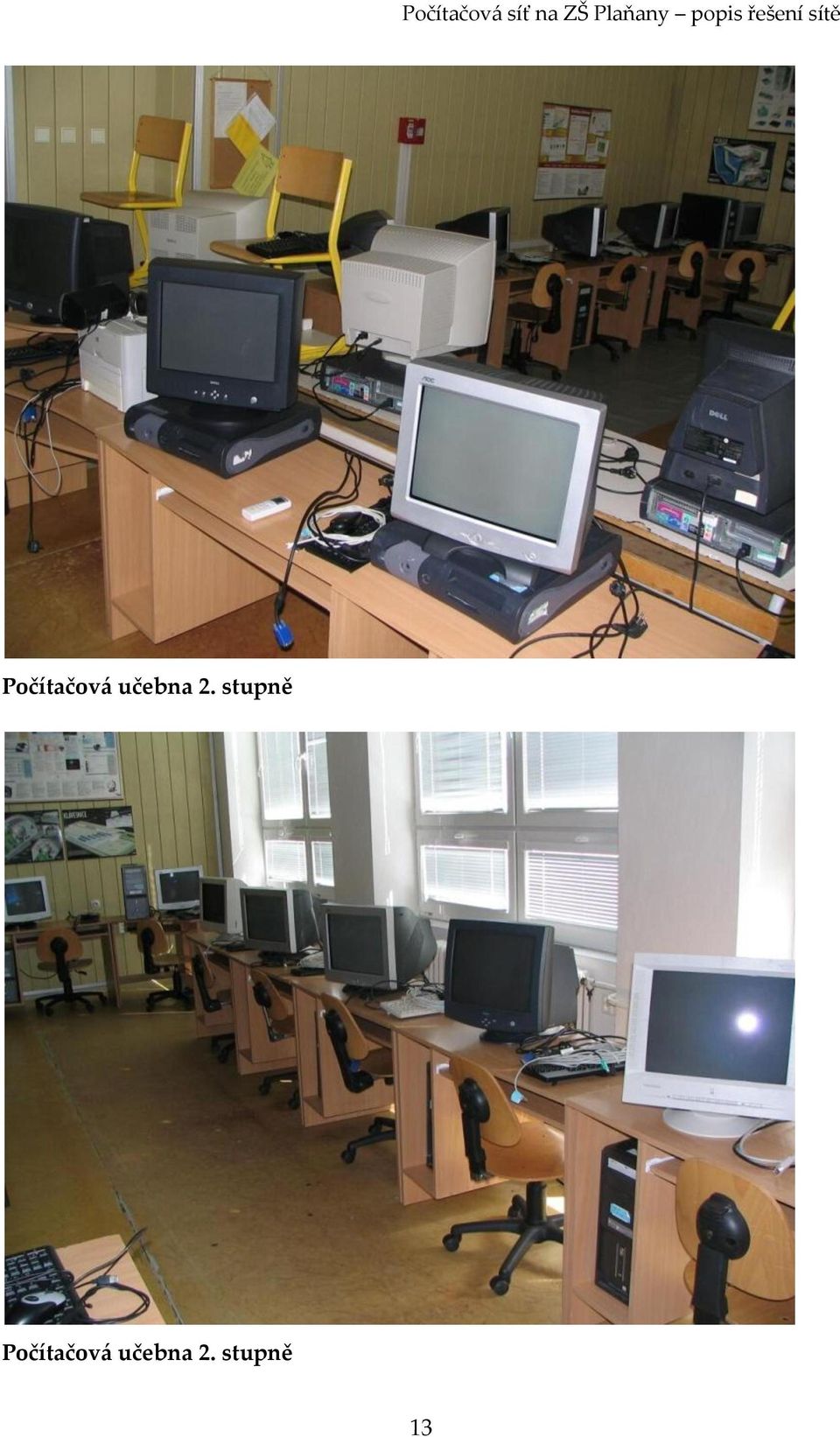

12 Počítačová učebna 2. stupně Počítačová učebna 2. stupně 13

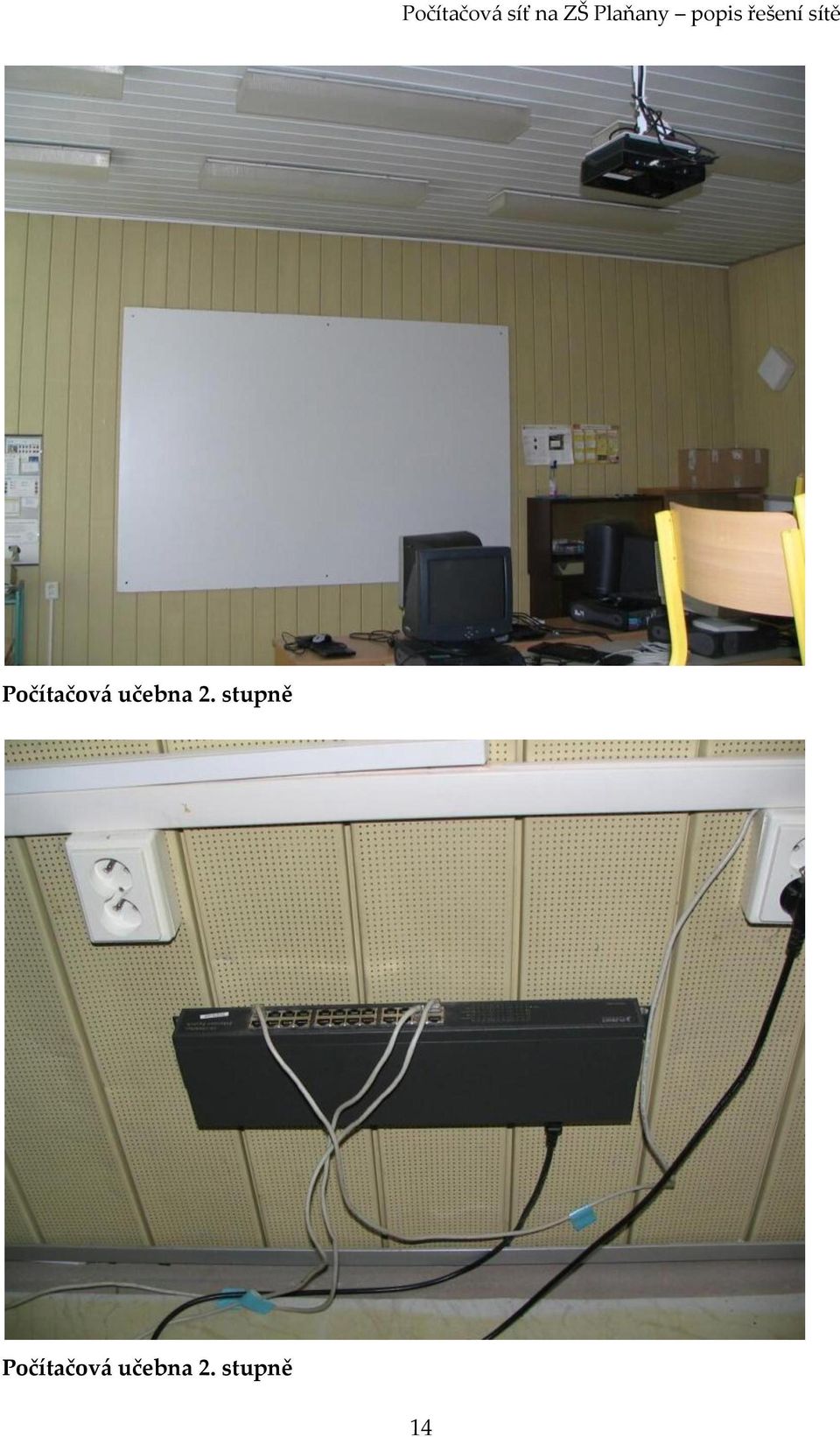

13 Počítačová učebna 2. stupně Počítačová učebna 2. stupně 14

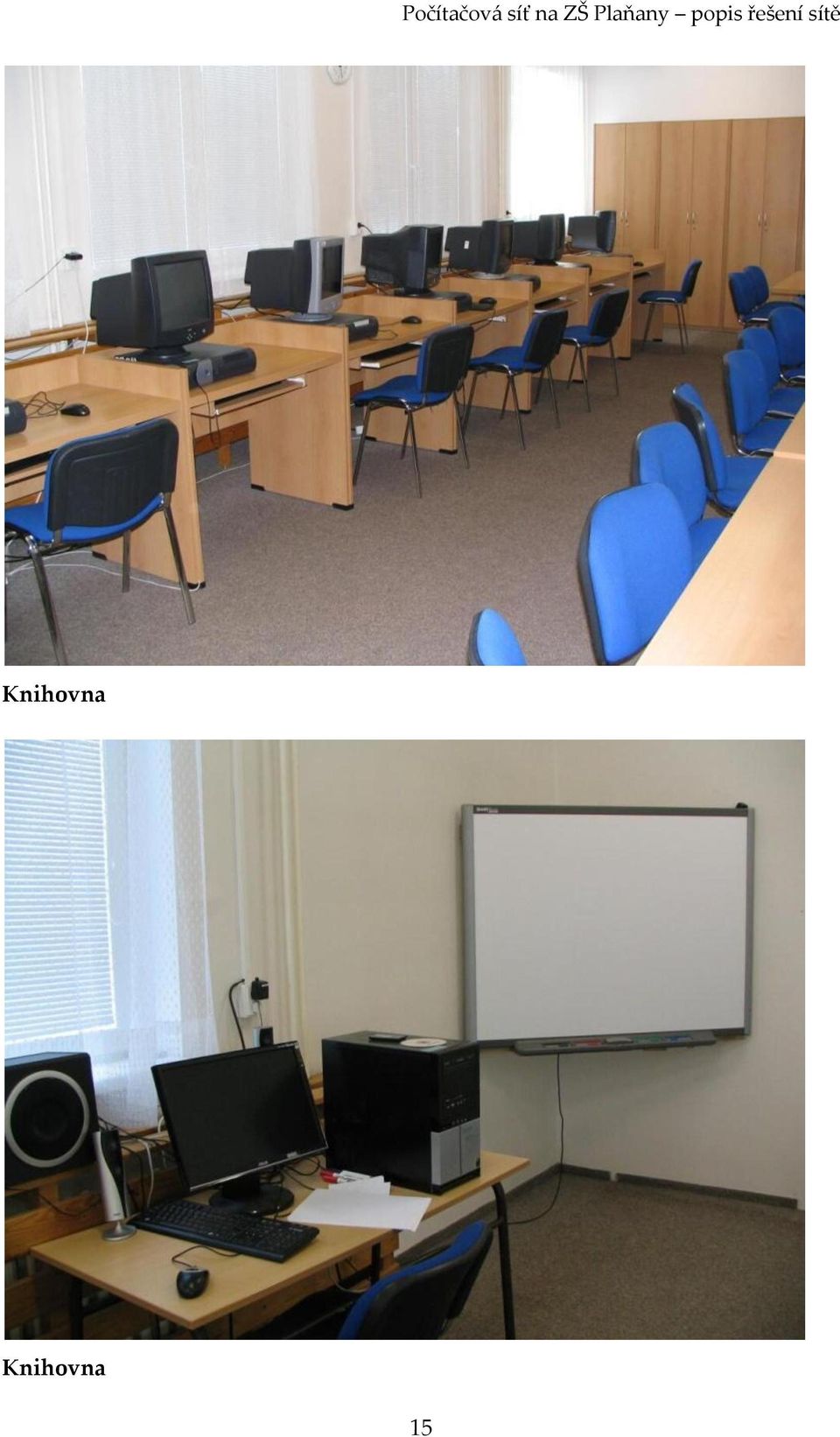

14 Knihovna Knihovna 15

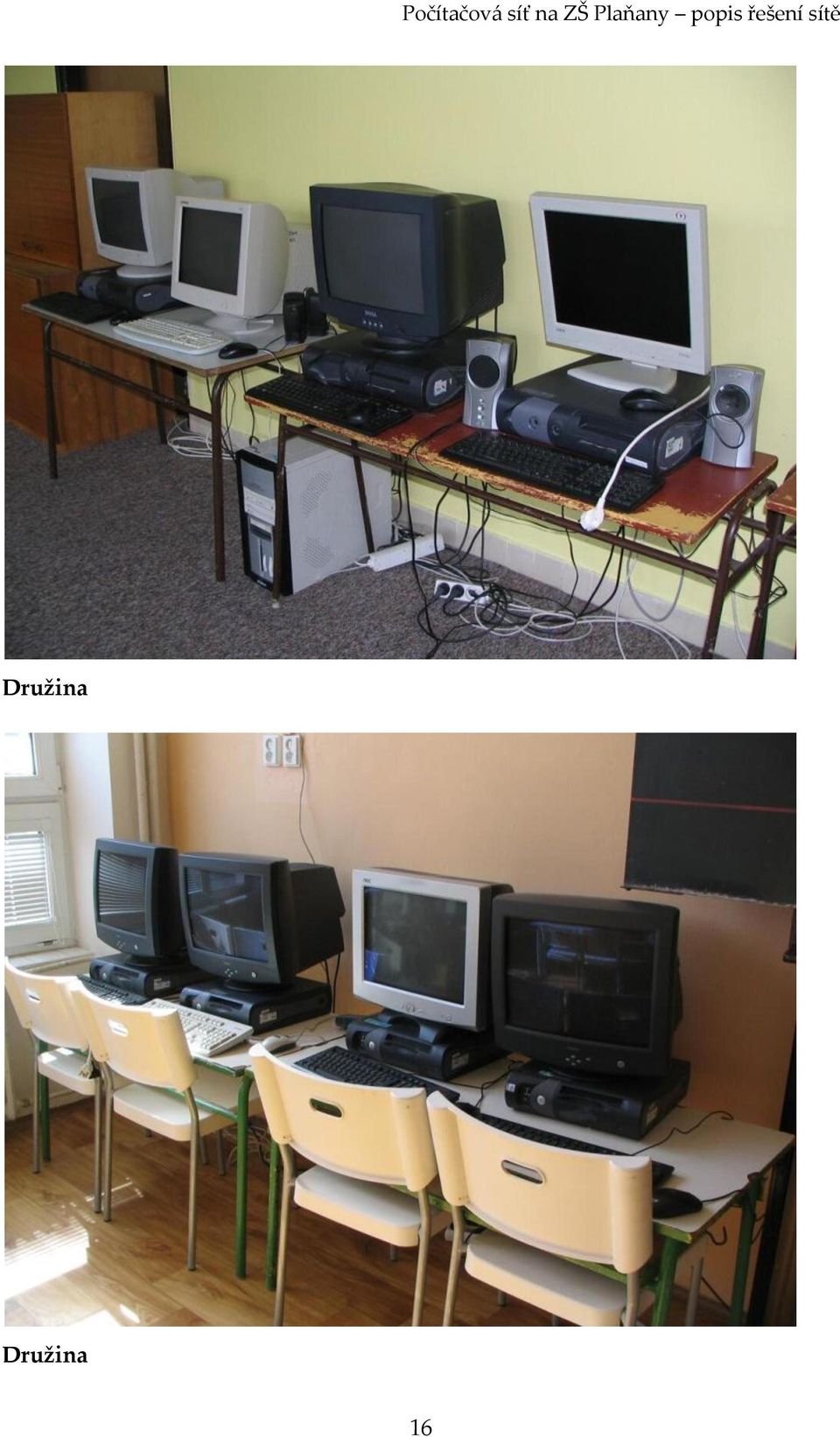

15 Družina Družina 16
