1 Škoda Rapid Představení vozidla Dílenská učební pomůcka ŠkOda Service 95

2 Při výběru názvu pro nový model sáhla automobilka Škoda Auto do své výrobní historie. Zvolila jméno, které se na škodovkách již v minulosti objevilo ve dvou výrobních obdobích. Vůbec poprvé se tak stalo u modelu Škoda 420 Rapid v roce 1934, Rapidy se pak v různých modifikacích vyráběly až do roku Druhá výrobní etapa automobilů s názvem Rapid začala o třicetčtyři let později. V roce 1981 automobilka uvedla na trh model Škoda Garde, který byl záhy přejmenován na Rapid. Výroba Rapidů byla ukončena v roce 1990 s modelem Škoda 136 Rapid. V roce 2012 představuje Škoda Auto nový model Škoda Rapid, u kterého se nám nyní zdá nemožné, že by se někdy mohl stát veteránem. Škoda Rapid 1500 OHV, typové označení 922, výroba tohoto modelu probíhala v letech (Zdroj: Archiv společnosti Škoda Auto) SP95_01 Škoda Rapid 130, typové označení 743 výroba probíhala v letech (Zdroj: Archiv společnosti Škoda Auto) SP95_02

3 Obsah Ohlédnutí do historie Úvod Představení nového automobilu Design karoserie a vnější prvky vozu Koncept odkládacích prostor v interiéru vozu Chytrá řešení Kryt B sloupku Rozměry vozidla Vnější a vnitřní rozměry vozidla Hmotnosti a objemy Karoserie Skelet karoserie Progresivně deformovatelná přední část vozu Motory Přehled motorizací Zážehový motor 1,2 MPI/55 kw Zážehový motor 1,2 TSI/63 kw a 1,2 TSI/77 kw Zážehový motor 1,4 TSI/90 kw Vznětový motor 1,6 TDI CR DPF/66 kw a 1,6 TDI CR DPF/77 kw Převodovky Přehled převodovek, tabulky s převodovými poměry Pětistupňové manuální převodovky 02T a 02R Šestistupňová manuální převodovka 02U Automatická převodovka 0AM Podvozek Konstrukce podvozkové skupiny Přední náprava Zadní náprava Brzdy Kola a pneumatiky Osvětlení vozu Přední světlomety Funkce Day Light režim denního svícení Mlhové světlomety s funkcí Corner (světla pro odbočování) Zadní skupinová svítilna Systém airbagů Airbagy Deaktivace čelního airbagu spolujezdce Antény, rádia a MDI Anténní systém Anténní systém pro jednotunerová rádia Anténní systém pro dvoutunerová rádia, navigaci a GSM MDI rozhraní Media Device Interface Přístroje a kontrolní světla Panel přístrojů Základní provedení panelu přístrojů Panel přístrojů se středovým multifunkčním ukazatelem MFA Panel přístrojů se středovým ukazatelem Maxi DOT Kontrolní světla Ovládací prvky Multifunkční volant Tlačítková lišta

4 Výroba vozu je pro evropský trh situována do mateřského závodu v Mladé Boleslavi. SP95_96 Pokyny k montáži a demontáži, k opravám, k diagnostice a podrobné uživatelské informace naleznete v diagnostických přístrojích VAS a v palubní literatuře. Redakční uzávěrka proběhla 9/2012. Tento sešit nepodléhá aktualizaci. SP95_00 4

5 1. Úvod 1.1 Představení nového automobilu Škoda Rapid Prostorný elegantní kompaktní liftback. U automobilu Škoda Rapid byly již výhradně aplikovány prvky nového designu, který bude v následujících letech mezi sebou navzájem propojovat nové modely vozů značky Škoda. Nový automobil doplňuje modelovou řadu a náleží mu místo mezi vozy Škoda Fabia a Škoda Octavia. Širší paleta vyráběných modelů tak dává zákazníkovi možnost efektivně vybrat vůz podle jeho specifických potřeb a možností. Škoda Rapid je vybavena moderní technikou včetně spolehlivých a úsporných koncernových agregátů. S dostatkem vnitřního prostoru se vůz stává ideálním rodinným společníkem s vynikajícím poměrem ceny a užitné hodnoty. SP95_04 5

6 1.2 Design karoserie a vnější prvky vozu Již od úplného začátku se poznávacím znamením nového modelu stalo designové ztvárnění pátých dveří Rapidu. Jde o linie lomených ploch, které vymezují prostor pro registrační značku. Hrany ploch svým protnutím navazují na zadní sdružené svítilny a tak tvoří velmi harmonický, přitom však výrazný a s jiným vozem nezaměnitelný celek. rozšířené blatníky SP95_11 Nově upravené logo, které začala Škoda Auto používat na jaře 2011 kombinuje chromovaný okřídlený šíp v kruhu s černým pozadím. Vavříny ani nápis Škoda už nejsou jeho součástí. Nápis Škoda byl nově umístěn dozadu na páté dveře. modernizované logo dominantní linie prolisu navazující na masku chladiče SP95_09 maska chladiče s chromovaným rámečkem se již nezvedá s kapotou motoru, ale je pevnou součástí přídě vozu 6

7 B sloupek v černé barvě doplňuje plynulost linie bočního prosklení vozu SP95_34 SP95_08 výrazný prolis ve spodní části dveří nová řada designových litých kol, viz str. 35 tohoto sešitu označení automobilky nápisem Škoda označení modelu nápisem Rapid zadní sdružené svítilny, pro Škoda Auto již tradičního tvaru, do písmene C třípísmenné označení motorizace SP95_10 7

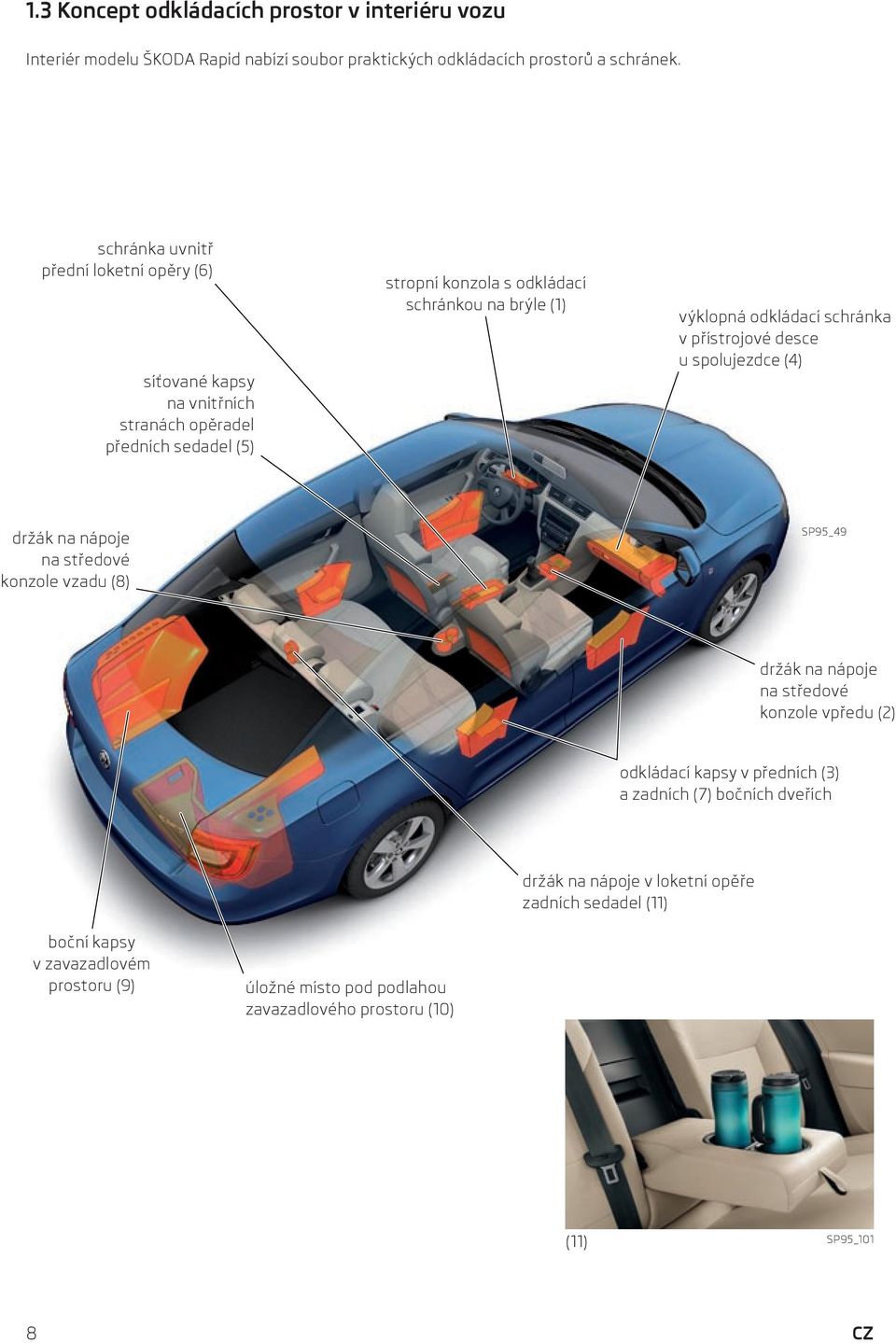

8 1.3 Koncept odkládacích prostor v interiéru vozu Interiér modelu Škoda Rapid nabízí soubor praktických odkládacích prostorů a schránek. schránka uvnitř přední loketní opěry (6) síťované kapsy na vnitřních stranách opěradel předních sedadel (5) stropní konzola s odkládací schránkou na brýle (1) výklopná odkládací schránka v přístrojové desce u spolujezdce (4) držák na nápoje na středové konzole vzadu (8) SP95_49 držák na nápoje na středové konzole vpředu (2) odkládací kapsy v předních (3) a zadních (7) bočních dveřích držák na nápoje v loketní opěře zadních sedadel (11) boční kapsy v zavazadlovém prostoru (9) úložné místo pod podlahou zavazadlového prostoru (10) (11) SP95_101 8

9 (1) SP95_69 (2) SP95_72 (3) SP95_73 (4) SP95_74 (5) SP95_70 (6) SP95_71 (7) SP95_68 (8) SP95_67 (9) SP95_75 (10) SP95_76 9

10 1.4 Chytrá řešení S vozem Škoda Rapid přichází novinky do rodiny Simply Clever řešení. Škrabka na led Na vnitřní straně krytu hrdla palivové nádrže najdete škrabku na led, která je tak rychle dostupná ještě před otevřením vozu. SP95_81 Kapsa pro výstražnou vestu Pod sedadlem řidiče je speciální kapsa pro uložení výstražné vesty. Řidič má vestu v přímém dosahu a v případě potřeby je výstražná vesta, jako důležitý ochranný bezpečnostní prvek, ihned k dispozici. SP95_78 SP95_80 SP95_77 Oboustranný koberec zavazadlového prostoru Textilní koberec dna zavazadlového prostoru, lze použít také z rubu. Jednoduchým otočením koberce, tak získáte snadno omyvatelný povrch. Odpadkový koš Dalším chytrým řešením ve voze Škoda Rapid je vyjímatelný odpadkový koš ve výplni předních dveří. 10

11 1.5 Kryt B sloupku Boční dveře vozu Škoda Rapid se výrazně odlišují od ostatních vozů Škoda tenkým svislým rámem oken v prostoru B-sloupku. SP95_36 Mezi okenními částmi dveří vzniká proluka, kterou elegantně vyplňuje černý lesklý kryt B-sloupku. Hmotu ze dveří tím designéři přesunuli na nepohyblivou část karoserie. Tenké okenní rámečky působí při otevření dveří svěže a lehce. Plastový kryt je k B-sloupku připevněn dvěma klipy a dvěma šrouby. SP95_37 11

12 2. Rozměry vozidla 2.1 Vnější a vnitřní rozměry vozidla SP95_03 SP95_05 SP95_06 12

13 SP95_07 Rozměry vozidla v tabulce Délka Šířka (bez vnějších zrcátek) Šířka (včetně vnějších zrcátek) Výška (při pohotovostní hmotnosti) Světlá výška (při pohotovostní hmotnosti) Rozvor Převis vpředu Rozchod kol vpředu Rozchod kol vzadu Převis vzadu Prostor pro hlavu vpředu Prostor pro hlavu vzadu Prostor pro kolena vzadu 4483 mm 1706 mm 1940 mm 1461 mm 136 mm 2602 mm 877 mm 1463 mm* 1500 mm* 1004 mm 1014 mm 972 mm 65 mm * Rozchod kol pro motorizaci 1,2 MPI/55 kw Při vývoji automobilu modelu Škoda Rapid byl kladen důraz na pohodlné sezení na zadních sedadlech s dostatečným prostorem pro nohy i nad hlavou pasažérů. Také se podařilo navrhnout velký zavazadlový prostor viz tabulka na str. 14 tohoto sešitu. 13

14 2.2 Hmotnosti a objemy Hmotnosti a objemy Součinitel odporu vzduchu C x 0,3 Objem palivové nádrže 55 l Pohotovostní hmotnost vozu 1135 kg* Užitečné zatížení vozu 535 kg* Celková hmotnost vozu 1595 kg* Maximální zatížení střechy 75 kg * Hmotnosti platné pro motorizaci 1,2 MPI/55 kw Parametry zavazadlového prostoru Objem zavazadlového prostoru (se sadou na opravu pneumatik) Maximální objem po sklopení zadních opěradel (se sadou na opravu pneumatik) Výška nákladové hrany (při pohotovostní hmotnosti) Délka Šířka (mezi podběhy) Výška (ke krytu) 550 l (včetně úložného prostoru pod podlahou) l (včetně úložného prostoru pod podlahou a prostoru pro nohy zadních cestujících) 690 mm 1048 mm 1008 mm 548 mm SP95_42 14

15 3. Karoserie 3.1 Skelet karoserie Karoserie je vyrobena z ocele. Její tuhost zaručuje vysokou úroveň bezpečnosti posádky. Z vysokopevnostních ocelí o pevnosti MPa* jsou vyrobeny A a B sloupky, které chrání posádku při čelním i bočním nárazu. Téměř dvě třetiny karoserie (62,7 %) jsou z ocelí s pevností MPa*. Tuhost karoserie také pozitivně ovlivňuje jízdní vlastnosti nového modelu Škoda Rapid, které nejsou narušovány kroucením karoserie v zatáčkách nebo při jízdě na nerovném povrchu. * Mez kluzu v tahu. Pevnost materiálu Rp 0,2 (MPa) Hmotnostní podíl (%) < 200 MPa 42,88 % MPa 46,95 % MPa 1,63 % MPa 8,54 % SP95_12 SP95_12 Statická torzní tuhost karoserie je na úrovni druhé generace modelu Octavia, posun oproti první generaci modelu Octavia je výrazný, viz tabulka. Model Rok zkoušky Statická torzní tuhost [knm/ ] Rapid ,12 Octavia II ,08 Octavia I ,12 Prvky karoserie směřující k ochraně pasažérů: Přední a zadní část vozu je progresivně deformovatelná, tak aby pohltila kinetickou energii při nárazu Tuhá konstrukce karoserie zejména v oblasti prostoru pro posádku Robustní konstrukce prahů a bočních sloupků Boční výztuhy ve dveřích zvyšující ochranu při nárazu z boku Uložení hnacího ústrojí zabraňující jeho vniknutí do prostoru pro cestující Přední část vozu (nárazník, světlomety, kapota a její uchycení, části motoru) je navržena v souladu s požadavky ochrany chodců s cílem minimalizovat následek střetu. 15

16 3.2 Progresivně deformovatelná přední část vozu Mřížka chladiče je u vozu Škoda Rapid pevně spojena s nárazníkem. Již tedy není napojena na víko motorové části, jako tomu bylo u předešlých modelů. Konstrukce nárazníku je koncipována tak, aby při nárazech v nízkých rychlostech docházelo k co nejmenším poškozením důležitých dílů pod přední maskou vozu. Pod předním nárazníkem vozu Škoda Rapid jsou uloženy tyto konstrukční prvky pasivní bezpečnosti vozu: spodní mřížka tlumič nárazu nosník předního nárazníku Spodní mřížka a tlumič nárazu Spodní mřížka a tlumič nárazu jsou navrženy v souladu s požadavky na ochranu chodců. Mřížka zabraňuje při nárazu, v malých rychlostech, prohnutí nárazníku. (Nedojde tak k zasunutí těla chodce směrem pod vůz.) Pěnový tlumič je vyroben z polypropylenu, je upevněn na příčném nosníku nárazníku, při malých rychlostech vozidla pohlcuje kinetickou energii vzniklou nárazem. (Změkčuje náraz při případném střetu těla chodce s vozidlem.) Nosník předního nárazníku Krajní části nosníku předního nárazníku jsou záměrně deformovatelné. Nosník pohltí velkou část kinetické energie, která vzniká při čelním nárazu. Účinně tak snižuje riziko poškození motorové části vozu a především prostoru pro posádku automobilu. SP95_32 nosník předního nárazníku záměrně deformovatelná oblast nosníku předního nárazníku 16

17 modul přední stěny nosník předního nárazníku SP95_31 záměrně deformovatelná oblast nosníku předního nárazníku tlumič nárazu (pěnová výplň) spodní výztuha nárazníku přední nárazník s maskou chladiče 17

18 4. Motory 4.1 Přehled motorizací Škoda Rapid vstupuje na trh v kombinaci s šesticí pohonných jednotek. Čtyř benzínových a dvou naftových agregátů. Motory doplňuje pěti a šestistupňová manuální převodovka a také automatická sedmistupňová převodovka 0AM (DSG). Kombinaci konkrétních motorizací s jednotlivými převodovkami uvádí následující tabulky: Zážehové motory 5 stupňová manuální převodovka 6 stupňová manuální převodovka 7 stupňová automatická převodovka 1,2 MPI/55 kw 1,2 TSI/63 kw 1,2 TSI/77 kw 1,4 TSI/90 kw Vznětové motory 5 stupňová manuální převodovka 6 stupňová manuální převodovka 1,6 TDI/66 kw 7 stupňová automatická převodovka 1,6 TDI/77 kw vačkové hřídele rozvodový řetěz píst vyvažovací závaží na klikovém hřídeli ojnice klikový hřídel řetěz pohonu olejového čerpadla vyvažovací závaží na vyvažovacím hřídeli olejové čerpadlo SP95_33 Zážehový motor 1,2 MPI/55 kw 18

19 4.1.1 Zážehový motor 1,2 MPI/55 kw Motor 1,2 MPI/55 kw je třetím vývojovým stupněm osvědčeného tříválcového HTPéčka s dvanácti ventily, tedy čtyřmi na každý válec. Jeho předchůdci o výkonech 47 a 51 kw úspěšně pohánějí fábie první a druhé generace a také model Škoda Roomster. Blok i hlava válců jsou vyrobeny ze slitiny hliníku. Pohon dvou vačkových hřídelů a olejového čerpadla zajišťuje bezúdržbový řetězový převod. Ventilový rozvod je opatřen hydraulickým vyrovnáváním ventilové vůle. Klidný chod motoru obstarává vyvažovací hřídel. Výkonový a momentový diagram Technické údaje 1,2 MPI/55 kw P (kw) P výkon M točivý moment n otáčky motoru n (min -1 ) M (Nm) Konstrukce zážehový, řadový motor, OHC, chlazený kapalinou, uložený vpředu napříč Počet válců 3 Zdvihový 1198 cm 3 objem Vrtání 76,5 mm Zdvih 86,9 mm Max. výkon 55 kw při 5400 min -1 Max. točivý 112 Nm při 3750 min -1 moment Kompresní 10,5 : 1 poměr Plnění elektronické vícebodové vstřikování paliva MPI Zapalování elektronické bezdotykové, řízené řídicí jednotkou Mazání tlakové oběžné s plnoprůtokovým čističem oleje Palivo bezolovnatý benzin min. o. č. 95 (91)* Emisní norma EU 5 * Při použití benzinu s nižším oktanovým číslem může dojít k mírnému snížení výkonu. 19

20 4.1.2 Zážehový motor 1,2 TSI/63 kw a 1,2 TSI/77 kw Vývojovým předchůdcem motoru 1,2 TSI je agregát 1,4 TSI/92 kw známý z modelu Škoda Superb II. Obě výkonové varianty motoru 1,2 TSI jsou moderní čtyřválcové agregáty s dvěma ventily na válec. Motory jsou přeplňovány turbodmychadlem a vykazují tak dobré dynamické vlastnosti s vysokým točivým momentem již v nízkých otáčkách (viz grafy na str. 21.) Rozdílný SW řídicí jednotky motoru poskytuje z objemu cm 3 dvě výkonové varianty 63 kw a 77 kw. Blok i hlava válců jsou vyrobeny ze slitiny hliníku. Pohon vačkového hřídele a olejového čerpadla zajišťuje bezúdržbový řetězový převod. Dvouventilový rozvod přináší díky menšímu počtu dílů úsporu hmotnosti a menší třecí ztráty motoru. Výfukové ventily jsou plněny sodíkem. SP95_28 Technické údaje SP95_29 1,2 TSI/63 kw a 1,2 TSI/77 kw Konstrukce zážehový, řadový motor, OHC, přeplňovaný turbodmychadlem chlazený kapalinou, s přímým vstřikováním paliva, uložený vpředu napříč Počet válců 4 Zdvihový 1197 cm 3 objem Vrtání 71 mm Zdvih 75,6 mm Max. výkon 63 kw: 63 kw při 4800 min kw: 77 kw při 5000 min -1 Max. točivý moment Kompresní poměr Plnění Zapalování Mazání Palivo Emisní norma EU 5 63 kw: 160 Nm při min kw: 175 Nm při min -1 10,0 : 1 elektronicky řízené přímé vstřikování paliva elektronické bezdotykové, řízené řídicí jednotkou tlakové oběžné s plnoprůtokovým čističem oleje bezolovnatý benzin min. o. č. 95 (91)* * Při použití benzinu s nižším oktanovým číslem může dojít k mírnému snížení výkonu. 20

21 Výkonové a momentové diagramy porovnání rozsahu maximálního točivého momentu Jiný SW řídící jednotky u motoru 1,2 TSI/77 kw kromě většího výkonu nabízí také větší rozsah otáček, ve kterých má agregát maximální točivý moment. P (kw) n (min -1 ) P (kw) M (Nm) M (Nm) n (min -1 ) SP95_18 P výkon M točivý moment n otáčky motoru 21

22 4.1.3 Zážehový motor 1,4 TSI/90 kw Čtyřválec s litinovým blokem byl prvním koncernovým představitelem koncepce zvané downsizing. Redukce zdvihového objemu, menší setrvačné hmoty, přeplňování a přímý vstřik paliva jsou určujícími parametry tohoto agregátu. Výsledkem je vysoká účinnost a z toho plynoucí vysoký výkon a příznivá spotřeba paliva. Pro model Rapid je použita verze s maximálním výkonem 90 kw. SP95_35 Výkonový a momentový diagram Technické údaje 1,4 TSI/90 kw P (kw) M (Nm) Konstrukce zážehový, řadový motor, 2xOHC, přeplňovaný turbodmychadlem, chlazený kapalinou, s přímým vstřikováním paliva, uložený vpředu napříč Počet válců 4 Zdvihový 1390 cm 3 objem Vrtání 76,5 mm Zdvih 75,6 mm Max. výkon 90 kw při 5000 min -1 Max. točivý moment 200 Nm při min -1 Kompresní poměr 10,0 : 1 P výkon M točivý moment n otáčky motoru n (min -1 ) SP95_17 Plnění elektronicky řízené přímé vstřikování paliva Zapalování elektronické bezdotykové, řízené řídicí jednotkou Mazání tlakové oběžné s plnoprůtokovým čističem oleje Palivo bezolovnatý benzin min. o. č. 95 Emisní norma EU 5 22

23 Motor 1,4 TSI/90 kw je turbodmychadlem přeplňovaný benzinový agregát. Turbodmychadlo poháněné výfukovými plyny, bylo navrženo tak, aby motor dosahoval vysokého točivého momentu již ve spodním rozsahu otáček. Vzduch se do motoru nasává přes vzduchový filtr, poté je stlačován oběžným kolem kompresoru turbodmychadla, kapalinový chladič, který omezuje teplotu stlačeného vzduchu je integrován do sacího potrubí, maximální plnicí tlak odpovídá 0,18 MPa. turbíny kompresoru turbodmychadla sací potrubí výfukové potrubí SP95_39 Řez turbodmychadlem motoru 1,4 TSI/90 kw 23

24 4.1.4 Vznětový motor 1,6 TDI CR DPF/66 kw a 1,6 TDI CR DPF/77 kw Vznětové motory 1,6 l TDI/66 kw a 77 kw jsou vybaveny moderním vstřikováním common-rail, čtyřmi ventily na válec ovládaných dvojicí vaček. Turbodmychadlo je vybaveno proměnnou geometrií lopatek. Čistotu výfukových plynů zajišťuje optimálně nastavený spalovací proces, recirkulace výfukových plynů a filtr pevných částic (DPF). čtyřventilová technika blok válců z šedé litiny, hlava válců z hliníkové slitiny kovaný klikový hřídel se čtyřmi vyvažovacími závažími systém vstřikování paliva common-rail vstřikovací jednotky ovládané piezoventilem vstřikovací tlak až 160 MPa kovové žhavicí svíčky sací potrubí z plastu filtr pevných částic s oxidačním katalyzátorem Technické údaje 1,6 TDI/66 kw a 1,6 TDI/77 kw vstřikovací ventil vysokotlaký zásobník paliva SP95_20 Konstrukce vznětový, řadový motor, 2xOHC, přeplňovaný turbodmychadlem s nastavitelnou geometrií lopatek, chlazený kapalinou, s přímým vysokotlakým vstřikováním paliva, uložený vpředu napříč Počet válců 4 Zdvihový 1598 cm 3 objem Vrtání 79,5 mm Zdvih 80,5 mm Max. výkon 66 kw při 4200 min kw při 4400 min -1 Max. točivý moment Kompresní poměr Plnění Zapalování Mazání Palivo Emisní norma EU 5 63 kw: 160 Nm při min kw: 175 Nm při min -1 16,5 : 1 elektronicky řízené vysokotlaké vstřikování systémem common-rail elektronické bezdotykové, řízené řídicí jednotkou tlakové oběžné s plnoprůtokovým čističem oleje motorová nafta SP95_40 vysokotlaké palivové čerpadlo 24

25 Výkonové a momentové diagramy P (kw) M (Nm) n (min -1 ) SP95_16 P (kw) M (Nm) n (min -1 ) SP95_15 P výkon M točivý moment n otáčky motoru 25

26 5. Převodovky 5.1 Přehled převodovek, tabulky s převodovými poměry Převodovky ve spojení s benzinovými motory Každému ze čtyř benzinových motorů ve voze Škoda Rapid byla přiřazena konkrétní převodovka. Pro benzinové agregáty 1,2 MPI/55 kw a 1,2TSI/63 kw je použita pětistupňová manuální převodovka MQ200. Ke každému z těchto dvou motorů jsou v převodovkách odlišně nastavené převodové poměry. Motor 1,2 TSI/77 kw je vybaven šestistupňovou manuální převodovkou 02U (MQ200-6F) s jemnějším odstupňováním. Agregát 1,4 TSI/90 kw je v novém voze Škoda Rapid uložen výhradně se sedmistupňovou automatickou převodovkou 0AM. Převodovky modelu Škoda Rapid v kombinaci s benzinovými motory charakteristika převodů 02TQ (MQ200-5F) 1,2 MPI/55 kw 02TM (MQ200-5F) 1,2 TSI/63 kw 02U (MQ200-6F) 1,2 TSI/77 kw 0AM (DQ200-7F) 1,4 TSI/90 kw rozvodovka (stálý převod) 4,929 3,625 3,933 4,800*/3,429**/4,5*** 1. rychlostní stupeň 3,77 3,77 3,62 3,5 2. rychlostní stupeň 2,10 1,95 1,95 2,09 3. rychlostní stupeň 1,28 1,28 1,28 1,34 4. rychlostní stupeň 0,88 0,93 0,93 0,93 5. rychlostní stupeň 0,67 0,74 0,74 0,97 6. rychlostní stupeň 0,61 0,78 7. rychlostní stupeň 0,65 zpátečka 3,18 3,18 3,18 3,72 Převodový poměr rozvodovky pro: *1.,2.,3. a 4. rychlostní stupeň; **5., 6. a 7. stupeň; ***pro zpátečku. Převodovky ve spojení s dieselovými motory Větší točivý moment vznětových motorů 1,6 TDI rozvádějí pětistupňové manuální převodovky MQ250. K motoru 1,6 TDI/66 kw lze zvolit také automatickou převodovku 0AM. Převodovky modelu Škoda Rapid v kombinaci s dieselovými motory charakteristika převodů 02R (MQ250-5F) 1,6 TDI/66 kw a 1,6 TDI/77 kw 0AM (DQ200-7F) 1,6 TDI/66 kw rozvodovka (stálý převod) 3,158 4,800*/3,429**/4,5*** 1. rychlostní stupeň 3,78 3,5 2. rychlostní stupeň 2,12 2,09 3. rychlostní stupeň 1,27 1,34 4. rychlostní stupeň 0,86 0,93 5. rychlostní stupeň 0,66 0,97 6. rychlostní stupeň 0,78 7. rychlostní stupeň 0,65 zpátečka 3,60 3,72 26

27 5.2 Pětistupňové mechanické převodovky 02T (MQ200-5F) a 02R (MQ250-5F) Osvědčené mechanické pětistupňové převodovky jsou používány i v ostatních modelech Škoda Auto. Převodovka 02T pod výrobním označením MQ200 je konstruována na přenos maximálního točivého momentu 200 Nm. Obdobné konstrukce je převodovka 02R výrobního označení MQ250, ta je schopna přenášet točivý moment 250 Nm - tato převodovka je u vozu Škoda Rapid přiřazena k naftovým motorům. Znaky převodovek 02T a 02R pět dopředných rychlostí + jedna zpětná rychlost hydraulické ovládání spojky mechanická převodovka a rozvodovka tvoří jednu součást pro snížení vnitřního tření jsou ozubená kola jednotlivých rychlostí uložena na jehlových ložiscích dvojnásobná synchronizace 1. a 2. rychlostního stupně vnitřní řazení, tzn. řadicí vidličky, jsou konstruovány jako kyvné, hřídel řazení je zasazen do převodovky shora trvalá olejová náplň po celou dobu životnosti převodovky (neprovádí se výměna oleje) šroub pro kontrolu stavu a množství oleje se u převodovky 02T nachází v oblasti diferenciálu a u převodovky 02R je vedle víka skříně převodovky SP95_25 SP95_ Šestistupňová mechanická převodovka 02U (MQ200-6F) Konstrukce šestistupňové převodovky 02U je obdobná jako u pětistupňových převodovek 02T a 02R. Jde o dvouhřídelovou převodovku, převodové ústrojí hnacího a hnaného hřídele je uloženo ve společné skříni s diferenciálem. Rychlostní stupně 1 a 2 mají synchronizační mechanizmus umístěn na hnané hřídeli, stupně 3, 4, 5 a 6 pak na hřídeli hnacím. SP95_100 27

28 5.4 Automatická převodovka 0AM (DQ200-7F) Automatická převodovka s dvojitou spojkou 0AM se skládá ze dvou dílčích převodovek. Každá z těchto dvou převodovek je po funkční stránce konstruována stejně jako mechanická převodovka a ke každé z nich je přiřazena jedna spojka. Obě spojky jsou konstruovány jako suché. Jsou ovládány mechatronikou v závislosti na řazeném převodovém stupni. Automatická převodovka 0AM je pro vůz Škoda Rapid dodávána s benzinovým motorem 1,4 TSI/90 kw a dieselovým agregátem 1,6 TDI/66 kw. Znaky automatické převodovky 0AM Dvojitá suchá spojka Oddělené olejové okruhy pro převodovku a mechatroniku Řízení mechatronikou Možnost manuální volby rychlostních stupňů Vysoká rychlost řazení První dílčí část spojky řadí liché rychlostní stupně, druhá pak stupně sudé a zpátečku Maximální přenášený točivý moment 250 Nm SP95_38 Důležité: V Dílenské učební pomůcce č. 94 naleznete podrobné informace k diagnostice automatické převodovky 0AM. mechatronika dvojitá spojka SP95_30 28

29 Převodovka pracuje se dvěma navzájem nezávislými olejovými okruhy, v každém s rozdílným druhem oleje: Olejový okruh mechanické převodovky Olejový okruh modulu mechatroniky Olejová náplň mechanické části převodovky zajišťuje mazání hřídelí a ozubených kol jednotlivých převodů. Speciální hydraulický olej v okruhu modulu mechatroniky je tlakován čerpadlem. Hydraulický olejový okruh slouží k ovládání spojek a k řazení převodových stupňů. Charakteristika automatické převodovky 0AM hmotnost včetně spojky 70 kg maximální točivý moment 250 Nm převodové stupně 7 převodových stupňů vpřed, 1 zpětný chod odstupňování převodových stupňů 8,1 provozní režimy automatický režim a režim Tiptronic množství oleje v převodovce 1,7 l - G množství oleje v mechatronice 1 l dílčí převodovka č. 2 spojka K2 spojka K1 SP95_41 dílčí převodovka č. 1 Schematické znázornění principu převodovky A0M 29

30 6. Podvozek 6.1 Konstrukce podvozkové skupiny Při stavbě podvozkové skupiny modelu Škoda Rapid byl použit modulární koncept, kdy jsou využívány identické prvky pro stavbu podvozku napříč koncernovými vozy. U nového modelu je použita přední náprava typu McPherson, kterou známe z vozů Fabia II. Jako zadní byla zvolena kliková náprava s vlečnými rameny, ta se používá například ve vozech Škoda Roomster. brzdové a stabilizační systémy: ABS a ESP kontrola tlaku v pneumatikách TPM+ elektronická uzávěrka diferenciálu EDS Dvouokruhová brzdová soustava s diagonálním uspořádáním (brzdové okruhy do X) a podtlakovým posilovačem brzd kotoučové brzdy na přední nápravě hřebenové řízení s elektrohydraulickým posilovačem, stejného typu, který je použit u vozů Fabia a Roomster 30

31 bubnové nebo kotoučové brzdy na zadní nápravě (dle motorizace a výbavy) SP95_21 zadní kliková náprava již používaná např. u modelu Škoda Roomster přední náprava typu McPherson byla s úpravami převzata z modelu Škoda Fabia II 31

32 6.2 Přední náprava Přední náprava montovaná do vozu Škoda Rapid je převzata z modelové řady Škoda Fabia II. Pro přední poháněná kola bylo použito kinematicky nezávislého zavěšení typu McPherson. Každá strana nápravy je tvořena trojúhelníkovým ramenem a tlumičovou jednotkou. Osa teleskopického tlumiče slouží jako horní otočný bod závěsu kola - plní funkci rejdového čepu. Charakteristika přední nápravy: nezávislé zavěšení předních kol s dobrou jízdní stabilitou dvouřadé kuličkové ložisko s kosoúhlým stykem integrované v hlavě kola kotoučové brzdy s vnitřním chlazením tlumičová jednotka stabilizátor převodka řízení rameno nápravy nápravnice SP95_23 32

33 6.3 Zadní náprava Ve voze Škoda Rapid je osazena kliková náprava známé konstrukce, která je používána v modelové řadě Škoda Roomster. (Stejný princip zavěšení kol je také použit u vozů Škoda Octavia první generace s předním pohonem a Škoda Superb první generace.) Náprava je tvořena dvěma vlečnými rameny, která jsou spojena příčným torzním členem. Na přední straně je těleso nápravy připojeno ke karoserii pomocí dvojice pryžokovových lůžek. Pružiny nápravy jsou ve spodní části ukotveny do ocelových lůžek, která jsou připevněna k vlečným ramenům. Horní část pružin se opírá o podélník karoserie. Charakteristika zadní nápravy: kliková náprava s dvěma vlečnými rameny propojenými torzním členem ramena nesou vinuté pružiny a teleskopické tlumiče dle motorizace a výbavy jsou na zadní nápravě použity bubnové nebo kotoučové brzdy teleskopické tlumiče vinutá pružina stabilizátor torzní člen SP95_24 pryžokovové lůžko vlečné rameno 33

34 6.4 Brzdy ŠKODA Rapid disponuje hydraulickou, dvouokruhovou brzdnou soustavou s diagonálním uspořádáním a podtlakovým posilovačem brzd. Přední náprava modelu Škoda Rapid je osazena kotoučovými brzdami s jednopístkovými plovoucími třmeny. K motorům 1,2 MPI/55 kw a 1,2 TSI/63 kw jsou k přední nápravě přiřazeny kotoučové brzdy o průměru 256 mm (tloušťce 22), k ostatním (silnějším) motorizacím, pak brzdy s větším průměrem 288 mm (tloušťce 25). Oba typy kotoučů předních brzd jsou duté s vnitřním chlazením. Zadní náprava je dle motorizace a výbavy osazena bubnovými nebo kotoučovými brzdami. Průměr bubnových brzd je 228 mm a šířka třecí plochy 32 mm. Kotoučové brzdy jsou plné, o průměru 230 mm (tloušťce 9 mm). Motorizace Kotoučové (ø ) Přední brzdy Kotoučové (ø ) Bubnové (ø ) Zadní brzdy Kotoučové (ø 230 9) 1,2 MPI/55 kw 1,2 TSI/63 kw 1,2 TSI/77 kw 1,4 TSI/90 kw 1,6 TDI/66 kw 1,6 TDI/77 kw Zadní bubnová brzda je nové konstrukce, k její opravě slouží speciální montážní přípravky T30114 a T T30115 T30114 Montážní kleště T30115 určené k roztažení brzdových čelistí, tak aby bylo možné namontovat samostav. Přípravek T30114 slouží k montáži spon, které zajišťují brzdové čelisti. SP95_84a SP95_84b 34

35 6.5 Kola a pneumatiky Ocelová kola s celoplošnými kryty: kryt Metis 14 kola pneu: 175/70 R14 kryt Dakara 15 kola pneu: 185/60 R15 SP95_43 SP95_44 Kola z lehké slitiny: Carme 15 kola pneu: 195/55 R15 Dione 16 kola pneu: 215/45 R16 SP95_45 SP95_46 Antia 16 kola pneu: 215/45 R16 Camelot 17 kola pneu: 215/40 R17 SP95_82 SP95_47 Exklusiv 17 kola pneu: 215/40 R17 SP95_48 35

36 7. Osvětlení vozu 7.1 Přední světlomety Přední světlomet obsahuje celkem čtyři žárovky a je rozdělen na tři komory. Vnější reflektor je vyhrazen pro potkávací světlo s halogenovou žárovkou H7/55 W. Reflektor blíže ke středu vozu obsahuje dvě žárovky: Žárovku denního / dálkového světla H15 a obrysové světlo osazené žárovkou W5W. Žárovka H15 je dvouvláknová, 55 W vlákno je určeno pro dálková světla, 15 W vlákno pro režim denního svícení. Posledním světlem je spodní vnitřní reflektor směrového světla, osazený žárovkou PY21W. obrysové světlo denní / dálkové světlo přední směrové světlo potkávací světlo SP95_ Funkce Day Light režim denního svícení Světla pro denní svícení se automaticky rozsvítí po zapnutí zapalování. Pro denní režim je rozsvíceno 15 W vlákno žárovky H15 a žárovka obrysového světla. denní svícení SP95_53b režim s potkávacími světly SP95_53b SP95_97 SP95_99 Spínač světel je pro denní svícení v poloze 0. Pro aktivaci/deaktivaci režimu denního svícení slouží spínač pod krytem pojistkové skříně v přístrojové desce. Tento spínač nenalezneme u modelů Škoda Rapid, které jsou vybaveny systémem START-STOP (viz popis aktivace denního svícení se START-STOP systémem na následující straně tohoto sešitu). 36

37 Deaktivace režimu denního svícení u modelů Škoda Rapid se systémem START-STOP Deaktivace se provádí po následujících krocích: Vypnout zapalování Přitlačit páčku směrových světel směrem k volantu, zároveň ji posunout dolů a v této poloze páčku přidržet Zapnout zapalování a vyčkat až 4x zabliká směrové světlo vlevo Vypnout zapalování - ozve se akustická signalizace potvrzující deaktivaci denního svícení Uvolnit páčku směrových světel Aktivace režimu denního svícení se provádí obdobným způsobem jako deaktivace, s tím rozdílem, že páčku směrových světel přitlačíte k volantu a zároveň posunete nahoru. Potvrzujícím signálem pro aktivaci je pak zablikání pravého směrového světla. Specifikace žárovek potkávací světlo denní / dálkové světlo obrysové světlo přední obrysové světlo zadní přední a zadní směrové světlo přední mlhové světlo zadní mlhové a obrysové světlo brzdové a obrysové světlo třetí brzdové světlo H7 12V/55W H15 12V 15/55W dvouvláknová W5W 12V/5W W3W PY21W H8 12V/35W P21/4W dvouvláknová P21/4W dvouvláknová LED 7.3 Mlhové světlomety s funkcí Corner (světla pro odbočování) Mlhové světlomety jsou umístěny v prostoru spoileru spodního nárazníku a osazeny halogenovou žárovkou H8. Mlhová světla kromě své standardní funkce umožňují také funkci Corner, která je realizována rozsvěcováním pravého nebo levého mlhového světla v závislosti na směru natočení volantu a zapnutých směrových světel na příslušnou stranu. Při zařazení zpátečky se rozsvítí obě přední mlhová světla. Pokud jsou zapnuta mlhová světla je funkce Corner potlačena. SP95_ Zadní skupinová svítilna Zadní skupinová svítilna je integrována do prostoru blatníku. Na pátých dveřích vozu Škoda Rapid tak nalezneme pouze svítilnu třetího brzdového světla. Zadní skupinová svítilna je koncipována, pro vozy Škoda do již známého tvaru písmene C. Svítilna obsahuje celkem šest žárovek: žárovku zadního směrového světla dvouvláknovou žárovku zadního mlhového a obrysového světla dvouvláknovou žárovku brzdového a obrysového světla žárovku zpětného světla dvě žárovky samostatných obrysových světel SP95_52 37

38 8. Systém airbagů 8.1 Airbagy Systém airbagů se u modelu Škoda Rapid skládá z následujících prvků: 6x airbag 1) čelní airbag řidiče 2) čelní airbag spolujezdce vypínatelný 3) boční airbag řidiče 4) boční airbag spolujezdce 5) hlavový airbag pro sedadla vlevo 6) hlavový airbag pro sedadla vpravo řídicí jednotka airbagů s integrovanými nárazovými senzory externí nárazové senzory kontrolka systému airbagů v panelu přístrojů vypínač airbagu spolujezdce kontrolka vypnutí airbagu spolujezdce svazek elektrické instalace Kontrolka systému airbagů v panelu přístrojů. SP95_92 Čidla integrovaná do řídicí jednotky Součástí řídicí jednotky jsou tři čidla: CISS senzor (Crash Impact Sound Sensing) akcelerační senzor čelního nárazu akcelerační senzor bočního nárazu CISS čidlo dokáže zachytit čelní náraz v nejkratším možném časovém horizontu. Akustická vlna nárazu, kterou senzor měří je zaznamenána dříve, než zpomalení vozu, sledované akceleračními čidly. Akcelerační čidla pracují na principu záporného zrychlení vozidla, první akcelerační senzor zaznamenává čelní náraz (společně s čidlem CISS), druhý pak náraz boční. boční airbag řidiče Externí senzory V systému airbagů modelu Škoda Rapid jsou využívána čtyři externí akcelerační čidla, která vyhodnocují příčné zrychlení vozu. S řídicí jednotkou airbagů jsou propojena pomocí elektrického svazku. Boční airbagy jsou uloženy v polstrování opěradel předních sedadel. Jedno čidlo je umístěno v dolní části B sloupku a jedno v dolní části sloupku C, stejně na obouch stranách vozu. Tyto senzory snímají všechny typy bočních nárazů. O aktivaci příslušných airbagů pak rozhodne řídicí jednotka na základě naprogramovaného algoritmu, který vyhodnocuje signály z externích senzorů a také signál z akceleračního senzoru bočního nárazu, který je integrován přímo v řídicí jednotce. boční airbag spolujezdce SP95_91 38

39 8.2 Deaktivace čelního airbagu spolujezdce Čelní airbag spolujezdce je vypínatelný, lze ho deaktivovat pomocí spínače umístěného v odkládací schránce v přístrojové desce u spolujezdce. Spínač se ovládá pomocí klíčku zapalování. SP95_86 čelní airbag spolujezdce čelní airbag řidiče SP95_89 Vypnutý airbag spolujezdce je signalizovaný na středovém panelu přístrojové desky rozsvícením oranžového nápisu OFF s piktogramem airbagu spolujezdce. Passenger AIR BAG SP95_85 hlavový airbag pro sedadla vlevo SP95_88 hlavový airbag pro sedadla vpravo SP95_90 39

40 9. Antény, rádia a MDI 9.1 Anténní systém Model Škoda Rapid je vybavován dvěma základními anténními systémemy, které jsou navrženy pro potřeby konkrétních skupin instalovaných koncových zařízení Anténní systém pro jednotunerová rádia Vozy s jednotunerovým AM/FM přijímačem (rádio Blues) jsou vybaveny anténním systémem s jednou anténou umístěnou na zadní části střechy vozu. Prut antény je odnímatelný. Signál je veden od antény k AM/FM přijímači koaxiálním kabelem, kterým je také napájen (12 V) aktivní zesilovač přijímaného radiového signálu umístěný v patici antény. aktivní zesilovač v patici antény rádio Blues SP95_63 upevňovací matice SP95_64 odnímatelný prut Vozy s dvoutunerovým AM/FM přijímačem (Swing, Amundsen+) jsou vybaveny anténním systémem s dvěma anténami. První prutovou umístěnou na zadní části střechy vozu. Prut antény je odnímatelný. Signál je veden od antény k AM/FM přijímači koaxiálním kabelem, kterým je také napájen (12 V) aktivní zesilovač přijímaného radiového signálu. Zesilovač najdeme v patici antény. Jako druhá anténa je použita síť vytápění zadního skla víka zavazadlového prostoru. Tato druhá anténa slouží za zdroj signálu pro druhý tuner autorádia. rádio Swing SP95_62 SP95_61 navigační systém Amundsen+ 40

41 Primární FM střešní anténa s integrovanými anténami pro navigaci Tento typ střešního přijímače v sobě integruje anténu pro primární tuner AM/FM rádia a anténu GPS pro navigaci. Patice střešní antény obsahuje aktivní zesilovače signálu antény pro AM/FM rádio (12V) a pro signál antény GPS (5V). aktivní zesilovač v patici antény upevňovací matice SP95_65 odnímatelný prut Sekundární FM anténa Anténa na víku zavazadlového prostoru využívá sít vytápění zadního skla, která je pro výhřev napěťově napájena. Napěťové žhavení odporové sítě je pro správnou funkci sekundární FM antény na obou pólech odděleno FM blokovacími obvody. Signál je do FM přijímače přiváděn přes impedanční transformátor (R254) koaxiálním kabelem. Umístění oddělovacích členů a impedančního transformátoru viz obrázek. Póly k připojení přívodních kabelů, k vyhřívání zadního skla. Součástí přívodních kabelů jsou oddělovací členy. umístění impedančního členu R254 vzhledem k motorku stírače zadního okna SP95_83 SP95_66 impedanční člen R254, přes který je anténa připojena k autorádiu 41

42 9.2 MDI rozhraní Media Device Interface Ve vozech Škoda Rapid, které jsou vybaveny MDI příslušenstvím, má posádka možnost využít MDI rozhraní. MDI rozhraní je složeno ze vstupního USB portu a vstupní zdířky AUX-IN. Uživatel vozu může přes USB port připojovat externí flash disky a přehrávat hudební soubory přímo z nich. MDI rozhraní je přes řídicí jednotku pro externí multimediální zařízení J650 propojeno s autorádiem, případně navigací přes tyto zařízení probíhá volba skladeb a jejich přehrávání, zobrazování názvů skladeb a jmen interpretů. USB port je propojen s řídicí jednotkou kabelem s konektory Mitsumi. Řídicí jednotka J650 je umístěna pod odkládací schránkou spolujezdce. připojení USB portu konektorem Mitsumi řídicí jednotka J650 pro externí multimediální zařízení SP95_55 SP95_54 vyvedení USB portu a AUX zdířky na středovém panelu Vstupní konektory, USB s digitálním signálem a analogový AUX-IN, jsou ve voze umístěny na středovém panelu pod ovládáním klimatizace. digitální vstup USB SP95_56 analogový vstup AUX-IN 42

43 10. Přístroje a kontrolní světla 10.1 Panel přístrojů Do modelu Škoda Rapid jsou dle stupně výbavy montovány tři verze sdružených panelů přístrojů Základní provedení panelu přístrojů Základní provedení sdruženého panelu přístrojů je přiřazeno k výbavě Active. Panel je vybaven dvěma analogovými ukazateli otáčkoměrem (vlevo) a tachometrem (vpravo). Displej uprostřed zobrazuje tyto funkce: hodiny celkový a denní stav km servisní intervaly palivoměr doporučení zařazení rychlostního stupně SP95_ Panel přístrojů se středovým multifunkčním ukazatelem MFA Toto provedení sdruženého panelu přístrojů je přiřazeno k výbavě Ambition. Oproti základnímu provedení je vybaveno středovým displejem MFA s palubním počítačem. Displej MFA uprostřed zobrazuje identické funkce jako displej základního provedení panelu přístrojů. Nad tento rámec zobrazuje: funkce palubního počítače hodnoty automatické převodovky (u modelů, které jsou touto převodovkou vybaveny) Designově se panel přístrojů odlišuje od základního provedení rámečky analogových ukazatelů v barvě chromu. SP95_60 43

44 Panel přístrojů se středovým ukazatelem Maxi DOT Toto provedení sdruženého panelu přístrojů je přiřazeno k výbavě Elegance. Panel přístrojů obsahuje čtyři analogové ukazatele. V prostoru otáčkoměru je umístěna ručička teploměru chladicí kapaliny, ve spodní části tachometru najdeme ukazatel palivoměru. Displej uprostřed Maxi DOT umožňuje kromě vyjmenovaných funkcí u nižších variant panelů, další nastavení elektronických systémů vozu. Rámečky analogových ukazatelů jsou v barvě chromu. kontrolka směrového světla otáčkoměr displej Maxi DOT tachometr umístění kontrolních světel v prostoru otáčkoměru umístění kontrolních světel v prostoru tachometru SP95_57 teploměr chladicí kapaliny palivoměr ovládací tlačítka Displej Maxi DOT Režim informačního středového displeje Maxi DOT poskytuje kromě informací o aktuálním stavu vozidla, viz předchozí strana tohoto sešitu, také údaje z: multifunkčního ukazatele rádia telefonu navigačního systému automatické převodovky informace ze zařízení připojené přes vstup MDI SP95_58 44

45 10.2 Kontrolní světla Kontrolní světla jsou u všech variant panelů přístrojů umístěna v poli otáčkoměru a tachometru, signalizují konkrétní funkce nebo závady. U panelu přístrojů s displejem Maxi DOT jsou kontrolky, v tabulce označené hvězdičkou*, nahrazeny signalizací na středovém displeji. Seznam kontrolních světel Ruční brzda Brzdový systém Připnutí bezpečnostního pásu Dobíjení Otevření dveří * Motorový olej * Teplota, množství chladicí kapaliny * Servořízení Kontrola stability (ESC) Kontrola trakce (ASR) Protiblokovací systém (ABS) Zadní mlhové světlo Porucha žárovek Systém kontroly výfukových plynů Žhavení (vznětový motor) Kontrola elektroniky motoru (zážeh. motor) Filtr pevných částic (vznětový motor) * Rezerva paliva * Systém airbag Sledování tlaku v pneumatikách Hladina kapaliny v nádržce ostřikovačů * Směrová světla (vlevo/vpravo) Mlhové světlomety Tempomat Zámek volicí páky Dálková světla 45

46 11. Ovládací prvky 11.1 Multifunkční volant Model Škoda Rapid může být na přání vybaven multifunkčním volantem. Čtyřramenný volant je v tomto případě v levém horním rameni osazen tlačítky pro ovládání telefonu, rádia a navigačního systému. Ovládaní je tvořeno čtyřmi tlačítky, prostřední tlačítko je současně rolovací (lze ho stisknout, ale také s ním otáčet) - toto tlačítko je společné pro ovládání něktrých funkcí telefonu, autorádia i navigace. tlačítka pro ovládání autorádia a navigace sdružené rolovací tlačítko tlačítko pro ovládání telefonu SP95_ Tlačítková lišta Tlačítková lišta je umístěna na středovém panelu přístrojové desky, pod ovládáním klimatizace. Podle výbavy vozu je osazena až šesti tlačítky. vypnutí, zapnutí ASR ovládání centrálního zamykání vypnutí, zapnutí Start-Stop systému SP95_95 dvoustupňové vyhřívání sedadla řidiče vyhřívání zadního okna dvoustupňové vyhřívání sedadla spolujezdce SP95_94 46
