1 PÍLOHA K VEEJNÉ PODLIMITNÍ ZAKÁZCE Rozšíení laboratoe pro manipulaní, regulaní a ídicí techniku o technologické zázemí popis pedmtu veejné zakázky Souástí výbrového ízení jsou poptávány následující dílí investiní ásti, dílí laboratorní pracovišt, tvoící kompaktní celek, zasazený do dlouhodobé investiní koncepce rozvoje Laboratoe inteligentních systém. Draz je kladen na Rapid prototyping a CAD/CAM aplikace a malou strojní úpravnu (úprava model na bázi kovu a plastu). Sestavované kompaktní a ucelené pracovišt si klade za cíl vytvoit dostatené technologické zázemí pro výuky technických pedmt a podporu závrených prací student. 1. Výukové pracovišt 3D tiskárna 2. Pracovišt pro malou strojní výrobu 3. Autodesk Suite for Architecture and Engineering 4. EDU SolidWorks síová licence 5. Grafický výpoetní systém (4 PC pracovišt) Maximální cena nabídky je ,- K bez DPH. Bližší specifikace jednotlivých investiních celk je souástí následujícího textu. 1

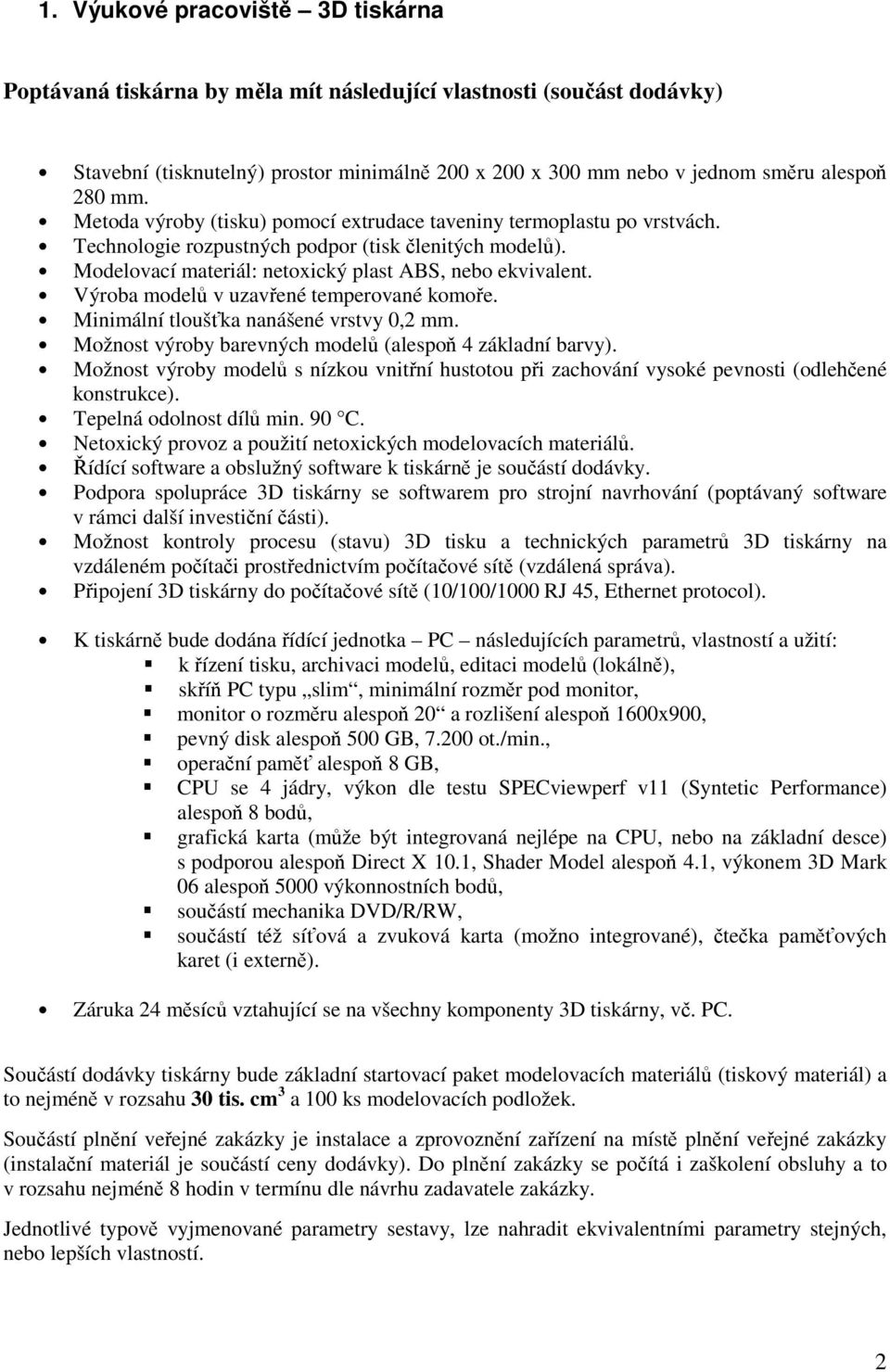

2 1. Výukové pracovišt 3D tiskárna Poptávaná tiskárna by mla mít následující vlastnosti (souást dodávky) Stavební (tisknutelný) prostor minimáln 200 x 200 x 300 mm nebo v jednom smru alespo 280 mm. Metoda výroby (tisku) pomocí extrudace taveniny termoplastu po vrstvách. Technologie rozpustných podpor (tisk lenitých model). Modelovací materiál: netoxický plast ABS, nebo ekvivalent. Výroba model v uzavené temperované komoe. Minimální tlouška nanášené vrstvy 0,2 mm. Možnost výroby barevných model (alespo 4 základní barvy). Možnost výroby model s nízkou vnitní hustotou pi zachování vysoké pevnosti (odlehené konstrukce). Tepelná odolnost díl min. 90 C. Netoxický provoz a použití netoxických modelovacích materiál. ídící software a obslužný software k tiskárn je souástí dodávky. Podpora spolupráce 3D tiskárny se softwarem pro strojní navrhování (poptávaný software v rámci další investiní ásti). Možnost kontroly procesu (stavu) 3D tisku a technických parametr 3D tiskárny na vzdáleném poítai prostednictvím poítaové sít (vzdálená správa). Pipojení 3D tiskárny do poítaové sít (10/100/1000 RJ 45, Ethernet protocol). K tiskárn bude dodána ídící jednotka PC následujících parametr, vlastností a užití: k ízení tisku, archivaci model, editaci model (lokáln), skí PC typu slim, minimální rozmr pod monitor, monitor o rozmru alespo 20 a rozlišení alespo 1600x900, pevný disk alespo 500 GB, ot./min., operaní pam alespo 8 GB, CPU se 4 jádry, výkon dle testu SPECviewperf v11 (Syntetic Performance) alespo 8 bod, grafická karta (mže být integrovaná nejlépe na CPU, nebo na základní desce) s podporou alespo Direct X 10.1, Shader Model alespo 4.1, výkonem 3D Mark 06 alespo 5000 výkonnostních bod, souástí mechanika DVD/R/RW, souástí též síová a zvuková karta (možno integrované), teka pamových karet (i extern). Záruka 24 msíc vztahující se na všechny komponenty 3D tiskárny, v. PC. Souástí dodávky tiskárny bude základní startovací paket modelovacích materiál (tiskový materiál) a to nejmén v rozsahu 30 tis. cm 3 a 100 ks modelovacích podložek. Souástí plnní veejné zakázky je instalace a zprovoznní zaízení na míst plnní veejné zakázky (instalaní materiál je souástí ceny dodávky). Do plnní zakázky se poítá i zaškolení obsluhy a to v rozsahu nejmén 8 hodin v termínu dle návrhu zadavatele zakázky. Jednotlivé typov vyjmenované parametry sestavy, lze nahradit ekvivalentními parametry stejných, nebo lepších vlastností. 2

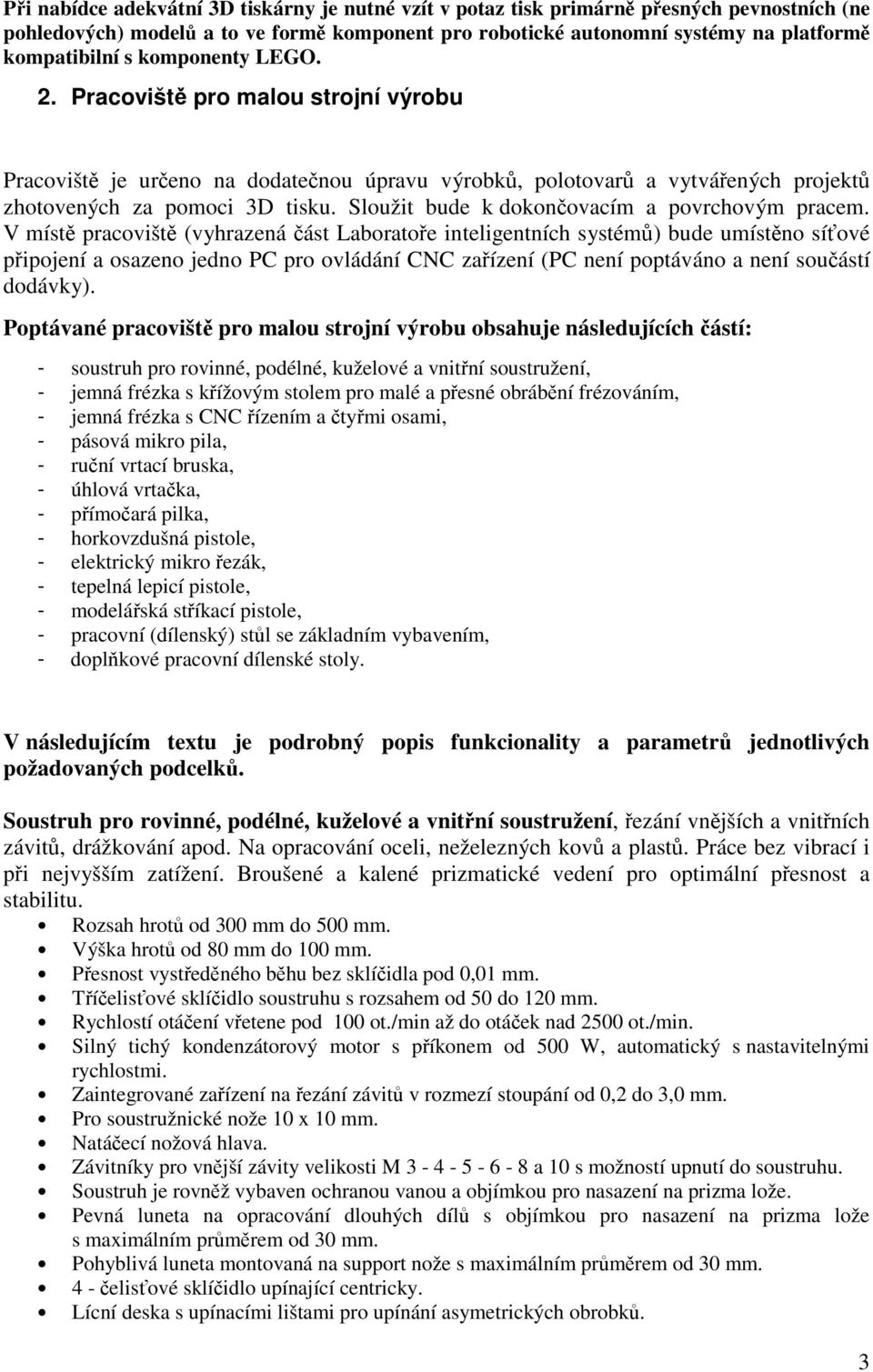

3 Pi nabídce adekvátní 3D tiskárny je nutné vzít v potaz tisk primárn pesných pevnostních (ne pohledových) model a to ve form komponent pro robotické autonomní systémy na platform kompatibilní s komponenty LEGO. 2. Pracovišt pro malou strojní výrobu Pracovišt je ureno na dodatenou úpravu výrobk, polotovar a vytváených projekt zhotovených za pomoci 3D tisku. Sloužit bude k dokonovacím a povrchovým pracem. V míst pracovišt (vyhrazená ást Laboratoe inteligentních systém) bude umístno síové pipojení a osazeno jedno PC pro ovládání CNC zaízení (PC není poptáváno a není souástí dodávky). Poptávané pracovišt pro malou strojní výrobu obsahuje následujících ástí: - soustruh pro rovinné, podélné, kuželové a vnitní soustružení, - jemná frézka s kížovým stolem pro malé a pesné obrábní frézováním, - jemná frézka s CNC ízením a tymi osami, - pásová mikro pila, - runí vrtací bruska, - úhlová vrtaka, - pímoará pilka, - horkovzdušná pistole, - elektrický mikro ezák, - tepelná lepicí pistole, - modeláská stíkací pistole, - pracovní (dílenský) stl se základním vybavením, - doplkové pracovní dílenské stoly. V následujícím textu je podrobný popis funkcionality a parametr jednotlivých požadovaných podcelk. Soustruh pro rovinné, podélné, kuželové a vnitní soustružení, ezání vnjších a vnitních závit, drážkování apod. Na opracování oceli, neželezných kov a plast. Práce bez vibrací i pi nejvyšším zatížení. Broušené a kalené prizmatické vedení pro optimální pesnost a stabilitu. Rozsah hrot od 300 mm do 500 mm. Výška hrot od 80 mm do 100 mm. Pesnost vystedného bhu bez sklíidla pod 0,01 mm. Tíelisové sklíidlo soustruhu s rozsahem od 50 do 120 mm. Rychlostí otáení vetene pod 100 ot./min až do otáek nad 2500 ot./min. Silný tichý kondenzátorový motor s píkonem od 500 W, automatický s nastavitelnými rychlostmi. Zaintegrované zaízení na ezání závit v rozmezí stoupání od 0,2 do 3,0 mm. Pro soustružnické nože 10 x 10 mm. Natáecí nožová hlava. Závitníky pro vnjší závity velikosti M a 10 s možností upnutí do soustruhu. Soustruh je rovnž vybaven ochranou vanou a objímkou pro nasazení na prizma lože. Pevná luneta na opracování dlouhých díl s objímkou pro nasazení na prizma lože s maximálním prmrem od 30 mm. Pohyblivá luneta montovaná na support nože s maximálním prmrem od 30 mm. 4 - elisové sklíidlo upínající centricky. Lícní deska s upínacími lištami pro upínání asymetrických obrobk. 3

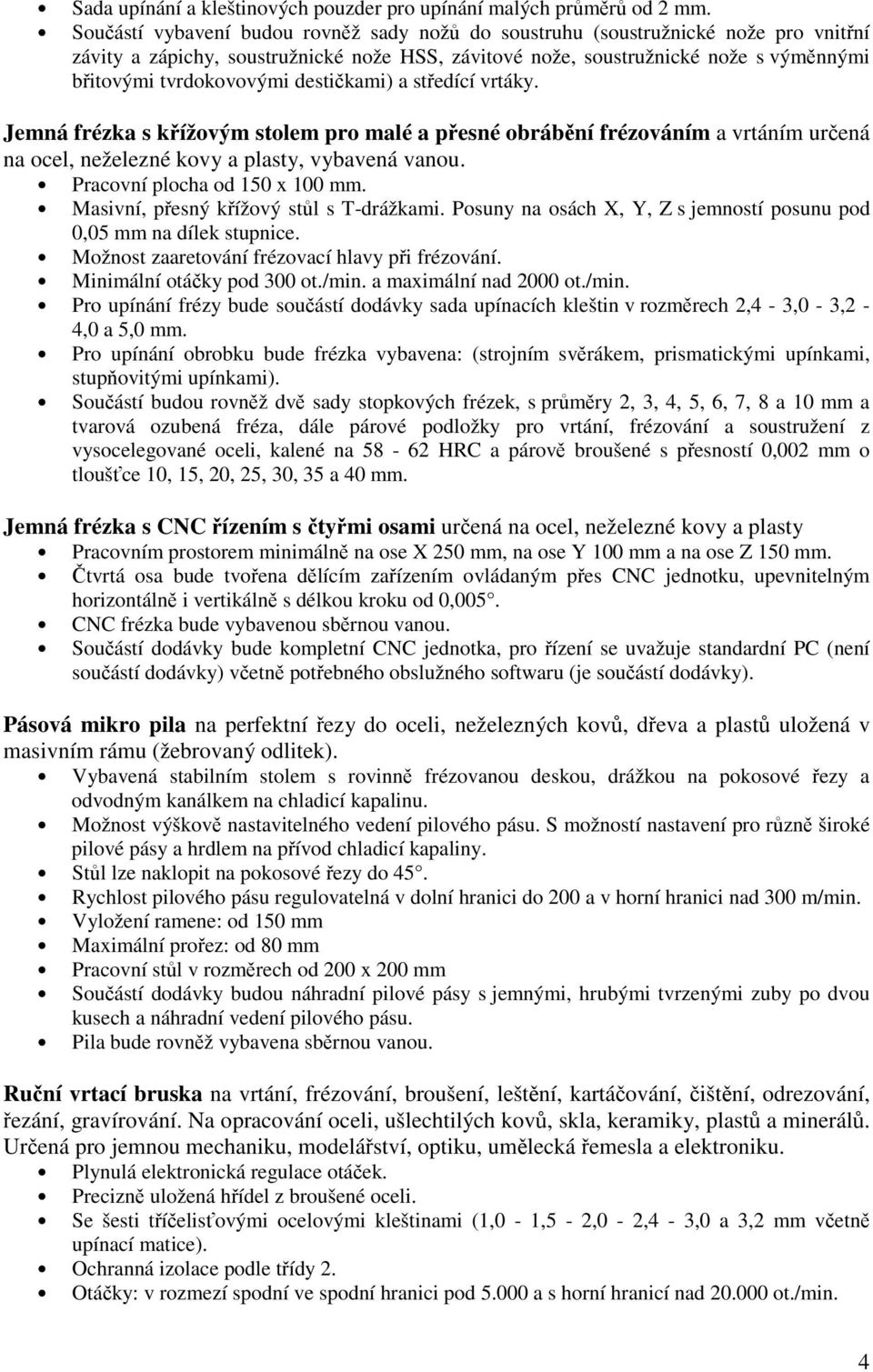

4 Sada upínání a kleštinových pouzder pro upínání malých prmr od 2 mm. Souástí vybavení budou rovnž sady nož do soustruhu (soustružnické nože pro vnitní závity a zápichy, soustružnické nože HSS, závitové nože, soustružnické nože s výmnnými bitovými tvrdokovovými destikami) a stedící vrtáky. Jemná frézka s kížovým stolem pro malé a pesné obrábní frézováním a vrtáním urená na ocel, neželezné kovy a plasty, vybavená vanou. Pracovní plocha od 150 x 100 mm. Masivní, pesný kížový stl s T-drážkami. Posuny na osách X, Y, Z s jemností posunu pod 0,05 mm na dílek stupnice. Možnost zaaretování frézovací hlavy pi frézování. Minimální otáky pod 300 ot./min. a maximální nad 2000 ot./min. Pro upínání frézy bude souástí dodávky sada upínacích kleštin v rozmrech 2,4-3,0-3,2-4,0 a 5,0 mm. Pro upínání obrobku bude frézka vybavena: (strojním svrákem, prismatickými upínkami, stupovitými upínkami). Souástí budou rovnž dv sady stopkových frézek, s prmry 2, 3, 4, 5, 6, 7, 8 a 10 mm a tvarová ozubená fréza, dále párové podložky pro vrtání, frézování a soustružení z vysocelegované oceli, kalené na HRC a párov broušené s pesností 0,002 mm o tloušce 10, 15, 20, 25, 30, 35 a 40 mm. Jemná frézka s CNC ízením s tymi osami urená na ocel, neželezné kovy a plasty Pracovním prostorem minimáln na ose X 250 mm, na ose Y 100 mm a na ose Z 150 mm. tvrtá osa bude tvoena dlícím zaízením ovládaným pes CNC jednotku, upevnitelným horizontáln i vertikáln s délkou kroku od 0,005. CNC frézka bude vybavenou sbrnou vanou. Souástí dodávky bude kompletní CNC jednotka, pro ízení se uvažuje standardní PC (není souástí dodávky) vetn potebného obslužného softwaru (je souástí dodávky). Pásová mikro pila na perfektní ezy do oceli, neželezných kov, deva a plast uložená v masivním rámu (žebrovaný odlitek). Vybavená stabilním stolem s rovinn frézovanou deskou, drážkou na pokosové ezy a odvodným kanálkem na chladicí kapalinu. Možnost výškov nastavitelného vedení pilového pásu. S možností nastavení pro rzn široké pilové pásy a hrdlem na pívod chladicí kapaliny. Stl lze naklopit na pokosové ezy do 45. Rychlost pilového pásu regulovatelná v dolní hranici do 200 a v horní hranici nad 300 m/min. Vyložení ramene: od 150 mm Maximální proez: od 80 mm Pracovní stl v rozmrech od 200 x 200 mm Souástí dodávky budou náhradní pilové pásy s jemnými, hrubými tvrzenými zuby po dvou kusech a náhradní vedení pilového pásu. Pila bude rovnž vybavena sbrnou vanou. Runí vrtací bruska na vrtání, frézování, broušení, leštní, kartáování, ištní, odrezování, ezání, gravírování. Na opracování oceli, ušlechtilých kov, skla, keramiky, plast a minerál. Urená pro jemnou mechaniku, modeláství, optiku, umlecká emesla a elektroniku. Plynulá elektronická regulace otáek. Precizn uložená hídel z broušené oceli. Se šesti tíelisovými ocelovými kleštinami (1,0-1,5-2,0-2,4-3,0 a 3,2 mm vetn upínací matice). Ochranná izolace podle tídy 2. Otáky: v rozmezí spodní ve spodní hranici pod a s horní hranicí nad ot./min. 4

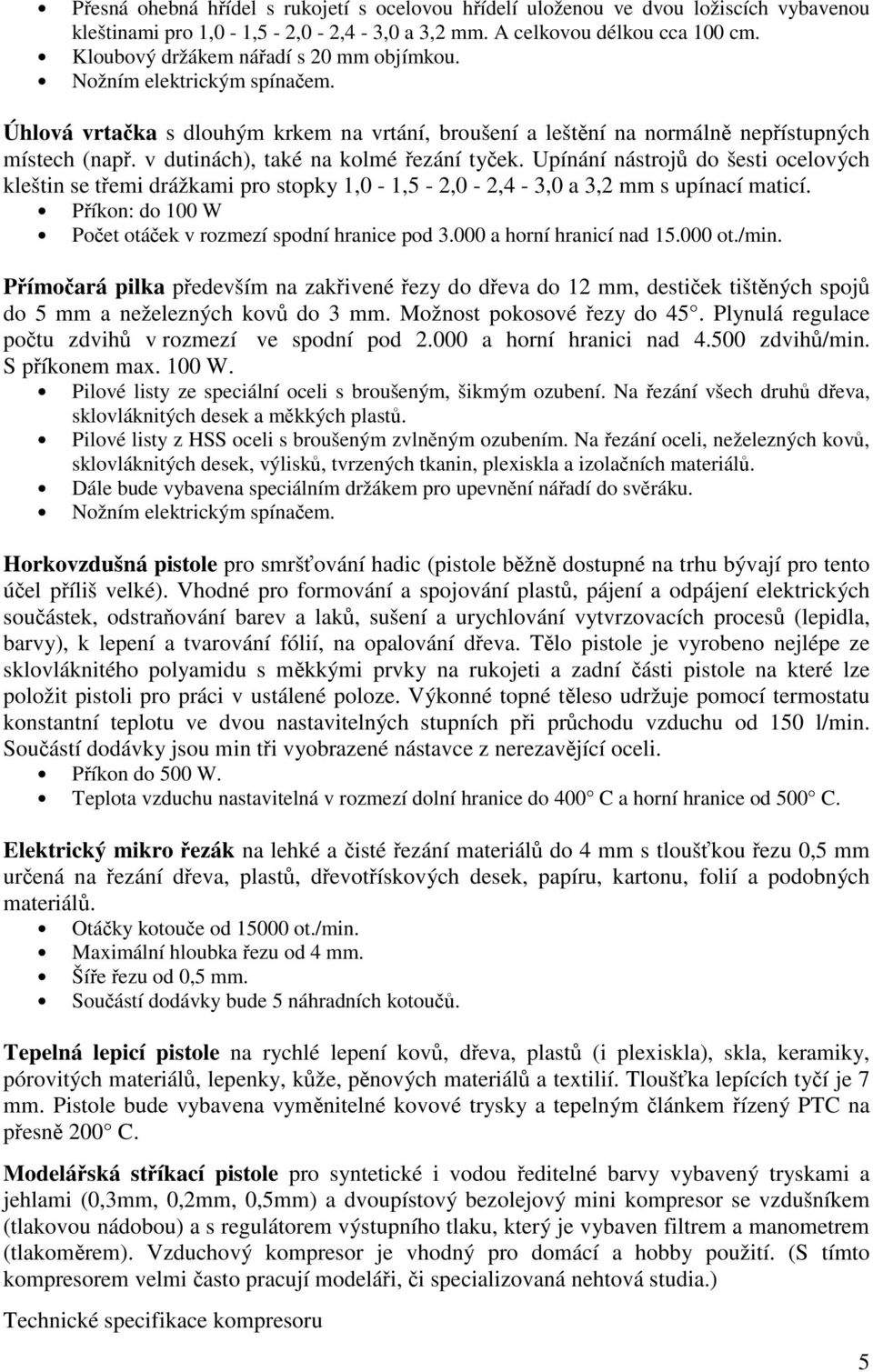

5 Pesná ohebná hídel s rukojetí s ocelovou hídelí uloženou ve dvou ložiscích vybavenou kleštinami pro 1,0-1,5-2,0-2,4-3,0 a 3,2 mm. A celkovou délkou cca 100 cm. Kloubový držákem náadí s 20 mm objímkou. Nožním elektrickým spínaem. Úhlová vrtaka s dlouhým krkem na vrtání, broušení a leštní na normáln nepístupných místech (nap. v dutinách), také na kolmé ezání tyek. Upínání nástroj do šesti ocelových kleštin se temi drážkami pro stopky 1,0-1,5-2,0-2,4-3,0 a 3,2 mm s upínací maticí. Píkon: do 100 W Poet otáek v rozmezí spodní hranice pod a horní hranicí nad ot./min. Pímoará pilka pedevším na zakivené ezy do deva do 12 mm, destiek tištných spoj do 5 mm a neželezných kov do 3 mm. Možnost pokosové ezy do 45. Plynulá regulace potu zdvih v rozmezí ve spodní pod a horní hranici nad zdvih/min. S píkonem max. 100 W. Pilové listy ze speciální oceli s broušeným, šikmým ozubení. Na ezání všech druh deva, sklovláknitých desek a mkkých plast. Pilové listy z HSS oceli s broušeným zvlnným ozubením. Na ezání oceli, neželezných kov, sklovláknitých desek, výlisk, tvrzených tkanin, plexiskla a izolaních materiál. Dále bude vybavena speciálním držákem pro upevnní náadí do svráku. Nožním elektrickým spínaem. Horkovzdušná pistole pro smršování hadic (pistole bžn dostupné na trhu bývají pro tento úel píliš velké). Vhodné pro formování a spojování plast, pájení a odpájení elektrických souástek, odstraování barev a lak, sušení a urychlování vytvrzovacích proces (lepidla, barvy), k lepení a tvarování fólií, na opalování deva. Tlo pistole je vyrobeno nejlépe ze sklovláknitého polyamidu s mkkými prvky na rukojeti a zadní ásti pistole na které lze položit pistoli pro práci v ustálené poloze. Výkonné topné tleso udržuje pomocí termostatu konstantní teplotu ve dvou nastavitelných stupních pi prchodu vzduchu od 150 l/min. Souástí dodávky jsou min ti vyobrazené nástavce z nerezavjící oceli. Píkon do 500 W. Teplota vzduchu nastavitelná v rozmezí dolní hranice do 400 C a horní hranice od 500 C. Elektrický mikro ezák na lehké a isté ezání materiál do 4 mm s tlouškou ezu 0,5 mm urená na ezání deva, plast, devotískových desek, papíru, kartonu, folií a podobných materiál. Otáky kotoue od ot./min. Maximální hloubka ezu od 4 mm. Šíe ezu od 0,5 mm. Souástí dodávky bude 5 náhradních kotou. Tepelná lepicí pistole na rychlé lepení kov, deva, plast (i plexiskla), skla, keramiky, pórovitých materiál, lepenky, kže, pnových materiál a textilií. Tlouška lepících tyí je 7 mm. Pistole bude vybavena vymnitelné kovové trysky a tepelným lánkem ízený PTC na pesn 200 C. Modeláská stíkací pistole pro syntetické i vodou editelné barvy vybavený tryskami a jehlami (0,3mm, 0,2mm, 0,5mm) a dvoupístový bezolejový mini kompresor se vzdušníkem (tlakovou nádobou) a s regulátorem výstupního tlaku, který je vybaven filtrem a manometrem (tlakomrem). Vzduchový kompresor je vhodný pro domácí a hobby použití. (S tímto kompresorem velmi asto pracují modelái, i specializovaná nehtová studia.) Technické specifikace kompresoru 5

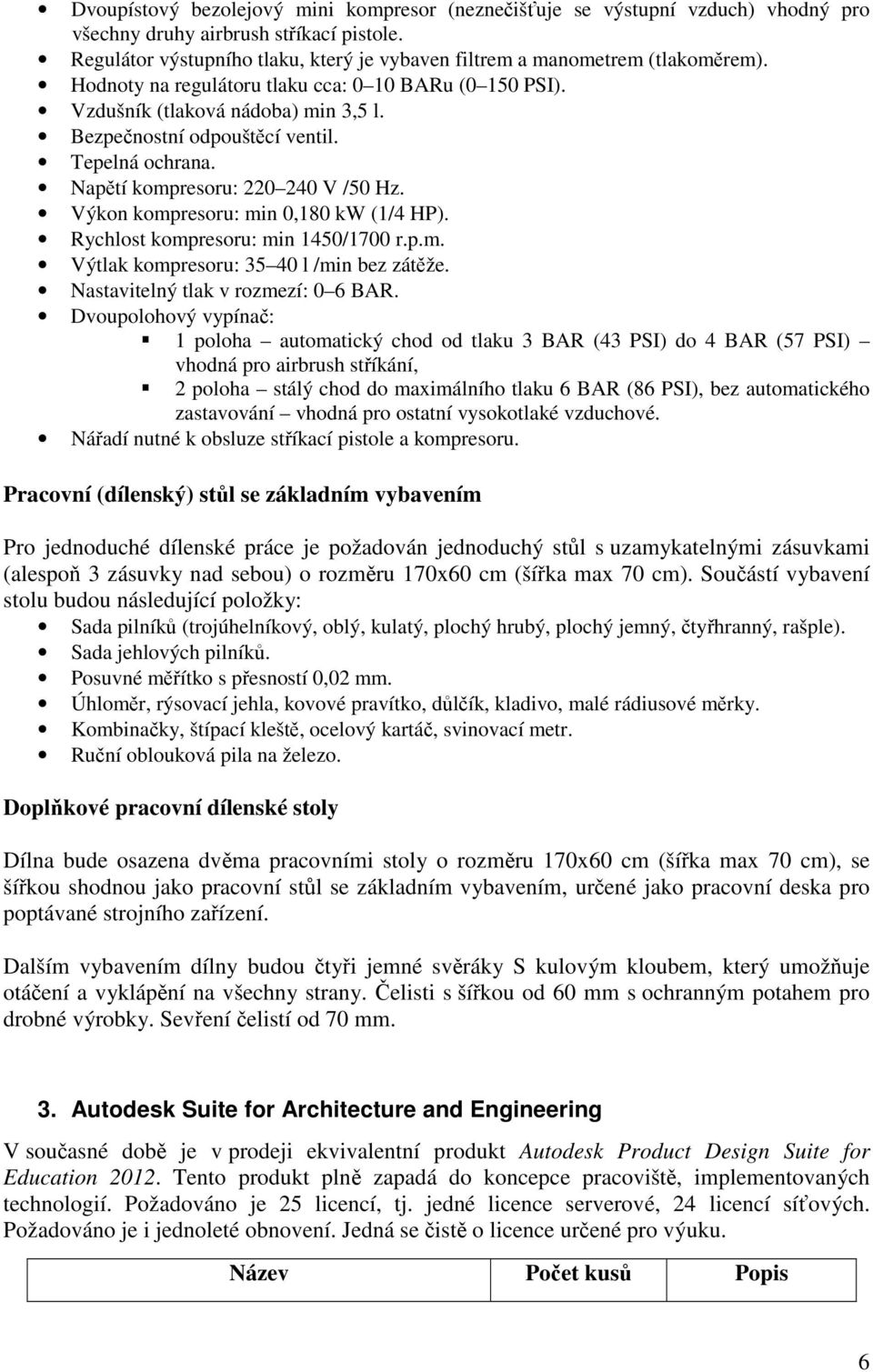

6 Dvoupístový bezolejový mini kompresor (nezneišuje se výstupní vzduch) vhodný pro všechny druhy airbrush stíkací pistole. Regulátor výstupního tlaku, který je vybaven filtrem a manometrem (tlakomrem). Hodnoty na regulátoru tlaku cca: 0 10 BARu (0 150 PSI). Vzdušník (tlaková nádoba) min 3,5 l. Bezpenostní odpouštcí ventil. Tepelná ochrana. Naptí kompresoru: V /50 Hz. Výkon kompresoru: min 0,180 kw (1/4 HP). Rychlost kompresoru: min 1450/1700 r.p.m. Výtlak kompresoru: l /min bez zátže. Nastavitelný tlak v rozmezí: 0 6 BAR. Dvoupolohový vypína: 1 poloha automatický chod od tlaku 3 BAR (43 PSI) do 4 BAR (57 PSI) vhodná pro airbrush stíkání, 2 poloha stálý chod do maximálního tlaku 6 BAR (86 PSI), bez automatického zastavování vhodná pro ostatní vysokotlaké vzduchové. Náadí nutné k obsluze stíkací pistole a kompresoru. Pracovní (dílenský) stl se základním vybavením Pro jednoduché dílenské práce je požadován jednoduchý stl s uzamykatelnými zásuvkami (alespo 3 zásuvky nad sebou) o rozmru 170x60 cm (šíka max 70 cm). Souástí vybavení stolu budou následující položky: Sada pilník (trojúhelníkový, oblý, kulatý, plochý hrubý, plochý jemný, tyhranný, rašple). Sada jehlových pilník. Posuvné mítko s pesností 0,02 mm. Úhlomr, rýsovací jehla, kovové pravítko, dlík, kladivo, malé rádiusové mrky. Kombinaky, štípací klešt, ocelový kartá, svinovací metr. Runí oblouková pila na železo. Doplkové pracovní dílenské stoly Dílna bude osazena dvma pracovními stoly o rozmru 170x60 cm (šíka max 70 cm), se šíkou shodnou jako pracovní stl se základním vybavením, urené jako pracovní deska pro poptávané strojního zaízení. Dalším vybavením dílny budou tyi jemné svráky S kulovým kloubem, který umožuje otáení a vyklápní na všechny strany. elisti s šíkou od 60 mm s ochranným potahem pro drobné výrobky. Sevení elistí od 70 mm. 3. Autodesk Suite for Architecture and Engineering V souasné dob je v prodeji ekvivalentní produkt Autodesk Product Design Suite for Education Tento produkt pln zapadá do koncepce pracovišt, implementovaných technologií. Požadováno je 25 licencí, tj. jedné licence serverové, 24 licencí síových. Požadováno je i jednoleté obnovení. Jedná se ist o licence urené pro výuku. Název Poet kus Popis 6

7 Autodesk Product Design Suite for Education Serverová licence Autodesk Product Design Suite for Education 2012 (additional Seat - Minimum 24 Seat) Autodesk Product Design Suite for Education Subscription (1 year) 24 Síová licence 25 Obnovení licence 4. EDU SolidWorks síová licence Pro koncepci pracovišt, provázání softwaru, je požadována síová licence produktu EDU SolidWorks s integrovanou podporou CAM. Instalaní balík do 60 licencí. Název Poet kus Popis EDU SolidWorks, s podporou CAM do 60 Síová 5. Grafický výpoetní systém (4 PC pracovišt) Grafický výpoetní systém se skládá ze 4 PC pracoviš s vlastnostmi dle následující specifikace. Primárn jsou ureny práci se specializovanými grafickými programy CAD/CAM a Rapid prototyping, s podporou pípravy tiskových výstup (3D tiskárna). Pracovní stanice bude obsahovat následující komponenty, funknost, parametry: Poítaová skí umožující další potenciální rozšíení ve velikosti Midi Tower: bez šroubové instalace komponent, vyjímatelná klec pro pevné disky (v dodaném stavu volná minimáln ješt jedna pozice) uzpsobeno optimálnímu chlazení (boní, pední chlazení, zadní), snížená hlunost, regulovatelné otáky vtráku, dostatený poet volných pozic (alespo) 2 volné elní a 2 vnitní pozice v plné konfiguraci, podpora sbrnice USB 3, erný, nebo tmavý design. Napájecí zdroj, výkon alespo 500 W, ochrana proti peptí, petížení, podptí, proti zkratu, alespo 4 napájecí vtve. Operaní pam GB, kompatibilní se základní deskou. Aktuální operaní systém rodiny Windows, vzhledem k provozovanému softwaru, 64 bit. Optická mechanika DVD (R/RW) nebo Blue-ray (R/RW). teka pamových karet (do elní pozice). Procesor alespo se 4 jádry, boxovaný, výkon dle testu SPECviewperf v11 (Syntetic Performance) alespo 10 bod. Základní deska s podporou USB 3, alespo 4x SATA, integrovaná zvuková a síová karta, dostatený poet volných konektor USB (USB 2, USB 3), sloty pro rozšiující karty. Pevný disk 1 (SDD) systémový disk, alespo 120 GB (minimáln 500 MB/s tení, 400 MB/s zápis). Pevný disk 2 (HDD) datový disk, alespo 1 TB, 7200 ot/min., 64 MB cache. Monitor o velikosti alespo 27 palc, technologie S-IPS, rozlišení 2560x1440, DVI, DisplayPort, podpora natoení o 90 (Pivot). Grafická karta PC budou osazeny profesionální grafickou kartou pro CAD (pímá podpora AutoCad, SolidWorks, 3D Studio Max, v. certifikace), alespo 1 GB RAM, podpora 7

8 DirectX 11, Open GL 4.1, OpenCL a Direct Compute, Shader Model 5.0 a podpora využitelnosti GPU pro vdecké výpoty, propustnost pamtí alespo 40 GB/s. Klávesnice bezdrátová, nejlépe v pásmu 2,4 GHz. Myš laserová, bezdrátová, nejlépe v pásmu 2,4 GHz, s rozlišením alespo 800 dpi, alespo 3 programovatelná tlaítka. Poítaové sestavy ve výsledné konfiguraci umožují zapojit druhý monitor (druhý monitor není souástí dodávky). 8
