Sekce J VzduchoVé trysky a nože

Transkript

1 Sekce J VzduchoVé trysky a nože Přehled Široká nabídka našich vzduchových trysek využívaných sušících a ofukovacích provozech zahrnuje výrobky využívající vzduch vháněný dmychadlem a systémy na stlačený vzduch. Sady vzduchových nožů WindJet s dmychadlem: Pro nasazení v provozech vyžadujících nepřetržitý proud vzduchu a tam, kde je požadován ohřátý vzduch z dmychadla. Umožňuje kombinací několika vzduchových nožů dosáhnout největší délky nože určeno pro provozy s požadovanou celkovou délkou kombinace vzduchových nožů větší než 61 cm. Zajišťuje nejčistší možný vzduch (s volitelným HEPA filtrem) a nejnižší provozní náklady. Extrémně univerzální nabízíme širokou škálu různých typů a velikostí sad vzduchových nožů. Nízkokapacitní vzduchové nože WindJet: Ideální pro nasazení v provozech vyžadujících nepřetržitý proud vzduchu nebo v provozech s cyklickou aktivací/deaktivací vzduchu a s dostupným přívodem stlačeného vzduchem. Nedochází ke zvyšování teploty vzduchu. Ideální pro případy, kdy celková délka kombinace vzduchových nožů může být menší než 610 mm a nože lze instalovat v blízkosti ofukovaných cílů. Vzduchové zesilovače WindJet s proměnnou účinností: Pro provozy, kde je vyžadován usměrněný proud vzduchu, nebo provozy s cyklickou aktivací/deaktivací vzduchu a s dostupným přívodem stlačeného vzduchem. Výkon zesilovače lze nastavit. Lze využít i jako odsávací zařízení. Ideální pro robotizované provozy. Vícečetný tryskový nůž WindJet 727: Pro provozy, kde je vyžadován silný proud vzduchu, cyklická aktivace/deaktivace proudění vzduchu, proud vzduchu tvořený na míru a kde je dostupný přívod stlačeného vzduchu. Ideální jako finální fáze ofuku zařazovaná za sestavu s dmychadlem pro objekty, které vyžadují vysokou rychlost ofukujícího vzduchu. Dostupné v široké řadě různých materiálů. Nabízíme také širokou škálu vzduchových a ofukovacích trysek, systémů a ofukovacích pistolí. VzduchoVé trysky a nože obsah Vzduchové nože WindJet Sady vzduchových nožů WindJet...J3 Komponenty vzduchových nožů WindJet 50750, J4 Výrobky WindJet využívající stlačený vzduch Nízkokapacitní vzduchové nože WindJet 57070, J5 Vzduchové zesilovače WindJet 57080, J6 Trysky WindJet AA707, AA707-AL, AA707 SS, AA727, AA727-SS, Y727-AL,...J7 Ofukovací trysky UniJet a FloodJet TK, K...J9 Vícečetné tryskové nože WindJet...J10 Vzduchové nože WindJet VZDUCHOVÉ TRYSKY J1

2 VzduchoVé trysky VzduchoVé trysky Ušetřete % provozních nákladů použitím skutečných vzduchových trysek WindJet místo provrtané nebo zploštělé trubky, kterou jste si nechali upravit v dílně. Zvolte si trysku s nejmenším možným průtokem vzduchu, který ještě splňuje vaše požadavky, a snížíte spotřebu vzduchu i množství vytvářeného hluku na minimum. Efektivní výkon vzduchových trysek přímo závisí na kvalitní filtraci stlačeného vzduchu. K odloučení přebytečného oleje a zkondenzované vody použijte filtr/ odlučovač umístěný těsně před trysky. Na přívod vzdychy nainstalujte regulátor tlaku a manometr, abyste mohli tlak udržovat na co nejnižší úrovni a snížili tak provozní náklady a hluk na nezbytné minimum. Přispějete tím rovněž k bezpečnosti práce. Kdekoliv je to možné, zvyšte vzdálenost mezi ofukovaným povrchem a tryskami snížíte tím hluk vytvářený proudem vzduchu dopadajícího na cíl. Chcete-li snížit počet potřebných trysk, umístěte je tak, aby trysky přecházely nad pohybujícím se cílem zboku a pod mírným úhlem. V závislosti na konkrétní aplikaci můžete při vytváření vzduchové clony umístit trysky až 305 mm od sebe. Vzduchové trysky dodáváme v mnoha různých materiálech a lze je využít s CO 2, dusíkem, párou či jinými plyny vhodnými pro speciální ohřívací nebo chladící provozy. U čistících aplikací natočte trysky o 15 až 45 ; zajistíte tak, aby trysky odstraňovaly mečistoty z ofukovaného povrchu. Instalace trysek na kulové klouby vám umožní jednoduché a přesné nastavování trysek. Vzduchové filtry Regulátory tlaku vzduchu Polohování trysek Úspory nákladů Snižte spotřebu vzduchu pomocí tryseki WindJet Průměr otevřené trubky 1/4" 5/16" 1/2" 5/8" 3/4" Odpovídající vzduchová tryska 4-trysková vícečetná hlavice WindJet 4-trysková vícečetná hlavice WindJet 7-trysková vícečetná hlavice WindJet 13-trysková vícečetná hlavice WindJet 13-trysková vícečetná hlavice WindJet Zjištěno na základě 40 hodin provozu. Snížení spotřeby vzduchu 25% 33% 40% 33% 55% J2

3 Sady vzduchových nožů výhody a vlastnosti Rady pro optimalizaci Kompletní řešení od jednoho výrobce šité přesně na míru vašim požadavkům na ofukování a/nebo sušení. Vytváří rovnoměrný a konstantní proud vzduchu o vysokém průtoku s optimálním výkonem pro sušící nebo ofukovací provozy. Počet a délka vzduchových nožů, velikost vzduchové štěrbiny, velikost dmychadla a potřebné příslušenství se může lišit v závislosti na zvolené ofukovací sady. Unikátní, vysoce výkonné vzduchové nože WindJet. Regenerační dmychadlo s přímým pohonem, nenáročná údržba. Vysoká provozní účinnost, záruka požadovaného výkonu. Stálý proud vzduchu bez rázů a bez obsahu oleje. Masivní konstrukce, dle velikosti z litého hliníku nebo litiny. Motor s přímým náhonem o výkonu 3,6 kw; 6 kw; 7,5 kw nebo 14,1 kw pro sítě 50/ 60 Hz. Příslušenství zahrnuje pojistný přetlakový ventil, manometr, vzduchový filtr na sání, armatury a montážní adaptér pro připojení flexibilního nebo pevného potrubí. Motory vyhovují normám UL, CE a CSA. Dodávka obsahuje veškeré potřebné příslušenství pro sestavení a instalaci sady. Nízká úroveň provozního hluku, sada nevyžaduje žádná protihlukové opatření. Snadná instalace. Automobilový průmysl Stavební materiály Elektronický průmysl Potravinářský a nápojový průmysl Zdravotnické přístroje viz také Obrábění kovů Výroba a tvarování kovů Farmaceutický průmysl Textilní průmysl Výroba pneumatik a gumy Výroba drátů a vodičů Kolena s úhlem 45 a 90 Flexibilní a/nebo pevné potrubí Vícečetné hlavice (ve tvaru písmene Y, tří- nebo čtyřcestné) Upevňovací svorky Tlumiče Tuhé objímky Vzduchový nůž WindJet Vzduchová děla Sady vzduchových nožů WindJet VzduchoVé trysky J3

4 komponenty pro VzduchoVé nože VzduchoVé trysky VzduchoVý nůž WindJet VzduchoVé dělo Vzduchové nože WindJet také dodáváme samostatně. Unikátní prodloužená vodící lišta zajišťuje lépe řízený a rovnoměrný proud vzduchu, čímž zabraňuje nerovnoměrnému vysoušení a vzniku skvrn. Konstrukce kapkovitého tvaru zaručuje vyšší rychlost vycházejícího vzduchu. Použité materiály eloxovaný hliník odolný vůči korozi nebo nerezová ocel jsou zárukou vysoké odolnosti a dlouhé životnosti. Dvě velikosti vzduchové štěrbiny: 1,02 mm pro proud vzduchu s vyšší nárazovou silou a 1,52 mm pro větší průtoky s 3" přírubovým přípojem sání. Standardní délky: 154 mm; 305 mm; 457 mm; 610 mm; 762 mm a 914 mm. Dostupné jsou i nože jiných délek vyrobené na míru. Určeno pro použití se vzduchem dodávaným z dmychadla. Vytváří proud vzduchu o vysoké rychlosti a směřuje jej do otvorů a záhybů nepravidelně tvarovaných obrobků. Eloxovaný hliník nebo nerezová ocel tř Tři velikosti vrtání o průměru 1/2", 3/4" nebo 1" (12,7; 19,1 nebo 25,4 mm). Součástí je distanční montážní konzole pro snadné polohování. Sada vzduchových nožů WindJet pro vysoušení lahví. J4

5 NízkokapacitNí vzduchové Nože pro použití se stačeným vzduchem Sada obsahuje vzduchový nůž, sadu regulačních lišt, filtr, regulátor tlaku a manometr 1/4" NPT nebo BSPT výhody a vlastnosti Rady pro optimalizaci Vytváří rovnoměrný proud vzduchu po celé délce vzduchového nože. Zajišťuje proud vzduchu s vysokou rychlostí pro rychlé sušení a ofukování. Ideální pro provozy s jedním nebo dvěma noži. Využívá minimální množství vzduchu a přispívá tak k úspoře energie. Žádné pohyblivé části bezúdržbový provoz. Nízká hlučnost 69 dba u většiny provozů. Snadná instalace a údržba. Kompaktní a odolné provedení. Přehled klíčových vlastností: Jedinečná konstrukce (v patentovém řízení). Standardní délky vzduchového nože: 76 mm; 152 mm; 305 mm; 457 mm a 610 mm. Dostupné materiály: Hliník nebo nerezová ocel tř. 316 pro sanitární provozy. Volitelný automatický odpouštěcí ventil s 50mikrometrovým filtrem o velikosti odpovídající průtoku vzduchu. Volitelný regulátor tlaku odpovídající průtoku vzduchu. Sílu vzduchu a průtok lze nastavit pomocí sady regulačních lišt. Standardně instalována lišta se štěrbinou 0,05 mm. Samostatně lze objednat sadu lišt se štěrbinami 0,03 mm; 0,08 mm a 0,1 mm. Vzduchové nože a sady regulačních lišt se dodávají buď samostatně nebo v kompletní sadě. Sada obsahuje jeden vzduchový nůž, sadu regulačních lišt, filtr, regulátor tlaku a manometr. Ofukování dopravníků Environmentální vzduchové clony Sušení potravinářských výrobků viz také Magnetické montážní základny Flexibilní hadice Výrobky WindJet využívající stlačený vzduch Sušení a chlazení obrobků Sušení před aplikací barev Odstraňování špón Čištění plechů ve válcovnách Sušení a čištění tkanin VzduchoVé trysky Vzduchové nože s nízkým průtokem vytváří proud vzduchu o vysoké rychlosti pro optimální výkon. J5

6 zesilovače proudu Vzduchu s proměnnou účinností pro použití se stačeným Vzduchem VzduchoVé trysky Sada obsahuje vzduchový nůž, sadu regulačních lišt, filtr, regulátor tlaku a manometr Vstupní přípoje 1/8" až 1/2" NPT nebo BSPT Výstupní přípoje 3/4", 1-1/4", 2" a 4" Zajišťují proud vzduchu o vysokém průtoku a rychlosti umožňující rychlé sušení a ofukování. Přináší úsporu spotřeby vzduchu a zároveň zajišťuje vyšší průtok vzduchu. Žádné pohyblivé části bezúdržbový provoz. Nízká hlučnost. Vyhovují požadavkům normy OSHA na tlak a hluk v pracovním prostředí. Snadná instalace a údržba. Lze využít i jako odsávací zařízení. Přehled klíčových vlastností: Jedinečná konstrukce (v patentovém řízení). Dostupné materiály: Hliník nebo nerezová ocel tř Dodáváme také nastavitelný model pro snazší údržbu a nastavení zesílení proudu vzduchu. Volitelný automatický odpouštěcí ventil s 50mikrometrovým filtrem o velikosti odpovídající průtoku vzduchu. Volitelný regulátor tlaku odpovídající průtoku vzduchu. Zesilovače proudu vzduchu se dodávají samostatně nebo v kompletní sadě. Sada obsahuje jeden zesilovač proudu vzduchu, filtr, regulátor tlaku a manometr. Čištění obráběných dílů Odsávání plynů z tanků Rozvod tepla ve formách a pecích Sušení a chlazení obrobků Ventilace Viz také Magnetické montážní základny Flexibilní hadice Výrobky WindJet využívající stlačený vzduch Zesilovače WindJet s proměnnou účinností zajišťují stálý proud vzduchu s vysokou rychlostí vhodný pro přesně cílené sušení a ofukování. J6

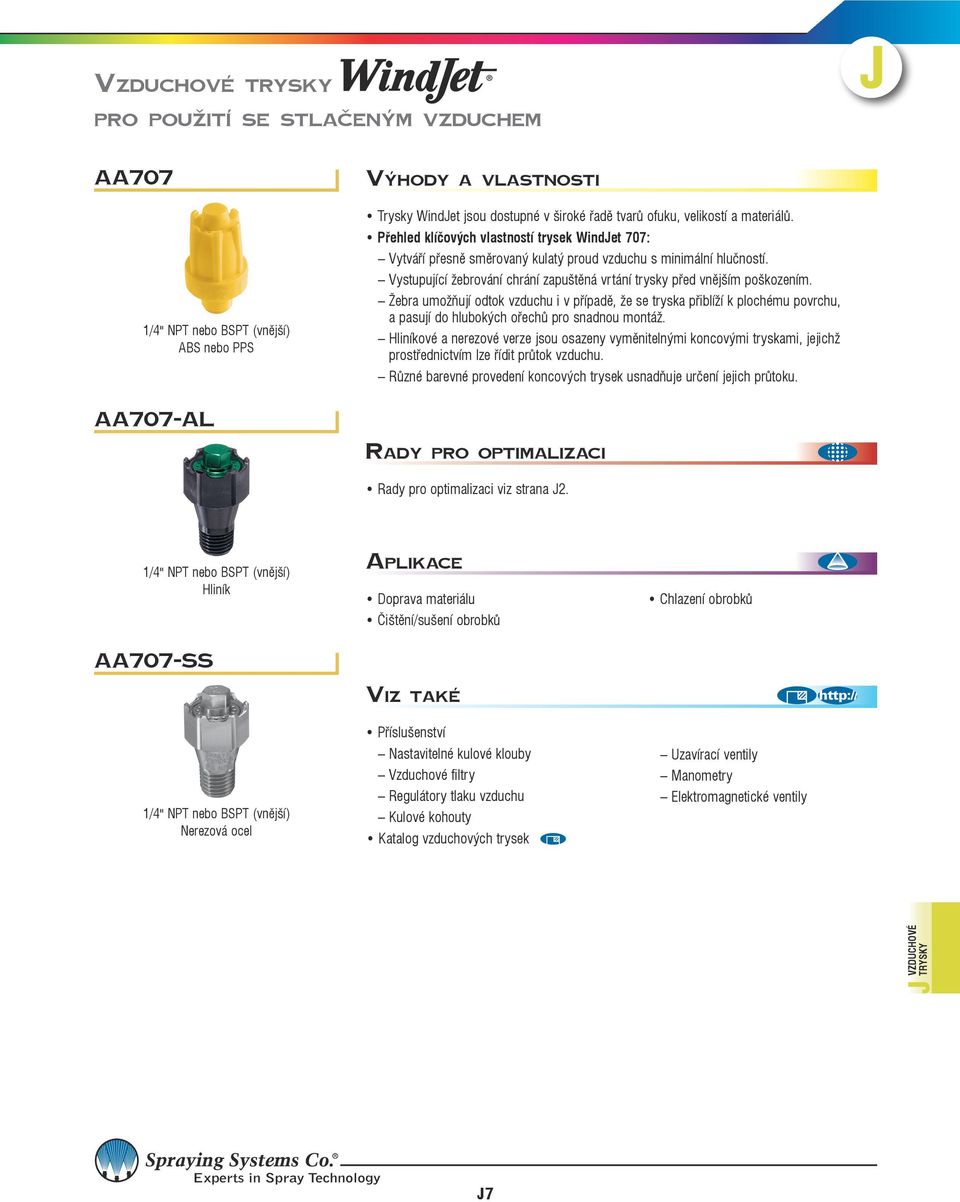

7 vzduchové trysky pro použití se stlačeným vzduchem aa707 ABS nebo PPS výhody a vlastnosti Trysky WindJet jsou dostupné v široké řadě tvarů ofuku, velikostí a materiálů. Přehled klíčových vlastností trysek WindJet 707: Vytváří přesně směrovaný kulatý proud vzduchu s minimální hlučností. Vystupující žebrování chrání zapuštěná vrtání trysky před vnějším poškozením. Žebra umožňují odtok vzduchu i v případě, že se tryska přiblíží k plochému povrchu, a pasují do hlubokých ořechů pro snadnou montáž. Hliníkové a nerezové verze jsou osazeny vyměnitelnými koncovými tryskami, jejichž prostřednictvím lze řídit průtok vzduchu. Různé barevné provedení koncových trysek usnadňuje určení jejich průtoku. aa707-al Hliník Doprava materiálu Čištění/sušení obrobků Chlazení obrobků aa707-ss viz také Nerezová ocel Nastavitelné kulové klouby Vzduchové filtry Regulátory tlaku vzduchu Kulové kohouty Uzavírací ventily Manometry Elektromagnetické ventily VzduchoVé trysky J7

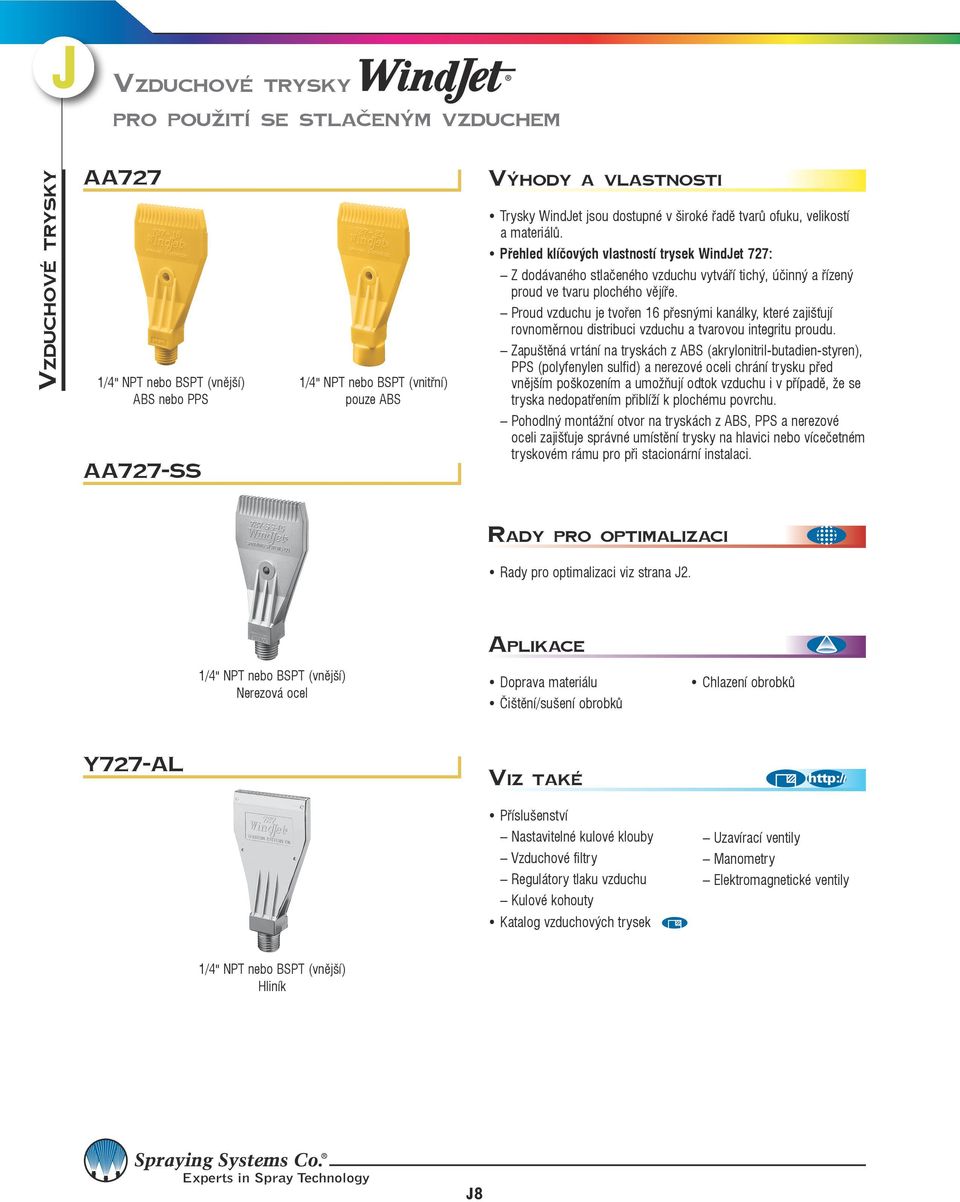

8 VzduchoVé trysky pro použití se stlačeným Vzduchem VzduchoVé trysky aa727 ABS nebo PPS 1/4" NPT nebo BSPT (vnitřní) pouze ABS Trysky WindJet jsou dostupné v široké řadě tvarů ofuku, velikostí a materiálů. Přehled klíčových vlastností trysek WindJet 727: Z dodávaného stlačeného vzduchu vytváří tichý, účinný a řízený proud ve tvaru plochého vějíře. Proud vzduchu je tvořen 16 přesnými kanálky, které zajišťují rovnoměrnou distribuci vzduchu a tvarovou integritu proudu. Zapuštěná vrtání na tryskách z ABS (akrylonitril-butadien-styren), PPS (polyfenylen sulfid) a nerezové oceli chrání trysku před vnějším poškozením a umožňují odtok vzduchu i v případě, že se tryska nedopatřením přiblíží k plochému povrchu. aa727-ss Pohodlný montážní otvor na tryskách z ABS, PPS a nerezové oceli zajišťuje správné umístění trysky na hlavici nebo vícečetném tryskovém rámu pro při stacionární instalaci. Nerezová ocel Doprava materiálu Čištění/sušení obrobků Chlazení obrobků y727-al Viz také Nastavitelné kulové klouby Vzduchové filtry Regulátory tlaku vzduchu Kulové kohouty Uzavírací ventily Manometry Elektromagnetické ventily Hliník J8

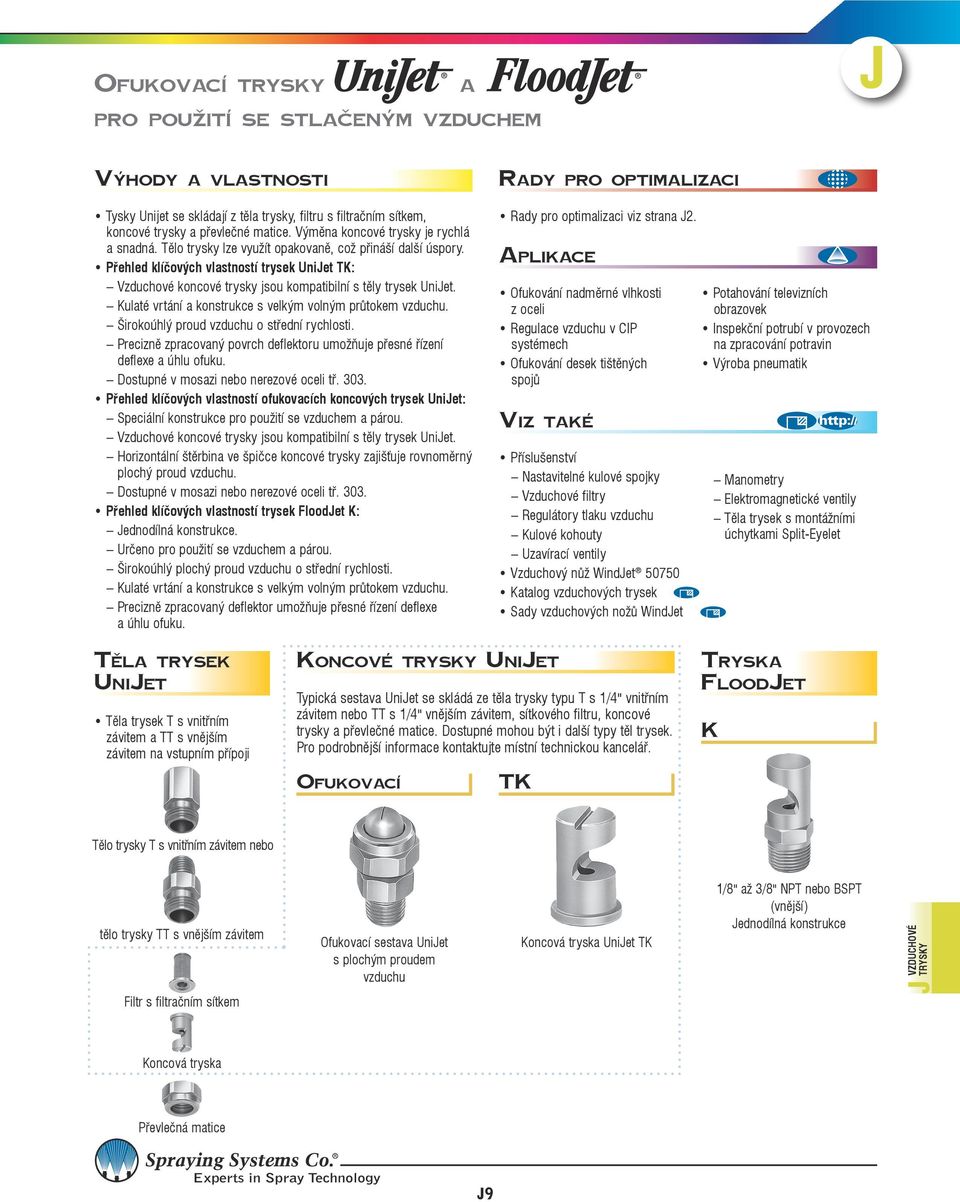

9 ofukovací trysky a pro použití se stlačeným VzdUchem Tysky Unijet se skládají z těla trysky, filtru s filtračním sítkem, koncové trysky a převlečné matice. Výměna koncové trysky je rychlá a snadná. Tělo trysky lze využít opakovaně, což přináší další úspory. Přehled klíčových vlastností trysek UniJet TK: Vzduchové koncové trysky jsou kompatibilní s těly trysek UniJet. Kulaté vrtání a konstrukce s velkým volným průtokem vzduchu. Širokoúhlý proud vzduchu o střední rychlosti. Precizně zpracovaný povrch deflektoru umožňuje přesné řízení deflexe a úhlu ofuku. Dostupné v mosazi nebo nerezové oceli tř Přehled klíčových vlastností ofukovacích koncových trysek UniJet: Speciální konstrukce pro použití se vzduchem a párou. Vzduchové koncové trysky jsou kompatibilní s těly trysek UniJet. Horizontální štěrbina ve špičce koncové trysky zajišťuje rovnoměrný plochý proud vzduchu. Dostupné v mosazi nebo nerezové oceli tř Přehled klíčových vlastností trysek FloodJet K: Jednodílná konstrukce. Určeno pro použití se vzduchem a párou. Širokoúhlý plochý proud vzduchu o střední rychlosti. Kulaté vrtání a konstrukce s velkým volným průtokem vzduchu. Precizně zpracovaný deflektor umožňuje přesné řízení deflexe a úhlu ofuku. Ofukování nadměrné vlhkosti z oceli Regulace vzduchu v CIP systémech Ofukování desek tištěných spojů Viz také Nastavitelné kulové spojky Vzduchové filtry Regulátory tlaku vzduchu Kulové kohouty Uzavírací ventily Vzduchový nůž WindJet Sady vzduchových nožů WindJet Potahování televizních obrazovek Inspekční potrubí v provozech na zpracování potravin Výroba pneumatik Manometry Elektromagnetické ventily Těla trysek s montážními úchytkami Split-Eyelet těla trysek UniJet Těla trysek T s vnitřním závitem a TT s vnějším závitem na vstupním přípoji koncové trysky UniJet Typická sestava UniJet se skládá ze těla trysky typu T s 1/4" vnitřním závitem nebo TT s 1/4" vnějším závitem, sítkového filtru, koncové trysky a převlečné matice. Dostupné mohou být i další typy těl trysek. Pro podrobnější informace kontaktujte místní technickou kancelář. ofukovací tk tryska floodjet k Tělo trysky T s vnitřním závitem nebo tělo trysky TT s vnějším závitem Ofukovací sestava UniJet s plochým proudem vzduchu Koncová tryska UniJet TK 1/8" až 3/8" NPT nebo BSPT (vnější) Jednodílná konstrukce VzduchoVé trysky Filtr s filtračním sítkem Koncová tryska Převlečná matice J9

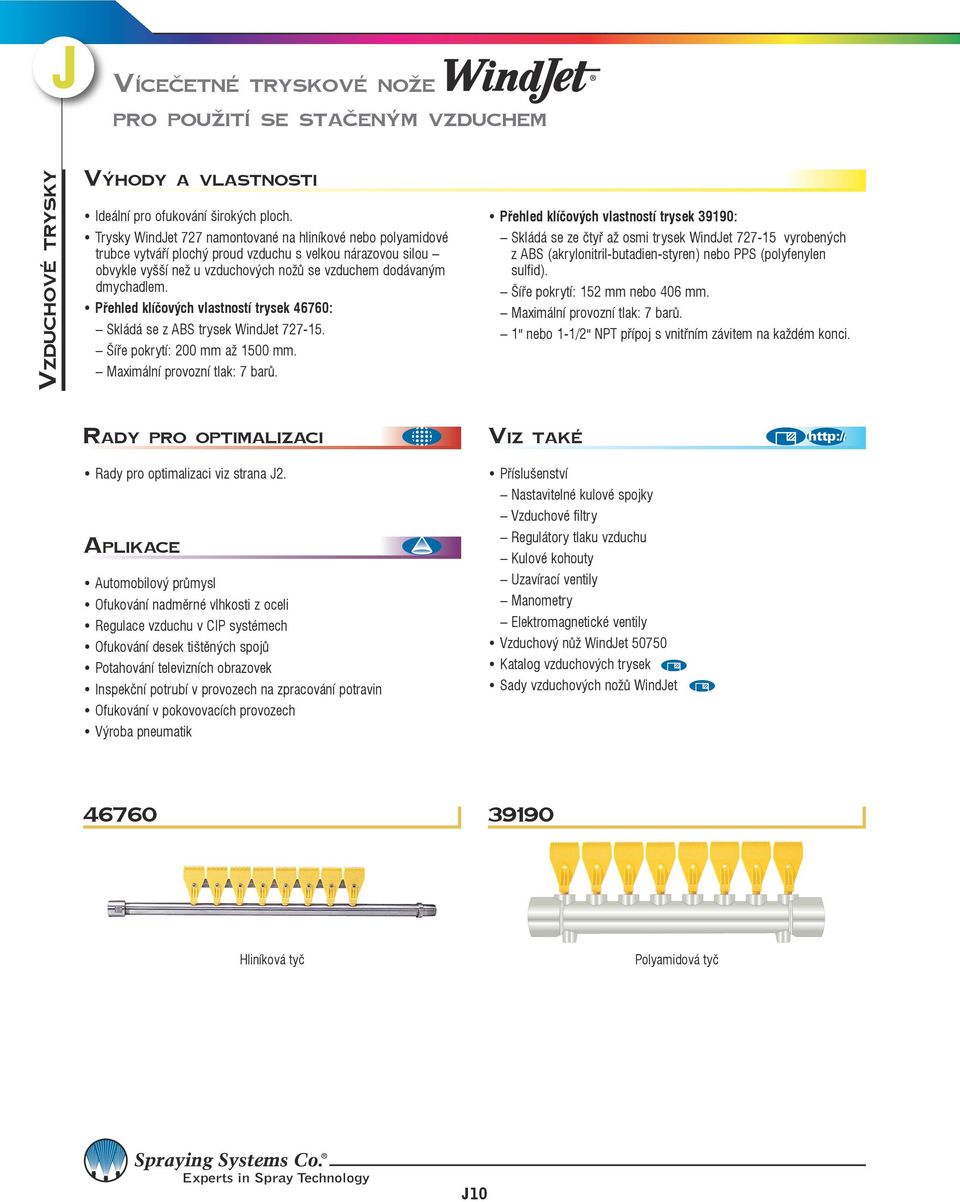

10 Vícečetné tryskové nože pro použití se stačeným Vzduchem VzduchoVé trysky Ideální pro ofukování širokých ploch. Trysky WindJet 727 namontované na hliníkové nebo polyamidové trubce vytváří plochý proud vzduchu s velkou nárazovou silou obvykle vyšší než u vzduchových nožů se vzduchem dodávaným dmychadlem. Přehled klíčových vlastností trysek 46760: Skládá se z ABS trysek WindJet Šíře pokrytí: 200 mm až 1500 mm. Maximální provozní tlak: 7 barů. Přehled klíčových vlastností trysek 39190: Skládá se ze čtyř až osmi trysek WindJet vyrobených z ABS (akrylonitril-butadien-styren) nebo PPS (polyfenylen sulfid). Šíře pokrytí: 152 mm nebo 406 mm. Maximální provozní tlak: 7 barů. 1" nebo 1-1/2" NPT přípoj s vnitřním závitem na každém konci. Automobilový průmysl Ofukování nadměrné vlhkosti z oceli Regulace vzduchu v CIP systémech Ofukování desek tištěných spojů Potahování televizních obrazovek Inspekční potrubí v provozech na zpracování potravin Ofukování v pokovovacích provozech Výroba pneumatik Viz také Nastavitelné kulové spojky Vzduchové filtry Regulátory tlaku vzduchu Kulové kohouty Uzavírací ventily Manometry Elektromagnetické ventily Vzduchový nůž WindJet Sady vzduchových nožů WindJet Hliníková tyč Polyamidová tyč J10
