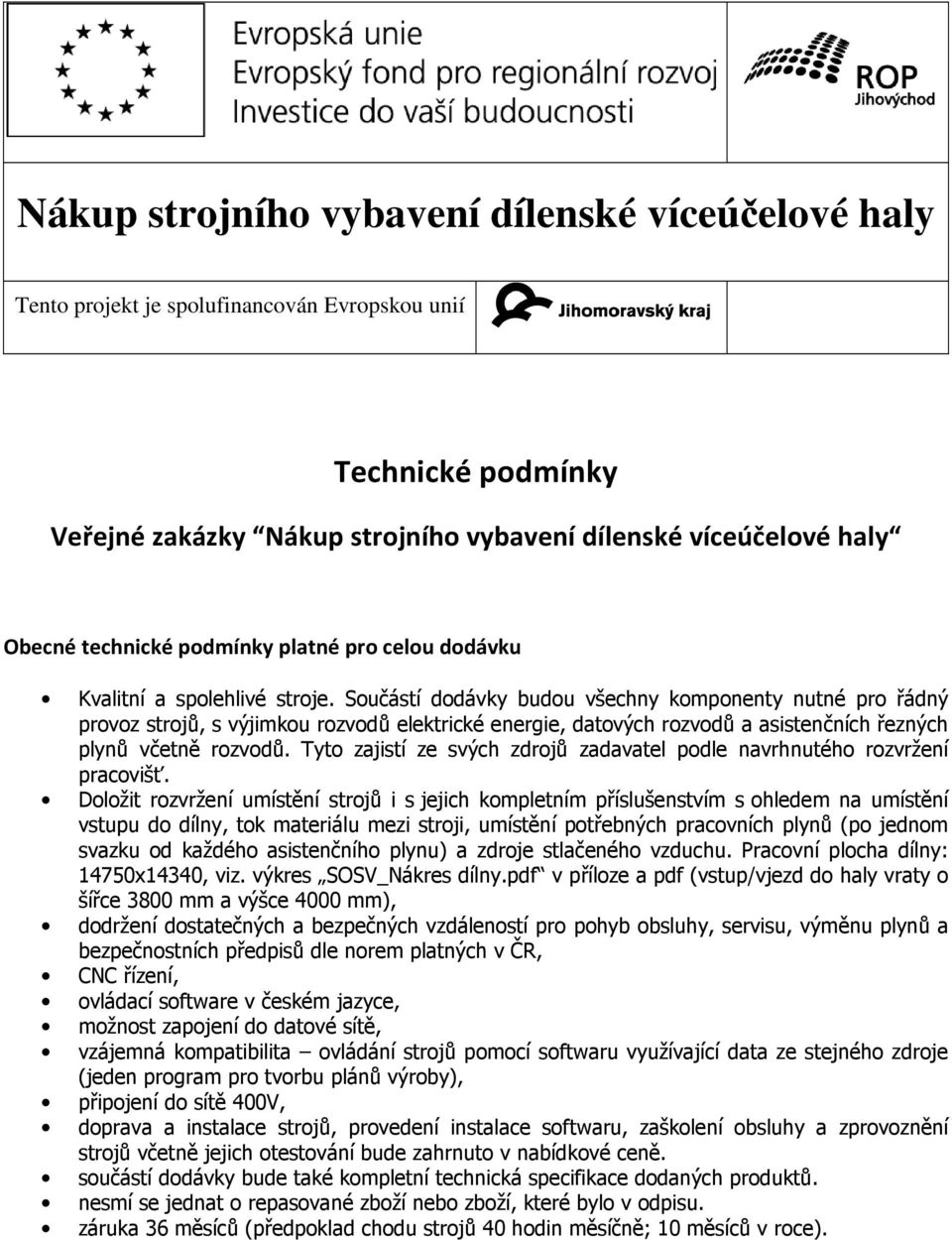

1 Technické podmínky Veřejné zakázky Nákup strojního vybavení dílenské víceúčelové haly Obecné technické podmínky platné pro celou dodávku Kvalitní a spolehlivé stroje. Součástí dodávky budou všechny komponenty nutné pro řádný provoz strojů, s výjimkou rozvodů elektrické energie, datových rozvodů a asistenčních řezných plynů včetně rozvodů. Tyto zajistí ze svých zdrojů zadavatel podle navrhnutého rozvržení pracovišť. Doložit rozvržení umístění strojů i s jejich kompletním příslušenstvím s ohledem na umístění vstupu do dílny, tok materiálu mezi stroji, umístění potřebných pracovních plynů (po jednom svazku od každého asistenčního plynu) a zdroje stlačeného vzduchu. Pracovní plocha dílny: 14750x14340, viz. výkres SOSV_Nákres dílny.pdf v příloze a pdf (vstup/vjezd do haly vraty o šířce 3800 mm a výšce 4000 mm), dodržení dostatečných a bezpečných vzdáleností pro pohyb obsluhy, servisu, výměnu plynů a bezpečnostních předpisů dle norem platných v ČR, CNC řízení, ovládací software v českém jazyce, možnost zapojení do datové sítě, vzájemná kompatibilita ovládání strojů pomocí softwaru využívající data ze stejného zdroje (jeden program pro tvorbu plánů výroby), připojení do sítě 400V, doprava a instalace strojů, provedení instalace softwaru, zaškolení obsluhy a zprovoznění strojů včetně jejich otestování bude zahrnuto v nabídkové ceně. součástí dodávky bude také kompletní technická specifikace dodaných produktů. nesmí se jednat o repasované zboží nebo zboží, které bylo v odpisu. záruka 36 měsíců (předpoklad chodu strojů 40 hodin měsíčně; 10 měsíců v roce).

2 Minimální požadavky na zařízení pro řezání laserem: CO2 rezonátor, stroj umožňující plynulý tok materiálu a automatické podávání materiálu do řezné oblasti, minimální formát plechu 1500x3000 mm, minimální velikost největšího dílu 1400x700 mm, výkon rezonátoru 2,0-2,5 kw, minimální řezaná tloušťka plechu: uhlíková ocel 8 mm, korozivzdorná ocel 6 mm, hliníkové slitiny 4 mm, minimální rychlost posuvu paralelního s ose X či Y je 80m/min, přesnost polohování stroje nejméně: ±0,1 mm, dodané dvě řezné hlavy (čočky), dodané trysky pro řezání tlouštěk materiálu 1, 2, 3, 4, 5, 6, 7, 8 mm minimálně po 10 kusech = minimálně 80 ks, kombinovaná jednotka chlazení a filtrace, řezné plány se mohou nahrávat z externího software ze sítě zákazníka nebo přes rozhraní USB přímo na zařízení, možnosti zahájení práce po restartu stroje: dalším dílcem, od začátku, od místa přerušení, s dílcem specifického čísla, ruční ovladač k okamžitému nastavení polohy řezné hlavy a k okamžitému provedení manuálního řezu, možnost změny polohy nulového bodu plechu obsluhou pro zpracovávání zbytkových tabulí plechu, dodané pracovní plyny: směs laserových plynů v jedné lahvi včetně rozvodů, asistenční řezné plyny kyslík a dusík (svazky lahví plynů a rozvody zajistí zadavatel v nabídce je důležité zabývat se jejich umístěním v rámci dílny viz. první bod minimálních požadavků společných) spotřeba laserového plynu maximálně 12 l/h, zdvih osy z minimálně 120 mm.

3 Minimální požadavky na zařízení pro řezání vodním paprskem: Nekovová korozivzdorná vana, minimální formát plechu 1500x3000 mm, vysokotlaká pumpa s přímým pohonem kw s minimálním tlakem 3500 barů, minimální řezaná tloušťka materiálu 180mm, počet řezacích hlav: 2, použití abraziva, minimální rychlost posuvu paralelního s ose X či Y je 20m/min, přesnost polohování stroje nejméně: ±0,1 mm, automatické čistění trysky, řezné plány se mohou nahrávat ze sítě zákazníka nebo přes rozhraní USB přímo na zařízení, možnosti zahájení práce pro restartu stroje: dalším dílcem, od začátku, od místa přerušení, s dílcem specifického čísla, automatické vypínání a zapínání systému (úspora energie), všechna další média nutná k chodu stroje, ruční ovladač k okamžitému nastavení polohy řezné hlavy a k okamžitému provedení manuálního řezu.

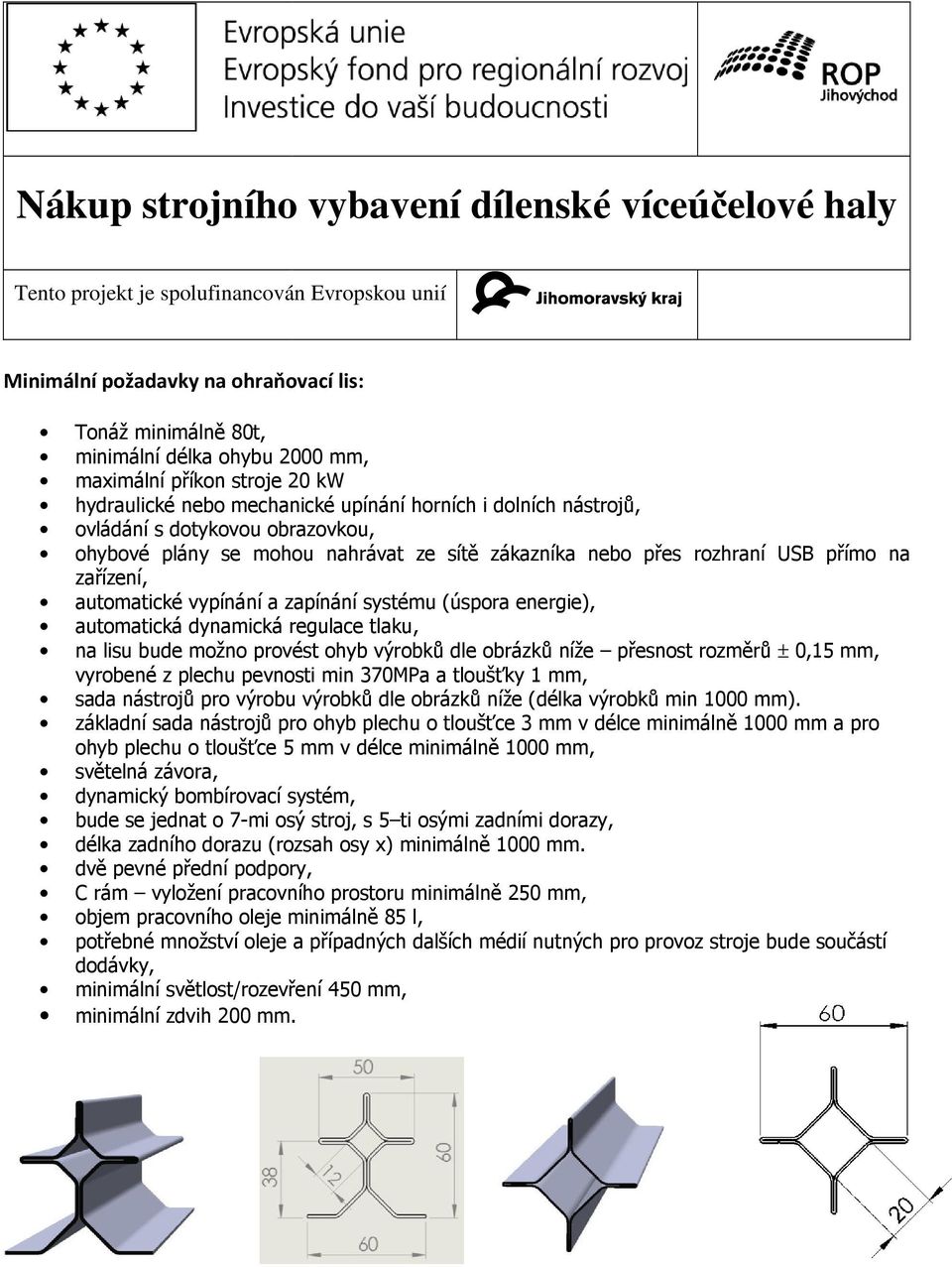

4 Minimální požadavky na ohraňovací lis: Tonáž minimálně 80t, minimální délka ohybu 2000 mm, maximální příkon stroje 20 kw hydraulické nebo mechanické upínání horních i dolních nástrojů, ohybové plány se mohou nahrávat ze sítě zákazníka nebo přes rozhraní USB přímo na zařízení, automatické vypínání a zapínání systému (úspora energie), automatická dynamická regulace tlaku, na lisu bude možno provést ohyb výrobků dle obrázků níže přesnost rozměrů ± 0,15 mm, vyrobené z plechu pevnosti min 370MPa a tloušťky 1 mm, sada nástrojů pro výrobu výrobků dle obrázků níže (délka výrobků min 1000 mm). základní sada nástrojů pro ohyb plechu o tloušťce 3 mm v délce minimálně 1000 mm a pro ohyb plechu o tloušťce 5 mm v délce minimálně 1000 mm, světelná závora, dynamický bombírovací systém, bude se jednat o 7-mi osý stroj, s 5 ti osými zadními dorazy, délka zadního dorazu (rozsah osy x) minimálně 1000 mm. dvě pevné přední podpory, C rám vyložení pracovního prostoru minimálně 250 mm, objem pracovního oleje minimálně 85 l, potřebné množství oleje a případných dalších médií nutných pro provoz stroje bude součástí dodávky, minimální světlost/rozevření 450 mm, minimální zdvih 200 mm.

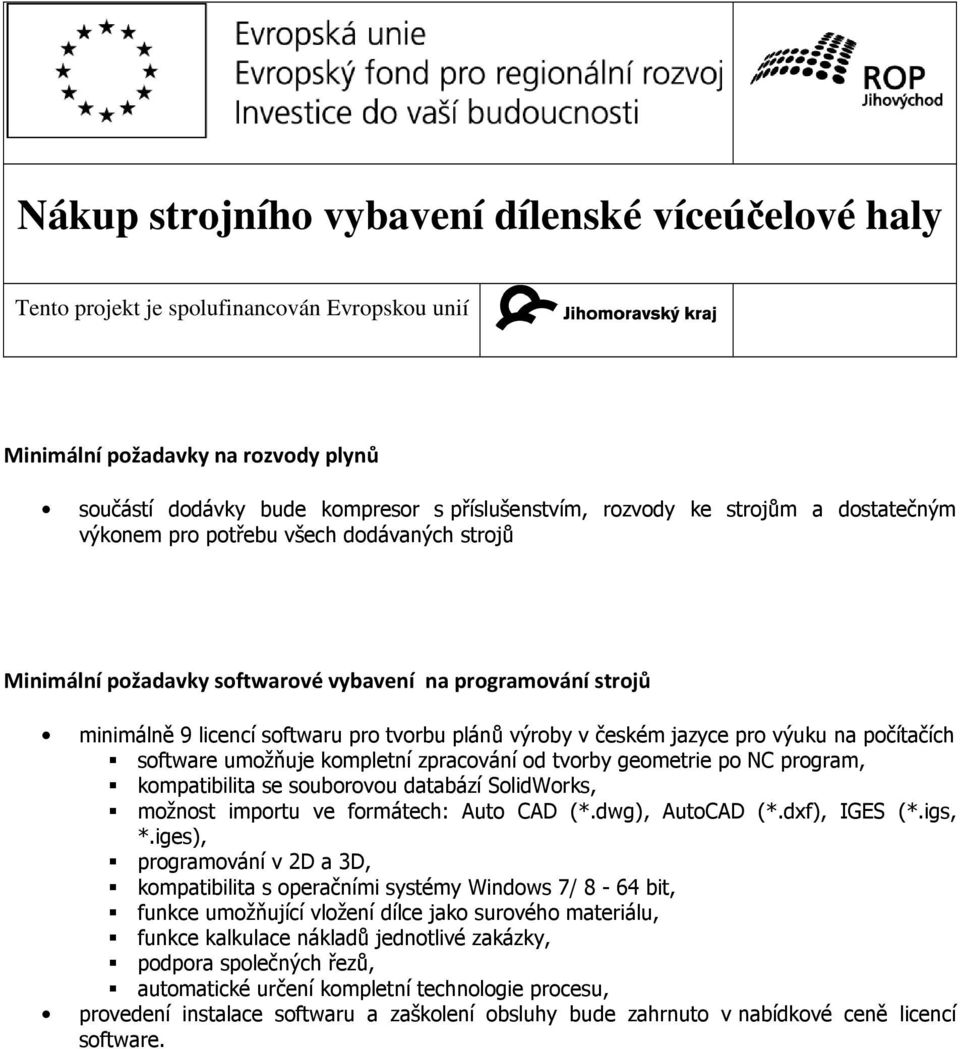

5 Minimální požadavky na rozvody plynů součástí dodávky bude kompresor s příslušenstvím, rozvody ke strojům a dostatečným výkonem pro potřebu všech dodávaných strojů Minimální požadavky softwarové vybavení na programování strojů minimálně 9 licencí softwaru pro tvorbu plánů výroby v českém jazyce pro výuku na počítačích software umožňuje kompletní zpracování od tvorby geometrie po NC program, kompatibilita se souborovou databází SolidWorks, možnost importu ve formátech: Auto CAD (*.dwg), AutoCAD (*.dxf), IGES (*.igs, *.iges), programování v 2D a 3D, kompatibilita s operačními systémy Windows 7/ 8-64 bit, funkce umožňující vložení dílce jako surového materiálu, funkce kalkulace nákladů jednotlivé zakázky, podpora společných řezů, automatické určení kompletní technologie procesu, provedení instalace softwaru a zaškolení obsluhy bude zahrnuto v nabídkové ceně licencí software.
