BIM spolupráce a standardy. Ing. Štěpánka Tomanová (tomanova@ifc.cz)

Transkript

1 BIM spolupráce a standardy Ing. Štěpánka Tomanová (tomanova@ifc.cz)

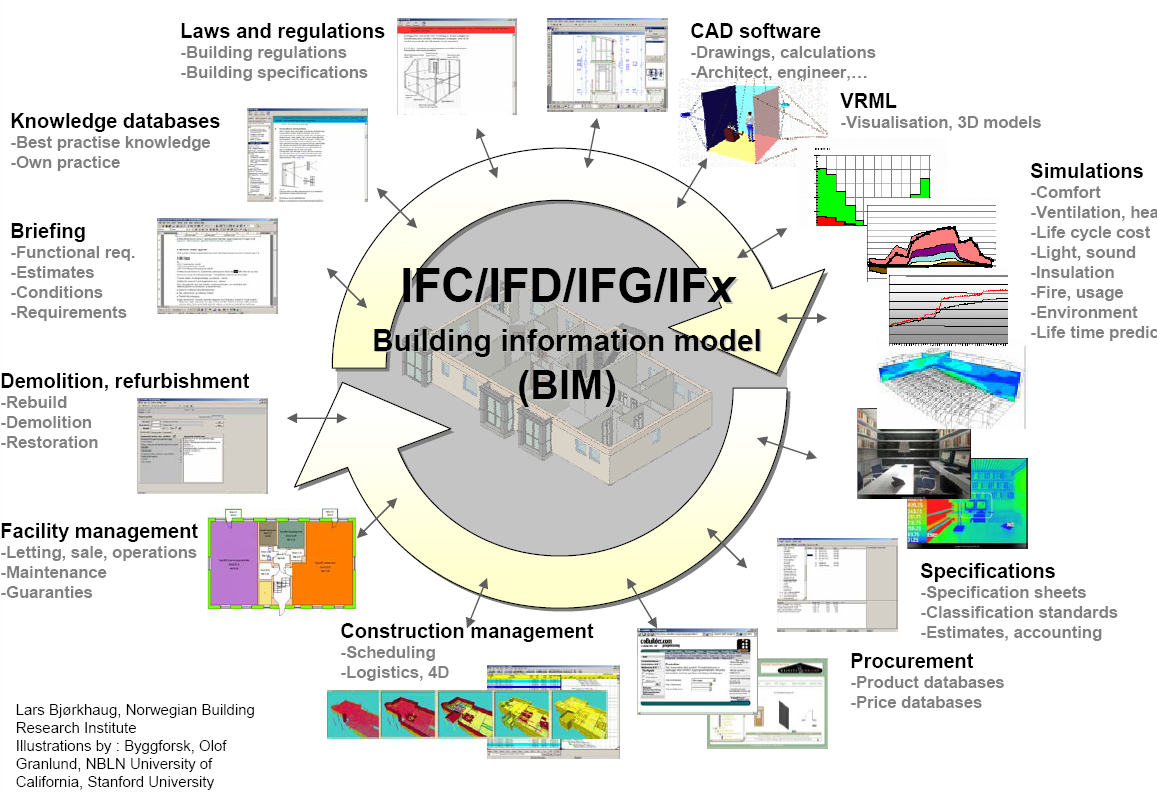

2 Kde všude je BIM?

3 Proč BIM? stavební průmysl spotřebuje až 40% energie produkce až 40% odpadu až 30% nákladů je způsobeno nesprávnou komunikací tlak na udržitelnost staveb tlak na snížení uhlíkových emisí požadavky na snížení spotřeby energie v budovách vlády/vlastníci budov uvádějí hlavní výhody BIM: rychlejší a levnější výstavba (úspory financí) návrh energeticky úspornějších budov (úspora energií i financí) mezinárodní otevřené normy => možnost mezinárodní spolupráce možnost automatické kontroly BIM modelu výhody pro výrobce produktů: jednoznačné určení potřebných informací interní konsolidace produktových informací snížení nákladů na obsluhu katalogů a terminologii snadnější překlady a přenosy pro export možnost napojení na komerční i státní systémy

4 Co je BIM, openbim a buildingsmart? BIM = proces využití informačního modelu budovy (soubor informací založených na 3D modelu projektovaného objektu a případně dalších informacích) BIM model slouží ve fázi projektování, výstavby i pro údržbu i demolici budovy BIM se týká nejen geometrie (3D), prostorových vztahů, ale i údajů pro technické výpočty, množství a vlastností stavebních prvků, potřebných časových a cenových údajů, údajů pro zbytek životního cyklu (4D-5D-6D-7D- ) buildingsmart International je neutrální, a mezinárodní organizace (sdružení), která podporuje využití BIM ve stavebnictví napříč všemi účastníky a profesemi Regionální organizace jsou založeny v mnoha zemích v Evropě, Severní Americe, Austrálii, Asii a na Středním východě především pro: podpora kvalitního stavění s ohledem na udržitelnost staveb (Smart and Green) zlepšení procesů a vztahů mezi účastníky výstavby a během provozu staveb (podpora openbim) rozvíjení nových obchodních modelů příprava podkladů pro normalizaci spolupráce s ISO openbim je univerzální přístup k spolupráci při návrhu, realizaci a provozu budov založených na otevřených standardech a pracovních postupech. openbim je iniciativa buildingsmart a několika předních softwarových dodavatelů s využitím buildingsmart datového modelu.

5 Srovnání vybraných zemí I. Země BIM od r. Organizace Použití Poznámka Finsko v.1 od 2007 COBIM 2012 Senaatti Finnish Transport Agency budovy, infrastruktura Velká Británie od r povinně od r vládní iniciativa BIM Task Group, RIBA budovy, infrastruktura COBie Singapur pravidla od r povinně podle velikosti Norsko pravidla od r povinně státní zakázky od r Holandsko povinně nad 10mil. od r. 11/2011 Dánsko pravidla od r. 2007, povinně nad 2.7mil. od r USA pravidla od r požadavek IFC od r Austrálie zatím centrálně ne, předpoklad od r. 2016, BCA, CORENET budovy e-submission, e-plancheck Stattsbygg, Norwegian Public Roads a National Rail Administration, budovy, infrastruktura široké použití mezi projektanty (až 70%) RDG budovy souběžně i 2D CAD pravidla bips, The Palaces and Properties Agency, The Danish University a Property Agency and Defence Construction Service Legislativa podle států, NIBS, GSA Public Building Services technické normy budovy budovy NBIMS, NCS=souběžně i 2D CAD pravidla, COBie, NY použití eplancheck místní buildingsmart budovy National Guidelines for Digital Modelling, National Objects Library, Opera Sydney Německo vytvoření Digital Building Platform [Platform Digitales Bauen] místní buildingsmart a skupiny firem cílem je vládní strategie budovy VDI 3805 Otázka systému poplatků, Komise pro posouzeni velkých projektů

6 Srovnání vybraných zemí II. Země BIM od r. Organizace Použití Poznámka Čína BIM je součást posledního 5- letého plánu Zatím v počátcích Tchaj-wan je iniciátorem (IoT), ale 50% software jsou pirátské kopie Brazílie Hlavně university Infrastruktura, budovy Qatar Poradcem pro Qatar 2022 World Cup je německá Hochtief ViCon University budovy rozdíly mezi USA, německými a anglickými zvyklostmi Francie 2014 výzkumný úkol pro infrastrukturu, 2015 skupina na úrovni vlády, 2017 cílové datum pro budov Obdoba BIM Task Group: Le Plan Transition Numérique dans le Bâtiment budovy, infrastruktura Španělsko Centrálně zatím ne, 2015 skupina v Katalánsku (BIM Task Force panel) budovy

7 BIM, normalizace, legislativa a Česko ČR (ÚNMZ) je členem pracovní skupiny pro BIM normalizaci - technická komise ISO/TC 59/SC 13 do 1/2015 tzv. O-členství (může se vyjadřovat, připomínky informativní), aktuálně P-členství ÚNMZ musí připomínkovat vzniklé dokumenty ovlivnit vývoj aktuálně platné normy pro BIM převzaty v původním znění v únoru 2014 => je potřeba diskuze, překlad dle potřeby norma pro IFC převzata v původním znění v srpnu 2014 => formát dat, nepředpokládá se překlad termín přijetí/překladu norem závisí na požadavcích z praxe, případně s normami EN komunikace se státní správou zákon o veřejných zakázkách (MPO/MMR) Směrnice Evropského parlamentu a Rady 2014/24/EU ze dne 26. února 2014 o zadávání veřejných zakázek => použití BIM metodiky, komentář czbim vyhlášky týkající se dokumentace staveb, stavební zákon (MMR) CEN (tvůrce EN norem) projekt převzetí BIM norem BIM roadmap vzorem je postup v UK (r. 2016!) duben 2014 založení pracovní skupiny pro BIM na úrovni CEN pracovní zasedání červen, říjen 2014 závěrečné zasedání listopad 2014 v Praze výsledkem je vznik CEN TC 442 pro BIM ISO/IEC se mohou stát součástí ČSN - EN musí

8 Oblasti normalizace ISO spolupracující komise: TC 184/SC4 Industrial data (IFC format) TC 211 Geographic information/geomatics TC 59/SC14 Design life TC 10/SC8 Construction documentation Rozšíření spolupráce: TC 251 Asset management TC 267 Facilities management Spolupracující organizace: buildingsmart International Pracovní komise: TC 59/SC 13/WG 2 Classification of the information on the construction industry TC 59/SC 13/WG 6 Framework for object-oriented information exchange TC 59/SC 13/WG 7 Process management TC 59/SC 13/WG 8 Building information models - Information delivery manual TC 59/SC 13/WG 9 BIM guidance TC 59/SC 13/WG 10 Object libraries TC 59/SC 13/WG 11 Product data for building services systems model

9 Potřebujeme normy pro BIM? JAK data sdílet - Data Model Standards [IFC] jak informace uložit (ISO 16739:2013) formáty souborů CO sdílet - Data Dictionary Standards [IFD] porozumění mezi profesemi (ISO :2007) slovník KTERÁ data a KDY - Process Definition Standards [IDM, MVD] filtrování potřebných informací (ISO :2010) - výběr informací v dané etapě ISO normy jsou výsledkem spolupráce mezi buildingsmart a ISO CEN (normy EN) technická skupina pro BIM je založena spolupráce s ISO

10 Vztah norem pro BIM v rámci ISO a CEN Identifikace požadavků a očekávání účastníků stavebního procesu (role, fáze...) Společný základ metodiky pro stavební zakázky v rámci Evropy Terminologie Výměna dat - IFC standardy Rozšířit a vyvinout standardy pro průmyslové stavby a infrastrukturu Record management správa informací o stavbě Předávání dat a informací Definovat procesy při výměně dat Rámec pro BIM návody a příručky Energetická náročnost Odhad nákladů a posuzování po dobu životního cyklu Facility Management (správa a provoz staveb) Tvorba aplikací pro plánování a hodnocení (včetně regulace) Harmonizace údajů o produktech Harmonizace evropských klasifikačních tabulek Slovníky a knihovny produktů - Evropský slovník dat (Data Dictionary) Tvorba API interface pro programy (Application Programming Interfaces)

11 Normy ISO pro BIM Vydané Připravované TC59 / SC13 (organizace informací o stavebních pracích) od 02/14 v ČSN! ČSN ISO :2014 Budovy a inženýrské stavby Organizace informací o stavbách Část 2: Rámec pro klasifikaci informací ČSN ISO :2014 Budovy a inženýrské stavby Organizace informací o stavbách Část 3: Rámec pro objektově orientované informace ČSN ISO 16354:2014 Obecné zásady pro znalostní a objektové knihovny ČSN ISO 22263:2014 Organizace informací o stavbách Rámec pro správu informací o projektu ČSN ISO :2014 Informační modelování staveb Manuál pro předávání informací Část 1: Metodika a formát ČSN ISO :2014 Informační modelování staveb Manuál pro předávání informací Část 2: Rámec pro vzájemnou spolupráci ČSN P ISO-TS 12911:2014 Rámec pro návody na informační modelování staveb (BIM) TC184 / SC 4 (automatizované systémy a integrace) od 08/14 v ČSN! ČSN ISO Datový formát Industry Foundation Classes (IFC) pro sdílení dat ve stavebnictví a ve facility managementu TC59 / SC14 (life planning) ČSN ISO Budovy a jiné stavby Plánování životnosti Část 4: Plánování životnosti s využitím informačního modelování staveb (BIM) ISO Data structures for electronic product catalogues for building services -- Part 1: Concepts, architecture and model ISO/DIS Data structures for electronic product catalogues for building services -- Part 2: Geometry ISO/DIS Building information modelling -- Information delivery manual -- Part 1: Methodology and format ISO Building construction -- Organization of information about construction works -- Part 2: Framework for classification ISO/NP Organization of information about construction works -- Information management using building information modelling -- Part 1: Concepts and principles ISO/NP Organization of information about construction works -- Information management using building information modelling -- Part 2: Delivery phase of assets

12 Co je formát IFC? Formát souboru obsahující objekty a jejich atributy Většina software dnes používá IFC 2x3 Nově se implementuje IFC4: Obsahuje možnost využití nových geometrických prvků, parametrie a dalších funkcí pro rozšíření schopností IFC specifikace Podporuje 4D a 5D modely, schémata pro výrobce knihoven produktů, BIM pro GIS interoperabilitu, vylepšené tepelné simulace a posouzení udržitelnosti Obsahuje ifcxml4 schéma, plně integrované do IFC specifikace a původně definované ve schématu EXPRESS, je plně integrován s novou technologií mvdxml Opravuje technické problémy zjištěné od vydání IFC2x3 Umožňuje rozšíření IFC do infrastruktury Jiná verze není JINÝ formát, je to doplnění a vylepšení IFC4 publikován jako plná norma ISO od 8/2014 součást ČSN Výhody: obsah podle oboru objektový vyvíjený odborníky ze stavebnictví a oboru IT plně dokumentovaný a nezávislý vlastní formát zápisu je opět podle normy ISO, způsob používaný i v jiných oborech Nevýhoda: otázka úrovně implementace v software velikost souboru

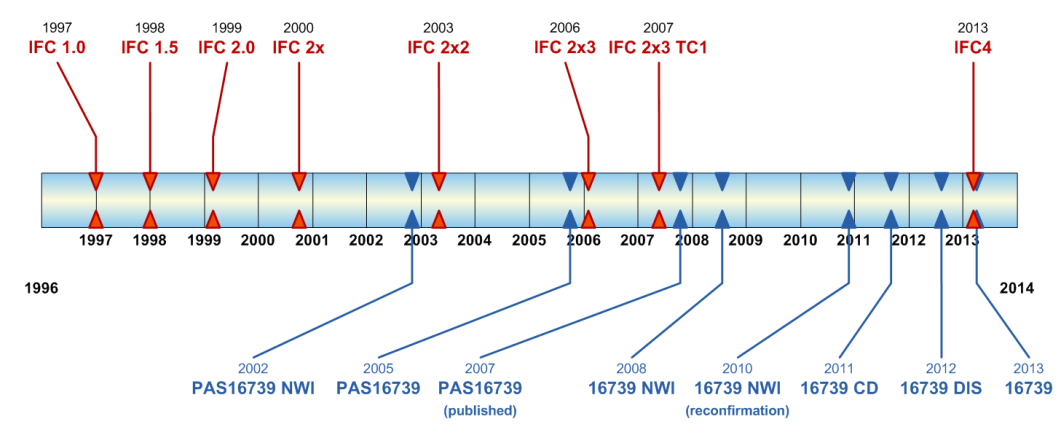

13 Historie formátu IFC

14 Jak použít BIM / IFC dnes? přenos podkladů ve fázi projektu tvorba architektonického modelu budovy export modelu načtení modelu do technické aplikace automatické rozdělení jednotlivých podlaží do výkresů kontrola a doplnění konkrétních materiálů z databáze návrh rozvodů, technické výpočty export modelu pro koordinace a oceňování kontrola kolizí simulace zpracování postupu výstavby dokumentace skutečného provedení stavby dokumentace pro údržbu a správu budov (FM)

15 Další témata související se standardizací Úroveň podrobnosti a etapy projektu (level of detail x level od development) Knihovny a katalogy výrobců Knihovna produktů je místo, kde se najdou informace o produktech a lze je dále použít BIM authoring tools používají proprietární knihovny pro výběr a vkládání objektů Produkty (objekty) mohou být obecné, nebo závislé na výrobci Fyzická reprezentace objektu bývá většinou 2D a 3D geometrie Geometrii je často potřeba doplnit o další prostorové informace - např. přípojné body pro TZB Vlastnosti produktu inteligentní BIM aplikace používají pro vyhodnocením výpočty a simulace Produkty mají vazby na další technické informace Produkty jsou řazeny do skupin pro jednodušší vyhledávání a třídění Produkty mají často přiřazen náhled nebo fotografii Při použití produktu v projektu je potřeba udržovat referenci do původní knihovny pro stálý přístup k informacím o produktu Využití shromážděných dat o stavě při správě a údržbě => COBie Construction-Operations Building information exchange Standard pro předávání dat o budově, především pro FM Vybavení + místnosti (místnost jako definovaný prostor) FM + zadávání a validace jednotlivých fází (zadávání od konce)

16 Přehled aplikací pracujících s IFC Český trh Stavební část/architektura Graphisoft ArchiCAD Nemetschek AllPlan Autodesk Revit TZB DDS-CAD Autodesk Revit Statika Scia Tekla Prohlížeče (zdarma) Solibri Tekla BIMSight DDS-CAD Viewer a další podle čeho vybírat Dostupné funkce Přenositelnost modelů Podpora a lokalizace Přístup ke knihovnám (obecné vs. nativní) Náročnost na obsluhu Náročnost na hardware

17 V čem tedy spočívají změny? směr k větší spolupráci mezi profesemi i následnými etapami spolupráce na mezinárodní úrovni díky společným pravidlům BIM předpokládá přesun práce do počáteční fáze návrhu (souvislost s finančními prostředky!) důraz kladen na celkové náklady po dobu životnosti stavby projekt není pro uložení do archivu, ale podklad pro živý a aktuální BIM model stavby pro její správu a údržbu

18 Předpoklady změn lidské zdroje ochota se měnit vzdělávání definice procesů obecně definované (ISO) chybí konkretizace na národní úrovni pravidla a návody tvoří se (ISO, CEN, národní úroveň) technologie software pro projektanty JE dostupný

19 Proč používat BIM? důvod #1 = je to po mně vyžadováno úřady v Norsku a dalších zemích vyžadují IFC investor složitých staveb (např. zdravotnictví, muzea) vyžaduje model důvod #2 = ověření správného řešení v Brazílii hodnotí návrh BIM model v Singapuru používají automatizované hodnocení pro účely stavebního povolení důvod #3 = peníze při použití modelu lepší plánování realizace stavby použití aktuálního modelu při správě ušetří prostředky na revize, plánování oprav a údržbu

20 Můžu s BIM narazit? důvod #1 = neochota se měnit důležitá je spolupráce -> 80/20 pravidla spolupráce > BIM manažer důvod #2 = nesprávný postup projektu nedostatek času nesprávná návaznost etap nekoncepčnost projektu důvod #3 = peníze cena software = mýtus cena vzdělávání pracovníků

21 Zodpovědnost za změny Verze #1 (aktuální stav): smluvní ošetření nejčastěji podle profesí normy jako doporučení regionální zvyklosti firemní zvyklosti obecná pravidla ve vývoji Verze #2 (cílový stav): definována obecná pravidla národní mezinárodní ošetřeno nástrojem (použitým software) příklady Bentley, 4Projects (zatím opatrné ) a další

22 Děkuji za pozornost Ing. Štěpánka Tomanová
