1 FILtech tel.: , fax: Návod na montáž, obsluhu a údržbu JUDO JFY-HW ¾ 1¼ 8/2008

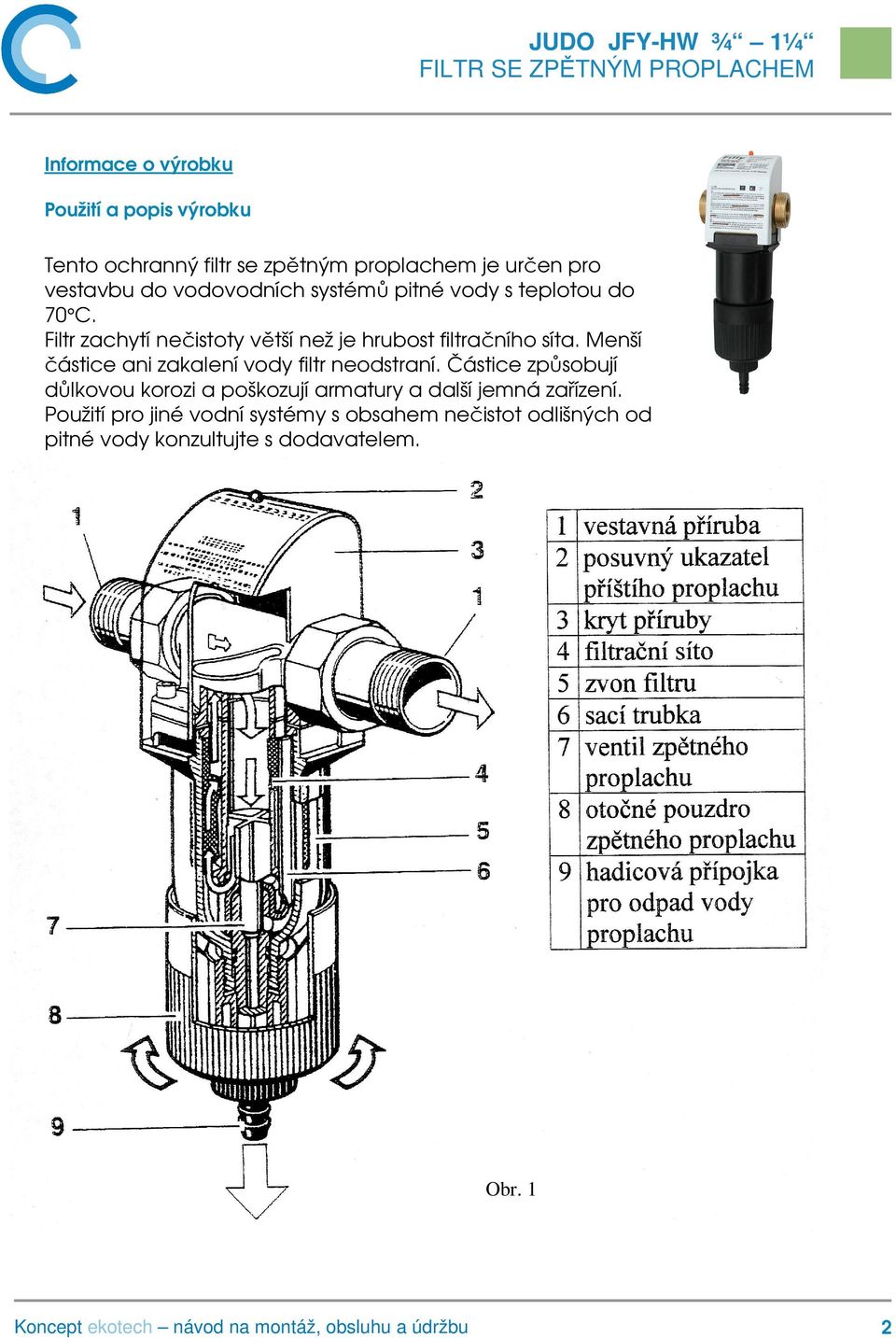

2 JUDO JFY-HW ¾ 1¼ Informace o výrobku Použití a popis výrobku Tento ochranný filtr se zpětným proplachem je určen pro vestavbu do vodovodních systémů pitné vody s teplotou do 70 C. Filtr zachytí nečistoty větší než je hrubost filtračního síta. Menší částice ani zakalení vody filtr neodstraní. Částice způsobují důlkovou korozi a poškozují armatury a další jemná zařízení. Použití pro jiné vodní systémy s obsahem nečistot odlišných od pitné vody konzultujte s dodavatelem. Obr. 1 2

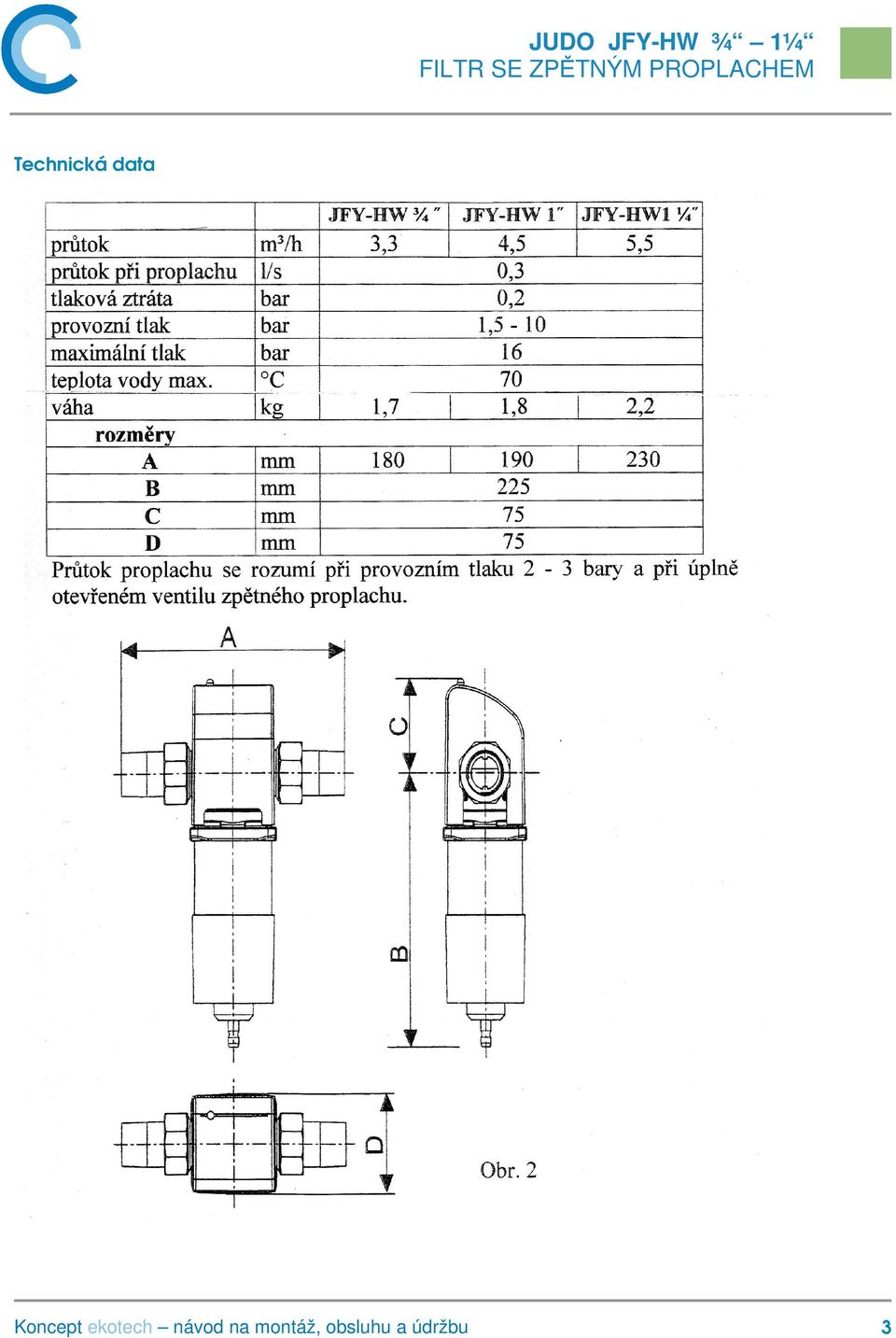

3 Technická data 3

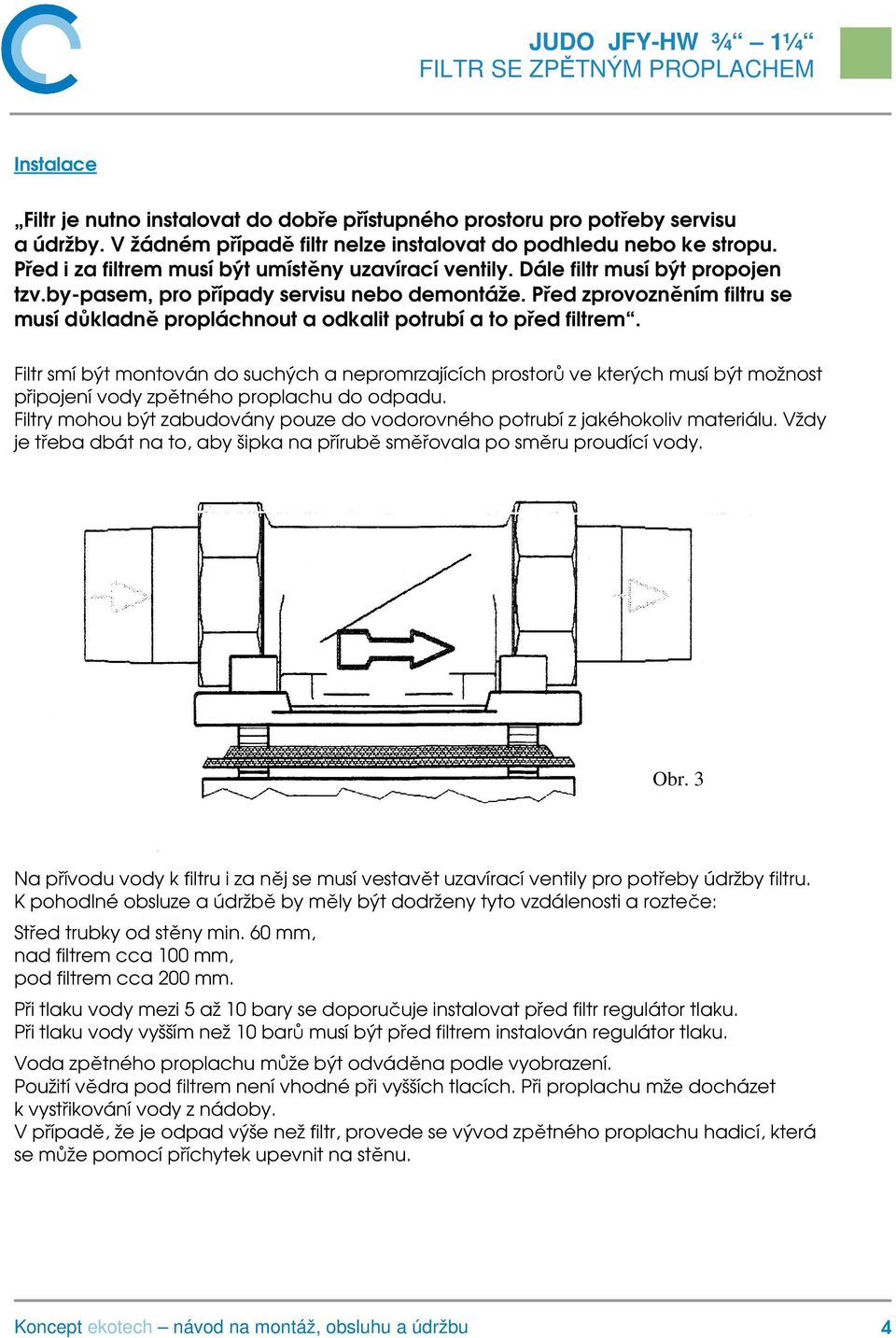

4 Instalace Filtr je nutno instalovat do dobře přístupného prostoru pro potřeby servisu a údržby. V žádném případě filtr nelze instalovat do podhledu nebo ke stropu. Před i za filtrem musí být umístěny uzavírací ventily. Dále filtr musí být propojen tzv.by-pasem, pro případy servisu nebo demontáže. Před zprovozněním filtru se musí důkladně propláchnout a odkalit potrubí a to před filtrem. Filtr smí být montován do suchých a nepromrzajících prostorů ve kterých musí být možnost připojení vody zpětného proplachu do odpadu. Filtry mohou být zabudovány pouze do vodorovného potrubí z jakéhokoliv materiálu. Vždy je třeba dbát na to, aby šipka na přírubě směřovala po směru proudící vody. Obr. 3 Na přívodu vody k filtru i za něj se musí vestavět uzavírací ventily pro potřeby údržby filtru. K pohodlné obsluze a údržbě by měly být dodrženy tyto vzdálenosti a rozteče: Střed trubky od stěny min. 60 mm, nad filtrem cca 100 mm, pod filtrem cca 200 mm. Při tlaku vody mezi 5 až 10 bary se doporučuje instalovat před filtr regulátor tlaku. Při tlaku vody vyšším než 10 barů musí být před filtrem instalován regulátor tlaku. Voda zpětného proplachu může být odváděna podle vyobrazení. Použití vědra pod filtrem není vhodné při vyšších tlacích. Při proplachu mže docházet k vystřikování vody z nádoby. V případě, že je odpad výše než filtr, provede se vývod zpětného proplachu hadicí, která se může pomocí příchytek upevnit na stěnu. 4

5 Příklady odvodu vody zpětného proplachu Obr. 6 5

6 Uvedení do provozu Filtr se uvede do provozu otevřením všech uzavíracích armatur. Ihned se provede zpětný proplach, aby se filtr odvzdušnil. Obsluha Zpětný proplach Zpětný proplach se provede při plném tlaku vody. Při tlaku vody nižším než 1,5 baru nebude vyčištění filtru dostatečné. Ventil zpětného proplachu (6) se otevře otáčením pouzdra (7) doleva lehce až na doraz. Po provedeném proplachu se otáčením doprava ventil uzavře. Proplachování filtru se provádí v intervalech, které jsou závislé na obsahu nečistot v požívané vodě. Provede se buď podle viditelného znečištění filtračního síta, nebo při citelném snížení průtočného množství. V každém případ by se měl filtr propláchnout minimálně vždy po dvou měsících provozu. Posuvný kazatel dalšího proplachu se ručně posune na požadovanou dobu. Údržba Filtr JFY nevyžaduje mimo periodický proplach žádnou speciální údržbu. V případě potřeby se obraťte na autorizovanou servisní firmu. Čištění Čištění vnějšího povrchu se smí provádět výhradně vodou, která obsahuje pouze mýdlové prostředky. Přípravky, které obsahují směsi s chloroformem, líh, kyseliny a podobně, stejně jako rozpouštědla a leštidla, se nesmějí používat. Jejich užitím hrozí nebezpečí poškození nebo zničen výrobku. Tyto přípravky způsobují těžké popraskání krycího válce a plastových dílů. Obvyklé domácí čisticí prostředky obsahují až 25% rozpouštědel. Taková čistidla nepoužívejte. Poruchy a opravy Demontáž výrobku za účelem náhrady opotřebených dílů novými díly smí provádět pouze autorizovaný servis, nebo proškolená osoba provozovatele. Při zjištění, že některé díly jsou poškozené, je nutné je vyměnit. 6

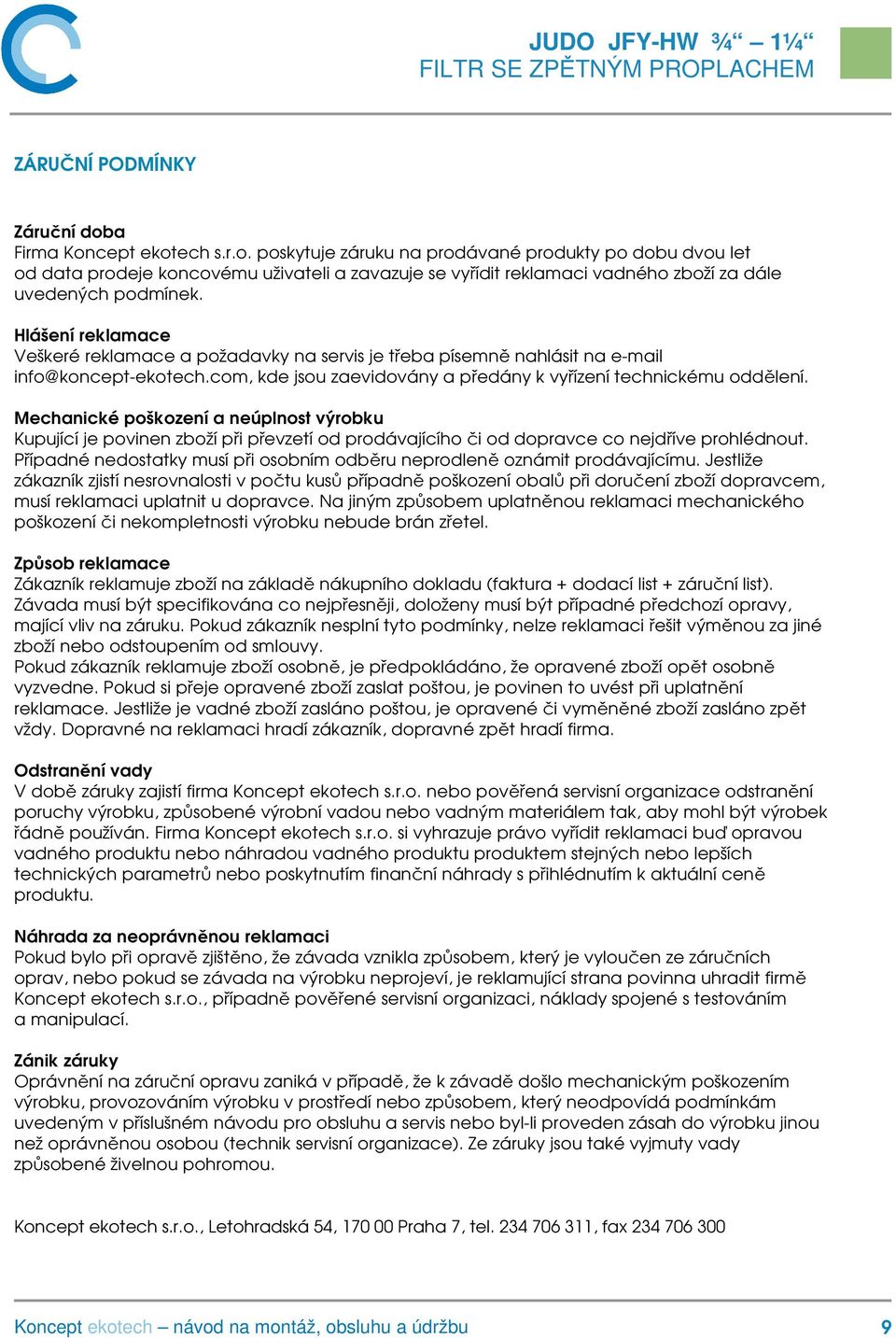

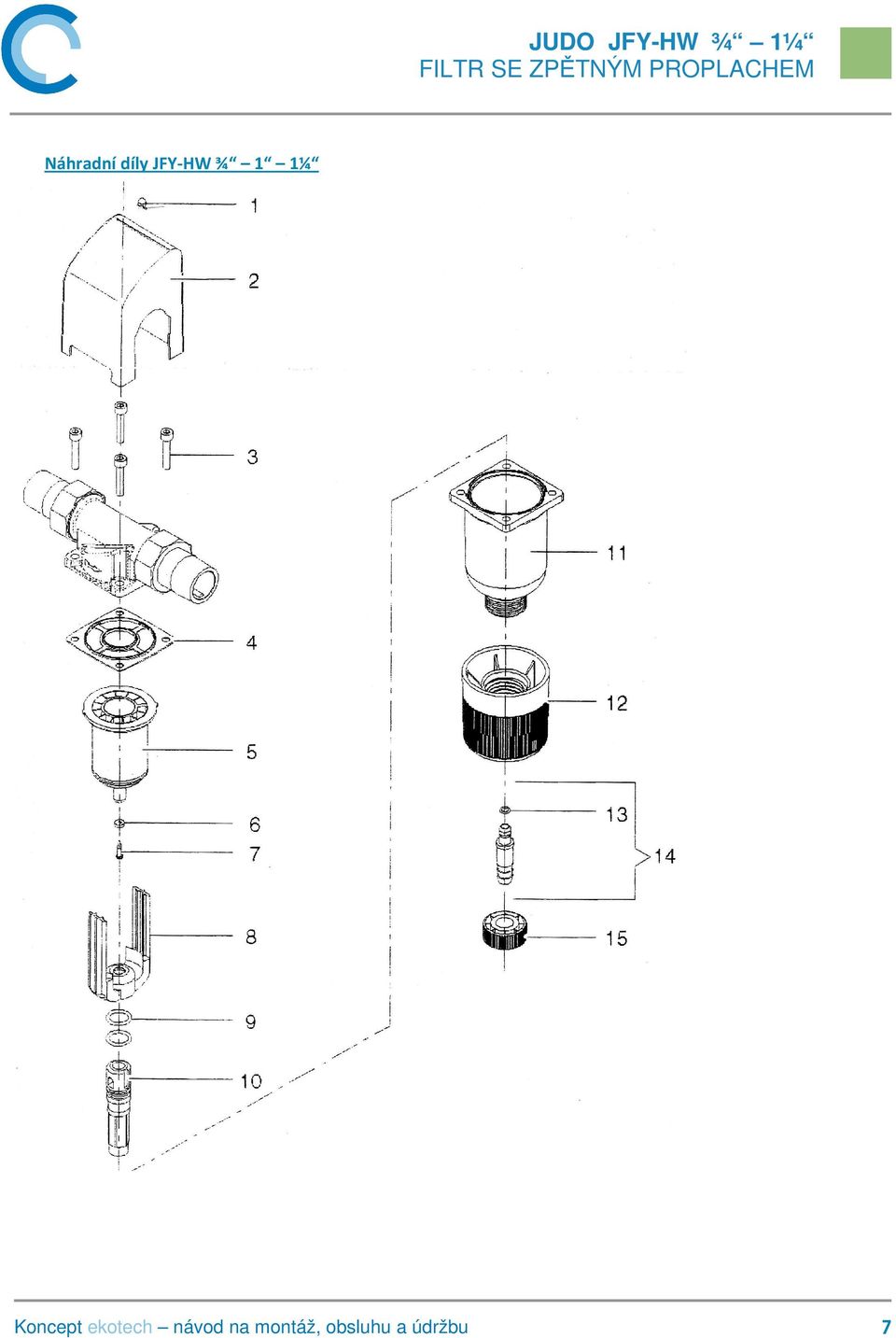

7 Náhradní díly JFY-HW ¾ 1 1¼ 7
