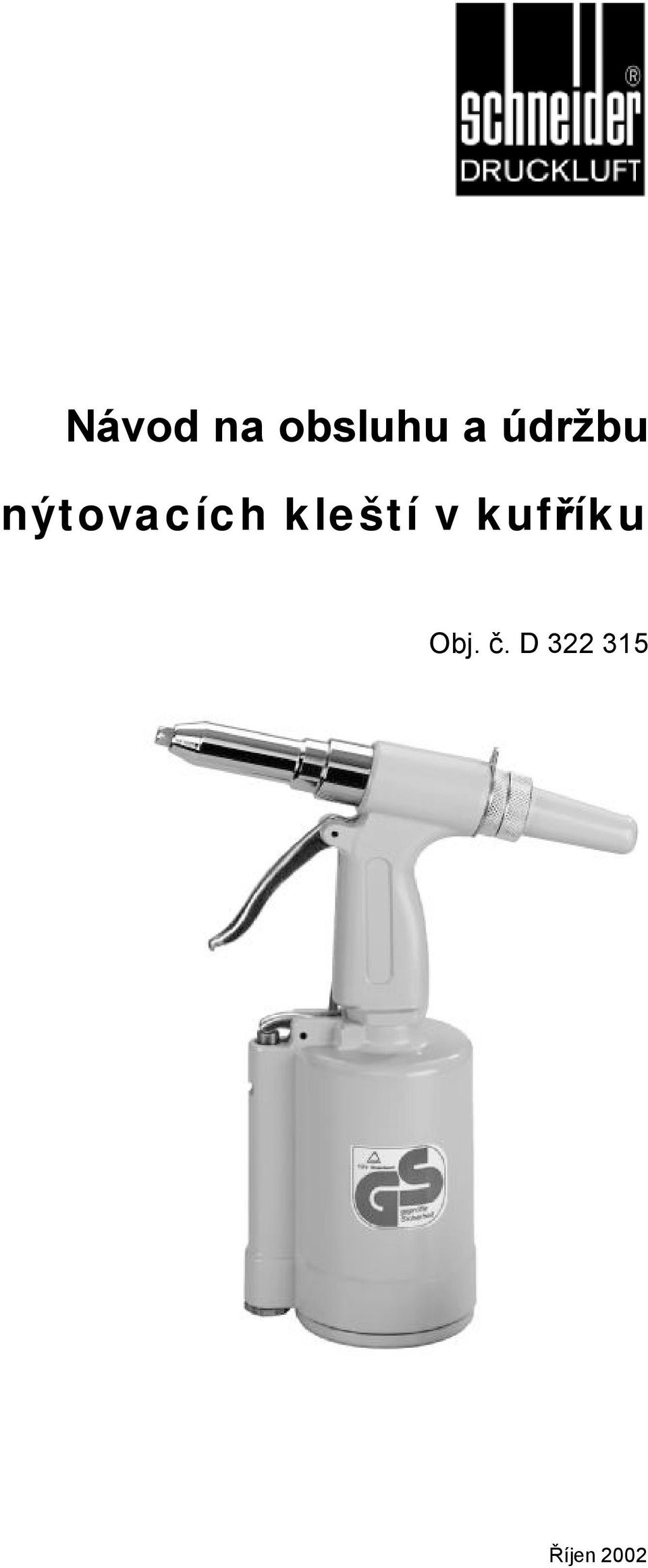

1 Návod na obsluhu a údržbu nýtovacích kleští v kufříku Obj. č. D Říjen 2002

2 Vážený zákazníku děkujeme Vám za projevenou důvěru v náš výrobek. Před tím, než začnete s nýtovacími kleštěmi pracovat si pozorně přečtěte tento návod. Tento návod obsahuje důležité pokyny, které zajistí Vašim nýtovacím kleštím dlouhou životnost a bezporuchový provoz. Proto ukládejte tento návod neustále u Vašeho nářadí. Na výrobek uvedený v tomto návodu se vztahuje smlouva PECA ( Protokol k Evropské smlouvě o posuzování shody a akceptaci průmyslových výrobků) platná od a výrobcem na něj bylo vystaveno ES prohlášení o shodě. Obsah 1. Obsah dodávky 2. Technické údaje 3. Obrázek 4. Funkce a použití 5. Bezpečnostní předpisy 6. Uvedení do provozu 7. Údržba a péče 8. Poruchy 9. Příslušenství 10. Záruční podmínky 11. Expluatační nákres 12. Seznam náhradních dílů 1. Obsah dodávky 1 Nýtovací kleště 1 Vsuvka R 1/4 a 2 Montážní klíč 1 Lahvička oleje 1 Sada těsnění 2. Technické údaje Max. provozní tlak Spotřeba vzduchu Průměry nýtů Hladina hlučnosti L WAI max. c podle DIN 45635, část 66 / Hladina hlučnosti L PAI max. max. nýtovací plocha Hladina hlučnosti L PAI max, 1m Vibrace (pod zátěží) DIN EN část1 / Doporučený průměr hadice Délka/šířka/výška Hmotnost 7 Nosní kousky 4 Pružiny 1 Ozubené pouzdro čelistí, zdvihátkem a spojovacím kusem 1 Sada nýtů 6 cca 0,8 2,4-3,2-4,0 a 4, ,9 1, /80/275 1,70 bar l/zdvih mm db(a) db(a) db(a) m/sec² mm mm kg Potřebná kvalita vzduchu: Výkonnnost kompresoru: Nastavitené hodnoty pro práci: Vyčištěný, bez kondenzátu. Přes údržbovou jednotku redukčním ventilem s filtrem a mlhovým přimazávačem. Plnící výkon kompresoru alespoň 50 l/min což odpovídá výkonu motoru od cca 0,55 kw). Nastavitelný pracovní tlak na redukčním ventilu nebo redukčním ventilu s filtrem 6 bar. 2 Schneider Bohemia

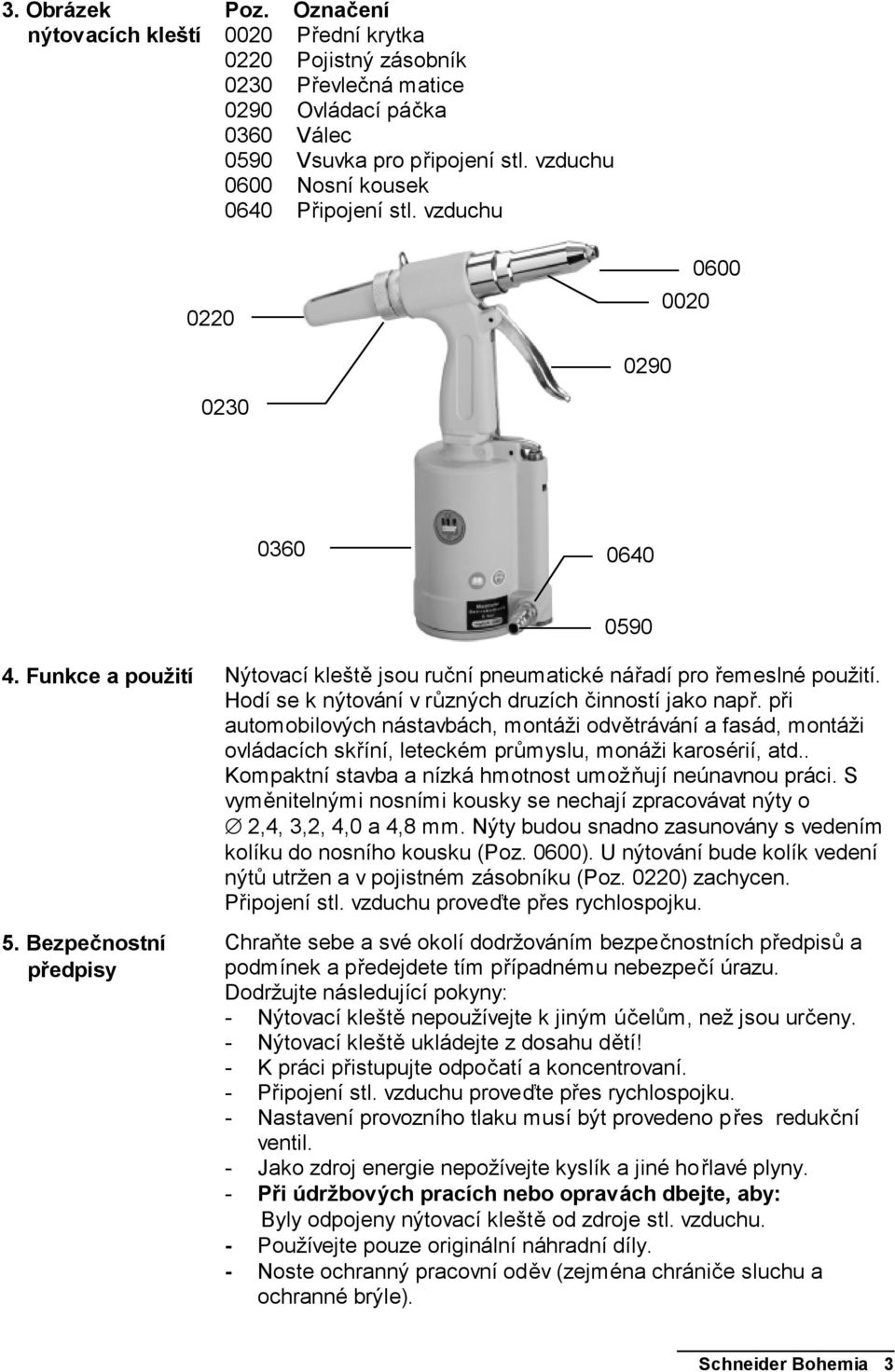

3 3. Obrázek nýtovacích kleští Poz. Označení 0020 Přední krytka 0220 Pojistný zásobník 0230 Převlečná matice 0290 Ovládací páčka 0360 Válec 0590 Vsuvka pro připojení stl. vzduchu 0600 Nosní kousek 0640 Připojení stl. vzduchu Funkce a použití Nýtovací kleště jsou ruční pneumatické nářadí pro řemeslné použití. Hodí se k nýtování v různých druzích činností jako např. při automobilových nástavbách, montáži odvětrávání a fasád, montáži ovládacích skříní, leteckém průmyslu, monáži karosérií, atd.. Kompaktní stavba a nízká hmotnost umožňují neúnavnou práci. S vyměnitelnými nosními kousky se nechají zpracovávat nýty o 2,4, 3,2, 4,0 a 4,8 mm. Nýty budou snadno zasunovány s vedením kolíku do nosního kousku (Poz. 0600). U nýtování bude kolík vedení nýtů utržen a v pojistném zásobníku (Poz. 0220) zachycen. Připojení stl. vzduchu proveďte přes rychlospojku. 5. Bezpečnostní předpisy Chraňte sebe a své okolí dodržováním bezpečnostních předpisů a podmínek a předejdete tím případnému nebezpečí úrazu. Dodržujte následující pokyny: - Nýtovací kleště nepoužívejte k jiným účelům, než jsou určeny. - Nýtovací kleště ukládejte z dosahu dětí! - K práci přistupujte odpočatí a koncentrovaní. - Připojení stl. vzduchu proveďte přes rychlospojku. - Nastavení provozního tlaku musí být provedeno přes redukční ventil. - Jako zdroj energie nepožívejte kyslík a jiné hořlavé plyny. - Při údržbových pracích nebo opravách dbejte, aby: Byly odpojeny nýtovací kleště od zdroje stl. vzduchu. - Používejte pouze originální náhradní díly. - Noste ochranný pracovní oděv (zejména chrániče sluchu a ochranné brýle). Schneider Bohemia 3

4 6. Uvedení do provozu Našroubujte vsuvku (Poz. 0590) do připojení ke stl. vzduchu (Poz. 0640). Upevněte pojistný zásobník (Poz. 0220) převlečnou maticí (Poz. 0230) na nýtovacích kleštích. Vyberte nýty odpovídající vhodným nosním kouskům (Poz ) a našroubujte je na přední krytku (Poz. 0020). Připojte nýtovací kleště k výkonově odpovídajícímu kompresoru popř. Síti se stl. vzduchem. Použijte k tomu pružnou tlakovou hadici (vnitřní 6 mm) s rychlospojkou. Max. provozní tlak (6 bar) nesmí být překročen. Stiskněte nyní v nosním kousku nacházející se nýty k nýtování otevřou a zatáhněte ovládací páčku (Poz. 0290). Dbejte přitom, aby ulomené vodící kolíky nýtů byly zachyceny v pojistném zásobníku (Poz. 0220). 7. Údržba a péče Dodržováním zde uvedených pokynů k údržbě zajistíte tomuto kvalitnímu výrobku dlouhou životnost a bezporuchový provoz. Nářadí okamžitě po použití řádně vyčistěte. Pro dlouhodobou bezporuchovou funkci Vašich nýtovacích kleští je nutné pravidelné mazání nářadí. Následující možnosti při mazání: a) přes mlhový přimazávač: Kompletní údržbová jednotka obsahuje mlhový přimazávač a je umístěna na kompresoru popř. potrubním systému (viz. 10 Příslušenství ). b) přes hadicový přimazávač: V bezprostřední blízkosti nýtovacích kleští (vzdálenost cca 50 cm) se instaluje hadicový přimazávač, který přístroj dostatečně zásobuje olejem. c) manuálně: Jestliže ve Vašem zařízení není namontována ani údržbová jednotka ani vpouštění oleje do vedení, musíte před každým uvedením nářadí na stlačený vzduch do provozu přidat do přípojky stlačeného vzduchu 3-5 kapek oleje. Důležité: V pouzdře (Poz. 0130) se nachází olej pro pneumatické nářadí (viz. 8. Příslušenství ). Dbejte, aby vždy po výměně upotřebených dílů byl vždy olej doplněn. Jestliže bylo nářadí na stlačený vzduch více dní mimo provoz, musíte přidat před zapnutím do přípojky stlačeného vzduchu 5 10 kapek oleje. Skladujte Vaše nýtovací kleště pouze v suchých prostorách. Likvidace: - Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. - Znehodnocené, opot řebené a nepoužitelné výrobky předejte k likvidaci některému z našich servisních středisek. 4 Schneider Bohemia

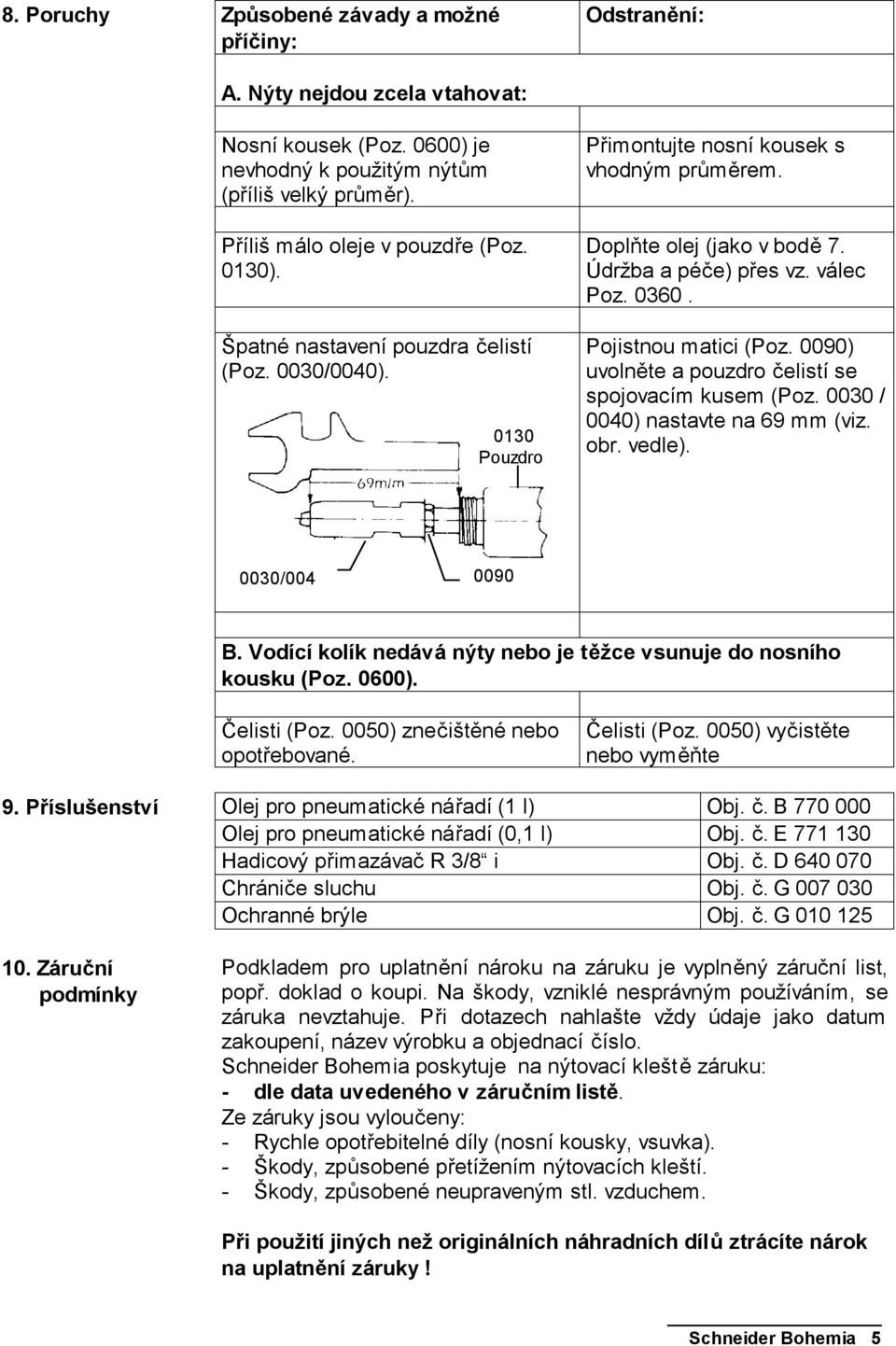

5 8. Poruchy Způsobené závady a možné příčiny: Odstranění: A. Nýty nejdou zcela vtahovat: Nosní kousek (Poz. 0600) je nevhodný k použitým nýtům (příliš velký průměr). Příliš málo oleje v pouzdře (Poz. 0130). Špatné nastavení pouzdra čelistí (Poz. 0030/0040) Pouzdro Přimontujte nosní kousek s vhodným průměrem. Doplňte olej (jako v bodě 7. Údržba a péče) přes vz. válec Poz Pojistnou matici (Poz. 0090) uvolněte a pouzdro čelistí se spojovacím kusem (Poz / 0040) nastavte na 69 mm (viz. obr. vedle). 0030/ B. Vodící kolík nedává nýty nebo je těžce vsunuje do nosního kousku (Poz. 0600). Čelisti (Poz. 0050) znečištěné nebo opotřebované. Čelisti (Poz. 0050) vyčistěte nebo vyměňte 9. Příslušenství Olej pro pneumatické nářadí (1 l) Obj. č. B Olej pro pneumatické nářadí (0,1 l) Obj. č. E Hadicový přimazávač R 3/8 i Obj. č. D Chrániče sluchu Obj. č. G Ochranné brýle Obj. č. G Záruční podmínky Podkladem pro uplatnění nároku na záruku je vyplněný záruční list, popř. doklad o koupi. Na škody, vzniklé nesprávným používáním, se záruka nevztahuje. Při dotazech nahlašte vždy údaje jako datum zakoupení, název výrobku a objednací číslo. Schneider Bohemia poskytuje na nýtovací kleště záruku: - dle data uvedeného v záručním listě. Ze záruky jsou vyloučeny: - Rychle opotřebitelné díly (nosní kousky, vsuvka). - Škody, způsobené přetížením nýtovacích kleští. - Škody, způsobené neupraveným stl. vzduchem. Při použití jiných než originálních náhradních dílů ztrácíte nárok na uplatnění záruky! Schneider Bohemia 5

6 11. Exluatační nákres nýtovacích kleští 12. Seznam náhr. dílů Poz. Obj. č. Označení Množství 0020 G Kus hlavy G Spojovací kus G Spojovací kus G Čelist G Zdvih čelisti G Pružina G U - podložka G Jistící matice G O - kroužek G O - kroužek G Těsnící kroužek G Pouzdro G Olejový píst G O - kroužek G Těsnění olejového pístu G Pružina A G Pružina B G Spona O - kroužku G Spona G Kryt pouzdra G Pojistný zásobník G Převlečná matice G O - kroužek G Spojení pouzdra G Těsnící kroužek G O - kroužek G O - kroužek G Ovládací páčka G Upínací kolík G Upínací kolík G Ovládací tyč 1 6 Schneider Bohemia

7 K 12. Seznam náhr. dílů Poz. Obj. č. Označení Množství 0330 G Ovládací páčka G Upínací kolík G Upínací kolík G Vzduchový válec G O - kroužek G Úderník ventilu G Pružina úderníku ventilu G Kroužek úderníku ventilu G O - kroužek G Ventil G Pružina ventilu G O - kroužek G Kryt ventilu G Jistící matice G Gumové těsnění G Zdvihač pístu G Podložka G Distanční podložka G Pístní kroužek vzduchu G Podložka G O - kroužek G Šestihranná matice G O - kroužek G Kryt vzduchového válce G Šablona na nastavení G Klíč na šrouby15/10/24 mm E Vsuvka R 1/4 a G Nosní kousek 4,8 mm (3/16 ) G Nosní kousek 4,0 mm (5/32 ) G Nosní kousek 3,2 mm (1/8 ) G Nosní kousek 2,4 mm 3/32 ) 1 Schneider Bohemia 7
