1 IBM i Sí ové technologie - Nastavení TCP/IP 7.1

2

3 IBM i Sí ové technologie - Nastavení TCP/IP 7.1

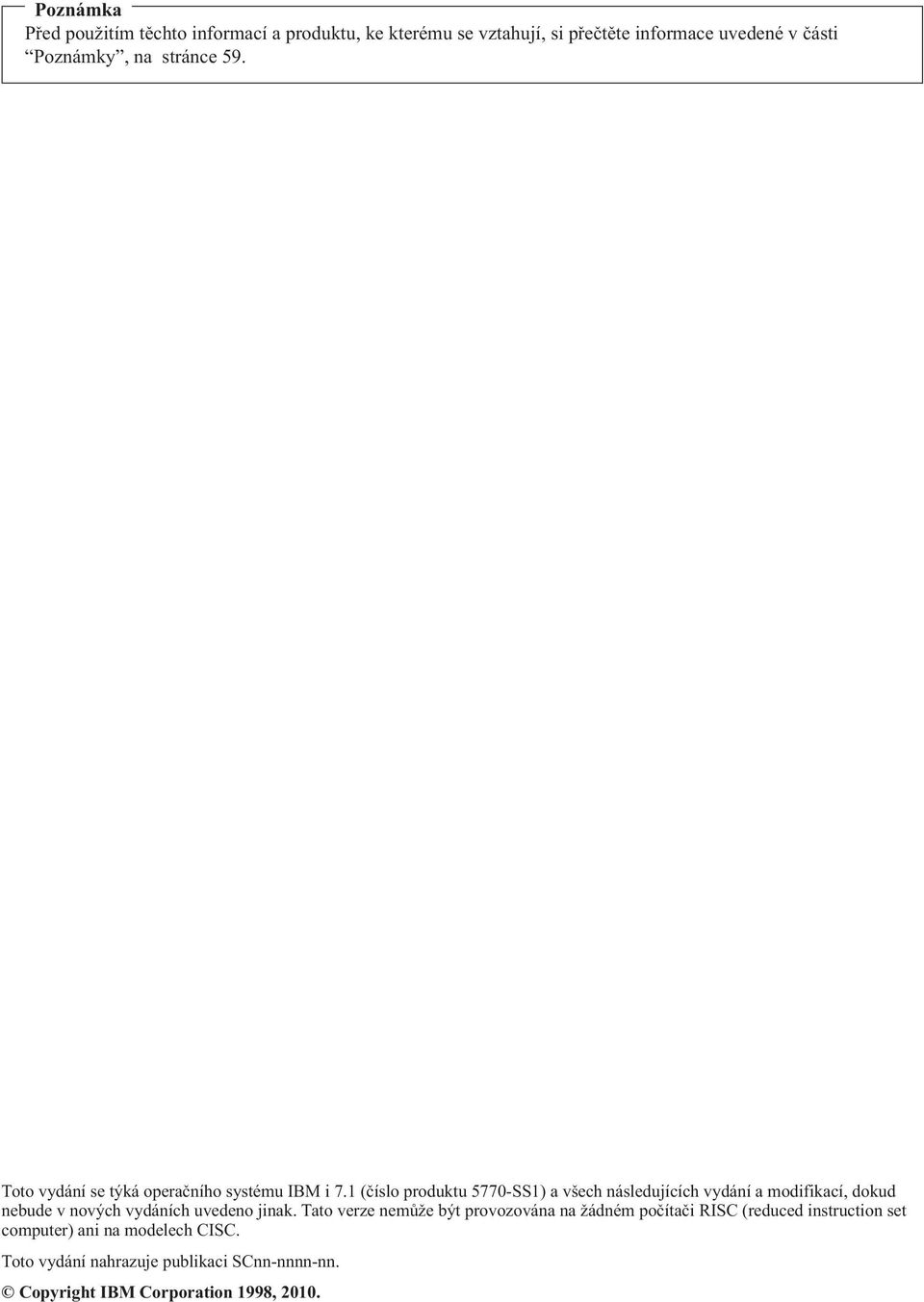

4 Poznámka Před použitím těchto informací a produktu, ke kterému se vztahují, si přečtěte informace uvedené v části Poznámky, na stránce 59. Toto vydání se týká operačního systému IBM i 7.1 (číslo produktu 5770-SS1) a všech následujících vydání a modifikací, dokud nebude v nových vydáních uvedeno jinak. Tato verze nemůže být provozována na žádném počítači RISC (reduced instruction set computer) ani na modelech CISC. Toto vydání nahrazuje publikaci SCnn-nnnn-nn. Copyright IBM Corporation 1998, 2010.

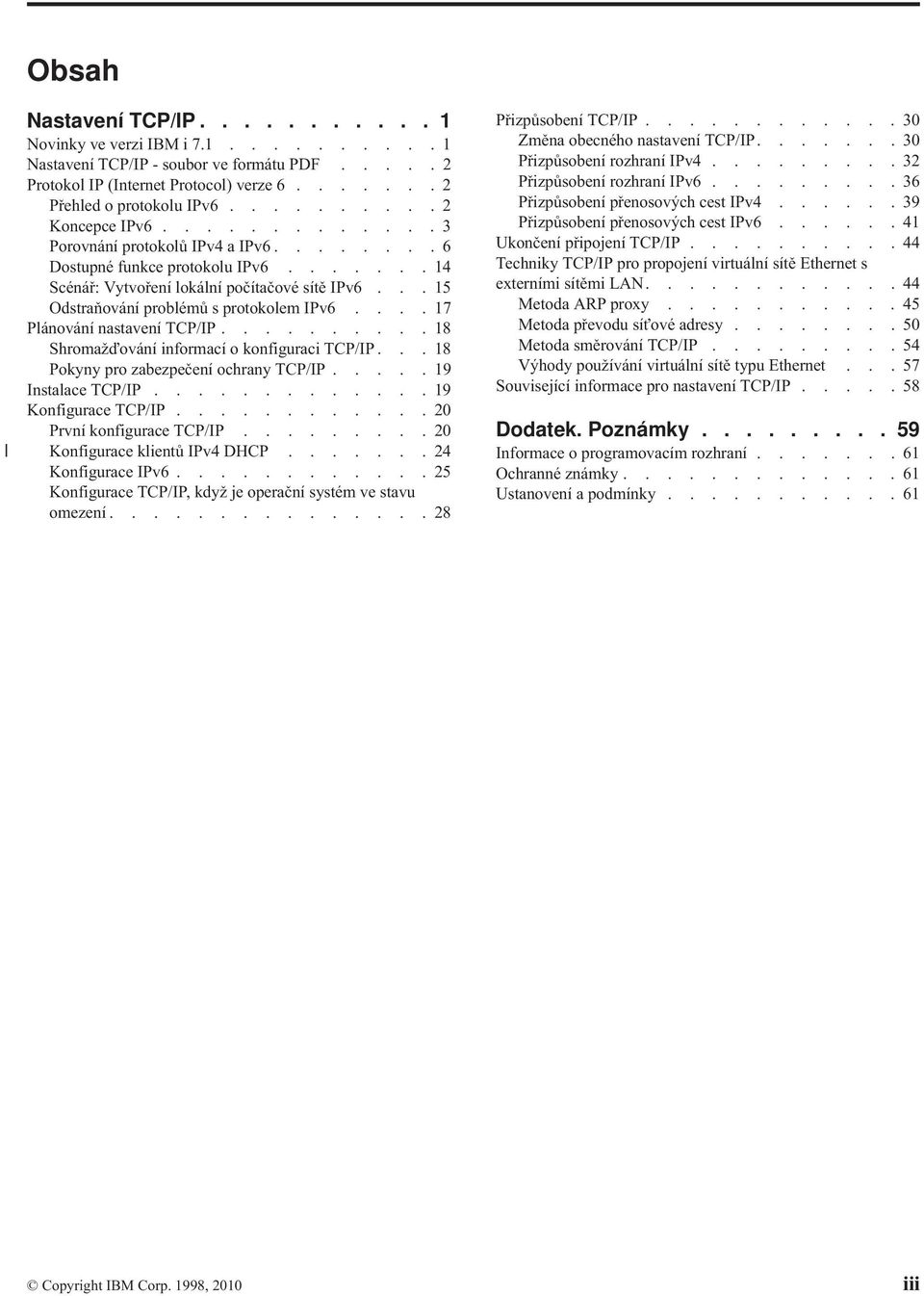

5 Obsah Nastavení TCP/IP Novinky ve verzi IBM i Nastavení TCP/IP - soubor ve formátu PDF Protokol IP (Internet Protocol) verze Přehled o protokolu IPv Koncepce IPv Porovnání protokolů IPv4 a IPv Dostupné funkce protokolu IPv Scénář: Vytvoření lokální počítačové sítě IPv Odstraňování problémů s protokolem IPv Plánování nastavení TCP/IP Shromaž ování informací o konfiguraci TCP/IP Pokyny pro zabezpečení ochrany TCP/IP Instalace TCP/IP Konfigurace TCP/IP První konfigurace TCP/IP Konfigurace klientů IPv4 DHCP Konfigurace IPv Konfigurace TCP/IP, když je operační systém ve stavu omezení Přizpůsobení TCP/IP Změna obecného nastavení TCP/IP Přizpůsobení rozhraní IPv Přizpůsobení rozhraní IPv Přizpůsobení přenosových cest IPv Přizpůsobení přenosových cest IPv Ukončení připojení TCP/IP Techniky TCP/IP pro propojení virtuální sítě Ethernet s externími sítěmi LAN Metoda ARP proxy Metoda převodu sí ové adresy Metoda směrování TCP/IP Výhody používání virtuální sítě typu Ethernet Související informace pro nastavení TCP/IP Dodatek. Poznámky Informace o programovacím rozhraní Ochranné známky Ustanovení a podmínky Copyright IBM Corp. 1998, 2010 iii

6 iv IBM i: Sí ové technologie - Nastavení TCP/IP

7 Nastavení TCP/IP Toto téma vás seznámí s nástroji a procedurami nezbytnými pro konfiguraci TCP/IP v operačním systému i5/os. Uvedené informace můžete použít například k vytvoření popisu linky, rozhraní TCP/IP nebo přenosové cesty. Dozvíte se, jak přizpůsobit vaši konfiguraci TCP/IP a poučíte se o různých technikách TCP/IP, které vám umožní směrovat data přenášená do sítě a ze sítě. Dříve než použijete tyto informace při konfiguraci TCP/IP, ujistěte se, že máte nainstalovány všechny nezbytné hardwarové komponenty. Poté, co dokončíte počáteční úkoly konfigurace TCP/IP, můžete rozšířit možnosti svého systému pomocí aplikací, protokolů a služeb TCP/IP tak, aby vyhovovaly vašim jedinečným potřebám. Související informace Sí ové technologie: Aplikace, protokoly a služby TCP/IP Sí ové technologie: Odstraňování problémů s TCP/IP Novinky ve verzi IBM i 7.1 Přečtěte se informace o novinkách a významných změnách v kolekci témat týkajících se nastavení TCP/IP. Vylepšení podpory IPv6 Následující funkce vztahující se k nastavení TCP/IP nyní podporují protokol IPv6: v Server ISC DHCP (Dynamic Host Configuration Protocol). v Protokol SNMP (Simple Network Management Protocol). Vylepšení konfigurace TCP/IP V tomto vydání byly zdokonaleny následující funkce pro konfiguraci TCP/IP: v Schopnost vytvářet klientská rozhraní IPv4 DHCP nebo IPv6 DHCP. IBM Systems Director Navigator for i Produkt IBM Systems Director Navigator for i poskytuje webové rozhraní pro úlohy správy operačního systému IBM i. Lze jej používat místo produktu System i Navigator. Po provedení počátečních kroků můžete procedury, které jsou v tomto tématu uvedené pro produkt System i Navigator, použít v produktu IBM Systems Director Navigator for i. Postupujte takto: v Rozbalte položku Správa operačního systému IBM i. v Vyberte položku Sí. v Klepněte na položku Zobrazit všechny sí ové úlohy. Informace o změnách a novinkách Technické změny najdete pomocí níže uvedených značek: v Symbol označuje začátek nových nebo změněných informací. v Symbol označuje konec nových nebo změněných informací. V souborech ve formátu PDF se u nových nebo změněných informací můžete setkat na levém okraji s revizními značkami (). Copyright IBM Corp. 1998,

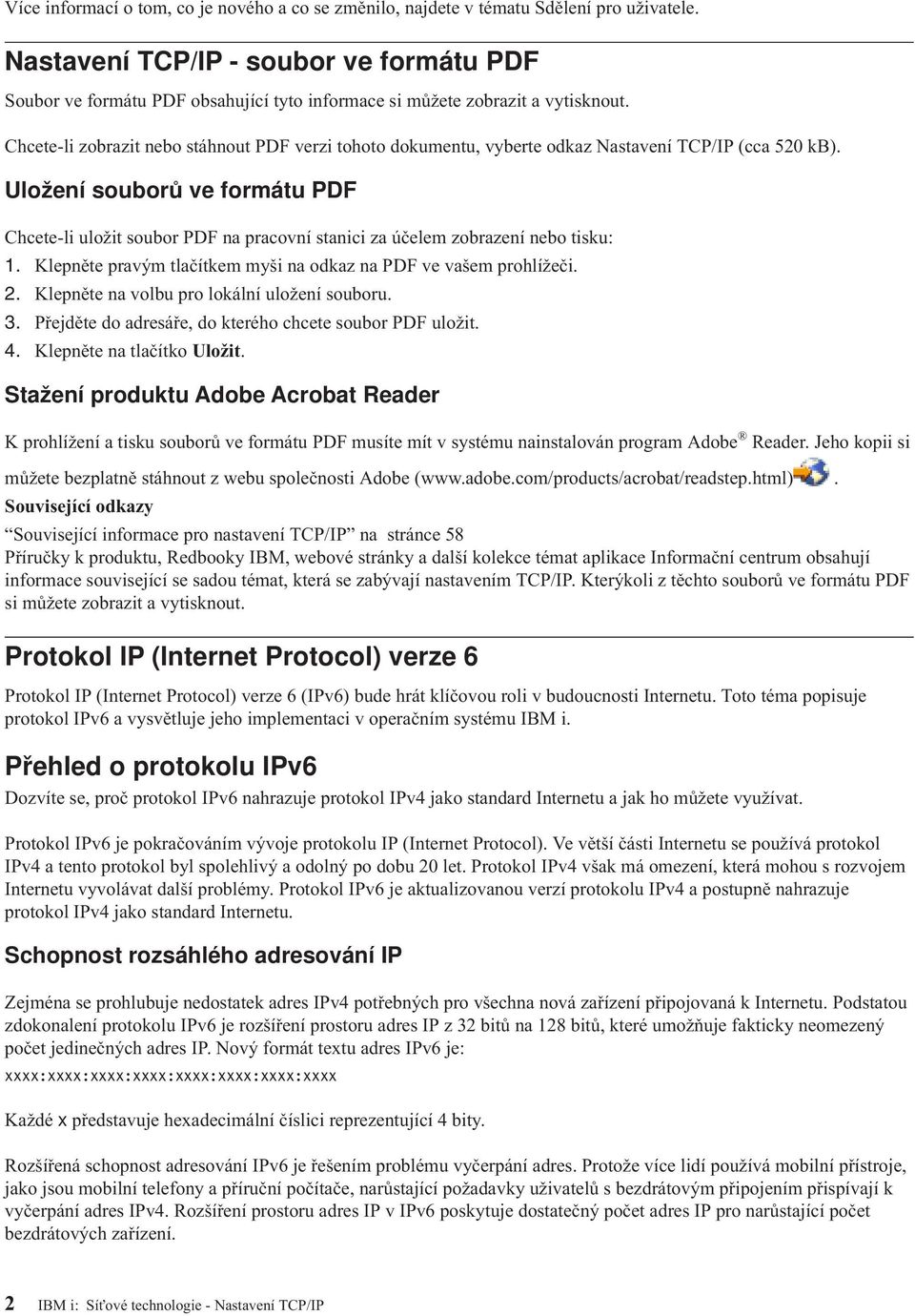

8 Více informací o tom, co je nového a co se změnilo, najdete v tématu Sdělení pro uživatele. Nastavení TCP/IP - soubor ve formátu PDF Soubor ve formátu PDF obsahující tyto informace si můžete zobrazit a vytisknout. Chcete-li zobrazit nebo stáhnout PDF verzi tohoto dokumentu, vyberte odkaz Nastavení TCP/IP (cca 520 kb). Uložení souborů ve formátu PDF Chcete-li uložit soubor PDF na pracovní stanici za účelem zobrazení nebo tisku: 1. Klepněte pravým tlačítkem myši na odkaz na PDF ve vašem prohlížeči. 2. Klepněte na volbu pro lokální uložení souboru. 3. Přejděte do adresáře, do kterého chcete soubor PDF uložit. 4. Klepněte na tlačítko Uložit. Stažení produktu Adobe Acrobat Reader K prohlížení a tisku souborů ve formátu PDF musíte mít v systému nainstalován program Adobe Reader. Jeho kopii si můžete bezplatně stáhnout z webu společnosti Adobe ( Související odkazy Související informace pro nastavení TCP/IP na stránce 58 Příručky k produktu, Redbooky IBM, webové stránky a další kolekce témat aplikace Informační centrum obsahují informace související se sadou témat, která se zabývají nastavením TCP/IP. Kterýkoli z těchto souborů ve formátu PDF si můžete zobrazit a vytisknout. Protokol IP (Internet Protocol) verze 6 Protokol IP (Internet Protocol) verze 6 (IPv6) bude hrát klíčovou roli v budoucnosti Internetu. Toto téma popisuje protokol IPv6 a vysvětluje jeho implementaci v operačním systému IBM i. Přehled o protokolu IPv6 Dozvíte se, proč protokol IPv6 nahrazuje protokol IPv4 jako standard Internetu a jak ho můžete využívat. Protokol IPv6 je pokračováním vývoje protokolu IP (Internet Protocol). Ve větší části Internetu se používá protokol IPv4 a tento protokol byl spolehlivý a odolný po dobu 20 let. Protokol IPv4 však má omezení, která mohou s rozvojem Internetu vyvolávat další problémy. Protokol IPv6 je aktualizovanou verzí protokolu IPv4 a postupně nahrazuje protokol IPv4 jako standard Internetu. Schopnost rozsáhlého adresování IP Zejména se prohlubuje nedostatek adres IPv4 potřebných pro všechna nová zařízení připojovaná k Internetu. Podstatou zdokonalení protokolu IPv6 je rozšíření prostoru adres IP z 32 bitů na 128 bitů, které umožňuje fakticky neomezený počet jedinečných adres IP. Nový formát textu adres IPv6 je: xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx Každé x představuje hexadecimální číslici reprezentující 4 bity. Rozšířená schopnost adresování IPv6 je řešením problému vyčerpání adres. Protože více lidí používá mobilní přístroje, jako jsou mobilní telefony a příruční počítače, narůstající požadavky uživatelů s bezdrátovým připojením přispívají k vyčerpání adres IPv4. Rozšíření prostoru adres IP v IPv6 poskytuje dostatečný počet adres IP pro narůstající počet bezdrátových zařízení. 2 IBM i: Sí ové technologie - Nastavení TCP/IP

9 Jednodušší konfigurace IP Protokol IPv6 poskytuje nové funkce, které zjednodušují konfigurování a správu adres v síti. Konfigurace a údržba sítí je náročná činnost. Protokol IPv6 snižuje pracovní zátěž automatizací některých úkolů správce sítě. Funkce automatické konfigurace protokolu IPv6 například automaticky konfiguruje adresy rozhraní a předvolených cest. Při bezstavové automatické konfiguraci vytvoří protokol IPv6 novou jedinečnou adresu IPv6 z adresy MAC (Media Access Control) počítače a z předpony sítě poskytnuté lokálním směrovačem. Tato funkce eliminuje potřebu serveru DHCP. Přečíslování uzlů Používáte-li protokol IPv6, nemusíte provádět přečíslování adres zařízení při přechodu k jinému poskytovateli služeb sítě Internet (ISP). Přečíslování uzlů je důležitým prvkem architektury IPv6 a je z velké části automatické. Dolní polovina adresy IPv6 zůstane nezměněna, protože ji tradičně tvoří adresa MAC adaptéru typu Ethernet. Poskytovatel ISP vám přiřadí novou předponu IPv6 a tato nová předpona může být distribuována všem koncovým hostitelským systémům tak, že se provede aktualizace směrovačů IPv6 v síti a umožní se bezstavové automatické konfiguraci rozeznat novou předponu. Související pojmy Dostupné funkce protokolu IPv6 na stránce 14 IBM postupně implementuje protokol IPv6 do operačního systému IBM i. Funkce protokolu IPv6 jsou pro stávající aplikace TCP/IP transparentní a existují společně s funkcemi IPv4. Konfigurace IPv6 na stránce 25 Tyto instrukce můžete použít pro konfiguraci systému pro funkce IPv6. Související odkazy Porovnání protokolů IPv4 a IPv6 na stránce 6 Možná by vás zajímalo, jak se protokoly IPv6 a IPv4 liší. Tuto tabulku můžete využít k rychlému srovnání různých koncepcí, funkcí IP a použití adres IP v protokolech Internetu IPv4 a IPv6. Koncepce IPv6 Než naimplementujete protokol IPv6 na systém, musíte porozumět základní koncepci IPv6, jako jsou například formáty adres IPv6, typy adres IPv6 a zjiš ování sousedních uzlů. Související pojmy Scénář: Vytvoření lokální počítačové sítě IPv6 na stránce 15 Tento scénář vám pomůže rozpoznat situace, ve kterých byste mohli ve svém podnikání využít protokol IPv6. Popisuje nezbytný předpoklad pro nastavení lokální počítačové sítě (LAN) protokolu IPv6 a demonstruje konfigurační kroky pro bezstavovou automatickou konfiguraci adres IPv6 pomocí znakově orientovaného rozhraní. Formáty adres IPv6 Velikost a formát adresy IPv6 přesahuje možnosti adresování. Velikost adresy IPv6 je 128 bitů. Preferovaným znázorněním adresy IPv6 je formát: x:x:x:x:x:x:x:x, kde každé x je hexadecimální hodnota osmi 16bitových částí adresy. Rozsah adres IPv6 je od 0000:0000:0000:0000:0000:0000:0000:0000 do ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff. Kromě tohoto preferovaného formátu mohou být adresy IPv6 zadány ve dvou dalších zkrácených formátech: Vynechání vedoucích nul V adresách IPv6 lze vynechat úvodní nuly. Například adresu IPv6 1050:0000:0000:0000:0005:0600:300c:326b lze zapsat jako 1050:0:0:0:5:600:300c:326b. Dvě dvojtečky V adresách IPv6 lze místo série nul uvést dvě dvojtečky (::). Například adresu IPv6 ff06:0:0:0:0:0:0:c3 lze zapsat ve tvaru ff06::c3. Dvě dvojtečky lze v adrese IP použít jen jednou. Nastavení TCP/IP 3

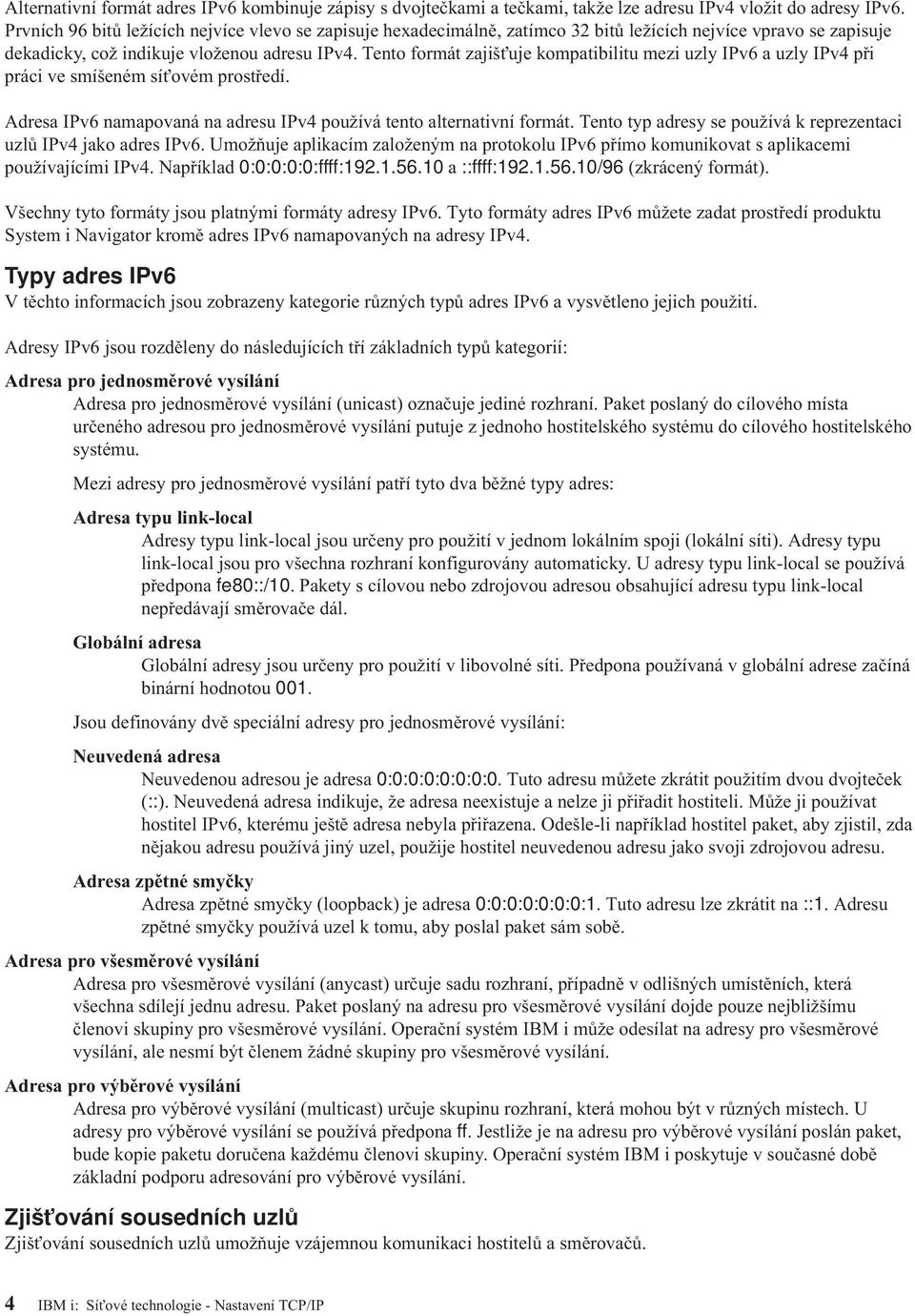

10 Alternativní formát adres IPv6 kombinuje zápisy s dvojtečkami a tečkami, takže lze adresu IPv4 vložit do adresy IPv6. Prvních 96 bitů ležících nejvíce vlevo se zapisuje hexadecimálně, zatímco 32 bitů ležících nejvíce vpravo se zapisuje dekadicky, což indikuje vloženou adresu IPv4. Tento formát zajiš uje kompatibilitu mezi uzly IPv6 a uzly IPv4 při práci ve smíšeném sí ovém prostředí. Adresa IPv6 namapovaná na adresu IPv4 používá tento alternativní formát. Tento typ adresy se používá k reprezentaci uzlů IPv4 jako adres IPv6. Umožňuje aplikacím založeným na protokolu IPv6 přímo komunikovat s aplikacemi používajícími IPv4. Například 0:0:0:0:0:ffff: a ::ffff: /96 (zkrácený formát). Všechny tyto formáty jsou platnými formáty adresy IPv6. Tyto formáty adres IPv6 můžete zadat prostředí produktu System i Navigator kromě adres IPv6 namapovaných na adresy IPv4. Typy adres IPv6 V těchto informacích jsou zobrazeny kategorie různých typů adres IPv6 a vysvětleno jejich použití. Adresy IPv6 jsou rozděleny do následujících tří základních typů kategorií: Adresa pro jednosměrové vysílání Adresa pro jednosměrové vysílání (unicast) označuje jediné rozhraní. Paket poslaný do cílového místa určeného adresou pro jednosměrové vysílání putuje z jednoho hostitelského systému do cílového hostitelského systému. Mezi adresy pro jednosměrové vysílání patří tyto dva běžné typy adres: Adresa typu link-local Adresy typu link-local jsou určeny pro použití v jednom lokálním spoji (lokální síti). Adresy typu link-local jsou pro všechna rozhraní konfigurovány automaticky. U adresy typu link-local se používá předpona fe80::/10. Pakety s cílovou nebo zdrojovou adresou obsahující adresu typu link-local nepředávají směrovače dál. Globální adresa Globální adresy jsou určeny pro použití v libovolné síti. Předpona používaná v globální adrese začíná binární hodnotou 001. Jsou definovány dvě speciální adresy pro jednosměrové vysílání: Neuvedená adresa Neuvedenou adresou je adresa 0:0:0:0:0:0:0:0. Tuto adresu můžete zkrátit použitím dvou dvojteček (::). Neuvedená adresa indikuje, že adresa neexistuje a nelze ji přiřadit hostiteli. Může ji používat hostitel IPv6, kterému ještě adresa nebyla přiřazena. Odešle-li například hostitel paket, aby zjistil, zda nějakou adresu používá jiný uzel, použije hostitel neuvedenou adresu jako svoji zdrojovou adresu. Adresa zpětné smyčky Adresa zpětné smyčky (loopback) je adresa 0:0:0:0:0:0:0:1. Tuto adresu lze zkrátit na ::1. Adresu zpětné smyčky používá uzel k tomu, aby poslal paket sám sobě. Adresa pro všesměrové vysílání Adresa pro všesměrové vysílání (anycast) určuje sadu rozhraní, případně v odlišných umístěních, která všechna sdílejí jednu adresu. Paket poslaný na adresu pro všesměrové vysílání dojde pouze nejbližšímu členovi skupiny pro všesměrové vysílání. Operační systém IBM i může odesílat na adresy pro všesměrové vysílání, ale nesmí být členem žádné skupiny pro všesměrové vysílání. Adresa pro výběrové vysílání Adresa pro výběrové vysílání (multicast) určuje skupinu rozhraní, která mohou být v různých místech. U adresy pro výběrové vysílání se používá předpona ff. Jestliže je na adresu pro výběrové vysílání poslán paket, bude kopie paketu doručena každému členovi skupiny. Operační systém IBM i poskytuje v současné době základní podporu adresování pro výběrové vysílání. Zjiš ování sousedních uzlů Zjiš ování sousedních uzlů umožňuje vzájemnou komunikaci hostitelů a směrovačů. 4 IBM i: Sí ové technologie - Nastavení TCP/IP

11 Funkce zjiš ování sousedních uzlů jsou používány uzly IPv6 (hostitelskými systémy a směrovači) ke zjištění výskytu jiných uzlů IPv6, k určení adres (spojové vrstvy) uzlů, k vyhledání směrovačů schopných předávat pakety IPv6 a k udržování rychlé vyrovnávací paměti aktivních sousedních uzlů IPv6. Poznámka: Zásobník i5/os TCP/IP nepodporuje zjiš ování sousedních uzlů jako směrovač. Uzly IPv6 používají ke komunikaci s jinými uzly těchto pět zpráv ICMPv6 (Internet Control Message Protocol verze 6): Vyžádání směrovačů Hostitelské systémy odesílají tyto zprávy, aby požádaly směrovače o vygenerování oznámení směrovačů. Hostitelský systém odešle počáteční vyžádání směrovačů, když začne být poprvé k dispozici v síti. Oznámení směrovačů Směrovače odesílají tyto zprávy pravidelně nebo jako reakci na vyžádání směrovačů. Informace poskytnuté v oznámeních směrovačů jsou hostitelskými systémy použity k automatickému vytvoření globálních rozhraní a přidružených přenosových cest. Oznámení směrovačů také obsahují další informace o konfiguraci používané hostitelským systémem, například maximální přenosovou jednotku a mezní hodnotu směrovacích uzlů. Vyžádání sousedních uzlů Uzly odesílají tyto zprávy, aby určily adresu (spojové vrstvy) uzlu nebo aby ověřily, zda je sousední uzel stále dostupný. Oznámení sousedních uzlů Uzly odesílají tyto zprávy jako reakci na vyžádání sousedních uzlů nebo jako nevyžádanou zprávu oznamující změnu adresy. Přesměrování Směrovače pomocí těchto zpráv informují hostitelské systémy o lepším směrovacím uzlu na přenosové cestě k místu určení. Další informace o zjiš ování sousedních uzlů a směrovačů najdete v dokumentu RFC Chcete-li dokument RFC 2461 zobrazit, přejděte na webovou stránku RFC Editor ( Bezstavová automatická konfigurace adres Bezstavová automatická konfigurace adres automatizuje některé úkoly správce sítě. Bezstavová automatická konfigurace adres je postup, který používají uzly IPv6 (hostitelské systémy nebo směrovače) k automatické konfiguraci adres IPv6 pro rozhraní. Uzel sestavuje různé adresy IPv6 spojováním předpony adresy bu s identifikátorem odvozeným z adresy MAC daného uzlu, nebo s identifikátorem rozhraní zadaným uživatelem. Předpony zahrnují předponu typu link-local (fe80::/10) a předpony v délce 64 oznámené lokálními směrovači IPv6 (pokud nějaké existují). Dříve než uzel přiřadí adresu k rozhraní, zjiš uje, zda neexistují duplicitní adresy - ověřuje tedy, zda je adresa jedinečná. Uzel odešle dotaz vyžadující reakci sousedních uzlů na novou adresu a čeká na odpově. Nedostane-li uzel odpově, předpokládá, že je adresa jedinečná. Pokud uzel obdrží odpově ve formě oznámení sousedního uzlu, je adresa již používána. Jestliže uzel zjistí, že jeho pokusná adresa IPv6 není jedinečná, je automatická konfigurace ukončena a rozhraní je nutné nakonfigurovat ručně. Související úlohy Nastavení automatické konfigurace adres IPv6 na stránce 26 Výhody funkce bezstavové automatické konfigurace adres v protokolu IPv6 a DHCPv6 lze využít pro automatickou konfiguraci IPv6. Automatická konfigurace adres pomocí protokolu DHCPv6 Protokol DHCP pro IPv6 poskytuje stavovou automatickou konfiguraci adres pro uzly IPv6. Stavová automatická konfigurace adres pomocí protokolu DHCPv6 je další proces, který mohou uzly IPv6 (hostitelé nebo směrovače) použít k automatické konfiguraci dynamických adres IPv6 pro rozhraní. Uzel získá adresu IPv6 Nastavení TCP/IP 5

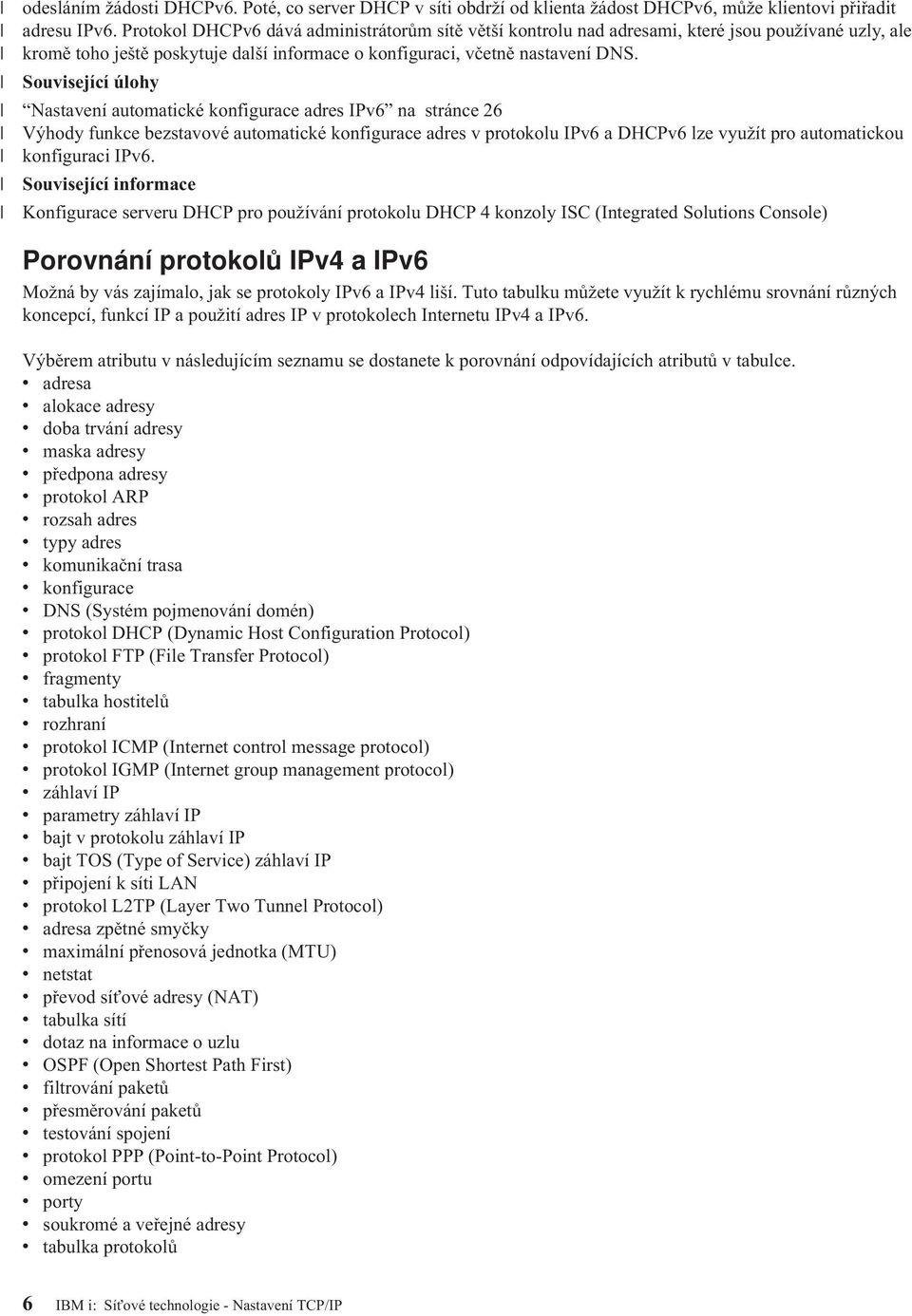

12 odesláním žádosti DHCPv6. Poté, co server DHCP v síti obdrží od klienta žádost DHCPv6, může klientovi přiřadit adresu IPv6. Protokol DHCPv6 dává administrátorům sítě větší kontrolu nad adresami, které jsou používané uzly, ale kromě toho ještě poskytuje další informace o konfiguraci, včetně nastavení DNS. Související úlohy Nastavení automatické konfigurace adres IPv6 na stránce 26 Výhody funkce bezstavové automatické konfigurace adres v protokolu IPv6 a DHCPv6 lze využít pro automatickou konfiguraci IPv6. Související informace Konfigurace serveru DHCP pro používání protokolu DHCP 4 konzoly ISC (Integrated Solutions Console) Porovnání protokolů IPv4 a IPv6 Možná by vás zajímalo, jak se protokoly IPv6 a IPv4 liší. Tuto tabulku můžete využít k rychlému srovnání různých koncepcí, funkcí IP a použití adres IP v protokolech Internetu IPv4 a IPv6. Výběrem atributu v následujícím seznamu se dostanete k porovnání odpovídajících atributů v tabulce. v adresa v alokace adresy v doba trvání adresy v maska adresy v předpona adresy v protokol ARP v rozsah adres v typy adres v komunikační trasa v konfigurace v DNS (Systém pojmenování domén) v protokol DHCP (Dynamic Host Configuration Protocol) v protokol FTP (File Transfer Protocol) v fragmenty v tabulka hostitelů v rozhraní v protokol ICMP (Internet control message protocol) v protokol IGMP (Internet group management protocol) v záhlaví IP v parametry záhlaví IP v bajt v protokolu záhlaví IP v bajt TOS (Type of Service) záhlaví IP v připojení k síti LAN v protokol L2TP (Layer Two Tunnel Protocol) v adresa zpětné smyčky v maximální přenosová jednotka (MTU) v netstat v převod sí ové adresy (NAT) v tabulka sítí v dotaz na informace o uzlu v OSPF (Open Shortest Path First) v filtrování paketů v přesměrování paketů v testování spojení v protokol PPP (Point-to-Point Protocol) v omezení portu v porty v soukromé a veřejné adresy v tabulka protokolů 6 IBM i: Sí ové technologie - Nastavení TCP/IP

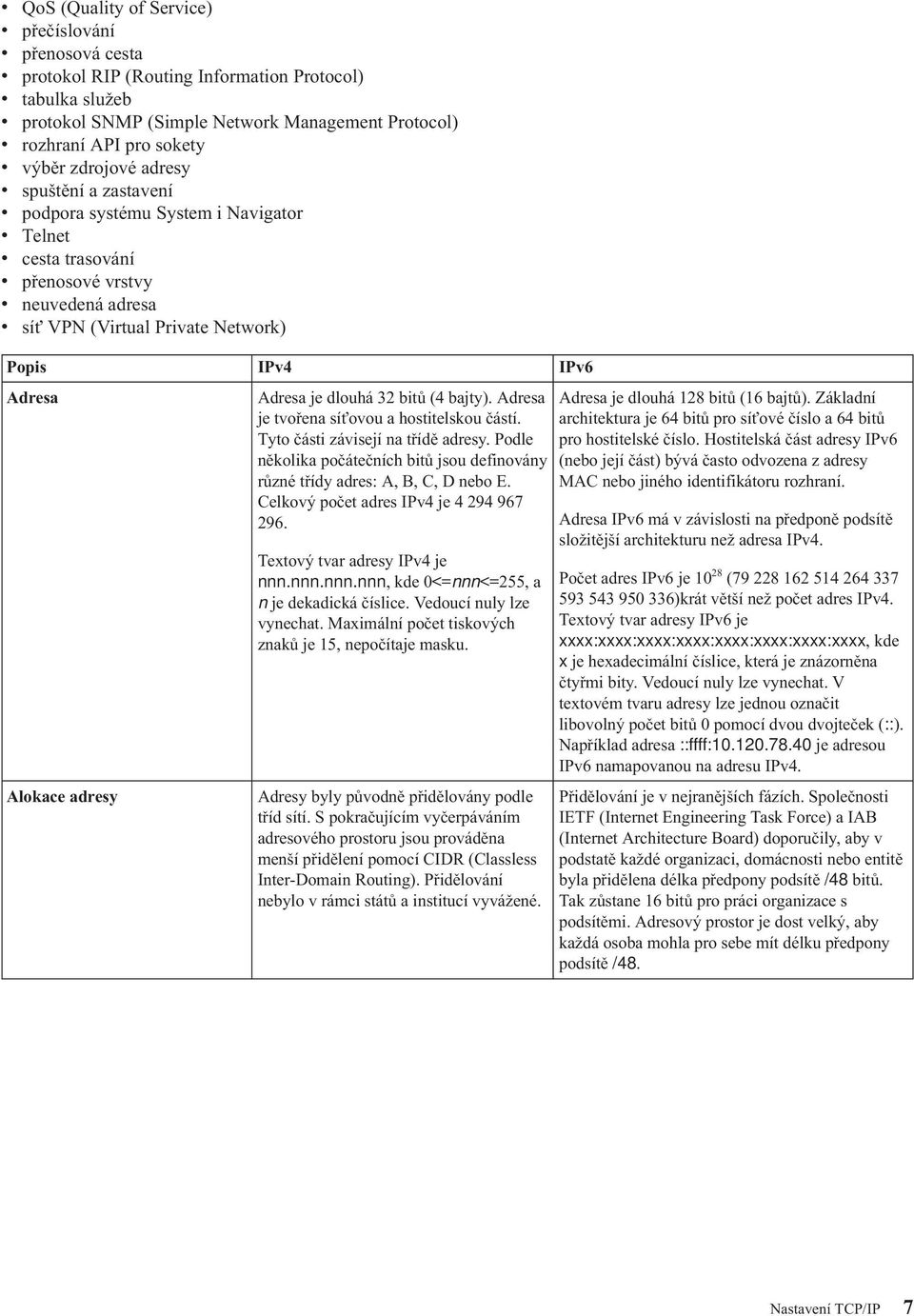

13 v QoS (Quality of Service) v přečíslování v přenosová cesta v protokol RIP (Routing Information Protocol) v tabulka služeb v protokol SNMP (Simple Network Management Protocol) v rozhraní API pro sokety v výběr zdrojové adresy v spuštění a zastavení v podpora systému System i Navigator v Telnet v cesta trasování v přenosové vrstvy v neuvedená adresa v sí VPN (Virtual Private Network) Popis IPv4 IPv6 Adresa Adresa je dlouhá 32 bitů (4 bajty). Adresa je tvořena sí ovou a hostitelskou částí. Tyto části závisejí na třídě adresy. Podle několika počátečních bitů jsou definovány různé třídy adres: A, B, C, D nebo E. Celkový počet adres IPv4 je Alokace adresy Textový tvar adresy IPv4 je nnn.nnn.nnn.nnn, kde 0<=nnn<=255, a n je dekadická číslice. Vedoucí nuly lze vynechat. Maximální počet tiskových znaků je 15, nepočítaje masku. Adresy byly původně přidělovány podle tříd sítí. S pokračujícím vyčerpáváním adresového prostoru jsou prováděna menší přidělení pomocí CIDR (Classless Inter-Domain Routing). Přidělování nebylo v rámci států a institucí vyvážené. Adresa je dlouhá 128 bitů (16 bajtů). Základní architektura je 64 bitů pro sí ové číslo a 64 bitů pro hostitelské číslo. Hostitelská část adresy IPv6 (nebo její část) bývá často odvozena z adresy MAC nebo jiného identifikátoru rozhraní. Adresa IPv6 má v závislosti na předponě podsítě složitější architekturu než adresa IPv4. Počet adres IPv6 je ( )krát větší než počet adres IPv4. Textový tvar adresy IPv6 je xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx, kde x je hexadecimální číslice, která je znázorněna čtyřmi bity. Vedoucí nuly lze vynechat. V textovém tvaru adresy lze jednou označit libovolný počet bitů 0 pomocí dvou dvojteček (::). Například adresa ::ffff: je adresou IPv6 namapovanou na adresu IPv4. Přidělování je v nejranějších fázích. Společnosti IETF (Internet Engineering Task Force) a IAB (Internet Architecture Board) doporučily, aby v podstatě každé organizaci, domácnosti nebo entitě byla přidělena délka předpony podsítě /48 bitů. Tak zůstane 16 bitů pro práci organizace s podsítěmi. Adresový prostor je dost velký, aby každá osoba mohla pro sebe mít délku předpony podsítě /48. Nastavení TCP/IP 7

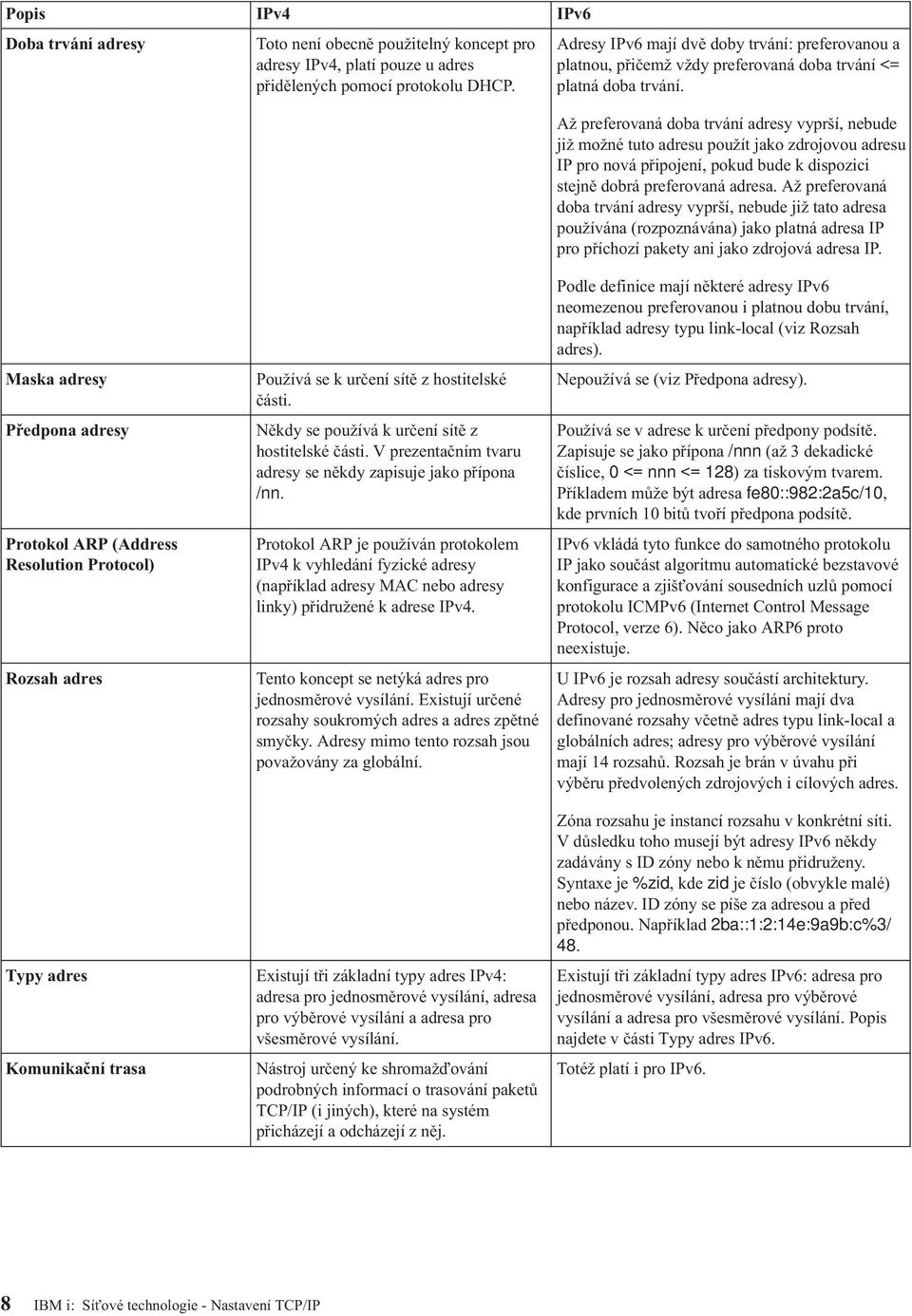

14 Popis IPv4 IPv6 Doba trvání adresy Toto není obecně použitelný koncept pro adresy IPv4, platí pouze u adres přidělených pomocí protokolu DHCP. Adresy IPv6 mají dvě doby trvání: preferovanou a platnou, přičemž vždy preferovaná doba trvání <= platná doba trvání. Až preferovaná doba trvání adresy vyprší, nebude již možné tuto adresu použít jako zdrojovou adresu IP pro nová připojení, pokud bude k dispozici stejně dobrá preferovaná adresa. Až preferovaná doba trvání adresy vyprší, nebude již tato adresa používána (rozpoznávána) jako platná adresa IP pro příchozí pakety ani jako zdrojová adresa IP. Maska adresy Předpona adresy Protokol ARP (Address Resolution Protocol) Rozsah adres Typy adres Komunikační trasa Používá se k určení sítě z hostitelské části. Někdy se používá k určení sítě z hostitelské části. V prezentačním tvaru adresy se někdy zapisuje jako přípona /nn. Protokol ARP je používán protokolem IPv4 k vyhledání fyzické adresy (například adresy MAC nebo adresy linky) přidružené k adrese IPv4. Tento koncept se netýká adres pro jednosměrové vysílání. Existují určené rozsahy soukromých adres a adres zpětné smyčky. Adresy mimo tento rozsah jsou považovány za globální. Existují tři základní typy adres IPv4: adresa pro jednosměrové vysílání, adresa pro výběrové vysílání a adresa pro všesměrové vysílání. Nástroj určený ke shromaž ování podrobných informací o trasování paketů TCP/IP (i jiných), které na systém přicházejí a odcházejí z něj. Podle definice mají některé adresy IPv6 neomezenou preferovanou i platnou dobu trvání, například adresy typu link-local (viz Rozsah adres). Nepoužívá se (viz Předpona adresy). Používá se v adrese k určení předpony podsítě. Zapisuje se jako přípona /nnn (až 3 dekadické číslice, 0 <= nnn <= 128) za tiskovým tvarem. Příkladem může být adresa fe80::982:2a5c/10, kde prvních 10 bitů tvoří předpona podsítě. IPv6 vkládá tyto funkce do samotného protokolu IP jako součást algoritmu automatické bezstavové konfigurace a zjiš ování sousedních uzlů pomocí protokolu ICMPv6 (Internet Control Message Protocol, verze 6). Něco jako ARP6 proto neexistuje. U IPv6 je rozsah adresy součástí architektury. Adresy pro jednosměrové vysílání mají dva definované rozsahy včetně adres typu link-local a globálních adres; adresy pro výběrové vysílání mají 14 rozsahů. Rozsah je brán v úvahu při výběru předvolených zdrojových i cílových adres. Zóna rozsahu je instancí rozsahu v konkrétní síti. V důsledku toho musejí být adresy IPv6 někdy zadávány s ID zóny nebo k němu přidruženy. Syntaxe je %zid, kde zid je číslo (obvykle malé) nebo název. ID zóny se píše za adresou a před předponou. Například 2ba::1:2:14e:9a9b:c%3/ 48. Existují tři základní typy adres IPv6: adresa pro jednosměrové vysílání, adresa pro výběrové vysílání a adresa pro všesměrové vysílání. Popis najdete v části Typy adres IPv6. Totéž platí i pro IPv6. 8 IBM i: Sí ové technologie - Nastavení TCP/IP

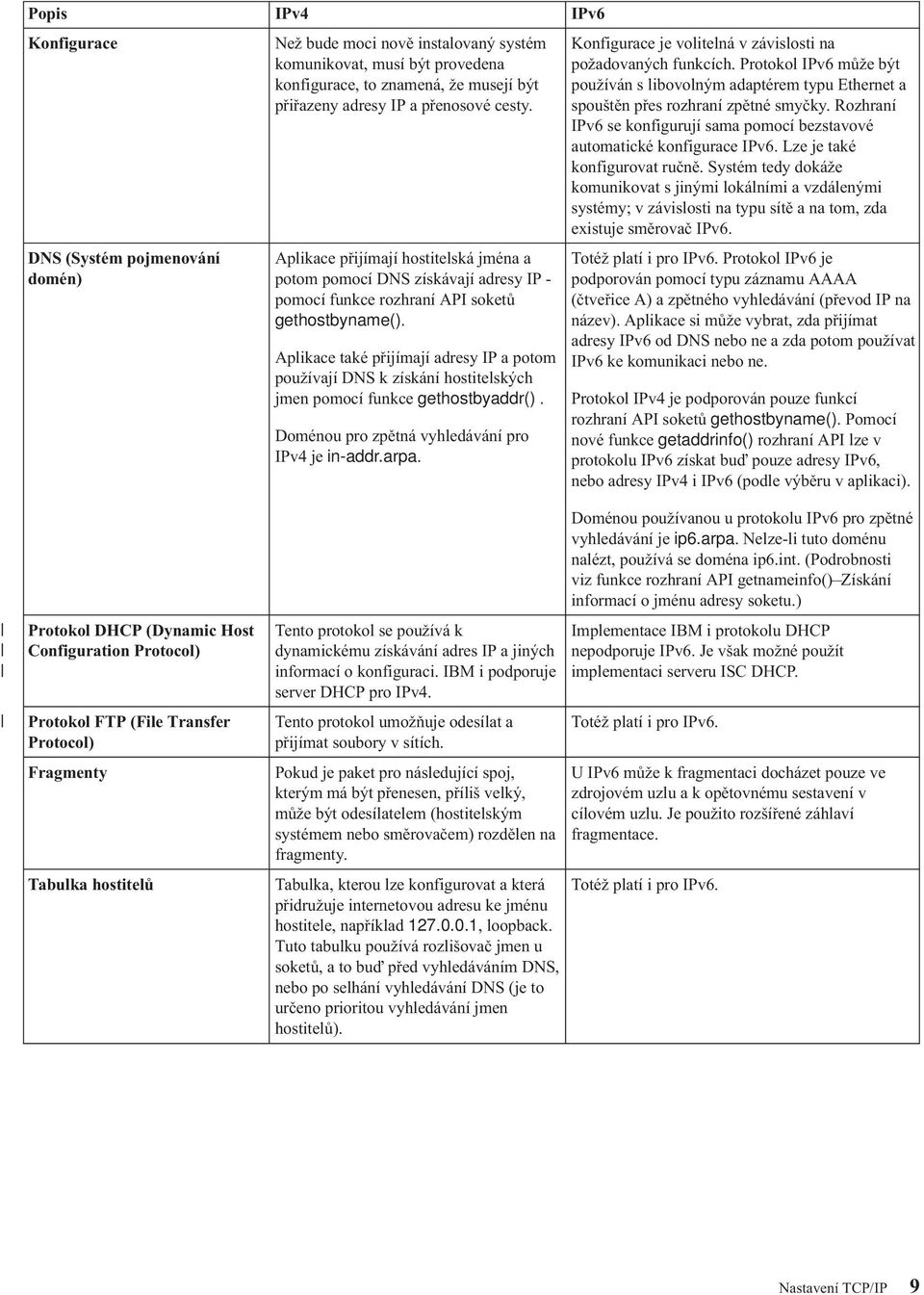

15 Popis IPv4 IPv6 Konfigurace Než bude moci nově instalovaný systém komunikovat, musí být provedena konfigurace, to znamená, že musejí být přiřazeny adresy IP a přenosové cesty. Konfigurace je volitelná v závislosti na požadovaných funkcích. Protokol IPv6 může být používán s libovolným adaptérem typu Ethernet a spouštěn přes rozhraní zpětné smyčky. Rozhraní IPv6 se konfigurují sama pomocí bezstavové automatické konfigurace IPv6. Lze je také konfigurovat ručně. Systém tedy dokáže komunikovat s jinými lokálními a vzdálenými systémy; v závislosti na typu sítě a na tom, zda existuje směrovač IPv6. DNS (Systém pojmenování domén) Aplikace přijímají hostitelská jména a potom pomocí DNS získávají adresy IP - pomocí funkce rozhraní API soketů gethostbyname(). Aplikace také přijímají adresy IP a potom používají DNS k získání hostitelských jmen pomocí funkce gethostbyaddr(). Doménou pro zpětná vyhledávání pro IPv4 je in-addr.arpa. Totéž platí i pro IPv6. Protokol IPv6 je podporován pomocí typu záznamu AAAA (čtveřice A) a zpětného vyhledávání (převod IP na název). Aplikace si může vybrat, zda přijímat adresy IPv6 od DNS nebo ne a zda potom používat IPv6 ke komunikaci nebo ne. Protokol IPv4 je podporován pouze funkcí rozhraní API soketů gethostbyname(). Pomocí nové funkce getaddrinfo() rozhraní API lze v protokolu IPv6 získat bu pouze adresy IPv6, nebo adresy IPv4 i IPv6 (podle výběru v aplikaci). Protokol DHCP (Dynamic Host Configuration Protocol) Protokol FTP (File Transfer Protocol) Fragmenty Tabulka hostitelů Tento protokol se používá k dynamickému získávání adres IP a jiných informací o konfiguraci. IBM i podporuje server DHCP pro IPv4. Tento protokol umožňuje odesílat a přijímat soubory v sítích. Pokud je paket pro následující spoj, kterým má být přenesen, příliš velký, může být odesílatelem (hostitelským systémem nebo směrovačem) rozdělen na fragmenty. Tabulka, kterou lze konfigurovat a která přidružuje internetovou adresu ke jménu hostitele, například , loopback. Tuto tabulku používá rozlišovač jmen u soketů, a to bu před vyhledáváním DNS, nebo po selhání vyhledávání DNS (je to určeno prioritou vyhledávání jmen hostitelů). Doménou používanou u protokolu IPv6 pro zpětné vyhledávání je ip6.arpa. Nelze-li tuto doménu nalézt, používá se doména ip6.int. (Podrobnosti viz funkce rozhraní API getnameinfo() Získání informací o jménu adresy soketu.) Implementace IBM i protokolu DHCP nepodporuje IPv6. Je však možné použít implementaci serveru ISC DHCP. Totéž platí i pro IPv6. U IPv6 může k fragmentaci docházet pouze ve zdrojovém uzlu a k opětovnému sestavení v cílovém uzlu. Je použito rozšířené záhlaví fragmentace. Totéž platí i pro IPv6. Nastavení TCP/IP 9

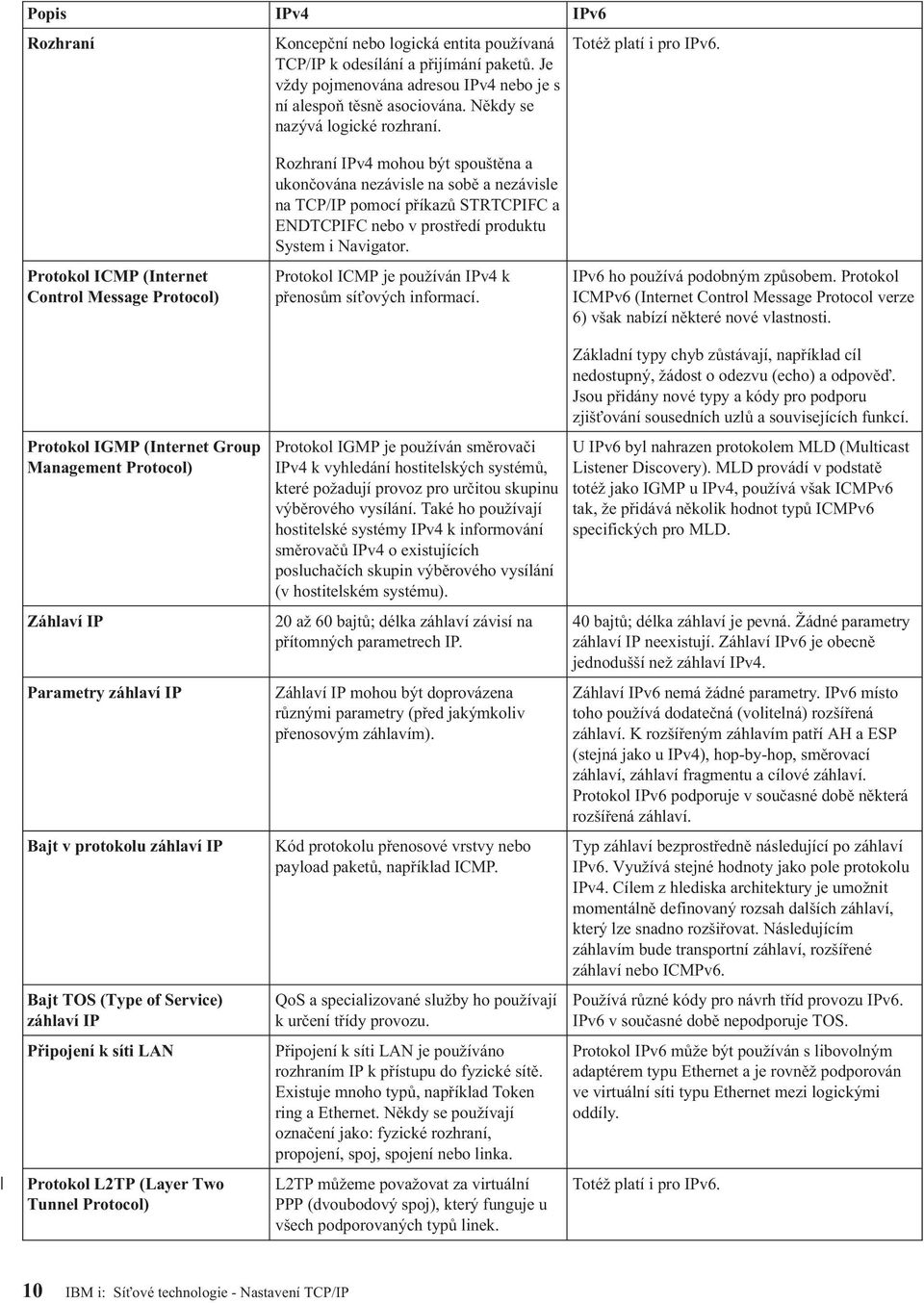

16 Popis IPv4 IPv6 Rozhraní Koncepční nebo logická entita používaná TCP/IP k odesílání a přijímání paketů. Je vždy pojmenována adresou IPv4 nebo je s ní alespoň těsně asociována. Někdy se nazývá logické rozhraní. Totéž platí i pro IPv6. Protokol ICMP (Internet Control Message Protocol) Protokol IGMP (Internet Group Management Protocol) Záhlaví IP Parametry záhlaví IP Bajt v protokolu záhlaví IP Bajt TOS (Type of Service) záhlaví IP Připojení k síti LAN Protokol L2TP (Layer Two Tunnel Protocol) Rozhraní IPv4 mohou být spouštěna a ukončována nezávisle na sobě a nezávisle na TCP/IP pomocí příkazů STRTCPIFC a ENDTCPIFC nebo v prostředí produktu System i Navigator. Protokol ICMP je používán IPv4 k přenosům sí ových informací. Protokol IGMP je používán směrovači IPv4 k vyhledání hostitelských systémů, které požadují provoz pro určitou skupinu výběrového vysílání. Také ho používají hostitelské systémy IPv4 k informování směrovačů IPv4 o existujících posluchačích skupin výběrového vysílání (v hostitelském systému). 20 až 60 bajtů; délka záhlaví závisí na přítomných parametrech IP. Záhlaví IP mohou být doprovázena různými parametry (před jakýmkoliv přenosovým záhlavím). Kód protokolu přenosové vrstvy nebo payload paketů, například ICMP. QoS a specializované služby ho používají k určení třídy provozu. Připojení k síti LAN je používáno rozhraním IP k přístupu do fyzické sítě. Existuje mnoho typů, například Token ring a Ethernet. Někdy se používají označení jako: fyzické rozhraní, propojení, spoj, spojení nebo linka. L2TP můžeme považovat za virtuální PPP (dvoubodový spoj), který funguje u všech podporovaných typů linek. IPv6 ho používá podobným způsobem. Protokol ICMPv6 (Internet Control Message Protocol verze 6) však nabízí některé nové vlastnosti. Základní typy chyb zůstávají, například cíl nedostupný, žádost o odezvu (echo) a odpově. Jsou přidány nové typy a kódy pro podporu zjiš ování sousedních uzlů a souvisejících funkcí. U IPv6 byl nahrazen protokolem MLD (Multicast Listener Discovery). MLD provádí v podstatě totéž jako IGMP u IPv4, používá však ICMPv6 tak, že přidává několik hodnot typů ICMPv6 specifických pro MLD. 40 bajtů; délka záhlaví je pevná. Žádné parametry záhlaví IP neexistují. Záhlaví IPv6 je obecně jednodušší než záhlaví IPv4. Záhlaví IPv6 nemá žádné parametry. IPv6 místo toho používá dodatečná (volitelná) rozšířená záhlaví. K rozšířeným záhlavím patří AH a ESP (stejná jako u IPv4), hop-by-hop, směrovací záhlaví, záhlaví fragmentu a cílové záhlaví. Protokol IPv6 podporuje v současné době některá rozšířená záhlaví. Typ záhlaví bezprostředně následující po záhlaví IPv6. Využívá stejné hodnoty jako pole protokolu IPv4. Cílem z hlediska architektury je umožnit momentálně definovaný rozsah dalších záhlaví, který lze snadno rozšiřovat. Následujícím záhlavím bude transportní záhlaví, rozšířené záhlaví nebo ICMPv6. Používá různé kódy pro návrh tříd provozu IPv6. IPv6 v současné době nepodporuje TOS. Protokol IPv6 může být používán s libovolným adaptérem typu Ethernet a je rovněž podporován ve virtuální síti typu Ethernet mezi logickými oddíly. Totéž platí i pro IPv6. 10 IBM i: Sí ové technologie - Nastavení TCP/IP

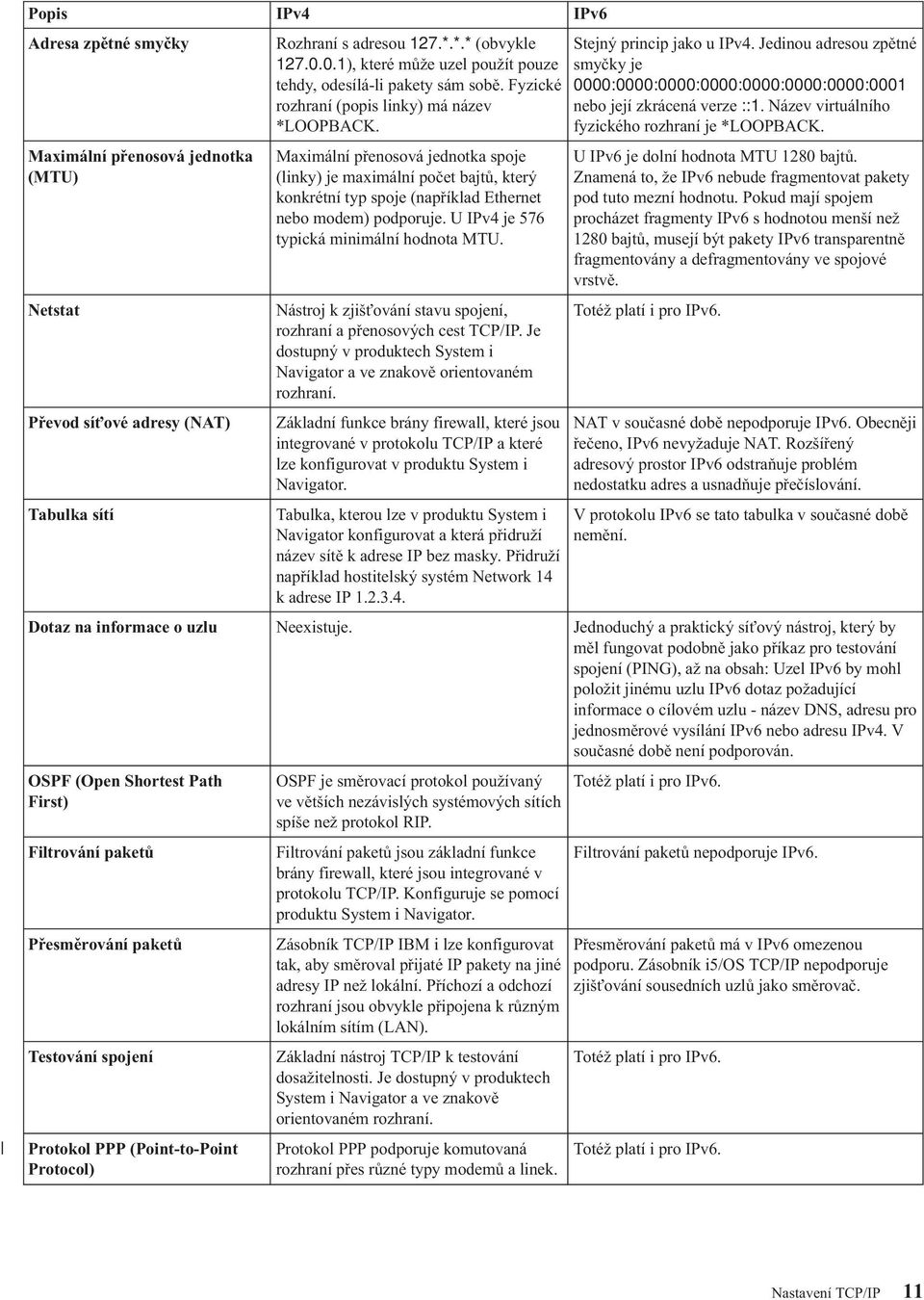

17 Popis IPv4 IPv6 Adresa zpětné smyčky Rozhraní s adresou 127.*.*.* (obvykle ), které může uzel použít pouze tehdy, odesílá-li pakety sám sobě. Fyzické rozhraní (popis linky) má název *LOOPBACK. Stejný princip jako u IPv4. Jedinou adresou zpětné smyčky je 0000:0000:0000:0000:0000:0000:0000:0001 nebo její zkrácená verze ::1. Název virtuálního fyzického rozhraní je *LOOPBACK. Maximální přenosová jednotka (MTU) Netstat Převod sí ové adresy (NAT) Tabulka sítí Maximální přenosová jednotka spoje (linky) je maximální počet bajtů, který konkrétní typ spoje (například Ethernet nebo modem) podporuje. U IPv4 je 576 typická minimální hodnota MTU. Nástroj k zjiš ování stavu spojení, rozhraní a přenosových cest TCP/IP. Je dostupný v produktech System i Navigator a ve znakově orientovaném rozhraní. Základní funkce brány firewall, které jsou integrované v protokolu TCP/IP a které lze konfigurovat v produktu System i Navigator. Tabulka, kterou lze v produktu System i Navigator konfigurovat a která přidruží název sítě k adrese IP bez masky. Přidruží například hostitelský systém Network 14 k adrese IP U IPv6 je dolní hodnota MTU 1280 bajtů. Znamená to, že IPv6 nebude fragmentovat pakety pod tuto mezní hodnotu. Pokud mají spojem procházet fragmenty IPv6 s hodnotou menší než 1280 bajtů, musejí být pakety IPv6 transparentně fragmentovány a defragmentovány ve spojové vrstvě. Totéž platí i pro IPv6. NAT v současné době nepodporuje IPv6. Obecněji řečeno, IPv6 nevyžaduje NAT. Rozšířený adresový prostor IPv6 odstraňuje problém nedostatku adres a usnadňuje přečíslování. V protokolu IPv6 se tato tabulka v současné době nemění. Dotaz na informace o uzlu Neexistuje. Jednoduchý a praktický sí ový nástroj, který by měl fungovat podobně jako příkaz pro testování spojení (PING), až na obsah: Uzel IPv6 by mohl položit jinému uzlu IPv6 dotaz požadující informace o cílovém uzlu - název DNS, adresu pro jednosměrové vysílání IPv6 nebo adresu IPv4. V současné době není podporován. OSPF (Open Shortest Path First) Filtrování paketů Přesměrování paketů Testování spojení Protokol PPP (Point-to-Point Protocol) OSPF je směrovací protokol používaný ve větších nezávislých systémových sítích spíše než protokol RIP. Filtrování paketů jsou základní funkce brány firewall, které jsou integrované v protokolu TCP/IP. Konfiguruje se pomocí produktu System i Navigator. Zásobník TCP/IP IBM i lze konfigurovat tak, aby směroval přijaté IP pakety na jiné adresy IP než lokální. Příchozí a odchozí rozhraní jsou obvykle připojena k různým lokálním sítím (LAN). Základní nástroj TCP/IP k testování dosažitelnosti. Je dostupný v produktech System i Navigator a ve znakově orientovaném rozhraní. Protokol PPP podporuje komutovaná rozhraní přes různé typy modemů a linek. Totéž platí i pro IPv6. Filtrování paketů nepodporuje IPv6. Přesměrování paketů má v IPv6 omezenou podporu. Zásobník i5/os TCP/IP nepodporuje zjiš ování sousedních uzlů jako směrovač. Totéž platí i pro IPv6. Totéž platí i pro IPv6. Nastavení TCP/IP 11

18 Popis IPv4 IPv6 Omezení portu Tato okna IBM i umožňují zákazníkům konfigurovat vybrané číslo portu nebo rozsahy čísel portů pro protokoly TCP a UDP tak, aby byly dostupné pouze pro určitý profil. Omezení portů pro protokol IPv6 jsou stejná jako omezení, která jsou k dispozici v protokolu IPv4. Porty Soukromé a veřejné adresy TCP a UDP mají samostatné prostory portů, každý je identifikován čísly portů v rozsahu Všechny adresy IPv4 jsou veřejné, kromě tří rozsahů adres, které byly v dokumentu RFC 1918 společnosti IETF určeny jako soukromé: 10.*.*.* (10/8), až (172.16/12) a *.* ( /16). Soukromé adresové domény jsou často používány uvnitř organizací. Soukromé adresy nelze směrovat přes Internet. U IPv6 je funkce portů stejná jako u IPv4. Protože tyto porty jsou umístěny v nové skupině adres, existují nyní čtyři samostatné prostory portů. Například existují dva prostory TCP portů 80, ke kterým může aplikace vytvořit vazbu - jeden v AF_INET a druhý v AF_INET6. U IPv6 je použit podobný princip, avšak s důležitými rozdíly. Adresy jsou veřejné nebo dočasné (dříve nazývané anonymní). Informace najdete v dokumentu RFC Na rozdíl od soukromých adres IPv4 mohou být dočasné adresy globálně směrovány. Účel je také jiný: Dočasné adresy IPv6 mají skrýt identitu klienta, když iniciuje komunikaci (kvůli utajení). Dočasné adresy mají omezenou dobu trvání a neobsahují identifikátor rozhraní, který je adresou spoje (MAC). Obecně je nelze odlišit od veřejných adres. Tabulka protokolů QoS (Quality of Service) Přečíslování Přenosová cesta Tabulka protokolů, kterou lze v produktu System i Navigator konfigurovat a která přidružuje název protokolu k přiřazenému číslu protokolu, například UDP, 17. Systém je dodáván s malým počtem položek v této tabulce: IP, TCP, UDP, ICMP. QoS umožňuje u aplikací TCP/IP požadovat prioritu paketů a šířku pásma. Provádí se ruční rekonfigurací, s možnou výjimkou u DHCP. Obecně je to obtížný a komplikovaný proces, kterému by se měly sí ové uzly nebo organizace vyhnout, je-li to možné. Tento logický pojem představuje mapování skupiny adres IP (může obsahovat pouze jednu adresu IP) na fyzické rozhraní a na jedinou adresu IP následujícího směrovacího uzlu. IP pakety, jejichž cílová adresa je definována jako součást uvedené skupiny adres, jsou pomocí linky směrovány do dalšího směrovacího uzlu. Přenosové cesty IPv4 jsou asociovány s rozhraním IPv4, a tedy s adresou IPv4. Protokol IPv6 obsahuje pojem omezeného rozsahu adres, který je součástí definice označování rozsahu (viz Rozsah adres). Tuto tabulku můžete beze změny použít pro protokol IPv6. V současné době není protokol IPv6 implementací protokolu QoS v operačním systému IBM i podporován. Jedná se o důležitý prvek architektury protokolu IPv6, který je z velké části automatický, zejména v rámci předpony /48. Princip je stejný jako u IPv4, s jednou důležitou výjimkou: Přenosové cesty jsou v protokolu IPv6 přidruženy k fyzickému rozhraní (propojení, jako je například ETH03), ne k rozhraní obecně. Jedním z důvodů, proč je přenosová cesta přidružena k fyzickému rozhraní, je to, že výběr zdrojové adresy funguje v protokolu IPv6 jinak než v protokolu IPv4. Viz Výběr zdrojové adresy. Předvolená přenosová cesta je *DFTROUTE. 12 IBM i: Sí ové technologie - Nastavení TCP/IP

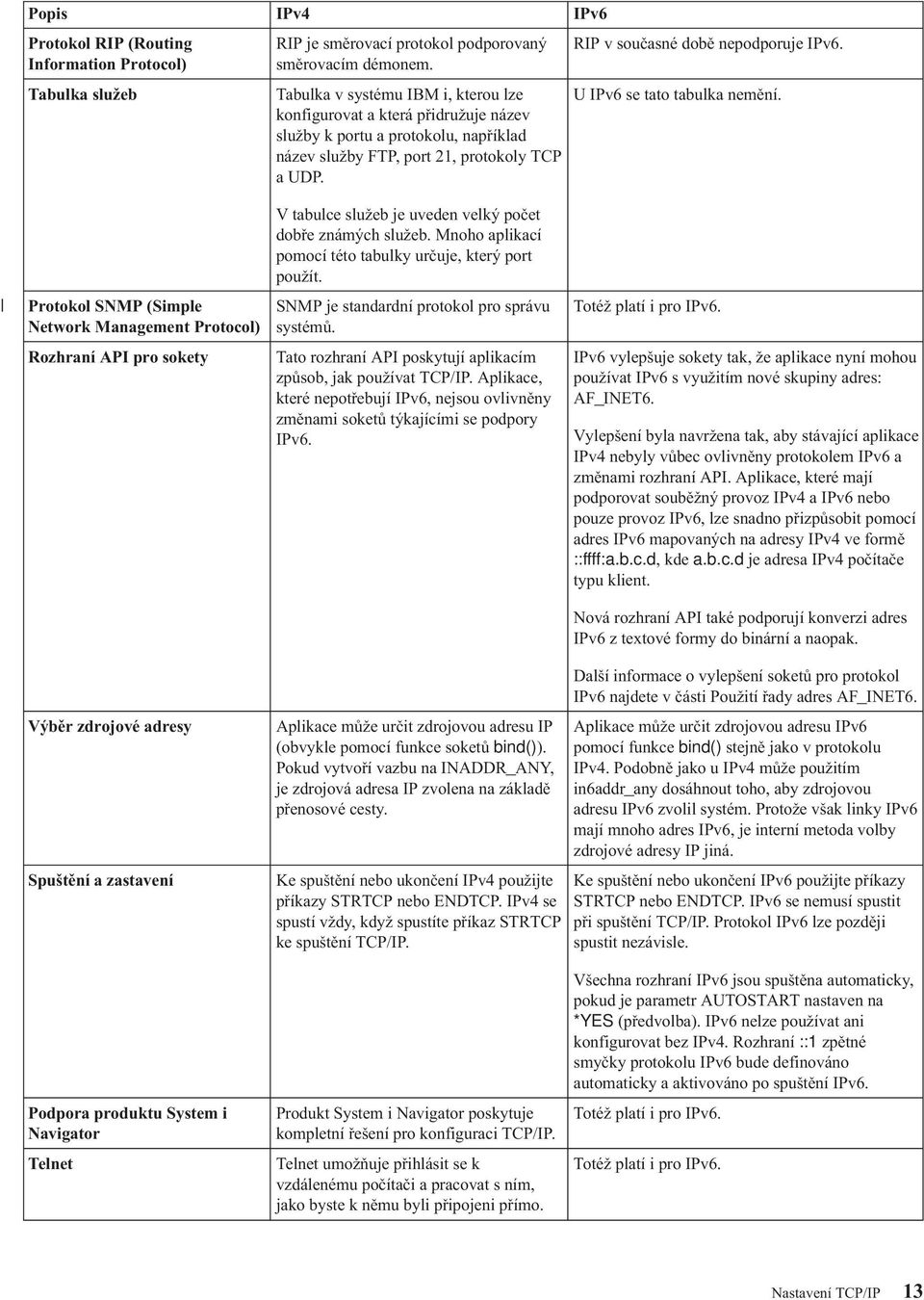

19 Popis IPv4 IPv6 Protokol RIP (Routing Information Protocol) Tabulka služeb RIP je směrovací protokol podporovaný směrovacím démonem. Tabulka v systému IBM i, kterou lze konfigurovat a která přidružuje název služby k portu a protokolu, například název služby FTP, port 21, protokoly TCP a UDP. RIP v současné době nepodporuje IPv6. U IPv6 se tato tabulka nemění. V tabulce služeb je uveden velký počet dobře známých služeb. Mnoho aplikací pomocí této tabulky určuje, který port použít. Protokol SNMP (Simple Network Management Protocol) Rozhraní API pro sokety SNMP je standardní protokol pro správu systémů. Totéž platí i pro IPv6. Tato rozhraní API poskytují aplikacím způsob, jak používat TCP/IP. Aplikace, které nepotřebují IPv6, nejsou ovlivněny změnami soketů týkajícími se podpory IPv6. IPv6 vylepšuje sokety tak, že aplikace nyní mohou používat IPv6 s využitím nové skupiny adres: AF_INET6. Vylepšení byla navržena tak, aby stávající aplikace IPv4 nebyly vůbec ovlivněny protokolem IPv6 a změnami rozhraní API. Aplikace, které mají podporovat souběžný provoz IPv4 a IPv6 nebo pouze provoz IPv6, lze snadno přizpůsobit pomocí adres IPv6 mapovaných na adresy IPv4 ve formě ::ffff:a.b.c.d, kde a.b.c.d je adresa IPv4 počítače typu klient. Nová rozhraní API také podporují konverzi adres IPv6 z textové formy do binární a naopak. Výběr zdrojové adresy Spuštění a zastavení Aplikace může určit zdrojovou adresu IP (obvykle pomocí funkce soketů bind()). Pokud vytvoří vazbu na INADDR_ANY, je zdrojová adresa IP zvolena na základě přenosové cesty. Ke spuštění nebo ukončení IPv4 použijte příkazy STRTCP nebo ENDTCP. IPv4 se spustí vždy, když spustíte příkaz STRTCP ke spuštění TCP/IP. Další informace o vylepšení soketů pro protokol IPv6 najdete v části Použití řady adres AF_INET6. Aplikace může určit zdrojovou adresu IPv6 pomocí funkce bind() stejně jako v protokolu IPv4. Podobně jako u IPv4 může použitím in6addr_any dosáhnout toho, aby zdrojovou adresu IPv6 zvolil systém. Protože však linky IPv6 mají mnoho adres IPv6, je interní metoda volby zdrojové adresy IP jiná. Ke spuštění nebo ukončení IPv6 použijte příkazy STRTCP nebo ENDTCP. IPv6 se nemusí spustit při spuštění TCP/IP. Protokol IPv6 lze později spustit nezávisle. Podpora produktu System i Navigator Telnet Produkt System i Navigator poskytuje kompletní řešení pro konfiguraci TCP/IP. Telnet umožňuje přihlásit se k vzdálenému počítači a pracovat s ním, jako byste k němu byli připojeni přímo. Všechna rozhraní IPv6 jsou spuštěna automaticky, pokud je parametr AUTOSTART nastaven na *YES (předvolba). IPv6 nelze používat ani konfigurovat bez IPv4. Rozhraní ::1 zpětné smyčky protokolu IPv6 bude definováno automaticky a aktivováno po spuštění IPv6. Totéž platí i pro IPv6. Totéž platí i pro IPv6. Nastavení TCP/IP 13

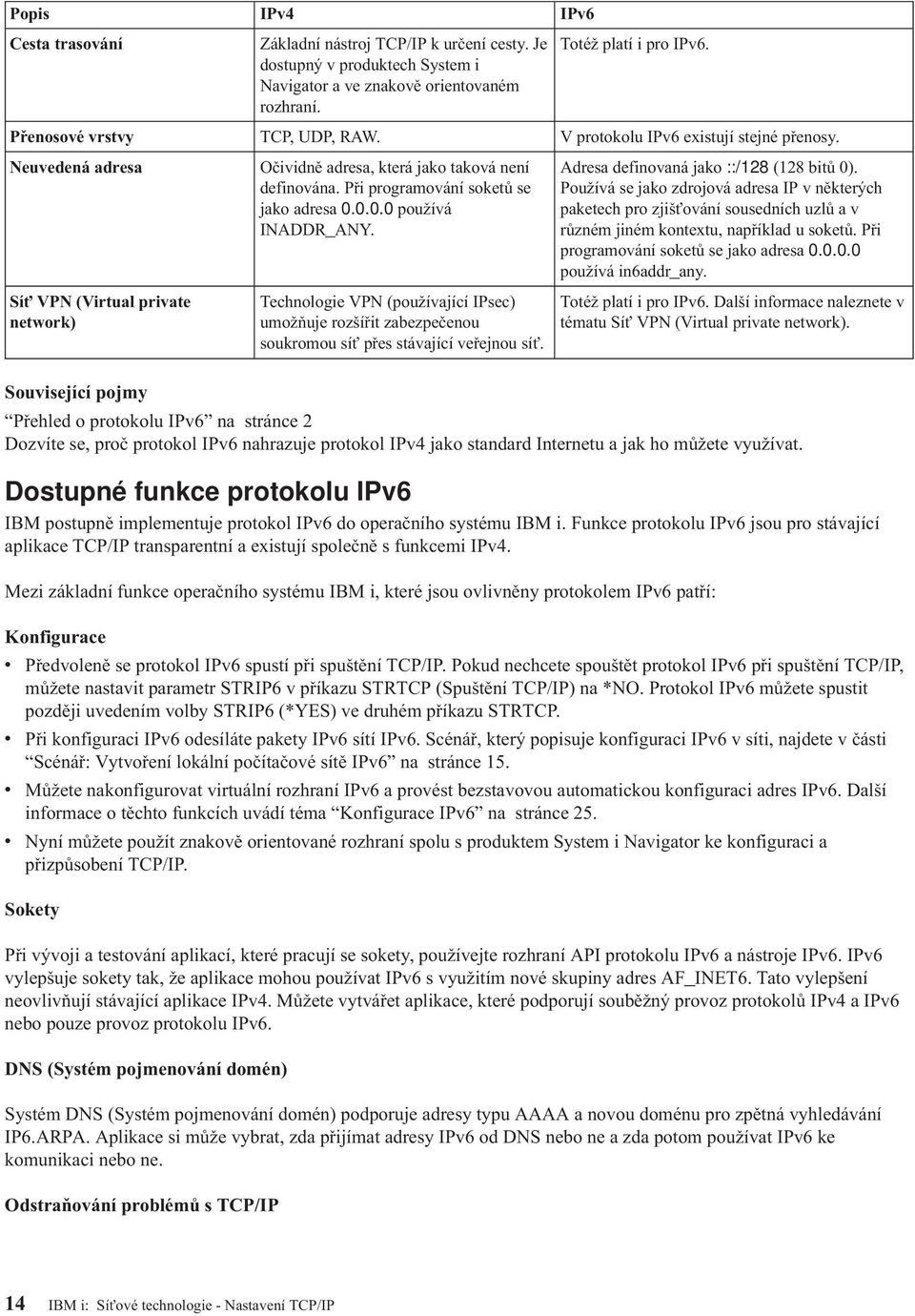

20 Popis IPv4 IPv6 Cesta trasování Základní nástroj TCP/IP k určení cesty. Je dostupný v produktech System i Navigator a ve znakově orientovaném rozhraní. Totéž platí i pro IPv6. Přenosové vrstvy TCP, UDP, RAW. V protokolu IPv6 existují stejné přenosy. Neuvedená adresa Očividně adresa, která jako taková není definována. Při programování soketů se jako adresa používá INADDR_ANY. Adresa definovaná jako ::/128 (128 bitů 0). Používá se jako zdrojová adresa IP v některých paketech pro zjiš ování sousedních uzlů a v různém jiném kontextu, například u soketů. Při programování soketů se jako adresa používá in6addr_any. Sí VPN (Virtual private network) Technologie VPN (používající IPsec) umožňuje rozšířit zabezpečenou soukromou sí přes stávající veřejnou sí. Totéž platí i pro IPv6. Další informace naleznete v tématu Sí VPN (Virtual private network). Související pojmy Přehled o protokolu IPv6 na stránce 2 Dozvíte se, proč protokol IPv6 nahrazuje protokol IPv4 jako standard Internetu a jak ho můžete využívat. Dostupné funkce protokolu IPv6 IBM postupně implementuje protokol IPv6 do operačního systému IBM i. Funkce protokolu IPv6 jsou pro stávající aplikace TCP/IP transparentní a existují společně s funkcemi IPv4. Mezi základní funkce operačního systému IBM i, které jsou ovlivněny protokolem IPv6 patří: Konfigurace v Předvoleně se protokol IPv6 spustí při spuštění TCP/IP. Pokud nechcete spouštět protokol IPv6 při spuštění TCP/IP, můžete nastavit parametr STRIP6 v příkazu STRTCP (Spuštění TCP/IP) na *NO. Protokol IPv6 můžete spustit později uvedením volby STRIP6 (*YES) ve druhém příkazu STRTCP. v Při konfiguraci IPv6 odesíláte pakety IPv6 sítí IPv6. Scénář, který popisuje konfiguraci IPv6 v síti, najdete v části Scénář: Vytvoření lokální počítačové sítě IPv6 na stránce 15. v Můžete nakonfigurovat virtuální rozhraní IPv6 a provést bezstavovou automatickou konfiguraci adres IPv6. Další informace o těchto funkcích uvádí téma Konfigurace IPv6 na stránce 25. v Nyní můžete použít znakově orientované rozhraní spolu s produktem System i Navigator ke konfiguraci a přizpůsobení TCP/IP. Sokety Při vývoji a testování aplikací, které pracují se sokety, používejte rozhraní API protokolu IPv6 a nástroje IPv6. IPv6 vylepšuje sokety tak, že aplikace mohou používat IPv6 s využitím nové skupiny adres AF_INET6. Tato vylepšení neovlivňují stávající aplikace IPv4. Můžete vytvářet aplikace, které podporují souběžný provoz protokolů IPv4 a IPv6 nebo pouze provoz protokolu IPv6. DNS (Systém pojmenování domén) Systém DNS (Systém pojmenování domén) podporuje adresy typu AAAA a novou doménu pro zpětná vyhledávání IP6.ARPA. Aplikace si může vybrat, zda přijímat adresy IPv6 od DNS nebo ne a zda potom používat IPv6 ke komunikaci nebo ne. Odstraňování problémů s TCP/IP 14 IBM i: Sí ové technologie - Nastavení TCP/IP

21 V sítích IPv6 používejte standardní nástroje pro odstraňování problémů, například příkazy PING a netstat, trasování přenosové cesty a trasování komunikace. Tyto nástroje nyní podporují formát adres IPv6. Řešení problémů se sítěmi IPv4 a IPv6 najdete v části Odstraňování problémů s TCP/IP. Související pojmy Přehled o protokolu IPv6 na stránce 2 Dozvíte se, proč protokol IPv6 nahrazuje protokol IPv4 jako standard Internetu a jak ho můžete využívat. Scénář: Vytvoření lokální počítačové sítě IPv6 Tento scénář vám pomůže rozpoznat situace, ve kterých byste mohli ve svém podnikání využít protokol IPv6. Popisuje nezbytný předpoklad pro nastavení lokální počítačové sítě (LAN) protokolu IPv6 a demonstruje konfigurační kroky pro bezstavovou automatickou konfiguraci adres IPv6 pomocí znakově orientovaného rozhraní. Poznámka: V tomto scénáři představuje adresa IP x:x:x:x:x:x:x:x adresy IP typu link-local. Situace Podnik očekává významný nárůst výroby. To obvykle ovlivní účetní oddělení, které momentálně používá sí IPv4. Protože využití IPv6 rozšiřuje možnosti adres IP a protokol IPv6 eventuálně nahradí protokol IPv4 coby internetový standard, pro finanční operace společnosti je velmi důležité naimplementovat protokol IPv6. Již jste zakoupili účetní aplikaci založenou na principu klient/server, která bude používat protokol IPv6 k zajištění propojitelnosti. Cíle Poté, co nakonfigurujete na systému protokol IPv6, účetní oddělení společnosti bude moci začít používat účetní aplikaci přes sí IPv6. Podrobnosti Podle požadavků společnosti se aplikace nainstalovaná na systému A musí připojit k jiné instanci aplikace umístěné na vzdáleném systému B. To umožní klientům spouštět aplikace, sdílet a přenášet data uložená na obou systémech. Následující obrázek zobrazuje nastavení sítě v tomto scénáři. Dva systémy System i a dvě klientské pracovní stanice jsou připojeny k serveru sítě LAN typu Ethernet a pomocí adaptéru pro sí typu Ethernet. Nastavení TCP/IP 15

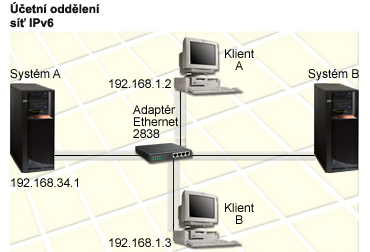

22 v Produkty na systémuaibběží na OS i5/os, verze 5, vydání 4 nebo novějším. v Systém A má momentálně IPv4 adresu v Systém A se musí připojit k systému B, který je umístěn na vzdáleném počítači. v Dvě klientské pracovní stanice budou připojeny k IPv6 LAN: Klient A má momentálně IPv4 adresu Klient B má momentálně IPv4 adresu Předběžné požadavky a předpoklady Tento scénář předpokládá, že jsou splněny následující požadavky na hardware v tomto sí ovém prostředí: v Veškeré nastavení kabelů a hardwaru bylo pro danou sí provedeno. v Adaptér typu Ethernet (v tomto scénáři 2838) byl nakonfigurován. Pro vytvoření sítě LAN IPv6 musí být na systému nainstalovány následující softwarové komponenty: v IBM i Access for Windows v produkt System i Navigator se sí ovou komponentou Konfigurace Musíte provést následující úlohy, než budete moci začít konfigurovat protokol IPv6 pro váš systém: v Musíte mít nakonfigurován protokol TCP/IP pomocí adresy IPv4. v Při první konfiguraci TCP/IP musíte mít nakonfigurován popis linky sítě typu Ethernet. Související pojmy Koncepce IPv6 na stránce 3 Než naimplementujete protokol IPv6 na systém, musíte porozumět základní koncepci IPv6, jako jsou například formáty adres IPv6, typy adres IPv6 a zjiš ování sousedních uzlů. Související úlohy První konfigurace TCP/IP na stránce 20 Pokud nastavujete nový systém, musíte navázat spojení se sítí a poprvé nakonfigurovat TCP/IP pomocí IPv4. Spuštění zásobníku protokolů IPv6 Nejprve musíte zásobník protokolů IPv6 zapnout pomocí znakově orientovaného rozhraní. Služby protokolu IPv6 nejsou k dispozici, dokud nespustíte protokol IPv6. Ověřte, že je zásobník protokolů IPv6 spuštěn. Běžně se zásobník protokolů IPv6 spustí při první konfiguraci TCP/IP. Chcete-li ověřit, zda byl zásobník protokolů IPv6 spuštěn, postupujte takto: 1. Na příkazový řádek zadejte NETSTAT a stiskněte klávesu Enter. Objeví se menu Práce se stavem sítě TCP/IP. 2. Uve te volbu 10 (Zobrazení stavu zásobníku protokolů TCP/IP) a stiskněte klávesu Enter. 3. V náznaku Stav zásobníku protokolů IPv6 se ujistěte, že hodnota je Aktivní. Spus te zásobník protokolů IPv6. Pokud není stav zásobníku protokolů IPv6 Aktivní, nedošlo k jeho spuštění. Chcete-li spustit zásobník protokolů IPv6, postupujte takto: 1. Na příkazový řádek napište příkaz STRTCP (Spuštění TCP/IP) a stiskněte klávesu F4 (Náznak) pro zobrazení seznamu dalších parametrů. 2. Do náznaku Spustit IPv6 zadejte *YES a stiskněte klávesu Enter. 16 IBM i: Sí ové technologie - Nastavení TCP/IP

23 Poznámka: Nemusíte ukončovat TCP/IP, abyste spustili protokol IPv6 později. Bezstavová automatická konfigurace adres v protokolu IPv6 Existuje několik způsobů konfigurace IPv6 na systému. Toto téma popisuje, jak nakonfigurovat bezstavovou automatickou konfiguraci adres v protokolu IPv6 pomocí znakově orientovaného rozhraní. Protože bezstavová automatická konfigurace adres IPv6 automaticky vytváří nová rozhraní IPv6 pro daný popis linky, musíte nakonfigurovat popis existující linky sítě typu Ethernet. V tomto příkladu se používá název popisu linky Eth08. Při konfiguraci bezstavové automatické konfigurace adres IPv6 pomocí znakově orientovaného rozhraní postupujte takto: Poznámka: Chcete-li spustit příkaz ADDTCPIFC, musíte mít speciální oprávnění *IOSYSCFG. 1. Na příkazový řádek napište příkaz ADDTCPIFC (Přidání rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte *IP6SAC. 3. Do náznaku Popis linky zadejte Eth08 a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. 4. Uve te hodnoty nebo ponechte předvolby u některých volitelných parametrů podle následující tabulky. Tabulka 1. Vstupní hodnoty pro bezstavovou automatickou konfiguraci adres v protokolu IPv6 Jména parametrů Vstupní hodnoty Maximální přenosová jednotka (MTU) *LIND ID rozhraní *LIND Maximální přenosy DAD 2 Rozšíření soukromí *YES Textový 'popis' Rozhraní ETHLINE IPv6 SAC 5. Ujistěte se, že jsou všechny hodnoty uvedeny správně, a stiskněte klávesu Enter. Úspěšně jste nakonfigurovali bezstavovou konfiguraci adres protokolu IPv6. Spuštění rozhraní IPv6 Po nakonfigurování bezstavové automatické konfigurace adres IPv6 musíte spustit rozhraní IPv6, aby jej bylo možné použít v síti. Při spuštění bezstavové automatické konfigurace adres IPv6 pomocí znakově orientovaného rozhraní postupujte takto: 1. Na příkazový řádek napište příkaz STRTCPIFC (Spuštění rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Spuštění rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte *IP6SAC a stiskněte klávesu Enter. 3. Do náznaku Popis linky zadejte Eth08 a stiskněte klávesu Enter. Úspěšně jste spustili bezstavovou automatickou konfiguraci adres IPv6 a adresa typu link-local IPv6 byla přiřazena k systému. Poznámka: Je možné přiřadit jednu nebo více globálních adres IPv6 v závislosti na předponách uváděných lokálními směrovači. Odstraňování problémů s protokolem IPv6 Pokud máte v operačním systému IBM i nakonfigurován protokol IPv6, můžete pro odstraňování problémů použít řadu nástrojů, které jsou stejné jako u protokolu IPv4. Nastavení TCP/IP 17

24 Například nástroje, jako jsou trasování přenosové cesty a testování spojení, akceptují jak formát adres IPv4, tak IPv6, můžete je tedy použít při testování připojení a přenosových cest pro oba typy sítí. Kromě toho můžete trasovat data na komunikačních linkách IPv4 i IPv6 pomocí funkce trasování komunikace. Obecné pokyny k řešení problémů souvisejících s IPv4 a IPv6 najdete v tématu Odstraňování problémů s TCP/IP. Související informace Trasování komunikace Plánování nastavení TCP/IP Dříve než začnete s instalací a konfigurací systému, věnujte nějaký čas naplánování operací. Toto téma vám pomůže při přípravě instalace a konfigurace TCP/IP na serveru IBM i. Tyto pokyny pro plánování se týkají základního nastavení TCP/IP při použití IPv4. Pokud máte v úmyslu konfigurovat IPv6, najdete požadavky a pokyny pro konfiguraci v části Konfigurace protokolu IPv6. Shromaž ování informací o konfiguraci TCP/IP Základní informace o konfiguraci, které budete potřebovat pro nastavení TCP/IP, byste měli shromáždit a zaznamenat. V následující tabulce jsou vypsány informace požadované pro konfiguraci TCP/IP. Vytiskněte si tuto stránku a poznamenejte si údaje o konfiguraci systému a síti TCP/IP, k níž se připojujete. Tyto informace budete potřebovat později, až budete konfigurovat TCP/IP. Tabulka 2. Požadované informace pro konfiguraci TCP/IP Požadovaný údaj Pro váš systém Příklad Typ komunikačního adaptéru ve vašem systému (viz pokyny pod tabulkou) Ethernet Název prostředku CMN01 Adresa IP systému Maska podsítě pro váš systém Adresa sí ové brány Název hostitele a název domény pro váš sys400.xyz.company.com systém Adresa IP pro server jmen domény S pomocí následujících instrukcí zjistíte hodnoty pro výše uvedenou tabulku: v Chcete-li zjistit informace o komunikačním adaptéru a jménu prostředku (první dva řádky v tabulce), postupujte takto: 1. Na příkazový řádek zadejte GO HARDWARE a stiskněte klávesu Enter. Objeví se menu Hardwarové prostředky. 2. Vyberte volbu 1 (Práce s komunikačními prostředky) a potom stiskněte klávesu Enter. Zobrazí se vaše komunikační prostředky, seřazené podle jména prostředku. Budete-li chtít s těmito prostředky nějak pracovat nebo prohlížet podrobnější údaje, postupujte podle pokynů na obrazovce. v Pokud kterýkoliv z těchto termínů ještě neznáte, prostudujte informace o základních postupech při instalaci a konfiguraci v Redbooku IBM i5/os IP Networks: Dynamic. 18 IBM i: Sí ové technologie - Nastavení TCP/IP

25 Související úlohy Instalace TCP/IP Základní podpora TCP/IP je zahrnuta v operačním systému i5/os a umožňuje vám připojit systém do sítě. Pokyny pro zabezpečení ochrany TCP/IP Při plánování konfigurace TCP/IP pro platformu System i byste měli zvážit, jaké zabezpečení budete potřebovat. Níže uvedené strategické postupy mohou omezit riziko pro TCP/IP: v Spouštějte pouze ty aplikace TCP/IP, které potřebujete. Každá aplikace TCP/IP má svoje vlastní bezpečnostní rizika. Nespoléhejte se na to, že směrovač bude odmítat Požadavky na konkrétní aplikaci. Jako sekundární ochranu nastavte pro aplikace, které nepožadujete, hodnoty automatického spouštění na NO. v Omezte dobu, po kterou jsou aplikace TCP/IP spuštěny. Omezte riziko snížením počtu hodin, kdy jsou vaše servery spuštěny. Je-li to možné, ponechávejte servery TCP/IP, jako např. FTP a Telnet, v mimopracovní době zastaveny. v Kontrolujte, kdo může spouštět a měnit aplikace TCP/IP. Standardně je ke změně nastavení konfigurace TCP/IP potřebné oprávnění *IOSYSCFG. Uživatel, který nemá oprávnění *IOSYSCFG, potřebuje oprávnění *ALLOBJ nebo explicitní oprávnění pro příkazy, které spouštějí TCP/IP. Udělování zvláštních oprávnění uživatelům představuje bezpečnostní riziko. U každého uživatele dobře zvažte nutnost zvláštních oprávnění a udržujte jejich počet na minimu. Sledujte, kteří uživatelé mají zvláštní oprávnění, a pravidelně prověřujte jejich požadavky na toto oprávnění. Tím také omezíte možnost přístupu na server mimo pracovní dobu. v Kontrolujte směrování TCP/IP: Nepovolujte postoupení pomocí IP, aby počítačoví piráti nemohli zneužít vašeho webového serveru k napadení dalších důvěryhodných systémů. Definujte pouze jedinou předepsanou cestu ke svému veřejnému webovému serveru: předvolenou předepsanou cestu svého poskytovatele služeb sítě Internet. Nekonfigurujte hostitelská jména a adresy IP svých vnitřních bezpečných systémů v hostitelské tabulce TCP/IP na svém webovém serveru. V této tabulce uvádějte pouze jména jiných veřejných serverů, na které chcete přistupovat. v Kontrolujte servery TCP/IP, které jsou určeny pro vzdálené interaktivní přihlašování. Aplikace, jako například FTP a Telnet, jsou riziku vnějšího napadení mnohem více vystaveny. Podrobnější informace o tom, jak lze vystavení riziku kontrolovat, najdete v tématu o kontrole interaktivního přihlašování v kapitole Hodnoty přihlášení: Přehled přihlášení. Související informace System i a zabezpečení Internetu Plánování zabezpečení TCP/IP Nastavení zabezpečení TCP/IP Instalace TCP/IP Základní podpora TCP/IP je zahrnuta v operačním systému i5/os a umožňuje vám připojit systém do sítě. Budete-li však chtít použít libovolnou aplikaci TCP/IP, jako je např. Telnet, FTP nebo SMTP, budete muset nainstalovat i produkt IBM TCP/IP Connectivity Utilities for i5/os. TCP/IP Utilities je licencovaný program, který je možné nainstalovat samostatně. Chcete-li nainstalovat produkt TCP/IP na systém, postupujte takto: 1. Vložte instalační médium pro TCP/IP do systému. a. Je-li tímto médiem CD-ROM, vložte jej do optického zařízení. Nastavení TCP/IP 19

26 b. Pokud je tímto médiem páska, vložte ji do páskové mechaniky. 2. Na příkazový řádek zadejte GO LICPGM a stiskněte klávesu Enter. Objeví se menu Práce s licencovanými programy. 3. Vyberte volbu 11 (Instalovat licencované programy). Zobrazí se seznam licencovaných programů a jejich volitelných součástí. 4. Zadejte hodnotu 1 (Instalovat) ve sloupci Volba vedle položky 5761TC1 (IBM TCP/IP Connectivity Utilities for i) a pak stiskněte klávesu Enter. 5. Na obrazovce Potvrzení instalace licencovaného programu stiskněte klávesu Enter. 6. Na obrazovce Volby instalace vyplňte následující volby a stiskněte klávesu Enter pro jejich zadání. Tabulka 3. Volby na obrazovce Volby instalace Volby instalace Instalační zařízení Popisy Instalujete-li z CD-ROM, napište QOPT. Instalujete-li z páskové mechaniky, napište TAP01. Objekty k instalaci Nesouhlas s ujednáním Automatický IPL Můžete uvést tuto volbu, abyste určili, zda chcete nainstalovat programy, jazykové objekty, nebo obojí. Tato volba platí pouze tehdy, pokud nebylo přijato softwarové ujednání. Uve te 2, a pak budete vyzváni k souhlasu nebo nesouhlasu se softwarovým ujednáním. Tato volba určuje, zda systém po úspěšném dokončení instalace automaticky provede IPL. Po úspěšné instalaci produktu IBM TCP/IP Connectivity Utilities for i se zobrazí bu menu Práce s licencovanými programy, nebo obrazovka Přihlášení. 7. Vyberte volbu 50 (Zobrazit protokol pro zprávy) a ověřte, zda byl produkt IBM TCP/IP Connectivity Utilities for i úspěšně nainstalován. Pokud dojde k chybě, v dolní části obrazovky Práce s licencovanými programy se zobrazí následující zpráva: Funkce pro práci s licencovaným programem nebyla dokončena. Pokud se vyskytne nějaký problém, pokuste se produkt IBM TCP/IP Connectivity Utilities for i přeinstalovat. Poznámka: Další licencované programy, které můžete chtít nainstalovat: v IBM i Access for Windows (5761 XE1): Tento program poskytuje podporu produktu System i Navigator, který se používá ke konfiguraci některých komponent TCP/IP. v IBM HTTP Server for i (5761 DG1): Tento program poskytuje podporu pro webový server. v Některé aplikace TCP/IP vyžadují instalaci dalších licencovaných programů. Chcete-li zjistit, které další programy budete potřebovat, přečtěte si pokyny pro nastavení konkrétní aplikace, kterou si chcete pořídit. Související odkazy Shromaž ování informací o konfiguraci TCP/IP na stránce 18 Základní informace o konfiguraci, které budete potřebovat pro nastavení TCP/IP, byste měli shromáždit a zaznamenat. Konfigurace TCP/IP Možná provádíte konfiguraci TCP/IP poprvé nebo provádíte dodatečnou konfiguraci protokolu IPv6. Toto téma poskytuje instrukce, jak nakonfigurovat protokol TCP/IP v různých situacích. Dříve než použijete tyto informace při konfiguraci TCP/IP, ujistěte se, že máte nainstalovány všechny nezbytné hardwarové komponenty. První konfigurace TCP/IP Pokud nastavujete nový systém, musíte navázat spojení se sítí a poprvé nakonfigurovat TCP/IP pomocí IPv4. 20 IBM i: Sí ové technologie - Nastavení TCP/IP

27 Pro první konfiguraci TCP/IP musíte použít znakově orientované rozhraní. Chcete-li například použít produkt System i Navigator v počítači, který před spuštěním produktu System i Navigator vyžaduje základní konfiguraci TCP/IP, měli byste při provádění základní konfigurace použít znakově orientované rozhraní. Když nakonfigurujete systém pomocí znakově orientovaného rozhraní, musíte často navštěvovat menu Konfigurace TCP/IP kvůli výběru úloh konfigurace. Než začnete konfigurovat systém, věnujte se chvíli těmto instrukcím pro zobrazení menu. 1. Na příkazový řádek zadejte GO TCPADM a stiskněte klávesu Enter. Objeví se menu Administrace TCP/IP. 2. Vyberte volbu 1 (Konfigurovat TCP/IP) a stiskněte klávesu Enter. Zobrazí se menu CFGTCP (Konfigurace TCP/IP). Poznámka: Při provádění konfiguračních kroků popsaných v této části musí váš profil uživatele obsahovat speciální oprávnění *IOSYSCFG. Související pojmy Scénář: Vytvoření lokální počítačové sítě IPv6 na stránce 15 Tento scénář vám pomůže rozpoznat situace, ve kterých byste mohli ve svém podnikání využít protokol IPv6. Popisuje nezbytný předpoklad pro nastavení lokální počítačové sítě (LAN) protokolu IPv6 a demonstruje konfigurační kroky pro bezstavovou automatickou konfiguraci adres IPv6 pomocí znakově orientovaného rozhraní. Přizpůsobení TCP/IP na stránce 30 Produkt System i Navigator a znakově orientované rozhraní vám také poskytují mnoho voleb, které můžete použít k přizpůsobení konfigurace TCP/IP. Související odkazy Plánování konfigurace protokolu IPv6 na stránce 25 Než začnete konfigurovat protokol IPv6, musíte mít na systému nakonfigurovaný protokol TCP/IP. Zde jsou vypsány hardwarové a softwarové požadavky a nezbytné předpoklady pro konfiguraci systému IBM i pro použití protokolu IPv6. Související informace Profily uživatele Speciální oprávnění *IOSYSCFG Krok 1: Konfigurace popisu linky (Ethernet) Musíte vytvořit popis linky sítě typu Ethernet jako komunikační objekt pro TCP/IP. Chcete-li konfigurovat popis linky pro sí typu Ethernet, postupujte takto: 1. Na příkazový řádek napište příkaz CRTLINETH (Vytvoření popisu linky) a stiskněte klávesu F4 (Náznak) pro přístup do menu Vytvoření popisu linky (Ethernet). 2. Do náznaku Popis linky uve te název linky (libovolný). 3. Do náznaku Název prostředku uve te název prostředku. 4. Několikrát stiskněte klávesu Enter, až zobrazíte seznam dalších parametrů. 5. Uve te hodnoty všech dalších parametrů, které chcete změnit, a pak stiskněte klávesu Enter pro jejich zadání. Krok 2: Zapnutí postoupení datagramu pomocí IP Pokud chcete přesměrovat pakety IP do různých podsítí, musíte zapnout postoupení datagramu pomocí IP. Chcete-li zapnout volbu postoupení datagramu pomocí IP, postupujte takto: 1. Na příkazový řádek napište příkaz CFGTCP (Konfigurace TCP/IP) a stiskněte klávesu Enter pro přístup do menu Konfigurace TCP/IP. 2. Vyberte volbu 3 (Změna atributů TCP/IP) a potom stiskněte klávesu Enter. 3. Do náznaku Postoupit datagram pomocí IP zadejte *YES a stiskněte klávesu Enter. Nastavení TCP/IP 21

28 Krok 3: Konfigurace rozhraní Musíte nakonfigurovat rozhraní protokolu IPv4 přiřazením adresy protokolu IPv4 pro sí ový adaptér. Chcete-li konfigurovat rozhraní TCP/IP, postupujte takto: 1. Na příkazový řádek napište příkaz CFGTCP (Konfigurace TCP/IP) a stiskněte klávesu Enter pro přístup do menu Konfigurace TCP/IP. 2. Vyberte volbu 1 (Práce s rozhraními TCP/IP) a potom stiskněte klávesu Enter. 3. V menu Práce s rozhraními TCP/IP uve te 1 (Přidat) do náznaku Vol a stiskněte klávesu Enter pro vstup do menu Přidání rozhraní TCP/IP. 4. Do náznaku Internetová adresa zadejte platnou adresu protokolu IPv4, která bude znázorňovat váš systém. 5. Do náznaku Popis linky uve te název linky daného rozhraní, které jste definovali v kroku Do náznaku Maska podsítě zadejte platnou adresu IPv4 pro masku podsítě a pak stiskněte klávesu Enter. 7. Chcete-li spustit rozhraní, zadejte 9 (Spustit) v menu Práce s rozhraním TCP/IP pro rozhraní, které jste nakonfigurovali, a pak stiskněte klávesu Enter. Krok 4: Konfigurace předvolené přenosové cesty Abyste dosáhli na vzdálené sítě pro váš systém, použijte těchto informací ke konfiguraci předvolené přenosové cesty. Protože sí může být složena z mnoha propojených sítí, musíte definovat alespoň jednu přenosovou cestu, s jejíž pomocí bude váš systém komunikovat se vzdáleným systémem v jiné síti. Směrovací položky je nutné přidat také proto, aby správně fungovali klienti TCP/IP pokoušející se o přístup k vašemu systému ze vzdálené sítě. Měli byste naplánovat takovou definici směrovací tabulky, aby vždy obsahovala položku alespoň pro jednu předvolenou přenosovou cestu (*DFTROUTE). Nebude-li nalezena shoda s žádnou jinou položkou ve směrovací tabulce, budou data poslána směrovači IP uvedenému v první dostupné položce předvolené přenosové cesty. Chcete-li konfigurovat předvolenou přenosovou cestu, prove te následující kroky: 1. Na příkazový řádek napište příkaz CFGTCP (Konfigurace TCP/IP) a stiskněte klávesu Enter pro přístup do menu Konfigurace TCP/IP. 2. Vyberte volbu 2 (Pracovat s přenosovými cestami TCP/IP) a stiskněte klávesu Enter. 3. Vyberte 1 (Přidat) v náznaku Vol a stiskněte klávesu Enter pro vstup do menu Přidání přenosové cesty TCP/IP (ADDTCPRTE). 4. Zadejte *DFTROUTE do náznaku Místo určení přenosové cesty a *NONE do náznaku Maska podsítě. 5. Do náznaku Další směrovací uzel zadejte adresu rozhraní IP přenosové brány na příslušné přenosové cestě a pak stiskněte klávesu Enter. Krok 5: Definování domény TCP/IP Poté, co uvedete záznamy o směrování, je třeba definovat lokální doménu a jména hostitelů, abyste umožnili komunikaci v síti, a pak použít DNS server k přidružení adres IP ke jménům hostitelů. Lokální doména a název hostitele je primární název přidružený k systému. Požadují se při nastavení dalších sí ových aplikací, například u. Pokud byste preferovali snadno zapamatovatelné názvy namísto adres IP, musíte k rozlišení adres IP použít bu server DNS, nebo tabulku hostitelů, případně obojí. Musíte nakonfigurovat prioritu pro hledání jména hostitele, aby systém věděl, kterou metodu použít. Chcete-li definovat doménu TCP/IP, postupujte takto: 1. Na příkazový řádek napište příkaz CFGTCP (Konfigurace TCP/IP) a stiskněte klávesu Enter pro přístup do menu Konfigurace TCP/IP. 2. Vyberte volbu 12 (Změna informací o doméně TCP/IP) a potom stiskněte klávesu Enter. 3. Do náznaku Název hostitele uve te název, který jste definovali jako název lokálního hostitele. 22 IBM i: Sí ové technologie - Nastavení TCP/IP

29 4. Do náznaku Název domény uve te název, který jste definovali jako název lokální domény. 5. Do náznaku Priorita hledání jména hostitele nastavte hodnotu jedním z následujících způsobů: v Nastavte hodnotu na *REMOTE (doporučeno). To určuje, že systém bude automaticky hledat jména hostitelů nejprve v DNS serveru. Systém se dotazuje každého serveru DNS, dokud nedostane odpově. v Nastavte hodnotu na *LOCAL. To určuje, že systém bude hledat jména hostitelů nejprve v tabulce hostitelů. Poznámka: Pokud je priorita hledání jména hostitele nastavena na *LOCAL, musíte definovat záznam tabulky hostitelů pro váš systém. Podrobnosti viz Krok 6: Definování tabulky hostitelů. 6. Do náznaku Server DNS uve te adresu IP znázorňující váš server DNS a pak stiskněte klávesu Enter. Poté, co definujete informace o doméně TCP/IP můžete změnit konfiguraci pomocí produktu System i Navigator nebo znakově orientovaného rozhraní. Související úlohy Změna domény TCP/IP na stránce 30 Můžete přizpůsobit název lokální domény a hostitele, přidat nebo odebrat servery DNS, změnit prioritu vyhledávání názvů hostitelů a tak dále. Související informace DNS (Domain Name System) Krok 6: Definování tabulky hostitelů Možná budete chtít použít k rozlišení adres IP jinou tabulku hostitelů než server DNS. Tento krok můžete ignorovat, pokud používáte pouze server DNS. Jako server DNS se tabulka hostitelů používá k přidružení adres IP ke jménům hostitelů, takže si můžete snadněji zapamatovat jména pro váš systém. Tabulka hostitelů podporuje adresy IPv4 i IPv6. Chcete-li definovat tabulku hostitelů pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz CFGTCP (Konfigurace TCP/IP) a stiskněte klávesu Enter pro přístup do menu Konfigurace TCP/IP. 2. Vyberte volbu 10 (Práce se záznamy tabulky hostitelů TCP/IP) a potom stiskněte klávesu Enter. 3. Uve te 1 (Přidat) v náznaku Vol a stiskněte klávesu Enter pro přístup do menu Přidání záznamu do tabulky hostitelů TCP/IP. 4. Do náznaku Internetová adresa zadejte adresu IP, kterou jste definovali v kroku Do náznaku Název hostitele uve te související plně kvalifikovaný název hostitele a pak stiskněte klávesu Enter. V případě potřeby vytvořte prostor pro zadání více názvů hostitele tak, že napíšete znaménko plus (+) do náznaku + pro více hodnot. Poznámka: Můžete uvést až 65 názvů hostitelů pro jeden záznam tabulky hostitelů (adresa IP). 6. Opakujte kroky 1 až 5 pro každého hostitele v síti, se kterým chcete komunikovat podle názvu, a přidejte pro každého jednu položku. Poté, co definujete tabulku hostitelů, můžete změnit konfiguraci pomocí produktu System i Navigator nebo znakově orientovaného rozhraní. Související úlohy Přizpůsobení záznamů v tabulce hostitelů na stránce 31 Můžete přidávat, upravovat a odstraňovat záznamy z tabulky hostitelů. Tabulka hostitelů podporuje adresy IPv4 i IPv6. Krok 7: Spuštění TCP/IP TCP/IP musíte spustit, aby bylo možné používat služby TCP/IP. Chcete-li spustit TCP/IP, postupujte takto: Nastavení TCP/IP 23

30 1. Na příkazový řádek napište příkaz STRTCP (Spuštění TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Spuštění TCP/IP. 2. Uve te *YES u dalších zařízení, která chcete volitelně spustit; jinak uve te *NO. 3. Stiskněte klávesu Enter pro spuštění TCP/IP. Příkaz STRTCP (Spustit TCP/IP) inicializuje a aktivuje zpracování TCP/IP, spustí rozhraní TCP/IP a úlohy na serveru. Příkazem STRTCP se spouštějí pouze rozhraní TCP/IP a servery, pro které je parametr AUTOSTART nastaven na hodnotu *YES. Ke změně konfigurace, když je třeba změnit nastavení pro tvorbu sítí, můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Související pojmy Konfigurace IPv6 na stránce 25 Tyto instrukce můžete použít pro konfiguraci systému pro funkce IPv6. Přizpůsobení TCP/IP na stránce 30 Produkt System i Navigator a znakově orientované rozhraní vám také poskytují mnoho voleb, které můžete použít k přizpůsobení konfigurace TCP/IP. Krok 8: Testování připojení TCP/IP S pomocí této procedury otestujte připojení TCP/IP poté, co dokončíte první konfiguraci TCP/IP. Po úspěšném nainstalování licencovaného programu IBM TCP/IP Connectivity Utilities for i a konfiguraci TCP/IP v systému musíte otestovat, zda připojení přes TCP/IP funguje správně. Testování TCP/IP s pomocí příkazových řádků Chcete-li otestovat připojení přes TCP/IP k síti, postupujte takto: 1. Ověřte, že je komunikace s TCP/IP nakonfigurována a spuštěna na všech pracovních stanicích. Použijte dokumentaci poskytnutou dodavatelem pracovní stanice. 2. Na pracovní stanici otevřete příkazový řádek a zadejte příkaz ping, následovaný adresou IP rozhraní, které jste nakonfigurovali. Například, je-li adresa IP , zadejte: ping Můžete obdržet zprávu potvrzující, že byl paket odeslán na systém. To potvrdí, že pracovní stanice má přístup do systému. Pokud selhání k síti selže, prohlédněte téma Odstraňování problémů s TCP/IP, kde získáte další informace. Testování TCP/IP s pomocí produktu System i Navigator Případně můžete použít k testování připojení přes TCP/IP produkt System i Navigator: v V prostředí produktu System i Navigator vyberte systém Sí Konfigurace TCP/IP. v Klepněte pravým tlačítkem na Konfigurace TCP/IP a vyberte Obslužné programy Testovat spojení. v Dokončete testování připojení přes TCP/IP podle pokynů v průvodci testováním spojení. Konfigurace klientů IPv4 DHCP Klienti IPv4 používající konfiguraci DHC (Dynamic Host Configuration) automaticky obdrží adresy IPv4. Podpora klientů IPv4 DHCP poskytuje možnost automatického získání adresy IPv4 pro rozhraní. Toho lze dosáhnout tak, že se klientské rozhraní IPv4 DHCP nakonfiguruje v popisu linky. Klient IPv4 DHCP získá interakcí se serverem IPv4 DHCP dynamickou adresu IPv4. Možnost definovat, modifikovat a spravovat klientské rozhraní IPv4 DHCP je stejná jako v případě konfigurace IPv6 SAC (Stateless Address Configuration). K vytvoření a správě klientských rozhraní IPv4 DHCP se používají standardní příkazy jazyka CL (Command Language): ADDTCPIFC, STRTCPIFC, ENDTCPIFC, RMVTCPIFC a CHGTCPIFC. 24 IBM i: Sí ové technologie - Nastavení TCP/IP

31 Související pojmy Přizpůsobení rozhraní IPv4 na stránce 32 Možná budete chtít přidat rozhraní IPv4 pro daný systém, nebo budete chtít změnit, odstranit, spustit nebo zastavit existující rozhraní IPv6. Zde najdete podrobné instrukce, jak provádět tyto úlohy. Konfigurace IPv6 Tyto instrukce můžete použít pro konfiguraci systému pro funkce IPv6. Budete-li v síti používat protokol IPv6, budete připraveni na využívání Internetu nové generace. IPv6 můžete nakonfigurovat na existující lince pomocí funkce bezstavové automatické konfigurace adres nebo ruční konfigurací rozhraní IPv6. Související pojmy Přehled o protokolu IPv6 na stránce 2 Dozvíte se, proč protokol IPv6 nahrazuje protokol IPv4 jako standard Internetu a jak ho můžete využívat. Související úlohy Krok 7: Spuštění TCP/IP na stránce 23 TCP/IP musíte spustit, aby bylo možné používat služby TCP/IP. Plánování konfigurace protokolu IPv6 Než začnete konfigurovat protokol IPv6, musíte mít na systému nakonfigurovaný protokol TCP/IP. Zde jsou vypsány hardwarové a softwarové požadavky a nezbytné předpoklady pro konfiguraci systému IBM i pro použití protokolu IPv6. Požadavky na hardware a software Pro konfiguraci protokolu IPv6 na lince sítě typu Ethernet musí systém splňovat následující požadavky: v operační systém IBM i verze 5, vydání 4 nebo novější v IBM i Access for Windows v produkt System i Navigator se sí ovou komponentou v směrovač podporující IPv6, pokud chcete odesílat provoz na protokolu IPv6 za hranice nejbližší sítě (LAN) Nezbytné konfigurační předpoklady Musíte nakonfigurovat následující položky, než budete moci nakonfigurovat protokol IPv6: v Musíte mít nakonfigurován protokol TCP/IP pomocí protokolu IPv4. Podrobnosti viz téma První konfigurace protokolu TCP/IP. v Musíte mít spuštěn protokol IPv6. Chcete-li ověřit, zda byl zásobník protokolů IPv6 spuštěn, postupujte takto: 1. Na příkazový řádek zadejte NETSTAT a stiskněte klávesu Enter. Objeví se menu Práce se stavem sítě TCP/IP. 2. Uve te volbu 10 (Zobrazení stavu zásobníku protokolů TCP/IP) a stiskněte klávesu Enter. 3. V náznaku Stav zásobníku protokolů IPv6 se ujistěte, že hodnota je Aktivní. 4. Pokud hodnota stavu zásobníku protokolů IPv6 není Aktivní, prove te následující kroky pro spuštění IPv6: a. Na příkazový řádek napište příkaz STRTCP (Spuštění TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Spuštění TCP/IP. b. Do náznaku Spustit IPv6 zadejte *YES a stiskněte klávesu Enter. Poznámka: Nemusíte ukončovat TCP/IP, abyste spustili protokol IPv6 později. Nastavení TCP/IP 25

32 Související úlohy První konfigurace TCP/IP na stránce 20 Pokud nastavujete nový systém, musíte navázat spojení se sítí a poprvé nakonfigurovat TCP/IP pomocí IPv4. Nastavení automatické konfigurace adres IPv6 Výhody funkce bezstavové automatické konfigurace adres v protokolu IPv6 a DHCPv6 lze využít pro automatickou konfiguraci IPv6. Automatická konfigurace adres IPv6 vytváří automaticky nová rozhraní IPv6 pro daný popis linky a přiřazuje těmto rozhraním adresy IPv6. Pomocí průvodce v produktu System i Navigator nebo pomocí znakově orientovaného rozhraní můžete nakonfigurovat popis linky a provést tak automatickou konfiguraci adres IPv6. Nastavení automatické konfigurace adres v protokolu IPv6 pomocí produktu System i Navigator Při nastavení automatické konfigurace adres IPv6 pomocí produktu System i Navigator postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP Linky. 2. Klepněte pravým tlačítkem myši na jednu z linek v pravém podokně a vyberte Konfigurovat Bezstavová automatická konfigurace adres v protokolu IPv6. 3. Dokončete automatickou konfiguraci IPv6 podle pokynů v průvodci novým rozhraním IPv6. 4. Chcete-li spustit rozhraní IPv6 vytvořené automatickou konfigurací, klepněte pravým tlačítkem myši na linku, kterou jste právě nakonfigurovali, a vyberte Bezstavová automatická konfigurace adres v protokolu IPv6 Spustit. Poznámka: Chcete-li zajistit, aby se rozhraní IPv6 automaticky spustilo při spuštění TCP/IP, vyberte na obrazovce Konfigurovat linku pro IPv6 volbu Spustit při spuštění TCP/IP. Pokud se stav změní na Aktivní, úspěšně jste nakonfigurovali a spustili automatickou konfiguraci adres IPv6. Nastavení automatické konfigurace adres v protokolu IPv6 pomocí znakově orientovaného rozhraní Při nastavení automatické konfigurace adres IPv6 pomocí znakově orientovaného rozhraní postupujte takto: Poznámka: Chcete-li spustit příkaz ADDTCPIFC, musíte mít speciální oprávnění *IOSYSCFG. 1. Na příkazový řádek napište příkaz ADDTCPIFC (Přidání rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte *IP6SAC. 3. Do náznaku Popis linky uve te název linky (libovolný) a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. 4. Uve te jakékoli volitelné parametry a stiskněte klávesu Enter. Při spouštění bezstavové automatické konfigurace adres v protokolu IPv6 postupujte takto: 1. Na příkazový řádek napište příkaz STRTCPIFC (Spuštění rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Spuštění rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte *IP6SAC a stiskněte klávesu Enter. 3. Do náznaku Popis linky uve te název linky, který jste definovali v předchozích krocích konfigurace, a stiskněte klávesu Enter. Úspěšně jste nakonfigurovali a spustili automatickou konfiguraci adres IPv6. Poznámka: Protokol DHCPv6 se používá k automatickému přiřazení adres IPv6 po nastavení a spuštění funkce Bezstavová automatická konfigurace adres v protokolu IPv6, když směrovač IPv6 v síti ohlásí dostupnost protokolu DHCPv6 pro konfiguraci adres. 26 IBM i: Sí ové technologie - Nastavení TCP/IP

33 Související pojmy Bezstavová automatická konfigurace adres na stránce 5 Bezstavová automatická konfigurace adres automatizuje některé úkoly správce sítě. Automatická konfigurace adres pomocí protokolu DHCPv6 na stránce 5 Protokol DHCP pro IPv6 poskytuje stavovou automatickou konfiguraci adres pro uzly IPv6. Související úlohy Spuštění určitého rozhraní TCP/IP na stránce 28 Musíte spustit určité rozhraní IPv4 nebo IPv6, kdykoli jej bude aplikace pracující se sokety potřebovat. Související informace Speciální oprávnění *IOSYSCFG Ruční vytvoření rozhraní IPv6 IPv6 můžete nakonfigurovat vytvořením rozhraní lokální počítačová sítě IPv6 nebo virtuální sítě IPv6. K provedení konfigurace můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Vytvoření rozhraní IPv6 pomocí produktu System i Navigator Chcete-li vytvořit rozhraní IPv6 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv6. 2. Klepněte pravým tlačítkem myši na Rozhraní a prove te jeden z následujících kroků: v Chcete-li vytvořit rozhraní IPv6 pro lokální počítačovou sí, vyberte Nové rozhraní Lokální počítačová sí. v Chcete-li vytvořit virtuální rozhraní IPv6, vyberte Nové rozhraní Virtuální IP. 3. Vytvořte nové rozhraní IPv6 podle pokynů v průvodci novým rozhraním IPv6. Nové rozhraní se objeví v pravém okně poté, co dokončíte konfiguraci. Poznámka: Položka menu Nové rozhraní je povolena pouze tehdy, máte-li speciální oprávnění *IOSYSCFG. 4. Chcete-li spustit rozhraní, klepněte pravým tlačítkem myši na nové rozhraní IPv6 v pravém podokně a potom vyberte Spustit. Můžete také vybrat okénko Spustit při spuštění TCP/IP v průvodci novým rozhraním IPv6, chcete-li zajistit, aby bylo nové rozhraní automaticky spuštěno při příštím spuštění TCP/IP. Konfigurace rozhraní IPv6 pomocí znakově orientovaného rozhraní Chcete-li vytvořit běžné rozhraní IPv6 pomocí znakově orientovaného rozhraní, postupujte takto: Poznámka: Chcete-li spustit příkaz ADDTCPIFC, musíte mít speciální oprávnění *IOSYSCFG. 1. Na příkazový řádek napište příkaz ADDTCPIFC (Přidání rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte platnou adresu IPv6. 3. Do náznaku Popis linky uve te název linky (libovolný) a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. 4. Uve te jakékoli další požadované volitelné parametry a stiskněte klávesu Enter. Chcete-li vytvořit virtuální rozhraní IPv6 pomocí znakově orientovaného rozhraní, postupujte takto: Poznámka: Chcete-li spustit příkaz ADDTCPIFC, musíte mít speciální oprávnění *IOSYSCFG. 1. Na příkazový řádek napište příkaz ADDTCPIFC (Přidání rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte platnou adresu IPv6. 3. Do náznaku Popis linky zadejte *VIRTUALIP a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. Nastavení TCP/IP 27

34 4. U náznaku Popisy preferovaných linek prove te jeden z následujících kroků: v Pokud v tuto chvíli nechcete uvádět žádný popis preferované linky, ponechte hodnotu *NONE. v Zadejte znaménko plus (+) vedle náznaku + pro více hodnot a pak stiskněte klávesu Enter. Pak v menu Uvedení dalších hodnot pro parametr PREFLIND uve te jeden po druhém popisy linek (použijte libovolná jména) a pak stiskněte klávesu Enter. Poznámka: Můžete uvést až 10 popisů linek v pořadí podle preferencí. Každý popis linky se musí používat alespoň v jednom rozhraní IPv6. 5. Ujistěte se, že jste správně zadali všechny ostatní volitelné parametry, a pak stiskněte klávesu Enter. Chcete-li spustit rozhraní IPv6, které jste vytvořili, postupujte takto: 1. Na příkazový řádek napište příkaz STRTCPIFC (Spuštění rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Spuštění rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte adresu IPv4 nebo IPv6, kterou jste definovali, a stiskněte klávesu Enter. Úspěšně jste vytvořili a spustili rozhraní IPv6. Související informace Speciální oprávnění *IOSYSCFG Konfigurace TCP/IP, když je operační systém ve stavu omezení Pokud potřebujete nakonfigurovat TCP/IP, když je systém ve stavu omezení, prove te kroky popsané v tomto tématu. Pro váš systém můžete použít adresy protokolů IPv4 i IPv6. Jako správce sítě možná zaznamenáte situace, v nichž budete muset zabránit uživatelům ve změně jakékoli konfigurace. To vyžaduje, aby byl váš operační systém ve stavu omezení. Chcete-li konfigurovat protokol TCP/IP ve stavu omezení, budete muset nejprve spustit TCP/IP pomocí speciálních parametrů a pak spustit specifická rozhraní IPv4 nebo IPv6 pro povolení přístupu do systému. Pokud je systém provozován ve stavu omezení, platí následující omezení: v Lze spustit pouze rozhraní, která nejsou připojená k NWSD (popisu sí ového serveru) nebo k NWID (popisu sí ového rozhraní). v Nelze spustit servery TCP/IP (příkaz STRTCPSVR), protože vyžadují aktivní subsystémy. Prove te následující úlohy, abyste nakonfigurovali TCP/IP, když je operační systém ve stavu omezení: Spuštění TCP/IP pomocí speciálních parametrů Než budete moci konfigurovat rozhraní IPv4 nebo IPv6 ve stavu omezení, musíte použít speciální parametry pro spuštění TCP/IP. Prove te následující kroky, abyste spustili TCP/IP, když je operační systém ve stavu omezení: 1. Na příkazový řádek napište příkaz STRTCP (Spuštění TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Spuštění TCP/IP. 2. Uve te *NO v parametrech Spustit aplikační servery, Spustit rozhraní TCP/IP a Spustit profily dvoubodového spojení. 3. Uve te *YES v parametru Spustit IPv6, s jehož pomocí budete moci nakonfigurovat rozhraní IPv6 v stavu omezení. 4. Stiskem klávesy Enter zadejte konfiguraci. Poznámka: Výše uvedené příkazy spustí TCP/IP, ale nespustí aplikační servery nebo rozhraní protokolů IP TCP/IP. Spuštění určitého rozhraní TCP/IP Musíte spustit určité rozhraní IPv4 nebo IPv6, kdykoli jej bude aplikace pracující se sokety potřebovat. 28 IBM i: Sí ové technologie - Nastavení TCP/IP

35 Až spustíte TCP/IP ve stavu omezení, budete moci ručně nakonfigurovat rozhraní IPv4 a IPv6 nebo provést bezstavovou automatickou konfiguraci adres normálním způsobem. Případně můžete použít existující rozhraní IPv4 nebo IPv6, které jste nakonfigurovali již dříve. Prove te následující kroky, abyste spustili určité rozhraní IPv4 nebo IPv6: 1. Ověřte, zda rozhraní, které chcete spustit, bu uvádí virtuální adresu IP, nebo používá popis linky typu *ELAN, *TRLAN nebo *DDI. a. Na příkazový řádek napište příkaz CFGTCP (Konfigurace TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Konfigurace TCP/IP. b. Vyberte volbu 1 (Práce s rozhraními TCP/IP) a potom stiskněte klávesu Enter. c. Ověřte sloupce Popis linky a Typ linky: v Pro rozhraní IPv4, které chcete spustit, ověřte, že sloupec Popis linky má hodnotu *VIRTUALIP, nebo sloupec Typ linky má hodnotu *ELAN, *TRLAN nebo *DDI. v Pro rozhraní IPv6, které chcete spustit, ověřte, že sloupec Popis linky má hodnotu *VIRTUALIP, nebo sloupec Typ linky má hodnotu *ELAN. 2. Ověřte, zda rozhraní, které chcete spustit, není připojeno k NWID ani k NWSD. a. Na příkazový řádek napište příkaz DSPLIND (Zobrazení popisu linky) a stiskněte klávesu F4 (Náznak) pro přístup do menu Zobrazení popisu linky. b. Do náznaku Popis linky uve te název linky daného rozhraní a pak stiskněte klávesu Enter. c. V menu Zobrazení popisu linky ověřte, že Název prostředku není *NWID ani *NWSD. Je-li rozhraní připojeno k NWID nebo k NWSD, doporučuje se vybrat jiné rozhraní. 3. Spus te rozhraní. a. Na příkazový řádek napište příkaz STRTCPIFC (Spuštění rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Spuštění rozhraní TCP/IP. b. Do náznaku Internetová adresa zadejte adresu rozhraní IPv4 nebo IPv6 a stiskněte klávesu Enter. Poznámka: Ověřte, že hodnota *AUTOSTART není uvedena jako Internetová adresa. Související úlohy Odstranění rozhraní IPv4 na stránce 33 K vytvoření rozhraní IPv4 pro systém, včetně rozhraní lokální počítačové sítě, rozhraní širokopásmové sítě a virtuálních rozhraní IPv4 použijte bu produkt System i Navigator, nebo znakově orientované rozhraní. Přidání rozhraní IPv6 na stránce 36 K vytvoření rozhraní IPv6 pro systém, včetně rozhraní lokální počítačové sítě a virtuálních rozhraní IPv6 použijte bu produkt System i Navigator, nebo znakově orientované rozhraní. Nastavení automatické konfigurace adres IPv6 na stránce 26 Výhody funkce bezstavové automatické konfigurace adres v protokolu IPv6 a DHCPv6 lze využít pro automatickou konfiguraci IPv6. Ověření rozhraní Nakonec musíte ověřit, že rozhraní, které jste spustili, je aktivní. Chcete-li ověřit rozhraní, je třeba otestovat spojení s určitým rozhraním aplikace. Na pracovní stanici otevřete příkazový řádek a zadejte příkaz ping, následovaný adresou IP rozhraní, které jste nakonfigurovali. Pouze několik obslužných programů souvisejících s TCP/IP může fungovat ve stavu omezení. Avšak příkazy Ping a Netstat je možné použít. Nastavení TCP/IP 29

36 Související informace Ping Netstat Přizpůsobení TCP/IP Produkt System i Navigator a znakově orientované rozhraní vám také poskytují mnoho voleb, které můžete použít k přizpůsobení konfigurace TCP/IP. Po provedení konfigurace TCP/IP se můžete rozhodnout konfiguraci přizpůsobovat. V důsledku neustálého rozšiřování sítě může být nezbytné měnit vlastnosti sítě, rozhraní nebo přidávat do systému předepsané cesty. Pro používání aplikací IPv6 je třeba pro systém nakonfigurovat IPv6. Tato sekce je výchozím bodem při správě konfigurace TCP/IP. K provedení úloh můžete použít bu průvodce v produktu System i Navigator, nebo znakově orientované rozhraní. Související úlohy První konfigurace TCP/IP na stránce 20 Pokud nastavujete nový systém, musíte navázat spojení se sítí a poprvé nakonfigurovat TCP/IP pomocí IPv4. Krok 7: Spuštění TCP/IP na stránce 23 TCP/IP musíte spustit, aby bylo možné používat služby TCP/IP. Změna obecného nastavení TCP/IP Obecné nastavení TCP/IP můžete zobrazit a změnit s pomocí produktu System i Navigator nebo znakově orientovaného rozhraní. Můžete například měnit vlastnosti pro jména hostitelů a domén, server jmen, záznamy v tabulce hostitelů, atributy systému, omezení portů, servery a připojení klientů. Můžete měnit obecné vlastnosti i vlastnosti, které jsou specifické bu pro IPv4, nebo pro IPv6, například přenosy. Změna domény TCP/IP Můžete přizpůsobit název lokální domény a hostitele, přidat nebo odebrat servery DNS, změnit prioritu vyhledávání názvů hostitelů a tak dále. Ke zobrazení a změně informací o hostitelské doméně můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Změna domény TCP/IP pomocí produktu System i Navigator Chcete-li změnit informace o hostitelské doméně pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP. 2. Klepněte pravým tlačítkem myši na Konfigurace TCP/IP a vyberte Vlastnosti. Otevře se okno Vlastnosti konfigurace TCP/IP. 3. Vyberte kartu Informace o hostitelské doméně a postupujte podle instrukcí pro přizpůsobení informací o hostitelské doméně. Změna informací o hostitelské doméně TCP/IP pomocí znakově orientovaného rozhraní Chcete-li změnit informace o hostitelské doméně pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz CFGTCP (Konfigurace TCP/IP) a stiskněte klávesu Enter pro přístup do menu Konfigurace TCP/IP. 2. Vyberte volbu 12 (Změna informací o doméně TCP/IP) a potom stiskněte klávesu Enter. 3. V menu Změna domény TCP/IP změňte podle potřeby název hostitele, název domény a server DNS a uve te seznam hledání domény a prioritu hledání názvu hostitele. 4. Stiskněte klávesu Enter. 30 IBM i: Sí ové technologie - Nastavení TCP/IP

37 Související úlohy Krok 5: Definování domény TCP/IP na stránce 22 Poté, co uvedete záznamy o směrování, je třeba definovat lokální doménu a jména hostitelů, abyste umožnili komunikaci v síti, a pak použít DNS server k přidružení adres IP ke jménům hostitelů. Přizpůsobení záznamů v tabulce hostitelů Můžete přidávat, upravovat a odstraňovat záznamy z tabulky hostitelů. Tabulka hostitelů podporuje adresy IPv4 i IPv6. K zobrazení a přizpůsobení záznamů tabulky hostitelů můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Přizpůsobení záznamů v tabulce hostitelů pomocí produktu System i Navigator Chcete-li přizpůsobit záznamy tabulky hostitelů pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP. 2. Klepněte pravým tlačítkem myši na Konfigurace TCP/IP a vyberte Tabulka hostitelů. Otevře se okno Tabulka hostitelů. Okno Tabulka hostitelů zobrazuje jména hostitelů všech záznamů (adres IPv4 i IPv6). Každý záznam tabulky hostitelů může obsahovat až 65 jmen hostitelů. 3. V okně Tabulka hostitelů můžete přidávat, upravovat a odstraňovat záznamy tabulky hostitelů. Přizpůsobení záznamů v tabulce hostitelů pomocí znakově orientovaného rozhraní Chcete-li přizpůsobit záznamy tabulky hostitelů pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz CFGTCP (Konfigurace TCP/IP) a stiskněte klávesu Enter pro přístup do menu Konfigurace TCP/IP. 2. Vyberte volbu 10 (Práce se záznamy tabulky hostitelů TCP/IP) a potom stiskněte klávesu Enter. 3. Prove te libovolnou z níže uvedených úloh pro přizpůsobení tabulky hostitelů: v Chcete-li přidat záznamu do tabulky hostitelů, zadejte 1 (Přidat) do náznaku Vol na prvním řádku, pak stiskněte klávesu Enter. v Chcete-li změnit název hostitele, zadejte 2 (Změnit) vedle řádku, který chcete změnit, pak stiskněte klávesu Enter. v Chcete-li odstranit záznam z tabulky hostitelů, zadejte 4 (Odstranit) vedle řádku, který chcete odstranit, pak stiskněte klávesu Enter. v Chcete-li přejmenovat záznam tabulky hostitelů, zadejte hodnotu 7 (Přejmenovat) vedle řádku, který chcete přejmenovat, a pak stiskněte klávesu Enter. 4. Po dokončení všech změn stiskněte klávesu Enter. Související úlohy Krok 6: Definování tabulky hostitelů na stránce 23 Možná budete chtít použít k rozlišení adres IP jinou tabulku hostitelů než server DNS. Tento krok můžete ignorovat, pokud používáte pouze server DNS. Změna vlastností IPv4 Nastavení IPv4 můžete zobrazit a měnit v prostředí produktu System i Navigator. Chcete-li zobrazit a změnit vlastnosti IPv4 pomocí produktu System i Navigator, prove te následující kroky: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4. 2. Klepněte pravým tlačítkem myši na IPv4 a vyberte Vlastnosti. Otevře se okno Atributy TCP/IP. 3. V horní části okna vyberte jednu z těchto karet pro změnu vlastností: v Vyberte kartu IPv4 pro změnu vlastností specifických pro IPv4. v Vyberte kartu IPv6 pro změnu vlastností běžných pro IPv6. Nastavení TCP/IP 31

38 Změna vlastností IPv6 Nastavení IPv6 můžete zobrazit a měnit v prostředí produktu System i Navigator. Chcete-li zobrazit a změnit vlastnosti IPv6 pomocí produktu System i Navigator, prove te následující kroky: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv6. 2. Klepněte pravým tlačítkem myši na IPv6 a vyberte Vlastnosti. Otevře se okno Atributy TCP/IP. 3. V horní části okna vyberte jednu z těchto karet pro změnu vlastností: v Vyberte kartu IPv6 pro změnu vlastností specifických pro IPv6. v Vyberte kartu IPv4 pro změnu vlastností běžných pro IPv4. Změna dalších atributů TCP/IP Můžete provést další konfiguraci produktu TCP/IP, například změnit atributy pro UDP (User Datagram Protocol) a ARP (Address Resolution Protocol), které souvisejí s TCP/IP, a tak dále. Ke změně nebo provedení jakýchkoli dalších konfigurací TCP/IP můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Změna dalších atributů protokolu TCP/IP pomocí produktu System i Navigator Na stránky atributů TCP/IP můžete vstoupit v prostředí produktu System i Navigator následujícími způsoby: v Chcete-li získat přístup do okna Vlastnosti konfigurace TCP/IP, prove te následující kroky: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP. 2. Klepněte pravým tlačítkem myši na Konfigurace TCP/IP a vyberte Vlastnosti. Otevře se okno Vlastnosti konfigurace TCP/IP. 3. Vyberte karty Quality of Service, Omezení portů, Servery ke spuštění nebo SOCKS a postupujte podle instrukcí pro změnu nastavení. v Chcete-li získat přístup do okna Atributy TCP/IP, prove te následující kroky: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4 (nebo IPv6). 2. Klepněte pravým tlačítkem myši na IPv4 (nebo IPv6) a vyberte Vlastnosti. Otevře se okno Atributy TCP/IP. 3. Vyberte kartu Obecné nebo Přenosy a postupujte podle instrukcí pro změnu nastavení. Změna dalších atributů TCP/IP pomocí znakově orientovaného rozhraní Chcete-li vstoupit na obrazovku Atributy TCP/IP pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz CFGTCP (Konfigurace TCP/IP) a stiskněte klávesu Enter pro přístup do menu Konfigurace TCP/IP. 2. Vyberte volbu 3 (Změna atributů TCP/IP) a potom stiskněte klávesu Enter. 3. Změňte požadované nastavení a stiskněte klávesu Enter. Přizpůsobení rozhraní IPv4 Možná budete chtít přidat rozhraní IPv4 pro daný systém, nebo budete chtít změnit, odstranit, spustit nebo zastavit existující rozhraní IPv6. Zde najdete podrobné instrukce, jak provádět tyto úlohy. S pomocí produktu System i Navigator nebo znakově orientovaného rozhraní můžete provádět libovolné níže uvedené úlohy k přizpůsobení rozhraní IPv4. 32 IBM i: Sí ové technologie - Nastavení TCP/IP

39 Související pojmy Konfigurace klientů IPv4 DHCP na stránce 24 Klienti IPv4 používající konfiguraci DHC (Dynamic Host Configuration) automaticky obdrží adresy IPv4. Odstranění rozhraní IPv4 K vytvoření rozhraní IPv4 pro systém, včetně rozhraní lokální počítačové sítě, rozhraní širokopásmové sítě a virtuálních rozhraní IPv4 použijte bu produkt System i Navigator, nebo znakově orientované rozhraní. Vytvoření rozhraní IPv4 pomocí produktu System i Navigator Chcete-li vytvořit rozhraní IPv4 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4. 2. Klepněte pravým tlačítkem myši na Rozhraní a prove te jeden z následujících kroků: v Chcete-li vytvořit rozhraní pro lokální počítačovou sí, vyberte Nové rozhraní Lokální počítačová sí. v Chcete-li vytvořit rozhraní pro širokopásmovou počítačovou sí, vyberte Nové rozhraní Širokopásmová počítačová sí. v Chcete-li vytvořit virtuální rozhraní, vyberte Nové rozhraní Virtuální IP. 3. Vytvořte nové rozhraní IPv4 podle pokynů v průvodci rozhraním IPv4. Poté, co dokončíte konfiguraci, nové rozhraní se zobrazí v pravém podokně. Poznámka: Položka menu Nové rozhraní je povolena pouze tehdy, máte-li speciální oprávnění *IOSYSCFG. Vytvoření rozhraní IPv4 pomocí znakově orientovaného rozhraní Poznámka: Chcete-li spustit příkaz ADDTCPIFC, musíte mít speciální oprávnění *IOSYSCFG. Chcete-li vytvořit běžné rozhraní IPv4 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz ADDTCPIFC (Přidání rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte platnou adresu IPv4. 3. Do náznaku Popis linky uve te název linky (libovolný) a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. 4. Uve te jakékoli další požadované volitelné parametry a stiskněte klávesu Enter. Chcete-li vytvořit virtuální rozhraní IPv4 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz ADDTCPIFC (Přidání rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte platnou adresu IPv4. 3. Do náznaku Popis linky zadejte *VIRTUALIP a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. 4. U náznaku Preferovaná rozhraní prove te jeden z následujících kroků: v Pokud v tuto chvíli nechcete uvádět žádné preferované rozhraní, ponechte hodnotu *NONE. v Zadejte znaménko plus (+) vedle náznaku + pro více hodnot a pak stiskněte klávesu Enter. Pak v menu Uvedení dalších hodnot pro parametr PREFIFC uve te adresy IPv4, které budou znázorňovat preferovaná rozhraní IPv4 a pak stiskněte klávesu Enter. Poznámka: Můžete uvést až 10 rozhraní IPv4 v pořadí podle preferencí. Každé rozhraní musí být normální rozhraní IPv4. 5. Ujistěte se, že správně zadáte všechny ostatní volitelné parametry, a pak stiskněte klávesu Enter pro jejich zadání. Chcete-li vytvořit rozhraní IPv4 DHCP pomocí znakově orientovaného rozhraní, postupujte takto: Nastavení TCP/IP 33

40 1. Na příkazový řádek napište příkaz ADDTCPIFC (Přidání rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte *IP4DHCP. 3. Do náznaku Popis linky uve te název linky (libovolný) a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. 4. Uve te jakékoli další požadované volitelné parametry a stiskněte klávesu Enter. Související úlohy Spuštění určitého rozhraní TCP/IP na stránce 28 Musíte spustit určité rozhraní IPv4 nebo IPv6, kdykoli jej bude aplikace pracující se sokety potřebovat. Související informace Speciální oprávnění *IOSYSCFG Spuštění rozhraní IPv4 Rozhraní IPv4, která se nespustila automaticky po vytvoření nebo byla ukončena, můžete spustit. K provedení úloh můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Spuštění rozhraní IPv4 s pomocí produktu System i Navigator Chcete-li spustit rozhraní IPv4 s pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4. 2. Vyberte Rozhraní, abyste v pravém podokně zobrazili seznam rozhraní IPv4. 3. Klepněte pravým tlačítkem myši na rozhraní IPv4, které chcete spustit, a vyberte volbu Spustit. Pokud stav rozhraní přejde na Aktivní, úspěšně jste spustili rozhraní IPv4. Spuštění rozhraní IPv4 s pomocí znakově orientovaného rozhraní Chcete-li spustit rozhraní IPv4 s pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz STRTCPIFC (Spuštění rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Spuštění rozhraní TCP/IP. 2. U náznaku Internetová adresa prove te jeden z následujících kroků: v Chcete-li spustit jediné rozhraní IPv4, zadejte platnou adresu IPv4 a stiskněte klávesu Enter. v Chcete-li povolit automatické spuštění všech rozhraní po jejich vytvoření nebo změně, zadejte *AUTOSTART a stiskněte klávesu Enter. v Chcete-li spustit klientské rozhraní IPv4 DHCP, zadejte do náznaku Internetová adresa hodnotu *IP4DHCP. Do náznaku popis linky zadejte odpovídající název popisu linky a stiskněte klávesu Enter. Změna rozhraní IPv4 Vlastnosti existujících rozhraní IPv4 můžete změnit pomocí produktu System i Navigator nebo znakově orientovaného rozhraní. Změna rozhraní IPv4 pomocí produktu System i Navigator Chcete-li změnit existující rozhraní IPv4 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4. 2. Vyberte Rozhraní, abyste v pravém podokně zobrazili seznam rozhraní IPv4. 3. Klepněte pravým tlačítkem myši na rozhraní IPv4, které chcete změnit, a vyberte volbu Vlastnosti. 4. V okně vlastností IPv4 uve te hodnoty vlastností, které chcete změnit. Některé hodnoty vlastností rozhraní IPv4 můžete změnit v aktivním stavu. Změna rozhraní IPv4 pomocí znakově orientovaného rozhraní 34 IBM i: Sí ové technologie - Nastavení TCP/IP

41 Poznámka: Chcete-li spustit příkaz CHGTCPIFC, musíte mít speciální oprávnění *IOSYSCFG. Chcete-li změnit existující rozhraní IPv4 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz CHGTCPIFC (Změna rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Změna rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte adresu rozhraní IPv4, které chcete změnit, a stiskněte klávesu Enter pro zobrazení seznamu volitelných parametrů. Poznámka: U klientských rozhraní DHCP je možné změnit pouze rozhraní s adresou IP *IP4DHCP. Rozhraní, která byla automaticky vytvořena podporou klienta DHCP, měnit nelze. 3. Uve te jakékoli volitelné parametry, které chcete změnit, a ponechte předvolenou hodnotu *SAME u všech parametrů, které neměníte. 4. Ujistěte se, že jste správně zadali všechny parametry, a pak stiskněte klávesu Enter. Související informace Speciální oprávnění *IOSYSCFG Ukončení rozhraní IPv4 Možná bude potřeba ukončit rozhraní IPv4, která jste nakonfigurovali. K provedení úlohy můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Ukončení rozhraní IPv4 pomocí produktu System i Navigator Chcete-li ukončit existující rozhraní IPv4 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4. 2. Vyberte Rozhraní, abyste v pravém podokně zobrazili seznam rozhraní IPv4. 3. Klepněte pravým tlačítkem myši na rozhraní IPv4, které chcete ukončit, a vyberte volbu Zastavit. Pokud stav rozhraní přejde na Neaktivní, úspěšně jste ukončili rozhraní IPv4. Ukončení rozhraní IPv4 pomocí znakově orientovaného rozhraní Chcete-li ukončit existující rozhraní IPv4 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz ENDTCPIFC (Ukončení rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Ukončení rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte adresu rozhraní IPv4, které chcete ukončit, a stiskněte klávesu Enter. Poznámka: Při ukončování rozhraní vytvořených protokolem DHCP zadejte do náznaku Internetová adresa hodnotu *IP4DHCP. Do náznaku popis linky zadejte odpovídající název popisu linky. Odstranění rozhraní IPv4 Možná bude potřeba odstranit rozhraní IPv4, která jste nakonfigurovali. K provedení úlohy můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Nezbytné předpoklady: Musíte ukončit rozhraní IPv4, než jej budete moci odebrat. To znamená, že stav rozhraní IPv4, které se chystáte odebrat, musí být neaktivní. Další informace o ukončení rozhraní IPv4 naleznete v tématu Ukončení rozhraní IPv4. Odstranění rozhraní IPv4 pomocí produktu System i Navigator Chcete-li odstranit existující rozhraní IPv4 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4. 2. Vyberte Rozhraní, abyste v pravém podokně zobrazili seznam rozhraní IPv4. Nastavení TCP/IP 35

42 3. Klepněte pravým tlačítkem myši na rozhraní IPv4, které chcete odstranit, a vyberte volbu Odstranit. 4. V okně Potvrzení výmazu klepněte na Ano. Odstranění rozhraní IPv4 pomocí znakově orientovaného rozhraní Poznámka: Chcete-li spustit příkaz RMVTCPIFC, musíte mít speciální oprávnění *IOSYSCFG. Chcete-li odstranit existující rozhraní IPv4 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz RMVTCPIFC (Odstranění rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Odstranění rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte adresu rozhraní IPv4, které chcete odstranit, a stiskněte klávesu Enter. Poznámka: Chcete-li odstranit klientské rozhraní IPv4 DHCP, zadejte do náznaku Internetová adresa hodnotu *IP4DHCP. Do náznaku popis linky zadejte odpovídající název popisu linky. Související informace Speciální oprávnění *IOSYSCFG Přizpůsobení rozhraní IPv6 Možná budete chtít přidat rozhraní IPv6 pro daný systém, nebo budete chtít změnit, odstranit, spustit nebo zastavit existující rozhraní IPv6. Zde najdete podrobné instrukce, jak provádět tyto úlohy. Rozhraní IPv6 můžete přizpůsobit pomocí produktu System i Navigator nebo znakově orientovaného rozhraní. Přidání rozhraní IPv6 K vytvoření rozhraní IPv6 pro systém, včetně rozhraní lokální počítačové sítě a virtuálních rozhraní IPv6 použijte bu produkt System i Navigator, nebo znakově orientované rozhraní. Vytvoření rozhraní IPv6 pomocí produktu System i Navigator Chcete-li vytvořit nové rozhraní IPv6 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv6. 2. Klepněte pravým tlačítkem myši na Rozhraní a prove te jeden z následujících kroků: v Chcete-li vytvořit rozhraní pro lokální počítačovou sí, vyberte Nové rozhraní Lokální počítačová sí. v Chcete-li vytvořit virtuální rozhraní, vyberte Nové rozhraní Virtuální IP. 3. Vytvořte nové rozhraní IPv6 podle pokynů v průvodci rozhraním IPv6. Poté, co dokončíte konfiguraci, rozhraní se zobrazí v pravém podokně. Poznámka: Položka menu Nové rozhraní je povolena pouze tehdy, máte-li speciální oprávnění *IOSYSCFG. Vytvoření rozhraní IPv6 pomocí znakově orientovaného rozhraní Poznámka: Chcete-li spustit příkaz ADDTCPIFC, musíte mít speciální oprávnění *IOSYSCFG. Chcete-li vytvořit běžné rozhraní IPv6 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz ADDTCPIFC (Přidání rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte platnou adresu IPv6. 3. Do náznaku Popis linky uve te název linky (libovolný) a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. 4. Uve te jakékoli další volitelné parametry a stiskněte klávesu Enter. Chcete-li vytvořit virtuální rozhraní IPv6 pomocí znakově orientovaného rozhraní, postupujte takto: 36 IBM i: Sí ové technologie - Nastavení TCP/IP

43 1. Na příkazový řádek napište příkaz ADDTCPIFC (Přidání rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání rozhraní TCP/IP. 2. Do náznaku Internetová adresa zadejte platnou adresu IPv6. 3. Do náznaku Popis linky zadejte *VIRTUALIP a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. 4. U náznaku Popisy preferovaných linek prove te jeden z následujících kroků: v Pokud v tuto chvíli nechcete uvádět žádný popis preferované linky, ponechte hodnotu *NONE. v Zadejte znaménko plus (+) vedle náznaku + pro více hodnot a pak stiskněte klávesu Enter. Pak v menu Uvedení dalších hodnot pro parametr PREFLIND uve te jeden po druhém popisy linek (použijte libovolná jména) a pak stiskněte klávesu Enter. Poznámka: Můžete uvést až 10 popisů linek v pořadí podle preferencí. Každý popis linky se musí používat alespoň v jednom rozhraní IPv6. 5. Ujistěte se, že jste správně zadali všechny ostatní volitelné parametry, a pak stiskněte klávesu Enter. Související úlohy Spuštění určitého rozhraní TCP/IP na stránce 28 Musíte spustit určité rozhraní IPv4 nebo IPv6, kdykoli jej bude aplikace pracující se sokety potřebovat. Související informace Speciální oprávnění *IOSYSCFG Spuštění rozhraní IPv6 Rozhraní IPv6, která se nespustila automaticky po vytvoření nebo byla ukončena, můžete spustit. K provedení úloh můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Spuštění rozhraní IPv6 s pomocí produktu System i Navigator Chcete-li spustit rozhraní IPv6 s pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv6. 2. Vyberte Rozhraní, abyste v pravém podokně zobrazili seznam rozhraní IPv6. 3. Prove te jeden z následujících dvou kroků pro spuštění rozhraní: v Pro běžné rozhraní IPv6 klepněte pravým tlačítkem myši na rozhraní, které chcete spustit, a vyberte volbu Spustit. v V případě rozhraní vytvořeného pomocí bezstavových automatických konfigurací adres IPv6 klepněte pravým tlačítkem myši na rozhraní, které chcete spustit, a vyberte volbu Spustit bezstavovou automatickou konfiguraci adres. Pokud stav rozhraní přejde na Aktivní, úspěšně jste spustili rozhraní IPv6. Spuštění rozhraní IPv6 s pomocí znakově orientovaného rozhraní Chcete-li spustit rozhraní IPv6 s pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz STRTCPIFC (Spuštění rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Spuštění rozhraní TCP/IP. 2. U náznaku Internetová adresa prove te jeden z následujících kroků: v Chcete-li spustit běžné rozhraní IPv6, zadejte platnou adresu IPv4 a stiskněte klávesu Enter. v Chcete-li spustit rozhraní vytvořené bezstavovou automatickou konfigurací adres IPv6, postupujte takto: a. Zadejte *IP6SAC a stiskněte klávesu Enter. b. Do náznaku Popis linky uve te název linky bezstavové automatické konfigurace adres IPv6 a pak stiskněte klávesu Enter. v Chcete-li povolit automatické spuštění všech rozhraní po jejich vytvoření nebo změně, zadejte *AUTOSTART a stiskněte klávesu Enter. Nastavení TCP/IP 37

44 Změna rozhraní IPv6 Vlastnosti existujících rozhraní IPv6 můžete změnit pomocí produktu System i Navigator nebo znakově orientovaného rozhraní. Změna rozhraní IPv6 pomocí produktu System i Navigator Chcete-li změnit existující rozhraní IPv6 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv6. 2. Klepněte na Rozhraní, abyste zobrazili seznam rozhraní IPv6. 3. Klepněte pravým tlačítkem myši na rozhraní IPv6, které chcete změnit, a vyberte volbu Vlastnosti, abyste zobrazili okno Vlastnosti rozhraní IPv6. 4. V okně vlastností rozhraní IPv6 uve te hodnoty vlastností, které chcete změnit. Poznámky: v v Některé hodnoty vlastností rozhraní IPv6 můžete změnit v aktivním stavu. Pokud měníte virtuální rozhraní IPv6, možná budete chtít vybrat kartu Volby a změnit popisy preferovaných linek. Změna rozhraní IPv6 pomocí znakově orientovaného rozhraní Poznámka: Chcete-li spustit příkaz CHGTCPIFC, musíte mít speciální oprávnění *IOSYSCFG. Chcete-li změnit existující rozhraní IPv6 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz CHGTCPIFC (Změna rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Změna rozhraní TCP/IP. 2. U náznaku Internetová adresa prove te jeden z následujících kroků: v Chcete-li změnit běžné rozhraní IPv6, zadejte adresu rozhraní IPv4, které chcete změnit. v Chcete-li změnit rozhraní vytvořené bezstavovou automatickou konfigurací adres IPv6, zadejte *IP6SAC. 3. Do náznaku Popis linky uve te název linky rozhraní a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. 4. Uve te jakékoli volitelné parametry, které chcete změnit, a ponechte předvolenou hodnotu *SAME u všech parametrů, které neměníte. 5. Ujistěte se, že jste správně zadali všechny parametry, a pak stiskněte klávesu Enter. Související informace Speciální oprávnění *IOSYSCFG Ukončení rozhraní IPv6 Možná bude potřeba ukončit rozhraní IPv6, která jste nakonfigurovali. K provedení úlohy můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Ukončení rozhraní IPv6 pomocí produktu System i Navigator Chcete-li ukončit existující rozhraní IPv6 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv6. 2. Vyberte Rozhraní, abyste v pravém podokně zobrazili seznam rozhraní IPv6. 3. Prove te jeden z následujících kroků pro ukončení rozhraní: v Pro běžné rozhraní IPv6 klepněte pravým tlačítkem myši na rozhraní, které chcete ukončit, a vyberte volbu Zastavit. v v případě rozhraní vytvořeného pomocí bezstavových automatických konfigurací adres IPv6 klepněte pravým tlačítkem myši na rozhraní, které chcete ukončit, a vyberte volbu Zastavit bezstavovou automatickou konfiguraci adres. 38 IBM i: Sí ové technologie - Nastavení TCP/IP

45 Ukončení rozhraní IPv6 pomocí znakově orientovaného rozhraní Chcete-li ukončit existující rozhraní IPv6 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz ENDTCPIFC (Ukončení rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Ukončení rozhraní TCP/IP. 2. U náznaku Internetová adresa prove te jeden z následujících kroků: v Chcete-li ukončit běžné rozhraní IPv6, zadejte adresu rozhraní IPv4, které chcete ukončit, a stiskněte klávesu Enter. v Chcete-li ukončit rozhraní vytvořené bezstavovou automatickou konfigurací adres IPv6, zadejte *IP6SAC a uve te název linky daného rozhraní v náznaku Popis linky a pak stiskněte klávesu Enter. Odstranění rozhraní IPv6 Možná bude potřeba odstranit rozhraní IPv6, která jste nakonfigurovali. K provedení úlohy můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Nezbytné předpoklady: Musíte ukončit rozhraní IPv6, než jej budete moci odebrat. To znamená, že stav rozhraní IPv6, které se chystáte odebrat, musí být neaktivní. Další informace o ukončení rozhraní IPv6 naleznete v tématu Ukončení rozhraní IPv6 na stránce 38. Odstranění rozhraní IPv6 pomocí produktu System i Navigator Chcete-li odstranit existující rozhraní IPv6 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv6. 2. Vyberte Rozhraní, abyste v pravém podokně zobrazili seznam rozhraní IPv6. 3. Prove te jeden z následujících kroků pro odstranění rozhraní: v Pro běžné rozhraní IPv6 klepněte pravým tlačítkem myši na rozhraní, které chcete odstranit, a vyberte volbu Odstranit. v V případě rozhraní vytvořeného pomocí bezstavových automatických konfigurací adres IPv6 klepněte pravým tlačítkem myši na rozhraní, které chcete ukončit, a vyberte volbu Odebrat bezstavovou automatickou konfiguraci adres. 4. V okně Potvrzení výmazu klepněte na Ano. Odstranění rozhraní IPv6 pomocí znakově orientovaného rozhraní Poznámka: Chcete-li spustit příkaz RMVTCPIFC, musíte mít speciální oprávnění *IOSYSCFG. Chcete-li odstranit existující rozhraní IPv6 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz RMVTCPIFC (Odstranění rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Odstranění rozhraní TCP/IP. 2. U náznaku Internetová adresa prove te jeden z následujících kroků: v Chcete-li odstranit běžné rozhraní IPv6, zadejte adresu rozhraní IPv4, které chcete odstranit, a stiskněte klávesu Enter. v Chcete-li odstranit rozhraní vytvořené bezstavovou automatickou konfigurací adres IPv6, zadejte *IP6SAC a uve te název linky rozhraní uvedeného v náznaku Popis linky a pak stiskněte klávesu Enter. Související informace Speciální oprávnění *IOSYSCFG Přizpůsobení přenosových cest IPv4 Možná budete chtít přidat přenosové cesty IPv4 pro daný systém, nebo budete chtít změnit či odstranit existující přenosové cesty IPv6. Zde najdete podrobné instrukce, jak provádět tyto úlohy. Nastavení TCP/IP 39

46 Přenosové cesty IPv4 můžete přizpůsobit pomocí produktu System i Navigator nebo znakově orientovaného rozhraní. Přidání přenosových cest IPv4 Pro systém můžete vytvořit nové přenosové cesty IPv4 bu pomocí průvodce v produktu System i Navigator, nebo pomocí znakově orientovaného rozhraní. Jakékoliv změny, které provedete v informacích o přenosové cestě, začnou platit okamžitě. Vytvoření nové přenosové cesty IPv4 s pomocí produktu System i Navigator Chcete-li vytvořit novou přenosovou cestu IPv4 s pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4. 2. Klepněte pravým tlačítkem myši na Přenosové cesty a vyberte Nová přenosová cesta. 3. Vytvořte novou přenosovou cestu IPv4 podle pokynů v průvodci konfigurací nové přenosové cesty IPv4. Vytvoření nové přenosové cesty IPv4 s pomocí znakově orientovaného rozhraní Chcete-li vytvořit novou přenosovou cestu IPv4 s pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz ADDTCPRTE (Přidání přenosové cesty TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání přenosové cesty TCP/IP. Poznámka: Chcete-li spustit příkaz ADDTCPRTE, musíte mít speciální oprávnění *IOSYSCFG. 2. U náznaku Místo určení přenosové cesty prove te jeden z následujících kroků: v Chcete-li vytvořit předvolenou přenosovou cestu IPv4, zadejte *DFTROUTE a stiskněte klávesu Enter. Poznámka: Chcete-li konfigurovat předvolenou přenosovou cestu IPv4, musíte uvést v parametru Maska podsítě *NONE. v Chcete-li vytvořit normální přenosovou cestu IPv4, uve te adresu IPv4 místa určení přenosové cesty a stiskněte klávesu Enter. Pak se zobrazí seznam volitelných parametrů. 3. Do náznaku Další směrovací uzel zadejte adresu rozhraní IPv4 přenosové brány na příslušné přenosové cestě. 4. Uve te jakékoli další požadované volitelné parametry a stiskněte klávesu Enter. Související informace Speciální oprávnění *IOSYSCFG Změna přenosových cest IPv4 Vlastnosti existujících přenosových cest IPv4 můžete změnit pomocí produktu System i Navigator nebo znakově orientovaného rozhraní. Změna přenosové cesty IPv4 pomocí produktu System i Navigator Chcete-li změnit vlastnosti existující přenosové cesty IPv4 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4. 2. Vyberte Přenosové cesty, abyste zobrazili seznam přenosových cest IPv4. 3. Klepněte pravým tlačítkem myši na přenosovou cestu IPv4, kterou chcete změnit, a vyberte volbu Vlastnosti. 4. V okně přenosových cest IPv4 uve te hodnoty vlastností přenosových cest IPv4, které chcete změnit. Změna přenosové cesty IPv4 pomocí znakově orientovaného rozhraní Chcete-li změnit vlastnosti existující přenosové cesty IPv4 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz CHGTCPRTE (Změna přenosové cesty TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Změna přenosové cesty TCP/IP. 40 IBM i: Sí ové technologie - Nastavení TCP/IP

47 Poznámka: Chcete-li spustit příkaz CHGTCPRTE, musíte mít speciální oprávnění *IOSYSCFG. 2. U náznaku Místo určení přenosové cesty prove te jeden z následujících kroků: v Chcete-li změnit předvolenou přenosovou cestu IPv4, zadejte *DFTROUTE a stiskněte klávesu Enter. Poznámka: Chcete-li konfigurovat předvolenou přenosovou cestu IPv4, musíte uvést v parametru Maska podsítě *NONE. v Chcete-li změnit normální přenosovou cestu IPv4, uve te adresu IPv4 místa určení přenosové cesty, kterou chcete změnit, a pak stiskněte klávesu Enter. Pak se zobrazí seznam volitelných parametrů. 3. Do náznaku Další směrovací uzel zadejte adresu rozhraní IPv4 přenosové brány na příslušné přenosové cestě. 4. Uve te jakékoli další volitelné parametry, které chcete změnit, a ponechte předvolenou hodnotu *SAME u všech parametrů, které neměníte. 5. Ujistěte se, že jste správně zadali všechny parametry, a pak stiskněte klávesu Enter. Související informace Speciální oprávnění *IOSYSCFG Odstranění přenosových cest IPv4 Možná bude potřeba odstranit přenosové cesty IPv4, které jste nakonfigurovali. K provedení úlohy můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Odstranění přenosové cesty IPv4 pomocí produktu System i Navigator Chcete-li odstranit existující přenosovou cestu IPv4 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4. 2. Vyberte Přenosové cesty, abyste zobrazili seznam přenosových cest IPv4. 3. Klepněte pravým tlačítkem myši na přenosovou cestu IPv4, kterou chcete odstranit, a vyberte volbu Odstranit. 4. V okně Potvrzení výmazu stiskněte Ano. Odstranění přenosové cesty IPv4 pomocí znakově orientovaného rozhraní Chcete-li vymazat existující přenosovou cestu IPv4 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz RMVTCPRTE (Odstranění přenosové cesty TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Odstranění rozhraní TCP/IP. Poznámka: Chcete-li spustit příkaz RMVTCPRTE, musíte mít speciální oprávnění *IOSYSCFG. 2. U náznaku Místo určení přenosové cesty prove te jeden z následujících kroků: v Chcete-li vymazat předvolenou přenosovou cestu IPv4, zadejte *DFTROUTE a stiskněte klávesu Enter. v Chcete-li vymazat normální přenosovou cestu IPv4, uve te adresu IPv4 místa určení přenosové cesty a stiskněte klávesu Enter. Pak se zobrazí seznam volitelných parametrů. 3. Do náznaku Další směrovací uzel zadejte adresu rozhraní IPv4 přenosové brány na příslušné přenosové cestě. 4. Uve te jakékoli další volitelné parametry, které vám pomohou označit přenosovou cestu IPv4, kterou chcete vymazat, a stiskněte klávesu Enter. Související informace Speciální oprávnění *IOSYSCFG Přizpůsobení přenosových cest IPv6 Možná budete chtít přidat přenosové cesty IPv6 pro daný systém, nebo budete chtít změnit či odstranit existující přenosové cesty IPv6. Zde najdete podrobné instrukce, jak provádět tyto úlohy. Nastavení TCP/IP 41

48 S pomocí produktu System i Navigator nebo znakově orientovaného rozhraní můžete provádět libovolné níže uvedené úlohy k přizpůsobení přenosových cest IPv6. Přidání přenosových cest IPv6 Pro systém můžete vytvořit přenosové cesty IPv6 bu s pomocí průvodce v produktu System i Navigator nebo s pomocí znakově orientovaného rozhraní. Ručně můžete nakonfigurovat pouze jednu předvolenou přenosovou cestu IPv6. Jakékoliv změny, které provedete v informacích o přenosové cestě, začnou platit okamžitě. Vytvoření přenosové cesty IPv6 s pomocí produktu System i Navigator Chcete-li vytvořit přenosovou cestu IPv6 s pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte Sí Konfigurace TCP/IP IPv6. 2. Klepněte pravým tlačítkem myši na Přenosové cesty a vyberte Nová přenosová cesta. 3. Vytvořte novou přenosovou cestu IPv6 podle pokynů v průvodci vytvořením nové přenosové cesty IPv6. Vytvoření přenosové cesty IPv6 s pomocí znakově orientovaného rozhraní Poznámka: Chcete-li spustit příkaz ADDTCPRTE, musíte mít speciální oprávnění *IOSYSCFG. Chcete-li vytvořit přenosovou cestu IPv6 s pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz ADDTCPRTE (Přidání přenosové cesty TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání přenosové cesty TCP/IP. 2. Na náznak Internetová adresa zadejte adresu místa určení přenosové cesty IPv6, které chcete změnit, a stiskněte klávesu Enter pro zobrazení seznamu volitelných parametrů. 3. Do náznaku Další směrovací uzel zadejte adresu rozhraní IPv6 přenosové brány na příslušné přenosové cestě. 4. Do náznaku Popis vázací linky uve te název linky, s níž bude tato přenosová cesta svázána. 5. Uve te jakékoli další požadované volitelné parametry a stiskněte klávesu Enter. Chcete-li vytvořit novou předvolenou přenosovou cestu IPv6 s pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz ADDTCPRTE (Přidání přenosové cesty TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Přidání přenosové cesty TCP/IP. 2. Do náznaku Místo určení přenosové cesty zadejte *DFT6ROUTE a stiskněte klávesu Enter, abyste zobrazili seznam volitelných parametrů. 3. Do náznaku Další směrovací uzel zadejte adresu rozhraní IPv6 přenosové brány na příslušné přenosové cestě. 4. Do náznaku Délka předpony adresy zadejte *DFT6ROUTE (to odpovídá hodnotě 0). 5. Do náznaku Popis vázací linky uve te název linky, s níž bude tato přenosová cesta svázána. 6. Uve te jakékoli další požadované volitelné parametry a stiskněte klávesu Enter. Související informace Speciální oprávnění *IOSYSCFG Změna přenosových cest IPv6 Vlastnosti existujících přenosových cest IPv6 můžete změnit pomocí produktu System i Navigator nebo znakově orientovaného rozhraní. Změna přenosové cesty IPv6 pomocí produktu System i Navigator Chcete-li změnit vlastnosti existující přenosové cesty IPv6 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv6. 2. Vyberte Přenosové cesty, abyste zobrazili seznam přenosových cest IPv6. 42 IBM i: Sí ové technologie - Nastavení TCP/IP

49 3. Klepněte pravým tlačítkem myši na přenosovou cestu IPv6, kterou chcete změnit, a vyberte volbu Vlastnosti. 4. V okně Vlastnosti přenosové cesty IPv6 uve te požadované hodnoty vlastností IPv6. Změna přenosové cesty IPv6 pomocí znakově orientovaného rozhraní Chcete-li změnit vlastnosti existující přenosové cesty IPv6 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz CHGTCPRTE (Změna přenosové cesty TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Změna přenosové cesty TCP/IP. Poznámka: Chcete-li spustit příkaz CHGTCPRTE, musíte mít speciální oprávnění *IOSYSCFG. 2. U náznaku Místo určení přenosové cesty prove te jeden z následujících kroků: v Chcete-li změnit předvolenou přenosovou cestu IPv6, zadejte *DFT6ROUTE a stiskněte klávesu Enter. Poznámka: Chcete-li konfigurovat předvolenou přenosovou cestu IPv4, musíte uvést v parametru Maska podsítě *NONE. v Chcete-li změnit normální přenosovou cestu IPv6, uve te adresu IPv6 místa určení přenosové cesty, kterou chcete změnit, a pak stiskněte klávesu Enter. Pak se zobrazí seznam volitelných parametrů. 3. Uve te jakékoli další volitelné parametry, které chcete změnit, a ponechte předvolenou hodnotu *SAME u všech parametrů, které neměníte. 4. Ujistěte se, že jste správně zadali všechny parametry, a pak stiskněte klávesu Enter. Související informace Speciální oprávnění *IOSYSCFG Odstranění přenosových cest IPv6 Možná bude potřeba odstranit přenosové cesty IPv6, které jste nakonfigurovali. K provedení úlohy můžete použít bu produkt System i Navigator, nebo znakově orientované rozhraní. Odstranění přenosové cesty IPv6 pomocí produktu System i Navigator Chcete-li odstranit existující přenosovou cestu IPv6 pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv6. 2. Vyberte Přenosové cesty, abyste zobrazili seznam přenosových cest IPv6. 3. Klepněte pravým tlačítkem myši na přenosovou cestu IPv6, kterou chcete odstranit, a vyberte volbu Odstranit. 4. V okně Potvrzení výmazu stiskněte Ano. Odstranění přenosové cesty IPv6 pomocí znakově orientovaného rozhraní Chcete-li vymazat existující přenosovou cestu IPv6 pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz RMVTCPRTE (Odstranění přenosové cesty TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Odstranění rozhraní TCP/IP. Poznámka: Chcete-li spustit příkaz RMVTCPRTE, musíte mít speciální oprávnění *IOSYSCFG. 2. U náznaku Místo určení přenosové cesty prove te jeden z následujících kroků: v Chcete-li vymazat předvolenou přenosovou cestu IPv6, zadejte *DFT6ROUTE a stiskněte klávesu Enter. v Chcete-li vymazat normální přenosovou cestu IPv6, uve te adresu IPv6 místa určení přenosové cesty a stiskněte klávesu Enter. Pak se zobrazí seznam volitelných parametrů. 3. Do náznaku Další směrovací uzel zadejte adresu rozhraní IPv6 přenosové brány na příslušné přenosové cestě. 4. Do náznaku Popis vázací linky uve te název linky, s níž bude tato přenosová cesta svázána. Nastavení TCP/IP 43

50 5. Uve te jakékoli další volitelné parametry, které vám pomohou označit přenosovou cestu IPv6, kterou chcete vymazat, a stiskněte klávesu Enter. Související informace Speciální oprávnění *IOSYSCFG Ukončení připojení TCP/IP Možná budete chtít v nějakých situacích ukončit připojení přes TCP/IP. Toto téma vám poskytuje procedury k ukončení připojení přes IPv4 nebo IPv6 TCP. Chcete-li ukončit připojení přes IPv4 nebo IPv6 TCP pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz ENDTCPCNN (Ukončení připojení TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Ukončení připojení TCP/IP. 2. Do náznaku Protokol zadejte *TCP. 3. Do náznaků Lokální internetová adresa a Lokální port uve te platnou adresu IPv4 nebo IPv6 a číslo portu lokálního Internetu, pak stiskněte klávesu Enter. 4. Do náznaků Vzdálená internetová adresa a Vzdálený port uve te platnou adresu IPv4 nebo IPv6 a číslo portu vzdáleného Internetu, pak stiskněte klávesu Enter. Ukončili jste připojení přes TCP/IP. Techniky TCP/IP pro propojení virtuální sítě Ethernet s externími sítěmi LAN Existuje několik způsobů, jak navázat spojení mezi virtuální sítí typu Ethernet a externí sítí LAN. Jako alternativu k použití sí ové karty pro komunikaci mezi oddíly můžete použít virtuální sí typu Ethernet. Používáte-li při komunikaci mezi oddíly virtuální sí typu Ethernet, budete možná chtít oddílům umožnit rozšíření této komunikace do externí fyzické sítě LAN. Budete muset povolit postup provozu TCP/IP mezi virtuální sítí typu Ethernet a externí sítí typu LAN. Následující obrázek ukazuje logický postup IP paketů. 44 IBM i: Sí ové technologie - Nastavení TCP/IP

51 IP provoz iniciovaný oddílem A postupuje z rozhraní virtuální sítě typu Ethernet do rozhraní virtuální sítě typu Ethernet oddílu B. Pomocí implementace jedné z technik TCP/IP můžete umožnit paketům IP pokračovat do externího rozhraní a dále na místo určení. Existují tři metody propojení virtuální sítě typu Ethernet a externí sítě typu LAN. Každá metoda má své nuance, které ji činí více či méně vhodnou vzhledem k prostředí a vašim znalostem TCP/IP. Zvolte si jednu z těchto metod: v metoda protokolu ARP (Address Resolution Protocol) v metoda převodu sí ové adresy (NAT) v metoda směrování TCP/IP Metoda ARP proxy Tato metoda ARP proxy využívá transparentního vytváření podsítí k přidružení virtuálního rozhraní oddílu k externímu rozhraní. Funkce ARP proxy je součástí balíku TCP/IP. Doporučuje se, abyste použili tuto metodu, znáte-li nezbytné adresy IP. Poznámka: Protokol IPv6 není podporován metodou ARP. Více informací o technice transparentního vytváření podsítí se dozvíte zde: v IBM i5/os IP Networks: Dynamic Tento Redbook IBM demonstruje, jak navrhnout sí IP, která se bude automaticky konfigurovat, bude odolná proti chybám, bezpečná a výkonná při provozu v operačním systému IBM i. v Vyvažování směrování a vytížení TCP/IP Tato kolekce témat pojednává o technikách a pokynech směrování a vyvažování zatížení. Pokud se rozhodnete použít metodu ARP proxy, musíte mít dobré znalosti o vytváření podsítí a TCP/IP. Musíte získat souvislý blok adres IP, které je možné směrovat vaší sítí. Z těchto adres IP vytvoříte podsí. V tomto příkladu je použitý souvislý blok čtyř adres IP ( až ). Protože se jedná o blok čtyř adres, je maskou podsítě pro tyto adresy Každému virtuálnímu rozhraní TCP/IP přiřadíte jednu tak, jak to zobrazuje tento obrázek. Nastavení TCP/IP 45

52 V tomto příkladu je provoz TCP/IP veden z oddílu A přes virtuální sí typu Ethernet do rozhraní v oddílu B. Protože rozhraní je přidruženo k externímu rozhraní ARP proxy , pokračují pakety z virtuální sítě typu Ethernet dále pomocí rozhraní ARP proxy. Chcete-li konfigurovat virtuální sí typu Ethernet tak, aby používala metodu propojení ARP proxy, postupujte takto: Krok 1: Aktivace virtuální sítě typu Ethernet Chcete-li přidružit virtuální rozhraní k externímu rozhraní, musíte nejprve aktivovat logické oddíly, aby se podílely na virtuální síti typu Ethernet. Tyto konfigurační procedury platí pro modely 800, 810, 825, 870 a 890. Pokud nastavujete virtuální sí typu Ethernet na jiných modelech než 8xx, najdete další pokyny v tématu Virtual Ethernet for i5/os logical partitions v rámci aplikace IBM Systems Hardware Information Center. Chcete-li povolit virtuální sí typu Ethernet, postupujte takto: 1. Na příkazový řádek primárního oddílu (oddíl A) zadejte příkaz STRSST (Spuštění servisních nástrojů) a potom stiskněte klávesu Enter. 2. Zadejte ID uživatele servisních nástrojů a heslo. 3. V okně SST (System Service Tools) vyberte volbu 5 (Práce se systémovými oddíly). 4. V okně Práce se systémovými oddíly vyberte volbu 3 (Práce s konfigurací oddílů). 5. Stiskněte klávesu F10 (Práce s virtuální sítí typu Ethernet). 6. Zadejte hodnotu 1 do příslušného sloupce pro oddíl A a oddíl B, čímž oddílům umožníte navzájem komunikovat přes virtuální sí typu Ethernet. 7. Ukončete SST a vra te se na příkazový řádek. Související informace Konsolidace oddílů operačních systémů i5/os, AIX a Linux v systému IBM eserver i5 Krok 2: Vytvoření popisů linky sítě typu Ethernet Podle modelu, který používáte, provedete tento krok jedním ze dvou způsobů. Vyberte odpovídající proceduru pro konkrétní model. Vytváření popisů linek typu Ethernet na modelech 8xx: S pomocí těchto kroků vytvoříte popis linky typu Ethernet na modelech 8xx, takže bude systém moci využívat virtuální sí typu Ethernet. Tyto konfigurační procedury platí pro modely 800, 810, 825, 870 a 890. Při konfiguraci nového popisu linky typu Ethernet podporující virtuální sí typu Ethernet postupujte takto: 1. Na příkazový řádek oddílu A napište WRKHDWRSC *CMN a potom stiskněte klávesu Enter. 2. V okně Práce s prostředky komunikací vyberte volbu 7 (Zobrazit podrobnosti prostředku) vedle příslušného portu virtuální sítě typu Ethernet. Ethernet port označený jako 268C je prostředkem virtuální sítě typu Ethernet. Pro každou virtuální sí typu Ethernet spojenou s daným oddílem je zde jeden port. 3. V okně Zobrazení podrobností prostředku posuňte kurzor svisle tak, aby se zobrazila adresa portu. Adresa portu odpovídá virtuální síti typu Ethernet, kterou jste vybrali během konfigurace logického oddílu. 4. V okně Práce s prostředky komunikací vyberte volbu 5 (Pracovat s popisy konfigurací) vedle příslušného portu virtuální sítě typu Ethernet a potom stiskněte klávesu Enter. 5. V okně Práce s popisy konfigurací vyberte volbu 1 (Vytvořit) a stiskněte klávesu Enter. Zobrazí se okno CRTLNIETH (Vytvoření popisu linky - Ethernet). a. Do náznaku Popis linky zadejte VETH0. 46 IBM i: Sí ové technologie - Nastavení TCP/IP

53 Název VETH0, přestože může být libovolný, odpovídá číslovanému sloupci na stránce Virtuální sí typu Ethernet, kde jste povolili komunikaci jednotlivým logickým oddílům. Pokud použijete pro popisy linek a přidružené sítě typu Ethernet stejný název, můžete snadno sledovat konfiguraci virtuální sítě typu Ethernet. b. Do náznaku Rychlost linky zadejte 1G. c. Do náznaku Duplex zadejte *FULL a stiskněte klávesu Enter. d. Do náznaku Maximální velikost rámce zadejte 8996 a potom stiskněte klávesu Enter. Změnou velikosti rámce na 8996 bude zlepšen přenos dat přes virtuální sí typu Ethernet. Uvidíte zprávu potvrzující vytvoření popisu linky. 6. Logicky zapněte popis linky. Zadejte WRKCFGSTS *LIN a potom pro VETH0 vyberte volbu 1 (Logicky zapnout). 7. Opakujte kroky 1 až 6, ale nyní je prove te z příkazového řádku v oddílu B, čímž vytvoříte popis linky sítě typu Ethernet pro oddíl B. I když jména popisů linek mohou být libovolná, je užitečné používat stejná jména pro všechny popisy linek přidružených k virtuální síti typu Ethernet. V tomto scénáři jsou všechny popisy linek pojmenovány VETHO. Vytváření popisů linek typu Ethernet na jiných modelech než 8xx: S pomocí těchto kroků vytvoříte popis linky typu Ethernet na jiných modelech než 8xx, takže bude systém moci využívat virtuální sí typu Ethernet. Tyto konfigurační procedury platí pro modely 515, 520, 525, 550, 570, 595 a tak dále. Při konfiguraci nového popisu linky typu Ethernet podporující virtuální sí typu Ethernet postupujte takto: 1. Na příkazový řádek oddílu A napište WRKHDWRSC *CMN a potom stiskněte klávesu Enter. 2. V okně Práce s prostředky komunikací vyberte volbu 7 (Zobrazit podrobnosti prostředku) vedle příslušného portu virtuální sítě typu Ethernet. Porty typu Ethernet označené jako 268C jsou prostředky virtuální sítě typu Ethernet. Pro každý adaptér typu Ethernet je zde jeden port. Každý port označený jako 268C má přidružený kód umístění, který je vytvořen při vytvoření virtuálního adaptéru typu Ethernet pomocí konzoly HMC (krok 1). 3. V okně Zobrazení podrobností prostředku posuňte kurzor svisle tak, aby se zobrazil prostředek 268C, který je přiřazený ke specifickému kódu umístění vytvořenému pro tuto virtuální sí typu Ethernet. 4. V okně Práce s prostředky komunikací vyberte volbu 5 (Pracovat s popisy konfigurací) vedle příslušného prostředku virtuální sítě typu Ethernet a potom stiskněte klávesu Enter. 5. V okně Práce s popisy konfigurací vyberte volbu 1 (Vytvořit) a stiskněte klávesu Enter. Zobrazí se okno CRTLNIETH (Vytvoření popisu linky - Ethernet). a. Do náznaku Popis linky zadejte VETH0. Pokud použijete pro popisy linek a přidružené sítě typu Ethernet stejný název, jako například VETHO, můžete snadno sledovat konfigurace svých virtuálních sítí typu Ethernet. b. Do náznaku Rychlost linky zadejte 1G. c. Do náznaku Duplex zadejte *FULL a stiskněte klávesu Enter. d. Do náznaku Maximální velikost rámce zadejte 8996 a potom stiskněte klávesu Enter. Změnou velikosti rámce na 8996 bude zlepšen přenos dat přes virtuální sí typu Ethernet. Uvidíte zprávu potvrzující vytvoření popisu linky. 6. Logicky zapněte popis linky. Zadejte WRKCFGSTS *LIN a potom pro VETH0 vyberte volbu 1 (Logicky zapnout). 7. Opakujte kroky 1 až 6, ale nyní je prove te z příkazového řádku v oddílu B, čímž vytvoříte popis linky sítě typu Ethernet pro oddíl B. I když jména popisů linek mohou být libovolná, je užitečné používat stejná jména pro všechny popisy linek přidružených k virtuální síti typu Ethernet. V tomto scénáři jsou všechny popisy linek pojmenovány VETHO. Nastavení TCP/IP 47

54 Krok 3: Zapnutí postoupení datagramu pomocí IP Zapněte postoupení datagramu pomocí IP, aby mohly být pakety doručovány mezi různými podsítěmi. Chcete-li zapnout volbu postoupení datagramu pomocí IP, postupujte takto: 1. Na příkazový řádek oddílu B napište příkaz CHGTCPA (Změna atributů TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Změna atributů TCP/IP. 2. Do náznaku Postoupit datagram pomocí IP zadejte *YES a stiskněte klávesu Enter. Krok 4: Vytvoření rozhraní, které povolí ARP proxy Musíte vytvořit vnější rozhraní, které povolí ARP proxy. Při vytváření rozhraní TCP/IP, které povolí ARP proxy, postupujte takto: 1. Musíte získat souvislý blok adres IP, které je možné směrovat vaší sítí. Protože v této virtuální síti typu Ethernet používáte dva oddíly, budete potřebovat blok čtyř adres. Hodnota čtvrtého segmentu první adresy IP v bloku musí být dělitelná čtyřmi. První a poslední adresy IP tohoto bloku znamenají adresu IP podsítě a adresu IP vysílání; tyto adresy nelze použít. Druhá a třetí adresa IP může být použita pro rozhraní TCP/IP virtuální sítě typu Ethernet v oddílu A a oddílu B. Pro tuto proceduru je blok adres IP definován od do s maskou podsítě Také potřebujete jednu adresu IP jako externí adresu TCP/IP. Tato adresa IP nemusí náležet k použitému bloku souvislých adres, ale musí být součástí původní masky podsítě V této proceduře je použita externí adresa Vytvořte rozhraní TCP/IP operačního systému i5/os pro oddíl B. Toto rozhraní je známo jako externí IP rozhraní ARP proxy. Při vytváření rozhraní postupujte takto: a. Na příkazový řádek oddílu B zadejte příkaz CFGTCP (Konfigurace TCP/IP) a potom stiskněte klávesu Enter. Zobrazí se okno Konfigurace TCP/IP. b. Vyberte volbu 1 (Pracovat s rozhraními TCP/IP) a potom stiskněte klávesu Enter. c. Vyberte volbu 1 (Přidat) a potom stiskněte klávesu Enter. Zobrazí se okno ADDTCPIFC (Přidání rozhraní TCP/IP). d. Do náznaku Internetová adresa zadejte e. Do náznaku Popis linky zadejte název popisu linky, například ETHLINE. f. Do náznaku Maska podsítě zadejte Spus te rozhraní. V okně Práce s rozhraními TCP/IP vyberte volbu 9 (Spustit) vedle příslušného rozhraní. Krok 5: Vytvoření virtuálních rozhraní TCP/IP Musíte uvést virtuální rozhraní TCP/IP v oddíluaivoddílu B. Při vytváření virtuálního rozhraní v oddílu A postupujte takto: 1. Na příkazový řádek oddílu A zadejte příkaz CFGTCP (Konfigurace TCP/IP) a potom stiskněte klávesu Enter. Zobrazí se okno Konfigurace TCP/IP. 2. Vyberte volbu 1 (Pracovat s rozhraními TCP/IP) a potom stiskněte klávesu Enter. 3. Vyberte volbu 1 (Přidat) a potom stiskněte klávesu Enter. Zobrazí se okno ADDTCPIFC (Přidání rozhraní TCP/IP). 4. Do náznaku Internetová adresa zadejte Do náznaku Popis linky zadejte název popisu linky, například VETH0. 6. Do náznaku Maska podsítě zadejte V okně Práce s rozhraními TCP/IP zadejte volbu 9 (Spustit) vedle příslušného rozhraní, abyste jej spustili. Chcete-li vytvořit virtuální rozhraní v oddílu B, zopakujte výše popsané kroky v příkazovém řádku v oddílu B. V kroku 4 zadejte do náznaku Internetová adresa. 48 IBM i: Sí ové technologie - Nastavení TCP/IP

55 Krok 6: Vytvoření seznamu preferovaných rozhraní Vytvoření seznamu preferovaných rozhraní vám umožní kontrolovat, které adaptéry a adresy IP budou preferovaným rozhraním pro výběr agenta ARP proxy virtuální sítě typu Ethernet. Vytvoření seznamu preferovaných rozhraní pomocí produktu System i Navigator Chcete-li vytvořit seznam preferovaných rozhraní pomocí produktu System i Navigator, postupujte takto: 1. V prostředí produktu System i Navigator rozbalte systém Sí Konfigurace TCP/IP IPv4. 2. Vyberte Rozhraní, abyste v pravém podokně zobrazili seznam rozhraní. 3. V seznamu rozhraní klepněte pravým tlačítkem myši na rozhraní virtuální sítě typu Ethernet, pro které chcete seznam preferovaných rozhraní vytvořit, a pak klepněte na Vlastnosti. 4. Klepněte na kartu Rozšířené a prove te následující kroky: a. Vyberte adresy rozhraní v seznamu Dostupná rozhraní a klepněte na tlačítko Přidat. Rozhraní můžete z pravého podokna seznamu preferovaných rozhraní odstranit klepnutím na tlačítko Odstranit. Můžete také změnit pořadí rozhraní v tomto podokně tím, že vybrané rozhraní přemístíte nahoru nebo dolů v seznamu pomocí tlačítek Přemístit nahoru a Přemístit dolů. b. Chcete-li tento seznam povolit, zaškrtněte okénko Umožnit ARP proxy. c. Klepnutím na tlačítko OK uložte vytvořený seznam preferovaných rozhraní. Vytvoření seznamu preferovaných rozhraní pomocí znakově orientovaného rozhraní Chcete-li vytvořit seznam preferovaných rozhraní pomocí znakově orientovaného rozhraní, postupujte takto: 1. Na příkazový řádek napište příkaz CHGTCPIFC (Změna rozhraní TCP/IP) a stiskněte klávesu F4 (Náznak) pro přístup do menu Změna rozhraní TCP/IP. 2. Do náznaku Internetová adresa uve te rozhraní virtuální sítě typu Ethernet IPv4, pro které chcete seznam preferovaných rozhraní vytvořit, a pak stiskněte klávesu Enter, a byste zobrazili seznam volitelných parametrů. 3. Do náznaku Preferovaná rozhraní zadejte znaménko plus (+) vedle náznaku + pro více hodnot a pak stiskněte klávesu Enter. 4. Uve te až 10 preferovaných rozhraní IPv4 v pořadí dle preferencí. První rozhraní je nejvíce preferováno. 5. Dvakrát stiskněte klávesu Enter. Poznámky: 1. Pro seznam preferovaných rozhraní je podporováno pouze 10 rozhraní. Konfigurujete-li více než 10 rozhraní, bude seznam zkrácen na prvních 10 položek. 2. Rozhraní, pro které chcete seznam preferovaných rozhraní vytvořit, musí být neaktivní, jinak nelze seznam konfigurovat. Rozhraní uvedená v seznamu preferovaných rozhraní nemusejí být při konfiguraci tohoto seznamu neaktivní. Krok 7: Vytvoření předvolené přenosové cesty Vytvoření předvolené přenosové cesty umožňuje paketu ukončit virtuální sí typu Ethernet. Chcete-li vytvořit předvolenou přenosovou cestu, prove te následující kroky: 1. Na příkazový řádek oddílu A napište příkaz CFGTCP (Konfigurace TCP/IP) a potom stiskněte klávesu Enter. 2. Vyberte volbu 2 (Pracovat s přenosovými cestami TCP/IP) a potom stiskněte klávesu Enter. 3. Vyberte volbu 1 (Přidat) a potom stiskněte klávesu Enter. 4. Do náznaku Místo určení předepsané cesty zadejte *DFTROUTE. 5. Do náznaku Maska podsítě zadejte *NONE. 6. Do náznaku Další směrovací uzel zadejte Nastavení TCP/IP 49

56 Pakety jsou z oddílu A přenášeny přes virtuální sí typu Ethernet do rozhraní pomocí této předvolené přenosové cesty. Rozhraní je přidruženo k externímu rozhraní ARP proxy , a proto pakety pokračují z virtuální sítě typu Ethernet pomocí rozhraní ARP proxy. Krok 8: Ověření sí ových komunikací Nyní můžete ověřit sí ové komunikace. Ověřte funkčnost sí ové komunikace pomocí příkazu ping: v Pomocí příkazu ping v oddílu A otestujte spojení rozhraní virtuální sítě Ethernet a externího hostitele. v Pomocí příkazu ping v externím hostitelském systému i5/os otestujte spojení rozhraní a virtuální sítě Ethernet. Související informace Ping Metoda převodu sí ové adresy Při směrování provozu mezi oddílem a vnější sítí můžete použít filtrování paketů v operačním systému i5/os. Pomocí metody NAT (převod sí ové adresy) lze směrovat provoz mezi virtuální sítí typu Ethernet a externí sítí. Tato zvláštní forma NAT se nazývá statický NAT a umožňuje příchozímu a odchozímu provozu IP postupovat do a z virtuální sítě typu Ethernet. Můžete také použít jiné formy NAT, například maskovací NAT, pokud virtuální sí typu Ethernet nevyžaduje, aby byl přijímaný provoz iniciován externími klienty. Stejně jako metody směrování TCP/IP a ARP proxy můžete využít stávající připojení do sítě operačního systému i5/os. Protože budete používat pravidla paketů IP, musíte při vytváření a používání svých pravidel použít produkt System i Navigator. Poznámka: Protokol IPv6 není podporován metodou NAT. Následující obrázek představuje příklad použití NAT (převod sí ové adresy) k navázání spojení mezi virtuální sítí typu Ethernet a externí sítí. Sí x představuje externí sí, sí x představuje virtuální sí typu Ethernet. V tomto příkladu veškerý provoz TCP/IP existující pro systém postupuje přes rozhraní Je vytvořeno nové rozhraní pro komunikaci mezi sítěmi x a x. Protože se jedná o scénář se statickým mapováním, je příchozí provoz převáděn z rozhraní do rozhraní Odchozí provoz je převáděn z rozhraní do rozhraní Oddíly AaBpoužívají při vzájemné komunikaci svá virtuální rozhraní a IBM i: Sí ové technologie - Nastavení TCP/IP
