CHLADNIČKA MRAZNIČKA MODEL: DKA 866M/X

Transkript

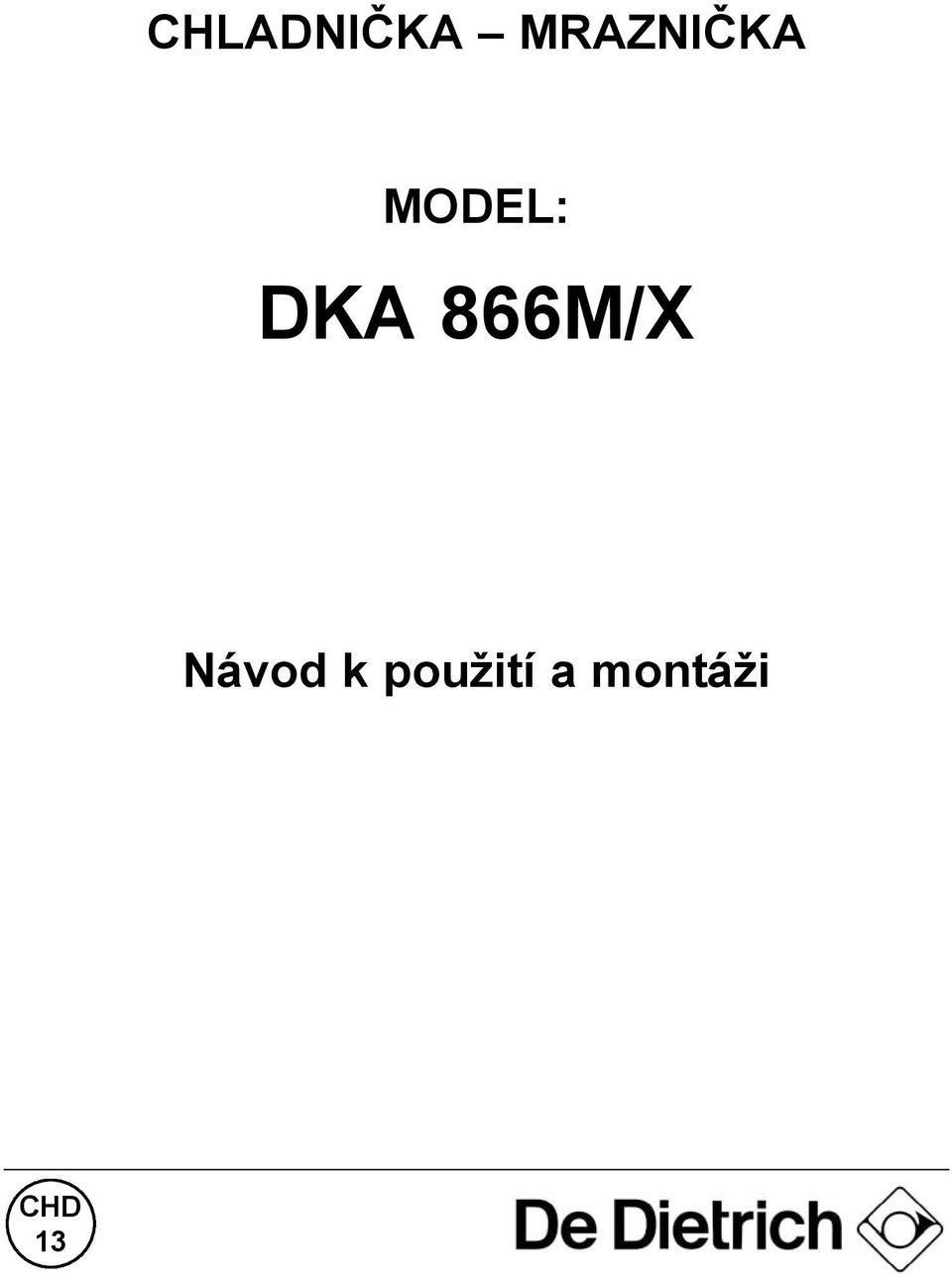

1 CHLADNIČKA MRAZNIČKA MODEL: DKA 866M/X Návod k použití a montáži CHD 13

2

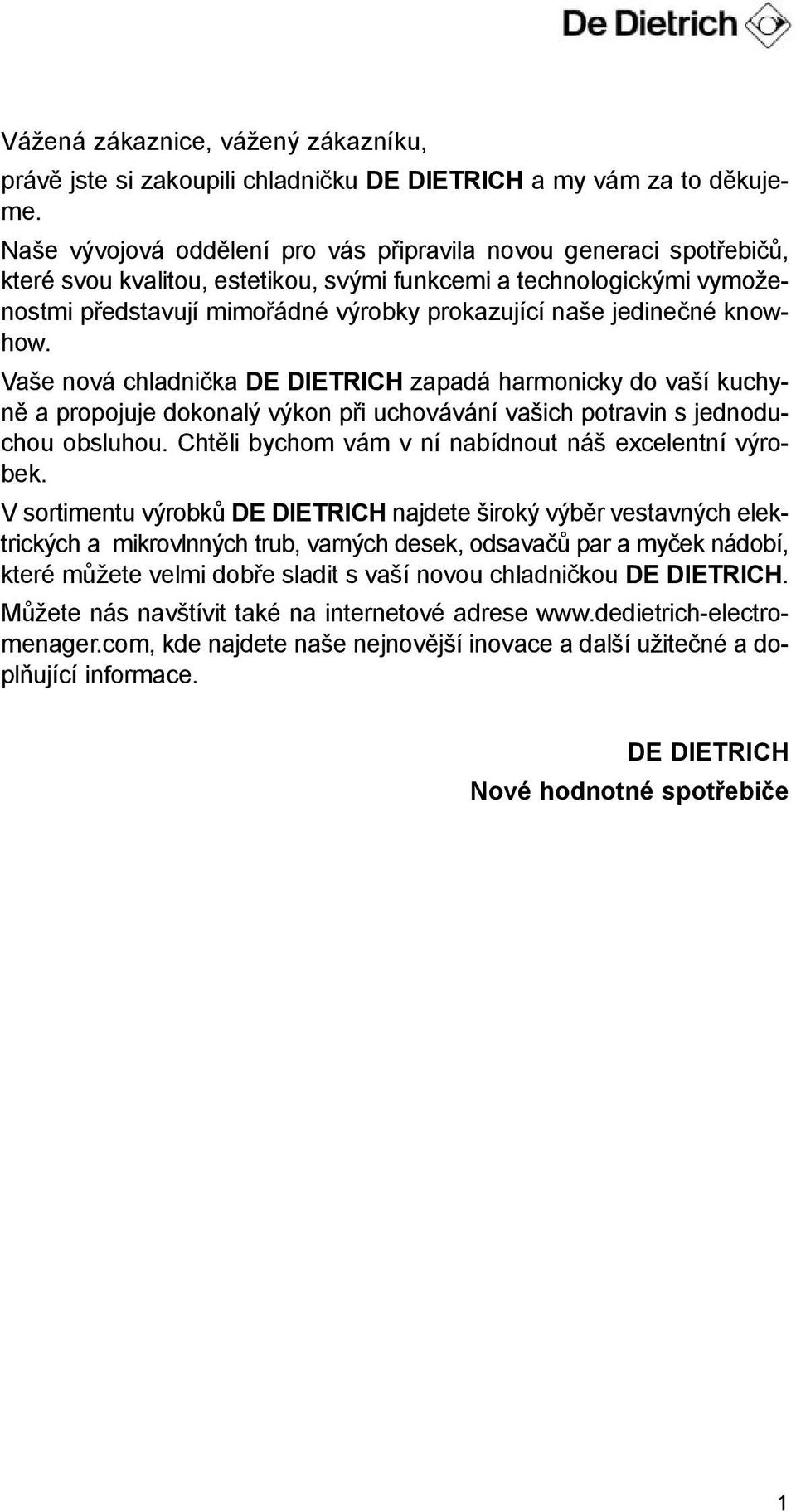

3 Vážená zákaznice, vážený zákazníku, právě jste si zakoupili chladničku DE DIETRICH a my vám za to děkujeme. Naše vývojová oddělení pro vás připravila novou generaci spotřebičů, které svou kvalitou, estetikou, svými funkcemi a technologickými vymoženostmi představují mimořádné výrobky prokazující naše jedinečné knowhow. Vaše nová chladnička DE DIETRICH zapadá harmonicky do vaší kuchyně a propojuje dokonalý výkon při uchovávání vašich potravin s jednoduchou obsluhou. Chtěli bychom vám v ní nabídnout náš excelentní výrobek. V sortimentu výrobků DE DIETRICH najdete široký výběr vestavných elektrických a mikrovlnných trub, varných desek, odsavačů par a myček nádobí, které můžete velmi dobře sladit s vaší novou chladničkou DE DIETRICH. Můžete nás navštívit také na internetové adrese kde najdete naše nejnovější inovace a další užitečné a doplňující informace. DE DIETRICH Nové hodnotné spotřebiče 1

4 Jelikož bychom chtěli naše výrobky trvale vylepšovat, vyhrazujeme si právo měnit jejich technické, funkční a estetické vlastnosti, abychom stále drželi krok s pokračujícím technickým vývojem. Důležité upozornění: Před uvedením chladničky do provozu si pečlivě přečtěte návod k instalaci a k použití spotřebiče, abyste se velmi rychle seznámili s jeho provozem. 2

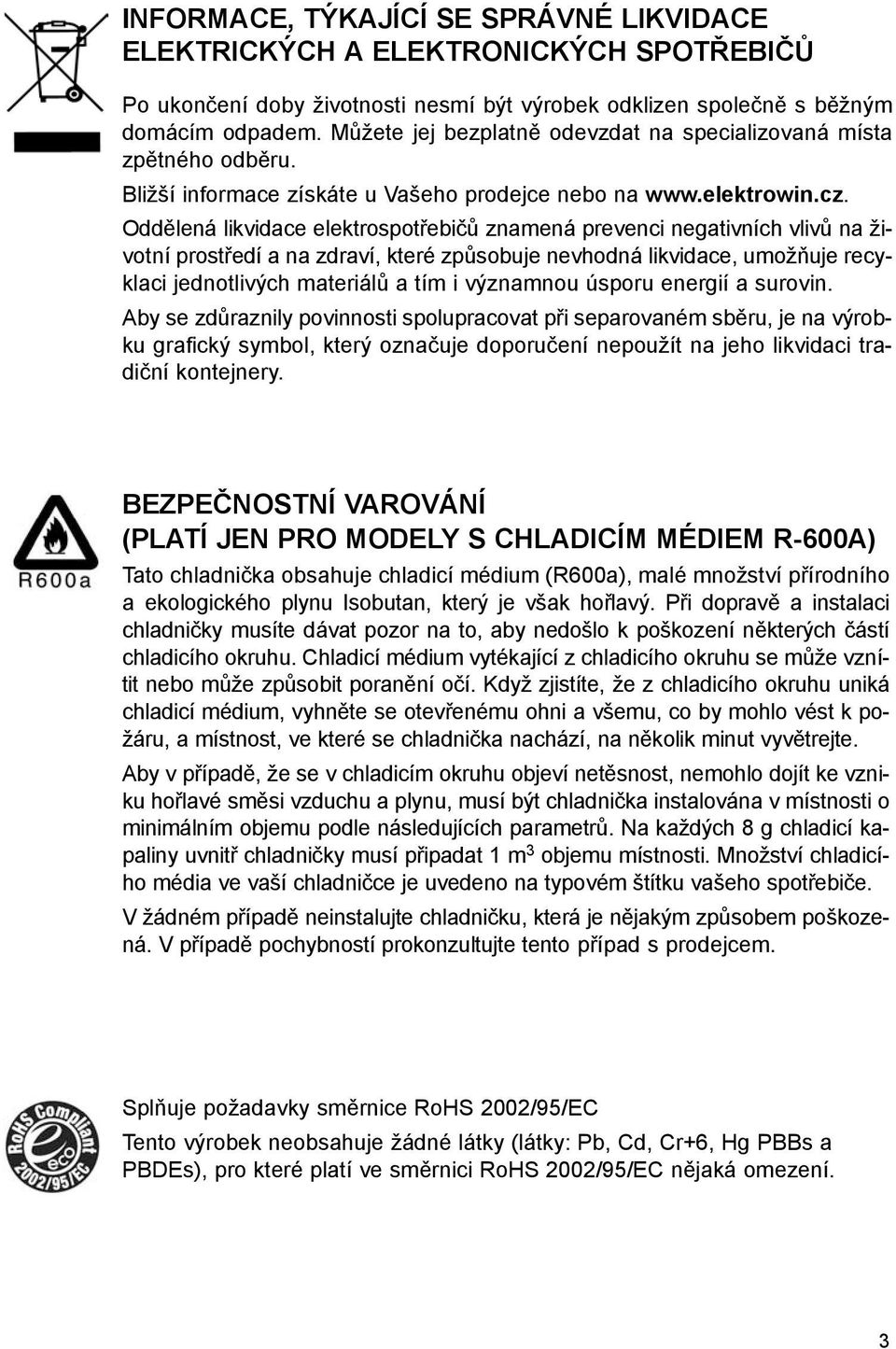

5 INFORMACE, TÝKAJÍCÍ SE SPRÁVNÉ LIKVIDACE ELEKTRICKÝCH A ELEKTRONICKÝCH SPOTŘEBIČŮ Po ukončení doby životnosti nesmí být výrobek odklizen společně s běžným domácím odpadem. Můžete jej bezplatně odevzdat na specializovaná místa zpětného odběru. Bližší informace získáte u Vašeho prodejce nebo na Oddělená likvidace elektrospotřebičů znamená prevenci negativních vlivů na životní prostředí a na zdraví, které způsobuje nevhodná likvidace, umožňuje recyklaci jednotlivých materiálů a tím i významnou úsporu energií a surovin. Aby se zdůraznily povinnosti spolupracovat při separovaném sběru, je na výrobku grafický symbol, který označuje doporučení nepoužít na jeho likvidaci tradiční kontejnery. BEZPEČNOSTNÍ VAROVÁNÍ (PLATÍ JEN PRO MODELY S CHLADICÍM MÉDIEM R-600A) Tato chladnička obsahuje chladicí médium (R600a), malé množství přírodního a ekologického plynu Isobutan, který je však hořlavý. Při dopravě a instalaci chladničky musíte dávat pozor na to, aby nedošlo k poškození některých částí chladicího okruhu. Chladicí médium vytékající z chladicího okruhu se může vznítit nebo může způsobit poranění očí. Když zjistíte, že z chladicího okruhu uniká chladicí médium, vyhněte se otevřenému ohni a všemu, co by mohlo vést k požáru, a místnost, ve které se chladnička nachází, na několik minut vyvětrejte. Aby v případě, že se v chladicím okruhu objeví netěsnost, nemohlo dojít ke vzniku hořlavé směsi vzduchu a plynu, musí být chladnička instalována v místnosti o minimálním objemu podle následujících parametrů. Na každých 8 g chladicí kapaliny uvnitř chladničky musí připadat 1 m 3 objemu místnosti. Množství chladicího média ve vaší chladničce je uvedeno na typovém štítku vašeho spotřebiče. V žádném případě neinstalujte chladničku, která je nějakým způsobem poškozená. V případě pochybností prokonzultujte tento případ s prodejcem. Splňuje požadavky směrnice RoHS 2002/95/EC Tento výrobek neobsahuje žádné látky (látky: Pb, Cd, Cr+6, Hg PBBs a PBDEs), pro které platí ve směrnici RoHS 2002/95/EC nějaká omezení. 3

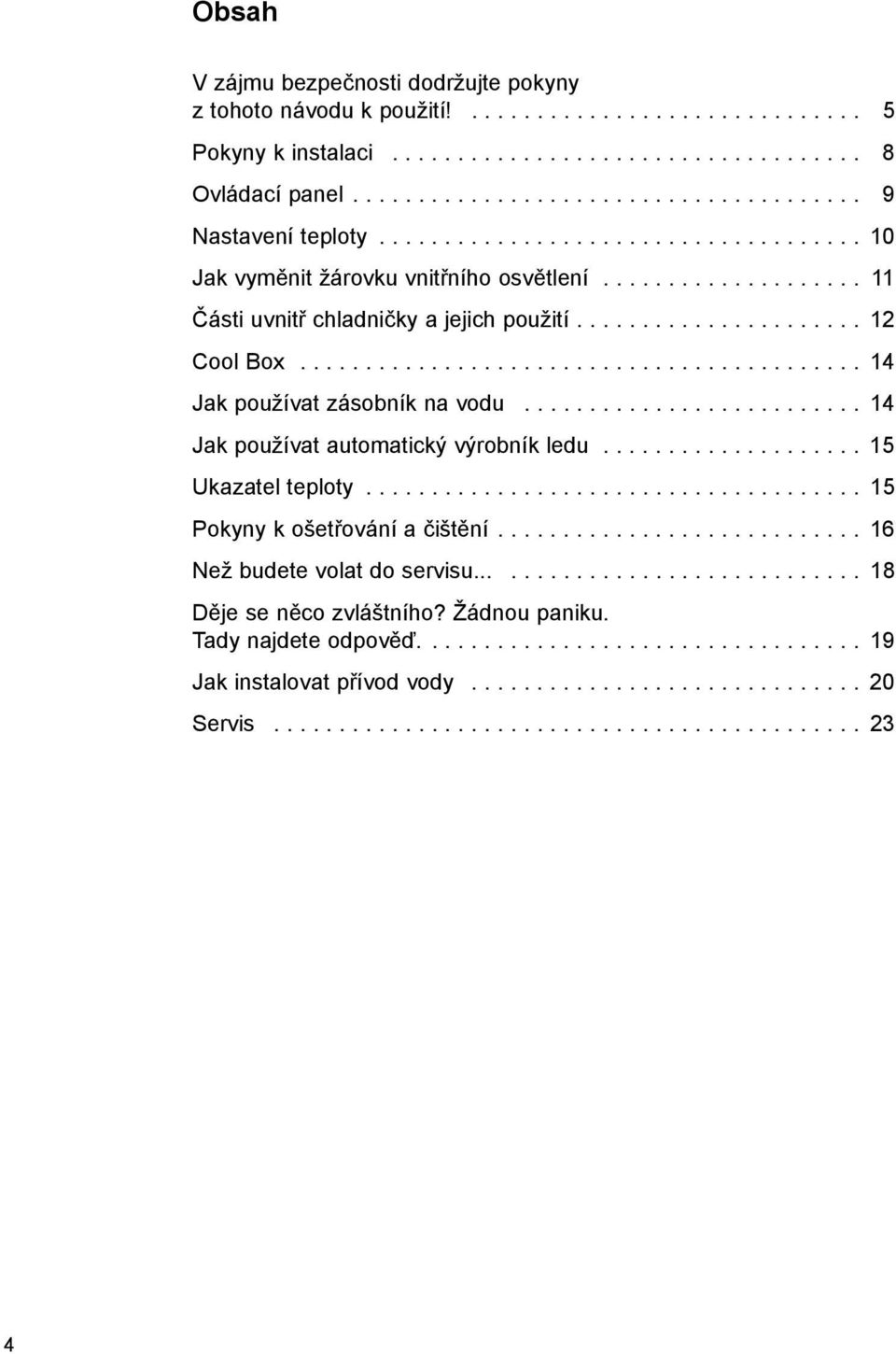

6 Obsah V zájmu bezpečnosti dodržujte pokyny z tohoto návodu k použití! Pokyny k instalaci Ovládací panel Nastavení teploty Jak vyměnit žárovku vnitřního osvětlení Části uvnitř chladničky a jejich použití Cool Box Jak používat zásobník na vodu Jak používat automatický výrobník ledu Ukazatel teploty Pokyny k ošetřování a čištění Než budete volat do servisu Děje se něco zvláštního? Žádnou paniku. Tady najdete odpověď Jak instalovat přívod vody Servis

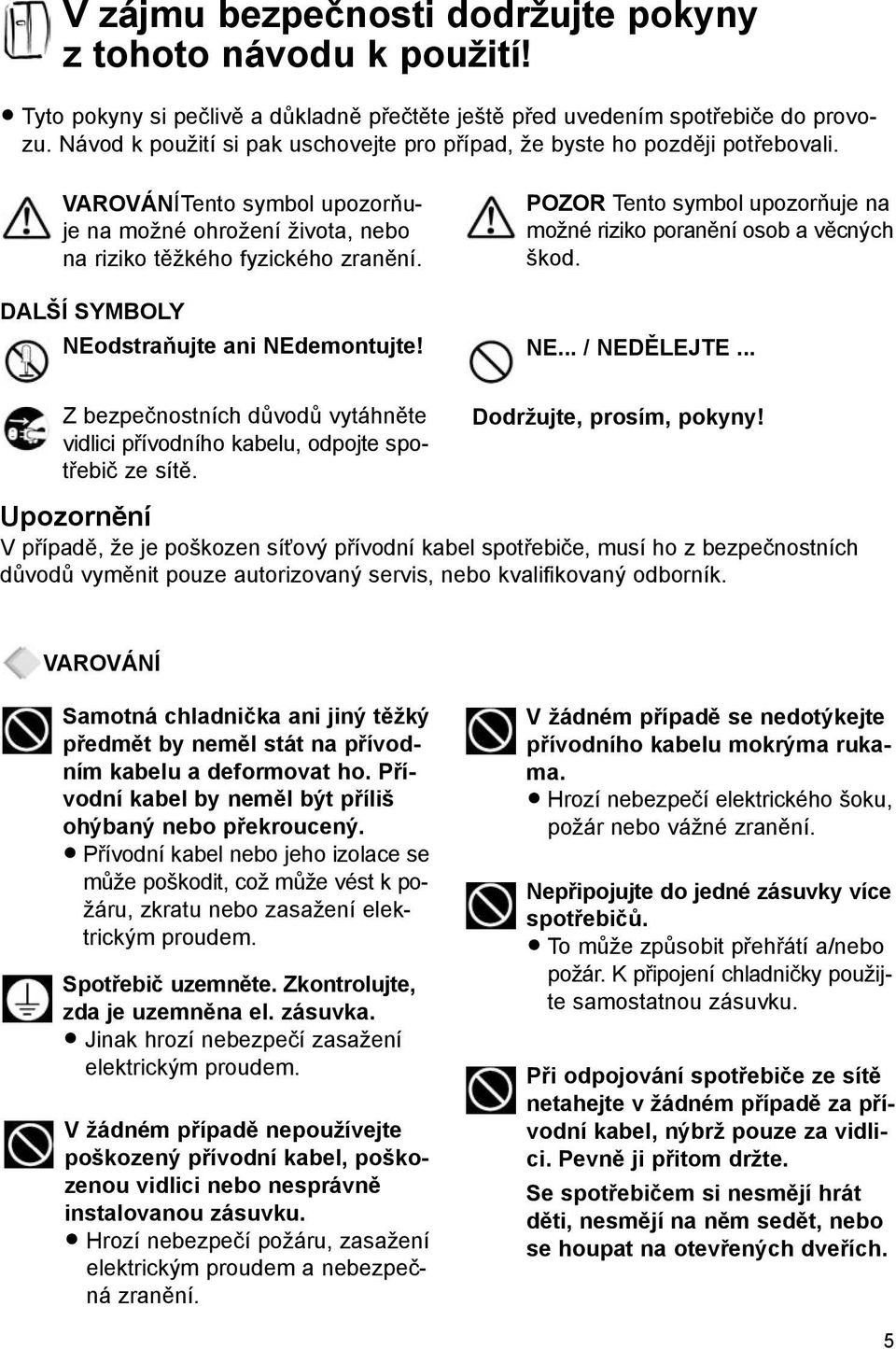

7 V zájmu bezpečnosti dodržujte pokyny z tohoto návodu k použití! Tyto pokyny si pečlivě a důkladně přečtěte ještě před uvedením spotřebiče do provozu. Návod k použití si pak uschovejte pro případ, že byste ho později potřebovali. VAROVÁNÍTento symbol upozorňuje na možné ohrožení života, nebo na riziko těžkého fyzického zranění. DALŠÍ SYMBOLY NEodstraňujte ani NEdemontujte! POZOR Tento symbol upozorňuje na možné riziko poranění osob a věcných škod. NE... / NEDĚLEJTE... Z bezpečnostních důvodů vytáhněte vidlici přívodního kabelu, odpojte spotřebič ze sítě. Dodržujte, prosím, pokyny! Upozornění V případě, že je poškozen síťový přívodní kabel spotřebiče, musí ho z bezpečnostních důvodů vyměnit pouze autorizovaný servis, nebo kvalifikovaný odborník. VAROVÁNÍ Samotná chladnička ani jiný těžký předmět by neměl stát na přívodním kabelu a deformovat ho. Přívodní kabel by neměl být příliš ohýbaný nebo překroucený. Přívodní kabel nebo jeho izolace se může poškodit, což může vést k požáru, zkratu nebo zasažení elektrickým proudem. Spotřebič uzemněte. Zkontrolujte, zda je uzemněna el. zásuvka. Jinak hrozí nebezpečí zasažení elektrickým proudem. V žádném případě nepoužívejte poškozený přívodní kabel, poškozenou vidlici nebo nesprávně instalovanou zásuvku. Hrozí nebezpečí požáru, zasažení elektrickým proudem a nebezpečná zranění. V žádném případě se nedotýkejte přívodního kabelu mokrýma rukama. Hrozí nebezpečí elektrického šoku, požár nebo vážné zranění. Nepřipojujte do jedné zásuvky více spotřebičů. To může způsobit přehřátí a/nebo požár. K připojení chladničky použijte samostatnou zásuvku. Při odpojování spotřebiče ze sítě netahejte v žádném případě za přívodní kabel, nýbrž pouze za vidlici. Pevně ji přitom držte. Se spotřebičem si nesmějí hrát děti, nesmějí na něm sedět, nebo se houpat na otevřených dveřích. 5

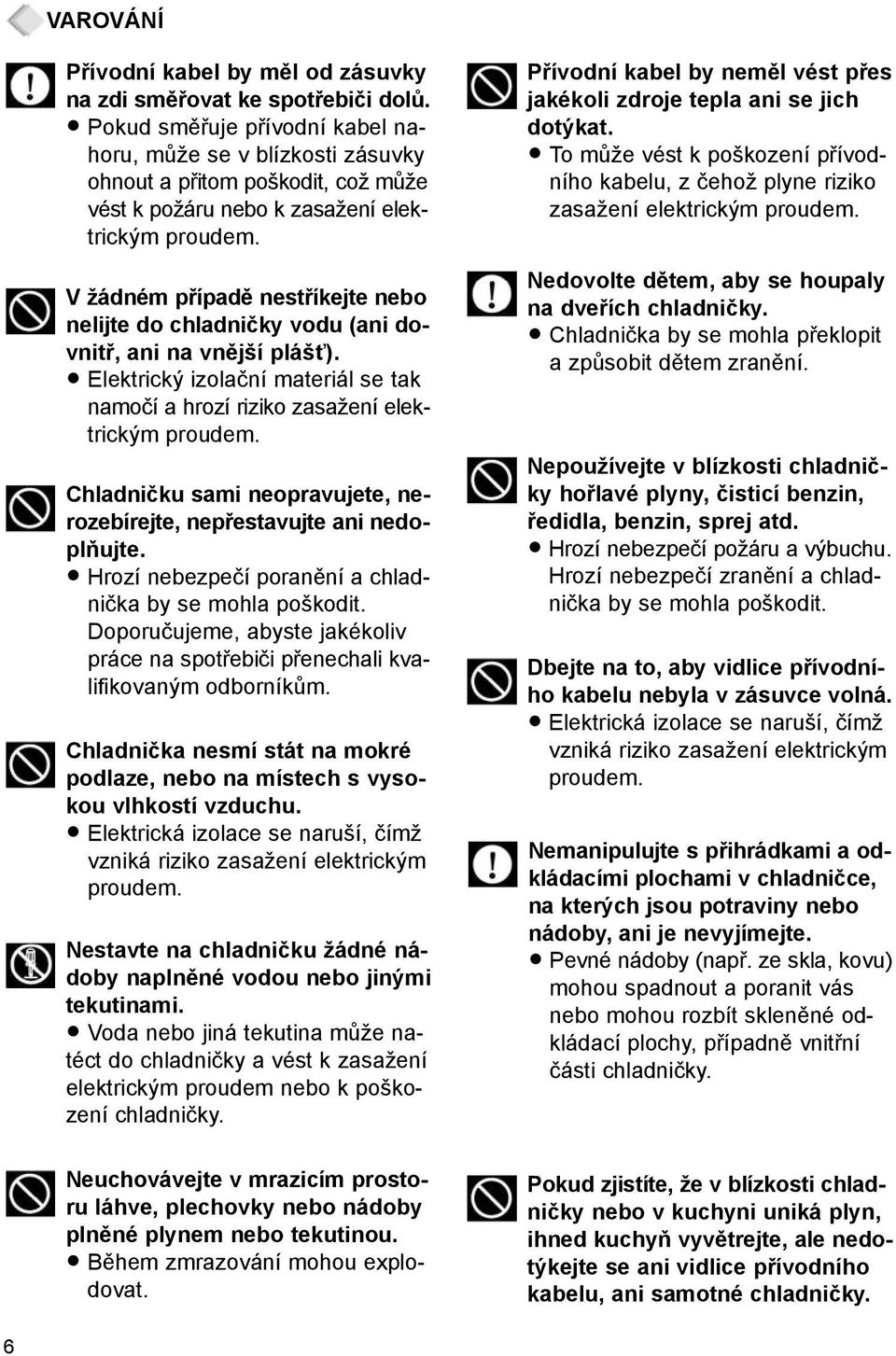

8 VAROVÁNÍ Přívodní kabel by měl od zásuvky na zdi směřovat ke spotřebiči dolů. Pokud směřuje přívodní kabel nahoru, může se v blízkosti zásuvky ohnout a přitom poškodit, což může vést k požáru nebo k zasažení elektrickým proudem. V žádném případě nestříkejte nebo nelijte do chladničky vodu (ani dovnitř, ani na vnější plášť). Elektrický izolační materiál se tak namočí a hrozí riziko zasažení elektrickým proudem. Chladničku sami neopravujete, nerozebírejte, nepřestavujte ani nedoplňujte. Hrozí nebezpečí poranění a chladnička by se mohla poškodit. Doporučujeme, abyste jakékoliv práce na spotřebiči přenechali kvalifikovaným odborníkům. Chladnička nesmí stát na mokré podlaze, nebo na místech s vysokou vlhkostí vzduchu. Elektrická izolace se naruší, čímž vzniká riziko zasažení elektrickým proudem. Nestavte na chladničku žádné nádoby naplněné vodou nebo jinými tekutinami. Voda nebo jiná tekutina může natéct do chladničky a vést k zasažení elektrickým proudem nebo k poškození chladničky. Přívodní kabel by neměl vést přes jakékoli zdroje tepla ani se jich dotýkat. To může vést k poškození přívodního kabelu, z čehož plyne riziko zasažení elektrickým proudem. Nedovolte dětem, aby se houpaly na dveřích chladničky. Chladnička by se mohla překlopit a způsobit dětem zranění. Nepoužívejte v blízkosti chladničky hořlavé plyny, čisticí benzin, ředidla, benzin, sprej atd. Hrozí nebezpečí požáru a výbuchu. Hrozí nebezpečí zranění a chladnička by se mohla poškodit. Dbejte na to, aby vidlice přívodního kabelu nebyla v zásuvce volná. Elektrická izolace se naruší, čímž vzniká riziko zasažení elektrickým proudem. Nemanipulujte s přihrádkami a odkládacími plochami v chladničce, na kterých jsou potraviny nebo nádoby, ani je nevyjímejte. Pevné nádoby (např. ze skla, kovu) mohou spadnout a poranit vás nebo mohou rozbít skleněné odkládací plochy, případně vnitřní části chladničky. Neuchovávejte v mrazicím prostoru láhve, plechovky nebo nádoby plněné plynem nebo tekutinou. Během zmrazování mohou explodovat. Pokud zjistíte, že v blízkosti chladničky nebo v kuchyni uniká plyn, ihned kuchyň vyvětrejte, ale nedotýkejte se ani vidlice přívodního kabelu, ani samotné chladničky. 6

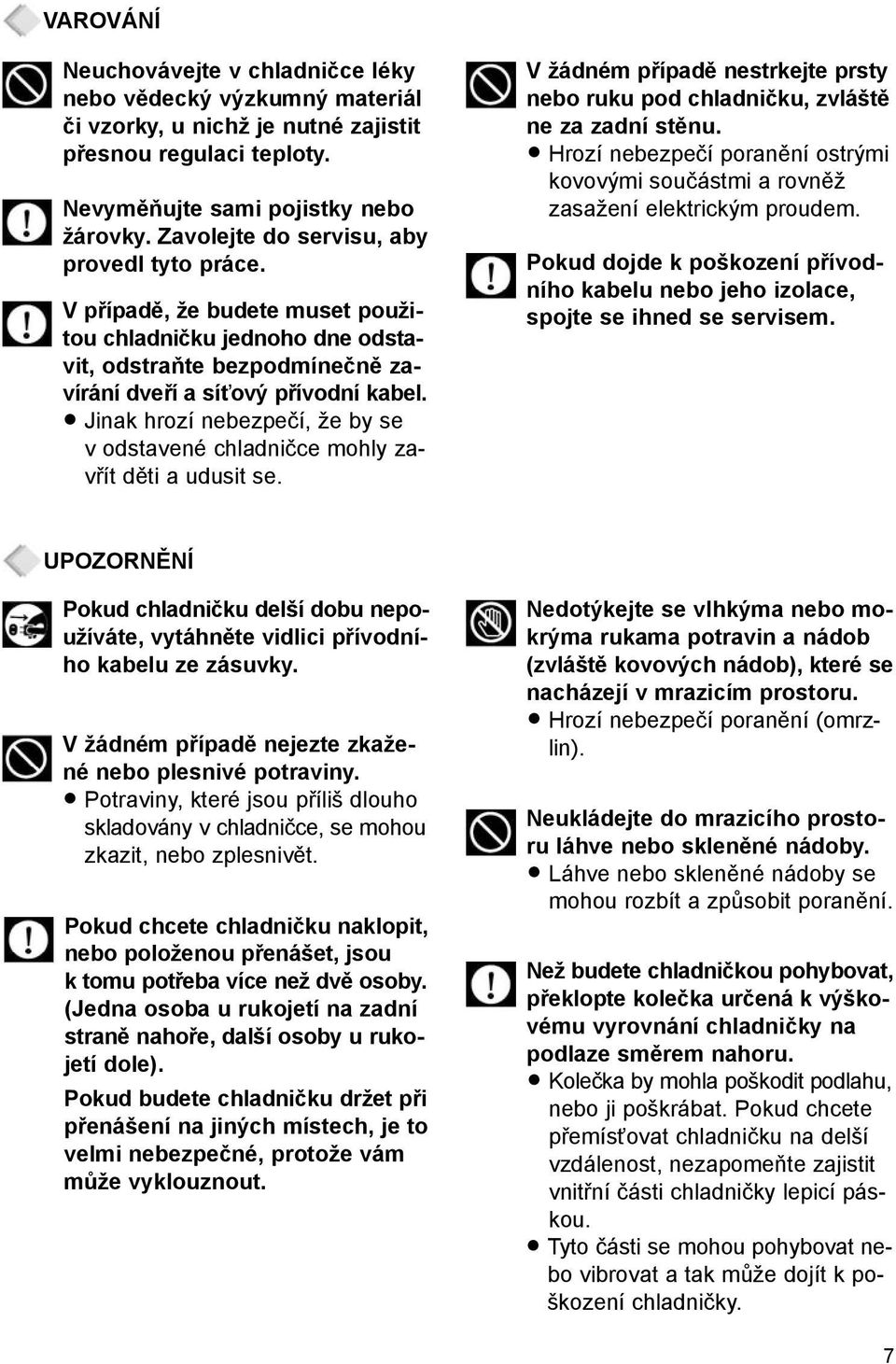

9 VAROVÁNÍ Neuchovávejte v chladničce léky nebo vědecký výzkumný materiál či vzorky, u nichž je nutné zajistit přesnou regulaci teploty. Nevyměňujte sami pojistky nebo žárovky. Zavolejte do servisu, aby provedl tyto práce. V případě, že budete muset použitou chladničku jednoho dne odstavit, odstraňte bezpodmínečně zavírání dveří a síťový přívodní kabel. Jinak hrozí nebezpečí, že by se v odstavené chladničce mohly zavřít děti a udusit se. V žádném případě nestrkejte prsty nebo ruku pod chladničku, zvláště ne za zadní stěnu. Hrozí nebezpečí poranění ostrými kovovými součástmi a rovněž zasažení elektrickým proudem. Pokud dojde k poškození přívodního kabelu nebo jeho izolace, spojte se ihned se servisem. UPOZORNĚNÍ Pokud chladničku delší dobu nepoužíváte, vytáhněte vidlici přívodního kabelu ze zásuvky. V žádném případě nejezte zkažené nebo plesnivé potraviny. Potraviny, které jsou příliš dlouho skladovány v chladničce, se mohou zkazit, nebo zplesnivět. Pokud chcete chladničku naklopit, nebo položenou přenášet, jsou k tomu potřeba více než dvě osoby. (Jedna osoba u rukojetí na zadní straně nahoře, další osoby u rukojetí dole). Pokud budete chladničku držet při přenášení na jiných místech, je to velmi nebezpečné, protože vám může vyklouznout. Nedotýkejte se vlhkýma nebo mokrýma rukama potravin a nádob (zvláště kovových nádob), které se nacházejí v mrazicím prostoru. Hrozí nebezpečí poranění (omrzlin). Neukládejte do mrazicího prostoru láhve nebo skleněné nádoby. Láhve nebo skleněné nádoby se mohou rozbít a způsobit poranění. Než budete chladničkou pohybovat, překlopte kolečka určená k výškovému vyrovnání chladničky na podlaze směrem nahoru. Kolečka by mohla poškodit podlahu, nebo ji poškrábat. Pokud chcete přemísťovat chladničku na delší vzdálenost, nezapomeňte zajistit vnitřní části chladničky lepicí páskou. Tyto části se mohou pohybovat nebo vibrovat a tak může dojít k poškození chladničky. 7

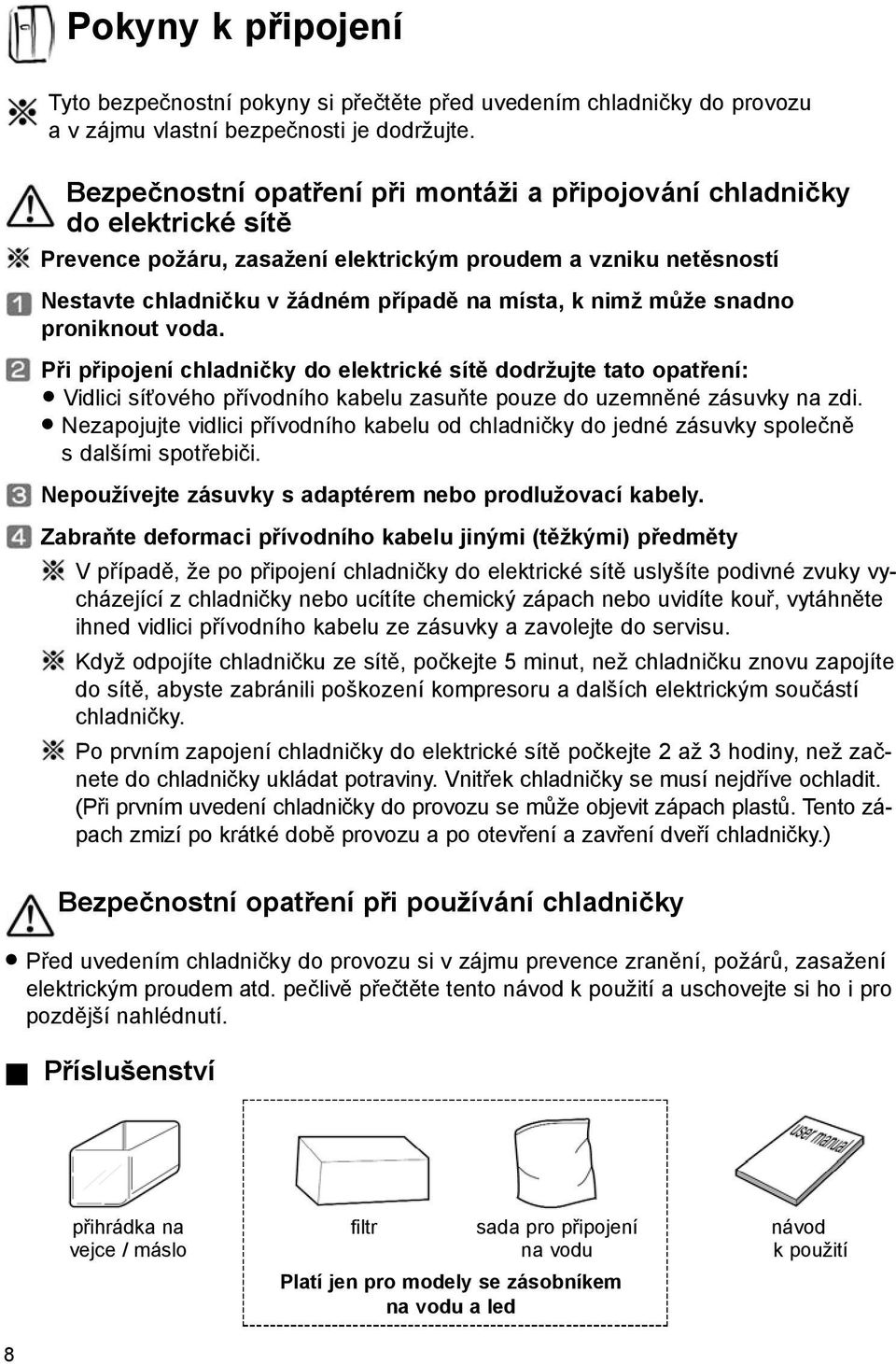

10 Pokyny k připojení Tyto bezpečnostní pokyny si přečtěte před uvedením chladničky do provozu a v zájmu vlastní bezpečnosti je dodržujte. Bezpečnostní opatření při montáži a připojování chladničky do elektrické sítě Prevence požáru, zasažení elektrickým proudem a vzniku netěsností Nestavte chladničku v žádném případě na místa, k nimž může snadno proniknout voda. Při připojení chladničky do elektrické sítě dodržujte tato opatření: Vidlici síťového přívodního kabelu zasuňte pouze do uzemněné zásuvky na zdi. Nezapojujte vidlici přívodního kabelu od chladničky do jedné zásuvky společně s dalšími spotřebiči. Nepoužívejte zásuvky s adaptérem nebo prodlužovací kabely. Zabraňte deformaci přívodního kabelu jinými (těžkými) předměty V případě, že po připojení chladničky do elektrické sítě uslyšíte podivné zvuky vycházející z chladničky nebo ucítíte chemický zápach nebo uvidíte kouř, vytáhněte ihned vidlici přívodního kabelu ze zásuvky a zavolejte do servisu. Když odpojíte chladničku ze sítě, počkejte 5 minut, než chladničku znovu zapojíte do sítě, abyste zabránili poškození kompresoru a dalších elektrickým součástí chladničky. Po prvním zapojení chladničky do elektrické sítě počkejte 2 až 3 hodiny, než začnete do chladničky ukládat potraviny. Vnitřek chladničky se musí nejdříve ochladit. (Při prvním uvedení chladničky do provozu se může objevit zápach plastů. Tento zápach zmizí po krátké době provozu a po otevření a zavření dveří chladničky.) Bezpečnostní opatření při používání chladničky Před uvedením chladničky do provozu si v zájmu prevence zranění, požárů, zasažení elektrickým proudem atd. pečlivě přečtěte tento návod k použití a uschovejte si ho i pro pozdější nahlédnutí. Příslušenství 8 přihrádka na filtr sada pro připojení návod vejce / máslo na vodu k použití Platí jen pro modely se zásobníkem na vodu a led

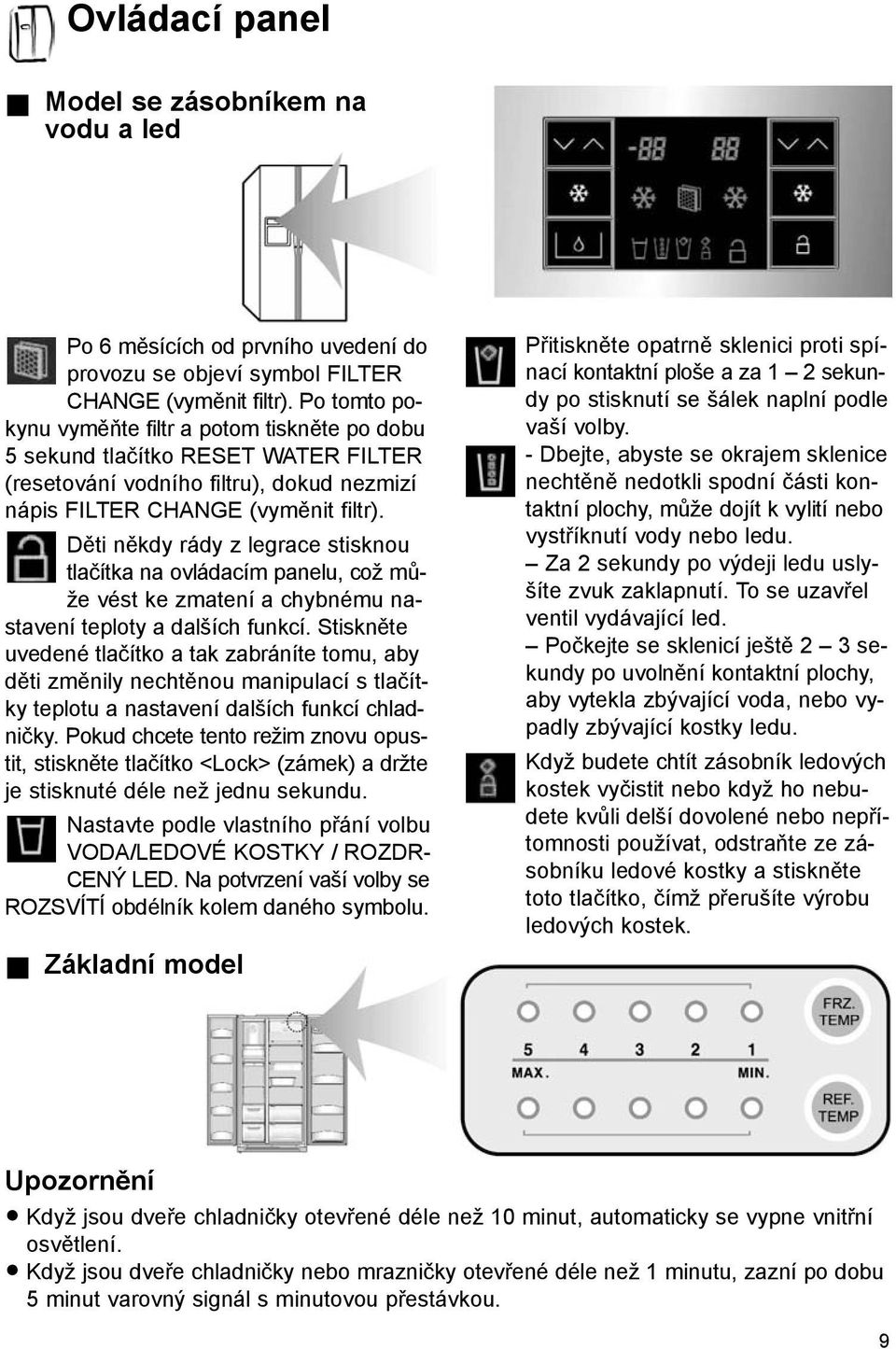

11 Ovládací panel Model se zásobníkem na vodu a led Po 6 měsících od prvního uvedení do provozu se objeví symbol FILTER CHANGE (vyměnit filtr). Po tomto pokynu vyměňte filtr a potom tiskněte po dobu 5 sekund tlačítko RESET WATER FILTER (resetování vodního filtru), dokud nezmizí nápis FILTER CHANGE (vyměnit filtr). Děti někdy rády z legrace stisknou tlačítka na ovládacím panelu, což může vést ke zmatení a chybnému nastavení teploty a dalších funkcí. Stiskněte uvedené tlačítko a tak zabráníte tomu, aby děti změnily nechtěnou manipulací s tlačítky teplotu a nastavení dalších funkcí chladničky. Pokud chcete tento režim znovu opustit, stiskněte tlačítko <Lock> (zámek) a držte je stisknuté déle než jednu sekundu. Nastavte podle vlastního přání volbu VODA/LEDOVÉ KOSTKY / ROZDR- CENÝ LED. Na potvrzení vaší volby se ROZSVÍTÍ obdélník kolem daného symbolu. Základní model Přitiskněte opatrně sklenici proti spínací kontaktní ploše a za 1 2 sekundy po stisknutí se šálek naplní podle vaší volby. - Dbejte, abyste se okrajem sklenice nechtěně nedotkli spodní části kontaktní plochy, může dojít k vylití nebo vystříknutí vody nebo ledu. Za 2 sekundy po výdeji ledu uslyšíte zvuk zaklapnutí. To se uzavřel ventil vydávající led. Počkejte se sklenicí ještě 2 3 sekundy po uvolnění kontaktní plochy, aby vytekla zbývající voda, nebo vypadly zbývající kostky ledu. Když budete chtít zásobník ledových kostek vyčistit nebo když ho nebudete kvůli delší dovolené nebo nepřítomnosti používat, odstraňte ze zásobníku ledové kostky a stiskněte toto tlačítko, čímž přerušíte výrobu ledových kostek. Upozornění Když jsou dveře chladničky otevřené déle než 10 minut, automaticky se vypne vnitřní osvětlení. Když jsou dveře chladničky nebo mrazničky otevřené déle než 1 minutu, zazní po dobu 5 minut varovný signál s minutovou přestávkou. 9

12 Nastavení teploty Při prvním zapnutí chladničky se režim nastavení teploty nachází ve střední poloze. Model se zásobníkem na vodu a led Mraznička Stiskněte tlačítko <FREEZER SET> a požadovaná teplota se začne měnit tak, jak je uvedeno na obrázku dole. >>> změna teploty po krocích<<< Chladnička Stiskněte tlačítko <REFRIGERATOR SET> a požadovaná teplota se začne měnit tak, jak je uvedeno na obrázku dole. >>> změna teploty po krocích<<< Rychlejší zmrazování Pokud chcete nastavit rychlejší zmrazování, stiskněte tlačítko <SUPER FREEZER>. Když chcete tento režim ukončit, stiskněte tlačítko ještě jednou. Rychlejší chlazení Pokud chcete nastavit rychlejší chlazení, stiskněte tlačítko <SUPER RERIGERATOR>. Když chcete tento režim chlazení ukončit, stiskněte tlačítko ještě jednou. Poznámka Pokud chcete změnit nastavení teploty ze stupňů Celsia na stupně Fahrenheita, stiskněte nejdříve tlačítko LOCK a pak držte 15 sekund stisknuté tlačítko SUPER FREEZING. Chcete-li se vrátit k nastavení teploty ve stupních Celsia, postupujte stejným způsobem. 10

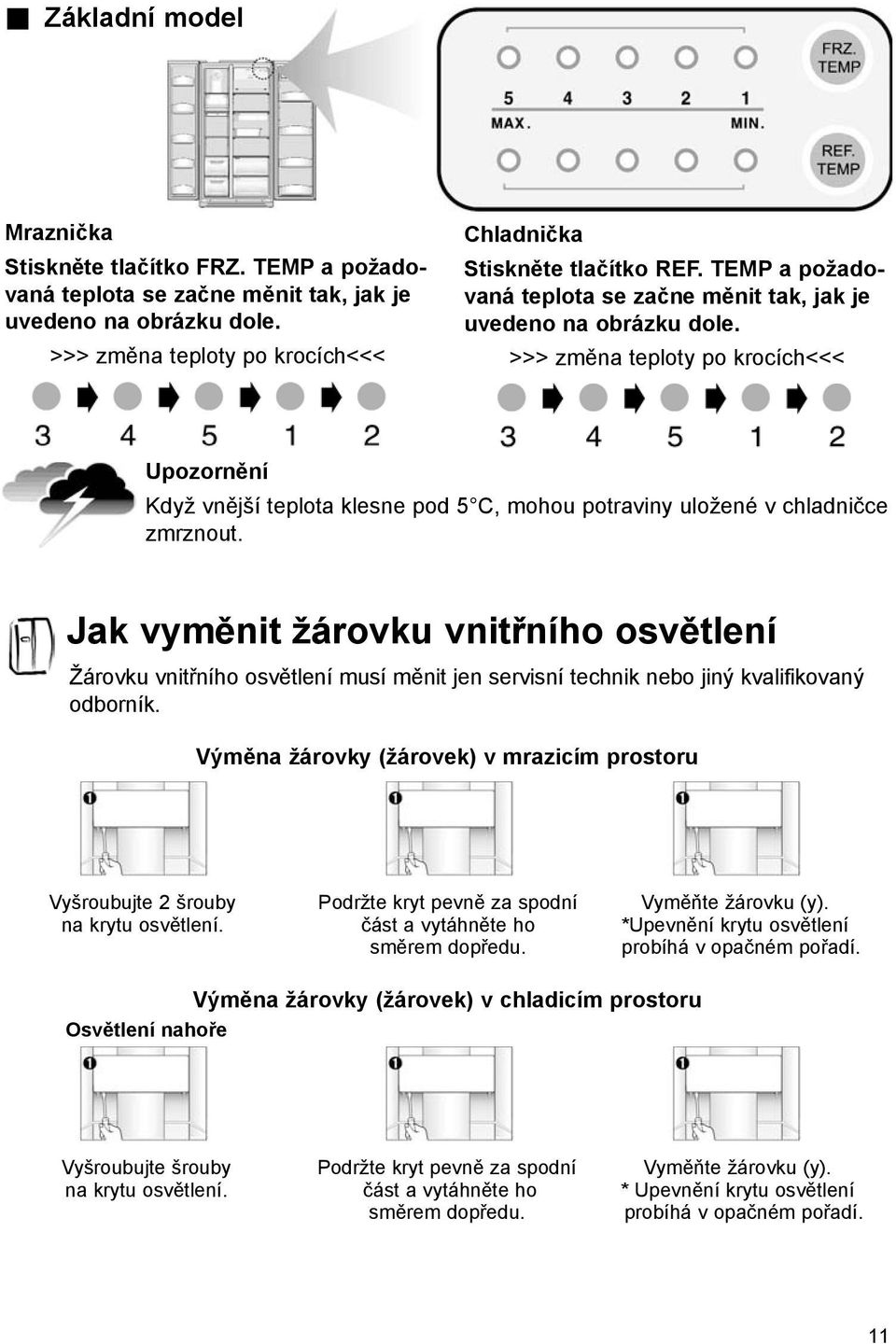

13 Základní model Mraznička Stiskněte tlačítko FRZ. TEMP a požadovaná teplota se začne měnit tak, jak je uvedeno na obrázku dole. >>> změna teploty po krocích<<< Chladnička Stiskněte tlačítko REF. TEMP a požadovaná teplota se začne měnit tak, jak je uvedeno na obrázku dole. >>> změna teploty po krocích<<< Upozornění Když vnější teplota klesne pod 5 C, mohou potraviny uložené v chladničce zmrznout. Jak vyměnit žárovku vnitřního osvětlení Žárovku vnitřního osvětlení musí měnit jen servisní technik nebo jiný kvalifikovaný odborník. Výměna žárovky (žárovek) v mrazicím prostoru Vyšroubujte 2 šrouby Podržte kryt pevně za spodní Vyměňte žárovku (y). na krytu osvětlení. část a vytáhněte ho *Upevnění krytu osvětlení směrem dopředu. probíhá v opačném pořadí. Výměna žárovky (žárovek) v chladicím prostoru Osvětlení nahoře Vyšroubujte šrouby Podržte kryt pevně za spodní Vyměňte žárovku (y). na krytu osvětlení. část a vytáhněte ho * Upevnění krytu osvětlení směrem dopředu. probíhá v opačném pořadí. 11

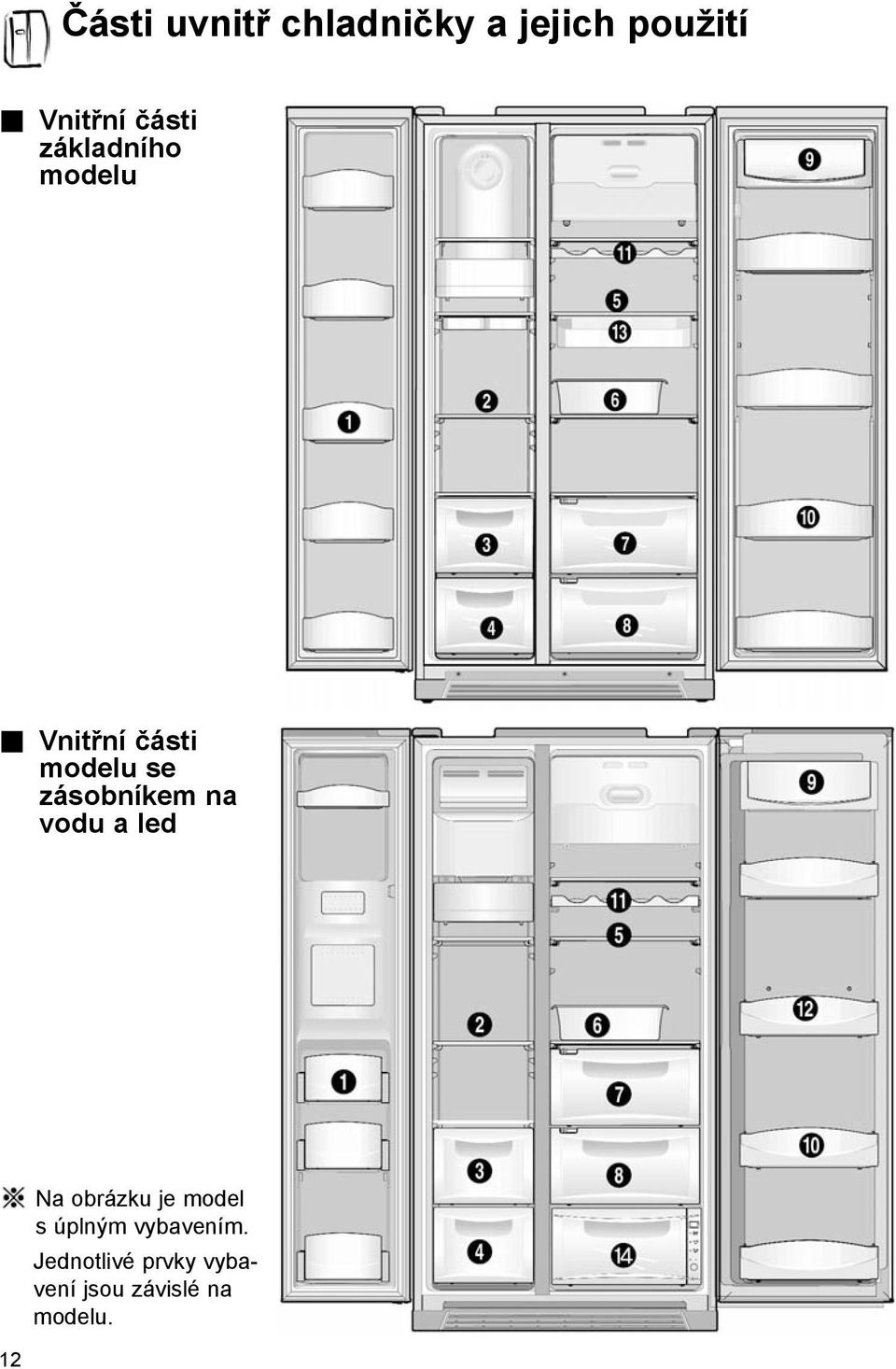

14 Části uvnitř chladničky a jejich použití Vnitřní části základního modelu Vnitřní části modelu se zásobníkem na vodu a led Na obrázku je model s úplným vybavením. Jednotlivé prvky vybavení jsou závislé na modelu. 12

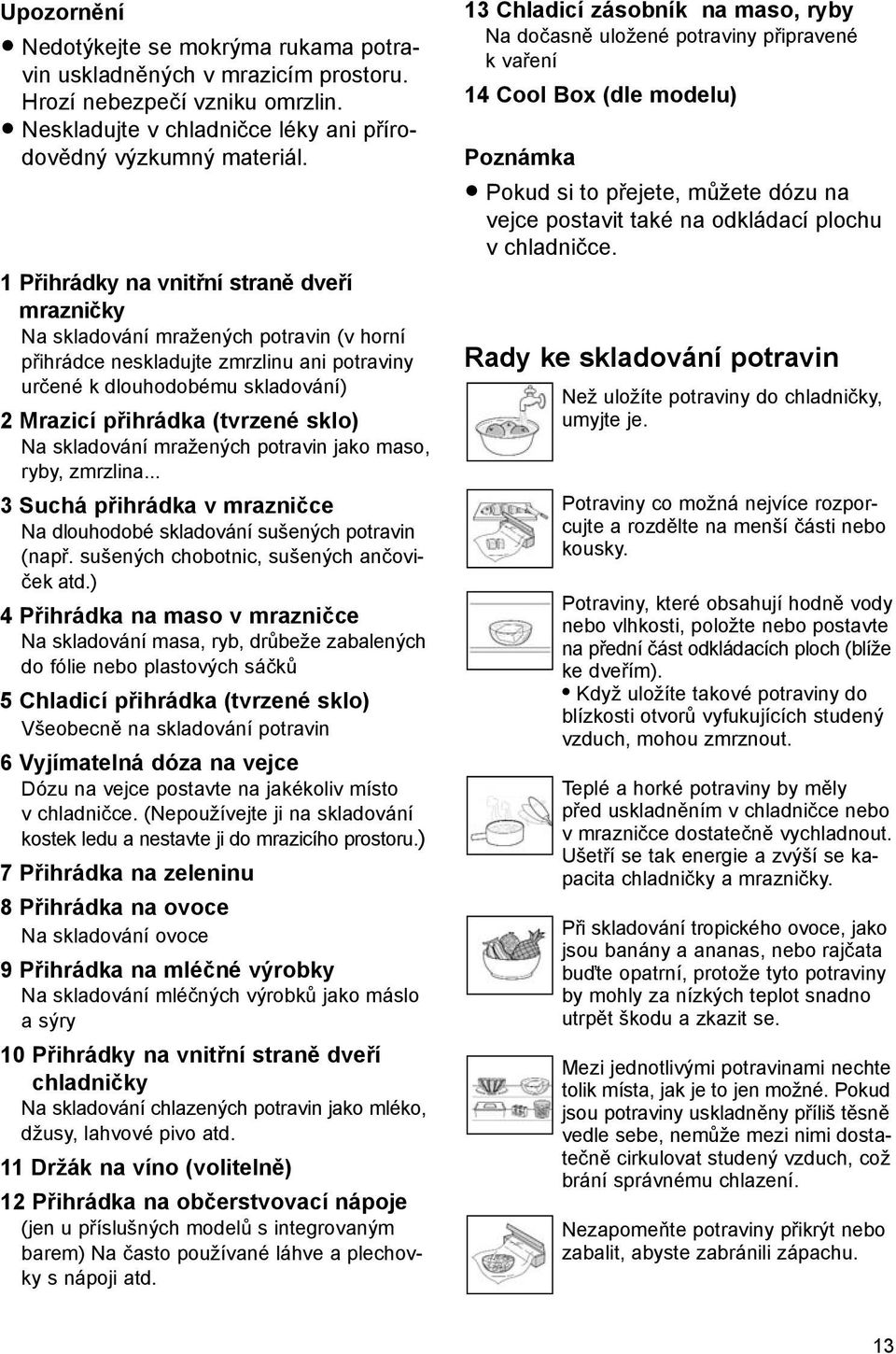

15 Upozornění Nedotýkejte se mokrýma rukama potravin uskladněných v mrazicím prostoru. Hrozí nebezpečí vzniku omrzlin. Neskladujte v chladničce léky ani přírodovědný výzkumný materiál. 1Přihrádky na vnitřní straně dveří mrazničky Na skladování mražených potravin (v horní přihrádce neskladujte zmrzlinu ani potraviny určené k dlouhodobému skladování) 2 Mrazicí přihrádka (tvrzené sklo) Na skladování mražených potravin jako maso, ryby, zmrzlina... 3 Suchá přihrádka v mrazničce Na dlouhodobé skladování sušených potravin (např. sušených chobotnic, sušených ančoviček atd.) 4 Přihrádka na maso v mrazničce Na skladování masa, ryb, drůbeže zabalených do fólie nebo plastových sáčků 5 Chladicí přihrádka (tvrzené sklo) Všeobecně na skladování potravin 6 Vyjímatelná dóza na vejce Dózu na vejce postavte na jakékoliv místo v chladničce. (Nepoužívejte ji na skladování kostek ledu a nestavte ji do mrazicího prostoru.) 7 Přihrádka na zeleninu 8 Přihrádka na ovoce Na skladování ovoce 9 Přihrádka na mléčné výrobky Na skladování mléčných výrobků jako máslo a sýry 10 Přihrádky na vnitřní straně dveří chladničky Na skladování chlazených potravin jako mléko, džusy, lahvové pivo atd. 11 Držák na víno (volitelně) 12 Přihrádka na občerstvovací nápoje (jen u příslušných modelů s integrovaným barem) Na často používané láhve a plechovky s nápoji atd. 13 Chladicí zásobník na maso, ryby Na dočasně uložené potraviny připravené k vaření 14 Cool Box (dle modelu) Poznámka Pokud si to přejete, můžete dózu na vejce postavit také na odkládací plochu v chladničce. Rady ke skladování potravin Než uložíte potraviny do chladničky, umyjte je. Potraviny co možná nejvíce rozporcujte a rozdělte na menší části nebo kousky. Potraviny, které obsahují hodně vody nebo vlhkosti, položte nebo postavte na přední část odkládacích ploch (blíže ke dveřím). Když uložíte takové potraviny do blízkosti otvorů vyfukujících studený vzduch, mohou zmrznout. Teplé a horké potraviny by měly před uskladněním v chladničce nebo v mrazničce dostatečně vychladnout. Ušetří se tak energie a zvýší se kapacita chladničky a mrazničky. Při skladování tropického ovoce, jako jsou banány a ananas, nebo rajčata buďte opatrní, protože tyto potraviny by mohly za nízkých teplot snadno utrpět škodu a zkazit se. Mezi jednotlivými potravinami nechte tolik místa, jak je to jen možné. Pokud jsou potraviny uskladněny příliš těsně vedle sebe, nemůže mezi nimi dostatečně cirkulovat studený vzduch, což brání správnému chlazení. Nezapomeňte potraviny přikrýt nebo zabalit, abyste zabránili zápachu. 13

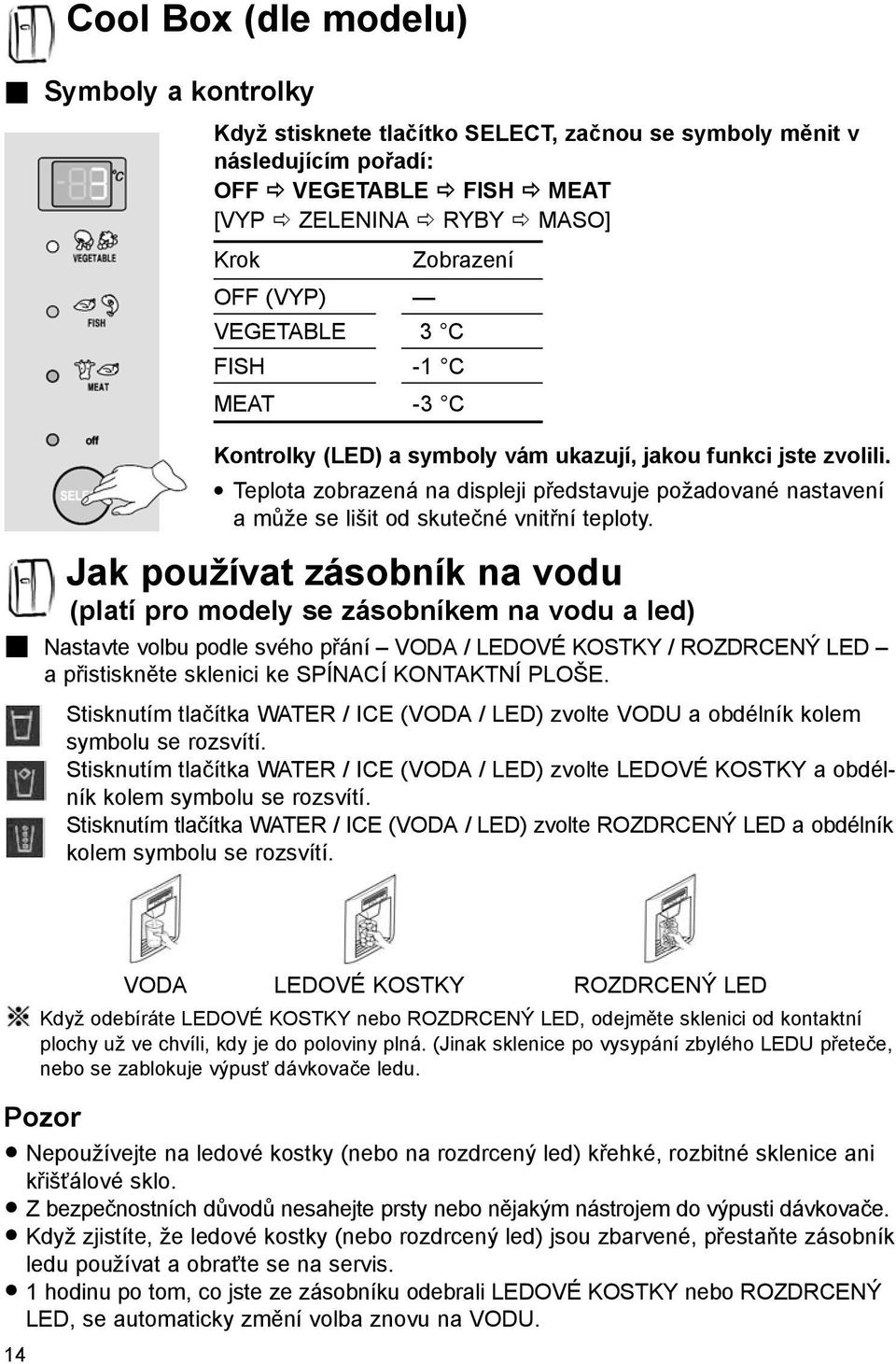

16 Cool Box (dle modelu) Symboly a kontrolky Když stisknete tlačítko SELECT, začnou se symboly měnit v následujícím pořadí: OFF VEGETABLE FISH MEAT [VYP ZELENINA RYBY MASO] Krok OFF (VYP) Zobrazení VEGETABLE 3 C FISH -1 C MEAT -3 C Kontrolky (LED) a symboly vám ukazují, jakou funkci jste zvolili. Teplota zobrazená na displeji představuje požadované nastavení a může se lišit od skutečné vnitřní teploty. Jak používat zásobník na vodu (platí pro modely se zásobníkem na vodu a led) Nastavte volbu podle svého přání VODA / LEDOVÉ KOSTKY / ROZDRCENÝ LED a přistiskněte sklenici ke SPÍNACÍ KONTAKTNÍ PLOŠE. Stisknutím tlačítka WATER / ICE (VODA / LED) zvolte VODU a obdélník kolem symbolu se rozsvítí. Stisknutím tlačítka WATER / ICE (VODA / LED) zvolte LEDOVÉ KOSTKY a obdélník kolem symbolu se rozsvítí. Stisknutím tlačítka WATER / ICE (VODA / LED) zvolte ROZDRCENÝ LED a obdélník kolem symbolu se rozsvítí. VODA LEDOVÉ KOSTKY ROZDRCENÝ LED Když odebíráte LEDOVÉ KOSTKY nebo ROZDRCENÝ LED, odejměte sklenici od kontaktní plochy už ve chvíli, kdy je do poloviny plná. (Jinak sklenice po vysypání zbylého LEDU přeteče, nebo se zablokuje výpusť dávkovače ledu. Pozor Nepoužívejte na ledové kostky (nebo na rozdrcený led) křehké, rozbitné sklenice ani křišťálové sklo. Z bezpečnostních důvodů nesahejte prsty nebo nějakým nástrojem do výpusti dávkovače. Když zjistíte, že ledové kostky (nebo rozdrcený led) jsou zbarvené, přestaňte zásobník ledu používat a obraťte se na servis. 1 hodinu po tom, co jste ze zásobníku odebrali LEDOVÉ KOSTKY nebo ROZDRCENÝ LED, se automaticky změní volba znovu na VODU. 14

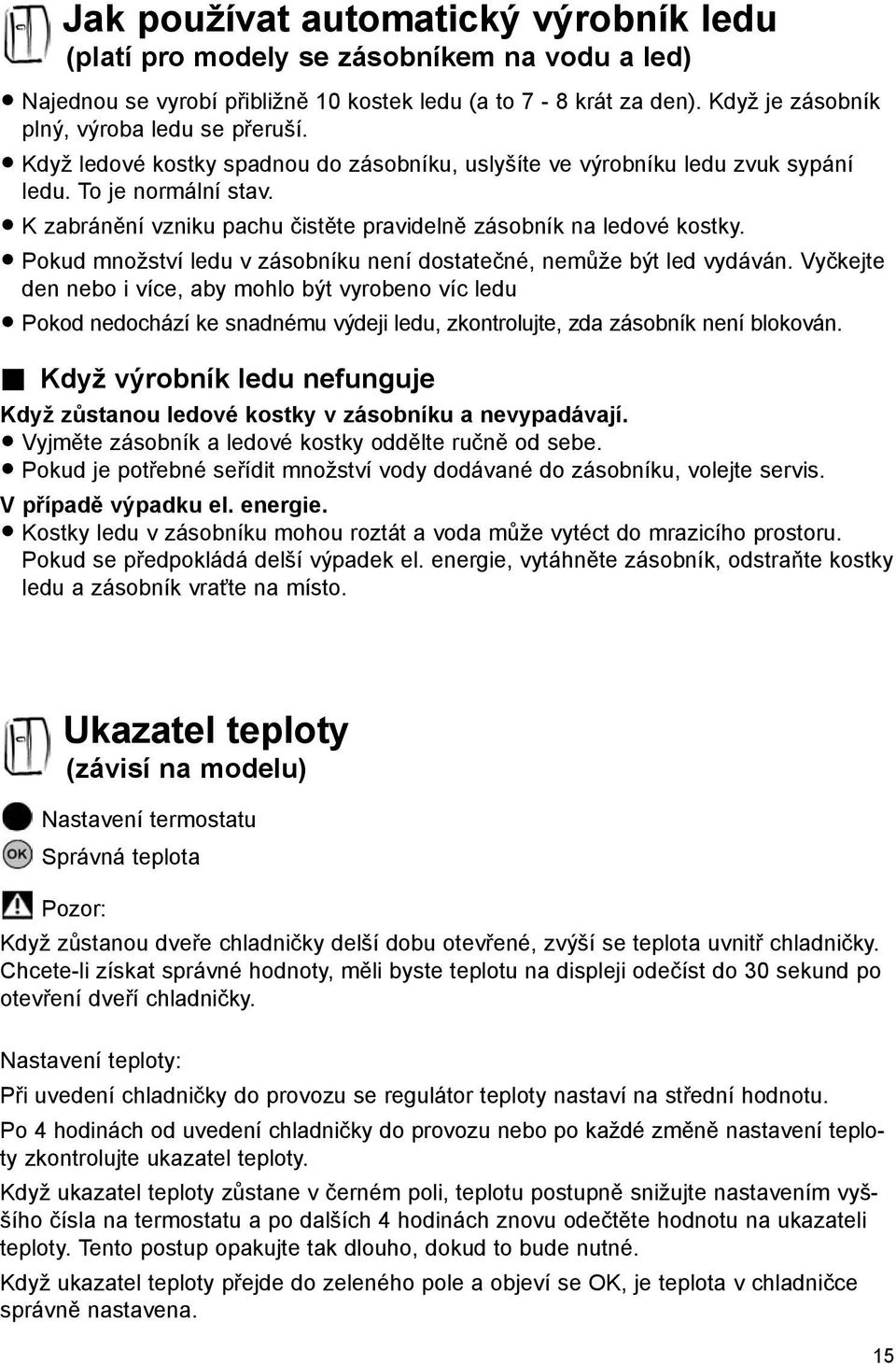

17 Jak používat automatický výrobník ledu (platí pro modely se zásobníkem na vodu a led) Najednou se vyrobí přibližně 10 kostek ledu (a to 7-8 krát za den). Když je zásobník plný, výroba ledu se přeruší. Když ledové kostky spadnou do zásobníku, uslyšíte ve výrobníku ledu zvuk sypání ledu. To je normální stav. K zabránění vzniku pachu čistěte pravidelně zásobník na ledové kostky. Pokud množství ledu v zásobníku není dostatečné, nemůže být led vydáván. Vyčkejte den nebo i více, aby mohlo být vyrobeno víc ledu Pokod nedochází ke snadnému výdeji ledu, zkontrolujte, zda zásobník není blokován. Když výrobník ledu nefunguje Když zůstanou ledové kostky v zásobníku a nevypadávají. Vyjměte zásobník a ledové kostky oddělte ručně od sebe. Pokud je potřebné seřídit množství vody dodávané do zásobníku, volejte servis. V případě výpadku el. energie. Kostky ledu v zásobníku mohou roztát a voda může vytéct do mrazicího prostoru. Pokud se předpokládá delší výpadek el. energie, vytáhněte zásobník, odstraňte kostky ledu a zásobník vraťte na místo. Ukazatel teploty (závisí na modelu) Nastavení termostatu Správná teplota Pozor: Když zůstanou dveře chladničky delší dobu otevřené, zvýší se teplota uvnitř chladničky. Chcete-li získat správné hodnoty, měli byste teplotu na displeji odečíst do 30 sekund po otevření dveří chladničky. Nastavení teploty: Při uvedení chladničky do provozu se regulátor teploty nastaví na střední hodnotu. Po 4 hodinách od uvedení chladničky do provozu nebo po každé změně nastavení teploty zkontrolujte ukazatel teploty. Když ukazatel teploty zůstane v černém poli, teplotu postupně snižujte nastavením vyššího čísla na termostatu a po dalších 4 hodinách znovu odečtěte hodnotu na ukazateli teploty. Tento postup opakujte tak dlouho, dokud to bude nutné. Když ukazatel teploty přejde do zeleného pole a objeví se OK, je teplota v chladničce správně nastavena. 15

18 Pokyny k ošetřování a čištění Nejdříve vytáhněte vidlici přívodního kabelu ze zásuvky! Na obrázku je model s úplným vybavením. Jednotlivé prvky vybavení jsou závislé na modelu. Miska zásobníku na vodu Vyjměte rošt z misky a misku na vodu pravidelně čistěte. (Voda v misce nevyteče automaticky.) Poznámka V žádném případě nepoužívejte uvnitř chladničky jiné elektrické spotřebiče. Hrozí nebezpečí požáru nebo zasažení elektrickým proudem. Zásobník na ledové kostky Vyjmutí: Vytáhněte zásobník dopředu a vyjměte ho. Nasazení: Nasaďte zásobník správně do bočních vodicích lišt a zasuňte ho zpátky až na doraz. Pokud zásobník nejde úplně zasunout, otočte hnací mechanismus na pohyb kostek v zásobníku o čtvrt otáčky a zásobník znovu nasaďte. Neskladujte kostky ledu příliš dlouho. Pozor Když čistíte zásobník na ledové kostky (vyjmutí a nasazení), stiskněte z bezpečnostních důvodů jednou tlačítko ICE MAKER LOCK (ZÁMEK VÝROBNÍKU LEDU). 16 Při čištění zásobníku na led buďte opatrní, abyste si neporanili ruku nebo prsty.

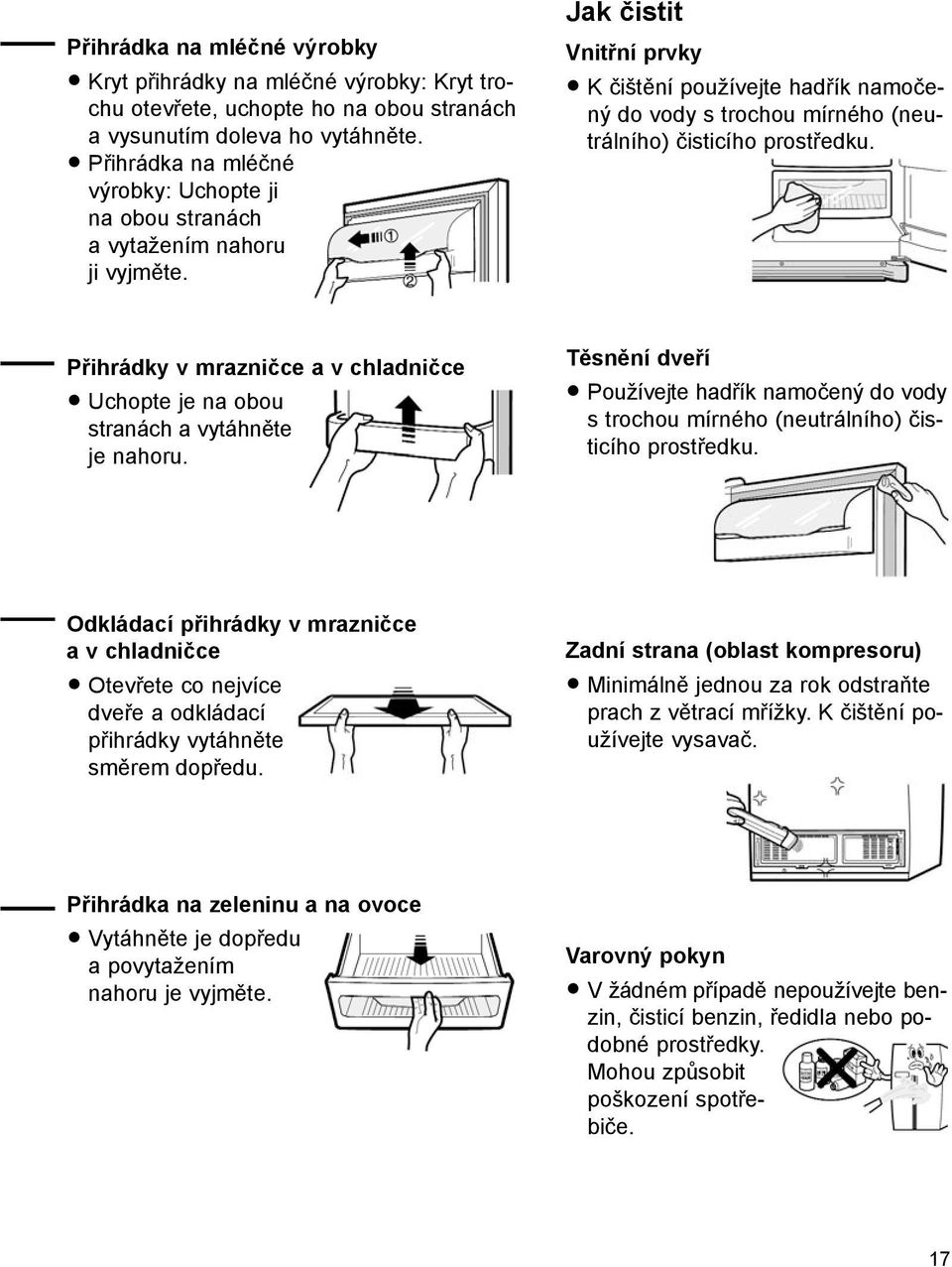

19 Přihrádka na mléčné výrobky Kryt přihrádky na mléčné výrobky: Kryt trochu otevřete, uchopte ho na obou stranách a vysunutím doleva ho vytáhněte. Přihrádka na mléčné výrobky: Uchopte ji na obou stranách a vytažením nahoru ji vyjměte. Jak čistit Vnitřní prvky K čištění používejte hadřík namočený do vody s trochou mírného (neutrálního) čisticího prostředku. Přihrádky v mrazničce a v chladničce Uchopte je na obou stranách a vytáhněte je nahoru. Těsnění dveří Používejte hadřík namočený do vody s trochou mírného (neutrálního) čisticího prostředku. Odkládací přihrádky v mrazničce a v chladničce Otevřete co nejvíce dveře a odkládací přihrádky vytáhněte směrem dopředu. Zadní strana (oblast kompresoru) Minimálně jednou za rok odstraňte prach z větrací mřížky. K čištění používejte vysavač. Přihrádka na zeleninu a na ovoce Vytáhněte je dopředu a povytažením nahoru je vyjměte. Varovný pokyn V žádném případě nepoužívejte benzin, čisticí benzin, ředidla nebo podobné prostředky. Mohou způsobit poškození spotřebiče. 17

20 Než budete volat do servisu... Než budete volat do servisu, přečtěte si následující rady k řešení problémů a proveďte doporučená opatření. Problém Zkontrolujte Odstranění Vnitřek chladničky 1 Je zasunutá vidlice síťové- 1 Zasuňte vidlici chladničky do zásuvky. se neochlazuje. ho přívodu chladničky do Mrazicí a chladicí zásuvky? výkon je slabý. 2 Není regulátor teploty nasta- 2 Nastavte regulátor teploty na "střední" ven na slabý režim? [middle] nebo "silný" [strong] režim. 3 Není chladnička vystavena 3 Postavte chladničku na místo, kde přímým slunečním paprskům, nebude vystavena přímým slunečním nebo nestojí vedle zdroje paprskům a kde se v jeho blízkosti tepla (např. topení)? nenachází žádný zdroj tepla. 4 Nestojí chladnička zadní 4 Ponechte mezi zadní stěnou chladničstěnou příliš těsně u zdi? ky a zdí dostatečnou vzdálenost (více než 10 cm). Potraviny v chlad- 1 Není regulátor teploty nasta- 1 Nastavte regulátor teploty na "střední" ničce jsou zmrzlé. ven na režim "silný" [strong]? [middel] nebo "slabý" [soft] režim. 2 Není okolní teplota příliš 2 Pokud okolní teplota klesne pod 5 C, nízká? mohou potraviny zmrznout. Přemístěte potraviny tam, kde je teplota vyšší než 5 C. 3 Nejsou potraviny s vysokým 3 Potraviny s vysokým obsahem vody obsahem vody nebo vlhkosti vody nebo vlhkosti uložte na odkládapříliš blízko u otvorů vyfukují- cí přihrádky v blízkosti dveří. cích studený vzduch? Chladnička vydává 1 Není podlaha pod chladnič- 1 Postavte chladničku na místo podivné zvuky. kou nerovná? s rovnou podlahou. 2 Není vzdálenost mezi chlad- 2 Nechte dostatek místa za chladničkou a zdí příliš malá? ničkou. 3 Nedotýká se chladnička 3 Odstraňte předměty, které na chladničjiných předmětů? ce stojí nebo které se jí dotýkají. Z chladničky se 1 Nenacházejí se v chladničce 1 Potraviny vždy zabalte nebo přikryjte. šíří nepříjemné nezabalené nebo nepřikryté zápachy. potraviny? 2 Nenacházejí se na odkláda- 2 Chladničku pravidelně čistěte. Pokud cích plochách nebo v přihrád- se na součástech chladničky jednou kách zbytky potravin? usadí zápachy, nebo proniknou dovnitř, dají se už jen těžko odstranit. 3 Nejsou některé potraviny 3 Neskladujte potraviny příliš dlouho. uskladněné v chladničce už příliš dlouho? 18

21 Děje se něco zvláštního? Žádnou paniku. Tady najdete odpověď. Situace Teplo Přední strana a boky chladničky jsou na dotek teplé nebo horké. Dveře váznou Dveře se nedají snadno otevřít. Podivné zvuky Ozývají se takové zvuky, jako by z chladničky vytékala voda. Části nacházející se uvnitř chladničky se v dů- sledku teplotních změn roztahují nebo smršťují. Takové zvuky se objevují ve chvíli, kdy se vnitřek chladničky ochlazuje nebo když jsou otevřeny dveře chladničky. Ozývají se takové zvuky, jako by uvnitř něco praskalo. Ozývá se bručení nebo bzučení. Ojínění a/nebo orosení se může objevit v ná- sledujících případech: Při vysoké teplotě a/nebo vysoké vlhkosti vzduchu v okolí chladničky. Když jsou příliš dlouho otevřené dveře chladničky. Když jsou v chladničce uskladněny nepřikryté a nezabalené potraviny s vysokým obsahem vody. Stejný efekt můžete pozorovat, když lijete studenou vodu do sklenice a vnější stěna sklenice se orosí. Mráz a orosení Stěna a/nebo povrch nádob s potravinami v mrazicím a v chladicím prostoru se ojíní nebo orosí. Kryt osvětlení vnitřního prostoru se orosí. Vnější povrch chladničky se orosí. Vysvětlení Potrubí s chladicím médiem je uloženo pod povrchem, aby nedocházelo k tvoření vlhkosti. Když dveře zavřete a ihned je znovu otevřete, nejdou dveře snadno otevřít. Dovnitř se dostal teplý vzduch a došlo k rozdílu tlaků. Počkejte minutu a teprve pak dveře otevřete. Tento zvuk může způsobovat chladicí médium, které cirkuluje v chladicím potrubí a zajišťuje chlazení, v době, kdy se kompresor rozbíhá nebo vypíná. Tento zvuk může způsobovat také voda z tající námrazy. (Tato chladnička je vybavena automatickým systémem odmrazování.) Tyto pracovní zvuky se mohou objevit při provozu kompresoru nebo ventilátorů k cirkulaci studeného vzduchu. (Když chladnička nestojí na rovné ploše, mohou být takové zvuky hlasitější.) Žárovka vyzařuje během provozu teplo. Když necháte příliš dlouho otevřené dveře chladničky, může se kryt v důsledku změny teploty orosit. Když je v okolí chladničky velké vlhko, může se vlhkost srazit na vnější straně chladničky, která se tak orosí. 19

22 Jak instalovat přívod vody (platí pro modely se zásobníkem na vodu a led) 1. Pro provoz automatického výrobníku ledu se tlak vody musí pohybovat v rozmezí 2,0 12,5 bar. Zkouška tlaku vody: Když se šálek o objemu 180 cm 3 naplní vodou během 10 sekund, je tlak vody odpovídající. 2. Pokud připojujete vodu pomocí hadice dbejte, aby se nedotýkala teplých míst. 3. Vodní filtr pouze "filtruje" vodu, neodstraňuje bakterie ani mikroby. 4. Pokud tlak vody není natolik vysoký, aby výrobník ledu pracoval, je třeba použít přídavné čerpadlo vody. 5. Životnost filtru závisí na používání chladničky. Doporučujeme vám ovšem, abyste filtr vyměnili minimálně každých 6 měsíců. Umístěte filtr tak, aby byl lehce přístupný (vyjmutí a nasazení). 6. Po instalaci chladničky a po připojení systému napájení vodou nastavte na ovládacím panelu volbu VODA a stiskněte tlačítko na 2 3 minuty, aby se zásobník naplnil vodou a abyste mohli vodu odebírat. 7. Na všechny přípojky potrubí/hadice použijte těsnicí pásku, abyste předešli eventuálnímu vzniku netěsností. 8. Vodovodní hadice musí být připojena na studenou vodu. SADA NA PŘIPOJENÍ VODY Zkontrolujte díly na připojení vody vyobrazené dole. spojovací kus držák A/B ( ) ( ) 4 vruty spony ( ) ( ) filtr vodovodní hadice ( ) (A: B: ) 20

23 Postup instalace (platí pro modely se zásobníkem na vodu a led) 1. Montáž spojovacího potrubí k vodovodnímu připojovacímu kohoutu Obrázek A spojovací kus A vodovodní kohout spojovací kus B Obrázek B spojovací kus A vodovodní kohout vodovodní hadice gumový těsnicí kroužek vodovodní hadice gumový těsnicí kroužek Pozor Gumový těsnicí kroužek vložte nejdříve na vnitřní stranu spojovacího kusu ještě předtím, než ho budete šroubovat na vodovodní kohout. 2. Příprava instalace vodního filtru 1) Změřte přibližnou vzdálenost mezi filtrem a vodovodní hadicí a hadici k filtru vertikálně zkraťte. 2) Připojte hadice na filtr, jak je patrné ze schématu. Pozor Když hadici zkracujete, ponechte dostatečnou vzdálenost. 3. Odstranění zbytků ve filtru vodovodní hadice k vodovodnímu kohoutu filtr k chladničce v pravém úhlu 1) Otočte hlavní vodovodní kohout, nebo ho odblokujte a zkontrolujte, zda z hadice teče voda. 2) Pokud voda neteče, zkontrolujte, zda je otevřen kohout na přívodu vody. 3 Nechte ventil otevřený, dokud nezačne vytékat čistá voda. Voda může zpočátku obsahovat zbytky z filtru (z výrobního procesu). vodovodní hadice vodovodní hadice k chladničce vodovodní kohout voda 21

24 4. Montáž pouzdra filtru 1) Upevněte pouzdro filtru k levé/pravé straně zadní stěny chladničky. V případě, že pouzdro není dobře upevněné, odstraňte černý papír z pásky na pouzdře filtru a upevněte ho. 2) Zasuňte filtr do pouzdra filtru. 5. Připojení vodovodní hadice k chladničce 1) Demontujte dole na zadní stěně chladničky kryt. 2) Vsaďte do vodovodní hadice upevňovací kroužek. (Dbejte na směr otáčení matice.) 3) Zaveďte vodovodní hadici nahoře do přívodního vodovodního ventilu a upevněte ji otočením matice ve směru hodinových ručiček. (Přívodní vodovodní ventil se nachází vpravo v oblasti motoru.) 4) Zkontrolujte, zda hadice nejsou zalomené a zda někde neteče voda; v případě nutnosti zkontrolujte spoj a znovu ho proveďte. 5) Vodovodní hadice by měla procházet mezi drážkou zadní stěny chladničky a krytem motoru Pozor Táhněte hadici svisle, jak je zobrazeno na schématu. vodovodní hadice vodovodní hadice matice přívodní vodovodní kohout 6. Upevnění vodovodní hadice 1) Upevněte vodovodní hadici [připojovacím kusem A]. 2) Zkontrolujte, zda hadice není zalomená, nebo někde zmáčknutá. V případě potřeby ji opravte, abyste zabránili eventuálnímu úniku vody. spona A vodovodní hadice 22

25 7. Po instalaci přípojky vody 1) Zasuňte vidlici síťového přívodu chladničky do zásuvky a stiskněte na ovládacím panelu na 2 3 minuty tlačítko WATER [VODA], abyste odstranili vzduch (bubliny) z potrubí a nechte vodu odtočit. 2) Znovu zkontrolujte, zda se v systému přítoku vody (hadice, připojovací hadice a potrubí) nenacházejí netěsnosti. V případě potřeby hadice znovu upravte, aniž byste pohybovali chladničkou. spojovací kus vodovodní hadice vodovodní kohout Servis Při používání spotřebiče může dojít k problémům. Než budete volat servis zkontrolujte podle tabulky v návodu, zda problém neodstraníte sami. Zásahy do vašeho spotřebiče smí provádět jen: autorizovaný servis. Při hlášení poruchy uvádějte úplné typové označení vaší chladničky (model; typ; sériové číslo). Tyto údaje najdete na typovém štítku upevněném na vaší chladničce. TENTO SPOTŘEBIČ ODPOVÍDÁ SMĚRNICÍM EU 73/23, 93/68, 89/336, 96/57, 92/31, 94/62 23

26 INFORMAČNÍ LIST Obchodní značka DE DIETRICH Model (typ) DKA 866 M/X Typ spotřebiče 7 Třída energetické účinnosti [1] A+ Spotřeba el. energie [2] kwh/rok 424 Čistý úložný objem chladničky l 334 Čistý úložný objem mrazničky l 170 Počet hvězdiček 4 Doba náběhu teploty (skladování) hod 5 Mrazící výkonnoswt Kg/24hod 10 Třída klimatu SN/T Hluk [3] db(a) 44 Poznámky k tabulce: [1] Na stupnici od A (vyšší) po G (nižší). [2] Spotřeba el. enargie je výsledkem zkoušky dle mezinárodních norem. Skutečná spotřeba je závislá na umístění a používání spotřebiče včetně otvírání dveří. [3] Deklarovaná hladina akustického výkonu vyzařovaného spotřebičem a šířeného vzduchem 24
