1 CZ technický manuál Venkovní rolety

2 Obsah - Venkovní rolety Označení výrobku CE 3 Produktové tolerance 4 Venkovní roleta Vivera / Vivera-Sectra 5 Základní specifikace produktu 5-8 Vyměření a montáž 9-13 Schématické řezy Venkovní roleta do překladu HELUZ 20 Základní specifikace produktu Vyměření a montáž Motory 26 Krycí schránky 28 Vodící lišty 33 Lamely 36 Komponenty 37 Značka symbolizující mnohaletou tradici, nevyčíslitelné investice do vlastního vývoje, používání kvalitních materiálů, technologickou vyspělost, spolehlivou práci stovek zaměstnanců a mnoho dalších parametrů, které tvoří jeden celek finální výrobek společnosti ISOTRA. 2

3 venkovní rolety Označení výrobku CE Všechny venkovní rolety firmy ISOTRA a.s. vyhovují normě ČSN EN 13659:2007 Evropská značka shody CE označení uvedené na výrobcích: ISOTRA a.s. Bílovecká 2411/1, Opava IČ: EN Evropská značka shody CE označení uvedené v průvodních obchodních dokladech: ISOTRA a.s. Bílovecká 2411/1, Opava 07 EN 13659:2015 VIVERA CPR 020/2017 Vnější protisluneční clona Odolnost proti větru: 0-6 Přídavný tepelný odpor ΔR: 0,18 m2.k/w Celkový činitel prostupu sluneční energie gtot: 0,026-0,08 ISOTRA a.s. Bílovecká 2411/1, Opava 07 EN 13659:2015 HELUZ CPR 021/2017 Vnější protisluneční clona Odolnost proti větru: 0-6 Přídavný tepelný odpor ΔR: 0,18 m2.k/w Celkový činitel prostupu sluneční energie gtot: 0,026-0,08 Norma EN omezení ovládací síly u manuálního ovládání Váha roletového pancíře v závislosti na hodnotách váhy lamel (kg/m 2 ) a celkové plochy rolety (m 2 ) M 317; M 328; MY 442; AR377 M 317; Použití MY 442 lamely m 2 MY 442 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 Typ lamely kg/m 2 váha roletového pancíře (kg)* M 317 2, M 328 2, MY 442 2, *Váha roletového pancíře je zaokrouhlená! Ovládání Max. váha pancíře (kg) šňůra 5 pásek 9 naviják s klikou P/Š 9 klika 15 motor 29 Výběr typu ovládání v závislosti na váze roletového pancíře (kg) m 2 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 Typ lamely kg/m 2 M 317 2, ,2,3,4,5 1,2,3,4,5 1,2,3,4,5 4,5 4,5 4,5 4,5 4,5 5 5 M 328 2, ,2,3,4,5 1,2,3,4,5 1,2,3,4,5 4,5 4,5 4,5 4,5 MY 442 2, ,2,3,4,5 1,2,3,4,5 4,5 4,5 4, Vysvětlivky pásek 1 šňůra 2 naviják s klikou P/Š 3 klika 4 motor 5 všechny typy ovládání 6 3

4 PRODUKTOVÉ TOLERANCE Výrobce: ISOTRA a.s., Bílovecká 2411/1, Opava, IČ: Výrobek: VENKOVNÍ ROLETY Přehled produktových tolerancí slouží ke stanovení přípustné hranice shody a neshody výrobku. Tento list lze využít jako argumentace proti neoprávněným reklamacím klientů. Venkovní rolety jsou složené z množství elementů s různými materiálovými vlastnostmi a výrobními tolerancemi. I přes optimálně zvolené produkty může i při nové instalaci vzhledem k produktové toleranci dojít k rozdílům od ideální funkce. Venkovní rolety jsou produktem, který je neustále vystavován vlivu počasí především teploty, vlhkosti, povětrnostním vlivům a špíně. Tyto mají velký vliv na funkci a vzhled venkovní rolety. Odchylky od tabulkových hodnot můžou být v určitém rozsahu našimi techniky zkorigovány. Prosím mějte na vědomí: Uvedené mezní hodnoty jsou vytvořeny na základě aktuálního stavu techniky, příslušných technických norem a na základě dlouholeté zkušenosti. Platné jsou tabulkové hodnoty jen pro venkovní rolety v rámci povolených výrobních rozměrů, které naleznete v našem aktuálním technickém katalogu. Vlastnost Popis odchylky Tolerance Šířka rolety do 2000 mm +0, -3mm 1 Šířka rolety Šířka rolety od 2000 mm do 4000 mm +0, -4mm Šířka rolety nad 4000 mm +0, -5mm Výška rolety do 1500 mm +0, -4mm 2 Výška rolety Výška rolety od 1500 do 2500 mm +0, -6mm Výška rolety nad 2500 mm +0, -10mm 3 Křivost pancíře Odchylka od rovnoměrnosti max. 15mm 4 Šikmý chod pancíře Odchylka od rovnoměrnosti +/- 10mm 5 Délka chodu rolety Nepřetržitá délka běhu motoru max. 4min 6 Propustnost světla - dle ČSN EN V uzavřeném stavu není žádný horizontální průhled z venku dovnitř. přípustné V uzavřeném stavu není žádný horizontální průhled z vnitřku ven. přípustné 7 Akustika Chodové a vypínací zvuky jsou dány technickým řešením. přípustné Hluk dle síly větru. přípustné 4

5 venkovní rolety Vivera VARIANTA SE SÍTI PROTI HMYZU Vysoký stupeň zastínění a snižování hladiny venkovního hluku Možnost elektrického ovládání Vhodná pro dodatečnou montáž na rám okna nebo na fasádu Možnost varianty pro zaomítání pod fasádu nebo zateplovací systém Hliníkové lamely plněné PUR pěnou Možnost provedení s integrovanou sítí proti hmyzu 5

6 Venkovní roleta Vivera / Vivera-Sectra Základní specifikace produktu G Ovládání Šňůra Pásek Klika Pružina Klikový navíječ šňůry Klikový navíječ pásku Motor Standardní rozměry Vivera - slouží k vytahování a spouštění rolety. Šňůra ø 4,5 mm v barvě bílé nebo hnědé. - slouží k vytahování a spouštění rolety. Pásek šíře 14 mm v barvě bílé nebo hnědé. - slouží k vytahování a spouštění rolety. Klika - vyrobena z plastu a oceli (trubka ø 15,5 mm nebo ø 13 mm). Průchod kliky pod úhlem 45 nebo slouží k vytahování a spouštění rolety. Roleta je ovládaná ručně, přičemž zpětné navinutí rolety zajišťuje předepjatá pružina, který je uložená v hřídeli. Nutno použít lamely bez otvorů v zámku. Nutno použít zámek nebo západky v dolní liště. - slouží k vytahování a spouštění rolety. Barva bílá nebo hnědá. - slouží k vytahování a spouštění rolety. Barva bílá nebo hnědá. - s krouticím momentem 4 20 Nm se montuje do osmi-hranné hřídele o průměru 40 mm nebo 60 mm. V závislosti na rozměrech rolety lze jedním motorem ovládat i více rolet současně. Lamela Ovládání Šířka (mm) Výška (mm) Garantovaná plocha (m 2 ) min. max. min. max. max. M328 šňůra, pásek ,5 klika, motor ,8 M317 šňůra, pásek ,2 klika, motor ,5 MY442 motor ,5 Standardní rozměry Vivera-Sectra Šířka (mm) Výška (mm) Garantovaná plocha (m Lamela 2 ) min. max. min. max. max. M328, M317, MY Pro stanovení výšky boxu u motorického ovládání musíme brát v úvahu, že se do daného boxu vejde roleta o celkové výšce 100mm kratší, než je standard pro manuální ovládání. Společný box pro venkovní rolety podomítkové je max. 4 m, pro přiznané max. 5,5 m. 6

7 venkovní rolety VIVERA ( ) poz. název položky obchodní název číslo výkresu 4-55 Sestava krycí schránky XXXX 4-55 Nýt trhací Al 4x10 Din 7337 A SC XXXX 60 Motory (SOMFY) EX. ROLETY Závěs Octoeasy - jednočlánkový, hř. 40 mm, box PR0648/ Závěs Octoeasy - jednočlánkový, hř. 60 mm, box PR0648/ Závěs Octoeasy - dvoučlánkový, hř. 40 mm, box PR0648/ Závěs Octoeasy - dvoučlánkový, hř. 60 mm, box PR0648/ Manuální ovládání Pásek 14 mm hnědý / šedý PR0143/XXXX XXXX 61 Pásková rolna - bílá / hnědá PR0136/XXXX XXXX 61 Pružina OCTO mm PR0092/ Držák pružiny MINI pro max. 30 kg PR Redukce pro VR30 PR Průchodka kabelu gumová pr. 11/7 ZP Motory (GEIGER) EX. ROLETY Motory (BECKER) EX. ROLETY Vodicí lišta A3 PR0109/XX XXXX 70 Zaoblený kryt vodicí lišty FAR-ES PR0329/XX XXXX 70 Vrut 3,5x9,5 DIN 7504 M, Zn A 67/ Aretační klips PR0168/ Lamela roletová PANCÍŘ Hliník. roletová lamela M 317-bez prosvětl. otvorů PR0165/XX/B XXXX 80 Hliníková roletová lamela viz Lamely 80 Západka 10x3 mm do koncové lamely 8 mm PR Otočná zarážka ABS - ČERNÁ - PÁR RP0291/ Zátka pro SL-ES, černá PR0332/ Ukončovací lišta SL-ES PR0331/XXXX XXXX 80 Vložka těsnění kulatá do koncové lamely PR Ukončovací lišta SL KU-N PR0431/XX XXXX 80 Otočná zarážka Poly, transparentní -PÁR PR Zámek cylindrový do KL kulatý bílý/hnědý/šedý PR0207/XX XXXX 80 Kryt zámku pro KL kulatý bílý/hnědý/šedý PR02208/XX XXXX 80 Závaží koncové lišty 18x3 PR Balení příslušenství dle sumáře Selve-páskový navíječ, bez pásku - bílý/hnědý PR0131/XXXX XXXX 300 Selve-páskový zapuštěný navíječ, bez pásku - bílý/hnědý PR0133/XXXX XXXX 300 Selve-navíječ páskový klikový bez pásku- bílý/hnědý PR0138/XXXX XXXX 300 Selve-páskový částečně zapuštěný navíječ,bez pásku- bílý/hnědý PR0286/XXXX XXXX 300 Selve-šńůrový- klikový navíječ, bez šňůry - bílý/hnědý PR0140/XXXX XXXX 300 Selve-šňůrový navíječ, bez šňůry - bílý/hnědý PR0135/XXXX XXXX 300 Držadlo Al venkovní bílé/hnědé SC 209 XXXX XXXX 300 Víčka krycí 10 mm ZP0013/XXXX Vrut 2,9x6,5, DIN 7981 C,H, Zn, půlkul.hl.kříž. DZ Úchyt motoru MLP PR Úchyt motoru MLP PR Úchyt motoru MLP PR Úchyt motoru MLP PR Úchyt motoru MLP PR Úchyt motoru MLP PR

8 Technické parametry el. motoru Hřídel Max. plocha rolety Kroutící moment Otáčky Max. doba chodu Příkon Stupeň krytí Délka kabelu 40 3,8 m 2 4 Nm 14ot./min. 4 min. 65 W IP44 3 m 40 5,8 m 2 9 Nm 14ot./min. 4 min. 100 W IP44 3 m 60 7,9 m 2 15 Nm 17ot./min. 4 min. 140 W IP44 1 m 60 4,1 m 2 6 Nm 17ot./min. 4 min. 90 W IP44 1 m 60 5,3 m 2 8 Nm 17ot./min. 4 min. 90 W IP44 1 m 60 6,6 m 2 10 Nm 17ot./min. 4 min. 120 W IP44 1 m 60 7,8 m 2 20 Nm 17ot./min. 4 min. 160 W IP44 1 m Lamely M317 M328 MY442 Vivera, Heluz Vivera, Heluz Vivera, Heluz Al Al Al Technická data ( mm) M317 M328 MY442 krycí výška tloušťka síla materiálu váha max. šířka max. plocha 37 7,6 0,3 2,8 kg/m ,5 m ,8 0,28 2,6 kg/m ,8 m ,3 0,3 2,85 Kg/m ,5 m2 Vivera Tabulka vinutí pro 40 mm hřídel 8-hran. Velikost schránky Lamela M317 M328 MY442 Výška rolety (mm) manuální ovládání motor manuální ovládání motor manuální ovládání motor Tabulka vinutí pro 60 mm hřídel 8-hran. Velikost schránky Vivera-Sectra Tabulka vinutí pro 40 mm hřídel 8-hran. Velikost schránky Lamela M317 M328 MY442 Výška rolety (mm) manuální ovládání motor manuální ovládání motor manuální ovládání motor Tabulka vinutí pro 60 mm hřídel 8-hran. Velikost schránky Lamela M317 M328 MY442 Výška rolety (mm) manuální ovládání motor manuální ovládání motor manuální ovládání motor Lamela M317 M328 MY442 Výška rolety (mm) manuální ovládání motor manuální ovládání motor manuální ovládání motor

9 venkovní rolety Vyměření Předokenní roleta Nadokenní roleta Roleta zaomítací v š š v v š š v VÝŠKA VÝŠKA OKENÍHO OTVORU NADOKENNÍ PŘEKLAD VÝŠKA VÝŠKA OKENÍHO OTVORU NADOKENNÍ PŘEKLAD ŠÍŘKA ŠÍŘKA OKENÍHO OTVORU ŠÍŘKA ŠÍŘKA OKENÍHO OTVORU Objednací rozměry jsou rozměry hotové rolety. Šířka rolety = š Výška rolety = v Šířku i výšku měříme vždy minimálně ve třech místech. Výrobní rozměr rolety je vždy nejmenší naměřená hodnota. Zásadně zaměřujeme až po osazení stavebního otvoru rámem, příp. oknem až je dokončeno venkovní i vnitřní ostění, včetně parapetů. Způsob zaměření venkovních rolet je natolik specifická záležitost, že technickou stránku doporučujeme vždy konzultovat na staveništi. Jsou možná i jiná specifická řešení. Montáž Montáž smí provádět jen kvalifikovaný odborný pracovník! Stavební připravenost pro montáž: hotové ostění, fasáda probarvená, hotové vnější parapety. Prostor pro montáž nahoře 5-10 mm (uzavřít těsnící hmotou) po stranách rovněž ca. 5 mm dole: nechat vzdálenost max. 5 mm mezi vod. lištou a parapetem Nářadí k montáži 1. Svinovací metr 2. Vodováha 3. Tužka 4. Kladívko 5. Vrtačka elektrická a vrtáky dle podkladního materiálu 6. Akumulátorová vrtačka 7. Magnetický nástavec 8. Bity PZ2, PH2, magnetický nastavec na šestihrannou hlavu 8 a Sada imbusových klíčů 10. Montážní kabel 11. Malá račna a ořech Sada šroubováku izolovaných elektro Montáž do fasády Montáž na fasádu 9

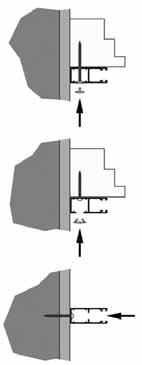

10 Kontrola Před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže či vlastní žaluzie, sdělte prosím výrobci. Postup montáže 1. Zkontrolovat rozměry rolety a stavebního otvoru nebo okna 2. Na schránce vyříznout výstup pro pásek, kabel nebo kliku kuželové převodovky a vyvrtat na stěně nebo okně průchod. Aby se zamezilo poškození pásku je nutné vrtat tento průchod pro pásek pokud možno kolmo. Dát pozor při vrtání otvoru pro klikovou tyč, čtyřhran musí být umístěn centrálně ve vrtané díře a nesmí se v otvoru dotýkat stěn a tím drhnout o ně. (U pásku 14 mm vrtat ca. 16 mm / u pásku 23 mm vrtat otvor ca. 32 mm / pro kabel vrtat ca. 10 mm / pro kužel. převodovku se řídit návodem). Dbáme na přesné vodorovné a svislé umístění rolety! 3. Zasunout vodící lišty do nohy bočnice, zkontrolovat stejnou výšku vodících lišt. (Zasouváním vodící lišty do bočnice se nesmí poškodit náběh pancíře umístěný v bočnici!) 4. Označení míst vrtání, ve kterých se šrouby upevní roleta. (Velikost podle použitého zdiva a šroubů.) Vyříznout těsnící vložku viz. obrázek na druhé straně. Ovládání páskem nebo šňůrou: Stupňovité vrtání pro použití krycích víček z PVC Vrtání vodící lištou (bez krycích víček) 5. Na pásek nasunout pásk. průchodku, umělohmotnou trubku, páskovou rolnu atd.(rolnou dolu, kartáčkem nahoru). 6. Zavěsit pásek nebo šňůru do pérového úchytu tak, aby se pásek při pohybu pancíře nahoru automaticky navíjel do navíječe (podle provedení musí být navíječ otevřen a pásek zaháknut a zajištěn do pérového mechanizmu). Upozorňujeme, že při zkracování pásku musí být roletový pancíř spuštěný. Při práci s páskem musí být zajištěn pérový mechanizmus proti navinutí! 7. Upevnění navíječe na rám okna nebo na stěnu. 8. Upevnění páskové průchodky na stěně nebo okenním rámu (rolna usnadňuje pohyb pásku). 10

11 venkovní rolety Ovládání motorem: 9. Přivést kabel od motoru ke spojovací krabici. Pozor : Je nutné zapojení kabelů podle nákresu dodavatele motoru. Práce se součástkami spojenými s elektrickým proudem musí být prováděny vyškolenými odborníky. Během zapojování musí být celé el. vedení bez proudu. Motory jsou již přednastavené, ale v místě zabudování rolety musí být odzkoušeny a nastavení hranic doladěno. Ovládání klikou: 10. Prostrčení zdí čtyřhranného kloubového uložení a upevnění do kuželové převodovky (ve schránce, podle provedení musí být čtyřhran zkrácen). 11. Upevnění kloubového uložení přiloženými šrouby na stěně nebo okenním rámu. 12. Kliku (profil. trubku) nastrčit do kloubového uložení a fixovat zajišťovacím klipsem (umělohmotný kroužek). 13. Upevnění držáku kliky na rámu okna nebo na stěně. 14. Provedení schránky pod omítku: Schránku uchytit na zeď podomítkovými sponami. Před začátkem omítacích prací je nutné zakrytí spojů mezi schránkou a zdí velkoplošným spojem. (Dodatečné upevnění a armování slouží k zamezení vzniku prasklin pnutím.) Montáž a servis rolet musí být prováděn vyškolenými odborníky! Počet upevnění jedné vodící lišty: Výška rolety do Výška rolety do 150 cm > 2 upevňovací body v jedné vodící liště 250 cm > 3 upevňovací body v jedné vodící liště Tyto údaje jsou platné při montáži do dostatečně nosného zdiva. Totéž je platné pro údaje přiloženého spojovacího materiálu. Upevňovací materiál musí být zvolen podle pevnosti zdiva a statických podmínek konkrétního případu. Od váhy rolety 20 kg je nutné další upevnění roletové schránky do zdiva. U roletových schránek v provedení pod omítku musí být ještě schránky upevněny do zdiva. Vrtání vodících lišt A) z čela čela 200 1/ , ,3 1/ ,4 B) z boku boku 22 11

12 Vyříznutí těsnění vodící lišty Aby se zamezilo zaháknutí roletového pancíře v náběhu: těsnící vložka vodící lišty se musí ve vrchní části náběhu ca.15 mm od vrchního okraje vyříznout. (Před montáží vodících lišt!) špatně! správně správně Demontáž revizního krytu schránky musí být možná stále. Proto nemůže být revizní kryt zaomítnut nebo jinak pevně uchycen do stavby. Pro provedení schránek pod omítku je připevněn nýtem k bočnici pásek, který může být zaomítán. Varianty montáže Montáž, Vivera, Sectra Montáž A Montáž na rám okna. Připravíme otvor pro průchod ovládacích mechanismů do interiéru, podle způsobu ovládání připravíme průchod pro šňůru, kliku nebo elektrický kabel a roletu spustíme do dolní polohy. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na rám okna. Šrouby zakryjeme krytkami. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru,popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Nevýhodou montáže v případě, že na okně není rozšiřovací profil, je zmenšení světlosti okna. 12

13 venkovní rolety Montáž rolet Vivera, Sectra - zaomítací Montáž A Montáž na rám okna. Výhodou těchto rolet je jejích ukrytí pod fasádní nebo zateplovací systém který, nenarušuje estetiku budovy. Box je opatřen zaomítací lištou s heraklitem nebo polystyrénem pro snadné omítnutí. Používáme PSV pro Rono překlady a PS- 8 pro nadměrné rolety s upevňovacím úhelníkem. Připravíme otvor pro průchod ovládacích mechanismů do interiéru, podle způsobu ovládání připravíme průchod pro šňůru, kliku nebo elektrický kabel a roletu spustíme do dolní polohy. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na rám okna. Šrouby zakryjeme krytkami. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Montáž rolet Vivera-Sectra Montáž A Montáž na rám okna. Připravíme otvor pro průchod ovládacích mechanismů do interiéru, podle způsobu ovládání připravíme průchod pro šňůru, kliku nebo elektrický kabel a roletu spustíme do dolní polohy. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na rám okna. Šrouby zakryjeme krytkami. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Do vodící lišty vyvrtáme otvory pro aretaci sítě. Roletu SECTRA můžeme namontovat také do nadokenních kapes nebo překladů. 13

14 Montáž rolet Vivera Montáž B Obrácená montáž na rám okna. Box je našroubován čelem na rám okna a vodítka jsou od okna vzdálená dle velikosti boxu. Připravíme otvor pro průchod ovládacích mechanismů do interiéru, podle způsobu ovládání připravíme průchod pro šňůru, kliku nebo elektrický kabel a roletu spustíme do dolní polohy. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na rám okna. Šrouby zakryjeme krytkami. Vodící lišty přišroubujeme do špalety okna. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Montáž D Montáž na rám okna z interiéru. Jedná se prakticky o montáž A, s tím rozdílem, že roleta i ovládání rolety je uvnitř místnosti. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na rám okna. Šrouby zakryjeme krytkami. Provedeme kompletaci ovládání. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Montáž E Montáž na fasádu. Připravíme otvor pro průchod ovládacích mechanismů do interiéru, podle způsobu ovládání připravíme průchod pro šňůru, kliku nebo elektrický kabel a roletu spustíme do dolní polohy. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na fasádu. Šrouby zakryjeme krytkami. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Vodící lišty by měly mít dorazy. 14

15 venkovní rolety Schématické řezy pro jednotlivé typy ovládání Roleta ovládaná páskem - vertikální řez Pozn.: Jedná se o schématický nákres jehož podoba se mění dle konfigurace daného výrobku. 15

16 Roleta ovládaná klikovým navíječem - vertikální řez Pozn.: Jedná se o schématický nákres jehož podoba se mění dle konfigurace daného výrobku. 16

17 venkovní rolety Roleta ovládaná klikou - vertikální řez Ø Ø24 Ø12 Ø21 Pozn.: Jedná se o schématický nákres jehož podoba se mění dle konfigurace daného výrobku. 17

18 Průchodka kliky PR0186 ( ) ,5 X 18

19 venkovní rolety Roleta ovládaná pružinou i motorem - vertikální řez Pozn.: Jedná se o schématický nákres jehož podoba se mění dle konfigurace daného výrobku. 19

20 Venkovní roleta do překladu HELUZ Základní specifikace produktu RHE LAMELA 190, 200 RHE 196 RHE 168/1 PR RHE , 271 PR NRS 0036 PR PR PR PR PR PR RHE 017/90 ROLETA DO PŘEKLADU HELUZ XXXX-E Ovládání Pásek Motor - slouží k vytahování a spouštění rolety. Pásek šíře 22 mm v barvě šedé. - s krouticím momentem 4 20Nm se montuje do osmi-hranné hřídele o průměru 60 mm. Standardní rozměry Lamela Ovládání Šířka (mm) Výška (mm) Garantovaná plocha (m 2 ) min. max. min. max. max. M328 popruh ,5 motor ,8 M317 popruh ,2 motor ,5 MY442 motor ,5 Společný box pro venkovní rolety podomítkové je max. 4 m, pro přiznané max. 5,5 m. 20

21 venkovní rolety Roleta do překladu HELUZ - společná vodící lišta P 021/5 P 021/6 70 PR PR 0114 PR RHE LAMELA 190, 200 RHE 196 RHE 168/1 PR RHE , 271 PR NRS 0036 PR PR PR PR PR PR RHE 017/90 ROLETA DO PŘEKLADU HELUZ PROVEDENÍ SE SPOLEČNOU LIŠTOU XXXX-E Roleta do překladu HELUZ - spojené rolety A1 - ŠÍŘKA 1. ROLETY A2 - ŠÍŘKA 2. ROLETY TELESKOPICKÝ DRŽÁK VODÍCÍ LIŠTY P 021/5, P 021/6 + DF A DOPORUČENÉ MNOŽSTVÍ TELESKOPICKÝCH DRŽÁKŮ PRO VODÍCÍ LIŠTU DF A3 VÝŠKA ROLETY [cm] POČET DRŽÁKŮ TELESKOPICKÝ DRŽÁK P 021/5, P 021/6 SPOJENÉ ROLETY DO PŘEKLADU HELUZ XXXX-E 21

22 Roletový překlad HELUZ pozice Název položky Obchodní název Číslo výkresu 1 Motorový pohon Manuální pohon Al. pouzdro vodící lišty RHE Al. vodící lišta bez kartáčku RHE017/ Kartáček vodící lišty RHE Lamely viz Lamely vz. str ,200 Sponka PR Ukončovací lišta PR xxxx 220 Sponka PR Západka 10x3 mm do koncové lamely PR Zámek cylindrový do KL kulatý PR Kryt zámku pro KL kulatý PR xxxx 260 Narážecí stopka 28mm NRS PVC zarážka pro koncovou lamelu PR ,271 Závaží koncové lišty PR Technické parametry el. motoru Hřídel Max. plocha rolety Kroutící moment Otáčky Max. doba chodu Příkon Stupeň krytí 60 7,9 m 2 15 Nm 17ot./min. 4 min. 140 W IP44 1 m 60 7,8 m 2 20 Nm 17ot./min. 4 min. 160 W IP44 1 m 60 6,6 m 2 10 Nm 17ot./min. 4 min. 120 W IP44 1 m 60 5,3 m 2 8 Nm 17ot./min. 4 min. 90 W IP44 1 m 60 4,1 m 2 6 Nm 17ot./min. 4 min. 90 W IP44 1 m Délka kabelu Heluz Tabulka vinutí pro 40 mm hřídel 8-hran. Prostor v překladu Lamela M317 M328 MY442 manuální manuální manuální motor motor ovládání ovládání ovládání motor

23 venkovní rolety Vyměření a montáž rolet do překladu HELUZ Pouzdra pro vodící lišty lze zapustit do izolačního sendviče. Vodící lišty rolet je rovněž možné připevnit pomocí úchytů na okenní rám. Osazení pouzdra rolety se zapuštěnou vodící lištou - standardní montáž šířka rolety vodící lišta roleta montážní pěna pouzdro vodící lišty zapuštěné do ostění montážní pěna izolace tl. 30 mm Osazení vodící lišty rolety na ostění šířka rolety konzole vodící lišty roleta 80 Použijte šroub Fisher FFS nebo FFSZ pro okenní rámy nebo vhodné rámové hmoždínky délky min. 80mm montážní pěna izolace tl. 30 mm Použijte šroub Fisher FFS nebo FFSZ pro okenní rámy nebo vhodné rámové hmoždínky délky min. 80mm 23

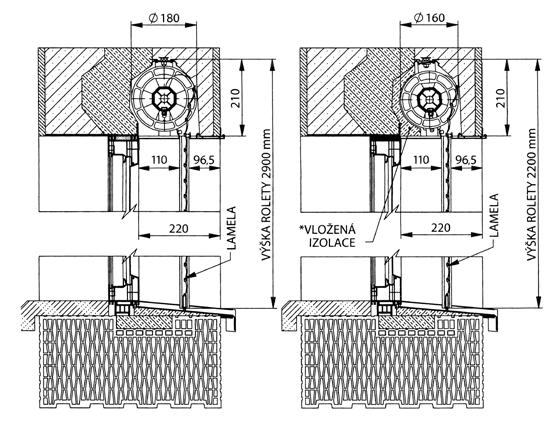

24 Osazení okenního rámu pro montáž rolet Vzdálenost od venkovního cihelného obkladu překladu k venkovní části okenního rámu je 220 mm. Tato vzdálenost je pro montáž rolety i žaluzií shodná. Vzdálenost 165 mm je vhodná pro použití vložené izolace pro montáž rolet. *VLOŽENOU IZOLACI DODÁ MONTÁŽNÍ FIRMA STÍNÍCÍ TECHNIKY *VLOŽENOU IZOLACI DODÁ MONTÁŽNÍ FIRMA STÍNÍCÍ TECHNIKY Ovládání Nosný roletový překlad HELUZ lze osadit buď ručním nebo elektrickým ovládáním. Pokud se zákazník rozhodne pro ruční ovládání pomocí popruhu, musí být na straně ovládání dodrženo uložení překladu 200, nejlépe však 250 mm. Popruh se navíjí do schránky umístěné ve stěně vedle okna (z levé nebo z pravé strany). Schránka musí být umístěna ve svislé ose otvoru překladu. V případě elektrického ovládání stínicích systémů se osadí vedle překladu rozbočná krabice elektroinstalace, do které se přivede minimálně třížilový kabel o průřezu 1,5 mm 2 pro napájení 230 V. Rozbočná krabice se kabelovou chráničkou o průměru minimálně 16 mm propojí s vnitřní částí překladu a případně s vypínačem. Elektrický pohon se umisťuje do hřídele rolety nebo nosiče žaluzií. Celý systém zapojení elektrické instalace je nutné konzultovat s montážní firmou stínící techniky před provedením omítek. Při použití elektrického ovládání můžeme překlad uložit symetricky, za předpokladu dodržení minimálního uložení překladu 200 mm na obou stranách. Ovládání motorem Ovládání popruhem 24

25 venkovní rolety Zapuštění komponentů při motorickém ovládání U motorového ovládaní je elektromotor umístěn v hřídeli rolety. Zde neusazujeme schránku navíječe ani průchodku popruhu. Zde vedle překladu umístíme rozbočnou krabici, kabelovou chráničku a případně krabici pro vypínač. Nevyřezáváme polystyrén uvnitř překladu! Zapuštění komponentů při manuálním ovládání Manuální ovládaní je řešeno pomocí průchodky pásku, popruhu 22 mm a navíječe zapuštěného ve zdivu vedle okna. schránka pro naviják zabudovaná do zdi v ose průchodky 25

26 Motory 130 ZP MOTOR 110 PR 0399 PR PR 0398 Typy motorů - Somfy 100 PR 0098 PR 0097 pozice název položky obchodní název číslo výkresu 10 Motor LT 50 - Ariane 6/17 PR Motor LT 50 - Atlas 15/17 PR Motor LT 50 - Jet 10/17 PR Motor Ilmo 40 WT 13/10 PR Motor Ilmo 40 WT 4/16 PR Motor Ilmo 40 WT 9/16 PR Motor Ilmo 50 S WT 6/17 PR S Motor Oximo WT50 10/17 PR Motor Oximo WT50 15/17 PR Motor Oximo WT50 6/17 PR Motor Ilmo 2 50 WT 10/17 PR410/ Motor Ilmo 2 50 WT 15/17 PR411/ Motor Ilmo 2 50 WT 6/17 PR409/ Motor Altus 40 RTS 13/10 PR Motor Altus 40 RTS 4/16 PR Motor Altus 40 RTS 9/16 PR Motor Altus 40 RTS433 3/30 PR Motor Oximo RTS50 10/17 PR Motor Oximo RTS50 15/17 PR Motor Oximo RTS50 20/17 PR Motor Oximo RTS50 30/17 PR Motor Oximo RTS50 40/17 PR Motor Oximo RTS50 6/17 PR Motor Oximo S auto RTS 6/17 PR Motor Oximo 40 WireFree RTS 10/12 PR WF10 40 Motor Oximo 40 WireFree RTS 3/23 PR WF03 40 Motor Oximo 40 WireFree RTS 6/18 PR WF06 50 Motor LT 50 NHK - Ceres 8/17 PR Motor Oximo 50 io 10/17 PR Motor Oximo 50 io 15/17 PR Motor Oximo 50 io 20/17 PR Motor Oximo 50 io 30/17 PR Motor Oximo 50 io 40/17 PR Motor Oximo 50 io 6/17 PR Motor Oximo S auto io 6/17 PR Motor S&SO-RS100 io 10/17 PR0880/ Motor S&SO-RS100 io 15/17 PR0880/ Motor S&SO-RS100 io 20/17 PR0880/ Motor S&SO-RS100 io 6/17 PR0880/ Motor S+SO RS100 iohybrid 10/17 MR 135/ Motor S+SO RS100 iohybrid 15/17 MR 135/ Motor S+SO RS100 iohybrid 20/17 MR 135/ Motor S+SO RS100 iohybrid 6/17 MR 135/ Motor Oximo 40 io 13/16 PR0652/ Motor Oximo 40 io 4/16 PR0652/ Motor Oximo 40 io 9/16 PR0652/ Unášeč SW 60 - IMBAC PR Unašeč SW 40x0,6 PR Adapter SW 60 PR Adapter SW 40x0,6 PR Uložení NHK-K 10x10 PR Průchodka kabelu GUMOVÁ pr. 11/7 ZP

27 venkovní rolety Nastavení koncových poloh u motorových pohonů Nastavení koncových poloh u pohonů OXIMO RTS 1. Zapněte napájecí napětí. 2. Na ovladači zvolte požadovaný kanál. 3. Stiskněte současně tlačítka Nahoru a Dolů na dálkovém ovladači RTS: Roleta provede krátký pohyb nahoru a dolů, nastavovací ovladač je načten do paměti pohonu. 4. Stiskněte tlačítko Nahoru na dálkovém ovladači RTS: a) Pokud se roleta pohybuje nahoru, je směr otáčení správný: Přejděte k bodu 5. Nastavení koncových Nastavení koncových poloh u u pohonů pohonů Oximo WT Oximo WT pomocí nastavovacího kabelu somfy nebo pomocí zkušebního kabelu, na kterém je možné stisknout oba směry současně Manuálně vrchní a spodní doraz Automatické dorazy v programovacím módu pohon reaguje na stitsk tlačítek se zpožděním. 5. Stiskněte současně tlačítka Nahoru a Dolů a držte je stisknutá, dokud se roleta nepohne krátce nahoru a dolů. 6. Stiskněte a držte tlačítko STOP/my, dokud se roleta nepohne krátce tam a zpět: Nastavení koncových poloh je ukončeno. 7. Stiskněte tlačítko PROG na ovladači RTS a zapište do paměti pohonu první ovladač: Roleta provede krátký pohyb nahoru a dolů. 27

28 Krycí schránky válcované (Vivera, Sectra) Válcovaná schránka, úkos 20 Válcovaná schránka, úkos 45 B C Vivera Velikost A B C D B C Vivera Velikost A B C D A A D 20 Sectra Velikost A B C D D 45 Sectra Velikost A B C D Válcovaná schránka, přímé provedení, 90 Válcovaná čtvrtkulatá schránka A B C Vivera Velikost A B C D Sectra Velikost A B C D A B C Vivera Velikost A B C D Sectra Velikost A B C D D D Válcovaná zaoblená schránka D B C Vivera Velikost A B C D A Sectra Velikost A B C D

29 venkovní rolety Krycí schránka BOX: 125, 138, 150, 165, 180, 205 BOX: 125, 138, 150, 165, 180, 205 Tloušťka schránky: 1mm Průběžný box - dvojitá vodící lišta Š V max. šířka* = 4500 mm max. výška = 4350 mm max. plocha = 5,8 m 2 *pro provedení Plasterax je max. šířka 4000 mm Průběžný box - 2x jednoduchá vodící lišta 29

30 Umístění ovládání 15 1/2 GP9 GL4 GL9 25 1/2 9 GP4 KLIKA - VÝVOD KLIKY KL1 KP1 KL4 KL2 KP2 KP4 KL5 KL3 12 KP3 KP5 MOTOR - VÝVOD MOTORU 30

31 venkovní rolety Rolety s integrovanou sítí proti hmyzu přiznaný box detail spojení - pohled z boku (horní část) zdivo / průvlak (průvlak je nutno podle potřeby opatřit izolací) izolace vnitřní omítka třístranná izolační páska vhodná do mezer Box rolety (20, válcovaný, velikost 138) pancíř rolety na 8 hrannou hřídel revizní klapka u zdvojení průvlaku je v případě potřeby nutno dbát na vytvoření dostatečného prostoru pro průchodku pro pásek nebo pro kliku síť proti hmyzu popřípadě zdvojení podle potřeby dodatečné upevnění boxu okno vodící lišta A 20 nutno případně dbát na vytvoření dostatečného prostoru pro přečnívající okapnici umístěnou u okenního spoje vnější okenní parapet těsnění k ochraně proti vlhkosti nebo odpovídající šířka mezery k zajištění odvodnění vnitřní okenní parapet okno je zapotřebí vytvořit dostatečný prostor - pro navíječ pásku/hloubku křídla (apod.) vodící lišta A 20 vnější omítka vnitřní omítka zdivo detail spojení - pohled z boku (dolní část) 31

32 Rolety s integrovanou sítí proti hmyzu podomítkový box detail spojení - pohled z boku (horní část) zdivo / průvlak zateplovací systém vnější omtíka s výztuhou podle potřeby výstuha, popřípadě s vrstvami zateplovací systém připevněný na podomítkový box podomítkový box (20 válcovaný, velikost 138) pancíř rolety na 8 hrannou hřídel vnitřní omítka s výztuhou síť proti hmyzu popřípadě zdvojení podle potřeby dodatečné upevnění boxu zaomítací lišta PS-V revizní klapka u zdvojení průvlaku je případně nutno dbát na vytvoření dostatečného prostoru pro průchodku pro pásek nebo pro kliku okno vodící lišta A 20 box se nesmí hýbat a musí být připevněn dodatečně nutno případně dbát na vytvoření dostatečného prostoru pro přečnívající okapnici umístěnou u okenního spoje vnější okenní parapet vnitřní okenní parapet okno je zapotřebí vytvořit dostatečný prostor - pro navíječ pásku/hloubku křídla (apod.) vodící lišta A 20 vnější omítka se zesílením zateplovací systém vnitřní omítka zdivo detail spojení - pohled z boku (dolní část) 32

33 venkovní rolety Vodící lišty Vodící lišta A3 ( xxxx) Vodící lišta A4 ( xxxx) Vodící lišta A5 ( xxxx) Vodící lišta A3-ES ( xxxx) Vodící lišta A8-12 ( xxxx) Vodící lišta A8-20 ( xxxx) 33

34 Vodící lišta A15 ( xxxx) Vodící lišta A20 ( xxxx) Sectra Vodící lišta DF-A3 ( xxxx) Vodící lišta DF-A5 ( xxxx) 34

35 venkovní rolety Vodící lišty - bezpečnostní prvky Vodící lišta A 3-ES ( ) Zaoblený kryt vodící lišty FAR-ES ( ) , Kryt vodící lišty FAG-ES ( ) Speciální ukončovací lišta ( ) ,

36 Lamely M317 M328 MY442 Vivera, Heluz Vivera, Heluz Vivera, Heluz Al Al Al Technická data ( mm) krycí výška tloušťka síla materiálu váha max. šířka max. plocha M317 M328 MY ,6 0,3 2,8 kg/m ,5 m ,8 0,28 2,6 kg/m ,8 m ,3 0,3 2,85 Kg/m ,5 m2 jší žová šedá á elená vá kost kost ý 1015 L RAL Standardní barvy lamel 01 Bílá 02 Světle šedá 03 Sametově hnědá 04 Světle béžová 05 Tmavě béžová 07 Přírodní 09 Bronzová 11 Dub 12 Teak 13 Mechově zelená 14 Purpurově červená 22 Zlatý dub 23 Světlejší šedá 27 Krémově bílá 28 Jedlově zelená 37 Sametově šedá 38 Antracitově šedá 39 Ocelová modrá 84 Slonová kost 85 Šedý hliník Imitace nerezi jiná (po konzultaci) standardní cena a standardní termín dodání standardní cena a termín dodání nutno projednat x příplatek a termín dodání nutno projednat M317 M328 MY442 x x x x x x x x x x 01 Bílá 02 Světle šedá 03 Sametově hnědá 04 Světle béžová 07 Přírodní 13 Mechově zelená 22 Zlatý dub 27 Krémově bílá 30 Jamaica hnědá 35 Pískově béžová 38 Antracitově šedá 81 Mahagon 82 Irish oak 84 Slonová kost 86 Ořech jiná (po konzultaci) x x 01 Bílá 02 Světle šedá 03 Sametově hnědá 04 Světle béžová 07 Přírodní 13 Mechově zelená 22 Zlatý dub 23 Světlejší šedá 27 Krémově bílá 30 Jamaica hnědá KON přehled ALUKON barev ALUKON přehled barev ALUKON přehled ALUKON barev přehled přehled barev barev íkové válcované vypěněné Hliníkové roletové válcované lamely Hliníkové válcované vypěněné roletové lamely vypěněné Hliníkové Hliníkové roletové lamely válcované válcované Hliníkové vypěněné vypěněné válcované roletové roletové vypěněné lamely lamely roletové lamely 35 Pískově béžová 38 Antracitově šedá 84 Slonová kost 86 Ořech jiná (po konzultaci) světle šedá bílá bílá samet hnědá světle světle bílá šedá šedá béžová samet přírodní světle bílášedá hnědá světle bílá bílá samet 9016 světle hnědá šedá světle béžová přírodní bílá 9016 béžová přírodní světle samet šedá hnědá bílá světle šedá samet hnědá bílá bílá samet světle 9016 světle hnědá béžová béžová světle přírodní přírodní béžová ALUKON přehled ALUKON přehled barev ALUKON barev přehled přehled barev ALUKON Hliníkové ALUKON válcované přehled přehled barev vypěněné barev barev ALUKON ALUKON přehled barev přehled barev Hliníkové válcované roletové vypěněné lamelyroletové lamely Hliníkové válcované vypěněné roletové lamely Hliníkové válcované vypěněné Hliníkové roletové lamely válcované vypěněné roletové lamely Hliníkové válcované vypěněné roletové Hliníkové válcované vypěněné roletové lamely Hliníkové válcované vypěněné vratové lamely přírodní santiago šedá bílá bílá světlejší 9016 krém. šedá bílá šedá santiago sv. světlejší slonová šedá šedá šedá kost krém. antrazit. santiago světlejší bílá bílá šedá šedá šedá sv. sv. šedá světlejší krém. santiago slonová aluminium bílá kost kost šedá šedá antrazit. santiago sv. krém. slonová šedá šedá šedá bílá kost antrazit. šedá šedá šedá krém. sv. slonová šedá aluminium podobný aluminium bílá kost sv. antrazit. slonová kost šedá světlejší šedá santiago šedá podobný krém. bílá světle šedá RAL bílá 1015 sv. slonová RAL 7016 kost podobný antrazit. RAL 9007 šedá podobný samet RAL hnědá 1015 podobný světle RAL béžová 7016 podobný přírodní RAL 9007 bílá bílá 9016 podobný světle šedá RAL 1015 samet podobný hnědá RAL 7016 podobný RAL RAL podobný RAL RAL podobný podobný RAL RAL RAL sametově 04 světle antrazit. bílá bílá bílá bílá bílá samet šedá šedá šedá jedl. aluminium světle jedl. světle tmavě světle bílá šedá šedá šedá zelená béžová samet samet samet samet bronzová jedl. světle hnědá šedá hnědá zelená hnědá šedá světle světle světle šedá tmavě dřevo-dub samet jedl. béžová béžová béžová šedá zelená hnědá béžová přírodní bronzová přírodní přírodní bílá krém. bílá 9016 bílá světle šedá samet teak jedl. tmavě světle zelená béžová hnědá dřevo-dub světle 9016 samet bronzová přírodní bílá béžová šedá teak teak přírodní tmavě dřevo-dub bílá 9016 teak bílá 9016 podobný bíláral RAL podobný RAL 9007 podobný RAL 6005 jedl. zelená samet bílá samet šedá bílá tmavě béžová světle bronzová béžová šedá bronzová samet dřevo-dub hnědá světlejší šedá světle santiago RAL RAL 9007 šedá šedá 6005 samet krém. hnědá bílá světle sv. podobný slonová béžová RAL kost 6005 šedá tmavě béžová bronzová dřevo-dub přírodní antrazit. podobný RAL šedá 6005 podobný bílá šedá 9016 světlejší světle šedá RAL aluminium šedá santiago samet hnědá šedá krém. světle bílá béžová 9001 podobný RAL 6005 podobný RAL 6005 podobný RAL 1015 podobný RAL 7016 podobný RAL 9007 rev hled barev ALUKON přehled barev Hliníkové válcované vypěněné roletové lamely ALUKON přehled barev Hliníkové válcované vypěněné roletové lamely letové vypěněné lamely roletové lamely á 11 dub 12 teak 13 mechově bílá 14 purpurově 22 zlatý krémově bílá ub dřevo-dub sv. světlejší sv. světlejší mahagon slonová šedá šedá kost teak santiago zlatý antracit. dubšedá šedá mech. zelená sv. zlatý irish santiago světlejší dub oak šedá šedá krém. krém. mahagon ořech zlatý santiago bílá dub šedá bílá sv. irish teak sv. irish slonová purpur. mahagon krém. slonová zlatý oak oak RAL RAL 1015 kost červená bílá dub kost antrazit. zlatý antrazit. dub RAL šedá RAL 7016 šedá purpur. šedá aluminium světlejší šedá ořech purpur. aluminium RAL červená RAL červená 9007 jedl. jedl. zelená podobný RAL 1015 podobný RAL 7016 podobný RAL 6005 podobný santiago RAL šedá 1015 krém. jedl. zlatý irish sv. zelená slonová oak podobný bílá dub kost RAL 7016 podobný sv. mahagon ořech antrazit. šedá slonová RAL 9007 kost antrazit. irish purpur. šedá oak aluminium červená jedl. zelená světlejší bílá šedá santiago světle krém. samet bílá hnědá šedá šedá aluminium podobný sv. světle zlatý slonová béžová dub ořech jedl. zelená samet šedá tmavě béžová bronzová RAL 3004 kost podobný antrazit. přírodní dřevo-dub podobný mahagon světlejší mahagonšedá RAL šedá 6009 podobný RAL 1015 podobný RAL 7016 podobný podobný šedá bílá světlejší irish oak aluminium 9016 šedá santiago ořech šedá krém. purpur. bíláčerven RAL 1015 teak podobný irish jedl. santiago oak zelená šedá RAL 7016 podobný ořech samet krém. bílá RAL RAL šedá podobný purpur. tmavě sv. slonová RAL 6009 RAL RAL RAL podobný červená béžová kos RAL 3004 podobný RAL RAL podobný RAL RAL RAL podobný podobný podobný RAL RAL RAL podobný RAL 6005 podobný RAL 6005 podobný RAL 1015 podobný RAL 7016 podobný RAL 9007 ALUKON přehled barev Hliníkové válcované vypěněné roletov podobný podobný RAL RAL ca hnědá purpur. 28 jedlově pískově 37 sametově šedá 38 antracit. 39 ocelová 81 jedl. jamaica jedl. písková červená zelená samet zelená hnědá béžová jedl. RAL RAL 6005 zelená hnědá ocel. podobný RAL RAL samet podobný světle jamaica ocel. samet jedl. šedá modrá šedá zelená tmavě RAL béžová hnědá tmavě RAL přírodní písková quarz-šedá jamaica samet béžová šedá hnědá bronzová béžová béžová bronzová bílá ocel. imitace písková tmavě jamaica 9016 modrá nerezi béžová hnědá dřevo-dub teak hnědá světle podobný béžová RAL 6005 přírodní bílá jedl zelená samet šedá dřevo-dub quarz-šedá tmavě hlubinná jamaica ocel. bronzová modrá béžová černá hnědáteak imitace bronzová písková quarz-šedá dřevo-dub nerezi béžová hlubinná dřevo-dub ocel. imitace teak nerezi hlubinná černá jedl. světlejší modrá černá teak quarz-šedá zlatý zelená dubšedá podobný samet santiago mahagon podobný šedá RAL RAL šedá tmavě podobný krém. béžová RAL bílá 7039 podobný RAL 5011 podobný RAL 7039 podobný RAL 9005 podobný RAL 6005 bronzová sv. jamaica slonová hnědá kost podobný RAL RAL podobný dřevo-dub antrazit. písková jedl. písková zelená béžová šedá podobný RAL RAL RAL teak šedá jedl. ocel. aluminium zelená modrá samet quarz-šedá tmavě imitace béžová nerezi béžová ocel. irish oak ořech purpur. červená jedl. zlatý samet podobný modrá zelená dub šedá RAL 5011 quarz-šedá podobný mahagon tmavě béžová RAL 7039 imitace irish bronzová oak nerezi podobný RAL 6005 podobný RAL podobný podobný RAL RAL 9005 RAL 5011 podobný RAL 7039 podobný RAL 1015 podobný RAL 7016 podobný podobný RAL RAL podobný 9005 RAL 7039 podobný RAL 6005 podobný RAL 3004 podobný RAL 6009 ádá tín 7039 šedá L ílá 7039 imitace zlatý dub nerezi dub hlubinná mahagon zlatý 82 irský šedý 84 stínčerná dub irish šedý oak mahagon oak stín ořech irish šedý oak stín purpur. zlatý krém. dub bílá mahagon sv. šedý kost 85 šedý hliník ořech 87 RAL 3004 podobný slonová šedý stín červená jedl. zelená sv. slonová kost antrazit. RAL RAL kost irish antrazit. šedá zlatý oakaluminium dub šedá ořech šedá mahagon zlatý jedl. dub zelená mahagon samet šedá irish tmavě oakbéžová ořech bronzová šedý stín ořech aluminium purpur. irish podobný purpur. dřevo-dub červená zlatý oak dub purpur. RAL RAL červená 3004 jedl. podobný ořech jedl. zelená teak zlatý mahagon červená jedl. zelená jamaica hnědá písková béžová ocel. modrá quarz-šedá imitace nerezi hlubinná podobný RAL jamaica dub zelená RAL RAL 6009 RAL 6009 černá hnědá purpur. mahagon 3004 podobný písková irish červená oak RAL béžová jedl. irish 6009 ocel. ořech zelená oak modrá podobný podobný RAL RAL podobný RAL RAL podobný RAL RAL podobný RAL 9007 podobný RAL 3004 podobný RAL 6009 podobný RAL 3004 podobný RAL 6009 podobný RAL 5011 podobný RAL 7039 podobný RAL 3004 podobný RAL RAL podobný RAL 5011 ených barev se jedná o standartní a zvláštní U barvy. Ve barev výše se uvedených U uvedených jedná o barvách nejsou barev a dodávány se jedná U o barvy. Ve všechny uvedených standartní výše roletové barev a zvláštní hliníkové se barvy. vypěněné Ve výše uvedených barvách nejsou dodávány všechny roletové hliníkové vypěněné U uvedených barev se jedná o standartní a zvláštní barvy. Ve výše uvedených U jedná barvách uvedených o standartní nejsou barev dodávány se a zvláštní jedná všechny o barvy. standartní Ve výše roletové a zvláštní uvedených hliníkové barvy. barvách vypěněné Ve výše nejsou uvedených dodávány barvách všechny nejsou ro. Konkrétní údaje jamaica najdete v hnědá našem katalogu lamely. písková metráže Konkrétní béžová nebo údaje ceníku údaje najdete ocel. finálních lamely. v modrá výrobků. Konkrétní údaje najdete U d lamely. uvedených v našem Konkrétní barev katalogu se údaje jedná metráže nebo ceníku finálních výrobků. v našem katalogu quarz-šedá metráže nebo nebo RAL 5011 RAL ceníku finálních imitace lamely. najdete o standartní výrobků. Konkrétní v našem a zvláštní nerezi údaje katalogu barvy. hlubinná najdete metráže Ve výše v černá našem nebo uvedených katalogu ceníku metráže finálních barvách nebo výrobků. nejsou dodávány všechny role jamaica hnědá písková béžová ocel. lamely. modrá Konkrétní údaje quarz-šedá najdete ceníku finálních výrobků. béžová dá jamaica tmavě bronzová béžová hnědá písková bronzová dřevo-dub béžová ocel. dřevo-dub teak jamaica podobný modrá RAL RAL hnědá 5011 quarz-šedá teak podobný písková RAL RAL béžová jamaica zlatý dub hnědá písková mahagon béžová ocel. modrá quarz-šedá imitace ocel. imitace nerezi jamaica v našem modrá hnědá katalogu imitace irish oak ořech purpur. nerezi červená hlubinná podobný quarz-šedá hlubinná jedl. jamaica metráže nerezi RAL černá RAL zelená hnědá nebo ceníku hlubinná RAL 9005 černá 9005 imitace písková finálních výrobků. černá šedý stín podobný RAL 5011 podobný RAL 7039 šedý písková stínbéžová ocel. nerezi modrá béžová hlubinná ocel. quarz-šedá modrá podobný RAL 9005 černá em k našemu širokému sortimentu barev Vzhledem a produktů k našemu a kvůli širokému podobný různým Vzhledem RAL sortimentu dodavatelům k našemu 5011 podobný RAL 7039 barev pásoviny širokému a produktů nemůžeme Vzhledem sortimentu k a kvůli zaručit našemu barev různým barevnou a produktů dodavatelům RAL shodnost a kvůli různým 5011 pásoviny podobný dodavatelům nemůžeme RAL 9005 RAL 7039 pásoviny nemůžeme zaručit barevnou shodnost zaručit barevnou shodnost podobný RAL RAL podobný Vzhledem RAL 7039 k našemu širokému podobný Vzhledem širokému sortimentu RAL sortimentu k 3004 našemu barev širokému barev a produktů podobný a produktů sortimentu a kvůli RAL 6009 a kvůli různým podobný různým a produktů dodavatelům RAL 5011 dodavatelům a kvůli pásoviny různým pásoviny podobný dodavatelům nemůžeme RAL 7039 nemůžeme zar pá z

37 venkovní rolety Komponenty Páskový navíječ PR XXXX Barevné provedení: bílá, hnědá Páskový zapuštěný navíječ PR XXXX Barevné provedení: bílá, hnědá Páskový částečně zapuštěný navíječ PR XXXX Barevné provedení: bílá, hnědá Převodka pásku pro atypická řešení kovová plastová

38 Průchodky Pásková průchodka PL XXXX Šnůrová převáděcí rolna PR XXXX Barva pásku: šedá, hnědá Výška 18 mm Barva šňůry: bílošedá, hnědá Výška 28 mm Krytka na vodící lišty ZP Spirálová průchodka (100/200mm) PR L Barevné provedení - bílá - hnědá - šedá - béžová - nugátově hnědá 15 Narážecí stopka xxxx Pérové pojistky PR A = 28mm Barevné provedení: bílá, hnědá, šedá, černá, béžová

39 venkovní rolety Doraz rolety PR Úhelníky pro podomítkový box 20 Závěs Octoeasy Závěs Octoeasy - jednočlánkový, hř. 40 mm, box PR0648/ Závěs Octoeasy - jednočlánkový, hř. 60 mm, box PR0648/ Závěs Octoeasy - dvoučlánkový, hř. 40 mm, box PR0648/ Závěs Octoeasy - dvoučlánkový, hř. 60 mm, box PR0648/

40 Stabilizující těsnící vložka z PVC PR Otočná zarážka RP XXXX Barevné provedení: bílá, černá Ukončovací lišta Standardní ukončovací lišta PR XXXX Standardní ukončovací lišta pro skrytou zarážku PR XXXX 40

41 venkovní rolety Teleskopická hřídel (40mm hřídel) Teleskopická hřídel (60mm hřídel) PR Dvojitý hřídelový čep Tyč s klikou (120/130/140/150/160mm) Barevné provedení: bílá Zámek cylindrový PR xxxx Drážka ve vodící liště pro zámek cylindrový 41

42 Poznámky 42
