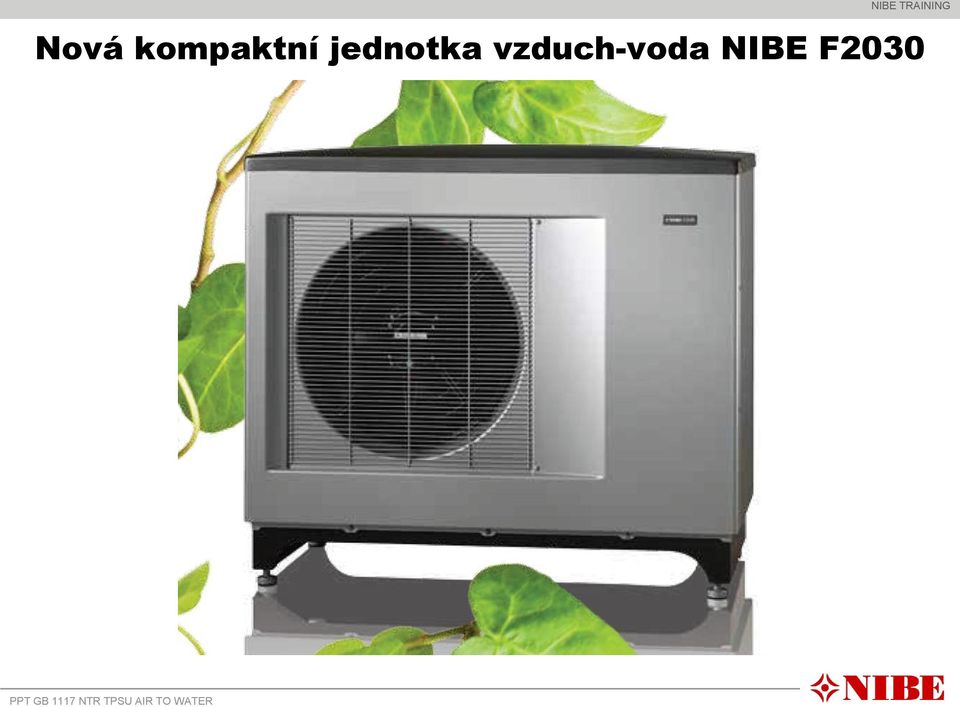

Nová kompaktní jednotka vzduch-voda NIBE F2030

Transkript

1 Nová kompaktní jednotka vzduch-voda NIBE F2030

2 NIBE F2030 rozměry a dodané díly Rozměry a hmotnost šířka mm 1260 hloubka mm 570 výška (vč. nožiček) mm 1134 hmotnost kg ! Vychýlené těžiště! Pozor při manipulaci XL1 výstup G1 vnější závit (Ø 28mm) XL2 zpátečka G1 vnější závit (Ø 28mm)

3 NIBE F2030 umístění jednotky umístěte na pevný vodorovný podklad spodní okraj výparníku min. 300mm nad zemí (v oblastech s vysokou sněhovou pokrývkou nad její možnou max. úroveň) zohledněte místo z hlediska možného vlivu hluku na sousední stavby otevřená prostranství zohlednit vliv přímých větrů zohledněte vzdálenost od domu (předizolané potrubí) a od místa odvodu kondenzátu ochrana před padajícím sněhem ze střechy

4 NIBE F2030 způsoby odvodu kondenzátu Vyhřívaná odkapní mísa (sběrač kondenzátu) je součástí TČ již z výroby (příslušenství není součástí dodávky)

5 NIBE F2030 úroveň akustického tlaku NIBE F2030 řešení pro instalace s požadavkem na extrémní akustické nároky

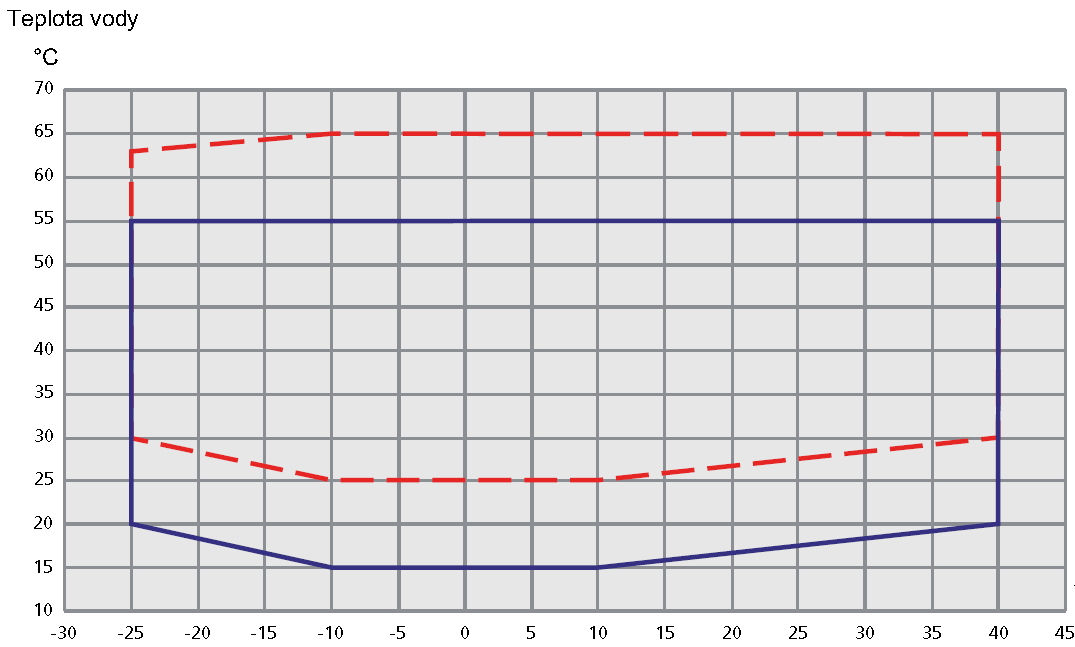

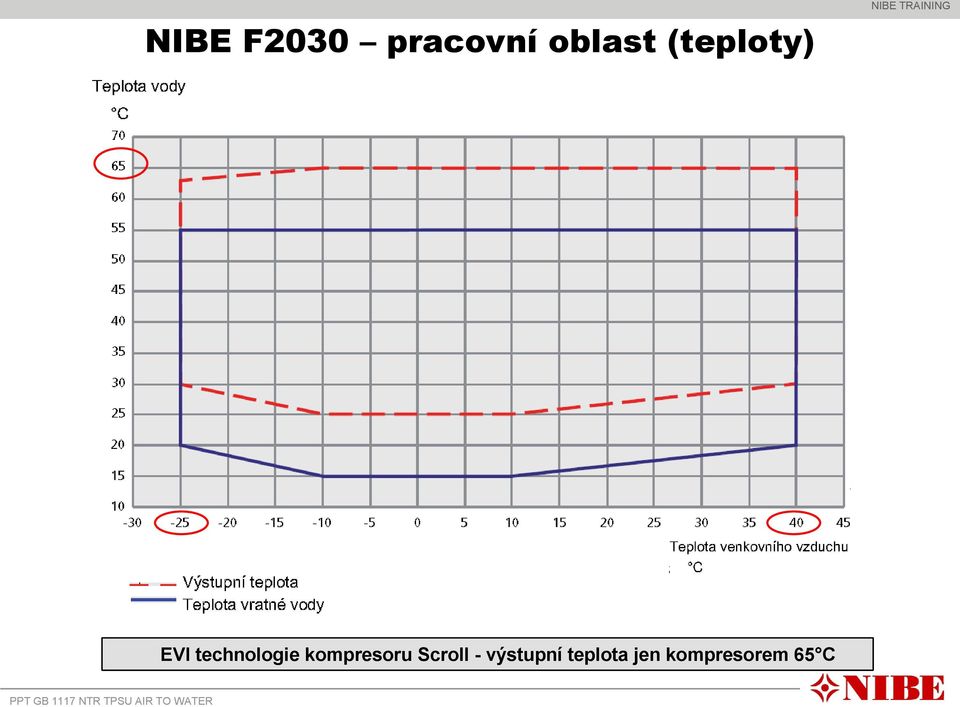

6 NIBE F2030 pracovní oblast (teploty) EVI technologie kompresoru Scroll - výstupní teplota jen kompresorem 65 C

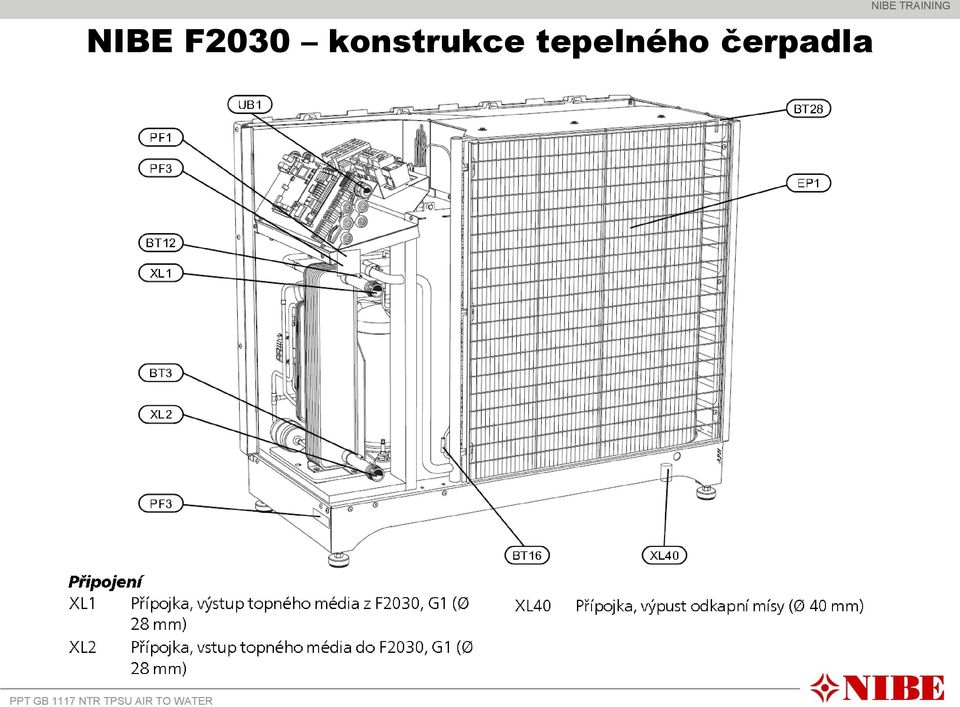

7 NIBE F2030 konstrukce tepelného čerpadla

8 NIBE F2030 konstrukce tepelného čerpadla

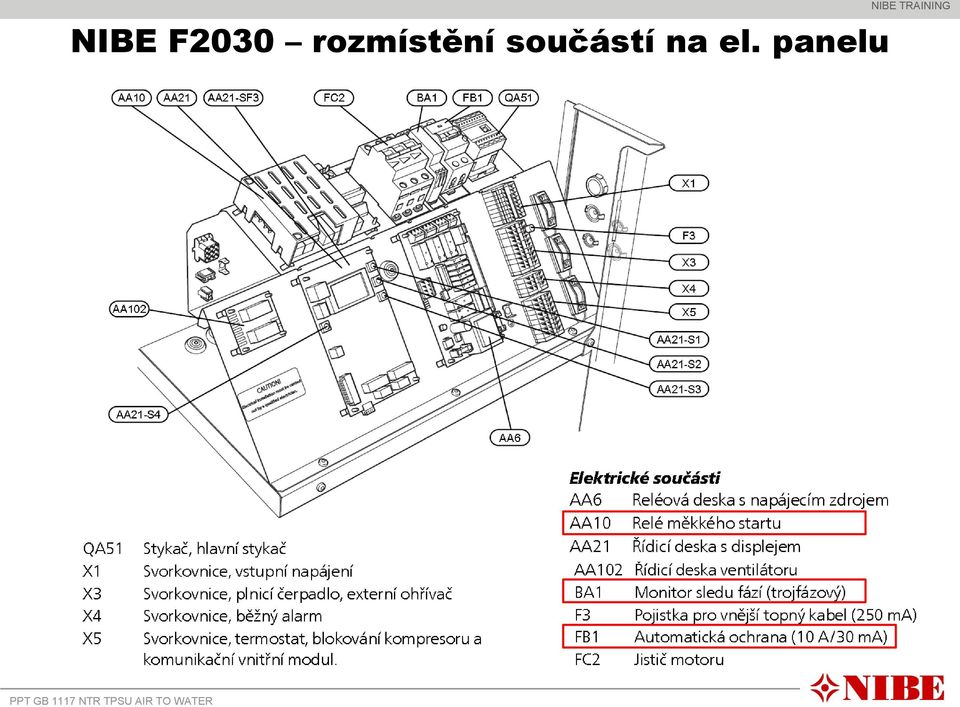

9 NIBE F2030 rozmístění součástí na el. panelu

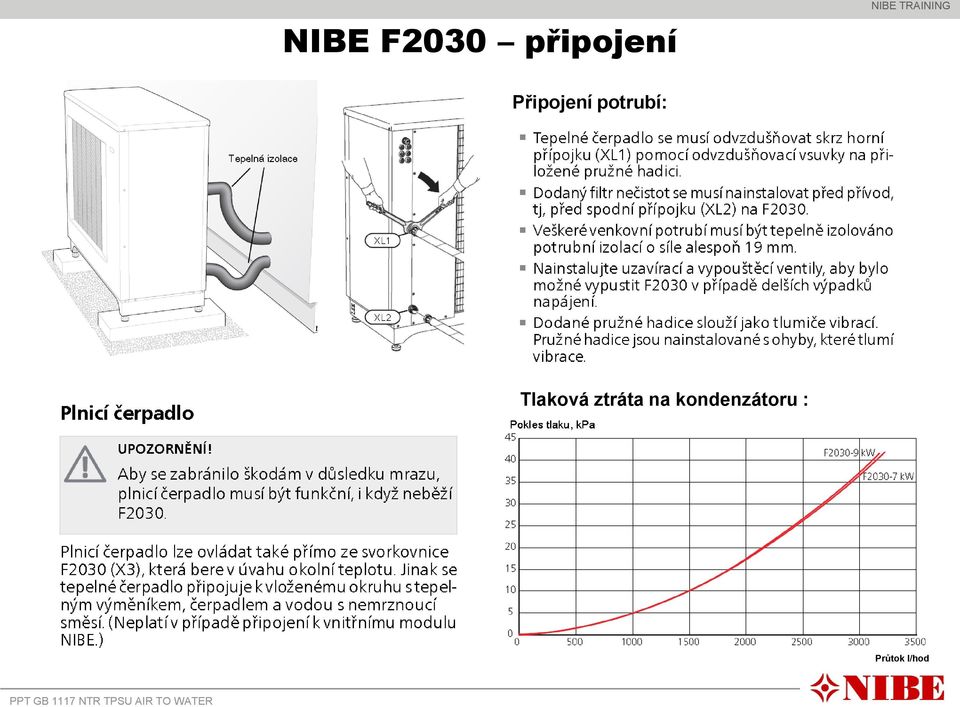

10 NIBE F2030 připojení Připojení potrubí: Tlaková ztráta na kondenzátoru : Průtok l/hod

11 NIBE F2030 elektrické připojení NIBE F Jmenovité napětí 400V/3N/50Hz Max. prac. proud tepel. čerp. A 6,8 8,8 Max. prac. proud kompresor A 4,3 6,3 Rozběhový proud A 19,2 23,5 Jmen. výkon ventilátoru (nízká/vysoká rychlost) W 48/68 41/68 Jistič A Řízení plnicího čerpadla pokud stojí kompresor softwarově řízená protimrazová ochrana v závislosti na venkovní teplotě periodické protočení oběh. čerpadla

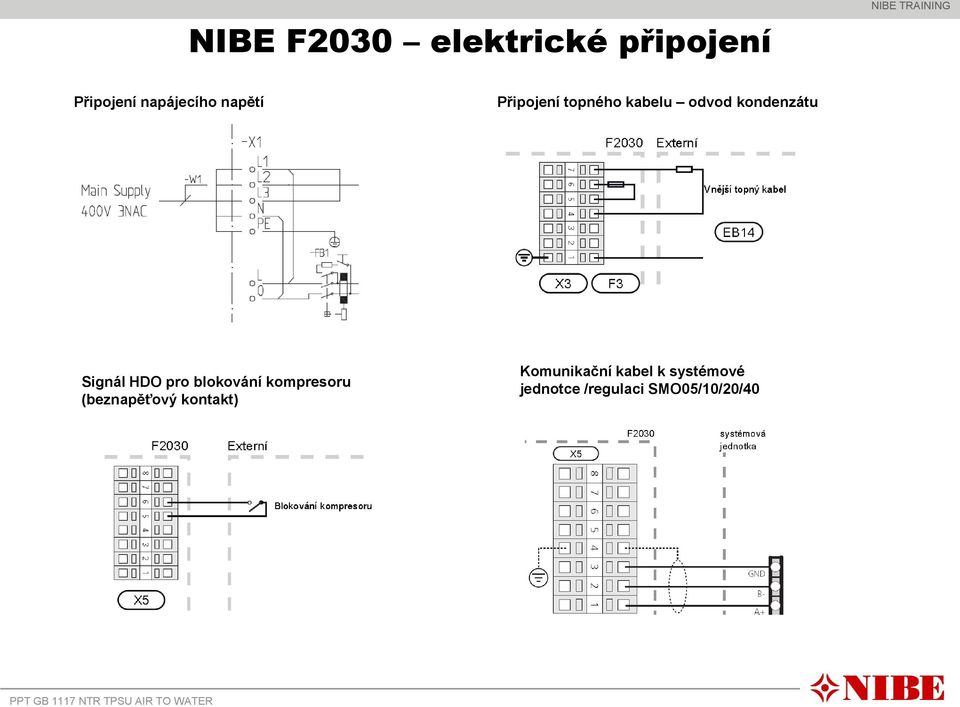

12 NIBE F2030 elektrické připojení Připojení napájecího napětí Připojení topného kabelu odvod kondenzátu Signál HDO pro blokování kompresoru (beznapěťový kontakt) Komunikační kabel k systémové jednotce /regulaci SMO05/10/20/40

13 NIBE F2030 elektrické připojení Připojení doplňkového zdroje tepla např. elektrokotle Sepnutí topné tyče elektrokotle - vždy přes pomocný stykač

14 NIBE F2030 uvedení do provozu

15 NIBE F2030 uvedení do provozu

16 NIBE F2030 nastavení průtoku plnicího čerpadla NIBE F NIBE F2030-9

17 NIBE F2030 technické parametry

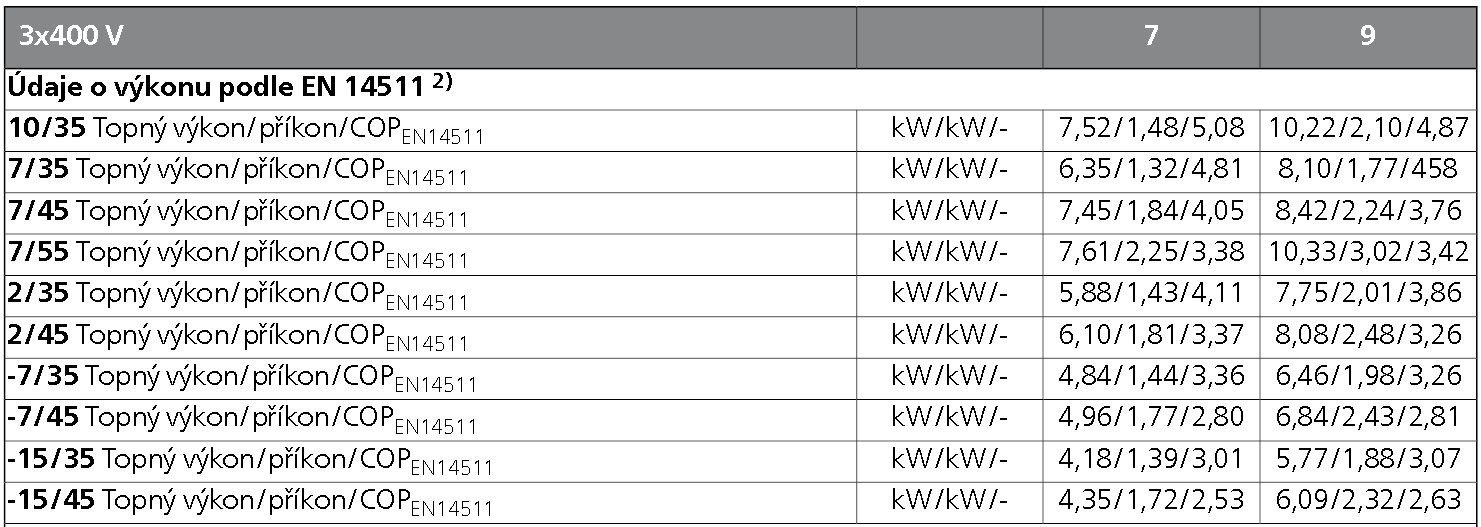

18 NIBE F výkony

19 NIBE F2030 výkony grafy F F2030-9

20 F schematický diagram chlad. okruhu Ø 5/8" Ø 7/8" BT12 Ø 7/8" Four-way valve Water supplying BP2 BT14 Ø 5/8" BT23 BT17 Condenser Compressor 4 Water Return M 3 Ø 1/2" Capillary tube BP1 Ø 3/8" BT15 BT13 Solenoid valve Bi-Filter Evaporator Ø 5/8" Ø 3/8" Ø 1/4" Ø 1/4" BT16 Strainer Expansion valve Subcooler Ø 1/4" Solenoid valve Ø 3/8" Expansion valve Ø 3/8" One way valve Capilary tube (¼ ) Defrosting process

21 Přínos použití kompresoru s technologií EVI zvýšení výstupního tepelného výkonu až o cca 16 19% zvýšení COP až o 6 %

22 NIBE F2030 důležité parametry pro nastavení Teplota bivalence venkovní teplota, při níž se aktivuje doplňkový zdroj tepla (el.kotel) Časová prodleva před aktivací bivalentního zdroje po dosažení teploty bivalence

23 NIBE F2030 volitelně aktivované funkce

24 NIBE F2030 nové řízení funkce odmrazení Parametr A 16 0 = pouze časově řízené spuštění odmrazení 1 = aktivně řízené odmrazení - při venk. teplotě T1 4 - pasivní odmrazování (kompresor stojí, běží ventilátor) - při venk. teplotě T1<4 - aktivní odmrazování (běží kompresor i ventilátor) na základě hodnoty tzv. Indexu námrazy (0= žádný led, 1000 = plná námraza), na displeji se zobrazuje čas do startu dalšího odmrazovacího cyklu

25 NIBE F2030 možné kombinace se systémovými a řídícími jednotkami a ohřívači TV Systémové jednotky nebo regulace: VVM300 EVP510 VVM320 Cu/RF/E VVM310 VVM500 SMO05 SMO10 SMO20 SMO40 F x x x x x x x x x F x x x x x x x x x Vhodné ohřívače TV: SMO20/40 + VPB200 VPB300 VPBS300 VPB500 VPB750-2 VPB1000 F x x x x x x F x x x x x x SMO20/40 + VPA300/200 VPA450/300 VPAS300/450 F x x x F x x x

26 NIBE F příslušenství LK 525
