1 NIBE F nová řada kompaktních tepelných čerpadel vzduch-voda s řízeným výkonem

2 NIBE F2040 konstrukce TČ Principielní schéma chladivového okruhu

3 NIBE F rozměry a dodané díly XL1 XL2 XL1 výstup G3/4 vnější závit (Ø 22mm) XL2 zpátečka G3/4 vnější závit (Ø 22mm) W1 napájecí kabel UB2 průchodka, komunikační kabel UB3 průchodka, topný kabel Rozměry a hmotnost šířka mm 1145 hloubka mm 452 výška (vč. nožiček) mm 995 (+50) hmotnost kg 105 * vyžaduje příslušenství KVR10

komunikační kabel UB3 průchodka, topný kabel Rozměry a hmotnost šířka mm 1145

4 NIBE F2040 umístění jednotky umístěte na pevný vodorovný podklad spodní okraj výparníku min. 300mm nad zemí (v oblastech s vysokou sněhovou pokrývkou nad její možnou max. úroveň) zohledněte místo z hlediska možného vlivu hluku na sousední stavby otevřená prostranství zohlednit vliv přímých větrů zohledněte vzdálenost od domu (předizolané potrubí) a od místa odvodu kondenzátu ochrana před padajícím sněhem ze střechy

úroveň) zohledněte místo z hlediska možného vlivu hluku na sousední stavby otevřená prostranství

5 NIBE F2040 způsoby odvodu kondenzátu (příslušenství KVR 10 F2040 není součástí dodávky)

6 NIBE F úroveň akustického tlaku *volný prostor

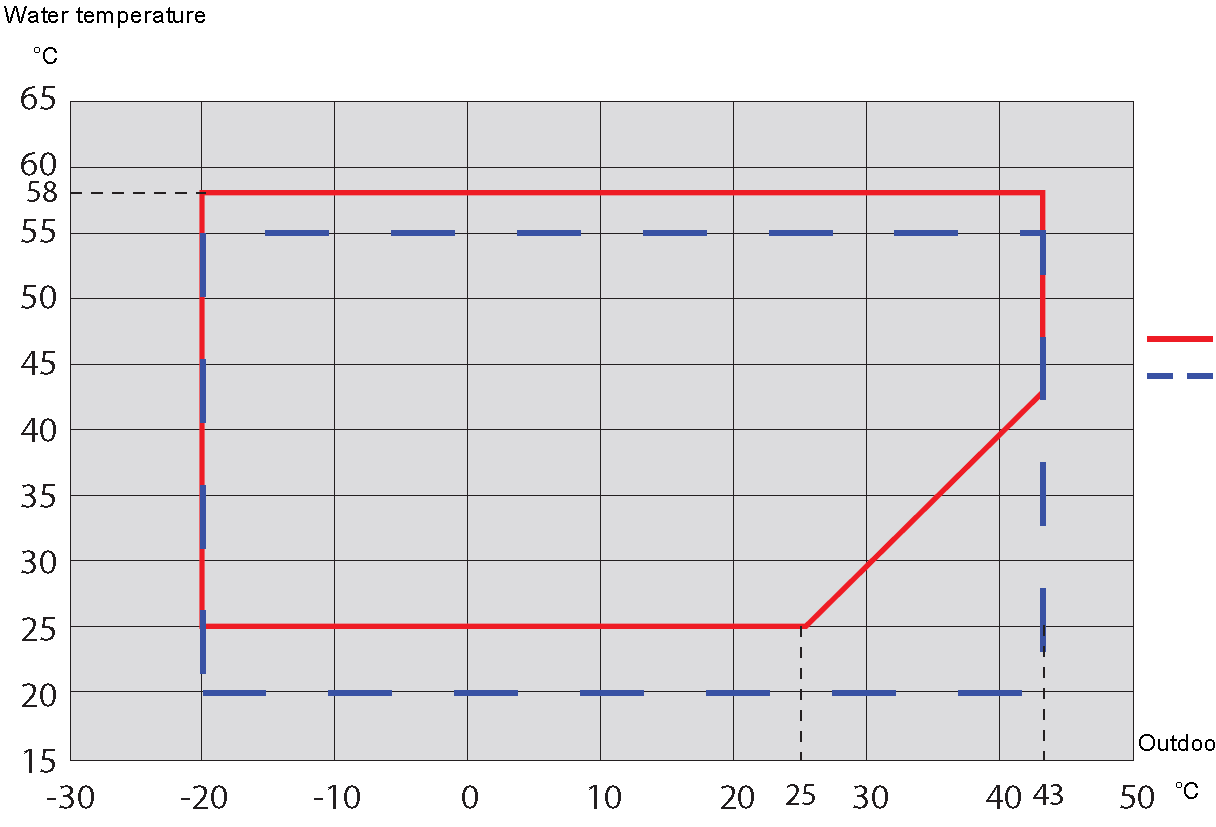

7 NIBE F2040 pracovní oblast (teploty) - topení Teplota otopné vody

8 NIBE F2040 pracovní oblast (teploty) - chlazení Teplota chladicí vody

9 NIBE F výkony

10 Max output [kw] NIBE F výkony F řízení frekvence kompresoru T air. RPS F výkon vers. Tvzd T_air 10

11 Max output [kw] NIBE F výkony F řízení frekv. kompresoru T air. RPS F výkon vers. Tvzd T_air

kompresoru 130 120 110 100 90 80 70 60 50-20 -10

12 Max output [kw] NIBE F výkony F řízení frekv. kompresoru T air. RPS F výkon vers. Tvzd T_air

kompresoru 130 120 110 100 90 80 70 60 50-20 -10 0 10

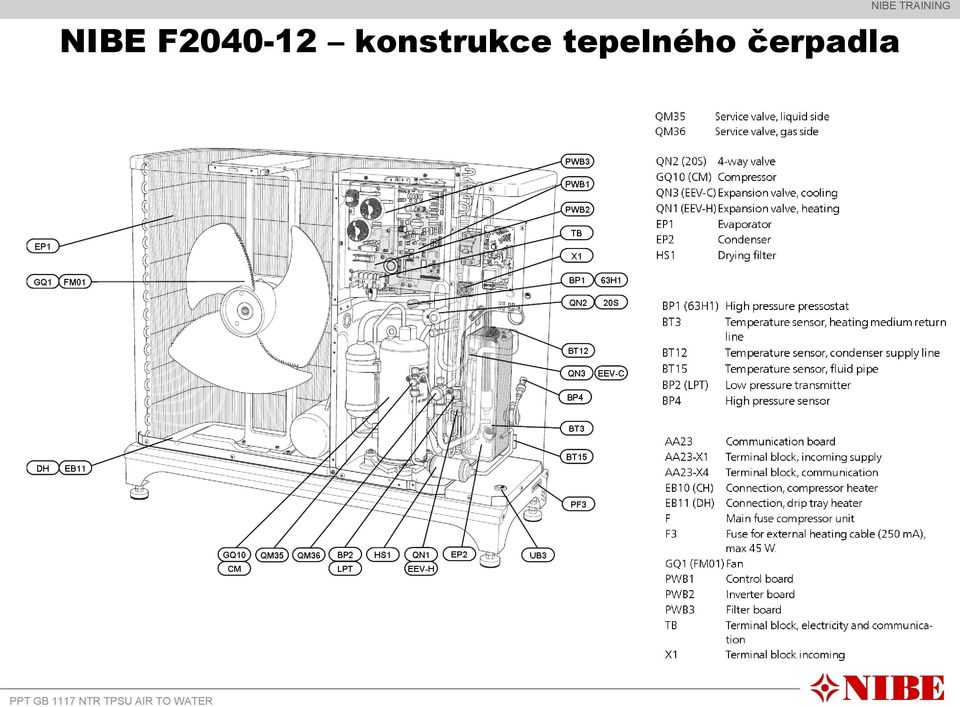

13 NIBE F konstrukce tepelného čerpadla

14 NIBE F2030 rozmístění el. součástí

15 NIBE F2040 připojení Připojení potrubí: F2040 F2040 Tlaková ztráta na kondenzátoru :

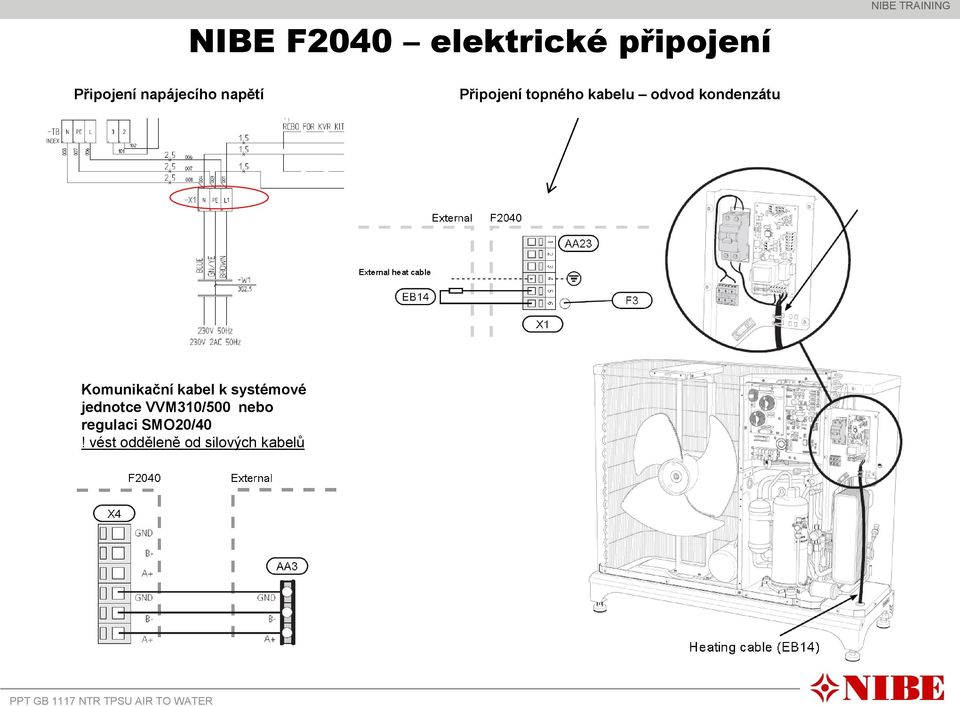

16 NIBE F2040 elektrické připojení Připojení napájecího napětí Připojení topného kabelu odvod kondenzátu Komunikační kabel k systémové jednotce VVM310/500 nebo regulaci SMO20/40! vést odděleně od silových kabelů

kondenzátu Komunikační kabel k systémové jednotce

17 NIBE F elektrické připojení, jištění NIBE F Jmenovité napětí 230V/50Hz Max. prac. proud tepel. čerp. A 23 Max. prac. proud kompresor A 22 Rozběhový proud A 5 Jmen. výkon ventilátoru W 86 Jistič A 25

18 NIBE F2040 uvedení do provozu Uvedení do provozu 1. Ohřev kompresoru musí být aktivován nejméně 6-8 hod před spuštěním tepel. čerpadla. Aktivaci ohřevu kompresoru zajistíte zapnutím napájecího napětí a odpojením komunikačního kabelu. 2. Komunikační kabel nesmí být připojen na svorky AA23 X4 3. Zapněte hlavní vypínač (jistič). 4. Ujistěte se, že F2040 je připojena k napájecímu napětí 5. Po cca 6-8 hodinách připojte komunikační kabel (W2) na svorkovnici X4 na desce AA23 6.Restartujte vnitřní jednotku F2040 se spustí po 30 min. od zapnutí vnitřní jednotky pokud je požadavek na topení/chlazení/ohřev TV. F2040

Komunikační kabel nesmí být připojen na svorky AA23 X4 3. Zapněte hlavní vypínač (jistič). 4. Ujistěte se, že F2040 je připojena k napájecímu napětí 5.

19 NIBE F požadavky na systém

NIBE F2040 - příslušenství Označení Příslušenství / určení Číslo dílu VVM 310 systémová jednotka 069084 VVM 500 systémová jednotka 069400 Stojan na zem instalace na zem 015268 Závěsná konzole

20 NIBE F příslušenství Označení Příslušenství / určení Číslo dílu VVM 310 systémová jednotka VVM 500 systémová jednotka Stojan na zem instalace na zem Závěsná konzole instalace k zavěšení na zeď Svod kondenzátu KVR10 Ohřívač TV VPA_VPAS Ohřívač TV - VPB Vyhřívaný svod kondenzátu délky 1,2,5 a 5 m Dvouplášťový ohřívač Ohřívač se spirálovým výměníkem SMO 20 Řídící jednotka SMO 40 Řídící jednotka

zeď 067210 Svod kondenzátu KVR10 Ohřívač TV VPA_VPAS Ohřívač TV - VPB Vyhřívaný svod kondenzátu délky 1,2,5 a
