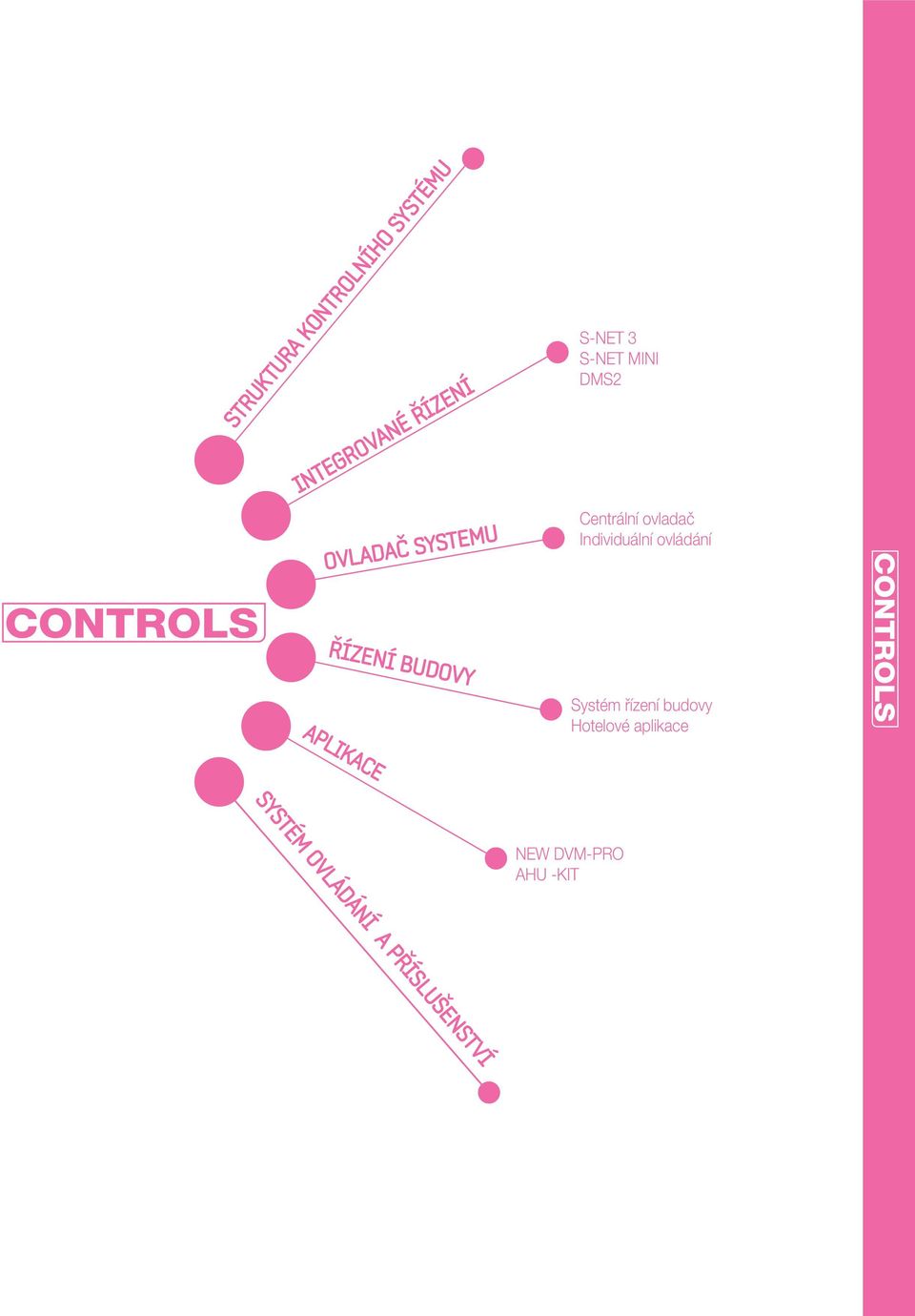

1 STRUKTURA KONTROLNÍHO SYSTÉMU INTEGROVANÉ ŘÍZENÍ OVLADAČ SYSTEMU S-NET 3 S-NET MINI DMS2 Centrální ovladač Individuální ovládání ŘÍZENÍ BUDOVY Systém řízení budovy Hotelové aplikace APLIKACE SYSTÉM OVLÁDÁNÍ A PŘÍSLUŠENSTVÍ NEW DVM-PRO AHU -KIT

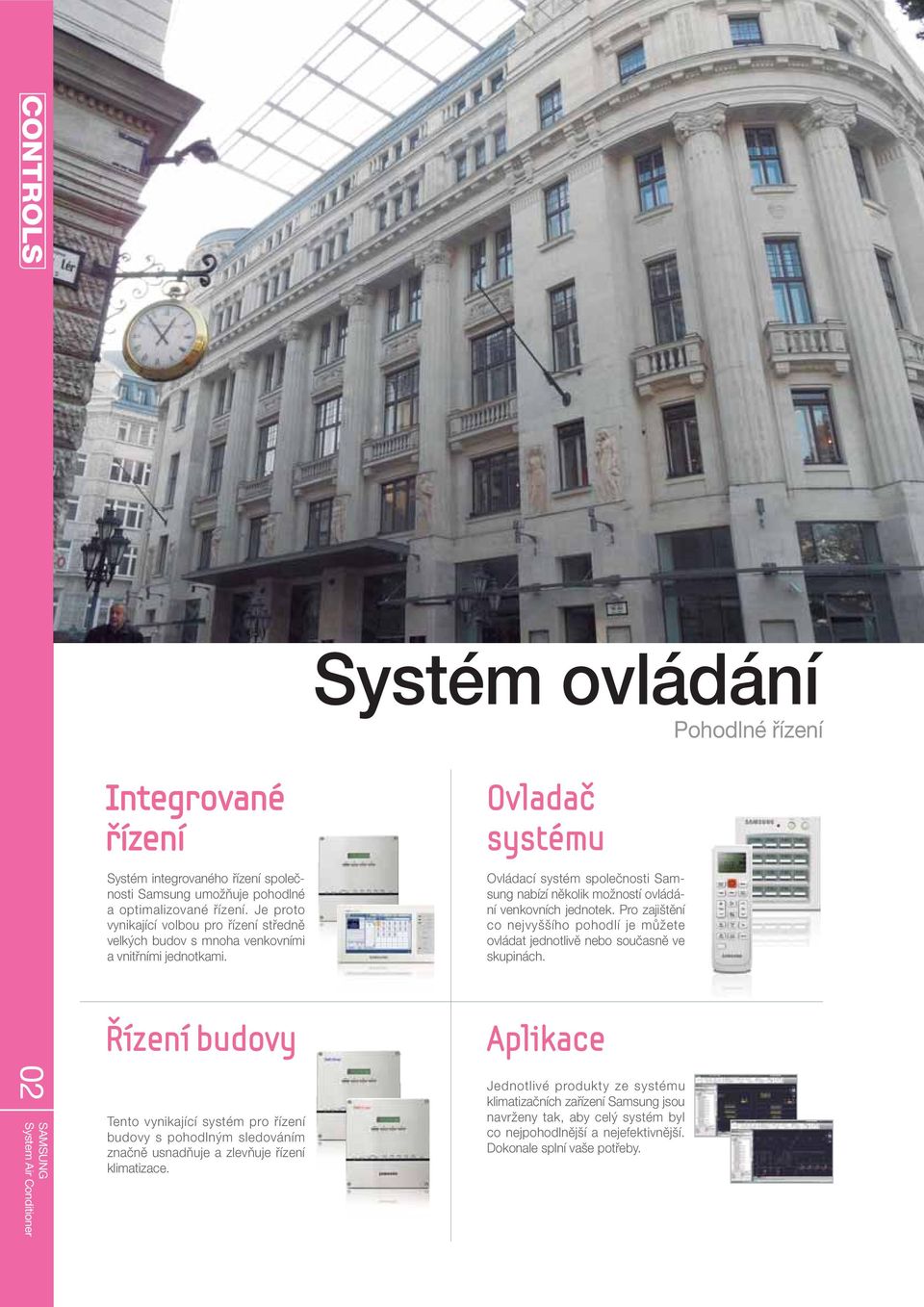

2 Systém ovládání Pohodlné řízení Integrované řízení Systém integrovaného řízení společnosti Samsung umožňuje pohodlné a optimalizované řízení. Je proto vynikající volbou pro řízení středně velkých budov s mnoha venkovními a vnitřními jednotkami. Ovladač systému Ovládací systém společnosti Samsung nabízí několik možností ovládání venkovních jednotek. Pro zajištění co nejvyššího pohodlí je můžete ovládat jednotlivě nebo současně ve skupinách. 02 Řízení budovy Tento vynikající systém pro řízení budovy s pohodlným sledováním značně usnadňuje a zlevňuje řízení klimatizace. Aplikace Jednotlivé produkty ze systému klimatizačních zařízení Samsung jsou navrženy tak, aby celý systém byl co nejpohodlnější a nejefektivnější. Dokonale splní vaše potřeby.

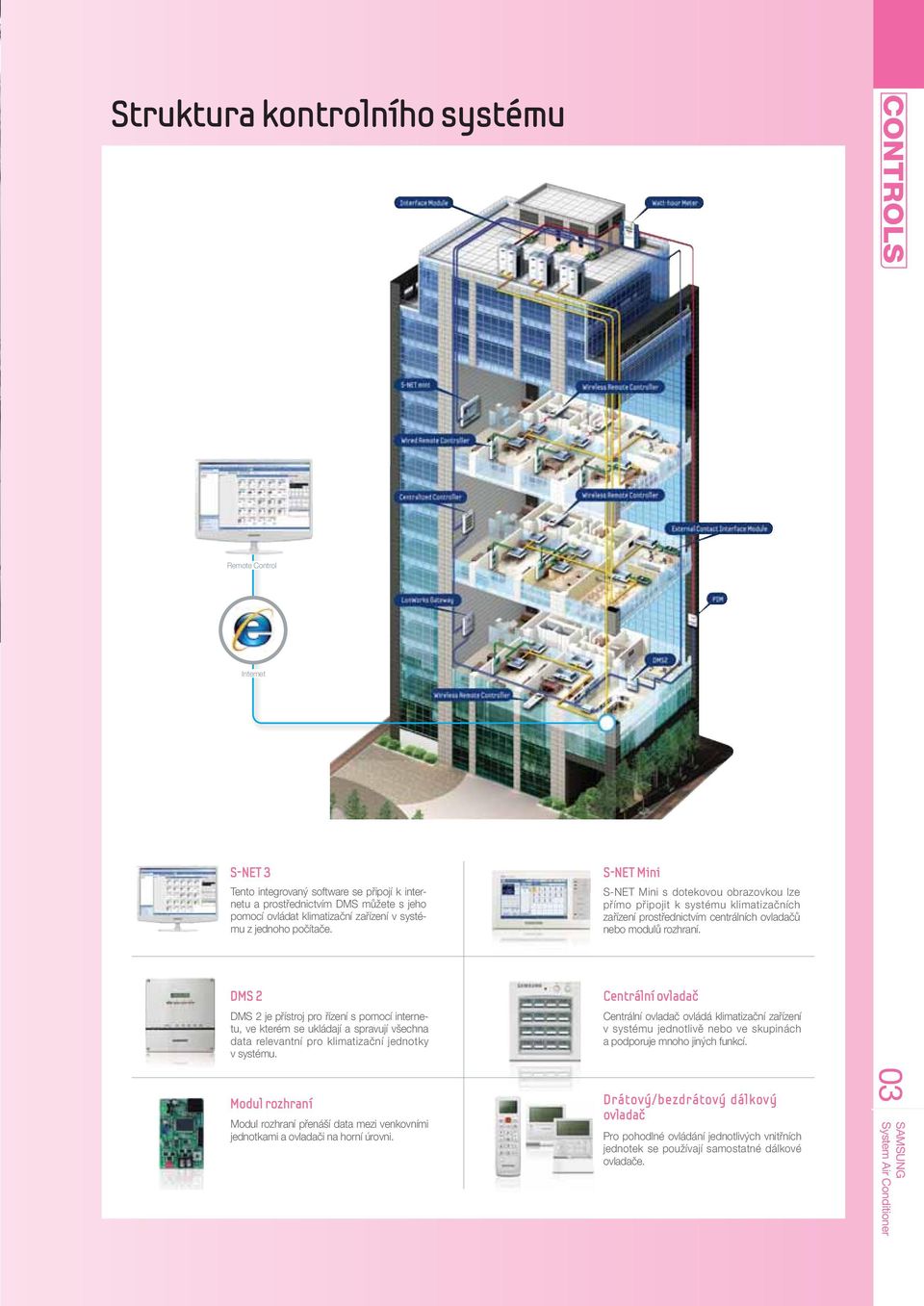

3 Struktura kontrolního systému Remote Control Internet S-NET 3 Tento integrovaný software se připojí k internetu a prostřednictvím DMS můžete s jeho pomocí ovládat klimatizační zařízení v systému z jednoho počítače. S-NET Mini S-NET Mini s dotekovou obrazovkou lze přímo připojit k systému klimatizačních zařízení prostřednictvím centrálních ovladačů nebo modulů rozhraní. DMS 2 DMS 2 je přístroj pro řízení s pomocí internetu, ve kterém se ukládají a spravují všechna data relevantní pro klimatizační jednotky v systému. Centrální ovladač Centrální ovladač ovládá klimatizační zařízení v systému jednotlivě nebo ve skupinách a podporuje mnoho jiných funkcí. Modul rozhraní Modul rozhraní přenáší data mezi venkovními jednotkami a ovladači na horní úrovni. Drátový/bezdrátový dálkový ovladač Pro pohodlné ovládání jednotlivých vnitřních jednotek se používají samostatné dálkové ovladače. 03

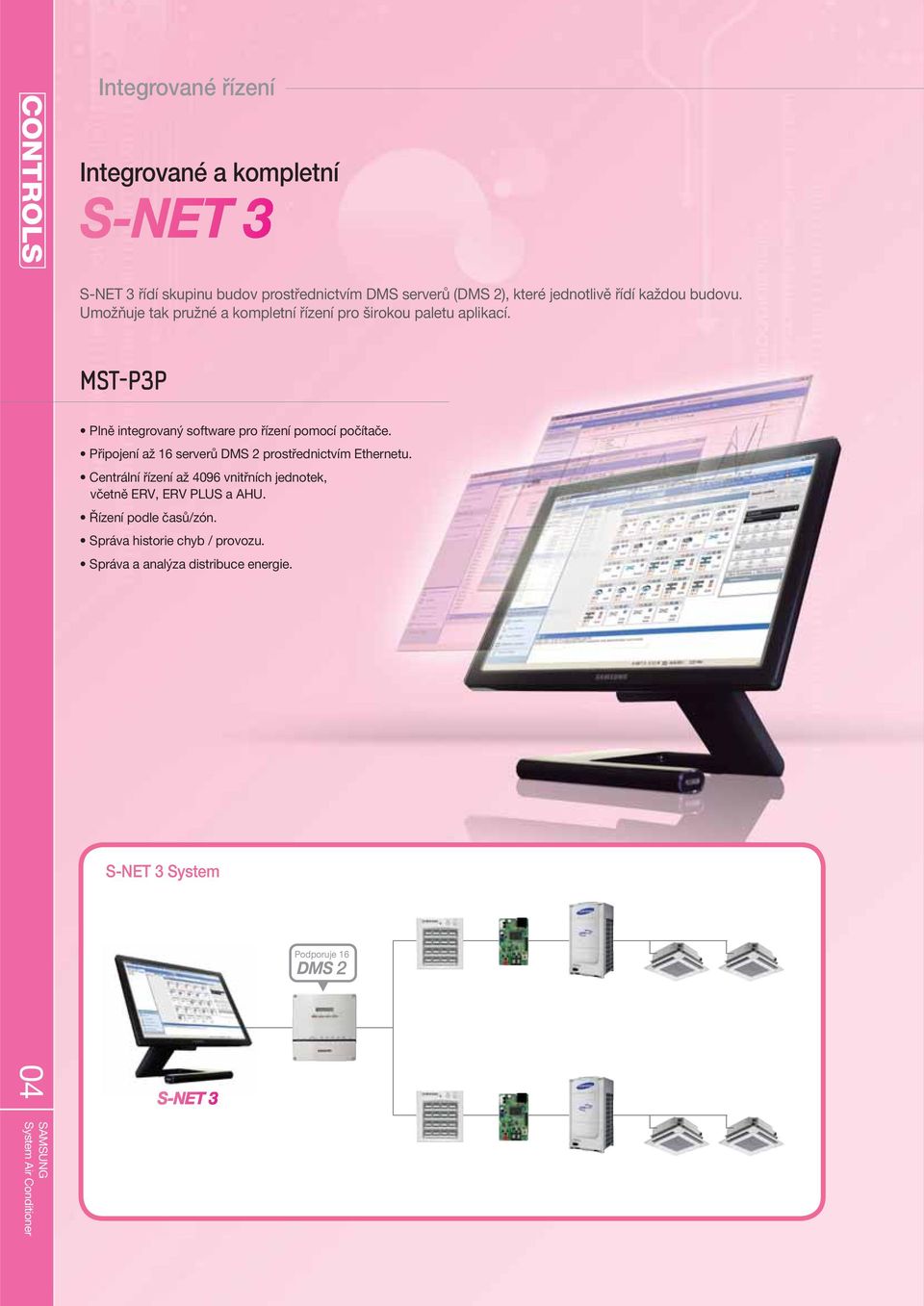

4 Integrované řízení Integrované a kompletní S-NET 3 řídí skupinu budov prostřednictvím DMS serverů (DMS 2), které jednotlivě řídí každou budovu. Umožňuje tak pružné a kompletní řízení pro širokou paletu aplikací. MST-P3P S-NET 3 System Podporuje 16 04

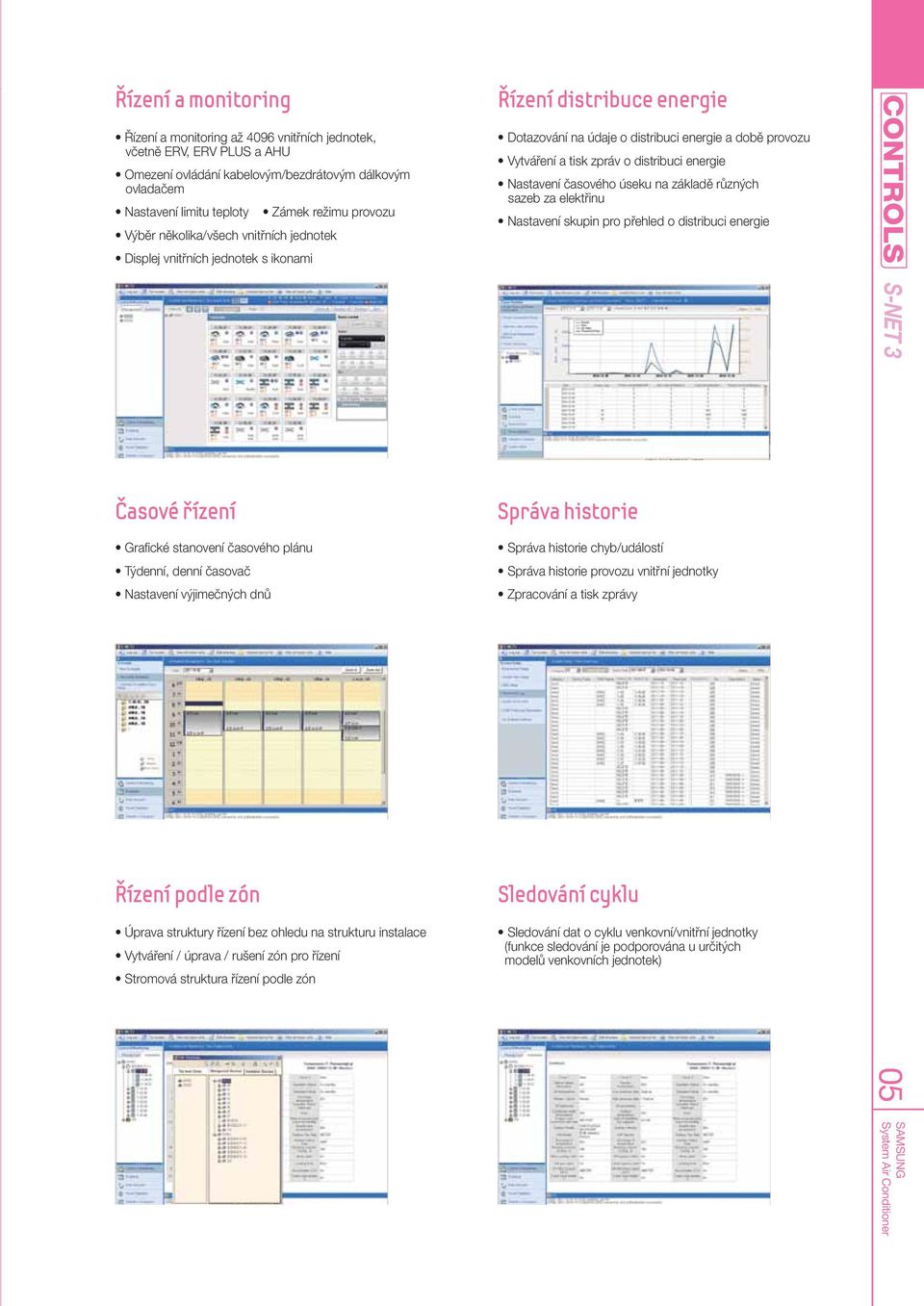

5 Integrated and Complete S-NET 3 Řízení a monitoring včetně ERV, ERV PLUS a AHU ovladačem Časové řízení Řízení distribuce energie sazeb za elektřinu Správa historie S-NET 3 Řízení podle zón Sledování cyklu (funkce sledování je podporována u určitých modelů venkovních jednotek) 05

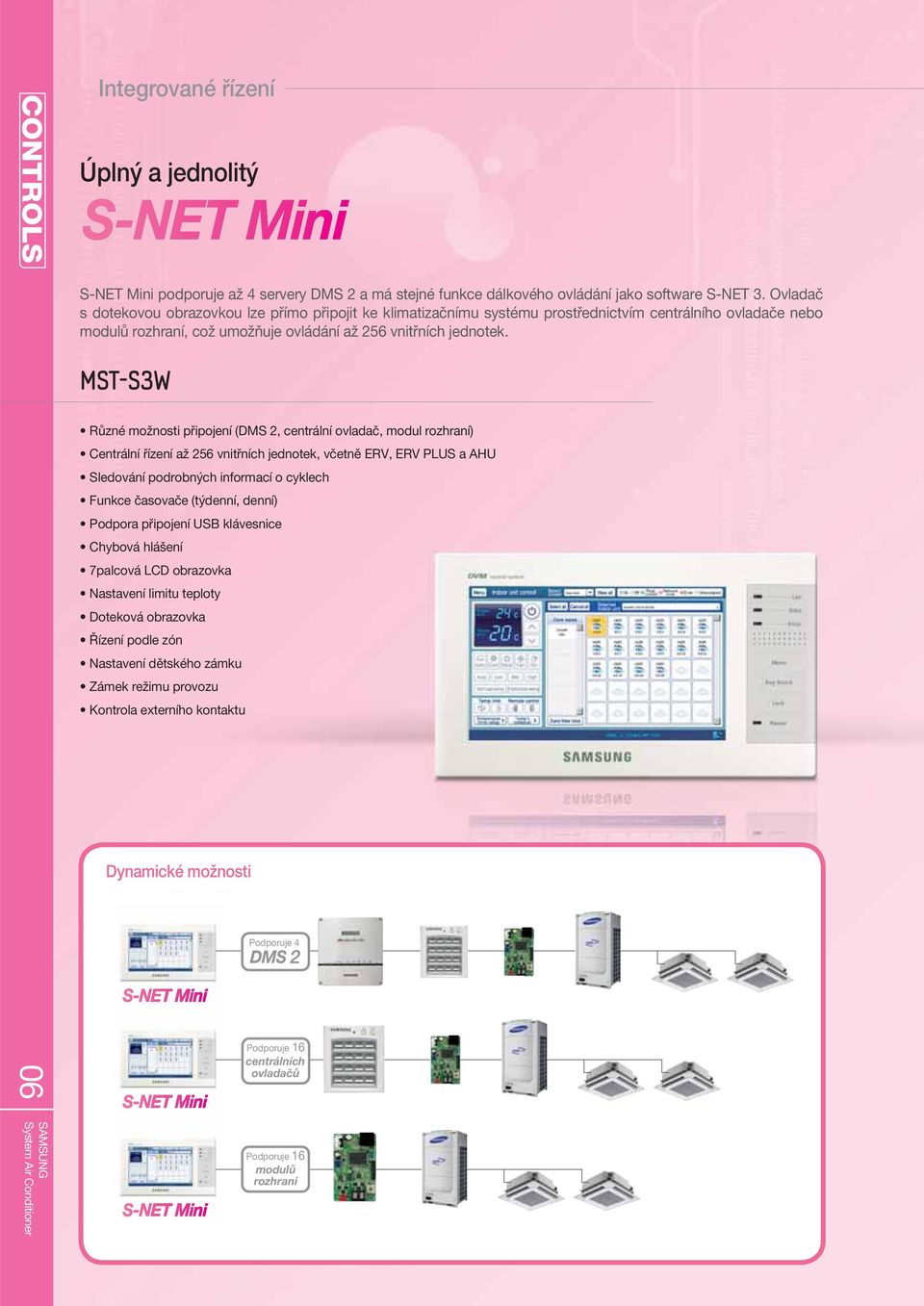

6 Integrované řízení Úplný a jednolitý MST-S3W Dynamické možnosti Podporuje 4 Podporuje 16 centrálních ovladačů Podporuje 16 modulů rozhraní

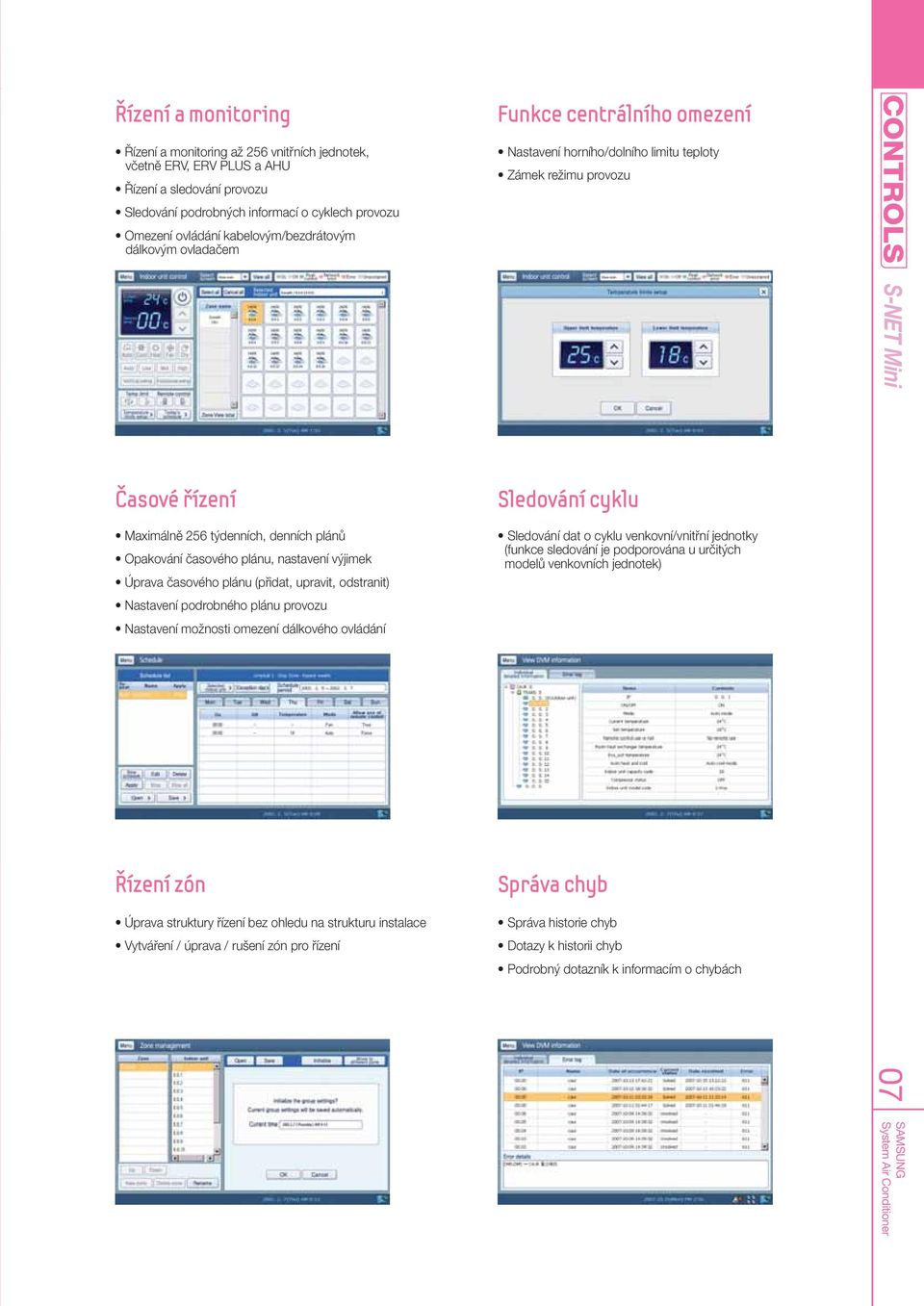

7 Comprehensive and Solid S-NET Mini Řízení a monitoring včetně ERV, ERV PLUS a AHU dálkovým ovladačem Časové řízení Funkce centrálního omezení Sledování cyklu (funkce sledování je podporována u určitých modelů venkovních jednotek) S-NET Mini Řízení zón Správa chyb

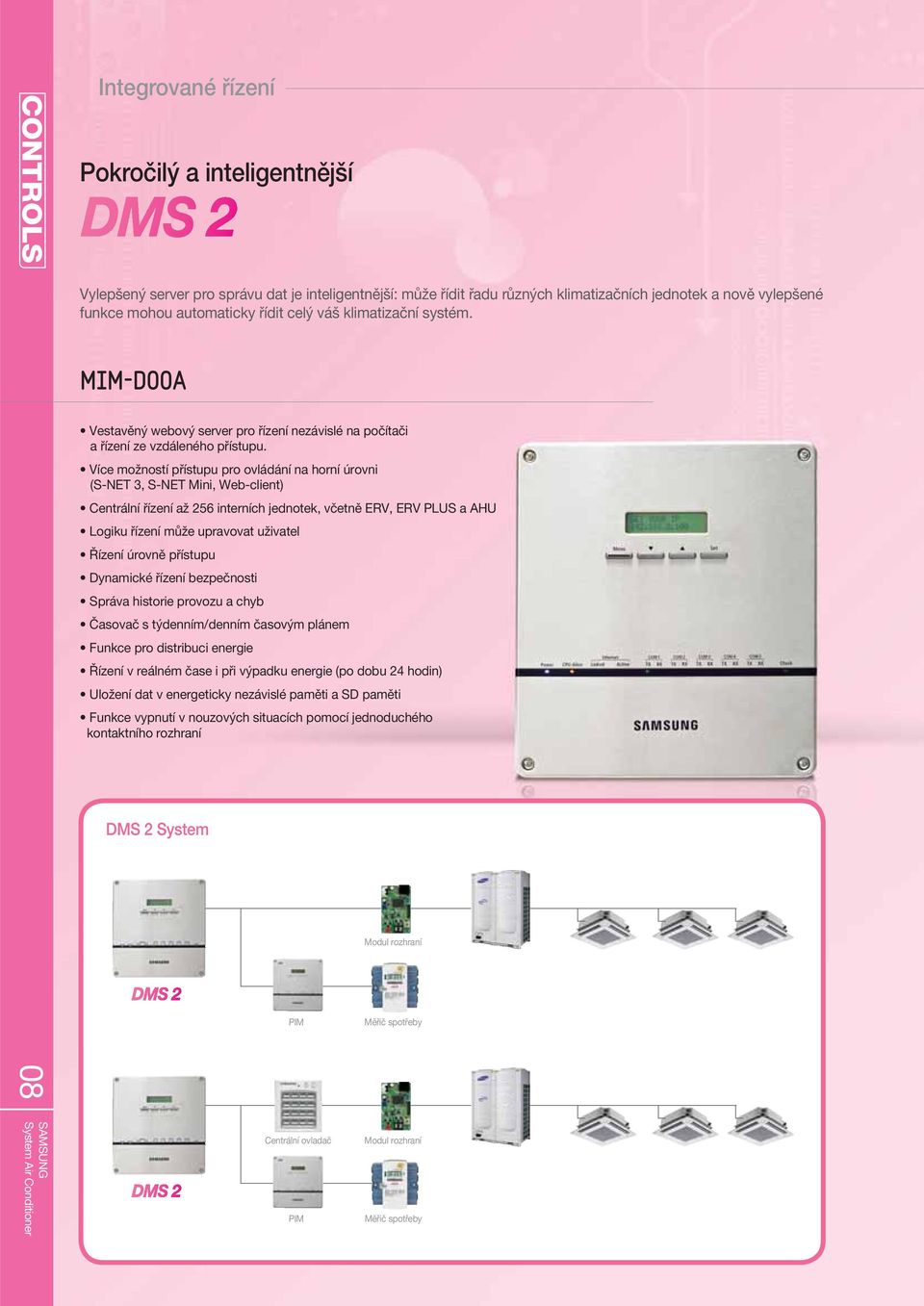

8 Integrované řízení Pokročilý a inteligentnější MIM-D00A (S-NET 3, S-NET Mini, Web-client) DMS 2 System Modul rozhraní PIM Měřič spotřeby 08 Centrální ovladač PIM Modul rozhraní Měřič spotřeby

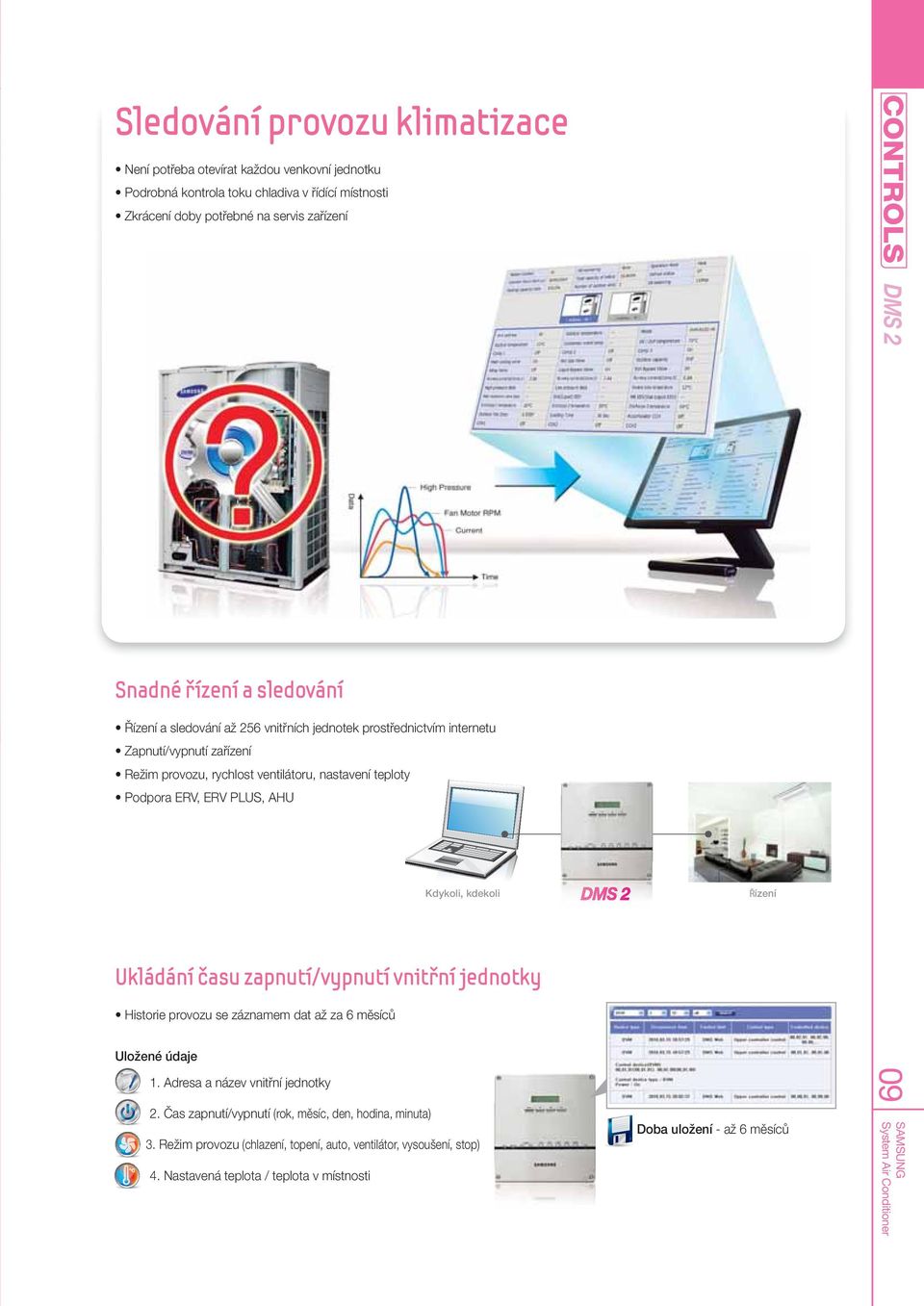

9 Advanced and Smarter DMS 2 Sledování provozu klimatizace DMS 2 Snadné řízení a sledování Kdykoli, kdekoli Řízení Ukládání času zapnutí/vypnutí vnitřní jednotky Uložené údaje 1. Adresa a název vnitřní jednotky (rok, měsíc, den, hodina, minuta) 3. Režim provozu (chlazení, topení, auto, ventilátor, vysoušení, stop) Doba uložení

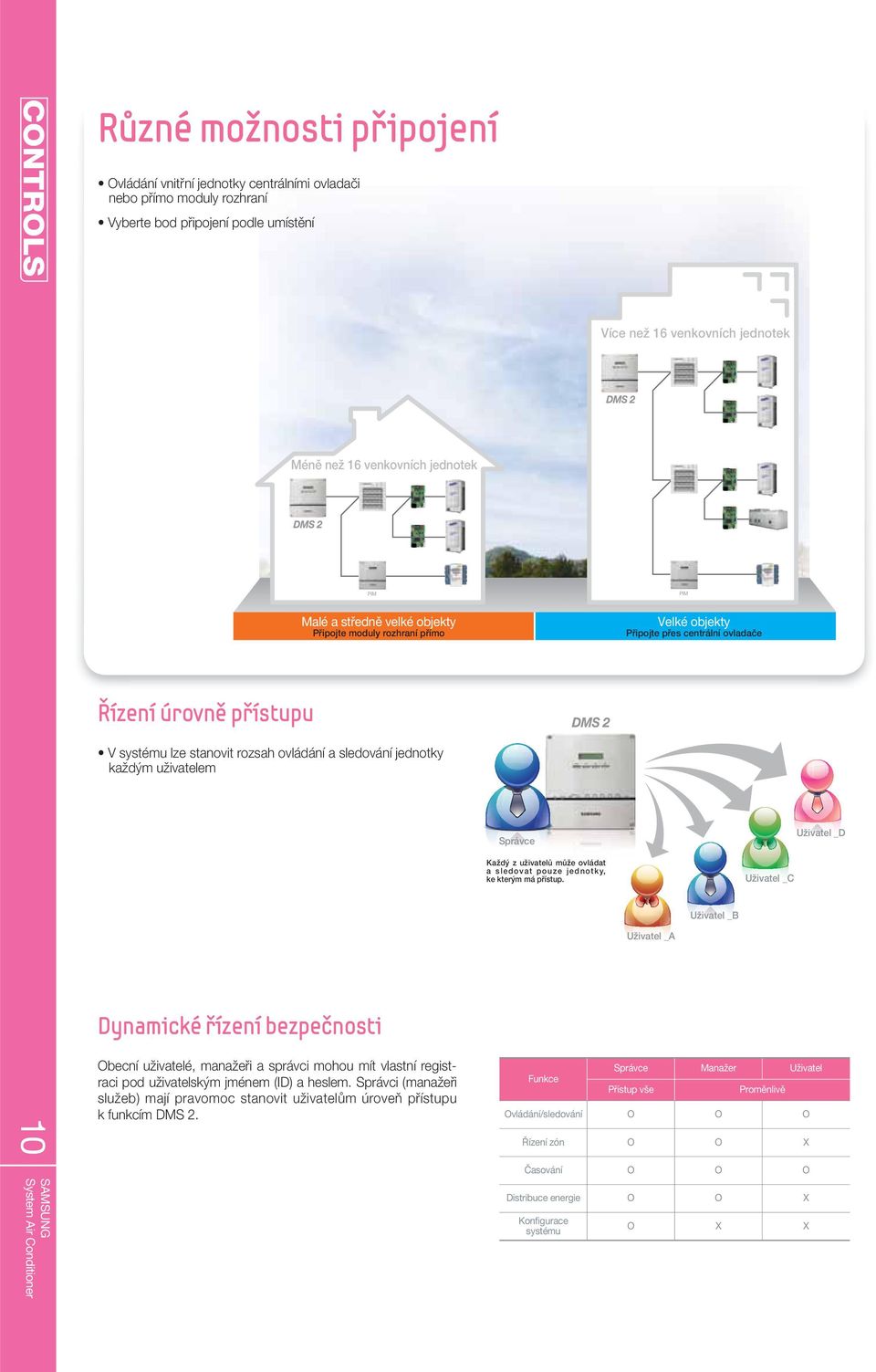

10 Různé možnosti připojení nebo přímo moduly rozhraní Více než 16 venkovních jednotek Méně než 16 venkovních jednotek PIM PIM Malé a středně velké objekty Připojte moduly rozhraní přímo Připojte přes centrální ovladače Řízení úrovně přístupu každým uživatelem Správce Uživatel _D Každý z uživatelů může ovládat a sledovat pouze jednotky, ke kterým má přístup. Uživatel _C Uživatel _B Uživatel _A Dynamické řízení bezpečnosti raci pod uživatelským jménem (ID) a heslem. Správci (manažeři služeb) mají pravomoc stanovit uživatelům úroveň přístupu k funkcím DMS 2. Manažer Uživatel X X systému X X

11 Vylepšený grafický displej s ikonami kontrolu stavu jednotky DMS 2 Malé nebo velké ikony Zálohování dat Automatic System Recovery after Service Rychlý a snadný servisní zásah (v případě, že se používá veřejný IP) zaslanou na soukromý internetový účet Servis na dálku - upozornění na nesprávnou funkci

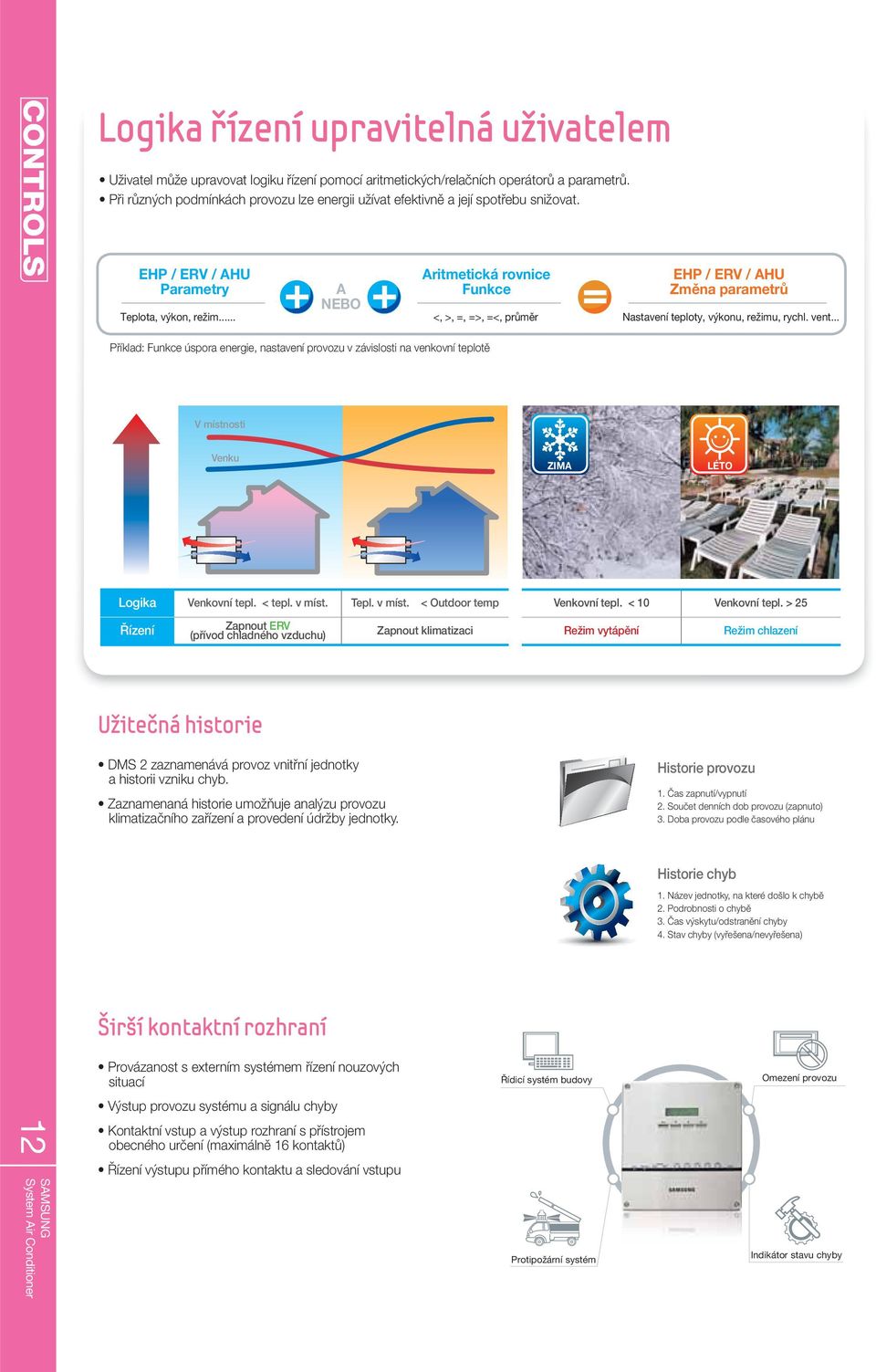

12 Logika řízení upravitelná uživatelem EHP / ERV / AHU Parametry A NEBO Aritmetická rovnice Funkce Příklad: Funkce úspora energie, nastavení provozu v závislosti na venkovní teplotě EHP / ERV / AHU Změna parametrů <, >, =, =>, =<, průměr V místnosti Venku ZIMA LÉTO Logika Venkovní tepl. < tepl. v míst. Tepl. v míst. < Outdoor temp Řízení Zapnout ERV (přívod chladného vzduchu) Zapnout klimatizaci Venkovní tepl. < 10 Venkovní tepl. > 25 Režim vytápění Režim chlazení Užitečná historie a historii vzniku chyb. klimatizačního zařízení a provedení údržby jednotky. Historie provozu 2. Součet denních dob provozu (zapnuto) 3. Doba provozu podle časového plánu Historie chyb 1. Název jednotky, na které došlo k chybě 2. Podrobnosti o chybě Širší kontaktní rozhraní situací Výstup provozu systému a signálu chyby

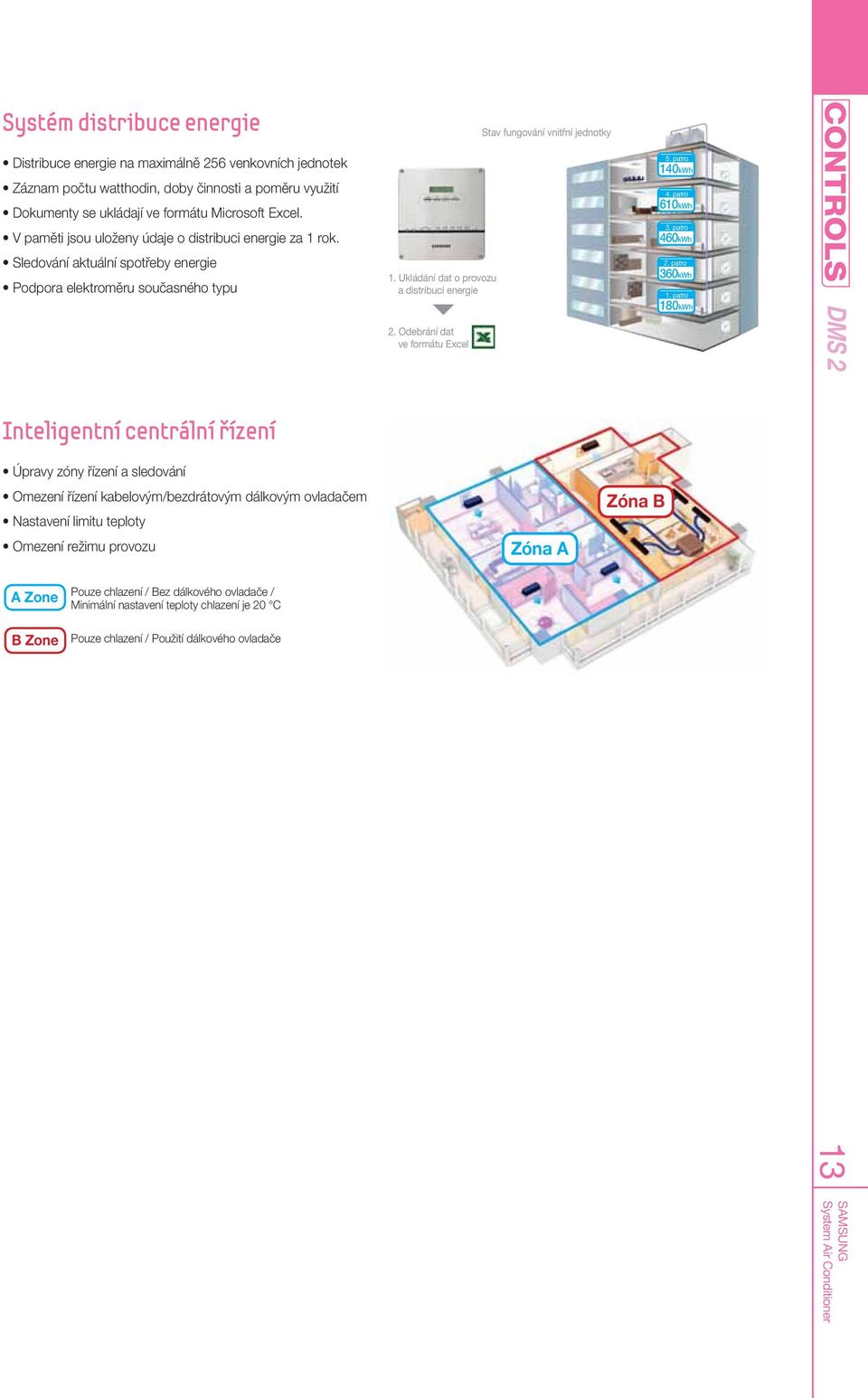

13 Systém distribuce energie Stav fungování vnitřní jednotky 5. patro 140kWh 4. patro 610kWh 3. patro 460kWh 1. Ukládání dat o provozu a distribuci energie 2. Odebrání dat ve formátu Excel 2. patro 360kWh 1. patro 180kWh DMS 2 Inteligentní centrální řízení Zóna A Zóna B A Zone B Zone

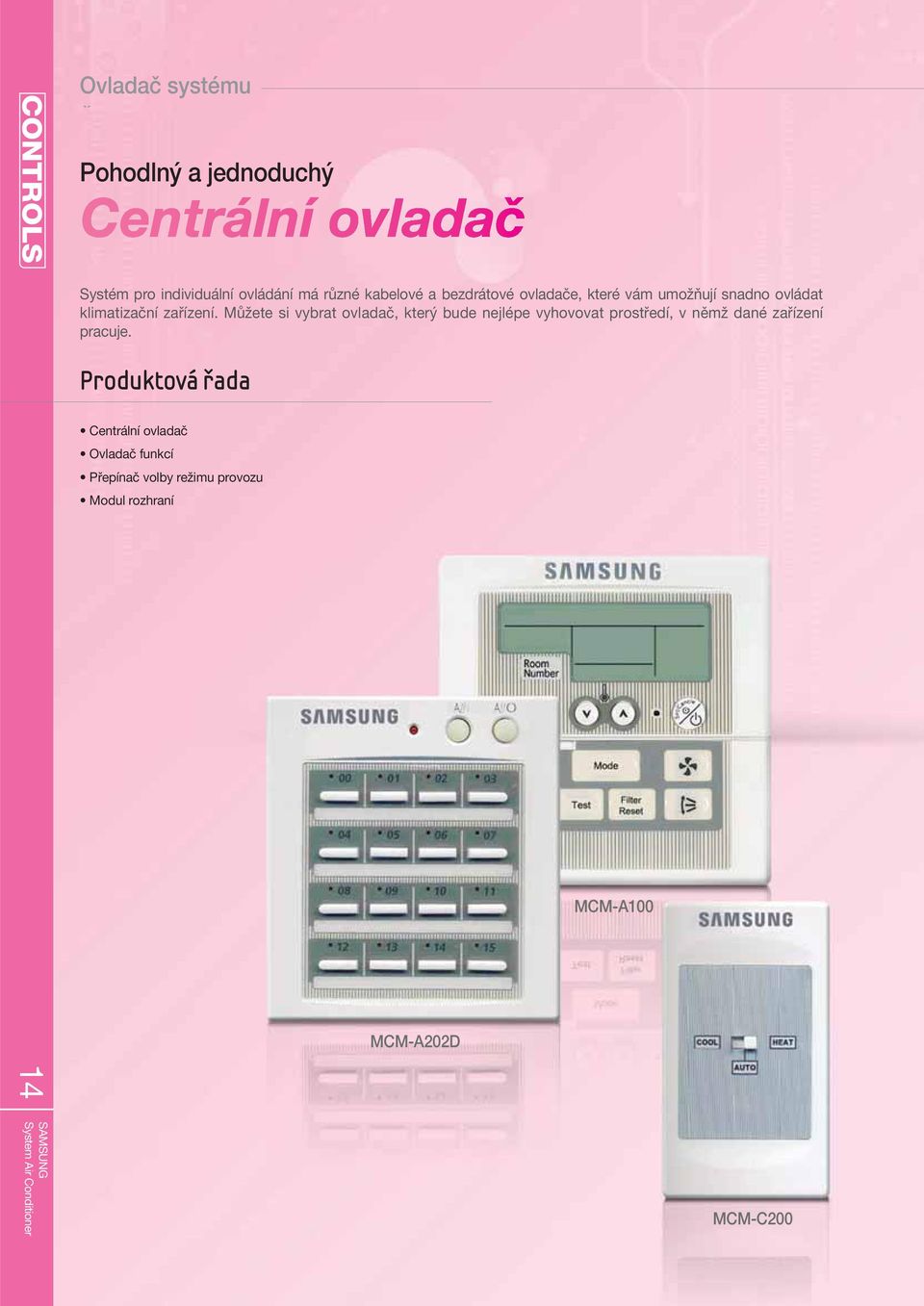

14 Ovladač systému Ř Pohodlný a jednoduchý pracuje. Produktová řada MCM-A100 MCM-A202D MCM-C200

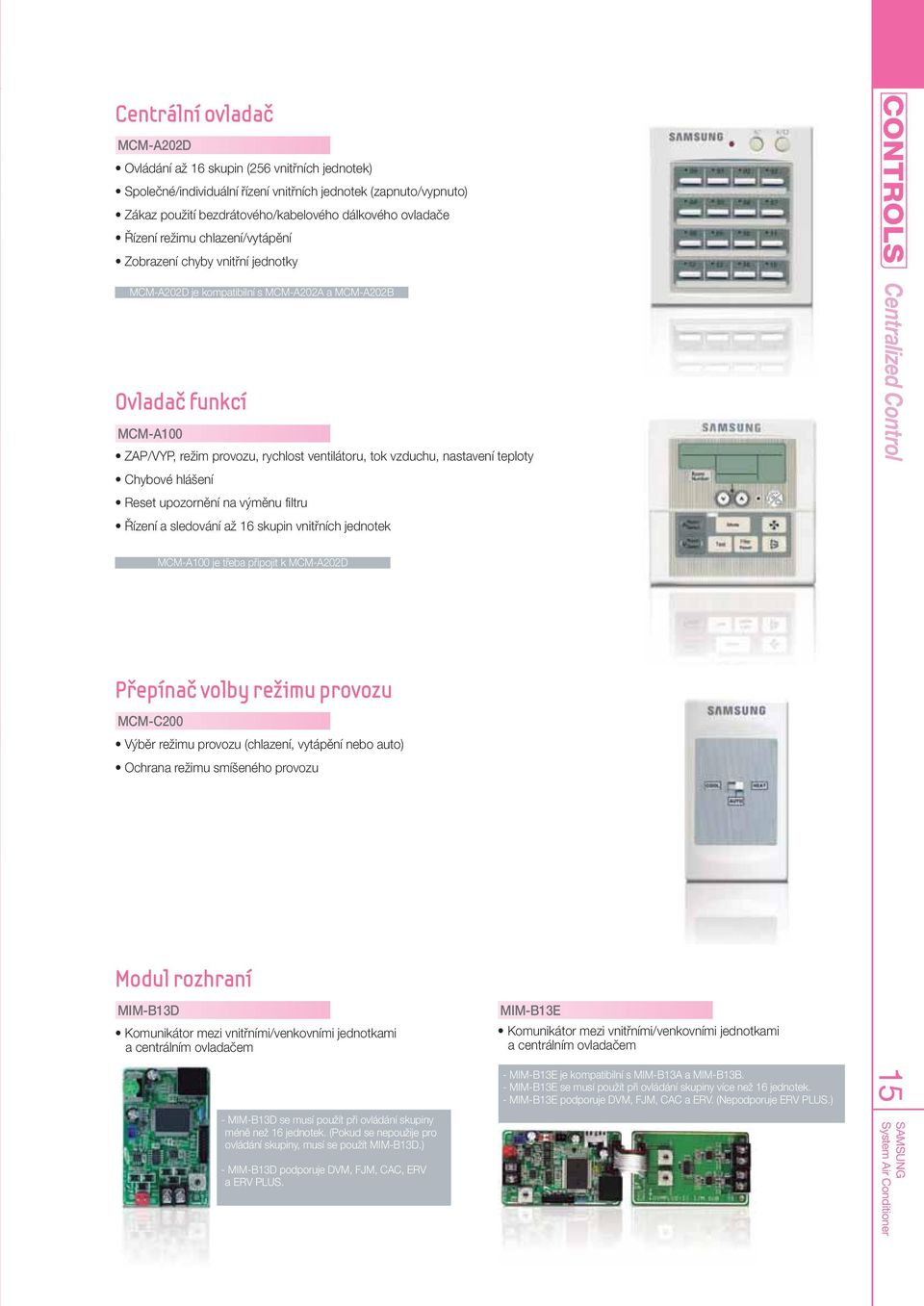

15 Flexible and Efficient Centralized Control Centrální ovladač MCM-A202D Ovladač funkcí MCM-A100 Centralized Control Přepínač volby režimu provozu MCM-C200 Modul rozhraní MIM-B13D a centrálním ovladačem MIM-B13E a centrálním ovladačem a ERV PLUS.

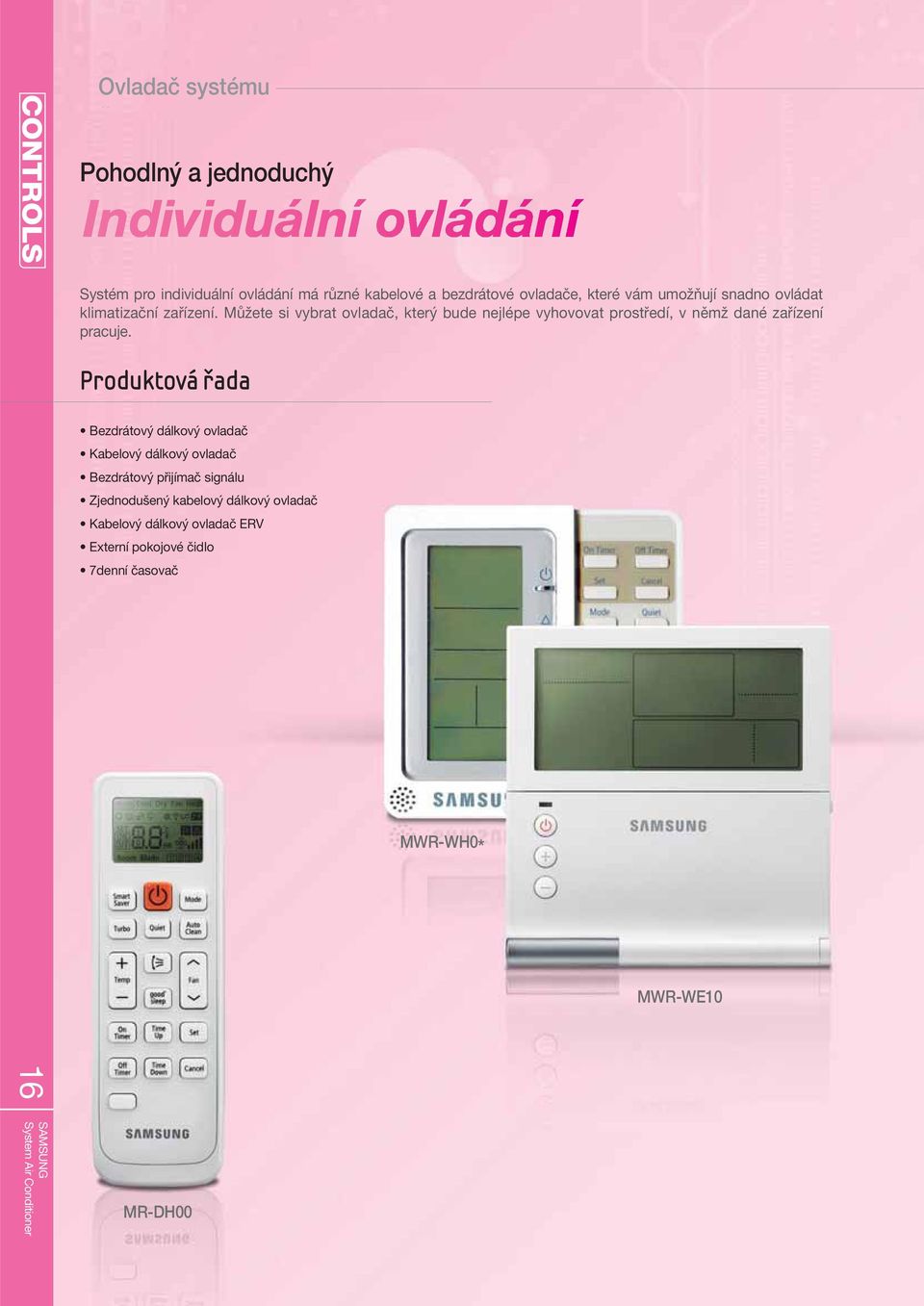

16 Ovladač systému Ř Pohodlný a jednoduchý pracuje. Produktová řada MWR-WH0 * MWR-WE10 MR-DH00

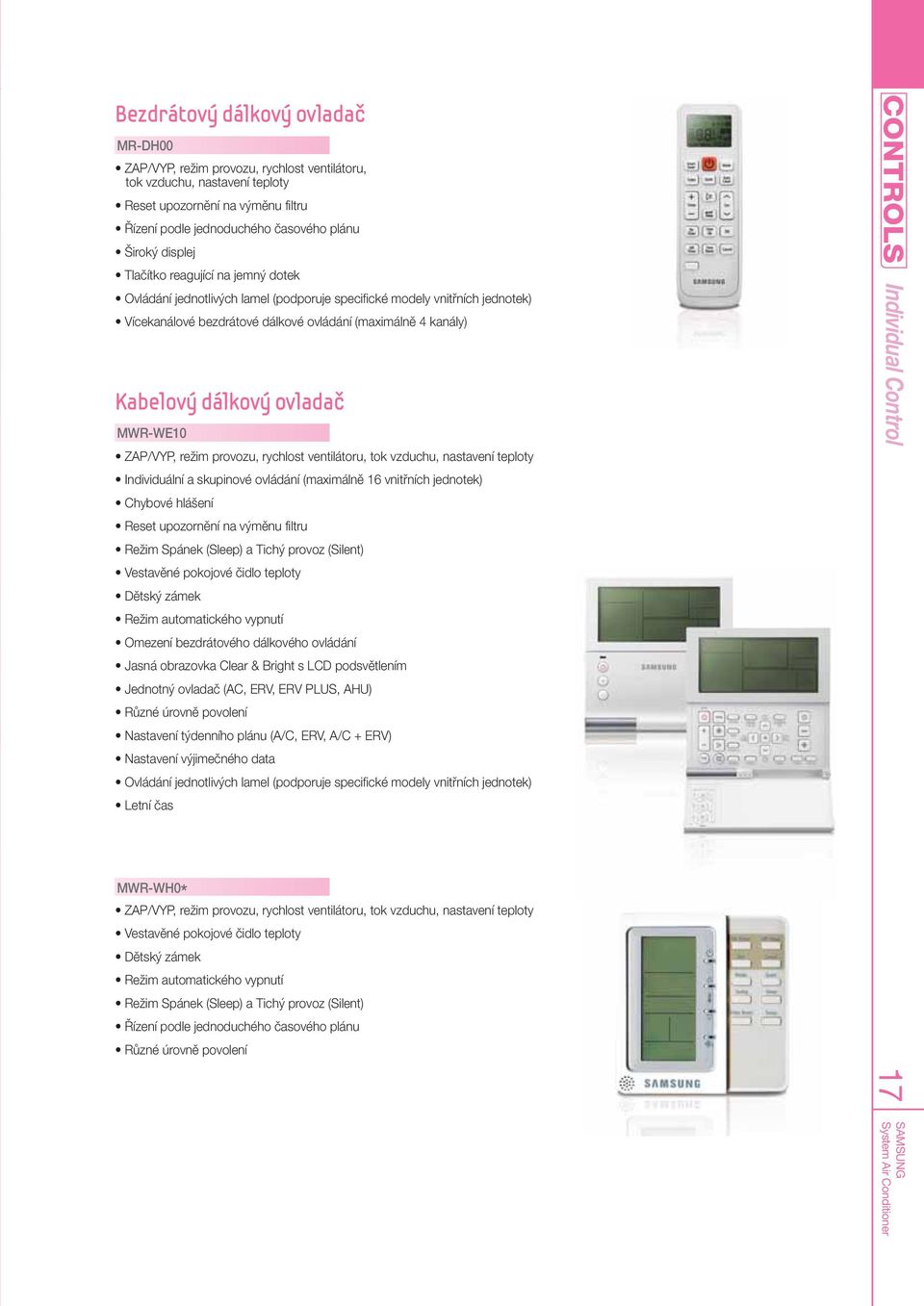

17 Simple and Convenient Individual Control Bezdrátový dálkový ovladač MR-DH00 tok vzduchu, nastavení teploty Kabelový dálkový ovladač MWR-WE10 Individual Control MWR-WH0 *

18 Bezdrátový přijímač signálu MRK-A00 Zjednodušený kabelový dálkový ovladač MWR-SH00 Kabelový dálkový ovladač ERV MWR-VH02 Externí pokojové čidlo MRW-TA 7denní časovač MWR-BS00

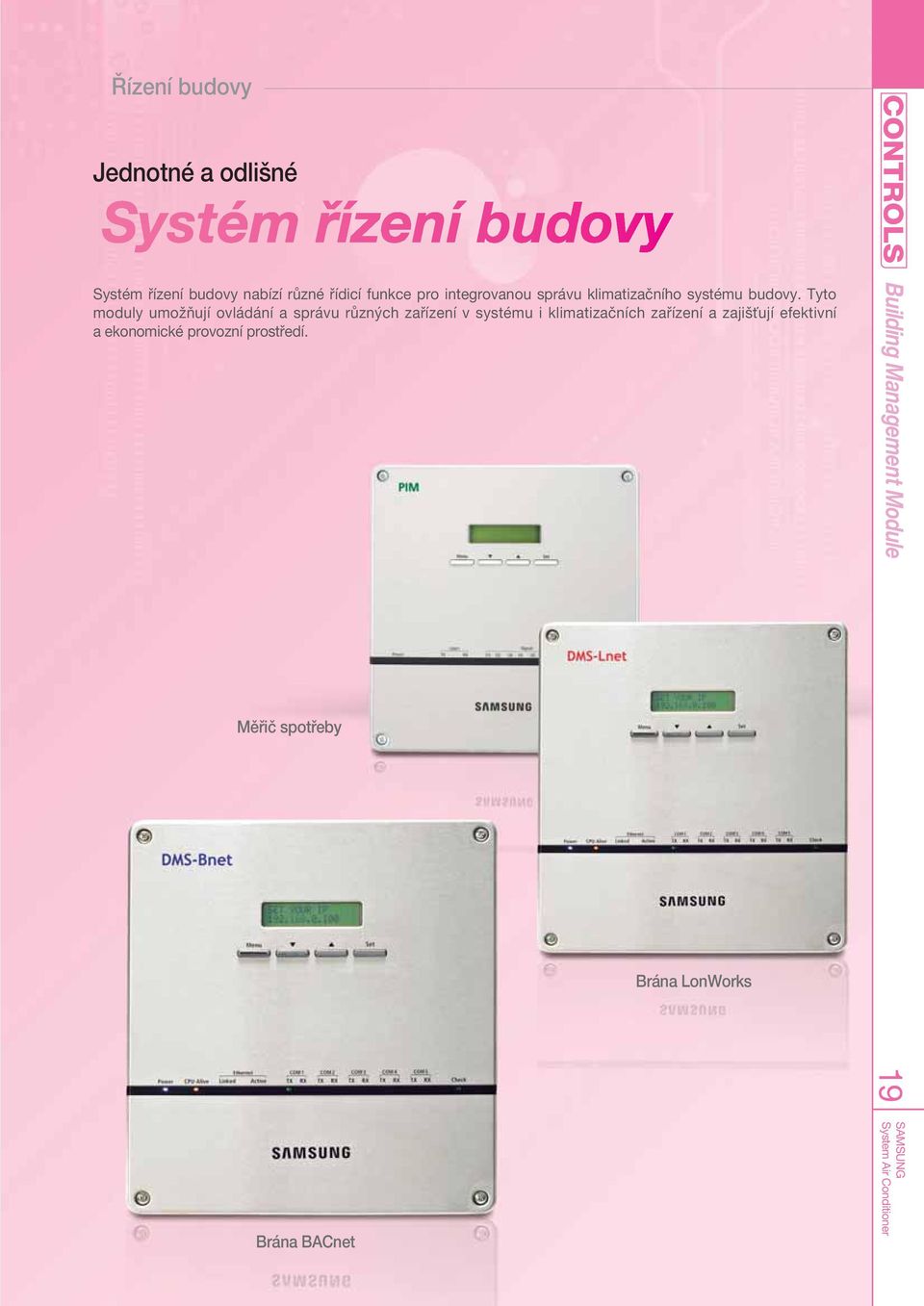

19 Řízení budovy Jednotné a odlišné a ekonomické provozní prostředí. Building Management Module Měřič spotřeby Brána LonWorks Brána BACnet

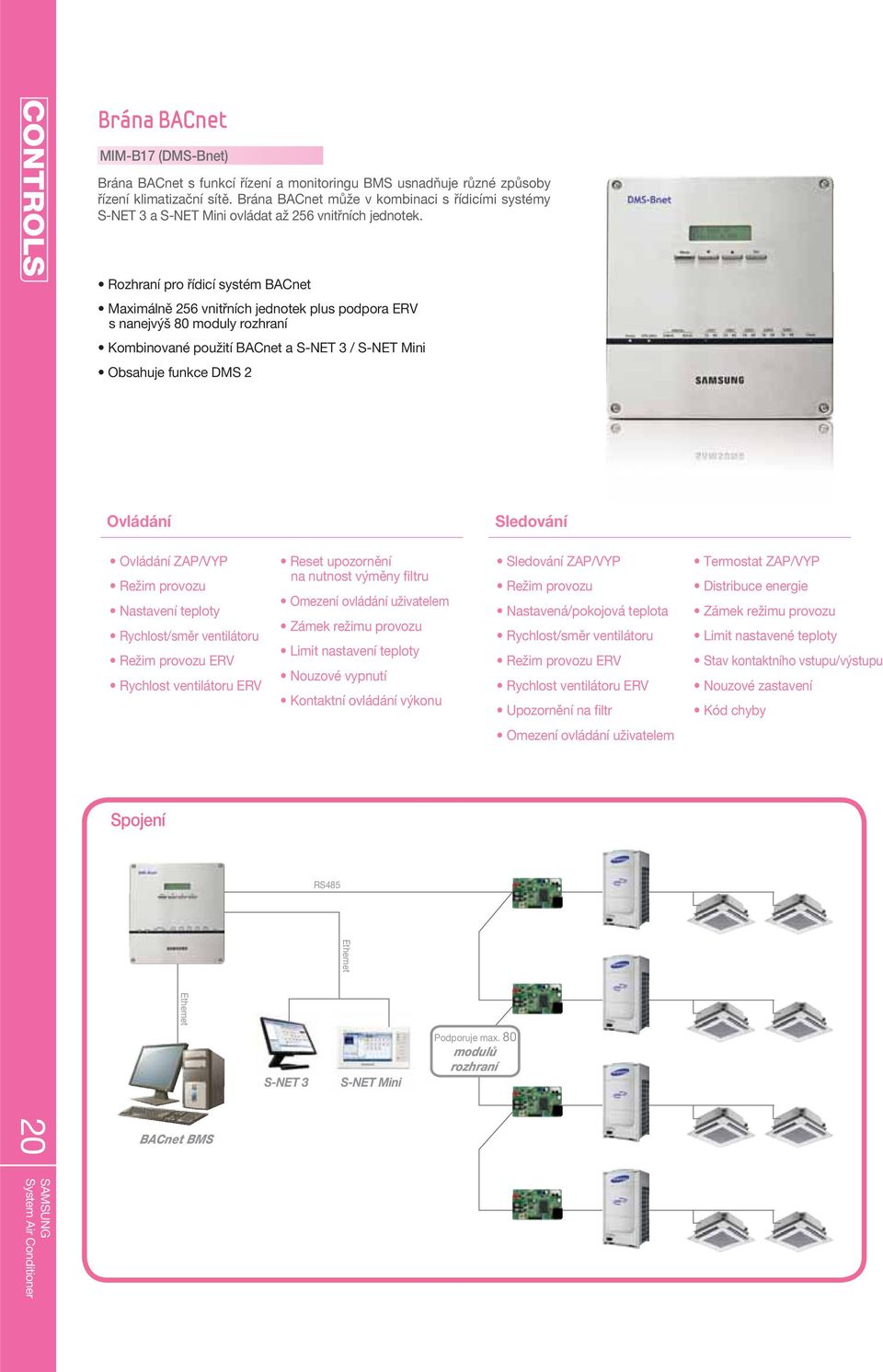

20 Brána BACnet MIM-B17 (DMS-Bnet) Ovládání Sledování Nastavení teploty Nouzové vypnutí Nouzové zastavení Spojení RS485 Ethemet Ethemet Podporuje max. 80 modulů rozhraní 20 BACnet BMS

21 Brána LonWorks MIM-B18 (DMS-Lnet) Ovládání Nastavení teploty Nouzové vypnutí Sledování Nouzové zastavení Building Management Module Spojení RS485 Ethemet FTT-10A Podporuje max. 80 modulů rozhraní LonWork BMS

22 Modul rozhraní měřiče spotřeby MIM-B16 PIM (Pulse Input Module) Připojitelné měřiče s PIM Krátký Krátký Krátký Otevřeno Otevřeno Více než 3 ms (závazně) Spojení Podporuje max. 8 PIM Centrální ovládání 22 Podporuje max. 8 elektroměrů Venkovní jednotka Vnitřní jednotka

23 Řízení budovy Úspora energie Modul rozhraní s Key Tag MIM-B02 Příklad Místnost 501 Místnost 502 Místnost 503 Místnost 504 Guest Romm Management Module Držák karty Držák karty Držák karty Držák karty Modul rozhraní s externím kontaktem MIM-B14 Příklad (Nástěnná vnitřní jednotka: pouze modely s funkcí podpory výstupu stavu EEV) 23 Key-Tag (karta) ZAP/VYP ZAP/VYP Chyba ZAP/VYP Čidlo otevření okna Upozornění na chybu Řízení externím přístrojem

24 Aplikace Pokročilé a všestranné Režim Sales Ke stažení na adrese: Download Center software nový DVM-Pro * Před stažením programu požádejte o povolení správce systému Režim CAD 24 O nový program DVM-Pro požádejte ústředí společnosti Samsung nebo distributory.

25 Aplikace Zlepšení účinnosti Vlastnosti AHU Kit MXD-A16K1X025A / A22K1X050A / A22K2X075A / A22K2X100A Venkovní jednotka Spojení F1, F2 Souprava EEV Řízení EEV Potrubí na tekutiny Řízení ventilátoru AHU Vracející se vzduch Vypouštěný vzduch Čerstvý vzduch Čidlo Eva_in Dodávaný vzduch Čidlo v místnosti Plynové potrubí Čidlo Eva_out Zpětná vazba ventilátoru Ovladač AHU 25

26 Systém ovládání KLASIFIKACE PRODUKT MODEL OBRÁZEK APPLICATION MODEL DMS 2 MIM-D00A DVM Series, FJM, CAC, ERV, ERV PLUS Ovladač S-NET 3 MST-P3P DVM Series, FJM, CAC, ERV, ERV PLUS Integrované řízení S-NET Mini MST-S3W DVM Series, FJM, CAC, ERV, ERV PLUS Modul rozhraní PIM MIM-B16 DVM Series, FJM, CAC SIM MIM-B12 DVM Series, FJM Ovladač funkce MCM-A100 DVM Series, FJM, CAC, ERV Ovladač Centrální ovladač MCM-A202D DVM Series, FJM, CAC, ERV, ERV PLUS Systém centrálního ovládání Přepínač provozních režimů MCM-C200 DVM Series (kromě HR Models) Modul rozhraní Modul rozhraní centrálního ovládání MIM-B13D MIM-B13E DVM Series, FJM, CAC, ERV, ERV PLUS DVM Series, FJM, CAC, ERV Kabelový dálkový ovladač MWR-WE10 Kazetová, nástěnná, parapetní, flexi a kanálová, ERV, ERV PLUS Ovladač systému Kabelový dálkový ovladač MWR-WH00 Kazetová, nástěnná, parapetní, flexi a kanálová Zjednodušený kabelový dálkový ovladač MWR-SH00 Kazetová, nástěnná, parapetní, flexi a kanálová Kabelový dálkový ovladač ERV MWR-VH02 ERV Systém individuál. ovládání Ovladač Bezšňůrový dálkový ovladač MR-DH00 Kazetová, nástěnná, parapetní, kanálová (potřebný přijímač) a flexi Čidlo CO 2 ERV MOS-C1 ERV, ERV PLUS Přijímač bezdrátového signálu MRK-A00 Kanálová (pro bezdrátový dálkový ovladač) Kabel přijímače bezdrátového signálu MRW-10A Kanálová (pro bezdrátový dálkový ovladač) Týdenní časovač MWR-BS00 Kazetová, nástěnná, parapetní a kanálová Externí pokojové čidlo MRW-TA Kazetová, nástěnná, parapetní, flexi a kanálová Modul rozhraní Deska rozšíření RAC MIM-A00 FJM (pro připojení kabelového ovladače a ext. rozhraní) Modul rozhraní LonWork MIM-B07 DVM Series, FJM Systém pro správu budovy Modul pro správu budovy Modul pro správu pokoje pro hosty Brána LonWorks MIM-B18 DVM Series, FJM, CAC, ERV Brána BACnet MIM-B17 DVM Series, FJM, CAC, ERV Modul rozhraní se vstupní kartou (KEY-TAG) Modul rozhraní s příjmem externích signálů MIM-B02 MIM-B14 DVM Series, FJM DVM Series, FJM, CAC Konvertor Jednotka konvertoru MIM-C02 DVM Series, FJM, CAC 26 *DVM Series : DVM Mini, DVM PLUS IV, DVM PLUS IV HR

27 Systém ovládání a příslušenství Klasifikace Obr. Model Popis Relevantní jednotka Poznámka MXJ-YA1509K 15 kw a méně MXJ-YA2512L Více než 15.0 ~ 40.6kW a méně MXJ-YA2812K Více než 40.6 ~ 46.4 kw a méně Refnet MXJ-YA2815K Více než 46.4 ~ 69.6 kw a méně DVM PLUS IV, DVM PLUS IV HR MXJ-YA3119K Více než 69.6 ~ 98.6 kw a méně MXJ-YA3819K Více než 98.6 ~ kw a méně MXJ-YA4422K Více než kw MXJ-YA1500K 23.2 kw a méně Refnet (Plyn pod vysokým tlakem) pro modul DVM PLUS IV HR MXJ-YA2500K MXJ-YA3100K Více než 23.2 ~ 69.6 kw a méně Více než 69.6 ~ kw a méně DVM PLUS IV HR Povinné příslušenství MXJ-YA3800K Více než kw Venkovní spoj (Venkovní spojení) Venkovní spoj (Plyn pod vysokým tlakem) pro modul DVM PLUS IV HR MXJ-T3819K MXJ-T4422K MXJ-T3100K MXJ-T3800K Méně než 48 HP Více než 50 HP Méně než 48 HP Více než 50 HP DVM PLUS IV, DVM PLUS IV HR (Module) DVM PLUS IV HR (Module) Povinné příslušenství MXJ-HA3819K Více než 69.7 kw Header Joint MXJ-HA3115K Méně než 69.6 kw DVM PLUS IV, DVM PLUS IV HR Volitelně MXJ-HA2512K Méně než 46.4 kw MCU-Y4NEE Méně než 4 vnitřní jednotky MCU Kits MCU-Y4NEE1 Méně než 4 vnitřní jednotky DVM PLUS IV HR MCU-Y6NEE Méně než 6 vnitřních jednotek MXD-A13K116A Méně než 3.6 kw (1 místnost) kw ~9.0 kw (1místnost) MXD-A13K200A MXD-A16K200A Méně než 3.6 kw (2 místnosti) 5.6 kw~9.0 kw (2 místnosti) Nástěnná a stropní vnitřní jednotka (Pro 2 vnitřní jednotky) Volitelně MXD-A22K200A Více než 9.0 kw (2 místnosti) MXD-A13K216A Méně než 3.6 kw (2 Rooms) kw ~ 9.0 kw (1místnost) Elektronický expanzný ventil MXD-A13K300A MXD-A16K213A Méně než 3.6 kw (3 místnosti) Méně než 3.6 kw (1 Room) kw ~ 9.0 kw (2 místnosti) Nástěnná a stropní vnitřní jednotka(pro 3 vnitřní jednotky) Volitelně MXD-A16K300A 5.6 kw ~ 9.0 kw (3 místnosti) 27 MEV-A13SA MEV-A16SA Méně než 3.6 kw (1 místnost) 5.6 kw ~ 9.0 kw (1místnost) Nástěnná a stropní vnitřní jednotka (Pro 1 vnitřní jednotku) Volitelně

28 Příslušenství Klasifikace Obr. Model Popis Relevantní jednotka Poznámka MDP-E075SEE3 Slim Duct (2.0 ~ 14.0 kw) Čerpadlo kondenzátu MDP-M075SGU1 M.S.P Duct (9.0/11.2 kw) - Volitelně MDP-M075SGU2 M.S.P Duct (12.8/14.0 kw) MDP-M075SGU3 M.S.P Duct (5.6/7.1 kw) MXD-A38K2A DVM PLUS IV (8~12 HP) PDM Kits (High Elevation Kits) MXD-A12K2A DVM PLUS IV (14~16 HP) - Volitelně MXD-A58K2A DVM PLUS IV (18~20 HP) MXD-A16K1X025A 7.0 ~ 8.75 kw AHU MXD-A22K1X050A 14.0 ~ 17.5 kw AHU AHU Kits MXD-A22K2X075A 21.0 ~ kw AHU - Volitelně MXD-A22K2X100A 28.0 ~ 35.0 kw AHU MVO-VA RHF050KHEA Humidifier - Volitelně MVO-VA RHF100KHEA PC4NUSKA 4Way Cassette S - Waffle PC4NUSKE 4Way Cassette S - Třídaic PC4NBSKA 4Way Cassette S - Black Není kompatibilní s konvenční 4way kazetovými jednotkami povinné příslušenství PC4SUSMA Mini 4Way Cassette S Front Panel PC4SUSME Mini 4Way Cassette S PMSMA Mini 4Way Cassette PSSMA Slim 1Way Cassette - PC1NUPMA Slim 1Way Cassette P2SMA 2Way Cassette MSD-CAN1 4Way Cassette S S-Plasma ion - Volitelně MSD-EAN1 ERV, ERV Plus Motion Detect Sensor MCR-SMA Mini 4Way Cassette S - Volitelně 28
