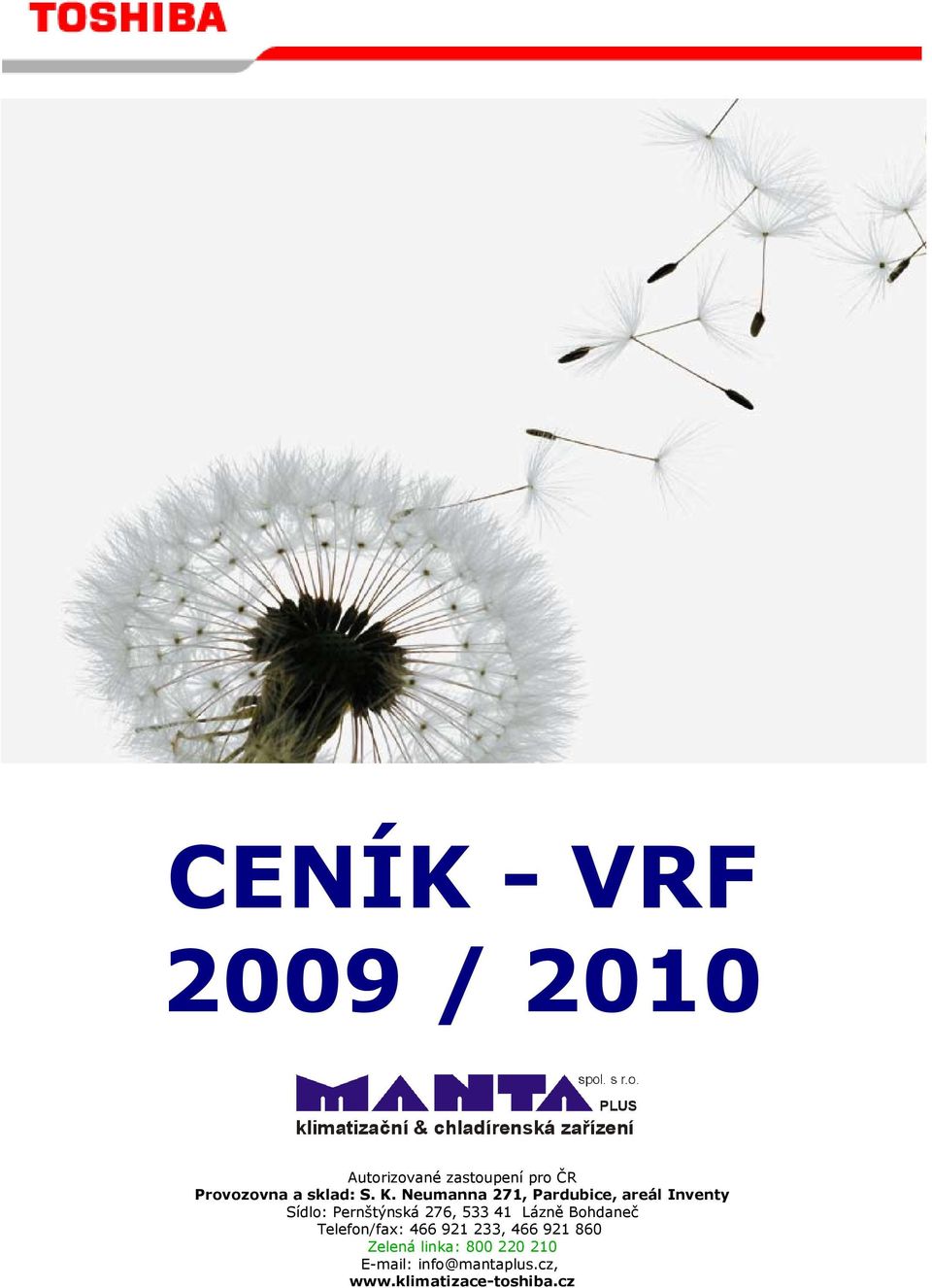

1 CENÍK - VRF 2009 / 2010 Autorizované zastoupení pro ČR Provozovna a sklad: S. K. Neumanna 271, Pardubice, areál Inventy Sídlo: Pernštýnská 276, Lázně Bohdaneč Telefon/fax: , Zelená linka: info@mantaplus.cz,

2 OBSAH NOVINKY Připravujeme VRF SYSTÉMY - COMMERCIAL VRF systémy přehled S-MMS venkovní chladicí S-MMS venkovní tepelné čerpadlo MiNi S-MMS venkovní jednotky S-HRM venkovní jednotky S-HRM rozdělovače VRF nástěnné VRF podstropní VRF mezistropní VRF kazetové VRF parapetní a skříňové Rekuperační jednotky VRF přísluš. pro přímé výparníky ve VZT Ovládání a řídicí prvky Zvláštní příslušenství RAV / VRF VRF software Toshiba Servisní program Rozbočky Strana 2

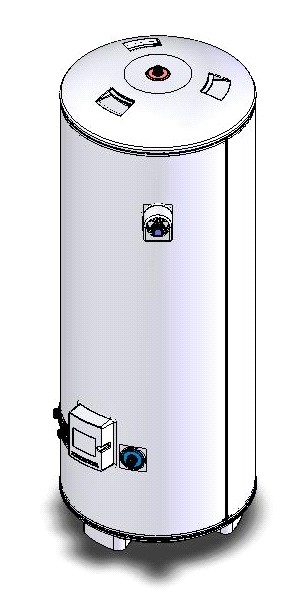

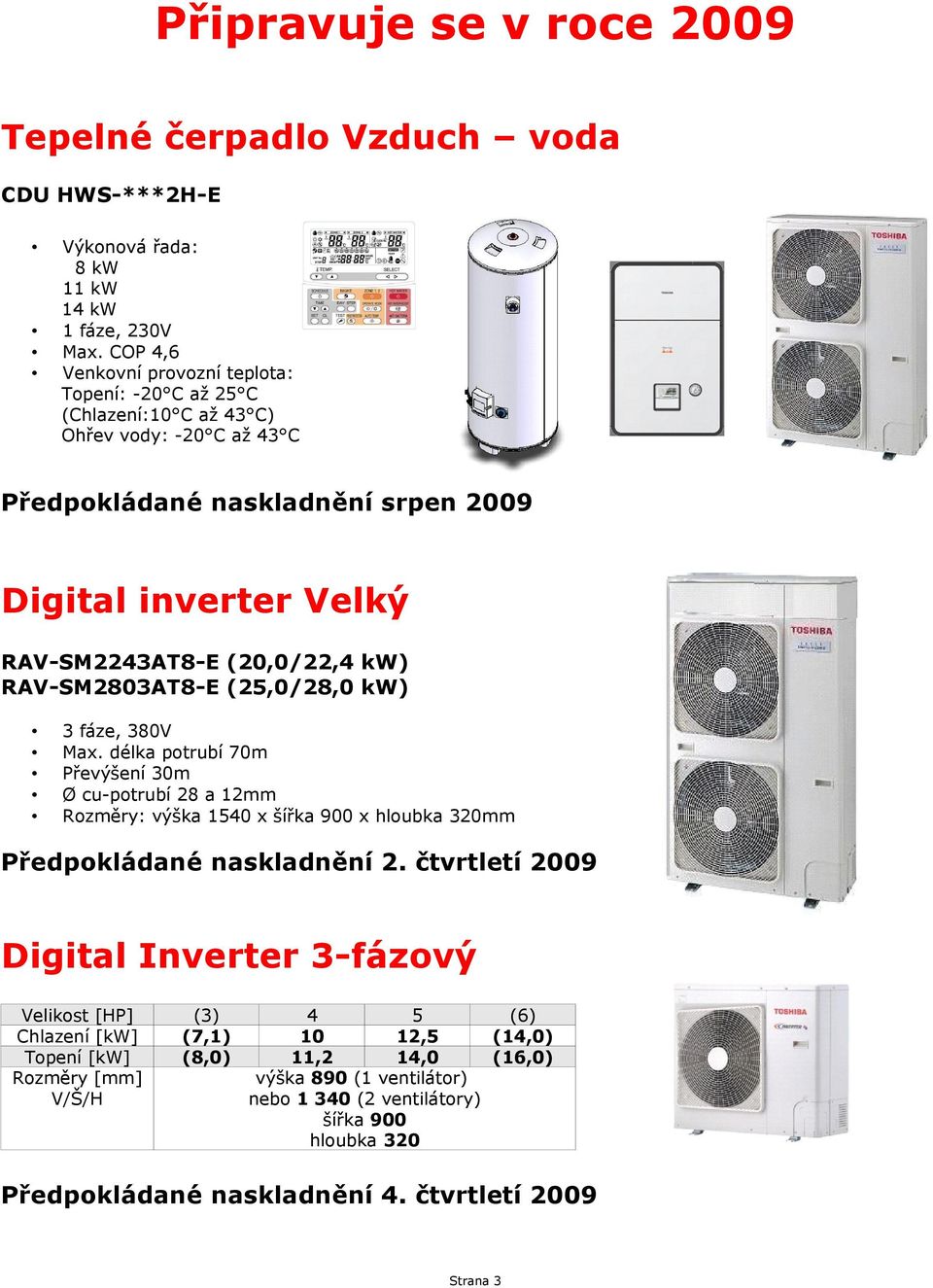

3 Připravuje se v roce 2009 Tepelné čerpadlo Vzduch voda CDU HWS-***2H-E ová řada: 8 kw 11 kw 14 kw 1 fáze, 230V Max. COP 4,6 Venkovní provozní teplota: Topení: -20 C až 25 C (Chlazení:10 C až 43 C) Ohřev vody: -20 C až 43 C Předpokládané naskladnění srpen 2009 Digital inverter Velký RAV-SM2243AT8-E (20,0/22,4 kw) RAV-SM2803AT8-E (25,0/28,0 kw) 3 fáze, 380V Max. délka potrubí 70m Převýšení 30m Ø cu-potrubí 28 a 12mm : výška 1540 x šířka 900 x hloubka 320mm Předpokládané naskladnění 2. čtvrtletí 2009 Digital Inverter 3-fázový Velikost [HP] (3) 4 5 (6) Chlazení [kw] (7,1) 10 12,5 (14,0) Topení [kw] (8,0) 11,2 14,0 (16,0) [mm] V/Š/H výška 890 (1 ventilátor) nebo (2 ventilátory) šířka 900 hloubka 320 Předpokládané naskladnění 4. čtvrtletí 2009 Strana 3

4 VRF SYSTÉMY MiNi-Super Multi Systém (MiNi S-MMS) 2-trubkový systém s tepelným čerpadlem s velice dobrou účinností až 4,29 3 venkovní jednotky o u 12,1kW, 14,0kW a 15,5 kw Podle u venkovní jednotky jsou k dispozici vnitřní jednotky společné pro VRF systémy Super Heat Recovery System (S-HRM) 3-trubkový systém umožňující v různých místnostech chladit i topit zároveň Vysoký koeficient účinnosti (EER až 3,7 / COP až 4,0) Rozsah u od 8 do 30 PS Super Modular Multi System (S-MMS) 2-trubkový systém ve verzi pouze chlazení nebo s tepelným čerpadlem Rozsah u 14 kw (5 PS) až 135 kw (48 PS); Venk. Jedn. 5, 6, 8, 10 a 12 PS Až 48 vnitřních jednotek a max 4 venkovní jednotky v jednom systému Vnitřní jednotky kw 2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0 11,2 14,0 16,0 22,4 28,0 Strana 4

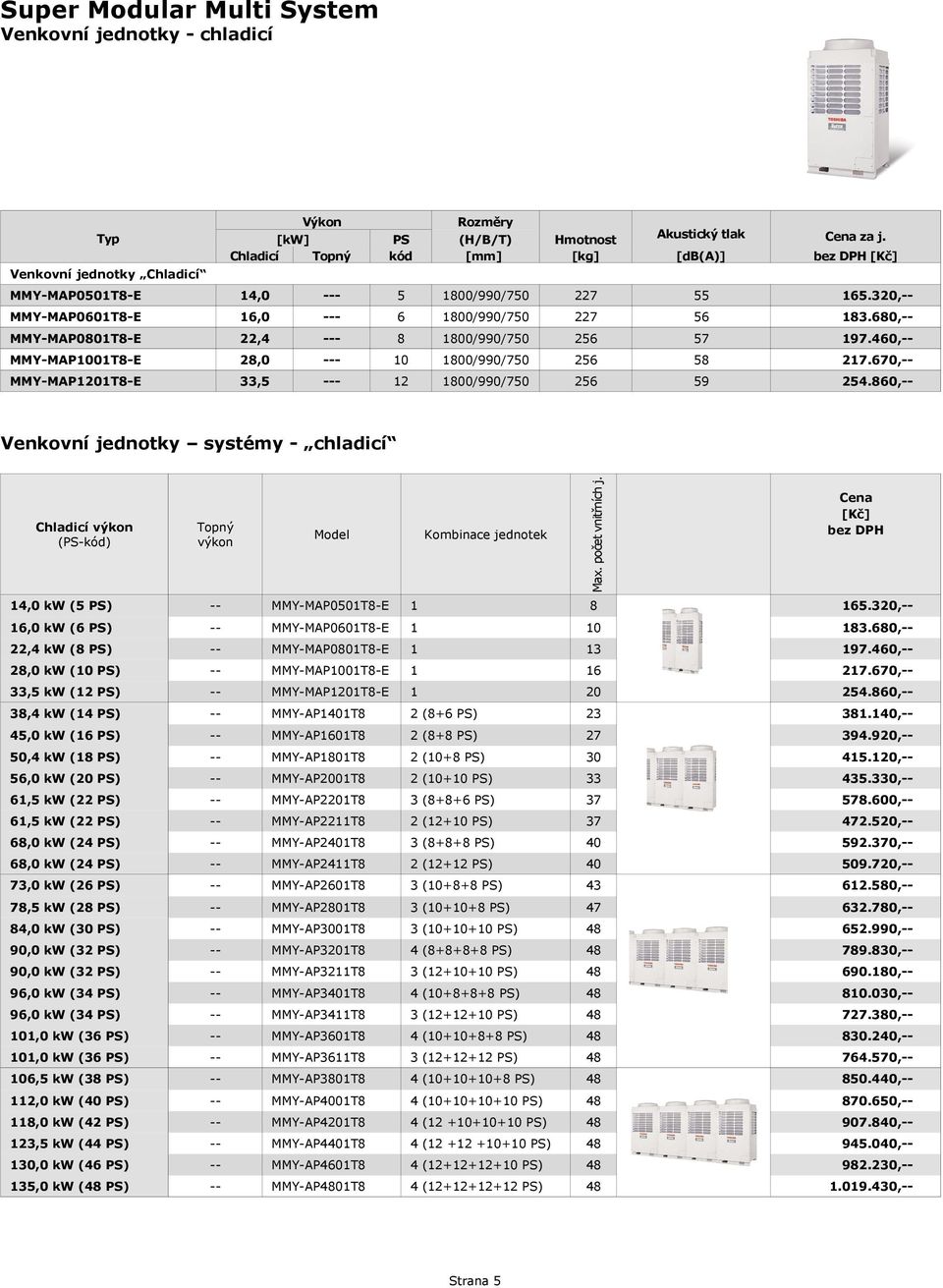

5 Super Modular Multi System Venkovní jednotky - chladicí Hmotnost Akustický Chladicí Topný kód [mm] [kg] [db(a)] bez DPH [Kč] Venkovní jednotky Chladicí MMY-MAP0501T8-E 14, /990/ ,-- MMY-MAP0601T8-E 16, /990/ ,-- MMY-MAP0801T8-E 22, /990/ ,-- MMY-MAP1001T8-E 28, /990/ ,-- MMY-MAP1201T8-E 33, /990/ ,-- Venkovní jednotky systémy - chladicí Chladicí (PS-kód) Topný Model Kombinace jednotek 14,0 kw (5 PS) -- MMY-MAP0501T8-E ,0 kw (6 PS) -- MMY-MAP0601T8-E ,4 kw (8 PS) -- MMY-MAP0801T8-E ,0 kw (10 PS) -- MMY-MAP1001T8-E ,5 kw (12 PS) -- MMY-MAP1201T8-E ,4 kw (14 PS) -- MMY-AP1401T8 2 (8+6 PS) 23 45,0 kw (16 PS) -- MMY-AP1601T8 2 (8+8 PS) 27 50,4 kw (18 PS) -- MMY-AP1801T8 2 (10+8 PS) 30 56,0 kw (20 PS) -- MMY-AP2001T8 2 (10+10 PS) 33 61,5 kw (22 PS) -- MMY-AP2201T8 3 (8+8+6 PS) 37 61,5 kw (22 PS) -- MMY-AP2211T8 2 (12+10 PS) 37 68,0 kw (24 PS) -- MMY-AP2401T8 3 (8+8+8 PS) 40 68,0 kw (24 PS) -- MMY-AP2411T8 2 (12+12 PS) 40 73,0 kw (26 PS) -- MMY-AP2601T8 3 ( PS) 43 78,5 kw (28 PS) -- MMY-AP2801T8 3 ( PS) 47 84,0 kw (30 PS) -- MMY-AP3001T8 3 ( PS) 48 90,0 kw (32 PS) -- MMY-AP3201T8 4 ( PS) 48 90,0 kw (32 PS) -- MMY-AP3211T8 3 ( PS) 48 96,0 kw (34 PS) -- MMY-AP3401T8 4 ( PS) 48 96,0 kw (34 PS) -- MMY-AP3411T8 3 ( PS) ,0 kw (36 PS) -- MMY-AP3601T8 4 ( PS) ,0 kw (36 PS) -- MMY-AP3611T8 3 ( PS) ,5 kw (38 PS) -- MMY-AP3801T8 4 ( PS) ,0 kw (40 PS) -- MMY-AP4001T8 4 ( PS) ,0 kw (42 PS) -- MMY-AP4201T8 4 ( PS) ,5 kw (44 PS) -- MMY-AP4401T8 4 ( PS) ,0 kw (46 PS) -- MMY-AP4601T8 4 ( PS) ,0 kw (48 PS) -- MMY-AP4801T8 4 ( PS) 48 Max. počet vnitřních j. Cena [Kč] bez DPH , , , , , , , , , , , , , , , , , , , , , , , , , , , ,-- Strana 5

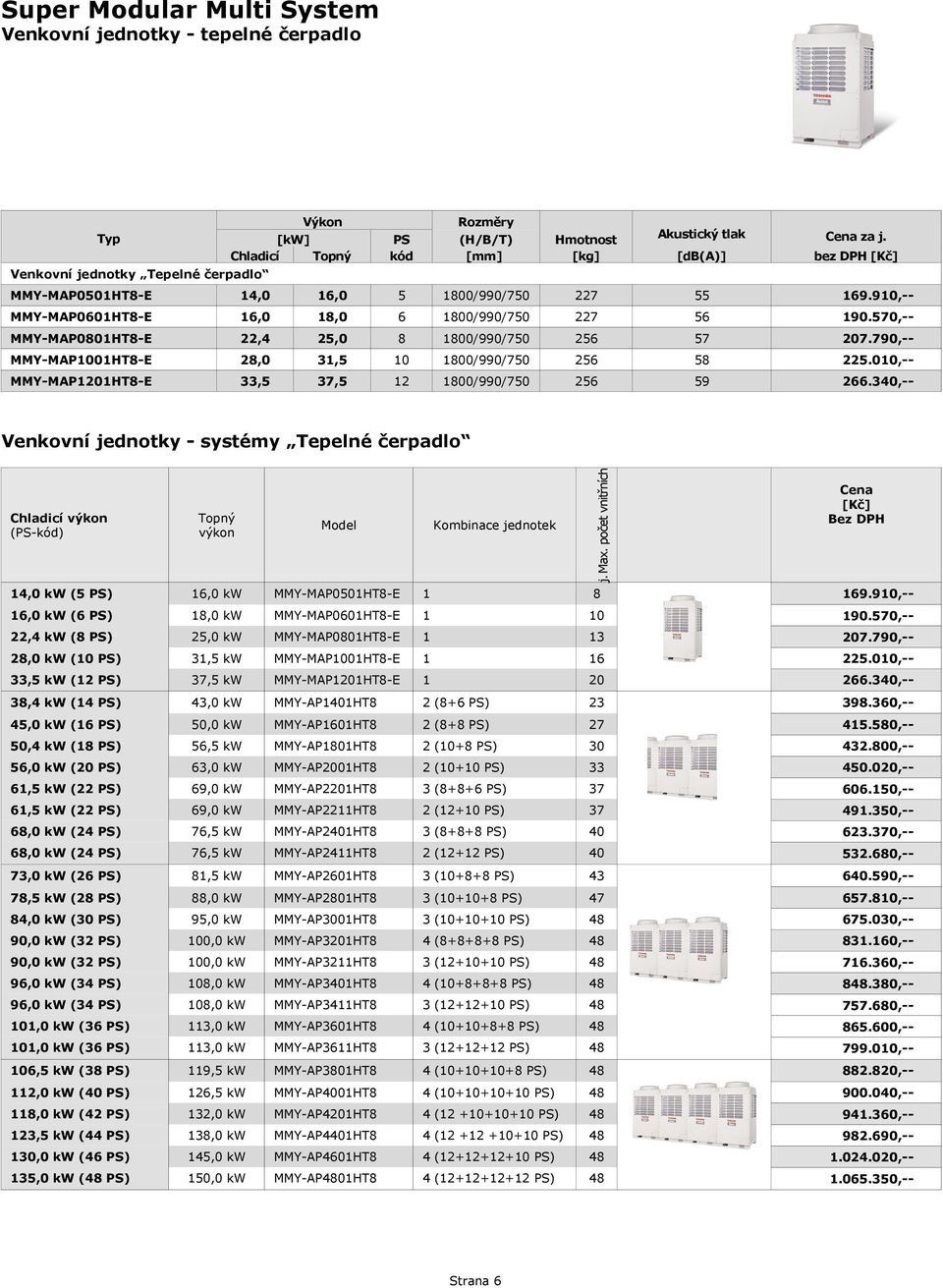

6 Super Modular Multi System Venkovní jednotky - tepelné čerpadlo Hmotnost Akustický Chladicí Topný kód [mm] [kg] [db(a)] bez DPH [Kč] Venkovní jednotky Tepelné čerpadlo MMY-MAP0501HT8-E 14,0 16, /990/ ,-- MMY-MAP0601HT8-E 16,0 18, /990/ ,-- MMY-MAP0801HT8-E 22,4 25, /990/ ,-- MMY-MAP1001HT8-E 28,0 31, /990/ ,-- MMY-MAP1201HT8-E 33,5 37, /990/ ,-- Venkovní jednotky - systémy Tepelné čerpadlo Chladicí (PS-kód) Topný Model Kombinace jednotek 14,0 kw (5 PS) 16,0 kw MMY-MAP0501HT8-E ,0 kw (6 PS) 18,0 kw MMY-MAP0601HT8-E ,4 kw (8 PS) 25,0 kw MMY-MAP0801HT8-E ,0 kw (10 PS) 31,5 kw MMY-MAP1001HT8-E ,5 kw (12 PS) 37,5 kw MMY-MAP1201HT8-E ,4 kw (14 PS) 43,0 kw MMY-AP1401HT8 2 (8+6 PS) 23 45,0 kw (16 PS) 50,0 kw MMY-AP1601HT8 2 (8+8 PS) 27 50,4 kw (18 PS) 56,5 kw MMY-AP1801HT8 2 (10+8 PS) 30 56,0 kw (20 PS) 63,0 kw MMY-AP2001HT8 2 (10+10 PS) 33 61,5 kw (22 PS) 69,0 kw MMY-AP2201HT8 3 (8+8+6 PS) 37 61,5 kw (22 PS) 69,0 kw MMY-AP2211HT8 2 (12+10 PS) 37 68,0 kw (24 PS) 76,5 kw MMY-AP2401HT8 3 (8+8+8 PS) 40 68,0 kw (24 PS) 76,5 kw MMY-AP2411HT8 2 (12+12 PS) 40 73,0 kw (26 PS) 81,5 kw MMY-AP2601HT8 3 ( PS) 43 78,5 kw (28 PS) 88,0 kw MMY-AP2801HT8 3 ( PS) 47 84,0 kw (30 PS) 95,0 kw MMY-AP3001HT8 3 ( PS) 48 90,0 kw (32 PS) 100,0 kw MMY-AP3201HT8 4 ( PS) 48 90,0 kw (32 PS) 100,0 kw MMY-AP3211HT8 3 ( PS) 48 96,0 kw (34 PS) 108,0 kw MMY-AP3401HT8 4 ( PS) 48 96,0 kw (34 PS) 108,0 kw MMY-AP3411HT8 3 ( PS) ,0 kw (36 PS) 113,0 kw MMY-AP3601HT8 4 ( PS) ,0 kw (36 PS) 113,0 kw MMY-AP3611HT8 3 ( PS) ,5 kw (38 PS) 119,5 kw MMY-AP3801HT8 4 ( PS) ,0 kw (40 PS) 126,5 kw MMY-AP4001HT8 4 ( PS) ,0 kw (42 PS) 132,0 kw MMY-AP4201HT8 4 ( PS) ,5 kw (44 PS) 138,0 kw MMY-AP4401HT8 4 ( PS) ,0 kw (46 PS) 145,0 kw MMY-AP4601HT8 4 ( PS) ,0 kw (48 PS) 150,0 kw MMY-AP4801HT8 4 ( PS) 48 j.max. počet vnitřních Cena [Kč] Bez DPH , , , , , , , , , , , , , , , , , , , , , , , , , , , ,-- Strana 6

7 MiNi S-MMS Malé kompaktní zařízení VRF Pro malé komerční objekty i soukromé domácnosti El. napájecí napětí 230 V Koeficient využití energie COP až 4,61 Pro tiché prostory lze použít PMW-Kit Hmotnost Akustický Chladicí Topný Kód [mm] [kg] [db(a)] bez DPH [Kč] Venkovní jednotky MiNi S-MMS MCY-MAP0401HT 1) 12,1 12, /900/ ,-- MCY-MAP0501HT 2) 14,0 16, /900/ ,-- MCY-MAP0601HT 3) 15,5 18, /900/ ,-- 1) maximálně 6 vnitřních j. 2) maximálně 8 vnitřních j. 3) maximálně 9 vnitřních j. PŘÍSLUŠENSTVÍ: PMW-KIT RBM-PMV0361E Kompatibilní s jednotkami typu 007, 009, 012 * 5.520,-- RBM-PMV0901E Kompatibilní s jednotkami typu 015, 018, 024 * 6.200,-- * PMW-Kit není kompatibilní se všemi jednotkami výrobního programu další údaje v techn. datech) Super-Heat Recovery Multi Systém (S-HRM) Venkovní jednotky zpětné získávání tepla 3-trubkový modulární systém Současně topí i chladí Vniřtní jednotky a ovládání identické jako u S-MMS Systémů Hmotnost Akustický Chladicí Topný Kód [mm] [kg] [db(a)] bez DPH [Kč] Venkovní jednotky S-HRM MMY-MAP0802FT8 22,4 25, /990/ ,-- MMY-MAP1002FT8 28,0 31, /990/ ,-- MMY-MAP1202FT8 33,5 37, /990/ ,-- S-HRM rozdělovače Pro vnitřní jednotky typu (H/B/T) [mm] Hmotnost [kg] [Kč] bez DPH RBM-Y1122FE 007 až /250/ ,-- RBM-Y1802FE 036 až /250/ ,-- RBM-Y2802FE 072 až /377/ ,-- Strana 7

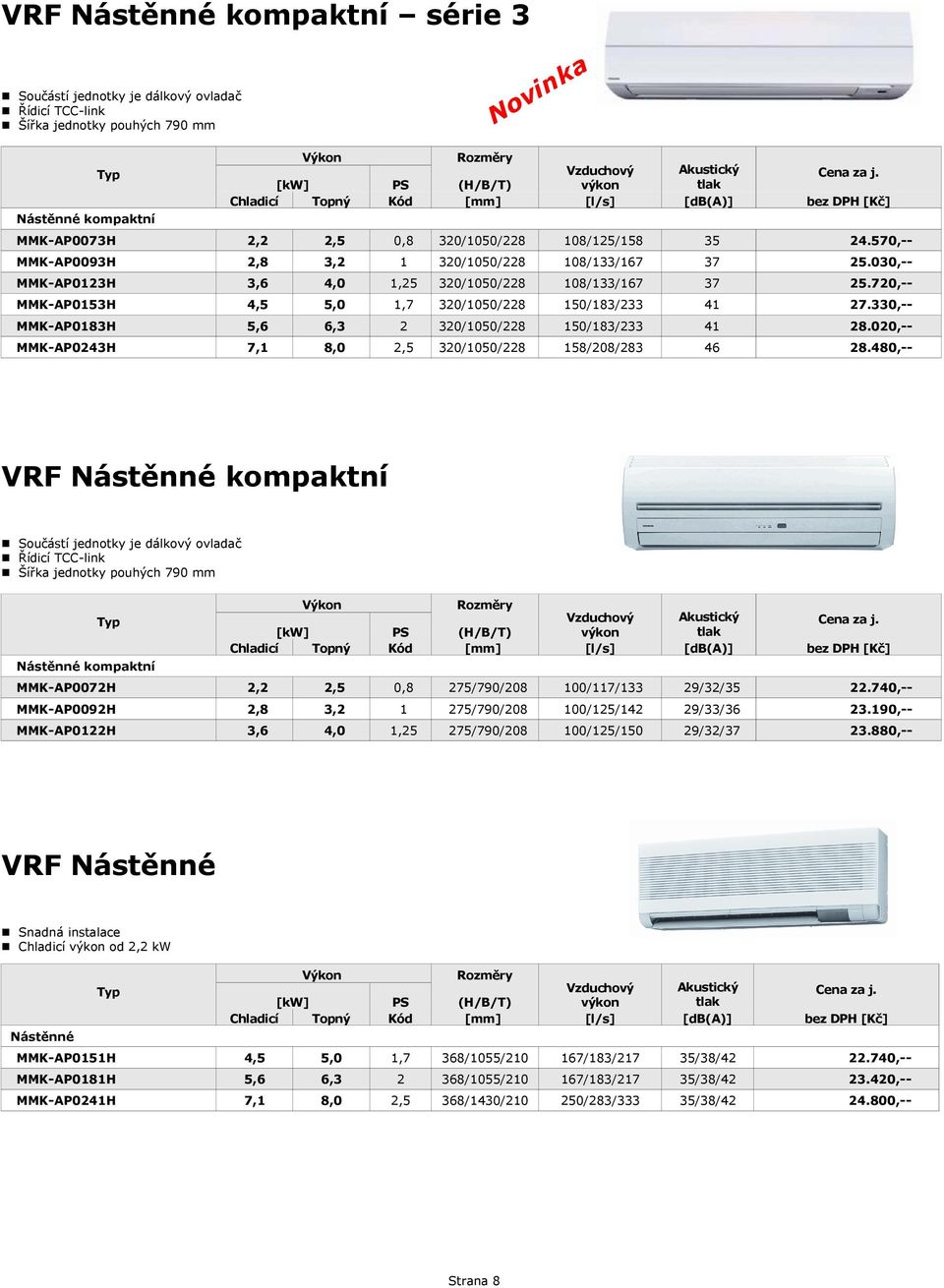

8 VRF Nástěnné kompaktní série 3 Součástí jednotky je dálkový ovladač Řídicí TCC-link Šířka jednotky pouhých 790 mm Novinka Nástěnné kompaktní MMK-AP0073H 2,2 2,5 0,8 320/1050/ /125/ ,-- MMK-AP0093H 2,8 3, /1050/ /133/ ,-- MMK-AP0123H 3,6 4,0 1,25 320/1050/ /133/ ,-- MMK-AP0153H 4,5 5,0 1,7 320/1050/ /183/ ,-- MMK-AP0183H 5,6 6, /1050/ /183/ ,-- MMK-AP0243H 7,1 8,0 2,5 320/1050/ /208/ ,-- VRF Nástěnné kompaktní Součástí jednotky je dálkový ovladač Řídicí TCC-link Šířka jednotky pouhých 790 mm Nástěnné kompaktní MMK-AP0072H 2,2 2,5 0,8 275/790/ /117/133 29/32/ ,-- MMK-AP0092H 2,8 3, /790/ /125/142 29/33/ ,-- MMK-AP0122H 3,6 4,0 1,25 275/790/ /125/150 29/32/ ,-- VRF Nástěnné Snadná instalace Chladicí od 2,2 kw Nástěnné MMK-AP0151H 4,5 5,0 1,7 368/1055/ /183/217 35/38/ ,-- MMK-AP0181H 5,6 6, /1055/ /183/217 35/38/ ,-- MMK-AP0241H 7,1 8,0 2,5 368/1430/ /283/333 35/38/ ,-- Strana 8

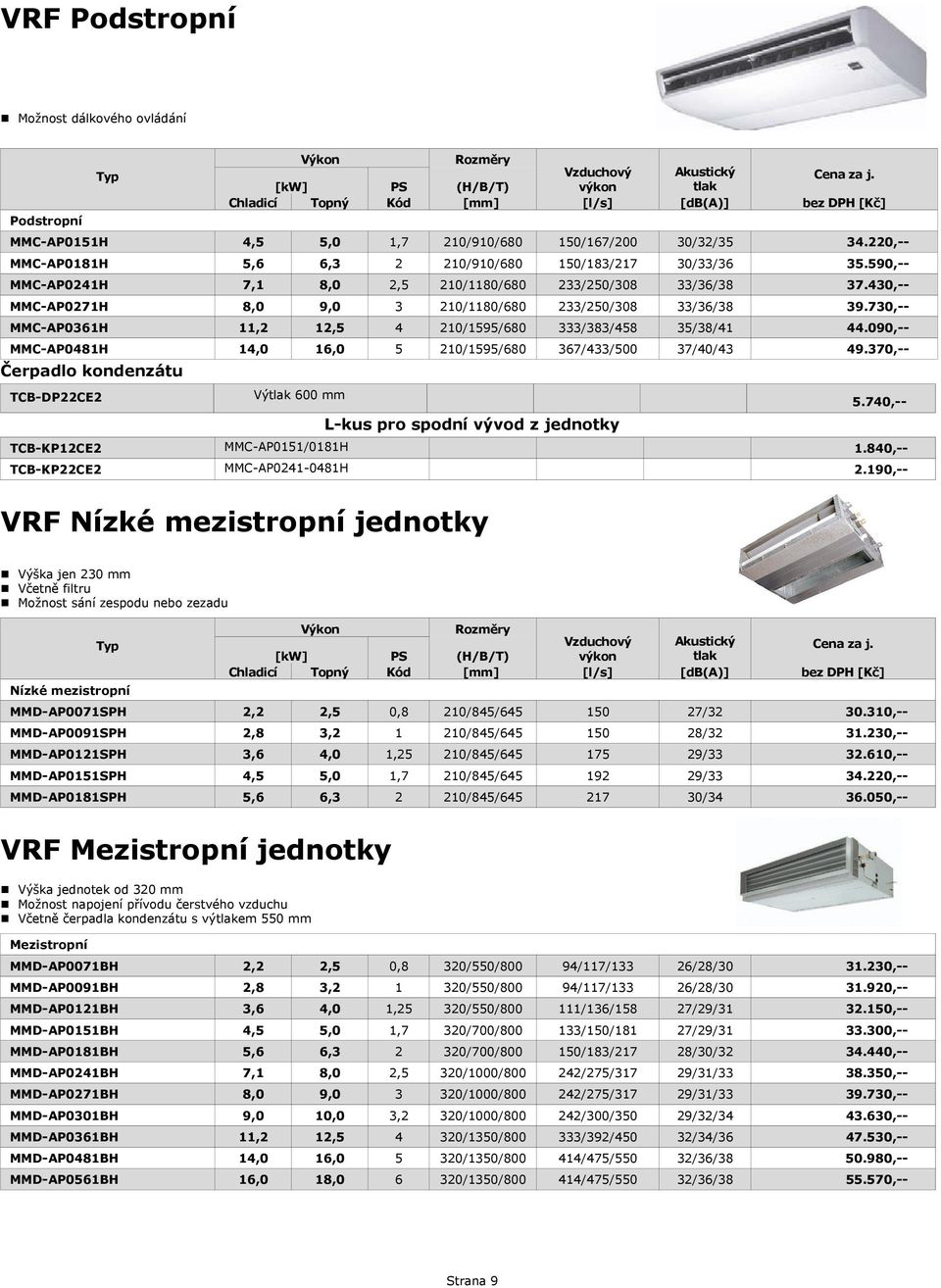

9 VRF Podstropní Možnost dálkového ovládání Podstropní MMC-AP0151H 4,5 5,0 1,7 210/910/ /167/200 30/32/ ,-- MMC-AP0181H 5,6 6, /910/ /183/217 30/33/ ,-- MMC-AP0241H 7,1 8,0 2,5 210/1180/ /250/308 33/36/ ,-- MMC-AP0271H 8,0 9, /1180/ /250/308 33/36/ ,-- MMC-AP0361H 11,2 12, /1595/ /383/458 35/38/ ,-- MMC-AP0481H 14,0 16, /1595/ /433/500 37/40/ ,-- Čerpadlo kondenzátu TCB-DP22CE2 Vý 600 mm L-kus pro spodní vývod z jednotky 5.740,-- TCB-KP12CE2 MMC-AP0151/0181H 1.840,-- TCB-KP22CE2 MMC-AP H 2.190,-- VRF Nízké mezistropní jednotky Výška jen 230 mm Včetně filtru Možnost sání zespodu nebo zezadu Nízké mezistropní MMD-AP0071SPH 2,2 2,5 0,8 210/845/ / ,-- MMD-AP0091SPH 2,8 3, /845/ / ,-- MMD-AP0121SPH 3,6 4,0 1,25 210/845/ / ,-- MMD-AP0151SPH 4,5 5,0 1,7 210/845/ / ,-- MMD-AP0181SPH 5,6 6, /845/ / ,-- VRF Mezistropní jednotky Výška jednotek od 320 mm Možnost napojení přívodu čerstvého vzduchu Včetně čerpadla kondenzátu s výem 550 mm Mezistropní MMD-AP0071BH 2,2 2,5 0,8 320/550/800 94/117/133 26/28/ ,-- MMD-AP0091BH 2,8 3, /550/800 94/117/133 26/28/ ,-- MMD-AP0121BH 3,6 4,0 1,25 320/550/ /136/158 27/29/ ,-- MMD-AP0151BH 4,5 5,0 1,7 320/700/ /150/181 27/29/ ,-- MMD-AP0181BH 5,6 6, /700/ /183/217 28/30/ ,-- MMD-AP0241BH 7,1 8,0 2,5 320/1000/ /275/317 29/31/ ,-- MMD-AP0271BH 8,0 9, /1000/ /275/317 29/31/ ,-- MMD-AP0301BH 9,0 10,0 3,2 320/1000/ /300/350 29/32/ ,-- MMD-AP0361BH 11,2 12, /1350/ /392/450 32/34/ ,-- MMD-AP0481BH 14,0 16, /1350/ /475/550 32/36/ ,-- MMD-AP0561BH 16,0 18, /1350/ /475/550 32/36/ ,-- Strana 9

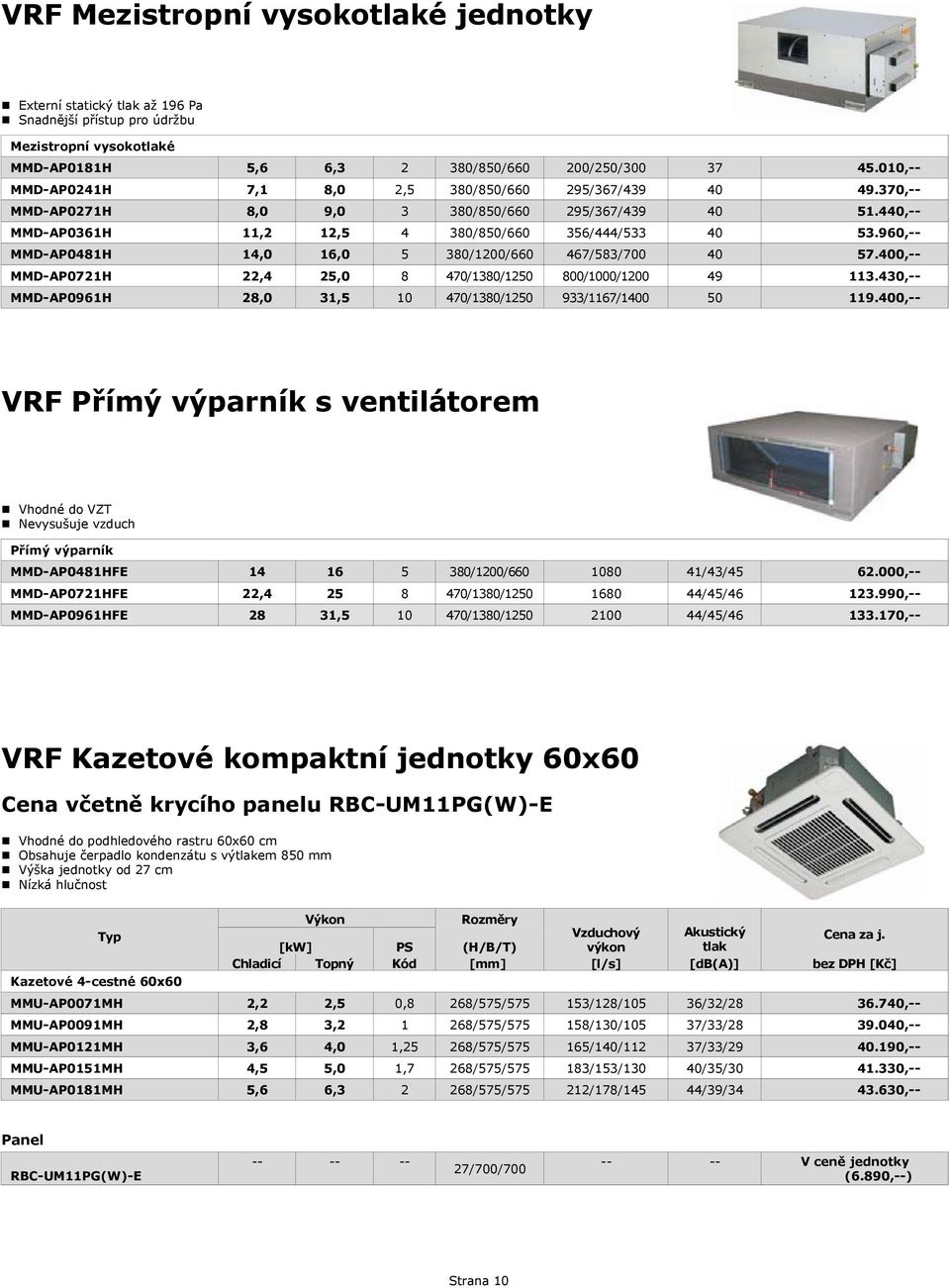

10 VRF Mezistropní vysokoé jednotky Externí statický až 196 Pa Snadnější přístup pro údržbu Mezistropní vysokoé MMD-AP0181H 5,6 6, /850/ /250/ ,-- MMD-AP0241H 7,1 8,0 2,5 380/850/ /367/ ,-- MMD-AP0271H 8,0 9, /850/ /367/ ,-- MMD-AP0361H 11,2 12, /850/ /444/ ,-- MMD-AP0481H 14,0 16, /1200/ /583/ ,-- MMD-AP0721H 22,4 25, /1380/ /1000/ ,-- MMD-AP0961H 28,0 31, /1380/ /1167/ ,-- VRF Přímý výparník s ventilátorem Vhodné do VZT Nevysušuje vzduch Přímý výparník MMD-AP0481HFE /1200/ /43/ ,-- MMD-AP0721HFE 22, /1380/ /45/ ,-- MMD-AP0961HFE 28 31, /1380/ /45/ ,-- VRF Kazetové kompaktní jednotky 60x60 Cena včetně krycího panelu RBC-UM11PG(W)-E Vhodné do podhledového rastru 60x60 cm Obsahuje čerpadlo kondenzátu s výem 850 mm Výška jednotky od 27 cm Nízká hlučnost Kazetové 4-cestné 60x60 MMU-AP0071MH 2,2 2,5 0,8 268/575/ /128/105 36/32/ ,-- MMU-AP0091MH 2,8 3, /575/ /130/105 37/33/ ,-- MMU-AP0121MH 3,6 4,0 1,25 268/575/ /140/112 37/33/ ,-- MMU-AP0151MH 4,5 5,0 1,7 268/575/ /153/130 40/35/ ,-- MMU-AP0181MH 5,6 6, /575/ /178/145 44/39/ ,-- Panel RBC-UM11PG(W)-E /700/ V ceně jednotky (6.890,--) Strana 10

11 VRF Kazetové 4-cestné Cena včetně krycího panelu RBC-U31PG(W)-E Čerpadlo kondenzátu s výem 850 mm Možnost připojení vzduchotechnického potrubí pro oddělenou místnost Možnost bezdrátového ovladače Novinka Kazetové 4-cestné MMU-AP0092H 2,8 3, /840/ /203/222 27/29/ ,-- MMU-AP0122H 3,6 4,0 1,25 256/840/ /203/222 27/29/ ,-- MMU-AP0152H 4,5 5,0 1,7 256/840/ /231/258 27/29/ ,-- MMU-AP0182H 5,6 6, /840/ /256/292 28/29/ ,-- MMU-AP0242H 7,1 8,0 2,5 256/840/ /256/333 28/31/ ,-- MMU-AP0272H 8,0 9, /840/ /256/333 28/31/ ,-- MMU-AP0302H 9,0 10,0 3,2 256/840/ /308/367 30/33/ ,-- MMU-AP0362H 11,2 12, /840/ /361/467 33/36/ ,-- MMU-AP0482H 14,0 16, /840/ /397/567 34/38/ ,-- MMU-AP0562H 16,0 18, /840/ /422/581 34/40/ ,-- Panel RBC-U31PG(W)-E /950/ V ceně jednotky 6.430,-- RBC-U31PGS(W)-E /950/ ,-- VRF Kazetové 1-cestné jednotky Cena včetně krycího panelu RBC-UY136PG a RBC-US21PGE Možnost přívodu čerstvého vzduchu Vhodné do menších prostor Včetně čerpadla kondenzátu s výem 350 mm (YH) nebo 510 mm (SH) Kazetové 1-cestné MMU-AP0071YH 2,2 2,5 0,8 235/850/ /133/150 34/39/ ,-- MMU-AP0091YH 2,8 3, /850/ /133/150 34/39/ ,-- MMU-AP0121YH 3,6 4,0 1,25 235/850/ /133/150 34/39/ ,-- MMU-AP0152SH 4,5 5,0 1,7 200/1000/ /192/208 32/35/ ,-- MMU-AP0182SH 5,6 6, /1000/ /200/216 34/36/ ,-- MMU-AP0242SH 7,1 8,0 2,5 200/1000/ /266/316 37/41/ ,-- Panel RBC-UY136PG MMU-AP0071/0091/0121YH 18/1050/ V ceně jednotky 8.040,-- RBC-US21PGE MMU-AP0152/0182/0242SH 20/1230/ V ceně jednotky ,-- Strana 11

12 VRF Kazetové 2-cestné Cena včetně krycího panelu RBC-UW136PG a RBC-UW266PG Možnost přívodu čerstvého vzduchu Včetně čerpadla kondenzátu s výem 510 mm Kazetové 2-cestné MMU-AP0071WH 2,2 2,5 0,8 398/830/ /142/158 30/32/ ,-- MMU-AP0091WH 2,8 3, /830/ /142/158 30/32/ ,-- MMU-AP0121WH 3,6 4,0 1,25 398/830/ /142/158 30/32/ ,-- MMU-AP0151WH 4,5 5,0 1,7 398/1350/ /195/217 30/33/ ,-- MMU-AP0181WH 5,6 6, /1350/ /195/217 30/33/ ,-- MMU-AP0241WH 7,1 8,0 2,5 398/1350/ /267/317 33/35/ ,-- MMU-AP0271WH 8,0 9, /1350/ /267/317 33/35/ ,-- MMU-AP0301WH 9,0 10,0 3,2 398/1350/ /317/350 34/37/ ,-- Panel RBC-UW136PG MMU-AP0071/0091/0121WH 8/1000/ V ceně jednotky 8.500,-- RBC-UW266PG MMU-AP WH 8/1520/ V ceně jednotky ,-- VRF Parapetní neopláštěné Ideální do kanceláří a budov s kolísavou tepelnou zátěží Jednotka může být opláštěna dekoračním panelem dle interiéru Neopláštěnné MML-AP0071BH 2,2 2,5 0,8 600/745/220 83/111/128 32/34/ ,-- MML-AP0091BH 2,8 3, /745/220 83/111/128 32/34/ ,-- MML-AP0121BH 3,6 4,0 1,25 600/745/220 83/111/128 32/34/ ,-- MML-AP0151BH 4,5 5,0 1,7 600/1045/ /167/206 32/34/ ,-- MML-AP0181BH 5,6 6, /1045/ /167/206 32/34/ ,-- MML-AP0241BH 7,1 8,0 2,5 600/1045/ /220/264 33/37/ ,-- Strana 12

13 VRF Parapetní opláštěné / Skříňové Parapetní opláštěné MML-AP0071H 2,2 2,5 0,8 630/950/ /117/133 35/37/ ,-- MML-AP0091H 2,8 3, /950/ /117/133 35/37/ ,-- MML-AP0121H 3,6 4,0 1,25 630/950/ /217/250 38/41/ ,-- MML-AP0151H 4,5 5,0 1,7 630/950/ /217/250 38/41/ ,-- MML-AP0181H 5,6 6, /950/ /258/300 39/44/ ,-- MML-AP0241H 7,1 8,0 2,5 630/950/ /258/300 39/44/ ,-- Skříňové MMF-AP0151H 4,5 5,0 1,7 1750/600/ /217/250 38/43/ ,-- MMF-AP0181H 5,6 6, /600/ /217/250 38/43/ ,-- MMF-AP0241H 7,1 8,0 2,5 1750/600/ /283/333 40/45/ ,-- MMF-AP0271H 8,0 9, /600/ /283/333 40/45/ ,-- MMF-AP0361H 11,2 12, /600/ /467/533 44/48/ ,-- MMF-AP0481H 14,0 16, /600/ /517/600 46/50/ ,-- MMF-AP0561H 16,0 18, /600/ /517/600 46/50/ ,-- Pozor, jednotky nejsou vedeny skladem, nutno objednat! Rekuperační jednotky Zpětné získání % tepelné energie Přísun čerstvého vzduchu bez nutnosti větrání Vysoká energetická účinnost, zvláště v chladném nebo horkém období Včetně omyvatelného vzduchového filtru (EU3) Rekuperační jednotky Vzduchový [l/sec.] (H/B/T) [mm] bez DPH [Kč] VN-250TE 47/69 270/599/ ,-- VN-350TE 78/97 270/804/ ,-- VN-500TE 103/ /904/ ,-- VN-800TE 180/ /884/ ,-- VN-1KTAE 225/ /1134/ ,-- VRF VZT příslušenství připojení k externímu výparníku obsahuje: rozvaděč s PC deskou a transformátorem, dálkový ovladač, PMV ventil, teplotní sensory a instalační manuál chlazení topení obsah bez DPH [Kč] Sada 5,6 kw / 6,3 kw 5,6 kw 6,3kW MMD-DXKIT PMV ventil ,-- Sada 7,1 kw / 8,0 kw 7,1 kw 8,0 kw MMD-DXKIT PMV ventil ,-- Sada 8,0 kw / 9,0 kw 8,0 kw 9,0 kw MMD-DXKIT PMV ventil ,-- Sada 11,2 kw / 12,5 kw 11,2 kw 12,5 kw MMD-DXKIT PMV ventil ,-- Sada 14,0 kw / 16,0 kw 14,0 kw 16,0 kw MMD-DXKIT PMV ventil ,-- Sada 22,4 kw / 25,0 kw 22,4 kw 25,0 kw MMD-DXKIT PMV ventil ,-- Sada 28,0 kw / 31,5 kw 28,0 kw 31,5 kw MMD-DXKIT PMV ventil ,-- Strana 13

14 TCC-Link ovládání a řídicí prvky / popis bez DPH [Kč]. RBC-AMT32E Kabelový ovladač LCD-displej, nastavení teploty, ventilátoru, 168 hodinový program zapnutí vypnutí, nastavení lamely, teplotního snímače, až 8 ovladačů paralelně, diagnostický systém, světlo zanešeného filtru 2.300,-- RBC-AMS341E Kabelový ovladačs integrovaným týdennímovládáním Stejné funkce jako RBC-AMT32E, ale se zabudovaným týdenním programováním, v jednom dni lze naprogramovat 8 událostí 2.760,-- RBC-AS21E2 Kabelový zjednodušený hotelový ovladač Kompatibilní s TCB-SC642TLE2 (centrální ovladač) a RBC-EXW21E2 (týdenní ovladač) 2.190,-- TCB-EXS21TLE2 Týdenní ovladač LCD-displej, 3 různé programy zanutí/vypnutí pro denní provoz, každý den v týdnu (Po- Ne) lze nastavit jeden ze 3 programů, prázdninový režim, kombinace s RBC-AMT31E (Kabelový ovladač) a TCB-SC642TLE2 (centrální ovladač) 8.500,-- RBC-AX31U(W)-E - Infračervený-ovladač + přijímač pro 4-cestnou kazetovou jednotku (série 4) přijímač do panelu RBC-U31PG(W)-E a dálkový ovladač pro modely RAV-SM562UT-E, RAV-SM802UT-E, RAV-SM1102UT-E a RAV-SM1402UT-E 4.830,-- TCB-AX21U-E2 Infračervený-ovladač + přijímač pro 4-cestnou kazetovou jednotku přijímač a dálkový ovladač pro Digital Inverter, Super Digital Inverter a Super MMS 4 cestne kazetové jednotky ,-- RBC-AX22CE2 Infračervený-ovladač + přijímač pro podstropní jednotky přijímač a dálkový ovladač pro Digital Inverter, Super Digital Inverter a Super MMS podstropní jednotky ,-- TCB-AX21E2 - Infračervený-ovladač s externím přijímačem- univerzální vhodný pro DI/S-DI a S-MMS vnitřní jednotky (kromě: S-MMS mezistropních vysokoých) ,-- TCB-SC642TLE2 Centrální ovladač Individuální ovládání až 64 vnitřních jednotek nebo skupin (v zóně může být až 8 paralelních ovladačů), S-MMS vnitřní jednotky mohou být ovládány přímo, DI a S-DI vnitřní jednotky potřebují být připojeny přes TCB-PCNT30E2 adaptér ,-- TCB-CC163TLE(2) On/Off ovládací panel pro 16 vnitřních jednotek pro 16 vnitřních jednotek S-MMS/S-HRM systému s indikací chodu podsvětlením ,-- TCB-IFCB-4E2 Modul pro signalizaci provozu a poruchy + externí zapnutí / vypnutí 7.120,-- TCB-TC21LE2 Prostorové externí snímání teploty v místnosti 2.070,-- TCB-PCNT30E2 TCC-Link Adaptér Adaptér z DI & S-DI TCC-Link na S-MMS TCC-Link 2.530,-- *pro venkovní jednotky S-MMS MiNi, S-MMS a S-HRM Strana 14

15 VRF příslušenství k ovládání / Software / Popis bez DPH [Kč] BMS-TP0641ACE Touch Screen a ovladač 12 TFT dotyková obrazovka 600x800 bodů 240 MHz Procesor s Windows CE (angličtina); * Individuální ovládání až 64 vnitřních jednotek * Záznam provozních dat / poruch * Zpráva o stavu zařízení, režimu, pokojové teplotě * Zapínání-/vypínání * Nastavení teploty * Individuální a skupinové ovládání * chybový diagnostický systém * Řídicí hodiny ,-- BMS-TP5121ACE Touch Screen a ovladač jako BMS-TP0641ACE, individuální ovládání až 512 vnitřních jednotek ,-- BMS-TP0641PWE Touch Screen a ovladač s výpočtem spotřeby el. energie jako BMS-TP0641ACE s modulem pro výpočet spotřeby el. energie BMS-TP5121PWE Touch Screen a ovladač - s výpočtem spotřeby el. energie jako BMS-TP0641ACE, maximální počet vnitřních jednotek 512, modul výpočtu spotřeby el. Energie BMS-IFLSV3E TCS-síťový interface Interface mezi dotykovou obrazovkou nebo BACnet servrem TCC-Link. pro max. 64 vnitřních jednotek nebo max. 16 systémů , , ,-- BMS-IFWH4E2 interface pro sledování spotřeby el. energie Modul pro týdenní nebo měsíční sledování spotřeby el. energie. kwh-nutný elektroměr / pro max. 8 kwh elektroměrů ,-- BMS-IFDD02E2 Interface pro vstupní / výstupní signál 3 vstupní / 1 výstupní signál ,-- TCB-IFLN640TLE LonWorks Interface pro TCC-Link pro ovládání max. 64 vnitřních jednotek ,-- RBC-WP1-PE Software Interactive Intelligence II pro ovládání S-MMS/S-HRM přes PC (nutný LonWorks Interface TCB-IFLN640TLE) ,-- BMS-LSV6E BACnet Server Adaptér pro propojení TCC-Link sítě a BACnet-Systémem ,-- BMS-STBN08E BACnet Server Software Software pro BMS-LSV6E ,-- TCB-PCM02E Modul ochrany proti sněhu; dálkový vst./výst. modul Vstup pro ext. Vst./výst., prioritní chlazení/topení, omezení hluku a venkovní ventilátor zapnut 1.960,-- TCB-PCIN2E Modul pro chybový záznam Výstup poruch při provozu vnitřní jednotky 2.760,-- TCB-PCOS1E2 Ovládací sada pro DI venkovní jednotky řady 1 a 2 Vstup pro redukci u a hluku, výstup pro kompresor zapnuto 5.290,-- TCB-PCDM2E Modul pro energetické omezení Vstup pro externí on/off (zapnuto/vypnuto) a redukci u (6 úrovní) 2.530,-- Strana 15

16 Zvláštní příslušenství k RAV / VRF jednotkám Propojovací kabel (50 cm) + konektor pro PC board vnitřní jednotky Popis Vstup Výstup Pro konektor Konektor s kabelem TCB-KBCN32FEE TCB-KBCN60OPE TCB-KPCN61HAE TCB-KBCN70OAE TCB-KBCN73DEE TCB-KBCN80EXE Řízení extern. Ventilátoru ON/OFF-ovládání tlačítkem na ovladači (např. čerstvý vzduch) Hlášení, že probíhá COOL&DRY, HEAT, DEFROST, běží vnitřní ventilátor, Thermo-ON HA terminál IN externí ON/OFFů OUT signál provozu, alarmu Vstup pro externí alarm (vč. Signalizace na ovladači, vnitř.jednotka zůstane v provozu) Požadavek nuceného provozu (provoz bez ohledu na teplotu a údaje termostatu) Hlášení o blokaci provozu ext. Alarmem a nuceného provozu Thermo-OFF Cena za balení bez DPH [Kč] CN32 95,-- CN60 185,-- CN61 185,-- CN70 95,-- CN73 95,-- CN80 100,-- VRF software Počítačový-Software pro ovládání VRF systémů Umožňuje zapnutí/vypnutí, volbu režimu, nastavení teploty, centrální/lokální řízení Využití na zařízení bez DPH [Kč] BMS-CM1280TLE - Compliant Manager(standard model) centrální ovladač až pro 128 vnitřních jednotek, pro přímé připojení na sběrnici TCC-Link ,-- BMS-CM1280FTLE - Compliant Manager (High spec. Model) oproti stand. modelu má týdenní časovač, umožňuje řízení přes standardní uživatelské PC a rozúčtování spotřeby elektrické energie ,-- BMS-WB2561PWE - Web based controller ovládání až 512 vnitřních jednotek přes internetové nebo síťové rozhranní. Možnost ovládání zařízení z libovolného místa s přístupem na internet. Anglická a německá verze ,-- BMS-WB01GTE - Web based controller - ovládání až 512 vnitřních jednotek přes internetové nebo síťové rozhranní. Možnost ovládání zařízení z libovolného místa s přístupem na internet. Anglická a německá verze TCB-IFMB640TLE ModBus interface adaptér pro připojení TCC- link sítě k ModBus systému TCB-IFGSM1E GSM interface modul pro ovládání DI/S-DI a S-MMS vnitřních jednotek nebo S-DSK jednotek přes GSM modem TCB-IFCG1TLE Analogový interface TCB-IFCB640TLE General purpose interface DI, S-DI redundanční modul: TC-SMP-UNI Toshiba modul pro indikaci poruchy (2 ks, nezbytný redundační spínač) TC-SMP-CTRL Toshiba redundanční spínač 33NT900062M Toshiba termostat 6.660, , ,-- Strana 16

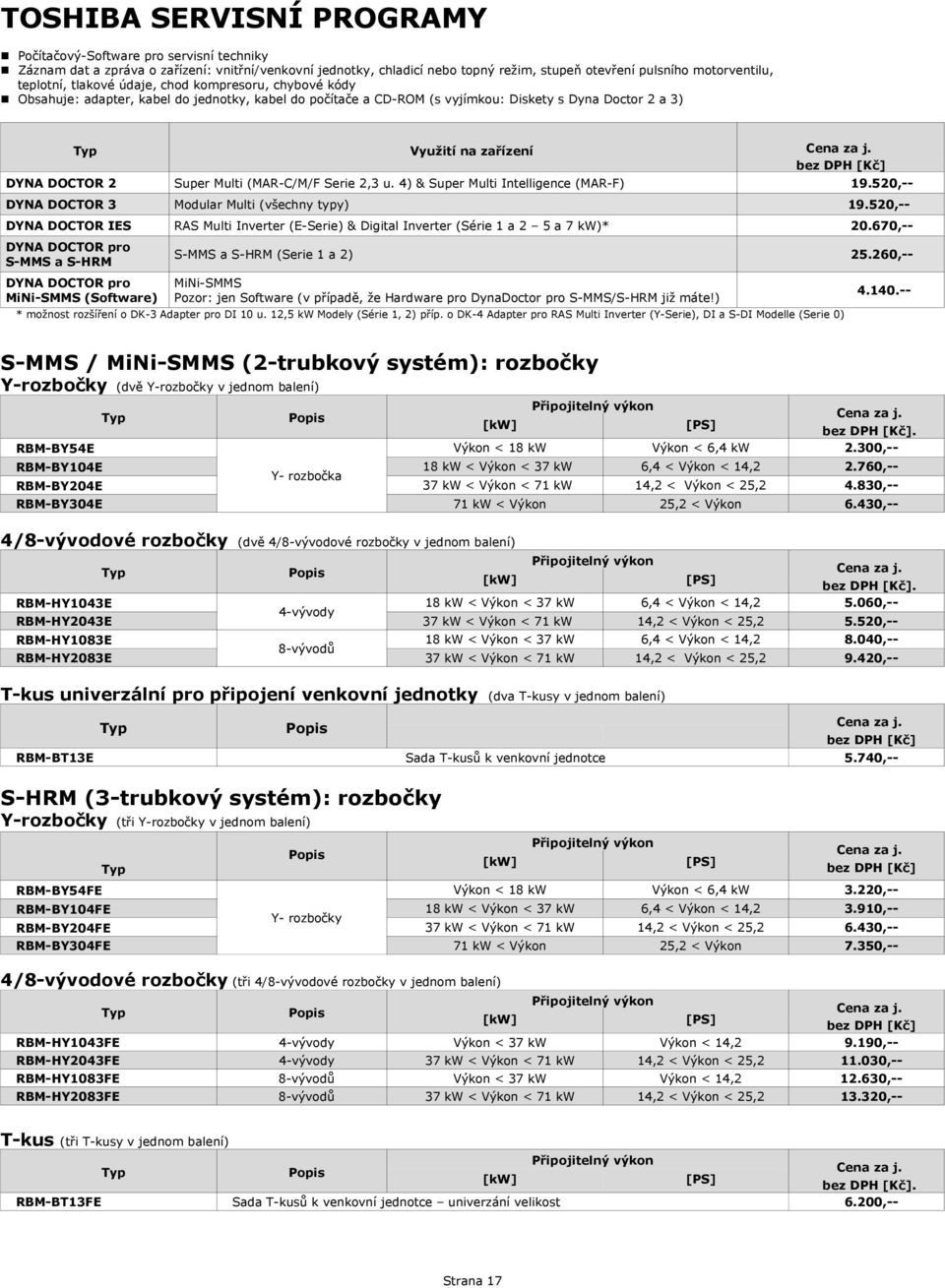

17 TOSHIBA SERVISNÍ PROGRAMY Počítačový-Software pro servisní techniky Záznam dat a zpráva o zařízení: vnitřní/venkovní jednotky, chladicí nebo topný režim, stupeň otevření pulsního motorventilu, teplotní, ové údaje, chod kompresoru, chybové kódy Obsahuje: adapter, kabel do jednotky, kabel do počítače a CD-ROM (s vyjímkou: Diskety s Dyna Doctor 2 a 3) Využití na zařízení bez DPH [Kč] DYNA DOCTOR 2 Super Multi (MAR-C/M/F Serie 2,3 u. 4) & Super Multi Intelligence (MAR-F) ,-- DYNA DOCTOR 3 Modular Multi (všechny typy) ,-- DYNA DOCTOR IES RAS Multi Inverter (E-Serie) & Digital Inverter (Série 1 a 2 5 a 7 kw)* ,-- DYNA DOCTOR pro S-MMS a S-HRM DYNA DOCTOR pro MiNi-SMMS (Software) S-MMS a S-HRM (Serie 1 a 2) ,-- MiNi-SMMS Pozor: jen Software (v případě, že Hardware pro DynaDoctor pro S-MMS/S-HRM již máte!) * možnost rozšíření o DK-3 Adapter pro DI 10 u. 12,5 kw Modely (Série 1, 2) příp. o DK-4 Adapter pro RAS Multi Inverter (Y-Serie), DI a S-DI Modelle (Serie 0) S-MMS / MiNi-SMMS (2-trubkový systém): rozbočky Y-rozbočky (dvě Y-rozbočky v jednom balení) RBM-BY54E RBM-BY104E RBM-BY204E RBM-BY304E Popis Y- rozbočka 4/8-vývodové rozbočky (dvě 4/8-vývodové rozbočky v jednom balení) RBM-HY1043E RBM-HY2043E RBM-HY1083E RBM-HY2083E Popis 4-vývody 8-vývodů Připojitelný [kw] [PS] bez DPH [Kč]. < 18 kw < 6,4 kw 2.300,-- 18 kw < < 37 kw 6,4 < < 14, ,-- 37 kw < < 71 kw 14,2 < < 25, ,-- 71 kw < 25,2 < 6.430,-- Připojitelný [kw] [PS] bez DPH [Kč]. 18 kw < < 37 kw 6,4 < < 14, ,-- 37 kw < < 71 kw 14,2 < < 25, ,-- 18 kw < < 37 kw 6,4 < < 14, ,-- 37 kw < < 71 kw 14,2 < < 25, ,-- T-kus univerzální pro připojení venkovní jednotky (dva T-kusy v jednom balení) Popis bez DPH [Kč] RBM-BT13E Sada T-kusů k venkovní jednotce 5.740,-- S-HRM (3-trubkový systém): rozbočky Y-rozbočky (tři Y-rozbočky v jednom balení) RBM-BY54FE RBM-BY104FE RBM-BY204FE RBM-BY304FE Popis Y- rozbočky 4/8-vývodové rozbočky (tři 4/8-vývodové rozbočky v jednom balení) [kw] Připojitelný [PS] bez DPH [Kč] < 18 kw < 6,4 kw 3.220,-- 18 kw < < 37 kw 6,4 < < 14, ,-- 37 kw < < 71 kw 14,2 < < 25, ,-- 71 kw < 25,2 < 7.350,-- Připojitelný Popis [kw] [PS] bez DPH [Kč] RBM-HY1043FE 4-vývody < 37 kw < 14, ,-- RBM-HY2043FE 4-vývody 37 kw < < 71 kw 14,2 < < 25, ,-- RBM-HY1083FE 8-vývodů < 37 kw < 14, ,-- RBM-HY2083FE 8-vývodů 37 kw < < 71 kw 14,2 < < 25, ,-- T-kus (tři T-kusy v jednom balení) Připojitelný Popis [kw] [PS] bez DPH [Kč]. RBM-BT13FE Sada T-kusů k venkovní jednotce univerzání velikost 6.200,-- Strana 17

18 Měřicí podmínky pro klimatizační jednotky Toshiba Chlazení: Topení: Rozvody chladiva: Akustický : Energetická třída, roční spotřeba energie: vnitřní teplota 27 C ST / 19 C MT, venkovní teplota 35 C ST vnitřní teplota 20 C ST / venkovní teplota 7 C ST, 6 C MT 7,5 m délka, popř. žádné převýšení mezi vnitřní a venkovní jednotkou měřeno s odstupem 1,5m* od vnitřní jednotky, popř. 1 m od venkovní jednotky podle směrnice Evropské komise 2002/31/EC * Přesné měřicí podmínky viz Technické údaje Manta PLUS, spol. s r. o. neručí za tiskové chyby v ceníku. V případě změny kurzu si společnost Manta PLUS, spol. s r.o. vyhrazuje právo upravit rabaty nebo ceny jednotek. Autorizované zastoupení pro ČR Sídlo: Pernštýnská 276, Lázně Bohdaneč Telefon/fax: , , info@mantaplus.cz, Strana 18
