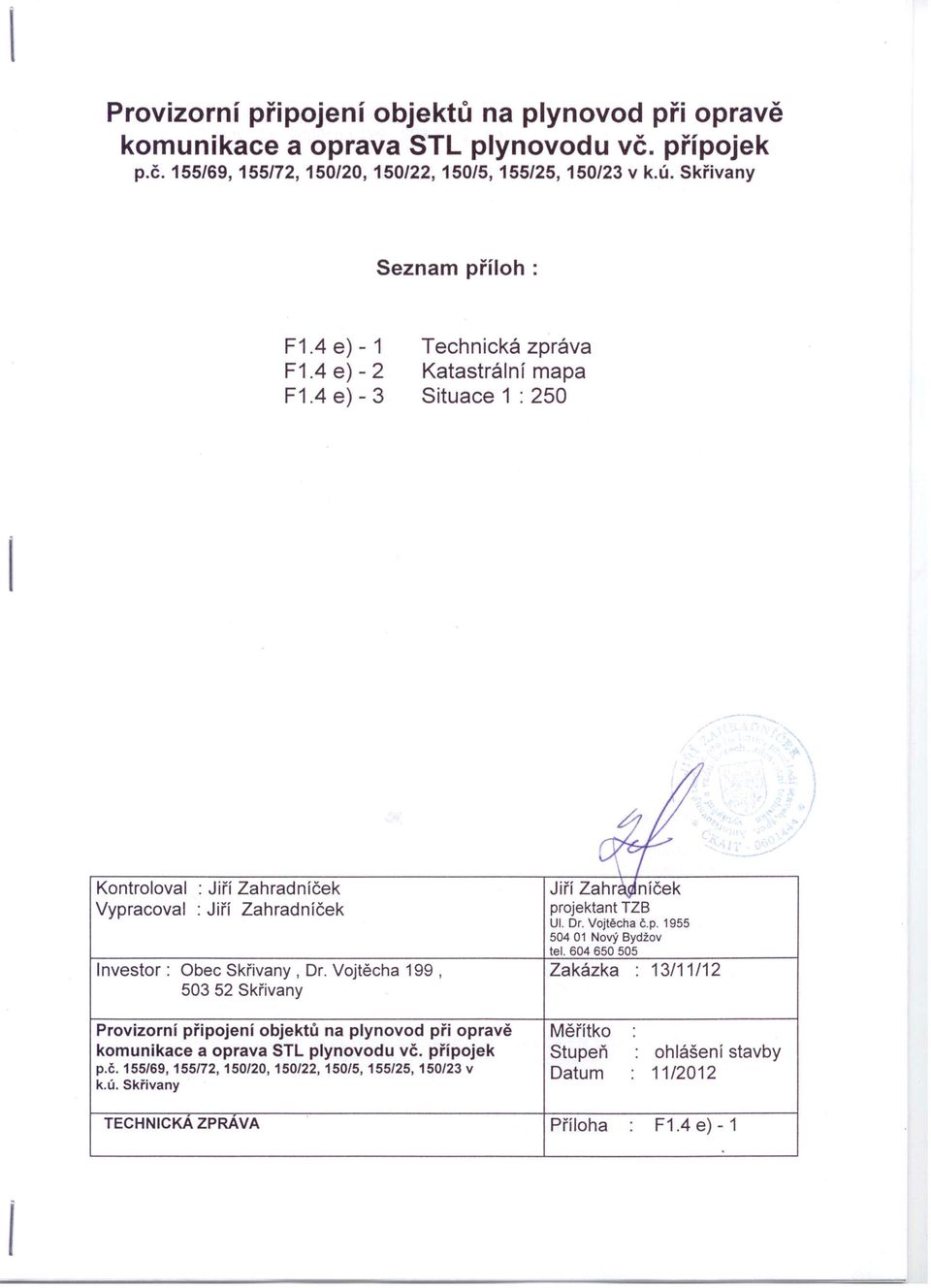

1 I Provizorní připojení objektů na plynovod při opravě komunikace a oprava STL plynovodu vč. přípojek p.č , 15572, 15020, 15022, 1505, 15525, v k.ú. Skřivany Seznam příloh : F1.4e)-1 F1.4e)-2 F1.4e)-3 Technická zpráva Katastrální mapa Situace 1 : 250 Kontroloval Vypracoval : Jiří Zahradníček : Jiří Zahradníček Investor: Obec Skřivany I Dr. Vojtěcha 199 I Skřivany Jiří Zahr níček projektant TZB Ul. Dr. Vojtěcha č.p Nový Bydžov tel Zakázka : Provizorní připojení objektů na plynovod při opravě komunikace a oprava STL plynovodu vč. přípojek p.č , 15572, 15020, 15022, 1505, 15525, v k.ú. Skřivany Měřítko Stupeň Datum ohlášení stavby TECHNICKA ZPRAVA Příloha F1.4 e) - 1 I

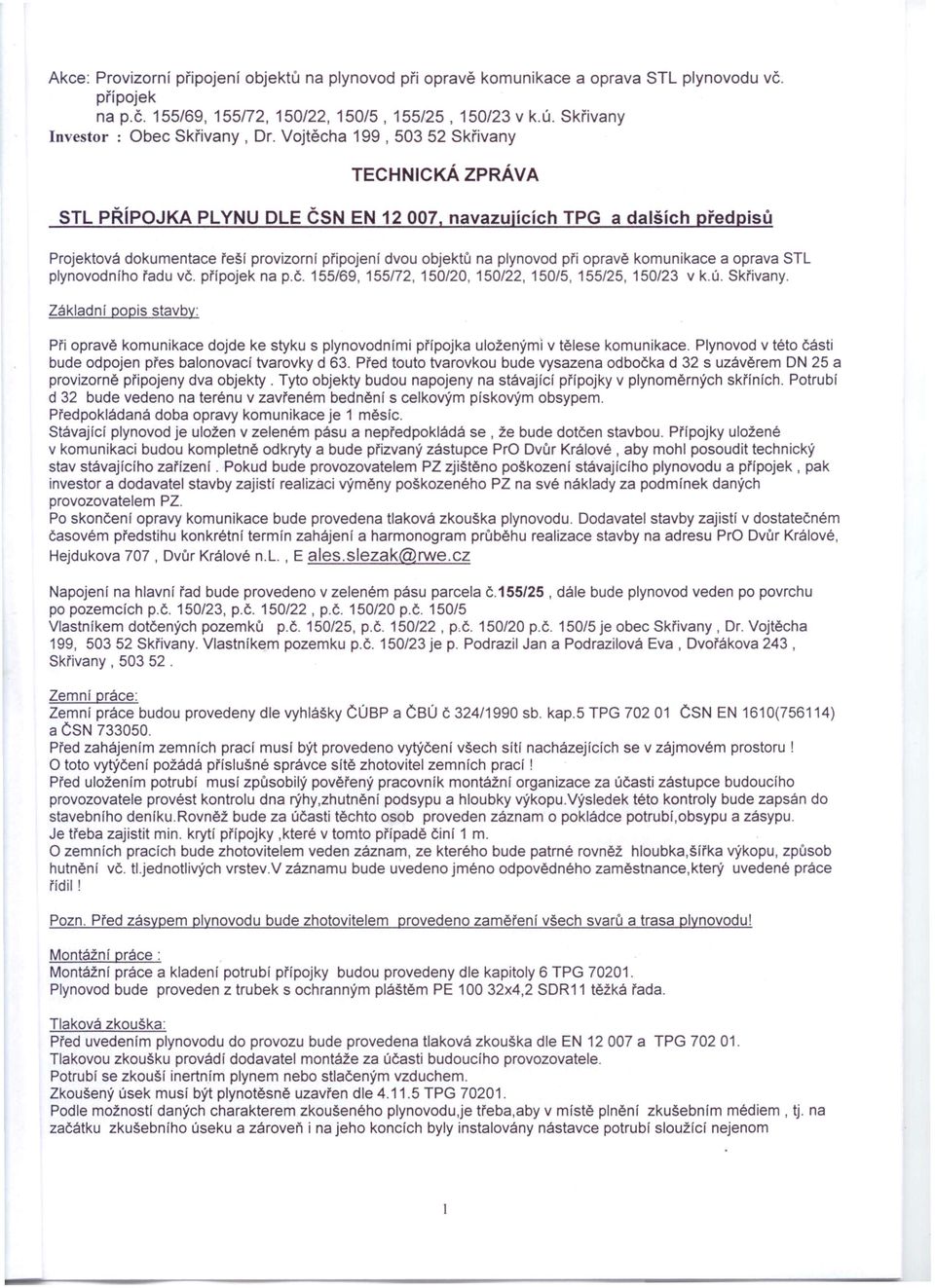

2 Akce: Provizorní připojení objektů na plynovod při opravě komunikace a oprava STL plynovodu vč. přípojek na p.č , 15572, 15022, 1505, 15525, v k.ú. Skřivany Investor : Obec Skřivany, Dr. Vojtěcha 199, Skřivany TECHNiCKÁ ZPRÁVA STL PŘíPOJKA PLYNU DLE ČSN EN 12007, navazujících TPG a dalších předpisů Projektová dokumentace řeší provizorní připojení dvou objektů na plynovod při opravě komunikace a oprava STL plynovodního řadu vč. přípojek na p.č , 15572, 15020, 15022, 1505, 15525, v k.ú. Skřivany. Základní popis stavby: Při opravě komunikace dojde ke styku s plynovodními přípojka uloženými v tělese komunikace. Plynovod v této části bude odpojen přes balonovací tvarovky d 63. Před touto tvarovkou bude vysazena odbočka d 32 s uzávěrem DN 25 a provizorně připojeny dva objekty. Tyto objekty budou napojeny na stávající přípojky v plynoměrných skříních. Potrubí d 32 bude vedeno na terénu v zavřeném bednění s celkovým pískovým obsypem. Předpokládaná doba opravy komunikace je 1 měsíc. Stávající plynovod je uložen v zeleném pásu a nepředpokládá se, že bude dotčen stavbou. Přípojky uložené v komunikaci budou kompletně odkryty a bude přizvaný zástupce PrO Dvůr Králové, aby mohl posoudit technický stav stávajícího zařízení. Pokud bude provozovatelem PZ zjištěno poškození stávajícího plynovodu a přípojek, pak investor a dodavatel stavby zajistí realizaci výměny poškozeného PZ na své náklady za podmínek daných provozovatelem PZo Po skončení opravy komunikace bude provedena tlaková zkouška plynovodu. Dodavatel stavby zajistí v dostatečném časovém předstihu konkrétní termín zahájení a harmonogram průběhu realizace stavby na adresu PrO Dvůr Králové, Hejdukova 707, Dvůr Králové n.l., E ales.slezak@rwe.cz Napojení na hlavní řad bude provedeno v zeleném pásu parcela č.15525, dále bude plynovod veden po povrchu po pozemcích p.č , p.č , p.č p.č Vlastníkem dotčených pozemků p.č , p.č , p.č p.č je obec Skřivany, Dr. Vojtěcha 199, Skřivany. Vlastníkem pozemku p.č je p. Podrazil Jan a Podrazilová Eva, Dvořákova 243, Skřivany, Zemní práce: Zemní práce budou provedeny dle vyhlášky ČÚBP a ČBÚ č sb. kap.5 TPG ČSN EN 1610(756114) a ČSN Před zahájením zemních prací musí být provedeno vytýčení všech síti nacházejících se v zájmovém prostoru! O toto vytýčení požádá příslušné správce sítě zhotovitel zemních prací! Před uložením potrubí musí způsobilý pověřený pracovník montážní organizace za účasti zástupce budoucího provozovatele provést kontrolu dna rýhy,zhutnění podsypu a hloubky výkopu Výsledek této kontroly bude zapsán do stavebního deníku.rovněž bude za účasti těchto osob proveden záznam o pokládce potrubí,obsypu a zásypu. Je třeba zajistit min. krytí přípojky,které v tomto případě činí 1 m. O zemních pracích bude zhotovitelem veden záznam, ze kterého bude patrné rovněž hloubka,šířka výkopu, způsob hutnění ve. tl.jednotlivých vrstev V záznamu bude uvedeno jméno odpovědného zaměstnance,který uvedené práce řídil! Pozn. Před zásypem plynovodu bude zhotovitelem provedeno zaměření všech svarů a trasa plynovodu! Montážní práce: Montážní práce a kladení potrubí přípojky budou provedeny dle kapitoly 6 TPG Plynovod bude proveden z trubek s ochranným pláštěm PE x4,2 SDR11 těžká řada. Tlaková zkouška: Před uvedením plynovodu do provozu bude provedena tlaková zkouška dle EN a TPG Tlakovou zkoušku provádí dodavatel montáže za účasti budoucího provozovatele. Potrubí se zkouší inertním plynem nebo stlačeným vzduchem. Zkoušený úsek musí být plynotěsně uzavřen dle TPG Podle možností daných charakterem zkoušeného plynovodu,je třeba,aby v místě plnění zkušebním médiem, tj. na začátku zkušebního úseku a zároveň i na jeho koncích byly instalovány nástavce potrubí sloužící nejenom

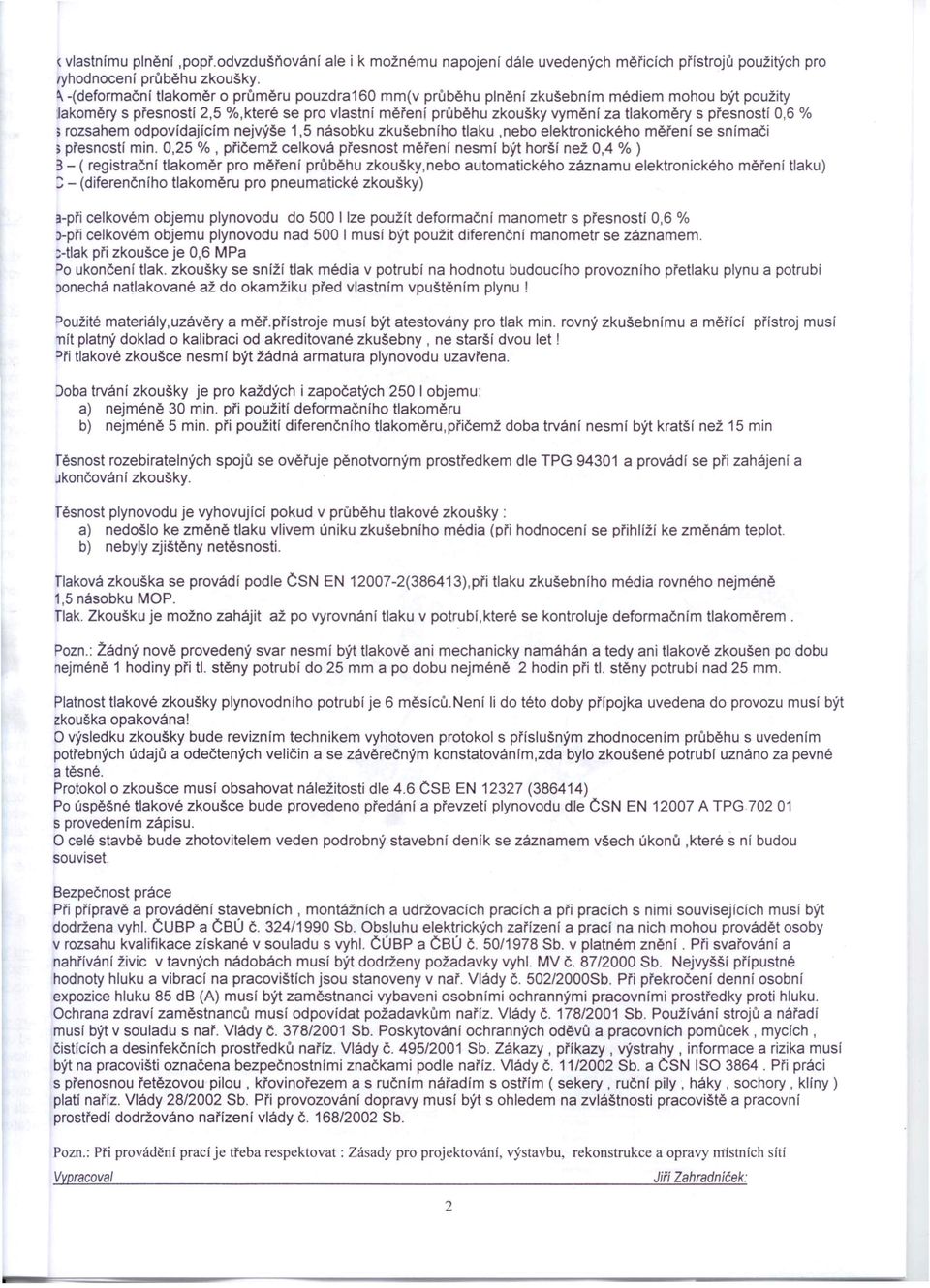

3 (vlastnímu plnění,popř.odvzdušňování ale i k možnému napojení dále uvedených měřicích přístrojů použitých pro yhodnocenl průběhu zkoušky. ~ -(deformační tlakoměr o průměru pouzdra160 mm(v průběhu plnění zkušebním médiem mohou být použity íakorněry s přesností 2,5 %,které se pro vlastní měření průběhu zkoušky vymění za tlakoměry s přesností 0,6 % ; rozsahem odpovídajícím nejvýše 1,5 násobku zkušebního tlaku,nebo elektronického měření se snímači ; přesností min. 0,25 %, přičemž celková přesnost měření nesmí být horší než 0,4 % ) 3 - ( registrační tlakoměr pro měření průběhu zkoušky,nebo automatického záznamu elektronického měření tlaku) :::- (diferenčního tlakoměru pro pneumatické zkoušky) 3-při celkovém objemu plynovodu do 500 I lze použít deformační manometr s přesností 0,6 % J-při celkovém objemu plynovodu nad 500 I musí být použit diferenční manometr se záznamem. c-tlak při zkoušce je 0,6 MPa :>0ukončení tlak. zkoušky se sníží tlak média v potrubí na hodnotu budoucího provozního přetlaku plynu a potrubí oonechá natlakované až do okamžiku před vlastním vpuštěním plynu! :>oužitémateriály,uzávěry a měř. přístroje musí být atestovány pro tlak min. rovný zkušebnímu a měřící přístroj musí Tlít platný doklad o kalibraci od akreditované zkušebny, ne starší dvou let! :>řitlakové zkoušce nesmí být žádná armatura plynovodu uzavřena. Doba trvání zkoušky je pro každých i započatých 250 I objemu: a) nejméně 30 min. při použití deformačního tlakoměru b) nejméně 5 min. při použití diferenčního tlakoměru,přičemž doba trvání nesmí být kratší než 15 min Iěsnost rozebiratelných spojů se ověřuje pěnotvorným prostředkem dle TPG a provádí se při zahájení a.ikončováru zkoušky. Těsnost plynovodu je vyhovující pokud v průběhu tlakové zkoušky: a) nedošlo ke změně tlaku vlivem úniku zkušebního média (při hodnocení se přihlíží ke změnám teplot. b) nebyly zjištěny netěsnosti. Ilaková zkouška se provádí podle ČSN EN (386413),při tlaku zkušebního média rovného nejméně 1,5 násobku MOP. Tlak. Zkoušku je možno zahájit až po vyrovnání tlaku v potrubí,které se kontroluje deformačním tlakoměrem. Pozn.: Žádný nově provedený svar nesmí být tlakově ani mechanicky namáhán a tedy ani tlakově zkoušen po dobu nejméně 1 hodiny při ti. stěny potrubí do 25 mm a po dobu nejméně 2 hodin při ti. stěny potrubí nad 25 mm. Platnost tlakové zkoušky plynovodního potrubí je 6 měsíců. Není li do této doby přípojka uvedena do provozu musí být zkouška opakována! O výsledku zkoušky bude revizním technikem vyhotoven protokol s příslušným zhodnocením průběhu s uvedením potřebných údajů a odečtených veličin a se závěrečným konstatováním,zda bylo zkoušené potrubí uznáno za pevné a těsné. Protokol o zkoušce musí obsahovat náležitosti dle 4.6 ČSB EN (386414) Po úspěšné tlakové zkoušce bude provedeno předání a převzetí plynovodu dle ČSN EN A TPG s provedením zápisu. O celé stavbě bude zhotovitelem veden podrobný stavební deník se záznamem všech úkonů,které s ní budou souviset. Bezpečnost práce Při přípravě a provádění stavebních, montážních a udržovacích pracích a při pracích s nimi souvisejících musí být dodržena vyhl. ČUBP a ČBÚ Č Sb. Obsluhu elektrických zařízení a prací na nich mohou provádět osoby v rozsahu kvalifikace získané v souladu s vyhl. ČÚBP a ČBÚ Č Sb. v platném znění. Při svařování a nahřívání živic v tavných nádobách musí být dodrženy požadavky vyhl. MV Č Sb. Nejvyšší přípustné hodnoty hluku a vibrací na pracovištích jsou stanoveny v nař. Vlády Č Sb. Při překročení denní osobní expozice hluku 85 db (A) musí být zaměstnanci vybaveni osobními ochrannými pracovními prostředky proti hluku. Ochrana zdraví zaměstnanců musí odpovídat požadavkům naříz. Vlády Č Sb. Používání strojů a nářadí musí být v souladu s nař. Vlády Č Sb. Poskytování ochranných oděvů a pracovních pomůcek, mycích, čistících a desinfekčních prostředků naříz. Vlády Č Sb. Zákazy, příkazy, výstrahy, informace a rizika musí být na pracovišti označena bezpečnostními značkami podle naříz. Vlády Č Sb. a ČSN ISO Při práci s přenosnou řetězovou pilou, křovinořezem a s ručním nářadím s ostřím ( sekery, ruční pily, háky, sochory, klíny) platí naříz. Vlády Sb. Při provozování dopravy musí být s ohledem na zvláštnosti pracoviště a pracovní prostředí dodržováno nařízení vlády Č Sb. Pozn.: Při provádění prací je třeba respektovat: Zásady pro projektování, výstavbu, rekonstrukce a opravy místních sítí Vypracoval 2 Jiří Zahradníček:

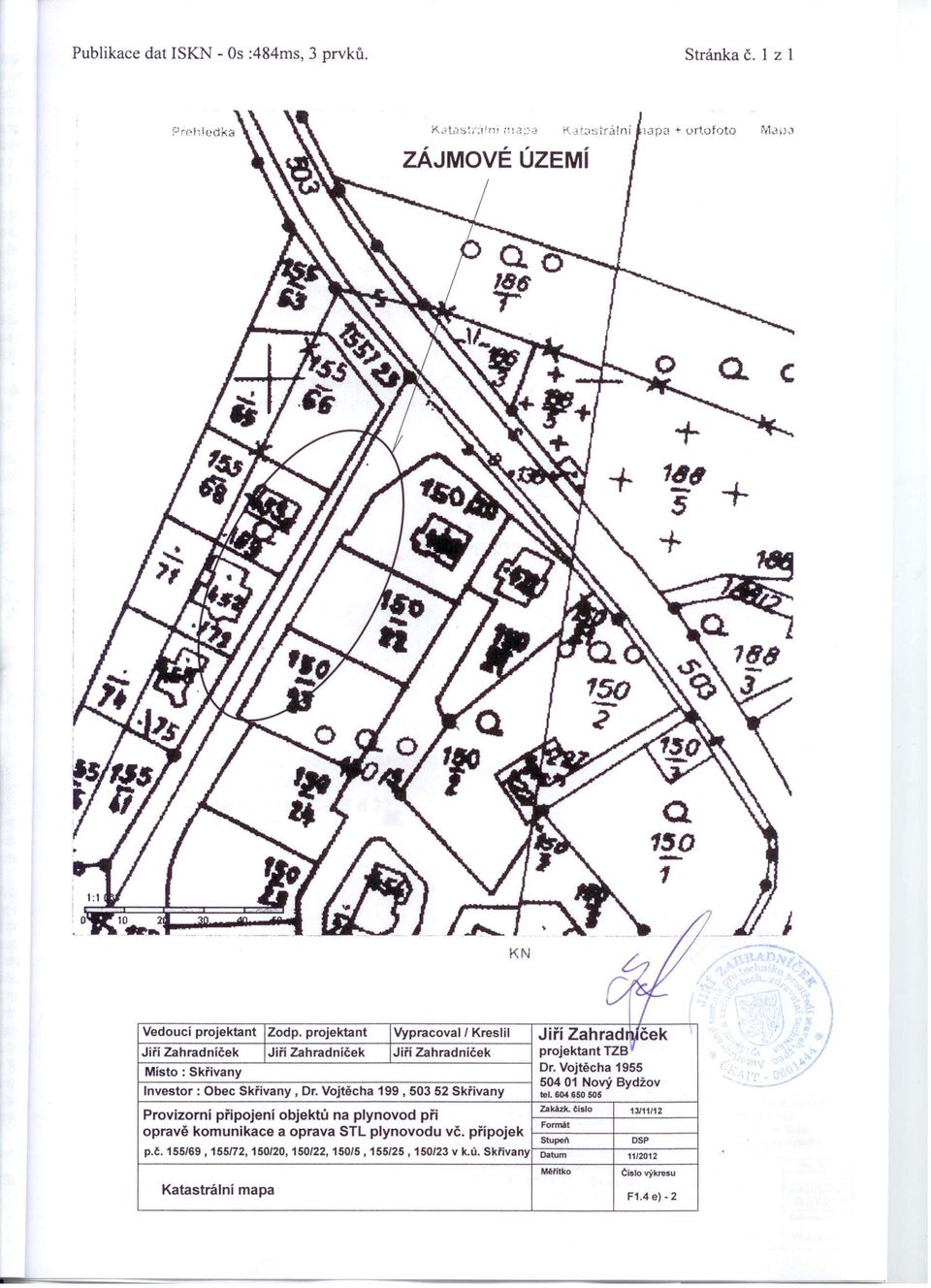

4 Publikace dat ISKN - Os :484ms, 3 prvků. Stránka č. I z 1 ZÁJMOVÉ ÚZEMí Q Vedoucíprojektant Zodp.projektant Vypracovali Kreslil Jiří Zahrad ček Jiří Zahradníček Jiří Zahradníček Jiří Zahradniček projektanttzb I-M-ís-tO-:-S-k-ř-iv-an-y---L I l Dr.Vojtěcha1955 f ' , f 50401NovýBydžov Investor: ObecSkřivany, Dr.Vojtěcha199, 50352Skřivany tel Provizorní pripojem objektu na plynovod pri Formit opravě komunikace a oprava STL plynovodu vč. přípojek I-=----:: ::-::=----i v v zakázko číslo Stupeň DSP p.č , 15572, 15020, 15022, 1505,15525,15023 v k.ú. Ski'ivany Datum Katastrální mapa Měítko Císlo výkresu F1.4 e) - 2

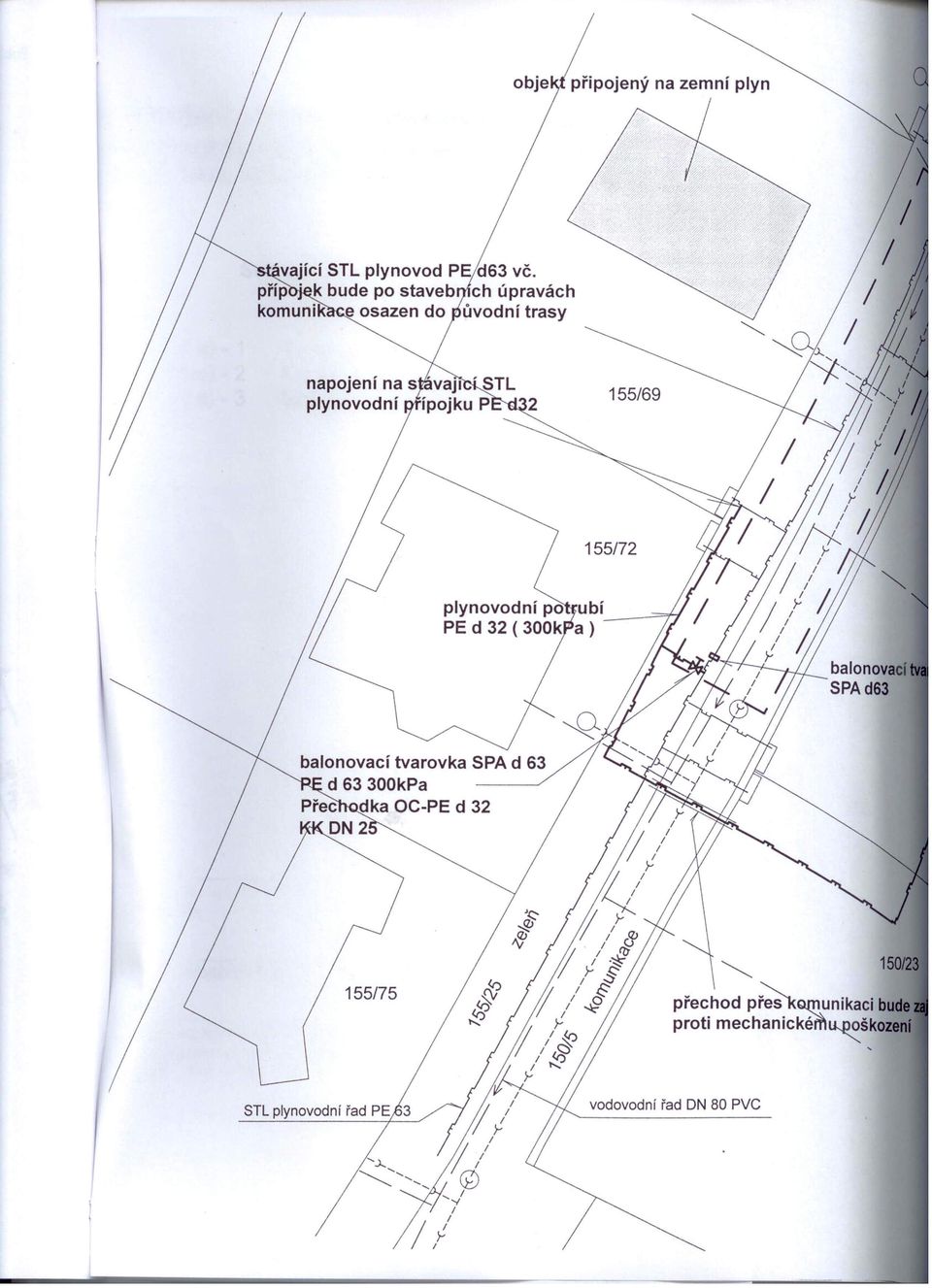

5 připojený na zemní plyn,vající STL plynovod PE d63 vč. příp. k bude po staveb ch úpravách kornunlk e osazen do ůvodní trasy napojení na s vaji ' STL plynovodní ípojku P plynovodní po ubí ----;7 PE d 32 (300k a) ~ 1 přechod p~q(!1,unikaci bud proti mechanickéifl~ško vodovodní řad DN 80 PVC

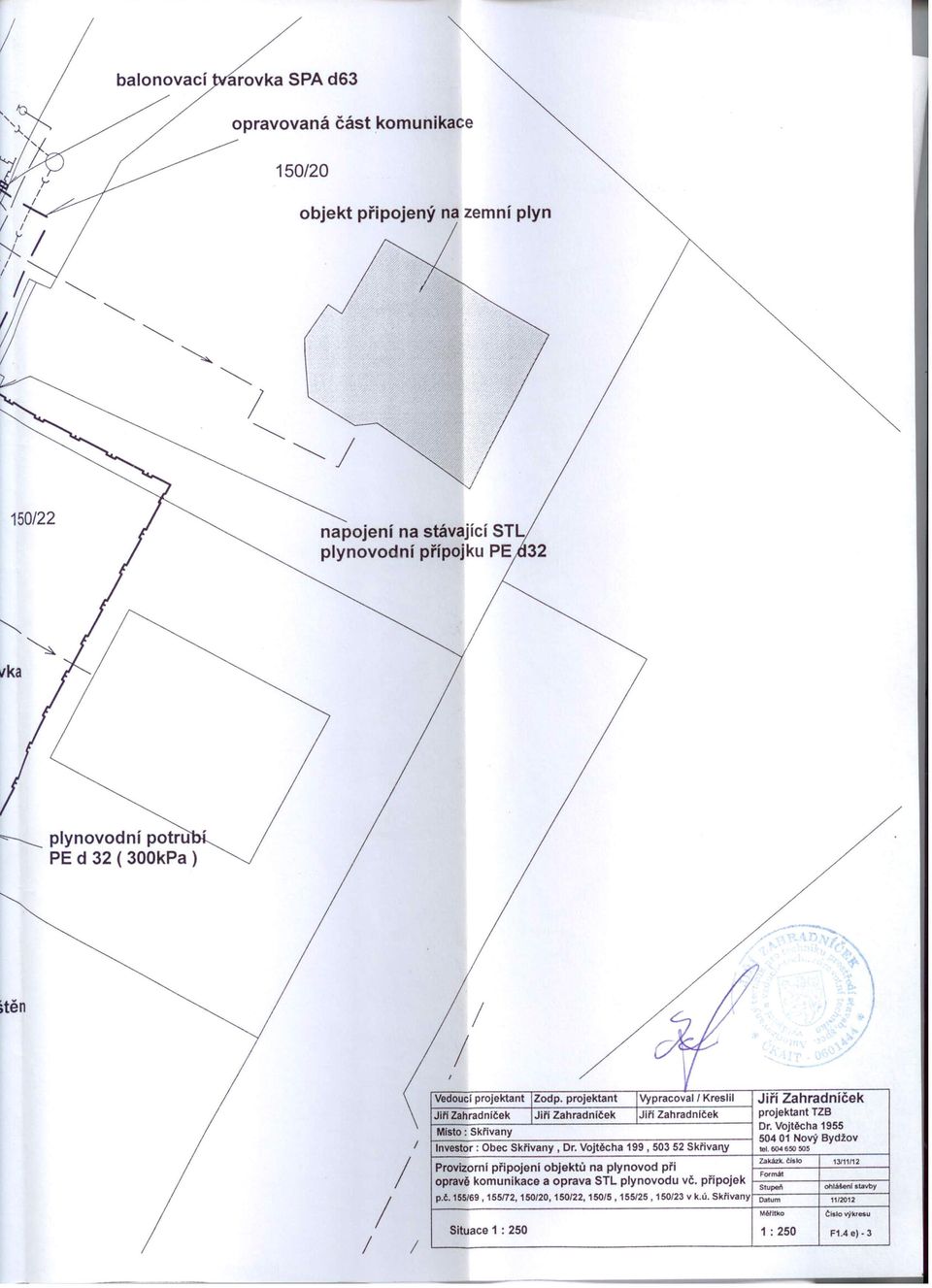

6 balonovací arovka SPA d63 opravovaná část komunikace objekt připojený na zemní plyn napojení na stávající STL plynovodní přípojku PE 32 IIka ~ plynovodní potru ' PE d 32 ( 300kPa ) ítěn I-:v:-::ed:-::o:-:uc_f.:...pr:-o~je--:kt_an_t-zo:=.::d:-::P:-. p~r..::oj~e--:,ktc--an".:t_f-:!:';:';:':"-=--=:--:-~~--l Jiří Zah rad níček JiH Zahradnftek Jiř! Zahradnftek projektant TZS f-:m"'ls-,to-:--,s,..,-k"'"řiv-a-ny---' ' i Dr. Vojtěcha :----,.--=:---'-:,-:--:::------:::--:-:--:c-::-:-----:-=--::7::-=-=-:-c:: O1 Nový Sydžov Investor: Obec SkHvany, Dr. Vojtěcha 199, Skřiva'1Y tel. 00<6SO sos Provizornf připojení objektů na plynovod při bkn.k.~11o opravě komunikace a oprava STL plynovodu vč. přípojek f--,.=f"':.:..mj1==-_---:-:::-...,--,...,----i Stupel ohl;l!enlstavb)' p.č.15569, ,15020,15022,1505,155125,15023 v k.ů. Sklivany Datum 11120'2 Situace 1 : 250 M6Illko Clslo výkresu 1 : 250 F1.4e).3
