IKEM STERILIZACE oprava podlahy DOKUMENTACE PRO VÝBĚR DODAVATELE

Transkript

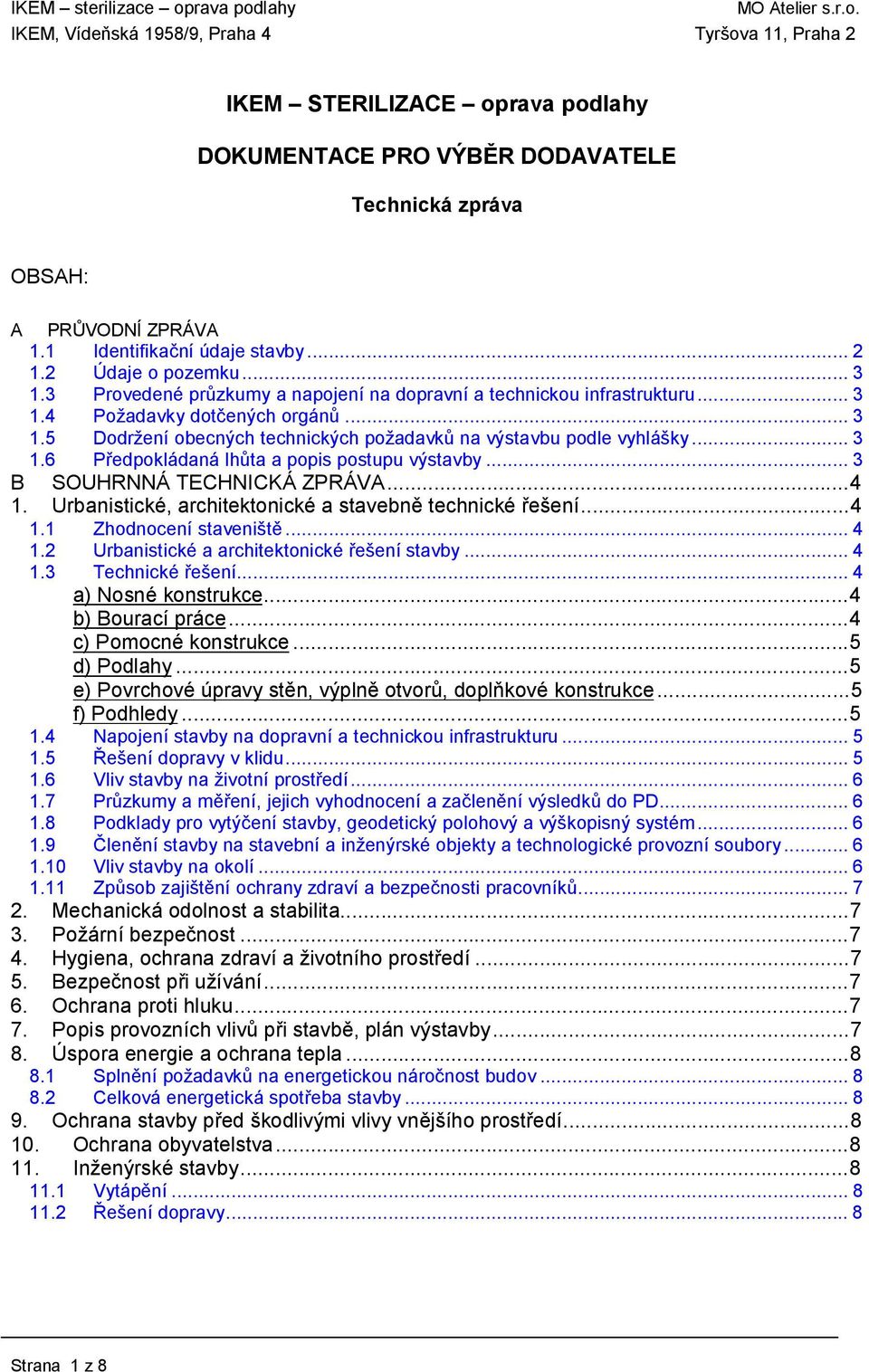

1 IKEM STERILIZACE oprava podlahy DOKUMENTACE PRO VÝBĚR DODAVATELE Technická zpráva OBSAH: A PRŮVODNÍ ZPRÁVA 1.1 Identifikační údaje stavby Údaje o pozemku Provedené průzkumy a napojení na dopravní a technickou infrastrukturu Požadavky dotčených orgánů Dodržení obecných technických požadavků na výstavbu podle vyhlášky Předpokládaná lhůta a popis postupu výstavby...3 B SOUHRNNÁ TECHNICKÁ ZPRÁVA Urbanistické, architektonické a stavebně technické řešení Zhodnocení staveniště Urbanistické a architektonické řešení stavby Technické řešení...4 a) Nosné konstrukce...4 b) Bourací práce...4 c) Pomocné konstrukce...5 d) Podlahy...5 e) Povrchové úpravy stěn, výplně otvorů, doplňkové konstrukce...5 f) Podhledy Napojení stavby na dopravní a technickou infrastrukturu Řešení dopravy v klidu Vliv stavby na životní prostředí Průzkumy a měření, jejich vyhodnocení a začlenění výsledků do PD Podklady pro vytýčení stavby, geodetický polohový a výškopisný systém Členění stavby na stavební a inženýrské objekty a technologické provozní soubory Vliv stavby na okolí Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Mechanická odolnost a stabilita Požární bezpečnost Hygiena, ochrana zdraví a životního prostředí Bezpečnost při užívání Ochrana proti hluku Popis provozních vlivů při stavbě, plán výstavby Úspora energie a ochrana tepla Splnění požadavků na energetickou náročnost budov Celková energetická spotřeba stavby Ochrana stavby před škodlivými vlivy vnějšího prostředí Ochrana obyvatelstva Inženýrské stavby Vytápění Řešení dopravy...8 Strana 1 z 8

2 A PRŮVODNÍ ZPRÁVA 1.1 Identifikační údaje stavby Stavba : Místo stavby: Kraj: Investor: Ochrana nemovitosti: Stavební pozemek: Generální projektant: IKEM sterilizace oprava podlahy IKEM Vídeňská 1958/9 Pavilon D, 1.PP Praha 4 Praha Institut klinické a experimentální medicíny Vídeňská 1958/ Praha 4 IČ Nejsou evidovány žádné způsoby ochrany Praha k.ú. Krč parcela č.: 2261/10 Tyršova Praha 2 IČ Odpovědná osoba Ing. Jan Moravec, ČKAIT Číslo zakázky: Stupeň dokumentace: Dokumentace pro výběr dodavatele Datum provedení projektu: 10/2011 Druh stavby: stavební úpravy Strana 2 z 8

3 1.2 Údaje o pozemku Stavební pozemek: Údaje o stávajícím využití: Praha k.ú. Krč parcela č.: 2261/10 Nebytové prostory 1.3 Provedené průzkumy a napojení na dopravní a technickou infrastrukturu - zaměření stávajícího stavu 09/ stavba je napojena na stávající dopravní a technickou infrastrukturu již ve stávajícím stavu 1.4 Požadavky dotčených orgánů - Jsou splněny normové požadavky, stavba svým rozsahem nevyžaduje projednávání s DOSS 1.5 Dodržení obecných technických požadavků na výstavbu podle vyhlášky - Obecně technické požadavky jsou v projektu dodrženy. 1.6 Předpokládaná lhůta a popis postupu výstavby - předpokládané zahájení výstavby 03/ předpokládaná lhůta výstavby 1 měsíc - stavba bude realizována v etapách následně: odstranění stávající podlahy, nové konstrukce, dokončovací práce pro každou etapu samostatně, pokládka nášlapné vrstvy v celku Plán minimálních kontrolních prohlídek stavby TDI a AD: 1. prohlídka bourací práce 2. prohlídka dokončovací práce Prohlídky budou pro každou etapu. Etapizace stavby po projednání s odpovědnou osobou centrální sterilizace byly navrženy dvě etapy výstavby, které jsou odraženy v projektové dokumentaci. Podmínkou bylo zachování současného provozu dvou sterilizačních přístrojů. Etapově prováděné práce budou provedeny vždy v plném rozsahu pro tu kterou konkrétní etapu. Statistické údaje o hodnotě a plochách stavby Plocha dotčená stavbou: 120,61 m 2 Strana 3 z 8

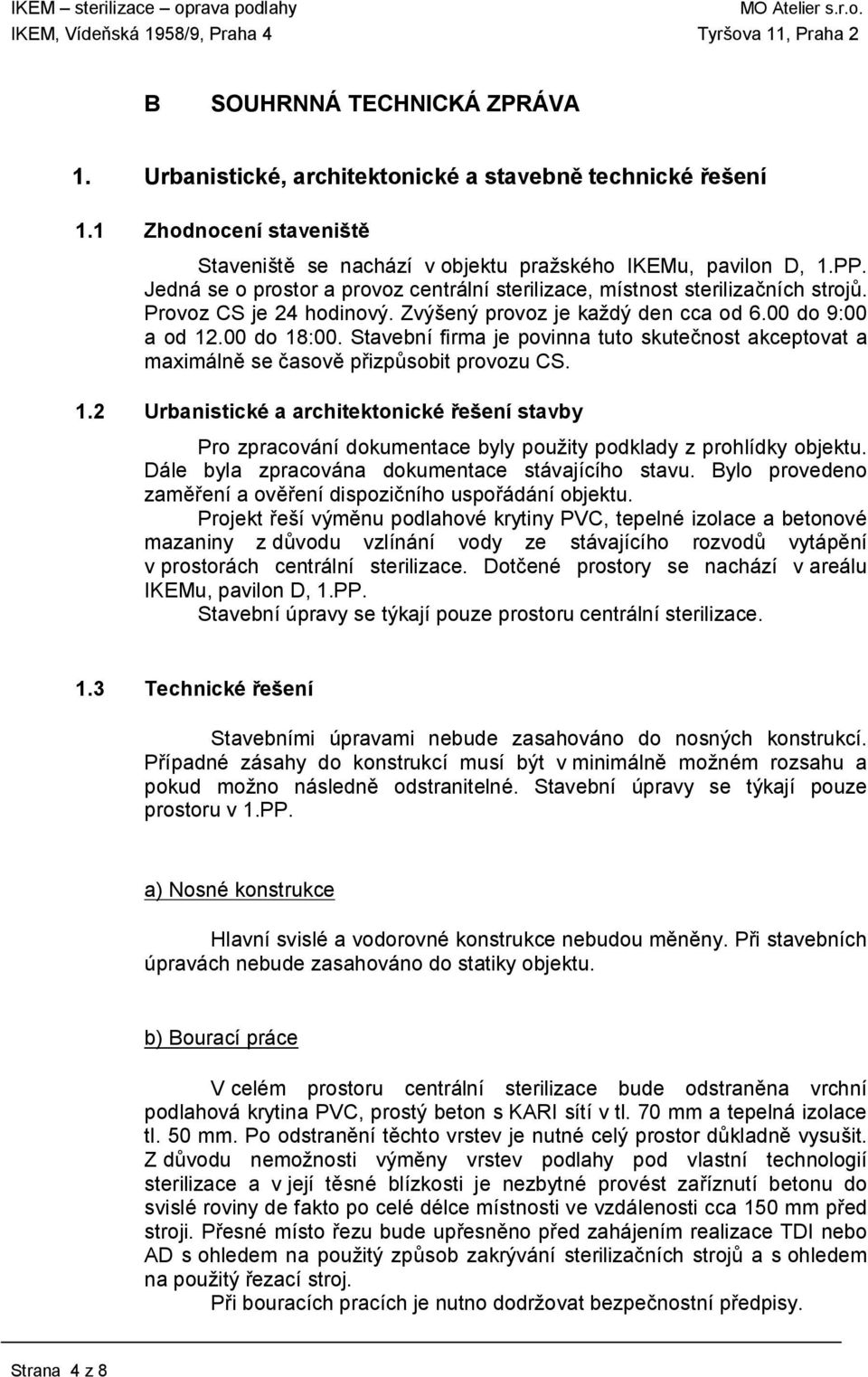

4 B SOUHRNNÁ TECHNICKÁ ZPRÁVA 1. Urbanistické, architektonické a stavebně technické řešení 1.1 Zhodnocení staveniště Staveniště se nachází v objektu pražského IKEMu, pavilon D, 1.PP. Jedná se o prostor a provoz centrální sterilizace, místnost sterilizačních strojů. Provoz CS je 24 hodinový. Zvýšený provoz je každý den cca od 6.00 do 9:00 a od do 18:00. Stavební firma je povinna tuto skutečnost akceptovat a maximálně se časově přizpůsobit provozu CS. 1.2 Urbanistické a architektonické řešení stavby Pro zpracování dokumentace byly použity podklady z prohlídky objektu. Dále byla zpracována dokumentace stávajícího stavu. Bylo provedeno zaměření a ověření dispozičního uspořádání objektu. Projekt řeší výměnu podlahové krytiny PVC, tepelné izolace a betonové mazaniny z důvodu vzlínání vody ze stávajícího rozvodů vytápění v prostorách centrální sterilizace. Dotčené prostory se nachází v areálu IKEMu, pavilon D, 1.PP. Stavební úpravy se týkají pouze prostoru centrální sterilizace. 1.3 Technické řešení Stavebními úpravami nebude zasahováno do nosných konstrukcí. Případné zásahy do konstrukcí musí být v minimálně možném rozsahu a pokud možno následně odstranitelné. Stavební úpravy se týkají pouze prostoru v 1.PP. a) Nosné konstrukce Hlavní svislé a vodorovné konstrukce nebudou měněny. Při stavebních úpravách nebude zasahováno do statiky objektu. b) Bourací práce V celém prostoru centrální sterilizace bude odstraněna vrchní podlahová krytina PVC, prostý beton s KARI sítí v tl. 70 mm a tepelná izolace tl. 50 mm. Po odstranění těchto vrstev je nutné celý prostor důkladně vysušit. Z důvodu nemožnosti výměny vrstev podlahy pod vlastní technologií sterilizace a v její těsné blízkosti je nezbytné provést zaříznutí betonu do svislé roviny de fakto po celé délce místnosti ve vzdálenosti cca 150 mm před stroji. Přesné místo řezu bude upřesněno před zahájením realizace TDI nebo AD s ohledem na použitý způsob zakrývání sterilizačních strojů a s ohledem na použitý řezací stroj. Při bouracích pracích je nutno dodržovat bezpečnostní předpisy. Strana 4 z 8

5 c) Pomocné konstrukce Je nutné instalovat oddělující příčky, které budou oddělovat pracovní prostor a funkční prostor centrální sterilizace. Oddělující příčky budou provedené z SDK. Příčky budou důkladně utěsněny PU pěnou, tak aby nedocházelo k přenosu nečistot z jedné strany na druhou. d) Podlahy Skladba podlahy bude obdobná jako tomu bylo u stávající podlahy. Na železobetonový strop bude položena parozábrana, separační vrstva a tepelná izolace tl. 50 mm. Na ní bude přes separační vrstvu vylit beton s KARI sítí tl. 70 mm. Pochozí vrstvu bude tvořit marmoleum položené na vyrovnávací stěrku. Škody na podlaze vzniklé při bouracích pracích a výškové rozdíly je nutné opravit. Podlahy budou opraveny cementovým potěrem a nivelační stěrkou. Prostupy podlahou, resp. stropní konstrukcí strojovny VZT, pro trubní vedení vytápění budou vyvrtány jádrovým vrtákem o šíři větší než průměr trubky, a to o tloušťku izolace trubky. Ze spodní a svrchní strany bude každý prostup utěsněn požárním těsnícím tmelem z hlediska požárního i z hlediska hygienického. e) Povrchové úpravy stěn, výplně otvorů, doplňkové konstrukce Navrhované dveře v SDK příčce musí osazeny tesněním, aby nedocházelo k přenosu nečistot z jedné strany na druhou. f) Podhledy Škody na podhledech vzniklé při demontážních pracích je nutné opravit. 1.4 Napojení stavby na dopravní a technickou infrastrukturu Stavba je napojena na stávající přípojky a nebude do nich zasahováno. Jediná dotčená síť je vytápění, které je popsáno v kapitole 10.1 a ve svém principu není předmětem řešení tohoto projektu. 1.5 Řešení dopravy v klidu Stavebními úpravami nenavyšujeme potřebu navýšení parkovacích stání, budou využívana stávající parkovací stání v areálu IKEMu. Strana 5 z 8

6 1.6 Vliv stavby na životní prostředí Stavba nepůsobí negativním vlivem na životní prostředí. 1.7 Průzkumy a měření, jejich vyhodnocení a začlenění výsledků do PD Stavební zaměření objektu bylo provedeno 09/2011 jako ověření předaných podkladů, na základě těchto údajů byla zpracována PD. 1.8 Podklady pro vytýčení stavby, geodetický polohový a výškopisný systém Není uvažováno s žádným výškopisným a polohopisným systémem 1.9 Členění stavby na stavební a inženýrské objekty a technologické provozní soubory Vzhledem k malému rozsahu stavby tato stavba není členěna na stavební a inženýrské objekty a technologické provozní soubory Vliv stavby na okolí Stavba nebude po dokončení působit negativním vlivem na okolí Při provádění stavebních prací je nutno respektovat zejména : a) ochranu proti hluku a vibracím Zhotovitel stavebních prací je povinen používat především stroje a mechanismy v dobrém technickém stavu jejichž hlučnost nepřekračuje hodnoty stanovené v technickém osvědčení. Při provozu hlučných strojů v místech, kde vzdálenost umístěného stroje od okolní zástavby nesnižuje hluk na hodnoty stanovené hygienickými předpisy, je nutno zabezpečit pasivní ochranu (kryty, akustické zástěny a pod.) b) ochranu proti znečišťování ovzduší výfukovými plyny a prachem Dodavatel je povinen zabezpečit provoz dopravních prostředků produkujících ve výfukových plynech škodliviny v množství odpovídajícím platným vyhláškám a předpisům o podmínkách provozu vozidel na pozemních komunikacích. Nasazování stavebních strojů se spalovacími motory omezovat na nejmenší možnou míru, provádět pravidelně technické prohlídky vozidel a pravidelné seřizování motorů. c) ochranu proti znečišťování komunikací a nadměrné prašnosti Vozidla vyjíždějící ze staveniště musí být řádně očištěna, aby nedocházelo ke znečišťování veřejných komunikací zejména zeminou, betonovou směsí a pod. Případné znečištění veřejných komunikací musí být pravidelně odstraňováno. Vozidla dopravující sypké materiály musí používat k zakrytí hmot plachty, vybouranou suť je nutno v případě zvýšené prašnosti zkrápět. Komunikace budou pravidelně čištěny, v případě tvorby prachu zkrápěny. Strana 6 z 8

7 1.11 Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Po dobu provádění stavby je třeba dále zajistit dodržování závazných bezpečnostních předpisů ve stavebnictví a příslušných souvisejících nařízení. Provádění stavby se bude důsledně řídit Stavebním zákonem a dalšími platnými zákony a předpisy platnými v ČR. V dostatečném časovém předstihu před prováděním stavebních prací zajistí investor vytýčení veškerých stávajících inženýrských sítí a rozvodů v prostoru staveniště. Vytýčení bude řádně zaznamenáno ve stavebním deníku. 2. Mechanická odolnost a stabilita Nebude zasahováno do stávajících nosných konstrukcí. 3. Požární bezpečnost Stavební úpravou nenarušujeme a neměníme stávající požárně bezpečnostní řešení. 4. Hygiena, ochrana zdraví a životního prostředí Stavba splňuje hygienické předpisy odpovídající druhu objektu. Stavba svou funkcí nenarušuje životní prostředí 5. Bezpečnost při užívání Při užívání nehrozí zvýšené bezpečnostní riziko. Objekt bude využíván běžným způsobem a beze změny oproti stávajícímu stavu. Při provozu je nutné dodržovat zejména požarní, bezpečnostní a hygienické předpisy. 6. Ochrana proti hluku Ve stavbě nejsou situována žádná zařízení způsobující hluk, proto není potřeba ochrana 7. Popis provozních vlivů při stavbě, plán výstavby Stavba je rozdělena na dvě etapy. I. Etapa provoz je zajištěn v levé části místnosti oddělené příčkou, levé části zázemí a pravé části zázemí. Přístup na stavbu je zajištěn z pravé strany od výtahů. Oddělení obou provozů bude zajištěno SDK stěnami nebo předstěnami a otvory mezi provozy budou zatěsněny. Trasy provozů jsou vyznačeny v příslušném výkresu. Strana 7 z 8

8 II. etapa provoz je zajištěn v pravé části a plném rozsahu zázemí. Přístup na stavbu je zajištěn ze schodiště. Oddělení provozů je provedeno SDK stěnami. Trasa provozu stavby je vyznačena v příslušném výkresu, provoz sterilizace je plně funkčí v nedotčených prostorech. 8. Úspora energie a ochrana tepla 8.1 Splnění požadavků na energetickou náročnost budov Je předpoklad splnění všech požadavků na energetickou náročnost budovy, stavba jako taková se nemění. 8.2 Celková energetická spotřeba stavby Není uvedena, neměmí se. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Není potřeba. 10. Ochrana obyvatelstva Není potřeba. 11. Inženýrské stavby 11.1 Vytápění Stávající rozvody topení jsou vedeny v podlaze v tepelné izolaci. Nové rozvody topení budou vedeny pod stropem strojovny vzduchotechniky, která je umístěna pod centrální sterilizací. Tento projekt neřeší nové rozvody topení po projekční stránce s ohledem na jednoduchost řešení. V rozpočtu je tato kapitola obsažena Řešení dopravy Není potřeba. V Praze 10/2011 Jakub Zika Strana 8 z 8
