MĚŘIČ DÉLKY. typ DELK2115 rozsah měření 0 až 9999,99m předvolba a výstupní relé. čítač počtu kusů A T E R M. DELK2115 Technická dokumentace

Transkript

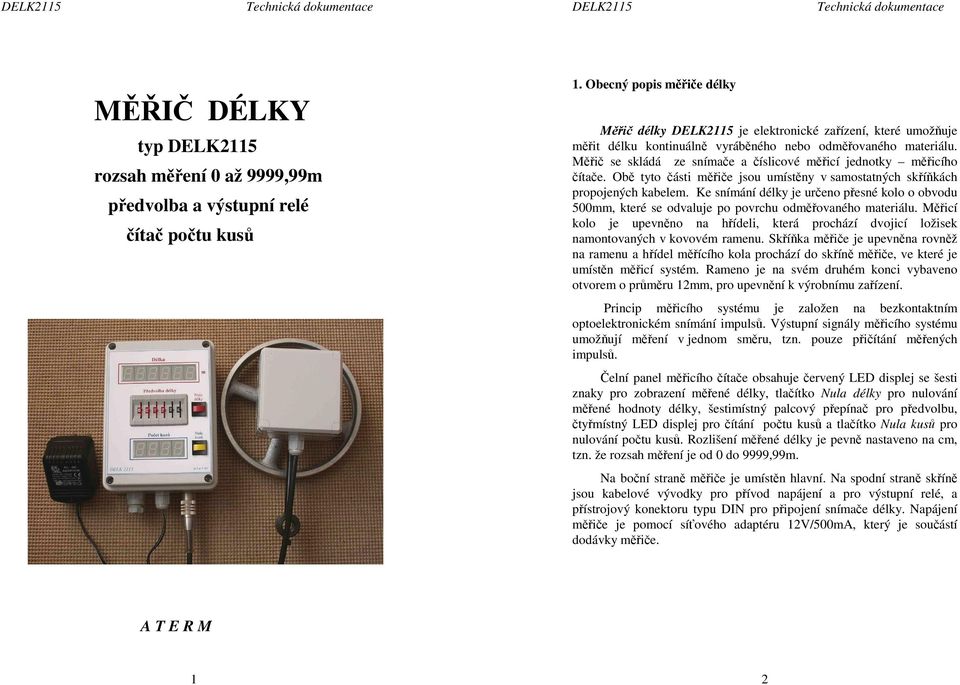

1 MĚŘIČ DÉLKY typ DELK2115 rozsah měření 0 až 9999,99m předvolba a výstupní relé čítač počtu kusů 1. Obecný popis měřiče délky Měřič délky DELK2115 je elektronické zařízení, které umožňuje měřit délku kontinuálně vyráběného nebo odměřovaného materiálu. Měřič se skládá ze snímače a číslicové měřicí jednotky měřicího čítače. Obě tyto části měřiče jsou umístěny v samostatných skříňkách propojených kabelem. Ke snímání délky je určeno přesné kolo o obvodu 500mm, které se odvaluje po povrchu odměřovaného materiálu. Měřicí kolo je upevněno na hřídeli, která prochází dvojicí ložisek namontovaných v kovovém ramenu. Skříňka měřiče je upevněna rovněž na ramenu a hřídel měřícího kola prochází do skříně měřiče, ve které je umístěn měřicí systém. Rameno je na svém druhém konci vybaveno otvorem o průměru 12mm, pro upevnění k výrobnímu zařízení. Princip měřicího systému je založen na bezkontaktním optoelektronickém snímání impulsů. Výstupní signály měřicího systému umožňují měření v jednom směru, tzn. pouze přičítání měřených impulsů. Čelní panel měřicího čítače obsahuje červený LED displej se šesti znaky pro zobrazení měřené délky, tlačítko Nula délky pro nulování měřené hodnoty délky, šestimístný palcový přepínač pro předvolbu, čtyřmístný LED displej pro čítání počtu kusů a tlačítko Nula kusů pro nulování počtu kusů. Rozlišení měřené délky je pevně nastaveno na cm, tzn. že rozsah měření je od 0 do 9999,99m. Na boční straně měřiče je umístěn hlavní. Na spodní straně skříně jsou kabelové vývodky pro přívod napájení a pro výstupní relé, a přístrojový konektoru typu DIN pro připojení snímače délky. Napájení měřiče je pomocí síťového adaptéru 12V/500mA, který je součástí dodávky měřiče. A T E R M 1 2

2 2. Popis obsluhy měřiče délky 3. Popis obvodového zapojení měřiče délky Po zapnutí hlavního vypínače do polohy I je na displeji délky zobrazen text Pd2115. Po dvou sekundách je měřič vynulován a je zobrazena nulová hodnota délky. Další údaj na displeji závisí na hodnotě měřené délky, kterou lze kdykoli vynulovat stiskem tlačítka Nula délky. Na jednu otáčku snímacího kola je k údaji displeje přičtena hodnota 50 impulsů, která reprezentuje délku 0,5m. Na displeji počtu kusů jsou po zapnutí zobrazeny pomlčky a po 2 s je zobrazena nulová hodnota. Pokud je v průběhu měření dosažena shoda mezi měřenou hodnotou délky a hodnotou předvolby, tak je sepnuto relé na dobu 1s až 10s, dále je přičtena hodnota počtu kusů a měřená hodnota délky je vynulována. Počet kusů lze kdykoliv vynulovat tlačítkem Nula kusů. V případě, že je na předvolbě nastavena nulová hodnota, tak je aktivace výstupního relé a tím i přičítání počtu kusů blokováno, probíhá pouze měření délky. Dobu sepnutí výstupního relé lze nastavit pomocí čtyřmístného DIL přepínače, který je umístěn uvnitř přístrojové skříňky v její pravé dolní části. Jednotlivé spínací segmenty jsou označeny čísly 1 až 4. aktivní jsou v poloze ON. Číslo každého segmentu reprezentuje hodnotu sepnutí relé v sekundách. Při více sepnutých segmentech se jednotlivé hodnoty sčítají. Pokud je sepnutý jen segment 1, tak výstupní relé sepne na dobu 1 sekundy. Pokud jsou sepnuty všechny segmenty, tak výstupní relé sepne na dobu = 10 sekund. Napájení měřiče je pomocí síťového adaptéru 12V/500mA, který je součástí dodávky měřiče. Tento síťový adaptér vyhovuje bezpečnostním podmínkám normy ČSN Napájecí napětí je připojeno přes hlavní vypínač. Elektronická měřicí jednotka je jištěna vratnou pojistkou se jmenovitou hodnotou 0,5A. Měřič délky je řízen jednočipovým mikropočítačem, který zajišťuje snímání impulsů z optického snímače, vysílá data na displej délky i počtu kusů a obsluhuje výstupní relé. Napájecí zdroj obsahuje spínaný stabilizátor a odrušovací prvky pro zajištění elektromagnetické kompatibility měřiče. 4. Bezpečnostní opatření Zařízení je v provedení třídy ochrany III, kde je ochrana před úrazem elektrickým proudem zajištěna bezpečným malým napětím. 3 4

3 5. Technické parametry měřiče délky Napájecí napětí: 12V DC Příkon: 6 VA Rozměry skříně: 165 x 120 x 90 mm (š x v x h) Krytí přístrojové skříně: IP55 Ochrana před nebezpečným dotykovým napětím: dvojitou izolací Pracovní prostředí: normální podle ČSN Třída el. předmětu: třída III Provozní teplota: 0 až 40 C Rozlišení délky: 0,01m Maximální rozsah: 0 až 9999,99m Maximální rychlost měření: 15m/min Rozsah počtu kusů: 0 až 9999 Kontakt výstupního relé: 230V/10A Doba sepnutí výstupního relé: 1 až 10 sekund 6. Ověřování metrologických vlastností měřiče délky Měřič délky DELK2115 je běžně určen pro technologická měření a nevyžaduje dodatečné ověření přesnosti metrologickým institutem. V případě použití měřiče pro obchodní účely je nutné splnit všechny požadavky příslušného metrologického institutu. Jedná se o provedení typové zkoušky přímo na zařízení, u kterého bude měřidlo používáno a dále o ověření přesnosti měření. Zákon o metrologii č.505/1990 Sb., upravuje práva a povinnosti právnických a fyzických osob oprávněných k podnikatelské činnosti, a to v rozsahu potřebném k zajištění jednotnosti a správnosti měřidel a měření. Měřič délky se podle tohoto zákona stává stanoveným pracovním měřidlem. Stanovená měřidla jsou měřidla, která stanovil Úřad pro technickou normalizaci, metrologii a státní zkušebnictví k povinnému ověřování s ohledem na jejich význam pro ochranu správnosti obchodního styku nebo pro ochranu zdraví, životního prostředí, bezpečnosti práce i jiných veřejných zájmů. Kontroly měřidel provádí Český metrologický institut. Doba platnosti ověření je v případě měřicích zařízení délky 2 roky. 5 6

4 Výrobu a servis zařízení provádí: ATERM, Nad Hřištěm 206, Otrokovice Telefon/Fax: Mobil: matulik@aterm.cz Internet: Prohlášení o shodě K výrobku je vydáno prohlášení o technické shodě dle zákona č.22/97 Sb, které je součástí této dokumentace. Upozornění!!! Měřič délky typ DELK2115 včetně technické dokumentace jsou autorským dílem chráněným příslušnými zákony. Protokol o kusové zkoušce elektrického zařízení podle ČSN Název zařízení: Měřič délky typ DELK Výrobce: Ing.Radomír Matulík, Nad Hřištěm 206, Otrokovice 3. Výrobní číslo: Popis zařízení: Měřič délky MD6LED/1 je elektronický měřicí přístroj s pohyblivým přívodem. Způsob používání: přenosné elektrické zařízení Třída ochrany: třída III 5. Technické parametry zařízení: a) Napájecí napětí: 12V DC b) Příkon: 6VA c) Stupeň krytí: IP55 ověřen zkouškou a prohlídkou podle ČSN d) Prostředí: Normální podle ČSN e) Připojení k síti: Síťovým adaptérem 230V,50Hz / 12V DC f) Ochrana před nebezpečným dotykem: Elektrické zařízení třídy III. Elektronické obvody jsou napájeny bezpečným napětím. Bezpečnostní rozhraní - transformátor podle ČSN Výsledky zkoušky zařízení: a) Prohlídka: Při prohlídce nebyly zjištěny žádné závady. b) Měření: Třída zařízení III nevyžaduje měření. c) Zkouška chodu: Při zkoušce chodu zapnutím a ověřením všech funkcí zařízení nebyly zjištěny žádné závady. d) Závěr: Naměřené hodnoty vyhovují ČSN , ČSN a ČSN e) Celkový posudek: Zkoušené elektrické zařízení je schopné bezpečného provozu. 7. Přílohy: Všeobecný technický popis 8. Datum provedení kontroly: Lhůta provedení další kontroly: Jméno a podpis pracovníka, který provedl kontrolu: 7 8

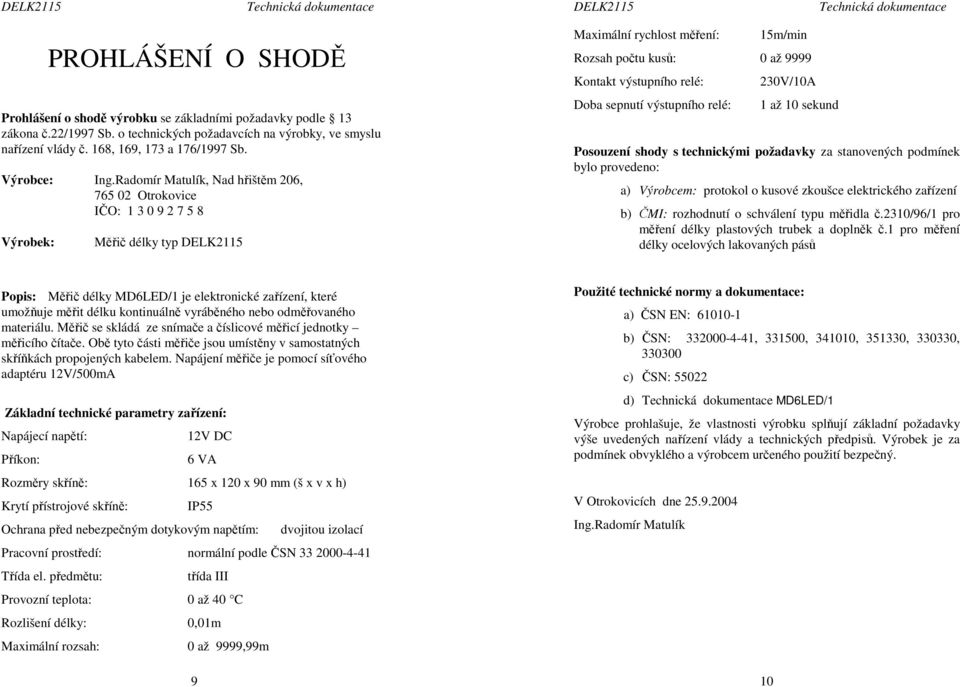

5 PROHLÁŠENÍ O SHODĚ Prohlášení o shodě výrobku se základními požadavky podle 13 zákona č.22/1997 Sb. o technických požadavcích na výrobky, ve smyslu nařízení vlády č. 168, 169, 173 a 176/1997 Sb. Výrobce: Ing.Radomír Matulík, Nad hřištěm 206, Otrokovice IČO: Výrobek: Měřič délky typ DELK2115 Maximální rychlost měření: 15m/min Rozsah počtu kusů: 0 až 9999 Kontakt výstupního relé: 230V/10A Doba sepnutí výstupního relé: 1 až 10 sekund Posouzení shody s technickými požadavky za stanovených podmínek bylo provedeno: a) Výrobcem: protokol o kusové zkoušce elektrického zařízení b) ČMI: rozhodnutí o schválení typu měřidla č.2310/96/1 pro měření délky plastových trubek a doplněk č.1 pro měření délky ocelových lakovaných pásů Popis: Měřič délky MD6LED/1 je elektronické zařízení, které umožňuje měřit délku kontinuálně vyráběného nebo odměřovaného materiálu. Měřič se skládá ze snímače a číslicové měřicí jednotky měřicího čítače. Obě tyto části měřiče jsou umístěny v samostatných skříňkách propojených kabelem. Napájení měřiče je pomocí síťového adaptéru 12V/500mA Základní technické parametry zařízení: Napájecí napětí: 12V DC Příkon: 6 VA Rozměry skříně: 165 x 120 x 90 mm (š x v x h) Krytí přístrojové skříně: IP55 Ochrana před nebezpečným dotykovým napětím: 9 dvojitou izolací Pracovní prostředí: normální podle ČSN Třída el. předmětu: třída III Provozní teplota: 0 až 40 C Rozlišení délky: 0,01m Maximální rozsah: 0 až 9999,99m Použité technické normy a dokumentace: a) ČSN EN: b) ČSN: , , , , , c) ČSN: d) Technická dokumentace MD6LED/1 Výrobce prohlašuje, že vlastnosti výrobku splňují základní požadavky výše uvedených nařízení vlády a technických předpisů. Výrobek je za podmínek obvyklého a výrobcem určeného použití bezpečný. V Otrokovicích dne Ing.Radomír Matulík 10
