RUKODĚLNÉ ČINNOSTI. Junák svaz skautů a skautek České republiky středisko POLARIS Pardubice PŘÍLOHA ZADÁVACÍ DOKUMENTACE KAPITOLA D

Transkript

1 PŘÍLOHA ZADÁVACÍ DOKUMENTACE KAPITOLA D RUKODĚLNÉ ČINNOSTI Zařízení, nářadí a nástroje pro rukodělnou činnost včetně příslušenství a položek souvisejících Poznámka: Pokud požadované technické podmínky uvedené v zadávací dokumentaci nebo jiných dokumentech obsahující vymezení předmětu veřejné zakázky(zejména přílohy) obsahují požadavky nebo odkazy na jednotlivé obchodní firmy, názvy nebo jména a příjmení, specifická označení zboží a služeb, které platí pro určitou osobu, případně její organizační složku za příznačné, patenty na vynálezy, užitné vzory, průmyslové vzory, ochranné známky nebo označení původu, pokud by to vedlo ke zvýhodnění nebo vyloučení určitých dodavatelů nebo určitých výrobků, umožňuje zadavatel použiti i jiných, kvalitativně a technicky obdobných řešení (ust. 44 odst. 11 zákona). Musí se jednat o rovnocennou odchylku v požadované úrovni z hlediska bezpečnosti a použitelnosti.jsou-li v zadávací dokumentaci nebo jiných dokumentech obsaženy jakékoliv obrázky zadavatelem požadovaných výrobků, jedná se o ilustrační obrázky, jejichž účelem je příkladné zobrazení technických provedení a designu takových výrobků. Upozornění: Tato textová a obrazová příloha neobsahuje všechny položky, které jsou předmětem této části VŘ. Všechny položky jsou uvedeny v příloze č. 1 Zadávací dokumentace Soupis zboží ve formě položkového rozpočtu. strana 1. z celkem 38 stran

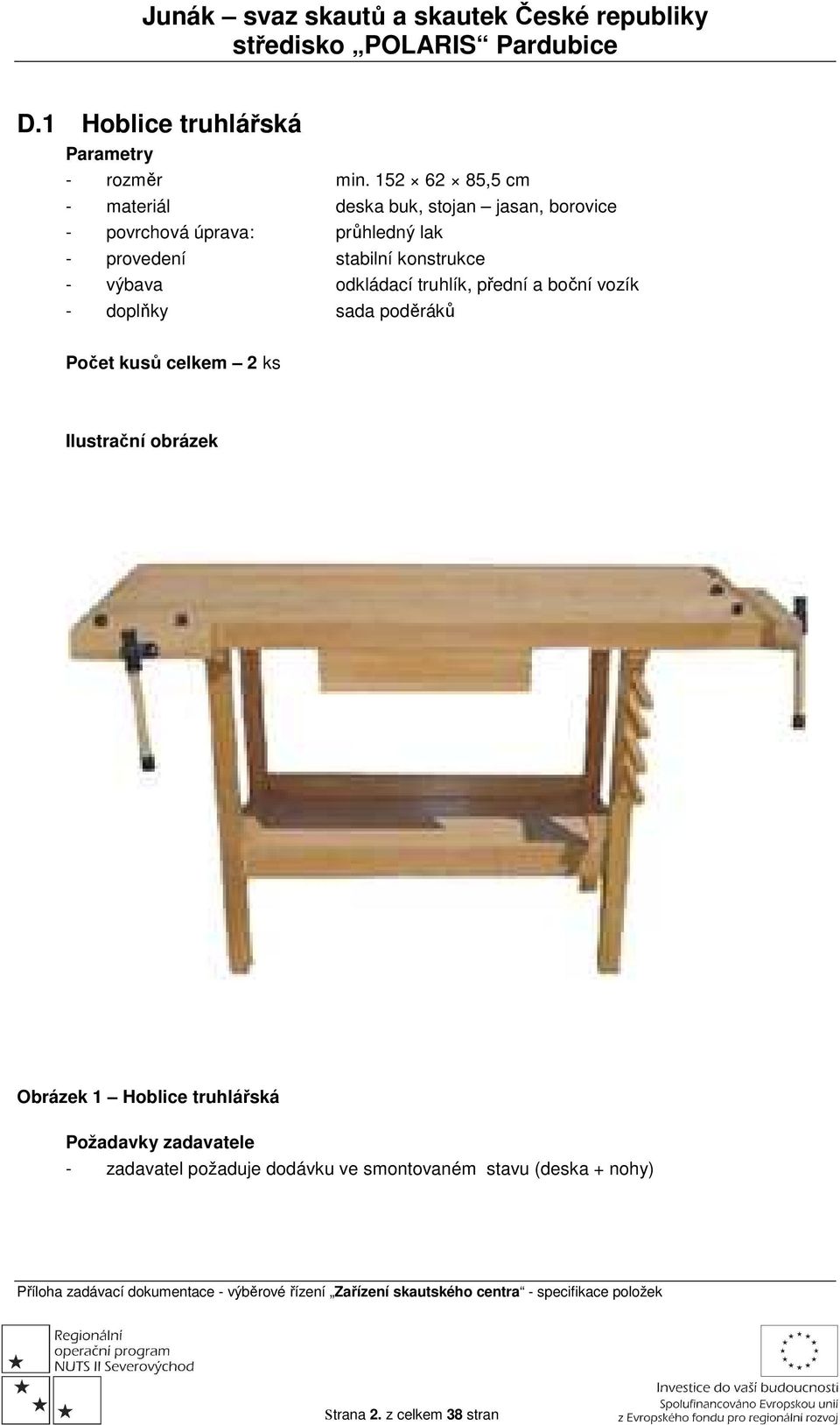

2 D.1 Hoblice truhlářská - rozměr min ,5 cm - materiál deska buk, stojan jasan, borovice - povrchová úprava: průhledný lak - provedení stabilní konstrukce - výbava odkládací truhlík, přední a boční vozík - doplňky sada poděráků Počet kusů celkem 2 ks Obrázek 1 Hoblice truhlářská Požadavky zadavatele - zadavatel požaduje dodávku ve smontovaném stavu (deska + nohy) strana 2. z celkem 38 stran

3 D.2 Plošinový vozík s dřevěnou deskou - rozměr cm - nosnost min. 250 kg - materiál pevnostní a vodě-odolná překližka - Kola jehlová ložiska, kolečka z měkké gumy - Madlo ocelová trubka, prášková vypalovací barva RAL provedení stabilní konstrukce, 2 pevná + 2 otočná kolečka Počet kusů celkem 1 ks Obrázek 2 Plošinový vozík Požadavky zadavatele - zadavatel požaduje dodávku ve smontovaném stavu strana 3. z celkem 38 stran

4 D.3 Rudl hliníkový 2 v 1 Univerzálně použitelný rudl - rozměr cm (rudl) (vozík) ve sklopené poloze jako tradiční plošinový vozík a jako standardní rudl - lopata, plošina mm, cm - výška min. 130 cm - nosnost min. 200 kg (rudl), min. 350 kg (vozík) - materiál hliník - hmotnost 17 kg - Kola, průměr jehlová ložiska, 260 mm, s duší - Madlo ocelová trubka, prášková vypalovací barva RAL provedení dvě otočná přední kolečka (plná) o průměru 125 mm Počet kusů celkem 1 ks Obrázek 3 Rudl 2 v 1 Požadavky zadavatele - zadavatel požaduje dodávku ve smontovaném stavu strana 4. z celkem 38 stran

5 D.4 Hliníkový přepravní vozík na kabeláž - rozměr min. 360 min. 220 min. 670 mm - materiál hliník, plastové madlo a kolečka - provedení dvě pevná kolečka Počet kusů celkem 2 ks V rozpočtu je tato položka v řádcích: SO Obrázek 4 Přepravní box na kabeláž strana 5. z celkem 38 stran

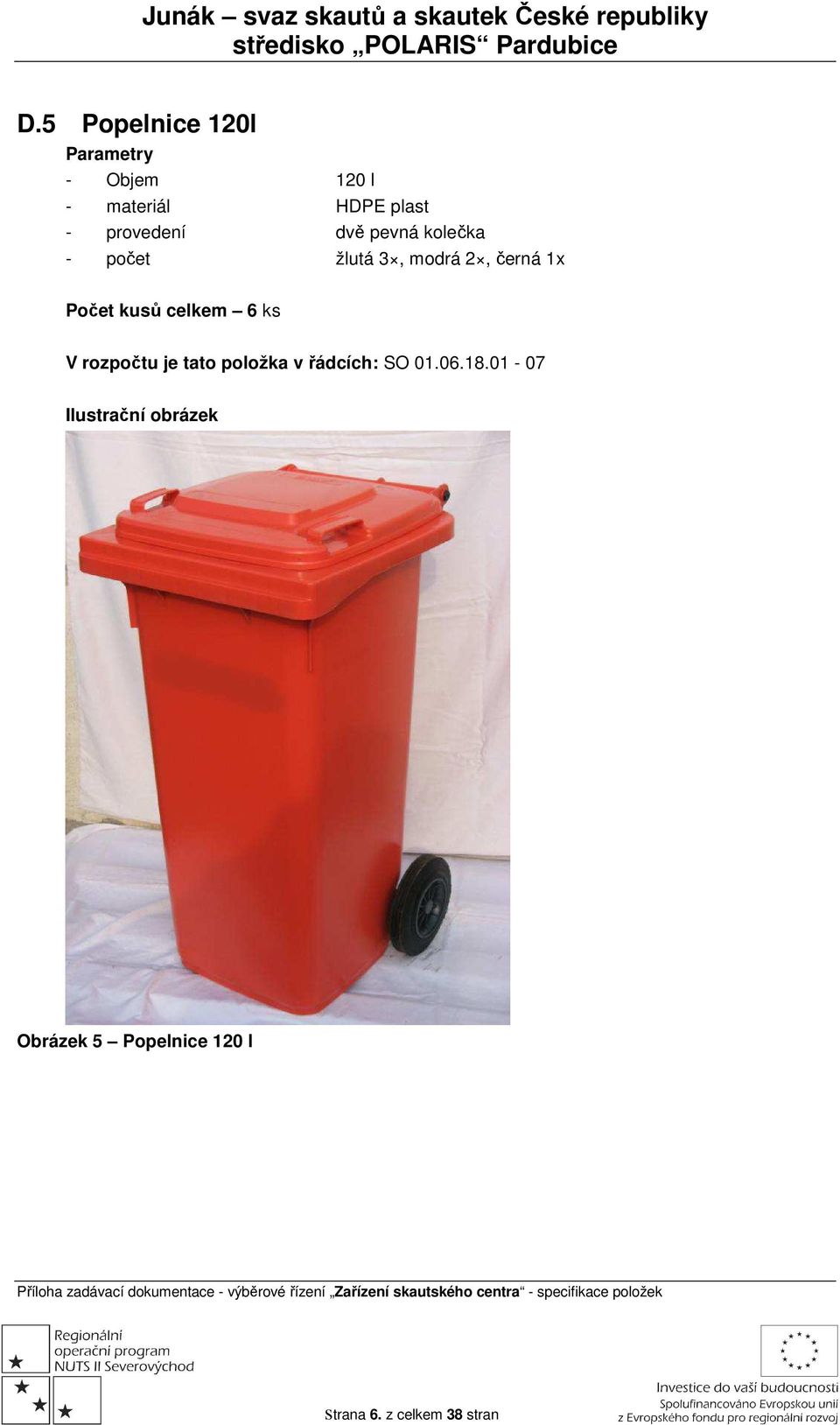

6 D.5 Popelnice 120l - Objem 120 l - materiál HDPE plast - provedení dvě pevná kolečka - počet žlutá 3, modrá 2, černá 1x Počet kusů celkem 6 ks V rozpočtu je tato položka v řádcích: SO Obrázek 5 Popelnice 120 l strana 6. z celkem 38 stran

7 D.6 Odpadkové koše 30 l s víkem - Objem 30 l - Rozměr cm - Provedení výklopné víko - materiál plast - barva stříbrná v kombinaci - počet žlutá 10, modrá 10, černá 10x, červená 3 Počet kusů celkem 33 ks Obrázek 6 Odpadkový koš 30 l strana 7. z celkem 38 stran

8 D.7 Přepravní hliníkový box - Objem 47 l - Rozměr vnitřní ,5 cm - Rozměr vnější ,5 cm - Provedení výklopné víko, 2 zámek na čele, 2 madlo na straně - materiál profilovaný hliník, tl. 0,8 mm - barva stříbrná Počet kusů celkem 6 ks Obrázek 7 Hliníkový kufr 47 l Poznámka: nářadí na obrázku má jen ilustrativní charakter strana 8. z celkem 38 stran

9 D.8 Sporák kamna s troubou - Rozměr vnitřní cm - Kouřovod 130 mm + kouřová klapka - Výkon 16 kw - Palivo dřevo a dřevěné brikety - Plotna, plášť litinové horní desky, ocel - ohniště, rošt šamotové desky, litinový - doplněk vestavěná trouba s teploměrem - hmotnost, barva max. 137 kg, černá Počet kusů celkem 1 ks Obrázek 8 Sporák s troubou strana 9. z celkem 38 stran

10 D.9 Elektrická pec keramická poklopová - vnější rozměry š 660 h 830 v 910 mm - Plášť ze strukturovaných plechů z ušlechtilé ocele - vnitřní rozměry průměr 480mm výška 575mm - objem 100 litrů - vypalovací teplota 1300 C - vnitřní objem pece 45 litrů - výkon, hmotnost 7 kw, 100 kg - Topné prvky umístěné a chráněné v drážkách, vytápění po obvodu pece - Nucené odpojení kontaktním víkovým spínačem - Průměr zakládacích desek 420 mm - Regulátor 9 programů + 2 specifické funkce, časová předvolba, odečet spotřebované energie - regulace stykače - Vytápění s polovodičovým relé - Odvětrání dna, větrání ano; otvor pro odvod odpadního vzduchu na boční straně pece s hrdlem pro připojení trubky - Součást položky Součástí položky je 8 plátů a 30 ks stojek (odpovídá 2 originálním sadám) Počet kusů celkem 1 ks Obrázek 9 Keramická pec Požadavky zadavatele - Zadavatel požaduje, aby součástí této položky bylo zaškolení obsluhy strana 10. z celkem 38 stran

11 D.10 Hrnčířský kruh se samostatnou stoličkou - Rozměr mm - Motor BLDC, 300 W AC230V 50 Hz, 1 fázový - Řídící jednotka Direct drive DC Brushless (bez-uhlíkový) motor s el. ovladačem rychlosti - Otáčky otáček/min (rpm), měnitelný směr otáček - Regulace otáček hladká, bez-stupňovitá regulace otáček - Ovládání rychlosti nožní ovládací pedál - Hlučnost max. 30 db - Točna lehká hliníková slitina Ø 300 mm - Výškově nastavitelný 275, 525 a 555 mm - Další výbava pojistka proti přetížení, dvoudílné záchytné umyvadlo pro snadné čištění - Hmotnost max..42 kg - Počet nohou, certifikace 3, značka CE Počet kusů celkem 2 ks (kruh) + 2 ks (stoličky) Obrázek 10 Hrnčířský kruh strana 11. z celkem 38 stran

12 D.11 Nástroje a pomůcky na keramiku - sada - Typ nástrojů pro modelovanou i točenou keramiku - Materiál dřevo, kov, tvrzený plast - Obsahuje: o o Litinová točna s kuličkovým ložiskem, pro stabilitu je podstavec točny opatřen gumovou podložkou, průměr 18 cm 2 ks Váleček, z tvrdého dřeva, délka válce cm, průměr 5-6 cm 11 ks o Nožík, délka cm, dřevěné držátko, ocelová čepel 15 ks o o o o Gumové stěrky, dvě různé velikosti (5-6 cm 9-13 cm) po 5 ks Obtáčecí očko, oboustranné, držátko z tvrdého dřeva, očko z nerez oceli, délka 20 cm, tvar kulaté/trojúhelník Obtáčecí očko, oboustranné, držátko z tvrdého dřeva, očko z nerez oceli, délka 20 cm, tvar elipsa/trojúhelník Sada vybíracích oček, oboustranné, pět různých tvarů, držátko ze dřeva, očko z nerez oceli (3 sady) 10 ks 2 ks 2 ks 15 ks o Čepel z tvrdého dřeva, oblá, rozměry zhruba 8 5 cm 2 ks o Čepel z tvrdého dřeva, hranatá, rozměry zhruba 10 8 cm 2 ks o Sada dvanácti školních štětců, kulaté, různé velikosti 2 ks o Sada devíti školních štětců, ploché, různé velikosti 2 ks o Zástěra pogumovaná 2 ks o o o Jehla na rytí do hlíny, hliníkové držátko, ocel.hrot, délka 16 cm (z toho 4 cm hrot) Jehla na rytí do hlíny, dřevené držátko, ocel.hrot, délka 15,5 cm (z toho 6,5 cm hrot) Sada 12 modelovacích špachtlí z tvrdého dřeva, různé velikosti a tvary (6 různých tvarů) 5 ks 10 ks 1 ks o Kbelík na glazury, objem 5 l 5 ks o Sud na hlínu, objem l 4 ks o Texturovací kartáček, tloušťka ocelových štětin 0,3 mm 3 ks o Hrubé texturovací kartáčky, tloušťka ocelových štětin 1 ks 0,4 mm a 1 ks 0,8 mm 2 ks o Plastové misky polokulové nebo válcové 0,5l 15 ks o cedník jemný, plastový 2ks o Obkročák ke kruhu, délka 23 cm 1 ks o vypalovací rám na korálky, mm 1ks o sada 3 plastových šlehacích misek s hubičkou 3 ks nejsou zde zobrazeny všechny požadované nástroje strana 12. z celkem 38 stran

13 Obrázek 11 Nástroje keramika strana 13. z celkem 38 stran

14 D.12 Regál kovový - Rozměr 3,0 2,0 0,3 m - Materiál ocel, pozinkované - Provedení výškově stavitelné po 25 mm, patka s plochou koncovkou - Nosnost police min. 75 kg - Nosnost sloupce min. 500 kg Počet sestav 2 ks lustrační obrázek Obrázek 12 Regál kovový Požadavky zadavatele - zadavatel požaduje dodávku v této konfiguraci - zadavatel vyžaduje dodávku této položky ve smontovaném stavu strana 14. z celkem 38 stran

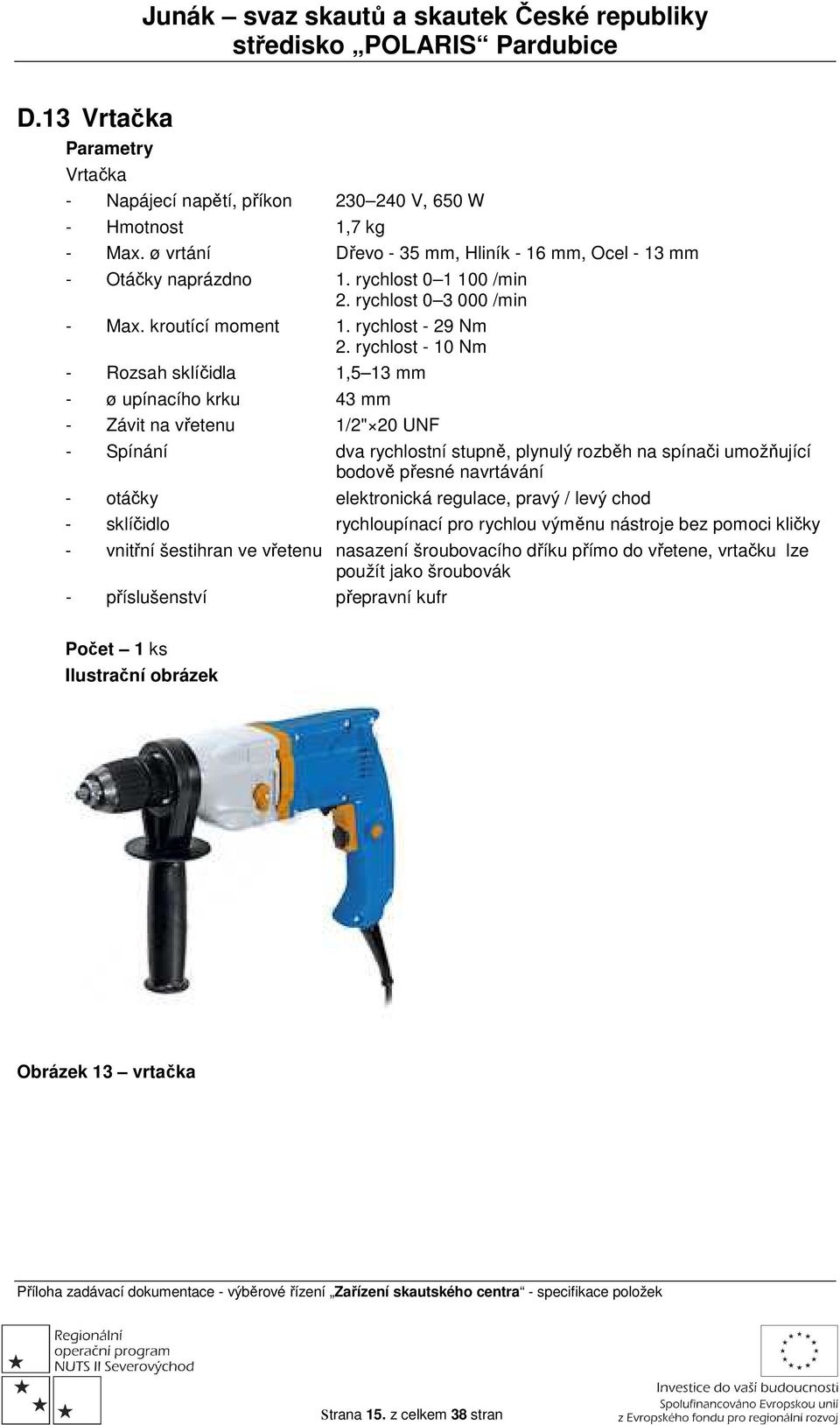

15 D.13 Vrtačka Vrtačka - Napájecí napětí, příkon V, 650 W - Hmotnost 1,7 kg - Max. ø vrtání Dřevo - 35 mm, Hliník - 16 mm, Ocel - 13 mm - Otáčky naprázdno 1. rychlost /min 2. rychlost /min - Max. kroutící moment 1. rychlost - 29 Nm 2. rychlost - 10 Nm - Rozsah sklíčidla 1,5 13 mm - ø upínacího krku 43 mm - Závit na vřetenu 1/2" 20 UNF - Spínání dva rychlostní stupně, plynulý rozběh na spínači umožňující bodově přesné navrtávání - otáčky elektronická regulace, pravý / levý chod - sklíčidlo rychloupínací pro rychlou výměnu nástroje bez pomoci kličky - vnitřní šestihran ve vřetenu nasazení šroubovacího dříku přímo do vřetene, vrtačku lze použít jako šroubovák - příslušenství přepravní kufr Počet 1 ks Obrázek 13 vrtačka strana 15. z celkem 38 stran

16 D.14 Vrtačka s příklepem Vrtačka - Napájecí napětí V - Jmenovitý příkon 650 W - Hmotnost 1,8 kg - Max. ø vrtání Dřevo - 35 mm, Hliník - 16 mm, Ocel - 13 mm - Otáčky naprázdno 1. rychlost /min 2. rychlost /min - Údery naprázdno 1. rychlost /min 2. rychlost /min - Max. kroutící moment 1. rychlost - 29 Nm 2. rychlost - 10 Nm - Rozsah sklíčidla 1,5 13 mm - ø upínacího krku 43 mm - Závit na vřetenu 1/2" 20 UNF - Spínání dva rychlostní stupně s předvolbou optimálního rozsahu otáček v závislosti na druhu materiálu a charakteru prováděné práce - Sklíčidlo zubové s kvalitním stiskem a dotažením - Spínač plynulý rozběh na spínači umožňující bodově přesné navrtávání - Otáčky elektronická regulace; pravý / levý chod - vnitřní šestihran ve vřetenu nasazení šroubovacího dříku přímo do vřetene, vrtačku lze použít jako šroubovák - příslušenství přepravní kufr Počet 1 ks Obrázek 14 Vrtačka s příklepem D.15 Kompaktní vrtací šroubovák - Napájecí napětí 14,4 V - Kapacita akumulátoru 2,6 Ah strana 16. z celkem 38 stran

17 - Hmotnost 1,7 kg - Max. ø vrtání Dřevo28 mm, Ocel10 mm - Otáčky naprázdno 1. rychlost /min; 2. rychlost /min - Max. utahovací moment Měkký materiál - 30 Nm; Tvrdý materiál - 35 Nm 20 stupňů utahovacího momentu + 1 stupeň pro vrtání - Rozs.sklíčidla, závit vřetena 1 10 mm; 1/2"-20 UNF - Nabíjecí čas akumulátoru max. ~50 min; Počet 1 ks - Užití vhodný do výrobního nebo dílenského prostředí s nároky na standardní nasazení stroje při dlouhé provozní době akumulátoru (2 akumulátor Li-Ion 2,6 Ah) - AKU články lehké Li-Ion články akumulátorů netrpící paměťovým efektem ani samovybíjením - Funkce šroubování a vrtání do dřeva, kovu, plastu a dalších průmyslově vyráběných materiálů - držadlo T-tvarové řešení, ergonomicky tvarovaná rukojeť se změkčujícími pogumovanými částmi - otáčky dva rychlostní stupně s předvolbou optimálního rozsahu otáček v závislosti na druhu materiálu a charakteru prováděné práce - spínač s regulací otáček, přepínač P/L chodu funkce doběhová brzda - univerzální nabíječka umožňuje nabíjet také kompaktní Li-Ion akumulátor s kapacitou 1,3 Ah nebo stávající NiCd akumulátor, které jsou ke stroji plně kompatibilní - součástí dodávky rychloupínací sklíčidlo, univerzální nabíječka, 2 akumulátor Li-Ion 2,6 Ah a přepravní kufr Počet 1 ks Obrázek 15 Kompaktní vrtací šroubovák strana 17. z celkem 38 stran

18 D.16 Okružní elektrická pila - Napájecí napětí V - Jmenovitý příkon W - Hmotnost 3,4 kg - Otáčky naprázdno /min - Hloubka řezu Pod úhlem mm, Pod úhlem m m - Řezání pod úhlem Rozměr pilového kotouče 60 20/2,5 mm - Možnosti řezání pro přímé řezy v masivním dřevu, deskových materiálech (DTD, MDF, OSB, překližky, laťovky atd.), umělých hmotách a hliníkových profilech - vodicí deska stabilní, z hliníkové slitiny - ochranné kryty vyrobeny z hliníkové slitiny - řezání pod úhlem pilu lze naklopit až do úhlu 45 - připojení pily umožňuje přímé připojení k vysavači - příslušenství (transportní kufr) - součástí dodávky pilový kotouč s 12 tvrdokovovými zuby, vodítko, 2 šroub, klíč na upínací matici, imbus klíč 5 Počet 1 ks Obrázek 16 Elektrická okružní pila strana 18. z celkem 38 stran

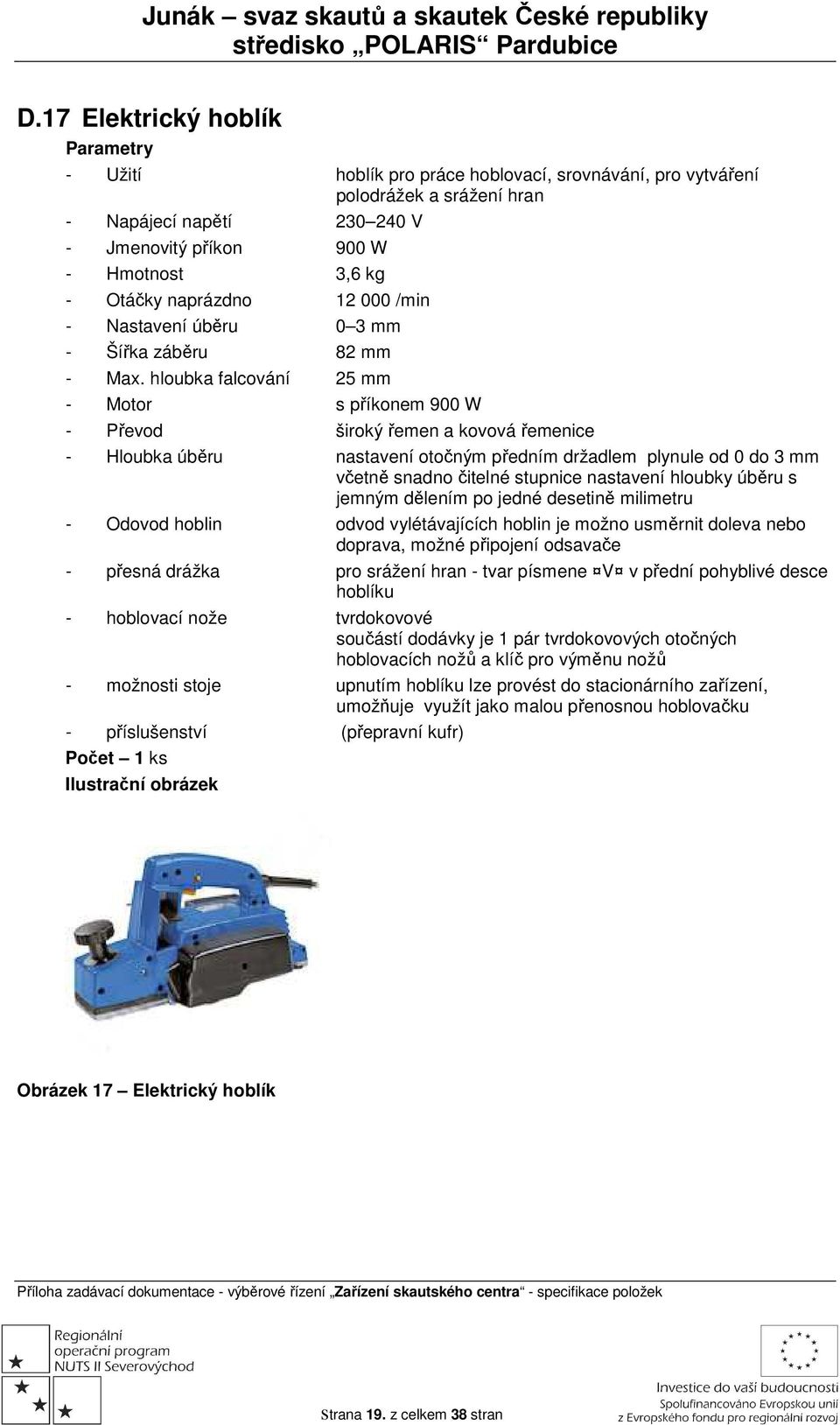

19 D.17 Elektrický hoblík - Užití hoblík pro práce hoblovací, srovnávání, pro vytváření polodrážek a srážení hran - Napájecí napětí V - Jmenovitý příkon 900 W - Hmotnost 3,6 kg - Otáčky naprázdno /min - Nastavení úběru 0 3 mm - Šířka záběru 82 mm - Max. hloubka falcování 25 mm - Motor s příkonem 900 W - Převod široký řemen a kovová řemenice - Hloubka úběru nastavení otočným předním držadlem plynule od 0 do 3 mm včetně snadno čitelné stupnice nastavení hloubky úběru s jemným dělením po jedné desetině milimetru - Odovod hoblin odvod vylétávajících hoblin je možno usměrnit doleva nebo doprava, možné připojení odsavače - přesná drážka pro srážení hran - tvar písmene V v přední pohyblivé desce hoblíku - hoblovací nože tvrdokovové součástí dodávky je 1 pár tvrdokovových otočných hoblovacích nožů a klíč pro výměnu nožů - možnosti stoje upnutím hoblíku lze provést do stacionárního zařízení, umožňuje využít jako malou přenosnou hoblovačku - příslušenství (přepravní kufr) Počet 1 ks Obrázek 17 Elektrický hoblík strana 19. z celkem 38 stran

20 D.18 Elektrická úhlová bruska - Napájecí napětí V - Jmenovitý příkon, hmotnost 1000 W - 1,9 kg - Otáčky naprázdno /min - Závit na vřetenu M14 - Max. ø kotoučů 125 mm - Konstrukce převodová skříň z hliníkové slitiny - Ergonomie odpružené přídavné držadlo ergonomický spínač s aretací stálého chodu; motorová skříň umožňuje uchopení stroje jednoruční nebo obouruční - Vřeteno aretace pro zjednodušení výměny kotouče jedním klíčem - ochranný kryt je polohovatelný bez použití nástrojů - přídavného držadla tři polohy zaručující optimální volbu správné pracovní pozice - zabezpečení motoru samoodpojitelné uhlíky - příslušenství dodávky odtlumené přídavné držadlo, příruba a upínací matice, klíč na upínací matici, ochranný kryt pro broušení, klíč na ochranný kryt, 5 brusný kotouč ø 125/6 mm, 1 lamelový kotouč ø 125/R60, 1 hrncový kartáč ø 65 mm, ochranné brýle - součást dodávky (transportní kufr) Počet 1 ks Obrázek 18 Elektrická úhlová bruska strana 20. z celkem 38 stran

21 D.19 Jednoruční vibrační bruska malá, lehká, ovladatelná vibrační bruska pro jednoruční držení - Napájecí napětí V - Jmenovitý příkon, hmotnost 200 W - 1,5 kg - Zdvih 2,4 mm - Rozměr brusné desky mm - ø nástavce pro odsávání 27 mm - Počet zdvihů naprázdno /min - Součást součástí dodávky je držák sáčků, filtrační sáček, redukce k vysavači, 5 ks brusných papírů (zrnitosti: 1 60; 2 80; 2 120) - Možnosti broušení broušení v rozích, na hranách, v okenních a dveřních falcích,, broušení plošných i profilových prvků - regulace zdvihů elektronické nastavení optimálního počtu zdvihů - ergonomie stroje protizávaží eliminující škodlivé vibrace - brusná deska z MPE (Mikrobuněčný Polyuretan-Elastomer) - výměna brusných papírů rychloupínací systém - doplňkový upínací systém je zajištěn pomocí pružinových upínek - odsávání pomocí vestavěného ventilátoru včetně redukce pro externí odsávaní Počet 1 ks Obrázek 19 Jednoroční vibrační bruska strana 21. z celkem 38 stran

22 D.20 Kmitací listová pila - Napájecí napětí V - Jmenovitý příkon, hmotnost 550 W - 2,1 kg - Hloubka řezu Dřevo mm, Barevné kovy - 20 mm, Ocel - 5 mm - Řezání pod úhlem Zdvih, počet zdv.napr. 26 mm, /min - Součást dodávky součástí dodávky je ochranný kryt pro kolmé řezání, ochranný kryt pro řezání pod úhlem, odsávací nástavec, vložka proti třepení materiálu, imbus klíč 4 - Řezání pro tvarové a krátké přímé řezy v masivním dřevu, deskových materiálech na bázi dřeva, umělých hmotách, hliníkových profilech a ocelovém plechu - Hloubka řezu silný motor umožňuje provádět řezy až do hloubky 100 mm ve dřevě - Konstrukce převodová skříň z hořčíkové slitiny zaručuje dlouhodobou přesnost uložení převodového mechanizmu a dobrý odvod tepla - regulace počtu zdvihů elektronická umožňující nastavení optimální rychlosti řezání podle druhu materiálu a charakteru práce - upínání pilových plátků systém pro beznástrojový, rychlou a jednoduchou výměnu - předkmit čtyři pozice, u pro menší namáhání pilového plátku a rychlejší řezání menší přítlačnou silou - vodicí deska osazená spodní ocelovou vložkou pro dosažení precizních řezů i při nejnáročnějším použití - ochrana motoru samoodpojitelné uhlíky zabraňují poškození rotoru, po opotřebení uhlíku dojde k jeho automatickému odpojení Počet 1 ks Obrázek 20 Kmitací listová pila strana 22. z celkem 38 stran

23 D.21 Šicí stroj, žehlička a žehlící prkno - Napájecí napětí V - Rozměry Šířka 38 cm Výška 30 cm Hloubka 17 cm - Počet programů 7 - Volné rameno, světlo Ano, Ano - Šití dvoj-jehlou Ano - Zobrazení funkcí programy na stroji - Ovládání stroje mechanické řízení - Možnosti, šití 7 druhů stehů (základní, dekorativní), čtyř-krokové šití knoflíkových dírek - Funkce pro šití plynulá regulace délky stehu, bílá ploška za očkem jehly usnadňující, navlékání, zpětný chod pro zapošití, - Příslušenství cívky, čepička cívky malá, páráček a štěteček, šroubovák ve tvaru L, krycí deska podavače, vodič švu, patka pro přišívání knoflíků, patka zipová, patka univerzální nasazená ve stroji, olejnička, 2ks balení jehel, nůžky (velikost 13 cm) - čepele z broušené nerezové oceli, ostré špičky pro přesné stříhání - 10 ks; sada třiceti jehel různých velikostí - 2 ks; ocelové háčky, velikost č. 4 (průměr 1 mm) - 5 ks; hliníkové háčky, velikost č. 12 (průměr 2,5 mm) - 5 ks - žehlička napařovací se systémem samočištění - 1 ks - žehlící prkno s potahem a odkládací plochou na žehličku - 1 ks Počet šicí stroj 2 ks + žehlička 1 ks + žehlící prkno 1 ks + sada níže uvedeného vybavení Obrázek 21 šicí stroj strana 23. z celkem 38 stran

24 D.22 Plastová přepravka děrovaná Přepravka děrovaná, stohovatelná - Nosnost min. 15 kg - Rozměry cm, výška 150 mm (10 ) - Nosnost min. 10 kg - Rozměry cm, výška 320 mm (10 ) - Barva žlutá 5, zelená 5, modrá 5, černá 5 Přepravka plná s víkem, stohovatelná - Nosnost min 15 kg - Rozměry cm, výška 16,5 cm (5x) včetně víka - Barva černá nebo modrá 5 - Nosnost min. 30 kg - Rozměry cm, výška 22 cm (5x) včetně víka - Barva černá nebo modrá 5 - Materiál plast Počet celkem 30 ks Obrázek 22 plastová přepravka děrovaná, plná s víkem strana 24. z celkem 38 stran

25 D.23 Odsavač nečistot z ručního nářadí - Rozměry mm - Množství vzduchu min l/min. - Podtlak 230 mbar / 23 kpa - Příkon max.1800 W - Elektrická síť 230/1~/50 V/~/Hz - Hladina hluku max.66 db (A) - Objem nádoby 30 l - Hmotnost bez příslušenství max.7,5 kg; s příslušenstvím 8 kg - Délka kabelu min.5 m - Příslušenství Adaptér na nářadí, Štěrbinová hubice Ø 36 x 200 mm, pevná hubice univerzální Ø 36 mm, Sací hadice Ø 32 mm, délka 3,5 m; Prodlužovací trubka teleskopická - plast, Ø 32 mm, mm; Filtrační patrona; Filtrační pytel 1 ks Počet celkem 1 ks Požadavky zadavatele Držák kabelu, navíjení kabelu Filtrační sáček pro hygienické odstraňování nečistot Ruční oklep filtru Možnost vysávání suchých nebo mokrých nečistot Funkce foukání Regulace sání na kolínku sací hadice Úložné místo na příslušenství Držák sací hadice možnost vypouštění vody pomocí ventilu ve spodu nádoby Stejná filtrační patrona pro suché i mokré sání 30 l nádoba nástavec na připojení nářadí regulace otáček motoru - Obrázek 23 odsavač nečistot D.24 Přenosné osvětlení strana 25. z celkem 38 stran

26 - Rozměry na stativu cm - Svítivost min LM - Životnost žárovky min h - Žárovka úsporná spirálovitá - Objímka žárovky E27 - Energetická třída A - Ochranná třída IP44 - Kabel 3m - Provedení Přenosné Počet celkem 2 sady (= 2 stojany, 4 reflektory) Obrázek 24 přenosné osvětlení strana 26. z celkem 38 stran

27 D.25 Hliníkový kufr s nářadím - Počet profi sada 127 ks nářadí v hliníkovém kufru - Úroveň 1 úzké ploché kleště 200mm, kombinované kleště 180 mm, boční kleště 150 mm, kleště 180 mm, křížový šroubovák 1x 75 a 2x100, plochý šroubovák 5x75 a 6x100, fázová zkoušečka, štípačky a kulaté kleště - Úroveň 2 půlkruhový pilník, imbusové klíče 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10, vidlico-očkové klíče 6/10-13/15/17/19/22, francouzák do 30 mm - Úroveň 3 4 x sekáč s gumovým obložením, 3 x mini sada šroubováků plochých/křížových vel. 2-4 v samostatném boxu, očkové kleště 160 mm se 4-mi nástavci (1 x 45º/1 x 90º zalomený/2xrovný), nůž na koberec s hliníkovou rukojetí, kovová oblouková pila se 4-mi pilovými listmi, odizolovací kleště, vodováha 30 cm a 45st. Libela - Úroveň 4 bitový set (10 x křížový šroubovák,6 x Torx,7 x plochý šroubovák,7 x vnitřní šestihran,1 x adaptér), kladivo s dřevěnou násadou, kardanový kloub 1/4, křížový kloub 1/2, nástavce 1/2 100 mm, 1/4 90 mm, 1/4 40 mm, ruční klika 1/4 a 1/2, račna 1/4 a 1/2 se zalomením, ořechy 1/2: 10/13/14/16/17/18/19/20/22/24/27/30/32mm, ořechy 1/4 se zalomením: 4/4,5/5/5,5/6-14mm, ruční klika na 1/4 upínadlo s křížovým kloubem, 2 adaptéry, klíč na svíčky 16 a 21mm, kovové pásmo 5m, posuvné měřítko 155 mm Obrázek 25 Hliníkový kufr s nářadím Požadavky zadavatele - zadavatel vyžaduje dodávku této položky ve výše uvedeném složení strana 27. z celkem 38 stran

28 D.26 Sada 5 ks kleští na drátkování - Počet sada 5 ks - Obsahuje obsahuje kombinované kleště 125mm štípací boční a čelní 115mm půlkulaté přímé 125mm půlkulaté s dlouhými čelistmi 150mm - Certifikace Testováno TUV/GS Počet celkem 6 ks Obrázek 26 Kleště na drátkování - není k dispozici Požadavky zadavatele - zadavatel vyžaduje dodávku této položky v kategorii profi, nikoli hobby strana 28. z celkem 38 stran

29 D.27 Dláta truhlářská sada 6ks - Rozměr, hmotnost 310 x 220 x 42 mm, 1500 g - Materiál buková krabička - Obsahuje šířky: 6 mm; 10 mm; 12 mm; 16 mm; 20 mm; 26 mm - Zpracování Čistě zpracovaná dláta v nové ergonomické formě zhotovená ze speciální chrom-vanadiové oceli - Ostření Ručně ostřená a leštěná pod úhlem 25 - Konstantní tvrdost dlát 60 HRC - Připravenost Dláta jsou nabroušena, obražena a připravena k použití - Rukojeti nelakované habrové dřevo s kovovým ochranným kroužkem - Záruka min. 2 roky Počet celkem 2 sady = 12 ks dlát Obrázek 27 Truhlářská dláta - sada strana 29. z celkem 38 stran

30 D.28 Dláta řezbářská sada 12ks - Sada obsahuje 12 dlát (profil 1, ploché, 8 mm), (profil 1S, ploché, šikmé, 8 mm), (profil 5, 8 mm), (profil 5, 20 mm), (profil 7, 6 mm), (profil 7, 14 mm), (profil 8, 4 mm), (profil 9, 10 mm), (profil 11, 3 mm), (profil 12, V60, 6 mm), (profil 8A, 10 mm), (profil 7L, 20 mm) - Zpracování Čistě zpracovaná dláta v nové ergonomické formě zhotovená ze speciální chrom-vanadiové oceli - Konstantní tvrdost dlát 60 HRC - Připravenost Dláta jsou nabroušena, obražena a připravena k použití - Rukojeti nelakované habrové dřevo - Balení Sada dodávána v nepromokavém tkaném rolovacím pouzdře. Počet celkem 2 sada = 24 ks dlát Obrázek 28 Řezbářská dláta - sada strana 30. z celkem 38 stran

31 D.29 PB vařič - rozměr cm - výkon 3,80 kw - počet hořáků 3 - Typ G30 plyn (LPG) - Tlak plynu 36 mbar Počet celkem 3 ks Obrázek 29 PB vařič strana 31. z celkem 38 stran

32 D.30 Dřevěný tkací rám - rozměr cm - materiál dřevo Počet celkem 6 ks Obrázek 30 dřevěný korálkovací rám strana 32. z celkem 38 stran

33 D.31 Vařič s láhví, náplň, zapalovač Vařič - Rozměry mm - Typ, výkon multi-fuel W - Palivo LPG, benzín, naftu, kerosin i letecký benzín - Regulace plamene jemná regulace plamene druhým ventilem - Dodávka obsahuje multifunkční nástroj pro údržbu vařiče a čistící jehlu - Doplňky Vařič je dodáván se závětřím a ergo pumpou včetně lahve na palivo 0,6 l (benzin) - Vybavení 3 trysky a servisní sada, pytlík na převážení - Uvaří 1 l vody max. do 3 minut - Hmotnost bez lahve max. 464 g - Počet 1 ks (včetně náplně) Benzinová láhev - Objem, Rozměry 600 ml, mm - Hmotnost, Počet 118 g, 1 ks Zapalovač - Hmotnost, Rozměry 16 g, mm - Teplota plamene, Počet min C, úzký plamen, 2 ks Počet položek v sadě 3 ks, celkem 1 sada Obrázek 31 vařič a příslušenství strana 33. z celkem 38 stran

34 D.32 Svěrák typ A 8 ks - Šířka čelistí 75 mm - Délka upnutí 75 mm - Svírací síla 25 Kg - Výšková kapacita 40 mm - Materiál tělo vyrobeno z hliníku tlakovým litím - spojovací prvky ocelové - krytky čelistí pryžové - provedení kloubový mechanismus - upevnění na desku stolu typ B 1 ks - materiál ocel - šířka čelistí 150 mm, kaleno na HRC - délka upnutí 125 mm - svírací síla 30 kg - provedení velká kovadlina integrovaná otočná deska ±35 s polohovacími šrouby přesné válcové vedení vratidlo s bezpečnostními koncovkami upevnění k základové desce maticemi - povrchová úprava bez speciální povrchové úpravy Počet celkem 9 ks Obrázek 32 - Modelovací svěrák - typ A, svěrák kovový typ B strana 34. z celkem 38 stran

35 D.33 Jednoruční svěrky - Provedení stahování mm i rozpínání mm svírání jednou rukou - Materiál plast, kovová tyč Počet celkem 20 ks Obrázek 33 jednoruční svěrky strana 35. z celkem 38 stran

36 D.34 Sekera a brousič - Rozměr, Hmotnost délka mm, 480 g - Povrchová úprava čepele PTFE - Čepel uhlíková ocel - Materiál topůrka jednolitý vláknový komponent - Zakončení topůrka měkkým plastovým povrchem - Doplněk šité pouzdro Brousič ostří - Způsob ostření Keramické ostřící kotoučky - Hmotnost, délka 63 g, 160 mm - Vodící drážka ano Počet celkem 1 ks Obrázek 34 sekera a brousič strana 36. z celkem 38 stran

37 D.35 Tavná pistole - Hmotnost 240 g - Napětí V - Tavné lepidlo tyčinky průměr 11 mm - Tavící teplota 195 C - Doplněk výměnné hroty - Výstupní objem lepidla 18 g/min - Kontrolka napájení ANO indikuje zapnutí - Odnímatelná šňůra možnost dočasného provozu bez napájení - Provedení Rozkládací plastový výklopný stojánek Ochrana proti kapání: k zamezení potřísnění projektu lepidlem Silikonové manžety na trysku (prevence popálení) Počet celkem 2 ks Obrázek 35 tavná pistole strana 37. z celkem 38 stran

38 D.36 Svěrky typ A/300 (10 ks) - délka upnutí 300 mm - hloubka upnutí 115 mm - celková délka 417 mm - hmotnost max. 2,05 kg - Povrchová úprava ochranný nátěrem - Šroub TR 18 x 4 + konzervační nátěre - Rukojeť Dřevěná rukojeť + bezbarvý lak typ A/500 (10 ks) - délka upnutí 500 mm - hloubka upnutí 165 mm - celková délka 625 mm - hmotnost 3,25kg - Povrchová úprava ochranný nátěrem - Šroub TR 18 x 4 + konzervační nátěre - Rukojeť Dřevěná rukojeť + bezbarvý lak typ B (10 ks) - délka upnutí 250mm - hloubka upnutí 120mm - Provedení kov, na čelistech plastové krytky - Rukojeť plastová Počet celkem 30 ks Obrázek 36 svěrka kovová - typ A/300 + A/500, typ B strana 38. z celkem 38 stran
