Sirocco. automatický pohon pro křídlová vrata s koncovými mikrospínači. autorizovaný prodejce
|
|
- Vilém Peter Kučera
- před 8 lety
- Počet zobrazení:
Transkript
1 Sirocco automatický pohon pro křídlová vrata s koncovými mikrospínači autorizovaný prodejce
2 AUTOMATIZOVANÝ SYSTÉM SIROCCO 2. POPIS Automatizovaný systém SIROCCO pro křídlové brány je elektromechanický jednosměrný pohon, který přenáší pohyb na křídlo vrat prostřednictvím pístnice se šroubovicí. Tento pohon je k dispozici v mnoha verzích, takže vyhovuje všem požadavkům na instalaci. Verze LS jsou vybaveny koncovými spínači pro otevírání a zavírání. Jednosměrný systém zajišťuje mechanické uzamčení vrat, jestliže motor nepracuje. Pohon je vybaven manuálním odblokováním se zámkem, které umožňuje manuálně pohybovat křídlem vrat, v případě selhání nebo výpadku proudu. UPOZORNĚNÍ: Správná funkce a uvedené specifikace platí pouze v případě použití originálního příslušenství a bezpečnostních zařízení GENIUS. Jelikož pohon není opatřen mechanickou kluznou spojkou, je nutná řídící jednotka se seřiditelnou elektronickou spojkou (nastavení síly), aby se zajistila nezbytná bezpečnost při nárazu na překážku. Automatizovaný systém SIROCCO byl navržen a vyroben k řízení vjezdů vozidel. Zabraňte jakémukoli jinému použití. Poz. Popis Pos. Popis 1 Převodový motor 6 Přední držák 2 Manuální odblokování 7 Zadní úchyt 3 Kryt koncových spínačů 8 Čep zadního úchytu 4 Koncový spínač pro zavírání 9 Zadní držák 5 Koncový spínač pro otevírání 10 Kryt svorkovnice Obr. 1
3 2.1. Rozměry Obr TECHNICKÉ SPECIFIKACE TECHNICKÉ SPECIFIKACE LS LS Přívodní energie 230V ~ 24 Vdc Výkon (W) Proud (A) 1,1 3 Tepelná ochrana ( C) Kondenzátor (µf) 6,3 - Síla (N) Dráha pohybu (mm) 300 (1) Rychlost (cm/sec) 1,6 Křídlo maximálně (m) 2,5 (2) Četnost při 20 C S3-30% S3-35% 100% Přibližné min. cykly/hod při 20 C >30 >100 Provozní teplota okolního prostředí ( C) Hmotnost pohonu (kg) 6,5 Délka pohonu (mm) viz obr. 2 Rozměry pohonu (mm) viz obr. 2 Ochranná třída IP44 (1) Jestliže se nepoužívají mechanické zarážky otevřeno/zavřeno, je dráha pohonu 350 mm. (2) U křídla přesahujícího délku 1,8 m je potřeba použít elektrozámek.

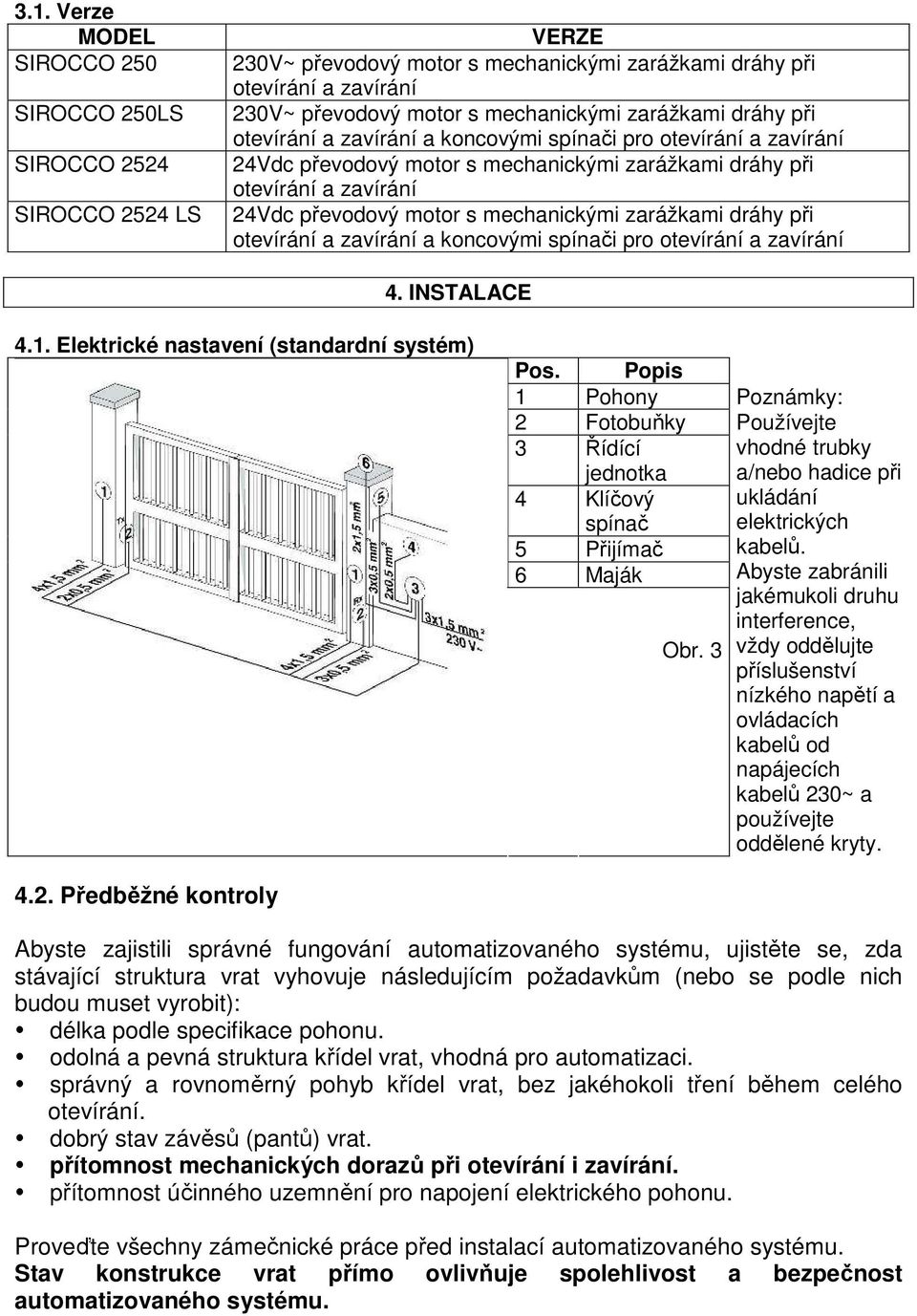

4 3.1. Verze MODEL SIROCCO 250 SIROCCO 250LS SIROCCO 2524 SIROCCO 2524 LS VERZE 230V~ převodový motor s mechanickými zarážkami dráhy při otevírání a zavírání 230V~ převodový motor s mechanickými zarážkami dráhy při otevírání a zavírání a koncovými spínači pro otevírání a zavírání 24Vdc převodový motor s mechanickými zarážkami dráhy při otevírání a zavírání 24Vdc převodový motor s mechanickými zarážkami dráhy při otevírání a zavírání a koncovými spínači pro otevírání a zavírání 4. INSTALACE 4.1. Elektrické nastavení (standardní systém) Pos. Popis 1 Pohony Poznámky: 2 Fotobuňky Používejte 3 Řídící jednotka vhodné trubky a/nebo hadice při 4 Klíčový spínač ukládání elektrických 5 Přijímač kabelů. 6 Maják Abyste zabránili jakémukoli druhu interference, Obr. 3 vždy oddělujte příslušenství nízkého napětí a ovládacích kabelů od napájecích kabelů 230~ a používejte oddělené kryty Předběžné kontroly Abyste zajistili správné fungování automatizovaného systému, ujistěte se, zda stávající struktura vrat vyhovuje následujícím požadavkům (nebo se podle nich budou muset vyrobit): délka podle specifikace pohonu. odolná a pevná struktura křídel vrat, vhodná pro automatizaci. správný a rovnoměrný pohyb křídel vrat, bez jakéhokoli tření během celého otevírání. dobrý stav závěsů (pantů) vrat. přítomnost mechanických dorazů při otevírání i zavírání. přítomnost účinného uzemnění pro napojení elektrického pohonu. Proveďte všechny zámečnické práce před instalací automatizovaného systému. Stav konstrukce vrat přímo ovlivňuje spolehlivost a bezpečnost automatizovaného systému.
5 4.3. Instalační rozměry Určete pozici upevnění pohonu podle obr.4. Pečlivě zkontrolujte zda vzdálenost mezi otevřeným křídlem vrat a jakýmikoli překážkami (stěnami, ploty atd.) je větší než rozměry pohonu. Obr. 4 Model α A B C (1) D (2) Z (3) L E (3) SIROCCO se zarážkou při otevírání a zavírání SIROCCO se zarážkou při otevírání SIROCCO bez zarážky při otevírání a zavírání (2) maximální rozměry (3) minimální rozměry (1) dráha pohonu Všeobecná pravidla k určení instalačních rozměrů 90 otevření křídla vrat docílíte: A+B=C Otevření křídla přesahující 90 docílíte: A+B<C Menší rozměry A a B stanoví větší obvodovou rychlost vrat. Doporučujeme dodržet běžné normy. Ohraničení rozdílů rozměrů mezi A a B do 4cm: větší rozdíly způsobí větší kolísání rychlosti během pohybu otevírání a zavírání vrat. Udržujte vzdálenost Z takovou, aby pohon nenarazil do pilíře. U verzí LS se koncové spínače zapnou nejprve i naposledy na 30 mm. Proto použijte takové rozměry A a B, abyste mohli využít celou dráhu pohonu. Kratší dráha by mohla omezit nebo zrušit rozsah seřízení koncových spínačů. Jestliže rozměry sloupu nebo poloha závěsů neumožňují instalaci pohonu, musí se na sloupu vybudovat výklenek, tak jak je znázorněno na obrázku 5, aby se dodržel rozměr A tak, jak je určeno. Výklenek by se měl vyměřit tak, aby umožnil snadnou instalaci, rotaci pohonu a funkci manuálního odblokování. Obr. 5
6 4.4. Instalace pohonů 1) Připevněte zadní držák na předem určené místo. V případě, že máte železný sloup, přivařte pečlivě držák přímo na sloup (Obr. 6). Pokud máte zděný sloup, použijte vhodnou destičku k připevnění na šrouby (Obr. 7). Pak pečlivě přivařte držák na destičku. Během připevňování kontrolujte vodováhou zda je držák dokonale horizontální. Obr. 6 Obr. 7 2) Připevněte zadní úchyt k pohonu tak, jak je znázorněno na Obr. 8. Obr. 8 3) Zkontrolujte zda je přední úchyt ve správné pozici tak, jak je znázorněno na Obr. 9 (s mechanickým dorazem) nebo na Obr. 10 (bez mechanického dorazu). Pokud není nainstalován mechanický doraz dbejte na to, aby jezdec nedojížděl do koncové polohy. UPOZORNĚNÍ: S pohonem je možno manipulovat ručně, pouze jestliže je instalován na vrata a je odblokován (viz odstavec 6). Obr. 9 Obr. 10
7 4) Smontujte přední držák tak, jak je znázorněno na Obr. 11., aby se usnadnila montáž. 5) Připevněte pohon k zadnímu držáku pomocí dodaných čepů, jak je znázorněno na Obr. 12 Obr. 11 6) Zavřete bránu, udržujte pohon v dokonale horizontální pozici a určete bod připevnění na předním držáku(obr. 13).Dočasně připevněte přední držák dvěma bodovými sváry (Obr. 13). Obr. 12 Poznámka: Jestliže struktura vrat neumožňuje upevnění držáku napevno, je třeba vytvořit pevnou podporu na konstrukci vrat. 7) Odblokujte pohon (viz odstavec 6) a manuálně zkontrolujte zda se vrata mohou zcela otevřít bez překážek a zastaví se na mechanických zarážkách a také zda se křídla vrat pohybují pravidelně bez jakéhokoli tření. 8) Proveďte nezbytné korekce a opakujte od bodu 8. 9) Dočasně uvolněte pohon z předního držáku a přivařte držák definitivně. Poznámka: Doporučujeme promazat všechny upevňující čepy úchytu El. zapojení pohonu Svorkovnice je upevněna ve spodní části pohonu, viz Obr. 14, pro napojení motoru, všech koncových spínačů a uzemnění pohonu (Obr. 14, ref. A). UPOZORNĚNÍ: Pro napojení motoru použijte dodaný kabel. Obr. 13
8 El. zapojení pohonu: 1) Vytvořte otvor na jednom z vyznačených míst v dodaném krytu, Obr. 15. V případě pohonů s koncovými spínači vytvořte dva otvory. 2) Instalujte dodanou průchodku kabelu. 3) Zapojte motor a uzemnění podle Obr. 16 na svorkovnici. Obr. 15 Obr. 16 4) Přišroubujte kryt čtyřmi dodanými šrouby, Obr. 17. SIROCCO 230 V~ POS. BARVA POPIS 1 Modrá Společný kabel 2 Hnědá Fáze 1 3 Černá Fáze 2 T Žlutozelená Uzemnění SIROCCO 24 V dc POS. BARVA POPIS 1 Modrá Fáze 1 2 Není / použitá 3 Hnědá Fáze 2 T Není / použitá Obr Mechanické zarážky Pohony SIROCCO jsou vybaveny mechanickými zarážkami dráhy při otevírání a zavírání. Mohou se použít místo mechanických zarážek vrat. Mechanické zarážky dráhy fungují následovně: Seřízení mechanické zarážky dráhy při otevírání 1) Odblokujte pohon podle odstavce 6. 2) Manuálně otevřete vrata. 3) Pouze povolte šroub zarážky Obr. 18-A. Neodstraňujte šroub. 4) Posuňte zarážku k úchytu podle Obr. 19. UPOZORNĚNÍ: Mechanická zarážka je opatřena ozubením Obr. 18-B. Dostatečně povolte šroub pro možnost pohybu zarážky. NEPOUŽÍVEJTE SÍLU. 5) Utáhněte záchytný šroub.
9 Obr. 18 Obr Seřízení mechanické zarážky při zavírání 6) Odblokujte pohon podle odstavce 6. 7) Manuálně zavřete vrata. 8) Pouze povolte šroub zarážky Obr. 20-A. Neodstraňujte šroub. 9) Posuňte zarážku k úchytu podle Obr. 21. UPOZORNĚNÍ: Mechanická zarážka je opatřena ozubením Obr. 18-B. Dostatečně povolte šroub pro možnost pohybu zarážky. NEPOUŽÍVEJTE SÍLU. 10) Utáhněte záchytný šroub. Obr. 20 Obr. 21

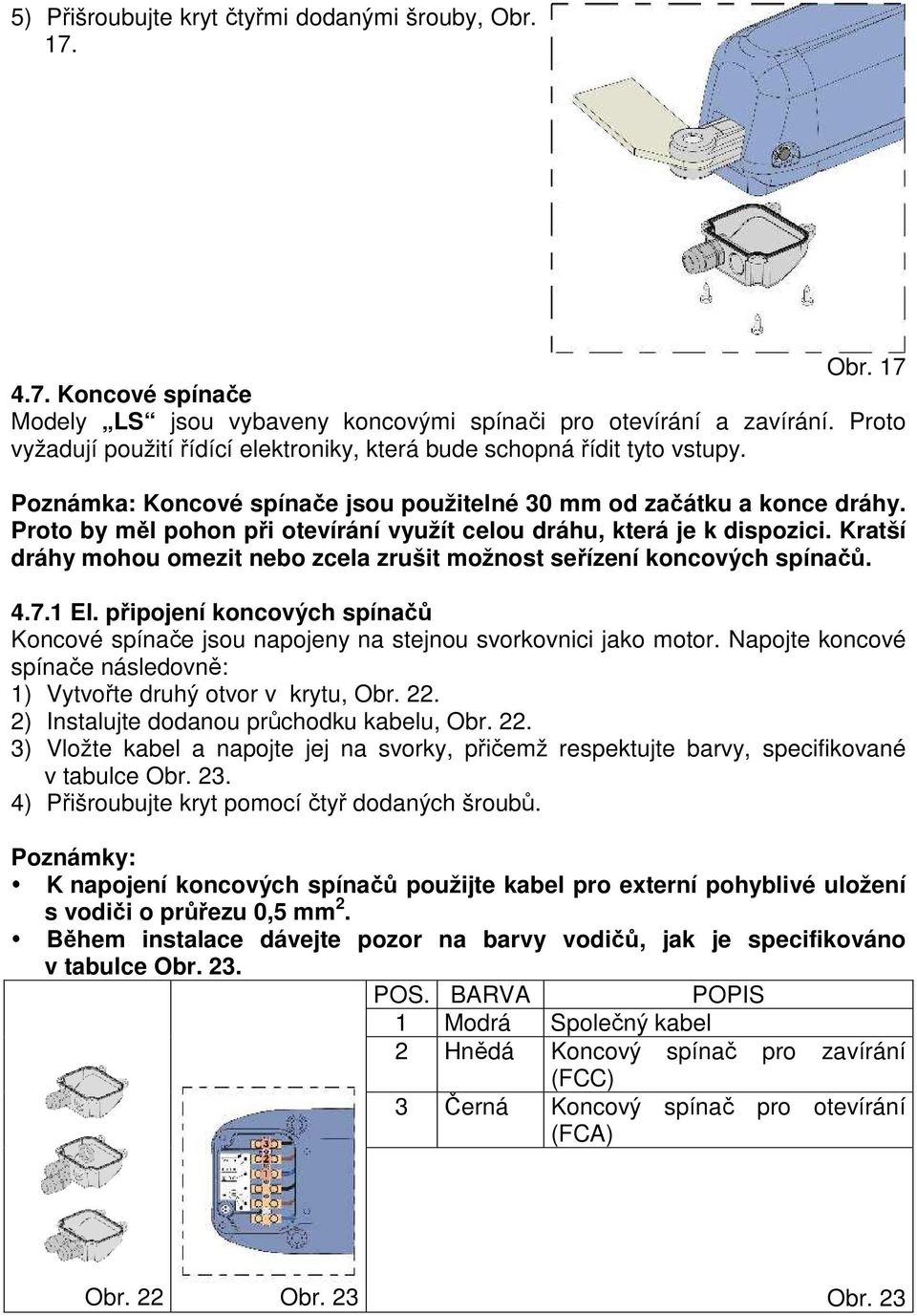

10 5) Přišroubujte kryt čtyřmi dodanými šrouby, Obr. 17. Obr Koncové spínače Modely LS jsou vybaveny koncovými spínači pro otevírání a zavírání. Proto vyžadují použití řídící elektroniky, která bude schopná řídit tyto vstupy. Poznámka: Koncové spínače jsou použitelné 30 mm od začátku a konce dráhy. Proto by měl pohon při otevírání využít celou dráhu, která je k dispozici. Kratší dráhy mohou omezit nebo zcela zrušit možnost seřízení koncových spínačů El. připojení koncových spínačů Koncové spínače jsou napojeny na stejnou svorkovnici jako motor. Napojte koncové spínače následovně: 1) Vytvořte druhý otvor v krytu, Obr ) Instalujte dodanou průchodku kabelu, Obr ) Vložte kabel a napojte jej na svorky, přičemž respektujte barvy, specifikované v tabulce Obr ) Přišroubujte kryt pomocí čtyř dodaných šroubů. Poznámky: K napojení koncových spínačů použijte kabel pro externí pohyblivé uložení s vodiči o průřezu 0,5 mm 2. Během instalace dávejte pozor na barvy vodičů, jak je specifikováno v tabulce Obr. 23. POS. BARVA POPIS 1 Modrá Společný kabel 2 Hnědá Koncový spínač pro zavírání (FCC) 3 Černá Koncový spínač pro otevírání (FCA) Obr. 22 Obr. 23 Obr. 23
11 Seřízení koncových spínačů Seřízení koncových spínačů se provádí následovně: 1) Odšroubujte oba spodní šrouby na předním víku a odstraňte kryt, Obr. 24 2) Povolte záchytné šrouby koncových spínačů, abyste mohli seřídit koncové spínače, Obr. 25-A. 3) Posuňte koncové spínače do požadované pozice a utáhněte šrouby. 4) Proveďte několik cyklů zkoušek, abyste zkontrolovali správnou pozici koncových spínačů. Jestliže je potřeba další seřízení koncových spínačů, opakujte operaci od bodu 2. Obr. 24 Obr. 25 5) Navlečte zpět kryt na spodní část a ujistěte se zda je na doraz, Obr ) Přišroubujte oba spodní šrouby, Obr. 26. Obr. 26

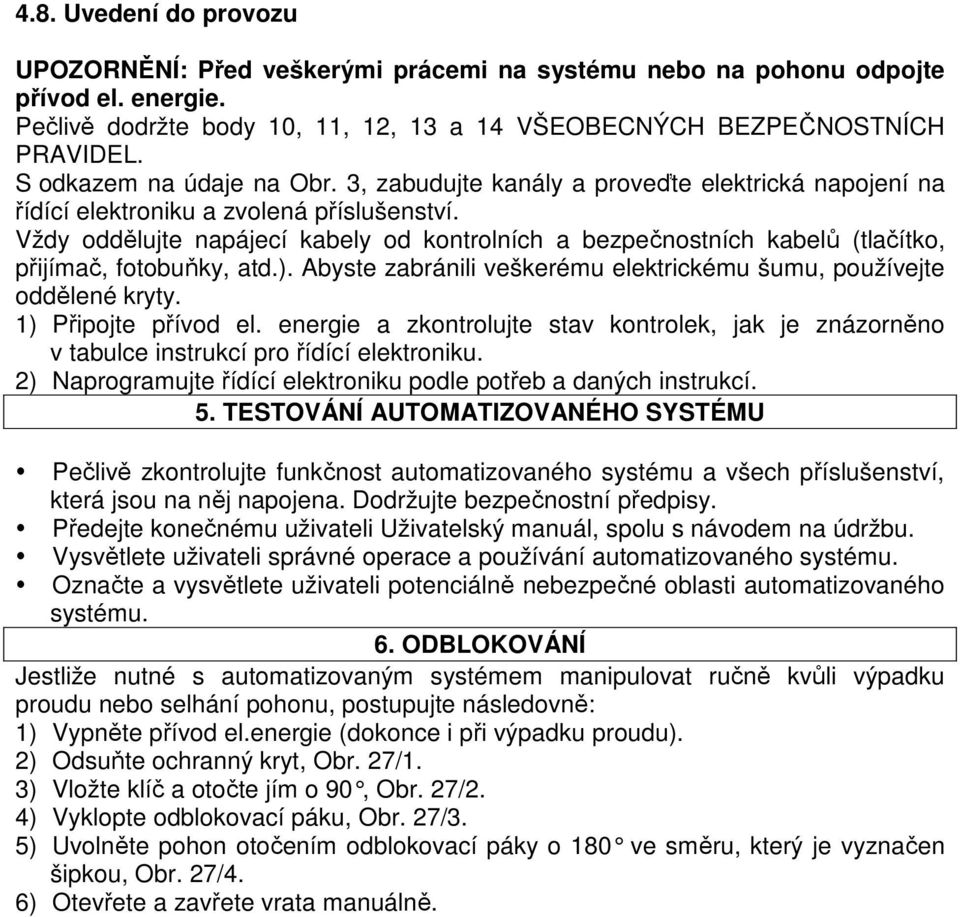

12 4.8. Uvedení do provozu UPOZORNĚNÍ: Před veškerými prácemi na systému nebo na pohonu odpojte přívod el. energie. Pečlivě dodržte body 10, 11, 12, 13 a 14 VŠEOBECNÝCH BEZPEČNOSTNÍCH PRAVIDEL. S odkazem na údaje na Obr. 3, zabudujte kanály a proveďte elektrická napojení na řídící elektroniku a zvolená příslušenství. Vždy oddělujte napájecí kabely od kontrolních a bezpečnostních kabelů (tlačítko, přijímač, fotobuňky, atd.). Abyste zabránili veškerému elektrickému šumu, používejte oddělené kryty. 1) Připojte přívod el. energie a zkontrolujte stav kontrolek, jak je znázorněno v tabulce instrukcí pro řídící elektroniku. 2) Naprogramujte řídící elektroniku podle potřeb a daných instrukcí. 5. TESTOVÁNÍ AUTOMATIZOVANÉHO SYSTÉMU Pečlivě zkontrolujte funkčnost automatizovaného systému a všech příslušenství, která jsou na něj napojena. Dodržujte bezpečnostní předpisy. Předejte konečnému uživateli Uživatelský manuál, spolu s návodem na údržbu. Vysvětlete uživateli správné operace a používání automatizovaného systému. Označte a vysvětlete uživateli potenciálně nebezpečné oblasti automatizovaného systému. 6. ODBLOKOVÁNÍ Jestliže nutné s automatizovaným systémem manipulovat ručně kvůli výpadku proudu nebo selhání pohonu, postupujte následovně: 1) Vypněte přívod el.energie (dokonce i při výpadku proudu). 2) Odsuňte ochranný kryt, Obr. 27/1. 3) Vložte klíč a otočte jím o 90, Obr. 27/2. 4) Vyklopte odblokovací páku, Obr. 27/3. 5) Uvolněte pohon otočením odblokovací páky o 180 ve směru, který je vyznačen šipkou, Obr. 27/4. 6) Otevřete a zavřete vrata manuálně.
13 Obr. 27 Poznámka: Abyste udrželi pohon v manuálním fungování, musí být odblokovací páka ponechána v odblokované poloze Obr. 23/4 a systém musí být odpojen od přívodu el. energie. Normální funkce se nastaví následovně: 1) Otočte odblokovací páku o 180 směrem proti šipce. 2) Otočte klíčem zpět o 90 a vyjměte jej. 3) Zaklopte odblokovací páku a zasuňte ochranný kryt. 4) Připojte systém k přívodu el. energie a proveďte několik zkušebních cyklů, abyste zkontrolovali správné nastavení všech funkcí automatizovaného systému. 7. ÚDRŽBA Abyste zaručili bezchybnou funkci a stálou úroveň bezpečnosti, je potřeba provádět kontroly každých 6 měsíců. Formulář se záznamem operací byl vložen do Uživatelského manuálu. 8. OPRAVY Se všemi opravami se obracejte na autorizované servisní středisko. 9. DOSTUPNÁ PŘÍSLUŠENSTVÍ Dostupná příslušenství naleznete v katalogu. 10. SPECIÁLNÍ APLIKACE Mimo popsané aplikace neexistují žádné speciální aplikace.
14 DŮLEŽITÉ INFORMACE PŘI INSTALACI VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY 1) VAROVÁNÍ! Genius doporučuje postupovat podle těchto instrukcí kvůli bezpečnosti osob. Nesprávná instalace nebo nesprávné používání tohoto výrobku může způsobit velmi vážné ohrožení lidí. 2) Balící materiál (umělé hmoty, polystyren atd.) představuje možné ohrožení a proto se musí uchovávat mimo dosah dětí. 3) Před instalací tohoto výrobku si pečlivě přečtěte tyto instrukce. 4) Uchovejte si tyto instrukce pro budoucí použití. 5) Tento výrobek byl navržen a vyroben pouze k použití, uvedeném v tomto manuálu. Veškeré jiné použití, které zde není výslovně uvedeno ovlivní spolehlivost výrobku anebo by mohlo způsobit nehodu. 6) Genius neponese žádnou zodpovědnost za jakékoli škody, způsobené nesprávným použitím nebo jiným použitím, než pro které byl tento automatický systém navržen. 7) Nepoužívejte tento přístroj v místech, kde by mohlo dojít k výbuchu: přítomnost hořlavého plynu nebo výparů znamená vážné ohrožení. 8) Mechanické stavební prvky musí souhlasit s normami UNI8612, CEN pr EN a CEN pr EN EN Země mimo Evropskou unii musejí z důvodů zachování co největší bezpečnosti postupovat dle shora uvedených nařízení. 9) Genius nemůže zodpovídat za nedodržení technických norem při konstrukci vrat a dveří nebo za jakékoli deformace vrat, které mohou během používání nastat. 10) Instalace musí vyhovovat normám UNI8612, CEN pr a CEN pr EN Stupeň bezpečnosti mechanismu musí být C + E. 11) Před prováděním jakýchkoli operací vypněte hlavní vypínač systému. 12) Pro instalaci použijte vypínač pro každé napětí se vzdáleností otevření kontaktů 3 mm nebo více. Popřípadě použijte termomagnetický 6A vypínač s vícepólovým spínáním. 13) Přesvědčte se, že elektrický systém má diferenční spínač s prahem vypnutí 0.03A. 14) Zkontrolujte zda je zemnící zařízení v dokonalém stavu a připojte jej ke kovovým částem. Také uzemněte žlutozelený drát motoru. 15) Mechanika je opatřena bezpečnostním systémem s ovládacím zařízením točivého momentu, zabraňujícím rozdrcení. Kdykoli se může instalovat další bezpečnostní zařízení. 16) Bezpečnostní zařízení (např. fotobuňky, bezpečnostní lišty, atd.) chrání plochy tam, kde je nebezpečí mechanického pohybu, např. rozdrcení, zachycení a rozřezání. 17) Kromě bezpečnostního zařízení uvedeného v bodu 16, musí být každá instalace vybavena alespoň jedním blikajícím světlem a také varovnou deskou připevněnou vhodným způsobem na vratech. 18) Genius nebude zodpovídat za správné fungování bezpečnostních zařízení mechaniky v případě, že budou použity jiné díly, než originální výrobky Genius 19) Při údržbě používejte pouze originální náhradní díly Genius 20) Neprovádějte žádné úpravy mechanických součástek. 21) Osoba provádějící montáž musí poskytnout všechny informace, týkající se manuálních operací systému, pro případy nouze a musí poskytnout konečnému uživateli Návod k použití, která je dodávána s výrobkem. 22) Při funkci tohoto produktu zabraňte osobám vstup. 23) Uchovávejte dálkové ovládání a všechny ostatní ovladače mimo dosah dětí. Zařízení by se mohlo zapínat neúmyslně. 24) Konečný uživatel se nesmí sám pokoušet opravovat nebo seřizovat mechanismus. Tyto operace smí provádět jenom určený a kvalifikovaný personál. 25) To, co není výslovně uvedeno v těchto instrukcích není povoleno. MONTÁŽNÍ FIRMA ZODPOVÍDÁ ZA BEZPEČNOST ZAŘÍZENÍ, SEŘÍZENÍ TAŽNÉ SÍLY, MAXIMÁLNÍ VYLOUČENÍ VŠECH MOŽNÝCH RIZIK (ZACHYCENÍ, ROZDRCENÍ) PŘIDÁNÍM DALŠÍCH BEZPEČNOSTNÍCH PRVKŮ (TLAKOVÉ LIŠTY, FOTOBUŇKY ATD.)INSTALACI JE NUTNO PROVÁDĚT VE SHODĚ S PŘÍSLUŠNOU NORMOU. VEŠKERÉ ELEKTROINSTALACE MUSÍ PROVÁDĚT POUZE OPRÁVNĚNÁ OSOBA, V SOULADU S PLATNÝMI ČSN. NOVÉ PŘÍSLUŠNÉ NORMY PRO INSTALACI AUTOMATIZOVANÉHO SYSTÉMU JSOU ČSN EN 12445, ČSNE EN
