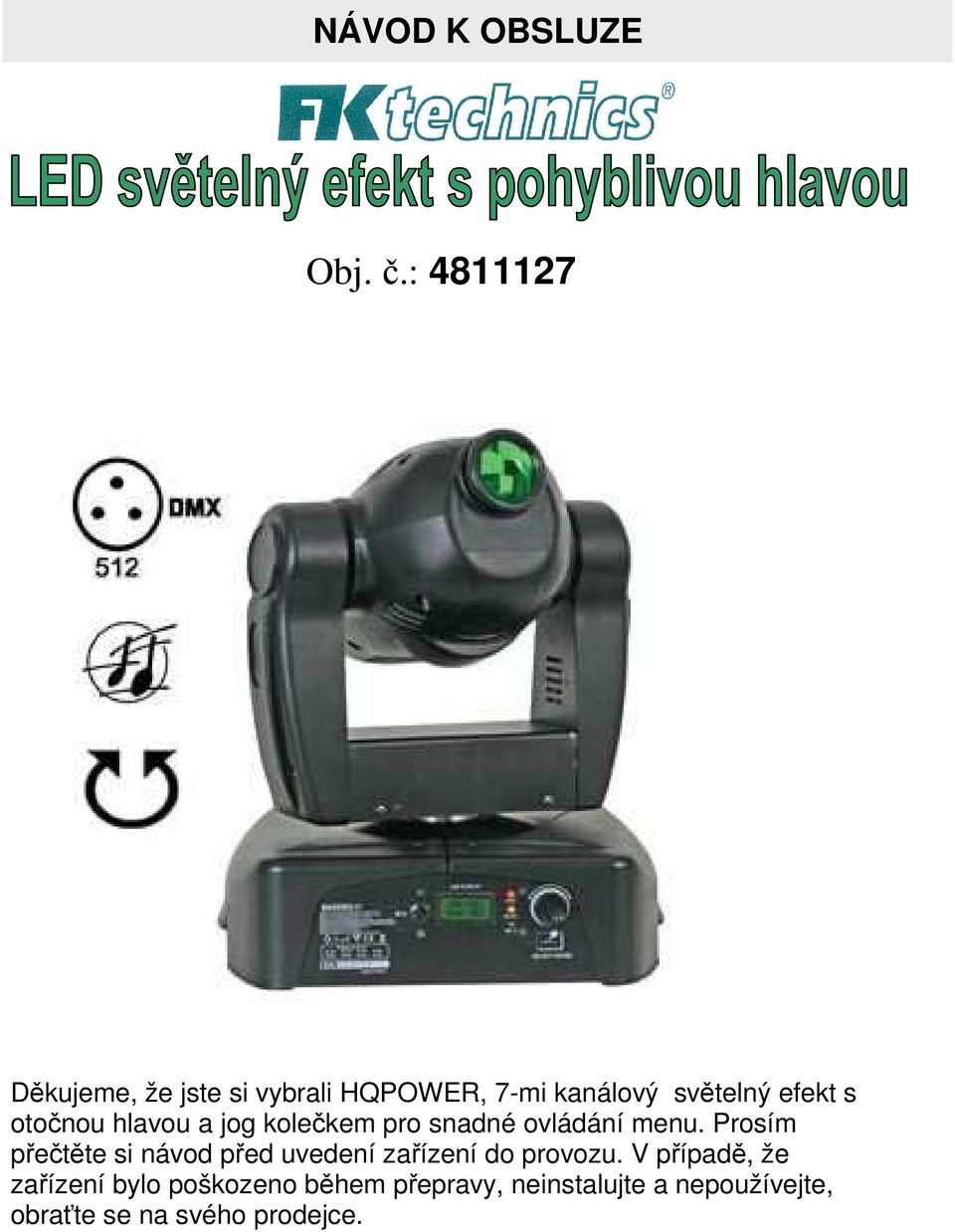

1 NÁVOD K OBSLUZE Obj. č.: Děkujeme, že jste si vybrali HQPOWER, 7-mi kanálový světelný efekt s otočnou hlavou a jog kolečkem pro snadné ovládání menu. Prosím přečtěte si návod před uvedení zařízení do provozu. V případě, že zařízení bylo poškozeno během přepravy, neinstalujte a nepoužívejte, obraťte se na svého prodejce.

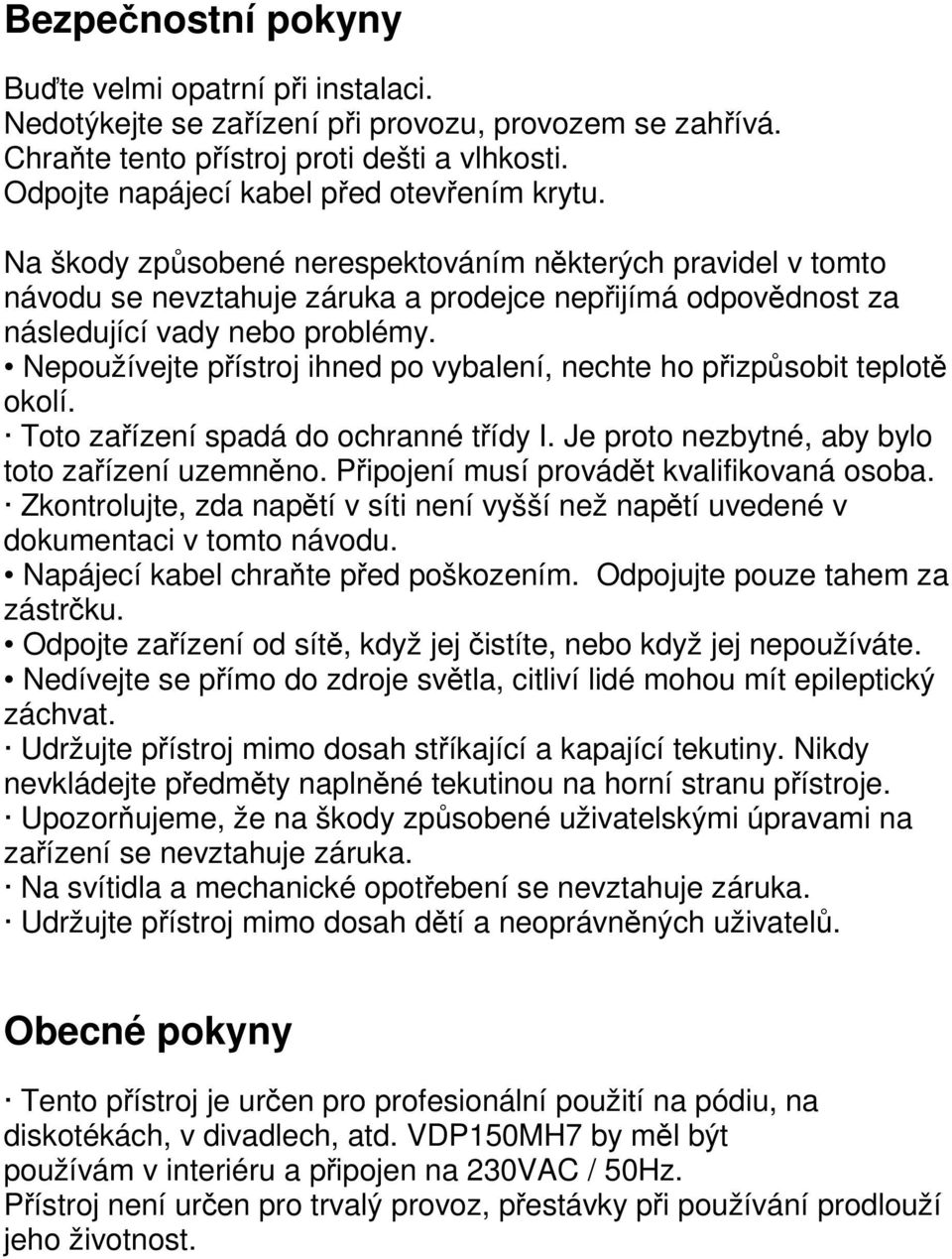

2 Bezpečnostní pokyny Buďte velmi opatrní při instalaci. Nedotýkejte se zařízení při provozu, provozem se zahřívá. Chraňte tento přístroj proti dešti a vlhkosti. Odpojte napájecí kabel před otevřením krytu. Na škody způsobené nerespektováním některých pravidel v tomto návodu se nevztahuje záruka a prodejce nepřijímá odpovědnost za následující vady nebo problémy. Nepoužívejte přístroj ihned po vybalení, nechte ho přizpůsobit teplotě okolí. Toto zařízení spadá do ochranné třídy I. Je proto nezbytné, aby bylo toto zařízení uzemněno. Připojení musí provádět kvalifikovaná osoba. Zkontrolujte, zda napětí v síti není vyšší než napětí uvedené v dokumentaci v tomto návodu. Napájecí kabel chraňte před poškozením. Odpojujte pouze tahem za zástrčku. Odpojte zařízení od sítě, když jej čistíte, nebo když jej nepoužíváte. Nedívejte se přímo do zdroje světla, citliví lidé mohou mít epileptický záchvat. Udržujte přístroj mimo dosah stříkající a kapající tekutiny. Nikdy nevkládejte předměty naplněné tekutinou na horní stranu přístroje. Upozorňujeme, že na škody způsobené uživatelskými úpravami na zařízení se nevztahuje záruka. Na svítidla a mechanické opotřebení se nevztahuje záruka. Udržujte přístroj mimo dosah dětí a neoprávněných uživatelů. Obecné pokyny Tento přístroj je určen pro profesionální použití na pódiu, na diskotékách, v divadlech, atd. VDP150MH7 by měl být používám v interiéru a připojen na 230VAC / 50Hz. Přístroj není určen pro trvalý provoz, přestávky při používání prodlouží jeho životnost.

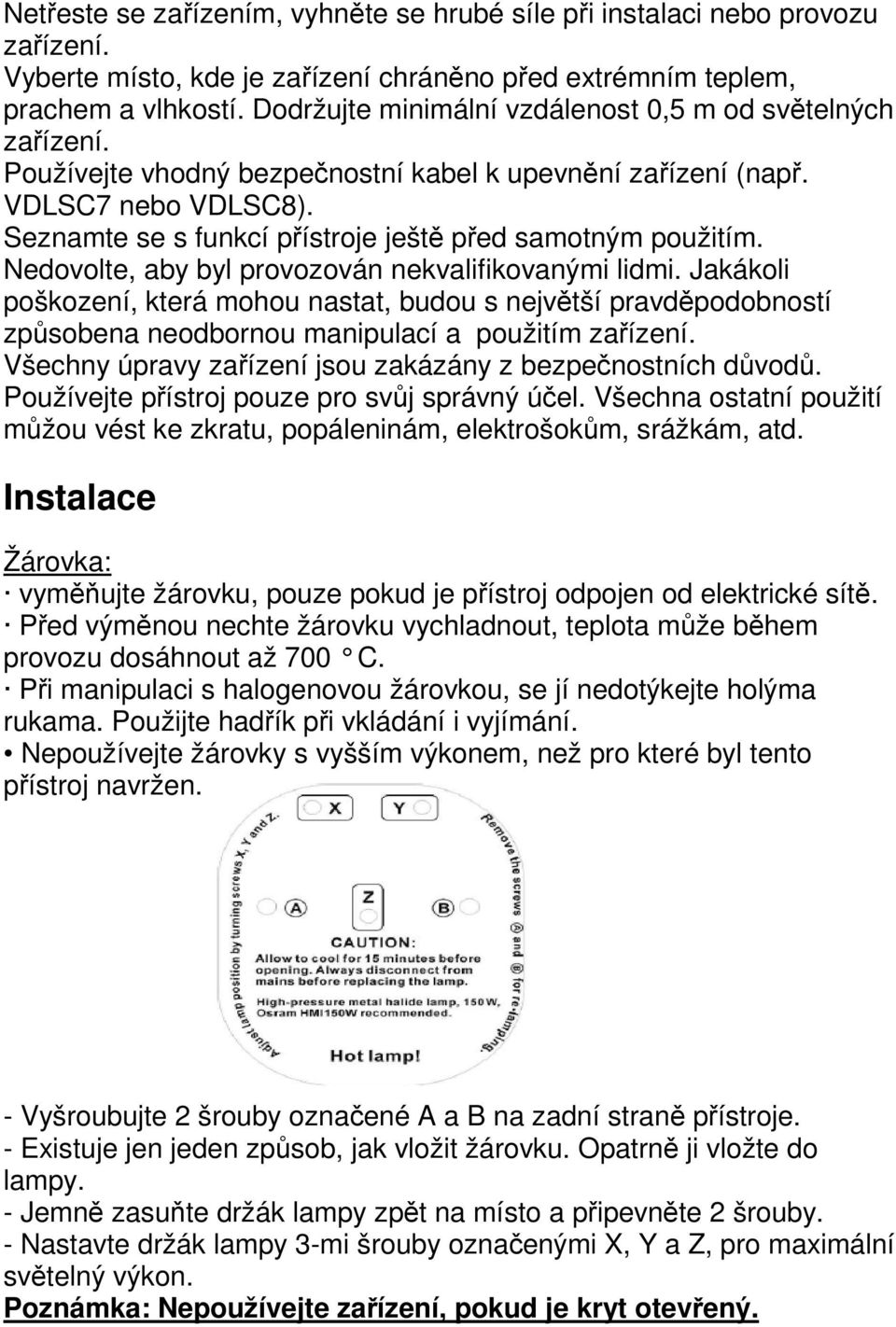

3 Netřeste se zařízením, vyhněte se hrubé síle při instalaci nebo provozu zařízení. Vyberte místo, kde je zařízení chráněno před extrémním teplem, prachem a vlhkostí. Dodržujte minimální vzdálenost 0,5 m od světelných zařízení. Používejte vhodný bezpečnostní kabel k upevnění zařízení (např. VDLSC7 nebo VDLSC8). Seznamte se s funkcí přístroje ještě před samotným použitím. Nedovolte, aby byl provozován nekvalifikovanými lidmi. Jakákoli poškození, která mohou nastat, budou s největší pravděpodobností způsobena neodbornou manipulací a použitím zařízení. Všechny úpravy zařízení jsou zakázány z bezpečnostních důvodů. Používejte přístroj pouze pro svůj správný účel. Všechna ostatní použití můžou vést ke zkratu, popáleninám, elektrošokům, srážkám, atd. Instalace Žárovka: vyměňujte žárovku, pouze pokud je přístroj odpojen od elektrické sítě. Před výměnou nechte žárovku vychladnout, teplota může během provozu dosáhnout až 700 C. Při manipulaci s halogenovou žárovkou, se jí nedotýkejte holýma rukama. Použijte hadřík při vkládání i vyjímání. Nepoužívejte žárovky s vyšším výkonem, než pro které byl tento přístroj navržen. - Vyšroubujte 2 šrouby označené A a B na zadní straně přístroje. - Existuje jen jeden způsob, jak vložit žárovku. Opatrně ji vložte do lampy. - Jemně zasuňte držák lampy zpět na místo a připevněte 2 šrouby. - Nastavte držák lampy 3-mi šrouby označenými X, Y a Z, pro maximální světelný výkon. Poznámka: Nepoužívejte zařízení, pokud je kryt otevřený.

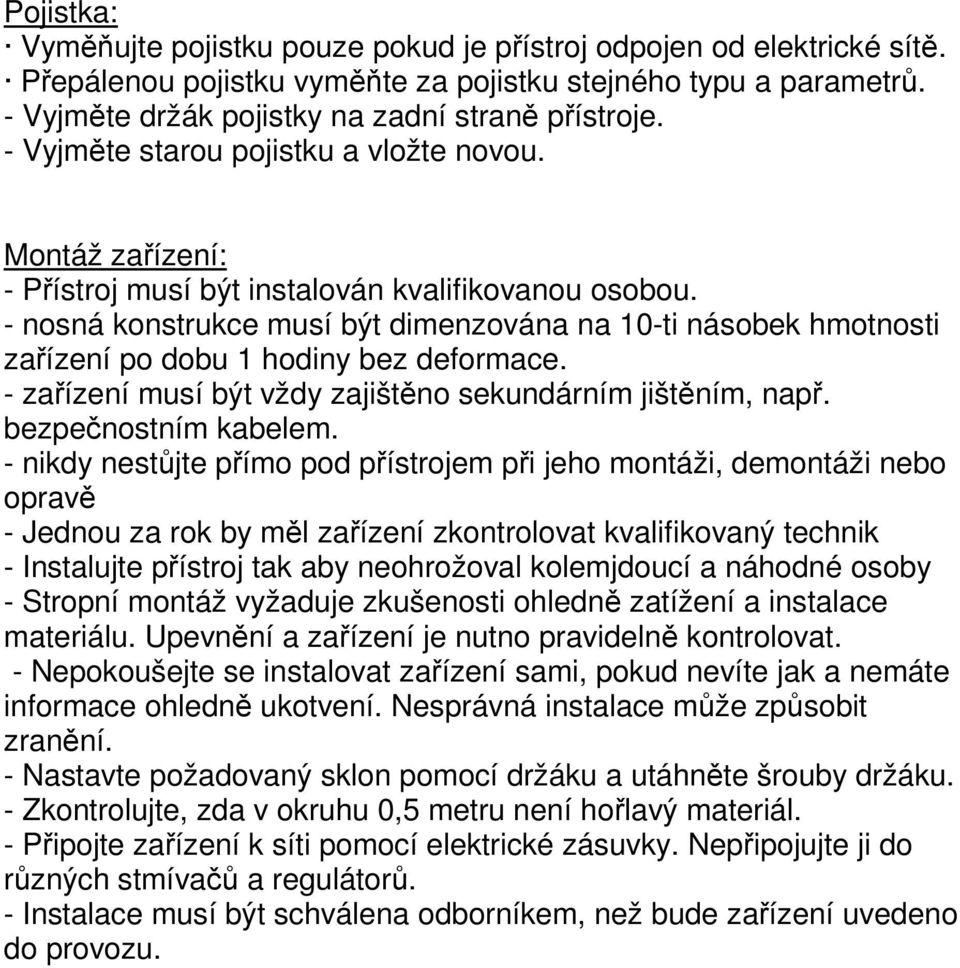

4 Pojistka: Vyměňujte pojistku pouze pokud je přístroj odpojen od elektrické sítě. Přepálenou pojistku vyměňte za pojistku stejného typu a parametrů. - Vyjměte držák pojistky na zadní straně přístroje. - Vyjměte starou pojistku a vložte novou. Montáž zařízení: - Přístroj musí být instalován kvalifikovanou osobou. - nosná konstrukce musí být dimenzována na 10-ti násobek hmotnosti zařízení po dobu 1 hodiny bez deformace. - zařízení musí být vždy zajištěno sekundárním jištěním, např. bezpečnostním kabelem. - nikdy nestůjte přímo pod přístrojem při jeho montáži, demontáži nebo opravě - Jednou za rok by měl zařízení zkontrolovat kvalifikovaný technik - Instalujte přístroj tak aby neohrožoval kolemjdoucí a náhodné osoby - Stropní montáž vyžaduje zkušenosti ohledně zatížení a instalace materiálu. Upevnění a zařízení je nutno pravidelně kontrolovat. - Nepokoušejte se instalovat zařízení sami, pokud nevíte jak a nemáte informace ohledně ukotvení. Nesprávná instalace může způsobit zranění. - Nastavte požadovaný sklon pomocí držáku a utáhněte šrouby držáku. - Zkontrolujte, zda v okruhu 0,5 metru není hořlavý materiál. - Připojte zařízení k síti pomocí elektrické zásuvky. Nepřipojujte ji do různých stmívačů a regulátorů. - Instalace musí být schválena odborníkem, než bude zařízení uvedeno do provozu.

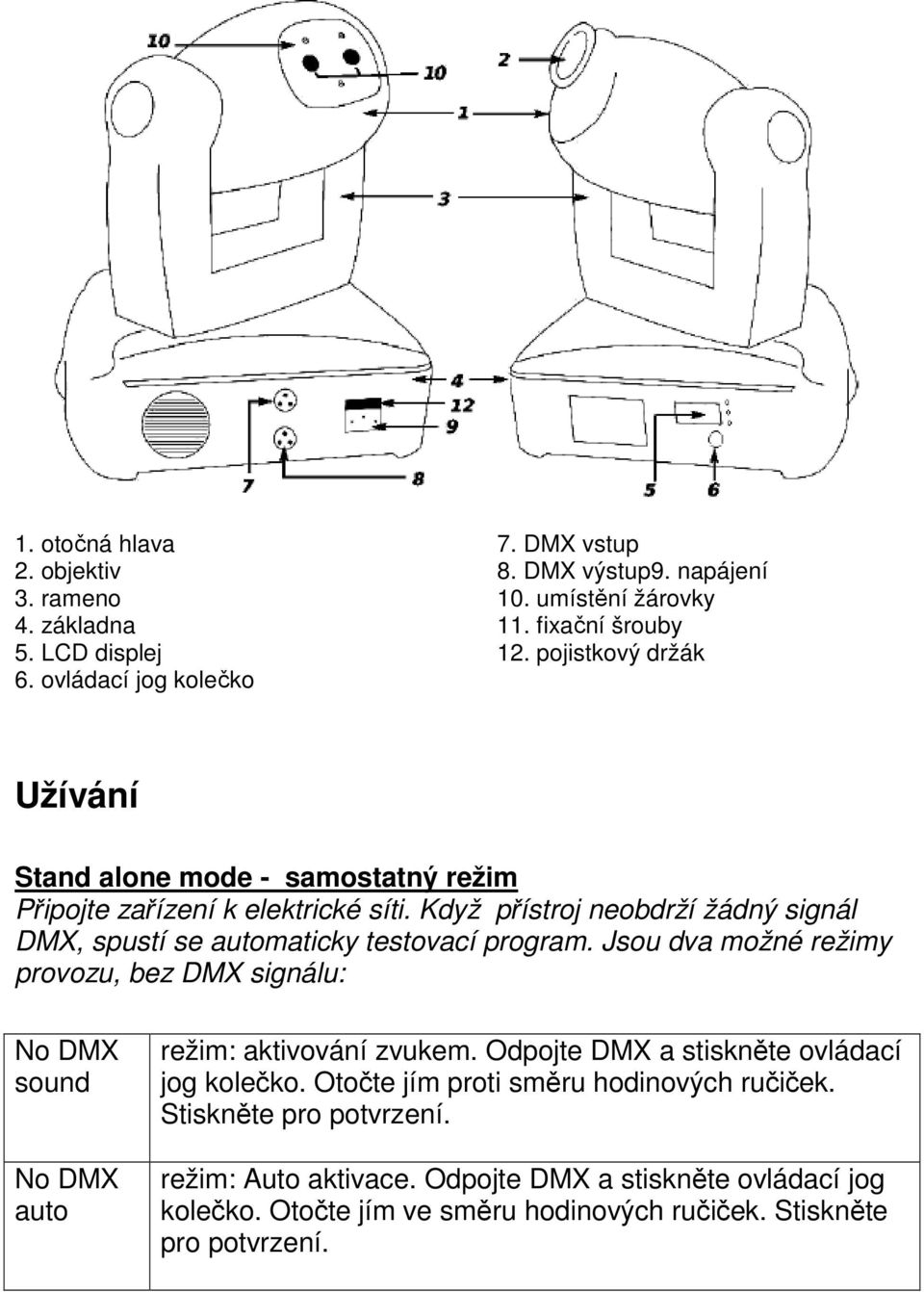

5 1. otočná hlava 2. objektiv 3. rameno 4. základna 5. LCD displej 6. ovládací jog kolečko 7. DMX vstup 8. DMX výstup9. napájení 10. umístění žárovky 11. fixační šrouby 12. pojistkový držák Užívání Stand alone mode - samostatný režim Připojte zařízení k elektrické síti. Když přístroj neobdrží žádný signál DMX, spustí se automaticky testovací program. Jsou dva možné režimy provozu, bez DMX signálu: No DMX sound No DMX auto režim: aktivování zvukem. Odpojte DMX a stiskněte ovládací jog kolečko. Otočte jím proti směru hodinových ručiček. Stiskněte pro potvrzení. režim: Auto aktivace. Odpojte DMX a stiskněte ovládací jog kolečko. Otočte jím ve směru hodinových ručiček. Stiskněte pro potvrzení.

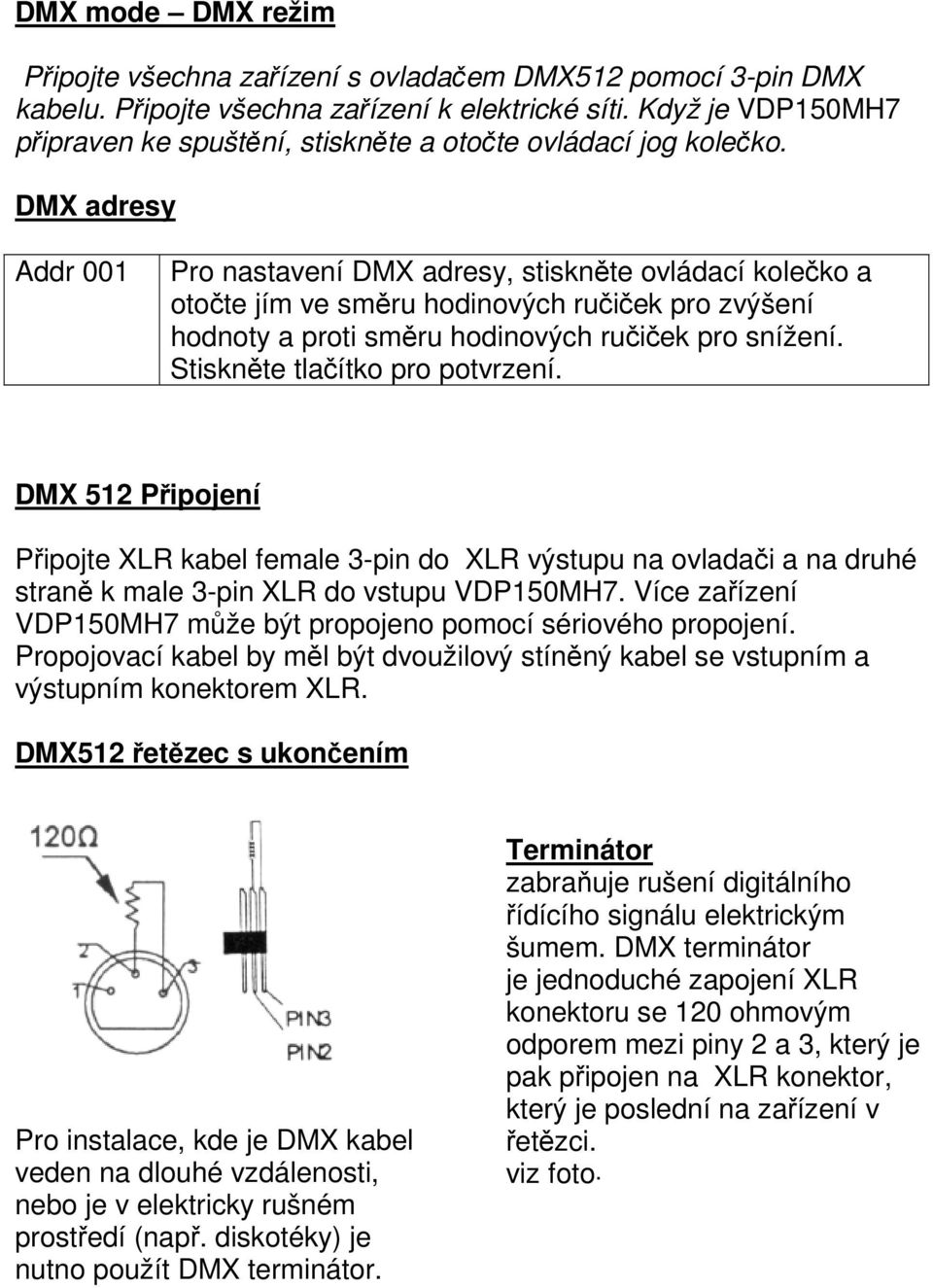

6 DMX mode DMX režim Připojte všechna zařízení s ovladačem DMX512 pomocí 3-pin DMX kabelu. Připojte všechna zařízení k elektrické síti. Když je VDP150MH7 připraven ke spuštění, stiskněte a otočte ovládací jog kolečko. DMX adresy Addr 001 Pro nastavení DMX adresy, stiskněte ovládací kolečko a otočte jím ve směru hodinových ručiček pro zvýšení hodnoty a proti směru hodinových ručiček pro snížení. Stiskněte tlačítko pro potvrzení. DMX 512 Připojení Připojte XLR kabel female 3-pin do XLR výstupu na ovladači a na druhé straně k male 3-pin XLR do vstupu VDP150MH7. Více zařízení VDP150MH7 může být propojeno pomocí sériového propojení. Propojovací kabel by měl být dvoužilový stíněný kabel se vstupním a výstupním konektorem XLR. DMX512 řetězec s ukončením Pro instalace, kde je DMX kabel veden na dlouhé vzdálenosti, nebo je v elektricky rušném prostředí (např. diskotéky) je nutno použít DMX terminátor. Terminátor zabraňuje rušení digitálního řídícího signálu elektrickým šumem. DMX terminátor je jednoduché zapojení XLR konektoru se 120 ohmovým odporem mezi piny 2 a 3, který je pak připojen na XLR konektor, který je poslední na zařízení v řetězci. viz foto.

7 Výběr počáteční adresy Všechny DMX-ovládané zařízení potřebují digitální startovací adresu aby mohla reagovat správně na řídící signál. Tato startovací adresa je číslo kanálu, ze kterého začne přístroj "poslouchat" signál z regulátoru DMX. Zadejte správné číslo, které přečtete ze spodní strany VDP150MH7. Můžete použít stejnou počáteční adresu pro celou skupinu zařízení, nebo zadat individuální pro každé zařízení. Když by všechny přístroje měli stejnou adresu, všechny VDP150MH7 by "poslouchali" ovládací signál na jednom konkrétním kanálu. Jinými slovy: změna nastavení jednoho kanálu bude mít vliv na všechna zařízení najednou. Pokud nastavíte různé adresy, bude každé zařízení "poslouchat", samostatný kanál. Změna nastavení jednoho kanálu se bude se týkají pouze jednoho zařízení. V případě 7-kanálový VDP150MH7, budete muset nastavit počáteční adresu prvního VDP150MH7 1, druhé VDP150MH7 8 (1 + 7), třetí na 15 (8 + 7) a tak dále. Detailní DMX hodnoty na kanál

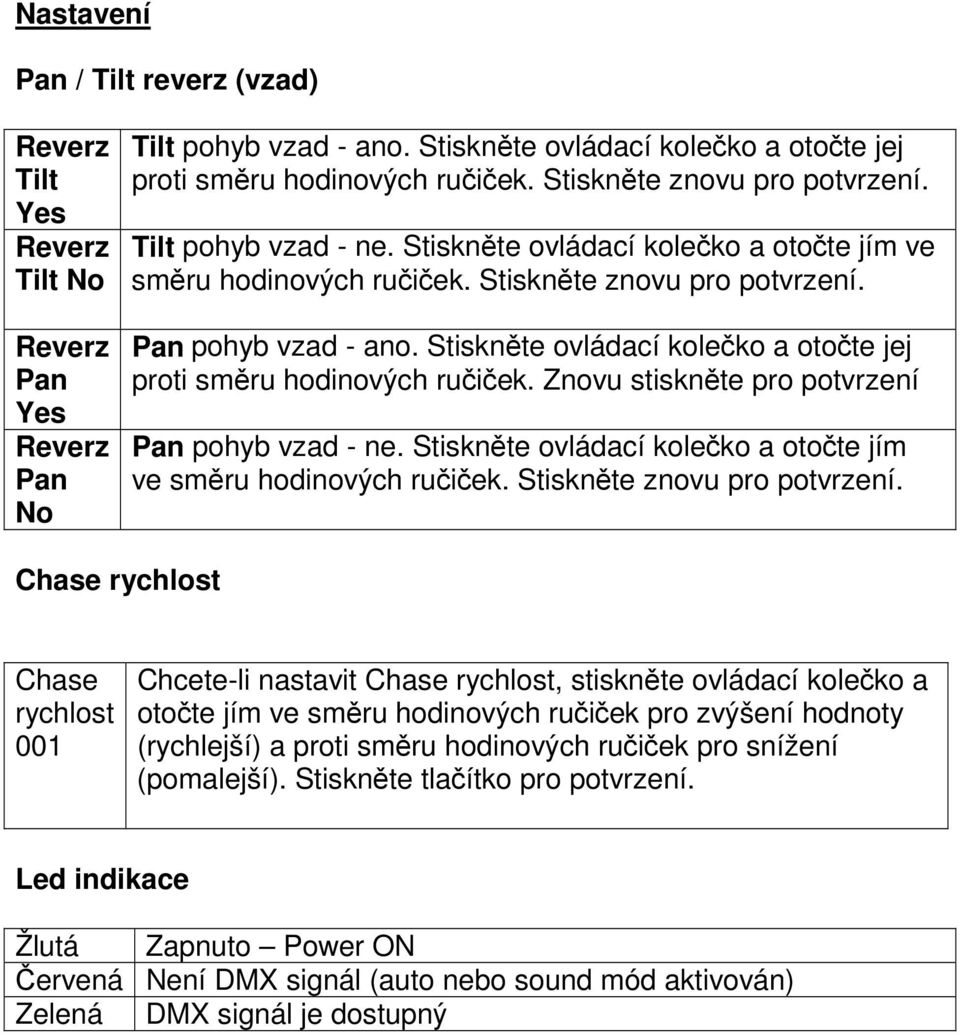

8 Nastavení Pan / Tilt reverz (vzad) Reverz Tilt Yes Reverz Tilt No Reverz Pan Yes Reverz Pan No Tilt pohyb vzad - ano. Stiskněte ovládací kolečko a otočte jej proti směru hodinových ručiček. Stiskněte znovu pro potvrzení. Tilt pohyb vzad - ne. Stiskněte ovládací kolečko a otočte jím ve směru hodinových ručiček. Stiskněte znovu pro potvrzení. Pan pohyb vzad - ano. Stiskněte ovládací kolečko a otočte jej proti směru hodinových ručiček. Znovu stiskněte pro potvrzení Pan pohyb vzad - ne. Stiskněte ovládací kolečko a otočte jím ve směru hodinových ručiček. Stiskněte znovu pro potvrzení. Chase rychlost Chase rychlost 001 Chcete-li nastavit Chase rychlost, stiskněte ovládací kolečko a otočte jím ve směru hodinových ručiček pro zvýšení hodnoty (rychlejší) a proti směru hodinových ručiček pro snížení (pomalejší). Stiskněte tlačítko pro potvrzení. Led indikace Žlutá Zapnuto Power ON Červená Není DMX signál (auto nebo sound mód aktivován) Zelená DMX signál je dostupný

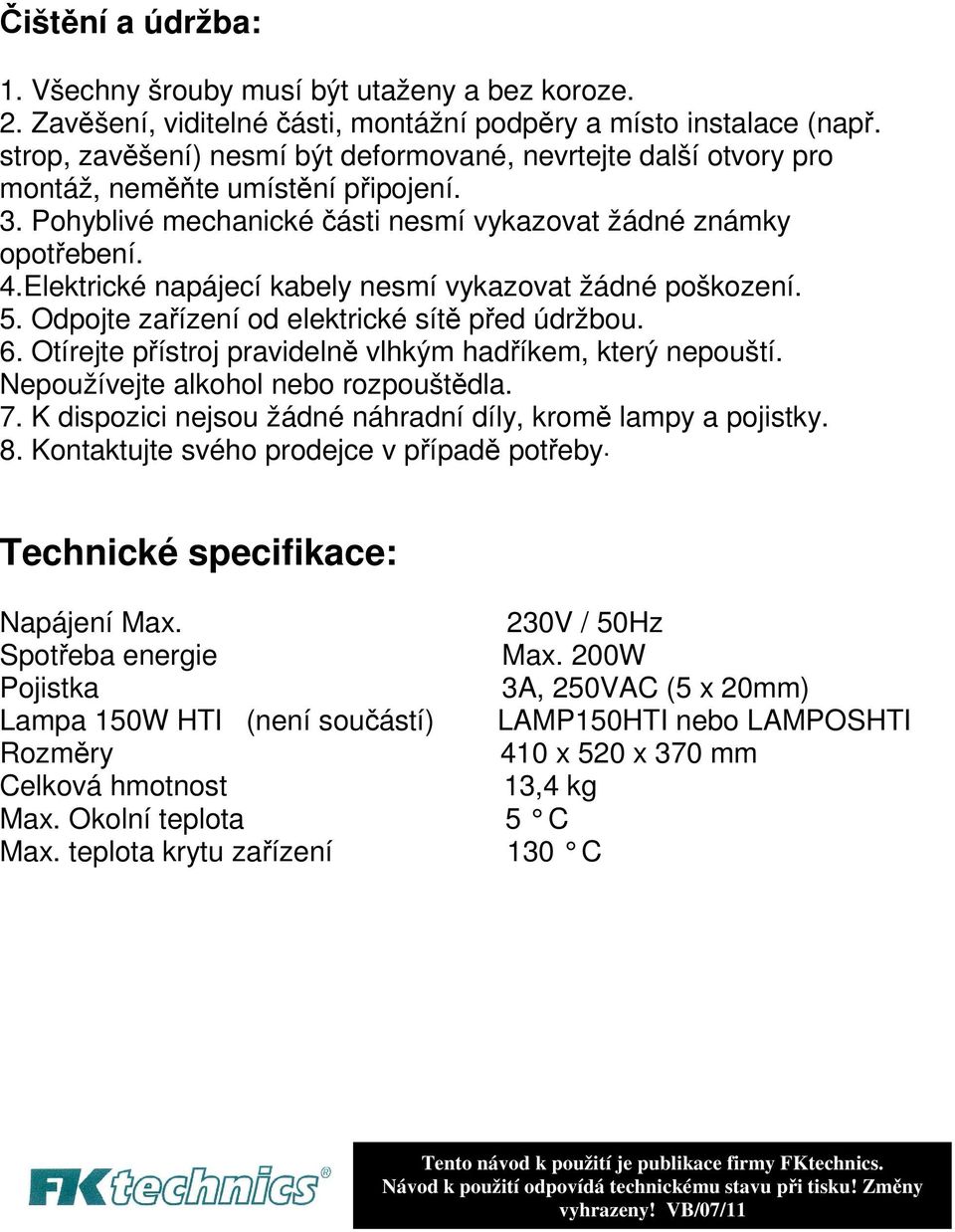

9 Čištění a údržba: 1. Všechny šrouby musí být utaženy a bez koroze. 2. Zavěšení, viditelné části, montážní podpěry a místo instalace (např. strop, zavěšení) nesmí být deformované, nevrtejte další otvory pro montáž, neměňte umístění připojení. 3. Pohyblivé mechanické části nesmí vykazovat žádné známky opotřebení. 4.Elektrické napájecí kabely nesmí vykazovat žádné poškození. 5. Odpojte zařízení od elektrické sítě před údržbou. 6. Otírejte přístroj pravidelně vlhkým hadříkem, který nepouští. Nepoužívejte alkohol nebo rozpouštědla. 7. K dispozici nejsou žádné náhradní díly, kromě lampy a pojistky. 8. Kontaktujte svého prodejce v případě potřeby. Technické specifikace: Napájení Max. Spotřeba energie Pojistka Lampa 150W HTI (není součástí) Rozměry Celková hmotnost Max. Okolní teplota Max. teplota krytu zařízení 230V / 50Hz Max. 200W 3A, 250VAC (5 x 20mm) LAMP150HTI nebo LAMPOSHTI 410 x 520 x 370 mm 13,4 kg 5 C 130 C Tento návod k použití je publikace firmy FKtechnics. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! VB/07/11
