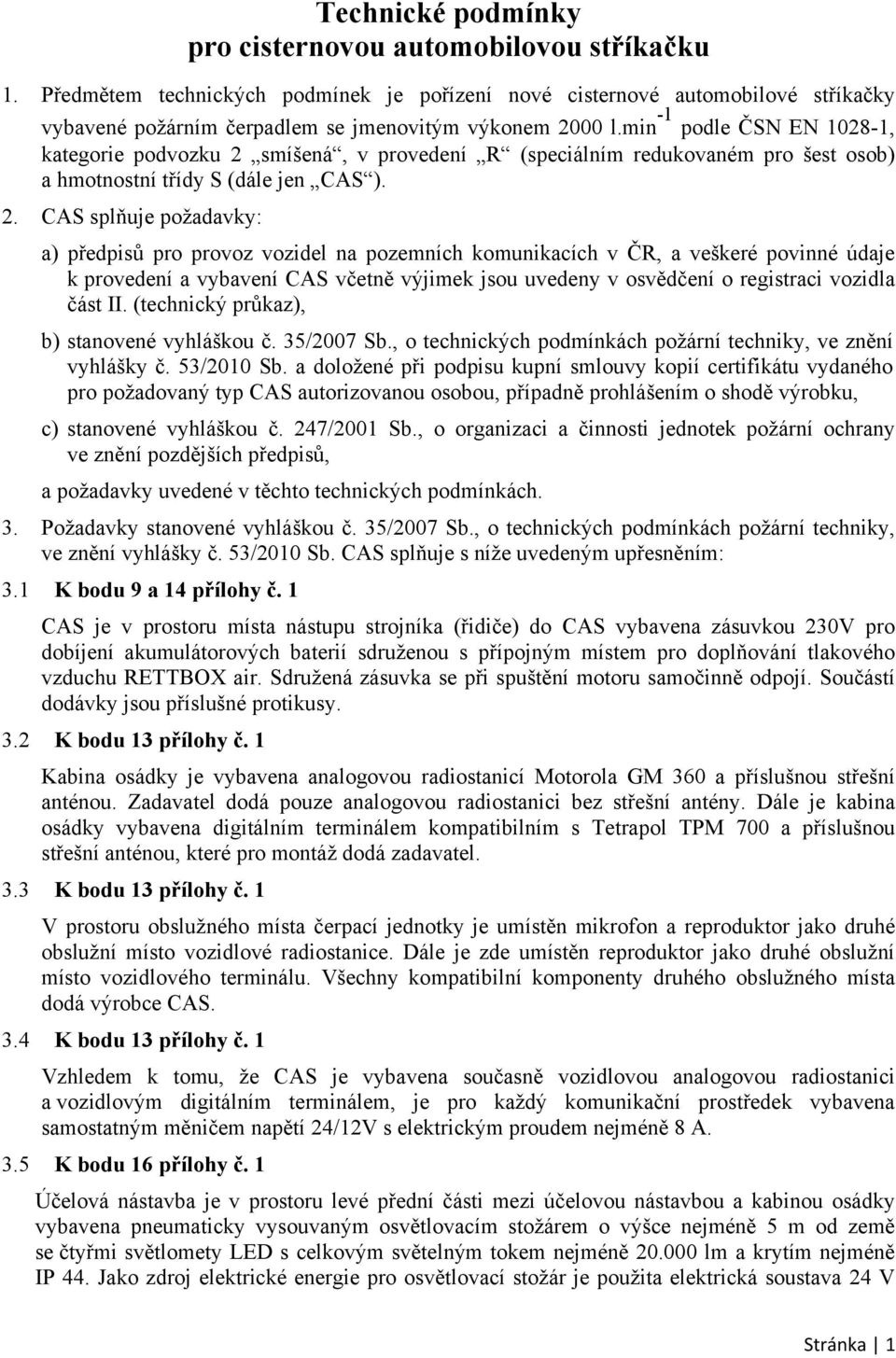

1 Technické podmínky pro cisternovou automobilovou stříkačku 1. Předmětem technických podmínek je pořízení nové cisternové automobilové stříkačky vybavené požárním čerpadlem se jmenovitým výkonem 2000 l.min -1 podle ČSN EN , kategorie podvozku 2 smíšená, v provedení R (speciálním redukovaném pro šest osob) a hmotnostní třídy S (dále jen CAS ). 2. CAS splňuje požadavky: a) předpisů pro provoz vozidel na pozemních komunikacích v ČR, a veškeré povinné údaje k provedení a vybavení CAS včetně výjimek jsou uvedeny v osvědčení o registraci vozidla část II. (technický průkaz), b) stanovené vyhláškou č. 35/2007 Sb., o technických podmínkách požární techniky, ve znění vyhlášky č. 53/2010 Sb. a doložené při podpisu kupní smlouvy kopií certifikátu vydaného pro požadovaný typ CAS autorizovanou osobou, případně prohlášením o shodě výrobku, c) stanovené vyhláškou č. 247/2001 Sb., o organizaci a činnosti jednotek požární ochrany ve znění pozdějších předpisů, a požadavky uvedené v těchto technických podmínkách. 3. Požadavky stanovené vyhláškou č. 35/2007 Sb., o technických podmínkách požární techniky, ve znění vyhlášky č. 53/2010 Sb. CAS splňuje s níže uvedeným upřesněním: 3.1 K bodu 9 a 14 přílohy č. 1 CAS je v prostoru místa nástupu strojníka (řidiče) do CAS vybavena zásuvkou 230V pro dobíjení akumulátorových baterií sdruženou s přípojným místem pro doplňování tlakového vzduchu RETTBOX air. Sdružená zásuvka se při spuštění motoru samočinně odpojí. Součástí dodávky jsou příslušné protikusy. 3.2 K bodu 13 přílohy č. 1 Kabina osádky je vybavena analogovou radiostanicí Motorola GM 360 a příslušnou střešní anténou. Zadavatel dodá pouze analogovou radiostanici bez střešní antény. Dále je kabina osádky vybavena digitálním terminálem kompatibilním s Tetrapol TPM 700 a příslušnou střešní anténou, které pro montáž dodá zadavatel. 3.3 K bodu 13 přílohy č. 1 V prostoru obslužného místa čerpací jednotky je umístěn mikrofon a reproduktor jako druhé obslužní místo vozidlové radiostanice. Dále je zde umístěn reproduktor jako druhé obslužní místo vozidlového terminálu. Všechny kompatibilní komponenty druhého obslužného místa dodá výrobce CAS. 3.4 K bodu 13 přílohy č. 1 Vzhledem k tomu, že CAS je vybavena současně vozidlovou analogovou radiostanici a vozidlovým digitálním terminálem, je pro každý komunikační prostředek vybavena samostatným měničem napětí 24/12V s elektrickým proudem nejméně 8 A. 3.5 K bodu 16 přílohy č. 1 Účelová nástavba je v prostoru levé přední části mezi účelovou nástavbou a kabinou osádky vybavena pneumaticky vysouvaným osvětlovacím stožárem o výšce nejméně 5 m od země se čtyřmi světlomety LED s celkovým světelným tokem nejméně lm a krytím nejméně IP 44. Jako zdroj elektrické energie pro osvětlovací stožár je použita elektrická soustava 24 V Stránka 1

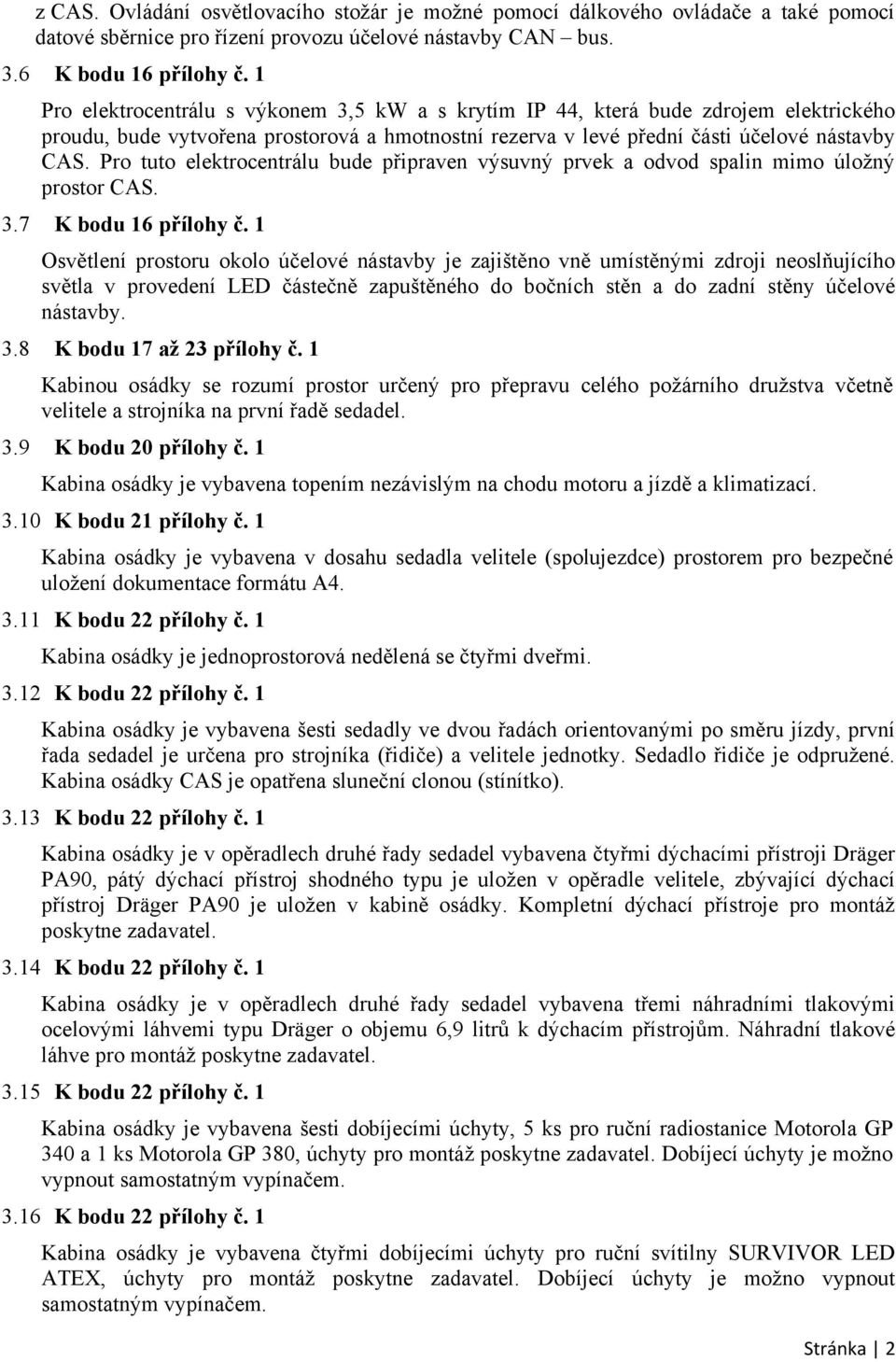

2 z CAS. Ovládání osvětlovacího stožár je možné pomocí dálkového ovládače a také pomocí datové sběrnice pro řízení provozu účelové nástavby CAN bus. 3.6 K bodu 16 přílohy č. 1 Pro elektrocentrálu s výkonem 3,5 kw a s krytím IP 44, která bude zdrojem elektrického proudu, bude vytvořena prostorová a hmotnostní rezerva v levé přední části účelové nástavby CAS. Pro tuto elektrocentrálu bude připraven výsuvný prvek a odvod spalin mimo úložný prostor CAS. 3.7 K bodu 16 přílohy č. 1 Osvětlení prostoru okolo účelové nástavby je zajištěno vně umístěnými zdroji neoslňujícího světla v provedení LED částečně zapuštěného do bočních stěn a do zadní stěny účelové nástavby. 3.8 K bodu 17 až 23 přílohy č. 1 Kabinou osádky se rozumí prostor určený pro přepravu celého požárního družstva včetně velitele a strojníka na první řadě sedadel. 3.9 K bodu 20 přílohy č. 1 Kabina osádky je vybavena topením nezávislým na chodu motoru a jízdě a klimatizací K bodu 21 přílohy č. 1 Kabina osádky je vybavena v dosahu sedadla velitele (spolujezdce) prostorem pro bezpečné uložení dokumentace formátu A K bodu 22 přílohy č. 1 Kabina osádky je jednoprostorová nedělená se čtyřmi dveřmi K bodu 22 přílohy č. 1 Kabina osádky je vybavena šesti sedadly ve dvou řadách orientovanými po směru jízdy, první řada sedadel je určena pro strojníka (řidiče) a velitele jednotky. Sedadlo řidiče je odpružené. Kabina osádky CAS je opatřena sluneční clonou (stínítko) K bodu 22 přílohy č. 1 Kabina osádky je v opěradlech druhé řady sedadel vybavena čtyřmi dýchacími přístroji Dräger PA90, pátý dýchací přístroj shodného typu je uložen v opěradle velitele, zbývající dýchací přístroj Dräger PA90 je uložen v kabině osádky. Kompletní dýchací přístroje pro montáž poskytne zadavatel K bodu 22 přílohy č. 1 Kabina osádky je v opěradlech druhé řady sedadel vybavena třemi náhradními tlakovými ocelovými láhvemi typu Dräger o objemu 6,9 litrů k dýchacím přístrojům. Náhradní tlakové láhve pro montáž poskytne zadavatel K bodu 22 přílohy č. 1 Kabina osádky je vybavena šesti dobíjecími úchyty, 5 ks pro ruční radiostanice Motorola GP 340 a 1 ks Motorola GP 380, úchyty pro montáž poskytne zadavatel. Dobíjecí úchyty je možno vypnout samostatným vypínačem K bodu 22 přílohy č. 1 Kabina osádky je vybavena čtyřmi dobíjecími úchyty pro ruční svítilny SURVIVOR LED ATEX, úchyty pro montáž poskytne zadavatel. Dobíjecí úchyty je možno vypnout samostatným vypínačem. Stránka 2

3 3.17 K bodu 22 přílohy č. 1 Pod a nad druhou řadou sedadel je vytvořen úložný prostor přístupný shora určený pro drobné požární příslušenství K bodu 22 přílohy č. 1 Za sedadlem řidiče a za sedadlem spolujezdce je vytvořen úložný prostor, a každý je přístupný zezadu K bodu 22 přílohy č. 1 Ve střední horní části kabiny osádky je umístěna uzavíratelná úložná police přes celou šíři kabiny osádky přístupná zezadu K bodu 22 přílohy č. 1 CAS je v kabině osádky vybavena: a) autorádiem, b) v dosahu sedadla velitele samostatnou zásuvkou 12 V, samostatnou zásuvkou 230 V a dvěma zásuvkami USB s elektrickým proudem nejméně 2 A, c) externím reproduktorem s připojením pro tablet (popř. využití autorádia) z důvodu hlasových pokynů navigačního systému, d) v dosahu sedadla výjezdovým 10-ti palcovým tabletem velitele, pro montáž dodá zadavatel, e) v zorném poli řidiče je umístěno zobrazující zařízení couvací kamery, zobrazující zařízení CAN sběrnice a zařízení zobrazující obraz střešní kamery. Jednotlivá zobrazovací zařízení mohou být nahrazena sdruženým zařízením s přepínatelnými režimy obrazovky, f) LED osvětlením, LED osvětlení nad druhou řadou sedadel, lze ovládat samostatně z prostoru druhé řady sedadel. Barvu světla lze přepínat z bílé na modrou, pro noční provoz. Intenzita osvětlení je nastavitelná nejméně ve dvou režimech, g) 6 ks sklopných držáků zásahových přileb, z toho 2 ks pro umístění zásahových přileb ve přední části kabiny pro řidiče a velitele a 4 ks ve střední části kabiny pro osádku druhé řady sedadel, h) ovládacím prvkem, umožňující zapnutí a vypnutí pohonu požárního čerpadla, a sledovacím zařízením množství hasiva (vodoznak), i) termoelektrickou autolednicí 230V, kterou pro montáž poskytne zadavatel K bodu 22 přílohy č. 1 Součástí úložného prostoru kabiny osádky je úchytný prvek pro uložení šesti láhví PET 1,5 l s pitnou vodou K bodu 23 přílohy č. 1 Zvláštní výstražné zařízení typu rampa, velikosti nejméně 3/5 šířky CAS má světelnou část modré barvy opatřenou nejméně čtyřmi rohovými moduly a dvěma přímými moduly směrem dopředu, synchronizovaným LED zdroji světla, umožňuje reprodukci mluveného slova. Součástí zvláštního výstražného zařízení jsou dvě synchronizované LED svítilny (každá s nejméně čtyřmi světelnými zdroji) vyzařující modré světlo, které jsou umístěné na přední straně kabiny osádky a lze je v případě potřeby vypnout samostatným vypínačem. Ovládání zvláštního výstražného zařízení pro jeho zapnutí je dosažitelné z místa strojníka. Přepínání a vypnutí tónů je pro strojníka řešeno v bezprostřední blízkosti volantu a je umožněno i z místa Stránka 3

4 velitele. Reproduktor je s výkonem nejméně 100 W. Světelná část zvláštního výstražného zařízení v zadní části CAS je v provedení LED a je zabudována v rozích karosérie účelové nástavby. U všech částí zvláštního výstražného zařízení zadavetel preferuje použití čirých krytů. CAS je dále vybavena pneumatických klasonem pro nákladní automobily, ovládaným ze sdruženého ovladače pod volantem a v místě sedadla velitele K bodu 24 přílohy č. 1 Prostory pro uložení požárního příslušenství po stranách účelové nástavby jsou vybaveny roletkami z lehkého kovu s průběžnými madly v celé šířce roletky. Výška madla nebo jiného prvku otevřené roletky je, s ohledem na různou výšku jednotlivých hasičů, nejvíce 2000 mm od země. Jednotlivé roletky jsou uzamykatelné. Dále lze roletky a zadní výklopné dveře centrálně uzamnknout z důvodu rychlé zábrany proti zcizení majetku K bodu 24 přílohy č. 1 Prostor pro uložení požárního příslušenství a čerpací jednotky v zadní části účelové nástavby je vybaven dveřmi, které se otevírají nahoru. Pro situace znemožnující vyklopení dveří je do rámu integrovaná také roletka umožnující obsluhu prostoru zadního čerpadla K bodu 26 přílohy č. 1 Karoserie účelové nástavby je vyrobena z polyesteru vystuženého skleněnými vlákny K bodu 26 přílohy č. 1 Na obou stranách účelové nástavby jsou umístěny LED stavoznaky znázorňující množství hasiva v nádrži na vodu. Stavoznaky zobrazují stav: prázdná, čtvrt, půl, tři čtvrtě a plná nádrž K bodu 26 přílohy č. 1 Úchytné a úložné prvky v prostorech pro uložení požárního příslušenství jsou provedeny z lehkého kovu nebo jiného materiálu, s vysokou životností K bodu 26 přílohy č. 1 Úložné prostory pro požární příslušenství po stranách účelové nástavby mají vnitřní využitelnou hloubku nejméně 600 mm K bodu 26 přílohy č. 1 Ve vnitřních prostorech účelové nástavby určených pro uložení požárního příslušenství je použito světelného zdroje typu LED. Osvětlení je umístěno alespoň na jedné straně v místě vodící lišty roletky v celé výšce tohoto prostoru účelové nástavby, má krytí nejméně IP 67 a musí být snadno demontovatelné. S ohledem na požadovanou mechanickou odolnost nejsou použity flexibilní samolepicí LED pásky K bodu 26 přílohy č. 1 S ohledem na charakter předpokládaného nasazení CAS ve složitých terénních podmínkách, není účelová nástavba vybavena stupačkami ani jinými plochami nebo karosářskými prvky, které lze jako stupačku použít nebo které omezující přístup hasiče k CAS ze země. Požární příslušenství je v postranních a v zadní skříni účelové nástavby uloženo tak, aby jej bylo možné vyjímat a vkládat ze země, bez potřeby užití stupaček K bodu 28 přílohy č. 1 Zařízení prvotního zásahu tvoří průtokový naviják s hadicí podle ČSN EN 1947 v délce 60 m a pevně připojenou k vysokotlaké části požárního čerpadla a ke krátké multifunkční proudnici pro hašení vodou i pěnou. Zařízení je umístěno v pravé zadní části účelové nástavby. Stránka 4

5 3.32 K bodu 28 přílohy č. 1 Průtokový naviják vysokotlaké části požárního čerpadla je vybaven elektrickým pohonem pro zpětné navíjení hadice s možností nouzového ručního navíjení a je umístěn v pravé zadní části účelové nástavby K bodu 28 přílohy č. 1 CAS je v přední části vybavena pevně zabudovanou dálkově ovládanou lafetovou proudnicí pro plný a roztříštěný proud se jmenovitým výkonem nejvíce l.min-1. Dále je účelová nástavba v horní části vybavena přípojným prvkem pro napojení odnímatelné lafetové proudnice K bodu 30 přílohy č. 1 Žebřík pro výstup na střechu účelové nástavby je svařovaný a je umístěn na zadní straně účelové nástavby vpravo. Příčle a štěřiny žebříku mají vysokou torzní tuhost a jsou svařeny. Prostor výstupu na žebřík je osvětlen K bodu 35 přílohy č. 1 Oranžová blikající světla na zadní stěně účelové nástavby jsou v provedení LED a jsou sdružena do jednoho celku, v počtu nejméně osmi světelných zdrojů. Světla jsou zapuštěna do nástavby CAS K bodu 36 přílohy č. 1 Pro barevnou úpravu CAS je použita bílá barva RAL 9003 a červená barva RAL Zadavatel připouští provedení technologií polepu K bodu 36 přílohy č. 1 Na zadní straně karosérie účelové nástavby je v souladu s předpisem EHK 48/2008 umístěno úplné obrysové značení v barvě červené, na obou bočních stranách karosérie účelové nástavby a kabiny osádky je v celé délce bílého zvýrazňujícího pruhu umístěno liniové značení v barvě bílé. Výška bílého zvýrazňujícího pruhu včetně výšky liniového značení podle EHK 48 je nejvíce 350 mm K bodu 37 přílohy č. 1 V bílém zvýrazňujícím vodorovném pruhu na obou předních dveřích kabiny osádky je umístěn nápis s označením dislokace jednotky. V prvním řádku je text SBOR DOBROVOLNÝCH HASIČŮ, v druhém řádku je název obce LUDGEŘOVICE K bodu 39 přílohy č. 1 Na pravé straně zadní části karoserie je umístěn nápis s textem ve třech řádcích s černým písmem na bílé ploše o výšce písma 14 mm. V prvním řádku je text POŘÍZENO S PŘISPĚNÍM, v druhém řádku je FONDU ZÁBRANY ŠKOD a ve třetím řádku je ČESKÉ KANCELÁŘE POJISTITELŮ K bodu 42 přílohy č. 1 Na stínící cloně (stínítko) v přední části karosérie kabiny osádky je umístěn nápis HASIČI o výšce písma 100 až 200 mm K bodu 37 a 42 přílohy č. 1 Veškeré nápisy jsou provedeny kolmým bezpatkovým písmem, písmeny velké abecedy. Grafický návrh provedení nápisů a ostatních polepů bude před samotnou aplikací předložen zadavateli ke konzultaci. Stránka 5

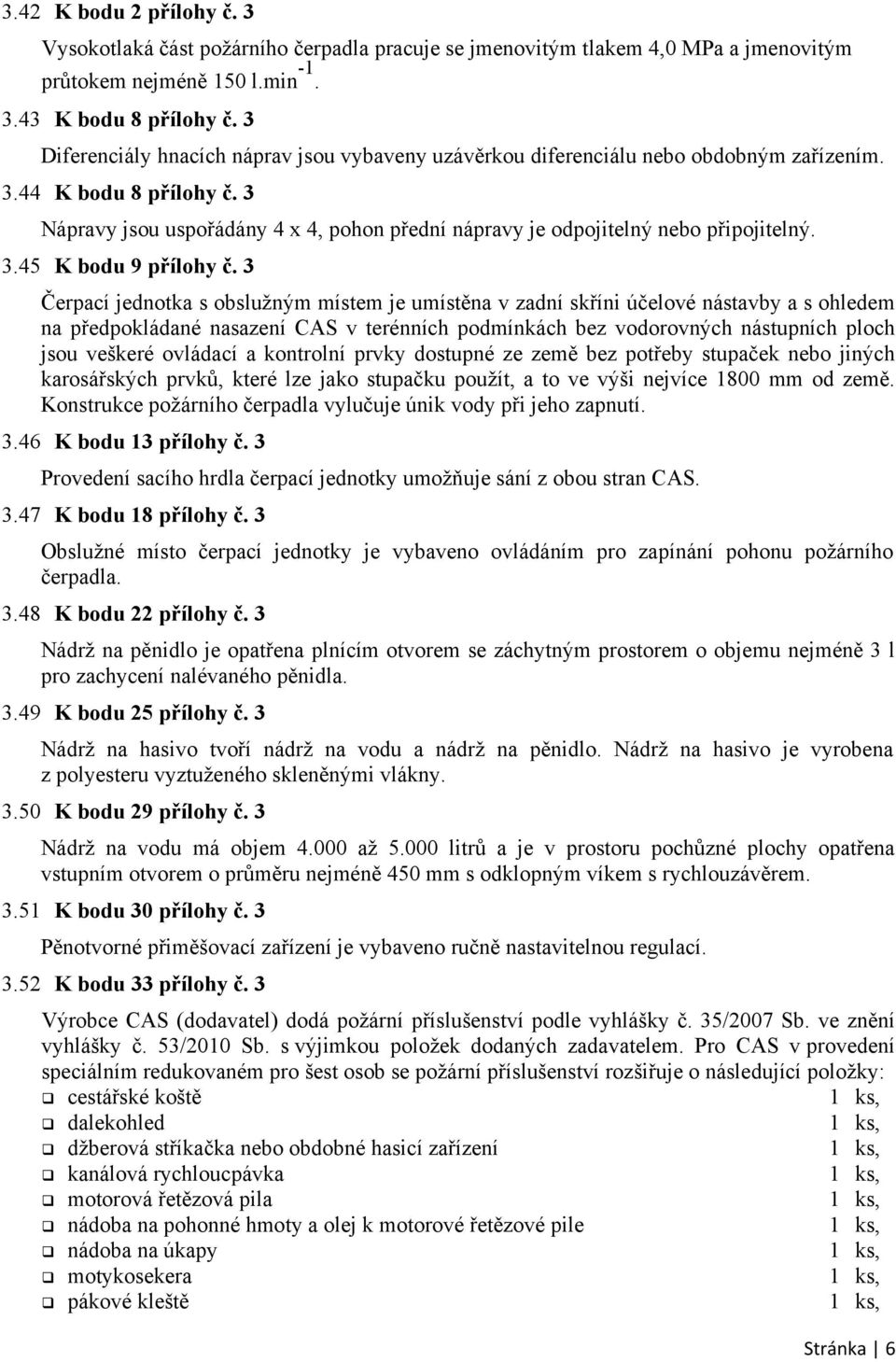

6 3.42 K bodu 2 přílohy č. 3 Vysokotlaká část požárního čerpadla pracuje se jmenovitým tlakem 4,0 MPa a jmenovitým průtokem nejméně 150 l.min K bodu 8 přílohy č. 3 Diferenciály hnacích náprav jsou vybaveny uzávěrkou diferenciálu nebo obdobným zařízením K bodu 8 přílohy č. 3 Nápravy jsou uspořádány 4 x 4, pohon přední nápravy je odpojitelný nebo připojitelný K bodu 9 přílohy č. 3 Čerpací jednotka s obslužným místem je umístěna v zadní skříni účelové nástavby a s ohledem na předpokládané nasazení CAS v terénních podmínkách bez vodorovných nástupních ploch jsou veškeré ovládací a kontrolní prvky dostupné ze země bez potřeby stupaček nebo jiných karosářských prvků, které lze jako stupačku použít, a to ve výši nejvíce 1800 mm od země. Konstrukce požárního čerpadla vylučuje únik vody při jeho zapnutí K bodu 13 přílohy č. 3 Provedení sacího hrdla čerpací jednotky umožňuje sání z obou stran CAS K bodu 18 přílohy č. 3 Obslužné místo čerpací jednotky je vybaveno ovládáním pro zapínání pohonu požárního čerpadla K bodu 22 přílohy č. 3 Nádrž na pěnidlo je opatřena plnícím otvorem se záchytným prostorem o objemu nejméně 3 l pro zachycení nalévaného pěnidla K bodu 25 přílohy č. 3 Nádrž na hasivo tvoří nádrž na vodu a nádrž na pěnidlo. Nádrž na hasivo je vyrobena z polyesteru vyztuženého skleněnými vlákny K bodu 29 přílohy č. 3 Nádrž na vodu má objem až litrů a je v prostoru pochůzné plochy opatřena vstupním otvorem o průměru nejméně 450 mm s odklopným víkem s rychlouzávěrem K bodu 30 přílohy č. 3 Pěnotvorné přiměšovací zařízení je vybaveno ručně nastavitelnou regulací K bodu 33 přílohy č. 3 Výrobce CAS (dodavatel) dodá požární příslušenství podle vyhlášky č. 35/2007 Sb. ve znění vyhlášky č. 53/2010 Sb. s výjimkou položek dodaných zadavatelem. Pro CAS v provedení speciálním redukovaném pro šest osob se požární příslušenství rozšiřuje o následující položky: cestářské koště dalekohled džberová stříkačka nebo obdobné hasicí zařízení kanálová rychloucpávka motorová řetězová pila nádoba na pohonné hmoty a olej k motorové řetězové pile nádoba na úkapy motykosekera pákové kleště Stránka 6

7 pěnotvorná proudnice na střední pěnu pěnotvorný nástavec na vysokotlakou proudnici (zařízení pro prvotní zásah) prodlužovací kabel 230 V na navijáku 25 m průtokový kartáč na mytí s hadicí 25 x 10 přechod 110/75 přechod 52/25 přenosné výstražné světlo oranžové barvy přenosný kulový kohout přikrývka (deka) v obalu pytel polyetylénový ruční svítilna s dobíjecími akumulátory rukavice lékařské pro jednorázové použití nesterilní sací nástavec na pěnidlo skříňka s elektrotechnickými nástroji 3.53 K bodu 33 přílohy č. 3 Zadavatel dodá pro upevnění do úložného prostoru CAS následující položky vlastního požárního příslušenství: batoh první pomoci - lekárnička velikosti III. brodící kalhoty (prsačky) cestářské koště dalekohled deflektor C52 dekontaminační prostředky detekční přístroj hořlavých plynů a par (explozimetr kalibrovaný na metan) Drager XAM 2500 dřevorubecká lopatka dýchací přístroj Drager PA 90 džberová stříkačka - hasící vak ERMAK 20l plátěný ejektor stojatý externí hadice vzduchová se vzduchovou pistolí hadicový držák v obalu hadicový můstek hasičský polohovací pás helma dřevorubecká hliníkový kufr s nářadím na otevírání dveří a měřicí přístroje - 46x33x15 cm hydrantový nástavec izolovaná požární hadice 42x20 m izolovaná požární hadice 52x20 m izolovaná požární hadice 75x20 m izolovaná požární hadice 75x5 m ježek komínový kalové čerpadlo ROBIN EY 15 - benzínový agregát kanálová rychloucpávka kanálový krtek C52 kbelík 10 l klíč k nadzemnímu hydrantu klíč k podzemnímu hydrantu klíč na hadice a armatury 75/52 klíč na sací hadice kombinovaná proudnice 52 JET 52 Turbosupon koš odpadní plastový 5 ks, 15 ks, 1 ks. 6 ks, 10 ks, 8 ks, 1 ks Stránka 7

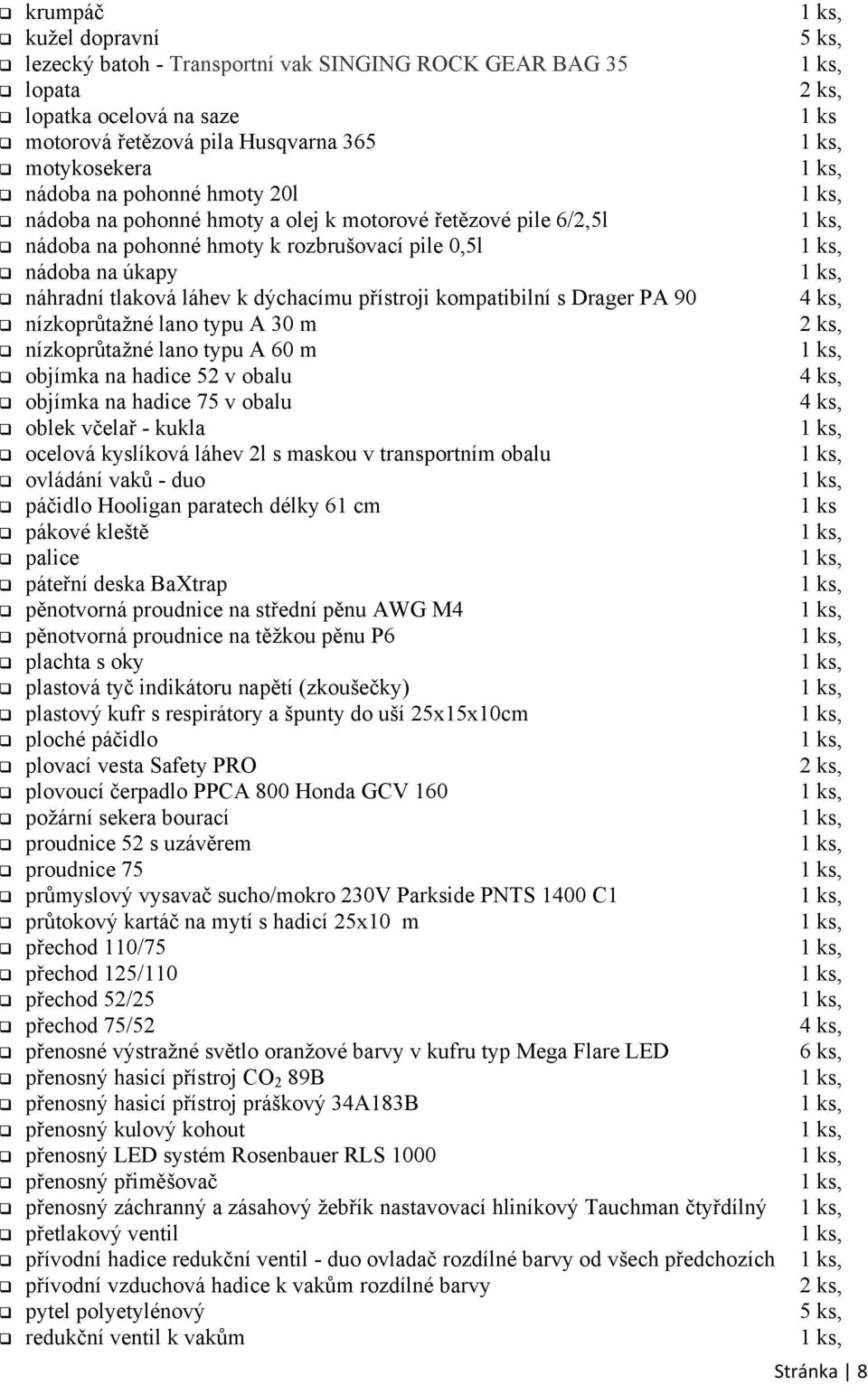

8 krumpáč kužel dopravní 5 ks, lezecký batoh - Transportní vak SINGING ROCK GEAR BAG 35 lopata lopatka ocelová na saze 1 ks motorová řetězová pila Husqvarna 365 motykosekera nádoba na pohonné hmoty 20l nádoba na pohonné hmoty a olej k motorové řetězové pile 6/2,5l nádoba na pohonné hmoty k rozbrušovací pile 0,5l nádoba na úkapy náhradní tlaková láhev k dýchacímu přístroji kompatibilní s Drager PA 90 nízkoprůtažné lano typu A 30 m nízkoprůtažné lano typu A 60 m objímka na hadice 52 v obalu objímka na hadice 75 v obalu oblek včelař - kukla ocelová kyslíková láhev 2l s maskou v transportním obalu ovládání vaků - duo páčidlo Hooligan paratech délky 61 cm 1 ks pákové kleště palice páteřní deska BaXtrap pěnotvorná proudnice na střední pěnu AWG M4 pěnotvorná proudnice na těžkou pěnu P6 plachta s oky plastová tyč indikátoru napětí (zkoušečky) plastový kufr s respirátory a špunty do uší 25x15x10cm ploché páčidlo plovací vesta Safety PRO plovoucí čerpadlo PPCA 800 Honda GCV 160 požární sekera bourací proudnice 52 s uzávěrem proudnice 75 průmyslový vysavač sucho/mokro 230V Parkside PNTS 1400 C1 průtokový kartáč na mytí s hadicí 25x10 m přechod 110/75 přechod 125/110 přechod 52/25 přechod 75/52 přenosné výstražné světlo oranžové barvy v kufru typ Mega Flare LED 6 ks, přenosný hasicí přístroj CO 2 89B přenosný hasicí přístroj práškový 34A183B přenosný kulový kohout přenosný LED systém Rosenbauer RLS 1000 přenosný přiměšovač přenosný záchranný a zásahový žebřík nastavovací hliníkový Tauchman čtyřdílný přetlakový ventil přívodní hadice redukční ventil - duo ovladač rozdílné barvy od všech předchozích přívodní vzduchová hadice k vakům rozdílné barvy pytel polyetylénový 5 ks, redukční ventil k vakům Stránka 8

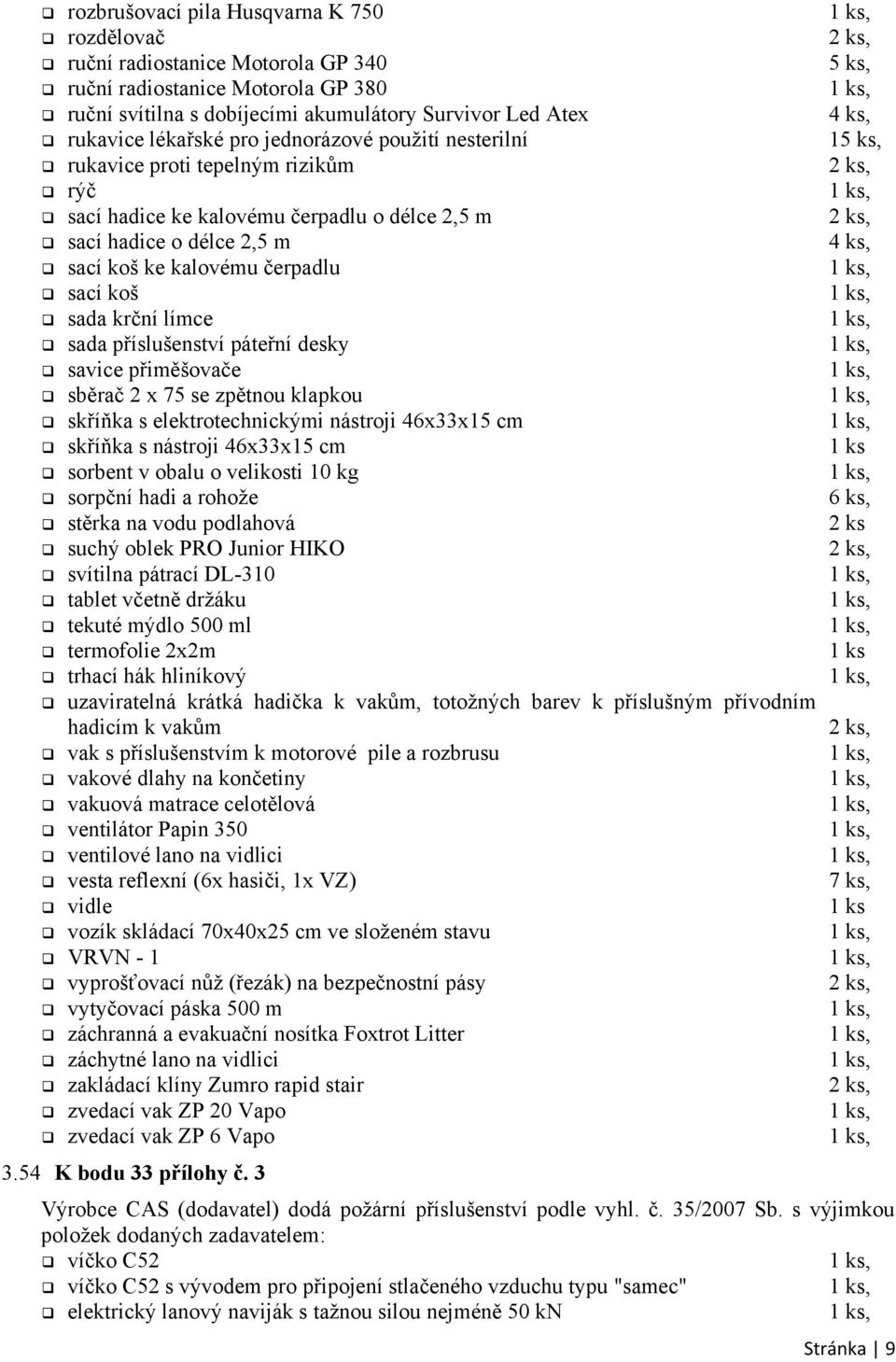

9 rozbrušovací pila Husqvarna K 750 rozdělovač ruční radiostanice Motorola GP 340 ruční radiostanice Motorola GP 380 ruční svítilna s dobíjecími akumulátory Survivor Led Atex rukavice lékařské pro jednorázové použití nesterilní rukavice proti tepelným rizikům rýč sací hadice ke kalovému čerpadlu o délce 2,5 m sací hadice o délce 2,5 m sací koš ke kalovému čerpadlu sací koš sada krční límce sada příslušenství páteřní desky savice přiměšovače sběrač 2 x 75 se zpětnou klapkou skříňka s elektrotechnickými nástroji 46x33x15 cm skříňka s nástroji 46x33x15 cm sorbent v obalu o velikosti 10 kg sorpční hadi a rohože stěrka na vodu podlahová suchý oblek PRO Junior HIKO svítilna pátrací DL-310 tablet včetně držáku tekuté mýdlo 500 ml termofolie 2x2m trhací hák hliníkový uzaviratelná krátká hadička k vakům, totožných barev k příslušným přívodním hadicím k vakům vak s příslušenstvím k motorové pile a rozbrusu vakové dlahy na končetiny vakuová matrace celotělová ventilátor Papin 350 ventilové lano na vidlici vesta reflexní (6x hasiči, 1x VZ) vidle vozík skládací 70x40x25 cm ve složeném stavu VRVN - 1 vyprošťovací nůž (řezák) na bezpečnostní pásy vytyčovací páska 500 m záchranná a evakuační nosítka Foxtrot Litter záchytné lano na vidlici zakládací klíny Zumro rapid stair zvedací vak ZP 20 Vapo zvedací vak ZP 6 Vapo 3.54 K bodu 33 přílohy č. 3 5 ks, 15 ks, 1 ks 6 ks, 2 ks 1 ks 7 ks, 1 ks Výrobce CAS (dodavatel) dodá požární příslušenství podle vyhl. č. 35/2007 Sb. s výjimkou položek dodaných zadavatelem: víčko C52 víčko C52 s vývodem pro připojení stlačeného vzduchu typu "samec" elektrický lanový naviják s tažnou silou nejméně 50 kn Stránka 9

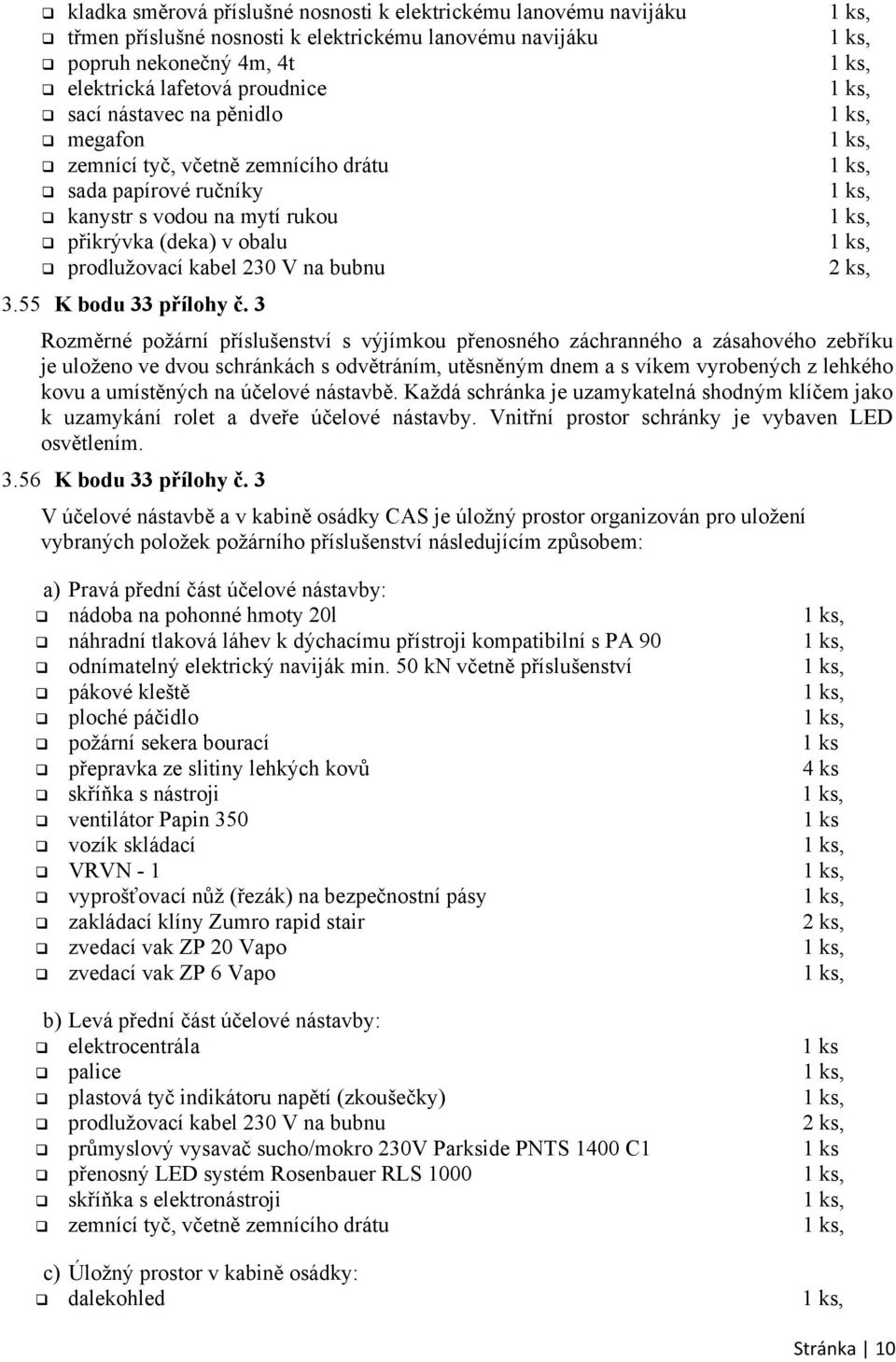

10 kladka směrová příslušné nosnosti k elektrickému lanovému navijáku třmen příslušné nosnosti k elektrickému lanovému navijáku popruh nekonečný 4m, 4t elektrická lafetová proudnice sací nástavec na pěnidlo megafon zemnící tyč, včetně zemnícího drátu sada papírové ručníky kanystr s vodou na mytí rukou přikrývka (deka) v obalu prodlužovací kabel 230 V na bubnu 3.55 K bodu 33 přílohy č. 3 Rozměrné požární příslušenství s výjímkou přenosného záchranného a zásahového zebříku je uloženo ve dvou schránkách s odvětráním, utěsněným dnem a s víkem vyrobených z lehkého kovu a umístěných na účelové nástavbě. Každá schránka je uzamykatelná shodným klíčem jako k uzamykání rolet a dveře účelové nástavby. Vnitřní prostor schránky je vybaven LED osvětlením K bodu 33 přílohy č. 3 V účelové nástavbě a v kabině osádky CAS je úložný prostor organizován pro uložení vybraných položek požárního příslušenství následujícím způsobem: a) Pravá přední část účelové nástavby: nádoba na pohonné hmoty 20l náhradní tlaková láhev k dýchacímu přístroji kompatibilní s PA 90 odnímatelný elektrický naviják min. 50 kn včetně příslušenství pákové kleště ploché páčidlo požární sekera bourací 1 ks přepravka ze slitiny lehkých kovů 4 ks skříňka s nástroji ventilátor Papin ks vozík skládací VRVN - 1 vyprošťovací nůž (řezák) na bezpečnostní pásy zakládací klíny Zumro rapid stair zvedací vak ZP 20 Vapo zvedací vak ZP 6 Vapo b) Levá přední část účelové nástavby: elektrocentrála 1 ks palice plastová tyč indikátoru napětí (zkoušečky) prodlužovací kabel 230 V na bubnu průmyslový vysavač sucho/mokro 230V Parkside PNTS 1400 C1 1 ks přenosný LED systém Rosenbauer RLS 1000 skříňka s elektronástroji zemnící tyč, včetně zemnícího drátu c) Úložný prostor v kabině osádky: dalekohled Stránka 10

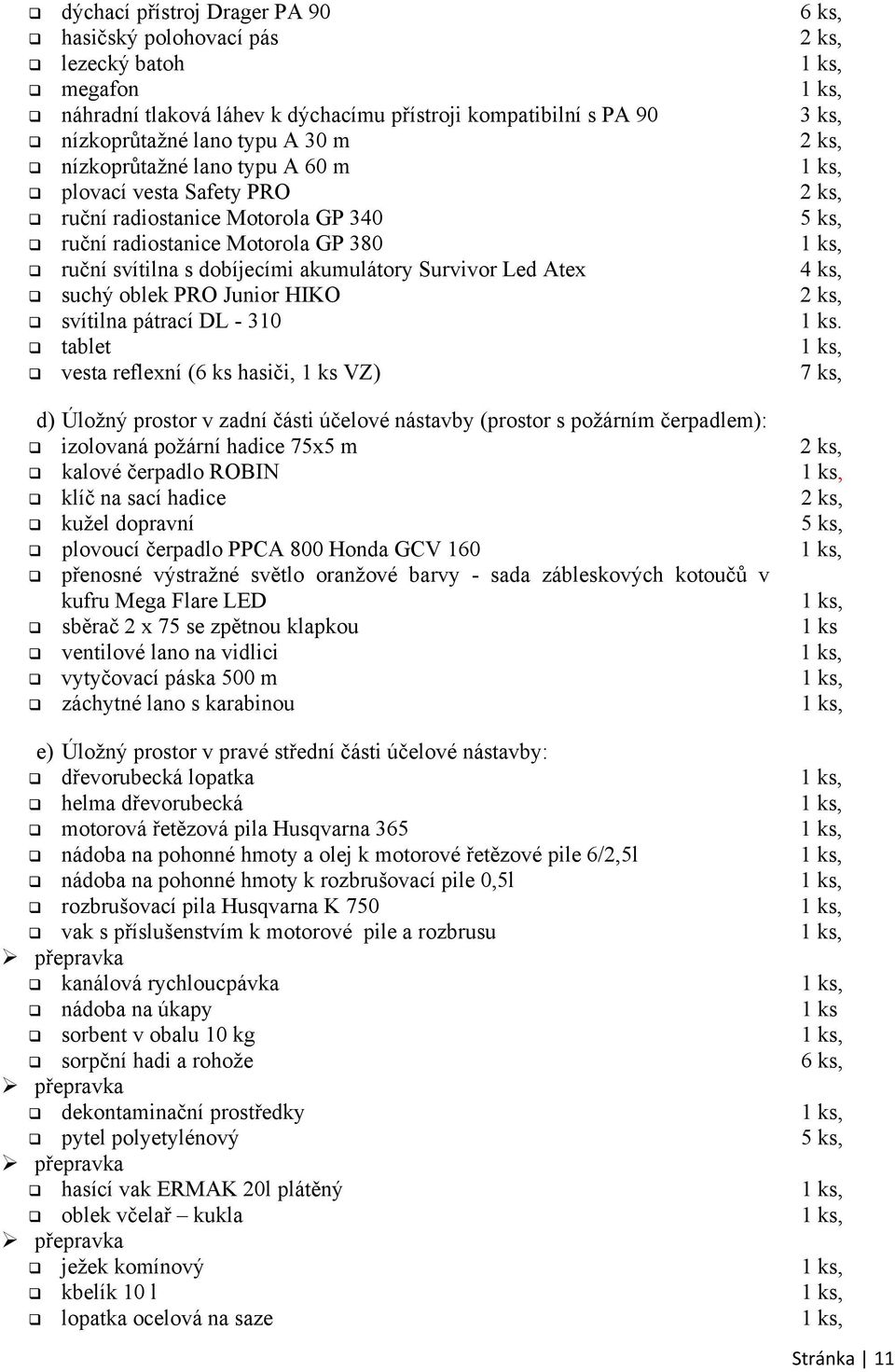

11 dýchací přístroj Drager PA 90 6 ks, hasičský polohovací pás lezecký batoh megafon náhradní tlaková láhev k dýchacímu přístroji kompatibilní s PA 90 3 ks, nízkoprůtažné lano typu A 30 m nízkoprůtažné lano typu A 60 m plovací vesta Safety PRO ruční radiostanice Motorola GP ks, ruční radiostanice Motorola GP 380 ruční svítilna s dobíjecími akumulátory Survivor Led Atex suchý oblek PRO Junior HIKO svítilna pátrací DL ks. tablet vesta reflexní (6 ks hasiči, 1 ks VZ) 7 ks, d) Úložný prostor v zadní části účelové nástavby (prostor s požárním čerpadlem): izolovaná požární hadice 75x5 m kalové čerpadlo ROBIN klíč na sací hadice kužel dopravní 5 ks, plovoucí čerpadlo PPCA 800 Honda GCV 160 přenosné výstražné světlo oranžové barvy - sada zábleskových kotoučů v kufru Mega Flare LED sběrač 2 x 75 se zpětnou klapkou 1 ks ventilové lano na vidlici vytyčovací páska 500 m záchytné lano s karabinou e) Úložný prostor v pravé střední části účelové nástavby: dřevorubecká lopatka helma dřevorubecká motorová řetězová pila Husqvarna 365 nádoba na pohonné hmoty a olej k motorové řetězové pile 6/2,5l nádoba na pohonné hmoty k rozbrušovací pile 0,5l rozbrušovací pila Husqvarna K 750 vak s příslušenstvím k motorové pile a rozbrusu přepravka kanálová rychloucpávka nádoba na úkapy 1 ks sorbent v obalu 10 kg sorpční hadi a rohože 6 ks, přepravka dekontaminační prostředky pytel polyetylénový 5 ks, přepravka hasící vak ERMAK 20l plátěný oblek včelař kukla přepravka ježek komínový kbelík 10 l lopatka ocelová na saze Stránka 11

12 rukavice proti tepelným rizikům f) Úložný prostor v levé střední části účelové nástavby: batoh první pomoci obsahově min. vel. lekárničky III. externí hadice vzduchová se vzduchovou pistolí kanystr s vodou na mytí rukou (popř. napojení z nádrže) koš odpadní plastový 1 ks ocelová kyslíková láhev 2l s maskou v transportním obalu plachta s oky plast box s respirátory a špunty do uší průtokový kartáč na mytí s hadicí 25x10 m přikrývka (deka) v obalu sada krční límce sada papírové ručníky sada příslušenství páteřní desky tekuté mýdlo 500 ml termofolie 2x2m vakuová matrace celotělová vakuové dlahy na končetiny vyprošťovací nůž (řezák) na bezpečnostní pásy záchranná a evakuační nosítka Foxtrot Litter g) Úložný prostor v pravé zadní části účelové nástavby: ejektor stojatý hadicový koš (kazeta) hydrantový nástavec izolovaná požární hadice 52x20 m izolovaná požární hadice 75x20 m 8 ks, klíč k nadzemnímu hydrantu klíč k podzemnímu hydrantu klíč na hadice a armatury 75/52 nástavec na pěnu pro proudnici průtokového navijáku objímka na hadice 52 v obalu objímka na hadice 75 v obalu přechod 110/75 přechod 125/110 přechod 52/25 přechod 75/52 přenosný kulový kohout přenosný přiměšovač přetlakový ventil rozdělovač savice přiměšovače uložení v přenosné kazetě na hadice po dvou kusech izolovaná požární hadice 52x20m h) Úložný prostor v levé zadní části účelové nástavby: deflektor C52 hadicový koš (kazeta) hliníkový kufr s nářadím na otevírání dveří a měř. přístroje izolovaná požární hadice 42x20 m samostatná v kotouči kanálový krtek C52 Stránka 12

13 klíč na hadice a armatury 75/52 kombinovaná proudnice 52 JET 52 Turbosupon páčidlo Hooligan paratech délky 61 cm pěnotvorná proudnice na střední pěnu AWG M4 pěnotvorná proudnice na těžkou pěnu P6 proudnice 52 s uzávěrem proudnice 75 přenosný hasicí přístroj CO2 89B přenosný hasicí přístroj práškový 34A183B rozdělovač uložení v přenosné kazetě na hadice po dvou kusech izolovaná požární hadice 52x20m i) Pochůzná plocha účelové nástavby: hadicový můstek trhací hák hliníkový j) Pochůzná plocha účelové nástavby podélné schránky z lehkého kovu: krumpáč cestářské koště lopata motykosekera vidle 1 ks sací hadice o délce 2,5 m sací koš sací nástavec na pěnidlo stěrka na vodu podlahová 2 ks 3.54 K bodu 33 přílohy č. 3 Drobné požární příslušenství je uloženo v osmi přenosných schránkách umístěných v úložném prostoru účelové nástavby K bodu 33 přílohy č. 3 Prostorová a hmotnostní rezerva, která je určena pro uložení nadstandardního požárního příslušenství o hmotnosti nejméně 100 kg, je situována v přední pravé části účelové nástavby. Součástí prostorové a hmotnostní rezervy je přepravka ze slitiny lehkých kovů o nosnosti 100 kg K bodu 35 přílohy č. 3 V přepravních kazetách na hadice jsou po dvou uloženy izolované požární hadice, a to čtyři kusy 52x20m. Kazety jsou uloženy po obou stranách vozidla, jedna z nich je vždy trvale připojena na výtlakové hrdlo čerpadla a upravena pro přenos rozdělovače. 4. CAS je vybavena zařízením k řízení provozu účelové nástavby typu CAN-bus, s následujícími funkcemi: záznam dat, chybový deník, maximální dosažené otáčky požárního čerpadla, diagnostika, uzavření rolet a dveří, zasunutí osvětlovacího stožáru, monitorování mezních provozních stavů na požárním čerpadle, a to tlak, otáčky, rychlost jízdy se zapnutým pomocným pohonem, signalizace zapnutí pomocného pohonu pro požární čerpadlo při jízdě, ovládání osvětlení okolí automobilu a výstražné oranžové rampy na zádi účelové nástavby z prostoru obsluhy požárního čerpadla a z kabiny osádky, Stránka 13

14 automatické plnění vodní nádrže z hydrantu, automatické ukončení odvodnění požárního čerpadla, zobrazení kontrolních údajů podvozkové části a účelové nástavby včetně motohodin, otáček motoru a požárního čerpadla a mazacího tlaku, zobrazení stavu nabití akumulátorových baterií, signalizace přehřátí pohonu čerpacího zařízení, akustická signalizace nízkého množství pohonných hmot a hasiva, automatické zasunutí osvětlovacího stožáru při uvolnění ruční brzdy včetně automatického vypnutí světel na osvětlovacím stožáru, zapnutí a vypnutí předních doplňkových výstražných modrých světel, automatizovaný provoz se zavodněním požárního čerpadla a tlakovou regulací, upozornění na chybnou obsluhu formou textového hlášení s akustickou signalizací), systém plánované údržby v účelové nástavbě CAS, ovládání osvětlovacího stožáru. 5. CAS je vybavena zařízením ABS. 6. Přední část CAS je v prostoru rámu podvozku vybavena odnímatelným elektrickým lanovým navijákem podle ČSN EN A1 s tažnou sílou ve vodorovné rovině nejméně 50 kn s úhlem náběhu β nejméně 15 a s jištěním proti přetížení a délkou lana nejméně 25 metrů. Lanový naviják je opatřen nepromokavým obalem. Ovládání navijáku je bezdrátové (bezkabelové). Dále je zadní část CAS upravena pro upevnění odnímatelného elektrického lanového navijáku, který při upevnění nezasahuje do zadního nájezdového úhlu. 7. Zadní část požární účelové nástavby je v prostoru rámu podvozku vybavena tažným zařízením pro přívěs s nájezdovou brzdou o hmotnosti kg. 8. Zadní část účelové nástavby CAS je vybavena kamerou pro sledování prostoru za CAS z místa řidiče. Kamera je vyhřívaná, odolná proti prachu a vodě a zobrazovací část o velikosti nejméně 5 je umístěna v zorném poli řidiče. 9. Zadní část účelové nástavby CAS je vybavena pracovními LED světlomety pro osvětlení prostoru za CAS. Zapnutí pracovních světel je z místa strojníka (řidiče) a spouštění těchto světel je nezávislé na zařazeném zpátečním rychlostním stupni. 10. Levá přední část úložného prostoru účelové nástavby je vybavena elektrickou zásuvkou 12V a 230V. 11. Prostor čerpací jednotky je v zadní části účelové nástavby vybaven elektrickou zásuvkou 12V. 12. Levá prostřední část úložného prostoru účelové nástavby je vybavena elektrickou zásuvkou 12V, vývodem stlačeného vzduchu s rychlospojkou pro připojení vzduchové hadice a vývodem D Na pochůzné ploše účelové nástavby CAS je umístěná 360-ti stupňová kamera, pro sledování prostoru pochůzné plochy účelové nástavby CAS z místa řidiče. Kamera je bezzáznamová, vyhřívaná, odolná proti prachu a vodě a zobrazovací část je umístěna v zorném poli řidiče. 14. Obě nápravy jsou osazeny koly vybavenými pneumatikami konstruovanými pro provoz na blátě a sněhu a s výrobním označením M+S. U přední nápravy jsou použity pneumatiky s indexem nosnosti nejméně 160, indexem rychlosti nejméně K. 15. Součástí CAS je povinná výbava motorových a přípojných vozidel stanovená právním předpisem. Náhradní kolo k CAS je dodáno samostatně, příbalem. 16. S ohledem na složité terénní podmínky a kopcovitý ráz krajiny, ve kterých se předpokládá provoz CAS, je pro CAS použit automobilový podvozek se jmenovitým měrným výkonem nejméně 15 kw.1000kg-1 největší technicky přípustné hmotnosti CAS. Stránka 14

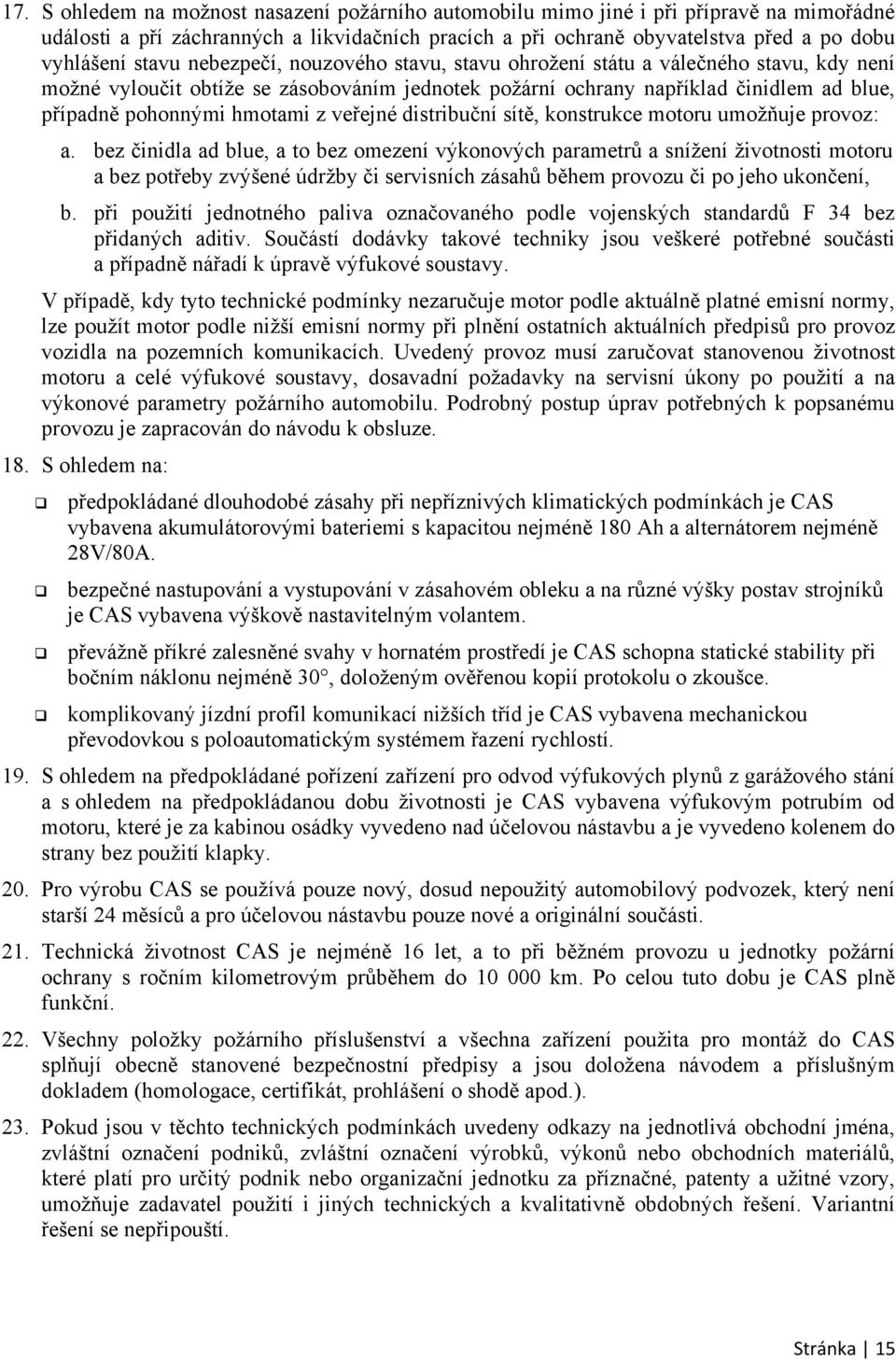

15 17. S ohledem na možnost nasazení požárního automobilu mimo jiné i při přípravě na mimořádné události a pří záchranných a likvidačních pracích a při ochraně obyvatelstva před a po dobu vyhlášení stavu nebezpečí, nouzového stavu, stavu ohrožení státu a válečného stavu, kdy není možné vyloučit obtíže se zásobováním jednotek požární ochrany například činidlem ad blue, případně pohonnými hmotami z veřejné distribuční sítě, konstrukce motoru umožňuje provoz: a. bez činidla ad blue, a to bez omezení výkonových parametrů a snížení životnosti motoru a bez potřeby zvýšené údržby či servisních zásahů během provozu či po jeho ukončení, b. při použití jednotného paliva označovaného podle vojenských standardů F 34 bez přidaných aditiv. Součástí dodávky takové techniky jsou veškeré potřebné součásti a případně nářadí k úpravě výfukové soustavy. V případě, kdy tyto technické podmínky nezaručuje motor podle aktuálně platné emisní normy, lze použít motor podle nižší emisní normy při plnění ostatních aktuálních předpisů pro provoz vozidla na pozemních komunikacích. Uvedený provoz musí zaručovat stanovenou životnost motoru a celé výfukové soustavy, dosavadní požadavky na servisní úkony po použití a na výkonové parametry požárního automobilu. Podrobný postup úprav potřebných k popsanému provozu je zapracován do návodu k obsluze. 18. S ohledem na: předpokládané dlouhodobé zásahy při nepříznivých klimatických podmínkách je CAS vybavena akumulátorovými bateriemi s kapacitou nejméně 180 Ah a alternátorem nejméně 28V/80A. bezpečné nastupování a vystupování v zásahovém obleku a na různé výšky postav strojníků je CAS vybavena výškově nastavitelným volantem. převážně příkré zalesněné svahy v hornatém prostředí je CAS schopna statické stability při bočním náklonu nejméně 30, doloženým ověřenou kopií protokolu o zkoušce. komplikovaný jízdní profil komunikací nižších tříd je CAS vybavena mechanickou převodovkou s poloautomatickým systémem řazení rychlostí. 19. S ohledem na předpokládané pořízení zařízení pro odvod výfukových plynů z garážového stání a s ohledem na předpokládanou dobu životnosti je CAS vybavena výfukovým potrubím od motoru, které je za kabinou osádky vyvedeno nad účelovou nástavbu a je vyvedeno kolenem do strany bez použití klapky. 20. Pro výrobu CAS se používá pouze nový, dosud nepoužitý automobilový podvozek, který není starší 24 měsíců a pro účelovou nástavbu pouze nové a originální součásti. 21. Technická životnost CAS je nejméně 16 let, a to při běžném provozu u jednotky požární ochrany s ročním kilometrovým průběhem do km. Po celou tuto dobu je CAS plně funkční. 22. Všechny položky požárního příslušenství a všechna zařízení použita pro montáž do CAS splňují obecně stanovené bezpečnostní předpisy a jsou doložena návodem a příslušným dokladem (homologace, certifikát, prohlášení o shodě apod.). 23. Pokud jsou v těchto technických podmínkách uvedeny odkazy na jednotlivá obchodní jména, zvláštní označení podniků, zvláštní označení výrobků, výkonů nebo obchodních materiálů, které platí pro určitý podnik nebo organizační jednotku za příznačné, patenty a užitné vzory, umožňuje zadavatel použití i jiných technických a kvalitativně obdobných řešení. Variantní řešení se nepřipouští. Stránka 15
