Dokonale sladěná řezná souprava pro. hladký řez. Řezné soupravy

Transkript

1 42

2 Řezné soupravy Dokonale sladěná řezná souprava pro hladký řez. Motorová pila musí do dřeva pronikat snadno a hladce. K tomu potřebuje nejen silný motor, ale především perfektně vyladěnou řeznou soupravu. Pouze když vodící lišty, řetěz a řetězka spolu ideálně ladí, může být optimálně převáděn výkon motoru na řezný výkon. Proto si společnost STIHL, jako jediný výrobce motorových pil na světě, sama vyvíjí a vyrábí pilové řetězy. Také do našich vodících lišt vkládáme unikátní technologické know-how, aby byl výkon stroje převáděn do řezu hospodárně, bez zbytečných ztrát. Pilové řetězy Vodící lišty Přehled pilových řetězů a vodících lišt 50 5 Nástroje pro ošetřování řezných souprav

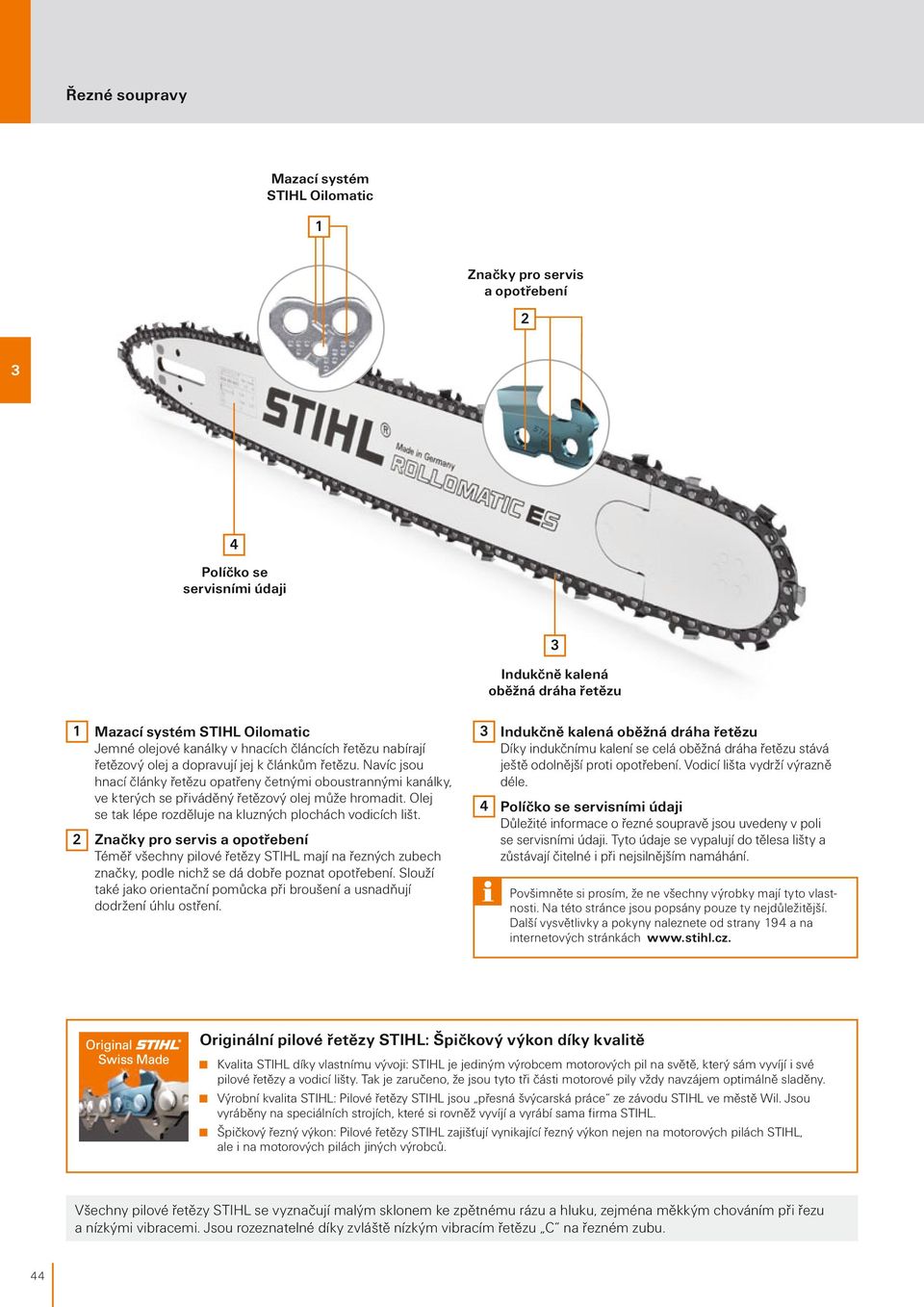

3 Řezné soupravy Mazací systém STIHL Oilomatic 1 Značky pro servis a opotřebení 2 4 Políčko se servisními údaji Indukčně kalená oběžná dráha řetězu 1 2 Mazací systém STIHL Oilomatic Jemné olejové kanálky v hnacích článcích řetězu nabírají řetězový olej a dopravují jej k článkům řetězu. Navíc jsou hnací články řetězu opatřeny četnými oboustrannými kanálky, ve kterých se přiváděný řetězový olej může hromadit. Olej se tak lépe rozděluje na kluzných plochách vodicích lišt. Značky pro servis a opotřebení Téměř všechny pilové řetězy STIHL mají na řezných zubech značky, podle nichž se dá dobře poznat opotřebení. Slouží také jako orientační pomůcka při broušení a usnadňují dodržení úhlu ostření. 4 Indukčně kalená oběžná dráha řetězu Díky indukčnímu kalení se celá oběžná dráha řetězu stává ještě odolnější proti opotřebení. Vodicí lišta vydrží výrazně déle. Políčko se servisními údaji Důležité informace o řezné soupravě jsou uvedeny v poli se servisními údaji. Tyto údaje se vypalují do tělesa lišty a zůstávají čitelné i při nejsilnějším namáhání. Povšimněte si prosím, že ne všechny výrobky mají tyto vlastnosti. Na této stránce jsou popsány pouze ty nejdůležitější. Další vysvětlivky a pokyny naleznete od strany 194 a na internetových stránkách Originální pilové řetězy STIHL: Špičkový výkon díky kvalitě Kvalita STIHL díky vlastnímu vývoji: STIHL je jediným výrobcem motorových pil na světě, který sám vyvíjí i své pilové řetězy a vodicí lišty. Tak je zaručeno, že jsou tyto tři části motorové pily vždy navzájem optimálně sladěny. Výrobní kvalita STIHL: Pilové řetězy STIHL jsou přesná švýcarská práce ze závodu STIHL ve městě Wil. Jsou vyráběny na speciálních strojích, které si rovněž vyvíjí a vyrábí sama firma STIHL. Špičkový řezný výkon: Pilové řetězy STIHL zajišťují vynikající řezný výkon nejen na motorových pilách STIHL, ale i na motorových pilách jiných výrobců. Všechny pilové řetězy STIHL se vyznačují malým sklonem ke zpětnému rázu a hluku, zejména měkkým chováním při řezu a nízkými vibracemi. Jsou rozeznatelné díky zvláště nízkým vibracím řetězu C na řezném zubu. 44

4 Pilový řetěz Picco Micro Mini (PMM) První pilový řetěz STIHL s nízkými vibracemi určený pro základní třídu. Robustní pilový řetěz s nízkými zpětnými rázy snášející zatížení a s obzvláště vysokým řezným výkonem díky mimořádně úzké řezné spáře..25" / 8 " 1,1 mm 610 Pilový řetěz Picco Micro (PM) STIHL Rapid Duro (RD) Exkluzivně od společnosti STIHL: / 8 "- pilový řetěz Picco Micro (PM). Tento řetěz bez zpětných rázů a vibrací byl vyvinut speciálně pro lehké a kompaktní motorové pily. Kombinuje silný řezný výkon a vysokou jakost řezu a vysoký pracovní komfort. Varianta se vyznačuje velmi plochou a úzkou konstrukcí v kombinaci s malým článkováním řetězu. Je ideální pro výškový vyvětvovač. Hnací články lze obdržet v tloušťkách 1,1 a 1, mm..25" / 8 " 1,1 mm 670 1, mm 66 Pilové řetězy Přesná "švýcarská práce" ze závodu STIHL ve švýcarském Wilu NOVINKA Pilový řetěz Picco Super (PS) K dodání od jara 201! Výjimečný řezný výkon a spolehlivost Elektrolyticky pochromované řezné zuby ze speciální oceli a tvrzené dříky nýtů. Optimální souhra motoru pily, vodící lišty a pilového řetězu Vedle řetězu / 8 "-PS je na trhu jednotlivý řetěz se špičatými zuby Picco. Nyní zřetelně více řezného výkonu než se všemi jinými dostupnými nízkoprofilovými řetězy s hnacím článkem 1, mm. Ještě více prostupového výkonu než pilový řetěz / 8 "-PS. Klidný běh v řezu s vibracemi menšími o 15 %. Prostupuje díky excelentnímu nasazení a velmi čisté horní ploše řezu. Na základě vysokého řezného výkonu je řetěz ideální pro použití v profesionálních lesních podnicích..25" / 8 " 1, mm 617 / 8" P PMM: Picco Micro Mini (úzké řezné vybavení) 45

5 Řezné soupravy Pilový řetěz Picco Super (PS) Pilový řetěz Rapid Micro (RM) Celosvětově první / 8 " nízko profilový pilový řetěz s nožovitými zuby. Zřetelně zvýšený řezný výkon. Klidnější chod při řezání, vynikající chování v počáteční fázi řezu, velmi čistá řezná plocha, nízká úroveň vibrací. Díky nízkému čelnímu odporu se jedná o ideální pilový řetěz pro ošetřování stromů. Ideální univerzální pilový řetěz pro zemědělství, lesnictví a stavebnictví s vynikajícími vodícími vlastnostmi a vysokým řezným výkonem..25" / 8 " 1, mm " / 8 " 1, mm 660 *1,5 mm ,6 mm Pilový řetěz Picco Duro (PD) Pilový řetěz Rapid Micro (RM) Celosvětově první nízkoprofilový pilový řetěz s tvrdokovem. Zůstává bez broušení až čtyřikrát déle ostrý než standardní pilové řetězy a má výrazně delší životnost. Obzvláště při extrémním namáhání. Navíc má Picco Duro nízké vibrace a zpětné rázy. Komfortní pilový řetěz s malými zpětnými rázy a nízkými vibracemi, měkkým chováním při řezání, malým sklonem k chvění..25" / 8 " 1, mm " / 8 " *1,5 mm 6 1,6 mm Řezbářský řetěz Rapid Micro Spezial (RMS) Pilový řetěz Rapid Super (RS) Komfortní pilový řetěz s nízkými vibracemi a velmi dobrým řezným výkonem. Díky zkrácené stříšce zubu není už nutný zvýšený tlak při zápichu. Dosahuje znatelně vyšší rychlosti zápichu než běžné pilové řetězy. Speciální řetěz pro řezbáře a pěstitele stromů..25" / 8 " Vysoce výkonný pilový řetěz pro profesionální použití s nízkými vibracemi, měkkým chováním při řezu a obzvlášť vysokým řezným a zápichovým výkonem. *1,5 mm ,6 mm " / 8 " 1, mm 661 Jak funguje: Pilové řetězy STIHL je možné dostat v různých tloušťkách hnacího článku a v různých roztečích zubů. Zjistěte pomocí tabulky správné objednací číslo dílu. Rozteč Rozteč Tloušťka hnacího článku Objednací číslo Objednací číslo Tip společnosti STIHL profesionálům: STIHL nabízí u řetězů označených * také tloušťku hnacího článku 1,5 mm. Tyto řetězy je možné montovat také na pily jiných výrobců. Váš odborný prodejce STIHL Vám rád poradí. / 8" P PMM: Picco Micro Mini (úzké řezné vybavení) 46

6 Pilový řetěz Rapid Super (RS) Pilový řetěz Rapid Duro (RD) Vysoce výkonný pilový řetěz s upraveným hnacím článkem. S malými zpětnými rázy, ale současně s mimořádně vysokým výkonem při řezání a zapichování..25" / 8 " První pilový řetěz STIHL s tvrdokovovým ostřím. Malé zpětné rázy, nízké vibrace. Zůstává bez broušení až čtyřikrát déle ostrý než standardní pilový řetěz. Díky tomu poskytuje řetěz Rapid Duro vysoký řezný výkon i při extrémním namáhání. Ideální pilový řetěz pro práci na zahradě a při úpravách krajiny. 1,6 mm " / 8 " Pilový řetěz Rapid Duro (RD) 1,6 mm 667 Pilový řetěz Rapid Duro R (RDR) Pilový řetěz s tvrdokovem, který i při častém používání a extrémně vysokém namáhání (např. znečištěné, zmrzlé dřevo) zůstává dlouho ostrý. 1,6 mm 94.25" / 8 " Speciální pilový řetěz pro nejtěžší práce hasičů, záchranných služeb a záchranných technický služeb (např. dřevo s hřebíky, kompozitní a neprůstřelné sklo). Řezné zuby jsou celoplošně vyvařeny odolnými destičkami z tvrdokovu.25" / 8 " 1,6 mm 944 Řezání palivového dříví/ údržba pozemků Zemědělství a zahradnictví Lesní hospodářství Ošetřování stromů Carving Záchranářské akce Akumulátorové motorové pily Elektrické pily Vyvětvovací pily Rozteč (palce) STIHL Oilomatic Pilové řetězy Picco Micro Mini (PMM) Dodává se v provedení Picco Micro (PM) Dodává se v provedeních u. Picco Super (PS) NOVINKA ++ Dodává se v provedení Picco Super (PS) Dodává se v provedení Picco Duro (PD) Dodává se v provedení Rapid Micro Spezial (RMS) +* +** ++** + Dodává se v provedení Rapid Micro (RM) Dodává se v provedeních,.25", / 8 " a Rapid Micro (RM) Dodává se v provedeních.25" a / 8 " Rapid Super (RS) + ++ Dodává se v provedeních.25", / 8 " a Rapid Super (RS) Dodává se v provedení / 8 " Rapid Duro (RD) Dodává se v provedení / 8 " Rapid Duro (RD) Dodává se v provedení.25" Rapid Duro R (RDR) ++ Dodává se v provedení / 8 " Vhodné + Doporučujeme * Řetězy pro pily od jiných výrobců ** U MS 192 T, MS 200 T a MS 201 T je STIHL Rapid Micro Spezial (RMS) Méně vhodné ++ Velmi doporučujeme schválen jen ve spojení s carvingovou vodicí lištou STIHL 47

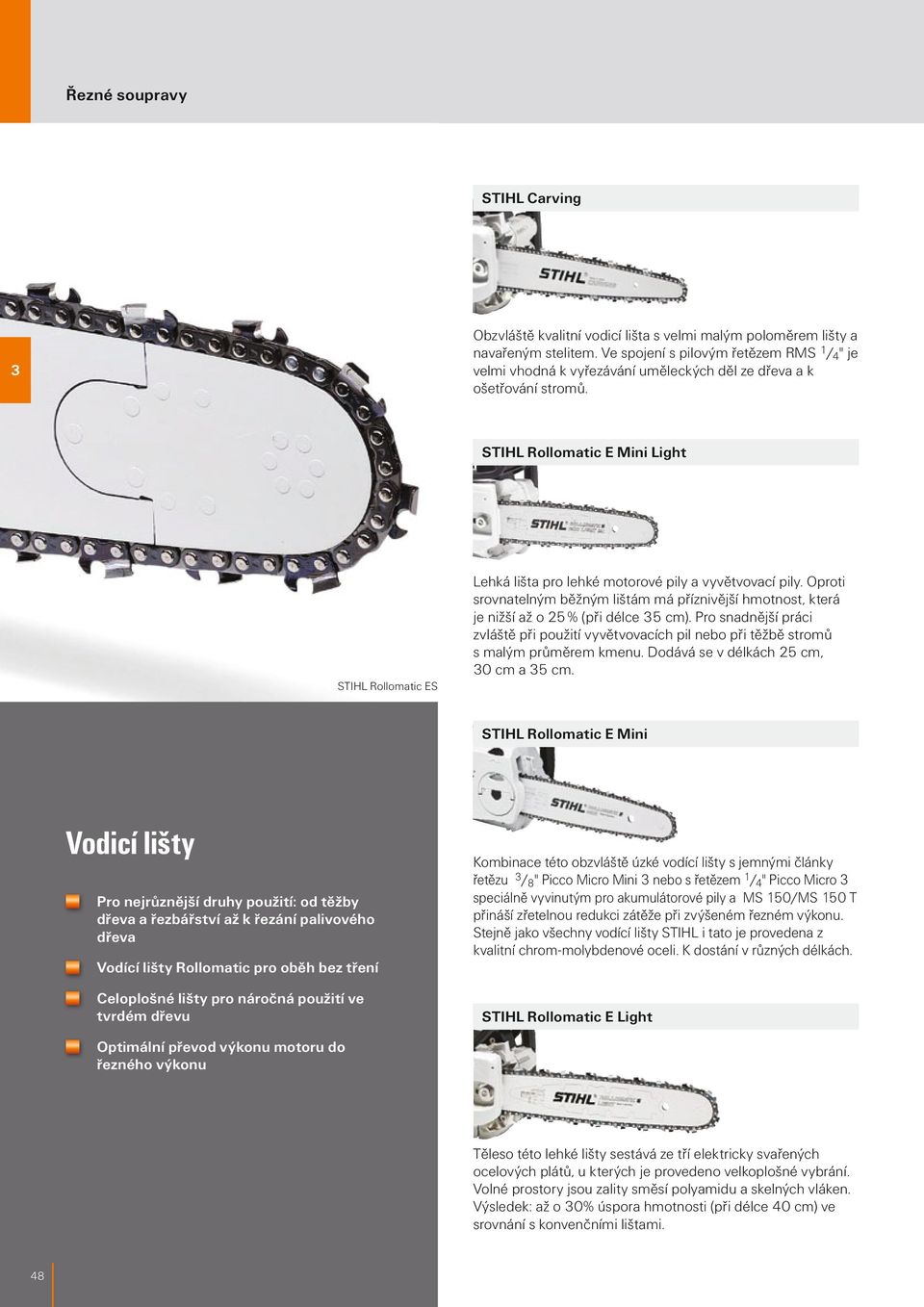

7 Řezné soupravy STIHL Carving Obzvláště kvalitní vodicí lišta s velmi malým poloměrem lišty a navařeným stelitem. Ve spojení s pilovým řetězem RMS je velmi vhodná k vyřezávání uměleckých děl ze dřeva a k ošetřování stromů. STIHL Rollomatic E Mini Light STIHL Rollomatic ES Lehká lišta pro lehké motorové pily a vyvětvovací pily. Oproti srovnatelným běžným lištám má příznivější hmotnost, která je nižší až o 25 % (při délce 5 cm). Pro snadnější práci zvláště při použití vyvětvovacích pil nebo při těžbě stromů s malým průměrem kmenu. Dodává se v délkách 25 cm, 0 cm a 5 cm. STIHL Rollomatic E Mini Vodicí lišty Pro nejrůznější druhy použití: od těžby dřeva a řezbářství až k řezání palivového dřeva Vodící lišty Rollomatic pro oběh bez tření Celoplošné lišty pro náročná použití ve tvrdém dřevu Kombinace této obzvláště úzké vodící lišty s jemnými články řetězu icco Micro Mini nebo s řetězem icco Micro speciálně vyvinutým pro akumulátorové pily a MS 150/MS 150 T přináší zřetelnou redukci zátěže při zvýšeném řezném výkonu. Stejně jako všechny vodící lišty STIHL i tato je provedena z kvalitní chrom-molybdenové oceli. K dostání v různých délkách. STIHL Rollomatic E Light Optimální převod výkonu motoru do řezného výkonu Těleso této lehké lišty sestává ze tří elektricky svařených ocelových plátů, u kterých je provedeno velkoplošné vybrání. Volné prostory jsou zality směsí polyamidu a skelných vláken. Výsledek: až o 0% úspora hmotnosti (při délce 40 cm) ve srovnání s konvenčními lištami. 48

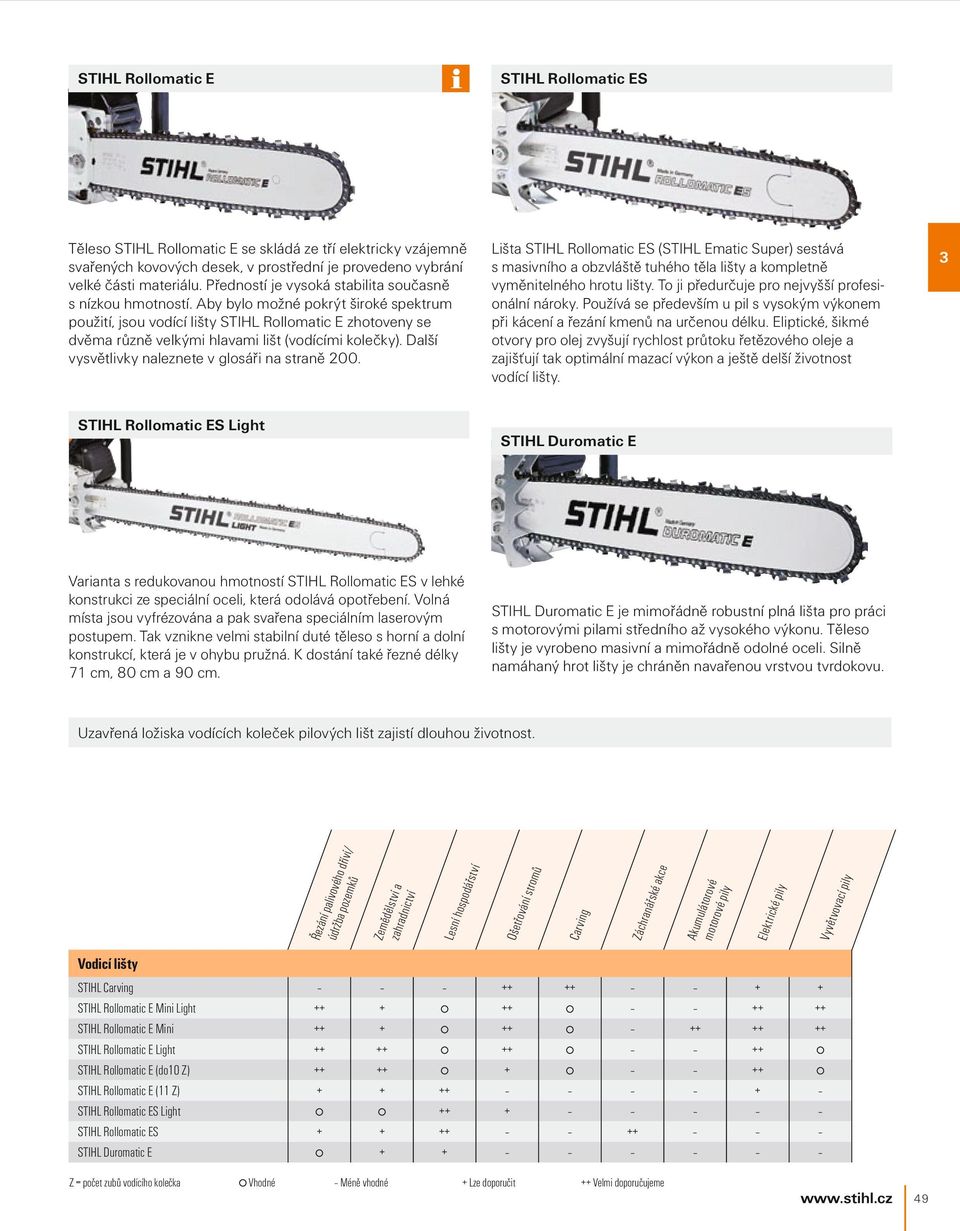

8 STIHL Rollomatic E STIHL Rollomatic ES Těleso STIHL Rollomatic E se skládá ze tří elektricky vzájemně svařených kovových desek, v prostřední je provedeno vybrání velké části materiálu. Předností je vysoká stabilita současně s nízkou hmotností. Aby bylo možné pokrýt široké spektrum použití, jsou vodící lišty STIHL Rollomatic E zhotoveny se dvěma různě velkými hlavami lišt (vodícími kolečky). Další vysvětlivky naleznete v glosáři na straně 200. Lišta STIHL Rollomatic ES (STIHL Ematic Super) sestává s masivního a obzvláště tuhého těla lišty a kompletně vyměnitelného hrotu lišty. To ji předurčuje pro nejvyšší profesionální nároky. Používá se především u pil s vysokým výkonem při kácení a řezání kmenů na určenou délku. Eliptické, šikmé otvory pro olej zvyšují rychlost průtoku řetězového oleje a zajišťují tak optimální mazací výkon a ještě delší životnost vodící lišty. STIHL Rollomatic ES Light STIHL Duromatic E Varianta s redukovanou hmotností STIHL Rollomatic ES v lehké konstrukci ze speciální oceli, která odolává opotřebení. Volná místa jsou vyfrézována a pak svařena speciálním laserovým postupem. Tak vznikne velmi stabilní duté těleso s horní a dolní konstrukcí, která je v ohybu pružná. K dostání také řezné délky 71 cm, 80 cm a 90 cm. STIHL Duromatic E je mimořádně robustní plná lišta pro práci s motorovými pilami středního až vysokého výkonu. Těleso lišty je vyrobeno masivní a mimořádně odolné oceli. Silně namáhaný hrot lišty je chráněn navařenou vrstvou tvrdokovu. Uzavřená ložiska vodících koleček pilových lišt zajistí dlouhou životnost. Řezání palivového dříví/ údržba pozemků Zemědělství a zahradnictví Lesní hospodářství Ošetřování stromů Carving Záchranářské akce Akumulátorové motorové pily Elektrické pily Vyvětvovací pily Vodicí lišty STIHL Carving STIHL Rollomatic E Mini Light STIHL Rollomatic E Mini STIHL Rollomatic E Light STIHL Rollomatic E (do10 Z) STIHL Rollomatic E (11 Z) STIHL Rollomatic ES Light ++ + STIHL Rollomatic ES STIHL Duromatic E + + Z = počet zubů vodícího kolečka Vhodné Méně vhodné + Lze doporučit ++ Velmi doporučujeme 49

9 Řezné soupravy Motorové pily Řezná délka (cm)* Rozteč (palce) Tloušťka hnacího článku / šířka drážky (mm) Picco Micro Mini (PMM) Pilové řetězy Picco Micro (PM) Picco Super (PS) NOVINKA Řezné soupravy pro pily k řezání palivového dříví a pro údržbu pozemků MS 170/171/ 25 / 8 P 1, /192 0 / 8 P 1, / 8 P 1, / 8 P 1, MS 180/200/ 0 / 8 P 1, /211/20/ 5 / 8 P 1, /250/ / 8 P 1, Řezné soupravy pro zemědělství a zahradnictví MS 270/271/ , / , , MS 290/ 7 / 8 1, /11/ 40 / 8 1, /91 45 / 8 1, Řezné soupravy pro lesnictví MS 200/241 0 / 8 P 1, / 8 P 1, / 8 P 1, MS 260/ , , , MS 41/61/ 7 / 8 1, / 8 1, / 8 1, MS 440/441/ 40 / 8 1, /461/650/ 45 / 8 1, / 8 1, / 8 1, / 8 1, MS , , , Picco Super (PS) Picco Duro (PD) Rapid Micro (RM) Rapid Micro (RM) Rapid Super (RS) / 8" P PMM: Picco Micro Mini (úzká řezná souprava) U MS 21 a 251 (řezná délka 5 a 40 cm) s rychlonapínáním řetězu a řetězkou se sedmi zuby se musí vždy použít o jeden hnací článek více Platí pro řetězku se sedmi zuby; u řetězky s osmi zuby o jeden hnací článek více 50

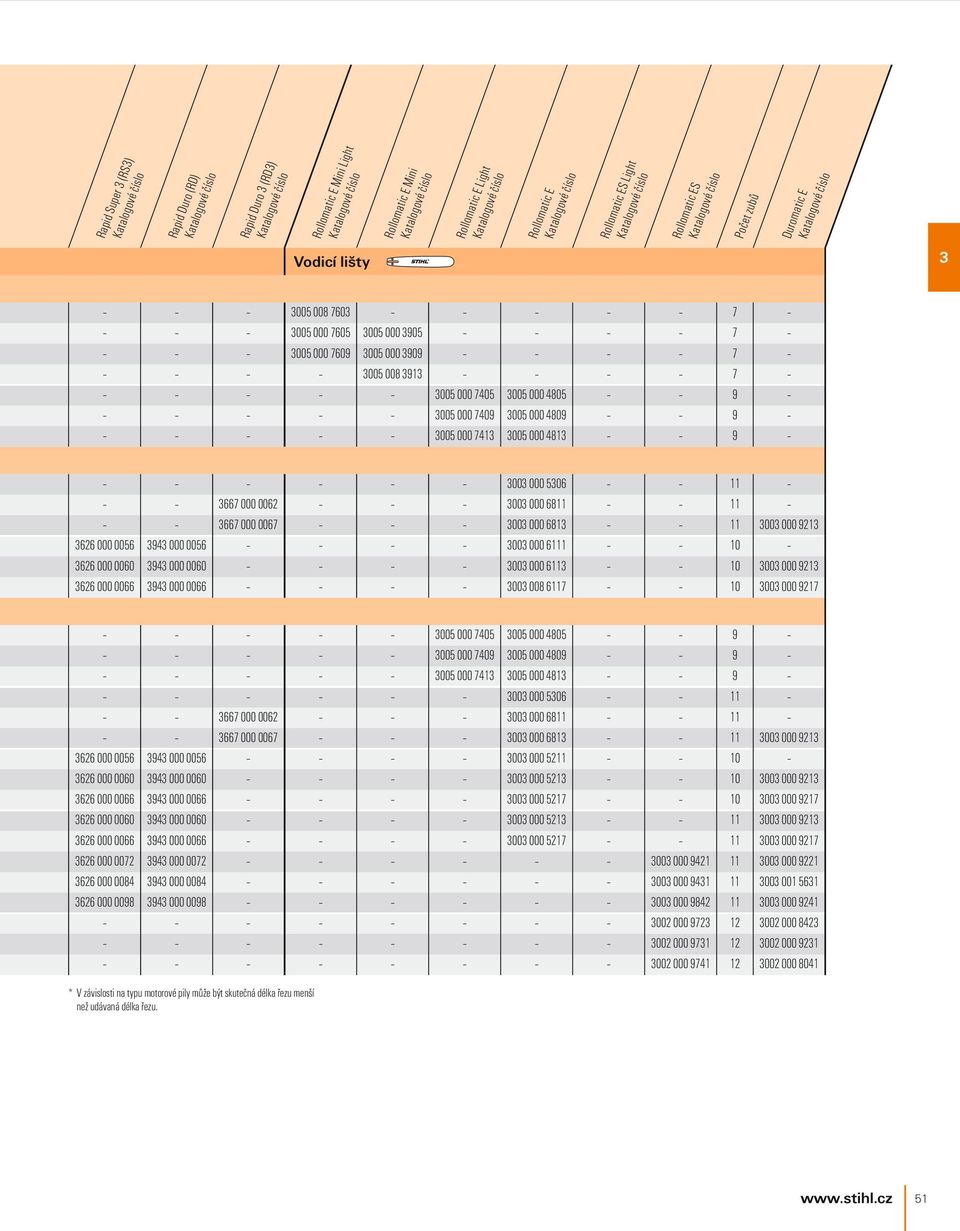

10 Rapid Super (RS) Rapid Duro (RD) Rapid Duro (RD) Rollomatic E Mini Light Rollomatic E Mini Rollomatic E Light Rollomatic E Rollomatic ES Light Rollomatic ES Počet zubů Duromatic E Vodicí lišty * V závislosti na typu motorové pily může být skutečná délka řezu menší než udávaná délka řezu. 51

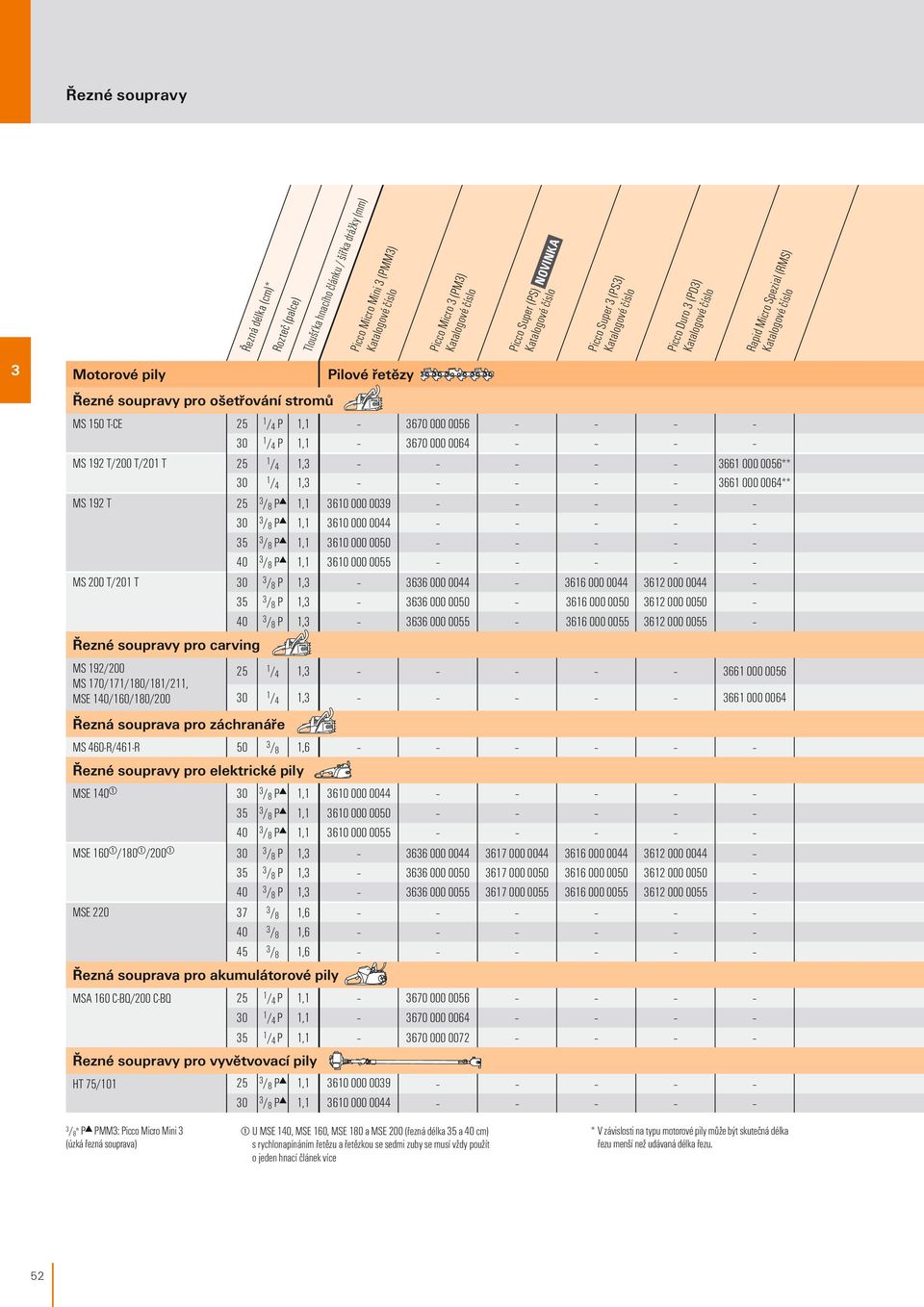

11 Řezné soupravy Řezná délka (cm)* Rozteč (palce) Tloušťka hnacího článku / šířka drážky (mm) Picco Micro Mini (PMM) Picco Micro (PM) Picco Super (PS) NOVINKA Picco Super (PS) Picco Duro (PD) Rapid Micro Spezial (RMS) Motorové pily Pilové řetězy Řezné soupravy pro ošetřování stromů MS 150 T-CE 25 1 / 4 P 1, / 4 P 1, MS 192 T/200 T/201 T 25 1 / 4 1, ** 0 1 / 4 1, ** MS 192 T 25 / 8 P 1, / 8 P 1, / 8 P 1, / 8 P 1, MS 200 T/201 T 0 / 8 P 1, / 8 P 1, / 8 P 1, Řezné soupravy pro carving MS 192/200 MS 170/171/180/181/211, MSE 140/160/180/200 Řezná souprava pro záchranáře 25 1 / 4 1, / 4 1, MS 460-R/461-R 50 / 8 1,6 Řezné soupravy pro elektrické pily MSE / 8 P 1, / 8 P 1, / 8 P 1, MSE 160 /180 /200 0 / 8 P 1, / 8 P 1, / 8 P 1, MSE / 8 1,6 40 / 8 1,6 45 / 8 1,6 Řezná souprava pro akumulátorové pily MSA 160 C-BQ/200 C-BQ 25 1 / 4 P 1, / 4 P 1, / 4 P 1, Řezné soupravy pro vyvětvovací pily HT 75/ / 8 P 1, / 8 P 1, / 8" P PMM: Picco Micro Mini (úzká řezná souprava) U MSE 140, MSE 160, MSE 180 a MSE 200 (řezná délka 5 a 40 cm) s rychlonapínáním řetězu a řetězkou se sedmi zuby se musí vždy použít o jeden hnací článek více * V závislosti na typu motorové pily může být skutečná délka řezu menší než udávaná délka řezu. 52

12 Rapid Micro (RM) Rapid Super (RS) Rapid Duro R (RDR) Carving Rollomatic E Mini Light Rollomatic E Mini Rollomatic E Light Rollomatic E Rollomatic ES Počet zubů Vodicí lišty ** U MS 192 T, MS 200 T a MS 201 T je STIHL Rapid Micro Spezial (RMS) schválen jen ve spojení s carvingovou vodicí lištou STIHL 5

13 Řezné soupravy Ostřící souprava u " / 8 " Sestává z držáku s kulatým pilníkem, plochým pilníkem a z pilníkové měrky v robustní brašně. Kulatý pilník na pilové řetězy Ø,2 x 150 mm u. Ø 4,0 x 200 mm " Ø 4,8 x 200 mm / 8 " Ø 5,2 x 200 mm Ø 5,5 x 200 mm Pro ostřicí soupravy STIHL a držáky pilníku (bez násady pilníku, baleno po šesti kusech, k dostání jednotlivě). STIHL USG Držák pilníku s kulatým pilníkem Nástroje pro ošetřování řezných souprav Ø,2 mm u. Ø 4,0 mm " Ø 4,8 mm / 8 " Ø 5,2 mm Speciální nástroje pro údržbu a péči Pro odborné naostření řetězů s precizními výsledky Dřevěné rukojeti pilníku STIHL jsou z certifikovaného dřeva. Měrka 1/4", /8" P, 0.25" a /8" MM Ke kontrole náběhového úhlu a úhlu ostří, délky zubů a vzdálenosti omezovače hloubky a k čištění drážky a vstupního otvoru pro olej ve vodicí liště. 54

14 Držák pilníku v provedení 2 v 1 Násady pilníků Ø 4,0 mm " Ø 4,8 mm / 8 " Ø 5,2 mm Praktická pomůcka pro rychlé ostření zubu a omezovače hloubky v pracovním procesu. Ideální pro občasné uživatele. Pro pilové řetězy.25", / 8 " a Dřevěná násada, pro všechny kulaté, trojhranné a ploché pilníky o velikosti,2 až 5,5 mm Plochý pilník Plastová násada, s uvedením úhlů ostření, pro kulaté pilníky o velikosti,2 až 5,5 mm. 150 mm x 200 mm K přesné úpravě omezovače hloubky. FH Dvoudílná násada pro ploché pilníky o velikosti do 150 mm. Trojhranný ostřicí pilník FH Dvoudílná násada s uvedením úhlů ostření, pro všechny kulaté pilníky o velikosti,5 až 5,5 mm. Pro FG 2 a FG, k úpravě omezovače hloubky. 55

15 Řezné soupravy Kontrolní měrka Držák pro ostření K zjišťování rozteče zubů řetězu a řetězky, tloušťky vodicích článků a šířky drážky vodicí lišty. Skříňka pro ukládání pilových řetězů S Nové, obzvláště lehké a snadno ovladatelné provedení. Možnost jednoduchého zaražení do dřeva a snadné upevňování vodicí lišty. Včetně praktické brašny s popruhem. L Nové, rozměrné a robustní provedení. Lze snadno zarážet do dřeva. Robustní, lehká plastová skříňka se dvěma přepážkami. K ukládání pilových řetězů. Rozměry: 18 x 12 x 4 cm. NOVINKA Ostřící přípravek FG Nýtovačka NG K nýtování pilových řetězů. Nový model ostřícího přípravku (bez pilníků a násady pilníků) Roznýtovací přístroj NG 4 Ostřící přípravek FG K roznýtování pilových řetězů. Přesný ruční ostřicí přípravek z kovu, pro připevnění na stůl, bez násad pilníků a pilníků. Na obrázcích je nářadí se speciální výbavou Nelze použít pro řetěz 1/4" PM S tvarovým brusným kotoučem 56

16 STIHL HOS-Základní přípravek Přípravek k ostření všech pilových řetězů STIHL s podbroušenými zuby, kompletní s otočným suportem a brusnými kotouči. Pilové řetězy Duro je možné ostřit pouze přístrojem USG. STIHL USG Základní přípravek Univerzální ostřič pro broušení všech pilových řetězů STIHL, okružních pil pro přístroje FS a nože nůžek na živé ploty. Kompletní s otočným suportem pro všechny pilové řetězy STIHL Oilomatic a dvěma tvarovanými brusnými kotouči. Vhodné také pro broušení pilových řetězů STIHL Duro. Výkyvný suport pro nože zahradních nůžek Výkyvný suport pro pilové kotouče Příslušenství pro USG a HOS (bez vyobrazení) Pracovní svítilna Nožní upínací zařízení Diamantový brusný kotouč pro D a.25" RD Diamantový brusný kotouč pro / 8 " RD a / 8 " RDR
