Srovnávací a tloušťkovací frézky

Transkript

1 Perfektní obrábění dřeva Srovnávací a tloušťkovací frézky

2 Pro řadu generací rodiny FELDER je výroba strojů a kovoobrábění mnohholetou tradicí. V roce 1956 zakládá Johann Felder dnešní podnik. Dílna, ve které byly tehdy vyrobeny první dřevoobráběcí stroje, se nachází v rodném domě rodiny Felder v Absamu. Úspěch výrobků Felder na světovém trhu zaručil konstantní růst podniku. V roce 1981 je firma přestěhována do současného působiště v Hall in Tirol. Dnes, 50 let od založení podniku, zaměstnáváme v Hallu cca 350 pracovníků. Firma Felder je velmi inovativní podnik s neustálým růstem. Díky mnoha patentům a výrobkům s vysokou technickou úrovní patříme celosvětově k vedoucím dodavatelům v oboru standardních strojů pro dřevoobrábění. Tisíce spokojených zákazníků a četná řada ocenění, jako např. Bavorská státní cena, cena IF-Design nebo cena Alfreda Loose, potvrzují naše poslání vyrábět ty nejlepší dřevoobráběcí stroje. Kvalita a přesnost z Rakouska

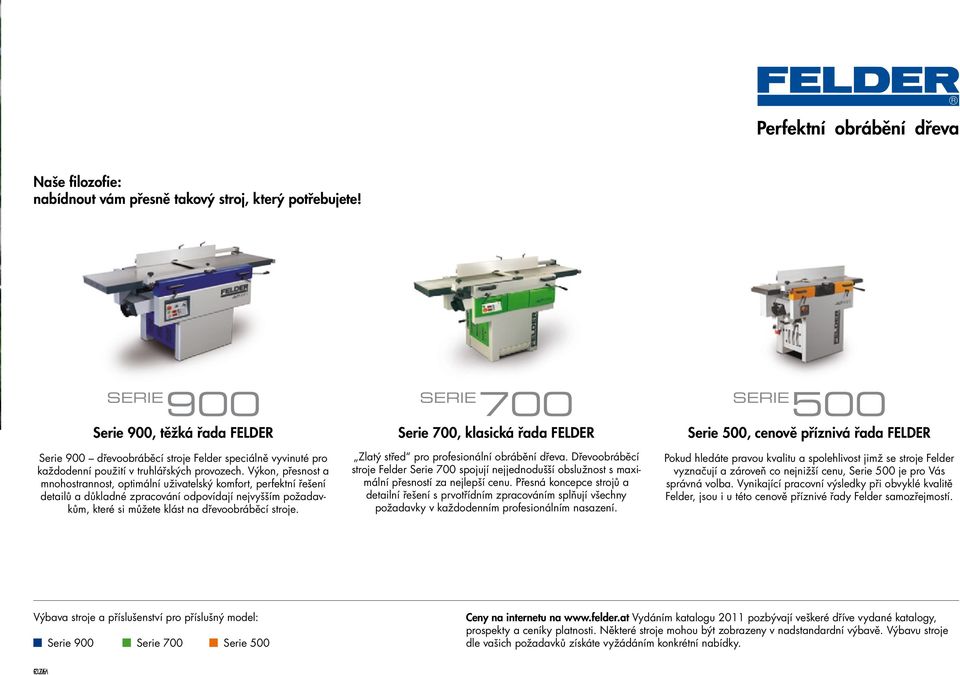

3 Perfektní obrábění dřeva Naše filozofie: nabídnout vám přesně takový stroj, který potřebujete! Serie 900, těžká řada FELDER Serie 700, klasická řada FELDER Serie 500, cenově příznivá řada FELDER Serie 900 dřevoobráběcí stroje Felder speciálně vyvinuté pro každodenní použití v truhlářských provozech. Výkon, přesnost a mnohostrannost, optimální uživatelský komfort, perfektní řešení detailů a důkladné zpracování odpovídají nejvyšším požadavkům, které si můžete klást na dřevoobráběcí stroje. Zlatý střed pro profesionální obrábění dřeva. Dřevoobráběcí stroje Felder Serie 700 spojují nejjednodušší obslužnost s maximální přesností za nejlepší cenu. Přesná koncepce strojů a detailní řešení s prvotřídním zpracováním splňují všechny požadavky v každodenním profesionálním nasazení. Pokud hledáte pravou kvalitu a spolehlivost jimž se stroje Felder vyznačují a zároveň co nejnižší cenu, Serie 500 je pro Vás správná volba. Vynikající pracovní výsledky při obvyklé kvalitě Felder, jsou i u této cenově příznivé řady Felder samozřejmostí. Výbava stroje a příslušenství pro příslušný model: Serie 900 Serie 700 Serie 500 Ceny na internetu na Vydáním katalogu 2011 pozbývají veškeré dříve vydané katalogy, prospekty a ceníky platnosti. Některé stroje mohou být zobrazeny v nadstandardní výbavě. Výbavu stroje dle vašich požadavků získáte vyžádáním konkrétní nabídky. RUM

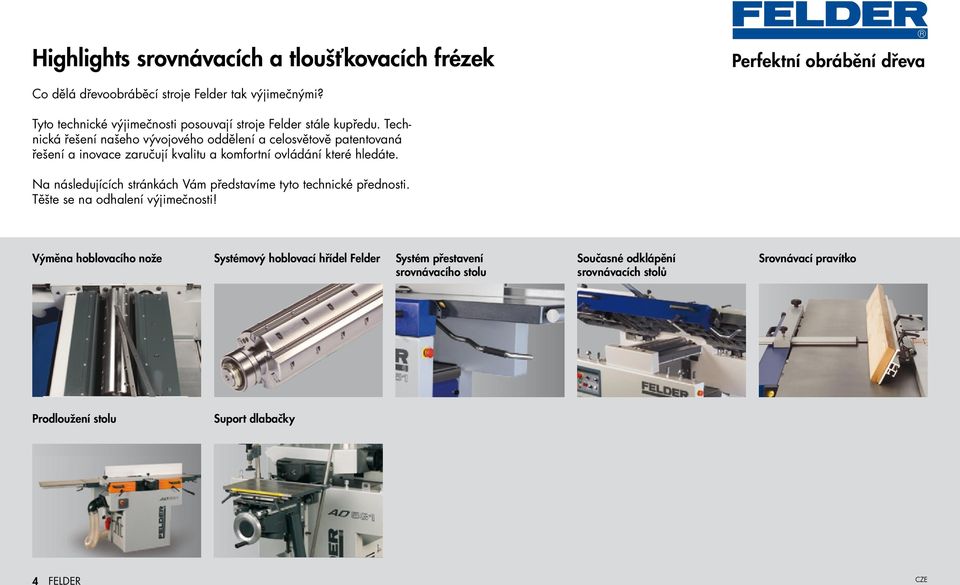

4 Highlights srovnávacích a tloušťkovacích frézek Perfektní obrábění dřeva Co dělá dřevoobráběcí stroje Felder tak výjimečnými? Tyto technické výjimečnosti posouvají stroje Felder stále kupředu. Technická řešení našeho vývojového oddělení a celosvětově patentovaná řešení a inovace zaručují kvalitu a komfortní ovládání které hledáte. Na následujících stránkách Vám představíme tyto technické přednosti. Těšte se na odhalení výjimečnosti! Výměna hoblovacího nože Systémový hoblovací hřídel Felder Systém přestavení srovnávacího stolu Současné odklápění srovnávacích stolů Srovnávací pravítko Prodloužení stolu Suport dlabačky 4 FELDER

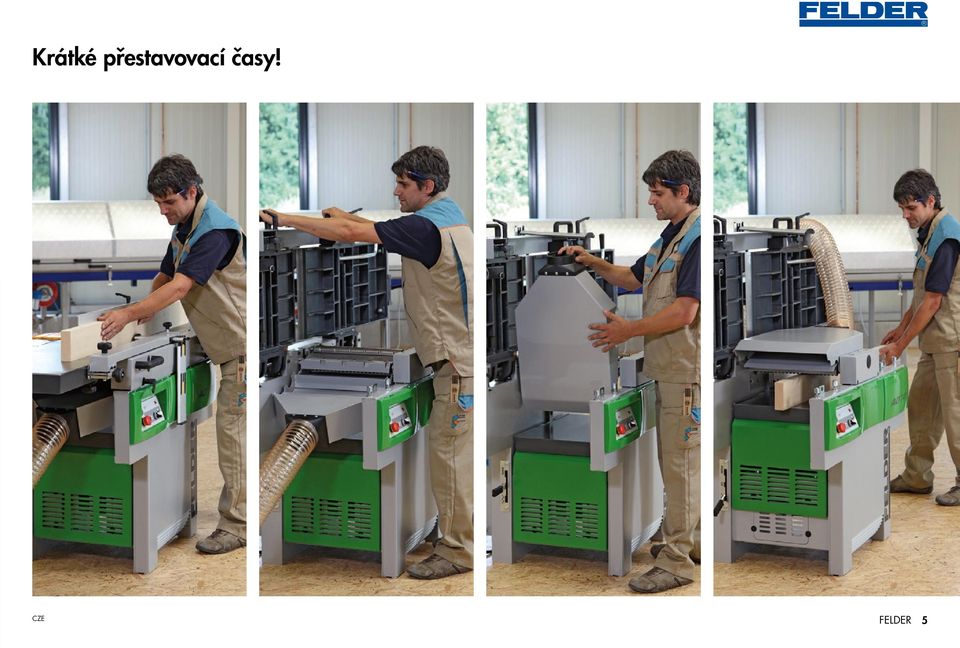

5 Krátké přestavovací časy! FELDER 5

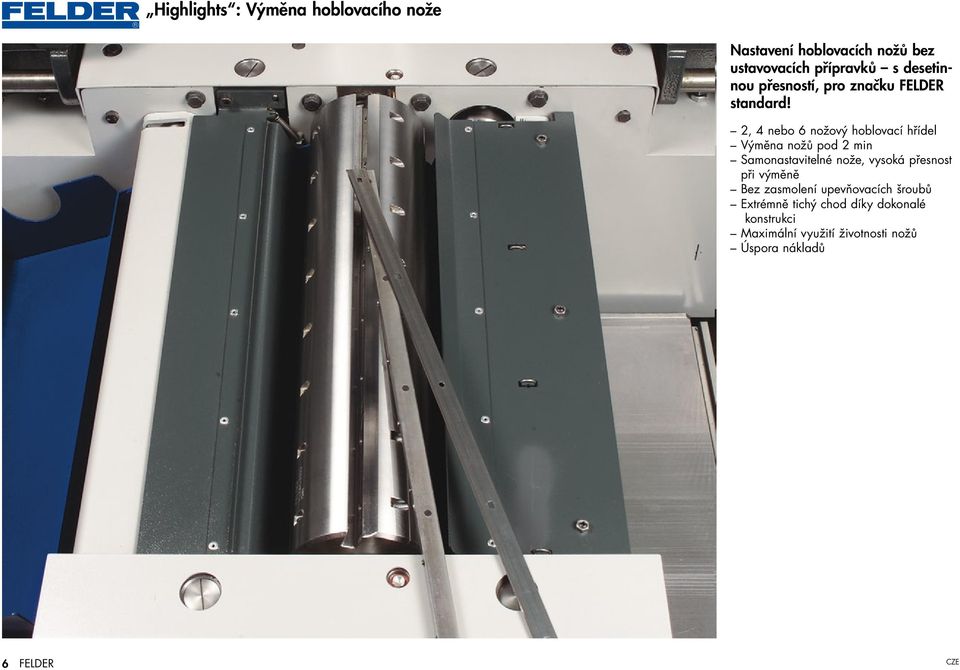

6 Highlights : Výměna hoblovacího nože Nastavení hoblovacích nožů bez ustavovacích přípravků s desetinnou přesností, pro značku FELDER standard! 2, 4 nebo 6 nožový hoblovací hřídel Výměna nožů pod 2 min Samonastavitelné nože, vysoká přesnost při výměně Bez zasmolení upevňovacích šroubů Extrémně tichý chod díky dokonalé konstrukci Maximální využití životnosti nožů Úspora nákladů 6 FELDER

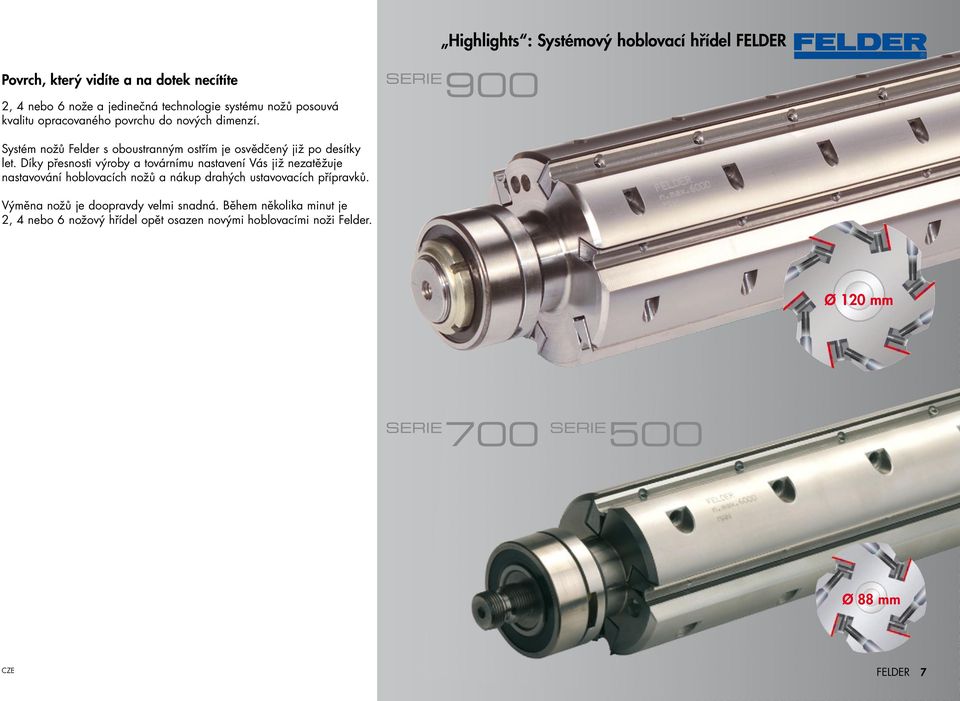

7 Highlights : Systémový hoblovací hřídel FELDER Povrch, který vidíte a na dotek necítíte 2, 4 nebo 6 nože a jedinečná technologie systému nožů posouvá kvalitu opracovaného povrchu do nových dimenzí. Systém nožů Felder s oboustranným ostřím je osvědčený již po desítky let. Díky přesnosti výroby a továrnímu nastavení Vás již nezatěžuje nastavování hoblovacích nožů a nákup drahých ustavovacích přípravků. Výměna nožů je doopravdy velmi snadná. Během několika minut je 2, 4 nebo 6 nožový hřídel opět osazen novými hoblovacími noži Felder. Ø 120 mm Ø 88 mm FELDER 7

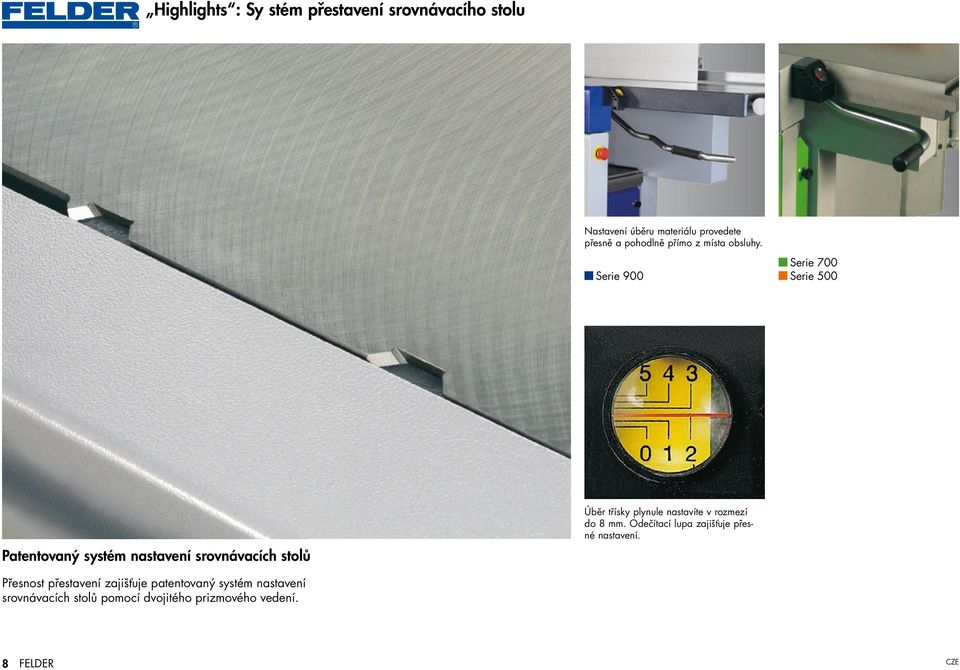

8 Highlights : Sy stém přestavení srovnávacího stolu Nastavení úběru materiálu provedete přesně a pohodlně přímo z místa obsluhy. Serie 900 Serie 700 Serie 500 Patentovaný systém nastavení srovnávacích stolů Úběr třísky plynule nastavíte v rozmezí do 8 mm. Odečítací lupa zajišťuje přesné nastavení. Přesnost přestavení zajišťuje patentovaný systém nastavení srov návacích stolů pomocí dvojitého prizmového vedení. 8 FELDER

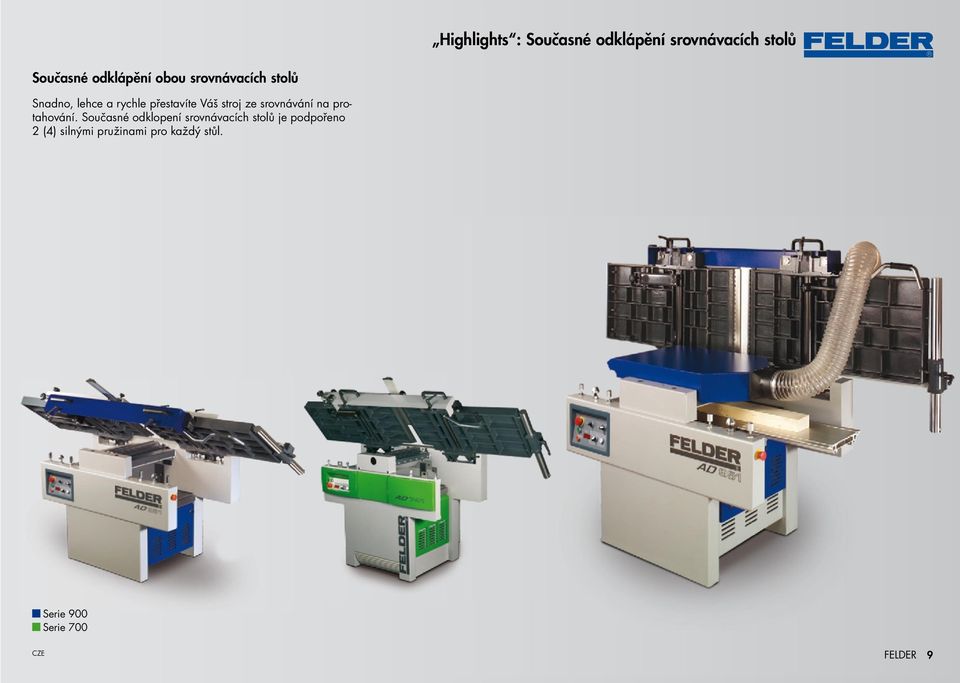

9 Highlights : Současné odklápění srovnávacích stolů Současné odklápění obou srovnávacích stolů Snadno, lehce a rychle přestavíte Váš stroj ze srovnávání na protahování. Současné odklopení srovnávacích stolů je podpořeno 2 (4) silnými pružinami pro každý stůl. Serie 900 Serie 700 FELDER 9

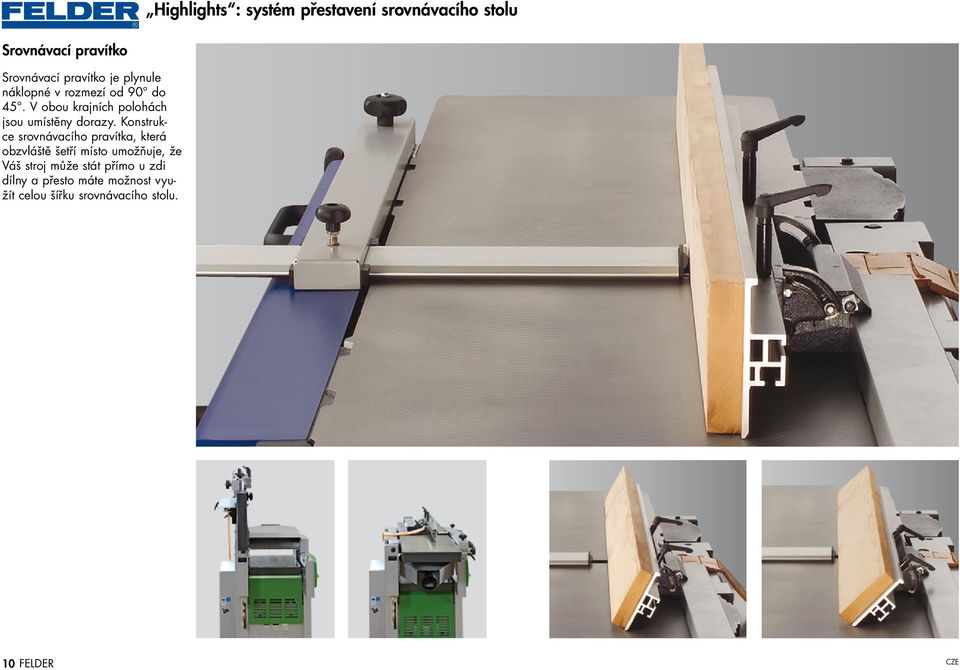

10 Highlights : systém přestavení srovnávacího stolu Srovnávací pravítko Srovnávací pravítko je plynule náklopné v rozmezí od 90 do 45. V obou krajních polohách jsou umístěny dorazy. Konstrukce srovnávacího pravítka, která obzvláště šetří místo umožňuje, že Váš stroj může stát přímo u zdi dílny a přesto máte možnost využít celou šířku srovnávacího stolu. 10 FELDER

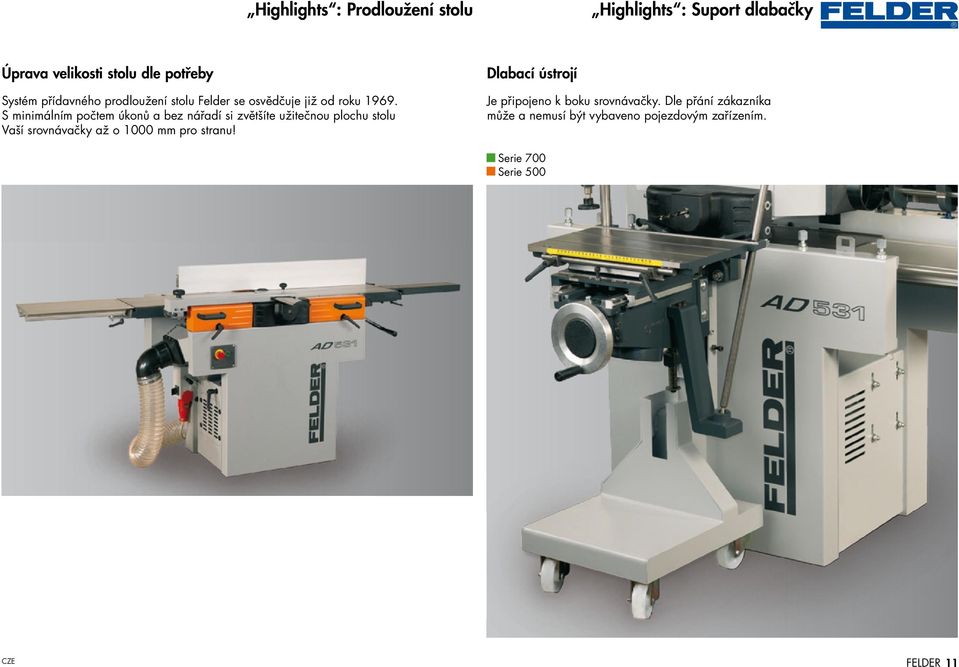

11 Highlights : Prodloužení stolu Highlights : Suport dlabačky Úprava velikosti stolu dle potřeby Systém přídavného prodloužení stolu Felder se osvědčuje již od roku S minimálním počtem úkonů a bez nářadí si zvětšíte užitečnou plochu stolu Vaší srovnávačky až o 1000 mm pro stranu! Dlabací ústrojí Je připojeno k boku srovnávačky. Dle přání zákazníka může a nemusí být vybaveno pojezdovým zařízením. Serie 700 Serie 500 FELDER 11

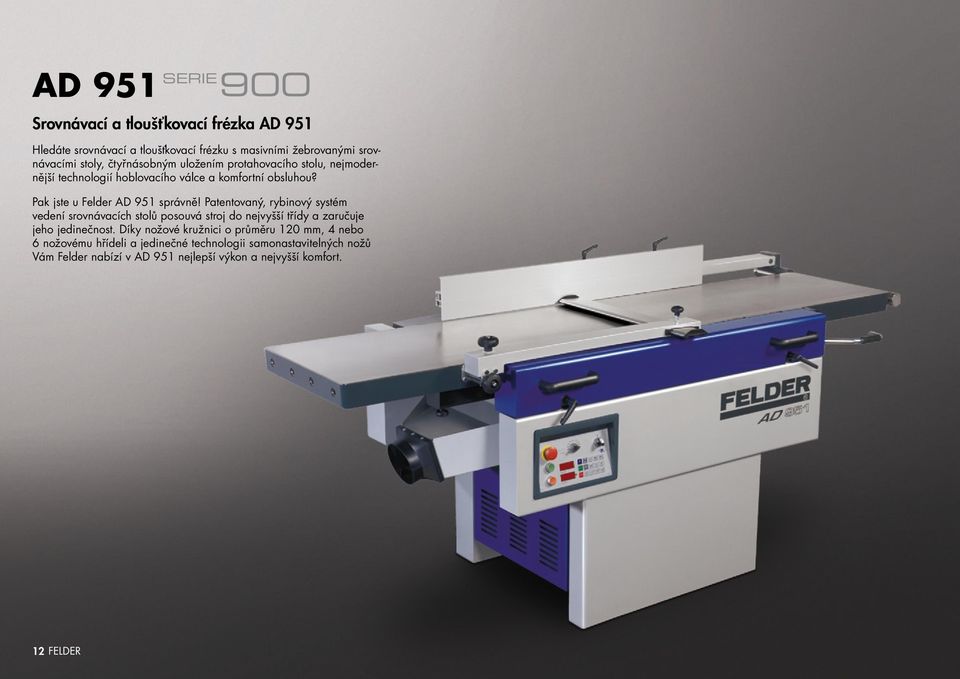

12 AD 951 Srovnávací a tloušťkovací frézka AD 951 Hledáte srovnávací a tloušťkovací frézku s masivními žebrovanými srovnávacími stoly, čtyřnásobným uložením protahovacího stolu, nejmodernější technologií hoblovacího válce a komfortní obsluhou? Pak jste u Felder AD 951 správně! Patentovaný, rybinový systém vedení srov návacích stolů posouvá stroj do nejvyšší třídy a zaručuje jeho jedinečnost. Díky nožové kružnici o průměru 120 mm, 4 nebo 6 nožovému hřídeli a jedinečné technologii samonastavitelných nožů Vám Felder nabízí v AD 951 nejlepší výkon a nejvyšší komfort. 12 FELDER

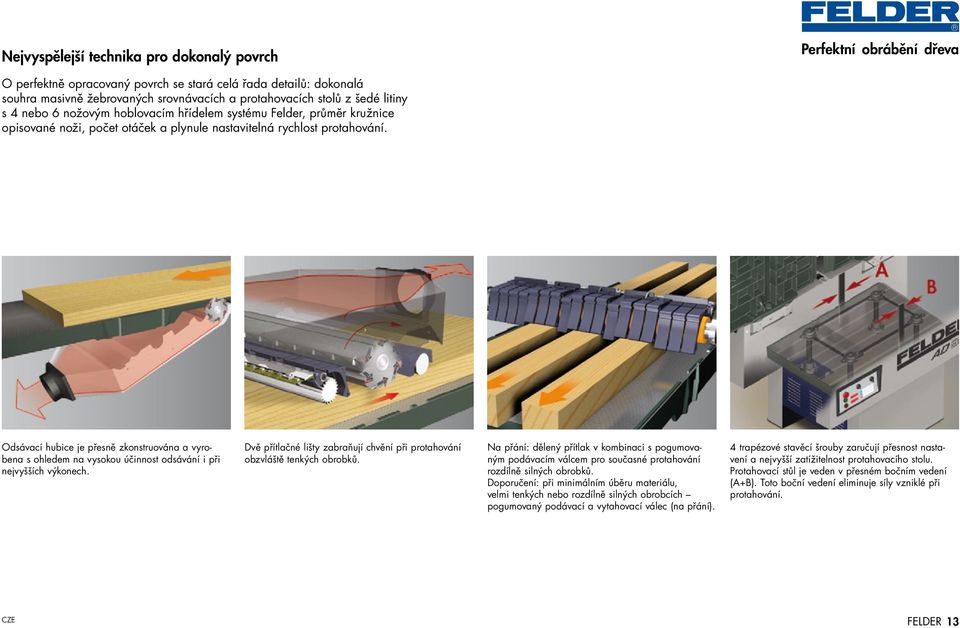

13 Nejvyspělejší technika pro dokonalý povrch Perfektní obrábění dřeva O perfektně opracovaný povrch se stará celá řada detailů: dokonalá souhra masivně žebrovaných srovnávacích a protahovacích stolů z šedé litiny s 4 nebo 6 nožovým hoblovacím hřídelem systému Felder, průměr kružnice opisované noži, počet otáček a plynule nastavitelná rychlost protahování. Odsávací hubice je přesně zkonstruována a vyrobena s ohledem na vysokou účinnost odsávání i při nejvyšších výkonech. Dvě přítlačné lišty zabraňují chvění při protahování obzvláště tenkých obrobků. Na přání: dělený přítlak v kombinaci s pogumovaným podávacím válcem pro současné protahování rozdílně silných obrobků. Doporučení: při minimálním úběru materiálu, velmi tenkých nebo rozdílně silných obrobcích pogumovaný podávací a vytahovací válec (na přání). 4 trapézové stavěcí šrouby zaručují přesnost nastavení a nejvyšší zatížitelnost protahovacího stolu. Protahovací stůl je veden v přesném bočním vedení (A+B). Toto boční vedení eliminuje síly vzniklé při protahování. FELDER 13

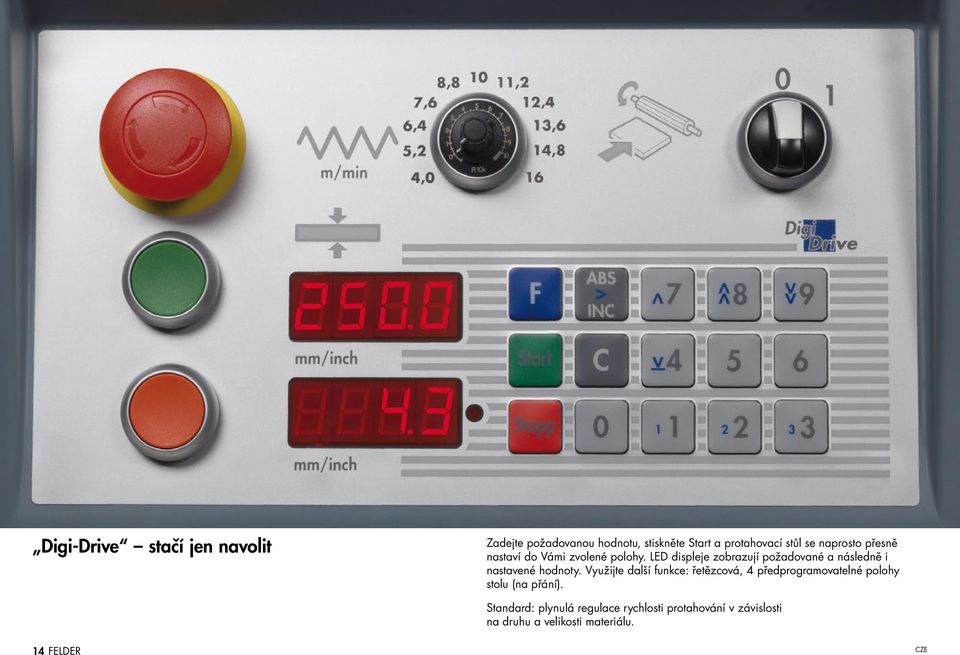

14 Digi-Drive stačí jen navolit Zadejte požadovanou hodnotu, stiskněte Start a protahovací stůl se naprosto přesně nastaví do Vámi zvolené polohy. LED displeje zobrazují požadované a následně i nastavené hodnoty. Využijte další funkce: řetězcová, 4 předprogramovatelné polohy stolu ( na přání ). Standard: plynulá regulace rychlosti protahování v závislosti na druhu a velikosti materiálu. 14 FELDER

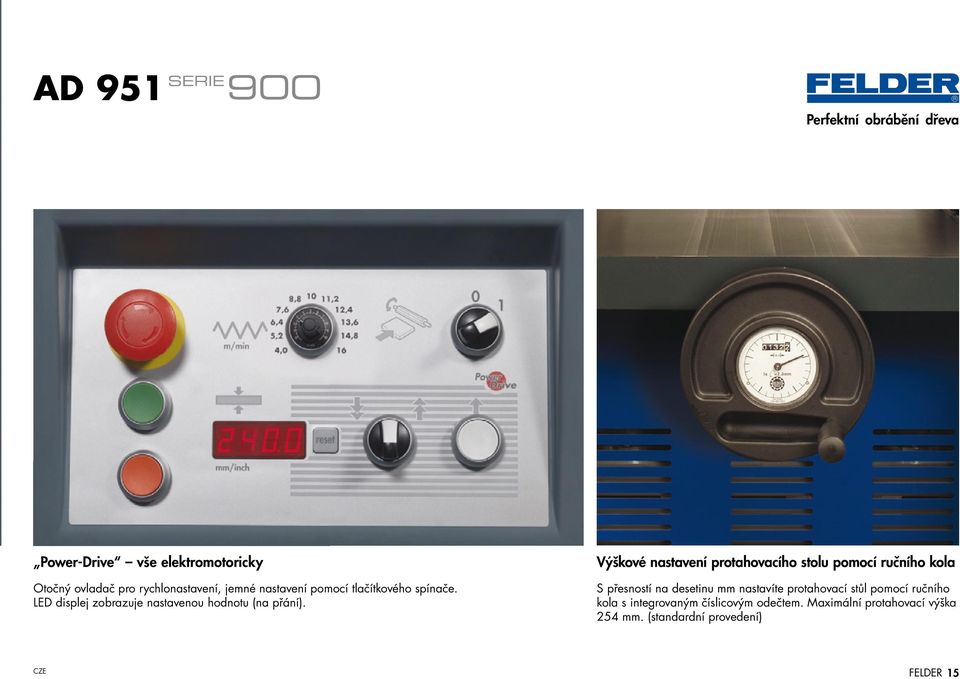

15 AD 951 Perfektní obrábění dřeva Power-Drive vše elektromotoricky Otočný ovladač pro rychlonastavení, jemné nastavení pomocí tlačítkového spínače. LED displej zobrazuje nastavenou hodnotu ( na přání ). Výškové nastavení protahovacího stolu pomocí ručního kola S přesností na desetinu mm nastavíte protahovací stůl pomocí ručního kola s integrovaným číslicovým odečtem. Maximální protahovací výška 254 mm. ( standardní provedení ) FELDER 15

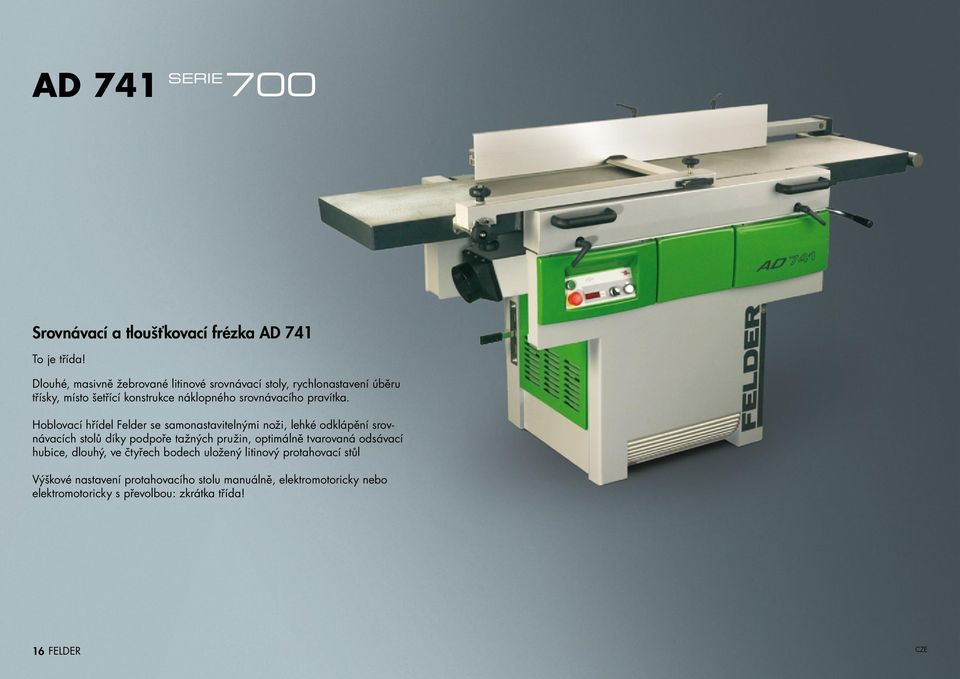

16 AD 741 Srovnávací a tloušťkovací frézka AD 741 To je třída! Dlouhé, masivně žebrované litinové srovnávací stoly, rychlonastavení úběru třísky, místo šetřící konstrukce náklopného srovnávacího pravítka. Hoblovací hřídel Felder se samonastavitelnými noži, lehké odklápění srovnávacích stolů díky podpoře tažných pružin, optimálně tvarovaná odsávací hubice, dlouhý, ve čtyřech bodech uložený litinový protahovací stůl Výškové nastavení protahovacího stolu manuálně, elektromotoricky nebo elektromotoricky s převolbou: zkrátka třída! 16 FELDER

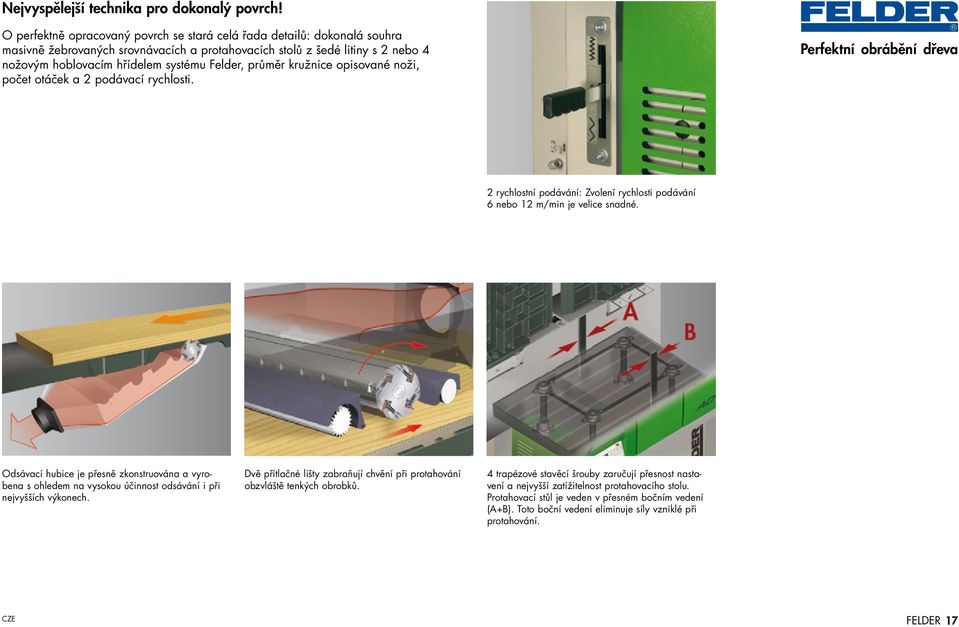

17 Nejvyspělejší technika pro dokonalý povrch! O perfektně opracovaný povrch se stará celá řada detailů: dokonalá souhra masivně žebrovaných srovnávacích a protahovacích stolů z šedé litiny s 2 nebo 4 nožovým hoblovacím hřídelem systému Felder, průměr kružnice opisované noži, počet otáček a 2 podávací rychlosti. Perfektní obrábění dřeva 2 rychlostní podávání : Zvolení rychlosti podávání 6 nebo 12 m/min je velice snadné. Odsávací hubice je přesně zkonstruována a vyrobena s ohledem na vysokou účinnost odsávání i při nejvyšších výkonech. Dvě přítlačné lišty zabraňují chvění při protahování obzvláště tenkých obrobků. 4 trapézové stavěcí šrouby zaručují přesnost nastavení a nejvyšší zatížitelnost protahovacího stolu. Protahovací stůl je veden v přesném bočním vedení (A+B). Toto boční vedení eliminuje síly vzniklé při protahování. FELDER 17

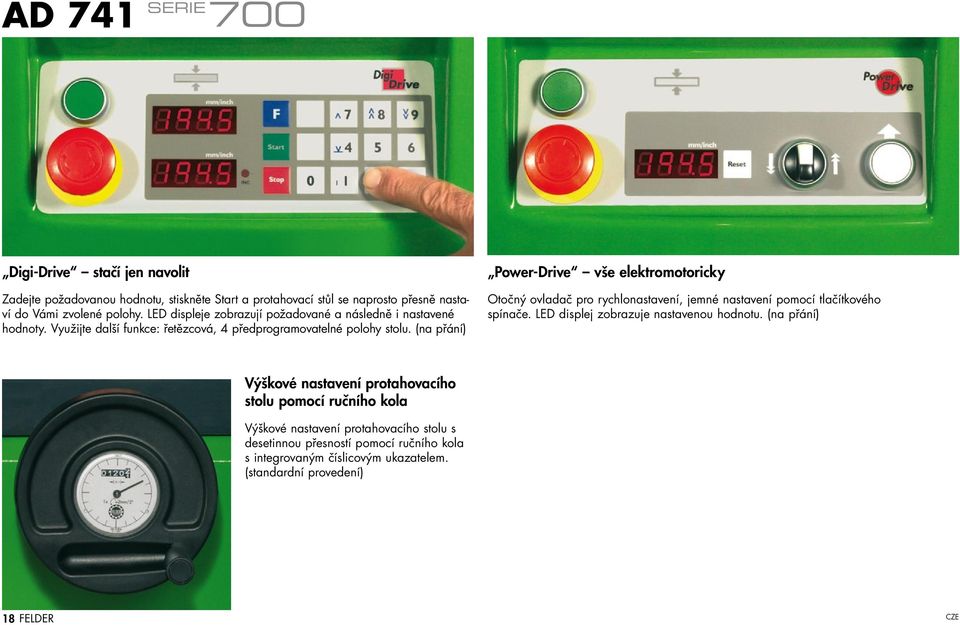

18 AD 741 Digi-Drive stačí jen navolit Zadejte požadovanou hodnotu, stiskněte Start a protahovací stůl se naprosto přesně nastaví do Vámi zvolené polohy. LED displeje zobrazují požadované a následně i nastavené hodnoty. Využijte další funkce: řetězcová, 4 předprogramovatelné polohy stolu. (na přání) Power-Drive vše elektromotoricky Otočný ovladač pro rychlonastavení, jemné nastavení pomocí tlačítkového spínače. LED displej zobrazuje nastavenou hodnotu. (na přání) Výškové nastavení protahovacího stolu pomocí ručního kola Výškové nastavení protahovacího stolu s desetinnou přesností pomocí ručního kola s integrovaným číslicovým ukazatelem. (standardní provedení) 18 FELDER

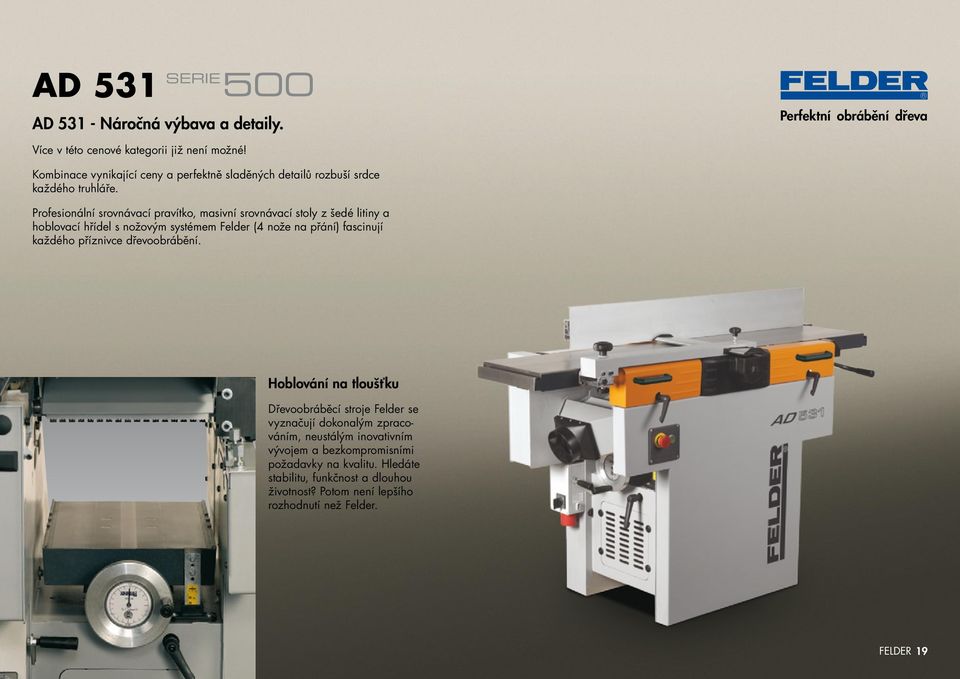

19 AD 531 AD Náročná výbava a detaily. Perfektní obrábění dřeva Více v této cenové kategorii již není možné! Kombinace vynikající ceny a perfektně sladěných detailů rozbuší srdce každého truhláře. Profesionální srovnávací pravítko, masivní srovnávací stoly z šedé litiny a hoblovací hřídel s nožovým systémem Felder (4 nože na přání) fascinují každého příznivce dřevoobrábění. Hoblování na tloušťku Dřevoobráběcí stroje Felder se vyznačují dokonalým zpracováním, neustálým inovativním vývojem a bezkompromisními požadavky na kvalitu. Hledáte stabilitu, funkčnost a dlouhou životnost? Potom není lepšího rozhodnutí než Felder. FELDER 19

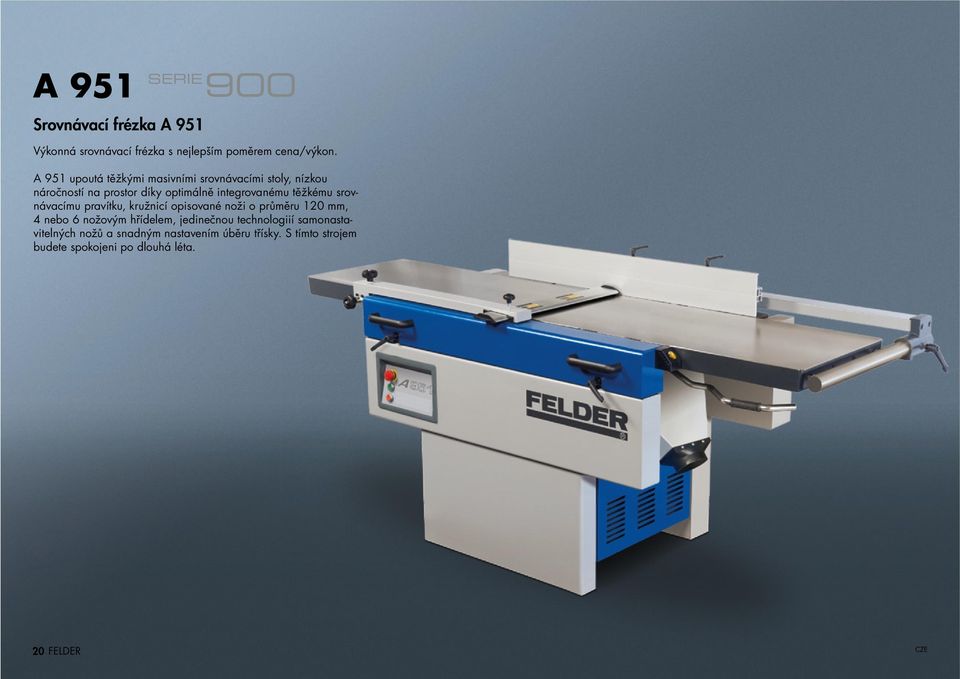

20 A 951 Srovnávací frézka A 951 Výkonná srovnávací frézka s nejlepším poměrem cena/výkon. A 951 upoutá těžkými masivními srovnávacími stoly, nízkou náročností na prostor díky optimálně integrovanému těžkému srovnávacímu pravítku, kružnicí opisované noži o průměru 120 mm, 4 nebo 6 nožovým hřídelem, jedinečnou technologiií samonastavitelných nožů a snadným nastavením úběru třísky. S tímto strojem budete spokojeni po dlouhá léta. 20 FELDER

21 A 741 Srovnávací frézka A 741 Perfektní obrábění dřeva Srovnávací frézka s komponenty promyšlenými do posledního detailu! Prvotřídní stroj. Dlouhé, masivní srovnávací stoly z šedé litiny, komfortní rychlonastavení úběru třísky na příchozím stole, náklopné srovnávací pravítko a hoblovací hřídel Felder se samonastavitelným systémem upínání nožů jsou špičkovými prvky tloušťkovací frézky A 741. Spojení nejmodernější technologie a perfektních hoblovacích schopností! FELDER 21

22 D 951 Tloušťkovací frézka D 951 Tento stroj Vám nabízí více přesnosti a kvality než jste si mohli u jiných strojů jen přát. S dokonalými prvky jako například s přesným nastavením protahovacího stolu, s kružnicí opisované noži o průměru 120 mm, s 4 nebo 6 nožovým hřídelem a s jedinečnou technologií samonastavitelných nožů Vám Felder nabízí kvalitu opracování v naprostonové dimenzi. 22 FELDER

23 Přesná tloušťka a dokonale opracovaný povrch! Systém nožů Felder s oboustranným ostřím je osvědčený již po desítky let. Díky přesnosti výroby a továrnímu nastavení Vás již nezatěžuje nastavování hoblovacích nožů a nákup drahých ustavovacích přípravků. Výměna nožů je doopravdy velmi snadná. Během několika minut je 4 nebo 6 nožový hřídel opět osazen novými hoblovacími noži Felder. Perfektní obrábění dřeva Podávací a vyjímací válce Standard: plynulá regulace rychlosti protahování v závislosti na druhu a velikosti materiálu. Hoblovací válec Na přání dodáváme pogumovaný podávací i vytahovací válec. Tyto válce zajišťují bezproblémové opracování tenkých, nebo rozdílně silných obrobků. Válce jsou spolu s hoblovacím hřídelem uloženy v ložiskových blocích z šedé litiny. Hoblovací jednotka FELDER 23

24 D 951 Vynikajicí technika opracování Odsávací hubice je přesně zkonstruována a vyrobena s ohledem na vysokou účinnost odsávání i při nejvyšších výkonech. Dvě přítlačné lišty zabraňují chvění při protahování obzvláště tenkých obrobků. Na přání: dělený přítlak v kombinaci s pogumovaným podávacím válcem pro současné protahování rozdílně silných obrobků. 4 trapézové stavěcí šrouby zaručují přesnost nastavení a nejvyšší zatížitelnost protahovacího stolu. Protahovací stůl je veden v přesném bočním vedení (A+B). Toto boční vedení eliminuje síly vzniklé při protahování. Protahovací stůl, se za povšimnutí stojící délkou 900 mm, lze vybavit na vstupní straně navalovacím válečkem a na výstupní straně několika druhy prodloužení stolu. Celkovou délku stolu můžete prodloužit až na 1500 mm. Na přání: výškově stavitelné transportní válce při opracovávání mokrých, nebo smolnatých obrobků. 24 FELDER

25 Perfektní obrábění dřeva Digi-Drive stačí jen navolit Zadejte požadovanou hodnotu, stiskněte Start a protahovací stůl se naprosto přesně nastaví do Vámi zvolené polohy. LED displeje zobrazují požadované a následně i nastavené hodnoty. Využijte další funkce: řetězcová, 4 předprogramovatelné polohy stolu. (na přání ) Power-Drive vše elektromotoricky Otočný ovladač pro rychlonastavení, jemné nastavení pomocí tlačítkového spínače. LED displej zobrazuje nastavenou hodnotu. ( na přání ) Výškové nastavení protahovacího stolu pomocí ručního kola S přesností na desetinu mm nastavíte protahovací stůl pomocí ručního kola s integrovaným číslicovým odečtem. Maximální protahovací výška 254 mm. ( standardní provedení ) FELDER 25

26 Vyberte si váš stroj: AD 951 Standard AD 951 Power-Drive AD 951 Digi-Drive AD 741 Standard AD 741 Power-Drive Srovnávací a tloušťkovací frézka Srovnávací a tloušťkovací frézka Srovnávací a tloušťkovací frézka Srovnávací a tloušťkovací frézka Srovnávací a tloušťkovací frézka Výkon motoru 5,5 PS (4,0 kw) Srovnávací šířka v mm 510 mm Délka srovnávacího stolu 2250 mm Srovnávací pravítko 1150 mm 4 nožový hoblovací hřídel (na přání 6 nožový, nebo 4 nožový hřídel Tersa) Srovnávací stoly současně odklopné Tloušťkovací šířka 504 mm Tloušťkovací výška mm Nastavení výšky protahovacího stolu pomocí ručního kola Digitální odečet protahovací výšky Plynulá regulace protahovací rychlosti 4 16 m/min Tloušťkovací stůl s vedením na 4 hřídelích Výkon motoru 5,5 PS (4,0 kw) Srovnávací šířka v mm 510 mm Délka srovnávacího stolu 2250 mm Srovnávací pravítko 1150 mm 4 nožový hoblovací hřídel (na přání 6 nožový, nebo 4 nožový hřídel Tersa) Srovnávací stoly současně odklopné Tloušťkovací šířka 504 mm Tloušťkovací výška mm Plynulá regulace protahovací rychlosti 4 16 m/min Tloušťkovací stůl s vedením na 4 hřídelích Výkon motoru 5,5 PS (4,0 kw) Srovnávací šířka v mm 510 mm Délka srovnávacího stolu 2250 mm Srovnávací pravítko 1150 mm 4 nožový hoblovací hřídel (na přání 6 nožový, nebo 4 nožový hřídel Tersa) Srovnávací stoly současně odklopné Tloušťkovací šířka 504 mm Tloušťkovací výška mm Plynulá regulace protahovací rychlosti 4 16 m/min Tloušťkovací stůl s vedením na 4 hřídelích Výkon motoru 4,0 PS (3,0 kw) Srovnávací šířka v mm 410 mm Délka srovnávacího stolu 2000 mm Srovnávací pravítko 1150 mm Dvounožový hoblovací hřídel (4 nožový na přání) Srovnávací stoly současně odklopné Tloušťkovací šířka 404 mm Tloušťkovací výška mm Nastavení výšky protahovacího stolu pomocí ručního kola Digitální odečet protahovací výšky Podávací rychlost 6 a 12 m/min Výkon motoru 4,0 PS (3,0 kw) Srovnávací šířka v mm 410 mm Délka srovnávacího stolu 2000 mm Srovnávací pravítko 1150 mm Dvounožový hoblovací hřídel (4 nožový na přání) Srovnávací stoly současně odklopné Tloušťkovací šířka 404 mm Tloušťkovací výška mm Podávací rychlost 6 a 12 m/min Výbava Power-Drive + Elektromotorické výškové přestavení tloušťkovacího stolu + LED displej na ovládacím panelu zobrazující protahovací výšku Výbava Digi-Drive + Předvolba protahovací výšky číslicovou klávesnicí (Digi-Drive) + LED displeje na ovládacím panelu zobrazující požadovanou a skutecnou protahovací výšku Výbava Power-Drive + Elektromotorické výškové přestavení tloušťkovacího stolu + LED displej na ovládacím panelu zobrazující protahovací výšku 26 FELDER KP

27 Perfektní obrábění dřeva AD 741 Digi-Drive AD 531 A 951 A 741 Srovnávací a tloušťkovací frézka Srovnávací a tloušťkovací frézka Srovnávací frézka Srovnávací frézka Výkon motoru 4,0 PS (3,0 kw) Srovnávací šířka v mm 410 mm Délka srovnávacího stolu 2000 mm Srovnávací pravítko 1150 mm Dvounožový hoblovací hřídel (4 nožový na přání) Srovnávací stoly současně odklopné Tloušťkovací šířka 404 mm Tloušťkovací výška mm Podávací rychlost 6 a 12 m/min Výkon motoru 4,0 PS (3,0 kw) Srovnávací šířka v mm 310 mm Délka srovnávacího stolu 1500 mm Srovnávací pravítko 1150 mm 2 nožový hřídel - system Felder (4 nože na přání) Tloušťkovací šířka 306 mm Tloušťkovací výška mm Nastavení výšky protahovacího stolu pomocí ručního kola Synchronní podávací rychlost 6 m/min (50 Hz) Výkon motoru 4,0 PS (3,0 kw) Srovnávací šířka v mm 510 mm Délka srovnávacího stolu 2250 mm Srovnávací pravítko 1150 mm 4 nožový hoblovací hřídel (na přání 6 nožový, nebo 4 nožový hřídel Tersa) Výkon motoru 4,0 PS (3,0 kw) Srovnávací šířka v mm 410 mm Délka srovnávacího stolu 2000 mm Srovnávací pravítko 1150 mm Dvounožový hoblovací hřídel (4 nožový na přání) Výbava Digi-Drive + Předvolba protahovací výšky číslicovou klávesnicí ( Digi-Drive ) + LED displeje na ovládacím panelu zobrazující požadovanou a skutecnou protahovací výšku KP FELDER 27

28 Vyberte si váš stroj: D 951 Standard D 951 Power-Drive D 951 Digi-Drive Tloušťkovací frézka Tloušťkovací frézka Tloušťkovací frézka Výkon motoru 5,5 PS (4,0 kw) Tloušťkovací šířka 504 mm Tloušťkovací výška mm 4 nožový hoblovací hřídel (na přání 6 nožový, nebo 4 nožový hřídel Tersa) Nastavení výšky protahovacího stolu pomocí ručního kola Digitální odečet protahovací výšky Plynulá regulace protahovací rychlosti 4 16 m/min Tloušťkovací stůl s vedením na 4 hřídelích Chráněná horní plocha stroje Výkon motoru 5,5 PS (4,0 kw) Tloušťkovací šířka 504 mm Tloušťkovací výška mm 4 nožový hoblovací hřídel (na přání 6 nožový, nebo 4 nožový hřídel Tersa) Plynulá regulace protahovací rychlosti 4 16 m/min Tloušťkovací stůl s vedením na 4 hřídelích Chráněná horní plocha stroje Výkon motoru 5,5 PS (4,0 kw) Tloušťkovací šířka 504 mm Tloušťkovací výška mm 4 nožový hoblovací hřídel (na přání 6 nožový, nebo 4 nožový hřídel Tersa) Plynulá regulace protahovací rychlosti 4 16 m/min Tloušťkovací stůl s vedením na 4 hřídelích Chráněná horní plocha stroje Výbava Power-Drive + Elektromotorické výškové přestavení tloušťkovacího stolu + LED displej na ovládacím panelu zobrazující protahovací výšku Výbava Digi-Drive + Předvolba protahovací výšky číslicovou klávesnicí (Digi-Drive) + LED displeje na ovládacím panelu zobrazující požadovanou a skutecnou protahovací výšku 28 FELDER KP

29 Perfektní obrábění dřeva Technické údaje Možnosti individuální výbavy: AD 531 AD 741 AD 741 Power-Drive AD 741 Digi-Drive AD 951 AD 951 Power-Drive AD 951 Digi-Drive A 741 A 951 D 951 D 951 Power-Drive D 951 Digi-Drive Elektrovýbava 3x 400 V S S S S S S S S S S S S 1x 230 V, 4,0 PS (3,0 kw)* O - O O Hz S S S S S S S S S S S S 4,0 PS (3,0 kw)* S S S S S ,5 PS (4,0 kw)* O O O O S S S O S S S S 7,5 PS (5,5 kw)* O O O O O O O O O O O O 10,0 PS (7,35 kw)* - O O O O O O - O O O O 13,5 PS (10,0 kw)* O O O - O O O O Přepínač hvězda trojúhelník od 7,5 PS nutný! - O O O O O O O O O O O Přepínač směru otáčení - O O O O Beznapěťová svorka pro řízení odsávání O O O - O O O O Počítadlo provozních hodin - O O O O O O O O O O O Třífázová zásuvka pro pomocné stroje s časově opožděným startem a vypnutím - O O O O Třífázová zásuvka propojená s hlavním vypínačem - O O O O Srovnávací jednotka a hoblovací hřídel Srovnávací šířka v mm Max. úběr materiálu (mm) Srovnávací pravítko 1150 mm - S S S S S S S S Srovnávací pravítko - O O O O O O O O Kryt hřídele EURO standard S S S S S S S S S Kryt hřídele EURO komfort O O O O O O O O O nožový hřídel - system Felder S S S S S nožový hřídel - system Felder O O O O S S S O S S S S 6 nožový hřídel - systém Felder (min. výkon motoru 10,0 PS (7,35 kw)) O O O - O O O O 4 nožový hřídel - klasické nože O O O O O O O O O O O O 3 nožový hřídel - system Tersa O O O O O nožový hřídel - systém TERSA O O O - O O O O Tloušťkovací jednotka a podávání Protahovací šířka v mm Max. úběr materiálu (mm) Digitální ukazatel protahovací výšky v mm O S - - S S - - Digitální ukazatel protahovací výšky v palcích O O - - O O - - Elektromotorické přestavení protahovacího stolu ( Power-Drive D1) - O S S O S S - - O S S Elektronické zobrazení protahované výšky protahovacího stolu ( Power-Drive D1) - O S - O S O S - Předvolba protahovací výšky číslicovou klávesnicí ( Digi-Drive D1) - O O S O O S - - O O S 2 výškově stavitelné (0 0,5 mm) transportní válce protahovacího stolu O O O - - O O O * Výkonový stupeň S6/40 %, ** Řezná délka s výložníkem při max. řezné výšce, S... Standardní výbava, W... Volba výbavy bez cenového navýšení, -... Nedodává se, O... Na přání KP FELDER 29

30 Perfektní obrábění dřeva AD 531 AD 741 AD 741 Power-Drive AD 741 Digi-Drive AD 951 AD 951 Power-Drive AD 951 Digi-Drive A 741 A 951 D 951 D 951 Power-Drive D 951 Digi-Drive Pogumovaný podávací válec, pogumovaný vytahovací válec O O O - - O O O Odpružený přítlak na vstupní straně O O O - - O O O Plynulá regulace rychlosti podávání pomocí variátoru 4 16 m/min S S S - - S S S Dvoustupňové synchronní podávání 6 12 m/min - S S S Synchronní podávací rychlost 6 m/min S Dlabací ústrojí Sklíčidlo dlabačky 0 16 mm O O O O O Suport dlabačky O Dlabací support profesionální provedení O O O O O Pojezdové zařízení pro profesionální dlabací support O O O O O Důležité příslušenství Pojezdové zařízení O O O O O Příruba pro montáž podavače O O O - O Upevňovací lišta pro prodloužení stolu O O O - O Upínací systém pro prodloužení stolu (tloušťkovacího nebo frézovacího, 1 ks) O Upevňovací systém pro prodloužení srovnávacích stolů 410 mm - O O O O Navalovací váleček na vstupní straně protahovacího stolu (jen v kombinaci s pozicí 053) O O O - - O O O Ostatní parametry Pracovní výška v mm Min. trasportní šířka v mm Úprava pro odpojení elektroskříně, nebo pro rozpojení stroje O O O - O Průměr hrdla pro připojení odsávání v mm z odsávací hubice hoblovacího hřídele Hmotnost (kg) (při průměrné výbavě) * Výkonový stupeň S6/40 %, ** Řezná délka s výložníkem při max. řezné výšce, S... Standardní výbava, W... Volba výbavy bez cenového navýšení, -... Nedodává se, O... Na přání 30 FELDER KP

31 Příslušenství Prodloužení stolu s profilem F Z masivní šedé litiny s jednou upevňovací pákou. Prodloužení upevníte snadno a rychle bez použití jakéhokoli nářadí. Stavěcí šrouby na čelní straně umožňují dokonalé výškové nastavení vůči stolu stroje. Šířka 150 mm, Délka 500 mm Rozměry : Serie 900 AD 951 A mm 890 B 1 mm 937 C 1 mm 2427 C 2 mm 3427 A 951 A mm 890 B 1 mm 937 C 1 mm 2427 C 2 mm 3427 D 951 A mm 1082 B 1 mm 950 B 2 mm 1065 B 3 mm 2065 C 1 mm 1050 Serie 700 AD 741 A mm 890 B 1 mm 870 C 1 mm 2080 C 2 mm 3080 A 741 A mm 890 B 1 mm 870 C 1 mm 2080 C 2 mm 3080 Prodloužení stolu s podpěrnou nohou, délka 1000 mm Bez výpomoci a vynakládání nadměrné síly lze opracovávat i dlouhé a těžké obrobky. Vysoce dimenzovaný, silnostěnný, 1000 mm dlouhý a eloxovaný hliníkový profil umožňuje nejvyšší zatížení. Podpěrná noha je snadno a rychle stavitelná pro pracovní výšku od 450 do 1000 mm. Šířka 150 mm, Délka 1000 mm Prodloužení stolu s kruhovým průřezem vedení paralelního pravítka Prodloužení stolu s podpěrnou nohou pro stroje s kruhovým průřezem vedení paralelního pravítka. (Dmin = 40 mm, Dmax = 50 mm) Výškové nastavení podpěrné nohy od 510 do 930 mm. Šířka 150 mm, Délka 800 mm Serie 500 AD 531 A mm 890 B mm 610 C 1 mm 1650 C 2 mm 2650 A = Pracovní výška, B 1 = Transportní šířka, B 2 = s navalovacím válečkem, B 3 = prodlužitelné až na, C 1 = mm, C 2 = prodlužitelné až na Více podrobností naleznete na internetu! KP FELDER 31

32 Příslušenství Navalovací váleček protahovacího stolu 510 mm Pouze v kombinaci s elektromotorickým nastavením protahovacího stolu Alu - prodloužení stolu s rybinou F Z eloxovaného hliníku. Díky dvoukomorovému systému se vyznačuje vysokou stabilitou. Pomocí dvou upevňovacích pák jej upevníte snadno a rychle bez použití jakéhokoli nářadí. Šířka 300 mm, Délka 500 mm Nůžkový zvedací stůl Tloušťkovací stůl je na přání možno prodloužit o 1150 mm pomocí nůžkového zvedacího stolu Upevňovací systém nůžkového podpěrného stolu D Zarážky proti zpětnému vrhu Pojistka proti zpětnému rázu při vsazovacím frézování je vedena a upnuta v T-drážkách prodloužení stolu Délka 200 mm Číslicový ukazatel pro ruční kolo Číslicový ukazatel se upevňuje do ručního kola. Lze jej použít k odečtu protahovací výšky, řezné výšky, výšky nastavení frézovacího hřídele nebo výšky nastavení dlabacího suportu. Odečet se provádí s přesností na desetinu milimetru. Ukazatel je určen pro hřídele se stoupáním 2 mm na jednu otáčku. Displej mm inch Ruční kolo FELDER Ruční kolo Felder je určeno pro vložení číslicového ukazatele výšky a naklopení. Toto kolo lze nasunout na hřídel o průměru 20 mm Upevňovací sada pro prodloužení stolu Po montáži této upevňovací sady lze snadno a rychle použít na vašem stroji prodloužení stolu Felder nebo srovnávací či paralelní pravítko s profilem F Délka 510 mm AD 951, A Délka 400 mm AD 741, A Délka 306 mm AD FELDER KP

33 Příslušenství Komfortní pojezdové zařízení se skládá z pozinkované ojky s řiditelným kolem, vertikálního litinového závěsu a dvou válečkově uložených kol. Pokud není se strojem pohybováno, tak tento sedí pevně na pevných nohách namontovaných na spodní straně stojanu s ojkou bez ojky Upevňovací podstavec pro podavač pro stroje A 951 a AD Kryt hoblovacího hřídele EURO Komfort Na dvou místech dělitelný, dokonalá ochrana před úrazem B = 410 mm B = 510 mm Suport dlabačky s jednoručním ovládáním a dorazy Adaptér suportu dlabačky Serie Suport dlabačky Hloubka vrtání 160 mm Délka dlabu 250 mm Výškové přestavení 130 mm Adaptér suportu dlabačky Serie Pojezdové zařízení Suport dlabačky je pevně namontován na pojezdové zařízení Těžké provedení! Kolíkovací zařízení 4 kolíkovací šablony s roztečemi 16, 22, 25 a 32 mm patří ke standardní dodávce kolíkovacího zařízení. Bowdenové jednoruční ovládání zaručuje komfortní a jednoduchou obsluhu Dvoučelistní sklíčidlo Upínací rozsah 0 16 mm, určeno pro levý i pravý chod Dlabačkové sklíčidlo pro AD/CF 741 Serie 700 od 04/ Výbava stroje a příslušenství pro příslušný model: Serie 900 Serie 700 Serie 500 KP FELDER 33

34 Široká nabídka dřevoobráběcích strojů Formátovací a okružní kotoučové pily K 975 K 915 Professional K 915 K 700 S Professional K 700 S K 700 Professional K 700 Formátovací a okružní pily s frézkou Spodní frézky KF 700 S Professional KF 700 S KF 700 Professional KF 700 KF 500 Professional KF 500 F 900 F 700 Kombinované 5ti operační stroje Pásové brusky CF 741 S Professional CF 741 S CF 741 Professional CF 741 CF 531 Professional CF 531 FS 722 Srovnávací a tloušťkovací frézky Kolíkovačky a vrtačky AD 951 AD 741 AD 531 A 951 A 741 D 951 FD 921 FD 250 Olepovačky hran Novinka G 580 G 570 G 560 G 500 G 460 G 400 G 300 G 200 P 200

35 Novinka Ruční olepovačka Olepovačka Novinka Perfektní obrábění dřeva K 500 S K 500 Professional K 500 Hranové brusky ForKa ECO Začišťovací frézka ForKa 300 S Začišťovací frézka křivkových dílců Novinka Celý náš výrobní program naleznete v našich nových katalozích! F 500 Professional FS 900 K FS 900 KF ERM 1050 FK Vyžádejte katalog ZDARMA! Širokopásové brusky Dělící pily Novinka Pásové pily Novinka FW 1102 FW 1100 FW 952 FW 950 FW 650 FB 740 RS FB 740 RS FB 940 FB 840 FB 740 FB 640 FB 600 FB 500 Filtrační jednotky a odsavače Briketovací lis Novinka RL 300 RL 250 RL 200 RL 160 RL 125 AF 22 závěsné AF 22 mobilní AF 22 standard AF 14 FBP 50/60/70

36 Perfektní obrábění dřeva FELDER Austria KR-Felder-Straße HALL in Tirol Austria Tel. +43 (0) Fax +43 (0) info@felder.at Okamžité INFO na: CZ FELDER Group CZ s.r.o. Jáchymovská Praha 5 - Řeporyje Tel Fax SK FELDER Group SK Rooseweltova 1196/ Partizánske Tel Fax Vaše prodejní a servisní místo AH 01/2011 Felder Austria Upozornění: některé stroje mohou být vyobrazeny v nadstandartním provedení! Změny technických údajů bez předchozího oznámení, tiskové chyby a omyly vyhrazeny. Obj. č. 5AD.11..KP
