1 Okružní pily Bezpeční odborníci na řezání. Řezání a bezpečnost to zkrátka patří k sobě. Proto je v robustním a ergonomickém sortimentu pil od firmy Posch bezpečnost na nejvyšším místě. Nezáleží na tom, jestli se jedná o stolní výkyvnou pilu, výkyvnou pilu nebo stolní pilu na kolech jsou zkonstruovány tak, aby vydržely po generace. Nová a jedinečná je výkyvná pila GS. S integrovaným ochranným zařízením má navíc bezpečnost ověřenou značkou GS. Přehled výhod NOVINKA Stabilní kolébka s lehkým chodem pro bezpečné řezání Nastavitelná rukojeť kolébky a zlepšené tlumení zajišťují lepší pohodlí obsluhy Konstrukce kolébky zabraňuje překroucení dřeva Robustní a kompaktní konstrukce v celoocelovém provedení pro dlouhou životnost Velká přepravní kola Ø 300 mm Výkyvná pila GS: Integrovaný ochranný kryt zabraňuje tomu, aby obsluha během řezání nedopatřením sáhla do pilového kotouče. Podívejte se sami, jak pracují stroje Posch: Vyžádejte si jednoduše naše produktové DVD nebo se rovnou podívejte na internetu: 0 1

2 Okružní pily Jistota je jistota Stolní výkyvná pila Compact Plus Univerzální okružní pila pro použití v domácnosti a zemědělství M1230G W TWE,, kw elektromotor, 400 V, S6, CEE 16A ~ 194 C+ místo sériového pilového kotouče. Doplňkové a zvláštní vybavení viz strana. Stolní výkyvná pila: Sériově s vybavením pro podélné řezání, které se skládá z: štípacího klínu, držáku štípacího klínu vhodného pro pilový kotouč Ø 700 mm, ochranného krytu a podélného dorazu. Stolní výkyvná pila: Ochranný kryt lze nastavovat bez použití nářadí. Výškově nastavitelná rukojeť kolébky zajišťuje nejlepší možnou ergonomii. Stolní výkyvná pila TWE, C+ Přímý pohon: pilový kotouč je namontovaný přímo na hřídeli motoru Max. průměr řezu: 21 mm ve stolní poloze, 240 mm ve výkyvné poloze Sériově s vybavením pro podélné řezání, které se skládá z: štípacího klínu, držáku štípacího klínu vhodného pro pilový kotouč Ø 700 mm, ochranného krytu a podélného dorazu 2 Stolní výkyvná pila s pohonem klínovým řemenem Univerzální okružní pila pro použití v domácnosti a zemědělství M1211G TWKE,, kw elektromotor 400 V, S6, CEE 16 A, dva klínové řemeny ~ 214 M1212G TWKE 7, 7, kw elektromotor 400 V, S6, CEE 16 A, dva klínové řemeny ~ kw elektromotor 400 V, S6, CEE 32 A, dva vysoce výkonné klínové M1213G TWKE 9 řemeny ~ 238 Doplňkové a zvláštní vybavení viz strana. Stolní výkyvná pila TWKE, Pohon klínovým řemenem pro optimální rychlost řezu a vyšší řezný výkon Max. průměr řezu: 21 mm ve stolní poloze, 240 mm ve výkyvné poloze Sériově s vybavením pro podélné řezání, které se skládá z: štípacího klínu, držáku štípacího klínu vhodného pro pilový kotouč Ø 700 mm, ochranného krytu a podélného dorazu 6 4 Prodloužení kolébky s válečky (F ) pro bezpečné držení delších polen. Přesná příčná zarážka s posuvem na kuličkových ložiscích (F ). Snadná přeprava pomocí celopryžových kol Ø 300 mm. 2 Stolní výkyvná pila: Komfortní odjištění stolu pro pohodlné přestavení ze stolní do výkyvné polohy bez použití nářadí. Velikost stolu: 1 20 x 80 mm. Velká přepravní kola Ø 300 mm. Stabilní kolébka s lehkým chodem pro bezpečné řezání. Konstrukce kolébky zabraňuje překroucení dřeva. 3

3 Stolní výkyvná pila TWZE, s pomůckou pro přepravu Stolní výkyvná pila s pohonem vývodovým hřídelem Univerzální okružní pila pro použití v domácnosti a zemědělství. M121G TWZ Traktor ~ 270 M1219G TWZE,, kw elektromotor, 400 V, S6, CEE 16A M1218G TWZE 7, 7, kw elektromotor, 400 V, S6, CEE 16A M1217G TWZE 9 9 kw elektromotor, 400 V, S6, CEE 32A Pohon z traktoru (vstupní otáčky: 40 ot./min), nebo v kombinaci s elektromotorem, spínač s reverzním přepínačem fází Pohon klínovým řemenem přes převodovku s olejovou lázní se dvěma přípojkami 1 3/8" Max. průměr řezu: 21 mm ve stolní poloze, 240 mm ve výkyvné poloze Řezání palivového dříví: pila stojí ve směru traktoru, podélný řez: pila stojí příčně k traktoru Sériově s vybavením pro podélné řezání, které se skládá z: štípacího klínu, držáku štípacího klínu vhodného pro pilový kotouč Ø 700 mm, ochranného krytu a podélného dorazu Sériová nouzová spojka s mechanickou brzdou Tříbodové zavěšení kat. I + II, vč. přepravní pomůcky ~ 300 ~ 31 ~ 32 Zvláštní výbava pro stolní výkyvné pily Možné pouze u prvotního provedení, vč. montáže. F Doplňkové vybavení pro stolní výkyvné pily F F Přesná příčná zarážka s posuvem na kuličkových ložiscích Prodloužení kolébky s válečky Z Odkorňovací list Ø 600 mm, na tvorbu špicí a odkorňování dřevěných kmenů (namontuje se místo pilového kotouče) F Vybavení pro podélné řezání pro pilový kotouč Ø 00 mm, skládající se z štípacího klínu, upevnění štípacího klínu, ochranného krytu a podélného dorazu Z Vidiový pilový kotouč Ø 00 mm pro vybavení pro podélné řezání F (další pilové kotouče viz strana 64-6) Z F F F F Traktorový podvozek 10 km/h, lze použít pouze u pohonů Z a ZE Kloubový hřídel Walterscheid Počitadlo hodin pro pohon Z/ZE (jazýčkový kontakt) Přípojka pro odsávání pilin, 100 mm, pro model G s elektropohonem Přípojka pro odsávání pilin, 100 mm, pro model G se Z pohonem Pomůcka pro přepravu (sériově u strojů s tříbodovým zavěšením) Stolní výkyvná pila s benzinovým motorem Univerzální okružní pila pro použití v domácnosti a zemědělství. 9,7 kw (13,2 PS) Briggs & Stratton, 4taktní benzinový motor Vanguard, M120G TWB 9,7 elektrické startovací zařízení ~ 310 Pohon klínovým řemenem 4taktním benzinovým motorem Max. průměr řezu: 21 mm ve stolní poloze, 240 mm ve výkyvné poloze Řezání palivového dříví pomocí stolní výkyvné pily. 4

4 Výkyvná pila Compact Plus Robustní pila na palivové dříví Výkyvná pila s pohonem vývodovým hřídelem Robustní pila na palivové dříví M1361G WE, C+, kw elektromotor, 400 V, S6, CEE 16A ~ 10 M136G WZ Traktor ~ 186 Výkyvná pila WE, C+ W místo sériového pilového kotouče. Přímý pohon: pilový kotouč je namontovaný přímo na hřídeli motoru Výkyvná pila s pohonem klínovým řemenem Robustní pila na palivové dříví Výkyvná pila WZE, s pomůckou pro přepravu M1370G WZE,, kw elektromotor, 400 V, S6, CEE 16A M1379G WZE 7, 7, kw elektromotor, 400 V, S6, CEE 16A M1389G WZE 9 9 kw elektromotor, 400 V, S6, CEE 32A Pohon z traktoru (vstupní otáčky: 40 ot./min), nebo v kombinaci s elektromotorem, spínač s reverzním přepínačem fází Pohon klínovým řemenem přes převodovku s olejovou lázní Tříbodové zavěšení kat. I + II, vč. přepravní pomůcky ~ 228 ~ 238 ~ 24 M136G WKE,, kw elektromotor 400 V, S6, CEE 16 A, dva klínové řemeny ~ 170 M1349G WKE 7, 7, kw elektromotor 400 V, S6, CEE 16 A, dva klínové řemeny ~ kw elektromotor 400 V, S6, CEE 32 A, M130G WKE 9 dva vysoce výkonné klínové řemeny ~ 20 Zvláštní výbava pro výkyvné pily Možné pouze u prvotního provedení, vč. montáže. F Traktorový podvozek 10 km/h, lze použít pouze u pohonů Z a ZE Výkyvná pila WKE, Pohon klínovým řemenem pro optimální rychlost řezu a vyšší hodinový výkon ve výkyvné poloze Doplňkové vybavení pro výkyvné pily Z Kloubový hřídel Walterscheid F Počitadlo hodin pro pohon Z/ZE (jazýčkový kontakt) F Prodloužení kolébky s válečky Výkyvná pila s benzinovým motorem Robustní pila na palivové dříví F F F Přípojka pro odsávání pilin, 100 mm, pro model G s elektropohonem Přípojka pro odsávání pilin, 100 mm, pro model G se Z pohonem Pomůcka pro přepravu (sériově u strojů s tříbodovým zavěšením) 9,7 kw (13,2 PS) Briggs & Stratton, 4taktní benzinový motor Vanguard, M124G WB 9,7 elektrické startovací zařízení ~ 243 Výkyvná pila WB 9,7 Pohon klínovým řemenem 4taktním benzinovým motorem Včetně pomůcky pro přepravu Výkyvná pila s pohonem klínovým řemenem a volitelným prodloužením kolébky (F ) Výkyvná pila s pohonem vývodovým hřídelem pro mobilní použití Výkyvnou pilu lze prostřednictvím tříbodového zavěšení pohodlně a rychle přepravit na místo jejího použití. 6 7

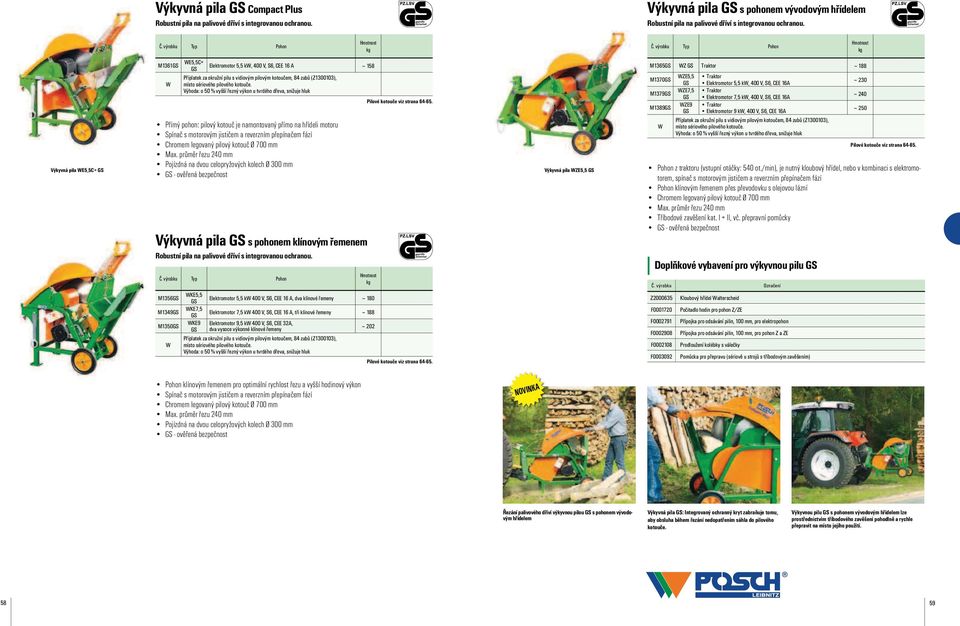

5 Výkyvná pila GS Compact Plus Robustní pila na palivové dříví s integrovanou ochranou. Výkyvná pila GS s pohonem vývodovým hřídelem Robustní pila na palivové dříví s integrovanou ochranou. Výkyvná pila WE,C+ GS M1361GS W WE,C+ Elektromotor, kw, 400 V, S6, CEE 16 A ~ 18 GS místo sériového pilového kotouče. Přímý pohon: pilový kotouč je namontovaný přímo na hřídeli motoru GS - ověřená bezpečnost Výkyvná pila GS s pohonem klínovým řemenem Robustní pila na palivové dříví s integrovanou ochranou. M136GS WKE, GS Elektromotor, kw 400 V, S6, CEE 16 A, dva klínové řemeny ~ 180 M1349GS WKE7, GS Elektromotor 7, kw 400 V, S6, CEE 16 A, tři klínové řemeny ~ 188 M130GS WKE9 Elektromotor 9, kw 400 V, S6, CEE 32A, GS dva vysoce výkonné klínové řemeny ~ 202 W místo sériového pilového kotouče. Výkyvná pila WZE, GS M136GS WZ GS Traktor ~ 188 WZE, M1370GS GS Elektromotor, kw, 400 V, S6, CEE 16A WZE7, M1379GS GS Elektromotor 7, kw, 400 V, S6, CEE 16A WZE9 M1389GS GS Elektromotor 9 kw, 400 V, S6, CEE 16A Pohon z traktoru (vstupní otáčky: 40 ot./min), je nutný kloubový hřídel, nebo v kombinaci s elektromotorem, spínač s motorovým jističem a reverzním přepínačem fází Pohon klínovým řemenem přes převodovku s olejovou lázní Tříbodové zavěšení kat. I + II, vč. přepravní pomůcky GS - ověřená bezpečnost Doplňkové vybavení pro výkyvnou pilu GS Z F F F F F Kloubový hřídel Walterscheid Počitadlo hodin pro pohon Z/ZE Přípojka pro odsávání pilin, 100 mm, pro elektropohon Přípojka pro odsávání pilin, 100 mm, pro pohon Z a ZE Prodloužení kolébky s válečky Pomůcka pro přepravu (sériově u strojů s tříbodovým zavěšením) ~ 230 ~ 240 ~ 20 Pohon klínovým řemenem pro optimální rychlost řezu a vyšší hodinový výkon GS - ověřená bezpečnost NOVINKA Řezání palivového dříví výkyvnou pilou GS s pohonem vývodovým hřídelem Výkyvná pila GS: Integrovaný ochranný kryt zabraňuje tomu, aby obsluha během řezání nedopatřením sáhla do pilového kotouče. Výkyvnou pilu GS s pohonem vývodovým hřídelem lze prostřednictvím tříbodového zavěšení pohodlně a rychle přepravit na místo jejího použití. 8 9

6 Výkyvná pila s nástavbou pásového dopravníku Řezání a nakládání Stolní pila na kolech Osvědčená a praktická M136G FS42 M136G F42 M1370G F42 WZE, W Traktor WZ PS Pohon pásového dopravníku přes hydrauliku traktoru, max. 16 l/min Traktor WZ PZ Pohon pásového dopravníku přes vestavěné čerpadlo na úhlovém převodu výkyvné pily, vč. nádrže a ventilu, kw elektromotor, 400 V, S6, CEE 16A Pohon pásového dopravníku jako u výrobku č. M136G F42 místo sériového pilového kotouče. ~ 40 ~ 48 ~ 20 1 Kompaktní konstrukce v celoocelovém provedení pro dlouhou životnost 2 Vedení stolu s lehkým chodem a uložením na kuličkových ložiscích pro optimální pohodlí obsluhy. 3 Velký stůl pily: 1 00 mm x 80 mm. Výkyvná pila WZ PS s nástavbou pásového dopravníku Pohon z traktoru (vstupní otáčky: 40 ot./min), nebo v kombinaci s elektromotorem, spínač s motorovým jističem a reverzním přepínačem fází Pohon klínovým řemenem přes převodovku s olejovou lázní Tříbodové zavěšení kat. I + II, vč. přepravní pomůcky Nástavba pásového dopravníku: délka pásového dopravníku 4,2 m, výška výhozu: 2,7 m. Výkyvné pily lze pásovým dopravníkem vybavit dodatečně! Celopryžová kola s Ø 300 mm pro pohodlnou přepravu. Volitelně: Vybavení pro podélné řezání (F resp. F )

7 Stolní pila na kolech Compact Plus Robustní stolní okružní pila na kolech Stolní pila na kolech s pohonem vývodovým hřídelem Robustní stolní okružní pila na kolech M1117F RE, C+, kw elektromotor, 400 V, S6, CEE 16A ~ 160 M1017F RZ Traktor ~ 234 Stolní pila na kolech RE, C+ W místo sériového pilového kotouče. Přímý pohon: pilový kotouč je namontovaný přímo na hřídeli motoru Pila s ochranou pro řezání palivového dřeva Velikost stolu: 1 00 x 80 mm, vedení stolu na kuličkových ložiscích Stolní pila na kolech s pohonem klínovým řemenem Robustní stolní okružní pila na kolech Stolní pila na kolech RZE, M103F RZE,, kw elektromotor, 400 V, S6, CEE 16A M1036F RZE 7, 7, kw elektromotor, 400 V, S6, CEE 16A M1038F RZE 9 9 kw elektromotor, 400 V, S6, CEE 32A Pohon z traktoru (vstupní otáčky: 40 ot./min), nebo v kombinaci s elektromotorem, spínač s motorovým jističem a reverzním přepínačem fází Pohon klínovým řemenem přes převodovku s olejovou lázní se dvěma přípojkami 1 3/8" Pila s ochranou pro řezání palivového dřeva Velikost stolu: 1 00 x 80 mm, vedení stolu na kuličkových ložiscích Sériová nouzová spojka s mechanickou brzdou Tříbodové zavěšení kat. I + II, vč. přepravní pomůcky Zvláštní výbava pro stolní pily na kolech Možné pouze u prvotního provedení, vč. montáže. ~ 274 ~ 284 ~ 290 M1027F RKE,, kw elektromotor 400 V, S6, CEE 16 A, dva klínové řemeny ~ 174 M1029F RKE 7, 7, kw elektromotor 400 V, S6, CEE 16 A, dva klínové řemeny ~ 188 F Traktorový podvozek 10 km/h, lze použít pouze u pohonů Z a ZE 9 kw elektromotor 400 V, S6, CEE 32 A, M1030F RKE 9 dva vysoce výkonné klínové řemeny ~ 200 Doplňkové vybavení pro stolní pily na kolech Stolní pila na kolech RKE, Pohon klínovým řemenem pro optimální rychlost řezu a vyšší hodinový výkon Pila s ochranou pro řezání palivového dřeva Velikost stolu: 1 00 x 80 mm, vedení stolu na kuličkových ložiscích F00018 Přesná příčná zarážka s posuvem na kuličkových ložiscích F Vybavení pro podélné řezání pro stolní pily na kolech s průměrem pilového kotouče 600 až 700 mm, skládající se z štípacího klínu, upevnění štípacího klínu, ochranného krytu a podélného dorazu F Vybavení pro podélné řezání pro stolní pily na kolech s průměrem pilového kotouče 00 mm, skládající se z štípacího klínu, upevnění štípacího klínu, ochranného krytu a podélného dorazu Z Vidiový pilový kotouč Ø 00 mm pro F (další pilové kotouče viz strana 64-6) Z F Odkorňovací list Ø 600 mm, na tvorbu špicí a odkorňování dřevěných kmenů (namontuje se místo pilového kotouče) Počitadlo hodin pro stroje s pohonem Z/ZE (jazýčkový kontakt) F Přípojka pro odsávání pilin, 100 mm, pro model F s elektropohonem Z Kloubový hřídel Walterscheid 62 63

8 Vidiový pilový kotouč, vyšší řezný výkon, snižuje hluk Chromem legovaný pilový kotouč Odkorňovací list Ø 600 mm Pilové kotouče Vidiové pilové kotouče otvor 30 mm Pilový kotouč s břity ze slinutého karbidu Výhoda: vyšší řezný výkon u tvrdého dřeva, delší trvanlivost břitu, snižuje hluk. Z Z Z Z Z Z Z Z Z S026 Vidiové pilové kotouče otvor 40 mm / 0 mm Pilový kotouč s břity ze slinutého karbidu Výhoda: vyšší řezný výkon u tvrdého dřeva, delší trvanlivost břitu, snižuje hluk. Z Z Pilový kotouč Ø 900 mm pro řezání palivového dříví; 96 zubů, otvor 40 mm Pilový kotouč Ø mm pro řezání palivového dříví; 106 zubů, otvor 0 mm Z Z Z Z Z Z S026 Pilový kotouč Ø 400 mm pro řezání palivového dříví; 60 zubů Pilový kotouč Ø 00 mm pro ořezávání a řezání palivového dříví, 36 zubů Pilový kotouč Ø 00 mm pro řezání palivového dříví; 72 zubů Pilový kotouč Ø 600 mm pro řezání palivového dříví; 78 zubů Pilový kotouč Ø 700 mm pro řezání palivového dříví; 84 zubů Pilový kotouč Ø 70 mm pro řezání palivového dříví; 90 zubů Pilový kotouč Ø 800 mm pro řezání palivového dříví; 96 zubů Pilový kotouč Ø 700 mm pro řezání palivového dříví; 42 zubů Pilový kotouč Ø 600 mm pro řezání palivového dříví; 40 zubů Příplatek za větší otvor Pilový kotouč legovaný chromem, otvor 30 mm Z Z Z Z13000 Z Z S026 Pilový kotouč Ø 400 mm pro ořezávání; 80 zubů Pilový kotouč Ø 00 mm pro ořezávání; 80 zubů Pilový kotouč Ø 600 mm pro řezání palivového dříví; 6 zubů Pilový kotouč Ø 600 mm pro řezání palivového dříví; 80 zubů Pilový kotouč Ø 700 mm pro řezání palivového dříví; 6 zubů Pilový kotouč Ø 700 mm pro ořezávání; 80 zubů Příplatek za větší otvor Pilové kotouče chromvanadový materiál, otvor 30 mm Delší trvanlivost břitů pilového kotouče Pilový kotouč Ø 400 mm pro ořezávání; 80 zubů Pilový kotouč Ø 00 mm pro ořezávání; 80 zubů Pilový kotouč Ø 00 mm pro řezání palivového dříví; 60 zubů Pilový kotouč Ø 600 mm pro řezání palivového dříví; 6 zubů Pilový kotouč Ø 700 mm pro řezání palivového dříví; 6 zubů Pilový kotouč Ø 70 mm pro řezání palivového dříví; 6 zubů Příplatek za větší otvor Pilové kotouče se skupinovým ozubením (Hannibal), legované chromem, otvor 30 mm Speciální pilový kotouč pro podélné řezání a rozštěp Z Z Z S026 Pilový kotouč Ø 00 mm; 42 zubů Pilový kotouč Ø 600 mm; 40 zubů Pilový kotouč Ø 700 mm; 40 zubů Příplatek za větší otvor Pilové kotouče se skupinovým ozubením (Hannibal), vidiové, otvor 30 mm Speciální pilový kotouč pro podélné řezání a rozštěp Z Z Z S026 Pilový kotouč Ø 00 mm; 48 zubů Pilový kotouč Ø 600 mm; 40 zubů Pilový kotouč Ø 700 mm; 40 zubů Příplatek za větší otvor Odkorňovací list Z Štípací klín Odkorňovací list Ø 600 mm, na tvorbu špicí a odkorňování dřevěných kmenů (namontuje se místo pilového kotouče) F F Štípací klín, kompletně s upevněním pro pilový kotouč o průměru 30 až 00 mm Štípací klín, kompletně s upevněním pro pilový kotouč o průměru 0 až 700 mm Vidiový pilový kotouč 70 mm Ø, 90 zubů Chromem legovaný pilový kotouč 700 mm Ø, 6 zubů Pilový kotouč se skupinovým ozubením Hannibal 600 mm Ø Vidiový pilový kotouč 00 mm Ø, 72 zubů Vidiový pilový kotouč 00 mm Ø, 36 zubů Chromem legovaný pilový kotouč 400 mm Ø, 80 zubů 64 6

9 CutMaster AutoCut Nejsilnější ve své třídě. Mají absolutně nejvyšší výkon stroje Cut- Master a AutoCut. CutMaster je k dostání v provedeních Compact a Comfort a vyznačuje se maximální mírou výkonu a komfortu. Totéž platí i pro oceněný AutoCut 700 s jedinečným systémem posuvu dřeva pro větší hospodárnost a vyšší komfort obsluhy. Přehled výhod CutMaster Zpracovává dřevo do Ø 24 cm Compact: odpružená kolébka a mechanicky poháněný pásový dopravník pro optimální komfort obsluhy Comfort: hydraulické ovládání kolébky a hydraulicky poháněný pásový dopravník pro plynulé a pohodlné řezání palivového dříví AutoCut Automaticky zpracovává dřevo do Ø 22 cm ve 2,sekundovém taktu Patentovaný řezací systém a jedinečný systém posuvu dřeva Hospodárný díky extrémně vysokému hodinovému výkonu až 8 prm/h v závislosti na průměru a délce polena Podívejte se sami, jak pracují stroje Posch: Vyžádejte si jednoduše naše produktové DVD nebo se rovnou podívejte na internetu:

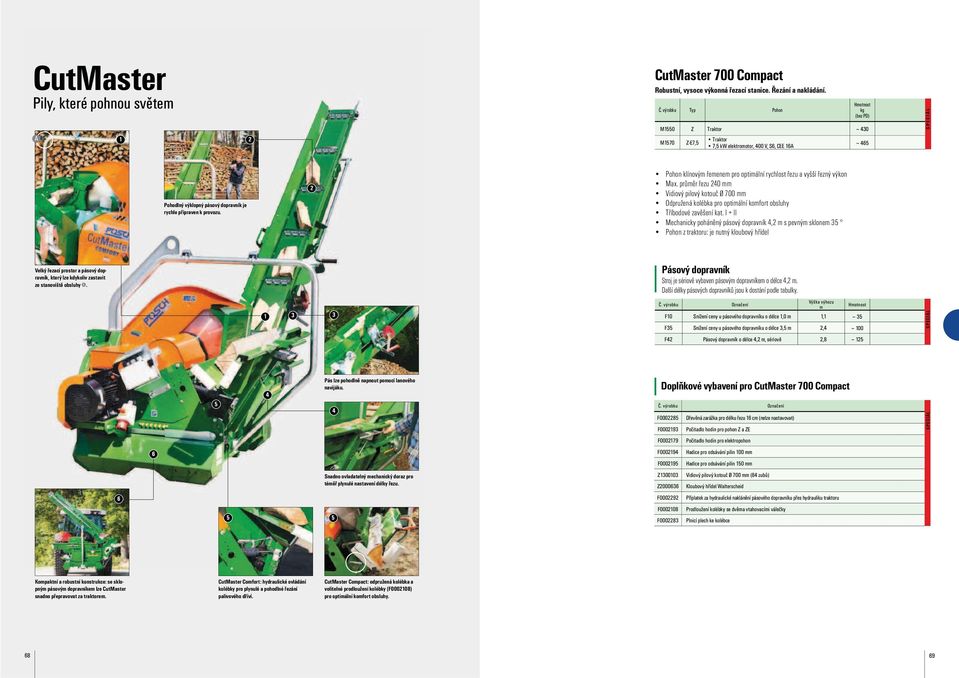

10 CutMaster Pily, které pohnou světem A 1 2 CutMaster 700 Compact Robustní, vysoce výkonná řezací stanice. Řezání a nakládání. (bez PD) M10 Z Traktor ~ 430 M170 Z-E7, 7, kw elektromotor, 400 V, S6, CEE 16A ~ 46 Pohodlný výklopný pásový dopravník je rychle připraven k provozu. 2 Pohon klínovým řemenem pro optimální rychlost řezu a vyšší řezný výkon Vidiový pilový kotouč Ø 700 mm Odpružená kolébka pro optimální komfort obsluhy Tříbodové zavěšení kat. I + II Mechanicky poháněný pásový dopravník 4,2 m s pevným sklonem 3 Velký řezací prostor a pásový dopravník, který lze kdykoliv zastavit ze stanoviště obsluhy A. Pásový dopravník Stroj je sériově vybaven pásovým dopravníkem o délce 4,2 m. Další délky pásových dopravníků jsou k dostání podle tabulky Výška výhozu m F10 Snížení ceny u pásového dopravníku o délce 1,0 m 1,1 ~ 3 F3 Snížení ceny u pásového dopravníku o délce 3, m 2,4 ~ 100 F42 Pásový dopravník o délce 4,2 m, sériově 2,8 ~ 12 4 Pás lze pohodlně napnout pomocí lanového navijáku. 4 Doplňkové vybavení pro CutMaster 700 Compact F Dřevěná zarážka pro délku řezu 16 cm (nelze nastavovat) F Počitadlo hodin pro pohon Z a ZE F Počitadlo hodin pro elektropohon 6 F Hadice pro odsávání pilin 100 mm F Hadice pro odsávání pilin 10 mm Snadno ovladatelný mechanický doraz pro téměř plynulé nastavení délky řezu. Z Z Vidiový pilový kotouč Ø 700 mm (84 zubů) Kloubový hřídel Walterscheid 6 F Příplatek za hydraulické naklánění pásového dopravníku přes hydrauliku traktoru F F Prodloužení kolébky se dvěma vtahovacími válečky Plnicí plech ke kolébce Kompaktní a robustní konstrukce: se sklopným pásovým dopravníkem lze CutMaster snadno přepravovat za traktorem. CutMaster Comfort: hydraulické ovládání kolébky pro plynulé a pohodlné řezání palivového dříví. CutMaster Compact: odpružená kolébka a volitelné prodloužení kolébky (F ) pro optimální komfort obsluhy

11 CutMaster 700 Comfort Robustní, vysoce výkonná řezací stanice s vyšším komfortem. Řezání a nakládání. (bez PD) M1 Z Traktor ~ 1 M16 E11 11 kw elektromotor, 400 V, S6, CEE 32A ~ 4 M17 Z-E11 11 kw elektromotor, 400 V, S6, CEE 32A ~ 60 Pásový dopravník Stroj je sériově vybaven pásovým dopravníkem o délce 4,2 m. Další délky pásových dopravníků jsou k dostání podle tabulky. Výška výhozu m F10 Snížení ceny u pásového dopravníku o délce 1,0 m 0,9 1,2 ~ 3 F3 Snížení ceny u pásového dopravníku o délce 3, m 1,6 2,6 ~ 100 F42 Pásový dopravník o délce 4,2 m, sériově 1,9 3,1 ~ 12 F0 Příplatek za pásový dopravník o délce,0 m 2,2 3,6 ~ 200 Pohon klínovým řemenem pro optimální rychlost řezu a vyšší řezný výkon Vidiový pilový kotouč Ø 700 mm Hydraulicky ovládaná kolébka se dvěma dodatečnými vtahovacími válečky pro plynulé a pohodlné řezání palivového dříví Tříbodové zavěšení kat. I + II Hydraulický pásový dopravník 4,2 m, sklon pásového dopravníku lze hydraulicky nastavit od 22 do 40 Zvláštní výbava pro CutMaster 700 Comfort Možné pouze u prvotního provedení, vč. montáže. DT R Traktorový podvozek 10 km/h, hydraulicky výškově nastavitelný, s opěrným kolem pro připojení za traktor, oj pro napojení na tříbodové zavěšení, ~ 13. Dodatečné válečky v kolébce Doplňkové vybavení pro CutMaster 700 Comfort F F F F F Z Z F F Dřevěná zarážka pro délku řezu 16 cm (nelze nastavovat) Počitadlo hodin pro pohon Z a ZE Počitadlo hodin pro elektropohon Hadice pro odsávání pilin 100 mm Hadice pro odsávání pilin 10 mm Vidiový pilový kotouč Ø 700 mm (84 zubů) Kloubový hřídel Walterscheid Prodloužení kolébky 60 cm se 4 vtahovacími válečky Plnicí plech ke kolébce CutMaster Comfort s hydraulickým ovládáním kolébky. CutMaster Comfort Z-E11 CutMaster Comfort: komfortní řezání palivového dříví s velkými vtahovacími válečky na kolébce. Hospodárné řezání a nakládání palivového dříví se strojem CutMaster 700 Comfort

12 AutoCut 700 Compact Comfort Plně automatická kompaktní pila na palivové dříví. Pásový dopravník Stroj je sériově vybaven pásovým dopravníkem o délce 4,2 m. Další délky pásových dopravníků jsou k dostání podle tabulky. (bez PD) M1630 Z Traktor, potřeba síly 20 kw, otáčky vývodového hřídele 480 ot./min ~ 1.00 M163 Z-E22 22 kw elektromotor, 400 V, S6, CEE 32 A ~ 1.12 Výška výhozu m F16 Snížení ceny u pásového dopravníku o délce 1,6 m 1,2 ~ 0 F40 Pásový dopravník o délce 4 m, sériově 2,4 ~ 12 F0 Příplatek za pásový dopravník o délce m 2,9 ~ 200 Plně automatická pila na palivové dříví řeže polena i kulatinu v 2,sekundovém taktu a v závislosti na průměru dřeva a délce řezu zvládne s jednou obsluhující osobou zpracovat až 8 prostorových metrů za hodinu. Řezivo se dopraví do zařízení pro posuv dřeva, všechno ostatní již zařídí AutoCut. Plně automatický posuv dřeva dopraví řezivo k vidiovému pilovému kotouči. Hotová polena jsou naložena pomocí pásového dopravníku. Zvláštní výbava pro AutoCut 700 Compact/Comfort Možné pouze u prvotního provedení, vč. montáže. C Comfort Paket: hydraulicky nastavitelný sklon pásového dopravníku od 22 do 40, výška výhozu: 1,7 m až max. 2,8 m u F40, výška výhozu: 2,0 m až max. 3,4 m u F0, ~ 2 Technické údaje: Řeže polena do délky až 120 cm a tloušťky až 22 cm Vidiový pilový kotouč Ø 700 mm Délku řezu lze plynule nastavit od 13 do 2 cm Počitadlo hodin Kompletně chráněný řezací prostor s nouzovým vypínačem Pásový dopravník 4 m, pevný sklon pásového dopravníku 3 Tříbodové zavěšení kat. II Comfort Paket: Sklon pásového dopravníku lze plynule nastavovat v rozmezí od 22 do 40. Doplňkové vybavení pro AutoCut 700 Compact/Comfort Z Vidiový pilový kotouč Ø 700 mm (84 zubů) F Dopravní pás bez klínové lišty (rychle opotřebitelná součástka) F Nasazovací svítící jednotka Z Kloubový hřídel Walterscheid Automatické upevnění dřeva zajišťuje bezpečné řezání. Plynulé nastavování délky dřeva od 13 do 2 cm. AutoCut 700 Compact s patentovaným řezacím systémem pouze jedna obsluhující osoba pro enormní řezný výkon! AutoCut 700 Compact Z-E22: v přepravní poloze 72 73
