1 Varianty zabezpečení Jiří Hradecký Valeč dodávek elektřiny při blackoutu pro Prahu

2 Omezení pro dodávky elektřiny Po celoplošném výpadku elektřiny z přenosové soustavy, kdy nelze očekávat v dohledné době (řádově hodiny) obnovení dodávek elektřiny, nemůže v současné době hl. m. Praha prostřednictvím svého monopolního distributora elektřiny PREdistribuce, a.s. očekávat zajištění dodávky elektřiny ze zdrojů rozmístěných v relativní blízkosti hlavního města, tj. ze Středočeského kraje. Omezení jsou technická a legislativní Skupina PRE, jejíž je PREdistribuce součástí nemá k dispozici žádné vlastní zdroje na území Prahy či v jejím okolí, které by mohly byť částečně nahradit výpadek ne všechny výrobny elektřiny, které by se mohly případného ostrovního chodu účastnit, jsou na tuto alternativu technicky vybaveny. PREdi nemůže být držitelem licence na výrobu elektřiny PREdi nemá kompetence ani legislativní nástroje, které by upřednostňovaly dodávku elektřiny pro hl. m. Prahu z významných výroben v okolí Prahy na úkor jiných regionů Obnově dodávek elektřiny (nerozhoduje zdali z ČEPS či odjinud) musí předcházet rekonfigurace sítě - nelze pustit elektřinu do stejného zapojení jako před výpadkem tato příprava vyžaduje desítky minut. Z tohoto důvodu údaje o schopnosti rychlého najetí zdroje v řádu minut nejsou příliš relevantní

3 Možné varianty obnovy dodávek Přednostní obnova dodávky z ČEPS Ostrovní provoz z elektráren Kladno Ostrovní provoz z nových zdrojů Nasazení diesel/plynových agregátů

4 Přednostní obnova dodávky z ČEPS V r po výpadcích rozvodny Chodov 400 kv, (v majetku a provozování ČEPS) bylo přijato oboustranné MEMORANDUM podporující významnost zásobování el. energií Prahy za normální i výjimečné provozní situace. Expertní tým SNAPA (Spolehlivé NApájení Pražské Aglomerace), složený ze špičkových specialistů ČEPS, ČEZ-D a PREdi, který neustále monitoruje rizika, jež by mohla vést ke snížení spolehlivosti dodávky elektřiny, a navrhuje opatření pro eliminaci těchto rizik.

5 Přednostní obnova dodávky z ČEPS 1) Vlastní spotřeba JETE, JEDU 2) Vlastní spotřeba systémových klasických elektráren (Chvaletice, Tušimice, Prunéřov, Počerady, Mělník, Ledvice, Dětmarovice) 3) Hlavní město Praha (poznatky z celostátních dispečerských cvičení odhadují započetí obnovy dodávek elektřiny > 20h) 4) Velké městské aglomerace Brno, Ostrava, Plzeň, Ústí n. Labem, Č. Budějovice 5) Ostatní spotřebitelé

6 Oblasti napájení a struktura dodávky ČEZ - Kladno 110 kv ČEZ - EMĚ 110 kv 70 MW 6% 121 MW 11% 185 MW 16% ČEZ - V 110 kv 382 MW 34% 35 MW 3% 336 MW 30% 400 kv Hodnoty 20.leden 2016, max MW 220 kv 110 kv

7 Ostrovní provoz z elektráren Kladno V rámci TAČR realizován projekt Inteligentní systém pro bezpečné a spolehlivé zásobování oblasti elektrickou energií, tj. vyvedení výkonu elektráren ECK I a ECK II pro potřeby ČEZdi a PREdi v případě nouzových stavů. Spolupráce ČVUT, ČEZdi, PREdi, Alpiq Instalovaný výkon 520 MW ( přibližně 250 MW by mohlo být použito pro Prahu ) Blok č. 8 je certifikován na start ze tmy Trvání projektu 07/ /2017 bl.7 bl.4,5 bl.8

8 Ostrovní provoz z elektráren Kladno VÝCHOZÍ STAV zásoba paliva (uhlí) na asi 20 dní provozu zásoby chladící vody tři až pět dní bez doplňování + vybudován záložní přívod vody z jiného zdroje na základě reálných zkoušek a měření lze konstatovat, že po celkovém blackoutu by byla v prvním kroku obnovena dodávka elektrické energie do města Kladno z bloku č. 8 (spotřeba MW) výkon bloku č. 8 lze dále využít pro restart uhelných bloků č. 4, 5 a 7 nebo plynového bloku č. 6

9 Ostrovní provoz z elektráren Kladno UVAŽOVANÝ STAV ve spolupráci ČVUT, ČEZdi, PREdi probíhá prověření fyzikálních podmínek v sítích v dané oblasti. poté případné úpravy v sítích, doplnění HW a SW regulačních a ovládacích systémů atd. bude muset dojít k dohodě na úrovni orgánů státní správy a samosprávy ohledně priorit zásobování; v každém případě bude celá oblast (část Středočeského kraje, Praha) výkonově deficitní.

10 Ostrovní provoz z elektráren Kladno Rozdělení výkonu mezi Prahu a Středočeský kraj, přivedení výkonu do Prahy přes rozvodny Řeporyje a Praha-Sever

11 Ostrovní provoz z nových zdrojů Energetický zdroj TŘEBORADICE (EZT) V lokalitě rozvodny Třeboradice je možno připojit EZT s výkonem cca 45 MW EZT musí být schopen startu ze tmy a ostrovního provozu. Nová rozvodna 110 kv má připraveno rezervní pole Primární palivo: zemní plyn a etanol

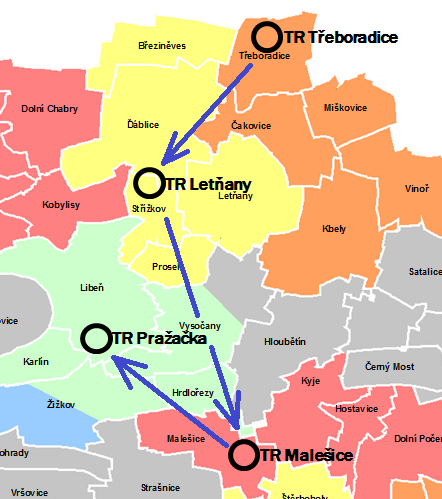

12 Ostrovní provoz z nových zdrojů KOP TŘEBORADICE KOP Krizový ostrovní provoz V případě blackoutu lze EZT využít pro napájení objektů kritické infrastruktury zhruba ve vyznačené oblasti např. FN Bulovka, FN Vinohrady, Vodárny, DP Vyvedení výkonu je přes znázorněné rozvodny a rozdělení výkonu je zhruba: 80% Pražačka 10% Malešice 10% Letňany

13 Ostrovní provoz z nových zdrojů Ostrov 3x 100 MW

14 Ostrovní provoz z nových zdrojů Náklady dle Studie ViP z r KOP Třeboradice Investiční náklady: Roční fixní provozní náklady: mil. Kč 31 mil. Kč/r KOP 3x 100 MW Investiční náklady: Roční fixní provozní náklady: mil. Kč 164 mil. Kč/r

15 Nasazení diesel/plynových agregátů Na první pohled je to nejsnazší řešení a lze jej rozdělit na dvě alternativy: stacionární zdroje pojízdné zdroje Stacionární dieselagregáty si pořizují odběratelé, kteří vědí, že není v silách distributora zajistit dodávku elektřiny pro jejich potřeby vždy za všech okolností a elektřinu nezbytně potřebují stále pro plnění svých úkolů. V současné době evidujeme asi 170 MW takto instalovaného výkonu s rozložením na jednotlivá odvětví viz obr:

16 Nasazení diesel/plynových agregátů Stacionární dieselagregáty základní funkčnost Je používán pouze jako záložní zdroj. Jeho instalace má za cíl zásobovat objekty elektrickou energií při výpadku dodávky z distribuční sítě. Je připojen v hlavním rozváděči 1 kv odběratele. Při detekci výpadku sítě dochází k ručnímu nebo automatickému odpojení sítě, rozběhu DA a jeho připojení do stanovených obvodů. Při obnovení dodávky ze sítě se DA synchronizuje se sítí, následně dochází ke krátkodobému paralelnímu chodu, DA se/je odpojen. Palivové nádrže jsou dimenzovány na 6 8 hod. provozu Kontejnerové dieselagregáty Dieselagregát ve vysílači Praha-Žižkov

17 Nasazení diesel/plynových agregátů Agregáty mohou být seřazovány i do výkonových bloků o velikosti až 30 MW. Pro agregáty (palivo nafta či plyn) ve vyšším výkonovém blokovém uspořádání je nutno řešit: dostatečný přísun paliva v případě blízkosti plynové přípojky asi není velký problém, spotřeba plynu pro jednotku 1 MW je přibližně 240 m 3 /hod, v případě nafty je nutné zajistit zásobování PHM, spotřeba nafty pro jednotku 1 MW je cca 200 l/hod. připojení k rozvodům elektřiny je zásadní problém!! výstupní napětí agregátů je v naprosté většině 230/400 V, což představuje problém pro vyvedení tak velkého výkonu až 30 MW. u stávajících rozvoden v PREdi (a ani v ČR) nejsou rozvaděče 230/400 V přizpůsobeny pojmout výkon 30 MW, běžně jsou dimenzovány na 0,25 1 MW. potřeba instalovat zvyšovací trafa 0,4/22 kv; zřejmě největší transformátory s tímto převodem mají výkon 2,5 MVA, tzn. při instalaci bloku 30 MW je zapotřebí uvažovat s 12 ks těchto transformátorů fyzikální potřeba výroby jalového výkonu (např. nabíjecí výkon kabelu 22 kv : 1 km 50 kva) prostorové nároky na samotný blok generátorů, na trafostání, ostatní zařízení + potřebná vyjádření úřadů a institucí (kabel 100 kv: 1 km 1 MVAr)

18 Nasazení diesel/plynových agregátů Krym - cca 2 MW jednotky v chodu při přerušení dodávek elektřiny z Ukrajiny Plynové bloky u TR Simferopol, , Foto: AP

19 Nasazení diesel/plynových agregátů Pojízdné DA Technické možnosti připojení každý objekt je specifický, musí se předem určit kolik elektřiny (tj. jaký výkon DA) je potřeba k udržení nezbytných funkcí zařízení tato zátěž by měla být na úrovni cca 70% jmenovitého výkonu DA. Přetížení není žádoucí, moderní DA se v takovém případě automaticky odpojí. možnosti připojení na začátek elektrické instalace (tj. hlavního rozvaděče) možnost přístupu (závozu DA) + dopravní cesty pro zásobování palivem. Tento pasport by měl být součástí havarijního plánu důležitých objektů Cena za 100 kva : generátor cca Kč + podvozek cca Kč

20 Nasazení diesel/plynových agregátů Typické případy standardního připojení objektů v síti PREdi a možnosti jejich připojení na mobilní DA: Objekty připojené z hladiny nízkého napětí přes přípojkovou skříň, umístěnou vně objektu Výkonová potřeba do 100 kw. Takové DA jsou běžně k dispozici a lze je připojit po odpojení a zajištění distribuční sítě přímo do přípojkové skříně. Alternativou je připojení DA do trafostanice do rozváděče nízkého napětí; např. v místech, kde situace neumožňuje osadit DA v blízkosti napájeného objektu nebo např. pro osvětlení veřejných prostor či napájení dopravní signalizace důležitých uzlů. nezbytné ruční manipulace v distribuční síti, nutné odpojení ostatních odběrů v linii napájeného objektu z přípojkových skříní vyjmutím pojistek. Skříně je nutné zabezpečit, aby nedošlo k neoprávněné manipulaci na zařízení. Přípojková skříň Rozvaděč NN příprava na připojení DA

21 Nasazení diesel/plynových agregátů Typické případy standardního připojení objektů v síti PREdi a možnosti jejich připojení na mobilní DA: Objekty připojené z hladiny vysokého napětí přes vlastní trafostanici Případné místo pro připojení DA bývá z pohledu řešení našeho problému naprosto nevhodně umístěno, často hluboko v budově. Cesta k přípojnému místu povede po chodbách, schodištích, dveře na této komunikaci nelze uzavřít. Vzhledem k přenášeným výkonům je svazek propojovacích kabelů objemný. délka připojovacího vedení bude muset být specifikována individuálně pro každý objekt. Hlavní rozvaděče NN budov nejsou uzpůsobeny pro připojení DA, ve většině případů bude nutná demontáž přívodu NN od transformátoru a připojení DA na jeho místo. Možnosti připojení DA do rozvaděčů nízkého napětí jednotlivých budov je nutné posuzovat samostatně v závislosti na daném typu a výrobci rozvaděče - vzhledem k minimalizaci rozvaděčů nepředpokládá, že by zde byly připraveny místa pro připojení DA referenční výkon 1000 kw. DA těchto výkonů se vyskytují v provedení s vlastním podvozkem poměrně vzácně. Standardně jsou v kontejnerovém provedení, převážejí se nákladními automobily, k jejich umístění k budově je nutný jeřáb v centru města instalace na hranici proveditelnosti. Hmotnost kontejneru 800 kva je 20 t.

22 Nasazení diesel/plynových agregátů Obecné bezpečnostní předpoklady Nejsou k dispozici jednoznačné prostředky k zabránění přístupu k živým částem elektrického zařízení laikům přípojková skříň s připojenými kabely od DA bude muset být otevřená v současnosti je možná pouze ostraha. Přípojná místa nejsou vybavena jednoduchými spoji zásuvkami, konektory, montáž může provést pouze vysoce kvalifikovaná obsluha (Vyhl. 50/78 Sb.) Montážní kapacity PREdi jsou ale omezené, tuto činnost je možné zajistit pouze ve spolupráci s externími firmami, nejlépe partnery PREdi. Od dieselagregátů umístěných na veřejných místech mohou vést kabelová propojení po chodnících, což v případě omezené činnosti veřejného osvětlení, může způsobovat problémy. Je nutné zajistit, aby DG pracovaly do naprosto ostrovního systému, všechny napájené obvody musí být pod kontrolou. DA je měkký zdroj, nemusí dodat dostatečný zkratový výkon v případě poruchy nebude v případě poruchy správně fungovat ochrana elektrického zařízení před úrazem el.proudem. Toto nebezpečí je možné eliminovat jen preventivním odborným vytipováním místa, do kterého se bude DG připojovat. K tomu je nutné znát příslušné parametry DA

23 Nasazení diesel/plynových agregátů Logistika Zásadní logistické otázky nasazení mobilních DA Počty disponibilních dieselagregátů (se správnou délkou připojovacího vedení) Přísun PHM (při plném výkonu je potřeba závoz 3x denně) Počty kvalifikovaných obsluh (elektrikáři, strojníci DA), zajištění jejich odpočinku, zázemí

24 Nasazení diesel/plynových agregátů Využití kogeneračních zdrojů v případě blackoutu může jednoduše plnit funkci autonomního zdroje. Výhodou je, že distribuce plynu není závislá na dodávkách elektřiny z distribučních sítí. tyto zdroje bývají ale většinou malé (do 100 kw), protože trvalý chod větších zařízení naráží na environmentální limity.

25 Závěry Rekonfigurace sítě pro první dodávky elektřiny trvá 2-3 hod. Ostrovní provozy resp. jejich systémy nejsou v současné době vytvořeny, vybaveny či postaveny Obnovení dodávky z přenosové soustavy závisí na mnoha okolnostech, tím je ovlivněna doba blackoutu Mobilní dieselagregáty vyžadují zkušenou obsluhu, vytvořené podmínky pro připojení, doplňování PHM, ostrahu. Stacionární dieselagregáty startují většinou automaticky bezprostředně po výpadku a potřebují prakticky jenom doplňování PHM. Stacionární plynové agregáty startují většinou automaticky bezprostředně po výpadku a jejich chod je závislý pouze na dodávce plynu.

26 Doporučení u nových objektů KI vždy vybavit stacionárním DA či kogenerací na plyn u stávajících objektů posoudit možnost dovybavení DA či kogenerací Plynový generátor Caterpillar cca 150 kva
