1 Střední odborná škola elektrotechnická, Centrum odborné přípravy Zvolenovská 537, Hluboká nad Vltavou Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/ CZ.1.07/1.5.00/

2 Číslo projektu Číslo materiálu Název školy Autor Tématický celek Ročník CZ.1.07/1.5.00/ ICT-PG2-2_10 Základy hardware počítače Střední odborná škola elektrotechnická, Centrum odborné přípravy, Zvolenovská 537, Hluboká nad Vltavou Ing. Vladimír Vašek Základní deska disková rozhraní II. 1. ročník SOŠ Datum tvorby Anotace Metodický pokyn Prezentace s výkladem Učební materiál pro seznámení s hardwarem počítače typu PC Pokud není uvedeno jinak, uvedený materiál je z vlastních zdrojů autora Zpět CZ.1.07/1.5.00/

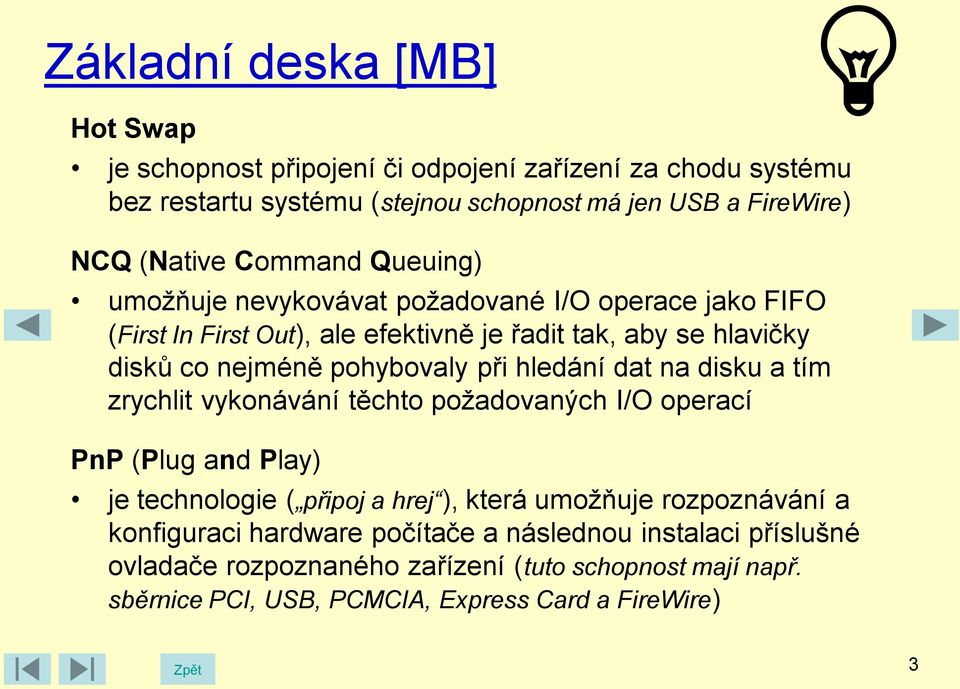

3 Hot Swap je schopnost připojení či odpojení zařízení za chodu systému bez restartu systému (stejnou schopnost má jen USB a FireWire) NCQ (Native Command Queuing) umožňuje nevykovávat požadované I/O operace jako FIFO (First In First Out), ale efektivně je řadit tak, aby se hlavičky disků co nejméně pohybovaly při hledání dat na disku a tím zrychlit vykonávání těchto požadovaných I/O operací PnP (Plug and Play) je technologie ( připoj a hrej ), která umožňuje rozpoznávání a konfiguraci hardware počítače a následnou instalaci příslušné ovladače rozpoznaného zařízení (tuto schopnost mají např. sběrnice PCI, USB, PCMCIA, Express Card a FireWire) Zpět 3

4 Serial ATA [SATA] sériové rozhraní SATA vystřídalo paralelní rozhraní PATA z důvodu požadavků na vyšší datovou přenosovou rychlost k řadiči SATA je možno, na rozdíl od PATA, připojit vždy jen jedno diskové zařízení, tím zcela odpadlo nastavení zařízení do režimu Master-Slave řadič SATA je vždy vícekanálový a podle počtu kanálů je možno připojit zpravidla více jak dvě disková zařízení (podle osazení výrobcem základní desky 2, 4, 6 zařízení atd.) zatímco PATA dosáhla max.přenosové rychlosti 133MBps, SATA ve verzích SATA (I), II a III (SATA3 / SATA 6G) dosahuje přenosové rychlosti až 150MBps, 300MBps a 600MBps díky nové technologii AHCI (Advanced Host Controller Interface) disponuje vlastnostmi Hot Swap a NCQ (Native Command Queuing) Zpět 4

5 Kabeláž a konektory SATA podstatných změn doznal nejen propojovací 7-žilový kabel, ale i konektor, který používá tzv. L klíčování (stejné jako napájecí konektor SATA od kterého se liší velikostí a proto je nelze zaměnit) použití tenčích datových kabelů vedlo ke zlepšení proudění vzduchu v počítačové skříni a tím i nepřímo k účinnějšímu chlazení jednotlivých komponent počítače Rozhraní esata (externí SATA) esata se používá pro připojení externích zařízení SATA řízení se zachováním všech výhod rozhraní SATA (často je implementováno v přenosných počítačích) oproti USB esata nezatěžuje tolik systém a nabízí vyšší přenosovou rychlost konektor esata neobsahuje napájení vnějších zařízení a není ani tvarově shodný s kladickým konektorem SATA 7-pinový konektor kabelu SATA Zpět 5

6 Co je dobré vědět o SATA funkce Hot Swap nemusí být funkční zcela automaticky neboť její funkčnost je podmíněna zapnutím podpory standardu AHCI v BIOSu základní desky problém je, že toto zapnutí podpory standardu AHCI musíte provést ještě před instalací operačního systému, protože operační systém se nainstaluje podle nastavení v BIOSu - s podporou IDE nebo podporou AHCI po instalaci operačního systému již přepnutí v BIOSu základní desky z IDE na AHCI nepřinese podporu rozšířených funkcí Serial ATA, ba naopak může přinést nestabilitu celého systému nebo systém nepůjde ani spustit (může dojít i k poškození systémových souborů operačního systému natolik, že bude nakonec nutné celý operační systém znovu nainstalovat) Zpět 6

7 Seznam literatury a pramenů Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jákékoliv další využití podléhá autorskému zákonu. Použité zdroje: Objekty použité k vytvoření prezentace jsou součástí knihovny Microsoft Office PowerPoint 2003 a vlastní tvorba autora. Obrázky použité v této prezentaci jsou součástí knihovny Microsoft Office PowerPoint 2003 a vlastní tvorba autora. Zpět CZ.1.07/1.5.00/
