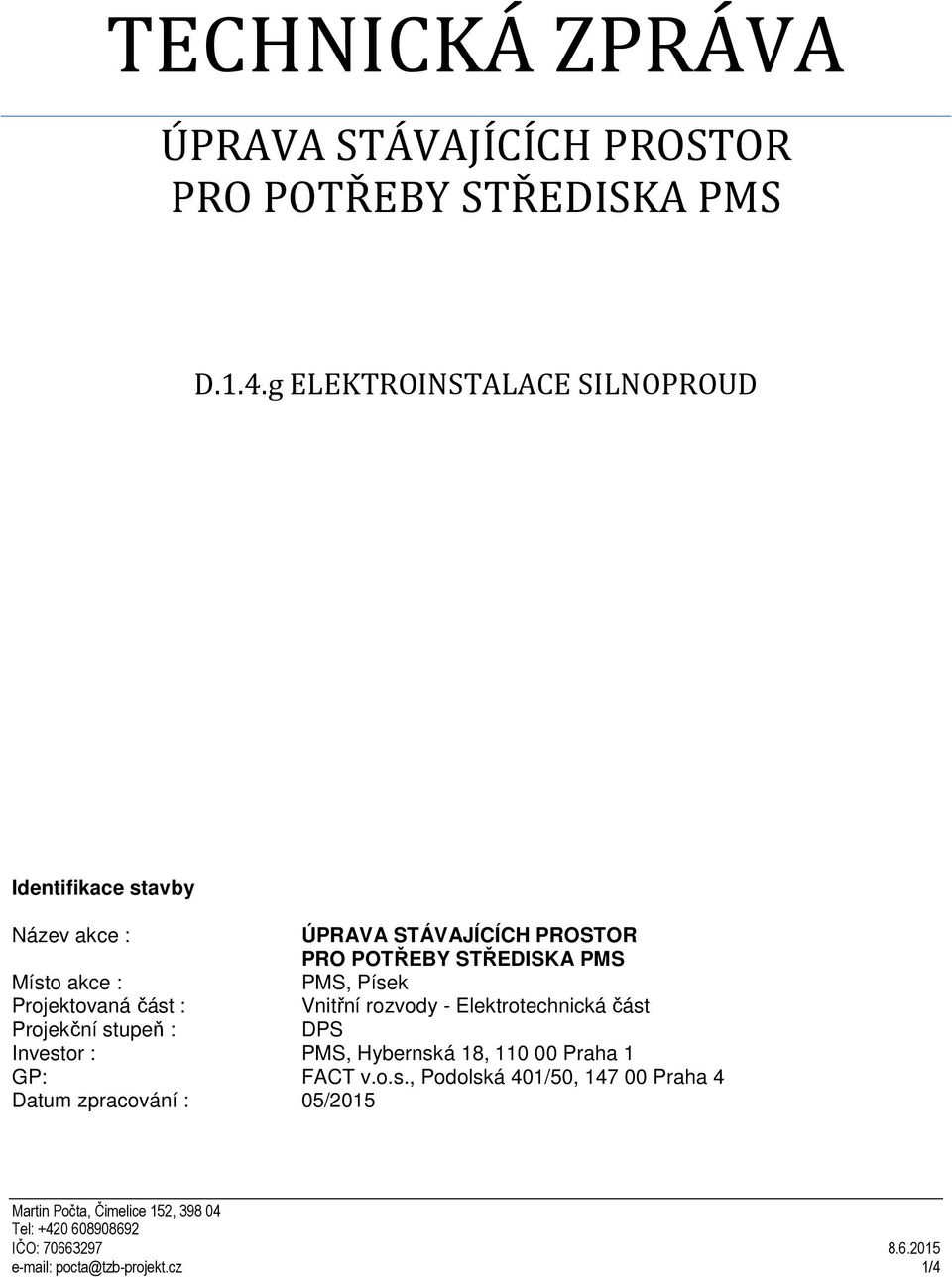

3 TECHNICKÁ ZPRÁVA ÚPRAVA STÁVAJÍCÍCH PROSTOR PRO POTŘEBY STŘEDISKA PMS D.1.4.g ELEKTROINSTALACE SILNOPROUD Identifikace stavby Název akce : ÚPRAVA STÁVAJÍCÍCH PROSTOR PRO POTŘEBY STŘEDISKA PMS Místo akce : PMS, Písek Projektovaná část : Vnitřní rozvody - Elektrotechnická část Projekční stupeň : DPS Investor : PMS, Hybernská 18, Praha 1 GP: FACT v.o.s., Podolská 401/50, Praha 4 Datum zpracování : 05/2015 Martin Počta, Čimelice 152, Tel: IČO: pocta@tzb-projekt.cz 1/4

PMS, Písek Projektovaná část : Vnitřní rozvody - Elektrotechnická část Projekční stupeň : DPS Investor : PMS, Hybernská 18, 110 00

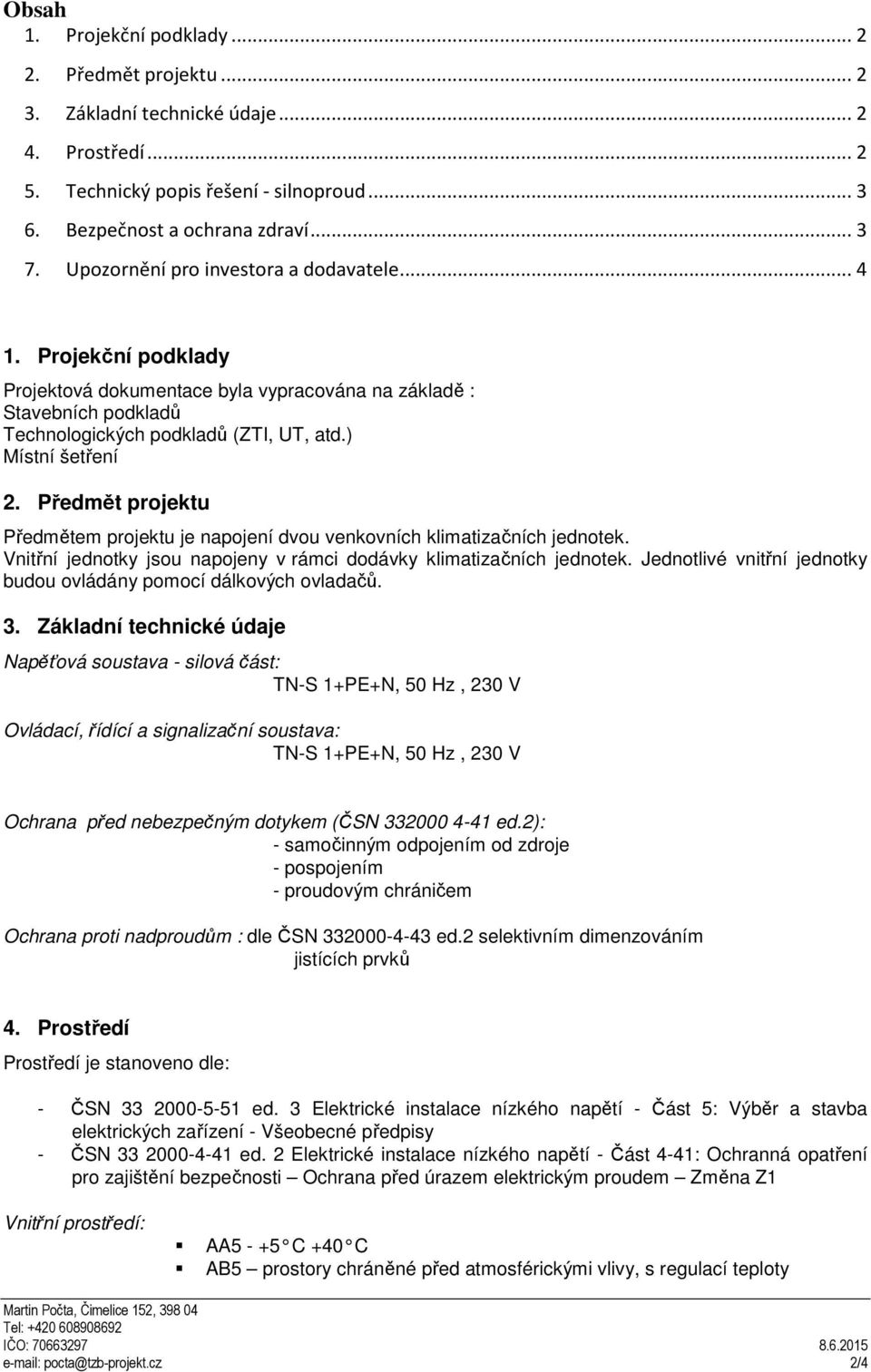

4 Obsah 1. Projekční podklady Předmět projektu Základní technické údaje Prostředí Technický popis řešení - silnoproud Bezpečnost a ochrana zdraví Upozornění pro investora a dodavatele Projekční podklady Projektová dokumentace byla vypracována na základě : Stavebních podkladů Technologických podkladů (ZTI, UT, atd.) Místní šetření 2. Předmět projektu Předmětem projektu je napojení dvou venkovních klimatizačních jednotek. Vnitřní jednotky jsou napojeny v rámci dodávky klimatizačních jednotek. Jednotlivé vnitřní jednotky budou ovládány pomocí dálkových ovladačů. 3. Základní technické údaje Napěťová soustava - silová část: TN-S 1+PE+N, 50 Hz, 230 V Ovládací, řídící a signalizační soustava: TN-S 1+PE+N, 50 Hz, 230 V Ochrana před nebezpečným dotykem (ČSN ed.2): - samočinným odpojením od zdroje - pospojením - proudovým chráničem Ochrana proti nadproudům : dle ČSN ed.2 selektivním dimenzováním jistících prvků 4. Prostředí Prostředí je stanoveno dle: - ČSN ed. 3 Elektrické instalace nízkého napětí - Část 5: Výběr a stavba elektrických zařízení - Všeobecné předpisy - ČSN ed. 2 Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti Ochrana před úrazem elektrickým proudem Změna Z1 Vnitřní prostředí: AA C +40 C AB5 prostory chráněné před atmosférickými vlivy, s regulací teploty Martin Počta, Čimelice 152, Tel: IČO: pocta@tzb-projekt.cz 2/4

Předmět projektu Předmětem projektu je napojení dvou venkovních klimatizačních jednotek. Vnitřní jednotky jsou napojeny v rámci dodávky klimatizačních jednotek.

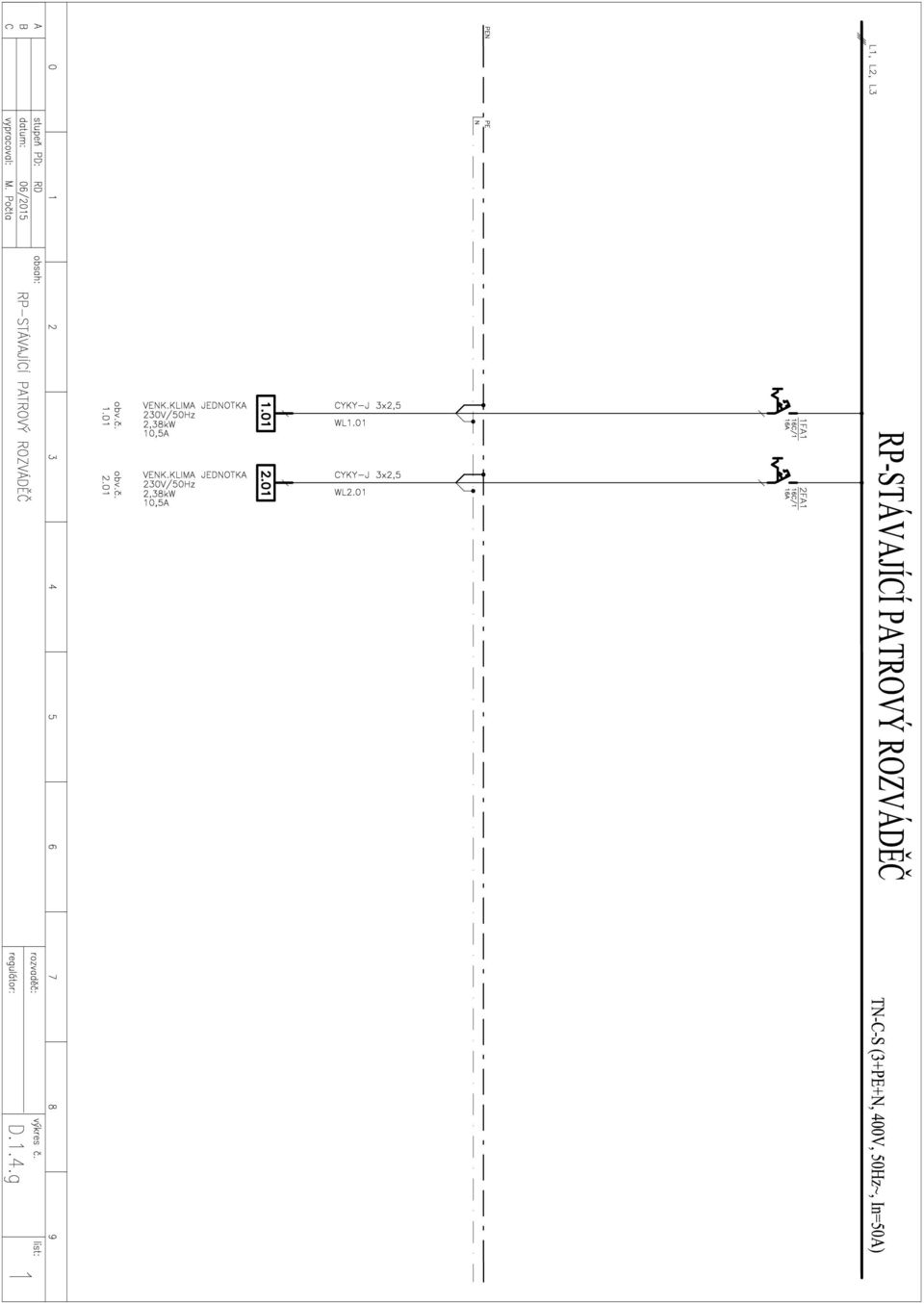

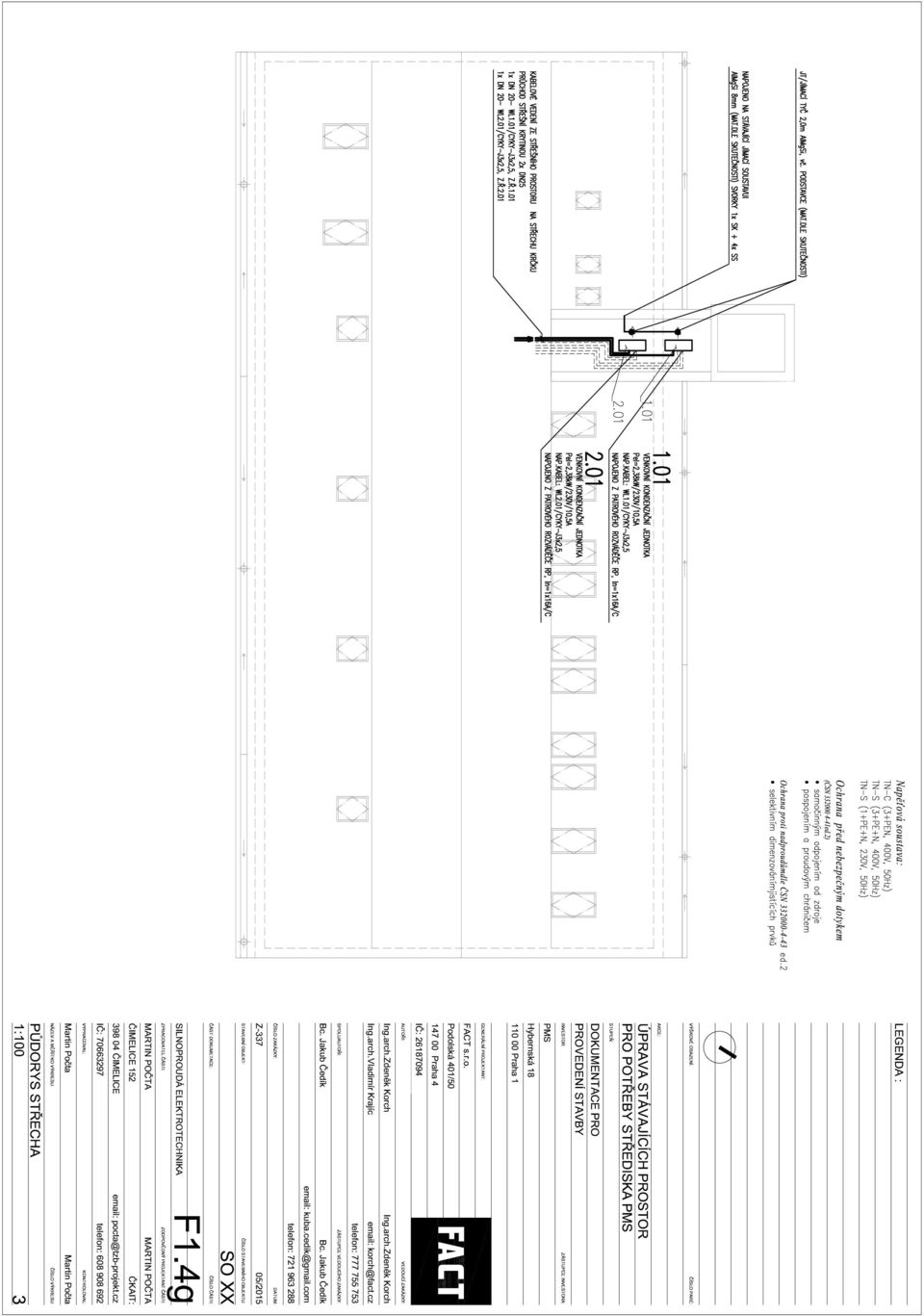

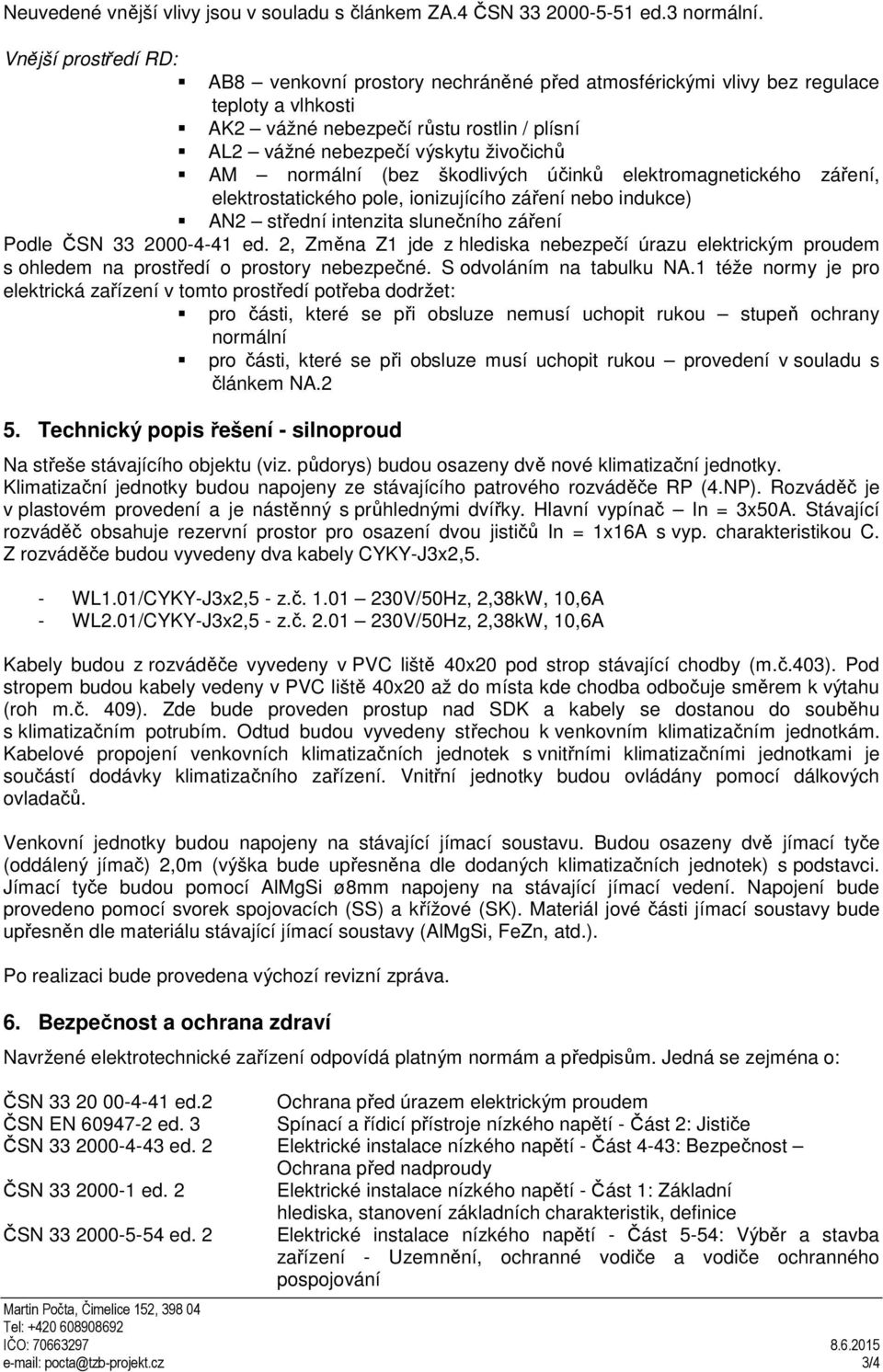

5 Neuvedené vnější vlivy jsou v souladu s článkem ZA.4 ČSN ed.3 normální. Vnější prostředí RD: AB8 venkovní prostory nechráněné před atmosférickými vlivy bez regulace teploty a vlhkosti AK2 vážné nebezpečí růstu rostlin / plísní AL2 vážné nebezpečí výskytu živočichů AM normální (bez škodlivých účinků elektromagnetického záření, elektrostatického pole, ionizujícího záření nebo indukce) AN2 střední intenzita slunečního záření Podle ČSN ed. 2, Změna Z1 jde z hlediska nebezpečí úrazu elektrickým proudem s ohledem na prostředí o prostory nebezpečné. S odvoláním na tabulku NA.1 téže normy je pro elektrická zařízení v tomto prostředí potřeba dodržet: pro části, které se při obsluze nemusí uchopit rukou stupeň ochrany normální pro části, které se při obsluze musí uchopit rukou provedení v souladu s článkem NA.2 5. Technický popis řešení - silnoproud Na střeše stávajícího objektu (viz. půdorys) budou osazeny dvě nové klimatizační jednotky. Klimatizační jednotky budou napojeny ze stávajícího patrového rozváděče RP (4.NP). Rozváděč je v plastovém provedení a je nástěnný s průhlednými dvířky. Hlavní vypínač In = 3x50A. Stávající rozváděč obsahuje rezervní prostor pro osazení dvou jističů In = 1x16A s vyp. charakteristikou C. Z rozváděče budou vyvedeny dva kabely CYKY-J3x2,5. - WL1.01/CYKY-J3x2,5 - z.č V/50Hz, 2,38kW, 10,6A - WL2.01/CYKY-J3x2,5 - z.č V/50Hz, 2,38kW, 10,6A Kabely budou z rozváděče vyvedeny v PVC liště 40x20 pod strop stávající chodby (m.č.403). Pod stropem budou kabely vedeny v PVC liště 40x20 až do místa kde chodba odbočuje směrem k výtahu (roh m.č. 409). Zde bude proveden prostup nad SDK a kabely se dostanou do souběhu s klimatizačním potrubím. Odtud budou vyvedeny střechou k venkovním klimatizačním jednotkám. Kabelové propojení venkovních klimatizačních jednotek s vnitřními klimatizačními jednotkami je součástí dodávky klimatizačního zařízení. Vnitřní jednotky budou ovládány pomocí dálkových ovladačů. Venkovní jednotky budou napojeny na stávající jímací soustavu. Budou osazeny dvě jímací tyče (oddálený jímač) 2,0m (výška bude upřesněna dle dodaných klimatizačních jednotek) s podstavci. Jímací tyče budou pomocí AlMgSi ø8mm napojeny na stávající jímací vedení. Napojení bude provedeno pomocí svorek spojovacích (SS) a křížové (SK). Materiál jové části jímací soustavy bude upřesněn dle materiálu stávající jímací soustavy (AlMgSi, FeZn, atd.). Po realizaci bude provedena výchozí revizní zpráva. 6. Bezpečnost a ochrana zdraví Navržené elektrotechnické zařízení odpovídá platným normám a předpisům. Jedná se zejména o: ČSN ed.2 Ochrana před úrazem elektrickým proudem ČSN EN ed. 3 Spínací a řídicí přístroje nízkého napětí - Část 2: Jističe ČSN ed. 2 Elektrické instalace nízkého napětí - Část 4-43: Bezpečnost Ochrana před nadproudy ČSN ed. 2 Elektrické instalace nízkého napětí - Část 1: Základní hlediska, stanovení základních charakteristik, definice ČSN ed. 2 Elektrické instalace nízkého napětí - Část 5-54: Výběr a stavba zařízení - Uzemnění, ochranné vodiče a vodiče ochranného pospojování Martin Počta, Čimelice 152, Tel: IČO: pocta@tzb-projekt.cz 3/4

normální (bez škodlivých účinků elektromagnetického záření, elektrostatického pole, ionizujícího záření nebo indukce) AN2 střední intenzita slunečního záření Podle ČSN 33 2000-4-41 ed.

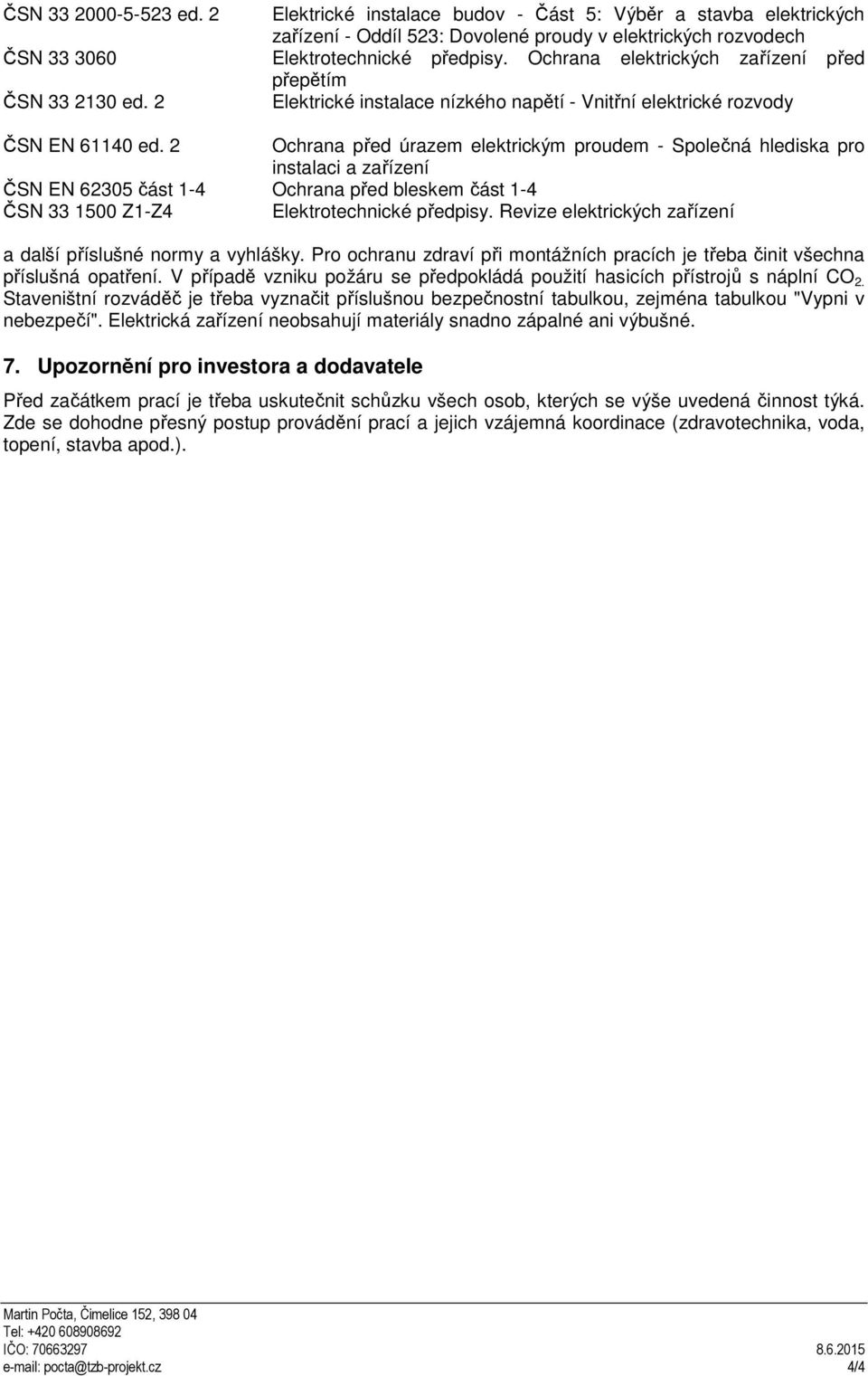

6 ČSN ed. 2 Elektrické instalace budov - Část 5: Výběr a stavba elektrických zařízení - Oddíl 523: Dovolené proudy v elektrických rozvodech ČSN Elektrotechnické předpisy. Ochrana elektrických zařízení před přepětím ČSN ed. 2 Elektrické instalace nízkého napětí - Vnitřní elektrické rozvody ČSN EN ed. 2 Ochrana před úrazem elektrickým proudem - Společná hlediska pro instalaci a zařízení ČSN EN část 1-4 Ochrana před bleskem část 1-4 ČSN Z1-Z4 Elektrotechnické předpisy. Revize elektrických zařízení a další příslušné normy a vyhlášky. Pro ochranu zdraví při montážních pracích je třeba činit všechna příslušná opatření. V případě vzniku požáru se předpokládá použití hasicích přístrojů s náplní CO 2. Staveništní rozváděč je třeba vyznačit příslušnou bezpečnostní tabulkou, zejména tabulkou "Vypni v nebezpečí". Elektrická zařízení neobsahují materiály snadno zápalné ani výbušné. 7. Upozornění pro investora a dodavatele Před začátkem prací je třeba uskutečnit schůzku všech osob, kterých se výše uvedená činnost týká. Zde se dohodne přesný postup provádění prací a jejich vzájemná koordinace (zdravotechnika, voda, topení, stavba apod.). Martin Počta, Čimelice 152, Tel: IČO: pocta@tzb-projekt.cz 4/4

2 Ochrana před úrazem elektrickým proudem - Společná hlediska pro instalaci a zařízení ČSN EN 62305 část 1-4 Ochrana před bleskem část 1-4 ČSN 33 1500 Z1-Z4 Elektrotechnické předpisy.
