1 Tepelná čerpadla COMPRI (nejen) v dřevostavbách Ing. Eva Jirešová

2 COMPRI = systémy pro úsporu energií Cíle: - TEPELNÉ IZOLACE - ZVUKOVÉ IZOLACE - PROTIPOŽÁRNÍ IZOLACE - MEMBRÁNY, LEPIDLA, PÁSKY A PŘÍSLUŠENSTVÍ - OBKLADY ZATEPLOVACÍMI DESKAMI NA BÁZI DŘEVOVLÁKNA - ODVĚTRÁVANÉ FASÁDNÍ SYSTÉMY - REKUPERACE, TEPELNÁ ČERPADLA, VĚTRÁNÍ - DIAGNOSTIKA, KONTROLA, ŠKOLENÍ IDEÁLNÍ VYROVNÁNÍ TEPELNÉ POHODY A VLHKOSTI V INTERIÉRU ZDRAVÉ BYDLENÍ NÍZKÉ NÁKLADY NA VYTÁPĚNÍ

3 V čem je TČ Technibel zajímavé? KOMBINACE SYSTÉMŮ: A2W A2A Vzduchvzduch Vzduchvoda Tepelná čerpadla pro souběžné Vytápění Ohřev vody Chlazení

4 Řešení běžným TČ Řešení s běžným TČ B AB A 2 2 AB 4 B A AB B A AB B A 1 Regin Stand alone controller 1 Regin Stand alone controller 2 3 Clap on sensor Outdoor sensor 4 Roomthermostat E-Heizung Clap on sensor Outdoor temperatur sensor Immersion sensor with well E-Heizung 5 Roomthermostat Příklad č.1: TČ Vzduch-voda Radiator + Floor heating + Hydraulic switch + Room thermostat Příklad č.2: TČ Vzduch-voda Radiators ( Fancoils ) + Floor heating + Buffer tank + Room thermostat Příklad č.3: TČ Vzduch-vzduch Ohřev TUV v el. zásobníku

5 2v1 2 v 1 - Ojedinělá variabilita zařízení - Stejné venkovní jednotky pro split i multisplit - Stejná řada pro rezidenční i komerční využití - nemění se v závislosti na aplikaci - kompatibilní se všemi vnitřními jednotkami v řadě iseries TM - Propracovaná inverterová technologie TČ s vysokou účinnosti

6 Provozní limity: Regulační rozsah:

7 Rozděleny do kategorií dle výkonu a použití Selekční tabulka u venkovních jednotek Velká pružnost kombinací = mnoho rozdílných způsobů instalace

8 Vzduch-vzduch Vzduch-voda Nastavení teploty v místnosti v rozmezí +10 C C Což umožňuje aplikaci ve vinném sklípku. Adresace jednotek pro komunikaci přes RS485 Adresace dálkových ovladačů při seskupení jednotek (max. 4 jednotky na jeden RC) 5 provozních režimů: auto, chlazení, topení, odvlhčování a ventilace vodou čistitelné filtry, volitelně aktivní uhlíkové filtry a fotokatalytické antibakteriální filtry časovač pro programování provozních časů

9 Možnosti použití velká variabilita Kategorie dle aplikace: Vzduch/vzduch split nebo multisplit Vzduch/voda split Vzduch/voda spolu se vzduch/vzduch podlahové vytápění/fancoily spolu se split/multisplit klimatizací ohřev TUV pomocí emix spolu s chlazením a topením ostatními vnitřními jednotkami

10 monosplit vzduch/vzduch, ohřev TUV Vhodné vnitřní jednotky:

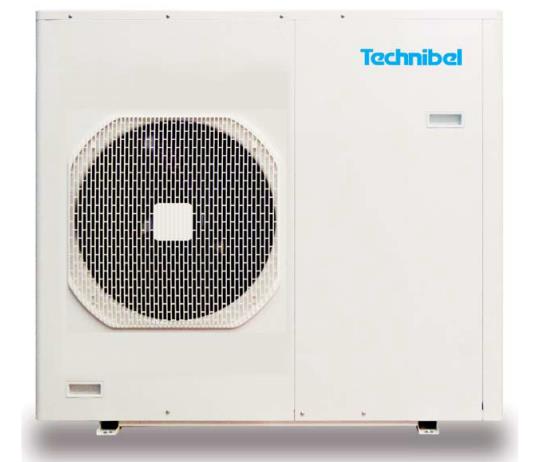

11 mono/dual/trial/kvadrisplit vzduch/vzduch,vzduch/voda,ohřev TUV

12 NÁSTĚNNÁ JEDNOTKA MP MPAF13A MPAF13B 4kW 7kW Elegantní a diskrétní provedení. Lesklý povrh LED kontrolky a číselná display (lze vypnout noc) Odvod kondenzátu z pravé i levé strany Omyvatelné filtry Plazmový filtr bezúdržbový

13 NÁSTĚNNÁ JEDNOTKA MP MPAFIA MPA9FIB 4kW 7kW Elegantní a diskrétní provedení. Opláštění upraveno pomocí techniky gravírování=saténový povrh. Odvod kondenzátu z pravé i levé strany Omyvatelné filtry Volitelný filtr s aktivním uhlím

14 NÁSTĚNNÁ JEDNOTKA MFIA Designové jednotky se třemi typy čelních panelů, možné částečné zapuštění do stěny.

15 PARAPETNÍ JEDNOTKA K2 K2FAFIA K2FAFIB 4kW 7kW Dvě výkonové velikosti ve stejném rozměru s obousměrným výdechem vzduchu horní i dolní mřížkou, s tangenciálním DC inverterovým ventilátorem.

16 PODSTROPNĚ-PARAPETNÍ JEDNOTKA KP KPA8FIA KPA9FIB 4kW 7kW 3 v 1 - podstropní / mezistropní / parapetní jednotka, vhodná pro horizontální i vertikální montáž SD SDA8FIA SDA9FIB 4kW 7kW

17 KAZETOVÁ JEDNOTKA CA K2FAFIA K2FAFIB 4kW 7kW 600x600mm a 900x900mm

18 MEZISTROPNÍ JEDNOTKA DS DSA10FIC 11 kw

19 POTRUBNÍ JEDNOTKA SDHV SDHV i1218 SDHV i kw 11 kw

20 POTRUBNÍ JEDNOTKA

21 HYDROKIT HKE 7 kw 11 kw 14kW Pro podlahové vytápění a klimatizaci pomocí fancoilů Jednotka je již vybavena : - 6 litrovou expanzní nádobou - oběhovým čerpadlem s možností nastavení 3 st. otáček - doplňkový ohřev (4 kw (2+2) a 6kW (2+4) automaticky spouštěný regulátorem pouze v nutných případech - elektronická regulace AQUASET

22 E-MIX / EMIX TANK emix a emix Tank (s nádrží 220/300l) zajišťují výrobu domovní hygienické teplé vody se zásobníkem výroba TUV i v režimu chlazení (nelze u stand. TČ) Emix: jednotka emix je schopna pracovat s každou nádrží vhodný pro nové i stávající systémy Ohřev TUV i při režimu - voda je ohřívána pomocí zbytkového tepla nastavení teploty vody na emix, ostatní zajistí řídící systém automatický ochranný systém proto legionelle Propojení s vekovní jednotkou: emix a emix Tank musí být propojeny s venkovními jednotkami iseries vybavenými speciální verzi softwaru a specifickým emix portem pro připojení Cu potrubí. emix a emix Tank nemohou být připojeny ke standardním venkovním jednotkám emix a emix Tank jsou dvě rozdílná řešení pro jeden účel: výroba TV a její dezinfekce použitím teploty až 80 C bez použití elektrického ohřevu, bez reverzace systému nebo určení priority a bez zastavení provozu systému.

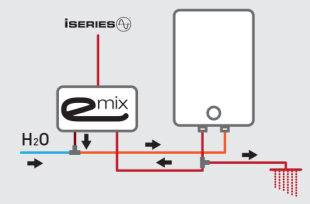

23 E-MIX připojení k el. boileru PŘIPOJENÍ K EL. BOILERU Princip funkce emix je jednoduchý a současně inovační. Studená voda z vodovodního potrubí je smíšená s velmi horkou vodou vyráběnou v emixu a vtéká do boileru. Výsledkem toho je, že teplota vody uvnitř boileru je stejná v každém bodě bez stratifikace ( jako u standardního elektrického boileru). Část teplé vody z boileru proudí k uživateli (dle jeho potřeby) a část se vrací do jednotky emix, která zajišťuje nepřetržitý ohřev. V případě, že není potřeba vody ze strany uživatelů, emix elektronicky kontroluje teplotu vody v boileru. Tento proces je zcela automatický. Teplota vody může být nastavena od 40 C do 80 C ( po 5 C ), za použití funkčního tlačítka.

24 E-MIX použití Na tomto obrázku je znázorněna další aplikace. Čtyři emix jednotky jsou připojeny s jednou venkovní jednotku. Tuto konfiguraci lze použít všude tam, kde je potřeba vyrábět a akumulovat velké množství teplé užitkové vody ( hotely, restaurace, lázně, atd.... ).

25 E-MIX jak pracuje + použití emixův provozní režim je vždy vytápění, i když všechny ostatní jednotky spojené se stejnou venkovní jednotkou pracují v režimu chlazení. Během tohoto stavu, emix zpětně získává energii, která by se u standardních systémů nevyužila. Celková účinnost systému se zvýší díky výrobě TUV.
