T B1. Change-over = Topení H 100 TR [ C] SpH

Transkript

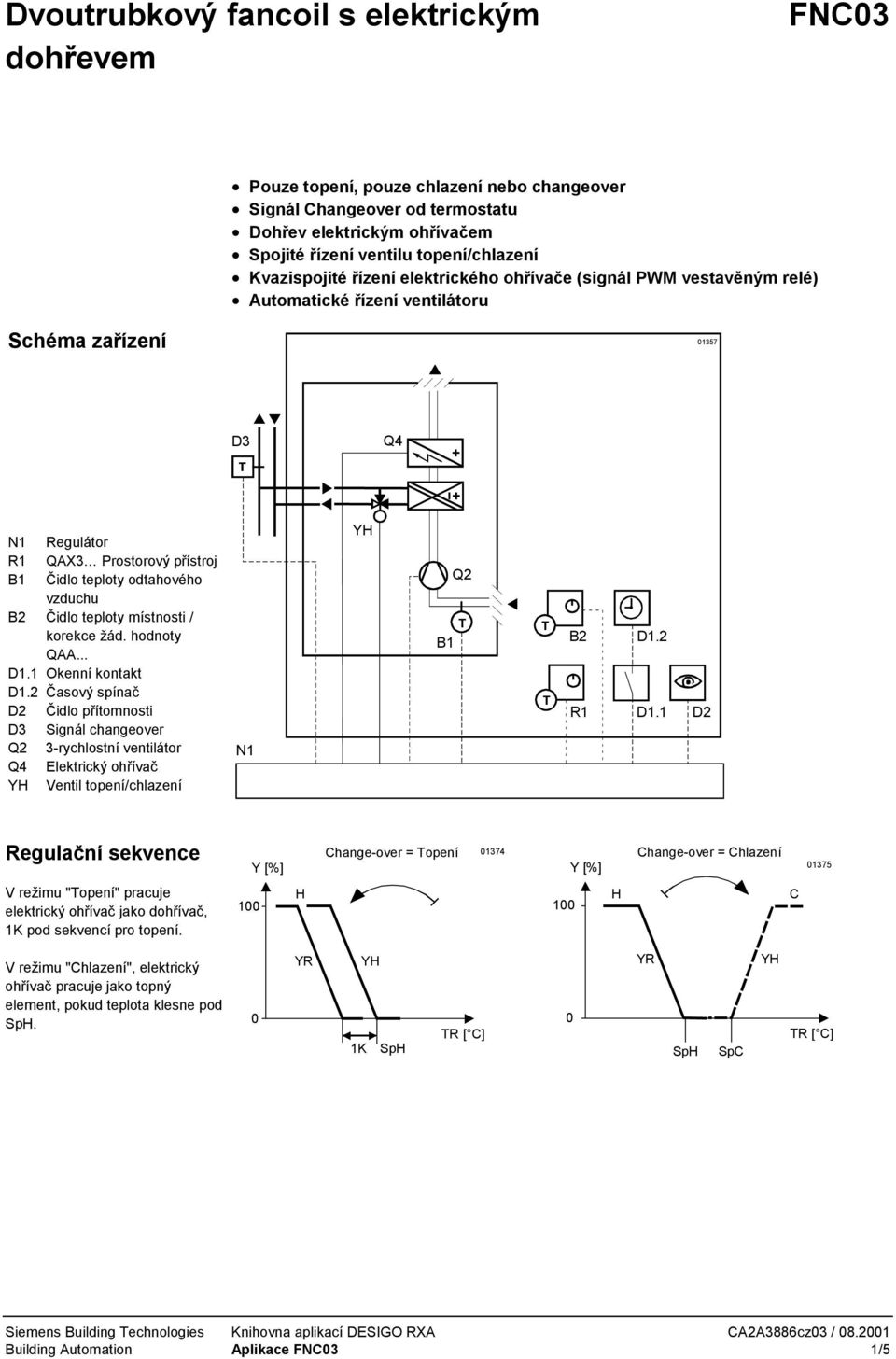

1 Dvoutrubkový fancoil s elektrickým dohřevem FC03 Pouze topení, pouze chlazení nebo changeover Signál Changeover od termostatu Dohřev elektrickým ohřívačem Spojité řízení ventilu topení/chlazení Kvazispojité řízení elektrického ohřívače (signál PWM vestavěným relé) Automatické řízení ventilátoru Schéma zařízení 0357 Q4 Regulátor R QAX3 Prostorový přístroj B Čidlo teploty odtahového vzduchu B2 Čidlo teploty místnosti / korekce žád. hodnoty QAA... D. Okenní kontakt D.2 Časový spínač D2 Čidlo přítomnosti Signál changeover Q2 3-rychlostní ventilátor Q4 Elektrický ohřívač Ventil topení/chlazení Q2 B B2 R D.2 D. D2 Regulační sekvence Y [%] Change-over = opení 0374 Y [%] Change-over = Chlazení 0375 V režimu "opení" pracuje elektrický ohřívač jako dohřívač, K pod sekvencí pro topení C V režimu "Chlazení", elektrický ohřívač pracuje jako topný element, pokud teplota klesne pod Sp. 0 YR K Sp R [ C] 0 YR Sp SpC R [ C] Siemens Building echnologies Knihovna aplikací DESIGO RXA CA2A3886cz03 / Building Automation Aplikace FC03 /5

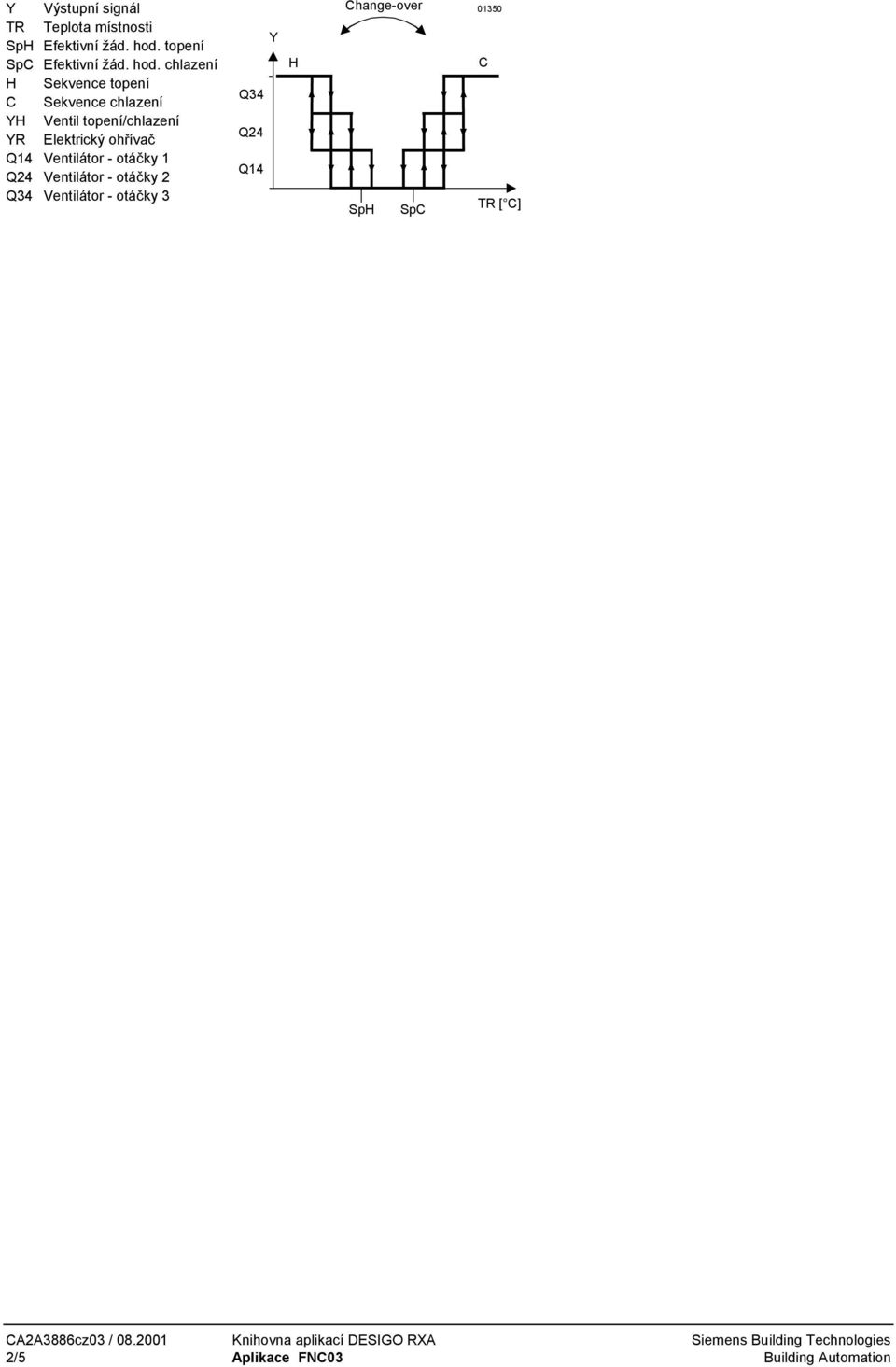

2 Y Výstupní signál R eplota místnosti Sp Efektivní žád. hod. topení SpC Efektivní žád. hod. chlazení Sekvence topení C Sekvence chlazení Ventil topení/chlazení YR Elektrický ohřívač Q4 Ventilátor - otáčky Q24 Ventilátor - otáčky 2 Q34 Ventilátor - otáčky 3 Y Q34 Q24 Q4 Change-over Sp SpC 0350 C R [ C] CA2A3886cz03 / Knihovna aplikací DESIGO RXA Siemens Building echnologies 2/5 Aplikace FC03 Building Automation

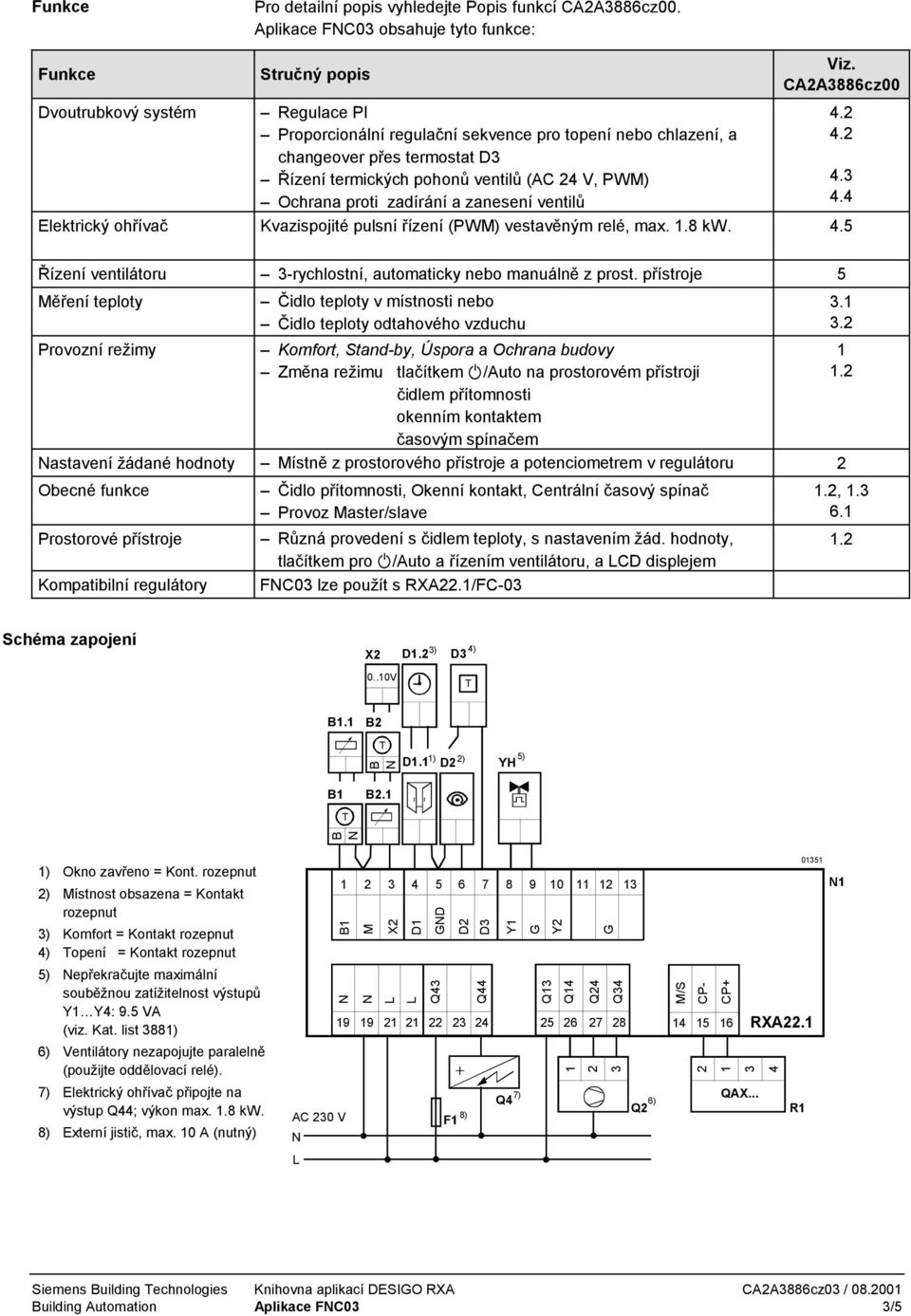

3 Funkce Pro detailní popis vyhledejte Popis funkcí CA2A3886cz00. Aplikace FC03 obsahuje tyto funkce: Funkce Dvoutrubkový systém Stručný popis Regulace PI Proporcionální regulační sekvence pro topení nebo chlazení, a changeover přes termostat Řízení termických pohonů ventilů (AC 24 V, PWM) Ochrana proti zadírání a zanesení ventilů Viz. CA2A3886cz00 Elektrický ohřívač Kvazispojité pulsní řízení (PWM) vestavěným relé, max..8 kw Řízení ventilátoru 3-rychlostní, automaticky nebo manuálně z prost. přístroje 5 Měření teploty Provozní režimy Čidlo teploty v místnosti nebo Čidlo teploty odtahového vzduchu Komfort, Stand-by, Úspora a Ochrana budovy Změna režimu tlačítkem /Auto na prostorovém přístroji čidlem přítomnosti okenním kontaktem časovým spínačem astavení žádané hodnoty Místně z prostorového přístroje a potenciometrem v regulátoru 2 Obecné funkce Prostorové přístroje Kompatibilní regulátory Čidlo přítomnosti, Okenní kontakt, Centrální časový spínač Provoz Master/slave Různá provedení s čidlem teploty, s nastavením žád. hodnoty, tlačítkem pro /Auto a řízením ventilátoru, a CD displejem FC03 lze použít s RXA22./FC , Schéma zapojení X2 3) D.2 4) 0..0V B. B2 B ) D. 2) D2 5) B B B2. ) Okno zavřeno = Kont. rozepnut 2) Místnost obsazena = Kontakt rozepnut 3) Komfort = Kontakt rozepnut 4) opení = Kontakt rozepnut 5) epřekračujte maximální souběžnou zatížitelnost výstupů Y Y4: 9.5 VA (viz. Kat. list 388) 6) Ventilátory nezapojujte paralelně (použijte oddělovací relé). 7) Elektrický ohřívač připojte na výstup Q44; výkon max..8 kw. 8) Externí jistič, max. 0 A (nutný) B M X2 D GD D2 Y G Y2 G Q43 Q44 Q3 Q4 Q24 Q34 M/S CP- CP AC 230 V RXA22. 7) QAX... Q4 6) Q2 R F 8) Siemens Building echnologies Knihovna aplikací DESIGO RXA CA2A3886cz03 / Building Automation Aplikace FC03 3/5

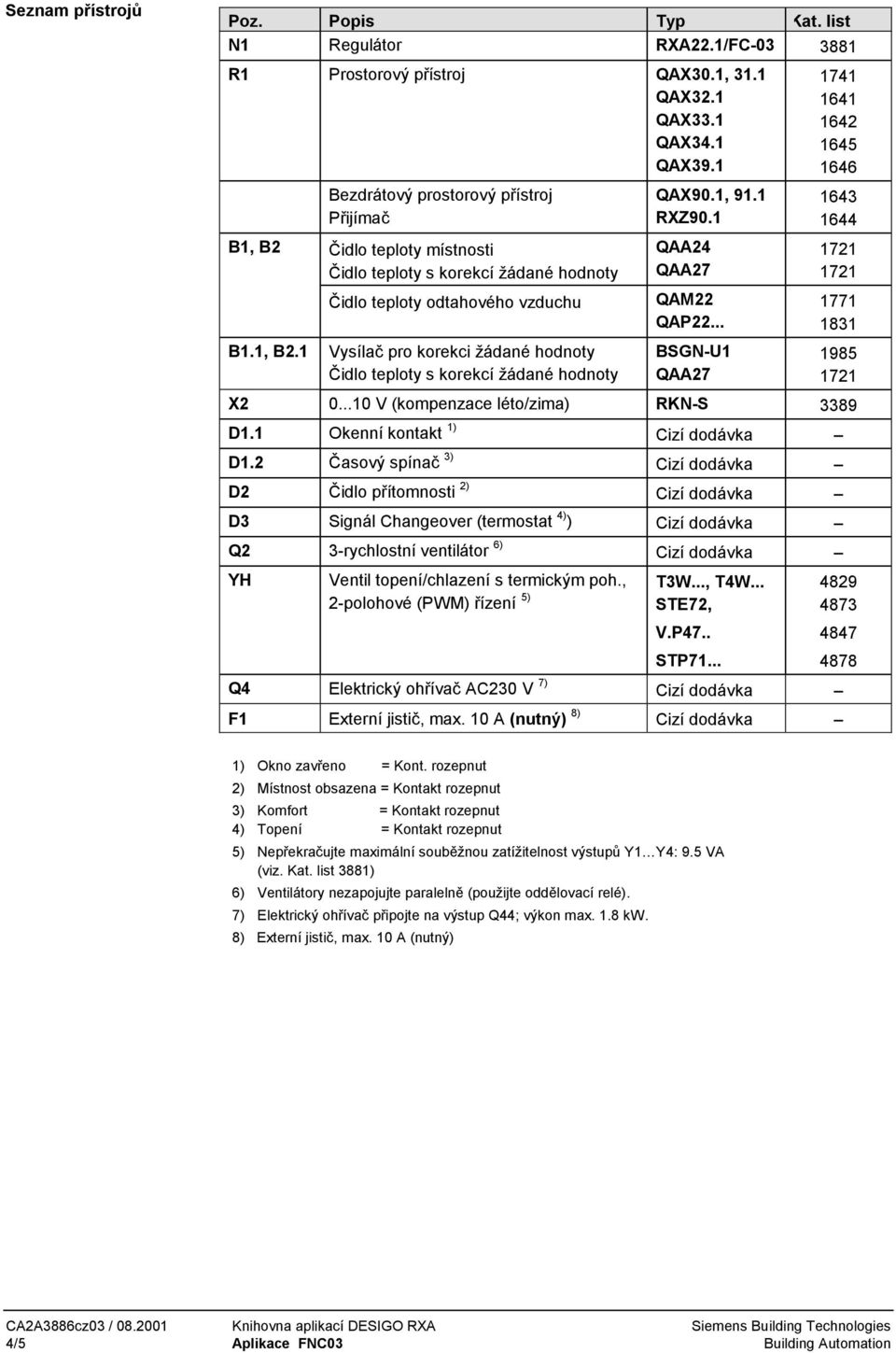

4 Seznam přístrojů Poz. Popis yp Kat. list Regulátor RXA22./FC R Prostorový přístroj QAX30., 3. QAX32. QAX33. QAX34. QAX39. Bezdrátový prostorový přístroj Přijímač B, B2 Čidlo teploty místnosti Čidlo teploty s korekcí žádané hodnoty B., B2. Čidlo teploty odtahového vzduchu Vysílač pro korekci žádané hodnoty Čidlo teploty s korekcí žádané hodnoty QAX90., 9. RXZ90. QAA24 QAA27 QAM22 QAP22... BSG-U QAA X V (kompenzace léto/zima) RK-S 3389 D. Okenní kontakt ) Cizí dodávka D.2 Časový spínač 3) Cizí dodávka D2 Čidlo přítomnosti 2) Cizí dodávka Signál Changeover (termostat 4) ) Cizí dodávka Q2 3-rychlostní ventilátor 6) Cizí dodávka Ventil topení/chlazení s termickým poh., 2-polohové (PWM) řízení 5) 3W..., 4W... SE72, V.P47.. SP7... Q4 Elektrický ohřívač AC230 V 7) Cizí dodávka F Externí jistič, max. 0 A (nutný) 8) Cizí dodávka ) Okno zavřeno = Kont. rozepnut 2) Místnost obsazena = Kontakt rozepnut 3) Komfort = Kontakt rozepnut 4) opení = Kontakt rozepnut 5) epřekračujte maximální souběžnou zatížitelnost výstupů Y Y4: 9.5 VA (viz. Kat. list 388) 6) Ventilátory nezapojujte paralelně (použijte oddělovací relé). 7) Elektrický ohřívač připojte na výstup Q44; výkon max..8 kw. 8) Externí jistič, max. 0 A (nutný) CA2A3886cz03 / Knihovna aplikací DESIGO RXA Siemens Building echnologies 4/5 Aplikace FC03 Building Automation

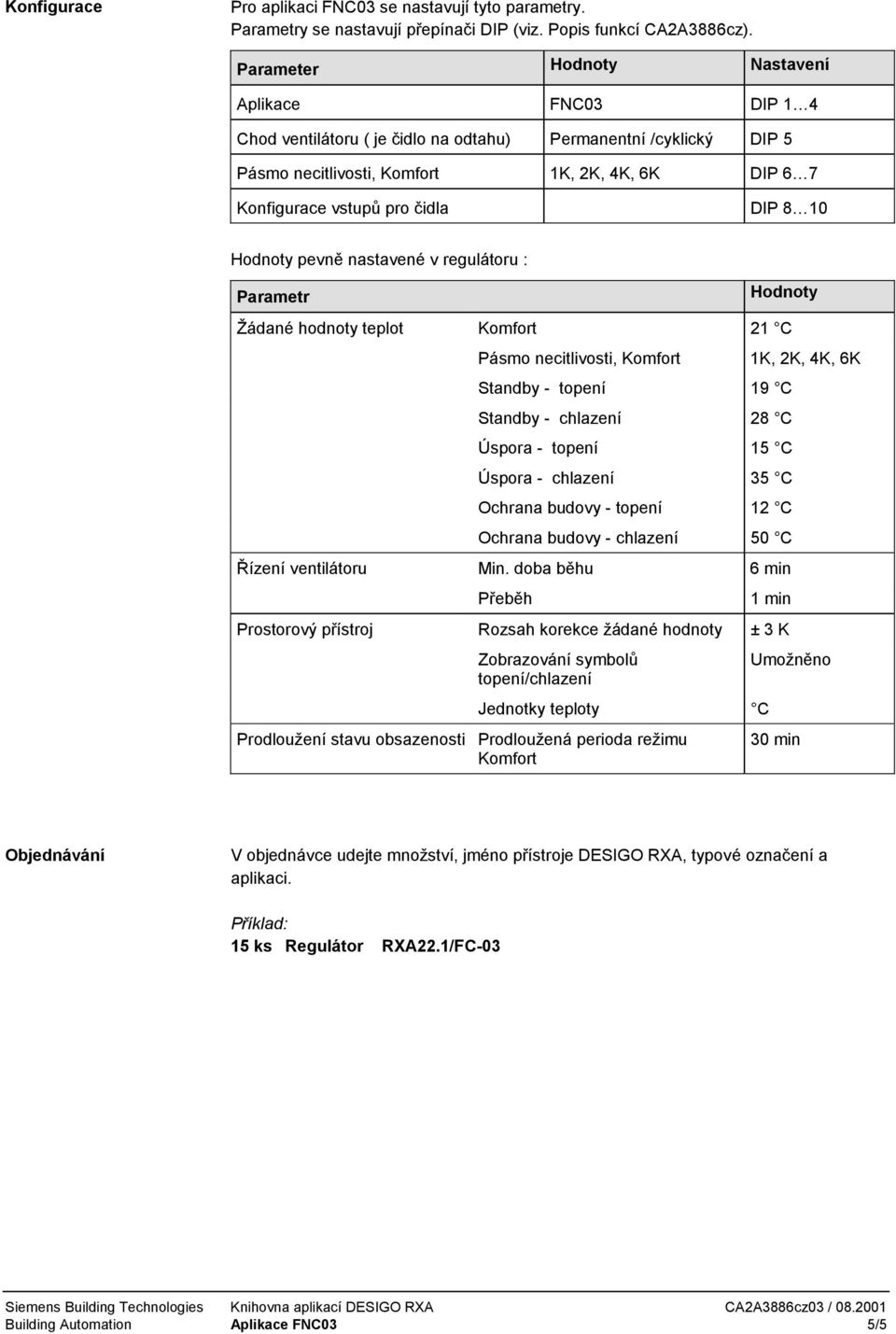

5 Konfigurace Pro aplikaci FC03 se nastavují tyto parametry. Parametry se nastavují přepínači DIP (viz. Popis funkcí CA2A3886cz). Parameter odnoty astavení Aplikace FC03 DIP 4 Chod ventilátoru ( je čidlo na odtahu) Permanentní /cyklický DIP 5 Pásmo necitlivosti, Komfort K, 2K, 4K, 6K DIP 6 7 Konfigurace vstupů pro čidla DIP 8 0 odnoty pevně nastavené v regulátoru : Parametr odnoty Žádané hodnoty teplot Komfort 2 C Pásmo necitlivosti, Komfort Standby - topení 9 C Standby - chlazení 28 C Úspora - topení 5 C Úspora - chlazení 35 C Ochrana budovy - topení 2 C Ochrana budovy - chlazení 50 C Řízení ventilátoru Min. doba běhu 6 min Přeběh K, 2K, 4K, 6K min Prostorový přístroj Rozsah korekce žádané hodnoty ± 3 K Prodloužení stavu obsazenosti Zobrazování symbolů topení/chlazení Jednotky teploty C Prodloužená perioda režimu Komfort Umožněno 30 min Objednávání V objednávce udejte množství, jméno přístroje DESIGO RXA, typové označení a aplikaci. Příklad: 5 ks Regulátor RXA22./FC-03 Siemens Building echnologies Knihovna aplikací DESIGO RXA CA2A3886cz03 / Building Automation Aplikace FC03 5/5
