1 Ventilátory Vzduchotechnické jednotky Distribuční elementy Požární technika Vzduchové clony Tunelové ventilátory DVU, DVU-C a SoftCooler Integrované chlazení

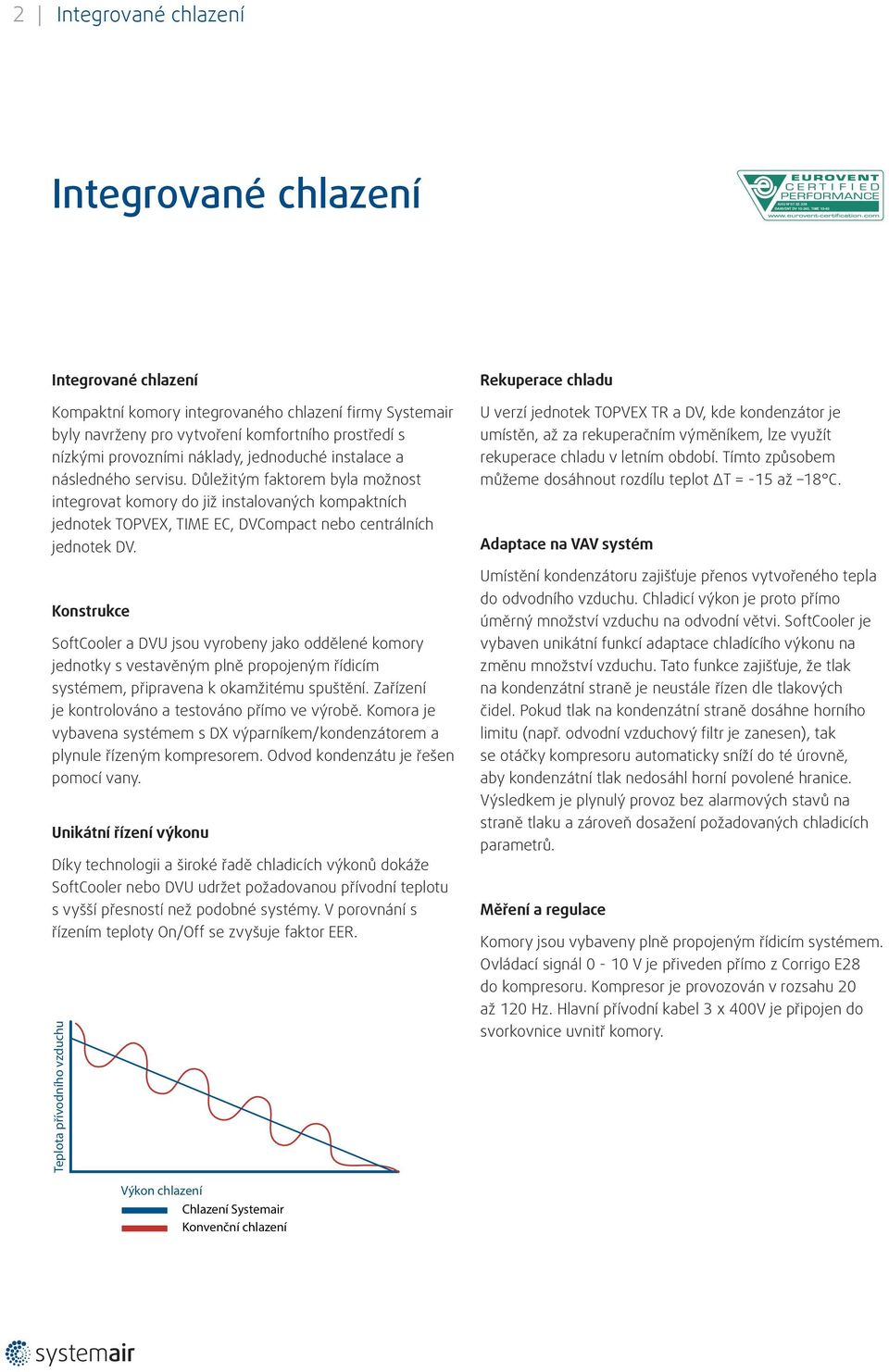

2 2 Integrované chlazení Integrované chlazení AHU N o DANVENT DV , TIME Integrované chlazení Kompaktní komory integrovaného chlazení firmy Systemair byly navrženy pro vytvoření komfortního prostředí s nízkými provozními náklady, jednoduché instalace a následného servisu. Důležitým faktorem byla možnost integrovat komory do již instalovaných kompaktních jednotek TOPVEX, TIME EC, DVCompact nebo centrálních jednotek DV. Konstrukce SoftCooler a DVU jsou vyrobeny jako oddělené komory jednotky s vestavěným plně propojeným řídicím systémem, připravena k okamžitému spuštění. Zařízení je kontrolováno a testováno přímo ve výrobě. Komora je vybavena systémem s DX výparníkem/kondenzátorem a plynule řízeným kompresorem. Odvod kondenzátu je řešen pomocí vany. Unikátní řízení výkonu Díky technologii a široké řadě chladicích výkonů dokáže SoftCooler nebo DVU udržet požadovanou přívodní teplotu s vyšší přesností než podobné systémy. V porovnání s řízením teploty On/Off se zvyšuje faktor EER. Teplota přívodního vzduchu Rekuperace chladu U verzí jednotek TOPVEX TR a DV, kde kondenzátor je umístěn, až za rekuperačním výměníkem, lze využít rekuperace chladu v letním období. Tímto způsobem můžeme dosáhnout rozdílu teplot T = -15 až 18 C. Adaptace na VAV systém Umístění kondenzátoru zajišťuje přenos vytvořeného tepla do odvodního vzduchu. Chladicí výkon je proto přímo úměrný množství vzduchu na odvodní větvi. SoftCooler je vybaven unikátní funkcí adaptace chladícího výkonu na změnu množství vzduchu. Tato funkce zajišťuje, že tlak na kondenzátní straně je neustále řízen dle tlakových čidel. Pokud tlak na kondenzátní straně dosáhne horního limitu (např. odvodní vzduchový filtr je zanesen), tak se otáčky kompresoru automaticky sníží do té úrovně, aby kondenzátní tlak nedosáhl horní povolené hranice. Výsledkem je plynulý provoz bez alarmových stavů na straně tlaku a zároveň dosažení požadovaných chladicích parametrů. Měření a regulace Komory jsou vybaveny plně propojeným řídicím systémem. Ovládací signál 0-10 V je přiveden přímo z Corrigo E28 do kompresoru. Kompresor je provozován v rozsahu 20 až 120 Hz. Hlavní přívodní kabel 3 x 400V je připojen do svorkovnice uvnitř komory. Výkon chlazení Chlazení Systemair Konvenční chlazení

jednoduché instalace a následného servisu. Důležitým faktorem byla možnost integrovat komory do již instalovaných kompaktních jednotek TOPVEX, TIME EC, DVCompact nebo centrálních jednotek DV.

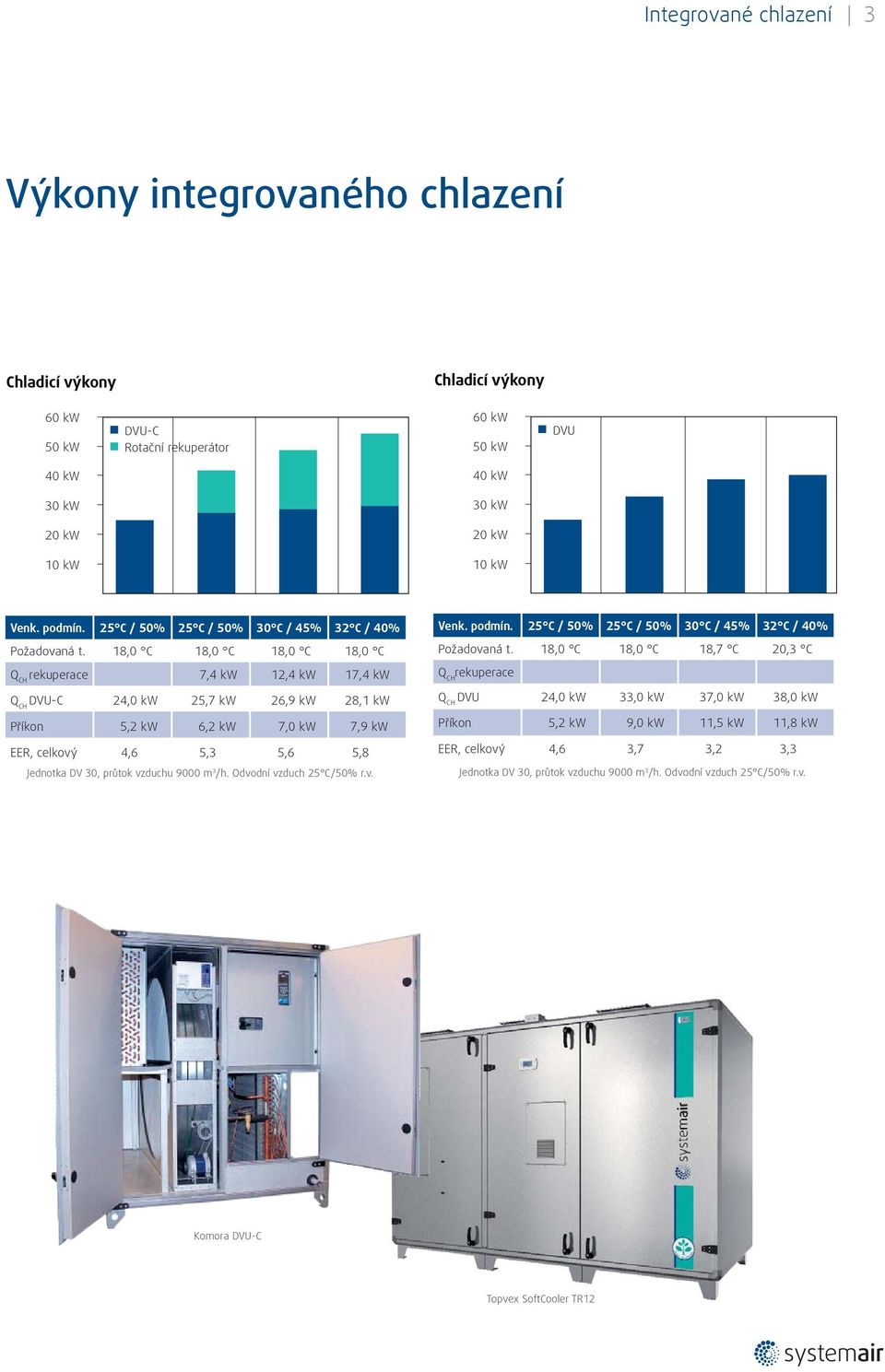

3 Integrované chlazení 3 Výkony integrovaného chlazení Chladicí výkony Chladicí výkony 60 kw 50 kw DVU-C Rotační rekuperátor 60 kw 50 kw DVU 40 kw 40 kw 30 kw 30 kw 20 kw 20 kw 10 kw 10 kw Venk. podmín. 25 C / 50% 25 C / 50% 30 C / 45% 32 C / 40% Požadovaná t. 18,0 C 18,0 C 18,0 C 18,0 C Q CH rekuperace 7,4 kw 12,4 kw 17,4 kw Q CH DVU-C 24,0 kw 25,7 kw 26,9 kw 28,1 kw Příkon 5,2 kw 6,2 kw 7,0 kw 7,9 kw EER, celkový 4,6 5,3 5,6 5,8 Jednotka DV 30, průtok vzduchu 9000 m 3 /h. Odvodní vzduch 25 C/50% r.v. Venk. podmín. 25 C / 50% 25 C / 50% 30 C / 45% 32 C / 40% Požadovaná t. 18,0 C 18,0 C 18,7 C 20,3 C Q CH rekuperace Q CH DVU 24,0 kw 33,0 kw 37,0 kw 38,0 kw Příkon 5,2 kw 9,0 kw 11,5 kw 11,8 kw EER, celkový 4,6 3,7 3,2 3,3 Jednotka DV 30, průtok vzduchu 9000 m 3 /h. Odvodní vzduch 25 C/50% r.v. Komora DVU-C Topvex SoftCooler TR12

18,0 C 18,0 C 18,0 C 18,0 C Q CH rekuperace 7,4 kw 12,4 kw 17,4 kw Q CH DVU-C 24,0 kw 25,7 kw 26,9 kw 28,1 kw Příkon 5,2 kw 6,2 kw 7,0 kw 7,9 kw EER, celkový 4,6 5,3 5,6 5,8 Jednotka DV 30, průtok

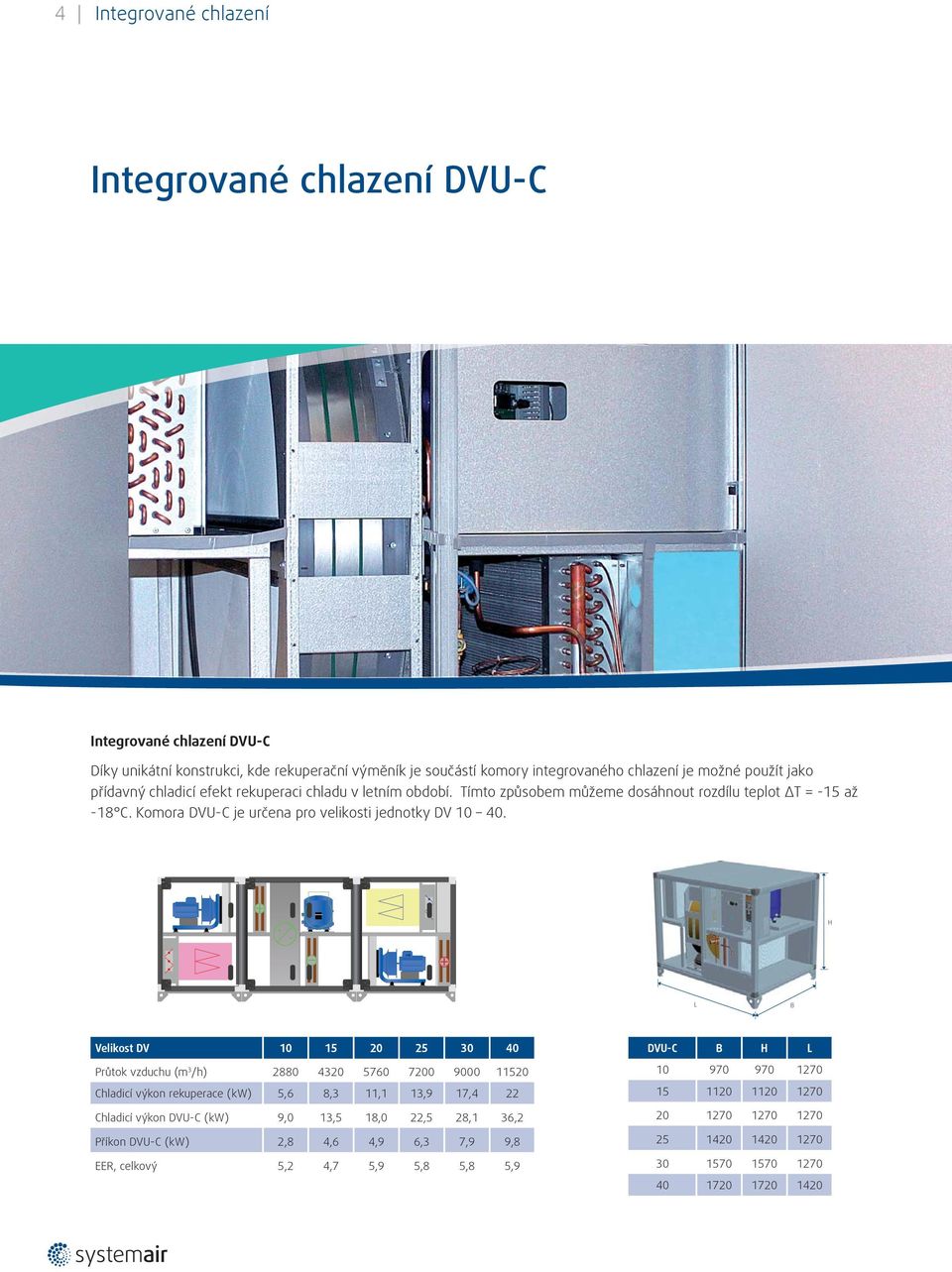

4 4 Integrované chlazení Integrované chlazení DVU-C Integrované chlazení DVU-C Díky unikátní konstrukci, kde rekuperační výměník je součástí komory integrovaného chlazení je možné použít jako přídavný chladicí efekt rekuperaci chladu v letním období. Tímto způsobem můžeme dosáhnout rozdílu teplot T = -15 až -18 C. Komora DVU-C je určena pro velikosti jednotky DV H L B Velikost DV Průtok vzduchu (m 3 /h) Chladicí výkon rekuperace (kw) 5,6 8,3 11,1 13,9 17,4 22 Chladicí výkon DVU-C (kw) 9,0 13,5 18,0 22,5 28,1 36,2 Příkon DVU-C (kw) 2,8 4,6 4,9 6,3 7,9 9,8 EER, celkový 5,2 4,7 5,9 5,8 5,8 5,9 DVU-C B H L

+ H L B Velikost DV 10 15 20 25 30 40 Průtok vzduchu (m 3 /h) 2880 4320 5760 7200 9000 11520 Chladicí výkon rekuperace (kw) 5,6 8,3 11,1 13,9 17,4 22 Chladicí výkon DVU-C (kw) 9,0 13,5 18,0

5 Integrované chlazení 5 Integrované chlazení DVU Integrované chlazení DVU Pomocí komory samostatného integrovaného chlazení DVU můžeme dosáhnout rozdílu teplot T = -10 až -12 C bez pomocného vlivu rekuperace chladu v letním období. Komora integrovaného chlazení DVU je příslušenstvím pro velikosti u jednotek TIME EC, DVCompact a DV. + H L B Velikost TIME EC/DV/DVcompact Průtok vzduchu (m3/h) Chladicí výkon rekuperace (kw) Chladicí výkon DVU (kw) 10,7 14,5 23,3 32,2 34,4 48,9 Příkon DVU (kw) 4,0 5,4 7,8 11,6 11,6 16,8 EER, celkový 2,7 2,7 3,0 2,8 3,0 2,9 DVU B H L

+ H L B Velikost TIME EC/DV/DVcompact 10 15 20 25 30 40 Průtok vzduchu (m3/h) 2160 2880 4680 6480 6840 9720 Chladicí výkon rekuperace (kw) Chladicí výkon DVU (kw) 10,7 14,5 23,3

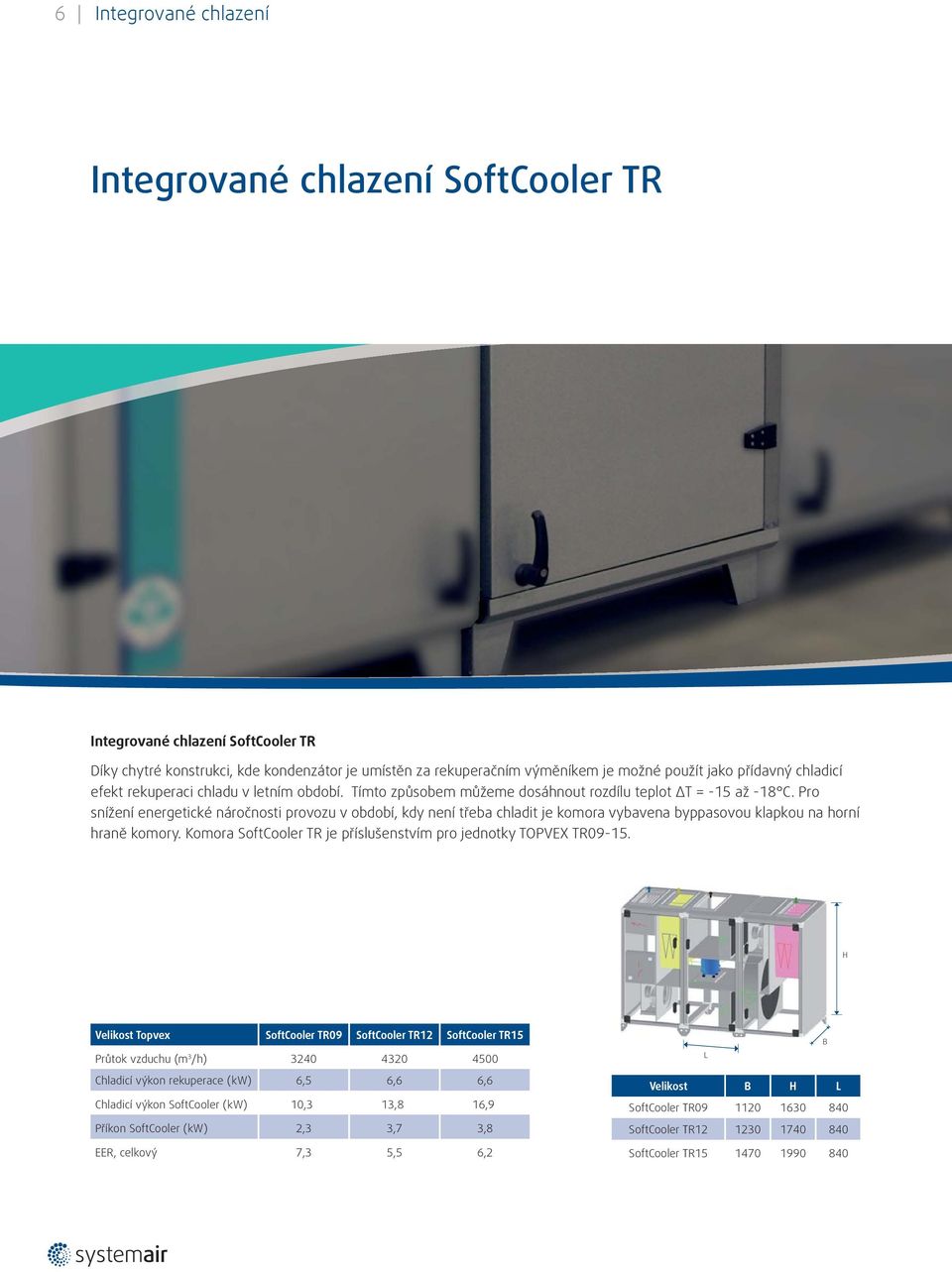

6 6 Integrované chlazení Integrované chlazení SoftCooler TR Integrované chlazení SoftCooler TR Díky chytré konstrukci, kde kondenzátor je umístěn za rekuperačním výměníkem je možné použít jako přídavný chladicí efekt rekuperaci chladu v letním období. Tímto způsobem můžeme dosáhnout rozdílu teplot T = -15 až -18 C. Pro snížení energetické náročnosti provozu v období, kdy není třeba chladit je komora vybavena byppasovou klapkou na horní hraně komory. Komora SoftCooler TR je příslušenstvím pro jednotky TOPVEX TR H Velikost Topvex SoftCooler TR09 SoftCooler TR12 SoftCooler TR15 Průtok vzduchu (m 3 /h) Chladicí výkon rekuperace (kw) 6,5 6,6 6,6 Chladicí výkon SoftCooler (kw) 10,3 13,8 16,9 Příkon SoftCooler (kw) 2,3 3,7 3,8 EER, celkový 7,3 5,5 6,2 B L Velikost B H L SoftCooler TR SoftCooler TR SoftCooler TR

Pro snížení energetické náročnosti provozu v období, kdy není třeba chladit je komora vybavena byppasovou klapkou na horní hraně komory.

7 Integrované chlazení 7 Integrované chlazení SoftCooler SR Integrované chlazení SoftCooler SR Pomocí komory samostatného integrovaného chlazení SoftCooler můžeme dosáhnout rozdílu teplot T = -10 až -12 C bez pomocného vlivu rekuperace chladu v letním období. Komora integrovaného chlazení SoftCooler SR je příslušenstvím pro jednotky TOPVEX SR H Velikost Topvex SoftCooler SR09 SoftCooler SR11 Průtok vzduchu (m 3 /h) Chladicí výkon rekuperace (kw) L B Chladicí výkon SoftCooler (kw) 16,2 21,4 Příkon SoftCooler (kw) 4,8 8,5 EER, celkový 3,4 2,5 Velikost B H L SoftCooler SR SoftCooler SR

Komora integrovaného chlazení SoftCooler SR je příslušenstvím pro jednotky TOPVEX SR09-11.
