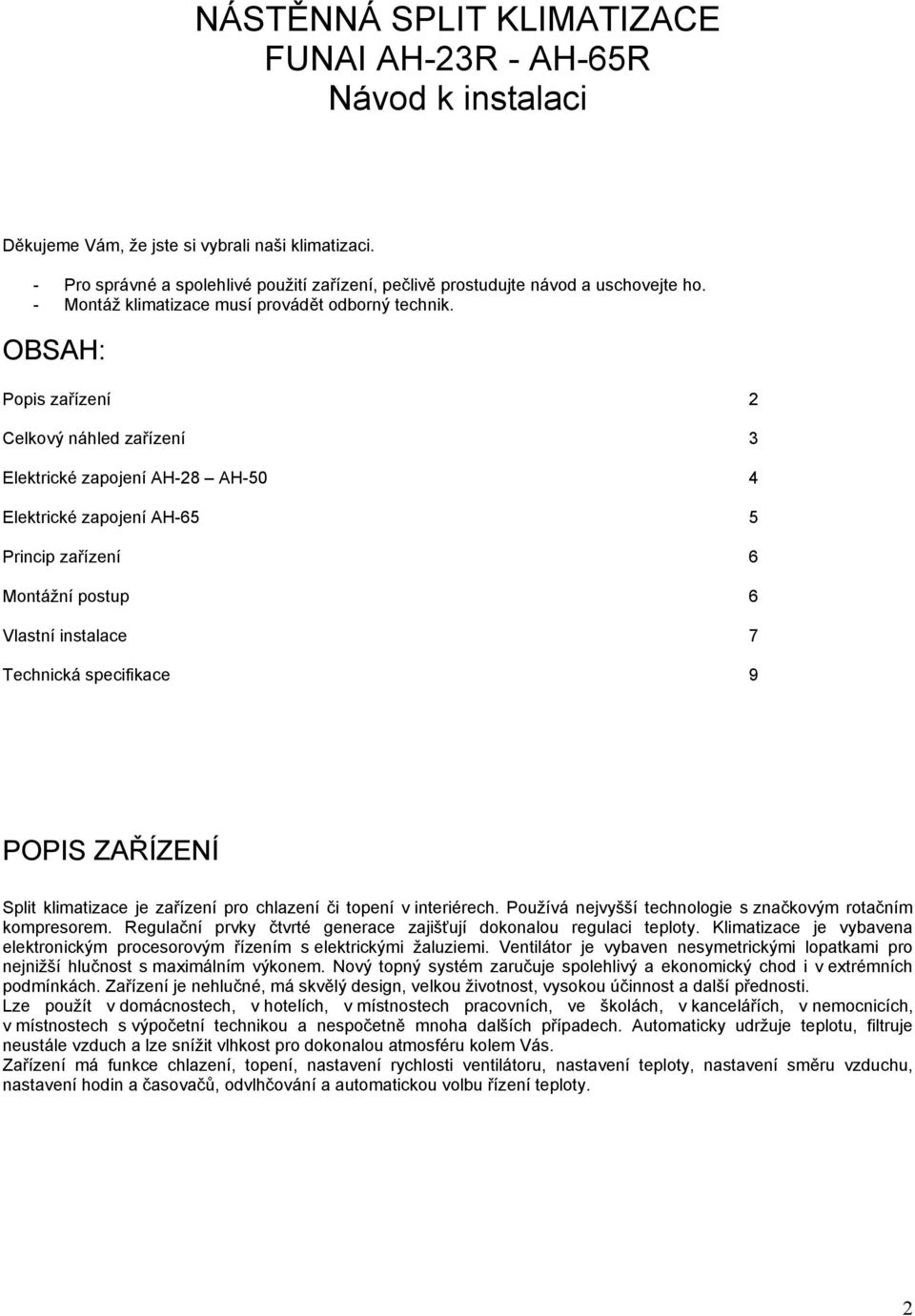

2 NÁSTĚNNÁ SPLIT KLIMATIZACE FUNAI AH-23R - AH-65R Návod k instalaci Děkujeme Vám, že jste si vybrali naši klimatizaci. - Pro správné a spolehlivé použití zařízení, pečlivě prostudujte návod a uschovejte ho. - Montáž klimatizace musí provádět odborný technik. OBSAH: Popis zařízení 2 Celkový náhled zařízení 3 Elektrické zapojení AH-28 AH-50 4 Elektrické zapojení AH-65 5 Princip zařízení 6 Montážní postup 6 Vlastní instalace 7 Technická specifikace 9 POPIS ZAŘÍZENÍ Split klimatizace je zařízení pro chlazení či topení v interiérech. Používá nejvyšší technologie s značkovým rotačním kompresorem. Regulační prvky čtvrté generace zajišťují dokonalou regulaci teploty. Klimatizace je vybavena elektronickým procesorovým řízením s elektrickými žaluziemi. Ventilátor je vybaven nesymetrickými lopatkami pro nejnižší hlučnost s maximálním výkonem. Nový topný systém zaručuje spolehlivý a ekonomický chod i v extrémních podmínkách. Zařízení je nehlučné, má skvělý design, velkou životnost, vysokou účinnost a další přednosti. Lze použít v domácnostech, v hotelích, v místnostech pracovních, ve školách, v kancelářích, v nemocnicích, v místnostech s výpočetní technikou a nespočetně mnoha dalších případech. Automaticky udržuje teplotu, filtruje neustále vzduch a lze snížit vlhkost pro dokonalou atmosféru kolem Vás. Zařízení má funkce chlazení, topení, nastavení rychlosti ventilátoru, nastavení teploty, nastavení směru vzduchu, nastavení hodin a časovačů, odvlhčování a automatickou volbu řízení teploty. 2

3 FUNAI AH-23 AH-35 FUNAI AH-45 AH-65 3

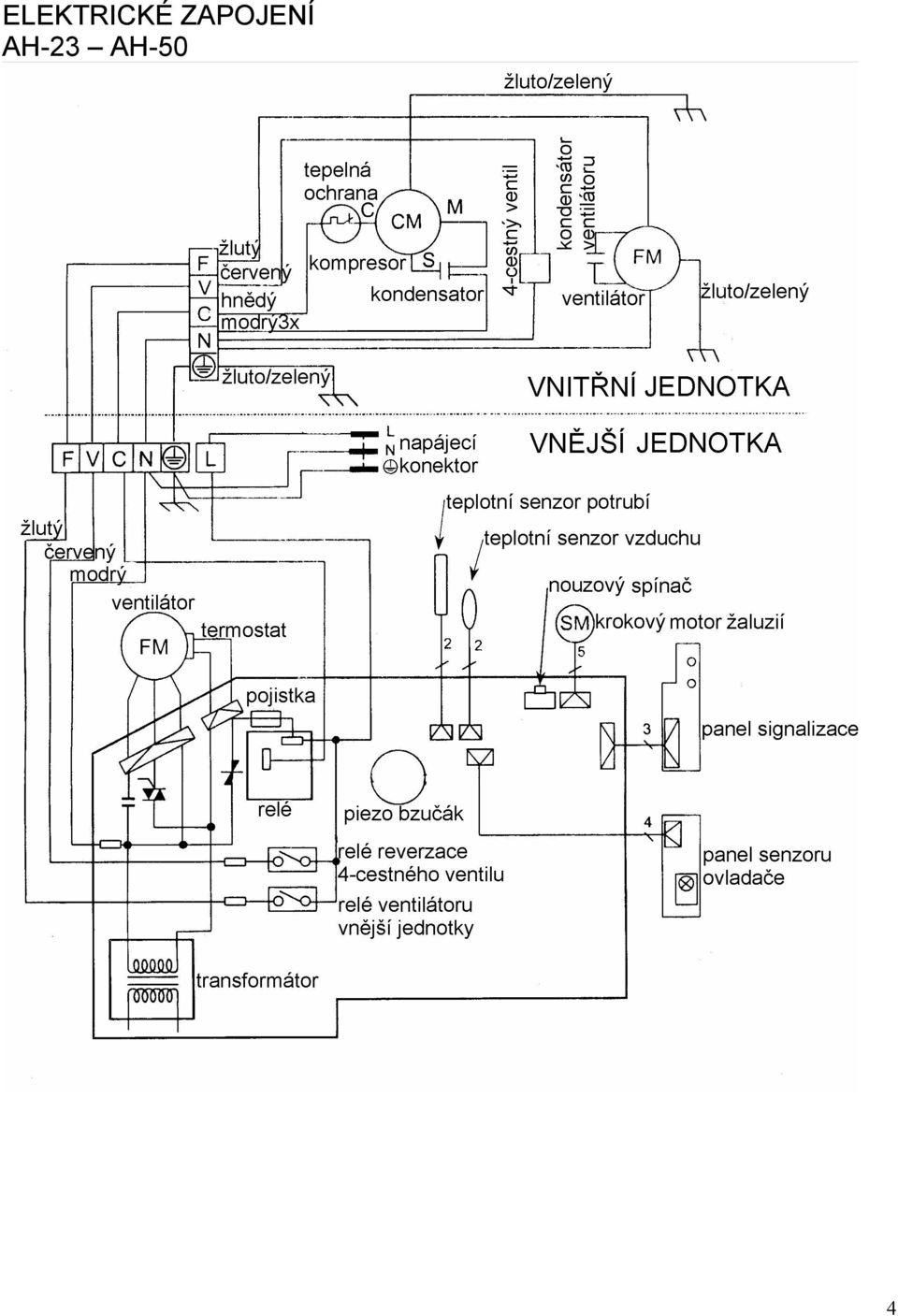

4 ELEKTRICKÉ ZAPOJENÍ AH-23 AH-50 4

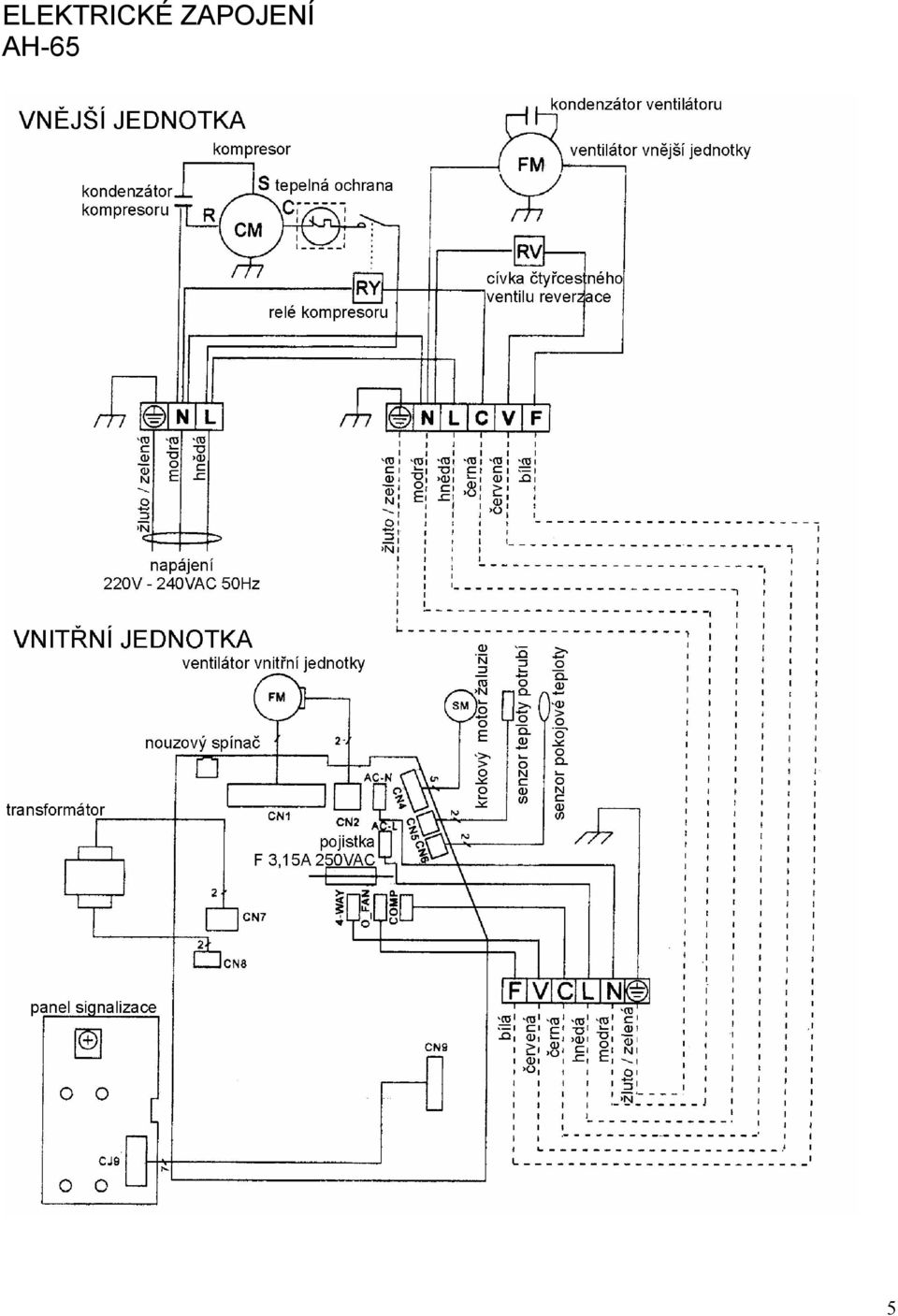

5 ELEKTRICKÉ ZAPOJENÍ AH-65 5

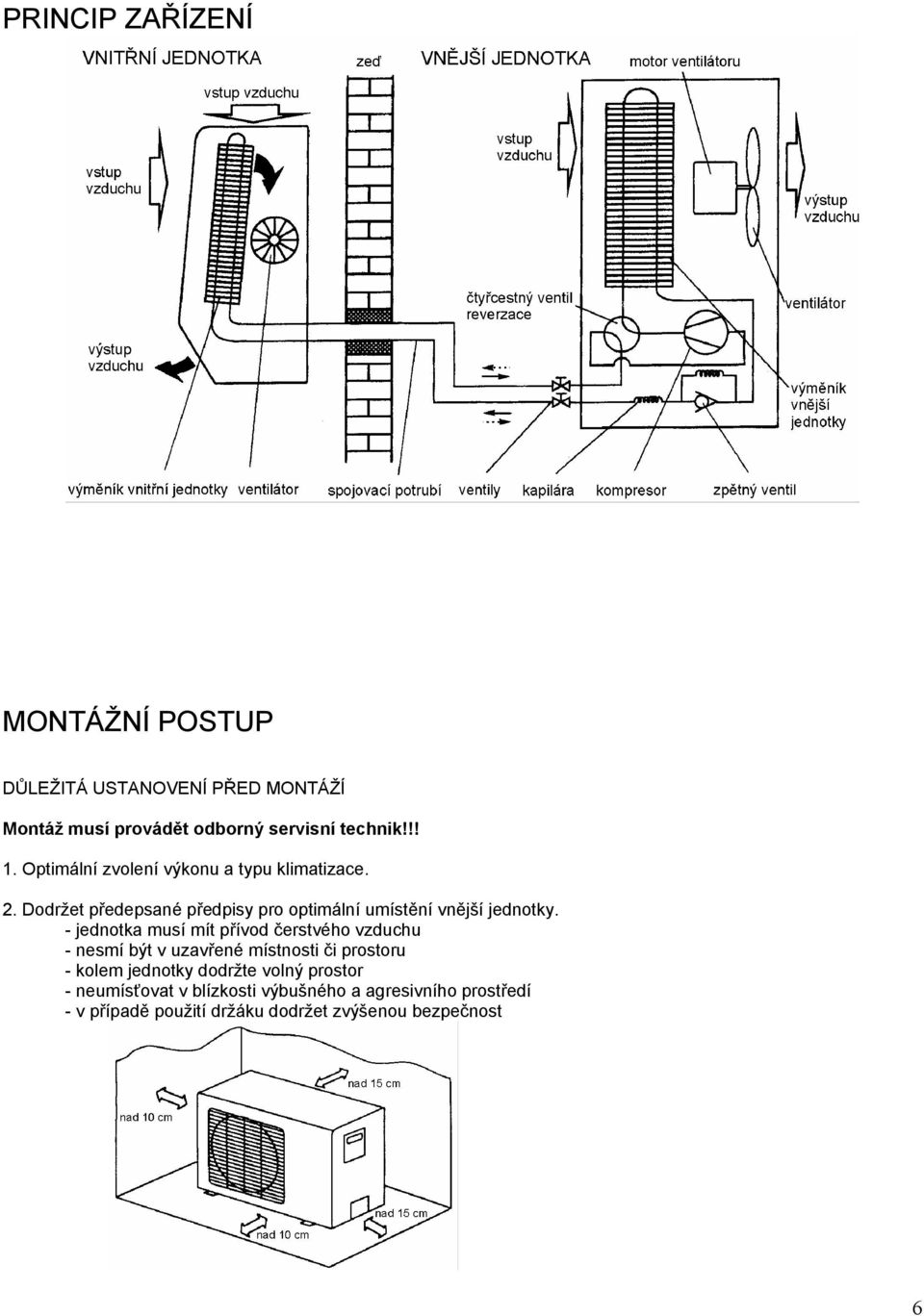

6 PRINCIP ZAŘÍZENÍ MONTÁŽNÍ POSTUP DŮLEŽITÁ USTANOVENÍ PŘED MONTÁŽÍ Montáž musí provádět odborný servisní technik!!! 1. Optimální zvolení výkonu a typu klimatizace. 2. Dodržet předepsané předpisy pro optimální umístění vnější jednotky. - jednotka musí mít přívod čerstvého vzduchu - nesmí být v uzavřené místnosti či prostoru - kolem jednotky dodržte volný prostor - neumísťovat v blízkosti výbušného a agresivního prostředí - v případě použití držáku dodržet zvýšenou bezpečnost 6

7 3. Dodržet předepsané předpisy pro optimální umístění vnitřní jednotky. - neumísťovat v blízkosti zdroje tepla - dodržte volný prostor kolem jednotky - přesvědčte se o volném přívodu a odvodu vzduchu 4. Maximální délka spojovacího potrubí mezi vnitřní a vnější jednotkou je 17m. 5. Maximální převýšení mezi vnitřní a vnější jednotkou je 5m. 6. Materiál nutný k instalaci zařízení: - měděné potrubí daných průměrů - izolace na měděné potrubí daných rozměrů - spojovací kabel mezi jednotkami (v balení délky cca 5m) nebo odpovídající náhrada - odpadová hadice pro odvod kondenzátu - kotevní materiál pro uchycení spojovacího vedení nebo plastové žlaby - plastová samolepící páska pro zabezpečení povrchu svazku spojovacího potrubí - šrouby a kotevní materiál dle potřeby - držák vnější jednotky (dle potřeby) - tmely, stavební polyuretan - chladivo 7. Nářadí, zařízení a přípravky pro chladírenské, elektro a instalatérské práce. VLASTNÍ INSTALACE 1. Rozvržení a umístění vnitřní jednotky 2. Natažení spojovacího měděného vedení od vnitřní k vnější jednotce, nasunutí izolace, dále vložit do zdiva nebo do plastového žlabu. 3. Povolit na vnitřní jednotce převlečné matice, po povolení dojde k úniku dusíku, kterým je natlakována vnitřní jednotka. 4. Převlečné matice nasadit na trubičky a vytvořit kónus a spojit s vnitřní jednotkou. při výrobě pertlu a utahování spojů použít speciální těsnící olej. 7

8 5. Pro vytvoření kónusu použít pertlovací klíč na vytvoření kónusu. Do vedení se nesmí dostat prach a nečistoty!!! Převlečné matice dotahovat pouze klíčem shodného rozměru s maticí!!! Utažení spojů dle následujících údajů momentovým klíčem: trubka 6,35 mm Nm trubka 9,52 mm Nm trubka 12,7 mm Nm 6. Spojovací potrubí musí být opatřeno neprodyšně izolací. Místa spojů musí být překryty převlečnou izolací nebo dojde k orosení vedení a následnému úniku vody. 7. Po utažení všech spojů potrubí připojíme vývěvu na nízkotlaký ventil vnější jednotky a provedeme vyvakuování smontovaného potrubí s vnitřní jednotkou po dobu 15 minut. Poté otevřete oba ventily vnější jednotky. Po spuštění jednotky ve funkci chlazení cca po 20 minutách je nutno zkontrolovat pracovní tlaky. 8. Odvod kondenzátu musí být v samospádu bez prohybů. 8. Spojovací potrubí nesmí být vedeno místy, aby nemohlo dojít k jeho mechanickému poškození a následnému úniku chladícího média. 9. Zapojení el. přívodu vnitřní jednotky na dané napětí a s jištěním odpovídajícím technické specifikaci. Automatický jistič musí být kategorie pro motory. 10. Propojení mezi vnitřní a vnější jednotkou je provedeno kabelem přiloženým v balení nebo jeho odpovídající náhradou. Dodržujte barevné označení na jednotkách, aby nedošlo k záměně kontaktů. 11. Zkompletujte filtry, zavřete všechny kryty, zapravte průchody a proveďte zkoušku klimatizace. Při spuštění klimatizace dodržujte postupy uvedené v návodu k použití. 12. Při nedodržením pokynů k instalaci neposkytuje prodejce záruku. 8

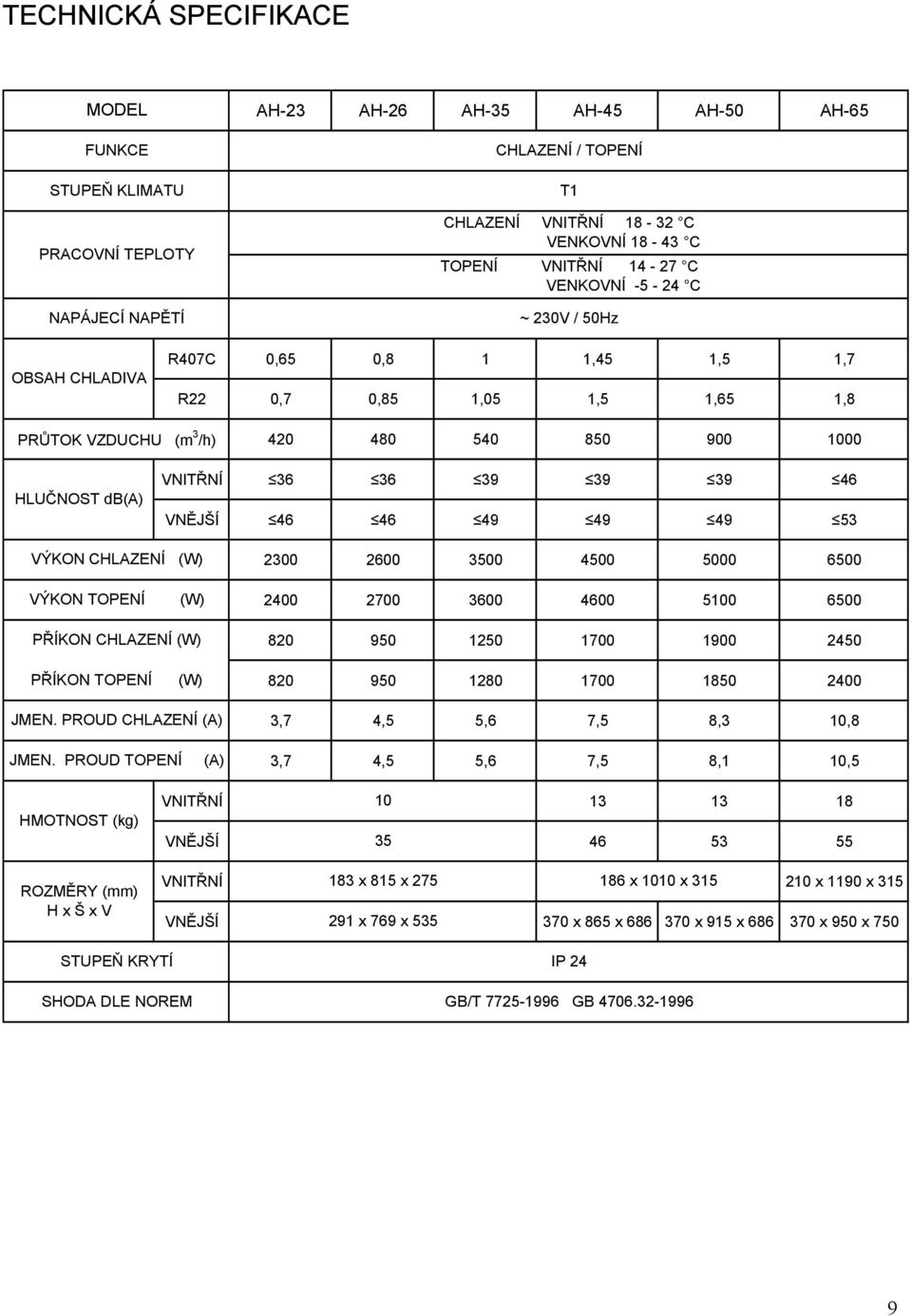

9 TECHNICKÁ SPECIFIKACE MODEL FUNKCE STUPEŇ KLIMATU PRACOVNÍ TEPLOTY NAPÁJECÍ NAPĚTÍ AH-23 AH-26 AH-35 AH-45 AH-50 AH-65 CHLAZENÍ / TOPENÍ T1 CHLAZENÍ VNITŘNÍ C VENKOVNÍ C TOPENÍ VNITŘNÍ C VENKOVNÍ C ~ 230V / 50Hz OBSAH CHLADIVA R407C 0,65 0,8 1 1,45 1,5 1,7 R22 0,7 0,85 1,05 1,5 1,65 1,8 PRŮTOK VZDUCHU (m 3 /h) HLUČNOST db(a) VNITŘNÍ VNĚJŠÍ VÝKON CHLAZENÍ (W) VÝKON TOPENÍ (W) PŘÍKON CHLAZENÍ (W) PŘÍKON TOPENÍ (W) JMEN. PROUD CHLAZENÍ (A) 3,7 4,5 5,6 7,5 8,3 10,8 JMEN. PROUD TOPENÍ (A) 3,7 4,5 5,6 7,5 8,1 10,5 HMOTNOST (kg) ROZMĚRY (mm) H x Š x V VNITŘNÍ VNĚJŠÍ VNITŘNÍ 183 x 815 x x 1010 x x 1190 x 315 VNĚJŠÍ 291 x 769 x x 865 x x 915 x x 950 x 750 STUPEŇ KRYTÍ SHODA DLE NOREM IP 24 GB/T GB
