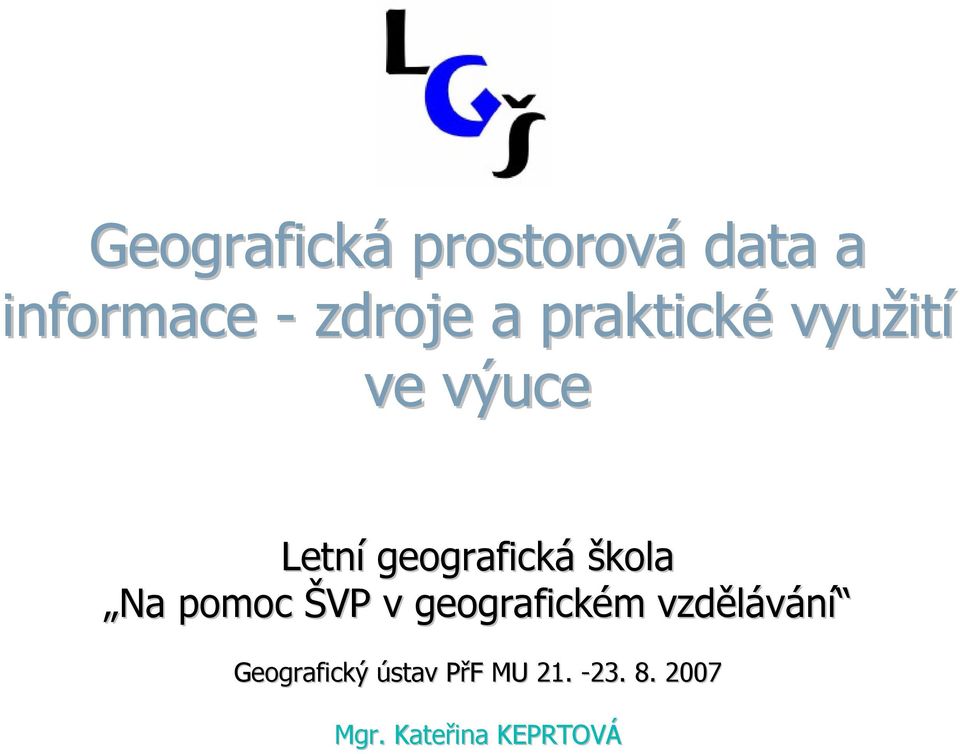

1 Geografická prostorová data a informace - zdroje a praktické využití ve výuce Letní geografická škola Na pomoc ŠVP v geografickém vzdělávání Geografický ústav PřF MU Mgr. Kateřina KEPRTOVÁ

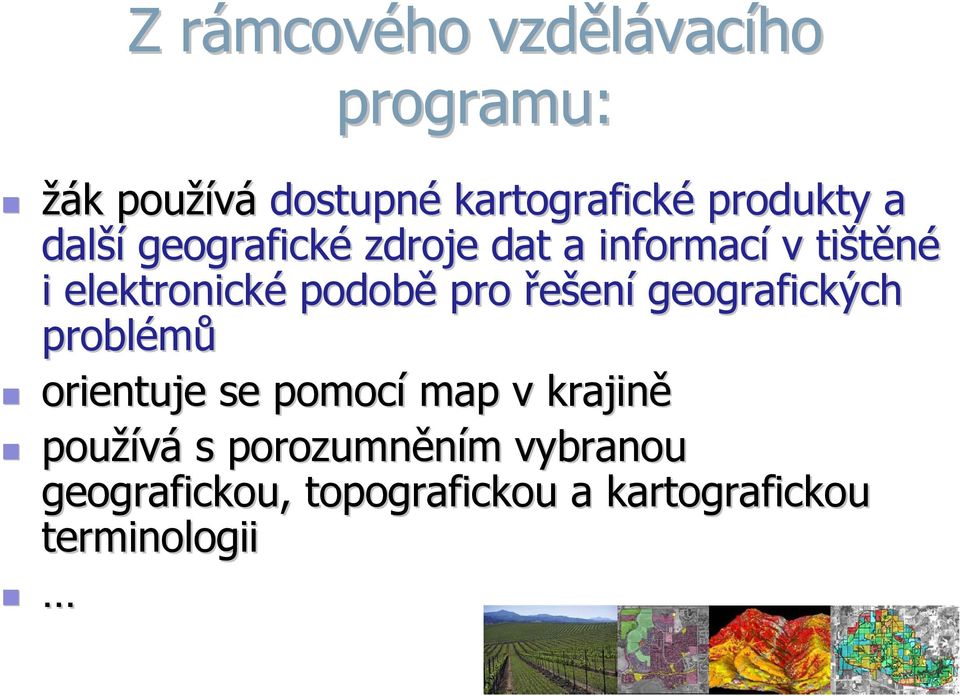

2 Z rámcového vzdělávacího programu: žák používá dostupné kartografické produkty a další geografické zdroje dat a informací v tištěné i elektronické podobě pro řešení geografických problémů orientuje se pomocí map v krajině používá s porozumněním vybranou geografickou, topografickou a kartografickou terminologii

3 praktické aplikace s kartografickými produkty,, s mapami různých funkcí, s kartogramy GIS a navigační systémy praktické využití GIS, DPZ a satelitních navigačních přístrojů

4 Dostupné kartografické produkty analogové mapy a atlasy mapy v elektronické podobě komerční produkty na elektronických médiích (Info( Info- mapa) ovládání podobné jako na mapserverech (Google Earth) mapy na internetu různá úroveň interaktivního ovládání, GIS nástroje skenované analogové mapy (např. staré mapy) elektronické atlasy mapy pro navigaci

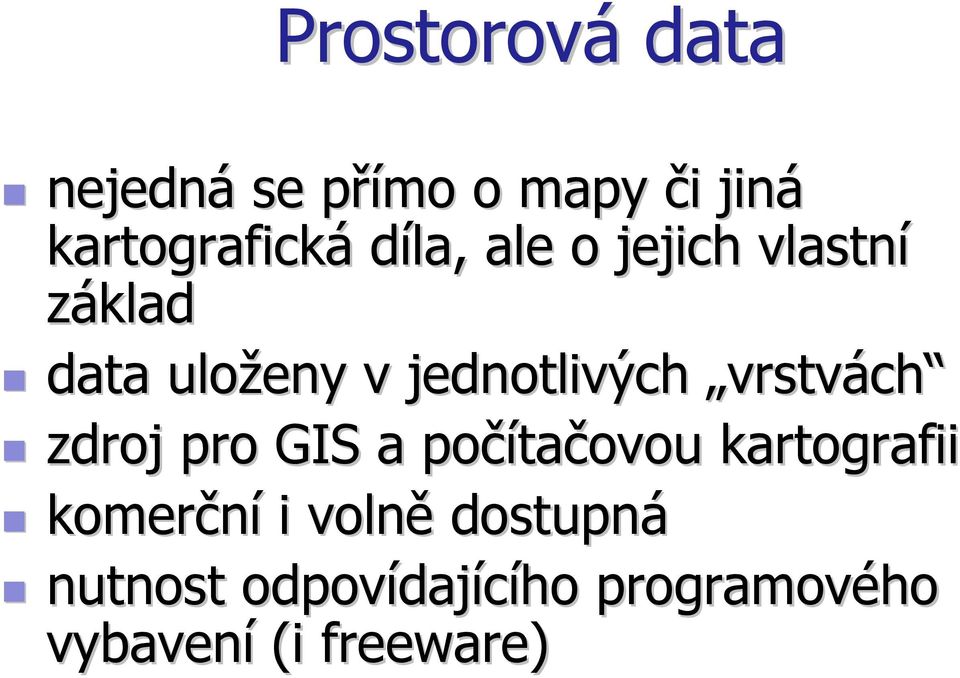

5 Prostorová data nejedná se přímo o mapy či jiná kartografická díla, ale o jejich vlastní základ data uloženy v jednotlivých vrstvách zdroj pro GIS a počítačovou kartografii komerční i volně dostupná nutnost odpovídajícího programového vybavení (i freeware)

6 Zdroje analogových kartografických produktů mapy a atlasy nejrůznějších vydavatelů produkce ČÚZK (Český úřad zeměměřický a katastrální) produkce GeoSl AČR (Geografická služba armády ČR) vojenské účely většina analogových map má i své digitální ekvivalenty

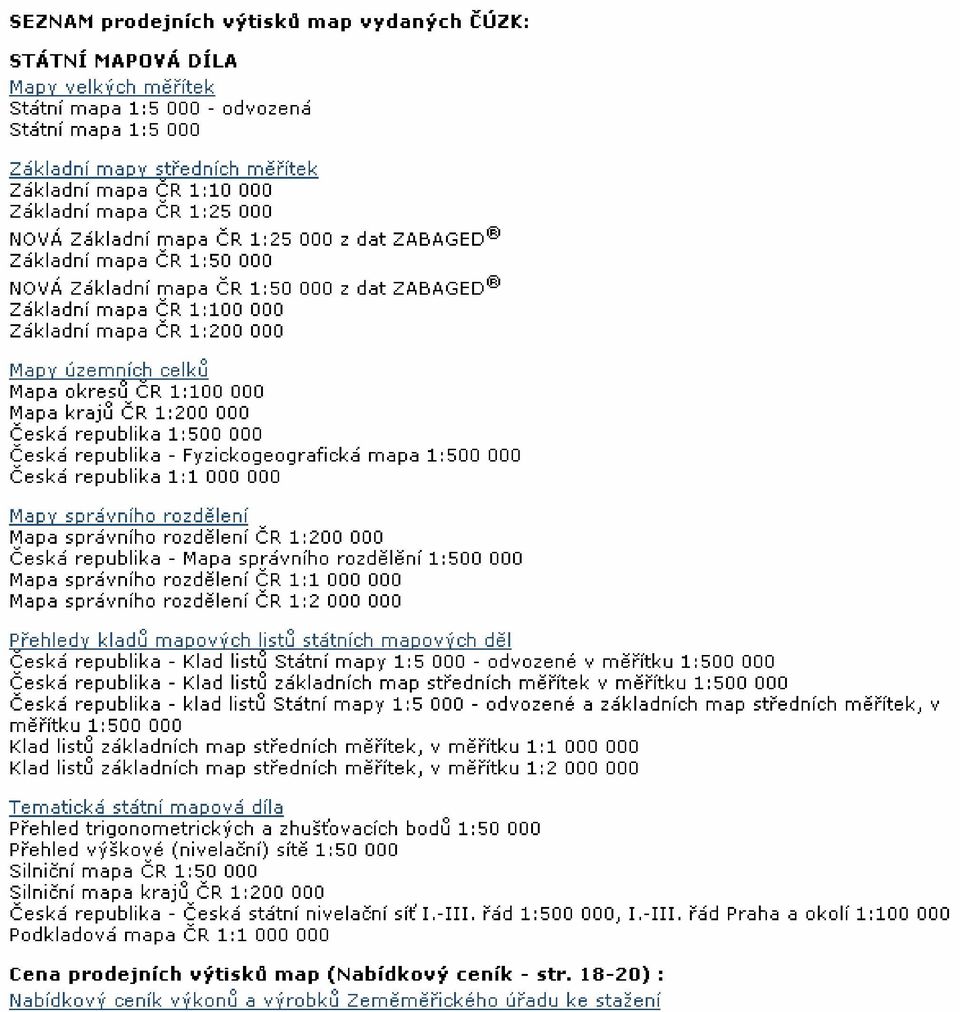

7 Z nabídky map ČÚZK: tištěná podoba, potlačené odstíny umožňují kreslit přímo do kopie Základní mapa ČR (50,- až 400,- CZK) 1: : : : : administrativní mapy, tematické (silniční apod.), klady listů výběr podle kladu listů, přibližně vědět, jaké území chceme!!! v měřítku 1: najdeme víc informací na turistické mapě KČT než na ZM 50 (turistické mapy jsou na podkladě kvalitnějších vojenských map)

8

9

10

11

12

13 geoportal.cuzk cuzk.czcz objednávky dat (IE!) státní správa má ZABAGED pro svoji působnost zdarma

14 Z digitální nabídky ČÚZK: ZABAGED základní báze geografických dat, pro laiky ne moc použitelná, vektorová data Rastrové mapy (odvozeniny ze ZABAGEDu aj.) rastrové ekvivalenty (obrázky = rastrová data):

15 obrázek složený z několika vrstev možnost objednat si jen některé vrstvy defacto ZM ČR, ale po vrstvách vrstvy princip GIS

16 Mapy na internetu, mapservery nepřeberné množství mapserverů,, ale topografický obsah pochází z několika málo zdrojů (přenášení chyb) velká pestrost, nejrůznější tematiky nevýhoda práce pouze on-line, mapy se často nedají stáhnout jinak než přes PrintScreen od globálního až pro regionální měřítko google maps až krajské mapové portály!!! často nesplňují kritéria pro správně vytvořené mapy (pofiderní( měřítko, neobsahují legendu)

17 -chybějící legenda - selektivní zobrazování objektů stejné úrovně -měřítko -obsahové chyby - mapy na intenetu často netvoří kartografové, ale informatici

18 nejznámější český mapový portál největší přínos - barevné ortofoto na podkladu vytisknout mapu lze pak uložit jako obrázek dynamický vývoj chudý obsah vlastní mapy chybí znázornění terénu

19 supermapy.centrum..centrum.czcz nová beta verze zlepšené ovládání mapy standardní měřítková řada 1: : : : : větší měřítka nepřístupná (vždy tomu tak nebylo) neobsahují ortofoto jinak kvalitní obsah (stejný jako shocart), interaktivní prvky (stanice busů..)

20 IZGARD internetový zobrazovač armádních dat podkladem je DMÚ 25 (vojenská topografická mapa 1: ) výslovně pro potřeby AČR!!! VGHMÚř Dobruška až do úrovně popisných čísel vyhledávání leteckých měříckých snímků (LMS)(

21 Možnosti práce s webovými mapami srovnání map z různých hledisek: obsah (mapy.cz vs. centrum vs. IZGARD), všímání si různých způsobů zobrazovaní stejného jevu, zda mapa poskytuje potřebné informace např. výškové údaje (ty nenahradí ani barevné ortofoto ) nástroje (odečtení polohy, měření vzdáleností, zobrazené měřítko..) uživatelské rozhraní a ovládání co by asi mapa měla obsahovat a jestli je to dodrženo aktuálnost obsahu

22

23

24 geoportal.cenia cenia.czcz portál veřejné zprávy topografický podklad stejný jako v aplikaci IZGARD velké množství tematických vrstev: druhy povrchů Corine Land Cover chráněná území ekologické zátěže ÚSES, NATURA 2000

25

26

27

28 ÚHUL (Ústav pro hospodářskou úpravu lesů) nebo též mapy v podkladu obsahují černobílé ortofoto

29

30 Krajské mapové portály kr-jihomoravsky. jihomoravsky.cz/ kr-plzensky.cz/article.asp?itm=125 kr-vysocina.cz/www/gis kr-olomoucky. olomoucky.cz/ kr-zlinsky.cz/ lbc.cz/index. /index.php?page= pardubickykraj.cz/index. /index.asp?thema=2679& =2679&category= kr-kralovehradecky.czcz kr-karlovarsky. karlovarsky.cz jihocesky.cz/

31 Krajské mapové portály množství dat a kvalita poskytované služby záleží na zpracovateli daného portálu (není jednotný) využívají napojení na portály s celostátní působností vlastní data jenom pro daný kraj

32

33

34 Řešení geografických úloh pomocí map na internetu příklady lokalizace nejbližších chráněných území analýza rozmístění obyvatelstva záplavová území a jejich vztah k říční síti vyhledání majitele pozemku, na kterém stojí škola (ne všechny v kraje poskytují náhled na katastráln lní mapu)

35 Lokalizace chráněných území najdi v 10 km okolí školy / bydliště všechna maloplošná i velkoplošná CHÚ geoportal.cenia cenia.czcz Chráněná území lokalizace školy v hrubším topografickém podkladu měření vzdálenosti interaktivní zjišťování objektů v mapě hledání informací o nalezených CHÚ

36 poloha školy v podrobném měřítku

37 změna měřítka

38 informace o objektu

39 Nalezení dalších informací o vyhledaném CHÚ PP Pekárna Žebětín NVmB m%c4%9bsto) další návaznost R43

40 Záplavová území a jejich vztah k říční síti vyhledání záplavového území, analýza příčin vzniku povodní v daném místě, vyhledání nejbližšího měrného profilu

41

42

43 Zahraniční zdroje maps.google.com, resp. Google Earth nejrůznější národní atlasy a zahraniční mapové portály odlišné kartografické zpracování (jiný styl map)

44 Atlas of Canada bohatý na tematické mapy životní prostředí lidé a společnost ekonomika historie změny klimatu vodstvo zdraví obyvatel předpřipravené úkoly pro studenty - Worksheets, Lesson Plans v angličtině, interaktivní obsah

45

46

47 National atlas of US obsahově nedosahuje kvality atlasu Kanady lze vybrat pár užitečných map např. mapa využití země rozmístění letišť místa těžby uhlí asp

48

49 Staré mapy na internetu oldmaps.geolab geolab.cz geoportal.cenia.czcz (jeden z podkladů, jen II.VM) I. vojenské mapování ( ) 1:28800 II. vojenské mapování ( ) 1:28800 III. vojenské mapování ( ) 1:25000 Stabilní katastr (od patent o pozenkové dani) 1: 2880, pouze malé části území

50 oldmaps.geolab geolab.cz zobrazení po jednotlivých listech možnost nastavení velikosti zobrazeného okna! při tvorbě odvozených map pozor na různé geodetické podklady (IVM žádné) různá geometrická přesnost

51 I. VM

52 II.VM

53

54 III.VM

55 Stabilní katastr

56 DPZ krátký exkurz 1 Dálkový průzkum Země (DPZ) se zabývá pořizováním leteckých a družicových snímků, jejich zpracováním a analýzou za účelem tvorby topografických či tématických map. uplatnění v nejrůznějších oborech lidské činnosti data DPZ - nezastupitelný zdroj informací pro GIS od globálního až po lokální měřítko letecké a družicové snímání

57 DPZ a výuka pro a proti Možnost sledovaní reálných objektů a jevů z neobvyklého pohledu Množství názorných ukázek procesů ve FG i SEG sféře, Atraktivní vzhled K porozuměni je potřeba určitých zkušeností Umění se orientovat na snímku Schopnost interpretace a posléze analýzy Limity programového vybavení a dostupnosti PC pro výuku jiných předmětů než IVT

58 Zdroje dat DPZ galerie snímků, animace Track3D.html mapové servery google, mapy, amapy podkladem zpracované snímky z družice i letecké snímky (ortofoto)

59 ústup ledovce v Grónsku (ASTER)

60 Kombinace družicových dat s vrstvami v GIS analýza škod po požáru

61 GPS krátký exkurz 2 celosvětový navigační systém (Department of Defence USA), určený k přesnému určování polohy, výšky, času a rychlosti pohybu vůči zemskému povrchu základ tvoří 24 navigačních družic,, obíhajících zeměkouli na šesti různých, velmi přesných drahách, se sklonem 55 stupňů vzhledem k rovníku Dráhy družic vypočteny tak, aby v daném okamžiku byl v kterémkoliv místě na zeměkouli viditelný nad obzorem dostatečný počet družic, nezbytný k přesnému zaměření. (ČR: stále družic pozor v ideálním případě tzn. kdybychom měli celý obzor nezakrytý)

62 Rozdělení systému kosmická složka (vlastní družice) řídící složka (monitorovací stanice na Zemi sledující stav družic uživatelský segment GPS přijímač

63 Vlastní zjištění polohy družicový signál se skládá z několika složek (nosné vlny, pseudonáhodné kódy) princip příjmu není v informaci o poloze, ale o času (rozdíl času v poslání pseudonáhodného kódu družicí a příjem na Zemi). Svoji polohu znají družice, od nich se odvozuje naše poloha anim00.shtml Abychom zjistili naši polohu, třeba min. 4 družice (X,Y,Z a odchylka hodin)

64 přesnost záleží na typu přijímače, na počtu a rozložení družic nad obzorem pohybuje se od desítek metrů u turistických GPS až po centimetry u geodetických přístrojů a diferenčního měření aplikace navigace, orientace v terénu terénní mapování (např. výskyt rostlinného druhu) podrobné geodetické mapování (př. sledování svahových pohybů) monitoring objektů (transporty apod.)

65 GPS a terénní výuka kapesní GPS přijímače, PDA, externí GPS navigace k určitému objektu (souřadnice GPS jsou dostupné na mapových serverech) zakreslení zjištěných objektů do mapy (mapy vybavené souř. sítí) sledování a zapisování trasy (tracking), analýza chyb (2x stejná trasa, jiný výsledek)! nevhodné pro města s hustou a vyšší zástavbou

66 Děkuji za pozornost
