Baby Control >>MBP10<< Elektronická chůvička

Transkript

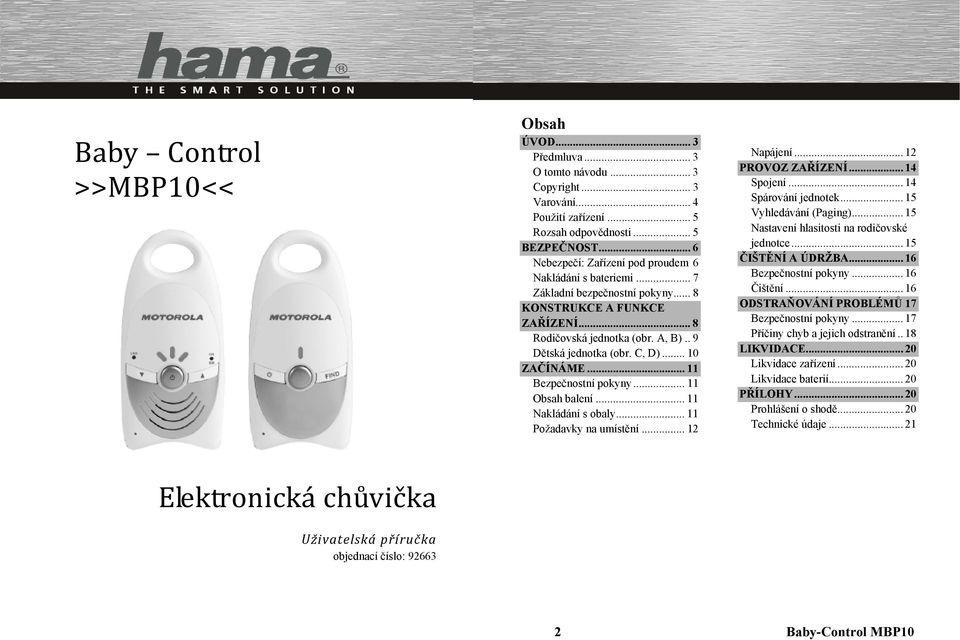

1 Baby Control >>MBP10<< Obsah ÚVOD... 3 Předmluva... 3 O tomto návodu... 3 Copyright... 3 Varování... 4 Použití zařízení... 5 Rozsah odpovědnosti... 5 BEZPEČNOST... 6 Nebezpečí: Zařízení pod proudem 6 Nakládání s bateriemi... 7 Základní bezpečnostní pokyny... 8 KONSTRUKCE A FUNKCE ZAŘÍZENÍ... 8 Rodičovská jednotka (obr. A, B).. 9 Dětská jednotka (obr. C, D) ZAČÍNÁME Bezpečnostní pokyny Obsah balení Nakládání s obaly Požadavky na umístění Napájení PROVOZ ZAŘÍZENÍ Spojení Spárování jednotek Vyhledávání (Paging) Nastavení hlasitosti na rodičovské jednotce ČIŠTĚNÍ A ÚDRŽBA Bezpečnostní pokyny Čištění ODSTRAŇOVÁNÍ PROBLÉMŮ 17 Bezpečnostní pokyny Příčiny chyb a jejich odstranění.. 18 LIKVIDACE Likvidace zařízení Likvidace baterií PŘÍLOHY Prohlášení o shodě Technické údaje Elektronická chůvička Uživatelská příručka objednací číslo: Baby-Control MBP10

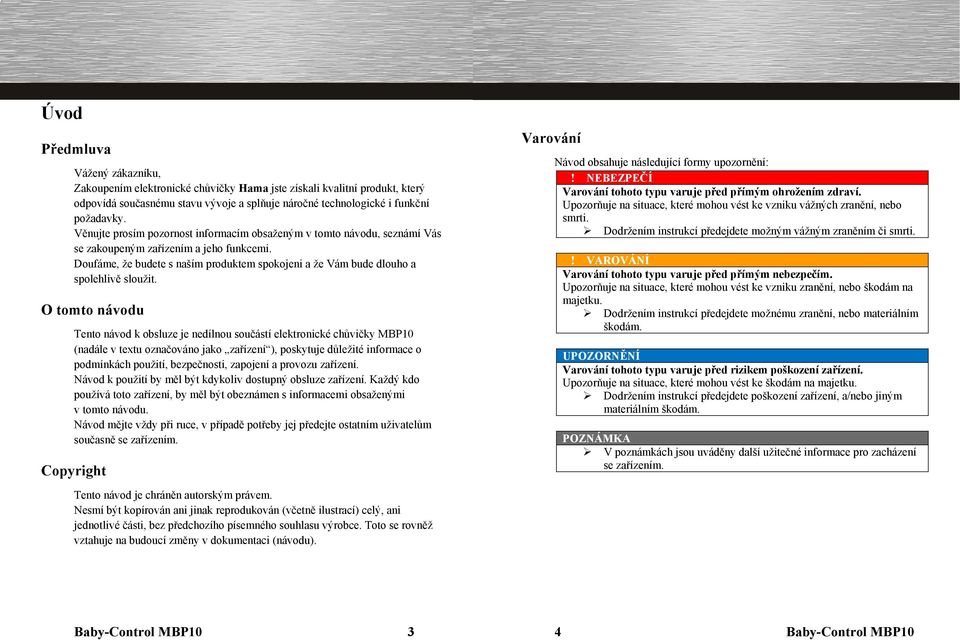

2 Úvod Předmluva Vážený zákazníku, Zakoupením elektronické chůvičky Hama jste získali kvalitní produkt, který odpovídá současnému stavu vývoje a splňuje náročné technologické i funkční požadavky. Věnujte prosím pozornost informacím obsaženým v tomto návodu, seznámí Vás se zakoupeným zařízením a jeho funkcemi. Doufáme, že budete s naším produktem spokojeni a že Vám bude dlouho a spolehlivě sloužit. O tomto návodu Tento návod k obsluze je nedílnou součástí elektronické chůvičky MBP10 (nadále v textu označováno jako zařízení ), poskytuje důležité informace o podmínkách použití, bezpečnosti, zapojení a provozu zařízení. Návod k použití by měl být kdykoliv dostupný obsluze zařízení. Každý kdo používá toto zařízení, by měl být obeznámen s informacemi obsaženými v tomto návodu. Návod mějte vždy při ruce, v případě potřeby jej předejte ostatním uživatelům současně se zařízením. Copyright Tento návod je chráněn autorským právem. Nesmí být kopírován ani jinak reprodukován (včetně ilustrací) celý, ani jednotlivé části, bez předchozího písemného souhlasu výrobce. Toto se rovněž vztahuje na budoucí změny v dokumentaci (návodu). Varování Návod obsahuje následující formy upozornění:! NEBEZPEČÍ Varování tohoto typu varuje před přímým ohrožením zdraví. Upozorňuje na situace, které mohou vést ke vzniku vážných zranění, nebo smrti. Dodržením instrukcí předejdete možným vážným zraněním či smrti. Varování tohoto typu varuje před přímým nebezpečím. Upozorňuje na situace, které mohou vést ke vzniku zranění, nebo škodám na majetku. Dodržením instrukcí předejdete možnému zranění, nebo materiálním škodám. UPOZORNĚNÍ Varování tohoto typu varuje před rizikem poškození zařízení. Upozorňuje na situace, které mohou vést ke škodám na majetku. Dodržením instrukcí předejdete poškození zařízení, a/nebo jiným materiálním škodám. V poznámkách jsou uváděny další užitečné informace pro zacházení se zařízením. Baby-Control MBP Baby-Control MBP10

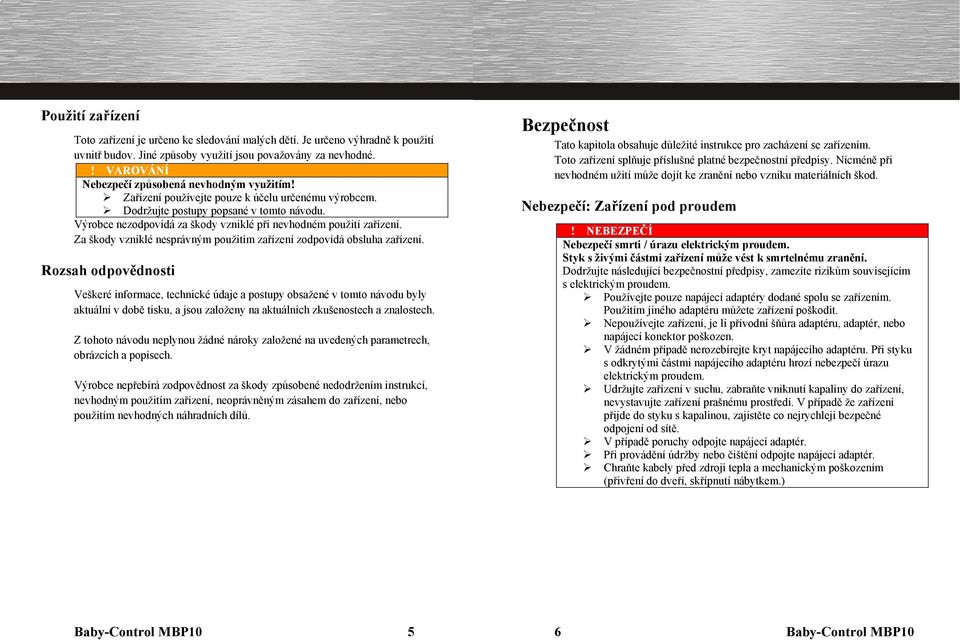

3 Použití zařízení Toto zařízení je určeno ke sledování malých dětí. Je určeno výhradně k použití uvnitř budov. Jiné způsoby využití jsou považovány za nevhodné. Nebezpečí způsobená nevhodným využitím! Zařízení používejte pouze k účelu určenému výrobcem. Dodržujte postupy popsané v tomto návodu. Výrobce nezodpovídá za škody vzniklé při nevhodném použití zařízení. Za škody vzniklé nesprávným použitím zařízení zodpovídá obsluha zařízení. Rozsah odpovědnosti Veškeré informace, technické údaje a postupy obsažené v tomto návodu byly aktuální v době tisku, a jsou založeny na aktuálních zkušenostech a znalostech. Z tohoto návodu neplynou žádné nároky založené na uvedených parametrech, obrázcích a popisech. Výrobce nepřebírá zodpovědnost za škody způsobené nedodržením instrukcí, nevhodným použitím zařízení, neoprávněným zásahem do zařízení, nebo použitím nevhodných náhradních dílů. Bezpečnost Tato kapitola obsahuje důležité instrukce pro zacházení se zařízením. Toto zařízení splňuje příslušné platné bezpečnostní předpisy. Nicméně při nevhodném užití může dojít ke zranění nebo vzniku materiálních škod. Nebezpečí: Zařízení pod proudem! NEBEZPEČÍ Nebezpečí smrti / úrazu elektrickým proudem. Styk s živými částmi zařízení může vést k smrtelnému zranění. Dodržujte následující bezpečnostní předpisy, zamezíte rizikům souvisejícím s elektrickým proudem. Používejte pouze napájecí adaptéry dodané spolu se zařízením. Použitím jiného adaptéru můžete zařízení poškodit. Nepoužívejte zařízení, je li přívodní šňůra adaptéru, adaptér, nebo napájecí konektor poškozen. V žádném případě nerozebírejte kryt napájecího adaptéru. Při styku s odkrytými částmi napájecího adaptéru hrozí nebezpečí úrazu elektrickým proudem. Udržujte zařízení v suchu, zabraňte vniknutí kapaliny do zařízení, nevystavujte zařízení prašnému prostředí. V případě že zařízení přijde do styku s kapalinou, zajistěte co nejrychleji bezpečné odpojení od sítě. V případě poruchy odpojte napájecí adaptér. Při provádění údržby nebo čištění odpojte napájecí adaptér. Chraňte kabely před zdroji tepla a mechanickým poškozením (přivření do dveří, skřípnutí nábytkem.) Baby-Control MBP Baby-Control MBP10

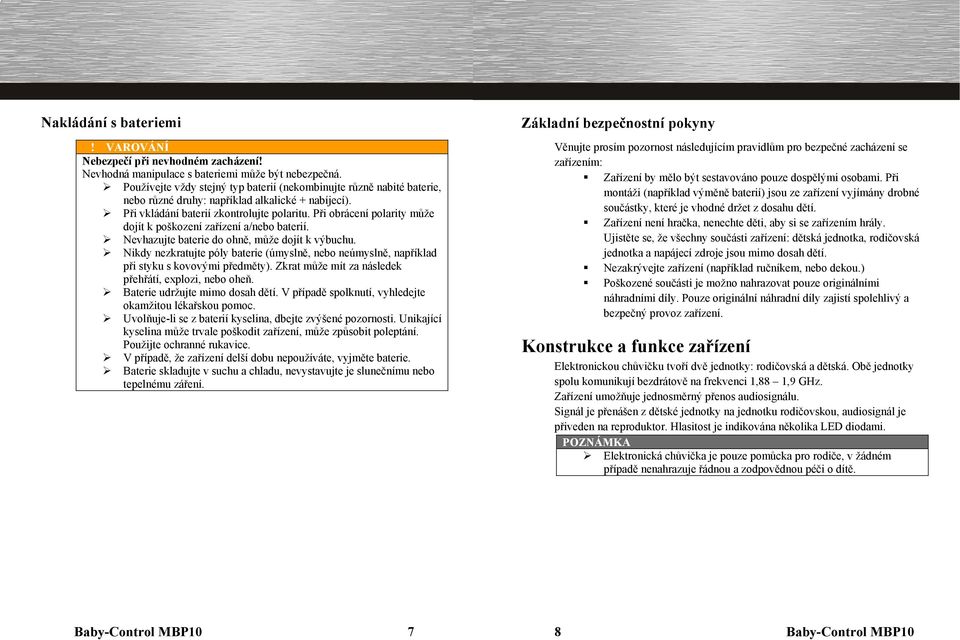

4 Nakládání s bateriemi Nebezpečí při nevhodném zacházení! Nevhodná manipulace s bateriemi může být nebezpečná. Používejte vždy stejný typ baterií (nekombinujte různě nabité baterie, nebo různé druhy: například alkalické + nabíjecí). Při vkládání baterií zkontrolujte polaritu. Při obrácení polarity může dojít k poškození zařízení a/nebo baterií. Nevhazujte baterie do ohně, může dojít k výbuchu. Nikdy nezkratujte póly baterie (úmyslně, nebo neúmyslně, například při styku s kovovými předměty). Zkrat může mít za následek přehřátí, explozi, nebo oheň. Baterie udržujte mimo dosah dětí. V případě spolknutí, vyhledejte okamžitou lékařskou pomoc. Uvolňuje-li se z baterií kyselina, dbejte zvýšené pozornosti. Unikající kyselina může trvale poškodit zařízení, může způsobit poleptání. Použijte ochranné rukavice. V případě, že zařízení delší dobu nepoužíváte, vyjměte baterie. Baterie skladujte v suchu a chladu, nevystavujte je slunečnímu nebo tepelnému záření. Základní bezpečnostní pokyny Věnujte prosím pozornost následujícím pravidlům pro bezpečné zacházení se zařízením: Zařízení by mělo být sestavováno pouze dospělými osobami. Při montáži (například výměně baterií) jsou ze zařízení vyjímány drobné součástky, které je vhodné držet z dosahu dětí. Zařízení není hračka, nenechte děti, aby si se zařízením hrály. Ujistěte se, že všechny součásti zařízení: dětská jednotka, rodičovská jednotka a napájecí zdroje jsou mimo dosah dětí. Nezakrývejte zařízení (například ručníkem, nebo dekou.) Poškozené součásti je možno nahrazovat pouze originálními náhradními díly. Pouze originální náhradní díly zajistí spolehlivý a bezpečný provoz zařízení. Konstrukce a funkce zařízení Elektronickou chůvičku tvoří dvě jednotky: rodičovská a dětská. Obě jednotky spolu komunikují bezdrátově na frekvenci 1,88 1,9 GHz. Zařízení umožňuje jednosměrný přenos audiosignálu. Signál je přenášen z dětské jednotky na jednotku rodičovskou, audiosignál je přiveden na reproduktor. Hlasitost je indikována několika LED diodami. Elektronická chůvička je pouze pomůcka pro rodiče, v žádném případě nenahrazuje řádnou a zodpovědnou péči o dítě. Baby-Control MBP Baby-Control MBP10

5 Rodičovská jednotka (obr. A, B) Dětská jednotka (obr. C, D) A pohled zepředu / boční 1. LED indikátor spojení 2. Tlačítko snížení hlasitosti 3. Tlačítko ON/OFF 4. Reproduktor 5. Tlačítko zvýšení hlasitosti 6. LED indikátor zapnutí 7. LED indikátor hlasitosti 8. Zásuvka pro síťový adaptér B pohled zezadu 9. Klip na opasek 10. Šroub zajišťující kryt baterií 11. Kryt baterií C pohled zepředu / boční 12. LED indikátor zapnutí 13. Tlačítko ON/OFF 14. Mikrofon 15. Tlačítko vyhledávání (Paging) 16. Zásuvka pro síťový adaptér D pohled zezadu Baby-Control MBP Baby-Control MBP10

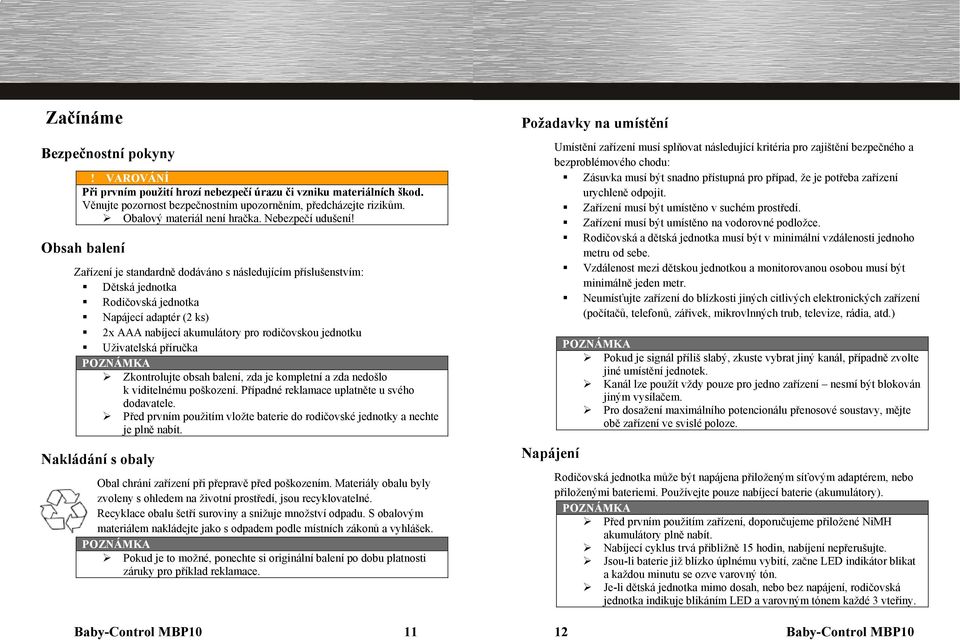

6 Začínáme Bezpečnostní pokyny Při prvním použití hrozí nebezpečí úrazu či vzniku materiálních škod. Věnujte pozornost bezpečnostním upozorněním, předcházejte rizikům. Obalový materiál není hračka. Nebezpečí udušení! Obsah balení Zařízení je standardně dodáváno s následujícím příslušenstvím: Dětská jednotka Rodičovská jednotka Napájecí adaptér (2 ks) 2x AAA nabíjecí akumulátory pro rodičovskou jednotku Uživatelská příručka Zkontrolujte obsah balení, zda je kompletní a zda nedošlo k viditelnému poškození. Případné reklamace uplatněte u svého dodavatele. Před prvním použitím vložte baterie do rodičovské jednotky a nechte je plně nabít. Nakládání s obaly Obal chrání zařízení při přepravě před poškozením. Materiály obalu byly zvoleny s ohledem na životní prostředí, jsou recyklovatelné. Recyklace obalu šetří suroviny a snižuje množství odpadu. S obalovým materiálem nakládejte jako s odpadem podle místních zákonů a vyhlášek. Pokud je to možné, ponechte si originální balení po dobu platnosti záruky pro příklad reklamace. Baby-Control MBP10 11 Požadavky na umístění Napájení Umístění zařízení musí splňovat následující kritéria pro zajištění bezpečného a bezproblémového chodu: Zásuvka musí být snadno přístupná pro případ, že je potřeba zařízení urychleně odpojit. Zařízení musí být umístěno v suchém prostředí. Zařízení musí být umístěno na vodorovné podložce. Rodičovská a dětská jednotka musí být v minimální vzdálenosti jednoho metru od sebe. Vzdálenost mezi dětskou jednotkou a monitorovanou osobou musí být minimálně jeden metr. Neumísťujte zařízení do blízkosti jiných citlivých elektronických zařízení (počítačů, telefonů, zářivek, mikrovlnných trub, televize, rádia, atd.) Pokud je signál příliš slabý, zkuste vybrat jiný kanál, případně zvolte jiné umístění jednotek. Kanál lze použít vždy pouze pro jedno zařízení nesmí být blokován jiným vysílačem. Pro dosažení maximálního potencionálu přenosové soustavy, mějte obě zařízení ve svislé poloze. Rodičovská jednotka může být napájena přiloženým síťovým adaptérem, nebo přiloženými bateriemi. Používejte pouze nabíjecí baterie (akumulátory). Před prvním použitím zařízení, doporučujeme přiložené NiMH akumulátory plně nabít. Nabíjecí cyklus trvá přibližně 15 hodin, nabíjení nepřerušujte. Jsou-li baterie již blízko úplnému vybití, začne LED indikátor blikat a každou minutu se ozve varovný tón. Je-li dětská jednotka mimo dosah, nebo bez napájení, rodičovská jednotka indikuje blikáním LED a varovným tónem každé 3 vteřiny. 12 Baby-Control MBP10

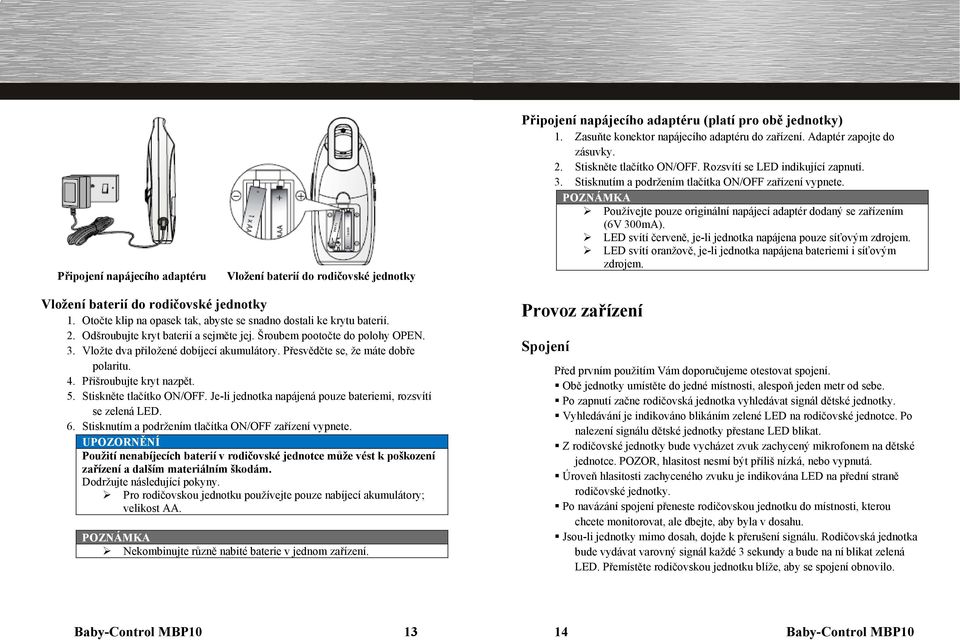

7 Připojení napájecího adaptéru Vložení baterií do rodičovské jednotky Připojení napájecího adaptéru (platí pro obě jednotky) 1. Zasuňte konektor napájecího adaptéru do zařízení. Adaptér zapojte do zásuvky. 2. Stiskněte tlačítko ON/OFF. Rozsvítí se LED indikující zapnutí. 3. Stisknutím a podržením tlačítka ON/OFF zařízení vypnete. Používejte pouze originální napájecí adaptér dodaný se zařízením (6V 300mA). LED svítí červeně, je-li jednotka napájena pouze síťovým zdrojem. LED svítí oranžově, je-li jednotka napájena bateriemi i síťovým zdrojem. Vložení baterií do rodičovské jednotky 1. Otočte klip na opasek tak, abyste se snadno dostali ke krytu baterií. 2. Odšroubujte kryt baterií a sejměte jej. Šroubem pootočte do polohy OPEN. 3. Vložte dva přiložené dobíjecí akumulátory. Přesvědčte se, že máte dobře polaritu. 4. Přišroubujte kryt nazpět. 5. Stiskněte tlačítko ON/OFF. Je-li jednotka napájená pouze bateriemi, rozsvítí se zelená LED. 6. Stisknutím a podržením tlačítka ON/OFF zařízení vypnete. UPOZORNĚNÍ Použití nenabíjecích baterií v rodičovské jednotce může vést k poškození zařízení a dalším materiálním škodám. Dodržujte následující pokyny. Pro rodičovskou jednotku používejte pouze nabíjecí akumulátory; velikost AA. Nekombinujte různě nabité baterie v jednom zařízení. Provoz zařízení Spojení Před prvním použitím Vám doporučujeme otestovat spojení. Obě jednotky umístěte do jedné místnosti, alespoň jeden metr od sebe. Po zapnutí začne rodičovská jednotka vyhledávat signál dětské jednotky. Vyhledávání je indikováno blikáním zelené LED na rodičovské jednotce. Po nalezení signálu dětské jednotky přestane LED blikat. Z rodičovské jednotky bude vycházet zvuk zachycený mikrofonem na dětské jednotce. POZOR, hlasitost nesmí být příliš nízká, nebo vypnutá. Úroveň hlasitosti zachyceného zvuku je indikována LED na přední straně rodičovské jednotky. Po navázání spojení přeneste rodičovskou jednotku do místnosti, kterou chcete monitorovat, ale dbejte, aby byla v dosahu. Jsou-li jednotky mimo dosah, dojde k přerušení signálu. Rodičovská jednotka bude vydávat varovný signál každé 3 sekundy a bude na ní blikat zelená LED. Přemístěte rodičovskou jednotku blíže, aby se spojení obnovilo. Baby-Control MBP Baby-Control MBP10

8 Spárování jednotek Zařízení je z výroby nastaveno tak, aby se jednotky automaticky spárovali. Opětovné spárování je nutné jen ve výjimečných případech. Postup spárování: Od obou jednotek odpojte síťové zdroje a z rodičovské jednotky vyjměte baterie. Počkejte přibližně minutu a pak je zase vložte zpět a jednotky připojte do sítě. Ujistěte se, že jednotky jsou v dosahu, ale min 1m od sebe. Na dětské jednotce stiskněte a podržte tlačítko ON/OFF na cca 3 vteřiny. Jednotka je nyní zapnutá a v režimu párování. Na rodičovské jednotce stiskněte a podržte tlačítko ON/OFF dokud nezačne blikat červená LED. Jednotka je nyní zapnutá a v režimu párování. Počkejte, až se jednotky najdou a vytvoří spojení. Po úspěšném spojení přestane LED blikat a rodičovská jednotka dlouze pípne. Vyhledávání (Paging) Nemůžete-li najít rodičovskou jednotku, stiskněte na 2 vteřiny tlačítko vyhledávání (Obr. C 15) na dětské jednotce. Rodičovská jednotka bude 30 vteřin pípat, abyste ji mohli najít. Pípání lze přerušit stisknutím libovolného tlačítka na rodičovské jednotce, nebo opětovným stisknutím tlačítka vyhledávání na dětské jednotce. Nastavení hlasitosti na rodičovské jednotce Lze nastavit 5 úrovní hlasitosti. Tlačítkem snížíte hlasitost Tlačítkem zvýšíte hlasitost Snížením na nejnižší hlasitost vypnete reproduktor úplně. Po stisknutí tlačítka, nebo se ozve pípnutí indikující změnu hlasitosti. V krajních úrovních se ozve dvojité pípnutí. Zachycení zvuku dětskou jednotkou je vždy indikováno rozsvícením LED (Obr A 7) vždy, i při ztlumené hlasitosti. Čištění a údržba Bezpečnostní pokyny Čištění! NEBEZPEČÍ Nebezpečí smrti / úrazu elektrickým proudem. Dodržujte následující bezpečnostní předpisy, zamezíte rizikům souvisejícím s elektrickým proudem. Před prováděním údržby, nebo čištěním, zařízení vypněte a odpojte od sítě. Nebezpečí: z baterií může unikat kyselina! Unikající kyselina může způsobit zranění (poleptání, nebo podráždění pokožky) a může poškodit zařízení. Použijte ochranné rukavice. Zařízení čistěte pouze navlhčeným hadříkem a pouze slabým (ne agresivním) čisticím prostředkem. Po vyčištění zařízení jej ihned vysušte látkovým hadříkem. Zařízení nikdy nevysušujte na topení či jiném zdroji tepla. Baby-Control MBP Baby-Control MBP10

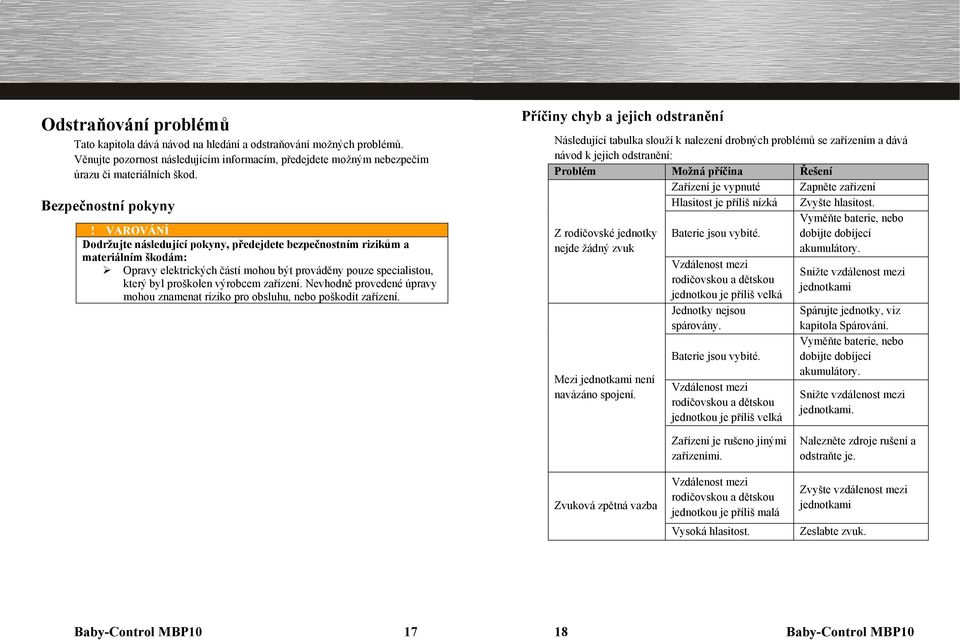

9 Odstraňování problémů Tato kapitola dává návod na hledání a odstraňování možných problémů. Věnujte pozornost následujícím informacím, předejdete možným nebezpečím úrazu či materiálních škod. Bezpečnostní pokyny Dodržujte následující pokyny, předejdete bezpečnostním rizikům a materiálním škodám: Opravy elektrických částí mohou být prováděny pouze specialistou, který byl proškolen výrobcem zařízení. Nevhodně provedené úpravy mohou znamenat riziko pro obsluhu, nebo poškodit zařízení. Příčiny chyb a jejich odstranění Následující tabulka slouží k nalezení drobných problémů se zařízením a dává návod k jejich odstranění: Problém Možná příčina Řešení Zařízení je vypnuté Zapněte zařízení Hlasitost je příliš nízká Zvyšte hlasitost. Z rodičovské jednotky nejde žádný zvuk Mezi jednotkami není navázáno spojení. Baterie jsou vybité. Vzdálenost mezi rodičovskou a dětskou jednotkou je příliš velká Jednotky nejsou spárovány. Baterie jsou vybité. Vzdálenost mezi rodičovskou a dětskou jednotkou je příliš velká Vyměňte baterie, nebo dobijte dobíjecí akumulátory. Snižte vzdálenost mezi jednotkami Spárujte jednotky, viz kapitola Spárování. Vyměňte baterie, nebo dobijte dobíjecí akumulátory. Snižte vzdálenost mezi jednotkami. Zvuková zpětná vazba Zařízení je rušeno jinými zařízeními. Vzdálenost mezi rodičovskou a dětskou jednotkou je příliš malá Vysoká hlasitost. Nalezněte zdroje rušení a odstraňte je. Zvyšte vzdálenost mezi jednotkami Zeslabte zvuk. Baby-Control MBP Baby-Control MBP10

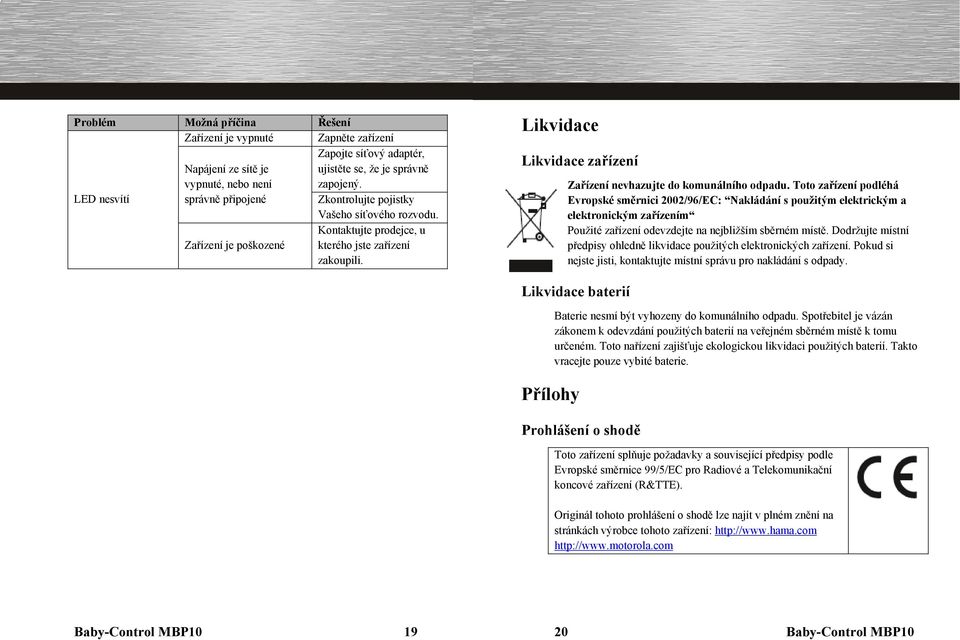

10 Problém Možná příčina Řešení Zařízení je vypnuté Zapněte zařízení LED nesvítí Napájení ze sítě je vypnuté, nebo není správně připojené Zařízení je poškozené Zapojte síťový adaptér, ujistěte se, že je správně zapojený. Zkontrolujte pojistky Vašeho síťového rozvodu. Kontaktujte prodejce, u kterého jste zařízení zakoupili. Likvidace Likvidace zařízení Zařízení nevhazujte do komunálního odpadu. Toto zařízení podléhá Evropské směrnici 2002/96/EC: Nakládání s použitým elektrickým a elektronickým zařízením Použité zařízení odevzdejte na nejbližším sběrném místě. Dodržujte místní předpisy ohledně likvidace použitých elektronických zařízení. Pokud si nejste jisti, kontaktujte místní správu pro nakládání s odpady. Likvidace baterií Přílohy Baterie nesmí být vyhozeny do komunálního odpadu. Spotřebitel je vázán zákonem k odevzdání použitých baterií na veřejném sběrném místě k tomu určeném. Toto nařízení zajišťuje ekologickou likvidaci použitých baterií. Takto vracejte pouze vybité baterie. Prohlášení o shodě Toto zařízení splňuje požadavky a související předpisy podle Evropské směrnice 99/5/EC pro Radiové a Telekomunikační koncové zařízení (R&TTE). Originál tohoto prohlášení o shodě lze najít v plném znění na stránkách výrobce tohoto zařízení: Baby-Control MBP Baby-Control MBP10

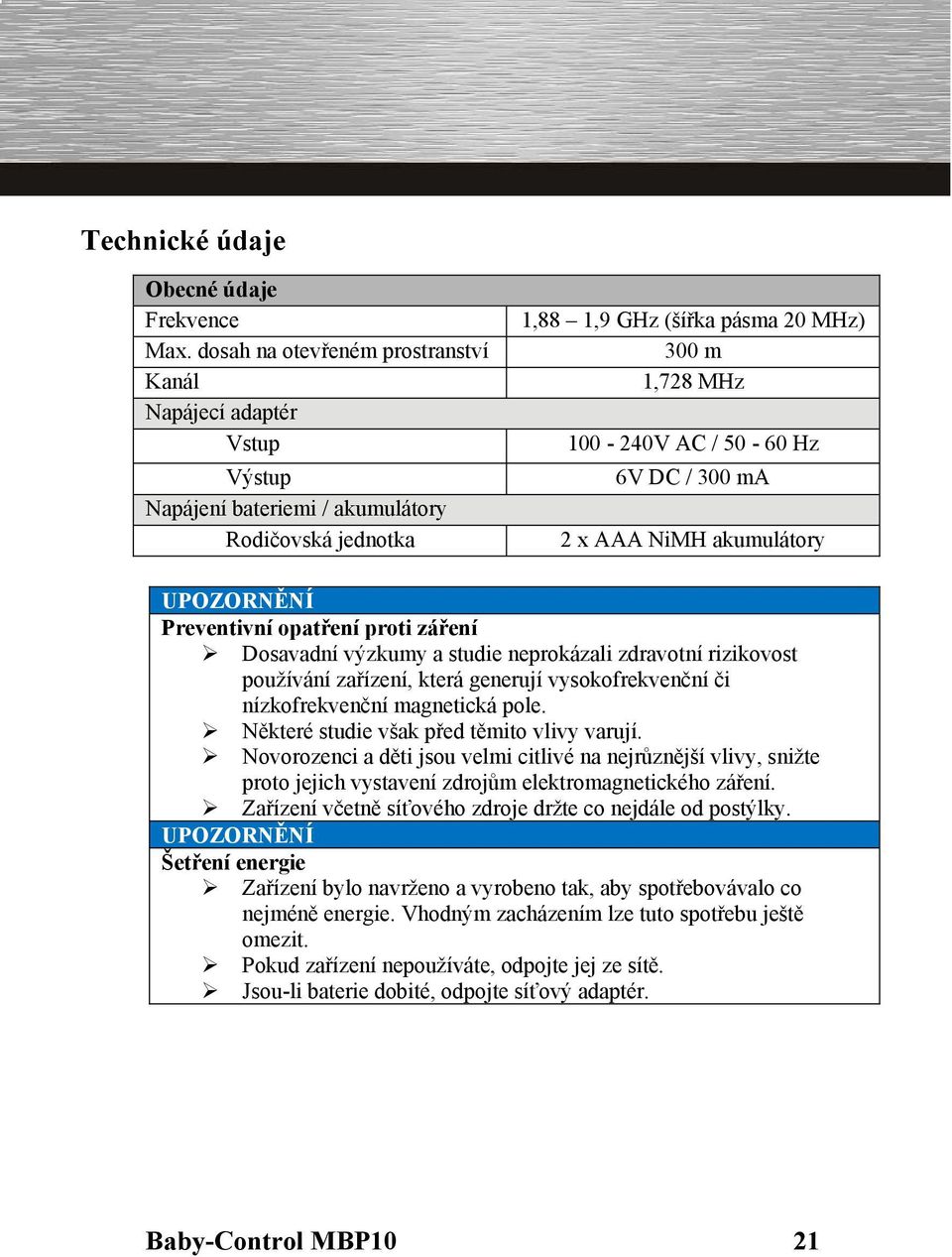

11 Technické údaje Obecné údaje Frekvence Max. dosah na otevřeném prostranství Kanál Napájecí adaptér Vstup Výstup Napájení bateriemi / akumulátory Rodičovská jednotka 1,88 1,9 GHz (šířka pásma 20 MHz) 300 m 1,728 MHz V AC / Hz 6V DC / 300 ma 2 x AAA NiMH akumulátory UPOZORNĚNÍ Preventivní opatření proti záření Dosavadní výzkumy a studie neprokázali zdravotní rizikovost používání zařízení, která generují vysokofrekvenční či nízkofrekvenční magnetická pole. Některé studie však před těmito vlivy varují. Novorozenci a děti jsou velmi citlivé na nejrůznější vlivy, snižte proto jejich vystavení zdrojům elektromagnetického záření. Zařízení včetně síťového zdroje držte co nejdále od postýlky. UPOZORNĚNÍ Šetření energie Zařízení bylo navrženo a vyrobeno tak, aby spotřebovávalo co nejméně energie. Vhodným zacházením lze tuto spotřebu ještě omezit. Pokud zařízení nepoužíváte, odpojte jej ze sítě. Jsou-li baterie dobité, odpojte síťový adaptér. Baby-Control MBP10 21
