ŘÍMSKÉ ROLETY INSIDE. Změny ze strany výrobce vyhrazeny. Ver

Transkript

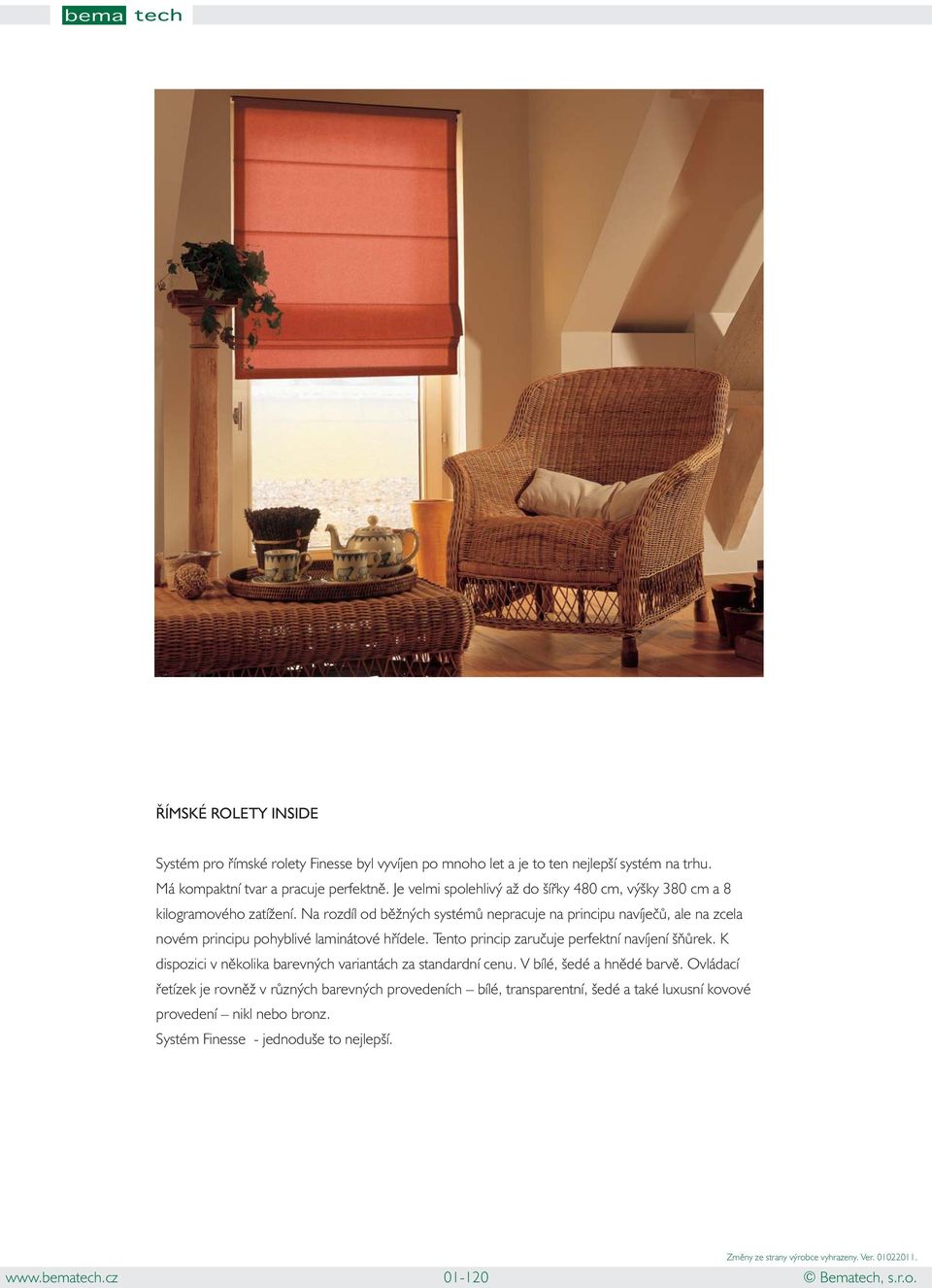

1 Systém pro římské rolety Finesse byl vyvíjen po mnoho let a je to ten nejlepší systém na trhu. Má kompaktní tvar a pracuje perfektně. Je velmi spolehlivý až do šířky 480 cm, výšky 380 cm a 8 kilogramového zatížení. Na rozdíl od běžných systémů nepracuje na principu navíječů, ale na zcela novém principu pohyblivé laminátové hřídele. Tento princip zaručuje perfektní navíjení šňůrek. K dispozici v několika barevných variantách za standardní cenu. V bílé, šedé a hnědé barvě. Ovládací řetízek je rovněž v různých barevných provedeních bílé, transparentní, šedé a také luxusní kovové provedení nikl nebo bronz. Systém Finesse - jednoduše to nejlepší

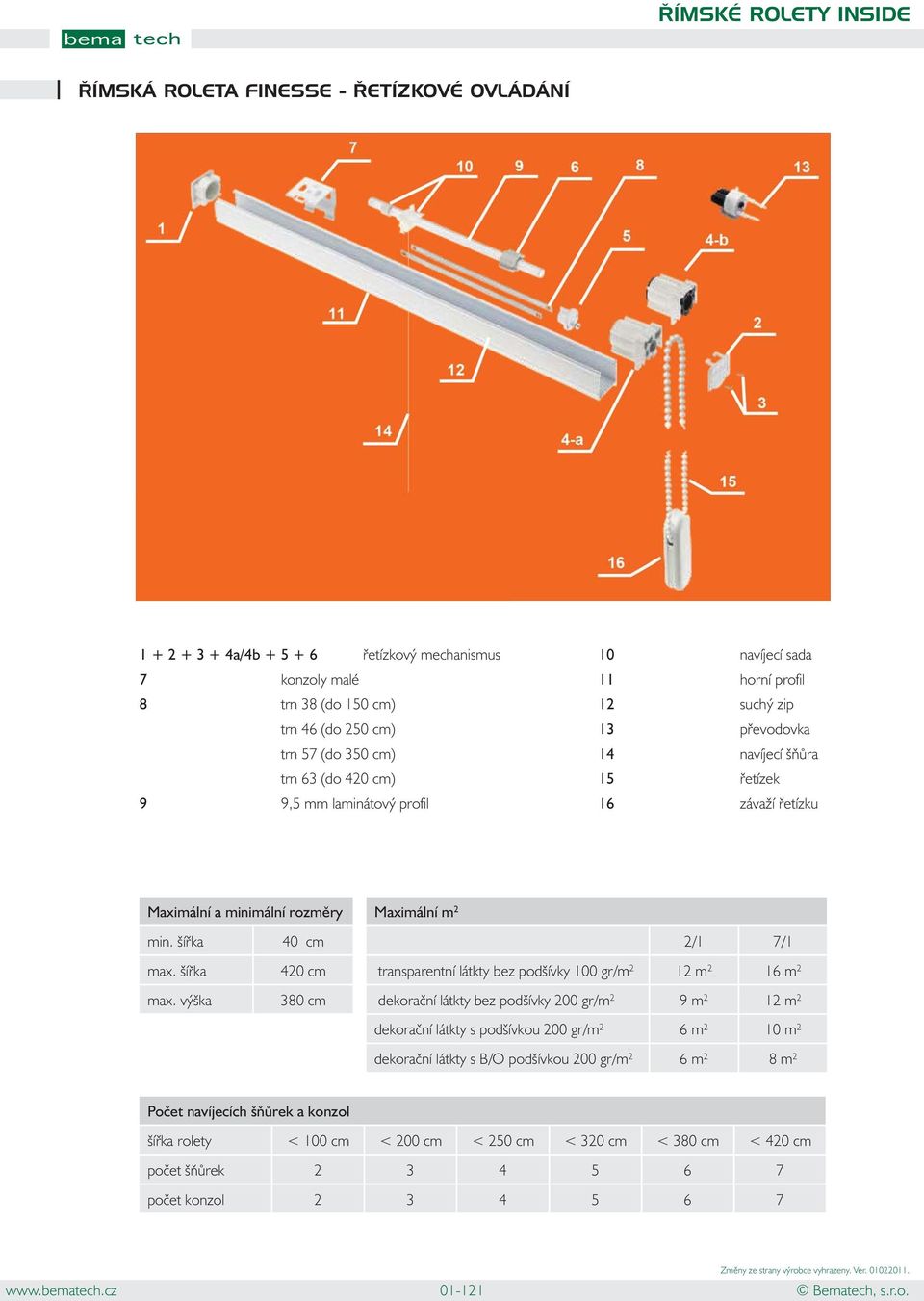

2 ŘÍMSKÁ ROLETA FINESSE - ŘETÍZKOVÉ OVLÁDÁNÍ a/4b řetízkový mechanismus 7 konzoly malé 8 trn 38 (do 150 cm) trn 46 (do 250 cm) trn 57 (do 350 cm) trn 63 (do 420 cm) 9 9,5 mm laminátový profil 10 navíjecí sada 11 horní profil 12 suchý zip 13 převodovka 14 navíjecí šňůra 15 řetízek 16 závaží řetízku Maximální a minimální rozměry min. šířka max. šířka max. výška 40 cm 420 cm 380 cm 2/1 7/1 transparentní látkty bez podšívky 100 gr/m 2 12 m 2 16 m 2 dekorační látkty bez podšívky 200 gr/m 2 9 m 2 12 m 2 dekorační látkty s podšívkou 200 gr/m 2 6 m 2 10 m 2 dekorační látkty s B/O podšívkou 200 gr/m 2 6 m 2 8 m 2 Počet navíjecích šňůrek a konzol šířka rolety < 100 cm < 200 cm < 250 cm < 320 cm < 380 cm < 420 cm počet šňůrek počet konzol

3 ŘÍMSKÁ ROLETA FINESSE - MOTORICKÉ OVLÁDÁNÍ 24 V 1 Motor 2 Koncový doraz 3 Přijímač 4 Bočnice profilu 5 Konzola 6 Navíječ šňůry do 2,5m 7 Navíječ šňůry do 3,5m 8 Hřídel 9 Adaptér 10 Doraz 11 Objímka vymezování 12 Adaptér 13 Profil 14 Suchý zip Maximální a minimální rozměry min. šířka 60 cm max. šířka 420 cm max. výška 350 cm Maximální m 2 motor transparentní látkty bez podšívky 100 gr/m 2 14 m 2 dekorační látkty bez podšívky 200 gr/m 2 12 m 2 dekorační látkty s podšívkou 200 gr/m 2 9 m 2 dekorační látkty s B/O podšívkou 200 gr/m 2 9 m 2 Počet navíjecích šňůrek a konzol šířka rolety < 100 cm < 200 cm < 250 cm < 320 cm < 380 cm < 420 cm počet šňůrek počet konzol

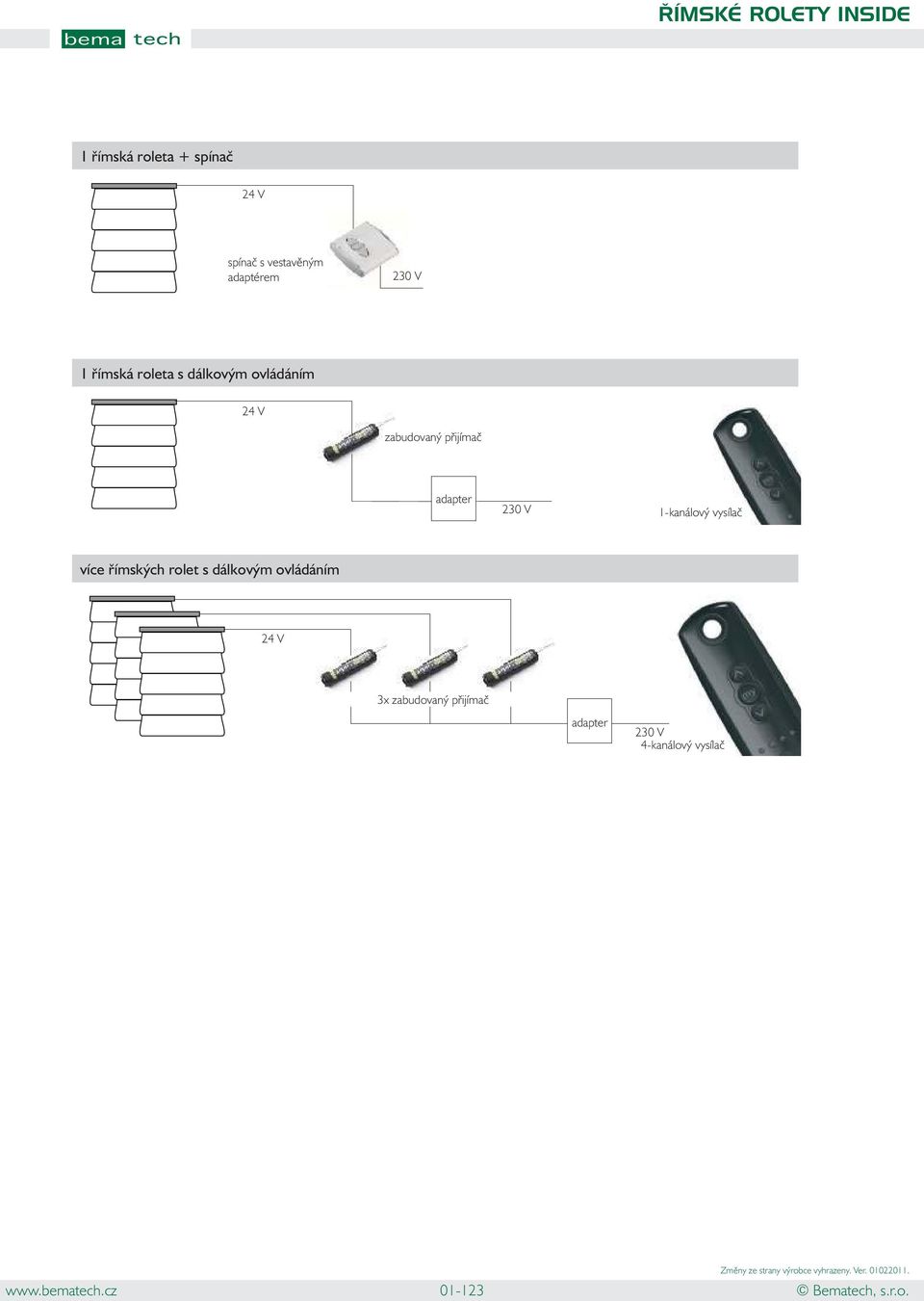

4 1 římská roleta + spínač 24 V spínač s vestavěným adaptérem Switch with build in transformer olt 1 římská roleta s dálkovým ovládáním 24 V build in receiver zabudovaný přijímač adapter transfo olt Telis 1 Lounge 1-kanálový vysílač více římských rolet s dálkovým ovládáním 24 V receiver 3x zabudovaný receiver přijímač receiver adapter transfo oltv 4-kanálový vysílač Telis 4 Lounge

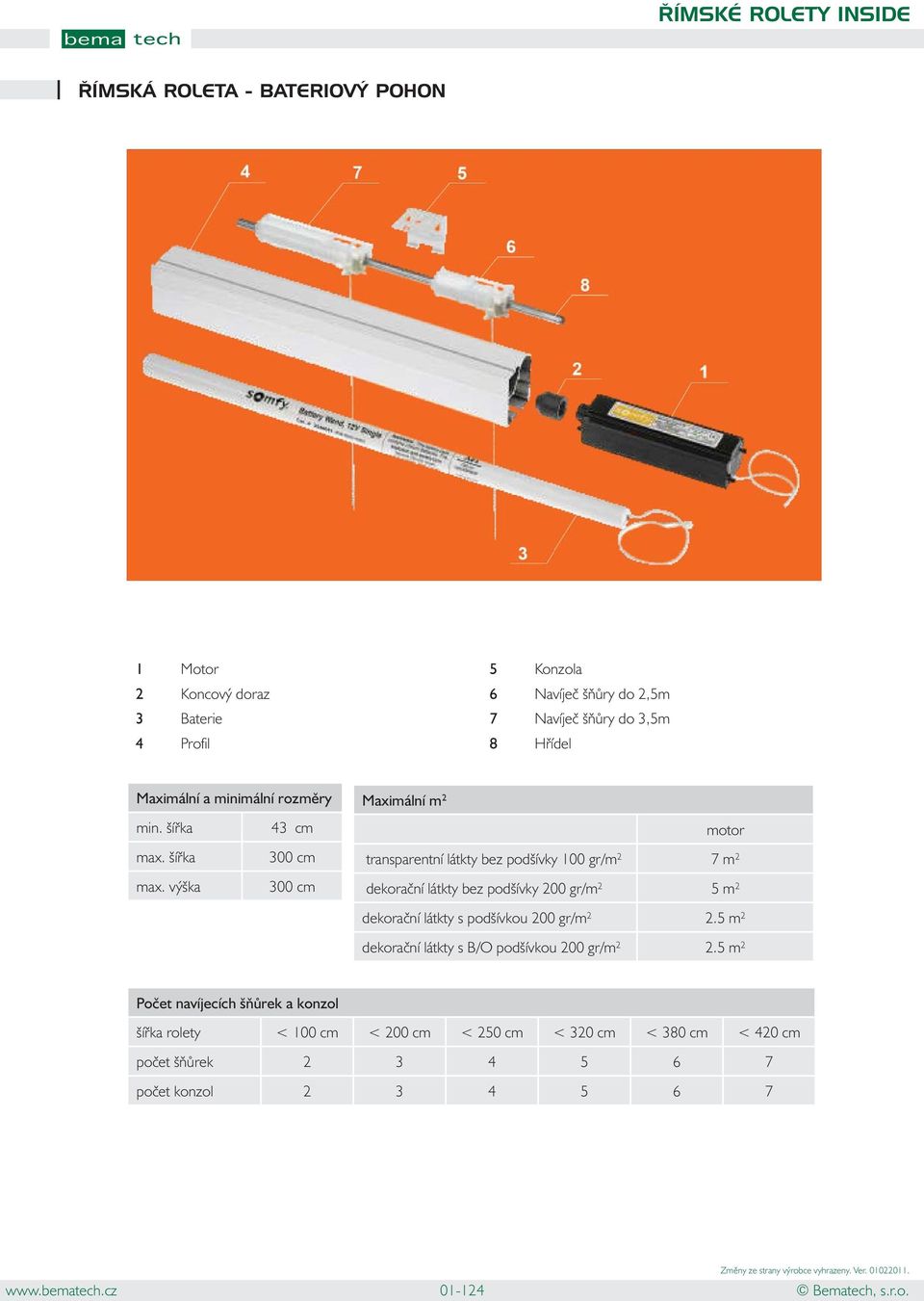

5 ŘÍMSKÁ ROLETA - BATERIOVÝ POHON 1 Motor 2 Koncový doraz 3 Baterie 4 Profil 5 Konzola 6 Navíječ šňůry do 2,5m 7 Navíječ šňůry do 3,5m 8 Hřídel Maximální a minimální rozměry min. šířka 43 cm max. šířka 300 cm max. výška 300 cm Maximální m 2 motor transparentní látkty bez podšívky 100 gr/m 2 7 m 2 dekorační látkty bez podšívky 200 gr/m 2 5 m 2 dekorační látkty s podšívkou 200 gr/m m 2 dekorační látkty s B/O podšívkou 200 gr/m m 2 Počet navíjecích šňůrek a konzol šířka rolety < 100 cm < 200 cm < 250 cm < 320 cm < 380 cm < 420 cm počet šňůrek počet konzol

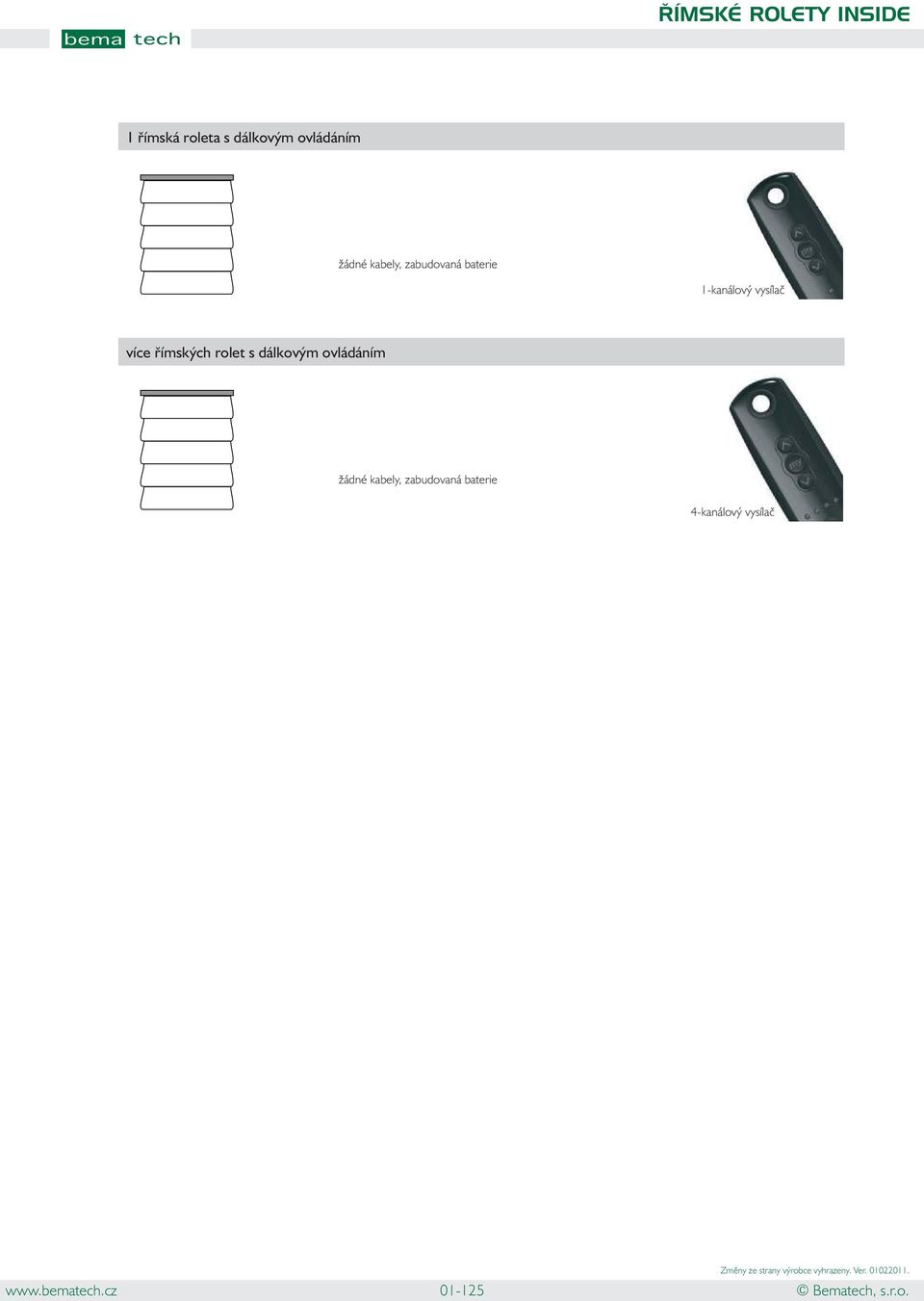

6 1 římská roleta s dálkovým ovládáním žádné kabely, zabudovaná baterie Telis 1 1-kanálový Lounge vysílač více římských rolet s dálkovým ovládáním žádné kabely, zabudovaná baterie Telis 4 Lounge 4-kanálový vysílač

7 ŘÍMSKÁ ROLETA MAXI - ŘETÍZKOVÉ OVLÁDÁNÍ řetízkový mechanizmus 4+6 Převodovka 5 Konzola 7 Trn 38 (do 120 cm) Trn 46 (do 250 cm) Trn 57 (do 350 cm) Trn 63 (do 420 cm) 8 9,5 mm laminátový profil 10 Horní profil 11 Suchý zip 12 Řetízek 13 Závaží řetízku 14 Suchý zip Maximální a minimální rozměry min. šířka max. šířka max. výška 65 cm 420 cm 420 cm 5/1 transparentní látkty bez podšívky 100 gr/m 2 30 m 2 dekorační látkty bez podšívky 200 gr/m 2 25 m 2 dekorační látkty s podšívkou 200 gr/m 2 15 m 2 dekorační látkty s B/O podšívkou 200 gr/m 2 15 m 2 Počet navíjecích šňůrek a konzol šířka rolety < 100 cm < 200 cm < 250 cm < 320 cm < 380 cm < 420 cm počet šňůrek počet konzol

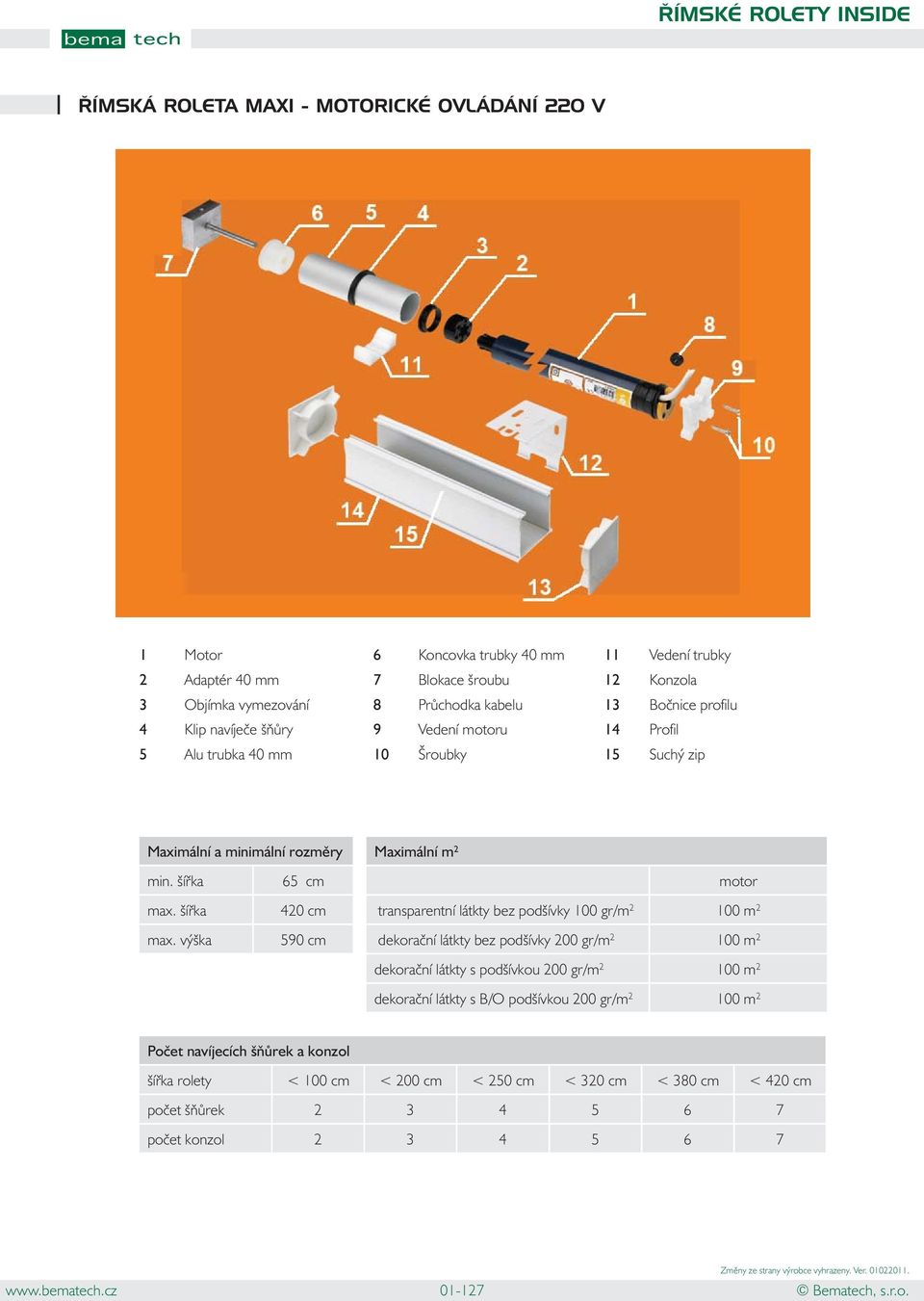

8 ŘÍMSKÁ ROLETA MAXI - MOTORICKÉ OVLÁDÁNÍ 220 V 1 Motor 2 Adaptér 40 mm 3 Objímka vymezování 4 Klip navíječe šňůry 5 Alu trubka 40 mm 6 Koncovka trubky 40 mm 7 Blokace šroubu 8 Průchodka kabelu 9 Vedení motoru 10 Šroubky 11 Vedení trubky 12 Konzola 13 Bočnice profilu 14 Profil 15 Suchý zip Maximální a minimální rozměry Maximální m 2 min. šířka max. šířka max. výška 65 cm 420 cm 590 cm motor transparentní látkty bez podšívky 100 gr/m m 2 dekorační látkty bez podšívky 200 gr/m m 2 dekorační látkty s podšívkou 200 gr/m m 2 dekorační látkty s B/O podšívkou 200 gr/m m 2 Počet navíjecích šňůrek a konzol šířka rolety < 100 cm < 200 cm < 250 cm < 320 cm < 380 cm < 420 cm počet šňůrek počet konzol

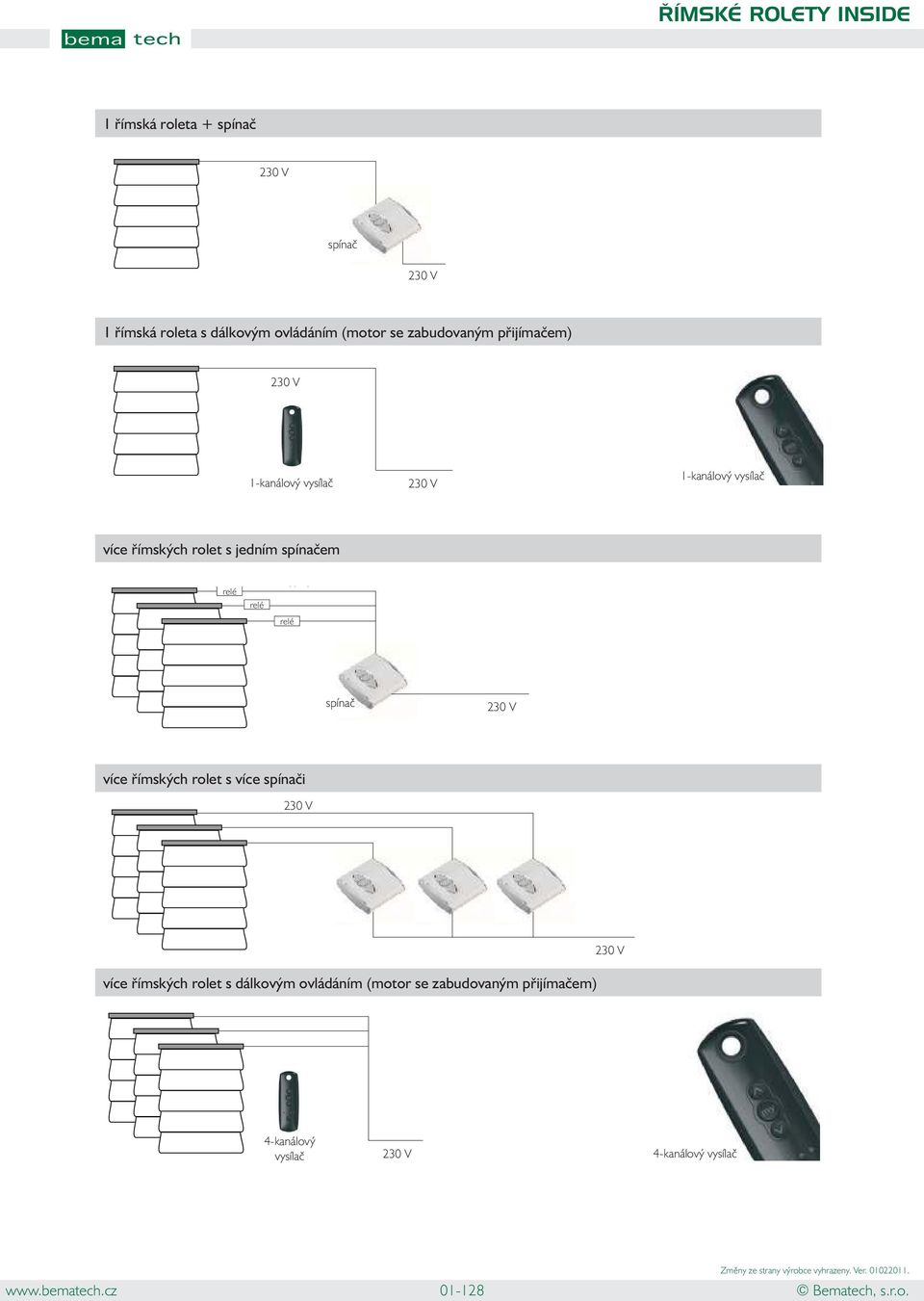

9 1 římská roleta + spínač Switch with build in transformer spínač olt 1 římská roleta s dálkovým ovládáním (motor se zabudovaným přijímačem) Telis 1 Lounge 1-kanálový vysílač olt Telis 1 Lounge 1-kanálový vysílač více římských rolet s jedním spínačem relais relé relais relé 30 o relais relé spínač switch olt více římských rolet s více spínači olt V více římských rolet s dálkovým ovládáním (motor se zabudovaným přijímačem) olt 4-kanálový Telis 4 Lounge vysílač olt 4-kanálový vysílač Telis 4 L

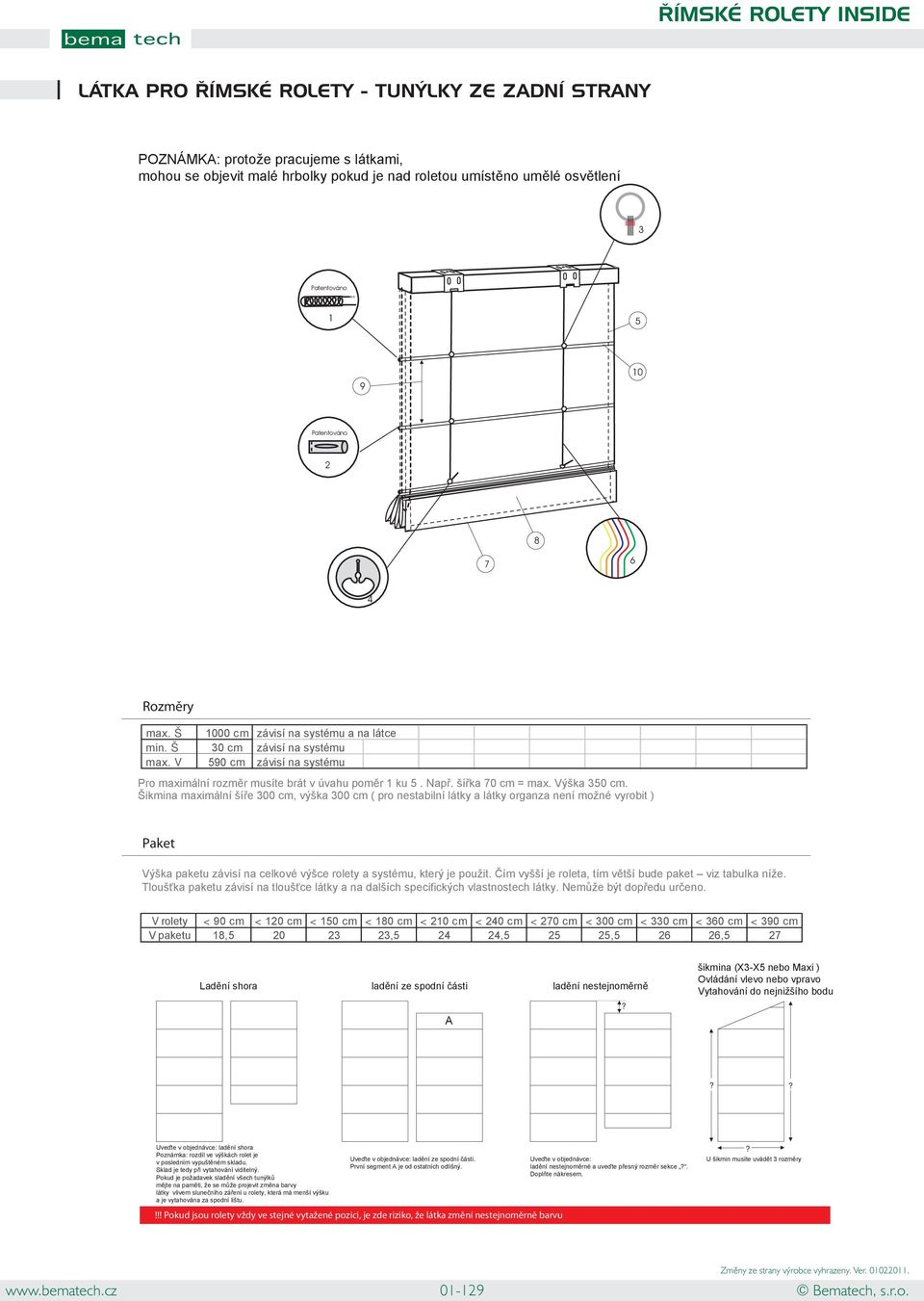

10 LÁTKA PRO ŘÍMSKÉ ROLETY - TUNÝLKY ZE ZADNÍ STRANY 3 Patentováno Patentováno Rozměry Š Š V Paket V < < < < < < < < < < <???!!! Pokud jsou rolety vždy ve stejné vytažené pozici, je zde riziko, že látka změní nestejnoměrně barvu?

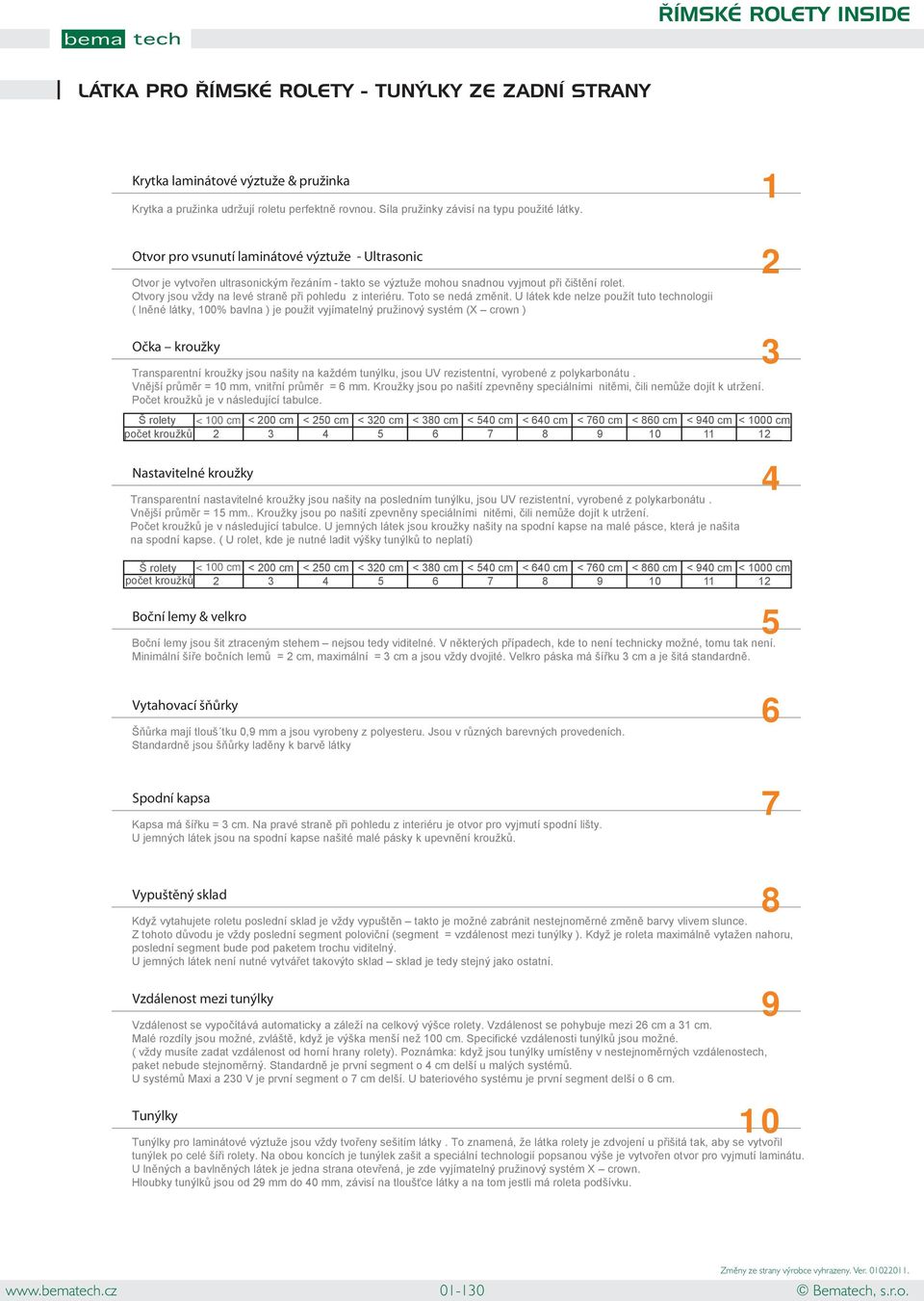

11 LÁTKA PRO ŘÍMSKÉ ROLETY - TUNÝLKY ZE ZADNÍ STRANY Krytka laminátové výztuže & pružinka 1 Otvor pro vsunutí laminátové výztuže - Ultrasonic Očka kroužky < 100 cm Nastavitelné kroužky < 100 cm Boční lemy & velkro Vytahovací šňůrky 6 Spodní kapsa 7 Vypuštěný sklad Vzdálenost mezi tunýlky Tunýlky

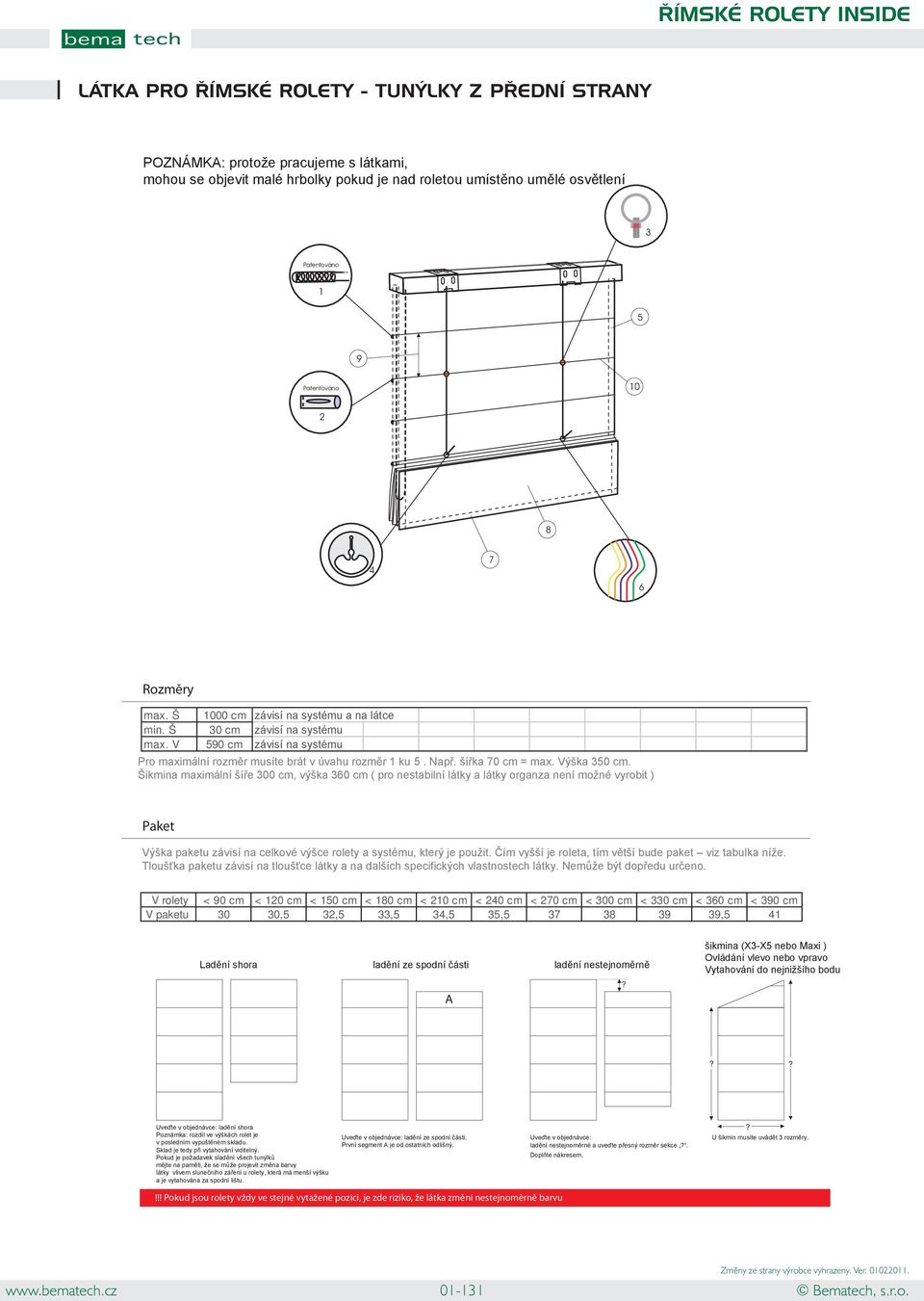

12 LÁTKA PRO ŘÍMSKÉ ROLETY - TUNÝLKY Z PŘEDNÍ STRANY 3 Patentováno Patentováno Rozměry max Š 1000 cm m Š 30 cm max V 590 cm Paket V rolety < 90 cm < 120 cm < 150 cm < 180 cm < 210 cm < 240 cm < 270 cm < 300 cm < 330 cm < 360 cm < 390 cm V paketu 30 30,5 32,5 33,5 34,5 35, ,5 41 A????!!! Pokud jsou rolety vždy ve stejné vytažené pozici, je zde riziko, že látka změní nestejnoměrně barvu

13 LÁTKA PRO ŘÍMSKÉ ROLETY - TUNÝLKY Z PŘEDNÍ STRANY Krytka laminátové výztuže & pružinka 1 Otvor pro vsunutí laminátové výztuže - Ultrasonic Očka kroužky < 100 cm Nastavitelné kroužky < 100 cm Boční lemy & velkro Vytahovací šňůrky 6 Spodní kapsa 7 Vypuštěný sklad Vzdálenost mezi tunýlky Tunýlky

14 TUNÝLKY Šití tunýlků v látce Tunýlky našité na látce rolety Tunýlky našité na látce rolety. Ze stejné látky jako je vlastní roleta je uříznut malý kousek látky, přehnut tak aby vytvořil tunýlek a následně je našit na látku rolety. Nitě jsou laděny podle barvy látky. Toto je možné pouze pro tunýlky ze zadní části. Hloubka kapsy : +/- 20 mm. Malé rozdíly jsou možné

15 TUNÝLKY - LÁTKA S PODŠÍVKOU ROLETY S PODŠÍVKOU 2à3cm 2à3cm 2à3cm Římské rolety s tunýlky z přední a zadní strany. Používáme různé typy podšívek. Dekorativní látky a podšívka jsou sešity dohromady na bočních lemech. Vytvořit tunýlky znamená vzít obě látky, dvojitě je zahnout a ušít horizontálně tunýlek. Boční lemy jsou zahnuty dozadu. To znamená, že je dekorativní látka ze zadní strany na bočních lemech viditelná. Boční lemy mají vždy šířku 2 až 3 cm. Římské rolety s black outovou podšívkou mají vždy malé dírky po šití, kde může prosvítat světlo. Z tohoto důvodu nejsou římské rolety nikdy 100 % black out. Je to normální a není to důvod k reklamaci. 2à3cm Římské rolety s tunýlky našitými na látce. Používáme různé typy podšívek. Ze stejné látky jako je podšívka se uřízne kousek látky, přeloží se do tvaru tunýlku a je přišit na roletu. Boční lemy jsou zahnuty dozadu. To znamená, že je dekorativní látka ze zadní strany na bočních lemech viditelná. Našité tunýlky jdou přes boční lemy - viz obrázek nahoře. Římské rolety s black outovou podšívkou mají vždy malé dírky po šití, kde může prosvítat světlo. Z tohoto důvodu nejsou římské rolety nikdy 100 % black out. Je to normální a není to důvod k reklamaci. MOŽNOSTI SEŠÍVÁNÍ LÁTEK SEŠÍVÁNÍ LÁTEK. spoj 1 2 spoje 1 spoj uprostřed: Látka se nedá otočit. Pokud není látka dostatečně široká tak, aby se mohla roleta vyrobit z jednoho kusu látky, musí se dva ks látek sešít. V tomto případě se dělá 1 spoj uprostřed. Pozici vertikálního spoje také můžete zadat. Pokud ale je nutné spotřebovat kvůli jiné pozici spoje víc látky, je zde příplatek. 2 spoje. Látka se nedá otočit. Pokud není látka dostatečně široká tak, aby se mohla roleta vyrobit z jednoho kusu látky, musí se několik ks látek sešít. V tomto případě se dělají 2 vertikální spoje, které mají stejnou vzdálenost od obou krajů rolety. Vždy se snažíme, aby prostřední kus látky byl v šíři dané látky. (jsou zde samozřejmě výjimky kvůli vzorům na látce ). Spoj v tunýlku - neviditelný spoj látku lze otáčet. Jestliže lze látkou otáčet, ale není dostatečně široká tak, aby se z ní vyrobila rolety s danou výškou, spojují se 2 kusy látek spojem, který je ukryt v tunýlku. Vertikální spoj u podšívky. U velkých římských rolet ( viz ceník ) je vždy podšívka sešita vertikálně uprostřed. Takže je možné, že vlastní látka rolety je spojena neviditelným horizontálním spojem v tunýlku a podšívka má 1 vertikální spoj uprostřed rolety

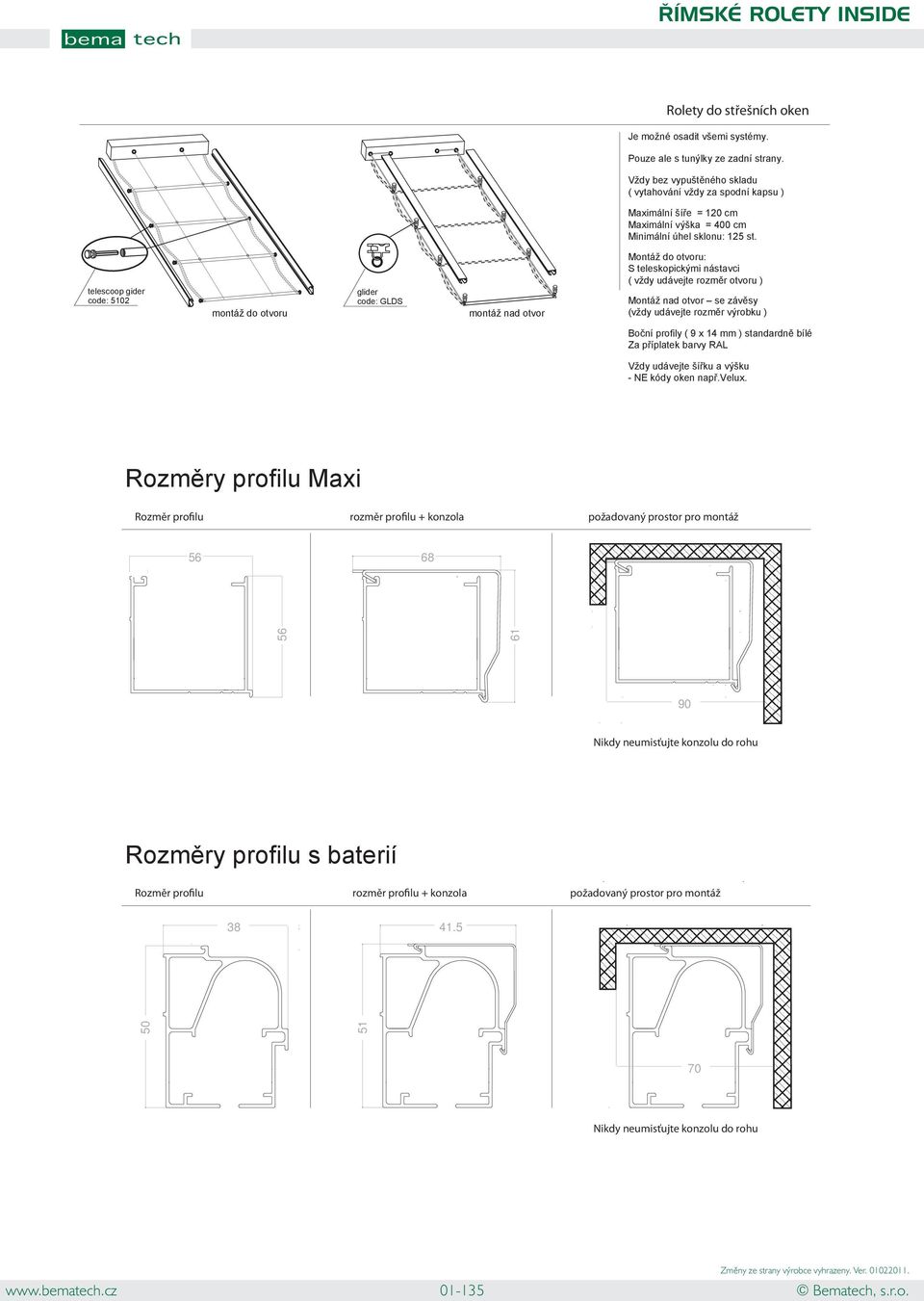

16 Rolety do střešních oken Rozměr profilu rozměr profilu + konzola požadovaný prostor pro montáž Nikdy neumisťujte konzolu do rohu Rozměr profilu rozměr profilu + konzola požadovaný prostor pro montáž Nikdy neumisťujte konzolu do rohu
